Как сделать правильный дымоход из кирпича своими руками: пошаговое руководство

Здравствуйте друзья!

Согласитесь, в наш век стекла и нержавейки иногда так хочется немножко тепла и уюта. Помните, как мы в детстве рисовали домик с трубой?  А еще русская печка и дымоход из кирпича всегда были неотъемлемой частью любой сказки.

Поэтому предлагаю вернуться к традициям и узнать, как сделать кирпичный дымоотвод своими руками.

Что это такое и для чего он нужен

Дымоход – важная часть отопительной системы, представляющая собой вертикальную трубу, сложенную определенным образом.

Функция дымохода- вывод продуктов сгорания и обеспечение притока кислорода (тяги), необходимого для горения топлива.

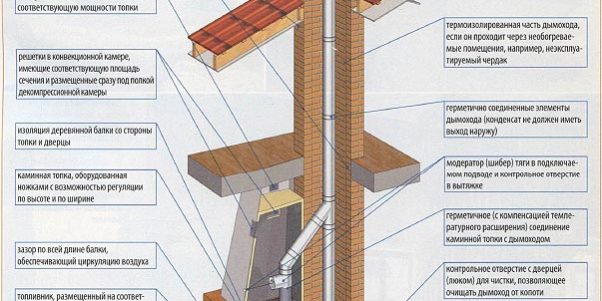

Как устроен дымоход

Кирпичный дымоход состоит из нескольких частей, расположенных внутри и снаружи помещения. Стенки трубы, соприкасающиеся с перекрытиями, должны быть максимально утолщены. Это требуют правила пожарной безопасности. Выходя за пределы кровли, кирпичи стенок должны перекрывать отверстие в крыше.

Различают три вида конструкции — упрощенный, классический одинарный и расширенный с вентиляционными отверстиями.

Схемы всех дымоходов из кирпича примерно одинаковы. Рассмотрим основную, классическую:

1. Металлический колпак (зонт). Изготавливается в различных видах и формах. Предназначен для защиты от проникновения атмосферных осадков, пыли и грязи в трубу. Крепится к выступающим частям оголовка.
2. Оголовок. Состоит из выступающих кирпичей. Защищает шейку трубы от капель, стекающих по защитному зонту.
3. Шейка трубопровода.
4. Гидроизолированная поверхность выдры. Предназначается для отвода попавших на шейку осадков. Чаще всего изолируется цементным слоем.
5. Выдра. Часть трубы с утолщенными стенками. Располагается в месте прохода дымохода через кровлю. Более толстые стенки регламентированы правилами пожарной безопасности, они защищают утеплитель и прочие горючие слои кровельного пирога от перегревания.
6. Кровля;
7. Обрешетка;
8. Стропильная система;
9. Стояк. Находится в чердачном помещении.
10. Распушка. Часть трубы по принципу действия схожая с выдрой. Имеет такие же толстые стенки, защищающие от перегревания перекрытие между жилым помещением и чердаком. Иногда вместо распушки монтируется металлический ящик, наполненный сыпучими негорючими материалами (песок и тп). Толщина этого защитного слоя- 100-150мм.
11. Перекрытие;
12. Изоляция. Чаще всего изготавливается из асбеста. Служит для защиты деревянных балок перекрытия от перегрева;
13. Дымовая заслонка (задвижка). Позволяет регулировать отвод продуктов горения.
14. Шейка трубы, соединяющая печь с дымоходом.

Принцип работы

Основной принцип работы дымохода основан на разнице температур воздуха внутри трубы и снаружи. Благодаря этой разнице возникает тяга. Чем выше труба и разница температур, тем больше тяга. Т.к. плотность холодного воздуха больше, чем теплого, возникает разница давлений у основания дома и верха трубы. Эта разница обеспечивает приток в дом холодного воздуха. Таким образом, печь в доме не только греет, но и создает естественную вентиляцию.

Тяга зависит от площади сечения канала и высоты трубы. Например, для создания хорошей тяги в камине, сечения дымохода должно составлять не менее 1/10 площади входного отверстия.

В тоже время, слишком широкая труба снижает тягу. Поэтому правильнее будет увеличить ее высоту. Для печей и каминов оптимальная высота трубы- 5м от уровня колосников.

Виды и конструкции

Какой кирпич нужен для дымохода?

Для устройства дымоходов подходит исключительно красный обожженный кирпич. Использование силикатного – запрещено, из-за неустойчивости его к высоким температурам.

Экономить на кирпиче нельзя, это чревато разрушением всей конструкции и большими тратами на ее переделку.

Красный кирпич имеет свои особенности и подразделяется на 3 сорта:

1. Первый сорт —оптимальный для дымохода вариант. Отличается самой высокой плотностью глины, низкой пористостью, имеет гладкие грани и ровные края. Морозостоек. При простукивании издает умеренно-звонкий звук. Цвет от алого до оранжевый.
2. Второй сорт (недожженный) — допустим для использования. Имеет бледную рыжую или розоватую расцветку, глухо отзывается при простукивании. Кирпич довольно пористый, ребра бывают раскрошены. В устройстве дымохода использоваться может, но при условии дополнительной обработки.
3. Третий сорт —пережженный, не подходит для кладки трубопроводов. Темно красный, хрупкий, звонкий. Легко раскалывается под воздействием разницы температур и механических воздействий.

Вариант с более высокой стоимостью —  шамотный кирпич. Чаще используется при устройстве топок и каминов, нежели выводных труб. Является производной специальной шамотной (огнеупорной), смешанной с кварцем. Выдерживает температуру до 900С.

Преимущества и недостатки

Как любое конструктивное решение, кирпичный дымоход имеет свои преимущества и недостатки.

Плюсы:

• Устойчивость к высоким температурам отходящих газов;
• Кирпич долго сохраняет тепло;
• Невысокая стоимость материала;
• Эстетичный внешний вид, стиль.

Минусы:

• В углах дымохода возникают завихрения;
• На шероховатых стенках задерживается сажа;
• Большой вес конструкции, и соответственно –увеличенная нагрузка на фундамент.

Срок службы такого дымохода

Срок службы кирпичных дымоходов невелик. В хорошем варианте это 7-12 лет.

Увеличить продолжительность жизни трубопровода можно защитой снаружи и изнутри, уходом и регулярной чисткой.

Сделать самому или заказать

Советы по выбору

В начале 20го века, когда газовое и электрическое отопление отсутствовало, печи из камня и кирпича были распространены повсеместно. Хороших мастеров по укладке было много, гораздо больше чем сейчас.

Если вы решили заказать камин или печь и обратились к помощи специалиста, обязательно обратите внимание на его профессионализм. Для этого не лишним будет посмотреть документы, подтверждающие его квалификацию и ознакомиться с портфолио работ. Плохо построенный дымоход опасен для жизни. Недостаточная тяга приведет к образованию опасного угарного газа, из-за которого умирает ежегодно более полутора миллионов человек. Кроме того, возникновение обратной тяги может привести к возгоранию. Даже если катастрофы удастся избежать – дымоход все равно придется перекладывать, а это двойные траты.

Поэтому не экономьте на хорошем мастере. Но и переплачивать, например, за рекомендуемый многими укладчиками шамотный кирпич — не имеет смысла. Обычный красный — выдерживает температуру до 800С, а по цене — почти в 2 раза дешевле.

Если было принято решение сделать дымоход самостоятельно — внимательно ознакомьтесь со всеми требованиями строительных норм и пожарной безопасности.

Все необходимые я приведу чуть ниже. Кроме того, следует точно рассчитать размеры, составить чертеж, ознакомиться со всей необходимой литературой и посмотреть пару десятков видео по теме.

Дымоход может быть 3х видов:

• Насадной. Здесь в качестве основания выступает печь. Минимальная толщина стенок печи- 2 кирпича.

• Коренной. Располагается на отдельному фундаменте. Дымоотводящий патрубок котла или печи присоединяется к дымоходу посредством соединительного перекидного рукава.

• Настенный. Представляет собой канал в несущей стене.

Какой бы дымоход вы не выбрали, лично я рекомендую при выборе самостоятельной укладки не пренебрегать советами и контролем специалиста. Повторюсь — неправильно уложенный дымоход неминуемо приведет к трагедии.

Кстати для металлической печи труба из кирпича не нужна – достаточно обычной железной.

Строительные нормативы

Устройство дымоходов для частных домов и бань регулируются следующими строительными нормами:

1. СП 7.13130.2013 «Требования к пожарной безопасности»;
2. СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
3. ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

Требования пожаробезопасности к дымоходам

Требования к пожарной безопасности дымоотводов сводятся к следующим основным пунктам.

• Толщина стенок отводящей трубы должна быть не менее 120мм;
• Между внутренним слоем кровельного пирога и дымоходом должна быть предусмотрена противопожарная отступка – не менее 130мм;
• При применении в конструкции чердачного перекрытия сгораемого утеплителя- обязательно организовать защиту в виде песчаной засыпки;
• Распушка должна заканчиваться не менее чем за 70 мм от верхней и нижней границ перекрытия;
• Расстояние от внутренней поверхности горячего дымохода до горючих конструкций перекрытия (противопожарная разделка) должно составлять 500 и более мм;
• Стенки печи отступают от сгораемых элементов конструкций не менее чем на 250мм;
• Расстояние между верхним краем печи и перекрытиями кровли — 350 мм для печей периодической топки и 1м –для печей с постоянной. Это условие качается печи, выполненной из трех рядов кирпича. В случае, если рядов 2- расстояния нужно увеличить в полтора раза;
• Нельзя подключать в одну систему дымоотвода два источника тепла.

Сила тяги

Сила тяги обеспечивается правильно подобранным сечением трубы и ее высотой. Сечение дымовых каналов, выполненных из кирпича, рассчитывается исходя из мощности отопительного прибора.

Высота трубы дымохода рассчитывается с помощью специальных программ и формул, но существует одно правило — возвышение дымовой трубы над коньком должно составлять менее 500мм (в случае, если расстояние от дымохода до конька менее 3м).

В вертикальном кирпичном дымоходе тяга образуется за счет конвекции.

Обязательное условие для возникновения восходящего потока — перепад температур между окружающим воздухом и отводимыми продуктами сгорания: чем он больше, тем сильнее тяга.

Поэтому для нормального функционирования дымохода важно позаботиться о его утеплении. Как устроит утепление- расскажу чуть позже.

Изготовление и установка дымохода своими руками

Перед началом сборки дымохода своими руками, необходимо ознакомиться с готовыми чертежами и составить свои по вашим рассчитанным размерам.  Приложу примерные чертежи и схемы для наглядности.

Чертеж и схемы

рис.1  Устройство распушки:

Рис 2. Схема соединения печи и дымохода:

Расчет высоты кирпичной трубы

Для нормальной тяги необходимо правильно рассчитать высоту трубы.

Оптимальная длина от колосниковой решетки- не менее 5м. Это параметр меняется в зависимости от сечения трубы.

Рекомендуемая высота трубы на кровле из негорючих материалов — 0.15м, на крыше из горючих — 0.5м.

Еще один вариант расчета – отталкиваться от высоты  конька (как указано в  СНиП). Напомню-если труба находится на расстоянии до 1.5м от конька — ее высота не должна быть менее 0.5 м над ним, если дальше – может быть вровень с коньком и выше.

Если искомое расстояние превышает 3 м – высота выхода трубопровода рассчитывается по следующему способу — от верха конька проводится условная линия вдоль ската крыши с наклоном в 10 градусов вниз относительно горизонтали.  Производить подобные  расчеты необходимо на чертеже.

Расчет сечения дымохода

Сведем данные зависимости сечения дымохода от мощности прибора отопления в таблицу:

Мощность  (кВт)	Размеры сечения трубы (мм)
5	140×140
3,5-5,2	140×200
5,2-7	200×270
>7	270×270

Если мощность печи неизвестна его можно приблизительно вычислить по формуле:

W=Vt*0.63*0.8*E/t

Где:

• W – мощность теплогенератора, кВт;
• Vt – объем топки,м3;
• 0.63 – коэффициент загрузки топки;
• 0.8 –коэффициент сгорания топлива;
• Е – теплотворная способность топлива, кВт*ч/м3.  Зависит от породы дерева и влажности древесины;

Порода дерева	Теплотворная способность Е, при влажности древесины
12%	25%	50%
Тополь	1856	1448	636
Ель	2088	1625	715
Сосна	2413	1882	826
Береза	3016	2352	1033
Дуб	3758	2932	1287

• T — время горения одной загрузки топлива.

Данная формула действует только для печей и не распространяется на камины.

Видео по монтажу

И конечно же- несколько полезных видео по теме:

Особенности монтажа

Наиболее простой вариант для монтажа – насадной дымоход. Как же выложить трубу своими руками?  Рассмотрим способ кладки классического дымоход для банной печи:

• Рассчитываем параметры дымоотвода одни из способов, приведенных выше;

Стандартное сечение канала для банной печи- 250×120мм –это как раз размер красного кирпича, кроме того понадобятся кирпичи-половинки. Их можно купить либо отрезать;

Раствор укладывается толщиной не более 1см, предпочтителен глиняный состав с добавлением цемента;

• Подготавливаем все необходимое- кирпичи, раствор, инструменты;
• Снимите размеры для распушки, шибера и выдры;
• Кладка следует начинать от печки, проверяя каждый ряд строительным уровнем. Периодически очищайте канал от лишнего раствора;
• Совет – после укладки первых двух-трех рядов кирпичей, закрепите по углам будущего дымохода веревки и протяните их к потолку (строго вертикально). По ним контролируется положение дымоотвода;
• На месте установки шиберной задвижки необходимо закрепить рамку;
• Продолжайте укладку кирпича до распушки. Перед устройством распушки необходимо подсчитать количество ее рядов. За один ряд диаметр канала увеличивается на ¼ ширины кирпича. Кирпичные выводы должны плотно присоединяться к балкам перекрытия, зазоров между ними не должно быть, иначе дымоход будет шататься
• Класть распушку следует согласно схеме (см. выше-рис.1). Ее можно менять исходя из своих размеров;
• После укладки распушки продолжаем укладку дымохода;
• Начинаем укладывать выдру с нижней стороны крыши, увеличение сечения дымохода при укладке выдры должно происходить с учетом наклона ската крыши, постепенно;
• Совет- для повышения устойчивости следует вмуровать в выдру металлические пластины;
• При необходимости –подрезаем концы кирпичей;
• Устройство оголовка. Для этого внешний периметр увеличиваем на четверть кирпича;
• Финишный ряд. Монтируем в него сетку от птиц. Сверху дюбелями крепим защитный колпак.

Частые ошибки и проблемы при установке

Основные ошибки, допускаемые при самостоятельной кладке дымохода.

• Выбор некачественного кирпича;
• Слишком большая толщина швов;
• Неправильный состав раствора;
• Неправильный расчет высоты печной трубы;
• Несоблюдение равномерности при укладке канала;
• Несоблюдение противопожарных требований, перечисленных выше.

Из-за ошибок в укладке возникают завихрения, потеря герметичности канала, плохая тяга. Все это приводит к ухудшению эксплуатационных свойств дымохода.

Обслуживание и чистка

В процессе эксплуатации на стенках трубы образуется налет из сажи, который необходимо убирать. Профессионалы рекомендуют чистить дымоотвод не менее 2 раз в год – в начале и в конце отопительного сезона.

Существует несколько способов чистки:

• Народные методы

Периодическое сжигание осиновых дров и картофельных очисток помогает выдуть всю сажу со стенок дымохода;

• Химический способ

Специальное полено-трубочист пропитывают химическими составами, которые взаимодействуют с отложениями в трубе и способствуют их разрушению;

• Механическая чистка

Самый эффективный метод. Для механической чистки можно пригласить профессионала со специальным оборудованием, а можно попробовать почистить самому с помощью щетки. Чистка происходит не только с крыши, но и снизу, через прочистные дверцы.

Советы специалистов

Иногда разжечь огонь бывает трудно.  Одной из причин является наличие конденсата, ухудшающего движение газов.

Если дымоотвод не имеет утепления, наблюдается теплопередача от горячих газов к окружающей среде. При значительной разнице температуры внутри и снаружи дымохода возникает «точка росы». В этой точке пары конденсата преобразуются в жидкость. Эта жидкость разрушает дымоход.

Поэтому трубу дымохода рекомендуется утеплять. В этом случае все продукты горения выходят только в газообразном состоянии.

Как утеплить

Самый простой способ утеплить кирпичную кладку снаружи-штукатурная отделка.  Для этого на трубу надевается специальная сетка, на которую наносятся несколько слоев штукатурки. Практика показывает, что срок жизни защищенного таким образом дымоотвода увеличивается в 2-3 раза.

Кроме того, для утепления используют материалы с низким коэффициентом теплопередачи-минеральная вата, стекловата, базальтовое волокно.

В последние годы популярным для утепления стал полистиролбетон. Из него можно изготовить защитный кожух для дымохода любой формы.

Некоторые горе-мастера обкладывают дымоход изоляцией, не устраивая металлического кожуха, и сверху всю эту конструкцию закрывают фольгой. Такая система в корне неправильна и принесет больше вреда, чем пользы.

Заключение

Кладка дымохода из кирпича- дело очень ответственное. Именно от правильной работы дымового канала зависит жизнь и здоровья вас и ваших близких. Поэтому – не надо экспериментов. Не пренебрегайте советами нашей статьи и помощью специалистов.

А я прощаюсь и жду вас в наших сообществах!

Решив возвести дымоход из кирпича своими руками, вы пойдете по пути безымянных мастеров, которые клали печи и полторы, и две сотни лет назад.

Поэтому не стоит «изобретать велосипед» если можно воспользоваться их опытом.

О том, как сделать дымоход по всем правилам, далее пойдет речь в нашей новой статье.

Преимущества и недостатки кирпичного дымохода

Несмотря на то, что металлическая труба уже не экзотика, печные трубы продолжают класть из кирпича. В чем-то это выглядит как анахронизм, но есть веские причины, почему не стоит отказываться от классической технологии кладки дымоотводящих каналов.

Главная из них – кирпич имеет высокую тепловую инерционность. Отходящие горячие газы нагревают его слабо, что значительно снижает пожароопасность отопительного устройства. Нельзя забывать и о другом аспекте – температура дыма на верхнем срезе трубы не должна опускаться ниже 60–70 градусов. В противном случае по ней будет течь конденсат. Кирпич играет роль оболочки термоса и не дает дыму чрезмерно остыть.

Но есть два неустранимых недостатка:

1. Сложность кладки.
2. Вес.

На трубу со всеми элементами, в зависимости от высоты чердачного помещения, уходит от 400 до 800 штук кирпичей весом 3,8 килограмма.

Колонна, имеющая площадь основания не более 0,25 кв. метра, всей массой давит на печь. Это сосредоточенная нагрузка. Если общая высота трубы превышает 5 метров, то ее ставят на отдельное основание, а к отопительному прибору подключают переходным патрубком.

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
5. Шейка – продолжение внешнего дымохода.
6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

1. «Четверка» –  ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

1. Трубы, устанавливаемые на коньке или на расстоянии не более 1,5 метра от него, возвышаются над крышей 0,5 метра.
2. Дымоходы, проходящие через кровлю на расстоянии от полутора до трех метров до конька, делают высотой, равной ему.
3. Если расстояние больше трех метров, то угол между коньком и верхним срезом трубы должен быть 10 градусов.

Кладка дымохода

Принципиальной разницы между кладкой массива печи и дымоходов нет. Она ведется на глинопесчаном растворе с использованием тех же инструментов – печного молотка-кирочки, кельмы и строительного отвеса. Однако такие элементы, как распушка и выдра выкладываются с использованием большого количества частей кирпича размером в 1/8, 1/4, 1/2 и 3/4 от целого.

Чтобы избежать колки и тески, которые сопровождаются облаками кирпичной пыли и редко когда дают желаемый результат, стоит использовать «болгарку» с алмазным кругом для керамики. Это гарантирует точность работы, избавляет от утомительного труда и массы бесполезного кирпичного боя.

Раствор

Для кладки до уровня кровли используется смесь песка и глины, поскольку она имеет сходный с кирпичом коэффициент линейного расширения, что является определенной гарантией от появления трещин.

Чистая глина, используемая в качестве связующего, может быть как жирной, так и тощей. В некоторых местах попадаются месторождения, где пропорциональное отношение количества глины к песку оптимальное от природы: один к трем или четырем.

При увеличении объемной части глины раствор после высыхания трескается, а при уменьшении – крошится. Для определения оптимальности соотношения объемных частей надо готовый раствор размять в пальцах. Он не должен быть ни ощутимо скользким, ни шершавым, как наждачная бумага.

Выкопанная глина замачивается в железной емкости на 3–4 дня. В итоге должна получиться однородная глиняная пульпа без камней, по консистенции схожая с жидкой сметаной.

Песок, взятый в пойме ручьев и рек, очень мелкий, пылевидный. Для кладки он не подходит. Лучше использовать тот, что состоит из зерен по 0,8–1 мм. На ощупь он грубый.

Глина и песок смешиваются объемными частями в соотношении один к трем или четырем. Вода добавляется постепенно, малыми порциями. Готовый раствор должен оставлять на кельме следы (но не липнуть к ней) и не стекать с неё.

Чтобы избежать ошибок в пропорциях, лучше купить готовую сухую глинопесчаную кладочную смесь. Обратите внимание, что имеющая маркировку «огнеупорная» для кладки непригодна.

Кирпич

Используется полнотелый обожженный кирпич красного цвета.

Его грани должны быть ровными, без трещин, а звук, издаваемый при легком ударе по нему печным молотком, – звонким.

Стандартный размер, используемый для кладки, – длина 250, ширина 125 и высота 75 мм.

Кладка внутреннего дымохода

Его начинают сразу после того, как установлена заслонка и завершена перекрыша печи. Приемы кладки те же – нанесение слоя раствора, укладка кирпича, его «утрясание» рукой и легкое постукивание кирочкой. Вертикальность и горизонтальность проверяют после укладки каждого ряда. Заканчивают его за четыре высоты кирпича до потолочного перекрытия.

Как выбрать расширительный бачок для системы отопления закрытого типа?

Хотите узнать как быстро и недорого сделать надежный дымоотвод из асбеста? Читайте здесь.

Узнайте как сделать септик из бетонных колец своими руками из этой статьи:

Септик из бетонных колец своими руками: расчеты объема и простая схема сборки

Кладка распушки

Расширение толщины стенок дымохода выполняется для соблюдения требования нахождения сгораемых конструкций на расстоянии 250 мм «от дыма». Обычная толщина стенок дымохода 125 мм. Для её увеличения вдвое требуется сложить четыре ряда, каждый из которых сдвигается наружу на 1/8 ширины кирпича относительно нижнего – как раз та величина, которая позволяет кирпичу лежать не перекидываясь. Принцип кладки для всех трех типоразмеров один и тот же:

1. Внутренняя поверхность (к дыму) первого ряда выкладывается частями в 1/8. Промежутки между внешними кирпичами заполняются частями в 1/4.
2. Во втором ряду части увеличиваются, соответственно, до 1/4 и 1/2.
3. На третьем ряду используются 1/2 и 3/4 части.
4. Внешний пояс четвертого ряда распушки выкладывается целыми кирпичами.

Дойдя до потолка, ее кладут, соблюдая перевязку швов, еще на два или три ряда выше. Между потолочным перекрытием и нею оставляют зазор в 2–3 см, чтобы исключить давление конструкции на кладку. Он закрывается минераловатными плитами. Кладка до кровли проводится обычным порядком – с перевязкой вертикальных швов и контролем вертикальности.

Кладка выдры

Ее начинают после того, как край кирпича дымохода поднялся над кровлей. Она ведется снаружи, с соблюдением всех мер безопасности при работе на высоте. Можно использовать цементный раствор. Начинают ее с того края, который ниже по скату. Отступ от дыма на каждом ряду равен 1/8 ширины кирпича. Всего в выдре должно быть шесть рядов. После нее кладут шейку – обычное продолжение дымохода. Щели между кровлей и дымоходом закрывают «воротником» из листовой кровельной стали.

Кладка оголовка

Это дефлектор дымохода, исключающий забивание дыма в трубу при воздушных завихрениях.

Его выкладывают за два ряда, сдвигая первый от дыма на 1/8 кирпича, а второй – на 1/2.

За его выступы можно зацепить кляммеры металлического колпака, предотвращающего попадание осадков в трубу.

Во сколько это обойдется

Кирпичная труба на крыше успела за три века стать визуальной константой. И строение с таким завершением выглядит, по субъективным оценкам, куда более привлекательным.

Осталось только определить, во сколько вам обойдется соответствие канонам. Если вы будете привлекать сторонних мастеров, то к стоимости кирпича добавится и цена работы. А она немаленькая. В Санкт-Петербурге и области, например, укладка одного кирпича обойдется от 50 до 90 рублей.

Полнотелый одинарный кирпич марки М 150, который применяется для кладки печей, стоит от 15 до 20 рублей за штуку.

Раствор, если будете готовить сами, бесплатный.

Пять килограммов готовой кладочной смеси стоят 60-70 рублей. Одной упаковки хватит на 10-15 рядов трубы сечением 125 на 250 мм (шестерки).

Сравним стоимость метра металлической сэндвич-трубы диаметром 250 мм и кирпичной, имеющей сечение 250 на250 мм. Как раз таких, какие можно использовать для устройства каминных дымоходов.

Кирпич (при цене 15 руб. за штуку)	Кладочная смесь	Работа мастера	Итого, рублей
Кирпичный дымоход	900 рублей	70 рублей	3000 рублей	3970
Металлическая сэндвич-труба	–	–	–	3800

Как видите, цены почти одинаковые. Конечно, стоит еще прибавить цену кладки распушки, выдры и оголовка. Но, учитывая лучшие эксплуатационные характеристики кирпичных труб – отсутствие коррозии, большая тепловая стойкость, есть смысл тратиться на такое приобретение. А если вы соберетесь класть дымоход из кирпича своими руками, то он обойдется почти вдвое дешевле металлических сэндвич-труб.

Бесперебойная работа канализации — это просто. Поможет инфильтратор, что это такое и зачем он нужен читайте здесь.

Как выбрать трубы для канализации в частном доме — подробная статья.

Секреты мастерства печников

1. Перед кладкой кирпич надо вымочить – опустить в воду и дождаться, когда бурное извержение воздушных пузырьков прекратится. Влажные керамические блоки крепче схватываются с раствором.
2. Для колки и тески кирпича используйте «болгарку» с алмазным диском для камня.
3. При кладке на чердаке повесьте отвес на стропилах, между будущей трубой и рабочим местом. Это избавит вас от необходимости прикладываться к ней для проверки. Чтобы проконтролировать вертикальность угла, достаточно изменить положение головы.

Не забывайте, что дымоход в частном доме – это не только удобство, но также техническое устройство, требующее правильной эксплуатации и ухода. Чистите его от сажи, инспектируйте на предмет появления трещин, топите печь или камин сухими дровами и он будет исправно служить долгие годы.

Поделиться:

4 Комментария

Бабай_МазайСтроительство / Печи, камины, отоплениеДобавлено 27 комментариев Дымовая труба – один из важнейших элементов печи, от правильности выполнения и исправности которой, зависит надежная работа печи, прежде всего в критических режимах (например, растопка), пожаробезопасность всего сооружения. Большая часть печной трубы в основном скрыта от ежедневного пригляда – чердак, как правило, не самое посещаемое помещение, а между тем, она, труба, требует регулярных осмотров и вообще, самого пристального внимания к своей исправности.Общие положенияДело в том, что именно дымовая труба создает тягу – подсос воздуха снизу, за счет поднятия горячих газов вверх. И если в самой печи, при ее топке создается небольшое разрежение и любая неплотность, грозит нам только ухудшением КПД агрегата, то в дымовой трубе, давление уже положительное, и чем выше от земли, тем положительнее. Неплотности в теле трубы, уже грозят выбрасыванием наружу горячего газа и искр. Особенно это опасно вблизи деревянных конструкций – в месте прохода перекрытий, элементов кровли. За время эксплуатации дровяных печей, был накоплен изрядный опыт, освоены несложные конструктивные приемы и мероприятия, позволяющие риск пожара от печи, свести к минимуму. Их следует придерживаться, о печи, как об объекте повышенной опасности, стоит помнить всегда. Что касается дымовых труб – для классических кирпичных дымоходов выработаны вполне безопасные конструкции проходов через перекрытия и кровлю. Кирпичные дымоходы на чердаках, рекомендуется штукатурить и белить – любые трещины на такой поверхности отчетливо видны. Кладку дымоходов следует выполнять с особенной тщательностью, полностью заполняя швы глиняным раствором. Захламление чердачного пространства, в первую очередь вокруг дымовой трубы не допускается. Следует совершать регулярные осмотры дымовой трубы на чердачном пространстве. Конструктивно, дымовые трубы бывают насадными (поверх печи) и коренными – стоящими отдельно. Последние, существенно удобнее в смысле ремонта. Кроме того – часть печной трубы расположена вне помещения – дымовая труба может быть выполнена в первую очередь, скажем до холодов. Печь или плита, может строиться и позже, в отапливаемом помещении. Ремонтопригодность печи с насадной трубой, существенно ниже. Несмотря на это, умельцы изловчаются практически полностью ремонтировать печь, приподнимая трубу домкратами. Существует, однако, малоизвестное конструктивное решение, позволяющее существенно повысить ремонтопригодность печи с насадной трубой. Для этого, поверх печи отливается нетолстая армированная бетонная плита, а труба строится поверх нее. При ремонте такой печи, можно одномоментно, практически полностью разбирать один из ее углов или стенок без демонтажа дымовой трубы. Примыкающие к противопожарному расширению кладки — распушке дымовой трубы, деревянные конструкции перекрытия, рекомендуется отделать тонкой листовой сталью, поверх которой, гвоздиками закрепляется листовой, вымоченный в жидком глиняном растворе, войлок. Это очень хороший индикатор неисправностей в труднодоступном месте – при образовании свища в стенке трубы, войлок начинает тлеть, издавая резкий неприятный запах, легко улавливаемый и опознаваемый, даже в больших помещениях. Образованные практическим путем, безопасные размеры при строительстве печи, приведены ниже. Отдельная история – хорошая работа и долговечность дымовой трубы. Здесь также есть несколько правил – высота дымохода должна быть значительной – не менее 5м от колосника, для исключения «ветрового подпора» и как следствие дымления печи, труба должна иметь определенную высоту над кровлей (см. рисунок выше). Внутренняя часть дымовой трубы, должна быть, возможно более гладкой – иногда, внутреннюю часть кирпичной трубы штукатурят или вставляют в нее «обсадную» трубу из керамики или нержавеющей стали. Это существенно упрощает требования к кирпичной кладке трубы, повышает пожарную безопасность. Сечение канала дымохода такой трубы, в крайнем случае, можно несколько уменьшить – за счет гладкости стенок, сопротивление газовому потоку не увеличится. Дымовая труба теплоемкой отопительной печи должна быть «теплой» — кирпичная кладка, при грамотном проектировании печи (достаточно высокая температура на входе в трубу) этому требованию удовлетворяет. Труба, выполненная из более теплопроводящих материалов должна быть утеплена негорючим материалом с низкой теплопроводностью. В противном случае, в ней, в трубе, конденсируется влага и креозот, и то и другое стекает в печь, разрушает кладку, служит причиной неприятного запаха в помещении. Еще одна важная забота при выполнении печной трубы – обеспечить плотную заделку кровли вокруг нее, не позволяющую осадкам проникать внутрь чердачного помещения. При выполнении трубы кирпичной кладкой, существуют надежные, испытанные временем конструкции, объединяющие противопожарное расширение кладки (распушку) и косой карниз на трубе поверх кровли, под который заводят сформованные уплотнительные элементы из металлического листа. Элемент называется выдрой. О проходе дымовой трубы через балки и стропила, следует позаботиться еще на этапе размещения печи в доме, при этом, лучше всего дымовую трубу разместить рядом с коньком крыши, это облегчит заделку кровли под выдру, уменьшит высоту трубы над кровлей (основная ее часть будет под крышей, что положительно скажется на долговечности конструкции), наконец, вид дома с такой печной трубой, наиболее эстетичен. В последнее время нашли применение весьма удобные металлические утепленные дымоходы. Внутренняя их часть выполнена из нержавеющей стали, внешний кожух, может быть как нержавеющей стали, так и из более дешевой – оцинкованной. Пространство между трубой и кожухом, заполнено негорючей теплоизоляцией. Дымоходы отвечают помянутым выше требованиям и монтируются из готовых элементов, вроде конструктора. В ассортименте имеются элементы аналогичные распушке и выдре, элементы для присоединения к печной конструкции. Постановка задачиДля нашей печи-стенки, дымоход решили сделать комбинированным – под крышей классический кирпичный, вывод же за кровлю – двумя кусками двухслойной металлической «сэндвич»-трубы. Сделать трубу канонически — выложить ее полностью из кирпича, мы не успели до осенних дождей, кроме того, наружная, выше кровли, часть кирпичной трубы имеет довольно сложную конструкцию и выкладывается на цементном растворе, а нам, вероятно, придется позже, подключать к существующему дымоходу еще одну – банную печь. Порядовки дымохода Наш дымоход – самый маленький из благородного семейства печных кирпичных труб – в сечении, всего половинка кирпича- 13х13см. Порядовки его самого и распушки с выдрой ниже.

Что было использовано в работеИнструменты.Главный инструмент печника – специальный мастерок или кельма. Удобнее маленький и узкий. Непременно отрезная машинка (болгарка) с алмазным и обычным абразивным диском, тяжелая резиновая киянка. Защитный прозрачный щиток или очки, наушники. Набор обычного слесарного инструмента, разметочный инструмент, уровень, лучше коротенький и длинный. Веревочки. Пригодился шуруповерт. Для попутных плотницких работ, весьма удобна электрическая цепная пила. Для приготовления глиняно-песчаной смеси, удобно пользоваться мощной низкооборотистой дрелью с насадкой-мешалкой. Емкости для вымачивания кирпича, материалов, воды, замачивания глины. Большое сито для просеивания песка и протирания-процеживания глины. Не повредит хороший удлинитель с парой розеток и лампа-переноска. Для работы «наверху» следует заранее позаботиться о лестницах, страховочных веревках, пригодится страховочный пояс. Материалы. Понятно кирпич, в данном случае обычный — глиняный, в нужном количестве. Глина, песок. Базальтовый картон. Два «сустава» фабричного стального утепленного «сэндвич»-дымохода соответствующего сечения, «зонтик» к нему, переходная деталь, для состыковки с кирпичной кладкой. Сопутствующие мелочи.К делу.Полная распушка нашей трубы, к сожалению, не поместилась – балки потолка установлены слишком часто и каждая в своем гнезде – не раздвинуть. Придется обворачивать место прохода через перекрытие, в несколько слоев базальтовым матом. Второй мансардный этаж, высота кирпичной части трубы выбрана такой, чтобы два стандартных куска «сэндвич»-дымохода, в сочлененном состоянии, обеспечивали искомые 500мм над коньком крыши. В галёрке видны сами части металлического дымохода. На стальной переходной детали, мы нарисовали спиртовым фломастером внешний периметр нашей трубы, разделили его на восемь частей. Эти точки, следует перенести на кровлю. Мы пользовались отвесом, перенесенные точки соединили плавной линией, начертили примерные линии реза. Задача была — сделать выпуск наружу максимально плотным, с лепестками наружу. При помощи этих лепестков, подручных средств и малого печного загиба, мы планировали загерметизировать кровлю в месте прохода железки. Поскольку металлическая часть дымохода, весьма вероятно будет заменяться полноценной печной кладкой – тратится на дополнительную временную, притом довольно дорогую деталь, посчитали излишним. В конце концов, эластичная кровельная манжета очень просто устанавливаются в любой момент. При выпиливании проема столкнулись с неожиданной трудностью – освещение снаружи, даже в сумрачный пасмурный день существенно выше внутреннего – пропилив малую часть, из за контрастного освещения абсолютно перестали видеть разметку. Работали с налобным фонариком, потом плюнули и притащили мощный светодиодный прожектор. С ним, проблема исчезла.Вопреки опасениям, искрами ничуть не поплавило синтетическую пароизоляцию, даже особенных следов не осталось. Собрав трубу, установили ее на место, встала весьма плотно – не зря столько возились с разметкой. Для невеликих высотных работ, не стали делать специальную крышную лестницу – наклон кровли небольшой, в нескользящей обуви вполне можно было ходить и без нее, только оснастили Мишу доброй веревочной страховкой, за нее же он и придерживался, добираясь до конька.Поверх переходного металлического элемента выпилили и положили еще два ряда кирпичей. Щель между кирпичной кладкой и трубой уплотнили полоской базальтового мата – чтобы мусора не насыпалось.В этот день пошел дождь, и остатки работ были вынуждены отложить до более сухого времени. Когда на крыше подсохло, Миша заделал щель в кровле битумным герметиком с широким алюминиевым скотчем. Второй этаж в этом году будет законсервирован – зимовать будут внизу, около печки. Утепления под кровлей, соответственно, в ближайшее время не будет – место заделки на виду. Как говорят врачи, — понаблюдаем. После окончания работ.Наша печь закончена, с момента окончания работ прошла неделя, можно сушить, мелкими и частыми протопками. Вначале это небольшой шалашик на колоснике из лучинок в палец толщиной. День ото дня, количество топлива постепенно увеличивается. Задвижка дымовой трубы должна быть постоянно открыта. Сушку выполняют до полного высыхания внешней поверхности печи. Часто рекомендуют также ориентироваться на капельки сконденсировавшейся воды на металлических задвижках. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. —>

От корректности проекта и правильности сборки дымоотвода зависит удобство, комфорт и безопасность эксплуатации и газового котла, и дровяной печи бани. В сегодняшней статье мы поговорим о том, как выглядит схема установки дымохода для разных типов отопительных аппаратов.

Способы отвода дыма

Общие правила установки и монтажа дымохода:

• Пожарная безопасность. Достигается за счет прокладки изоляции между дымоходом и горючими материалами перекрытий, а также утолщения стенок дымоотвода. Также необходимо соблюдать минимальное расстояние между стеной и трубой дымохода. Выгодным решением является использование сэндвич трубы.
• Наличие хорошей тяги. Первое правило тяги: чем длиннее канал для отвода дыма, тем лучше тяга. Оптимальная длина — 500–600 см.
• Герметичность наружной части трубы. Это обеспечит правильную и долгую работу дымоотвода.
• Наименьшее сопротивление для прохода дыма в вытяжном канале. Стенки канала должны быть как можно ровнее.
• Соответствие материала для изготовления дымохода температурному режиму и химическому составу отводящих газов. При использовании разного типа топлива должны использоваться различные дымоходы.
• Достаточно высокая температура дыма при попадании в вытяжной канал. При несоблюдении данного правила на стенках дымохода будет образовываться конденсат, который способствует разрушению внутренней поверхности дымоотвода.Чем меньше вертикальных перегородок в системе отвода дыма, тем лучше. Особенно это актуально для больших печей.

Грамотный монтаж дымоотвода для дровяного камина и печки

Особенностью дров, как топлива, является большой жар от них. Из этого следует, что температура дыма в дровяной печи бани или камине будет высокой, но неравномерной. Не каждый дымоход сможет выдержать такое продолжительное воздействие.

Чаще всего для монтажа дымохода для таких отопительных устройств, как печь для бани или камин с дровяной топкой, используется жаропрочный кирпич (см. Дымоход своими руками).

Делаем кирпичный дымоход

Правильная схема дымохода кирпичного в общих чертах может выглядеть так:

• Чаще всего для дровяной печи бани используется насадная труба. То есть она продолжает вытяжное отверстие самой печи или камина. Следует знать, что кладку внутренней части (внутри помещения) лучше делать на глиняно-песчаном растворе.

• Начинают со сборки основы трубы — минимум 3 ряда кирпича. При этом внутреннее сечение проходного канала дымохода печи для бани должно точно соответствовать мощности отдаваемого тепла отопительного устройства.

  Размеры

• На всей протяженности потолочного перекрытия делается противопожарная защита — распушка. Расширение трубы достигается за счет смещения кирпича на ¼ ширины к наружному краю. Основание расширения должно совпадать с поверхностью потолка в помещении.

  Схема порядовки распушки

• Толщина распушки должна быть не менее 0,5 метра. Если она меньше, то следует в процессе монтажа проложить расширение дымохода по всему периметру листовым асбестом (10–15 мм) или другим негорючим материалом.
• После завершения перекрытия промежутка между полом на чердаке и обрешеткой кровли выкладывается основной стояк. Его размеры аналогичны шейке у основания.
• Дальнейшая схема сборки дымохода для дровяной печи бани или камина предусматривает еще одно расширение трубы уже с уличной стороны — выдру. Ее основное назначение — защита от попадания осадков внутрь чердака через щели между трубой и кровельным материалом.

Следует знать: все работы по кладке с наружной стороны здания обязательно производить с добавлением в раствор цемента и воды!

Схема порядовки выдры

• Способ монтажа выдры дымохода для дровяной печи бани или камина  зависит в первую очередь от градуса наклона крыши. Поэтому в каждом отдельном случае этот процесс будет иметь свои нюансы. Общая порядовка уличного расширения дымохода представлена на рисунке ниже.
• Для лучшей защиты от протекания снаружи нужно на крыше дома или бани сделать своеобразный «фартук» из металла вокруг трубы дымохода. Края листа отгибаются и прячутся под выступами выдры.

  Фартук под выдрой кирпичного дымохода

Следует знать! Для того чтобы на выступе выдры не застаивалась вода, необходимо сделать угловые откосы из цементной штукатурки со всех четырех сторон.

Делаем штукатурные откосы на выдре

• После наружного расширения делается основной стояк, как и в чердачном помещении. Для красоты обычно еще выкладывается кирпичный оголовок.
• Завершает кирпичный дымоход колпак, защищающий от воздействия окружающей среды: ветра, осадков. По форме защитный зонт может быть разным. Наилучшим вариантом является дефлектор.

Графическая схема дымохода печи из кирпича для дома или бани представлена на рисунке ниже.

Схема двухколпакового дымоотвода

Именно двухколпаковая система отвода дыма является оптимальной для использования в больших печах и каминах с немалыми очагами на дровах. Она обеспечивает более-менее равномерный прогрев в помещении, а также имеет минимум препятствий для движения дыма к вытяжному каналу.

Особенности двойного дымохода для камина

Еще один из вариантов дымохода — двойная труба. Снаружи она делается из кирпича, а внутри нее проходит металлическая цилиндрическая часть. Если труба будет выполнена из нержавейки, то такой вариант дымохода подойдет для установки газового котла.

Комбинированные двойные отводы дыма для каминов имеют ряд преимуществ перед кирпичными:

1. Канал для движения дыма имеет гладкую поверхность, без препятствий.
2. Увеличивается пожарная безопасность здания в целом.
3. Кладка внешней части может производиться без распушки.
4. Увеличивается срок эксплуатации дымоотвода.
5. Улучшается герметичность всего дымохода.

На рисунке внизу показана схема дымохода камина или газового котла, имеющего комбинированную структуру.

Схема монтажа каминного дымохода

Особенностью такой конструкции является то, что обычно она делается в коренном исполнении, а не насадном. То есть сам дымоход располагается непосредственно рядом с отопительным агрегатом.

• При монтаже комбинированного дымохода сначала делается фундамент, который имеет высоту минимум 30 см.
• Кладка шахты из кирпича делается в соответствии с теми же условиями, что и при установке обычного кирпичного дымохода.
• За счет конструктивных особенностей двойного канала наружная шахта кладется вертикально без обязательного утолщения стенок в месте потолочного перекрытия.
• Внизу, сразу после фундамента, делается ниша с дверцей для прочистки.
• Металлическая труба из нержавейки собирается сверху вниз таким образом, что каждое последующее колено вставляется внутрь предыдущего.
• Все стыки внутренней части комбинированного дымохода обрабатываются герметиком с заявленной производителем термостойкостью не менее 1000°С.

Правильный монтаж дымоходов для газового оборудования

Особенности отходов, образующихся при работе газового котла, подразумевают определенные конструктивные требования к дымоходам для данного типа отопительных приборов (см. Установка дымоходов различных видов).

Собираем дымоход для котла с естественной тягой

Общая схема монтажа дымохода для напольного газового котла с отверстием для отвода продуктов сгорания сзади корпуса выглядит следующим образом:

• Так как в дыму, образующемся при работе газового котла, появляются кислотосодержащие вещества, то дымоход нужно делать из кислотостойкой нержавейки. Такие системы продаются в магазине и процесс их сборки не является особо сложным. Оптимальным вариантом является двухканальный дымоотвод типа «сэндвич».
• Основная часть трубы находится на улице. Для придания жесткости она крепится в одном-двух местах на пристенные кронштейны.

Следует знать: так как отводимые продукты сгорания в газовом оборудовании имеют невысокую температуру, то возможно образование конденсата. Чтобы обезопасить котел от попадания воды внутрь при использовании одноканального дымохода, следует монтировать в систему сборник конденсата, а также утеплять ту часть трубы, которая проходит на улице. Более рациональное решение — использование дымохода типа сэндвич.

Состоит сэндвич труба из трех слоев:

• Внутренний слой сэндвич трубы испытывает серьезные химические и термические нагрузки, для его изготовления используют нержавеющую жаропрочную сталь;
• Средний слой сэндвич трубы – это утеплитель (базальтовое волокно);
• Наружный контур сэндвич трубы – оцинкованная или нержавеющая сталь.

Сечение сэндвич трубы овальное, так как эта форма является оптимальной для монтажа дымохода для газового котла.

• Начинается процесс установки дымоходной системы с соединения газового котла с трубой. Абсолютно все стыки необходимо стягивать крепежными хомутами, предварительно проложив по всей окружности специальную ленту-герметик, которая обычно идет в комплекте.
• Все последующие элементы дымохода вставляются внутрь предыдущих. Для наглядности на рисунке приведена схема дымохода для газового котла.

  Состав металлического дымоотвода для котла

• Для того чтобы вывести сэндвич трубу на улицу, необходимо сделать отверстие под нее. При кирпичных стенах достаточно будет небольшого слоя изоляции, а если стены дома деревянные, то в процессе установки дымохода не нужно экономить на каменной вате. Толщина ее должна быть минимум в 10 см.
• После вывода наружу при переходе в вертикальное положение обязательна установка тройника с «лейкой». Он выполняет функцию сборщика конденсата.
• Далее дымоход обычно имеет вертикальное направление вплоть до края крыши, который выпирает от стены в сторону. Для вывода наружу используются полуотводы в 45 градусов уклона.
• Рассчитывая длину трубы, нужно учитывать два фактора: тягу и удаленность от конька крыши. С тягой все понятно: чем выше труба, тем лучше тяга. А вот зависимость длины трубы от расстояния между коньком и ею отображает данная графическая схема сборки дымохода:

  Правильная установка дымоходных труб

• Если высота конька большая и расстояние от дымоходной трубы до него велико, то возможно собрать всю систему таким образом:

  Грамотная сборка сэндвич дымохода

• В данном случае труба снова входит в помещение и выходит наружу сквозь кровлю ближе к уровню коньковой планки.

Следует знать! Все контакты с горючими веществами в стенах и перекрытиях должны изолироваться негорючими материалами.

• При выходе на кровлю труба имеет выпирающую часть (юбочку), которая выполняет ту же функцию, что и выдра в кирпичной трубе.
• Для лучшей защиты от проникновения осадков под кровлю труба вставляется в отверстие своеобразного фартука, имеющего форму квадрата.

Следует знать! Перед покупкой кровельного узла дымохода (фартука) обязательно замерьте угол уклона поверхности кровли! Это позволит вам максимально точно провести дымоходную трубу через отверстие узла и обеспечить наивысшую герметичность данной конструкции.

• Завершает дымоход конусный или грибковый оголовок.

Монтируем вытяжку для настенного котла

Существует тип газовых котлов с принудительной вытяжкой продуктов сгорания. Внутри вытяжной камеры таких аппаратов стоит «дуйчик»- вентилятор.

Размеры коаксиального дымохода

Дымоходы таких котлов отличаются минимальными размерами в длину и наименьшей сложностью в монтаже. Они состоят из двух каналов, изолированных каменной ватой высокого качества. Внутренний канал служит вытяжкой, а наружный — заборником воздуха с улицы.

Схема дымохода для котла с коаксиальным выходом несложная, монтаж осуществляется следующим образом:

• На котел надевается отвод с углом в 87 градусов.
• Далее намечается отверстие в стене под трубу. Затем котел снимается с анкеров и по разметке выдалбливается (выпиливается) сквозное отверстие с учетом прокладки негорючей изоляции в 30–100 мм по всей длине окружности трубы.
• Теперь просовываем трубу в отверстие и вставляем ее в отвод, который уже прикреплен специальными винтами к корпусу котла.

Следует знать! Для герметизации всех соединений в комплект коаксиального дымохода входит специальный герметик и широкий хомут.

—>Используемые источники:

• https://vseotrube.ru/ventilyatsiya-i-dymohod/iz-kirpicha
• https://klimatlab.com/otoplenie/sistema/dymoxod-iz-kirpicha-svoimi-rukami.html
• https://usamodelkina.ru/12006-dymovaja-truba-kirpichnoj-drovjanoj-pechi.html
• http://sdelaikamin.ru/kirpichnyj-dymohod/shemy-dymohodov-43
