Самодельный кирпич в домашних условиях



Одним из самых распространенных и самых древних строительных материалов является кирпич. По сути, кирпич – это искусственный камень, имеющий прямоугольную форму. Эта форма гораздо более удобна для строительства, чем форма натурального камня, из которого строили раньше. Широкому применению кирпича в строительстве способствовало повсеместное распространение основного сырья — глины и его высокие потребительские свойства, то есть: высокая механическая прочность, долговечность, стойкость к воздействию воды, огня, атмосферы, а также солнечного излучения. Самый простой способ — купить кирпич. Разнообразие выпускаемого кирпича сейчас очень большое. Но цены на кирпич Вас НЕ приятно удивят. По этому, если хотите сэкономить, то , в домашних условиях.

Рассмотрим всю технологии изготовления кирпича в домашних условиях по порядку.

Подготовка сырья для изготовления кирпича

После вылеживания глина проверяется на качество и пригодность к формованию, сушке и обжигу. При нормальной рабочей консистенции глиняное тесто проявляет пластические и формовочные свойства, сохраняет без деформации приданную форму и не прилипает к рукам и металлу. В качестве примера приблизительного определения качества глины можно привести следующее: скатывается глина толщиной в палец и накручивается на бутылку. При этом она не должна разрываться и иметь трещин, а также не размазываться по бутылке. По разрушениям или насечкам на образцах определяется потребность в добавках. Эти добавки служат как бы упрочняющей «арматурой». Так, в жирные глины можно добавлять до 30% добавок.

Для производства кирпича лучше брать нежирные глины. В качестве доступных добавок можно использовать; речной песок, опилки, лузгу от зерновых культур, торфяную крошку и т.д. Песок используется в основном для снижения жирности глины. Количество добавленного песка не должно превышать 3 или 5%. Другие наполнители, для связки кирпича, — не более 20%. При этом крупность частиц добавок не более 3—5 мм. Количество добавок определяется в основном путем пробных замесов и сушки образцов сырца.

Желательно протестировать жирность глины. Сделать это можно различными способами, вот самый простой из них.

Ранее приводилось подробное описание изготовления шлакоблоков в домашних условиях — для тех, кого интересует эта тема.

После того как определены оптимальные пропорции раствора, его можно использовать для изготовления кирпича.

Формовка

Формование кирпича производится вручную укладкой глины в деревянные или металлические формы и последующим трамбованием.

Формы могут быть разборными и не разборными. Внутренняя поверхность формы должна иметь гладкую поверхность. Эскиз примерной формы показан на рис. 1-а, 1-б. Перед формованием форму необходимо смазать маслом, или побелкой (вода с мелом), или просто смочить водой для предотвращения налипания глины на формы.

Форма металлическая на 1 кирпич



Форма деревянная на 3 кирпича

Сушка кирпича

Обжиг кирпича

Обжиг кирпича производится в самодельных печах, устройство которых не представляет собой сложности. Формы печей, их устройство, укладка кирпича-сырца на обжиг описаны ниже.

Качество кирпича при обжиге зависит от: времени подъема температуры, конечной температуры обжига, длительности выдержки достигнутой температуры, характера газовой среды и скорости охлаждения. При температуре до 150°С происходит досушка кирпича-сырца. При этом образуется значительное количество водяного пара, который при быстром подъеме температуры выделяется столь быстро, что может разорвать изделие. Поэтому резко повышать температуру не рекомендуется.

При устройстве печи необходимо предусмотреть противопожарные меры. От деревянных строений они должны находиться не ближе 100 м. Уровень грунтовых вод на участке строительства должен быть ниже 2,5 м (в целях уменьшения потерь тепла).

Печи для обжига кирпича могут быть круглыми и прямоугольными. Варианты форм печей показаны на рисунках ниже.

 Вариант круглой печи. Размеры произвольные



 Вариант устройства прямоугольной печи с несколькими топками. Размеры печи произвольные

Устройство печи производится следующим образом: вначале укладывают фундамент шириной 60 см и глубиной 50 см, затем выкладываются стены толщиной 50 см, уменьшающиеся после 2/3 высоты печи до 25 см. Внутренняя часть стены до 2/3 высоты печи должна быть вертикальной, далее стена может сужаться, образуя дымоход. Стены могут выкладываться как из обожженного кирпича, так и из сырца на тощем глиняном растворе, чтобы можно было легче разбирать стены после того, как печи больше не понадобятся.

При кладке стен необходимо предусмотреть проем для загрузки кирпича-сырца, в котором после загрузки делается топка. Топка может делаться как перед печью, так и внутри ее. Если ширина или диаметр печи более двух метров, то можно делать несколько топок, в зависимости от размеров печи.

Пол печи, так называемый ПОД, засыпают сухой глиняной крошкой или мелким щебнем, толщиной слоя 10 см. Загрузку печи, то есть садку кирпича, производят, как показано на рис. 4. Загрузку печи кирпичом-сырцом начинают столбиками с зазором между кирпичами, образуя при кладке топочные каналы. Каждый канал перекрывается кирпичом-сырцом, оставляя зазор.

Плотность садки на 1 куб.м печи (внутренней ее части) 220 или 240 шт. обыкновенного кирпича размером 250x120x65 мм. Кверху плотность садки увеличивается до 300 шт. на 1 куб.м.

Плотность садки 220 – 240 штук кирпича на 1 куб.м. печи (внутренней ее части).  Кверху плотность увеличивается до 300 шт.



Вариант укладки «ножек» при высоких печах

Первые 4 ряда – «ножки садки». Укладка сырца на «ножки» ведется елочкой в разбежку. Верхние ряды уплотняются



Вариант укладки сырца на обжиг

Садку вести, строго придерживаясь схемы. После 1,5 м, или 2/3 высоты печи, садку сырца ведут одновременно с кладкой стен печи. При этом кладку ведут на сужение с наклоном около 30°С. Чем выше печь, тем эффективнее ее работа, так как тепло уходящих газов в верхней части используется для сушки кирпича-сырца. Для лучшей тяги на печь можно поставить трубу. Печь тщательно замазывается толстым слоем глины. Проем заделывается под топку. Топка должна иметь хорошо подогнанную дверку или крышку. Для обжига используются дрова, но более эффективно применение угля. Возможно установление горелок-форсунок, работающих на солярке или мазуте. В целях лучшего сгорания твердого топлива желательно устанавливать колосники на высоте 20 см, которые необходимо укрепить.

Расход топлива на 1 тыс. шт. обожженного кирпича составляет 1,8—2,6 куб.м или 100—140 кг угля. Обжиг проходит несколько стадий. Вначале осуществляется розжиг печи и поддержание температуры до 150—200°С для сушки кирпича-сырца в течение 2-х суток. Топливо при этом — низкосортные дрова. Затем увеличивают подачу топлива, постепенно поднимая температуру до 850—1000°С, время обжига 3—4 суток. Температуру можно наблюдать визуально. 850—1000°С — светло-желто-оранжевый цвет.

После полного обжига наступает стадия охлаждения. Вновь промазывают появившиеся трещины глиной. Топку закладывают кирпичом, замазывают глиной, исключая подсос воздуха. Время такого охлаждения не менее двух суток. После полного охлаждения печь вскрывают, выбирают, сортируют кирпич. Хорошо обожженный кирпич при ударе молоточком должен звенеть. Необожженный кирпич или недожженный вновь закладывают на обжиг или используют на фундамент или внутренние стены в сухих помещениях.

При обжиге кирпича и остывания печи необходимо соблюдать следующие правила безопасности:

Для не большого количества самодельного кирпича можно применить более простую «печь» для обжига кирпича.

Сделать это можно в обычной бочке, объемом 200-250 литров. Укладывать кирпичи в бочку необходимо, оставляя небольшие зазоры для равномерного прогревания. Обязательно нужна яма под кострище, глубиной 40-50 см. Вырезается днище бочки и бочку ставят на костер на ножки высотой 20 см. Так будет удобнее поддерживать и регулировать огонь, а прогрев массы кирпичей будет равномерным.

Теперь бочку необходимо наполнить кирпичами. Укладывать их обязательно нужно с небольшими зазорами, один на другой. Затем, чтобы в бочку во время обжига не попадал холодный воздух, требуется закрыть ее металлическим листом. Здесь может пригодиться вырезанное днище, особенно будет удобно, если к нему будут приделаны ручки.

А теперь нужно запастись топливом и терпением. Процесс занимает от 18 до 20 часов, все это время, пока обжигаются кирпичи, необходимо обязательно поддерживать огонь под бочкой. После этого бочка должна остыть. Происходить это должно постепенно, крышку при этом открывать нельзя. Регулировать температуру нужно поэтапно, уменьшая огонь костра. Искусственный способ охлаждения здесь не подойдет, остывание обязательно должно быть только естественным.

Спустя 4-5 часов после того, как бочка и ее содержимое в ней полностью остыли, можно открывать крышку и вынимать готовые обожженные изделия.

Причины возникновения дефектов кирпича при его изготовлении и меры их устранения

№	Вид дефекта	Причины образования	Способы устранения
		I. Формовка
1	Сырец обладает малой прочностью и ломается без усилий	Повышенная запесоченность глины либо наличие включений	Отрегулировать состав массы, не допускать в производство глину с включениями
2	Сырец легко деформируется и легко липнет к рукам, брус легко деформируется	Повышенная влажность массы	Уменьшить влажность массы путем ввода сухих добавок
3	Сырец расслаивается	Недостаточное уплотнение глиняной массы в форме	Увеличить усилие при трамбовке
4	«Изюм» — включения не промешанных комочков	Плохо перемешана шина, мало воды для замочки глины, недостаточно времени для выдержки тины	Лучше перемешивать глину и шихту. Добавить воду для замочки глины, увеличить время выдержки замочки тины и вылежку шихты
5	Заметны включения травы, корней, крупных стружек и т.д.	Глина не очищена от примесей. Применены непросеянные опилки	Очистить тину. Просеять опилки
6	Размеры сырца больше или меньше необходимых	Изменилась шихта, сработались формы, неровный срез «горбушки» на формах. Повышенная влажность массы	Отрегулировать состав шихты, заменить формы, ровно срезать излишки тины с форм, уменьшить влажность массы
		II. Сушка
1	Большое, количество сырца имеет трещины	Неправильно подобрана шихта. Большая влажность массы	Подобрать и отрегулировать шихту. Уменьшить влажность глины
2	Наличие деформированных кирпичей	Высокая влажность формируемой массы. Сырец ставится с силой на сушку	Отрегулировать влажность. Сырец ставить на сушку аккуратнее
3	Сырец высыхает неравномерно по высоте	Большое количество кирпича по высоте. Плотная укладка кирпича при сушке	Уменьшить количество кирпича по высоте. «Разрядить» укладку кирпича присушке
		III. Обжиг
1	Огонь идет по верху печи, недожог нижних рядов садки	Слишком разряжена садка, что вызывает оттяжку потока дымовых газов в ее верхнюю часть, неправильно распределено топливо по объему	Уплотнить верхние ряда садки. Равномерно распределить топливо по объему
2	Кирпич имеет много трещин	Резкий подъем температуры и большие ее перепада	Удлинить режим обжига, разредить верхние ряда садки
3	Кирпич имеет много посечек	Быстрое охлаждение изделий, недостаточное закрытие топок, возникновение через топки подсосов холодного воздуха	Увеличить время охлаждения изделий. Лучше, герметизировать топки
4	Кирпич имеет пониженную прочность	Конденсация на сырце паров вода (запарка)	Уменьшить влажность поступающего в печь сырца, увеличить срок сушки сырца перед обжигом увеличить продолжительность сушки кирпича в печи
5	Обожженный кирпич при насыщении водой увеличивается в объеме и разрушается	Наличие включений в виде «дутика» — белые включения	Перейти на другую глину или более тщательно измельчать ее, не допускать в производство глину с белыми включениями известняка
6	Пережог или недожог кирпича в отдельных местах по объему печи	Неравномерность в тяговой системе, подсосы холодного воздуха	Слишком плотная или разреженная садка в объеме печи, слишком большое отверстие топок Следить за равномерностью подачи топлива
7	Кирпич имеет отбитые углы	Неаккуратное отношение к сырцу на всех операциях	Осторожно обращаться с изделиями

Качество проделанной работы нужно проверить и сделать для этого небольшой тест самостоятельно изготовленного кирпича.

Пожертвовать один кирпич  и расколоть его строительным молотком. Если он хорошо обожжен, он будет иметь одинаковый цвет и одинаковую структуру на всем разломе. Теперь эти обломки следует залить водой на несколько часов. После пребывания в воде хорошо обожженный кирпич также должен иметь одинаковые цвет и структуру по всей поверхности.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

• голландская;
• русская;
• шведка.

•
•
•

•
•
•

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

• Определиться с местом расположения печи.
• Подготовить правильный чертеж.
• Купить качественные материалы для строительства.
• Закупка инструментов.
• Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

•
•

•
•

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

• Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
• Кельма.
• Молоток-кирка.
• Лопата для раствора.
• Отвес.
• Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

• Просеянный песок.
• Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

• выложить из кирпича;
• заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

•
•
•

•
•
•

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

•
•
•

•
•
•

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

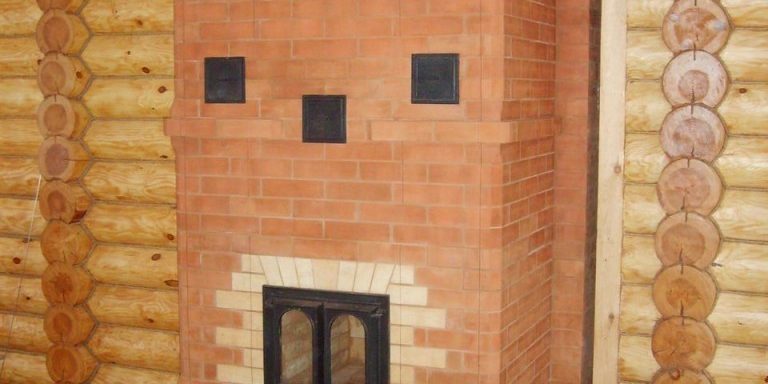

Фото печей из кирпича

Также рекомендуем посетить:

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.

Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

• кирпич:
• *шамотный – 37 шт.;
• *красный – 60 шт.;
• дверца поддувала;
• дверца топливника;
• решётка;
• задвижка;
• варочная панель из чугуна.

В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.

Также будет интересно: печь для барбекю — виды и характеристики.

Подготовка

Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

Печная порядовка следующая:

1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
6. Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».

Это интересно: какую печь выбрать для дачи? Обзор 10 вариантов.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Читайте также — обзор печей для обогрева гаража.

Преимущества простейших печных конструкций

Достоинства конструкций:

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Заключение

Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.

</h2></ul>

</p>

</p>

</p>

</p>

</ol>

Дача — это дом, расположенный за городской чертой, куда городской житель приезжает изредка, но не использует для постоянного проживания. На дачу едут отдохнуть от дел или заняться делами. Расположение дачных массивов тяготеет к малозастроенным районам. Поездка на дачу ассоциируется с выездом на природу, подальше от городской суеты. Каждая из приходящих на ум ассоциаций неизбежно приводит к одному: дачный дом лишь временно, от случая к случаю используется для проживания. А это накладывает особые условия на обустройство и эксплуатацию частного дома.

Компактной даче, нужно компактное отопление

Его содержание не должно обходиться слишком дорого. Особенно это относится к отоплению. Ведь именно в России холодный зимний и отчасти демисезонный период сильно бьёт по карману владельцев дач. Поэтому отапливать пустующую дачу — непозволительная роскошь. В таких условиях печка для дачи на дровах целесообразна с точки зрения сезонности эксплуатации, а также стоимости и быстроте прогрева отапливаемого помещения до нужной температуры.

Печь не только согреет комнату, но и украсит интерьер

Преимущества печного отопления перед системой с нагревом теплоносителя для дома, где вы в отопительный сезон лишь изредка проводите время, очевидна. После длительного периода простоя газовый котёл с системой водяных радиаторов будет нагревать помещение очень долго. Печь полностью автономна, тогда как для любого котла нужно подключение к водяной или газовой магистрали. При этом она обходится дешевле, чем электронагревательные приборы.

Наконец, вода в батареях или трубах долгой зимой может замёрзнуть, чего никогда не случится с печью. Взвесив преимущества и недостатки, приступим к обзору моделей печей на дровах и возможности сделать такую своими руками.

Критерии хорошей печи для дачи

Дачная печь должна удовлетворять нескольким условиям, что делает её более или менее желанным отопительным устройством в дачном доме:

• Она должнабыстро прогреваться и хорошо отдавать тепло. Это позволит вам, приехав на дачу, не ходить несколько часов по комнате в зимних ботинках и куртке.
• Должна иметькомпактные размеры, хотя бы потому, что чем больше печь, тем дольше она будет нагревать сама себя, пока не начнёт согревать воздух в комнатах. Грамотное расположение печки на стыке комнат позволит отапливать даже несколько помещений. В одно-двухкомнатном домике сооружение громоздкой печи и вовсе лишено смысла.

Компактная печь не занимает места в маленьком помещении

• Никто не хочет покупать машину дров и обнаруживать, что её не хватило на отопительный сезон. Соображения экономии превыше всего, а значит, печь должна обладать как можно более высоким КПД.
• Поскольку дачный участок может быть расположен вдали от газовой магистрали, печь превращается из отопительного прибора в средство для приготовления пищи. Наличие духовки и варочной поверхности — это плюс.
• Реализация в дачной печи режима длительного горения позволит не тратить время и не отвлекаться на постоянно подкладывание поленьев в топку.

Почему именно дровяная печь

Если исключить газ и электричество, первый — ввиду сложности монтажа отдельного трубопровода, второе — как дорогой энергоноситель для отопления, остаётся не так уж много видов топлива для дачной печи. Каменный уголь обладает большой теплоёмкостью и даёт длительный и стойкий жар. Но стоимость его в регионах, которые находятся вдали от угледобывающих областей, сводит на нет его преимущества. Сейчас популярность приобрели древесные пеллеты и брикетированное топливо. Теплотворность этих материалов выше, чем у дров, но и раздобыть их сложнее, а цена выше.

При этом дрова — это возобновляемый материал, который в изобилии произрастает на большей части территории России. В лесистых регионах это самый дешёвый вид топлива. Дровяная печь удобна ещё и тем, что в ней при необходимости можно жечь не только кондиционные дрова, но и древесные отходы — старые доски и изделия из дерева, не покрытые лаком и краской. Пусть это и не основной источник топлива, но такая утилизация всё же может принести пользу.

Дрова продолжают оставаться самым доступным топливом

Виды печных отопителей

Печек для дачи, в которые можно загрузить дрова, очень много. Но по тому материалу, из которого изготовлена печь, их разделяют на два вида.

Таблица 1. Эффективность разных видов печей.

Вид печи	КПД
Голландская печь	45 — 55 %
«Шведка»	50 — 60 %
Железная буржуйка	60 — 70 %
Печь длительного горения	80 — 90 %

Печи из кирпича

Такие конструкции возводят из огнеупорного кирпича — красного, который не боится температуры и не трескается от нагревания. Кирпич используется пустотелый для облегчения нагрузки на фундамент. Печь может иметь разную форму и конфигурацию, от этого зависят не только её размеры, но и КПД, и степень сгорания топлива. Всем известная русская печь также складывается из кирпича, а потом обмазывается и белится. Но для современной дачи она не подойдёт: слишком велика и тяжела, трудна в постройке, кроме того, она должна постоянно протапливаться. После полного остывания она нагреет помещение лишь через несколько часов.

Намного лучше подойдут для дачного дома более компактные варианты с быстрым прогревом: «голландка» и «шведка». Обе этих печи не требуют сооружения грубы, тепло выделяют стенками, внутри которых проходит дымоходный канал. От количества колен и изгибов в канале зависит теплоотдача печи, степень сгорания топлива и другие факторы. Такие печи под силу сложить своими руками любому дачнику, если придерживаться инструкции.

Кирпичную печь можно выложить по своему проекту

Металлические печи

Материалом для этих изделий служит чугун либо сталь. Чугунные конструкции хороши тем, что имеют стенки большей толщины пористой структуры. Нагревшись, они медленнее остывают, продолжая отдавать тепло. У стальных своё преимущество — они меньше весят, так как сталь прочнее, и стенки печи делают тоньше. Такая печь, затухнув, быстро остывает, зато и нагревается за считанные минуты — для небольшого дома самое то.

Обзор рынка

К стальным печам принадлежит буржуйка — простейшая цилиндрическая печь с одной дверцей и дымоходом из простой трубы. При наличии материалов её можно сделать самостоятельно с помощью домашнего инверторного сварочного аппарата. Ставят на дачах и конструкции посложнее — печи «Булерьян», Бутакова. Их конфигурация позволяет работать печи как конвектору, прокачивая воздух через нагретые пламенем трубопроводы. Такие системы отличаются очень высокой скоростью прогрева.

Главный плюс металлических печей — это готовый вариант исполнения, достаточно взять и купить. С другой стороны, цена может оказаться выше, чем при самостоятельной кладке кирпичной печи.

Железная печь уже готова к использованию

Видео — Обзор отопительных печей для дачи

Узнайте, как установить печь-камин для дачи длительного горения, а также ознакомьтесь с рейтингом, в специальной статье на нашем портале.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Печь из кирпича для дачи своими руками

Если вы пришли к выводу, что будете выкладывать печь своими руками, то стоит определиться типом постройки. Шведка считается более функциональной, так как содержит духовку и варочную поверхность, а также ниши и отсеки для томления продуктов или сушки одежды и обуви. Голландка — чисто отопительная печь колонного типа, единственные отверстия в её стенах — это топка, зольник и дверцы для прочистки. Но это же обуславливает и её плюсы: простоту конструкции, надёжность и долговечность. К тому же, дачники не так уж часто готовят еду на печи. У большинства для этого есть либо газ в баллонах, либо электрическая плитка и духовка.

Начальная стадия кладки печи

По мнению мастеров-печников, возведение «шведки» вызвано скорее желанием получить множество функций в одном устройстве. К тому же, расположенная рядом с топкой чугунная духовка быстро разогревается и начинает нагревать помещение. То же делает и варочная панель. Но при этом малая топочная высота приводит к неполному выгоранию веществ в открытом пламени, как следствие — больше сажи и копоти, необходимость в частом обслуживании, а при отсутствии оного — засорение и снижение КПД. Поэтому в целях отопления лучше возводить «голландку» — она хоть и не позволит готовить на ней еду, зато доставит меньше проблем в ходе эксплуатации.

Классическая «голландка» не имеет зольника, колосниковой решётки и поддувала. Дрова, закладываемые в топку, благодаря этому хоть и горят дольше, но образуют больше сажи, а тепла получается меньше. Поэтому печники рекомендуют обустраивать классический зольник с колосником и дверцу для поддувала, что позволит не только лучше топить дровами, но иногда использовать в печи уголь или торф.

Типичная «голландка»

Фундамент

Несмотря на малый вес, ставить «голландку» без фундамента опрометчиво, так как лаги могут со временем просесть, и конструкция нарушится вплоть до трещин. Самый лучший вариант — сделать монолитное бетонное основание, армированное рифлёной арматурой. Можно и из полнотелого кирпича, но здесь риск растрескивания. Если в доме никогда не было печи, сначала нужно сделать отверстие в полу. Снимается чистовой пол, затем лаги распиливаются так, чтобы своими концами они опирались на столбики.

В полученном отверстии нужно снять верхний слой грунта и сделать подсыпку из песка и щебня. Поверх сооружается опалубка и вяжется арматура. Учитывая, что конструкция невелика по площади, допускается прут 10 мм. шаг между прутками — 40 см. Сделать нужно минимум два горизонтальных слоя. Залить всё бетоном и оставить сохнуть. После высыхания даже такому маленькому фундаменту лучше постоять пару недель, а то и месяц для осадки. Фундамент под стандартную печь обычно делают квадратом со стороной 120 см.

Лучший фундамент — из армированного бетона

Пошаговая кладка печи

Раствор для печной кладки испытывает постоянные колебания температуры. Когда печь протапливается, он сильно разогревается, в период зимнего простоя охлаждается до отрицательных значений. Цементный раствор не выдерживает таких перепадов и быстро растрескивается и выкрашивается. Для кладки печи используют глину. Можно купить её, но легче всего добыть самому, сделав яму на глубину 1 — 1,5 м.

Извлекая глину на поверхность, нужно проверить её жирность. Чем более она мягкая и пластичная, тем считается жирней. Оптимальное соотношение для раствора нормальной жирности — две части песка на одну часть глины. Песок можно брать карьерный, он также содержит глинистые частицы. Всё просеять через сито. На кладку ста кирпичей расходуется около 20 литров воды.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминовК замешиванию раствора нужно подходить очень ответственно

Шаг 1. Уложив на просохший и осевший фундамент рулонную гидроизоляцию, начинаем выкладывать печь. Лучше всего заранее распечатать себе схему порядовки на цветном принтере. Каждый уровень сделать на нумерованном листе, либо взять ватман и на нём представить всю схему.

Шаг 2. Кладка ведётся в полкирпича, лучше полнотелого, огнеупорного. Последовательно выкладывайте уровни согласно схеме порядовки. Где того требует схема, кирпичи нужно ставить на ребро либо скашивать. Между зольником и топкой укладывают колосниковую решётку.

Шаг 3. Дверцу поддувала, а затем и топки легче всего крепить на нихромовую проволоку. Она вставляется в отверстия на рамке дверцы, а затем закручивается в «косичку». Такие жгуты заводятся в глубину кладки на два кирпича и загибаются. Следующие слои перекрывают проволоку, а после застывания раствора дверцы оказывается посаженной «намертво». Главное — не допустить ослабления проволочного жгута. Под рамку дверцы закладывается асбестовый шнур для уплотнения.

Крепление дверцы

После возведения корпуса печи нужно оборудовать переход в дымоходную стальную трубу. Перед этим переходом устраивается заслонка для регулировки тяги. В дымоходных каналах устраивают дверцы для прочистки — обычно с двух сторон.

Обустройство дымохода

Дымоход проще сделать из трубы. Можно взять обычную толстостенную стальную — она дешевле, пропустить её через крышу и вывести на полметра выше самой высокой точки крыши. Сейчас в продаже имеются готовые сборные элементы, которые собираются с помощью замковых соединений. Всё, что для него нужно — это сваренные из профиля держатели. Такой сборный дымоход пригоден как для выведения через стену с коленным изгибом, так и через крышу. Первый вариант сделать легче.

Сборные элементы представляют собой сендвич из двух цилиндров из нержавеющей стали, между которыми проложен слой негорючего утеплителя. Если у вас просто стальная труба, её можно утеплить минеральной ватой — она не горит и не плавится даже при высоких температурах.

Фабричная замковая труба

Финишная отделка

В отделке для дачника открывается простор для фантазии. Можно отделать печь изразцами или огнеупорной плиткой, а можно просто побелить. Аккуратный красный кирпич с расшитыми швами и сам по себе неплохо смотрится. Ещё один вариант — взять стальной лист толщиной 1 — 1.5 мм, протравить или проворонить его и закрыть им печь, устроив декоративные заклёпки. Не забудьте уложить перед лицевой частью печи предтопочный лист. Он предохранит деревянный пол от возгорания, если уголёк или головешка вылетят из зольника или топки. Делают его обычно из нержавеющей стали.

Железная дачная печь своими руками — пошаговая инструкция

Простейший вариант железной печи — всем известная буржуйка, которая абсолютно нетребовательна к топливу. Облагороженные фабричные варианты могут исполняться из стали и чугуна, иметь декоративную отделку и стеклянную дверцу, устанавливаться на гнутые ножки. Но для самостоятельного изготовления важно другое: простота, надёжность, прямые линии конструкции.

Таблица 2. Характеристики популярных железных печей Бутакова.

Модель	Гимназист	Студент	Инженер	Доцент	Профессор
Объём помещения, куб. м	100	150	250	500	1000
Мощность, кВт	6	9	15	25	40
Размеры, см	37*66*78	37*66*78	44*76*89	57*97*115	67*111*125
Масса, кг	55	77	113	182	235
Диаметр дымохода, мм	120	120	120	150	200
Мин. высота дымохода от колосника, м	5	5	5	6	8

Удачным для самостоятельного изготовления является буржуйка Логинова. От обычной печки её отличает наличие двух полок вверху топки, которые более чем в два раза увеличивают путь сгоревших газов, увеличивают КПД и отдаваемое тепло.

Шаг 1.Раскрой материала. Начертив схему буржуйки на бумаге, прикиньте все размеры. Лучший вариант: 80 * 45 * 45 см. Помимо самой коробки внутри нужно будет расположить колосниковую решётку и две полки-отражателя. Все элементы лучше сделать съёмными. Раскрой вполне можно выполнить болгаркой, а фаску с краёв снять шлифовальным кругом.

Чертёж буржуйки Логинова

Шаг 2. Сперва свариваются вместе боковые и задняя стенки, точечно. Обстукиваются молотком для выравнивания, ставятся на дно, которое также приваривается, теперь уже по всему шву для жёсткости параллелепипеда. Колосниковую решётку можно сделать из листа стали толщиной не менее 4 мм, в которой можно вырезать продольные отверстия. По внутренним стенкам приваривается 4 отрезка арматуры, на которые ляжет колосник. Таким же образом устанавливаются верхние отражатели, но обязательно со смещением — нижняя ближе к передней стенке, верхняя — к задней.

Цены на популярные модели сварочных аппаратов

Сварочные аппаратыБоковые и задняя стенки сперва прихватываются

Шаг 3. Для навешивания дверки, петли сначала навариваются на неё, а потом на переднюю стенку. Дверка топки больше, чем поддувала. Задвижки проще всего сделать из насаженных на болт планок, которые будут заходить за приваренные к передней стенке крючки. Передняя стенка приваривается последней, после верхнего листа с отверстием под дымоход.

Вариант исполнения дверки

Шаг 4. Коробка готова. Для удобства снизу привариваются ножки из отрезков металлического уголка. К отверстию дымохода приваривается отрезок трубы, на который потом надевается остальная часть. В этом отрезке нужно сделать шибер, то есть заслонку, регулируя которую можно превратить обычную буржуйку в печь длительного горения. Принцип прост: если перекрыть шибер и закрыть дверцы топочника и поддувала, воздух будет поступать очень медленно, и дрова будут тлеть, а не гореть.

Заложив много древесины, можно растянуть одну топку на 8 — 10 часов — как раз достаточно, чтобы с комфортом поспать. В трубе сверлится два соосных отверстия, в ниж вставляется шпилька, наружный конец загибается на 90 градусов. Внутри отрезка трубы к шпильке приваривается железный кругляш чуть меньше диаметра трубы. Поворачивая шпильку вокруг оси, можно регулировать ширину открытого дымоходного канала.

Шибер позволяет сделать горение медленным

Шаг 5.Высота вертикальной трубы делается около 1,2 — 1,5 метра. Далее идёт наклонная часть длиной от полутора до двух метров. Она называется боров и также участвует в обогреве помещения, ведь горячие газы сильно разогревают её. Выводить наружу её лучше через стену, обложив на выходе стекловатой или минватой.

Грамотно организованный дымоход

Ставит готовую буржуйку надо на стальной лист. По бокам иногда навешивается экран. Он выполняет двоякую роль: защищает от соприкосновения с горячими стенками; нагреваясь сам, служит плоскостью, отдающей много тепла в помещение. Этими простыми мерами можно довести простую железную печурку в произведение инженерного искусства.

Очень кстати будет наша отдельная подробная статья, на тему — Смесь для кладки печи из кирпича, где мы детально разобрали правильные пропорции, а также советы по замесу своими руками.

Видео — Стильная печь-камин Plamen Tena

Используемые источники:

• https://bazila.net/stroyka-i-remont/samodelnyj-kirpich-v-domashnikh-usloviyakh.html
• http://materialyinfo.ru/pech-iz-kirpicha/
• https://znatoktepla.ru/pechi/prostaya-pechka.html
• https://remont-book.com/pechka-dlya-dachi-na-drovax/
