Собираетесь сделать ремонт в туалете и не знаете, что делать с водопроводными трубами? Согласитесь, замаскированный трубопровод выглядит куда эстетичней.
Для этой цели используются различные уловки и материалы. Часто для работы приглашают специалистов из строительной организации. Особенно, когда требуется соорудить короб для труб в туалете из гипсокартона. Если же бюджет ограничен, а трубы совершенно не вписываются в интерьер, то все можно исправить самостоятельно, подобрав более простой вариант.
В этой статье речь пойдет о способах маскировки трубопровода. Мы расскажем о том, какие инструменты и материалы для этой цели потребуются. Материал сопровождается тематическими фотографиями и видеороликами, которые наглядно демонстрируют, как собственными руками можно замаскировать трубопровод в туалете.
Простейший способ – декор
Когда в бюджете не предусмотрены расходы на ремонт, а трубы в туалете порядком раздражают, можно обойтись минимальными тратами. Речь идет о декорировании видимых частей трубопровода.
Этот метод может стать настоящим спасением, когда глава семейства вместо ремонта выбирает иные способы проведения досуга – например, рыбалку или баскетбол с друзьями. Тем более, что с декорированием может справиться как женщина, так и мужчина. Главное, чтобы было вдохновение.
Недюжинная фантазия и свободное время в выходной день помогут превратить кабинет задумчивости в реалистичные джунгли
В зависимости от предпочтений и настроения, трубопровод можно замаскировать под что угодно – превратить в дерево, в животное или украсить его красивыми декоративными элементами.
Основные виды декорирования:
- наклеить поверх труб пленку с подходящим рисунком;
- окрасить водоустойчивой краской под цвет стен в туалетной комнате;
- изобразить уникальный узор или воспроизвести ствол березы, кору дуба или прочий материал с помощью красок;
- использовать декоративные камни, бусины, цепи, бечевку и прочие элементы, применяемые для рукоделия.
Самый простой и удобный вариант – окрасить трубы краской, гармонично сочетающейся по цвету с отделкой стен. Или же наклеить пленку с узором.
Галерея изображенийДекоративная краска, ракушки, бусинки – все это поможет надежно спрятать трубы, соорудив из них настоящее произведение искусстваОдиноко стоящую трубу в туалете можно превратить в веселого мультяшного персонажа, используя разноцветные нитки, крючок или спицы для вязанияЛюбители рисовать могут воплотить свое оригинальное видение кабинета раздумий, замаскировав трубопровод с помощью водостойких красок и кисточкиКогда дизайн комнаты позволяет, трубу можно задекорировать цветными камнями или нанести неповторимый узор на ее поверхностьДекоративная краска, ракушки, бусинкиТрубу можно превратить в жирафаИз трубы в туалете сделать березуНеповторимый узор на трубах
Здесь важно, чтобы материал мог выдерживать влажную среду и высокую температуру, если по одной из труб поступает в квартиру горячая вода.
Для туалетной комнаты лучше использовать водоэмульсионную краску, подобрав наиболее благоприятный оттенок, способный гармонично вписаться в общую стилистику помещения
Метод декорирования также замечательно подходит для маскировки труб на кухне или в ванной. Кроме декора для труб в этих помещениях можно использовать и другие способы укрытия коммуникаций.
Рекомендуем вам также ознакомиться с лучшими вариантами маскировки газовых труб, применяемыми изобретательными хозяевами.
Второй способ – покупка готового короба
Еще один вариант – использование короба для труб. Это может быть сооружение самодельной конструкции или покупка готового заводского изделия. Более простой – второй способ.
Форма и размер покупных коробов позволяет подобрать именно тот вариант, который успешно замаскирует наружные части трубопровода не только в туалете, но и спрячет трубы отопления в других комнатах.
Существенный недостаток – готовые короба не удастся использовать в санузлах со сложной геометрией коммуникационных систем. Это когда труб много, и они хаотично расположены по всему помещению.
Галерея изображенийМеталлический короб отлично впишется в интерьер туалета, выполненного в стиле хай-текПластиковый короб поможет скрыть трубы, главное, чтобы они располагались горизонтально или вертикально в комнатеСреди готовых коробов можно подобрать нужную расцветку. Если такой не оказалось, то белому коробу с помощью цветной краски легко придать желаемый оттенокГотовый короб из экструдированного полистирола также требует внешней отделки – можно поклеить обои или уложить поверх такой основы плиткуМеталлический короб для защиты коммуникацийПластиковый короб поможет скрыть трубыМожно подобрать нужную расцветку коробаГотовый короб из экструдированного полистирола
Что касается материала и цвета готовой конструкции, то здесь есть где разгуляться фантазии покупателя – можно подобрать практически под любой дизайн помещения.
Когда же в палитре понравившегося материала отсутствует нужный цвет, это можно исправить с помощью влагостойкой краски и кисточки.
Монтировать усовершенствованную конструкцию можно лишь после полного высыхания краски. Точное время следует посмотреть на банке – производитель обязательно указывает эту информацию на этикетке своей продукции.
Пластиковый короб имеет эстетичный вид и в случае необходимости может быть легко демонтирован, чтобы получить доступ к трубе
Процесс монтажа предельно прост – нужно рулеткой измерить нужную длину и, поставив отметку карандашом, аккуратно отрезать лишнюю часть конструкции.
Затем присоединить короб к стене крепежами или жидкими гвоздями – все зависит от типа материала, из которого изготовлена конструкция и рекомендаций производителя по ее монтажу.
Третий способ – сборка короба-самоделки
Часто вариант с декорированием труб попросту не подходит – слишком много труб и расположены они не самым удобным образом. Здесь придет на помощь другой метод маскировки – обустройство короба, внутри которого и будут находиться все трубы.
Этап #1 – определяемся с конструкцией короба
Вариант с обустройством короба для маскировки всех труб, проходящих сквозь туалетную комнату, наиболее популярен среди пользователей.
Это не только эстетичное, но и практичное решение – один раз установив конструкцию, можно забыть о трубах, как минимум, до следующего капитального ремонта.
Давайте для начала разберемся детальнее с наиболее популярными типами конструкции короба – со сплошной стенкой и открывающейся.
Вариант #1 – короб со сплошной стенкой
Короба со сплошной стенкой состоят из каркаса, стенок и, при необходимости, облицовочного материала. Также они обязательно должны быть оборудованы люком для проведения ревизии – осмотра внешнего состояния трубопровода и перекрытия вентилем подачи воды в дом/квартиру.
Внутри такой конструкции спрятаны все трубы, а также, там может прятаться сливной бачок подвесного унитаза и биде, бойлер и прочие неприглядные коммуникационные элементы.
Короба бывают самых различных форм и размеров. Часто короб во всю высоту комнаты называют фальш-стеной. Такое решение используют при вертикально проходящем трубопроводе.
Если трубы идут вертикально, то соорудить фальш-стену можно своими руками, поставив профиль и прикрепив к нему гипсокартон
Особой любовью пользуются пластиковые панели – их легко установить и снять при необходимости. Да и цена этого материала более чем доступная.
Тем не менее, даже делая короб из пластика, следует предусмотреть отверстие, которое легко будет открываться в том месте, где стоит вентиль для перекрытия подачи воды.
Если же фальш-стена изготовлена из гипсокартона и облицована сверху плиткой, то наличие ревизионного окна является необходимостью – в случае каких-либо проблем с трубопроводом должен быть удобный доступ к трубам.
Ревизионное окно можно замаскировать, облицевав его, как и всю стену, такой же плиткой. Главное, чтобы у дверцы был надежный механизм, рассчитанный на вес плитка+плиточный клей
Вариант #2 – конструкция с открывающейся стенкой
Вторая разновидность коробов – с открывающейся внешней стенкой. Причем, стена может открываться полностью или ее определенная часть.
Строение этих конструкций схоже со строением короба со сплошной стенкой, но отличается наличием полок внутри – свободное место рядом с трубами часто используют как шкаф.
Галерея изображенийШкаф с раздвижными дверцами особенно стильно смотрится в качестве фальш-стены в туалетной комнате. На его полках можно уместить много полезных хозяйственных мелочей и бытовой химииБолее простой вариант – жалюзи во всю ширину стены за унитазом. За такой дверцей надежно спрячутся как трубы, так и бытовая химияДля деревянного шкафа с распашными дверцами лучше выбирать влагостойкий материал. Также, не следует закрывать вентиляционное отверстие – оно необходимо для полноценного воздухообмена в комнатеЧтобы внутри сантехнический шкафчик выглядел эстетично, можно трубы окрасить в цвет полок шкафа или дополнительно спрятать их в готовый короб нужного оттенкаШкаф с раздвижными дверцамиЖалюзи во всю ширину стены за унитазомДеревянный шкаф с распашными дверцамСантехнический шкафчик изнутри
Также, часто при вертикально расположенных трубах внешняя стена собирается из разных материалов – например, внизу пластиковая панель, а сверху сантехнические жалюзи или рулонная штора, за которой прячется шкафчик с полочками.
Ролеты в качестве внешней стенки короба чаще используются в Америке и европейских странах – у нас они не так популярны, ведь выглядят довольно просто
Владельцы предпочитают в своих туалетных комнатах сооружать капитальные многоуровневые короба из гипсокартона или ставить пластиковые панели. Тем более, что выбор расцветок последних способен порадовать своим разнообразием и малой стоимостью.
Открывающаяся стена – крайне удачное решение, особенно, когда за ней расположились не только трубы, но и другие коммуникационные элементы – бойлер, приборы учета воды и прочее.
Здесь несомненно выигрывают ролеты, имея основное преимущество – они поднимаются, открывая все внутреннее пространство короба. А если понадобится, то могут быть полностью демонтированы за пару секунд.
Для любителей оригинальных решений производители предлагают необычные жалюзи – это модели с 3D-изображениями животных, природы или птиц
Этап #2 – выбираем форму и размер конструкции
Форма и размер будущего короба, за которым будут прятаться трубы в туалете, полностью зависит от особенностей трубопровода. В каждом конкретном случае будут свои нюансы.
Так, если в помещении идет полномасштабный ремонт с заменой труб с привлечением строительной бригады, то следует с ними сразу же обсудить вопрос о сооружении короба, за которым спрячутся трубы.
Количество труб в каждом санузле индивидуально. Равно как и их расположение – вариант размещения короба полностью зависит от этого фактора
Это же касается и размеров короба – чем меньше труб, тем проще их будет замаскировать.
Самое основное условие – выдерживать расстояние в 3 см от самой крайней точки наиболее выступающей трубы или прибора учета воды, если такой установлен в туалетной комнате.
Удобный вариант, когда все коммуникации расположились вдоль одной стены туалета – так работать предстоит лишь с этой частью помещения
Расположение трубопровода вдоль одной из стен туалета является наиболее удобным вариантом. При желании все коммуникации удобно будет замаскировать, поставив фальш-стену из гипсокартона. А сверху можно будет декорировать тем же отделочным материалом, что и остальные стены в комнате.
Помимо фальш-стены форма короба для маскировки труб может быть:
- прямоугольная или квадратная протяженностью сверху-вниз или слева-направо;
- угловая или сложной формы в виде многоугольника, чтобы максимально сэкономить полезное пространство туалетной комнаты;
- ступенчатая, когда в одном помещении установлено несколько коробов различной высоты;
- круглая.
Сложнее всего реализовать многоуровневую ступенчатую конструкцию – предстоит сначала сделать набросок на бумаге и рассчитать протяженность каждого из коробов.
Затем просчитать количество требуемых материалов и, купив все необходимое, приступать к монтажным работам.
Галерея изображенийПрямоугольная форма короба собирается проще всего – с этой задачей под силу справиться даже неопытному домашнему мастеруСложная форма короба для труб позволяет задействовать для обустройства конструкции минимум места, вот использовать гипсокартон для этих целей будет неудобноМногоуровневый вариант короба или ступенчатый не только эффективно скроет трубы в туалете, но и позволит установить на полученные открытые полочки различные декоративные предметы интерьера – вазу с цветами, статуэткуКруглая форма короба возможна при покупке готовых конструкций, в ассортименте предлагаемых различными производителямиПрямоугольная форма коробаСложная форма короба для трубМногоуровневый вариант коробаКруглая форма короба
Этап #3 – сооружаем самодельный короб
Конструкцию для маскировки трубопровода в туалетной комнате можно изготовить своими силами или пригласить мастеров.
Вне зависимости от типа материала, выбранного для обустройства короба, не следует забывать о ревизионном окне – доступ к трубам должен быть максимально простым
Среди материалов, используемых в изготовлении коробов, чаще всего следующие:
- пластиковые панели;
- влагостойкий гипсокартон;
- влагостойкие панели МДФ или фанера;
- сантехнические ролеты, рулонная штора, жалюзи.
Если гипсокартон требует дополнительной отделки плиткой, обоями или прочим материалом, то все остальные варианты используются в качестве финишного покрытия.
Галерея изображенийРазнообразие расцветок пластиковых панелей позволяет подобрать их под цвет плитки или обоев, которыми отделаны стены в туалетной комнатеГипсокартон для обустройства короба в туалете следует выбирать влагостойкий. Особенно, если санузел совмещенный с ванной комнатойПанели МДФ благодаря своему разнообразию являются отличной альтернативой пластику. Главное выбирать влагостойкиеСантехнические жалюзи для туалетной комнаты бывают вертикального и горизонтального типа. А расцветку можно подобрать, исходя из личных предпочтений – с тигром, цветочками, в полоску или сплошные одного цветаРасцветки пластиковых панелейГипсокартон для коробаПанели МДФ для коробаСантехнические жалюзи для туалетной комнаты
Чтобы установить панели или жалюзи, предстоит соорудить каркас. Для этого используют металлический профиль или деревянный брусок. Также пригодятся саморезы, строительная сетка и шпатлевка для выравнивания стыков.
Из инструментов – уровень, рулетка, шуруповерт, болгарка, карандаш
Прежде, чем приступить к монтажу стен короба, лучше вырезать детали из картона и проверить, все ли так, как запланировано

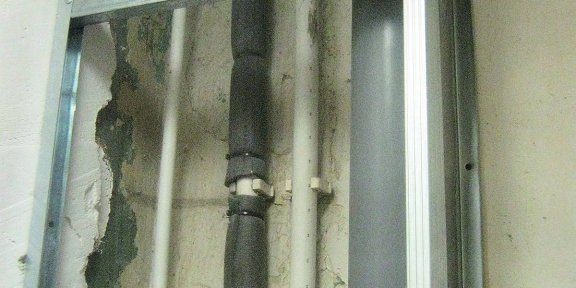

Когда материал выбран, нужно соорудить каркас, закрепив металлические профили или деревянные бруски саморезами.
На эту основу предстоит монтировать панели или листы гипсокартона.
Если короб обшит гипсокартонными листами, то его сверху предстоит облицевать плиткой, наклеить мозаику или обои – тот же материал, что и на стенах туалетной комнаты
Каждый из рассмотренных вариантов маскировки труб интересен по-своему. Какой из них выбрать для своей туалетной комнаты – зависит от ваших потребностей и расположения труб.
А также наличия свободного времени на обустройство и желания это сделать. Ведь для маскировки труб в небольшом туалете потребуется значительно меньше времени, чем в санузле совмещенного типа.
У нас на сайте также есть инструкции по изготовлению короба в ванной и подборка лучших идей, которые помогут надежно спрятать трубы в совмещенной ванной комнате и в туалете. А еще полезные рекомендации по обустройству сантехнических люков, которые понадобятся при сооружении короба в ванной и в туалете.
Рекомендуем вам ознакомиться с этими материалами:
Выводы и полезное видео по теме
Спрятать многочисленные трубы в туалете можно за пластиковым коробом.
В видео продемонстрировано, как это правильно организовать:
Короб для маскировки трубопровода может быть функциональным – достаточно оснастить пространство полочками, на которых удобно разместятся полезные бытовые вещички. Об этом видео ролик:
Когда особенности трубопровода не позволяют полноценно использовать шкаф для хранения бытовых мелочей в туалете, его можно усовершенствовать. Как это сделать, подскажет видео:
Короб можно изготовить из гипсокартона. Этапы проведения работ и декорирование готового короба приведены в видео ролике:
Закрыть трубы помогут сантехнические жалюзи и шторы-ролеты. Подробнее о таком способе в видео:
Выбор оптимального варианта маскировки труб в туалете полностью зависит от особенностей их расположения в этом помещении. Чем компактнее они разместились, тем проще их будет скрыть.
При желании можно самостоятельно изготовить конструкцию из пластиковых панелей или поставить сантехнические ролеты – все это легко монтируется, а при необходимости, не менее легко разбирается.
Вы своими руками изготовили оригинальный короб для труб? Расскажите, какой материал вы использовали для этого, сколько времени у вас ушло и довольны ли вы полученным результатом. Пишите свои комментарии в блоке под этой статьей, добавляйте фото собственноручно изготовленного короба – ваш пример вдохновит многих домашних умельцев!
Интерьер самой красивой ванной может быть испорчен многими причинными факторами. Среди них оставленные без прикрытия коммуникационные трубы, счётчики воды, вентили и иные элементы являются самыми частыми источниками несуразности. Разумеется, с этим обстоятельством необходимо бороться.
Чтобы помещение отличалось и радовало своей завершённостью и аккуратностью все неприглядные элементы следует грамотно спрятать. Осуществлять эту задумку нужно разумно.
Посмотрите видео как спрятать трубы в короб
Учитывая все нюансы, можно констатировать, что оптимальным решением будет создание многофункционального короба. Рассмотрим подробнее технологию создания в ванной комнате такой своеобразной маскировки из ПВХ-панелей.
Преимущества пластикового короба для труб в ванной
Закрывающий трубы короб можно исполнить из различных материалов, однако, наиболее популярными являются варианты из гипсокартона или пластиковых панелей. Оба эти решения по-своему замечательно, хотя короб из ПВХ, с функциональной и практической точки зрения, превосходит гипсокартонный аналог. Прежде всего, он выгодно отличается следующими достоинствами:
— отсутствие надобности в последующем декорировании конструкции. Панели, в отличие от гипсокартона, по своему прямому предназначению являются отделочным материалом, исполняющим функцию финишной отделки;
— возможность быстрого демонтажа короба без порчи материала. Такая полезная особенность особенно актуальна для различных трубопроводов, имеющих резьбовые или фитинговые стыковочные соединения. Такие места очень часто ломаются и дают протечки, поэтому доступ к ним не должен быть сложным;
— простота монтажа ПВХ-короба. Самостоятельная сборка конструкции быстро выполнима, не нуждается в специальных или дорогостоящих приборах и инструментах;
— лёгкость ремонта и хорошая деформационная устойчивость. Используемый для производства панелей пластик весьма гибкий, но при этом очень прочный, что обуславливает повышенную устойчивость материала к повреждениям. В случае порчи панели, осуществляется быстрая и лёгкая её замена на новую деталь;
Читайте также: Как провести коммуникации в доме своими руками
— компактность и вместительность короба из ПВХ. Панели обладают незначительной толщиной, благодаря которой созданная конструкция будет занимать мало места в ванной, оставаясь при этом довольно вместительной;
— короб из пластика практичный и функциональный – его можно многократно разбирать и заново монтировать, а также если есть свободные внутренние пространства, хранить в нём различные принадлежности и вещества, например, очищающие средства, щётки и т. п.;
— доступная общая стоимость. Пластиковые панели, крепёжные элементы, каркасные профили и прочие материалы не отличаются дороговизной и дефицитностью.
Минусы ПВХ-короба для маскировки труб в туалете
Характеризующиеся множеством положительных качеств короба из пластикового материала не лишены некоторых недостатков. Конечно, они не столь существенны, но упомянуть их стоит:
— горючесть и температурная деформация – при контактном воздействии критических температур, например, огонь или искры от сварки, материал плавится, горит с продуцированием высокотоксичного дыма;
— едкий запах – неустранимый спутник всех ПВХ-изделий;
— низкая экологичность – свойство, присущее всем поливинилхлоридным материалам (линолеум, трубы, плинтуса и т. п.). В результате естественного распада, этот полимер выделяет некоторые летучие соединения в воздух. Они способны вредить здоровью, но из-за крайне непродолжительного контакта, человек не получает токсической дозы.
Монтаж пластикового короба: подготовительный этап
Перед монтажом маскировочного короба из ПВХ-панелей необходимо исполнить ряд приготовлений:
— внимательно ревизовать каждую трубу, вентиль, счётчик и места их соединений. Если обнаружиться какой-либо дефект, то его следует тут же устранить, пока имеется прямой доступ к коммуникациям;
Совет! Когда перед установкой короба выполняется проводка новых труб, нужно постараться прибегнуть к минимальному количеству соединений, разводок и небольших вставок. Каждый такой элемент потенциально опасен в плане внезапной поломки, сопровождающейся протечкой воды!
— тщательно проанализировать вид (размеры, форма) короба для маскировки коммуникаций. Здесь возможны несколько вариантов – конструкция может закрывать всю протяжённость труб или скрывать лишь малый участок. Последнее решение позволит сберечь свободное пространство и сэкономить материал. Первый проект хорош тем, что появляется возможность создания дополнительных пространств для хранения подручных моющих средств, щёток, бытовой химии, ветошей и т. п.;
Читайте также: Автономная канализация для частного загородного дома
— внимательно провести точные замеры и грамотно нарисовать детальный чертёж короба. Тут необходимо предусмотреть каждый нюанс, к примеру, места люков и их размер для удобного доступа к вентилям, сомнительным соединениям и счётчикам;
Рекомендация! Если планируется плиточная отделка стен, то будет рациональнее сначала установить короб. Конструкция скроет участок стены, на которой не придётся класть плитку!
— ориентируясь на точный чертёж, рассчитать требующееся количество материала, с учётом обязательного 8%-го запаса.
Необходимый инструмент и материалы
Чтобы сделать качественный пластиковый короб потребуются:
— реечные или листовые пластиковые панели;
— каркасные стальные профили стоечного (маркировка cd) и направляющего (пометка ud) типа;
— пластиковые плинтусы для закрытия шовных стыков;
— саморезные винты;
— силиконовый герметик;
— остро заточенный монтажный нож и строительный уровень;
— смотровые люки-дверцы.
Монтаж остова для короба из панелей ПВХ
Самостоятельная сборка каркаса из металлических профилей процесс, в принципе, несложный. Следует придерживаться отмеченных ниже этапов:
— установить на прилежащих к углу стенах профили направляющего типа, которые будут определять размеры создаваемого короба. Ровность всех монтажных манипуляций необходимо контролировать пузырьковым или трубным строительным уровнем;
Подсказка! Надёжно прикрепить стальной профиль к стене можно при помощи дюбелей и конфирматов (еврошурупы). Когда монтаж выполняется на кафельную облицовку, нужно использовать саморезы (диаметр 3,50, длина 25,0 мм) по металлу, которые следует вкручивать в межплиточные шовные промежутки!
— приступить к формированию внешнего угла. Для этого требуется скрутить угловую стойку из направляющих оцинкованных профилей. Полки этих элементов должны быть обязательно направлены (прямой угол) в разные стороны и скреплены саморезами-«блошками», имеющими концы, заточенные как сверло для металла;
— профиль cw нарезать на фрагменты, соответствующие по размеру длине и ширине монтируемой конструкции. Зафиксировать на стене угловое ребро жёсткости, в которое следует вставить конец нарезанных профильных элементов. Другие их концы вставляются в направляющие профили, установленные ранее (на 1-м этапе). В результате при помощи профиля соединяются обе части угла;
Читайте также: Как правильно обустроить дренаж вокруг дома?
— добавить перемычки для крепления ПВХ-панелей, которые нужно размещать через 50,0-сантиметровые промежутки;
— установить оставшийся угловой профиль по аналогичной методике на противоположную стену.
Обшивка каркаса панелями из пластика
По завершении сборки остова, можно приниматься за его обшивку. Удобнее крепить панели по такой схеме:
— аккуратно, остерегаясь деформирования, зафиксировать стартовый профиль на ранее установленном ud-профиле при помощи саморезных винтов «блошек»;
— замерить и отметить маркером фрагмент ПВХ-панели требуемого размера. Отрезать его монтажным ножом;
— закрепить одну панель в начальном (стартовом) профиле. Другую панель надлежит приладить к угловому профилю, который, в свою очередь, прикрепляется к второй плоскости собираемого короба. Все крепления выполняются посредством «блошек»;
— вторая сторона короба собирается аналогичным способом. На последней ПВХ-панели нужно закрепить стартовый стальной профиль. Затем необходимо зафиксировать её;
Особенность! Если осуществлять крепление при помощи герметика, то конструкцию в будущем можно разобрать очень быстро при форс-мажорных обстоятельствах!
— вырезать отверстия для доступа к важнейшим частям закрытых коробом труб: стыковые соединения, счётчики, разводка, краны и т. п.;
— в созданные проёмы вставляются декоративные люки и закрепляются силиконовым герметиком;
— завершается облицовка установкой декоративных плинтусов на стыковых соединениях панелей с потолком, стенами, полом и между собой.
Заключение
Учитывая вышеописанную технологию и важные конструктивные нюансы, можно без затруднений самостоятельно соорудить короб из ПВХ-панелей, который великолепно замаскирует все трубы в ванной комнате.
Такое скрытие проходящих в ванной коммуникаций делает помещение эстетически более привлекательным, улучшая его дизайн. Кроме того, создаются дополнительные пространства для систематизированного хранения необходимых составов, моющих средств, щёток, ветошей и т. п.
Поделиться:</span>Пластиковый короб для труб в туалете и ванной: преимущества и недостатки, монтаж обновлено: Май 17, 2017 автором: Скажем нет открытым коммуникациям
Назначение сантехнического узла всем предельно понятно. Также понятно и то, что в нем проходит множество труб, которые никак не могут сделать внешний облик помещения привлекательным. По этой причине в последнее время стало очень модным прятать коммуникации в короба. Такая мера позволяет сделать ванную комнату привлекательнее на вид, но снижает возможность доступа к трубам при необходимости ревизий или устранения аварий. Сегодня мы с вами поговорим о том, как собрать короб для труб в ванной так, чтобы это было и красиво, и функционально.
Материалы для изготовления коробов
Первое, с чем вам предстоит столкнуться – это выбор материала, и которого короба будут делаться. Определяющим фактором для принятия решения будет основная отделка стен – обычно тот же материал нужно поставить и на короб, чтобы он смотрелся органично и не выделялся пятном в общей композиции.
И короб, и стены обложены одинаковым кафелем
Хотя это не столько правило, сколько рекомендация, так как нередки случаи сочетания совершенно разных материалов. Представьте себе ситуацию, когда вы купили квартиру, а там уже сделан неплохой ремонт, который вы явно переделывать не собираетесь, а вот трубы, почему то не закрыли. Найти такой же кафель может стать проблематичным, да и его укладка потребует больше опыта, сил и времени. В таком случае выручить могут различные декоративные короба. Собрать их можно из пластика или, например, вагонки. И если у вас есть чувство цвета, то вставка не будет выглядеть чужеродно. Да и в любом случае это будет смотреться аккуратнее, чем открытый стояк и разводки.
Иной раз люди идут и вовсе на нестандартные решения. Посмотрите на следующую фотографию и оцените идею автора.
Закрывает трубы роллет
- Трубы здесь находятся в стеновой нише, которую предприимчивый хозяин решил закрыть рольставнями. Выглядит необычно, но, согласитесь, весьма привлекательно и, что главное, у человека остается полный доступ ко всем коммуникациям. Ставим автору пятерку с плюсом от нашего ресурса за предприимчивость.
Пластиковый короб
- На следующем фото показан вариант из пластика. Этот же материал использован для потолка, поэтому короб не выбивается из общей картины, несмотря на то, что стены обложены кафелем.
- Однако если у вас в помещении идет капитальный ремонт, тот мы вам советуем сразу все делать, как положено, не экономя на мелочах. Тем более, это существенно упростит процедуру отделки стен.
Итак, по итогу все короба можно разделить на два вида – декоративные и декоративно-функциональные, которые изначально собираются из материалов, не нуждающихся в отделке, и используемые в качестве основания под керамическую плитку. Во втором случае применяется гипсокартон, гипсоволокно и ОСП панели. Сегодня мы разберем установку двух вариантов коробов: из пластика и гипсокартона.
Гипсокартонный короб в ванную
Начнем с гипсокартона, как более популярного и универсального варианта. Работать с этим материалов одно удовольствие. Он легок в обработке и позволяет собирать конструкции практически любой конфигурации.
Инструменты
Для работы нам потребуется следующий набор инструментов:
Таблица 1. Инструменты для работы.
| Инструмент, фото: | Описание, назначение: |
|---|---|
| Перфоратор | Гипсокартон крепится на каркас, который в свою очередь привязывается к стенам, полу и потолку. Соединение выполняется на дюбель-шурупы или анкер-клинья, которые вставляются в отверстия, проделанные в бетонных и кирпичных стенах перфоратором. Сам инструмент не требуется профессиональный, так как объем работ будет не очень большим. |
| На фото сетевой шуруповерт | |
| Ножницы по металлу | Этот профиль придется резать по размерам короба. Профессионалы на больших объектах делают это электрическим инструментом, а нам хватит и ножниц по металлу, так как составляющих будет не так уж много. |
| Рашпиль по гипсокартону | При резке гипсокартона получаются неровные края, которые могут выступать за плоскость короба и мешать укладке плитки в дальнейшем. Исправить ситуацию проще всего вот таким рашпилем, который можно приобрести по цене не более 100 руб. |
| Канцелярский нож | Резать гипсокартон можно очень легко и быстро канцелярским ножом. Используется он только для прямого реза. Для фигурного дополнительно потребуется ножовка. |
| Инструмент для разметки | Вам понадобятся рулетка и маркер. Для самого гипсокартона можно использовать и карандаш – для профилей он подходит не всех, так как по оцинкованному покрытию рисовать он не будет. |
| Водяной уровень | Очень важно выставить каркас строго по уровню, так как он может послужить прекрасным основанием для опирания стеновой плитки при отделке. Для определения горизонта лучше всего использовать водяной уровень или лазерный нивелир. На крайний случай пользуемся пузырьковым уровнем, но будьте внимательны, так как он может дать погрешность в измерениях. |
Цены на популярные модели перфораторов
Перфораторы
Набор мы, конечно, назвали не весь, так как постоянно возникает необходимость в разной мелочевке. Например, дюбель-шурупы можно не закручивать а забивать, тогда пригодится молоток, или можно соединять профили просекателем и так далее. Если что-то важное мы упустили, то оно всплывет по ходу описания работ.
Материалы для работы
Проще всего короб собрать из следующих составляющих:
Таблица 2. Материал для работы.
| Материалы, фото: | Описание: |
|---|---|
| Направляющий потолочный профиль | Профилей существует много разновидностей, но самый удобный для наших целей – это потолочный 27*28 мм. Имеет он п-образную форму без ребер жесткости. Прочность элемента будет целиком зависеть от толщины металла – лучше всего брать вариант на 0,6 мм. |
| Гипсокартон | Гипсокартон мы будем использовать только влагостойкий. Он имеет зеленый цвет оболочки. Подойдет и стеновой и потолочный вариант, так как конструкция будет впоследствии усилена приклеенной сверху керамической плиткой. |
| Дюбель-шуруп | Пластиковые дюбель-шурупы будут надежно связывать каркас и стены. Купите вариант со шляпкой грибком. На фото показан потай – он тоже может использоваться, но первый вариант будет держать лучше. Размеры крепежа 6*40 мм. Такой же к перфоратору берется бур. |
| Саморез «клоп» | Эти 9-ти мм коротыши используются для связки профилей между собой. Заменить их можно моделью с прессшайбой, но вкручивать их в металл несколько тяжелее. |
| Саморезы для металла |
Цены на гипсокартон и листовые материалы
Гипсокартон и листовые материалы
Теперь давайте пару слов о том, как рассчитать количество материала. Понятно, что крепеж мы высчитывать поштучно не будем, поэтому берем «на глаз», с небольшим запасом – стоят они недорого и всегда пригодятся при случае в хозяйстве.
Гипсокартона, скорее всего, хватит и одного листа, если протяженность труб не очень большая. Вообще лист имеет размеры 120*250 см. Используйте эти данные при расчете.
Профиль тоже рассчитать нетрудно. Нужно замерить длину будущего короба. Допустим, получилось 2,5 м. Умножаем это число на три, так как будет три пояса. В нашем случае получается 7,5 м. Длина одного профиля составляет 3 м, значит, нам нужно купить 3 штуки – обрезки пойдут на формирование упоров по бокам. Для этого требуется знать глубину и ширину короба.
Совет! Если стороны короба приближаются к 50-ти см, то лучше установить в него дополнительные перемычки из профиля ПН 27*60 для надежности. Также увеличиваем количество поясов до 4-х.
Последний момент, который стоит рассчитать – это периметр ревизионного люка. Он тоже будет иметь жесткое основание. Подробно вы увидите все дальше.
Возникли сложности в изготовлении короба? Более подробная информация в нашей специальной статье! Все о типах коробов, плюсов и минусов конструкций. Также подробная инструкция об изготовлении каркаса и установке гипсокартона.
Сборка гипсокартонного короба под трубы
Стояк – канализационная и водопроводные трубы
Итак, перед нами обычная ванная комната многоэтажки, через которую проходит стояк канализации и водопроводных труб. От нас требуется красиво все это прикрыть и оставить доступ к ревизии и водяным счетчикам. Действовать мы будем в следующем порядке:
Шаг 1. Разметка контура короба.
Размечаем контуры короба
- Все, как обычно, начинается с разметки. Для этого нам потребуются отвес, карандаш, красящая нить, угольник и рулетка (не всегда).
- Находим на трубах самые выступающие части. Это могут быть соединения, краны, счетчики, ревизия на канализации и так далее. При помощи угольника переносим их уровень метками на стены. Затем добавляем к точкам 3 см в стороны, от стояка. Как вы поняли, размечаем мы сейчас сразу обе плоскости. Если сделать нужный отступ мешают какие-то препятствия, то приложите ПНП профиль и посмотрите, самое оптимальное его положение, учитывая при этом толщину используемого гипсокартона и плитки, которая на него потом ляжет – 2,5 см, чтобы не ошибиться.
- Затем берем отвес или лазерный уровень и ставим метки внизу и вверху стены, ориентируясь на отметины, полученные с учетом 3-х см. При помощи красящей нити соединяем точки и получаем ровную линию от потолка до пола.
- Далее нужно разметить потолок. Эта часть самая сложная. Прикладываем к стенам поочередно угольник и рисуем две пересекающиеся линии. Что тут сложного, спросите вы? А то, что далее нам нужно проверить углы, которые у нас получились. Естественно, у стен будет ровно по 90 градусов. Проверяем внешний угол, который в идеале должен быть таким же. Используем для этого тот же угольник или транспортир. При обнаружении больших перепадов, следует линии перерисовать так, чтобы получилась наименее заметная разница.
Пол можно разметить и после привязки направляющих к стенам и потолку
- Далее берем отвес, и прикладываем его нитью к точке пересечения прямых, чтобы спроецировать ее на пол. Сделать эту работу можно и лазерным уровнем, а вот пузырьковый может обмануть. Поступаем мы только так. Отдельно промерять по угольнику и рулетке нельзя, так как в итоге внешний угол может получиться заваленным.
- Найдя нужную точку, соединяем ее с линиями на стенах.
Шаг 2. Монтаж профиля.
Монтируем профиля
- Ножницами по металлу отрезаем два профиля чуть меньше высоты комнаты, чтобы мы не уперлись в потолок при их установке. Берем в руки перфоратор, выравниваем внешний край профиля по линии на стене и аккуратно начинаем сверлить, стараясь ничего не сдвинуть. Начать следует от потолка, отступив от него сантиметров 50. Затем вставляем в получившееся отверстие дюбель шуруп и закручиваем его.
- Переходим на низ и повторяем процедуру в точности. Убеждаемся, что профиль стоит ровно по линии, после чего начинаем крепить его по всей длине, с шагом в 40-50 см.
- Крепим по два отрезка профиля, как показано на фотографии на пол и потолок.
Совет! Даже самый короткий профиль нужно крепить не менее чем на 2 дюбель-шурупа, чтобы он не вращался.
Лайфхак от мастера
В ситуациях, когда поперечины нужно будет присоединить к направляющим в труднодоступном месте, их установить лучше сразу, а только потом крепить профиль к стене.
Шаг 3. Монтаж угловой стойки.
Монтируем угловую стойку
- Далее нужно закрепить угловую стойку. Сделать это несложно, но стоит помнить, что элемент может искривиться по разным причинам, поэтому перед фиксацией обязательно проверяем его положение по уровню.
- Установленная стойка будет болтаться, так как она практически не закреплена. Начните устанавливать поперечины, и этот эффект постепенно сойдет на нет. Ставятся перемычки с шагом в 60 см. Исключение составляет место установки ревизионного люка – там мы ориентируемся на его положение и размеры, и место стыковки листов гипсокартона.
- Соединяются перекладины при помощи саморезов. С той стороны, где нет возможности вставить профиль, на деталях делаются монтажные язычки, либо же можно пристыковать к угловой стойке еще один профиль, который нужно развернуть ко второй стене.
Перемычки на второй стороне каркаса
Если короб по размерам у вас небольшой, то перемычки можно и не ставить. Их заменит сам гипсокартон, прикрученный с двух сторон. Окантовка ревизионного окна также присоединяется только к гипсокартону.
Шаг 4. Крепление гипсокартона.
Крепим гипсокартон
- На последнем этапе нарезаем гипсокартон на полосы нужной ширины и крепим его к каркасу. Резать проще всего так. Приставляем лист к каркасу и прихватываем его в нескольких точках, приподняв от пола на 5 мм. Берем канцелярский нож и по угловой стойке, как по направляющей, прорезаем слой картона. Надламываем лист и загибаем его. Прорезаем бумагу с другой стороны и убираем лишний кусок.
- Неровности, получившиеся на краю, подчищаем канцелярским ножом или рашпилем.
- Первая сторона, которую мы зашьем, будет та, где будет находиться отверстие под люк. Вырезаем его пилой также по месту, и смело закрываем короб полностью. Саморезы необходимо вкручивать в направляющие профили и перемычки, их шаг составляет 20-25 см. Необходимости при этом следить за точно утопленными в материал шляпками нет, так как плитка сажается на клей, которому не страшны такие мелкие погрешности.
Цены на металлические профили
Профиль металлический
На этом монтаж завершается, остается лишь отделка, про которую вы можете почитать в других статьях на нашем сайте.
Использование короба для сокрытия трубопровода
Видео – Как сделать короб из гипсокартона для труб
Установка короба из пластика
Пластик установить еще проще, чем гипсокартон
ПВХ хорош тем, что не боится воды, также он не требует отделки, кроме закрытия краев. Короб из пластика собирается практически точно также как и гипсокартонный. В принципе, этот материал можно прикрепить к такому же металлическому каркасу.
Однако вместо металла лучше использовать деревянную рейку или брус. Пластик – достаточно хрупкий материал и любой проскользнувший по металлу саморез может повредить его поверхность.
Вот как выглядит деревянный каркас
Давайте быстро разберем процесс сборки, и уточним основные отличия.
- Итак, начинается все с точно такой же разметки – нам нужны ровные линии по стенам, на потолке и полу.
- Далее берем рейку толщиной 25 мм и прибиваем ее к стенам на дюбель-шурупы 6*60 мм.
Внимание! Рейки могут быть поведенными, поэтому подгибайте их по мере необходимости, ориентируясь по разметке.
Крепление рейки к стене дюбель-шурупами
- Эта же рейка монтируется на пол и потолок.
- Устанавливается внешняя стойка из бруса сечением 35*35 мм и больше. Крепится она к рейке при помощи стальных мебельных уголков.
- В местах расположения люка также строим каркас. Если короб больше 37,55 см в ширину, ставим поперечины.
Соединяются детали саморезами и стальными уголками
Тут стоит сделать небольшое отступление. Ширина указана с расчетом того, что может использоваться хороший прочный пластик, который имеет аналогичные габариты. Если вы купили более узкий вариант, то понадобится стыковка, а значит, без перемычек, которые пойдут каждые 50 см, будет не обойтись.
Следующий шаг – установка стартовки
- L-образный профиль или по-простому – стартовка, отрезается по длине короба, прикладывается к рейке и крепится к ней на саморезы или степлером на скобы. При этом деталь прижимается к стенам, чтобы не получалось некрасивых щелей.
Резка ПВХ панели канцелярским ножом
- Затем берется пластиковая панель и отрезается также по длине. Сделать это можно ножовкой с мелким зубом или канцелярским ножом. Для этого уложите панель так, чтобы ненужный конец свешивался над краем плоскости, например, стола или табуретки. Карандашом и угольником сделайте разметку. Прорежьте верхний слой пластика, надломите его и рассеките второй.
- Если края панели ничего закрывать не будет (багеты, плинтуса), оденьте на них стартовый профиль. Вставьте пластик в стартовку на стене и прикрепите к внешней стойке на саморезы. Аналогичным способом установите и вторую сторону, предварительно вырезав отверстие под люк – его облагораживать не надо, так как ревизионные люки имеют свою окантовку, которая спрячет края.
Ассортимент внешних углов под клей
- Далее вам потребуется внешний угловой профиль под клей, как показано на фото выше. Крепить его мы будем на «жидкие гвозди». После установки деталь необходимо притянуть малярным скотчем и оставить высыхать.
Цены на различные виды жидких гвоздей
Жидкие гвозди
На этом работа, собственно, заканчивается. Как видите, ничего сложного нет, достаточно иметь нужный инструмент и знать, как работать с материалами. Также советуем просмотреть прикрепленные к статье видео, там можно увидеть еще одну интересную вариацию пластикового короба.
Узнайте, как установить короб для проводов пластиковый, а также ознакомьтесь с его назначением, видами, размерами, в специальной статье на нашем портале.
Содержание
Оставленные на виду трубы – не лучшее дополнение интерьера ванной комнаты. Для того чтобы помещение имело аккуратный и завершенный вид, коммуникации нужно спрятать. Причем желательно сделать это таким образом, чтобы иметь доступ к местам соединений труб, вентилям, счетчикам и фильтрам. Оптимальным решением этой задачи будет изготовление короба. Рассмотрим, как сделать короб для труб в ванной из пластиковых панелей.
Достоинства пластикового короба
Конструкцию для маскировки труб можно изготовить из пластика или гипсокартона. Каждый из этих вариантов хорош по-своему, однако с точки зрения практичности лидирует пластиковый короб. Он имеет множество неоспоримых достоинств:
- Возможность быстрой разборки без повреждения материала. Это свойство конструкции из пластика особенно актуально для труб, состыкованных при помощи фитингов и резьбовых соединений, которые не застрахованы от протечек. После ликвидации поломки или планового технического обслуживания труб короб легко собирается обратно.
- Отсутствие необходимости дальнейшей отделки. Пластиковые панели сами по себе уже являются финишным декоративным материалом, в отличие от гипсокартона, который требует конечной обработки.
- Устойчивость к деформациям и легкость ремонта. Пластик, используемый для изготовления панелей, прочен и гибок, поэтому вероятность его повредить ниже, чем у плитки, которую можно случайно разбить. Даже если одна панель повреждена, ее легко заменить новой без ущерба для всей конструкции.
- Влагостойкость. ПВХ не боится воды, не гниет, с коробом ничего не случится, даже если он будет установлен вплотную к ванне или же будет мокнуть из-за конденсата, образующегося на трубах.
- Простота установки. Монтаж короба займет всего несколько часов, не потребует использования дорогостоящих или специфических инструментов.
- Доступная цена. Пластиковые панели для ванных комнат – один из самых недорогих отделочных материалов.
- Вместительность и компактность. Благодаря небольшой толщине панелей пластиковая конструкция очень вместительна и не займет много лишнего пространства в ванной, что особенно важно для небольшого помещения.
Пластиковый короб очень практичен: его можно разбирать и собирать необходимое количество раз.
Подготовительные работы
Прежде чем приступить к сборке короба, нужно провести несколько предварительных мероприятий.
- Обследуйте все трубы, которые будут скрыты. Устраните дефекты, пока коммуникации находятся на виду. Если попутно монтируется новый трубопровод, постарайтесь свести количество соединений к минимуму.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Компактный сифон для раковины: плоские и короткие модели
- Решите, какой вид будет иметь короб в ванной. Он может скрыть только малый участок, где проходят трубы, или занять достаточно большую площадь. Преимущество первого варианта – в экономии материала и отсутствии необходимости жертвовать свободным пространством. При выборе более объемной модификации дополнительное место внутри конструкции можно приспособить под хранение вещей.
Совет: если вы собираетесь выложить стены плиткой, то удобнее будет сначала сделать короб. Он скроет часть перекрытия, и в этом месте класть плитку не придется.
- Проведите необходимые измерения и сделайте чертеж короба. На этом этапе предусмотрите такие важные дополнительные элементы, как лючки для доступа к счетчикам, вентилям и ненадежным соединениям.
- Рассчитайте количество необходимого материала с небольшим запасом.
Удобнее будет произвести стыковку панелей по горизонтали. При вертикальном варианте для обеспечения жесткости конструкции придется монтировать дополнительные поперечные планки каркаса через каждые 40 см.
Необходимые материалы
Для изготовления пластикового короба понадобятся:
- металлические профили для каркаса типа UD и CD;
- полимерные панели;
- силиконовый герметик;
- плинтуса из ПВХ для маскировки стыков;
- ревизионные люxки-дверцы;
- саморезы;
- острый строительный нож.
Делаем каркас короба
При монтаже каркаса конструкции придерживайтесь следующей инструкции.
- На стенах, прилегающих к углу, установите направляющие (профили UD), которые зададут размеры короба. Не забывайте пользоваться уровнем. Для крепления несущих профилей к стене применяйте еврошурупы и дюбели. Если поверхность облицована кафелем, можно взять саморезы по металлу длиной 2,5 сантиметра и диаметром 3,5 миллиметра. Они закручиваются в швы между плиткой.
Совет: Для экономии места в ванной комнате устанавливайте профили поближе к трубам. Минимальное расстояние – 3 сантиметра.
- В случае если трубы идут горизонтально, разместите профиль параллельно полу и закрепите на нем.
- Начните формировать наружный угол. Из двух профилей UD скрутите угловую стойку. Направьте их полки в разные стороны под прямым углом и соедините небольшими шурупами – «блошками».
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как своими руками сделать гидроизоляцию пола и стен в ванной комнате
- Разрежьте несущий профиль CD на части, длина которых будет соответствовать габаритам конструкции. На стене закрепите угловое ребро жесткости. Готовые куски профиля вставьте одним концом в установленную на первом этапе направляющую, другим – в ребро жесткости. Таким образом, обе части угла оказываются соединенными с профилем.
- Через каждые 50 сантиметров добавьте перемычки, которые необходимы для последующего крепления панелей из ПВХ.
- Второй угловой профиль крепится аналогичным способом на другую стену.
Обшиваем каркас ПВХ-панелями
После того как готова несущая конструкция, можно приступать в ее обшивке. Делать это нужно в такой последовательности:
- Установите стартовый профиль. Осторожно, избегая деформации, закрепите его с помощью «блошек» на установленной направляющей.
- Отмерьте полосу пластиковой панели нужной длины, отрежьте ее острым ножом.
- Зафиксируйте одну панель в стартовом профиле, вторую прикрепите к угловому профилю и установите его к другой плоскости короба. Для соединения используйте все те же «блошки», или «клопы».
- Аналогичным образом соберите вторую сторону короба. На последней пластиковой панели зафиксируйте стартовый профиль, затем закрепите ее. Если сделать это с помощью силикона, то можно обеспечите себе простоту демонтажа в будущем при возникновении экстренной ситуации.
- Прорежьте ревизионные отверстия в тех местах, где нужен беспрепятственный доступ к важным элементам трубопровода: кранам, счетчикам и стыкам. С помощью силиконового герметика закрепите в отверстиях специальные лючки.
- Последним этапом будет установка пластиковых плинтусов в местах стыковки панелей друг с другом, а также с полом, стенами и потолком.
Короб для труб в ванной готов. При правильно подобранной расцветке панелей он смотрится аккуратно и гармонично даже в сочетании с плиточной отделкой.
- https://sovet-ingenera.com/santeh/trubodel/korob-dlya-trub-v-tualete.html
- https://nastroike.com/stroitelnie-kommunikacii/912-plastikovyj-korob-dlya-trub-v-tualete-i-vannoj-preimushchestva-i-nedostatki-montazh
- https://remont-book.com/korob-dlya-trub-v-vannoj/
- https://mr-build.ru/konstruktsii/kak-sdelat-plastikovyj-korob-dlya-trub-v-vannoj.html
