Современная газовая печка для дома используется для обогрева частных строений, коттеджей и дач. У отопления с помощью газовых емкостей много преимуществ. Это выгодный вариант для тех, кто не планирует тратить большие средства на топливо. Идеально подходит для владельцев домов, которые не имеют возможности подключить отопительный прибор к единой магистрали. Стоит заранее изучить преимущества и недостатки баллонного отопления, схему его подключения и технику безопасности.

Плюсы и минусы отопления газовыми баллонами

Инфракрасный обогреватель, работающий на баллонном газу

Газовая печь для отопления дома от баллона работает при помощи пропана либо бутана. Основной рабочий компонент сжижается в процессе производства и загоняется в емкости. Перевод газового вещества в жидкую форму необходим, поскольку для хранения в обычном состоянии ему потребуются емкости гораздо большего объема. Сжижение газа позволяет хранить его в баллонах в максимальном количестве.

Готовые баллоны подключают к редуктору, снижающему давление, за счет чего газ снова возвращается в первичное состояние. Тепло выделяется в процессе сжигания газа внутри котла.

В список преимуществ газового отопления с помощью баллонов входит:

• полная автономность отопительной системы;
• низкий расход сырья и минимум затрат на топливо;
• стабильное давление внутри труб;
• отсутствие проблем во время эксплуатации и при монтаже.

У печного отопления этого типа есть и свои минусы. Баллоны нельзя оставлять на улице в зимний период, при низкой температуре они выделяют быстро замерзающий конденсат, препятствующий стабильному потоку газа. В этом случае отопительная система не будет получать достаточно топлива и отключится автоматически.

Подключать и хранить баллоны необходимо с учетом техники безопасности, так как в случае утечки газ создает угрозу жизни и здоровью.

В частном доме

Баллоны можно подключать к котлу отопления – достаточно для небольшого дома до 100 кв. м

Газовая печь подходит для отопления дома площадью до 100 кв.м. С ее помощью можно создать удобную и эффективную систему прогрева любого здания. Для дома стоит выбирать стандартные 50-литровые баллоны со сжиженным пропаном, бутаном либо смесями с горючими веществами для летнего и зимнего периодов.

Для сауны и бани

Газовая банная печь способна нагревать парную до нужного уровня не хуже стандартного дровяного аналога. Она отличается простотой в эксплуатации, достаточно безопасна и не требует больших расходов. Если речь идет о небольшой бане или сауне, в ней устанавливают два либо три конвектора, которые работают на газе из баллонов. Для большой бани площадью до 150-200 кв.м. целесообразно создавать отдельную газовую котельную и ставить котел.

Способ подключения баллонов с газом к котлу отопления

Снижение давления газа происходит с помощью редуктора

Подключение емкостей осуществляется с помощью специального редуктора, преобразующего газ из стандартной формы в газообразную. В процессе подключения плиты либо печки можно применять единственный редуктор для всех емкостей либо отдельный редуктор для каждого. Первый вариант будет менее дорогостоящим. К одному котлу подключают сразу несколько емкостей для увеличения времени между заправками, с этой целью используют рампу.

Толщина стенок газопроводных труб не может быть меньше 2 мм. В участках прохождения сквозь стенки трубы запенивают после помещения в отдельные футляры. Котел соединяют с газопроводом с помощью гибкой подводки. Для редуктора можно использовать рукав из резиновой ткани либо дюритовый шланг.

Газовые баллоны нужно устанавливать на расстоянии как минимум в 2 метра от котла в отдельном помещении или в особом газовом шкафу с утеплением.

Комплектующие системы

С целью подключения банной или домашней печи на газу нужно выбирать котел с пониженным показателем рабочего давления и повышенным КПД. При необходимости подключать устройство к газопроводу от магистрали дополнительно приобретают газовую горелку либо форсунки дымохода для нее. В список основных комплектующих входят:

• водяной или стандартный котел из газа с горелкой;
• газовые емкости объемом по 50 л;
• редукторы;
• рампа для подключения одного-двух баллонов;
• арматура запорного типа;
• газопровод в комплекте с трубами и шлангами.

Затраты газа с помощью редуктора не должен превышать 1,8-2,0 м.куб/час. Для такой системы не подойдет стандартный редуктор газа с расходом в 0,8 м.куб/час.

Заправка емкостей газом

Все баллоны заправляют на 85%, чтобы не произошло взрыва

Газовая печка для здания или бани требует своевременной заправки топливом емкостей. Баки не наполняют больше 85% от общего объема, поскольку газ может расширяться и прорывать стенки баллонов, если они заполнены на морозе и сразу внесены в теплое помещение. Запасы газа можно пополнять на заправочных станциях или в автономных пунктах. Перед тем как выбрать и закачивать вещество тару ставят на весы, чтобы вовремя отключить подачу газа и предотвратить повышение давления.

Даже если заправка будет выполнена по правилам, риск переливов остается. Маленькие баллоны по 5 литров заполняют до 2 кг, большие по 12 литров до 6 кг. Этого количества будет достаточно, чтобы обогреть дом либо баню. Закачка происходит с большой скоростью, при превышении критической отметки нужно сразу откачать излишки. Лучше заправлять баллоны в местах, где присутствуют электронные весы с отсекателем, повышающие уровень безопасности.

Техника безопасности

Чтобы предотвратить аварийные ситуации для нагрева не используют электрические нагреватели, ТЭНы, греющие коаксиальные кабели и прочие элементы. Баллоны с топливом хранят только внутри отдельных шкафов, в верхних частях которых делают отверстия для вентиляции. Их рекомендуют утеплять изнутри по бокам и в нижней части при помощи пенопласта. Баллоны следует заправлять по правилам во избежание возможного взрыва оборудования дома. После сборки отопительный узел обязательно проверяют на наличие возможных утечек.

Особенности работы зимой

Утепление шкафа для газового баллона

Напольные или настенные емкости с газом лучше хранить в утепленных шкафах в зимний период. При этом сами баллоны нельзя нагревать или утеплять, их можно располагать внутри отдельных сооружений с минимальным обогревом. Нельзя хранить пустые баллоны, полные разрешается ставить не менее чем на 10 метров от ближайшего жилого помещения. Перед проведением расчетов нужно учесть, что в зимний период затраты на потребление энергии сильно возрастают, а летом снижаются.

Осенью рекомендуется предварительно сделать запас топлива и собрать специальный стеллаж для хранения емкостей вне дома. Стеллаж утепляют и размещают баллоны в горизонтальном положении.

Переставлять баллоны по вертикали можно только после подключения к единой системе. Это требование необходимо соблюдать, потому газ изнутри давит на стенки и воздействует на верхнюю часть. В горизонтальном положении риск протечки будет сведен к минимуму.

Отопление частного дома газовыми баллонами – вынужденная мера в случае отсутствия магистрального газопровода. Такой способ обогрева часто выбирают для загородных домов и дач с площадью до 70-100 кв.м. В целях экономии газа строение максимально утепляется, и газовый котел используется в паре с электроприборами, если подключено электричество.

В качестве топлива используется сжиженный газ пропан или смеси (пропан +бутан), в зависимости от сезона. После обработки природного газа под большим давлением, он из газообразного состояния переходит в жидкое, и закачивается в баллоны. Сжиженные углеводородные газы в сокращенном варианте называются СУГ.

Для отопления с помощью СУГ используются баллоны емкостью 50 л (вес газа в жидком состоянии до 22 кг). Баллоны заполняются на 80 % объема, т.к. газ способен расширяться с повышением температуры и может разорвать баллон. Также, при выработке содержимого баллона не допускается полное опустошение, а только на 90 %.

Содержание

Что нужно для подключения

Для монтажа системы отопления на газовых баллонах потребуется:

• Газовый котел, оснащенный горелкой для сжиженного газа;
• Газовые баллоны емкостью по 50 л;
• Редукторы;
• Рампа, если подключается нескольких баллонов;
• Запорная арматура;
• Газопровод в виде труб и шлангов для подсоединения оборудования в систему.

При выборе газового котла стоит обратить внимание на модели с наименьшим показателем рабочего давления и высоким КПД. Многие модели котлов уже оборудованы для работы с природным и сжиженным газом. Если подключение к магистральному газопроводу не предвидится, то для работы на СУГ лучше выбрать именно такой котел.

В противном случае, приобретается дополнительное оборудование: форсунки для горелки или целая горелка для сжиженного газа, а в некоторых моделях и газовый клапан. Горелка котла на природном газе рассчитана на более низкое давление в системе и имеет клапан с большим отверстием, что может привести к аварийной ситуации.

Схема подключения к котлу

Баллоны подключаются к системе через специальный редуктор, который преобразует газ из жидкого состояния в газообразное для дальнейшей подачи на котел.

Обратите внимание! Расход газа через редуктор должен составлять 1,8-2,0 м. куб/час, обычный газовый редуктор с расходом 0,8 м. куб/час для этой системы не подходит.

При подключении баллонов к котлу используется два варианта: один общий редуктор для всех баллонов или для каждого – отдельный редуктор. Последний вариант более безопасный, но и более затратный.

К газовому котлу может быть подключено сразу несколько баллонов, что позволяет увеличить время между их заправками. Для этого используется рампа – двухплечевой коллектор, распределяющий емкости баллонов на две группы, основную и резервную.

Сначала газ выбирается из баллонов основной группы, а когда он заканчивается, рампа выполняет автоматическое переключение котла на резервную группу. Момент переключения сопровождается сигналом. После подключения к рампе уже заправленных баллонов, котел автоматически переходит на работу от основной группы.

Обратите внимание! Газовые баллоны устанавливают на расстоянии минимум 2 м от котла, но оптимальный вариант их размещения – в отдельно стоящем нежилом помещении или утепленном газовом шкафу с северной стороны дома.

Недопустимо попадание на газовые баллоны прямых солнечных лучей.

Толщина стенки металлических труб газопровода должна быть не менее 2 мм. В местах прохода через стены труба помещается в специальный футляр и запенивается. Котел подсоединяется к газопроводу с помощью гибкой подводки, а для редуктора используется резинотканевый рукав (дюритовый шланг).

Расход сжиженного газа

Чтобы понять, насколько эффективно и целесообразно отапливать дом с помощью СУГ, выполним расчет расхода баллонного газа для дома с площадью 100 кв.м. В такой дом, согласно тепловым расчетам, рекомендуется установка котла мощностью 10 кВт. Для получения 1 кВт тепла котел расходует в среднем 0,12 кг/час газа. Расход газа на отопление всей площади составит 1,2 кг/час, а в сутки – 28,8 кг. Если учесть, что в стандартном баллоне объемом 50 л содержится около 22 кг газа, то недельный расход составит около 9 баллонов, и это абсолютно нецелесообразно.

Но в таком режиме котел работает только для разогрева отопительной системы. В остальное время правильно отрегулированный котел расходует в 3-4 раза меньше газа, т.е. около 8-9 кг газа в сутки или приблизительно половину баллона. В неделю для отопления хорошо утепленного дома площадью 100 кв. м понадобится около 3 баллонов газа. При этом температура внутри помещения будет поддерживаться на уровне +22 градуса (при -18-20 градусов снаружи).

Повысить эффективность отопления можно за счет использования автоматики.

Обратите внимание! Снижение температуры в ночные часы на 6-7 градусов приводит к уменьшению расхода газа на 25-30%.

Значит, в неделю, чтобы обеспечить такую систему сжиженным газом, понадобится около 2-х баллонов.

В случае отопления дачного дома, на время отсутствия хозяев, можно выставить температурный режим +5+7 градусов (только для поддержания отопительной системы в рабочем состоянии). Тогда расход газа в неделю уменьшится вообще до 1 баллона.

При увеличении площади отопления необходимое количество баллонов рассчитывается в пропорциональном соотношении.

Газовые баллоны зимой

Если газовые баллоны находятся снаружи дома, то зимой при отрицательных температурах давление сжиженного газа снижается, и котел может просто отключиться. Чтобы этого не случилось, баллоны устанавливают в специальном шкафу с хорошей вентиляцией, утепленном негорючими материалами. Также для этой цели подойдут отдельно стоящие нежилые строения с минимальным обогревом. При пользовании баллонами следует соблюдать меры безопасности:

• Запрещается отогревать емкости с газом с помощью открытого огня;
• Рядом с баллонами не должны находиться подвал или погреб, так как сжиженный газ при утечке опускается вниз, не имеет запаха и способен накапливаться до взрывоопасной концентрации;
• Желательно установить датчик утечки газа;
• Складирование полных емкостей допускается на расстоянии от 10 м до жилого помещения;
• Хранение пустых баллонов в доме запрещено;
• Один раз в 4 года необходимо проверять баллоны на целостность и герметичность.

Минусы отопления сжиженным газом

Основные недостатки системы отопления с помощью газовых баллонов:

• Неудобство периодической заправки баллонов, особенно в случае самостоятельной заправки (нет доставки баллонов к дому);
• Несовершенство метода определения полноты баллона – взвешиванием;
• Большой расход газа при неправильно отрегулированной системе и, соответственно, снижение ее эффективности;
• Не всегда есть возможность создать необходимые условия для установки баллонов — прекращение работы котла при низких температурах;

В каком случае можно использовать такую систему

Этот способ отопления часто выбирают в том случае, если к дому не подведено электричество, но в будущем планируется подключение к магистральному газопроводу. Тогда нет необходимости покупать два котла, а покупка газового котла себя оправдает — его достаточно будет перевести с работы на сжиженном газе в обычный режим. Иногда котлы на сжиженном газе используют одновременно с электрооборудованием или системой теплых полов в целях экономии.

При выборе системы отопления на СУГ обязательно принимается в расчет площадь дома и степень его теплоизоляции. Оптимальная площадь обогрева такой системой до 100-150 кв. м, причем дома с качественной теплоизоляцией и отсутствием щелей. Отопление площади свыше 150-200 кв. м уже становится неэффективным и требует регулярной заправки слишком большого количества баллонов газа.

Содержание

При невозможности подсоединения к центральному газопроводу, альтернативой переходу на твердое топливо или использования электрического обогрева может стать отопление дома газовыми баллонами. Подобный способ обогрева жилища — отнюдь не редкость в нашей стране, ведь по своим характеристикам сжиженный газ ничем не отличается от магистрального, пусть и обходится гораздо дороже.

Обустройство баллонного отопления

На просторах нашей страны имеются еще удаленные от основных дорог и благ цивилизации участки с несколькими дачами или домами. Можно ли в удаленной от газовых коммуникаций местности отапливать дом сжиженным газом из баллона?

Никаких ограничений и запретов на автономное отопление индивидуального дома газом в баллонах не существует в принципе. Но отопление газом не из центральной магистрали требует значительных затрат на получение тепловой энергии.

Отопление дома сжиженным газом рационально при:

• площади строения до 100 м²;
• устройстве эффективной теплоизоляция здания;
• минимальных теплопотерях.

Организацию обогрева жилища от газовых баллонов можно также рассмотреть в качестве краткосрочного решения, так как в будущем возможно переоборудование имеющегося котла для питания из центрального газопровода.

Отопление загородного дома сжиженным газом осуществляется стандартными 50-ти литровыми баллонами. Сосуды преимущественно заполняют пропаном и бутаном, которые предварительно сжижают.

Отопление газом также можно выполнить такими комбинациями горючих веществ:

• СПБТЛ (летний вариант смеси);
• СПБТЗ (зимний вариант).

За баллонами требуется постоянное наблюдение в зимний период. Даже при самых низких температурах отопительные газовые смеси не замерзают, но перебои с поступлением топлива вполне вероятны, что объясняется различными температурами закипания (для пропана — -40°С, для бутана — 0°С).

Если рассмотреть температуру -10°С, в наполненном газом сосуде начинается кипение смеси, причем сначала начинается испарение пропана. До того, как кипеть начнет бутан, в баллонном газе можно наблюдать снижение его испарения, что приводит к снижению давления ниже уровня, требуемого для нормальной работы котла.

Лучшим из возможных решений в таких обстоятельствах — нагрев баллона до температуры, при которой начинает испаряться бутан. С этой целью в короб следует провести гофрированный рукав из котельной. Для передачи нагретого воздуха по устроенному каналу необходимо применение маломощных канальных вентиляторов.

Также при отоплении зимой возможна организация обогрева короба трубами по принципу теплого пола.

Находящиеся в условиях отрицательных температур на даче или в частном доме баллоны ни в коем случае нельзя обогревать греющими кабелями либо ТЭНами.

Какой котел использовать

Газовое отопление частного дома из баллонов преимущественно осуществляется с использованием в качестве теплогенератора котла с водяным контуром. Причем подойдут любые модели котлов, рассчитанные на сжигание природного газа. Для нормальной работы оборудования нужно лишь заменить горелку либо отрегулировать (заменить) форсунки — большинство изготовителей котлов включают в поставку специальный комплект для сжиженных газов.

Аналогично подбирается тип обогревающего прибора и его мощность. Однако с учетом больших эксплуатационных затрат на газобаллонное отопление следует выбирать котел с максимально высоким КПД, к примеру, газовый конденсационный теплогенератор.

Схема подключения к котлу

Отопление дачного дома газовыми баллонами требует дооснащения оборудованием и покупки:

• котла;
• специальных форсунок для газа, если таковые не идут в комплекте с котлом;
• редуктора;
• рампы;
• запорной арматуры.

Монтаж баллонов в цокольных либо подвальных помещениях не рекомендуется, лучшее место для их расположения — изготовленный из металла короб, снизу и сверху фронтальной части которого проделаны вентиляционные отверстия.

Резервуары следует размещать строго горизонтально, хранение полных баллонов в вертикальном положении не допускается. Короб следует расположить с северной стороны здания, по возможности — в наиболее затененном месте.

Для нормальной работы теплообменника необходимо его подключение к «батарее» из 4-5 баллонов для отопления. Монтаж и соединение их выполняется по следующей схеме.

Для устройства выводящего газопровода применяется труба со стенками толщиной от 2 мм. В точке ее пропуска в стене устанавливается гильза с диаметром, большим диаметра трубы на 20-30 мм. Пространство промеж трубой и окружностью гильзы наполняется монтажной пеной.

Включение сосудов в систему осуществляется с использованием редуктора, возвращающего газ из жидкости обратно в парообразное состояние, для его последующей подачи в котел.

Подключение выполняется двумя способами: один общий редуктор на все баллоны либо по одному прибору на каждый из сосудов. Реализация второго способа обойдется дороже, но при этом обеспечивается полная безопасность.

Для увеличения интервала между заправками к котлу лучше подключать одновременно несколько баллонов через рампу — двухплечевой коллектор, разделяющий сосуды на основную и запасную связки. Газ сперва поступает из главной связки, а когда он подходит к концу, происходит переключение котла на запасную. При установке новых, заполненных баллонов, обогревательный прибор возвращается к питанию от основной связки.

Все соединения при монтаже выполняются в виде труб и шлангов, разъемные соединения проверяются на наличие утечки обмыливанием.

Отопление загородного дома баллонным газом требует соблюдения важнейшего правила безопасности: заправка баллона более 80% от объема запрещена. Причина — высокий процент расширения смеси пропана и бутана. Несмотря на достаточную прочность баллона, при заполнении его объема свыше 94% и повышении температуры велика вероятность взрыва.

Баллоны или газгольдер

Для хранения газа в жидком состоянии используются также и газгольдеры — стальные резервуары большого объема, которых, в отличие от стандартных баллонов, нередко хватает на весь холодный период.

Впрочем, отопление частного дома газовыми баллонами видится более удобным, так как нет проблем с приобретением и доставкой топлива в каких угодно объемах. К тому же, для хранения газа в газгольдерах требуется выполнение значительного объема земляных работ, что приведет к дополнительным затратам.

Недостатком баллонного отопления по сравнению с использованием газгольдера является необходимость одновременного подключения сразу нескольких сосудов. Дело здесь не в желательном запасе газа, а в том, что у единственного баллона площадь испарения незначительна и он не может дать мощной горелке достаточно топлива. Чтобы отопить дом, необходимо собрать сразу группу сосудов.

Для чего нужен редуктор

Давление в баллонах — переменная величина, зависящая от ряда условий:

• числа сосудов;
• остатка топлива;
• состава и температуры газовой смеси;
• дистанции от короба с баллонами до котла.

Для преобразования и поддержания в стабильном состоянии давления газа в паровой фазе применяется редуктор.

Устройство подбирается по двум основным характеристикам:

• производительность;
• рабочее давление.

Энергоэффективное отопление загородного дома газовыми баллонами зависит от расходования топлива обогревающей установкой. В этой связи продуктивность работы редуктора должна быть не меньшей приемистости котла.

По величине рабочего давления прибор подбирается в соответствии с параметрами отопителя. Если давление, подающееся редуктором, чересчур высоко, то возможно повреждение автоматики котла, либо будет наблюдаться «отрыв» пламени и затухание горелки. Редукторы выпускаются давлением в 30, 37, 42 и 50 мбар. Существуют также и модели, в которых этот параметр регулируется в интервале от 20 до 60 мбар.

При подключении баллонов при помощи гибких шлангов, понадобится редуктор с «елочным» штуцером, при соединении посредством гребенок и жестких труб штуцеры потребуются с резьбовыми выходами.

Помимо прямого предназначения, редукторы, переключаемые автоматикой, оснащаются защитными элементами. При повышении давления до критического уровня защита автоматически срабатывает, открывая сбросной клапан.

Расход сжиженного газа

Отопление сжиженным газом дома площадью около 100 м² может осуществляться котлом мощностью 10 кВт. Для получения 1кВт теплоэнергии потребуется потребление 100-120 г/мин сжиженного газа при стопроцентной загруженности котла. Если продолжительность холодного сезона составляет примерно 7 месяцев, то приблизительный расчетный расход за весь сезон составит порядка 5 тонн.

Но на самом деле расход будет меньшим практически вдвое — автоматика переводит отопитель в экономный режим при достаточной температуре в помещениях либо в соответствии с показаниями таймера.

При сравнении затрат на отопление дачи или дома от магистрального газопровода, отопление газовыми баллонами выйдет дороже примерно в 5-6 раз. Но в конечном итоге все равно окажется дешевле, чем обогрев электричеством.

Если посмотреть на стоимость газа в жидком состоянии, то отопление загородного дома от баллонов можно считать не самой плохой заменой системам жидкотопливным и электрическим. Тем более, если в регионе имеются проблемы с твердым топливом или стоимость его слишком высока.

Отопление на сжиженном газе — лучшее решение, если в скором будущем планируется газификация населенного пункта, так как потом не нужно будет снова приобретать котел. Кроме того, будет получен личный опыт обращения с газовым котлом.

Преимущества и недостатки отопления сжиженным газом

Отопление частного дома баллонным газом имеет, по сути, лишь один существенный недостаток — высокие затраты на устройство и эксплуатацию. Платить придется не только за сам расходованный газ, но и за доставку баллонов, а менять их придется, скорее всего, каждую неделю.

Однако индивидуальное отопление дома либо дачи газовыми баллонами имеет и свои неоспоримые преимущества:

• высокий КПД и значительно меньшие затраты труда по сравнению с дровяным отоплением;
• возможность переоборудования котла для работы с обычным магистральным газом в будущем;
• полная независимость и автономность системы;
• продолжительный срок эксплуатации оборудования;
• высокий спрос на оборудование на вторичном рынке — при необходимости баллоны всегда можно продать, при этом вернув большую часть затраченных на них средств.

Заключение. Отопление на газовых баллонах в качестве единственного способа обогрева жилища нельзя назвать выгодным в долгосрочной перспективе. Но в качестве временной меры с переоснасткой в будущем котла на магистральный газ — вполне подходит.

Видео по теме:

<index>

Для устройства отопительной системы понадобится источник тепловой энергии. Это может быть магистральный или сжиженный газ, дрова, электричество или жидкое топливо. Наиболее выгодным вариантом является газ. Но не во всех населенных пунктах есть магистральный газ. В таком случае используют его сжиженную разновидность. Если вы решили сделать отопление от газового баллона, нужно заранее ознакомиться с преимуществами и недостатками таких систем, а также разобраться в нюансах их устройства.

Отопление на баллонном газе и что это?

Отопительные системы, в которых для подогрева теплоносителя используется сжиженный газ, и являются описываемой нами разновидностью. Если в центральной магистрали циркулирует газ метан, то в баллоны заправляют пропан либо смесь бутана и пропана. Отопление газовыми баллонами в частном доме делают, если нет возможности подключиться к централизованному газоснабжению.

Такие системы используют в домах площадью в пределах 70-100 квадратов. При этом постройка должна быть хорошо утеплена, чтобы свести к минимуму расходы горючего. Также для экономии газа рекомендуется применять не только котел, работающий на этом топливе, но и отопительные электроприборы.

Важно! Горючее находится в баллонах под высоким давлением, поэтому разбирать и повреждать емкости запрещено.

Плюсы и минусы баллонного отопления

Газовое отопление от баллонного газа имеет следующие преимущества:

Реклама

1. В баллонах находится полностью очищенное топливо, что способствует полному сгоранию в камере котла. В итоге никаких шлаков или золы не остается.
2. Нагревательное оборудование, работающее на газе, не нуждается в подключении к системам электроснабжения, поэтому такое отопление можно назвать энергонезависимым.
3. Отопительная система работает стабильно и бесперебойно, а ее работой легко управлять.
4. Простота эксплуатации – дополнительное преимущество баллонного газового отопления.
5. Цена газа самая низкая в сравнении с другими видами топлива.
6. КПД такой системы достаточно высокий и доходит до 90-95%.
7. При необходимости нагревательное оборудование можно переделать, чтобы оно работало на магистральном газе.
8. Внушительный срок службы также можно отнести к числу достоинств такого отопления.

Использованные баллоны можно продать на вторичном рынке, чтобы компенсировать часть расходов. В случае установки двухконтурного котла, работающего на сжиженном газе, можно не только отапливать дом, но и обеспечить его горячим водоснабжением.

Недостатки отопления пропаном или смесью пропана и бутана заключаются в необходимости регулярной заправки емкостей для хранения газа. Кроме этого, для правильной и бесперебойной работы системы нужно создать определенные условия.

Схема подключения баллонов с газом к отопительному котлу

Для подключения баллона к котлу используется особый редуктор, преобразующий сжиженное топливо в газообразное состояние. Именно в таком виде оно подается в нагревательное оборудование. Если используется сразу несколько емкостей, то понадобится столько же редукторов для подключения к каждому баллону. Это намного безопасней, чем подключать сразу несколько емкостей через один общий редуктор.

Важно! В случае использования нескольких баллонов можно увеличить интервал работы оборудования на одной заправке топлива.

Для сборки всей конструкции используется двухплечевой коллектор. Это специальная рампа, которая делит все емкости на две группы. Одна группа является основной. Из нее газ поступает в котел в первую очередь. Вторая группа – резервная. Она используется после того, как заканчивается газ в основной группе. Переключение с одной группы на другую происходит автоматически. При этом раздается характерный сигнал. После заправки и подключения емкостей основной группы коллектор начинает потреблять топливо из этих баллонов.

Рекомендуем к прочтению:Газовое оборудование для отопления дома – горелки для печей и котлов

Все емкости с горючим устанавливаются от котла на расстоянии не ближе 200 см. Лучше всего для этих целей выделить отдельное помещение или отгородить отсек в топочной. Запрещено устанавливать баллоны в незакрытом месте, куда попадает солнечный свет.

Для подключения емкостей используются металлические трубопроводы с толщиной стенок на менее 2-х мм. В месте, где трубы проходят через стены, устанавливаются защитные футляры, а все отверстия заполняются пеной. Для соединения трубопровода с нагревателем применяется дюритовый шланг.

Комплектующие системы отопления на баллонах

Отопление на сжиженном газе делается с использованием следующих комплектующих элементов:

• нагревательное оборудование с газовой горелкой;
• редукторы для подключения баллонов;
• емкости с топливом вместительностью 50 литров;
• рампа;
• резинотканевый рукав для присоединения трубопровода к котлу;
• запорная арматура.

Схема подключения очень простая, поэтому может быть реализована собственноручно. Выбирая подходящий газовый котел, отдайте предпочтение агрегатам, работающим при минимальном давлении и при максимальном КПД. Учитывайте, для какого вида топлива предназначен котел. Есть агрегаты, работающие только на сжиженном газе. Но если в будущем планируется подключить магистральное газоснабжение, то лучше предпочесть универсальные модели, которые могут работать на разных видах топлива.

Горелка газового котла должна иметь узкие форсунки, которые предназначены для работы в условиях высокого давления баллонного газа. Агрегаты, рассчитанные на использование магистрального газа, имеют широкие форсунки. Если через такие приборы подавать сжиженное топливо, может произойти авария.

Котлы, предназначенные для работы на СУГ (сжиженном углеводородном газе), имеют специальные форсунки и газовый клапан. Чтобы самостоятельно переоборудовать обычный котел на работу с использованием сжиженного топлива, понадобится докупать необходимые детали.

Как рассчитать расход газа?

Для расчета расхода топлива нужно знать мощность нагревательного оборудования. При его определении пользуются правилом, что на каждые 10 квадратов отапливаемой площади необходима мощность котла в 1 кВт.

Рекомендуем к прочтению:Система автономного отопления для частного дома с газовым котлом

Таким образом, для обогрева дома площадью 100 квадратов нужен котел с мощностью 10 кВт. На выработку 1 кВт тепловой энергии расходуется примерно 0,12 кубометров газа в час. Для отопления такого дома в течение одного часа понадобится 1,2 м³ топлива. Зная это число, несложно подсчитать суточный расход горючего. Он составит 28,8 кубометров.

На первый взгляд кажется, что расход газа довольно большой. Но эти величины справедливы только для непрерывной работы котла при первом прогреве системы сразу после ее запуска. В дальнейшем оборудование будет работать в автоматическом режиме и расход топлива снизится.

Как правило, для поддержания температуры в доме площадью 100 квадратов в пределах 22°С при минусовой температуре на улице понадобится около трех баллонов топлива в неделю. Если в ночные часы поддерживать температуру на 4-6 градусов ниже дневной, то расход горючего сократится на целый баллон.

Если емкости используются для обогрева дачи сезонного проживания, то работу котла можно настроить так, чтобы во время отсутствия хозяев в постройке поддерживалась температура в пределах +5°С. Это обеспечит экономный расход горючего. В итоге для обогрева небольшого домика в течение 7-10 суток понадобится только один баллон сжиженного топлива.

Техника безопасности при эксплуатации газовых баллонов

Если используется сжиженный газ для отопления дома, то необходимо придерживаться требований безопасности:

1. При замерзании системы запрещено использовать для разогрева баллонов открытое пламя. При любом возгорании в пределах дома емкости с топливом нужно убрать как можно дальше от огня.
2. Если для емкостей с топливом нельзя выделить отдельное помещение, то устанавливать баллоны рядом с погребом или подвалом нельзя, потому что газ может опускаться вниз. Если он попадает в подвал, то это может привести к взрывоопасной ситуации или отравлению людей, спустившихся в помещение.
3. При подключении емкостей обязательно устанавливается счетчик утечки, чтобы минимизировать вероятность взрыва и возгорания.
4. Запрещено хранить пустые баллоны в доме. Для этих целей должна быть выделена отдельная постройка, располагающаяся не ближе 10 метров от дома.

Внимание! Для обеспечения безопасности раз в 4 года проводится осмотр системы и профилактические работы.

Нюансы использования баллонов зимой

Если для отопления загородного дома используется баллонный газ, то в зимний период нужно позаботиться о защите топлива от замерзания. Особенно это касается построек сезонного использования, например, дач, когда хозяева приезжают в дом только на выходные.

Если емкости с топливом хранятся за пределами дома, то при минусовых температурах давление в них уменьшается. При существенном снижении давления нагревательное оборудование может перестать работать. Чтобы избежать такой ситуации, тару с горючим на время холодов устанавливают в специальном шкафу со встроенной системой вентиляции. Для теплоизоляции шкафа используют негорючий утеплитель.

Если нет такого шкафа, то тару с горючим лучше хранить в пристройке к дому, в которой нет отопления, но постоянно поддерживается плюсовая температура за счет хорошего утепления. Не стоит забывать о других требованиях безопасности при выборе подходящего места для установки баллонов на зимний период.

</index>Содержание:

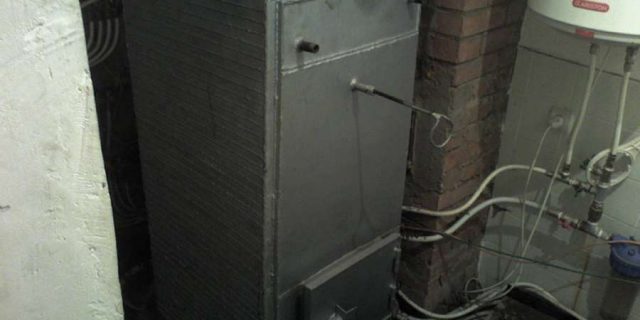

Котел своими руками

Из газовой колонки

Для отопления небольшого помещения, например, для гаража или для сауны, при наличиии  «правильных рук»,  можно изготовить отопительный котел из газовой колонки, произведя в ней некоторые преобразования. Как сделать такой газовый котел  и какие нужны для этой переделки чертежи? Колонка имеет достаточно высокую производительность, которая  не нужна для отопления, и потребляет большое количество газа.

Для уменьшения расхода газа можно поставить две китайских  газовых горелки, рассверлив жиклеры на 1 мм.  Для расширительного бака можно использовать газовый баллон или пластиковую емкость. Расширительный бак следует устанавливать на подающей магистрали, чтобы при работе насоса не создавалось разрежения.

Насос можно купить, а можно и использовать бывший в употреблении, например, от стиральной машины. Если в автоматическом блоке колонки стоит таймер, он будет периодически отключать ваш миникотел. Следует поменять блок управления на новый, без таймера. Такое устройство может работать и на баллоном газе.

Из газовой плиты

Собственно, из газовой плиты изготовить котел проблематично, можно сделать своими руками подобие котла при помощи газовой плиты. Используют такое устройство в период межсезонья, когда центральное отопление еще не включено, а в квартире уже довольно прохладно, так как учитывая низкую мощность, полноценно обогреть жилье в сильные морозы не получится.

Металлическая емкость с водой устанавливается на одну из конфорок для подогрева.  Сверху  емкости  подключаются трубы, идущие к пластиковому  трубопроводу, сбоку, в нижней части резервуара,  подсоединяется обратка. Устанавливается насос, который подает жидкость в батареи.

На случай отключения электричества можно подключить  блок бесперебойного питания от компьютера.  Для безопасности работы такого отопительного устройства следует подключить расширительный бачок, для него подойдет неиспользуемый небольшой баллон от газа,

либо пластиковая емкость. Нелишним будет и установить предохранительный клапан, который сработает в таком агрегате, если забудете включить циркуляционный насос, или будут возникать проблемы с подачей электропитания на него.

Из баллона

Для изготовления  используется газовый баллон, котел работает по принципу пиролизного котла, в котором теплоноситель обогревается за счет сгорания газа. Для того, чтобы сделать такое устройство самому, вам понадобятся:

• газовый баллон на 50 литров (достаточно, чтобы обогреть помещение до 70 кв.м;
• сварочный агрегат;
• электроды;
• болгарка или газовый резак;
• лист металла.

Можно вырезать боковую дверцу для загрузки топлива, можно загружать сверху. Верх баллона срезается, срезанная часть после небольшой доработки и установки на ней ручек, используется, как крышка. В баллон погружается поршень с нижней насадкой. Насадка состоит из полой трубы, через которую поступает воздух для горения. На низ поршня приваривается «блин», чуть меньшего диаметра, чем диаметр баллона.

К нему привариваются дугообразные лопасти (можно вырезать из баллона) для создания вихревого потока над тлеющим топливом. Приваренная к лопастям в нижней части окружность из металла меньшего диаметра, чем сам «блин»,  будет предотвращать появление открытого огня. Такая конструкция обеспечивает медленное тление огня, а газ, поднимаясь, будет сгорать в верхней части.

Сбоку баллона вырезается отверстие для дымохода, приваривается труба для отвода и выводится наружу. Дымоходная труба делается из труб двух диаметров, боковое колено 0,15 м, вертикальное — 0,2 м. Разница в диаметрах будет создавать двухступенчатую тягу, более пассивную, нежели в трубе одного  размера, что обеспечивает длительное горение, до 10 часов.

Водяную рубашку для отопления можно сделать по-разному — вокруг корпуса баллона или вокруг дымохода. Агрегат с теплоносителем вокруг дымохода более экономичный, так как использует тепло, которое обычно улетучивается на улицу. К рубашке подводятся трубы отопления, на подающей верхней трубе монтируется расширительный бак, который можно сделать из баллона небольшой емкости. Устанавливается насос для обеспечения принудительной циркуляции.

Из твердотопливного котла

При подведении к жилью газовой магистрали владельцы твердотопливных котлов начинают задумываться о том, как сделать из твердотопливного газовый котел. Если просто вставить в нижнюю часть  газовую горелку, экономии не получится.  Твердотопливные котлы не приспособлены для эксплуатации на газе и при таком раскладе большая часть тепла будет улетать через дымоход.

Получить модернизированное устройство с высоким КПД можно, значительно изменив конструкцию твердотопливного агрегата.  Но при таком изменении теплогенератора использовать его в будущем как твердотопливный уже не получится. Переделка заключается в приваривании металлических однодюймовых труб над горелкой агрегата.

В этом случае  пламя горелки не будет уходить в дымоходную трубу, а будет отдавать тепловую энергию циркулирующей в этих трубах воде. Для начала производится демонтаж котла, снимается кожух. Перед началом переделочных работ следует учесть несколько моментов:

• трубы размещаются на высоте 30 мм от горелки;
• чтобы избежать застоя жидкости в трубах и ее закипания, они размещаются под углом;
• трубы располагаются «шахматкой» в три яруса, расстояние от одной до другой трубы должно быть 1,5-2,0 см.

С внешней части котла, при помощи болгарки, вырезается отверстие в водяной рубашке  с небольшим запасом, для удобства приваривания.

Чтобы просверлить отверстия в металле под трубы, потребуется коронка с насадками из победита. Диаметр коронки должен быть больше диаметра труб на несколько миллиметров для возможности расположения трубы под наклоном.

Место сверления время от времени поливайте мыльной водой, чтобы от перегрева  не отлетели победитовые насадки. Трубы лучше всего приваривать газовой горелкой. После того, как приварили все трубы, необходимо сделать герметизацию водяной рубашки. В центре приварите штырь из арматуры, который впоследствии предотвратит раздувание котла.

Затем заваривают отверстие в водяной рубашке по периметру. Перед установкой котла в него заливают воду  и проверяют, нет ли течи. При обнаружении вновь вырезают окно и заваривают место течи.

Конструктивные особенности котлов

Турбированные

Турбированный газовый котел отличается наличием коаксиального дымохода. Такой дымоход представляет из себя конструкцию труба в трубе. Через трубу большего диаметра на улицу выводятся продукты сгорания газа, через трубу меньшего диаметра поступает воздух для горения, который нагревается выходящими газами, что способствует экономичности.

Турбированные котлы оборудуются вентилятором принудительной тяги,  при помощи которого поступает воздух в агрегат для горения. Такие котлы имеют камеру сгорания  закрытого типа, которая обычно выполнена из меди или сплавов меди, иногда она бывает и чугунной.

На баллонном газе, на пропане, на сжиженном газе

Переделывая котел под газовый, можно использовать не только магистральный газ.  Ваш самодельный агрегат может работать и на сжиженном газе или на пропане. Для подключения баллонного газа необходимо установить редуктор, так как в баллоне газ находится под высоким давлением.

В некоторых случаях приходится менять форсунки на меньшие. Для удобства, чтобы постоянно не менять баллоны, можно соединить несколько баллонов. С учетом того, что на отопление дома  около 100 кв.м и получения горячей воды за неделю в среднем расходуется 2 баллона, можно рассчитать количество подключаемых емкостей с газом.

Для удобства и более эффективного использования газа  баллоны соединяют в так называемую рампу, соединить можно до 10 баллонов. Рампа состоит из двухплечевого коллектора, который делит всю группу емкостей на 2 части. После того, как в основной группе заканчивается газ, происходит переключение на дополнительную группу.

От чего зависит экономичность котла?

Основным показателем экономичности котла является его КПД -коэффициент полезного действия. Средний показатель КПД различных моделей находится в пределах 90-94%. Гораздо большим КПД, более 100%, обладают конденсационные теплогенераторы, которые используют для нагрева теплоносителя  и конденсат, который образуется при сгорании газа.

На экономичность влияет и тип камеры сгорания — открытая или закрытая. В закрытой камере сгорания газ сгорает полностью, в воздух попадает минимальное количество угарного  газа. Правильный выбор мощности также является важным фактором экономичности котла. Если поставить слишком мощный котел, то он будет включаться и выключаться через очень небольшие интервалы времени, как следствие, будет потреблять больше газа.

При недостаточной мощности теплогенератор будет работать на износ, что значительно сократит срок его службы.  Экономичную работу котла обеспечит автоматика, которая будет реагировать на изменение температуры в помещении. И, самое главное,  утепление дома, потому что,  каким бы экономичным не был ваш котел,  отопление улицы сведет все на нет.

Видео о самодельном газовом котле:

</span>Используемые источники:

• https://strojdvor.ru/otoplenie/osobennosti-otopleniya-s-pomoshhyu-gazovyx-pechej-ot-ballonov/
• https://udobnovdome.ru/otopleniye-doma-gazovymi-ballonami/
• https://profiteplo.com/toplivo/83-otoplenie-gazovymi-ballonami-chastnogo-doma.html
• https://dizain-vannoy.ru/sistema-otopleniya/sistemy-otopleniya/gazovoe-kombinirovannoe/otoplenie-ot-gazovogo-ballona.html
• https://boilervdom.ru/kotly/obzor/kak-sdelat-gazovyj-kotel-svoimi-rukami-instrukcii-i-chertezhi.html
