Расположение труб под напольным покрытием для обогрева помещений требует создания над ними ровной, крепкой к механическому воздействию поверхности. В этих целях можно воспользоваться цементным раствором (стяжка пола), или ГВЛ с ДСП — технология не предусматривает заливки отопления бетоном.
Какие виды стяжек подходят к водяному теплому полу
Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:
- сухая;
- полусухая;
- мокрая.
Водяной теплый пол.
Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.
При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.
Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.
Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.
Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.
Вывод: от полусухой стяжки пола лучше отказаться, если планируется выполнять работы своими руками.
Сухая стяжка выполняется из сыпучих материалов (керамзит). После выравнивания засыпки, на нее настилаются листы фанеры, гипсоволоконных плит или ДСП под финишную отделку пола. Все материалы доступны по цене. Их можно найти в любом крупном строительном магазине. Простая технология позволяет выполнять работы самостоятельно.
У этого способа выполнения стяжки два существенных минуса:
- Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
- Плохая проводимость тепла от труб к полу.
Сильные и слабые стороны каждого вида стяжки подробно рассмотрены в работах: «Преимущества и недостатки полусухой стяжки пола» и «Стяжка пола с фиброволокном».

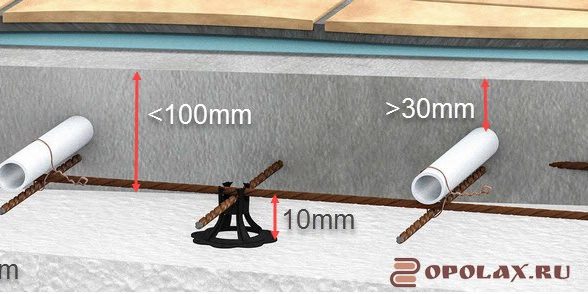

Необходимая толщина стяжки под водяной теплый пол
Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы.
При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.
Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:
- вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
- требования к температурному режиму в обогреваемом помещении;
- высота потолков;
- наличие уклона у основания пола;
- толщина укладываемых труб;
- вид применяемых растворов;
- конфигурация помещения;
- роль стяжки.
Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:
- минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
- оптимальную (среднюю) — толщина 5-7 см;
- максимальную — до 17 см.
Рассмотрим более подробно, когда какая стяжка заливается.
Минимальная
В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:
- 20 мм для смесей с самовыравнивающимся слоем;
- 30 мм с армирующей сеткой под трубами;
- 40 мм для бетонных растворов без армирующих элементов.
Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.
Минимальная толщина стяжки.
При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.
Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.
Максимальная
О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:
- сильно завалено основание пола;
- стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).
В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.
Оптимальная
Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.
Оптимальная толщина стяжки.
Стяжка пола под водяное отопление
Установку полов с водяным подогревом можно выполнить самостоятельно — процесс простой, но очень трудоемкий и требующий ответственности, т.к. малейшее нарушение технологии может довольно быстро сказаться. До начала работ придется серьезно закупиться.
Читайте также: Преимущества и недостатки полусухой стяжки пола
Материалы
Для работы требуется купить:
- водяные трубы (полиэтиленовые, медные или металлокерамические) с внутренним диаметром от 16 до 25 мм, при этом необходимо иметь ввиду, что соединение (сращивание) труб внутри одного контура категорически запрещается — срок службы фитингов меньше срока эксплуатации труб;
Металлопластиковая труба.
- коллектор — необходимо заранее посчитать количество контуров (число выходов), что позволит купить коллектор вместе с навесным шкафчиком;
- теплоизоляционные плиты из пенополистирола, желательно с разметкой для труб;
- пленка из полиэтилена для двух слоев гидроизоляции, а так же укрывания готовой стяжки;
- фитинги для подсоединения труб к коллектору;
- армирующая стекловолоконная сетка с ячейками 3х3 или 4х4 мм;
- крепеж для фиксации труб (хомуты);
- демпферная лента;
- цемент М 400 (желательно покупать М 500, так как через 6 месяцев после производства он становится М 400, что присуще всем видам и маркам портландцемента);
- песок с фракцией до 0,8 мм;
- профиль для маяков;
- фибра (волокна стекловолокна);
- пластификаторы (заменит жидкое мыло).
Инструменты
В процессе работы нужны:
- емкость для раствора (корыто, бак);
- перфоратор с миксером или совковая лопата;
- болгарка или ножовка по металлу для обрезания профиля маяков;
- гидроуровень;
- нивелир;
- правило;
- нож со съемным лезвием;
- отбивочный шнур;
- рулетка;
- угольник;
- строительный степлер или клей ПВА — необходимы для крепления амортизирующей ленты по всем стенам помещения;
- пассатижи;
- ведро;
- кельма.
Технология заливки мокрой стяжки
Все операции по устройству водяного подогрева пола следует выполнять строго по инструкции. Малейший отход от нее ведет появлению риска выхода из строя теплого пола с жидким теплоносителем.
Поврежденные внутри стяжки трубы.
1. Основание пола очищается от мусора и пыли, при необходимости ремонтируется (подробно процесс подготовки основания под стяжку рассмотрен в работе «Подготовка пола к заливке стяжки»).
2. Выполняются гидроизоляционные работы. Для этого на бетонное перекрытие настилается полиэтиленовая пленка внахлест (перекрывается 12-20 см) с заходом на поверхность стен на 11-15 см.
3. По периметру стен строительным степлером или клеем ПВА крепится демпферная лента. Более раннее крепление позволяет нанести линию стяжки на нее, а не на стену, т.к. в противном случае демпфер скроет под собой отбитую линию.
Демпферная лента крепится по периметру помещения.
4. Определяется наличие уклона основания пола, и рассчитывается толщина стяжки. Для этого на высоте 140-160 см от пола на стене, отбивается линия горизонта. После этого рулеткой проводятся промеры расстояния от пола до нанесенной на стены линии. Отмечается самая высокая точка на основании пола.
Рассчитывается толщина слоеного пирога от основания пола до верха стяжки (теплозащита + армирующая сетка + наружный диаметр труб + стяжка над трубами, равная 25 мм с фиброволокном в растворе и 30 мм без добавок волокон фибры). От самой высокой точки перекрытия вверх, в сторону линии горизонта, отмеряется толщина всей конструкции. Подробно процесс определения линии стяжки рассмотрен в работе «Как проверить уровень пола в квартире самому?».
Схема определения линии стяжки.
5. Укладывается теплоизоляционный материал, например, плиты пенополистирола — операция позволяет избежать потерь тепла, уходящего вниз, в подвал или нижний этаж коттеджа.
Укладка пенополистирола.
6. По верху утеплителя расстилается армирующая сетка.
7. Раскладываются трубы змейкой или спиралью на расстоянии 12-36 см друг от друга (чем меньше внутренний диаметр, тем ближе они должны лежать). Расстояние от стены — 50 мм.
Армирующая сетка и уложенные трубы теплого пола.
8. С помощью хомутов трубы фиксируются — соединяются с армирующей сеткой.
Трубы крепятся хомутами.
9. На растворные кучки устанавливаются профили маяков. Методику их монтажа можно посмотреть в работе «Как выставить маяки для стяжки пола?».
Фиксация маяка раствором.Маяки по верху водяных труб.
10. Готовится раствор. Рецептура простая: на 3 части песка берется 1 часть цемента, добавляется маленькими порциями фиброволокно (900 г на 1 м3 раствора). После каждого добавления фибры в смесь, она перемешивается. Если ввести всю долю фиброволокна сразу, не получится ее размешать — собьется в ежистые комочки. После этого добавляется вода и пластификаторы. Оптимальное количество воды равно объему цемента. Например, на 6 ведер портландцемента необходимо 6 ведер воды.
Пластификатор для стяжки теплого пола.Замешивание раствора.
11. Заливается стяжка. Работы можно выполнять в два этапа или один этап. Существенной разницы в качестве стяжки нет. Выбор за исполнителем — как удобнее работать, так и нужно заливать. Единственное отличие — при заливке в два слоя продолжительность работ увеличивается на 12-15 дней.
К сведению: в статье «Стяжка пола с фиброволокном» можно более подробно ознакомиться с нюансами мокрой стяжки.
12. В течение 10-14 дней поверхность стяжки поливается водой и закрывается полиэтиленовой пленкой.
Смачивание стяжки водой.Пленка для стяжки.
13. После схватывания цемента, профили маяков удаляются с помощью пассатижей. Следы от маяков заделываются цементным раствором.
Удаление маяка из стяжки.
14. Обрезается демпферная лента.
Обрезание демпферной ленты.
После набора прочности стяжкой (не менее 28 дней), работы можно продолжить.
Схема монтажа водяного теплого пола.
Как сделать подготовку под теплый пол в деревянном доме
Устройство в деревянном доме водяного отопления под полом может выполняться с помощью стяжки и без нее. Стяжку заливают если уложено железобетонное перекрытие пола или пол укладывается на грунт, подсыпанный керамзитом. Если выполнен черновой пол, прибегают к полистирольным матам или к деревянным, реечным или модульным конструкциям.
Читайте также: Какие натяжные потолки лучше – глянцевые или матовые?
Можно ли сделать водяной подогрев пола без стяжки
При монтаже водяного подогрева пола не всегда можно залить стяжку:
- деревянное перекрытие не выдержит вес бетона в стяжке;
- низкие потолки в квартире;
- отсутствуют навыки приготовления раствора и заливки стяжки;
- работы необходимо выполнить в кратчайшие сроки.
Решает проблемы водяной подогрев пола без заливки стяжки.
Плюсы. Водяной теплый пол без стяжки позволяет:
- выполнить все работы собственноручно — технология простая и понятная;
- снизить нагрузку на основание пола — 1 м2 бетона весит в среднем 200-300 кг (чем толще, тем больше весит), конструкция водяного подогрева пола без стяжки всего 20-35 кг/м2;
- уменьшить высоту помещения на 60-80 мм, а не на 120-170 мм по сравнению с сухой стяжкой;
- без проведения звукоизоляционных работ позволяет значительно снизить уровень проникновения различного вида шумов в жилые помещения;
- сократить время монтажа отопления и настила напольного покрытия до нескольких дней;
- укладывать трубы на бетонный и старый деревянный пол;
- снизить затраты на устройство водяного «теплого пола».
Есть у такого решения и минусы:
- при отключении системы отопления помещение быстро охлаждается, в то время как стяжка служит своеобразным конденсатором тепла, которое отдает помещению в течение длительного времени;
- незначительные колебания влажности способны вызвать деформацию всей конструкции, что требует проведения хорошей гидроизоляции.
Укладка водяного теплого пола на полистирольные плиты
Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.
Монтаж труб на полистирольные маты предусматривает:
- Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м2. Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
- Очистку поверхности чернового пола от мусора и пыли;
- Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
- Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
- Укладку матов вплотную к стенам;
- Фиксацию плит клеем;
- Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м2; ширина между параллельными трубами должна составлять 20-30 см;
- Укладку труб между бобышками в соответствии с составленной схемой:
Укладка труб на полистирольные плиты.
Для сведения: при использовании полистирола без бобышек, некоторые мастера укладывают под трубы металлические пластины. Это тот вариант, когда «кашу маслом не испортишь».
- Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
- Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
- Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
- Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).
Укладка обогревательных труб на деревянные конструкции
Деревянные системы используются в основном в домах, где уложен черновой фальшпол. Могут быть модульные и реечные. Модули можно купить в строительных магазинах и собрать дома по инструкции, приложенной к комплекту. Реечную систему можно сделать самостоятельно из ДСП или МДФ толщиной 20 мм. Технология включает следующие работы:
- Нарезаются рейки шириной 13 см;
- Основание пола подметается, а затем пылесосится;
Реечная система.
- Застилается полиэтиленовой пленкой внахлест с заходом на стены. Швы заклеиваются скотчем;
- Мелом прорисовывается трасса, по которой пройдут трубы;
- Поперек лаг раскладываются рейки и фиксируются саморезами. В местах поворота труб они закругляются;
- На рейки укладываются опорные металлические пластины, которые одновременно служат распределителями тепла — нагреваясь, они отводят тепло от труб и отдают его полу более равномерно. К рейкам пластины крепятся саморезами;
- Укладываются трубы (их фиксировать не нужно);
- Вся система закрывается вспененным полистиролом или полиэтиленовой пленкой.
Завершающие работы проводятся по тому же алгоритму, что и при укладке труб на плиты из полистирола.
Заключение
Стяжку можно выполнять в «мокром» виде, полусухом и сухом. Кроме этого, есть возможности монтажа отопления без стяжки вообще — на плиты из полистирола и деревянные конструкции.
Однако укладка теплого водяного пола в стяжку более эффективное решение по сравнению с технологией укладки на полистирольные маты и деревянные конструкции — монолит из бетона более равномерно распределяет тепло и становится конденсатором тепловой энергии, обеспечивая плавность работы отопления при отключениях котла.
Толщина слоя стяжки имеет диапазон от 2 см до 17 см, что определяется рядом факторов. При этом, чем тоньше слой бетона залит на трубы, тем выше КПД отопительной системы, что сказывается на затратах на топливо.
Видео по теме
Комфорт в доме, квартире или коттедже зависит от правильности обустройства коммуникаций, важным элементом которых являются теплые полы. Их функционирование полностью зависит от того, правильно ли сделана стяжка на теплый водяной пол.
И неважно, как будут проходить работы – с привлечением бригады или собственными силами. Главное, чтобы все процессы выполнялись правильно и в соответствии с действующими нормативами.
Какой может быть стяжка?
Трубы с водой или прочим теплоносителем, используемые для обустройства отопления, прячут внутрь конструкции пола. Водяной теплый пол собирают, как пирог, из нескольких слоев, среди которых присутствует стяжка, предназначенная защитить магистраль от механических повреждений и обеспечить равномерный прогрев всей поверхности.
Виды по методу нанесения
В зависимости от консистенции вещества, используемого для обустройства, выделяют мокрую, сухую и полусухую стяжку. Первый вариант выполняется из доступных материалов – чаще всего это песок и цемент. Более того, его можно попытаться реализовать самостоятельно – понадобится немного потренироваться и приложить усилия.
Особенность заключается в правильности приготовления смеси и равномерном ее распределении. Консистенция будет жидкой, что облегчает нанесение и выравнивание.
Мокрый вариант стяжки идеально подходит под отделку мраморным, керамическим или прочим декоративным покрытием. Слой хорошо проводит тепло и передает натуральному камню, который максимально отдает его в помещение, обеспечивая прогрев
Сухой способ довольно прост в монтаже и может быть реализован своими силами. Все составляющие можно купить – производители предлагают сухую засыпку из композитных материалов и готовые гипсовокнистые плиты. Наполнитель предстоит разместить по всей поверхности и сверху накрыть ГВЛ, который фиксируется саморезами.
Для выполнения третьего типа стяжки понадобится дополнительное оборудование. Речь идет о пневмонагнетателе и прочих автоматических устройствах. Чтобы полусухую смесь равномерно распределить, нужен опыт выполнения подобных работ.
Оборудование можно взять напрокат – строительные организации представляют его в аренду. Правда без навыков справиться с работой будет сложно. Смесь лучше купить уже готовой – самостоятельное изготовление будет затруднено по причине недоступности отдельных составляющих. Да и правильным рецептом производители не спешат делиться.
Галерея изображенийЗасыпка плотно утрамбовывается, максимально заполняя все пустоты. Сверху накрывается гипсоволокнистым листом. Правда, сухой вариант боится влагиДеревянные модули крепятся к основанию, а в специальные углубления – пазы – вставляются металлические пластины. Затем туда помещают магистральную трубу. Это сухой способ, который и стяжкой сложно назватьПолусухую смесь вручную сложно смешать и распределить по поверхности. Желательно ее заказать уже готовой, а подачу чтобы выполнял пневмонагнетательДля укладки жидковатого раствора требуется сноровка. Но если есть желание, то можно научиться. В крайнем случае поверх слегка неровной стяжки можно будет нанести финишное покрытие, которое само умеет выравниватьсяСухая стяжкаДеревянные модули для водяного теплого полаПолусухая смесьМокрый тип стяжки
Выбор варианта обустройства зависит от особенностей помещения, навыков и бюджета. В любом случае, решившись сделать теплыми полы, нельзя экономить на качестве. Даже самый лучший материал могут испортить кривые руки.
Тем более что делается система не на одно десятилетие – траты оправданы и окупят себя в ближайшие годы. Если приглашать дешевых шабашников и не контролировать каждый процесс, выполняемый ими, можно в итоге заплатить двойную цену.
Отличие по материалу изготовления
Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.
Чаще всего применяют такие варианты:
- бетон – его можно заказать или сделать;
- раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
- готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.
При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.
Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания
Для устройства стяжки поверх напольного обогрева в ванной больше подойдет бетон или песчано-цементный состав, изготовленный в соответствующих пропорциях. Тем более что его рецепт можно улучшить, создав более пластичную смесь, которая максимально подойдет для обустройства плавающей стяжки.
Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.
Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.
Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций
Важно помнить, что любая смесь, кроме сухой, должна быть использована сразу. Ее хранение недопустимо – начнется процесс затвердевания. И это может произойти уже через 2-4 часа, если другое не указано в рекомендациях производителя.
Особенности выбора толщины слоя
Один из ключевых моментов – выбрать толщину стяжки для обустройства водяного теплого пола. Здесь плохо как слишком маленькое значение, так и наоборот. В первом случае покрытие быстро пустит трещины по всей поверхности и попросту выйдет из строя. Да и равномерного прогрева не получится.
Слишком тонкий слой не позволит теплу равномерно распределиться, поэтому он должен быть не менее 30 мм. Если же тепло будет проходить сквозь довольно толстый пласт бетона, его выход на поверхность придется долго ждать
Во втором – слишком высокий слой над трубой с теплоносителем будет долго греться.
Кроме того, дополнительно пользователь получит следующие недостатки:
- неравномерный прогрев – полосы тепла чередуются с холодными, особенно если внизу трубы с диаметром 16 мм;
- большой расход материалов, что оборачивается излишними тратами;
- продолжительное время для обустройства – толстый слой будет сохнуть более 1,5 месяца, что не всегда приемлемо;
- существенное поднятие уровня пола уменьшит общую высоту комнаты.
Выходит, что к выбору оптимальной толщины следует подходить ответственно. Более того, если посмотреть на рекомендации производителей оборудования и материалов для обустройства системы теплого пола, то они советуют делать слой стяжки в среднем 40-45 мм над уровнем трубы.
На выбор толщины оказывают непосредственное влияние такие факторы:
- шаг укладки;
- диаметр самой трубы теплого пола;
- тип смеси, которой предстоит заливать поверхность;
- высота потолков в помещении;
- прочность перекрытий.
С особенностями расчетов водяных теплых полов и определением оптимального шага укладки ознакомит следующая статья, прочитать которую мы очень советуем.
Учитывая исходные данные, предстоит определить параметры будущего слоя. Причем менее 30-35 мм брать нельзя, а максимальный предел составляет 100-120 мм. Это рекомендованные ограничения для жилых комнат.
При устройстве стяжки часто ее выполняют в 2 этапа – сначала заливают трубы, выполнив покрытие в один уровень с ними. Затем наносят второй слой нужной высоты (+)
В случае производственных помещений подход будет кардинально другим – там все зависит от их назначения и нагрузок, которые предстоит выдерживать – будут ли танцевать посетители, если это кафе, или ездить погрузчики, когда речь идет о складе супермаркета. Речь идет уже о толщине от 200 мм.
Более популярным материалом для обустройства стяжки является бетон или цементно-песчаный раствор, наносимый мокрым способом. Здесь важно не забывать о необходимости выполнять деформационные швы, что обеспечит качественный целостный слой над трубами с водой.
Для этой процедуры используют прокладку из пенополистирола шириной 10 мм – демпфер. Он позволяет получить плавающий пол, не связанный со стенами помещения, поэтому влияния на них никакого не оказывает при нагревании или остывании.
Правила выполнения деформационных швов зависят от особенностей помещения. Самое основное требование – проложить демпферную ленту из эластичного материала по периметру комнаты. Важно это сделать перед началом укладки стяжки.
Галерея изображенийКогда магистраль переходит из комнаты в комнату обязательно в дверном проеме делают деформационный шов, используя эластичную ленту. Это позволит избежать трещин в стяжкеДля помещения с площадью 60 м2 и более обязательно необходимо проводить разбивку на участки по 30 м2. В противном случае растрескивание покрытия будет обеспеченоЕсли комната длинная, то ее также предстоит разделить деформационным швом. Максимально допустимая длина по одной стороне – 8 метровДля комнат сложной формы, даже если они не превышают 30 м2, целесообразно делать разделение демпферной лентой. Бетон при высыхании будет деформироваться, а пластичная лента примет все это на себяМагистраль переходит из комнаты в комнатуПомещение большой площадьюДлинная комнатаКомната сложной формы
Обустройство стяжки мокрого типа
Своими силами можно выполнить стяжку из песчано-цементного раствора. Приготовить его несложно в домашних условиях. Более того, покупка дополнительных включений позволит улучшить прочностные и пластичные характеристики смеси, сделав похожим на бетон.
Рецепт приготовления мокрой рабочей массы прост: нужно взять 3 части песка, добавить к нему 1 долю цемента. Для улучшения свойств, способствующих лучшему распределению смеси, нужно влить пластификатор, а для армирования надо ввести фиброволокно.
Галерея изображенийПесок следует покупать просеянный, а цемент марки М400 или М300. Такие составляющие позволять получить качественную смесьПластификатор покупают тот, что предназначен для бетона. Добавлять его следует исходя из рекомендаций, приведенных производителем на упаковкеФибру лучше взять полипропиленовую. Ее понадобится 0,9-1 кг на 1 м3 раствора. При добавлении этот компонент аккуратно смешивают с сухими составляющими, обеспечив равномерное распределение в смесиВ готовой рабочей массе все компоненты должны быть качественно распределены. При использовании армирующей сетки фибру в раствор не добавляют, ограничившись пластификатором и водойПесок и цемент для раствораПластификатор для бетонаПолипропиленовая фибраГотовая рабочая смесь
Перед приготовлением состава предстоит определиться, во сколько слоев осуществлять стяжку – в два или один? От этого будет зависеть объем смеси, которую потребуется приготовить.
Сначала можно залить уложенные на слой утеплителя трубы, получив на выходе поверхность вровень с их размещением. Второй слой, который будет над ними, предстоит делать после высыхания первого. Или же сразу сформировать пласт нужной высоты. Для мастера-самоучки проще и удобнее второй вариант.
Для его выполнения понадобится разметить высоту будущего слоя в помещении. Здесь нужно использовать лазерный уровень и металлические направляющие, называемые маяками.
Галерея изображенийПредстоит просверлить отверстия под установку дюбель-гвоздей вдоль ровной линии – места установки маякаДюбель диаметром 8 мм более плотно держится в бетоне, чем 6 мм. На него предварительно надеваем шайбу, чтобы обеспечить плотное прижимание к пенопласту. Вбиваем пластиковые дюбеля по всей длине помещенияС помощью лазерного уровня отмечаем высоту будущей стяжки – именно на такую глубину предстоит забивать гвозди. Важно учитывать толщину маяка при его установке на дюбель, чтобы не ошибиться с высотойОсталось металлическую рейку водрузить на подготовленные крепления и проверить правильность установки с помощью лазерной разметки – линия должна быть идеально ровнойНастало время фиксации – накладываем раствор без пропусков вдоль линии размещения рейки будущего маяка, стараясь не повредить контур трубыЧтобы не согнуть рейку, плавными направленными движениями погружаем ее в раствор. Выполнять следует уверенно и мягко по всей длине маякаПредстоит выровнять раствор под рейкой. Для этого в места, где наблюдаются зазоры между поверхностью и маяком, нужно добавить еще смесь и тщательно ее разровнять. Излишки раствора следует снимать под небольшим уклономДальнейшие работы можно продолжить через сутки, когда смесь схватится и прочно зафиксирует размещенный маякСверление отверстийВбивание дюбелейОпределение высоты стяжкиУстановка маякаНанесение раствора под профиль маякаПогружение маяка в растворВыравнивание раствора вровень с маякомРаствор прочно зафиксировал маяк
Вариант с маяками – самый верный помощник в получении правильной поверхности стяжки. Причем демпферная лента на этом этапе должна быть уже проклеена по периметру и во всех местах, где требуется сделать деформационный шов. Без нее даже самая лучшая технология укладки себя не оправдает – поверхность покроется трещинами.
Через сутки после установки маяков при использовании мокрого раствора можно продолжить работы. Предстоит заливка смеси на трубы.
Галерея изображенийСначала наносят раствор начиная с угла, наиболее удаленного от входа в помещение. Делать это нужно постепенно, работая с небольшим участкомДля сглаживания поверхности можно использовать длинную строительную рейку – правило. Стягивать лишний раствор следует широкой стороной приспособления, а острая предназначена для снятия излишков при штукатурке стенВ местах, где не хватает объема, можно смело немного добавить раствора, равномерно распределяя по всем неровностямОсталось еще раз стянуть правилом обработанный участок, ориентируясь на уровень, задаваемый установленной рейкой маяка. Предварительно приспособление стоит очистить от излишков раствораНачинают с углаПравило для сглаживанияДобавление раствора во впадиныПовторное выравнивание правилом
Аналогичным образом предстоит залить все участки помещения, постепенно передвигаясь к выходу. Важно успеть выполнить работу, пока смесь не потеряла свои свойства. Ждем полнейшего отвердевания уложенного слоя. На это потребуется не менее 28 дней, если другое не указано в инструкции.
Если применялась смесь, приобретенная у одного из производителей и предназначенная для покрытия труб теплого пола, то время ожидания может отличаться. Здесь предстоит придерживаться рекомендаций конкретного производителя, чья марка раствора была использована.
Галерея изображенийПредстоит срезать все наплывы и брызги песчано-цементной смеси со стен. Для этого можно взять шпательОстрой стороной правила снимают неровности с поверхности высохшей стяжки. Нужно проходить в различных направлениях по помещению, равномерно прижимая рейку к поверхностиПришло время удалить образовавшийся мусор, образовавшийся в результате выравнивания. Можно использовать для этих целей пылесос или обойтись простым веникомОсталось правилом проверить ровность поверхности. Хорошо, если зазор не превышает 4 мм, иначе работа выполнена не лучшим образомСрезать все наплывы и брызги со стенУдалить неровности с поверхностиУбрать весь мусорСделать затирку и проверить ровность
Поверхность готова к укладке плитки. Но для линолеума или ламината потребуется перетирка. Для этого нужно полить стяжку водой, взять полотер и тщательно ее перетереть. Процедура позволяет получить на выходе идеальную ровность.
Такой результат может порадовать далеко не каждого новичка, впервые выполняющего стяжку. Здесь на помощь придет самовыравнивающаяся смесь, которая и предназначена для удаления всех перепадов. Она используется так, как прописано в рекомендациях производителя.
После нанесения останется подождать ее высыхания и никакую затирку делать не придется – в итоге ровная и гладкая поверхность, готовая к декоративной отделке.
Нюансы контрольной проверки
При обустройстве стяжки мокрого типа из бетона или цементно-песчаной смеси нанятой бригадой не стоит торопиться и сразу же оплачивать их услуги. Предстоит дождаться полного застывания искусственного камня. Причем первые 2 недели поверхность накрывают пленкой, периодически смачивают водой, чтобы максимально напитать влагой.
Затем нужно выждать время, а это около месяца, чтобы состав, покрывший трубы теплого пола, кристаллизовался. Срок зависит от толщины слоя – это индивидуальный показатель для каждого случая.
Как только отведенное время на затвердение истекло, можно проводить ревизию поверхности, обустройством которой занималась нанятая бригада. Есть некоторые нюансы, которые следует проверить при приеме их работы.
Первым делом время следует внимательно осмотреть поверхность – наличие трещин явно свидетельствует о допущенных ошибках. Такую работу принимать нельзя
При осмотре надо обратить внимание на каждый участок стяжки во всех комнатах – наличие блеска нежелательно, верхний слой должен быть ровный, равномерно серый, без сколов и трещин.
Затем проверяется ровность поверхности двухметровой рейкой – правилом. Его прикладывают в нескольких местах к стяжке. Норма, если зазор не превышает 4 мм. Это СНИП 3.04.01-87, таблица 25.
Следует проверить уклон по горизонту – допустимо при длине 4 метра отклонение от горизонтали не более 0,2 процента. Выходит, что в этом случае допустимый уровень уклона 8 мм
Для простукивания лучше взять не молоток, а деревянный брусок и торцом простучать. Проверяется вся поверхность – звук одинаковый, звенящий. Если глухой, то имеются отслоения стяжки от основания.
Если поверхность с честью выдержала проверку, работу можно принимать и оплачивать бригаде честно заработанные деньги. Если же это результат самостоятельной работы, то им можно гордиться.
Теперь осталось провести тепловые испытания. Важно помнить, что их запускают через месяц, не раньше. Начинают с 25 с ежедневным увеличением температуры на 5 градусов, пока она не достигнет проектной величины, не забывая следить за потерей давления.
Правила и примеры расчетов водяной напольной системы обогрева приведены здесь. Рекомендуем ознакомиться с полезной систематизированной информацией.
Выводы и полезное видео по теме
Технология проведения работ по укладке стяжки в видеоролике:
Подробное видео с пояснениями о минимальной и максимально допустимой толщине стяжки для водяного теплого пола:
О выборе типа смеси и правилах ее изготовления для обустройства стяжки:
Существующие методы создания стяжки для труб теплого пола позволяют подобрать наиболее подходящий вариант для своего помещения.
Заниматься этими работами самостоятельно или пригласить бригаду – решение зависит от выбранного способа и характеристик обустраиваемого помещения. В любом случае знание нюансов пригодится, чтобы проверить качество поверхности по окончании работ.
Хотите рассказать о том, как делали стяжку для вашей системы напольного обогрева? Есть полезные для посетителей сайта сведения по производству работ? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.
- Устройство теплого пола
Вступление
Стяжкой пола называется слой в конструкции пола, основное назначение которого равномерно распределять нагрузку на перекрытия здания. Дополнительная задача стяжки выравнивать основание пола.
Стяжка для теплых полов выполняет задачу теплообменника, который сначала принимает тепло от системы теплый пол, а потом равномерно отдает его в помещение. Именно по этому, стяжка для теплых полов делается по особым правилам, несколько отличающимися от обычной стяжки.
Что в статье
В этой обсудим три вопроса, которые являются принципиальными:
- Минимальная толщина стяжки ТП;
- Максимальная толщина стяжки ТП;
- Типы применяемых стяжек ТП.
Задачи стяжки теплых полов
Чтобы разобраться, как делать стяжку для теплого пола, определим точнее её задачи. Прежде всего, вспомним, что стяжки принципиально делятся на связанные и плавающие. Плавающая стяжка не связанна ни с основанием пола, ни со стенками помещения. Если, условно, посмотреть на плавающую стяжку, то это отдельная, чаще, бетонная плита в помещении выполняющая свои задачи.
Стоит отметить, что плавающая стяжка является приоритетным видом стяжки в устройстве бетонного теплого пола.
В задачи плавающей стяжки теплого пола входит:
- Удержание труб или кабеля теплого пола;
- Быть теплообменником между системой теплого пола и помещением, обеспечивая равномерный прогрев поверхности пола;
- Принимать на себя силовую нагрузку эксплуатации помещения.
Именно для решения этих задач, направлены специфические требования для устройства стяжки теплого пола.
Требования к устройству стяжки теплого пола
Здесь самое время вспомнить, о видах теплого пола. Принципиально, существуют два вида теплого пола: водяной и электрический. В водяном теплом полу, тепло передается в стяжку от воды, циркулирующей по системе. В электрическом теплом полу, тепло получается от нагрева специальных греющих кабелей уложенных в пол.
Примечание: Говоря о стяжке теплого пола, имеем в виду, только водяной теплый пол и кабельный электрический теплый пол. Закрытие стяжкой электрических теплых матов не требуется. Также, стяжка не требуется для настильных систем ТП (теплый пол), используемых в деревянных домах и в домах с полами на лагах.
Общая толщина стяжки
Итак, две задачи стяжки ТП, распределение эксплуатационной нагрузки и равномерное распределение тепла, являются приоритетными. Именно для выполнения этих задач, будут направлены все дальнейшие рассуждения о толщине стяжки.
В толщине стяжки важны два параметра. Первый это общая толщина стяжки, которая обычно остается за скобками. Второй параметр это толщина слоя стяжки над трубами. Сначала о первом.
Общая толщина стяжки теплого пола, именно стяжки, а не всей конструкции теплого пола, должна быть таковой:
- Если теплый пол делается над неотапливаемом помещении, подвалом, или землей, минимальная толщина стяжки 85 мм. Это нормативная величина, является весьма спорной (об этом чуть ниже);
- Если ТП делается на бетонной плите, общая минимальная толщина складывается из 10 мм стяжки под трубой (кабелем), диаметра трубы (кабеля) и допустимой технологической толщины стяжки над трубой.
- Максимальную толщину стяжки рекомендуется НЕ делать более 100 мм, из-за большой инерционности системы. Толстые стяжки будут долго нагреваться и расходовать тепло не на прогрев помещения, а на прогрев самой стяжки.
Примечание: если требуется поднять общий уровень пола, не нужно это делать стяжкой теплого пола. Нужно сначала сделать выравнивающую стяжку, а потом монтировать теплый пол, а не пытаться все задачи решить в одной стяжке.
Толщина стяжки над трубами
Это важный параметр, от которого зависит в первую очередь, равномерный прогрев пола, а во вторую восприятие нагрузки (прочность).
Сразу скажу о прочности. Здесь работает следующее правило: чем толще подстилающий утеплитель в конструкции ТП, тем больше должна быть толщина стяжки над трубами. Для климата средней полосы, достаточной толщиной утеплителя является толщина 2, максимум 3 см.
Чтобы ответить на вопрос о связи толщины стяжки над трубами и равномерным прогревом посмотрим на тепловую диаграмму теплого пола.
Как видим, тепло от труб поднимается по стяжке по своеобразным конусам. Оптимальный прогрев пола будет, если эти конусы «закончатся» на поверхности стяжки. Если стяжку сделать тоньше, то нагреваться будет не столько стяжка, сколько отделочное покрытие, что плохо. Если стяжку над трубами (кабелем) сделать толще, то тепло не будет доходить до поверхности стяжки. На поверхности получим, так называемый полосный, некомфортный прогрев пола, иначе «зебра». Идя по полу будет чувствоваться смена теплых и холодных полос. Это тоже плохо.
Как видите, именно толщина стяжки над трубами важнейший технологический параметр стяжки ТП. Нагрузка на пол в жилых помещениях относится к умеренным и на параметр толщины нагрузка на пол не влияет.
Итак, толщина стяжки над трубами. Не мудрствуя лукаво, посмотрим рекомендации по этому параметру у основных производителей элементов водяных теплых полов, а именно фирм Oventop, Uponor, Valtac, Thermotech, KAN. Обобщив их рекомендации, могу сделать следующий вывод:
При устройстве теплого пола на бетонное основание, со слоем утеплителя не более 20 мм, толщина стяжки над трубами должна быть:
- Не менее 30 мм для мокрого раствора с добавлением пластификатора и фибры;
- Не менее 50 мм для мокрого раствора (бетон или ЦПСмесь);
- Не менее 45 мм для полусухого раствора изготовленного машинным способом.
Типы применяемых растворов для стяжки теплого пола
Основа любой стяжки это раствор, который можно изготовить различными способами. Здесь три варианта:
- Бетонная стяжка;
- Стяжка цементно-песчаной смеси (ЦПС);
- Полусухая стяжка.
Поговорим о каждом из них, а в конце подведем итог, какой вариант лучше использовать для самостоятельных работ.
Вариант 1. Бетонная стяжка теплого пола
Мокрая бетонная стяжка теплого пола выполняется по технологии плавающего пола, на основе раствора из цемента, песка, щебня и воды. Для самостоятельного изготовления раствора необходимо изготовить раствор В22,5 (М300) с обязательным (!) добавлением в раствор щебня или гравия фракций 5-15 мм.
Классический раствор бетона М300 (бетон B22,5) делается на основе цемента М400. Пропорции бетона (Цемент: Песок: Щебень) — 1: 1,9: 3,7.
Важно отметить, что эта марка бетона относится к тяжелым бетонам и сложна в укладке. Нагрузка такой стяжки на 1м² перекрытия составит 125 кг, при толщине стяжки в 50 мм. И это без учета веса «пирога» теплого пола.
Всё это выявляет недостатки «бетонного» варианта:
- При укладке бетона возможно повреждение труб (кабеля) теплого пола;
- Не возможность трамбовки, может привести к образованию воздушных пузырей;
- Сложность выравнивания бетона потребует дополнительного слоя выравнивающей стяжки.
Плавающая бетонная стяжка (6) обязательно армируется сеткой (2), проваренной в узлах, с ячейками 10 на 10 см. Армирующая сетка не только скрепляет саму стяжку, не давая ей трескаться при высыхании и работе теплого пола, но и служит базой для крепления (4) труб (5) водяного пола и кабеля электрического пола. Важно (!) обеспечить подъем сетки (3) на 10 мм от утеплителя (пленки) (1).
От стен бетонную стяжку нужно изолировать демпфером. Это специальная лента или любой плотный утеплителем не толще 1 см.
Вариант 2. ЦПС
Цементно-песчаная стяжка теплого пола выполняется по технологии плавающего пола, на основе раствора из цемента, песка и воды с добавлением пластификатора и фибры или на основе готовых сухих смесей.
Важно! Пластификатор и/или фибра являются обязательными в стяжке теплого пола.
- Если вы делаете ТП в доме, для приготовления раствора ЦПС достаточно цемента марки М200. Песок нужен чистый. Пропорции песок/цемент, 3/1 (три песка—один цемента).
- Если теплый пол делается в гараже, то марка цемента берется выше от М300 до М500, оптимально М400.
Обязательным элементом в растворе ЦПС ТП, является волокна армирующей фибры и пластификатора. Фиброволокно добавляется в объеме 900 гр. на куб раствора. Фибра играет армирующую роль.
Важно! Пластификатор (это не фибра) добавляется в любой тип ЦПС теплого пола. Он (пластификатор) компенсирует тепловое расширение теплого пола, предохраняя ЦПС от растрескиваний.
Стяжка ЦПС ТП отделяется от основания пола. Для чего на основание укладывается слой полиэтилена толщиной от 200 мкн. Для лучшей теплоотдачи, под стяжку укладывается слой теплоизолятора толщиной от 20 мм. Важно! Фольгированная подложка не является утеплителем.
Важно! Для безаварийной работы теплого пола, стяжку теплого пола нужно укладывать только на ровное, прочное основание. Неровности основания могут привести к образованию воздушных полостей, которые могут дать усадку при нагрузках. Если основание пола неровное, под стяжку теплого пола, нужно сделать дополнительную выравнивающую связанную стяжку.
Стяжка ЦПС отделятся от стен помещения, для чего по периметру комнаты закрепляется демпферная лента или полоски из любого твердого изолирующего материал 5-10 мм.
Плавающая стяжка ЦПС обязательно армируется сеткой с ячейками 10 на 10 см. Армирующая сетка не только скрепляет саму стяжку, не давая ей трескаться при высыхании и работе теплого пола, но и служит базой для крепления труб водяного пола и кабеля электрического пола. Важно обеспечить подъем сетки на 10 мм от пленки.
Толщина слоя стяжки, в варианте цементно-песчаной стяжки без фибры с армирующей сеткой, не может быть меньше 10 см. Именно такой слой обеспечит создание прочной плавающей плиты. При этом толщина стяжки должна обеспечить укрытие труб (кабеля) слоем не менее 30 мм, иначе будет полосный прогрев пола.
Готовые смеси упростят работы
Существует масса производителей выпускающие готовые смеси (ровнители) в том числе пригодные для устройства стяжек теплого пола. Раствор из такой смеси делается добавлением воды в пропорции указанной на упаковке. Укладывается ровнитель по маякам или без них в зависимости от марки и производителя.
Использование готовых смесей, оптимальных вариант для самостоятельного устройства стяжки теплых полов.
Вариант 3. Полусухая стяжка на теплоотражающие плиты
Для упрощения работ по устройству теплого пола, фирмы стали выпускать специальные плиты примечательных конструкций. Эти плиты с одной стороны являются готовыми каналами для укладки кабеля или труб теплого пола, с другой стороны, принимают на себя часть эксплуатационной нагрузки и создают слой теплоизолятора.
В таком варианте теплого пола, обычно делается полусухая стяжка, на основе цементно-вяжущих смесей с добавлением пластификаторов. Лучшее качество такой стяжки можно добиться, используя готовые смеси ровнителей для теплых полов или покупая готовые полусухие смеси заводского изготовления.
Плюсы и особенности полусухой стяжки
- Полусухая стяжка не требует армирования и сохнет гораздо быстрее мокрых стяжек.
- Полусухая стяжка укладывается с демпферной лентой.
- Толщина стяжки должна обеспечить укрытие труб (кабеля) теплого пола слоем 40-60 мм.
Минусы
- Однако, полусухая стяжка, пористая и в конструкции теплого пола будет значительно повышать его инерционность;
- Кроме этого, полусухая стяжка требует серьезных профессиональных навыков, что осложняет рекомендовать её для самостоятельного применения.
Выводы
В статье рассмотрены несколько вариантов устройства стяжки теплых полов:
- Стяжка ТП в помещении повышенной нагрузки. Делается бетоном B22,5, возможно по грунту с толщиной от 85 мм, с обязательным армированием сеткой. Бетонная система теплый пол.
- Стяжка ТП в доме (квартире), делается цементно-песчаной смесью с армированием сеткой или пластиковой фиброй на утепляющей подложке 2-3 см с обязательным добавлением пластификатора.
- Технологию полусухой стяжки НЕ рекомендуют для самостоятельного использования, исключая маленькие помещения (ванная, туалет) из-за сложности технологических процессов в изготовлении раствора и его укладке.
Нормативные документы
- СНиП 2.03.13-88 параграфы 2.144-1/88 (узлы 63, 69, 75, 81, 87), 2-244-1 (узлы 140,147,149, 160, 161).
- Проектирование теплых полов: DIN 18560 и СНиП 41-01-2003.
©Opolax.ru
Статьи по теме
Используемые источники:
- https://stroyguru.com/remont-kvartiry/pol/styazhka-dlya-teplogo-vodyanogo-pola/
- https://sovet-ingenera.com/otoplenie/teply-pol/styazhka-na-teplyj-vodyanoj-pol.html
- https://opolax.ru/ustroiestvo-teplogo-pola/styajka-dlya-teplyx-polov-varianty-tolshina-i-rastvory
