Как рассчитать и смонтировать регистры отопления самостоятельно

Отопление дома в нашем климате необходимо. Обычно устанавливают готовые радиаторы. Но иногда возникает ситуация, когда необходимо отопить гараж, теплицу, мастерскую. Стандартный радиатор очень быстро загрязнится, к тому же из-за сложности конструкции его сложно очистить от пыли. Иногда просто хочется сэкономить и изготовить нагревательный прибор из подручных материалов.

Мы приветствуем нашего уважаемого постоянного читателя и предлагаем ему статью о том, какие бывают регистры отопления и как можно изготовить их своими руками.

Что это такое и для чего они нужны

В традиционном понимании регистр отопления — отопительный прибор из нескольких соединенных труб или одной изогнутой круглой трубы. В квартирах чаще встречаются змейки из дюймовой трубы с насаженными изогнутыми пластинами из стального листа. На производствах и в некоторых общественных помещениях — регистры из гладких труб диаметром от 60 мм.

Эстетические свойства у батарей раньше отсутствовали начисто.

Использовались такие отопительные приборы по трем причинам:

• Стоимость труб меньше чугунных радиаторов.
• Гладкотрубные регистры можно изготовить из труб любого диаметра своими силами и разместить в удобном месте. Практически каждая организация, начиная с ЖЭКа, имела сварочный аппарат и сварщика, проблема отопления мастерских, гаражей, подсобок решалась быстро.
• Регистры часто применялись в цехах из-за запыленности и несколько большей прочности стали по сравнению с чугуном (точнее, из-за большей пластичности и меньшей хрупкости). В запыленном производстве очистка радиаторов вызывает затруднения — а гладкие трубы моются без проблем. Сталь предпочтительнее и при опасности повреждения отопительных приборов грузами или транспортом. Кроме этого, при замерзании чугун лопается, стальные трубы лопаются не всегда, трещины легко заварить; нередко замерзшие стальные регистры отогревают даже открытым огнем.

Современные регистры отопления в жилье применяют чаще всего как украшение интерьера — современные готовые покупные или эксклюзивные дизайнерские приборы очень декоративны.

Особо стоит отметить полотенцесушители — это неотъемлемый атрибут обогрева и комфорта в ванных комнатах.

Разновидности и технические характеристики

Современных разновидностей регистров много: от традиционных утилитарных конструкций для отопления из стальных труб д 108 мм до эксклюзивных дизайнерских разработок.

По техническим характеристикам трубчатые батареи уступают радиаторным моделям:

• Для системы с трубчатыми нагревательными приборами необходимо большее количество теплоносителей, большая мощность котла и насоса.
• У них больше инерционность — система прогревается гораздо медленнее (но и остывает тоже медленнее). Это качество иногда выручает при подключении к системам централизованного отопления, но в частном доме длительный разогрев системы не слишком удобен.
• Теплопередача при помощи конвекции у труб меньше, чем у радиаторов; большая часть теплопередачи идет с помощью излучения.
• Традиционные регистры из крупных труб громоздки.
• Трубчатые батареи имеют немалый вес и требуют надежных креплений.

По форме исполнения

По форме регистры бывают змеевиковые (S-образные) и секционные (колончатые):

• Змеевик — изогнутая конструкция, изготавливается из труб небольших диаметров. Горизонтальные трубы соединяются дугообразными перемычками из труб того же диаметра. Пластичные контуры из меди и нержавейки просто гнут.

• Секционные изготавливают из отдельных горизонтальных труб, заваренных с торцов и соединенных между собой перемычками-трубками. По способу расположения перемычек выделяют две конструктивных разновидности: нитка и колонка.

Можно выделить сложные комбинированные конструкции отопления — обычно это готовые покупные регистры из нержавейки, латуни и меди. Одна труба, протянутая через помещение, также является регистром.

Встречаются дизайнерские декоративные конструкции с вертикальным расположением труб. Иногда применяют готовые оребренные трубы (из одного металла и биметаллические).

По способу монтажа

Регистры бывают стационарные и передвижные:

1. Стационарные отопительные приборы монтируются на стены, могут устанавливаться на опорах отдельно от строительных конструкций.
2. Изредка встречается разновидность передвижных регистров, нагреваемых электрическими ТЭНами и заполненных маслом или антифризом (такие конструкции часто используют в гаражах, птичниках, в дачных домиках, в конструкции обязательно должен иметься расширительный бачок).

По способу подключения

По способу подключения отопительные трубчатые приборы бывают:с боковым верхним и нижним подключением. Неэффективный способ с точки зрения нагрева помещения;

• С нижним подключением. Не самый эффективный способ по теплоотдаче, но ради красоты его иногда применяют (замаскировать трубу на уровне пола легче, чем на высоте).
• С диагональным подключением (сверху ввод, снизу вывод теплоносителя). Оптимальный способ подключения — теплоотдача при нем максимальна, используется весь объем нагревательного прибора.
• С верхним подключением. Этот способ наименее эффективен с точки зрения теплоотдачи. Применяют очень-очень редко — только если по производственной необходимости прокладка труб на уровне пола невозможна. В частных домах применять не следует, даже если придется размещать регистр в другом месте.

Подсоединяют регистры к системе при помощи резьбовых соединений, фланцев и при помощи сварки. Фланцы и сварка — это для производства, а для систем отопления в частном доме актуальна возможность сборки-разборки системы для ремонта, чистки и модернизации, поэтому монтаж производят при помощи резьбовых соединений.

По материалу

Традиционные регистры изготавливаются из черной (углеродистой стали). Иногда используют литые оребренные трубы из чугуна или самодельные переделки из б/у чугунных труб.

Современный ассортимент материалов для регистров намного шире:

• Сталь. Чаще используют обычные электросварные трубы. Наряду с круглыми — профильные прямоугольные или квадратные трубы: их декоративность выше, излучающая тепло площадь поверхности больше. Готовые стальные конструкции покрывают никелем или устойчивыми к температуре и износу красками.

• Нержавеющая сталь. Популярный, практичный и недорогой материал для отопления и полотенцесушителей в ванных и санузлах. Пластичный, долговечный, нержавеющий, но достаточно дорогой. В жилых помещениях нержавейку применяют в том случае, если вся система выполняется из нее. Очень часто нержавеющую сталь (особенно полированную) применяют для оригинальных дизайнерских отопительных приборов. К сожалению, стоимость таких изделий заоблачная.

• Чугун. Долговечный, надежный, но грубоватый и тяжелый материал. Чугунные регистры все еще выпускают, несмотря на большой вес и инерционность теплопередачи. В основном применяются в декоративных целях. Старые трубы используют редко из-за сложности их монтажа (к чугуну не приваришь патрубок с резьбой, сложно нарезать резьбу — чугун хрупкий), необходимости внутренней очистки от солей и ила. Иногда применяют чугунные оребренные трубы.

• Медь. Применяют готовые изделия сложной формы в медных системах отопления. Покрытая лаком медь служит украшением интерьера. Медь не подвержена коррозии, прочна, долговечна — потенциальный срок службы достигает 100 лет, относительно просто монтируется. Но медная система отопления — удовольствие не из дешевых.

• Латунь. Достаточно редкий материал для регистров, но иногда используют для декоративных дизайнерских изделий для украшения интерьера.

• Алюминий. Нагревательные приборы изготавливают путем прессования, поэтому они не очень дешевы, но и не так дороги, как медь и нержавеющая сталь. Иногда используют оребренные алюминиевые трубы. Алюминий хорошо проводит тепло, не подвержен коррозии, достаточно долговечен — можно рассчитывать лет на 30 службы.

Стоит отметить регистры с напрессованными пластинами для увеличения теплоотдачи. Промышленность выпускает готовые стальные крашеные системы или изделия из стальной сердцевины и напрессованных алюминиевых пластин, встречаются варианты из меди.

Достоинства и недостатки

Преимущества регистров из гладких труб:

• Простая конструкция позволяет изготовить нагревательные приборы самостоятельно из доступных материалов (из круглых или профильных труб) и сэкономить немалую сумму семейного бюджета.
• Простая форма стальных изделий способствует меньшему отложению солей на стенках и меньшему заиливанию по сравнению с радиаторами; это урежает частоту промывки нагревательного прибора.
• Большое сечение и простая форма обеспечивают небольшое гидравлическое сопротивление и возможность снижения рабочего давления в системе (а также возможность использования в открытой системе отопления с естественной циркуляцией, в том числе и с угольными котлами).
• Трубчатые нагревательные приборы имеют большую протяженность, большая часть тепла передается в помещение излучением — это создает комфортную тепловую зону с равномерным нагревом внизу по всей площади помещения. У радиаторов и конвекторов большая часть тепла передается путем конвекции и поднимается к потолку — а люди находятся в нижней части помещения.
• Большой срок службы: стальные конструкции — не менее 25 лет, чугун и алюминий — лет сорок, медь потенциально может прослужить до 100 лет.
• Гладкая поверхность легко моется и окрашивается — это облегчает эксплуатацию приборов. Гладкая, доступная для мойки поверхность приборов позволяет использовать их в помещениях с особыми санитарными требованиями или в запыленных производственных цехах.

Недостатки регистров из гладких труб:

• Большое количество воды делает систему инерционной, усложняет регуляцию температуры, требует использования мощных насосов.
• Небольшая теплоотдающая поверхность на единицу длины прибора требует применения приборов больших габаритов — это приводит к увеличению количества металла и воды в системе, увеличению веса конструкций и инерционности системы.
• Традиционные бюджетные модели некрасивы, необходимы декоративные экраны, а они заметно снижают КПД всей системы.
• Эксклюзивные красивые дизайнерские модели регистров имеют высокие цены, найти фирму, которая их изготовит, также непросто.

Стоимость

Стоимость регистров зависит от материала изготовления и от того, покупаете вы готовое изделие или делаете сами конструкцию из того, что есть под рукой.

Самые простые самодельные регистры из гладких труб ценятся как раз из-за небольшой цены. Покупные простые конструкции из нержавейки для ванной также вполне доступны. Конструкции из меди очень дороги, но если устанавливается отопительная система из меди, то их использование оправдано. Самые дорогие — эксклюзивные дизайнерские разработки. Изготовление таких изделий влетит в копеечку, но результат того стоит — оригинальные регистры служат изюминкой интерьера.

Расчет регистров отопления

Чтобы в доме не было холодно и отопление равномерно прогревало все помещения, важно рассчитать количество регистров для каждого помещения. Для покупных приборов их мощность смотрят в паспорте и рассчитывают количество приборов, для самодельных трубчатых нагревателей длину труб придется определить самому.

Вычисление необходимой тепловой мощности для обогрева помещения

Если ваш дом построен по проекту, то данные о необходимой мощности отопительных приборов имеются в документах — надо их найти и использовать.

Если проекта инженерных систем нет, то пользуются традиционными приближенными данными по потерям тепла:

• 100 Вт на 1 м² площади помещения с одной наружной стеной и одним окном.
• 120 Вт на 1 м² площади помещения с двумя наружными стенами и одним окном.
• 130 Вт на 1 м² площади помещения с двумя наружными стенами и двумя окнами.

Считают суммарные потери тепла, полученную мощность увеличивают на 20% (умножают на 1,2) и получают общую мощность всех отопительных приборов. В северных районах России желательно увеличить получившуюся мощность еще процентов на 20.

Мощность приборов в каждой комнате считают, исходя из вышеприведенных данных (теплопотери комнаты умножить на 1,2).

Точный способ расчета тепловых потерь дома очень сложен и применяется проектными организациями.

Вычисление тепловой мощности регистра

Количество тепла (Вт), поступающее от трубы в комнату, определяется по формуле:

Q=K ·F · ∆t·0,9,

где:

• K — коэффициент теплопередачи, Вт/(м2 · 0С), принимается в зависимости от материала трубы и параметров теплоносителя.
• F — площадь поверхности, м2, рассчитываемая как произведение π·d·l.
• где π = 3,14, а d и l — диаметр и длина трубы соответственно, м.

∆t — разница температур, 0С, определяемая в свою очередь по формуле:

∆t= 0,5·(t1 + t2) — tк,

• Где: t1 и t2 — температуры на входе в котел и выходе из него соответственно.
• tк — температура в отапливаемой комнате.
• 0,9 — понижающий коэффициент для многорядного прибора.

Для стальной конструкции коэффициент теплопередачи к воздуху равен 11,3 Вт/(м2 · 0С). Для многорядного регистра принимается понижающий коэффициент 0,9 на каждый ряд.

Для расчетов можно использовать калькулятор расчета — их много в интернете, но вручную надежнее.

Теплоотдача регистров из гладких труб. Таблица

Значения коэффициентов теплопередачи для стальных гладкотрубных регистров приведены в таблице.

В частных домах разницу температур обычно 60-70 °С.

Как рассчитать нужное количество секций регистра

Количество покупных регистров определяют, поделив необходимую мощность на паспортную мощность прибора.

Для самодельных регистров делят необходимую мощность в каждом помещении на теплоотдачу одного погонного метра используемых труб. Получается необходимая суммарная длина труб. Затем эту длину распределяют между приборами, поделив на число труб — получают их длину. Тут возможны варианты — может быть несколько коротких приборов или один длинный.

Какие еще параметры следует учесть

Если возникает необходимость увеличения мощности прибора, то надо увеличивать длину труб, а не их диаметр. Эффективность системы с увеличением диаметра труб падает.

Если в системе применяется масло или антифриз, следует учесть, что они имеют меньшую теплоемкость, чем вода. При их применении отопительные приборы должны иметь большую площадь, чем приборы в водяной системе.

Если используются ребристые конструкции, то их теплоотдачу необходимо посмотреть в паспорте и учесть в расчетах.

Правила эксплуатации

Особых требований по эксплуатации регистров по сравнению с радиаторами нет:

Они должны быть надежно закреплены на ножках или прочных кронштейнах.

Любые отопительные приборы с водой не должны замораживаться.

При возникновении коррозии поврежденные места следует зачистить, покрыть антикоррозионной грунтовкой и закрасить в несколько слоев.

Регистры не должны служить подставкой для каких-либо грузов.

Необходимо следить, чтобы система отопления не завоздушивалась — это ухудшает ее работу.

Правила установки регистров отопления своими руками

Регистры, как и большинство других отопительных приборов, устанавливаются возле наружных стен и под окнами. Под окнами обычно помещается конструкция из 4 труб. Часто вдоль глухой наружной стены пропускают один металлический трубопровод вблизи пола.

Приборы имеют немаленький вес и должны быть надежно закреплены на кронштейнах и опорах. Приваривать ножки к регистру нежелательно.

Расстояние между трубами должно быть равно одному диаметру плюс 50 мм (размеру профильной трубы плюс 50 мм). При близком размещении труб в регистре эффективность отдачи тепла снижается.

Самостоятельное изготовление регистров отопления

Самостоятельно изготовить прибор отопления не очень сложно, нужны лишь небольшие навыки сварщика и сварочный аппарат.

Проще изготовить секционный прибор — для змеевика придется гнуть трубы достаточно большого диаметра, а аккуратно выполнить гибку в домашних условиях сложно.

До начала работ необходимо подготовить инструменты и материалы:

• Сварочный аппарат.
• Дрель.
• Болгарку.
• Молоток.
• Рулетку.
• Маркер.
• Струбцины.

Размечаются и нарезаются болгаркой заготовки из труб, труб-перемычек меньшего сечения (с внутренним сечением 20-25 мм), прутки такой же длины — для вваривания между трубами для жесткости конструкции. Заглушки вырезаются на 3-5 мм меньше внутреннего диаметра трубы — это позволит аккуратно «утопить» их в торце трубы. Толщина заглушек — 3-3,5 мм.

Размечаются отверстия для труб-перемычек, патрубков для подсоединения регистра к системам и кранам Маевского. Отверстия высверливают дрелью.

Перед тем как сварить регистр, необходимо разместить все заготовки на строго горизонтальной поверхности — металлическом верстаке или площадке во дворе.

Последовательность сборочных работ

Работы по сборке регистра выполняются в следующем порядке:

• При горизонтальном размещении заготовок фиксируют перемычки и прутки (при необходимости), прихватывают в нескольких местах сваркой. С одной стороны прибора между трубами вваривается трубка-перемычка, с другой — пруток, соединяющий две нитки.
• Затем устанавливают конструкцию вертикально, приваривают перемычки и прутки.
• Сначала проваривают тонким швом, далее проверяют все углы и размеры, проваривают толстым рабочим швом.
• Внутреннюю полость труб очищают от пыли и шлака, попавших в процессе сварки.
• Прихватывают пластинки-заглушки к торцам труб.
• Приваривают заглушки — так же двумя швами, как и перемычки.
• Сварочные швы зачищают болгаркой.
• К боковым отверстиям приваривают патрубки с резьбой.
• Устанавливают кран Маевского.
• Перед тем как подключить, прибор необходимо испытать. Для системы в многоэтажном доме он должен выдерживать 1,6 МПа или 16 атмосфер; для частного дома достаточно и 5 атмосфер — в небольших системах высокого давления не бывает.

Монтаж регистра в систему отопления

Монтаж регистра принципиально не отличается от монтажа радиатора — на входе-выходе устанавливаются краны с накидными гайками, на патрубке вверху — кран Маевского.

В системе с регистрами температура теплоносителя падает быстрее, поэтому применение однотрубной системы отопления нежелательно.

Видео процесса

Процесс изготовления регистра в деталях можно увидеть на видео:

Как улучшить эффективность регистров

Слой краски должен быть минимален — это уменьшает теплоотдачу. Необходимо регулярно мыть и очищать от пыли приборы — это также увеличивает теплоотдачу.

Нельзя заставлять отопительные системы мебелью, закрывать неметаллическими экранами (из дерева, гипсокартона, бамбука, пластмассы), плотными шторами. Металлическими экранами тоже нежелательно, но красота требует жертв.

Самые эффективные материалы с точки зрения теплопередачи — медь, алюминий и оребренные трубы, особенно биметаллические — нержавейка с алюминием.

Проложенный за отопительный прибор пятимиллиметровый слой пенофола (фольгированного вспененного полиэтилена) повышает температуру в помещении на один градус Цельсия.

Заключение

Мы надеемся, что наша статья помогла вам разобраться в разновидностях современных трубчатых батарей и возможности изготовления регистра своими руками. Желаем удачи в вопросе устройства инженерных систем в вашем доме! Подписывайтесь на нашу рассылку — и вы всегда будете в курсе всех новшеств в вопросах строительства и ремонта. Приглашайте к нам на сайт друзей, делитесь полезностями в социальных сетях.

Радиаторы отопления – элементы инженерных сантехнических систем, функционально предназначенные нагревать воздух помещения. Согласно СНиП (2.03.01-84) в любом помещении следует применять радиаторы, соответствующие расчётам теплового баланса. Для поддержания нормальной температуры внутри зданий их вполне достаточно.

Однако для гаража или небольшой мастерской лучше сделать регистр отопления своими руками. По габаритам и теплоотдаче этот прибор выходит за пределы параметров классических конструкций, но для указанных помещений подходит гораздо больше. В представленной нами статье подробно изложена технология его изготовления.

Самодельные регистры отопления

Увеличивая площадь теплообмена и объёмную составляющую теплоносителя, конечно же, достичь нужной температуры в помещении проще. Поэтому достаточно многие владельцы недвижимости, пользуясь отсутствием применения контроля отбора тепла в каждой конкретной точке, наращивают теплосъём путём изготовления радиаторов нестандартных конструкций.

По факту это запрещено, так как видится нерациональным подходом к потреблению энергоресурсов. На практике – о ресурсах думают меньше, чем о собственном благополучии. С вариантами экономного обогрева гаража ознакомит следующая статья, с содержанием которой мы советуем ознакомиться. Однако ближе к делу.

Регистр отопления, изготовленный своими руками и установленный в одном из подсобных помещений технического назначения. Это четырёхтрубное схемное решение с подводкой и отводом теплоносителя на одной стороне

Сделать регистр отопления собственноручно – задача относительно несложна, тем более, если имеются навыки сварщика и под руками есть сварочный аппарат. Останется лишь приобрести в нужном количестве трубы подходящего диаметра и листовой металл.

Как рассчитать теплоотдачу?

Требуемое количество материала можно рассчитать, исходя из температурных параметров, которые требуется получить в помещении. На бытовом уровне этот шаг обычно пропускают – делают регистры отопления своими руками «на глазок» по принципу «чем больше, тем лучше».

Но лучше произвести простые расчёты теплоотдачи, для чего не нужно быть математиком. Потребуется лишь:

1. Вычислить площадь помещения.
2. Узнать о свойствах теплопередачи стали.
3. Подобрать оптимальный диаметр трубы.

Площадь помещения рассчитывают умножением размера его длины на размер ширины (S = L*W). Однако для более точных расчётов рекомендуется вычислить объёмный параметр, добавив к вычислениям значение высоты (H).

Так, окончательная расчётная формула приобретает вид:

V = L*W*H

К примеру, требуется вычислить V помещения, где длина 5 м, ширина 3 м, высота 2.15 м. Получают объём помещения: V = 5*3*2.15 = 30.25 м³. Опираясь на это базовое значение, следует вести дальнейшие расчёты, определяющие количество тепла, размеры и число регистров отопления для изготовления своими руками.

Сваренные своими руками регистры отопления – блоки, состоящие из шести стальных труб диаметром свыше 100 мм. Такие батареи, сделанные без надлежащего расчёта, способны перегреть обслуживаемое помещение

Прежде всего, рассчитывается требуемое количество тепла на вычисленный объём помещения для достижения необходимой внутренней температуры (Вт):

Qп.т = V * k (Tвн – Tнар),

где V объём помещения; k – коэффициент теплопередачи стен здания; Tвн – температура внутри; Tнар – температура снаружи.

Количество тепла выделяемого одним регистром можно рассчитать по формуле:

Qр = q * L * (1-n),

где: q – тепловой поток от каждой горизонтальной и вертикальной трубы регистра (примерно 20-30 Вт/м); L – длина вертикальных и горизонтальных труб регистра (м); n – коэффициент неучтённых тепловых потоков (для металлических труб – 0,1).

К категории неучтенных потерь тепла также относится вытяжка в гараже. Если установлен механический тип, коэффициент n требуется увеличить, как минимум до 0,2.

Число регистров, соответственно, определяется формулой:

Nр = Qп.т. / Qр

Подобная методика расчётов специалистами-проектировщиками, скорее всего, будет оцениваться как упрощённая и грубая форма. Однако такой подход всё-таки видится более рациональным действием, чем расчет и изготовление регистров своими руками на глазок, без каких-либо расчётов.

Выбор конфигурации отопительного прибора

Самодельные конструкции радиаторов в основном делаются на основе металлических труб диаметром 80 – 150 мм.

Конструктивные особенности ограничиваются двумя вариантами исполнения:

1. Решётка.
2. Змейка.

Решётчатое исполнение батареи отопления отличается от «змейки» несколько иным построением контура, причём, в зависимости от вариаций в таких батареях, распределение теплоносителя может быть разным.

Варианты схемного построения регистров отопления для их производства своими руками: 1 – одна перемычка и одностороннее питание; 2 – две перемычки и одностороннее питание; 3 – двухстороннее питание и 2 перемычки; 4 – двухстороннее питание и 4 перемычки; 5, 6 – многотрубные

Змеевиковые конструкции фактически имеют однообразное исполнение, предполагающее строго последовательное движение теплоносителя.

Решётчатые регистры строятся по разной схематике:

• с одной или двумя перемычками и односторонним питанием;
• с одной или двумя перемычками и разносторонним питанием;
• параллельным включением труб;
• последовательным включением труб.

Число труб одной сборки может составлять от двух до четырёх и более. Редко, но встречается также практика изготовления однотрубных регистров.

Змеевиковая сборка обычно содержит не менее двух труб, соединённых с одной стороны глухой перемычкой, с другой – проходной перемычкой, которые изготовлены из двух трубных отводов (2х45º). Следует отметить, что исполнение регистров отопления формой змеевика используется значительно реже, чем конструкции «решётки».

Варианты возможного изготовления регистров вида «змейка». Для змеевиковых конструкций регистровых батарей выбор вариантов изготовления ограничен по сравнению с конструкциями решётчатого типа

Оба варианта изготовления – решётчатый и змеевиковый – можно сделать не только на основе классических круглых, но также на основе профильных труб.

Профильные трубы видятся несколько специфичным материалом, так как требуют несколько иного подхода при сборке радиаторов отопления. Однако регистры из профильной трубы получаются более компактными и занимают меньше полезного пространства, а этот фактор тоже немаловажен.

Инструкция по изготовлению радиатора

Чтобы собственноручно сделать регистр отопления, рекомендуется изначально провести необходимые расчёты (методика выше по тексту). И дело здесь не в экономии ресурсов, а в том, чтобы сделать батареи, реально полезные во всех отношениях.

Переживать зимний период с открытыми форточками – этот вариант подходит для «моржей». Все остальные, кто не входит в группу закалённых людей, рискуют получить серьёзную простуду. А мощные батареи отопления – это также плохо, как и слишком слабые.

Трубный регистр для отопления, изготовленный собственноручно. Эту конструкцию батареи обогрева отличает нестандартный подвод теплоносителя. Вода подаётся и отводится через трубные стояки, с которыми напрямую соединены трубы регистра

Итак, расчёт сделан, можно приступить к выбору материала.

Экономичным и вполне подходящим выбором для самодельной конструкции можно считать стальные трубы и выпускаемые для стальных труб фитинги к ним:

• отводы (подходящие к диаметру труб);
• уголки (арматуру);
• лист стальной (толщина равна толщине стенки трубы);
• патрубки (трубы малого диаметра).

Могут потребоваться и вентили, которые зачастую непосредственно на регистрах не ставятся. Пригодились бы навыки в производстве и знание технологии газосварки, если ими обладает будущий исполнитель.

Подготовка и сварка труб

Согласно расчётным параметрам длины, трубы будущего радиатора нарезаются по размеру. Для резки удобный инструмент – дисковая пила. Затем из металлического листа вырезают заглушки на торцы труб. Круглой формы заглушки удобно резать кислородным резаком.

Прежде всего, на поверхности металлического листа мелом размечают круги нужного диаметра и затем аккуратно режут. Часть нарезанных блинов (количество рассчитывают) делают с отверстиями под патрубки ввода и вывода теплоносителя.

Заглушки для регистровых труб в заводском исполнении. Такие заглушки более предпочтительны для установки в батареях, сделанных своими руками. Разнообразный ассортимент даёт возможности для обширного выбора

Также сразу рекомендуется вырезать отверстия (одно или два, в зависимости от проекта сборки) в стенке каждой трубы, с отступом от торцевой кромки на 100 – 150 мм. Эти отверстия предназначены для проходного соединения труб в процессе сборки батареи.

После резки отверстий рекомендуется очистить внутреннюю область каждой трубы от шлака и окалины. Далее по торцам труб ставят блины и качественно обваривают по кругу. На первой и последней трубе завариваются по одному блину с отверстием.

Сборка батареи отопления

Готовые трубы необходимо объединить в батарею. Для этого определяются с конфигурацией радиатора (если решено изготовить решётчатую конструкцию). Исходя из принятого выбора конфигурации, готовят перемычки – проходные и глухие.

Материалом для перемычек обычно служат трубы малого диаметра. Например, d = 25 мм или d = 32 мм. Также подготавливают трубки для патрубков подачи/обратки (длина 150 – 200 мм, диаметр 25 – 32 мм).

Работа по сборке регистра отопления своими руками. Для удобства подгонки и точного монтажа заготовки размещаются на ровной поверхности. В данном случае все детали уложены на каменном помосте

Подготовленные для регистра отопления трубы (2 – 3 – 4) раскладывают на ровной поверхности, выравнивают по торцевым кромкам. Первая (верхняя) и последняя (нижняя) выкладываются торцевыми кромками с отверстиями, согласно выбранной схеме подключения: односторонняя (вход и выход на одно стороне) или двухсторонняя (вход и выход по разные стороны).

Останется только аккуратно заварить проходные и глухие перемычки между трубами, входной и выходной патрубок, после чего регистр отопления готов к установке в систему. Перед работой начинающему мастеру потребуется изучить правила электросварки, детально описанные в посвященной этому вопросу статье.

Особенности конструкции «змейка»

Змеевиковый регистр собирается немного иначе. Здесь вместо вертикальных перемычек используются  металлические отводы, с помощью которых соединяются торцевые части отдельных труб.

Для сборки регистра змейкой необходимо:

1. Выложить трубы на ровной поверхности.
2. Сварить из парных отводов 45º дуговые отводы.
3. Соединить дуговыми отводами парные трубы регистра с каждой стороны.
4. Начальный и концевой торец первой и последней трубы закрыть заглушками с патрубками.

Регистры отопления змеевиком получаются крупногабаритными за счёт ограничения возможности регулировки межтрубного расстояния. В этом плане  «змейки» превосходят в параметрах решётчатые конструкции. Однако с точки зрения эффективности хода теплоносителя, «змейка» выглядит более предпочтительным вариантом.

Интересный пример змеевикового регистра, изготовленного уже не собственноручно, а на заводе. Условия промышленного производства позволяют делать более совершенные приборы (с рёбрами, рассеивающими тепло)

Внутри таких регистров практически не образуются воздушные пробки, что характерно для изделий вида «решётка» К тому же, благодаря дуговым отводам большого диаметра, змеевиковые конструкции обладают меньшим гидравлическим сопротивлением. Тем не менее, делают подобные регистры своими руками достаточно редко.

Отличие профильных регистров

Интересной конструкцией по сравнению с описанными выше является регистр, сделанный из профильной трубы. Более компактные, но не менее эффективные батареи собирают практически по той же технологии.

Особенностями сборки можно отметить лишь подготовку и подгонку межтрубных перемычек. Как правило, сварка здесь не используется. Достаточно иметь хороший металлорежущий инструмент.

Пример изготовления теплового регистра из профильных труб. Конструкция «змейки» получается компактнее, чем из гладких круглых труб. Между тем эффективность прибора на профильных трубах ничуть не хуже традиционных

Торцы межтрубных перемычек и непосредственно регистровых труб подрезают под углом 45º, добиваясь точного совпадения по граням на линии соединения. Если выполняется сборка регистра вида «решётка», межтрубная перемычка делается с угловыми срезами по торцам и прямыми вырезами по точкам подвода центральных труб.

Такой получается регистровая батарея отопления, выполненная по схеме решётки. Аккуратный внешний вид и вполне удобная форма для установки в бытовых условиях

После подготовки перемычки ставят по месту и аккуратно обваривают. На «змейках» дополнительно ставят глухие арматурные перемычки параллельно проходным.

Самодельные регистры широко применялись для бытовых нужд в недалёком прошлом. Теперь этот вид отопительных приборов используется реже.

Альтернативой регистрам, особенно если гараж не подключен к централизованной системе отопления, послужит чудо печка на солярке. С методикой ее изготовления ознакомит предложенная нами статья.

Выводы и полезное видео по теме

О последовательности изготовления отопительного регистра из профильной трубы и секретах сварки вы можете узнать из видеоролика:

Самодельное нагревательное оборудование активно продолжают делать и эксплуатировать в сельской местности либо на частных производствах для обогрева служебных технических  помещений. Но многие отказываются от использования таких нерациональных сооружений, особенно там, где внедряются приборы учёта и контроля потребления теплоносителя.

Хотите рассказать о том, как собрали регистр для гаража или дачи собственными руками? Располагаете информацией, которая может пригодиться самостоятельным домашним мастерам? Пишите, пожалуйста, комментарии в находящемся ниже блоке, делитесь полезными сведениями и фото по теме статьи, задавайте вопросы.

Регистр отопления – это составная часть системы отопления, прибор, состоящий из нескольких параллельно расположенных горизонтальных гладких труб. Данная разновидность отопительных приборов не завоевала особой популярности среди частных домовладельцев и этому есть объективные причины. Система отопления на основе регистров обладает большим объемом теплоносителя, для нагрева которого требуется потратить гораздо больше энергии, чем в случае с обычными радиаторами.

Мобильный отопительный регистр с встроенным ТЭНом позволяет в случае аварийной ситуации за короткое время переместить прибор на другое место.

Область применения

В настоящее время водяные регистры отопления по большей части применяются на производствах (мастерские, цеха, складские помещения, ангары и другие строения с большими площадями). Большой объем теплоносителя и крупные габариты позволяют регистрам эффективно отапливать такие помещения.

Использование отопительных регистров в промышленных зданиях обеспечивает наиболее оптимальный КПД системы отопления. В сравнении с чугунными или стальными батареями, регистры характеризуются лучшей гидравликой и теплоотдачей. Относительно невысокая стоимость их изготовления снижает затраты на установку всей заводской системы отопления. Помимо этого, они не дороги в эксплуатации.

Также регистры рекомендованы к использованию в помещениях с высокими требованиями к санитарной безопасности (медицинские учреждения, детские сады и т.д.). Приборы легко отмываются от грязи и пыли.

Несмотря на это, понятие экономичность не относится к данному виду отопительных приборов. Как уже было отмечено выше, для нагрева большого объема теплоносителя требуется множество энергии.

Регистры отопления на одном из производств пищевой промышленности в Московской области.

Отопительные регистры из стальных электросварных труб могут использоваться как в однотрубных, так и в двухтрубных отопительных системах с принудительной или самотечной циркуляцией теплоносителя (на основе воды или пара).

Примечание! По причине большого объема теплоносителя, для нагрева которого требуется потратить множество топлива, использование регистров отопления могут себе позволить только предприятия, но никак не владельцы частных домов, для которых важна экономичность отопительной системы.

Преимущества

• Большая длина приборов (до 6 м) позволяет равномерно и в кратчайшие сроки нагреть всю площадь помещения.
• Высокие гидравлические характеристики.
• Относительно низкая цена. Стоимость мобильного 3-ех трубного прибора (рассчитанного на отопление помещения площадью до 200 м²) со стальными трубами диаметром 108 мм, с толщиной стенки 3,8 мм и длиной 3 м, с встроенным ТЭНом мощностью 2,5 кВт составляет около 13 000 руб.
• Простота эксплуатации. Приборы легко и быстро очищаются от скопившейся пыли и других загрязнений.

Кран Маевского в верхней части регистра.

Недостатки

• Большой объем теплоносителя не позволяет эффективно использовать регистры в частных домах. Домашние котлы просто не смогут нагреть такое количество воды или же нагрев будет недостаточным.

Совет! Для увеличения мощности всей отопительной системы частного дома, в дополнение к котлу, может устанавливаться трубчатый электронагреватель. ТЭН монтируется в нижнюю трубу регистра и является дополнительным источником тепла. В самую морозную погоду, когда котел не справляется с отоплением дома, можно включить ТЭН.

Технические характеристики регистров отопления

• Рабочее давление: 10 атмосфер
• Рабочая среда (теплоноситель): вода, пар.
• Тип соединения: резьбовое, либо под сварку.
• Теплоотдача: 500-600 Вт/метр

Разновидности регистров.

Существуют 3 основные разновидности регистров:

1. секционные П-образной формы;
2. змеевиковые S-образной формы;
3. «смешанные» (змеевиковые П-образной формы).

Основными элементами регистров отопления являются стальные трубы (либо трубы из нержавеющей стали марки 304) диаметром от 25 до 200 мм. Регистры диаметром от 25 до 100 мм применяются для отопления заводских помещений административного или хозяйственного назначения, приборы диаметром от 100 до 200 мм применяются в производственных цехах или крупных спортивных комплексах (бассейны, волейбольные, баскетбольные залы).

Что касается частных домовладений, то применение регистров является одним из наиболее неэффективных способов отопления частного дома.

2-ух трубный регистр.

Количество секций прибора может быть неограниченным и зависит только от площади помещения и требуемой теплоотдачи.

Совет! Применив слишком большое количество труб (более 4) все равно не удастся существенно увеличить мощность всего прибора, т.к. нагретый нижними трубами восходящий теплый воздух будет меньше способен принимать тепловую энергию от верхних труб.

Изготовление регистров отопления

Для производства отопительных регистров используются стальные трубы различного диаметра (25-200 мм), которые свариваются между собой на расстоянии 50 мм друг от друга (снижение расстояния между трубами может привести к снижению теплоотдачи).  Такое расстояние позволяет добиться максимальной теплоотдачи и свести к минимуму обоюдное излучение.

Регистр включает в себя подачу и обратку, а также установленный в верхней части прибора воздухоотводчик с шаровым краном. Патрубки на подаче и обратке могут быть выполнены в двух вариантах:

• Резьбовое соединение;
• Соединение под сварку.

При индивидуальном заказе регистров на заводе-изготовителе, регистры могут поставляться, как уже в готовом, собранном виде, так и в разобранном виде, что позволяет сэкономить средства на логистике.

Как сделать регистр отопления своими руками?

В отличии от других отопительных приборов, для производства которых требуется сложное, дорогостоящее оборудование, водяные регистры отопления можно сделать своими руками. Основное, что потребуется для изготовления это стальные гладкие трубы и умение пользоваться сварочным аппаратом. Если варить самостоятельно, получиться наиболее дешевый вариант, если же для проведения сварочных работ придется пригласить стороннего сварщика, такой регистр может выйти дороже заводского. В этом случае следует подумать стоит ли вообще этим заниматься самому или проще купить заводской прибор.

Схема подключения регистров отопления.

Итак, если регистры изготавливаются для использования в частном доме, понадобятся следующие инструменты и материалы:

• Стальные трубы диаметром от 25 до 100 мм, либо профильные трубы схожего размера;
• Перемычки, выполненные из стальной трубы диаметром 25-32 мм;
• Заглушки на трубы;
• Патрубки входа и выхода под сварку или резьбовое соединение;
• Патрубок для воздухоотводчика с шаровым краном;
• Крепежные элементы (кронштейны для крепежа к стене, либо напольные подставки);
• Сварочный аппарат;
• Электроды;
• Средства индивидуальной защиты сварщика (маска, перчатки).
• Газовый ключ;
• Угловая шлифовальная машина;
• Сантиметр;
• Строительный уровень;

Важно! Если отопительный регистр из стальных труб выступает в качестве автономной системы отопления отдельного помещения, когда источником тепла является встроенный в прибор ТЭН, то в этом случае необходима обязательная установка расширительного бака.

Переносной отопительный регистр с расширительным баком и ТЭНом.

После завершения сварочных работ и подсоединения комплектующих (воздухоотводчик кран Маевского и т.п.), регистр опрессовывается под давлением. Если течь не обнаружилась, прибор окрашивается. В случае же обнаружения течи, теплоноситель сливается, а проблемное место вновь заваривается.

Как улучшить эффективность регистров?

Регистры обладают относительно малой теплоотдающей поверхностью и для ее увеличения можно использовать металлические пластины, которые вертикально привариваются к трубам. В результате получается некое подобие ребристых труб.

4-ех трубный регистр с профильными конвекторными трубами.

Помимо этого, регистры можно улучшить таким образом, что они будут «выдавать» конвекторное отопление. Для этого, вместо металлических пластин на лицевую часть прибора вертикально привариваются круглые или профильные трубы, которые будут создавать эффект конвекции. Конвекция основана на том, что горячий воздух всегда поднимается вверх. Прохладный воздух, находящийся в районе пола, втягивается через нижнюю часть трубы и разогреваясь, поднимается вверх. Проходя по трубе воздух нагревается и выходит уже разогретый через верхнюю часть трубы.

Расчет регистров отопления из гладких труб

Расчет производиться по следующей формуле:

Q = 3,14*D*L*K* (Tr – To), где

• Q – теплоотдача трубы
• D – диаметр трубы (измеряется в метрах)
• L – длина трубы (м)
• K – коэффициент теплоотдачи
• To – температура воздуха в помещении
• Tr – температура теплоносителя

Таким образом, подставив значения каждого конкретного помещения рассчитывается теплоотдача нижней трубы. Верхние трубы обладают примерно на 10% меньшей теплоотдачей, чем нижняя труба.

Примечание! В среднем, на 1 м² помещения требуется 1 м трубы, диаметром 60 мм.

Видео

В качестве отопительных приборов могут использоваться не только радиаторы, но и регистры отопления заводского и самостоятельного изготовления. Ранее такие приборы обогрева устанавливались чаще всего в гаражах, складских помещениях, промышленных цехах и других объектах коммерческого назначения. С целью удешевления монтажа автономных систем отопления подобные изделия стали использовать и в жилых малоэтажных домах. Сразу же стоит заметить, что обогрев помещений с помощью регистров отопления менее эффективен в сравнении с батареями. Последние выигрывают за счет большей площади теплоотдачи, образуемой дополнительными пластинами, отсутствующими в регистрах базовой конструкции. При желании владелец объекта может устранить данный недостаток, приварив к круглым трубам вертикально ориентированные металлические пластины. Иначе эту проблему еще решают путем увеличения количества свариваемых труб меньшего диаметра. К такому видоизменению конструкции регистров отопления прибегают не только с целью увеличения теплоотдачи прибора, но и для воплощения дизайнерских идей.

Для изготовления регистров отопления подготавливают гладкостенные трубы одного диаметра и одинаковой длины. Величина диаметра может составлять от 32 до 80 мм. Более широкие трубные изделия использовать не стоит, потому что бытовые котлы не смогут обеспечить отопительный прибор теплоносителем в достаточном количестве. Регистры не смогут хорошо прогреться, а значит, не обеспечат теплом помещение, в котором они установлены.

С помощью газовой сварки или электросварки данные заготовки, расположенные параллельно друг другу, сваривают между собой патрубками меньшего диаметра. По данным поперечным трубкам (патрубкам) протекает теплоноситель, циркулирующий в системе отопления дома.

Классические конструкции регистров отопления

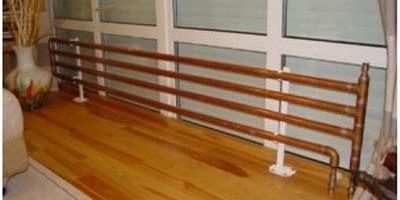

Вариант #1 — горизонтальный регистр

Чаще всего при изготовлении регистра отопления соединяют две-три параллельные трубы, уложенные в горизонтальном направлении. Расстояние между соседними секциями в регистре должно обязательно быть больше диаметра на 50 мм. Пользуются популярностью и змеевиковые конструкции регистров, подразделяющиеся на несколько видов в зависимости от способа подключения приборов к системе отопления.

Регистры отопления змеевикового типа: L — длина отопительного прибора, D — диаметр трубы, h — расстояние между трубами (больше диаметра на 50 мм)

Длина отопительных приборов выбирается в соответствии габаритам комнаты или помещения, в котором планируется производить монтаж системы отопления. Помимо перечисленных видов конструкций регистров отопления еще бывают:

• однотрубные изделия;
• четырехтрубные приборы;
• пятитрубные модели и т.д.

Количество труб, используемых в одном регистре отопления, зависит от площади обогреваемого помещения, качества теплоизоляции объекта, наличия иных источников тепла в помещении и др. Перебирая возможные диаметры труб, высчитывают оптимальные размеры изделий, при которых в отапливаемом помещении будет поддерживаться оптимальный температурный режим.

Горизонтальные регистры отопления из гладких труб используют при нижней разводке трубопровода. При этом изделия аккуратно располагают по периметру помещения ближе к поверхности пола. В жилом доме трубы идут под окнами. В производственных помещениях расположение  отопительных приборов зависит от высоты потолков, особенностей планировки объекта и размещения промышленного оборудования.

Регистры отопления успешно обогревают социальные объекты. Уход за такими отопительными приборами намного проще, чем за чугунными батареями

Вариант #2 — вертикальные регистры

При проведении перепланировки квартир и расширении их жилой площади за счет балконов и лоджий приходится демонтировать батареи, установленные застройщиком при сдаче объекта. При этом демонтированные радиаторы заменяются вертикальными регистрами отопления, сваренными из большого количества круглых труб небольшого диаметра. Данные отопительные приборы размещают в простенке, расположенном рядом с оконным проемом.

При необходимости вертикальные регистры отопления закрывают декоративными решетками, которые превращают обязательный элемент системы отопления в предмет декора интерьера. Замаскировать место нахождения «связки» параллельных труб можно с помощью зеркал, цветного стекла, мозаики, кованой решетки, а также путем размещения полок, вешалок, шкафчиков и других полезных предметов не громоздкой мебели.

Обеспечить движение теплоносителя в вертикальном регистре, установленном в автономной системе отопления частного дома, можно с помощью циркуляционного насоса. Горизонтальные регистры используются и при естественной циркуляции теплоносителя, если их монтаж ведется с небольшим уклоном (достаточно 0,05%).

Сколько регистров потребуется для обогрева дома?

Трубы, подводящие теплоноситель к отопительным приборам, в какой-то степени также можно считать регистрами. Да и полотенцесушитель, устанавливаемый в каждой ванной комнате, тоже своего рода регистр отопления.  При расчете точного количества регистров отопления, необходимых для комфортного обогрева помещения, учитывается ряд факторов, влияющих на объем теплопотерь:

• толщина несущих стен и материал их изготовления;
• площадь остекления;
• количество дверей;
• теплоизоляция пола и потолка;
• ориентация дома по сторонам света и др.

При упрощенном расчете учитывается теплоотдача одного метра трубы. Например, уже подсчитано, что одним погонным метром 60-миллиметровой в диаметре трубы обогревается один квадратный метр жилой площади помещения (при условии, что высота потолков составляет не более 3 м).

Если приобретать готовые регистры отопления вместо радиаторов, то добиться существенной экономии средств не удастся. Сократить финансовые затраты удается лишь в случае самостоятельного изготовления отопительных приборов регистрового типа из материалов, приобретенных оптом со скидками на рынке. Сварочные работы должны выполняться также своими руками. В противном случае стоимость услуг профессионального сварщика перекроет всю выгоду от оптовой покупки труб и соединительных элементов.

Способы монтажа: сварка или резьба?

Самой большой проблемой при проведении монтажных работ по сборке и установке регистров отопления являются сварочные работы. Отопительные приборы собирают из отдельных деталей вне помещения, а потом уже из подготовленных заготовок производят  монтаж системы отопления с помощью газосварки. Сварные швы можно заменить резьбовыми соединениями, которые по прочности и долговечности уступают им, но при соблюдении технологии проведения работ и использовании современных материалов могут обеспечить продолжительную эксплуатацию отопительного оборудования.

Регистр отопления в гараже или на складе является самостоятельным прибором, позволяющим обогреть помещение технического назначения с помощью электричества

Самодельные регистры из круглых труб

На рынке можно приобрести самодельные регистры отопления, реализуемые профессиональными сварщиками. Если готовые изделия вам не подходят по размерам, то мастера сварного дела изготовят отопительные приборы по индивидуальному заказу. Качество самодельных изделий не подвергается сомнению, поэтому их без страха и риска встраивают в автономные системы отопления.

Пользуются популярностью у потребителей и «самовары» с ТЭНами. Так называют регистры отопления, которые самостоятельно обогревают отдельные помещения за счет электричества. Вместо воды в трубы заливают масло, антифриз или же любую иную незамерзающую жидкость. Нагрев теплоносителя осуществляет обычный ТЭН, работающий от сети с напряжением тока в 220 В. «Самовары» по своей конструкции напоминают масляные радиаторы, выпускаемые в заводских условиях. «Самовары» используют в пристройках, где невозможно или нецелесообразно сооружать систему водяного отопления. Отопительные приборы функционируют в автономном режиме, при этом их работоспособность зависит только от наличия электроэнергии.

Самовар — это один из видов регистров отопления, которые не подсоединяются к системе отопления дома, а обогревают одно из помещений за счет электричества

Самодельный регистр из профильной трубы

Для изготовления регистра отопления из профильной трубы своими руками выбирают изделие прямоугольного сечения (60 на 80 мм), толщина стенок у которого равна 3 мм. Самодельную батарею отопления (регистр) собирают в несколько этапов:

• сначала нарезают трубу на несколько частей определенной длины;
• затем на заготовках делают разметку под отверстия, в которые будут ввариваться перемычки;
• изготавливают четыре перемычки из дюймовой круглой трубы (25 мм);
• нарезают заглушки из 3-миллиметрового листа металла, размер которых определяется по прямоугольному сечению профиля;
• вырезают отверстия под перемычки в местах нанесенной разметки, при этом в верхней и нижней трубе регистра должно быть по два отверстия с одной стороны, а в средней трубе – четыре отверстия (по два с обеих сторон детали);
• на деревянных подставках (брусе) раскладывают три трубы, параллельно друг другу;
• в отверстия в трубах вставляют перемычки, выравнивают детали по уровню и прихватывают электросваркой в трех местах каждую трубу-перемычку;
• после изделие с горизонтального положения переворачивают в вертикальное положение;
• приступают к провариванию всех прихваченных перемычек в два шва, регулируя силу тока сварки, чтобы не допустить образования мест возможных протечек;
• после профильные трубы очищают от шлака и металлического мусора, попавшего внутрь полости изделия;
• к концам профильных труб прикладывают заготовленные ранее заглушки, прихватывают их по диагонали, а затем хорошенько проваривают по всему периметру прямоугольного сечения профиля;
• болгаркой слегка шлифуют варочные швы по всему регистру отопления;
• в верхней трубе самодельного регистра вырезается отверстие под кран Маевского;
• подключение регистра к системе отопления может быть выполнено снизу, сбоку, сверху или путем сочетания перечисленных вариантов (снизу и сверху, по диагонали и др.):
• выходящее отверстие закрывается заглушкой, регистр заполняется водой, после чего мастер просматривает все сварные стыки, исключая вероятность протечки сквозь микротрещины;
• приваривают напольные опоры из стальных уголков или кронштейны, которые позволяют закрепить прибор на стене.

Такой регистр обладает высокой теплоотдачей за счет большого количества теплоносителя, протекающего по профильным трубам. Перемычки следует располагать как можно ближе к торцевым краям горизонтальных деталей. Подача теплоносителя осуществляется через входящий патрубок, расположенный в верхней трубе. После прохождения всех элементов прибора теплоноситель вытекает через выходящий патрубок, расположенный на нижней трубе.

Регистр отопления из четырех параллельных труб, соединенных боковыми трубами-стояками, обогревают жилое помещение

Как видите, изготовить регистр отопления своими руками совсем несложно при наличии сварочного аппарата и опыта работы с ним. Самодельные отопительные приборы можно сварить в точном соответствии габаритам обогреваемого помещения. На покупку готового регистра отопления придется приготовить в три раза больше средств, чем на приобретение всех необходимых материалов для самостоятельной сварки изделия. Чтобы обеспечить длительную работу прибора, приобретают трубы из углеродистой стали, нержавеющей низколегированной стали или чугуна.

Используемые источники:

• https://vseotrube.ru/otoplenie/registry
• https://sovet-ingenera.com/otoplenie/radiator-obogrev/registr-otopleniya-svoimi-rukami.html
• https://otoplenie-guide.ru/oborudovanie/radiatori/registry-otopleniya
• https://aqua-rmnt.com/otoplenie/radiatory/registry-otopleniya.html
