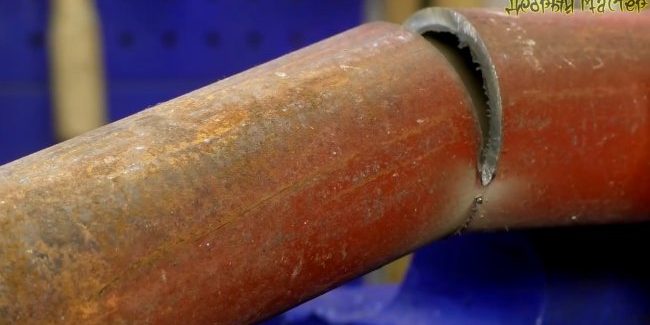

Затем подобрал стальные трубки.
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Газовая форсунка — это находка для отопления частного дома. Данное устройство имеет ряд преимуществ: простату распылительного устройства конструкции, безопасность в эксплуатации и высокий КПД, в связи с чем применение его становится экономически целесообразно. Газовая форсунка для отопительной печи — это устройство, с помощью которого создается газовоздушная горючая смесь, с целью обеспечения полноты сжигания топлива в камере сгорания. Топливные форсунки имеют широкую область применения в теплоэнергетике. Они устанавливаются не только в бытовых печах, но и отопительных котлах малой, средней и высокой мощности, работающих на газообразном и жидком топливе.
Газовые форсунки для печей: типы и выбор
Многие пользователи путают два устройства — горелку и форсунку, на самом деле — это не одно и то же. Форсунка входит в конструкцию горелки, то есть они работают в паре. Она ответственна за процесс смешивания топлива с воздухом в нужном соотношении. Если воздуха подается мало, то такая смесь будет коптить, а если много, то процесс горения проистекать не сможет.
Существует 2 вида форсунок, в зависимости от технологии подачи воздуха:
- Атмосферные — осуществляют забор дутьевого воздуха из помещения, где находится печь. Для работы такого устройства не нужна установка сложного функционального блока автоматики и регулирования. Основным недостатком является повышенные требования к организации приточно-вытяжной вентиляции. В связи, с чем они устанавливаются в хорошо проветриваемых комнатах. В современных модификациях предусмотрена установка специализированных детекторов, контролирующих уровень кислорода в помещении, и при предельно низких показателях, происходит отсечка газа.
- Надувные форсунки работают с принудительной подачей воздуха дутьевым вентилятором. Они комплектуются сложным блоком автоматического регулирования процессами горения. Поэтому горелка в целом имеет более сложную конструкцию, а форсуночное устройство, расположенное в ней, должно обеспечить правильное смешение газа с воздухом. В таких конструкциях забор воздуха осуществляется с улицы.
Достоинства газовых форсунок
Форсунки жидкого и газообразного топлива — обязательный элемент горелочного устройства, они обладают многими достоинствами:
- Устойчивость, прочность и износостойкость. Эти качества позволяют работать устройствам даже больше срока службы, заявленного производителями оборудования, более 12 лет.
- Экологичность, благодаря грамотно организованному процессу горения, выбросы вредных веществ в атмосферу от них минимальны.
- Обеспечивают предельные показатели КПД газовых котлов – 90- 92 %.
- Легкая эксплуатация и техобслуживание.
- Безопасность, устройство снабжается датчиками загазованности, которые в случае создания аварийной ситуации мгновенно перекрывают подачу газового топлива в печь.
- Высокая степень ремонтопригодности, наличие в торговой сети достаточного объема запасных частей.
Важные моменты при выборе форсунки
Печь на газовом топливе — это модификация твердотопливных отопительных устройств. Обычно печь переводят на газообразное топливо, когда она и система дымоотвода находится в удовлетворительном состоянии. Если в доме впервые устанавливается отопительное оборудование, то в форсунку рекомендуется устанавливать не в печи, а специальном отопительном котле.
Поэтому перед выбором форсунки для печи, необходимо тщательно изучить все технологические нюансы такой установки:
- Габариты помещения — топочной, где будет размещена печь. Если ее площадь меньше 14 м2, то потребуется установка распылительного устройства с принудительной подачей воздуха в составе наддувной газовой горелки.
- Тип печи. Если она функционирует только на магистральном газе — достаточно установить атмосферную конструкцию. Если на сжиженном и жидком печном топливе, то потребуется горелка с наддувом.
- Тепловая мощность. Нужно очень осторожно подойти к выбору мощности горелки, сильно мощную горелку устанавливать в печи не рекомендуется. Так как в этом случае материал ее может не выдержать высокие температурные режимы. Для предварительного расчета можно воспользоваться простым соотношением «отапливаемая площадь — мощность» из расчета на 10 м2 площади потребуется 1 кВт тепловой мощности.
- Страна-производитель. Выбирая бренд горелки, важно учитывать, что западные варианты более долговечны и имеют лучшее оснащение системами безопасности. Тем не менее у них есть свои недостатки, так как они не всегда способны работать в условиях низкокачественных технологических параметров газовой сети, а кроме того на российском рынке они не имеют достаточного объема запасных частей, для выполнения ремонтно-восстановительных работ. Среди западных модификаций наиболее популярными являются немецкие и итальянские распылители.
Как работает газовая форсунка для печи
Форсунки используются для формирования горючей смеси из газообразного топлива и воздуха. Далее обогащенная смесь под давлением поступает через специальные отверстия, тем самым обеспечивая полное сгорание топлива в форме огненного факела. Атмосферная форсунка функционирует, как обычный эжектор. Газ, проходя через сопла особой конфигурации, создает зону разряжения, в которую затягивает воздух и таким образом, создается режим постоянной тяги.
Управление форсунками и их регулирование
Регулировка работы такого устройства зависит от ее конструкции. В последнее время особую популярность у потребителей завоевали низкотемпературные распылители. Они наиболее применимы для установки в печах, поскольку создают режим достаточный для нормальной эксплуатации конструкций из кирпича.
Принцип регулирования форсункой может быть организован, как:
- Одноступенчатый, при котором она работает только в одном режиме. В этом случае устанавливается автоматика безопасности, по принципу «включено/выключено». При достижении предельных показателей по температуре в печи и давлении газа в магистрали, котел — выключается, при снижении показателей — включается. Такая система уменьшает срок эксплуатации устройства, из-за частых отключений.
- Двухступенчатый — устройство работает в двух режимах, создавая различную тепловую мощность факела. Это более экономичный вариант, позволяющий экономить топливо. Особенно в осенне-весенний переходной период, когда температуры наружного воздуха не опускаются ниже 0С. Форсунки при такой конструкции легче регулируются. Кроме того они комплектуются не только блоком безопасности, но и регулированием через термодатчики по температуре внутри помещений.
- Модулируемый — является современным и экономичным принципом работы форсунки. Он позволяет обеспечить очень точную и плавную регулировку работы горелочного устройства. Такие распылители выпускаются в комплекте с горелкой. Они обладают тремя видами регулирования: электронной, пневматической и механической.
Фотографии по тексту для наглядности о сказанном
Атмосферная газовая горелка для печи
Атмосферная форсунка с рассекателями факела
Газовая горелка с форсункой и с регулировкой мощности
Дутьевые газовые горелки с форсункой
Турбированные дутьевые форсунки
Чем вызван запрет газовиков использовать печь с газовой форсункой
Запрет представителей газовых служб в отношении использования печей с газовыми форсунками может быть связан с плохим техническим состоянием отопительного устройства. Или с применением форсунки, изготовленной кустарным способом.
Это связано с тем, что имелись многочисленные аварии в печах с самодельными газовыми распылителями. В данном случае действия представителей горгаза отвечают директивным материалам по безопасной эксплуатации газового оборудования.
Если же собственник для реконструкции использует форсунку заводского изготовления со всем пакетом необходимой документации. А сама реконструкция по переводу печи на газовое топливо была согласовано с горгазом, то в таком случае запрета на эксплуатацию такого оборудования не должно быть.
Использование газового топлива неэффективно, без применения специальных горелок.
Сегодня рынок предлагает немалый выбор конструкций, от профессиональных, создающих температуры до 1500 градусов и выше, до бытовых устройств, которые нужны для отопления, готовке пищи.
Тем не менее самостоятельно изготовление этих устройств домашними умельцами обычное дело. Причина проста — газовая горелка своими руками, приспособленная к конкретной задаче и условиям работы удобнее, даже если обходится дороже фабричной.
Виды и классификация
По назначению устройства разделяют на профессиональные и бытовые.
К первым относятся:
- Горелки для работы связанных с обработкой металла: для пайки, кузнечных, сварочных.
- Устройства для общестроительных, дорожных работ, устройстве кровли, работах по обжигу дерева, очистке от старой краски.
- Технологическое оборудование различного назначения. К примеру, сушильные камеры, инструменты пищевой промышленности.
Из бытовых это газовая плита, форсунки домашних печей, отопительных котлов, газовые конвекторы.
К бытовым можно отнести устройства домашней мастерской. Именно тут чаще всего встречаются горелки своими руками не только изготовленные, но изначально спроектированные под выполнение специфических задач.
Устроены они по двум основным схемам:
- инжекторные или инжекционные;
- с полным предварительным смешиванием рабочей смеси, или эжекционные.
В первом типе воздух (или кислород) захватывается подаваемой струей газа. У вторых получение газовоздушной смеси происходит в предварительной камере.
Что необходимо чтобы сделать?
Сначала инструменты. Хотя по большей части сборку делают из уже готовых элементов, необходимы:
- Ножовка по металлу.
- Дрель с набором сверл.
- Пассатижи, отвертка, напильники личной, бархатный либо соответствующие надфили.
- Набор плашек и метчиков с держателями.
- Слесарные тиски.
Из основных материалов понадобятся:
- Резиновый или силиконовый шланг для подключения устройства к баллону с газом.
- Два газовых вентиля: главный, открывающий подачу газа и регулировочный, служащий для изменения количества газа подаваемого в зону горения.
- Трубка с тонким отверстием на выходе— жиклер (форсунка).
Нередко, газовый жиклер называют ниппелем, что неправильно и противоречит принципу работы устройства. Ниппель — трубка с резьбой, нередко со встроенным клапаном. Служит для соединения деталей. Жиклер обеспечивает впрыск нужного количества топлива в смесительную камеру (к примеру — жиклер карбюратора).
- Трубки для тела изделия, камеры инжектора с соплом.
- Рукоятка.
Точный список определится при подробной проработке чертежей самодельной газовой горелки, исходя из заготовок, имеющихся в распоряжении.
Как горючее используют:
- пропан или пропан-бутановую смесь;
- метан или природный газ;
- ацетилен;
- водород.
У каждого газа свои особенности. Для бытовых, а также самодельных систем наиболее удобен ацетилен, пропан, а также его смесь с бутаном.
Водородный баллон достать довольно сложно, у метана давление выше, чем у бытового газа, ему необходим редуктор.
Безопасность работы
Главный травмирующий фактор при использовании и наладке горелки — температура.
Опасен и газ, даже бытовой, о чем свидетельствуют несчастные случаи, связанные со взрывами, либо отравлением.
Мощность пропановой горелки зависит от диаметра инжектора и форсунки. Нужно помнить: горит не сам газ, а смесь его с воздухом (кислородом).
Чем больший объем вступает в реакцию, тем сильнее факел. При этом возрастает опасность получить в инжекторной камере опасную пропорцию пропана с воздухом, а как следствие небольшой взрыв — хлопок.
Поэтому самодельная горелка не нужна слишком большой. Как правило, диаметр инжектора не превышает 3-5 см, а отверстие жиклера 0,5 мм.
Важно! Работайте в проветриваемом помещении либо на улице. Для защиты рук используйте перчатки.
Какую делать?
Перед тем как приступить к изготовлению, выберем подходящий тип горелки из следующего перечня:
- атмосферные инжекционные;
- эжекционные;
- с наддувом.
Второй и третий тип более сложен для изготовления. А чтобы организовать наддув понадобится сжатый воздух либо кислород, а значит компрессор либо еще один баллон.
Проще всего для самостоятельного исполнения будет первый тип, именно его стоит предпочесть.
Управление процессом атмосферной горелки происходит регулировочным вентилем. Поэтому от того, какой подвернется, во многом зависит выбор типа, а также модели самого устройства.
Нужно помнить, что горение того или иного газа зависит от диаметра отверстия жиклера. Водородный жиклер имеет его несколько меньше, пропановый — больше.
Конструкции, схемы, чертежи, технология сборки
В первую очередь понадобится чертеж будущего устройства, эскиз или схема горелки, с размерами.
Найти готовый несложно с помощью интернета. Если вы представляете общие принципы работы устройства, владеете методикой его расчета, разработать проект можно самостоятельно.
Как простой вариант — использовать вентиль от баллона из-под пропана или кислорода, известный как модель ВК-74 (см. схему).
К боковой резьбе вытачивают штуцер, который одновременно будет служить рукоятью. Можно использовать подходящую по размеру трубу. На одной ее стороне нарезать внутреннюю резьбу, с другой сделать хвостовик для надевания газового шланга.
На ту резьбу, которой он крепится к баллону, навинчиваем заглушку. В ее торце сверлим отверстие, нарезаем резьбу под жиклер. К заглушке на стальных спицах привариваем сопло, которое одновременно послужит инжекторной камерой.
Еще проще, если вам попадется старый ацетиленовый резак или бензорез. По сути, это готовая горелка. Достаточно убрать, чтобы не мешали, части связанные с подачей кислорода, газовое сопло заменить жиклером, закрепить над ним инжекторную камеру-сопло.
Мини
Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.
Регулировочные роликовые зажимы исполнят роль вентилей.
Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.
У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.
Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.
Горелка готова. Осталось подсоединить к ней газ и воздух .
Форсунка и ручка — варианты изготовления
Если взглянуть со стороны, ручка и форсунка, по сути, весь агрегат. Остальное трубки и вентили, подводящие газ.
Для форсунки можно приобрести латунный жиклер от газовых приборов. Они без проблем продаются, стоят копейки.
Если нужна особая конструкция, поступить можно следующими образом.
Подходящую заготовку зажимаем тисками.
Чтобы не смять резьбу зажимая деталь в тиски воспользуйтесь прихватите сначала обычной деревянной прищепкой.
Аккуратно сверлим отверстие сверлом подходящего диаметра, не доходя до конца около миллиметра. Стачиваем оставшийся металл, до появления точки, оставленной самым кончиком сверла.
После этого, тонким сверлом или закаленным шилом изнутри пробиваем отверстие нужного диаметра.
В качестве рукоятки можно использовать любой подходящий предмет. Подойдет ручка от старого паяльника, обрезок толстостенного шланга, просверленный кусок дерева.
Для фиксации деталей и шлангов используем зажимные хомуты, клей термопистолета.
Регулировку и настройку пламени горелки производят следующими способами:
- вентилем регулировки газа — текущая;
- перемещением форсунки (жиклера) по оси инжекционной камеры, изменением его отверстия.
- изменением размера и формы приточного окна, через которое поступает атмосферный воздух.
Последние два способа применяются при настройке. При эксплуатации их менять не требуется. Однако если вы не уверены в точности расчетов конструкции стоит позаботится о возможности их регулировки.
Пара слов под занавес
Как вы могли убедиться особой сложности в том, как сделать горелку нет. Задача эта позволяет проявить творчество, смекалку с фантазией. Возможных вариантов решения не счесть.
При этом самостоятельно изготавливать ее есть смысл из интереса. Либо когда необходимо устройство с необычными характеристиками заводской аналог, которого представляется излишне дорогим.

Что такое печь? Наверняка большинство людей сразу представит кирпичный аналог радиатора, работающее на дровах и предназначенное для отопления дома. Однако вместо привычных дров, печи вполне могут работать на газу, правда, для этого потребуется специальное устройство — газовая форсунка.
Назначение и преимущества форсунок
Газовые горелки (или форсунки) предназначены для работы печи на газу. Как и другие подобные устройства, форсунка смешивает топливо — природный или сжиженный газ с воздухом. В результате в печи идёт повышение температуры.
Чаще всего такие газовые изделия устанавливаются в банях, где требуется высокая температура в течение длительного времени. Однако ничто не мешает установить форсунку в доме, чтобы избавить себя от привычных методов растопки. Кроме этого, у подобной продукции имеется ряд существенных преимуществ:
- Безопасность. Так как подобная продукция работает с взрывоопасным материалом, к ней применяются строгие требования относительно надёжности. В этом можно убедиться, ознакомившись с сертификатом качества.
- Наличие автоматики. Большинство газовых изделий оборудуется автоматической регулировкой температуры, что обеспечивает не только экономный расход топлива, но и защищённость от перегрева или взрыва печи.
- Экономичность. Как известно, газ значительно дешевле, чем стоимость дров, угля или электричества.
- Разнообразие используемого топлива. Многие устройства могут работать на природном либо на сжиженном газе.
- Лёгкость в управлении. Эксплуатация газовых устройств для печей не требует каких-то определённых навыков. Кроме того, некоторые модели могут работать от специального пульта дистанционного управления.
- Эргономичность. Для хранения угля, дров или иных горючих материалов требуется немало места. Поступление же топлива в форсунку идёт от газовой колонки.
Разновидности газовых горелок
Все подобные устройства разделяются по 2 критериям:
- принципу работы;
- типу используемого топлива.
Принцип работы
На рынке газовых горелок имеется 2 разновидности таких устройств:
- атмосферные;
- наддувные.
Атмосферные форсунки производят забор воздуха из помещения, где расположена печь. Кроме того, для работы не требуется применения сложной автоматики. Благодаря этому изделие отличается более простой и незамысловатой конструкцией. Главный же недостаток заключается в требовании хорошей циркуляции воздуха. Поэтому устанавливать атмосферные горелки следует в хорошо проветриваемых помещениях. Тем не менее в некоторых моделях предусмотрены специальные датчики, которые следят за уровнем кислорода и при низком его содержании, отключают подачу газа.
Наддувные же изделия оборудуются сложной автоматикой, из-за наличия которой имеют более сложную конструкцию. Работают подобные изделия по принципу принудительного нагнетания воздуха. За это отвечают вентиляторы, которые регулируют напор и объём поступаемого кислорода. Главное требование в использовании — чтобы забор воздуха производился с улицы.
Тип используемого топлива
Здесь всё намного проще — устройство может работать только на газу либо использовать несколько типов топлива. Первый вариант является самой простой разновидностью газовых форсунок и имеет наибольшую популярность в сравнении со своим «конкурентом». Как правило, подобные изделия устанавливаются в дома или квартиры, где имеется газоснабжение.
Второй же вариант имеет более сложную конструкцию, но может работать с несколькими типами топлива:
- сжиженным газом;
- природным газом;
- дизельным топливом.
Безусловно, стоимость таких разновидностей выше. Поэтому их чаще приобретают в тех случаях, когда в скором времени планируется газификация дома.
Важные моменты при выборе форсунки
Помочь в выборе газовой горелки могут продавцы-консультанты. Но как известно, на других надейся, а сам не плошай. Поэтому перед приобретением рекомендуется ознакомиться с рядом моментов.
- Особенности помещения. В первую очередь — это площадь. Если она менее 12 кв. м., то более разумно будет купить наддувной тип, если больше — атмосферный. Немаловажное значение также играет вентиляция. Если скорость и объём циркуляции воздуха оставляет желать лучшего, приобретать стоит наддувную газовую горелку.
- Тип печи. Если печь работает только на газу, необходимо приобретать атмосферный вариант. В остальных случаях отлично подойдёт наддувная разновидность.
- Мощность. Выражение «чем выше мощность — тем лучше» здесь не подходит. Это значение следует рассчитывать исходя из площади помещения. Так, на 10 кв. м. требуется 1 кВт энергии.
- Страна-производитель. При выборе газового оборудования следует помнить, что зарубежные изделия более качественные и долговечные, чем отечественные. Поэтому в первую очередь рекомендуется обращать внимание на американские, немецкие и итальянские форсунки.
Приобретение газовой форсунки прежде всего поможет укрепить финансовое положение, а лишь затем освободить от постоянной беготни с дровами или углём. Печь на газу — очень удобное и практичное изобретение, однако необходимо помнить о взрывоопасности этого топлива. Поэтому не следует приобретать самые дешёвые и низкокачественные изделия.
Перевод кирпичной или металлической печки на переработку газа – непростой процесс, требующий серьезного разбора всех составляющих. Нужно обязательно выяснить, какие виды газовых горелок для печей подходят идеально, а какие не стоит устанавливать. Ведь результат должен отвечать именно вашим требованиям.
Казалось бы, выбор модели можно доверить газовщикам, им же поручить переделку горелочного блока и установку самой горелки. Но где гарантия, что оборудование, которое вам предложат установить, будет иметь необходимые рабочие параметры и желаемую функциональность?
В этой статье мы расскажем, как самостоятельно разобраться в типах газовых горелок, в основных правилах их установки и эксплуатации, чтобы вы смогли осознано выбрать, какое устройство устанавливать в отопительную печь.
За и против использования горелки для отопления
Газовая горелка — устройство, которое путем смешивания воздуха с природным или сжиженным газом и подачи смеси к выходному отверстию, формирует факел и распределяет пламя. Она обеспечивает эффективное сгорание топлива и регулировку процесса горения.
Преимущества применения газовых горелок для печей отопления:
- Простота использования. Газовые горелки значительно упрощают процесс отопления печей, избавляя от необходимости заготовки твердого топлива и постоянного поддержания горения.
- Управляемость процесса отопления. Простые модели, без автоматики, нужно самостоятельно выключать, как только температура достигнет необходимого уровня, оставляя зажженным только фитиль. Горелки с пультом регулировки значительно упрощают жизнь, более точно устанавливая температурный режим.
- Обеспечение безопасности. Автоматические форсунки имеют функции защиты от перегрева, отключают подачу газа в случае плохой тяги или отсутствия пламени.
- Минимальное загрязнение дымоходного канала. Плановая ревизия дымохода проводится раз в год, больше для профилактики — сажи от сгорания газов образуется немного.
Переход с твердотопливного оборудования на отопление газогорелочными устройствами значительно упрощает быт, освобождая массу времени для более интересных и полезных занятий.
Предназначены газовые горелки для отопления частных домов, бань, промышленных сооружений — назначение обязательно необходимо учитывать при выборе типа оборудования
Главный недостаток переоборудования печки путем установки газового блока — не слишком высокая энергоэффективность. Большой расход топлива особенно ощущается, если газовая отопительная система в загородном доме проектируется дилетантом.
Кроме того, не всегда удается получить разрешение на установку газовой горелки — если печь устарела, дымоход неправильной конструкции или параметры помещения не соответствуют нормам пожарной безопасности.
Выбор газовой горелки: типы и характеристики
Основными элементами газовой горелки являются смеситель и горелочная насадка с устройством, которое стабилизирует пламя. В зависимости от назначения, модели отличаются конструктивными исполнениями.
Чтобы максимально использовать возможности газовых форсунок, нужно устанавливать оборудование с автоматикой. Можно также остановиться на устройстве, которое сможет работать не только на газе, но и на дизельном топливе, мазуте
Выбирая газовую горелку для установки в печь, обращают внимание на следующие характеристики:
- коэффициент полезного действия (КПД);
- мощность отопительного устройства;
- энергоэффективность;
- длина пламени;
- безопасность;
- опционность.
Рабочие параметры газовой горелки должны учитывать химический состав топлива, назначение и характеристики помещения, условия использования — дом или баня, печь промышленного производства или самодельная дровяная, для постоянного или периодического протапливания и т.д. В техническом паспорте на горелку указывается сфера применения устройства.
Типы печных газовых горелок для дома или бани
Более тщательно устройство и принцип действия газовых горелок для бытовых отопительных печей нужно изучать, отдельно рассматривая два основных типа оборудования, — атмосферные и наддувные варианты. Отличает их способ и скорость смешивания газа с воздухом.
Атмосферные газовые горелки
Конструкция устройства атмосферной горелки простая, и состоит из одной или нескольких полых трубок, в которые подается под давлением газ. Газ, смешиваясь с воздухом, поступающим непосредственно из помещения, образует топливновоздушную смесь и поджигается с помощью пьезорозжига или электрозажигалок.
Устройство атмосферной горелки на примере газогорелочного устройства АГГ, предназначенного для работы на природном газе и установки в банных печах
Для нормальной работы атмосферной газовой горелки необходимо обеспечить хорошую тягу, эффективную систему вентиляции. Основной недостаток устройства заключается в том, что любое изменение в движении воздуха приводит к изменениям пропорции газовоздушной смеси, а значит, к неравномерному процессу горения.
Воздух поступает в атмосферную горелку под действием естественной тяги. Окончательное смешение происходит в камере топки, где газ постепенно сгорает
При нехватке кислорода, горелка не полностью сжигает газ, что приводит к выводу значительной части неиспользованного топлива в атмосферу через дымоходный канал, обслуживающий отопительный агрегат.
Пример технических характеристик атмосферных газовых горелок УГОП 12, 16, 30. Обратите внимание на основные параметры: тепловую мощность, номинальное давление газа, время отключения в случае угасания запальной горелки или отсутствия тяги, размер штуцера для подвода газа
Наддувные газовые горелки
Наддувные газовые горелки или, как их еще называют, дутьевые, вентиляторные, воздуходувные — это устройства, где газ смешивается с воздухом с помощью вентилятора, газовоздушная смесь поступает в закрытую камеру и там сгорает.
Работа форсунок газовой горелки, установленной в закрытую камеру сгорания, мало зависит от состояния атмосферы в помещении. Интенсивность подачи воздуха регулируется путем изменения скорости вращения вентилятора.
Дутьевые газовые горелки можно настраивать на любую мощность, а также использовать в качестве топлива сжиженный газ
Качественная подача воздуха и смешивание с газом обеспечивает более полное сгорание топлива. Наддувные горелки в среднем в два раза эффективнее, чем оборудование атмосферного типа — их КПД составляет 95—98%. Оборудование стабильно работает даже при низком давлении газа и не требует установки громоздкого дымохода.
Вместо стандартной дымоходной системы в паре с дутьевой горелкой работает коаксиальный дымоход, который можно вывести на улицу через расположенную рядом с печкой стену.
Воздух для работы наддувных горелок нагнетается с помощью вентилятора, который также создает необходимое давление и регулирует напор пламени
Основной недостаток устройства — зависимость от источника энергии, высокий уровень шума, и более высокая цена, чем у атмосферных горелок. Зато короткопламенные модели вентиляторных газовых горелок можно устанавливать в дровяные печи. Основное условие применения, в таком случае, — пламя не должно упираться в стены топки.
На самом деле способов подачи воздуха и газа в горелки намного больше. Для установки в домашней печи все изучать нет необходимости, так как при производстве небольших бытовых устройств используются лишь некоторые из них.
а — диффузионная горелка б — инжекционная с центральной подачей газа, однофакельная; в — инжекционная многофакельная; г — инжекционная, с центральной подачей газа, многосопловая; д — то же, но плоскофакельная; е — инжекционная с периферийной подачей топлива; ж — с подачей воздуха, центральной подачей газа и осевым завихрителем; з — то же, с улиточным подводом воздуха и периферийной подачей топлива; и — то же, с тангенциальным подводом воздуха
Определившись с типом газовой горелки, можно продолжить изучение особенностей отдельных моделей, их функциональные возможности.
Отличия по способу управления мощностью
Возможность настройки тепловой мощности горелки играет немаловажную роль при организации процесса отопления помещения. Особенно это касается тех домов, где планируется постоянное проживание.
С точки зрения управляемости печные газовые горелки можно разделить на две категории:
- Одноступенчатые. Подача газа в форсунку осуществляется без возможности влиять на мощность. Если устройство автоматизировано, то по достижению определенного уровня температуры горелка выключится, а затем вновь включится, когда в помещении станет прохладнее.
- Двухступенчатые. Два режима горения, обычный и экономный, регулируется автоматически и позволяет поддерживать в помещении более или менее стабильную температуру. Меньшее количество включений и выключений снижает износ деталей, продлевает срок службы устройства.
Двухступенчатые устройства делятся на модели с плавающей регулировкой или модулированные. Мощность может изменяться от 10 до 100% и более, и точно устанавливать комфортную температуру в доме. Газогорелочное устройство может быть с автоматическим типом регулирования, механическим или пневматическим.
Возможность регулировать тепловую мощность позволяет не только установить оптимальный температурный режим, но и сэкономить энергоносители. Например, экономия топлива при использовании модулированной газовой горелки достигает 15—20%.
Дополнительные конструктивные возможности
Чтобы не использовать для розжига печи зажигалки или фитили, конструкция газовой горелки предусматривает два способа розжига:
- электророзжиг — требуется подключение к электросети;
- пьезорозжиг — используется в более простых моделях горелок и не требует электропитания.
Установка специальных датчиков, следящих за уровнем кислорода, позволяет обнаружить затухание пламени и отключить подачу топлива. Такая функция оберегает от утечки газа и возникновения аварийной ситуации.
Некоторые модели оборудования предполагают работу не только с природным и сжиженным газом, но и с дизельным топливом. При выборе таких моделей обратите внимание, насколько легко и быстро осуществляется такой переход.
Правила безопасности при использовании горелок
Несоблюдение мер предосторожности при установке и использовании газовых горелочных устройств для отопления помещений может привести к аварийным ситуациям и несчастным случаям: пожару в доме, отравлению угарными газами.
При эксплуатации газового оборудования следует придерживаться следующих правил:
- Соблюдать срок эксплуатации. Время использования горелки, в зависимости от модели, может составлять от 8 до 15 лет. Затем она подлежит замене.
- Использовать модели с функцией автоматического отключения устройства при отсутствии тяги или пламени.
- Печь, оборудованная газовыми горелочными блоками, должна отвечать требованиям безопасности.
Проектирование, установку или ремонт газовой горелки должны проводить сертифицированные работники службы газового хозяйства, с которой заключен договор на поставку горючего и обслуживание агрегатов.
По возможности необходимо все же использовать газовые котлы или специальные печи, которые рассчитаны на работу с природным или сжиженным газом
Чтобы получить разрешение на установку и подключение к магистральной газовой сети, необходимо соблюсти ряд условий:
- соблюдение правил подключении газовой горелки;
- соответствующая конструкция дымового канала, его качественная изоляция;
- установка искрогасителя на верхушке дымохода.
Это минимальное количество требований для установки дутьевых газовых горелок.
Для атмосферных предъявляются дополнительные требования:
- наличие регулируемой тяги;
- обеспечение хорошей вентиляции;
- объем помещения, в котором установлено газогорелочное устройство, от 12 м3.
В случае перевода оборудования на использование сжиженного газа необходимо обеспечить безопасное хранение газового баллона. Это может быть отдельное помещение или шкаф из металла. Если планируется хранение запасов газа в газгольдере, то емкость устанавливается под землей на расстоянии не ближе 5 м от постройки.
Монтаж газовой горелки в отопительную печь
Напоминаем, что проводить монтаж газового оборудования самостоятельно запрещено. Тем не менее, ознакомиться с нюансами установки газовой горелки в печь не помешает.
Итак, установка газовой горелки допустима в печах, в которых длина, форма, характер и температура пламени могут быть приспособлены к характеру материала топочной камеры. Пламя не должно касаться стенок, а свободно располагаться в топочном пространстве. Если это кирпичная стенка, то топка должна быть выложена из огнеупорного кирпича.
Перед установкой проверяют стенки печки на наличие трещин, пустот, не заделанных швов, через которые в помещение могут проникать продукты сгорания. Комната, в которую выходит дверца топки, должна иметь открывающееся окно, вентиляционный канал и зазор в двери для поступления воздуха снизу.
Для газовых горелок любого типа характерно создание высоких температур — более 1000 °C в топочной камере. При установке газовой горелки в печь необходимо проследить, чтобы пламя не касалось стенок.
Сам процесс установки не сложный и производиться в следующей последовательности:
- Снимают дверцу топки.
- Размещают в топочном пространстве горелку.
- Щиток укрепляют в рамке дверцы.
- Подключают автоматику согласно инструкции производителя.
В конце монтажа подсоединяют горелку к шлангу, другой конец которого подключен к источнику газа.
Установка горелки на примере газогорелочного устройства АГГ: этап монтажа блока газовой горелки в печь с демонтажем зольника
Запуск системы проводит мастер из газовой службы, он проверяет работу форсунок, системы автоматической регулировки и безопасности, настраивает и тестирует срабатывание датчиков.
Монтаж газовой горелки в промышленную печь на примере газогорелочного устройства АГГ. Подключение автоматики, размещение пульта и термобаллона
Еще один шаг — ревизия герметичности всех соединений, наличия тяги. После успешного запуска системы газовщик должен выдать заполненный контрольный талон на монтаж горелки.
Запуская отопление, следует сначала выбрать минимальную тепловую мощность, разогревая печь непрерывно и понемногу или, если нет регулировки мощности, циклически, включая и выключая горелку. Особенно это важно для кирпичной печи — сильный непрерывный нагрев остывшего кирпича может привести к его растрескиванию.
Общие правила устройства дымохода для печи
Еще одно условие нормальной работы газовой печки — устройство дымохода. Для печей, работающих на газе, дымовые каналы должны быть вертикальные, без уступов. Конструкция дымохода дровяной печи часто не подходит для вывода продуктов сгорания газа.
Уклон дымохода допускается, но не больше 30°, и при условии, что сечение труб на наклонных участках не меньше сечения труб, установленных вертикально
Переоборудовать старый дымоход можно путем гильзирования. Варианты модернизации:
- Установка в дымоходный канал трубы из нержавейки. При этом диаметр и высоту трубы следует подбирать соответствующий характеристикам дымоходного канала. Зазор между стенками дымохода и трубы заполняют негорючим теплоизоляционным материалом типа керамзита, пеностекла.
- Применение технологии FuranFlex. Метод заключается в размещении эластичной полимерной трубы внутри канала, которая под давлением принимает его форму и затвердевает. Защитный слой служит для утепления, герметизации и внутренней защиты дымохода.
Если ни один вариант переделки дымохода не подойдет, придется устанавливать новый. В зависимости от места расположения печки, возможны два варианта устройства дымохода: наружный приставной или внутренний.
Влияние характеристик дымохода на безопасность отопления таково, что его обязательно будут проверять органы Пожарного надзора с последующей выдачей письменного акта, без которого оборудование к газовым сетям не подключат.
Выводы и полезное видео по теме
Установка газовой горелки с автоматикой в печь:
Общие сведения о работе газовых горелок:
Изучая разнообразие моделей и функций газовых горелок для печей, нужно особое внимание уделить безопасности.
Любые действия, связанные с проектированием и монтажом, необходимо согласовывать с газоснабжающей организацией, а установку поручить опытному мастеру. Перед покупкой газовой горелки также лучше проконсультироваться с газовщиками.
