Как сделать дымоход через стену? Все правила печников и нормы пожарной безопасности
Рад вновь приветствовать Вас, уважаемые друзья, на страницах моего небольшого сайта.
Мы уже рассмотрели немало интереснейших вопросов по теме строительства, обустройства и комфортного использования бани. В очередной раз хочу поблагодарить своих читателей за добрые отзывы, интересные вопросы по уже опубликованным материалам, а также за просьбы о рассмотрении новых тем. Один из новых, но немаловажных вопросов я постараюсь осветить и в этой статье. Итак, тема на сегодня: дымоход через стену — основные нюансы. Статья технического плана.
Ни для кого не секрет, что хорошая тяга, которую гарантирует качественный дымоход, является одним из основных элементов, обеспечивающих быстрый нагрев помещения, отсутствие его задымлённости, а также минимальный расход топлива. Естественно, в случае, когда Вы строили баню с нуля и всё просчитали заранее, то необходимо всего лишь найти опытного печника, который выложит Вам топку по полной программе.
Плюсы и минусы установки внешнего дымохода
Дымоход, расположенный в стене, конечно же, более привычен нашему взгляду и не привлекает к себе внимания окружающих. Но при этом он имеет и свои недостатки, которые с лихвой перекрывает наружная вытяжка.
- Установка приставного наружного дымохода значительно повышает пожаробезопасность помещения. Ведь всем известно, что со временем в трубе накапливаются отложения сажи, которые при высоком нагреве могут вспыхнуть не хуже бензина. При этом во время её горения возникают температуры, выдержать которые способна только керамика. Потому внешний дымоход наиболее безопасен в этом плане.
- Минимизация вероятного задымления. При правильном устройстве дымохода данного образца часть его выводящего канала, находящаяся внутри помещения, ничтожно мала, а потому и вероятность попадания отработанных газов в помещение стремится к нулю.
- Возможность обустройства без нарушения кровельного покрытия и монтаж в уже готовом строении (знаю из практики, что «дырявить» крышу хотят не многие).
- Простое увеличение тяги за счёт свободного выбора высоты трубы.
К определённым недостаткам такой конструкции можно отнести лишь необходимость в правильном выборе крепежа для её надёжной фиксации, вероятность возникновения сильной парусности при подъёме на большую высоту и возможное нарушение общего стиля здания.
Монтаж
А теперь поговорим непосредственно о самом монтаже, который легко можно сделать своими руками. Прежде чем начинать процедуру устройства приставного дымохода нужно тщательно выбрать местоположение топки (если Вы обустраиваете новый котёл), чтобы вывод трубы не был слишком близок к внутренним коммуникациям и проводам. Это является одним из основных правил пожарной безопасности. Также стоит обратить внимание на длину горизонтального участка, который не должен нарушать предусмотренные для каждой отдельной печи нормы, и при этом не ухудшать тягу.
На следующем этапе необходимо подготовить в стене отверстие соответствующего размера. При этом обязательно необходимо учитывать не только диаметр трубы, но и наличие огнеупорного изоляционного материала. Также не стоит забывать и о том, каким образом будет осуществлен отвод трубы от Вашей печки.
Если Вы планируете установить его горизонтально (что, естественно, проще), то и дальнейшее сооружение конструкции будет похоже на творчество с детским конструктором «Лего». Обустройство же дымохода под углом привносит определенные трудности, хотя и имеет свои плюсы (в частности, даёт возможность обойти некоторые сложности в размещении топки).
Обязательно учитывайте все технические характеристики Вашего отопительного устройства, чтобы не навредить его производительности.
Ну а теперь перейдём к наиболее важному моменту. Выбор основных материалов. Естественно, для прохода дымохода через стену Вам понадобятся (как минимум) прямой участок трубы, организующий вывод дыма из топки через стену, тройник (для соединения вывода с вертикальной трубой), опорная конструкция, крепёжные элементы, ну и сама труба (о выборе которой напишу пару слов ниже).
Опять же, набор необходимых элементов может существенно расширяться в зависимости от непосредственных условий сборки конструкции и типа самого отопительного прибора.
Сразу же обращу Ваше внимание на то, что нужно постараться (а по сути, исключить) нахождение стыков трубы в стене и на месте её крепления при помощи хомутов, которые должны располагаться приблизительно через каждые 60-100 см.
Несколько слов о трубах
В одной статье довольно сложно уделить широкое внимание такой теме, как устройство внешнего дымохода. Во-первых, оно имеет множество нюансов, а, во-вторых, такая статья будет невероятно большой и неудобной для прочтения.
Именно поэтому я сейчас сделаю лишь общий обзор, а все вопросы по отдельным моментам, которые у Вас возникнут, я разберу в отдельных публикациях. Хотя на сегодня уже есть материал на подобную тему. Итак, внешняя труба, может быть изготовлена из нескольких материалов.
- Начнём с кирпичного вывода.
Подобное обустройство вытяжки станет максимально удобным для людей, желающих организовать в своём доме камин. Ведь именно для камина такая схема считается наиболее оптимальной. Хотя, она может подойти и для бани (тут всё зависит от Ваших возможностей и желаний). Но стоит отметить, что она требует определенных навыков для её правильной установки (о чём мы поговорим в других статьях).
- Обычная труба из нержавейки.
Максимально простой и самый бюджетный вариант организации подобного вида дымохода. Ведь основная сложность его изготовления будет заключаться в проделывании отверстия в стене для вывода отводящей трубы. Но есть здесь и определённые сложности, а именно необходимость внешнего утепления (особенно в условиях низких температур). Ведь его отсутствие значительно отразится на тяге из-за чрезмерного скопления конденсата. Печка просто не захочет топиться и будет сильно дымить.
- Сэндвич трубы.
Фактически это идеальный вариант для устройства внешнего дымохода, как в бане, так и в деревянном доме. Состоящая из размещённых друг в друге двух гильз, между которыми уже предусмотрена заводская теплоизоляция, такая труба максимально проста в монтаже и эффективна в эксплуатации. Именно по этой причине я бы рекомендовал использовать её, обустраивая дымоход через стену в Вашем помещении.
Есть и такое
- Керамическая труба
Она способная выдерживать наиболее высокие температуры, но при этом требует наиболее сложного монтажа и утепления. Кроме того, отличается довольно высокой стоимостью и относительной хрупкостью.
Стена
Немаловажным моментом, который оказывает существенное влияние на устройство внешнего дымохода, считается и то, из какого материала изготовлено Ваше строение. Если дом или баня выложены из кирпича (и любых других огнеупорных материалов), то вывод и крепление внешней трубы осуществляется по простейшей схеме, основные принципы которой описаны выше.
Если же Вы задумались о том, как вывести дымоход через деревянную стену, то здесь стоит обратить внимание на некоторые существенные детали. Во-первых, нужно сразу рассчитать диаметр отверстия так, чтобы основная труба находилась на расстоянии не менее 450 мм до стены.
Этапы монтажа внешнего дымохода через стену
При этом лучше всего использовать сэндвич трубы, которые значительно повышают пожаробезопасность за счёт собственного негорючего утеплителя, расположенного между контурами.
Далее обязательно следует заполнить пространство между трубой и деревянной стеной негорючим материалом. Чаще всего для этих целей применяются асбест или кирпич.
Во-вторых, необходимо подобрать такие элементы крепления внешней трубы, чтобы она располагалась на расстоянии от стены минимум в 100 мм. (Это опять же значительно увеличит пожаробезопасность строения).
В-третьих, установка искрогасителей ОБЯЗАТЕЛЬНА!!!!
Ну и наконец, стоит предусмотреть наличие заслонки (шибера), которая позволит закрывать трубу в то время, когда она не используется.
Что советуют профессионалы?
Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.
Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:
- Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
- Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
- Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
- Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
- Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
- Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
- При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.
Так делать не надо
На этом я закончу свой небольшой обзор. Надеюсь, что данная информация поможет избежать ошибок при самостоятельном изготовлении внешнего дымоотвода. С радостью отвечу на все Ваши вопросы, выслушаю пожелания и критику (это всегда полезно).
Тепла и мира Вашему дому, а котлу и камину — безупречной работы. И не забудьте порекомендовать статью друзьям, вдруг кому пригодиться… До встречи, пока!
Цитата мудрости: Ничто так не учит, как осознание своей ошибки. Это одно из главных средств самовоспитания.
</span>
Эффективность и безопасность работы печи, камина или отопительного котла напрямую зависит от того, насколько грамотно был проведён монтаж дымохода в частном доме. Если раньше это зависело от профессионализма печника, то сегодня это вопрос грамотного выбора хозяина дома. Большим спросом, и заслуженно, пользуются сэндвич-дымоходы, которые можно установить самостоятельно к любому виду отопительного оборудования. При этом важно правильно выбрать трубы и смонтировать их, соблюдая все необходимые условия.
Правила устройства дымохода в частном доме
Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:
- СНиП 41-01-2003;
- НПБ 252-98;
- ВДПО.
Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.
Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».
Основные правила устройства дымохода:
- Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
- Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
- Чем меньше поворотов, тем лучше тяга.
- Поворот в 90 градусов заменяют на 2 по 45 градусов.
- Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.
Рекомендуем ознакомиться: Назначение и применение хомутов для обустройства дымохода
Обратите внимание! При расчёте высоты дымохода следует исходить из норм пожарной безопасности к ближайшим объектам – чердачным или мансардным дверям, окнам. Во время топки из дымоотвода летят раскалённые искры, которые могут стать причиной возгорания, если пренебречь предписаниями.
Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.
Детали для сборного дымохода
Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.
Обратите внимание! При покупке вы получите паспорт изделия, где должны быть указаны марка стали (соответствующая маркировка должна быть на самих деталях), толщина стенки трубы, диаметр, остальные качественные характеристики, предназначение.
Для монтажа дымохода понадобится следующие детали:
- Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
- Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
- Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
- Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
- Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
- Оголовок (дефлектор) на верх трубы.
- Хомуты обжимные для укрепления соединений.
- Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
- Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
- Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
- Термостойкий герметик для обработки стыков.
- Опорные кронштейны для установки и фиксации дымохода.
Рекомендуем ознакомиться: Как сделать отопление металлическими трубами
Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.
Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.
Монтаж проходов дымохода
Самыми сложными и ответственными участками при монтаже дымохода в частном доме являются проходы через потолок, кровлю или стену. Если дом имеет несколько этажей, то добавляется проход через межэтажные перекрытия. Правила монтажа проходов дымохода через горючие материалы предусматривают минимальное расстояние между трубой и элементами строения.
Монтаж прохода через чердак, межэтажные перекрытия, потолок
Потолочно-проходной узел для монтажа дымохода сквозь деревянные перекрытия можно купить готовый или сделать самостоятельно. Готовый узел представляет собой патрубок с термоизоляцией, который надевают на трубу. Самодельный имеет вид квадратного короба, размеры которого зависят от диаметра дымохода. По центру короба вырезают отверстие, в которое вставляют непосредственно трубу.
Обратите внимание! Через потолочно-проходной узел должен проходить цельный сегмент трубы. Все стыки дымохода располагают ниже или выше межэтажного перекрытия.
Устройство короба для перехода:
- из асбоцементного или железного листа монтируют короб такого размера, чтобы труба не доставала до стен 40 см;
- в центре прорезают круглое отверстие, в которое выводят трубу;
- пространство короба заполняют минватой с характеристиками термостойкости от 700 градусов;
- пол верхнего этажа (чердачного помещения), потолок снизу оборудуют специальными металлическими фланцами-накладками, которые выполняют эстетическую и термозащитную функцию.
Обратите внимание! Если чердачное помещение эксплуатируется, то обязательна установка на дымоход дополнительного защитного кожуха с вентиляционными отверстиями.
Монтаж перехода через стену
При выводе дымохода через деревянную стену, в ней также устанавливают переходной короб, подобный межэтажному. Разница в том, что горизонтальный вывод проще в монтаже и априори защищён от попадания влаги.
Рекомендуем ознакомиться: Как выполнить монтаж проходки для дымоходов через кровельные перекрытия
Монтаж дымохода в кирпичном частном доме через стену не требует теплоизоляции. В стене проделывают отверстие для трубы, вставляют в него металлическую гильзу и выводят в неё дымоотвод. Колено дымохода на выходе из строения через стену требует монтажа дополнительной опоры. Чаще всего для этого используют угловой кронштейн.
Если печь располагается в углу, то прилежащую стену также следует защитить от возможного нагревания. Для этого устанавливают защитный экран из негорючего материала с теплоизолирующим слоем на высоту вывода конструкции.
Монтаж вывода через кровлю
Этот проход можно назвать самым ответственным во всей конструкции. Здесь важно не только установить качественную термоизоляцию, но и смонтировать защиту от проникновения внутрь атмосферных осадков. Монтаж гидроизоляции на сэндвич-дымоход не представляет особой трудности, поскольку все составляющие детали продаются готовыми.
Термоизоляция выглядит также как и переход через чердачное перекрытие, с поправкой на наклон кровли. Проходной короб здесь имеет форму прямоугольника, хотя его проекция остаётся квадратной.
Особое внимание следует уделить кровельному покрытию. Если это горючий материал, то потребуется металлический лист для монтажа внешней разделки большего размера (на 10-15 см с каждой стороны). Соответственно убирают большую площадь кровельного покрытия. Лист заводят под кровельный материал в верхней его части, боковой и нижний край пускают поверх.
Завершающий этап – монтаж гидроизоляции и установка верхнего колпака. Это эластичная или металлическая конусная крыза, которую устанавливают поверх листа разделки. Все швы обрабатывают герметиком.
Условия для нормальной работы дымохода
- Длина дымоотводящей канала должна быть не меньше 5 метров.
- Толщина стали для внутренней части сэндвича от 0,5 до 1 мм. Оптимально – 8 мм.
- Более 3 поворотов монтировать запрещено.
- Диаметр дымохода должен быть не уже печного дымоотводящего патрубка.
- Горизонтальный участок трубы не должен быть длиннее 100 см.
Помните о том, что правила создаются на основе качественных испытаний и негативного опыта по эксплуатации. Несоблюдение нюансов монтажа дымохода в частном доме чревато возгоранием или отравлением.
Любое автономное отопление, кроме электрокотла, сжигает топливо, поэтому без дымохода не обойтись. Не всегда удобно вести трубу через крышу, иногда целесообразнее использовать систему дымоотведения через стену. Чтобы дымоход работал эффективно, нужно верно подобрать трубы под котёл, правильно произвести работы по монтажу дымохода через стену, и при необходимости утеплить его.
Особенности конструкции дымохода через стену
Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.
Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.
Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.
Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:
- пожаробезопасности;
- теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
- лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.
Плюсы и минусы наружного дымоотведения через стену
Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:
- практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
- монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
- нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
- кровля остаётся целой;
- дымоход через стену отличается простотой сборки и монтажа.
Однако, такая конструкция не лишена и недостатков:
- необходимость утепления находящейся на улице части дымохода;
- поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.
Рекомендуем ознакомиться: Как правильно закрепить канализационную трубу к стене — виды крепежей и способы монтажа
Особенности и правила монтажа
Процессу монтажа предшествуют расчёт необходимой мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.
Подготовительный этап
Прежде всего, необходимо учитывать, что значение диаметра внутренней трубы должно быть не меньше чем диаметр патрубка на котле.
Котёл подбирают согласно отапливаемому объёму, и только потом под него берут комплектующие для дымохода.
Если диаметр трубы превышает диаметр патрубка, между ними устанавливается переходник.
Специалисты рекомендуют устанавливать трубы определённого диаметра, учитывая мощность котла:
| Мощность котла | Диаметр трубы |
|---|---|
| до 3.5 кВт | 8 см; |
| от 3.5 до 5.2 кВт | 9.5-11 см |
| свыше 5.2 кВт | более 11 см. |
Также следует учесть толщину теплоизоляционного слоя.
При рабочей температуре 250 градусов, как у газового котла, слой базальта должен быть 3 см.
Для дровяных и жидкотопливных котлов с рабочей температурой 400 градусов – уже 5 см.
Обратите внимание! Для твердотопливных котлов на угле, где температура достигает 850 градусов, слой базальта должен составлять не менее 10 см, причём не все марки теплоизолятора выдерживают столь высокую температуру.
Монтаж дымоотвода
Существует два варианта вывода дымохода через стену:
- трубы внутри помещения поднимают на небольшое расстояние от потолка, где и выводят их на улицу;
- от патрубка котла сразу же горизонтально ведут трубы сквозь стену. Этот метод хорош тем, что получается меньшее количество колен, а это благоприятно отражается на производительности дымохода.
Сэндвич-трубу при монтаже вертикальной части дымохода можно собирать в двух вариантах – «по дыму» либо «по конденсату».
- При монтаже трубы по дыму газ и продукты сгорания поднимаются вверх, однако возникает проблема с образованием конденсата, который скапливается в трубе, а иногда, если труба плохо загерметизирована, может сочиться через стыки. Этот метод используется при сборке дымохода через кровлю, при этом большая часть трубы находится в доме, и конденсата образуется значительно меньше.
- Метод, при котором труба перевёрнута широким концом вверх, называется монтаж по конденсату. При такой сборке конденсат беспрепятственно стекает по трубе в стакан. Минус этого варианта – дым может просачиваться в плохо загерметизированные отверстия на стыках.
Обратите внимание! Сборка по конденсату используется при выводе дымохода через стену: при этом конденсат оказывается в стакане, а дым выходит из стыков на улице, что в принципе не критично, и не представляет опасности для жизни и здоровья жильцов дома.
Основные правила установки дымохода через стену
Чтобы дымоход работал эффективно, важно соблюдать правила установки, от которых зависит не только функциональность конструкции, но и её безопасность.
Рекомендуем ознакомиться: Как сварить калитку из профильной трубы своими руками?
Основные правила:
- Важно помнить, что труба должна возвышаться над коньком, хотя бы на полметра, лучше на метр, иначе тяга будет очень слабой.
- Общая длина вертикальной части трубы в идеале — от 5 до 10 метров, если труба возвышается на большую высоту, тяга будет слишком сильной, и топливо моментально прогорит. При слишком короткой трубе тяга будет недостаточной, что также негативно отразится на работе котла или печи.
- Первый сегмент дымохода, во избежание оплавления теплоизолятора, идёт из одноконтурной трубы. Отступив расстояние, достаточное для того, чтобы избежать перекаливания крепежа в процессе эксплуатации, делают стык с сэндвич-трубой.
- Котёл устанавливается на лист металла или ещё какой-нибудь негорючий материал. Стена изолируется от котла таким же образом. Для деревянных домов, согласно СНиП, следует держать котёл и дымоход на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от элементов из малогорючих материалов. Чтобы сделать выходное отверстие для трубы не слишком большим, древесину обшивают металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
- В полученное отверстие монтируется металлический короб, через который проводят трубу, причём без каких-либо соединений, потому что до них потом будет тяжело добраться в случае необходимости. Полости в стене заполняют теплоизолятором, не подверженным горению.
- Снаружи и изнутри отверстие для трубы зашивают металлическим листом. Далее, посредством кронштейнов крепят опорную площадку для дымохода снаружи здания, а на выходной отрезок трубы ставят тройник. Низ трубы съёмный, выполнен в форме стакана и предназначен для образующегося конденсата. Нередко стакан оснащают краном и подсоединённым к нему шлангом для слива. Конденсат очень токсичен, поэтому рядом с домом сливать его точно не стоит.
- Дымоход вверху крепится также посредством кронштейнов, расположенных на расстоянии друг от друга на расстоянии не более метра. Для защиты от осадков на трубу сверху ставится колпак.
- Чтобы хорошо загерметизировать стыки, их обмазывают жаростойким герметиком, после чего место стыка дополнительно стягивается хомутом.
Рекомендуем ознакомиться: Как установить греющий кабель для водосточных труб?
На что обратить особое внимание:
- Важно не допускать контакта дымохода с электричеством, газопроводом, водоснабжением или водоотведением.
- Горизонтальные участки трубы длиной не должны превышать длину в 1 метр.
- Необходимо при монтаже добиваться строго вертикального положения дымохода, контроль можно осуществлять при помощи отвеса либо строительного уровня.
- Не следует располагать стыки конструкции так, чтобы они совпадали с креплением на кронштейнах.
Утепление наружного дымохода
Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..
Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.
Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.
Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.
В процессе строительства дома или замены газового оборудования возникает необходимость прокладки дымохода через стену. К данному вопросу стоит отнестись со всей серьезностью и ответственность. В интернете существует большое разнообразие сайтов посвященных данной тематике. Там вы сможете рассмотреть многочисленные фотографии, которые наглядно покажут варианты монтирования дымохода через стену.
Виды конструкций
По своему принципу дымоходы можно подразделить на два вида: Настенные. Данный вид дымоходов предусматривает крепление все конструкции на стену здания. Коренные. Для изготовления этого вида дымохода придется изготовить фундамент возле здания, на котором будет установлен дымоход.
Материалы для изготовления дымоходов
Среди материалов, из которых возможно изготовление дымохода существует некоторое разнообразие. Основными материалами являются:
Кирпич
Для изготовления красивого и качественного кирпичного дымохода вам потребуются навыки квалифицированного каменщика. Да и себестоимость данной конструкции может сильно ударить по вашему семейному бюджету.
Стальные трубы
Такие трубы требуют хорошего отопления. При самостоятельных работах будет очень сложно добиться качественного и красивого внешнего вида конструкции. «>»>»>»>»>»>»>»>»>
Сэндвич трубы
Самый оптимальный вариант, который отличается своей недорогой ценой, простотой монтажа, прекрасным внешним видом и своей долговечностью.
Асбоцементные трубы
Такой вид труб отличается значительным весом. Не стоит забывать о хрупкости такого материала.
На такой вид дымохода практически невозможно найти какие-либо комплектующие элементы.
Цемент
Такой вид дымоходом обычно используется при производстве промышленных печей, поэтому мы не будем рассматривать этот вариант. В недалеком прошлом дымоходы изготавливались из кирпича. Но современные технологии за короткое время шагнули далеко вперед, и строительство кирпичного дымохода практически не используется в современном мире. Перед тем как приступить к монтажу дымохода через имеющуюся стену необходимо определиться с материалом, из которого изготовлена стена. Только после этого можно приступать к приобретению необходимых материалов. «>»>»>»>»>»>»>»>»>
- Группа безопасности для отопления — особенности устройства, принцип работы и варианты применения (85 фото)
- Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
- Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)
Для изоляции необходимо использовать различные керамические смеси, термостойкие материалы. При изоляции дымохода можно воспользоваться стекловатой или другими, не воспламеняющими, материалами.
При возникновении необходимости строительства дымохода, каждый задавался вопросом как самому сделать дымоход через стену, не пользуясь услугами различных мастеров или строительных фирм. При определенных навыках данный вид работ не представляется собой какие-то сложные манипуляции. Со строительством дымохода через стену может справиться практически любой мужчина, который может правильно воспользоваться некоторым инструментом. «>»>»>»>»>»>»>»>»>
Преимущества вывода дымохода через стену
Пожаробезопасность. Это можно считать одним из главных фактором при выводе дымохода через стену.
Задымленность. При выводе дымохода через стену наружу уменьшается возможность возникновения задымленности или отравления угарным газом. Отсутствие каких-либо отверстий в крыше. Не нарушается целостность крыши, стропил и других деревянных или каких-либо комплектующих, использующихся при изготовлении крыши. Экономия места. Конструкция дымохода через стену значительно облегчит легкость помещения. Не будет загромождать свободное пространство, и не будет мешать созданию красивого интерьера.
Ремонт и обслуживание. При необходимости проведение работ по обслуживанию, ремонту или замене некоторых частей конструкции происходит с меньшими затратами.
Недостатки вывода дымохода через стену
Надежное крепление. При обустройстве внешнего дымохода следует обратить пристальное внимание на крепеж конструкции. Даже при небольшом весе, конструкция может иметь большую парусность «>»>»>»>»>»>»>»>»>
- Ремонт циркуляционного насоса — основные виды неисправностей, разборка, ремонт и сборка насоса в системе отопления (видео + фото)
- Выбор циркуляционного насоса — как рассчитать параметры и советы как выбрать насос для современных систем отопления (115 фото и видео)
- Колпак на трубу дымохода: виды, варианты применения, задачи и монтаж элемента (110 фото)
Дополнительные отливы. При обустройстве дымохода под скатом крыши придется использовать дополнительные отливы для ограждения попадания влаги внутрь дымохода. Дизайн строения. В некоторых случаях внешний дымоход может нарушить целостность внешнего вида здания. В этом случае придется воспользоваться услугами дизайнера, что «обыграть» дымоход и удачно вписать в существующий дизайн. При существующих плюсах и минусах установка дымохода через стену является самым оптимальным возможным решением при возникшей необходимости строительства дымохода.
Фото дымоходов через стену
Основные требования к дымоходам
Дымоход предназначен для удаления продуктов сгорания и создания тяги при работе теплогенератов. Он должен быть устойчивым к воздействию высоких температур, влаги и серной кислоты, образующейся при контакте дымовых газов с конденсатом. Стенки трубопровода должны быть гладкими, чтобы меньше скапливалось сажи.
Требования к устройству дымоходов регламентируются специальными государственными нормативами: СНиП 41-01-2003; ВДПО (Правила производства работ, ремонта печей и дымовых каналов); СП 7.13130.2009.
- площадь сечения дымовой трубы или канала должна быть больше или равна площади выходного патрубка теплогенератора;
- в основании канала необходимо устраивать карман глубиной 250 мм для прочистки и/или патрубок для удаления конденсата;
- нельзя использовать больше трех поворотов;
- поворот трубы должен выполняться с радиусом скругления не более диаметра;
- соединения элементов в местах пересечения строительных конструкций запрещены;
- длина горизонтального участка допускается максимум 1 м;
- отводы и тройники не должны нести нагрузку от выше расположенных элементов;
- если конструкция крыши содержит горючие материалы, на оголовок трубы необходимо установить искроуловитель с ячейкой не более 5х5 мм;
- при работе с теплогенератором на природном газе оголовок должен всегда быть открытым без зонтов или других укрытий.
Устройство системы газоотвода
Какой должна быть высота дымовой трубы ↑
Необходимым условием стабильной и надежной работы практически всех источников тепла является наличие хорошей тяги. Она возникает за счет разницы между температурами отработанных газов и наружного воздуха. С увеличением этой разницы, растет тяга. Она напрямую зависит от высоты, характеристик и правильности устройства дымохода.
Действие ветра способно усиливать естественную тягу в трубе, а может и мешать. При благоприятных условиях горизонтальные потоки ветра, сталкиваясь с дымовой трубой, меняют свое направление и движутся снизу-вверх, в результате у выходного отверстия создается разрежение, и продукты сгорания буквально высасываются из дымохода. В случае наличия других препятствий, ветер может направляться сверху-вниз и создавать обратное движение газов – обратную тягу, что приводит к задымлению помещения.

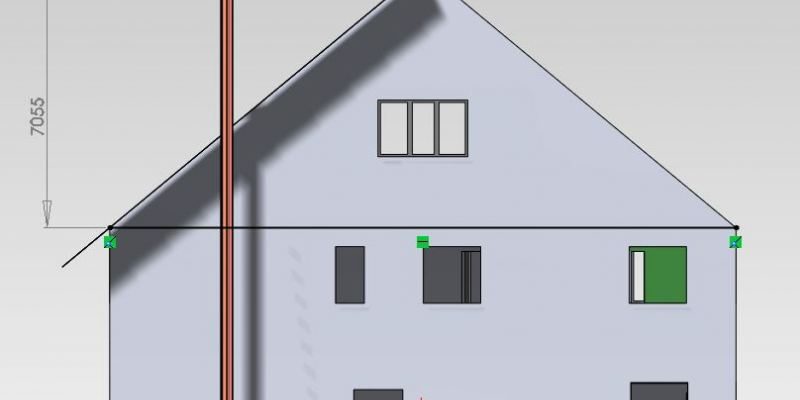

Схема определения высоты дымовой трубы
Нормальному движению ветра может мешать любое высокое сооружение, расположенное рядом, в том числе и часть скатной кровли. Поэтому высота дымовой трубы определяется с учетом расстояния до конька согласно нормативной схеме.
При этом общая высота трубы от теплогенератора должна быть не менее 5 м, для газового котла – не менее 3 м.
Особенности дымоходов из разных материалов
Дымоход в частном доме может быть выполнен из следующих материалов:
- кирпич;
- керамика;
- сталь.
Отдать предпочтение одному из них и выделить явного фаворита нельзя. Правильный выбор подходящего материала для сооружения дымохода может быть сделан только с учетом комплексного набора влияющих факторов. Прежде всего, необходимо проанализировать специфику условий эксплуатации, свойства каждого материала и цены на момент сравнения.
Печной керамический дымоход
Сфера применения кирпичного дымохода
Кирпичная труба обычно дешевле, чем другие системы дымоудаления. Она способна выдерживать высокие температуры и даже возгорание сажи. Основной ее недостаток – громоздкость и сложность конструкции. Строится на фундаменте или железобетонном перекрытии. При работе с печами, каминами и котлами на дровах очень надежен и долговечен, так как высокая температура уходящих газов не допускает образование конденсата. В остальных случаях быстро разрушается.
Кирпичный дымоход от камина
Чтобы построить кирпичный дымоход в доме своими руками, необходимо обладать специальными навыками печника и каменщика. В стволах должны отсутствовать трещины и какие-либо неровности. Это серьезное сооружение, для которого нужны квалифицированные работники.
Реставрацию кирпичной дымовой трубы вполне можно выполнить самостоятельно. Нужно просто сверху вставить в канал специальную гибкую гофру соответствующей длины.
Дымоход из нержавейки внутри кирпичной трубы
Преимущества использования керамических дымоходов
Керамический дымоход также является относительно недорогим. Он характеризуется повышенной прочностью и способностью аккумулировать тепло. Высокие огнеупорные свойства позволяют использовать его в высокотемпературных системах твердотопливных источников тепла. Керамическая труба способна выдерживать нагрев до 1200°C при возгорании сажи. Срок службы при правильном уходе равняется сроку службы здания.
Керамические элементы разных размеров соединяются с помощью специальных пазов и скрепляются огнестойким клеем-герметиком. Керамические трубы могут монтироваться открыто и в шахтах из кирпича или специальных пустотных блоков, устанавливаться внутри и снаружи дома.
Керамические трубы для дымохода
При новом строительстве очень выгодно и удобно использовать системные дымоходы из керамических труб, уложенных в специальные шахты. Они являются хорошим решением для всех типов топливосжигающего оборудования.
Характеристика и разновидности стальных дымоходов
Стальной дымоход легко собирается по принципу конструктора. Широкий выбор фасонных и крепежных деталей позволяет создавать практически любую конфигурацию и выполнять монтаж дымохода в частном доме, как во время ведения строительства, так и в процессе эксплуатации здания.
С учетом требований по стойкости к коррозии и действию кислот трубы изготавливаются не из обычной, а из оцинкованной или нержавеющей стали. Нержавеющая сталь заметно дороже, но имеет более продолжительный срок службы.
Детали стального дымохода
Сфера применения стальных изделий ограничена системами с относительно низкой температурой дымовых газов, так как по СНиП 41-01-2003 их максимальная температура – 500°С. Соответственно использование с твердотопливными котлами нежелательно.
Стальные системы дымоудаления очень удобны для монтажа в уже заселенных домах, так как монтируются быстро, не нуждаются в фундаменте, штукатурке и облицовке. При этом они заметно дороже кирпичных и керамических.
Из стали изготавливают также дымоходы с двумя стенками, по принципу «труба в трубе». Их называют коаксиальными. Такие используются для конденсационных и турбированных газовых котлов, имеющих закрытые камеры сгорания. Воздух, необходимый для горения, забирается не из помещения, а с улицы.
Коаксиальные дымоходы по внутренней трубе отводят продукты сгорания, а по наружной подают воздух на горение. Их сборка производится аналогично одностенным стальным. Установка дымохода коаксиального типа имеет самую низкую стоимость.
Набор для монтажа коаксиального дымохода
Необходимость и способы изоляция для дымовой трубы
Безопасное устройство дымохода предусматривает его изоляцию. Трубопроводы должны быть обязательно утеплены для защиты от возможного замерзания конденсата. Кроме того, сохранение тепла в дымовой трубе повышает КПД всех видов топливосжигающего оборудования.
Керамические трубы обматывают минеральной или базальтовой ватой. Такую же изоляцию можно применить для старой асбестоцементной трубы, заключив ее в кожух из оцинкованной стали. Возможно применение для заполнения зазора между асбестоцементной трубой и кожухом керамзита, битого кирпича или другого пустотного материала с заливкой цементным раствором.
Утепление керамического трубопровода
Самым бюджетным вариантом защиты стальной дымовой трубы является использование фольгированной минераловатной изоляции.
Она позволяет быстро и легко утеплить не только новую, но и существующую трубу. Результат, правда, недолговечен, так как регулярное действие ветра приводит со временем к растрепыванию изоляции, а намокшая вата перестает быть теплоизолятором.
Этого недостатка лишены дымоходы типа «сендвич», которые уже содержат слой утеплителя. При этом они так же легко собираются, как и одностенные стальные. Повсеместное использование именно этого варианта сдерживает только стоимость.
Элементы утепленного дымохода типа «сендвич»
Очень хорошим выбором является установка дымохода в частном доме из керамических труб в стальном корпусе, в котором соединены достоинства керамических и двустенных стальных систем. Он подходит абсолютно для всех теплогенераторов, но пока редко встречается на отечественном рынке.
Довольно неплохие результаты дает более экономный народный метод изготовления утепленного дымохода: труба собирается из оцинкованной стали, обматывается минеральной ватой и заключается в алюминиевую гофру. Получается самодельный «сендвич». Это, безусловно, хлопотно, зато заметно дешевле стандартных готовых решений.
Эконом-вариант металлического дымохода типа «сендвич»
Порядок установки металлической дымовой трубы
Каждый человек, когда-либо собиравший конструктор, может разобраться, как сделать дымоход в частном доме из оцинкованной или нержавеющей стали. Составляющие элементы современных систем отвода продуктов сгорания из металла просто вставляются друг в друга. Места стыков уплотняются термостойкой мастикой или герметиком и скрепляются хомутами.
Монтаж начинается с нижней части, то есть от теплогенератора. Соединение проводится «по конденсату» против движения дымовых газов. Это предотвратит вытекание конденсата наружу и возможное обледенение дымохода.
Выполнение прохода трубы через кровлю
Если выполняется проход дымохода через кровлю, то для его защиты от атмосферных осадков используют регулируемый металлический фартук с соответствующим кровле углом наклона (0-15°, 15-30°, 30-45°). Если труба поднимается над крышей больше, чем на 1,5 м, то ее необходимо фиксировать с помощью растяжек.
Крепление дымохода и проход через крышу с установкой фартука
Для герметизации пересечения дымохода с кровлей можно использовать универсальные резиновые уплотнители. В зависимости от наклона крыши применяют прямой или угловой тип. Необходимо только учесть диапазон их рабочих температур.
Проход дымохода через кровлю с уплотнителем «Мастер Флеш»
Порядок работы с универсальным резиновым уплотнителем очень простой. Необходимо срезать верх в соответствии с требуемым диаметром, одеть на трубу, хорошо промазать снизу термостойким силиконом и прикрепить к кровле с помощью шуруповерта.
Порядок установки универсального резинового уплотнителя
При крутых скатах крыш существует опасность повреждения дымоходов снежными лавинами. Для защиты труб при сползании снега с крыши можно установить специальные металлические рассекатели, как показано на фото дымохода на крыше частного дома.
Металлические рассекатели для защиты от сползания снега
Проход трубы через стену
Во избежание трудностей, связанных с созданием проема в крыше и его последующей герметизацией, обычно стараются применить вывод дымохода через стену, как правило, заднюю.
Этот вариант подразумевает только одно пересечение – с наружной стеной, которое легко изолируется монтажной пеной, в отличии от заведомо сложного и ненадежного примыкания горячей дымовой трубы к холодной кровле. В этом случае труба легко крепится к наружной части стены, не влияет на интерьер и гарантированно отсутствуют протечки.
Вывод дымохода через стену дома
Проверка дымохода перед началом эксплуатации
После завершения установки дымовой трубы обязательно нужно проверить наличие тяги. Это очень важный момент, независимо от того, устанавливался дымоход в частном доме своими руками или с привлечением специалистов. Нарушения, допущенные при монтаже, могут привести к плохой тяге или даже возникновению обратной. Это чревато скоплением угарных газов в помещении, что несет прямую угрозу жизни и здоровью жильцов.
- Тягу можно проверить с помощью зеркала, поместив его в область дымового капюшона и направив в сторону дымохода. При хорошей тяге оно не запотевает.
- Удобно пользоваться пламенем от горящей спички, бумаги либо свечи. Если пламя при приближении к дымоходу отклоняется в его сторону, то все в порядке, в противном случае эксплуатация недопустима.
Для проверки герметичности стыков и отсутствия опасного нагрева прилегающих к дымоходу конструкций проводится испытательная топка. В начале эксплуатации возможно наличие запаха и небольшого задымления из-за испарения остатков масла и кристаллизации герметика.
При дальнейшей эксплуатации минимум раз в год следует проверять его состояние, а перед отопительным сезоном проводить чистку.
Важно не забывать о чистке
Подводя итоги, следует еще раз остановиться на том, когда и какие дымоходы лучше использовать:
- для дровяных печей и каминов при строительстве дома – кирпичный или керамический;
- для дровяных печей и каминов в заселенном доме – керамический в стальном корпусе;
- для газовых, жидкотопливных и пиролизных котлов – системный (керамическая или стальная труба внутри кирпичного канала) или стальной утепленный типа «сендвич».
Установить такой же как на фото стальной дымоход в доме своими руками может практически каждый мужчина при ответственном подходе и соблюдении приведенных выше рекомендаций. Предварительная консультация со специалистом гарантированно убережет от опасных ошибок.
Видео: Виды дымоходов
</span></span></p>
Источник
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Используемые источники:
- https://postroibanu.ru/pesh-dlya-bani/kak-sdelat-dymoxod-cherez-stenu.html
- https://infotruby.ru/primenenie/montazh-dymohoda-v-chastnom-dome
- https://infotruby.ru/svoimi-rukami/montazh-dymohoda-cherez-stenu
- https://otopleniehouse.ru/dymoxod-cherez-stenu/
- https://kvartira.mirtesen.ru/blog/43269205954/kak-pravilno-sdelat-dyimohod-v-chastnom-dome
