Как правильно работать с хомутами для труб + пример изготовления хомута из подручных материалов

Содержание

Хомуты для крепления труб являются неотъемлемой частью водопроводных магистралей, канализационных трубопроводов и отопительных систем. Несмотря на простую конструкцию и минимальную стоимость, хомуты играют важную роль в обустройстве сетей, строительстве и прокладке коммуникаций.

Конструктивные особенности и предназначение

Хомуты выполнены в виде пластин закруглённой формы, обхватывающих трубы и удерживающих их с помощью болтов. Для более плотной фиксации трубопровода и снижения механической нагрузки на крепления в конструкции предусмотрены уплотнительные прокладки, выполненный из профилированной резины или пищевого каучука. Он равномерно обхватывает трубопровод и предохраняет его от повреждения при стягивании скоб. На некоторых моделях затягивающие гайки также имеют прокладки и уплотнительные элементы, обеспечивающие более плотное прилегание элементов друг к другу.

Сфера использования хомутов очень обширна. Элементы используются для надёжной фиксации водопроводных и отопительных труб к стенам, что обеспечивает конструкции полную неподвижность и часто является необходимым условием при обустройстве коммуникаций. Хомуты широко используются в качестве герметизирующих скоб, монтируемых на слабые соединения и участки течи. Скобы плотно прижимают уплотнительные прокладки к повреждённому месту и устраняют протекание. Изделия могут накладываться на вертикальные и горизонтальные трубопроводы и устанавливаться при любых показателях температуры и влажности. Благодаря наличию резинового уплотнителя модели часто используют для заземления системы водопровода.

Нередко при помощи хомутов перекрывают отверстие от врезки, необходимость в которой на данный момент отпала. Деталь прекрасно справляется с коррозионными повреждениями, трещинами мелкого и среднего размера, и незаменима при переломах труб. В этих случаях используется специальный вид хомутов, закрепляемый на стены или потолки и поддерживающий повреждённый участок. Крепёжные элементы могут быть установлены на железобетонные, пластиковые, чугунные, стальные, медные и алюминиевые трубопроводы, и способны заменить сварочный процесс. Единственным ограничением по применению хомутов является их установка на крестовых стыках и искривлённых участках трубопровода. В таких криволинейных конструкциях использование хомутов неэффективно.

Главным отличием хомутов от фитингов и других фасонных частей трубопровода является момент их установки. И если другие элементы монтируются в систему в процессе её формирования, то хомуты устанавливаются на уже готовую конструкцию и завершают этап её монтажа. Одним из важных эксплуатационных свойств хомутов является их способность допускать продольное движение труб, возникающее вследствие линейного расширения. Однако поперечное смещение при этом невозможно. Благодаря этому качеству трубопровод может реагировать на изменения температуры в сети, оставаясь при этом неподвижной и жёсткой конструкцией.

Несмотря на относительную простоту устройства, ко всем видам хомутов предъявляются жёсткие требования ГОСТ. Это объясняется функциональной значимостью моделей и их значительным влиянием на общую прочность магистральных систем. Для каждого типа крепёжных элементов существуют свои нормы. Так, маркировка 24137 80 регламентирует ряд требований, предъявляемых к металлическим изделиям в виде подковы, кольца и двух полуколец. В документе подробно прописываются типоразмеры, марка стали, предельно допустимые нагрузки и величина предельного затягивания. В комплект каждого изделия обязательно входит крепление в виде шпильки-самореза, пластикового дюбеля или соединительной гайки. Полимерные модели соответствуют требованиям ГОСТ 17679 80, в котором также прописаны конструктивные характеристики и особенности использования пластиковых изделий.

Разновидности

Хомуты представлены на строительном рынке в широком ассортименте. Модели производятся в большом разнообразии типоразмеров и подразделяются по таким признакам, как способ фиксации, наличие уплотнителя, форма, материал изготовления и предназначение.

По материалу изготовления изделия подразделяются на пластиковые и стальные. Причём стальные элементы могут быть выполнены как с применением оцинковки, так и без неё. В сравнении с пластиковыми моделями стальные хомуты считаются более востребованными и популярными. Это объясняется низкой стоимостью изделий, хорошей устойчивостью металла к растяжению и высокой прочностью. Недостатком металлических хомутов является низкая устойчивость неоцинкованных моделей к коррозийным процессам. Поэтому в тех случаях, когда установка хомутов планируется в излишне увлажнённых помещениях, следует выбирать модели из нержавеющей стали либо хомуты, покрытые цинком.

Пластиковые варианты отличаются повышенной эластичностью, высокой устойчивостью к вибрациям и способностью создания подвижной фиксации. Модели могут применяться для крепежа трубопровода диаметром не более 10 см.

Для проведения ремонтных работ пластиковые хомуты не подходят. Недостатками моделей считается невозможность их использования в качестве подвеса при обрыве трубопровода, а также низкая устойчивость к растяжению.

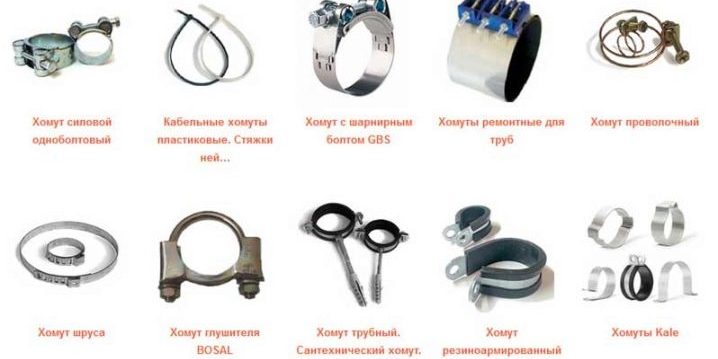

В зависимости от возложенных на них задач хомуты подразделяются на спиральные, силовые, проволочные, червячные, трубные и врезные варианты.

Спиральный хомут является достаточно распространённым устройством и предназначается для жёсткой фиксации труб в системе.

Силовой имеет форму ленты с отверстиями для болтов и незаменим при работе на магистралях с повышенным рабочим давлением, на насосных станциях, пневматических и гидравлических системах.

Проволочные хомуты представлены в виде одного или нескольких колец из стали, оснащённых стягивающими крепёжными элементами. Модель предназначена для гофрированных труб и незаменима для их фиксации при сильных подвижках.

Червячная модель представляет собой стальную полоску с дорожкой, оснащённую зубчиками и шурупами для затягивания. Модель используется при обустройстве отопительных систем, а также в качестве фиксирующего механизма трубопроводов, подвергающихся воздействиям серьёзных вибраций.

Трубные хомуты представлены в виде колец со скобами и устанавливаются для закрепления трубопровода в случаях, когда необходимо понизить внутреннее напряжение в системе во время ремонта.

Пружинный хомут имеет достаточно узкую специализацию и используется на трубах, подверженных линейному расширению.

Врезной, или седельный, хомут с отводом является более сложным механизмом и предназначен для установки в места разветвлений трубопровода. Главным его отличием от традиционных моделей является наличие муфты, оснащённой резьбовыми патрубками, что позволяет врезать хомут в систему и в короткий срок подключить дополнительную ветку. Герметичность такого соединения обеспечивает прокладка, находящаяся внутри хомута, и изготовленная из профилированной резины.

Поворотные модели, известные также как шарнирные замки, применяются для установки строительных лесов и используются при креплении распорок диагонального типа. Благодаря поворотным хомутам все элементы могут быть закреплены под любым углом, что придаёт дополнительную прочность конструкции и обеспечивает её устойчивость.

По типу фиксации все хомуты подразделяются на два вида:

• К первым относятся модели, формирующие жёсткий тип крепления, при котором труба становится полностью неподвижной. Обжимные скобы таких изделий надёжно затянуты болтами, а сам хомут прочно прикреплён к стене. Используется такой тип креплений на участках изгибов трубопровода и при наличии разветвлений.
• Ко второму типу относятся модели с подвижным креплением, используемые для фиксации труб отопления и ГВС. Специфика крепления не создаёт препятствий для удлинения и сжатия трубопровода и обеспечивает его продольную подвижность. В результате создаётся оптимальное напряжение магистрали, значительно продлевающее срок эксплуатации сетей.

Конструктивно хомуты представлены несколькими типами:

• разъёмное кольцо, сформированное в виде круга и имеющее один механизм крепления, фиксируемый болтом;
• кольцо, состоящее из двух полукруглых пластинок и имеющее уши крепления с обеих сторон;
• лента, сложенная кольцом и имеющая несколько положений для фиксации;
• U-образная модель, часто изготавливаемая из пластика, оснащённая защёлкой-фиксатором и способная крепиться жёстким и подвижным способом одновременно.

Комплектация

Хомуты могут продаваться как с резиновыми уплотнителями, так и без них. В качестве прокладки применяется микропористые виды резины, обеспечивающие практически полное гашение вибрационных волн, возникающих от движения воды внутри системы. Кроме того, прокладка значительно снижает шум и делает стык более герметичным. Применение хомутов с резиновыми уплотнителями целесообразно при монтаже водопровода в жилых помещениях, проведении ремонтных работ, а также при работе с системами, в которые теплоноситель подаётся под большим давлением.

В случае, если установка трубопровода проводится в помещениях, к которым предъявляются особые санитарно-гигиенические требования, в качестве уплотнителя ставят прокладки из пищевого каучука.

Хомуты представлены в большом разнообразии типоразмеров, что значительно облегчает их выбор и позволяет приобрести модель для труб любого сечения. Модели выпускаются в диапазоне 14-540 мм и охватывают практически весь размерный ряд труб, включая изделия большого диаметра.

Самостоятельное изготовление

В случае невозможности приобретения заводского хомута сделать крепёж своими руками не составит труда. Выполнить обжимной элемент можно из оцинкованной жестяной пластины толщиной 1 мм. Для этого нужно вырезать полоску, ширина которой может составлять 4-8 см. Для определения длины следует измерить диаметр трубы и умножить на 3,14. Полученное числовое значение и будет длиной полосы. К этому значению нужно прибавить ещё 3-4 см, необходимых для формирования ушек крепления, после чего вырезать заготовку.

На боковых сторонах полосы следует просверлить два отверстия на расстоянии 5-7 мм от края. В случае, если планируется изготовление широкого хомута, количество отверстий должно быть увеличено. Так, для изделий до 6 см шириной вполне достаточно двух крепежей, тогда как для модели шириной 8 см потребуется уже 3 болта. После проверки на совпадение проделанных отверстий в хомут следует вставить прокладку и закрутить болт.

Для обеспечения более герметичного соединения резиновую полоску рекомендуется предварительно приклеить к металлу. Далее при помощи готовой скобы следует обвязать трубу, после чего соединить ушки между собой и стянуть болтом.

Простое устройство, низкая стоимость и лёгкий монтаж значительно расширяют сферу применения хомутов, выгодно отличают их от других крепёжных приспособлений и позволяют выполнить их установку самостоятельно.

О нержавеющем хомуте для крепления трубы смотрите в следующем видео.

Крепление путем установки хомута – один из самых доступных и при этом недорогих способов фиксации трубы к конструкции или к опоре. С их помощью проще всего добиться прочной и надежной фиксации трубопровода. Чтобы грамотно подобрать приспособление, нужно знать, какие варианты предлагает рынок. Согласны?

Мы расскажем, на что следует обращать внимание, выбирая хомуты для крепления труб. В представленной нами статье подробно изложено, как подобрать оптимальный вариант и как произвести его установку. Детально описана технология и даны рекомендации, соблюдение которых обеспечит идеальный результат.

Разновидности креплений для трубопровода

По принципу фиксации крепление трубопровода к опоре может производиться жестко или свободно.

Глухое жесткое крепление рассчитано на максимальные нагрузки. Его выбирают при монтаже «холодных» трубопроводов и укрепления в местах, где велик риск повреждения конструкций.

Плавающий тип фиксации применяют на участках трубы, где велика вероятность расширения конструкции под действием температурных колебаний

Для крепления элементов, подверженных термическим расширениям, выбирают приспособления с плавающим креплением. Они дают конструкции минимальную подвижность в направлении оси.

Фиксация трубопровода посредством хомута достигается за счет стягивания тела трубы крепежными деталями, роль которых выполняют замки, резьбовые пары или червячные механизмы.

Независимо от типа фиксации, задействование хомутов дает возможность разгрузить трубопровод, снизив тем самым вероятность повреждения его отдельных участков под тяжестью собственного веса и возникающих при движении потоков вибраций.

Галерея изображенийХомуты используют в открытой прокладке инженерных коммуникаций. Устройства в виде кольца, подковы или полукольца предназначены для фиксации горизонтальных и вертикальных трубопроводных ветокИспользование хомутов позволяет наиболее простым и рациональным способом обеспечить уклон систем отопления, водоснабжения, канализацииДля защиты трубопроводов от повреждений и сокращения вибрационных явлений хомуты снабжаются резиновыми прокладкамиХомуты с монтажными шпильками предоставляют возможность с высокой точностью собрать систему в подвальном помещении, закрепив ее в требующемся положенииС помощью хомутов обеспечивают требующуюся дистанцию между внешней или внутренней отделкой дома и трубамиПарные хомуты обеспечат расчетный шах между петлями системы напольного обогрева или низкотемпературного плинтусаПрименение хомутов обеспечивает свободное движение труб в линейном направлении при точном сохранении пространственной жесткости системы в целомХомуты значительно облегчают процесс сборки и фиксации инженерных систем, используются в прокладке как одиночных линий, так и группы трубПриспособления для открытой прокладки коммуникацийОбеспечение уклона канализационной системыХомуты с резиновыми прокладкамиРасположение труб на требующейся высотеОбеспечение требующейся дистанцииПараллельная прокладка трубОбеспечение линейного движения трубамПрокладка группы инженерных коммуникаций

По материалу изготовления

Главное требование к материалам, используемым при изготовлении корпуса хомута – высокая механическая прочность. Ведь корпус изделия призван обеспечивать точки передачи механических усилий на опорную конструкцию. Универсальными в этом плане считаются металлические и пластиковые изделия.

Металлические хомуты подходят для крепления труб различных видов и типоразмеров. Пластиковые крепежи – только для труб малого диаметра, произведенных из полимерных материалов. Чтобы предупредить повреждение поверхности пустотелой трубы, хомуты оснащают уплотнителями, выполненными из эластичных материалов.

Наличие резиновой прокладки обеспечивает максимально плотное прилегание полукруглых держателей к трубе и устраняет шумы и вибрации, возникающие в процессе транспортировки жидкости

Основой для уплотнения хомутов выступает профилированная резина, имеющая ячеистую структуру. При работе с трубопроводами, к которым предъявляются повышенные гигиенические нормы, в качестве уплотнителя выбирают пищевой каучук.

Обеспечить плавающую свободную фиксацию способны стальные крепежи. Их рекомендуется применять при монтаже дымоходов и устройстве систем отопления. Они надежно фиксируют конструкцию и уменьшают вибрацию, но при этом не сжимают трубопровод при расширении его в момент нагрева.

Относительно эстетической стороны, металлические крепежи хоть и славятся высокой прочностью и долгим сроком службы, но не отличаются особой презентабельностью

Металлические крепежи лучше размещать на участках, частично скрытых от посторонних взглядов. Пластиковые хомуты практически не портят внешний вид трубопровода. Их удобно использовать при монтаже внутренних коммуникаций.

По конструктивному исполнению

Если ориентироваться на конструктивное исполнение, то хомуты для фиксации трубы бывают нескольких видов.

Но все же их условно можно разделить на два типа:

• неразъемные – цельные конструкции;
• разъемные – соединения из нескольких сегментов, для сборки которых задействуются резьбовые пары или специальные замки.

К числу неразъемных крепежей относятся «U»-образные конструкции. Они имеют форму простейших дуг, которые фиксируются к трубам с помощью гаек.

Некоторые модели хомутов, выполненных в виде дуг, могут быть дополнительно оснащены жесткими крепежными планками, основное предназначение которых – повышать прочность изделия

Для монтажа таких крепежей концы полосы разводят в сторону таким образом, чтобы свободно надеть ее на трубу. После этого (для увеличения нажима уплотнителя) концы ленты фиксируют и стягивают замковым или резьбовым соединением.

Еще одним примером неразъемных крепежей являются монтажные клипсы. Держатели в форме клипсы применяют для фиксации легковесных поливинилхлоридных или полипропиленовых труб малого диаметра.

Держатель клипса представляет собой конструкцию в виде монолитного круга, оснащенного для удобства фиксации к трубе защелкивающейся застежкой

Монтажные клипсы в основном устанавливают для разгрузки тела трубы от механических усилий, а потому они не требуют плотного соединения концов полосы.

Хомуты ленточного исполнения имеют форму разъемного кольца, которое за счет подвижного элемента соединения раскрывается по одной из сторон. Их изготавливают из полос гнущегося листового материала. К трубе они фиксируются посредством специального крепежа.

Хомуты ленточного исполнения ввиду недостаточно высокого показателя прочности рекомендуется устанавливать только на гофре и пластиковых трубах небольшого диаметра

Чаще всего основой для изготовления таких изделий выступает перфорированная металлическая или пластиковая лента, оснащенная замком с червячным винтом. Для монтажа таких деталей зубчатую дорожку разворачивают с тем, чтобы надеть на трубу. Затем конец полосы заводят в зацеп и постепенно натягивают, вращая винт.

Хомуты со шпильками представляют собой более сложные в исполнении крепежные конструкции. Такие элементы выпускаются с обрезиненной внутренней поверхностью. «U»-образные крепежи и хомуты со шпильками считаются самыми надежными. Их применяют для фиксации тяжеловесных металлических трубопроводов.

Крепежная конструкция хомута со шпилькой состоит из 3 элементов: двух полукругов, соединенных между собой болтами и непосредственно самой шпильки с заостренным резьбовым наконечником

Для крепления близко расположенных труб производители предлагают сдвоенные хомуты. В продаже можно встретить даже хомуты, оборудованные элементами заземления. В их конструкции предусмотрены стержни с заостренными концами, призванные создавать надежный электрический контакт монтируемой трубы с контурами заземления.

По размеру изделия

Ключевым параметром при выборе крепежного устройства является условный диаметр изделия – “Ду”. Он указывает на диаметр трубы, для которой применяется крепежная конструкция.

Крепежные хомуты производятся для труб практически любых диаметров. Диапазон диаметров представленных в продаже крепежных элементов – от 14 до 540 мм. Упростить задачу по выбору размерности изделия поможет приведенная ниже таблица.

Таблица соответствия размера выбранного крепежного хомута с диаметром монтируемых труб, выполненных из стали, меди и полимерных материалов

Металлические хомуты, используемые для фиксации трубопроводов, выпускают в соответствии с ГОСТом 2413780. Детали из полимерных материалов – в соответствии с параметрами 17679-80. Технические параметры держателя проще всего узнать по нанесенной на поверхность изделия маркировке.

Для устройства бесшумной канализации, с особенностями устройства которой ознакомит рекомендуемая нами статья, выпускают особые виды амортизирующих хомутов. Эти приспособления гасят движение труб и препятствуют распространению звуковых волн.

Особенности врезных моделей

В местах, где предполагается создать место разветвления трубопровода без задействования фитингов, устанавливают врезные хомуты для трубы.

Главное отличие врезных крепежей – муфта особой конструкции, которая оснащена резьбовым патрубком, позволяющим врезать отводную линию к основной

Хомуты для врезки в теле трубы устанавливают на предварительно просверленное отверстие.

Вмонтированный резьбовой патрубок позволяет в считанные минуты подключить дополнительный участок трубопровода. За герметичность соединения отвечает прикрепленная с внутренней стороны корпуса хомута прокладка.

Варианты исполнения механической части стяжек

Любая модель крепежного винта оснащена узлом фиксации. Встречаются модели с креплением в одной точке и те, что фиксируются в двух и более местах.

Изделия с фиксацией в нескольких точках представляют собой цельные детали, в которых проделаны отверстия под установку болтов или саморезов

Приспособления с креплением в одной точке могут быть оснащены шпилькой с заостренным концом и нарезанной резьбой, либо же иметь отверстие под монтаж саморезов. Крепление таких хомутов осуществляется с применением полимерных дюбелей.

Изготовление хомута своими руками

За неимением возможности приобрести производственный кронштейн, крепежное устройство можно сделать и собственными силами. Рассмотрим, как грамотно сделать и поставить на трубу металлический хомут.

Обжимной бандаж проще всего выполнить из полосы листовой стали. Для этой цели лучше всего использовать жесть с оцинкованной поверхностью толщиной в 1 мм. Для соединения концов полосы потребуются также болты М6-10.

Набор инструментов, необходимый для изготовления крепежа:

• молоток;
• тиски;
• штангенциркуль;
• гаечные ключи;
• плоскогубцы;
• ножницы по металлу;
• болгарка.

Для просверливания крепежных отверстий потребуется также дрель с набором сверл соответствующего диаметра. Чтобы предупредить смещение резиновой прокладки относительно металлической скобы, можно применить строительный клей.

С помощью штангенциркуля измеряют диаметр трубы, которую необходимо прикрепить.

Если габариты трубопровода не позволяют произвести измерения штангенциркулем, задействуйте линейку и уголок, но будьте готовы к тому, что замеры дадут небольшую погрешность

Из отрезка листовой стали вырезают полосу шириной в 4-8 см. Чтобы грамотно рассчитать длину полосы, полученное значение диаметра трубы умножают на число «Пи», т.е. на 3,14. Это и будет длина изделия. Но, чтобы иметь возможность выполнить ушки для фиксации, к значению длины следует добавить еще 3-4 см.

С помощью ножниц по металлу вырезают заготовку, придавая полосе необходимую форму. В районе расположения ушек скобы просверливают 2 отверстия.

Количество болтов напрямую зависит от ширины полосы:

• для держателей шириной до 6 см достаточно пары крепежей;
• если ширина бандажа 6-8 см, лучше установить три болта.

Если приобретенные болты имеют большие шляпки, диаметр отверстий можно расширить на пару миллиметров. В идеале для крепежей лучше приобретать металлические шайбы.

Проверив совпадение проделанных отверстий в ушках заготовки, остается только вставить в крепежный хомут уплотнительную прокладку и закрутить гайку на болте

Чтобы сделать резиновую прослойку, вырезают из плоской резины заготовку чуть большего размера, нежели та, что выполнена из стали. Ее фиксируют к металлической скобе путем нанесения слоя строительного клея.

Готовой скобой остается только обвязать трубу в нужном месте, соединив ушки между собой посредством болтов. Установленный на трубу хомут прикрепляют к стене.

Галерея изображенийХомут — отличное средство для проведения временного ремонта и устранения аварийной ситуацииС помощью хомута герметизирующий материал, закрывающий свищ, плотно прижимается к трубе, не оставляя струе никакой возможности прорваться наружуХомуты для выполнения временного ремонта накладываются на магистральные и отводные ветки систем отопления, горячего и холодного водоснабженияСледует помнить, что установка хомута с герметизирующей прокладкой на свищ является временной мерой по предотвращению серьезной аварии. Трубы с такими «заплатками» нужно менятьХомут как средство ремонта свищаУстановка хомута поверх герметизирующей латкиРемонтный хомут на линии водоснабженияВременная мера по предотвращению аварии

Как установить хомут на трубу?

В том, чтобы поставить хомут и надежно закрепить трубу, нет ничего сложного. Монтажные работы сможет выполнить даже начинающий мастер.

Общие правила по расположению крепежа

Независимо от того, приходится ли устанавливать пластиковый или металлический хомут, при расположении крепежа важно соблюдать прописанные нормами расстояния:

• Для труб диаметром в пределах 20 мм, при условии, что температура проходящей жидкости не превышает 60°С, расстояние между хомутами должно составлять 80 см.
• Для труб, предназначенных для подачи горячей воды, размером свыше 20 мм крепежи размещают на равноудаленном расстоянии в 65 см.
• При фиксации труб D 40 мм, предназначенных для транспортировки холодной воды, при расположении хомутов выдерживают шаг в 110 см.
• Для труб горячего водоснабжения D 40 мм расстояние сокращают до 95 см.
• Если потребуется установить трубы D 110 мм и более, то для «холодных» трубопроводов расстояние между хомутами должно составлять порядка 180 см, а для «горячих» – 160 см.

Дополнительно рекомендуется установить фиксаторы на сгибах трубопровода и в местах монтажа кранов, задвижек и соединительных фитингов.

Процесс перекрытия небольшого свища на водопроводной трубе представит следующая фото-подборка:

Галерея изображенийДля наложения временной «заплатки» на небольшой свищ воспользуемся обычным автомобильным хомутом. Он вполне способен прижать герметизирующий материал к проблемному местуСоберем хомут не затягивая до упора, чтобы его можно было быстро наложить и затянуть на заплаткеСдвигаем приготовленный к креплению хомут в сторону. Проблемное место оборачиваем резиновой прокладкой. Желательно посадить ее на любой клей, чтобы облегчить себе работуУстанавливаем поверх резиновой прокладки хомут и затягиваем его до упораШаг 1: Примерка хомута к месту ремонтаШаг 2: Предварительная сборка хомута без затягиванияШаг 3: Приклеивание резиновой прокладкиШаг 4: Затягивание хомута поверх прокладки

Выбор необходимых материалов

Для того, чтобы поставить хомут на трубу потребуется набор инструментов:

• рулетка;
• электродрель;
• строительный уровень;
• простой карандаш;
• отвертка;
• молоток.

Для фиксации крепежей потребуются также пластиковые ограничительные дюбеля.

Технология монтажа устройства и крепления труб

Основные этапы работ по креплению трубы к стене посредством установки хомутов:

1. Вдоль всей длины трубопровода, придерживаясь указанных выше нормативных расстояний, наносят разметку с указанием точек расположения крепежных элементов.
2. В обозначенных точках с помощью электродрели просверливают отверстия под монтаж хомутов.
3. В проделанные отверстия заглубляют пластиковые ограничительные дюбеля, используя для этой цели молоток.
4. С помощью отвертки прикручивают хомуты. При затягивании хомутов важно не переусердствовать с тем, чтобы не нарушить плоскость крепления.
5. В хомуты вставляют магистральные элементы, прилагая небольшие проталкивающие усилия.
6. Сквозь отверстия ушек протягивают болты и путем завинчивания затягивают зажимы, обеспечивая плотное прилегание к стене.

При просверливании отверстий под установку крепежей учитывайте, что их размер должен соответствовать диаметру крепежных болтов.

Если приходится устанавливать устройства с крепежными шпильками, диаметр отверстия делают таким, чтобы они легко входили в них, но при этом не раскачивались

Особое внимание стоит уделить углу, под каким проделываются отверстия, и глубине сверления.

Если крепежи разместить не в одной плоскости, то трубопровод со временем начнет перегибаться. Это послужит причиной возникновения шумовых «эффектов» при прохождении жидкости. А в местах перегиба возрастает вероятность скопления грязевого осадка.

Выводы и полезное видео по теме

Несколько полезных рекомендаций из видеороликов познакомят вас с тонкостям крепления хомутов.

С тонкостями выбора хомута для фиксации трубы ознакомит следующий ролик:

Видео-руководство по использованию хомута в качестве ремонтного элемента:

Грамотно подойдя к выбору держателя и выполнив крепление хомута на трубу согласно техническим нормам, вы сможете обеспечить прочность и надежность фиксации протяженных и нестабильных участков трубопровода.

Если вам доводилось крепить трубы, используя хомуты, поделитесь собственным опытом с посетителями сайта. Не исключено, что вам известны технологические тонкости, не отмеченные в статье. Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме и посты с вашим мнением, задавайте вопросы.

Пластиковые хомуты для крепления труб используют при монтаже полимерных коммуникаций. Производители предлагают на выбор большой ассортимент этих конструкций, позволяющих осуществлять быструю и надежную установку трубопроводов.

Предлагаю рассмотреть особенности данного вида полимерного крепежа, какие существуют его разновидности, технологии применения.

Как выбрать хомут

Чтобы корректно подобрать хомут для крепления трубопроводов, следует опираться на следующие факторы:

• вид крепежа и материал, примененный для его производства;
• размеры крепежа.

Основные разновидности хомутов

Крепежи для трубопроводов могут изготавливаться:

• из металла. Для этих целей используется сталь, нержавейка, латунь и так далее. Стальной или металлический хомуты отличаются высокой прочностью и могут быть применены для крепления различных труб и разного диаметра;

Крепеж для труб, изготовленный из металла

• из пластика. Пластиковые хомуты могут быть использованы исключительно для удерживания труб, изготовленных из аналогичных материалов (ПВХ, полипропилена и так далее). С помощью хомутов из пластика можно закрепить только трубы, диаметр которых не более 100 мм.

Крепежи для крепления пластиковых труб небольшого диаметра

Хомуты из пластика также отличаются более низкой стоимостью и эстетичным видом, поэтому преимущественно используются для прокладки труб внутри помещения.

В зависимости от конструкции крепежной детали хомуты подразделяются на следующие виды:

• U – образный хомут. Крепеж изготовлен в виде буквы U (отсюда и название). Для фиксации трубы устройство оснащено планкой с фиксирующими болтами. Такие хомуты подходят для фиксации трубопроводов разного назначения и могут быть использованы как для внутренних, так и для наружных работ;

Крепеж для внутренних и наружных трубопроводов

Крепеж для пластиковых труб

• хомут-лента. Ленточные хомуты изготавливаются из металлических полос и предназначаются для фиксации металлических, гофрированных, ПВХ и иных видов труб малого диаметра, так как показатель прочности крепления минимален. Большое потребление крепежных изделий этого вида обусловлено низкой стоимостью и эстетичным внешним видом;

Ленточный хомут для фиксации трубопроводов

• хомут металлический для крепления труб с фиксирующей шпилькой. Устройство состоит из двух одинаковых дуг, соединяемых между собой крепежными болтами. Шпилька предназначается для фиксации крепежа к стене, полу или потолку. Использование хомута со шпилькой является самым надежным способом фиксации труб. Область применения устройства достаточно объемная. При помощи этой разновидности крепежа можно фиксировать трубы разного диаметра, изготовленные из различных материалов при выполнении внутренних или наружных работ.

Универсальный крепежный элемент для трубопроводов

Выбор вида хомута должен основываться на двух факторах: диаметре трубопровода и материале его изготовления.

Правила выбора

При подборе фиксатора для труб также учитывается и диаметр изделия.

Подобрать наиболее оптимальное крепежное устройство можно по следующей таблице.

Подбор размера крепежного хомута

Узнать размеры хомута можно из маркировки, которая наносится на поверхность крепежа, или паспорта, который обязан предъявить продавец при покупке.

Конструктивные особенности и предназначение

Хомуты выполнены в виде пластин закруглённой формы, обхватывающих трубы и удерживающих их с помощью болтов. Для более плотной фиксации трубопровода и снижения механической нагрузки на крепления в конструкции предусмотрены уплотнительные прокладки, выполненный из профилированной резины или пищевого каучука. Он равномерно обхватывает трубопровод и предохраняет его от повреждения при стягивании скоб. На некоторых моделях затягивающие гайки также имеют прокладки и уплотнительные элементы, обеспечивающие более плотное прилегание элементов друг к другу.

Сфера использования хомутов очень обширна. Элементы используются для надёжной фиксации водопроводных и отопительных труб к стенам, что обеспечивает конструкции полную неподвижность и часто является необходимым условием при обустройстве коммуникаций. Хомуты широко используются в качестве герметизирующих скоб, монтируемых на слабые соединения и участки течи. Скобы плотно прижимают уплотнительные прокладки к повреждённому месту и устраняют протекание. Изделия могут накладываться на вертикальные и горизонтальные трубопроводы и устанавливаться при любых показателях температуры и влажности. Благодаря наличию резинового уплотнителя модели часто используют для заземления системы водопровода.

Нередко при помощи хомутов перекрывают отверстие от врезки, необходимость в которой на данный момент отпала. Деталь прекрасно справляется с коррозионными повреждениями, трещинами мелкого и среднего размера, и незаменима при переломах труб. В этих случаях используется специальный вид хомутов, закрепляемый на стены или потолки и поддерживающий повреждённый участок. Крепёжные элементы могут быть установлены на железобетонные, пластиковые, чугунные, стальные, медные и алюминиевые трубопроводы, и способны заменить сварочный процесс. Единственным ограничением по применению хомутов является их установка на крестовых стыках и искривлённых участках трубопровода. В таких криволинейных конструкциях использование хомутов неэффективно.

Главным отличием хомутов от фитингов и других фасонных частей трубопровода является момент их установки. И если другие элементы монтируются в систему в процессе её формирования, то хомуты устанавливаются на уже готовую конструкцию и завершают этап её монтажа. Одним из важных эксплуатационных свойств хомутов является их способность допускать продольное движение труб, возникающее вследствие линейного расширения. Однако поперечное смещение при этом невозможно. Благодаря этому качеству трубопровод может реагировать на изменения температуры в сети, оставаясь при этом неподвижной и жёсткой конструкцией.

Несмотря на относительную простоту устройства, ко всем видам хомутов предъявляются жёсткие требования ГОСТ. Это объясняется функциональной значимостью моделей и их значительным влиянием на общую прочность магистральных систем. Для каждого типа крепёжных элементов существуют свои нормы. Так, маркировка 24137 80 регламентирует ряд требований, предъявляемых к металлическим изделиям в виде подковы, кольца и двух полуколец. В документе подробно прописываются типоразмеры, марка стали, предельно допустимые нагрузки и величина предельного затягивания. В комплект каждого изделия обязательно входит крепление в виде шпильки-самореза, пластикового дюбеля или соединительной гайки. Полимерные модели соответствуют требованиям ГОСТ 17679 80, в котором также прописаны конструктивные характеристики и особенности использования пластиковых изделий.

Технические характеристики пластиковых хомутов

Пластиковые варианты уступают в прочности стальным, но обладают повышенной эластичностью и способностью выдерживать высокую вибрацию. Пригодны для создания подвижных опор, могут использоваться для фиксации каналов к стене, потолку или полу.

Пластиковые держатели в отличие от железных не поддаются ржавчине, им не страшна влажность.

Главная характеристика пластиковых хомутов — диаметр кольца крепежа. Наибольший диаметр пластиковой модели позволяет работать с отводами сечением 110 мм. Важно помнить, что внутреннее сечение пластикового крепежного элемента должен быть равным или быть чуть меньше наружного диаметра трубы.

Основные параметры по конструкции и размерам полимерных хомутов изложены в ГОСТ 17679-80.

Подбор хомута для выполнения ремонтных работ

Чтобы правильно подобрать хомут для водопроводной трубы, нужно учитывать несколько факторов:

• состав жидкости (если агрессивная, то можно применять пластик или металлы, покрытые нейтральным слоем);
• диаметр трубы;
• расположение конструкции (вертикально или горизонтально);
• протяженность магистрали – от этого будет зависеть количество бандажей;
• материал трубы – пластик, металл, асбестоцемент;
• степень повреждения.

Резиновые уплотнители применяются для снижения вибраций, их удобно передвигать в процессе выполнения работ. Бандажи с резиновой прокладкой хорошо устраняют влагу на поверхности и обеспечивают надежное герметичное прилегание частей поврежденных труб. Но если части повреждены, и угол отклонения больше 3 градусов, накладывать хомуты не рекомендуется.

Комплектация

Хомуты могут продаваться как с резиновыми уплотнителями, так и без них. В качестве прокладки применяется микропористые виды резины, обеспечивающие практически полное гашение вибрационных волн, возникающих от движения воды внутри системы. Кроме того, прокладка значительно снижает шум и делает стык более герметичным. Применение хомутов с резиновыми уплотнителями целесообразно при монтаже водопровода в жилых помещениях, проведении ремонтных работ, а также при работе с системами, в которые теплоноситель подаётся под большим давлением.

В случае, если установка трубопровода проводится в помещениях, к которым предъявляются особые санитарно-гигиенические требования, в качестве уплотнителя ставят прокладки из пищевого каучука.

Хомуты представлены в большом разнообразии типоразмеров, что значительно облегчает их выбор и позволяет приобрести модель для труб любого сечения. Модели выпускаются в диапазоне 14-540 мм и охватывают практически весь размерный ряд труб, включая изделия большого диаметра.

Изготовление хомута из подручных материалов

Если появилась течь в системе водоснабжения, а под рукой нет набора бандажей, или они не подходят по диаметру, нужно срочно принимать меры для ликвидации протечки с помощью подручных материалов.

Водопроводные магистрали можно перекрыть следующим образом:

1. Нужно вырезать кусок тонкой резины. Подойдет велосипедная старая шина, резиновые перчатки, эластичный бинт. Ширина должна быть такая, чтобы с двух сторон от места протечки резина закрывала по 3 см площади. Наложить резину на трещину.
2. Взять гибкую проволоку и обмотать резину, сильно прижимая резину, чтобы не отошла.
3. Сверху обмотать соединение скотчем, захватывая трубу по краям.

Намотка проволоки нужна для того, чтобы конструкция выдерживала давление. Используют холодную сварку, но для этого придется перекрывать воду в стояке, так как вещество плохо соединяется с металлом во влажной среде. После полимеризации и нанесения сверху можно обмотать резиной, чтобы снизить риск повторной трещины.

Для ремонта водопроводных магистралей изготавливают хомуты из марлевого бинта и цементного раствора. Бинт погружают в раствор и наматывают на участок трубы в 3 – 4 слоя по спирали. Пользоваться трубопроводом разрешено после высыхания цемента – через сутки.

Эпоксидная смола и эластичный бинт также перекрывают течь в магистрали. Место работы перед этим зачищают и обезжиривают. Послойно наносят эпоксидную смолу, сверху наматывая бинт – так несколько раз. Высыхание занимает около 1,5 суток, после чего можно включать воду.

Такие меры принимаются в срочном порядке. Для выполнения бандажа из металла своими руками понадобятся специальные инструменты и время.

Как установить хомут на трубу

Применяют два варианта крепления труб к несущей поверхности:

1. Жесткий. Предусматривает плотную посадку и максимальное затягивание хомута на трубе, исключающее ее перемещение.
2. Плавающий. Отвод зажимается с неполным затягиванием болтов или простой защелкой пластикового крепежа. В этом случае оставляется некое пространство для смещения отвода при тепловой деформации.

Неподвижные опоры монтируют в помещениях с отоплением, где нет существенного перепада температур и не наблюдаются линейные деформации каналов.

В неотапливаемых зданиях различия температур может доходить до 50 °С. Изменения размеров отводов будут неизбежны. Здесь нужен плавающий способ в совмещении с монтажом неподвижных креплений.

Общие правила по расположению крепежей

Чтобы обеспечить надежное крепление всей системы, важно установить правильное расстояние между точками крепежа. Его размер рекомендует производитель в технической документации.

При горизонтальном расположении полимерные трубы Ø до 20 мм крепятся через каждые 500 мм, отводы диаметром свыше 20 мм – 75 см. При вертикальном положении — 1,0 и 1,2 м соответственно. Подобный малый шаг для узких труб объясняется возможным их провисанием.

Соединения, отводы и тройники должны располагаться не менее чем в 5 см от крепежных элементов.

Необходимые инструменты

Набор инструментов пригодится самый минимальный:

• Отвертка.
• Дрель-шуруповерт и сверла.
• Линейка, строительный карандаш.

Технология фиксации труб с помощью хомутов

Последовательность действий по установке держателей:

1. Разметка будущих мест крепления.
2. По намеченным местам просверливаются отверстия для дюбелей (шпилек).
3. Устанавливаются пластиковые хомуты или зажимы.
4. Трубы вставляются в крепежные элементы. Стягивают хомуты, защелкивают клипсы.

Крепление водопроводных труб

Внутренние водопроводные коммуникации устанавливают с помощью пластиковых держателей. Они выполняют роль подвижных опор и обеспечивают подвижность горячих труб при их линейном расширении. Предусматривают хомуты ПВХ с несколько большим диаметром, чем диаметр труб.

При расчете расстояния между точками крепления необходимо придерживаться предписанных норм.

Отводы диаметром в 16 мм горизонтальной укладки для холодной воды крепят с шагом 0,8 м, вертикальные – 1,2 м. Для горячего водоснабжения шаг крепления будет равен 0,5 м и 0,9 м соответственно.

С каждым последующим увеличением диаметра в рамках установленной ГОСТом линейки типоразмеров шаг креплений возрастает на 100 мм для горизонтально расположенных труб, на 50 мм – для вертикальных.

Кроме этого, крепежи рекомендуется смонтировать в 5 см от мест установки арматуры, фитингов и пересечения отводов.

Крепление канализационных труб

Установку канализационных магистралей производят с обязательным уклоном 0,2 м на один метр в сторону слива.

Ведут монтаж с нижней опоры стояка, у которой крепят неподвижный элемент. В дальнейшем крепления выполняются таким образом, чтобы все сегменты системы находились в одной плоскости и соосности.

Хомуты крепят около ответвлений и в стыковочных местах. Шаг креплений составляет как минимум 10 сечений трубы.

Чтобы создать отступ от стены, применяют кронштейны.

Советы по выбору и примерные цены

Какие параметры надо учесть при выборе пластиковых держателей?

Прежде всего исходят из назначения и материала трубных элементов. Облегченные пластиковые хомуты и клипсы подойдут только для полимерных разводок. Клипсы-зажимы используют для крепления только к стенам и полу. Крепить каналы к потолку нужно прочными хомутами из металла и фиксацией на болтах.

Важно не ошибиться с диаметром крепежа. Его внутреннее сечение должно соответствовать наружному сечению трубы.

В отдельных случаях следует обратить внимание на то, что многие клипсы, хомуты и кронштейны отодвигают отводы от стены. Это необходимо для удобства монтажа запорной и регулирующей арматуры, различных фитингов, возможного надевания на трубу утеплителя.

Конструкция хомута для труб большого диаметра

При проведении сантехнических работ иногда приходится иметь дело с магистралями большого диаметра. Большим диаметром считается ширина до 35 см. свыше этого показателя хомуты не применяются. Фитинги большего размера изготавливают на заказ – диаметр при этом может доходить до 120 см.

Конструкция состоит из двух или нескольких частей, собираемых поочередно. Желательно наличие внутренней манжеты – она снижает вибрации, предотвращает деформацию при затяжке, герметизирует протечки.

Обязательное условие – толщина фитинга должна превышать область повреждения. На металлических трубах – по 15 — 20 см, на пластиковых по 20 — 30 см с каждой стороны.

Как поставить хомут на водопроводную трубу

Со временем на металлических магистралях образуются свищи из-за процессов коррозии, наличия в воде химических элементов, повреждающих металл. Причиной, по которой требуется ликвидировать течь, может образоваться излом от механического повреждения. Спаянные части расходятся из-за некачественной сварки. В этих местах протечки бывают чаще.

Монтаж и ремонт труб не обходится без специальных зажимов, которые нужно установить правильно. Понадобятся инструменты – гаечные ключи и отвертка, а также штангенциркуль для замеров диаметра трубы.

Как поставить хомут – порядок действий:

1. Если возможно – перекрыть воду.
2. Зачистить наждачной бумагой место повреждения. Имеющийся слой краски удаляют.
3. Подобранный по размеру бандаж или ленточный фиксатор разводят «ушками» в сторону так, чтобы труба поместилась внутрь. Если фитинг состоит из двух частей – развинчивают червячное соединение или снимают болты.
4. Если в хомуте есть резиновая манжета, то можно сразу его закручивать. Если используется вырезанный кусок резины – его протягивают между трубой и фитингом.
5. Закручивают болты отверткой или гаечным ключом – в зависимости от конструкции бандажа.

Как правильно подобрать материал:

• металлические фитинги следует обработать антикоррозийным покрытием после установки, тогда срок службы будет около 5 лет;
• чугунные бандажи устанавливают на магистрали из чугуна;
• оцинкованная сталь не нуждается в дополнительной обработке, используется чаще всего, так как служит дольше всех материалов;
• нержавеющая сталь дешевле оцинкованной, но по качеству не уступает, можно применять несколько раз.

Выбор фитинга зависит от того, из какого материала выполнены трубные магистрали, а также диаметра.

Процесс монтажа

Перед установкой крепежные болты снимаются, и хомут одевается на положенное место. Нужно следить за резиновой прокладкой – она должна закрывать течь и захватывать площадь вокруг повреждения. Далее, производится затяжка гаечным ключом крепежных болтов до того момента, пока вода не перестанет капать из-под хомута.

Если магистрали старые, и есть риск повреждений большой площади при перетяжке, лучше оставить протечку, немного не дотянув. Резина сама примет правильное положение и герметизирует течь.

Неправильная установка ремонтных муфт может привести к серьезной аварии с утечкой жидкости любого химического состава, поэтому монтаж должен проводиться опытными мастерами с лицензией на данный вид работ.

Ограничения по использованию хомутов

Ремонтная муфта водопровода устанавливается на канализационные соединения:

• только на прямых участках магистрали;
• внешний диаметр не должен превышать 35 см;
• разрыв магистрали не должен превышать 10 мм;
• осевые отклонения не более 3 градусов;
• при повреждении более 60 % процентов общей площади, закрытой хомутом, участок вырезают и вставляют новый.

При соблюдении правил установки и последующей эксплуатации водопровода качественные хомуты служат минимум 5 лет, и не нуждаются в ремонте.

1. https://furni-info.ru/homuty-dlia-kreplenia-trub.html: использовано 1 блоков из 3, кол-во символов 2865 (13%)
2. https://vseotrube.ru/fitingi-i-zaglushki/plastikovye-homuty-dlya-krepleniya-trub: использовано 5 блоков из 8, кол-во символов 5355 (24%)
3. https://stroy-podskazka.ru/vodosnabzhenie/truby/homuty-dlya-krepleniya/: использовано 2 блоков из 5, кол-во символов 6010 (27%)
4. https://trubyda.ru/vodoprovodnye/remontnye-homuty: использовано 7 блоков из 8, кол-во символов 8293 (37%)

Используемые источники:

• https://stroy-podskazka.ru/vodosnabzhenie/truby/homuty-dlya-krepleniya/
• https://sovet-ingenera.com/santeh/trubodel/xomuty-dlya-krepleniya-trub.html
• https://kachestvolife.club/o-chistote/santehnika/kak-vybrat-i-ustanovit-homuty-dlya-krepleniya-trub
