Как правильно подключить котел к системе отопления в частном доме

Главная / Газовые котлы

Подключение газового котла — это достаточно трудоемкое и сложное мероприятие, в ходе которого очень важно выполнять все правила проведения работ. Неисполнение требований к монтажу газового котлоагрегата в индивидуальном доме – это вероятность столкнуться с серьезными проблемами.

Такие нарушения могут стать причиной пожара, взрыва газовоздушной смеси, отравления продуктами горения, неэффективной работой оборудования. При неправильной обвязке котла, газовая служба не даст разрешение на подключение и ввод его в эксплуатацию.

От правильности монтажа зависит корректная работа котла

Основные требования при проектировании

Проектирование котла — самый важный этап в процессе строительства. Все требования по монтажу котлов, работающих на газовом топливе должны отвечать следующим разделам СНИП:

1. Дома жилые одноквартирные, No 31-02/2001.
2. Газоснабжение, No 2.04.08/87.
3. Отопление, вентиляция и кондиционирование, No 41-01/2003.
4. Пожарная безопасность зданий и сооружений, No 21-01/97.
5. Внутренний водопровод и канализация зданий, No 2.04.01/85.

Для того, чтобы исключить ошибки, которые могут привести к финансовым потерями, необходимо обратиться в проектную компанию, имеющую опыт выполнения проектных работ по установке котлов.

Перед заключением договора, удостоверяются, что подрядчик обладает полным пакетом разрешительных документов на осуществление такого вида работ. Далее заказчик совместно с проектной организацией составляет техническое задание, в котором обозначаются все требования к будущей установке.

На базе этого документа проектантами разрабатываются инженерные решения, составляется технико-экономическое обоснование, рассчитываются тепловые нагрузки.

Эта организация, по просьбе заказчика, также может взять на себя оформление согласований проекта в контролирующих органах и обеспечить полную комплектацию котельного оборудования.

Какие документы должны быть готовы и кто их выдает

После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.

Сначала нужно определиться с документацией. Источник фото: az.all.biz

Процесс подготовки документации:

1. Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
2. Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел «Газовое хозяйство» общего проекта на котел.
3. Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.

В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.

Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.

В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.

Можно ли установить самовольно

Технически подготовленный собственник котла, вполне может самостоятельно смонтировать газовую запорную арматуру, клапан-отсекатель, счётчик и датчик загазованности воздуха.

Тем не менее, обвязку котла к газовой магистрали и все работы на ней имеют право выполнять только работники газовых служб, они же выполняют первый запуск оборудования.

Это обязательное условие по безопасному подключению газового котла, которое разрешает выполнение подобных работ компаниями и специалистам, имеющим специальный допуск. А вот обвязку газового котла к системе отопления можно выполнять самостоятельно.

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

1. Наименьшая высота помещения — 2.0 м, кубатура — 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
2. Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
3. Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
4. Остекление выполняется из соотношения на 10 м3 комнаты — 0.3 м2 окон.
5. В помещении оборудуется контур защитного заземления.
6. Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
7. Для обслуживания агрегата должны быть свободные проходы: фронт котла — от 1.25 м, по бокам от 0.7 м.
8. При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла — не более 3.0 м.

Пошаговая инструкция подключения газового котла своими руками

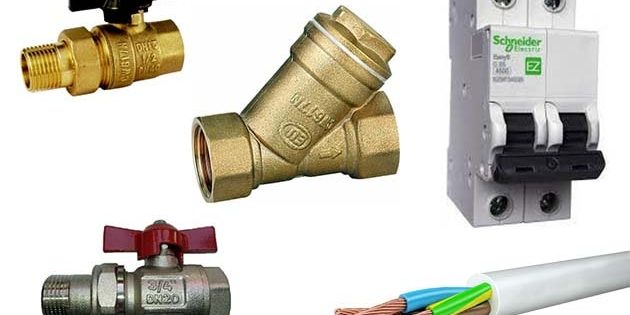

Перед монтажом распаковывают котел и проверяют комплектность поставки по технической документации завода-изготовителя, которая прилагается к агрегату.

Инструкция монтажа газового котла:

1. Подготовка настенного крепления, используется особый кронштейн, поставляемый в комплекте поставки котла.
2. Обвязка системы отопления. Она может быть однотрубная и двухтрубная.
3. Установка на обратке сетчатого фильтра для очистки сетевой воды перед поступлением в котел.
4. Обустройство водяного узла, трехходовых кранов или «американканок», предохранительных клапанов, обратных клапанов, манометров и термометров.
5. Подключение комнатного термостата газовому котлу.
6. Присоединение к магистрали газа выполняет специалист с допуском. Он также проводит первый пробный запуск оборудования.
7. Присоединение к электрической сети. Как правило, применяется обычная однофазная схема подключения газового котла. Профессионалы советуют включать котлоагрегат к электросети через стабилизатор и иметь, в качестве резервного аварийного источника тока — генератор.
8. Устройство системы дымоудаления. Выполняется монтаж дымоотвода для закрытых топочных устройств с использование специализированных коаксиальных труб.
9. Подготовка к первому пуску. Предварительно систему теплоснабжения медленно заполняют водой, для того, чтобы вывести из контура максимальный объем воздуха.
10. Перед первым запуском котла проводится опрессовка системы на герметичность.

Подключение двухконтурного котла

На практике во многих двухконтурных котлоагрегатах размещение штуцеров для подачи воды и газа имеют схожесть:

1. У основания агрегата посередине размещен короткий отрезок газовой трубы, слева и справа от него располагаются полудюймовые штуцера холодной воды и ГВС, поближе к кромкам устройства находятся патрубки отопительной системы, с левой стороны — подающая линия, а с правой — обратная. Схема двухконтурного котла. Источник фото: barnaul.blizko.ru
2. С целью предупреждения попадания в котлоагрегат грязи, которая образовывается при взаимодействии воды с металлическими стенками труб и радиаторов, при обвязке двухконтурного устройства, на обратный патрубок устанавливают фильтр грубой очистки воды. В случае, если проигнорировать данное требование, то в агрегате очень скоро перестанет циркулировать вода, а металл внутреннего бойлера перегорит из-за плохого охлаждения. Фильтр устанавливается напрямую на обратный патрубок со стрелкой к устройству.
3. Для отсечки аппарата от контура отопления во время ремонта и профилактики, на подаче и обратке котла устанавливают запорные вентиля.
4. Для того чтобы переключать теплоноситель на разные контуры нагрева — отопления и горячего водоснабжения, на подающей линии устанавливается трехходовой кран или «американка» и подключается термостат к газовому котлу.

Схема подключения одноконтурного котла

Обвязку одноконтурного котла выполняют по установленным нормам и стандартам. Практически, их схемы подключения ничем не отличаются от двухконтурных котлов, за исключением того, что теплоноситель используется только для отопительного контура. Отопительный котлоагрегат присоединяется к газопроводу с применением гибкого газового рукава.

Ошибочное включение может привести к пожару и взрыву. Поэтому устанавливают на котел специальные гибкие шланги для газа, водопроводные изделия для этих целей устанавливать запрещается. Основные правила:

1. Монтаж устройств производят в помещении, отделенного от жилых комнат.
2. Объем комнаты, где устанавливается агрегат, должен быть не менее 14 м3. Около него должно быть свободное место для технического обслуживания.
3. Подсоединение участков отопления выполняется строго по схеме, обозначенной в технической документации, поставляемой заводом-изготовителем во время покупки прибора.
4. Подсоединение к котлу внешнего водонагревателя возможно только лишь в варианте, если оно разрешено технической документацией.
5. В тепловой схеме котла непременно обязаны быть предусмотрены система химочистки подпиточной воды для котла и установка терморегуляторов.
6. Энергозависимые модификации котлоагрегатов подсоединяются через стабилизатор либо ИБП.

Схема с бойлером

Различные современные модели котлоагрегатов изначально имеют встроенный теплообменник для нагрева горячей воды. Для тех, у кого такого нагревателя нет, в схему добавляют внешний емкостный водоподогреватель. Для частного дома эффективнее будет работать вариант с бойлером косвенного нагрева.

Несмотря на то, что существенных различий в обвязке между такими схемами теплоснабжения — не существует, превосходство схем с бойлером косвенного нагрева, все же есть и заключается оно в том, что владельцу не понадобится тратить силы и средства на поиск специальных компонентов и оборудования для обвязки.

Обвязка с бойлером. Источник фото: remoo.ru

Основные мероприятия по обвязке газового котлоагрегата с водонагревателем косвенного нагрева:

1. Бак и агрегат устанавливают на дистанции 2-3 метра друг от друга.
2. Водонагреватель должен иметь малый контур нагрева, закольцовывая через себя подающий и обратный трубопровод.
3. На подаче размещают трехходовый клапан для переключения теплоносителя по разным контурам нагрева.
4. После подогрева воды в водонагревателе до требуемой температуры, греющий теплоноситель через трехходовой кран поступает в контур отопления.

Отличия монтажа настенного и напольного котла

Различие монтажа настенных и напольных котлов заключается в их конструкциях и размерах. В первом случае агрегаты более легкие и при их установке особые требования предъявляются к подготовке стенового покрытия, аналогичных требованиям при подключении газовых колонок.

Стенка или перегородка, для размещения устройства, обязана быть крепкой, для того, чтобы выдерживать вес конструкции. Ее надо защитить огнеупорным стройматериалом, чтобы обеспечит теплоизоляцию от горячих поверхностей котла.

Агрегат закрепляют на расстоянии 5 см от стенового крепления и не менее 50 см от остальных стен и потолка. Расстояние до пола должно быть не меньше 80 см. Устанавливают конструкцию ровно, без перекосов, параллельно настилу пола.

Подключение напольного газового котла требует установки агрегата на крепкое основание, способное удержать его весовую нагрузку. Для чего выполняют бетонную стяжку или на пол помещается лист оцинковки. При установке котла на основание, проверяют, чтобы он располагался строго параллельно уровню пола. Котел в интерьере тоже должен смотреться гармонично

Подсоединение к дымовентиляционной системе, линиям водоснабжения, отопления и электропитания при подключении напольного газового котла производится аналогично настенной модели, в соответствии с рекомендациями завода-изготовителя.

В обеих вариациях, накануне первого запуска, заполняют систему водой. Ее набирают очень медленно, чтобы удалить из отопительного контура все воздушные пробки.

Необходимо также не забывать, что установку любого котельного оборудования запрещено выполнять при отрицательных температурах. Допустимая температура для забора воздуха с улицы от 5 до 30 С.

Таким образом, можно подвести итог, что обвязку газового котла, несмотря на кажущуюся простоту, лучше выполнять специалистам, а при подключении к газовой магистрали – это обязательное условие, чтобы получить разрешение на эксплуатацию от газоснабжающей организации.

Общие правила установки газовых котлов

В зависимости от модели котла применяются разные технологии монтажа, но общие правила сохраняются для любого газового оборудования.

Правило первое. Отопительные установки относятся к оборудованию повышенной опасности, поэтому рекомендуется проводить их монтаж в отельном помещении (котельной). В случаях с маломощными бытовыми котлами допускается их установка в любых хозяйственных помещениях, но при монтаже одного или нескольких котлов суммарной мощности более 60 кВт необходима отдельная комната.

Правило второе. В большинстве случаев разработка плана установки отопительного оборудования возлагается на проектный отдел газового хозяйства, контролирующего эксплуатацию котлов и разрешающего подачу газа на него. Поэтому установка осуществляется только после получения схемы монтажа и документированных условий подвода газа.

Безусловно, собственник устанавливаемого газового котла может высказывать свои пожелания по его расположению оборудования, но ответственное решение, выдвижение условий к помещению и составление плана подключения оборудования возлагается на газовую службу. Это делается исходя из того, что существует целый ряд ограничений по монтажу котлов: минимальный объем помещения и высота потолков, вентиляция, освещение, относительное между собой расположение всех элементов отопительной системы.

Правилотретье. Правильная установка газового котла выполняется в соответствии с инструкцией-описанием его паспорта, причем особое внимание уделяется расположению аппарат относительно стен и системе отведения отработанных газов.

Напольные котлы монтируются только на несгораемой поверхности пола (плитка, бетон, металл) значительно больших размеров, чем габариты котла, а настенные агрегаты должны сохранять дистанционный зазор и иметь тепловой экран на стене.

Правило четвертое. Схема расположения всего газового оборудования в помещении должна обеспечивать минимальное расстояние между ними в 0,5 м, при этом должен сохраняться легкий доступ к горелкам для их обслуживания и изъятия на ремонт.

Каждый газовый аппарат должен иметь отдельный от общей магистрали газопровод с запорным краном, который выполняется только из металлической трубы и его скрытый монтаж не допускается. В местах прохождения газопровода через стены, труба прокладывается с закладными стальными гильзами.

Правило пятое. Соединение котла с коммуникациями осуществляется за счет резьбовых соединений, а подключение его к электросети должно иметь систему защиты от перепада напряжения и короткого замыкания.

Принципы установки газовых котлов

Типовая схема подключения газового котла подразделяется на пять ответственных участков по специфике и последовательности выполнения работ.

Монтаж котла

Котел должен устанавливаться точно в указанной производителем позиции: расстояние до стены, уровень его монтажа от пола (для навесных). Крепление настенных котлов должно осуществляться на анкерные болты длиной не менее 100 мм с запасом прочности к крепким поверхностям стены, чтобы обеспечить выдерживание нагрузки от веса котла.

Правильно установленный котел должен учитывать точное сохранение горизонтального и вертикального уровня, т.к. отклонения может вызывать скопление воздуха в водяном контуре, что снизит тепловой КПД.

Организация системы отведения отработанных газов

Правильная установка дымохода обеспечивает отвод продуктов сгорания, а также, в случае использования коаксиального дымохода, потока воздуха для качественного сжигания газа. Недостаточная тяга в системе теплообменника вызывает неполное сгорание газа, что может вызвать скопление взрывоопасной смеси.

Не допускается установка дымохода уменьшенного сечения или с укороченным каналом. Для котлов с открытой камерой сгорания необходимо обеспечить постоянный приток свежего воздуха в зону горелок, для чего необходима поддержка достаточной вентиляции помещения (естественная или принудительная).

Подключение водных коммуникаций

На этом шаге происходит присоединение котла в систему отопления и горячего водоснабжения, которое организуется только за счет резьбовых соединений (рекомендуются «американки») для сохранения возможности легкого отключения или демонтажа прибора.

Типовая схема подключения газового котла в отопительную систему имеет несколько основных элементов.

Во-первых, это расширительный бак для теплоносителя, который может быть открытого или закрытого типа.

Бак открытого типа имеет сообщение с атмосферной средой для своевременного удаления воздуха из отопительной системы, и должен устанавливаться в самой верхней точке отопительной разводки.

Бак закрытого типа не имеет соединения с атмосферой и снабжен компенсационной мембраной для расширяющейся при нагреве жидкости. Такой бак может монтироваться в любом удобном месте в комплексе с клапаном, стравливающим избыточное давление жидкости и скопившийся воздух, расположенным в самой верхней точке системы.

Установка запорной арматуры на расширительный бак открытого типа не допустима, т.к. разогрев теплоносителя вызывает его расширение и повышение давления в системе, способного разрушить теплообменник котла.

Следующий элемент – фильтры грубой и тонкой очистки воды, причем их установка рекомендуется как на отопительный контур, так и на контур горячего водоснабжения, так как в процессе циркуляции воды по трубам накапливается мусор в виде песка и рыхлых отложений накипи. Фильтры устанавливаются на входные патрубки котлов, что снижает засорение и повышает КПД отопителей.

Нельзя не сказать и про циркуляционные насосы, которые не всегда имеются в конструкции котлов. Они позволяют добиться повышения эффективности отопления и горячего водоснабжения.

И последний штрих – коммуникационно-распределительный блок с запорной арматурой. Система развязки трубопроводов с коллектором для нескольких котлов и контурными отводами отопления позволяет оптимально отрегулировать циркуляцию теплоносителя на разных участках дома.

Подключение котлов к электросети

Включает в себя подведение качественной электропроводки с обязательной установкой УЗО (устройство защитного отключения), которое обеспечит отсечение электроэнергии при коротком замыкании или токовой перегрузке.

В силу чувствительности электронных блоков многих газовых котлов к скачкам напряжения рекомендуется устанавливать нормализаторы напряжения или, в крайнем случае, блоки отсечения электроэнергии при ее скачках.

В случаях, когда наблюдаются периодические отключения электричества, настоятельно рекомендуется подключать систему бесперебойного питания (во избежание замораживания системы отопления) параллельно к электросети, в которую могут входить аккумуляторы с конвертором или генератор.

Подвод и подключение газа к котлам

Этот шаг осуществляется только при наличии разрешающей документации от газовой службы и при выполнении всех вышеописанных работ. Подводящие трубопроводы газа должны выполняться только внешней проводкой из стальной трубы, причем герметичность всех соединений должна быть безупречной. Каждый газовый прибор должен иметь свой кран, который располагается на уровне «глаз», т.е. 1,2-1,5 м от уровня пола.

Газовая магистраль обязательно должна иметь фильтр, который задерживает механический мусор и частично конденсат. Новые коммуникации перед подключением газовой автоматики котлов должны тщательно продуваться, т.к. даже мелкий мусор, подхваченный газом, может вывести из строя автоматику или забить ее калиброванные каналы малого сечения.

Выполнение перечисленных условий обеспечит длительную надежную эксплуатацию котлов любых модификаций.

Газовое отопление — это самая популярная форма обогрева частных домов. В первую очередь это обусловлено тем, что газ на сегодняшний день является самым дешевым видом топлива. Помимо этого, котел, подсоединенный к основной магистрали, не нуждается в постоянном внимании, как, к примеру, твердотопливные устройства. Чтобы в помещениях все время было тепло, необходимо знать, как правильно произвести подключение газового котла.

1 Основные этапы</span></h2>

Схема подключения двухконтурного газового котла к отопительной системе довольно сложная и подразумевает наличие определенных навыков. Котельное оборудование ежегодно становится все более эффективным и безопасным, при этом усложняются настройки и автоматические системы. Сегодня наибольшее распространение имеют двухконтурные котлы, не только отапливающие дом, но и греющие воду для бытовых нужд.

Производители разрабатывают инструкции, в которых объясняется, как подключить газовый котел к системе отопления. Невзирая на сложности, понять этапы монтажа и включить оборудование можно самостоятельно. Это намного дешевле, так как услуги специалистов стоят довольно дорого.

Чтобы понять, как подключить котел отопления своими руками, можно весь процесс разбить на ряд этапов:

• установка агрегата (либо крепеж на стенку, если это настенная модель);
• подключение водного контура;
• подсоединение к водоснабжению;
• присоединение к газопроводу и электричеству;
• пусконаладочные мероприятия.

Чтобы эксплуатация котельного оборудования была эффективной и безопасной, необходимо понять особенности всех вышеописанных этапов проведения работ.

Прежде чем начать рассматривать схему подключения котла к системе отопления, надо купить все требуемые материалы, выяснить, какими трубами подсоединять котел и определить, к какому виду относится оборудование:

1. 1. Одноконтурный котел. Используется лишь для отопительного контура и оборудован одним теплообменником.
2. 2. Двухконтурный котел. Имеет два теплообменника: в первом циркулирует тепловой носитель для водного контура отопления, другой решает вопрос горячего водоснабжения.

Отопительные системы также могут быть различными: открытыми или закрытыми. Тепловой носитель может циркулировать естественным либо принудительным способом. Но принципы и схемы подключения газового котла одинаковые.

Самые простые в установке настенные аппараты. Они имеют малые габариты и полностью укомплектованы для монтажа. На сегодняшний день для безопасной работы большинство газовых устройств оборудуются датчиками, сигнализирующими о поломках в системе. Это дает возможность своевременно устранить мелкие неисправности и избежать серьезного ремонта всей системы.

‘ >Как подключить газовый котёл ProthermРекомендуемПринцип работы двухконтурного газового котла

1.1 Установка котла</span></h3>

Монтаж газового агрегата обычно не вызывает трудностей. Это самый легкий этап установки системы отопления. Изготовителями описана подробная инструкция по монтажу любого типа котла.

Установка напольного оборудования происходит намного легче, невзирая на то, что эти котлы тяжелее по весу и имеют большие габариты. Для настенного котла требуются специальные крепежные приспособления, которые находятся в комплекте к устройству. Схема подсоединения оборудования к отопительной системе описана в инструкции. Главное — правильно подобрать место для монтажа, причем предусмотреть, каким образом будет произведен подвод трубопровода.

Подбирая местоположение для оборудования, нужно учесть не только удобство и простоту в обслуживании. Необходимо соблюдать правила и нормы, предъявляющиеся к газовому котлу. Их соблюдение является гарантом безопасности и эффективности эксплуатации прибора.

Есть несколько правил, которые необходимо выполнить:

1. 1. Помещение, где будет произведен монтаж котла, необходимо обеспечить окном, которое можно с легкостью открывать, если в этом появится необходимость.
2. 2. Около газового прибора запрещается располагать какие-то легковоспламеняющиеся предметы.

Схема подсоединения напольных устройств подразумевает подготовку надежного фундамента. Настенные приборы устанавливают на высоте 90 см от уровня пола. Это стандартные правила безопасности.

Чтобы знать, как подсоединить двухконтурный котел, необходимо ознакомиться с условиями, которые необходимы для организации вентиляционной системы и дымоотвода.

Значительно упрощают задачу турбированные котлы, которые не нуждаются в сооружении систем вентиляции и громоздких дымоотводов. На сегодняшний день этот тип котлов получает все большую популярность. Особенность этих приборов состоит в принудительном выводе продуктов сгорания и одновременной подачи воздуха с улицы, по принципу «труба в трубе». Это самое безопасное оборудование, поскольку оно дает возможность устанавливать котлы почти в любых помещениях.

Существуют также парапетные котлы. Это энергонезависимые и бездымоходные устройства. Их устанавливают в помещениях, в которых невозможно организовать дымоход. У этих котлов закрытая топка, которая полностью изолирована от помещения.

‘ >Правила подключения газового котлаРекомендуемИспользование газового котла на пропане для отопления дома

1.2 Подсоединение к контуру отопления</span></h3>

Чтобы определить, как подключить котел к отопительной системе, необходимо узнать, в каком месте у него расположены выходящие патрубки. Практически все агрегаты устроены одинаково. Снизу оборудования (как правило, посередине) находится патрубок для газопровода, а с правой и с левой стороны от него — патрубки, которые требуются для подключения к водопроводу. Ближе к торцу находятся выходы для подключения водного контура: обратки и подачи теплового носителя к батареям.

Во время подсоединения настенного оборудования к отопительной системе важно произвести подключение с максимальной герметичностью. В продаже находятся разные герметики для эффективной изоляции от вероятных протечек. Для подключения водного контура чаще всего используют в качестве уплотнителя краску или паклю.

Изготовители оборудования предупреждают об опасности попадания в систему мусора. Это происходит в случае, если вода в системе плохого качества. Если это произойдет, то газовое оборудование может выйти из строя.

Существует простой выход: поставить на патрубке обратки фильтр грубой чистки. Он даст возможность значительно продлить «жизнь» котла и улучшить производительность всей системы. Если фильтр уже находится перед водомером, то устанавливать его перед котлом не требуется. Направление передвижения теплового носителя обязано совпадать с направлением стрелки, которая находится на корпусе фильтра.

‘ >Газовый котёл для отопления частного дома, простой, дешёвый и экономный

Во время установки котла непременно необходимо предусмотреть монтаж отсекающих вентилей. Запорную арматуру устанавливают на трубопровод подачи и обратки жидкости в отопительную систему. Без отсекающих вентилей производить текущие работы по ремонту и обслуживанию котла будет довольно проблематично. Если не установить запорную арматуру, то во время устранения поломки в системе, оставшийся в трубопроводе воздух перекроет циркуляцию теплового носителя. Как результат — некачественный нагрев батарей и выход их из строя.

РекомендуемКак сделать промывку теплообменника газового котла своими руками

1.3 Подключение к водоснабжению и газопроводу</span></h3>

Принципиально подключение к водоснабжению не отличается от подсоединения к контуру отопления. Отличие только в кранах и сечении трубопровода. На участках подвода холодной воды монтируются фильтры, чтобы не допустить попадание мусора в оборудование. Для облегчения установки и быстрой замены запорной арматуры применяются разъемные соединения, которые называются «американки».

К газовому оборудованию подключают холодную воду с левой стороны, горячую — с правой. Во время монтажа одноконтурных котлов водопроводные сети потребуются лишь для подачи воды в отопительный контур.

Подсоединение к газопроводу — это довольно серьезное дело. Любая ошибка может стоить очень дорого. Если неправильно произвести монтаж, то могут появиться различные аварийные ситуации, приводящие к пожару или отравлению газом.

Для начала необходимо подсоединить патрубок от котла к разветвлению газовой трубы. Причем на газовой трубе непременно обязан находиться отсекающий кран. На него тоже нужно установить фильтр очистки.

Фильтры очистки для газовых труб необходимо выбирать качественные и надежные, не нужно на этом экономить, поскольку их износ приведет к выходу из строя котла. Подключая газовые трубы к котлу, необходимо внимательно следить, чтобы все соединения были надежными. В этом случае для герметизации запрещается использовать уплотнительную нить или ФУМ-ленту, так как они не обеспечивают хорошую изоляцию. Специалисты рекомендуют использование краску и паклю.

Также нельзя использовать резиновые гибкие шланги для подсоединения котла к газопроводу. Резина со временем утрачивает свои свойства (к примеру, может потрескаться), это непременно приведет к протечкам газа. К патрубку котла шланги закрепляются с помощью паронитовых прокладок и накидных гаек. Уплотнители в этом случае обязательны, так как именно они дают возможность добиться хорошей герметизации.

‘ >Схема подключения газового котла. Подключение настенного котла

При подсоединения котла Бакси к отопительной системе потребуется помощь профессионалов. При его подключении своими руками можно произвести лишь начальные этапы по установке. Оборудование будет работать эффективно и продолжительное время, только если монтаж выполнен на профессиональном уровне.

1.4 Электрическая проводка</span></h3>

На сегодняшний день большинство газовых котлов нуждаются в подсоединении к электрической сети (трехжильным изолированным кабелем или проводом с вилкой для включения в розетку). Во время любого способа необходимо соблюдать основное правило: подсоединяют газовое оборудование к электросети только через индивидуальный защитный автомат к самому щитку.

Помимо этого, требуется провести заземление. Запрещается для заземления применять трубы газопровода или водопровода. На случай отключения электричества желательно предусмотреть альтернативный источник питания.

2 Проверка работоспособности</span></h2>

Затем, когда все этапы подсоединения котла выполнены, не нужно спешить с его пуском. Надо убедиться в правильности проведения всех этапов установки. Устройство можно эксплуатировать лишь после того, когда будет абсолютная уверенность, что все выполнено на должном уровне.

Непременно необходимо сделать проверку подсоединения водного контура и определить вероятные протечки. Это сделать довольно просто, поскольку протечка воды появляется сразу. Но вот неисправности, которые связаны с газопроводом, определить намного сложнее. Для этого можно поступить таким образом: трубу газопровода необходимо обильно смочить мыльным раствором и понаблюдать за образованием пузырьков воздуха. Если все в норме, то они не появятся.

Все, даже незначительные неисправности, которые были выявлены во время проверки, нужно срочно устранить. Использовать котел можно лишь после того, когда все поломки будут исправлены.

‘ >Подключение газового котла. Монтаж газового котла.

Стартовый пуск газового оборудования лучше всего выполнять под наблюдением специалистов из газовой службы. Чтобы произвести его самостоятельно, потребуется специальное разрешение. Но лишь профессионалы смогут точно определить правильность подключения газового агрегата. Они посоветуют, как подсоединить отопительную систему и смогут помочь избежать вероятных ошибок. Пренебрегать рекомендациями не нужно, поскольку речь идет о жизни всех жильцов дома.

Фото Содержание

Многие десятилетия существовал только один способ подключения к центральным газопроводам — при помощи труб. Эти стальные конструкции доводились до самого потребляющего оборудования. Однако сегодня есть неплохая альтернатива – шланги для газового котла, которые намного практичнее жестких труб.

Особенности

По сравнению со стальными трубами, шланги имеют два преимущества. Они и стоят дешевле, и устанавливаются проще. Мало того, эти изделия еще и служат заметно дольше. Разработано немало моделей рукавов для подключения газового котла к газопроводу. Но весь этот ассортимент четко разделяется на три основные группы:

• из простой резины;
• из резины с упрочнением;
• сильфонные подводки.

Выбирая тот или иной вариант, надо учитывать:

• нюансы применения;
• практические характеристики;
• продолжительность бесперебойной эксплуатации.

Основные варианты

При организации газоснабжения на первом месте находятся такие соображения, как практичность (удобство) и уровень безопасности. Потому наилучшим выбором, по мнению специалистов, являются сильфонные газовые шланги. При их производстве используются:

• основные газовые каналы из нержавеющих марок стали;
• упрочняющая проволока;
• полимерные слои, повышающие уровень защиты.

Концы шланга не останутся пустыми — на них устанавливают штуцера из стали либо латуни. В каждом штуцере обязательно есть прокладки и резьба. Сильфонные рукава можно подключить к источникам как природного, так и сжиженного газа. Особенности технологии производства позволяют патрубкам не утрачивать своей упругости даже после многократного сгибания и разгибания.

Но надо помнить, что и сильфонные шланги имеют свои слабости, вернее — объективные ограничения.

Их нельзя растягивать более чем на 50% сверх изначальной длины, иначе безопасность и эффективность подачи газа окажутся под вопросом. Несмотря на это, сильфонные рукава действительно заслужили право называться гибкими – другие изделия не выносят и слабого растягивания. Среди сильфонных рукавов есть и более совершенные образцы. Улучшение свойств достигается за счет металлической оплетки либо нанесения полимеров. Наиболее современные модификации оснащаются термозащитными клапанами, останавливающими подачу газа при перегреве.

Преимуществами сильфонных шлангов считаются:

• максимальная безопасность;
• срок эксплуатации до 30 лет (в реальности — 20-25, что уже немало);
• универсальность (возможность подсоединить любой прибор по выбору);
• отменная сопротивляемость давлению газа до 6 атм.;
• сохранение работоспособности при нагреве до 250 градусов.

Именно таким способом стараются пользоваться в промышленно развитых странах. Что касается «кислородных» шлангов, то они подходят лишь условно. Да, допустимый уровень давления в них составляет 20 атм., а стоимость довольно низка. Но все специалисты знают, что использовать кислородные рукава в домах и квартирах нежелательно. Просто потому, что передача газа не является их основной функцией, и гарантировать надежность и безопасность применения не получается.

«Обычная» резина, которую снаружи покрыли металлической оплеткой, неплохо справляется с перекачиванием газа. Но надо понимать, что срок эксплуатации такого шланга меньше, чем у сильфонных аналогов. Дело в недостаточной устойчивости как самой резины, так и пластикового защитного слоя. А стальная оболочка, повышая механическую прочность изделия, одновременно проводит электрический ток.

Потому требования безопасности для армированного резинового шланга весьма строги, а сфера применения его уже, чем у сильфонных конструкций.

То, что в основном называют (по умолчанию) «газовым шлангом», делается из вулканизированного каучука, упрочненного текстильными нитями. Снаружи размещена металлическая оплетка. Подобные изделия можно использовать при температуре воздуха до +50 градусов. Резиновые рукава дешевы и просты в использовании. Однако они недостаточно надежны и служат недолго.

Самый недорогой вариант — резинотканевый шланг. В нем отсутствует даже стальная оплетка. Конструкция предусматривает только резину, пронизанную упрочняющими нитями. Кроме цены, единственное достоинство такого решения — изоляционные свойства. Зато есть серьезный недостаток – срок службы не более 5 лет (на практике он составляет и вовсе 3-4 года).

Выбор и установка

Размер газовых шлангов окружен нелепыми мифами. В одних источниках пишут, что длина их может быть неограниченной, в других — что нельзя использовать рукава длиннее 2 м. На самом деле никаких формальных ограничений на длину домашней газовой отводки нет. Однако легче всего найти шланги длиной 1, 1,5 либо 2 м. Более длинные изделия встречаются намного реже.

Диаметр шлангов для газовых котлов в основном составляет 1 дюйм, 1/2» или 3/4». Независимо от желаемых габаритов и других нюансов, приобретать рукава надо только в специализированных торговых точках.

Рекомендация: не стоит покупать изделия, внутренний диаметр которых меньше 1 см. Они не смогут подавать на котел необходимое количество газа. При подборе диаметра и типа резьбы всегда учитывают характеристики котельных патрубков.

Газовый шланг обязательно должен быть проложен на доступных участках. Положив его внутри стены, в полу или за неразборным декоративным элементом, люди вредят сами себе. В случае какой-то неполадки добраться до газовой магистрали будет очень сложно. А каждая лишняя секунда увеличивает опасность пожара или взрыва. Недопустимо:

• изгибать рукав больше, чем на 3 внешних диаметра;
• окрашивать его любыми составами;
• очищать абразивами;
• скручивать;
• растягивать более чем на 50% (а для резиновых и резинотканевых шлангов допустимое растяжение еще меньше).

Строжайше запрещается стыковать детали из стали и меди. Недопустим также контакт металлических частей шланга с водой или влажным воздухом. Каждое соединение затягивают плотно, старательно. Однако при этом надо проявлять осторожность, иначе есть риск сорвать резьбу. Если используются шланги со стальными частями, непременно следует ставить диэлектрические муфты.

Предельно важно: настоящий газовый шланг или полностью желтый или имеет желтые включения. Рекомендуется всегда поручать подключение котлов профессионалам. Впоследствии рукав для газа надо тщательно оберегать от проколов, порезов, сдавливания или сильных ударов.

Смена шланга производится в строгом соответствии с предписаниями производителей или чуть раньше назначенного срока.

О том, как выполнить установку газового котла, вы можете узнать далее.

Есть требование правил: самостоятельное присоединение отопительного агрегата к магистральному газопроводу строго запрещено. Зато установка и подключение двухконтурного газового котла к системе отопления и к электросети частного дома вполне допускается. Главное, в погоне за экономией не наделать ошибок. От них мы и попытаемся вас предостеречь.

Устанавливаем котел правильно

В отличие от монтажа твердотопливных и электрических агрегатов, к установке и подключению газовых отопительных котлов предъявляются строгие требования. Процедура такая:

1. Обращаетесь в организацию, поставляющую природный газ, за разрешением на подключение к наружной сети. Компания выдает технические условия (ТУ) на присоединение к магистрали.
2. По выданным ТУ лицензированная фирма разрабатывает проектную документацию, утверждаемую инженерами организации – поставщика газа.
3. После утверждения проекта обученный персонал компании подключает газоиспользующую установку к наружной сети.




Подсказка. Обращаясь в управляющую организацию, возьмите техническую документацию частного дома и паспорт приобретенного отопителя. Момент второй: подходящую проектную фирму вам наверняка подскажут сотрудники «газовой» конторы.

Отсюда вывод: приступать к монтажу и подключению двухконтурного котла своими руками следует на этапе проектирования, когда отопительному агрегату четко выделено место в доме. Если его поставить с нарушением правил, то специалисты «Горгаза» откажутся подсоединять магистральную трубу.

Хотя все требования к размещению и подсоединению газового котла обязан знать инженер-проектировщик, вам тоже не помешает ознакомиться с правилами:

• комната под расположение теплогенератора: кухня (если мощность не превышает 60 кВт), отдельное помещение на любом этаже (до 150 кВт), пристроенная или отдельная топочная;




• минимальная высота потолков кухни либо топочной – 2 м, объем – не менее 7.5 м³;
• если ставится два газовых аппарата (например, котел + колонка), то нужно перекрытие 2.5 м и объем 13.5 м³;
• вентиляция: естественная вытяжка воздуха в размере 3 объема помещения за 1 час, для притока к этому количеству добавьте воздух на горение (объем указан в паспорте отопителя);
• стены топочной должны быть негорючими либо защищены от возгорания и распространения пламени;
• минимально допустимая площадь прозрачной части окон – 0.03 м² на каждый кубометр объема топочной (называется – легкосбрасываемая конструкция, вылетающая при взрыве газа);
• проход впереди теплового агрегата – не меньше 125 см, по бокам – 70 см для обслуживания;
• расстояние от котла до вертикального дымоходного канала – не больше 3 м.

Примечание. Вентиляция кухни предусматривается через форточку плюс просвет под входной дверью площадью 0.025 м². Проходы по бокам и сзади теплогенератора делаются при необходимости обслуживания, спереди – выдерживается обязательно.

При монтаже настенного газового котла на деревянную перегородку под корпус укладывается лист негорючего материала:

• кровельная сталь 0.8—1 мм толщиной;
• асбест 3 мм (непригоден в кухне из-за выделяемой пыли);
• базальтовый картон;
• плиты минерита.

Защита должна превышать размеры корпуса на 10 см, сверху – на 700 мм, что и сделано на фото.

Расстояния от навесного отопителя до ближайших конструкций или шкафов указывает производитель в инструкции по эксплуатации, как показано на схеме. Напольный теплогенератор устанавливается на негорючее основание, деревянное перекрытие нужно защитить листом металла.

Обвязка настенных моделей

Из нижней части газового двухконтурного котла выходит 5 штуцеров с наружной резьбой, предназначенных для присоединения следующих магистралей (слева направо):

1. Подача нагретого теплоносителя в систему отопления.
2. Выход горячей воды, направляемой потребителям (ванная комната, кухня и так далее).
3. Посередине расположена подводка газовой трубы.




4. Вход холодной воды.
5. Обратный трубопровод из отопительной сети.

Расположение патрубков на всех подвесных агрегатах одинаково. Если вам интересно знать причину установки штуцеров именно в таком порядке, предлагаем просмотреть видео о принципе действия двухконтурного настенного теплогенератора:

Важное замечание. Пять выходов – далеко не признак котла с двумя контурами. Производители водогрейной техники нередко снабжают одноконтурные теплогенераторы дополнительными патрубками для подсоединения бойлера косвенного нагрева, размещенными в том же порядке.

Чтобы своими руками подключить газовый агрегат к магистралям теплоснабжения и электросети частного дома, приготовьте следующий комплект изделий и материалов:

• краны шаровые с американками размером ½ дюйма – 3 шт.;
• то же, диаметром ¾” – 4 шт.;
• сетчатый фильтр для воды и теплоносителя (он же – грязевик) – 2 шт.;
• фильтр газа;
• бак расширительный;
• трубопроводные фитинги – тройники и колена;
• кабель электрический трехжильный марки ВВГ сечением 2.5 мм²;
• выключатель автоматический двухполюсный номиналом 20 ампер.

Данный перечень рекомендован для настенных котлов беднейшей комплектации, оборудованных открытой камерой сгорания. Изделия средней и высшей ценовой категории, представляющие собой мини-котельные, оснащены собственным газовым фильтром и расширительным бачком.

Рекомендуется сопоставить размеры штатной емкости теплогенератора с количеством теплоносителя в системе отопления, руководствуясь нашей инструкцией. В ситуации, когда трубопроводная сеть слишком велика и объем бака недостаточен, нужно ставить дополнительный мембранный резервуар.

Схема подключения к системе отопления

В действительности обвязка двухконтурного отопителя не представляет проблемы, есть лишь парочка нюансов, которые мы рассмотрим далее. Нужно понимать одну вещь: газовый котел – надежное в работе изделие, за весь период эксплуатации его вряд ли потребуется снимать и отключать для ремонта. Подобные ситуации случаются 1—2 раза в течение срока службы.

Отсюда вывод: перекрывающие краны ставятся в первую очередь для обслуживания системы отопления. Отсекать и демонтировать теплогенератор вряд ли придется.

Выше представлена стандартная схема подключения двухконтурного котла настенного типа, встречающаяся в каждом техническом паспорте на изделие. Мы ее расширили, изобразив разводку и возможных потребителей. Ориентируясь по схеме, выполняйте обвязку с учетом рекомендаций:

1. Краны диаметром ½ дюйма (DN15) ставьте на штуцеры для газа, холодной и горячей воды.
2. Вентили размером ¾” (DN20) монтируйте на патрубки с теплоносителем. Третий кран предназначен для опорожнения / подпитки системы.
3. Арматура прикручивается американками вниз.
4. Грязевики на входе из водопровода и тепловой сети устанавливайте в горизонтальном положении «носиком» вниз, так их удобнее прочищать.
5. Внешний расширительный бак присоединяйте к обратному трубопроводу с использованием дополнительной арматуры для отсечения и опорожнения емкости, как проиллюстрировано на схеме.
6. Патрубок слива / подпитки с краном ставьте в самой нижней точке системы.

Совет. Паковать и прикручивать вентили к штуцерам гораздо удобнее перед подвешиванием котла на стену. Если вращению мешают «бабочки» или рукоятки, снимите их, открутив гайку на штоке. Газовый вентиль устанавливается через диэлектрическую прокладку.

Домовладельцам, заливающим в систему незамерзающий теплоноситель и желающим перестраховаться, рекомендуется альтернативная схема обвязки двухконтурного отопителя. Благодаря паре кранов, установленных на подаче и обратке, можно демонтировать котел и обслуживать систему без слива антифриза.

Схема актуальна для двух- либо трехэтажных с водяными теплыми полами и радиаторной сетью, где не обойтись без дополнительного расширительного бака. Подробнее суть вопроса раскроет наш эксперт Владимир Сухоруков в обучающем видео:

Присоединение к домовой электросети

Требования к подключению электричества довольно просты – нужна защита линии в виде автоматического выключателя и заземление. Если в помещении топочной нет мощного оборудования, например, электрокотла, то вести отдельный кабель до распределительного щита не обязательно. Вкратце требования звучат так:

1. Выключатель расположите в безопасном месте, куда не попадет вода либо теплоноситель в случае прорыва.
2. Наличие провода, подсоединенного к контуру заземления, обязательно. Если шнур в комплекте котла не имеет третьей жилы, подключайте проводник к стальному корпусу теплогенератора.
3. Не допускается использовать металлические трубы отопления и водопровода в качестве заземлителей.
4. Кабель прокладывайте в защитном гофрированном рукаве.

Для справки. Турбированные котлы европейского производства чувствительны к правильному подключению фазы. Если перепутать нулевой и фазный провод, то электронный блок управления не запустит котел.

В районах с нестабильным сетевым напряжением запитку агрегата лучше организовать через стабилизатор, защищающий электронику от выгорания. Частые перерывы в электроснабжении – повод приобрести и поставить блок бесперебойного питания, иначе при отключении вы рискуете остаться без тепла.

Монтаж напольного агрегата

Стационарные двухконтурные теплогенераторы, сжигающие природный газ, делятся на 2 разновидности – энергонезависимые и требующие электропитания. Вторые подключаются к отоплению и электричеству по той же схеме, что и настенные «собратья».

Энергонезависимый напольный котел греет воду на ГВС с помощью змеевика из меди или нержавейки, встроенного в основной теплообменник. Комплектация отопителя минимальна – горелка, автоматика безопасности и теплообменник, больше ничего нет. Помимо перечисленных в предыдущем разделе кранов, для монтажа потребуется купить:

• группу безопасности с предохранительным клапаном, рассчитанным на рабочее давление теплогенератора (указано в паспорте);
• циркуляционный насос;
• расширительный бак расчетного объема (10% общего количества теплоносителя).

Схема включения отопительного агрегата в тепловую сеть закрытого типа показана на картинке.

Несколько слов о том, как подключить двухконтурный напольный котел к самотечной системе отопления. Здесь потребуется открытый расширительный бачок с переливом, а насос и группа безопасности не нужна. Диаметры труб – не менее 40 мм, прокладка выполняется с уклоном 5 мм на 1 м пог. магистрали. Отопитель является низшей точкой системы, а открытый бак ставится в наивысшей. При наличии электричества можно организовать принудительную циркуляцию с помощью насоса, установленного на байпасе.

Двухконтурный котел и бойлер косвенного нагрева

Эта комбинация стала появляться у домовладельцев, не удовлетворенных работой контура ГВС газового теплогенератора. И неудивительно, ведь агрегат средней мощности способен выдавать 10—13 л горячей воды в минуту, чего недостаточно для одновременного обеспечения двух потребителей – мойки в кухне и душевой кабины.

Другое дело, что купленный бойлер косвенного нагрева подключается к двухконтурному котлу извращенным способом, изображенным на схеме. Имитацию протока создает дополнительный циркуляционный насос, включаемый и останавливаемый по сигналу термостата.

Подобная схема работает некорректно и вот почему:

1. Отопительный агрегат выдает из контура ГВС воду с максимальной температурой 60 °С. Проходя через змеевик бойлера, она никогда не сможет нагреть его содержимое (а это 150—200 литров) до такой же температуры.
2. Из теплообменника бойлера во второй контур котла поступает горячая вода 50—55 °С вместо холодной. Она моментально нагревается горелкой, отключающейся по сигналу температурного датчика. Но из-за протока включение происходит снова спустя несколько секунд – возникает «тактование» (режим пуск – стоп), снижающее ресурс теплогенератора.
3. Бойлер нагревается значительно дольше положенного времени – от 40 мин до 2 ч в зависимости от мощности. В течение данного периода отопление отключено – агрегат занят контуром ГВС (выше об этом сказано в видеоролике). Дом остывает.
4. В накопительном баке размножается вредная бактерия, живущая в теплой воде, — легионелла. Удаляется еженедельным прогревом бойлера до максимальной температуры, чего добиться нереально.

Чтобы бойлер косвенного нагрева загружался за 20—25 минут, подключите его по правильной схеме к главному контуру отопления газового котла. Патрубки ГВС попросту заглушите – на ресурс теплогенератора это никак не повлияет. Больше информации по теме даст эксперт в своем видеосюжете:

Заключение

После присоединения двухконтурного котла к отоплению и электроснабжению остается подключить его к дымоходу согласно схеме в инструкции по эксплуатации. Подробнее о монтаже дымоходной трубы котельной установки рассказывается в нашей статье о газовых колонках. Аппараты, конечно, разные, но требования к отведению продуктов горения абсолютно одинаковы.

Используемые источники:

• https://kotle.ru/gazovye-kotly/podklyuchenie-gazovogo-kotla
• https://all-for-teplo.ru/kotly/podklyuchenie-gazovogo-kotla.html
• https://oventilyacii.ru/otoplenie/shema-i-osobennosti-podklyucheniya-gazovogo-kotla-svoimi-rukami.html
• https://stroy-podskazka.ru/dlya-gazovogo-oborudovaniya/kotla/
• https://otivent.com/kak-podklyuchit-dvuxkonturnyj-gazovyj-kotel-k-sisteme-otopleniya
