Потреблённая энергия подлежит оплате, но перед этим нужно провести расчёт потреблённого электричества. Для этих целей можно использовать популярный счётчик электроэнергии СОЛО 1s. Прибор является однофазным счётчиком с классом точности – 1. Энергомеры СОЛО отличаются компактностью и низкой стоимостью, что объясняет широкое распространение счётчиков.
Счётчик Соло 1s имеет возможность передачи показаний прямо в базу данных поставщика электричества. Это экономит время, которое тратиться на обращения в контролирующую компанию с целью передачи показаний.
Одной из особенностей электросчётчиков этой модели, является встроенный шунт, который качественно повышает работу прибора. Энергомер Соло представлен на рынке электроприборов в двух вариантах исполнения – с электронным механизмом отсчёта или с электронно-механическим. Такая вариативность позволяет подобрать устройство исходя из конкретных задач.
Технические характеристики
Технические характеристики счётчиков Соло
Структура условного обозначения счётчиков Соло
Срок службы прибора
По данным производителя, прибор будет исправно работать на протяжении минимум 30 лет. На срок службы устройства могут влиять различные факторы, среди которых: влияние внешней среды, неправильное подключение, эксплуатация в неподходящих условиях (входные и выходные показатели) и др.
Межповерочный интервал
Поверка должна производится не реже одного раза в 16 лет. При поверке следует знать, что данная модель Соло со встроенным шунтом имеет гальваническую связь напряжения устройства и цепи тока, поэтому для данного вида работ должны применяться разделительные трансформаторы в цепи напряжения.
Шунт счётчика
Стоимость счётчика
Устройство не производится с июля 2011 года, поэтому цена на однофазный счётчик невысокая – от 450 руб. Модель не найти в прайс-листах крупных торговых компаний, однако легко можно найти Соло 1s среди частных объявлений.
Рекомендуем: Счётчик Энергомера СЕ102М — обзор и срок службы прибора
Как снять показания
На переднем табло прибора расположены цифры, разделённые запятой. Необходимо записать цифры, расположенные до запятой(красный прямоугольник) и вычесть данное значение с показаний прошлого месяца.
Горит индикатор
На лицевой стороне энергомера Соло 1s находится индикатор функционирования. Данный светодиодный индикатор засвечивается синхронно с импульсным сигналом на испытательном выходе. Бывают случаи, когда индикатор горит постоянно (или же наоборот, не светиться вовсе).
Такое состояние возникает в случае, когда напряжение в сети есть, но ток нагрузки отсутствует. Если электроэнергия потребляется, но лампочка не мигает, значит, электросчётчик неисправен или происходит попытка вмешательства в работу счётного механизма.
Установка счётчика
Схемы подключения электросчётчиков в разных корпусах:
Виды счётчиков Соло в разных корпусах: Соло на DIN-рейку, Соло традиционный, Соло BО1Габаритные размеры счётчиков СолоСхема соединения счётчика в корпусе G01 и G05Схемы подключения счетчика в круглом корпусе B02 и D01 (на DIN-рейку)
Монтаж любого вида электросчётчика начинается с приготовления необходимых элементов. Для установки однофазного электросчётчика понадобится:
- автоматические выключатели («автоматы»);
- разводка;
- винты из нержавейки;
- дин-рейка;
- контактная пластина;
- трёхжильный кабель;
- сам энергомер.
На следующем этапе следует равномерно разделить контактные пластинки, электросчётчик и «автоматы».
Закрепляем счётчик, DIN-рейку и пластину. На установленную рейку прикрепляем «автоматы» и начинаем разводку проводов:
- Из проводов отделяем красную или коричневую жилу;
- Аккуратно удаляем оболочку и зачищаем провод на 2-3 см;
- Присоединяем с помощью него клемму болтиками;
- Также зачищаем провод под «автомат» и вставляем его, но без зажимов;
- Из этих проводов делаем П-образные перемычки и зачистив их конца примерно на 1 см подключаем;
- Затем зажимаются контакты на «автоматах».
Перед установкой счётчиков электроэнергии любых типов обязательно изучите инструкцию, которая прилагается к прибору. Придерживайтесь инструкции и выполняйте все действия последовательно, проверяя все соединения.
Технический паспорт Соло 1S
<index>
Подсчёт количества потреблённой электроэнергии становится необходимым условием для её оплаты. Хорошим выбором станет электросчетчик соло 1 для класса точности, соответствующим высоким стандартам. Прибор учёта относится к числу однофазных, работает при номинальном токе 50A. Установка электросчётчика производится внутри помещения.
Особенности счётчика
Счетчик соло 1s может использоваться в автоматизированных ИИС (информационно измерительных системах), позволяющих передавать показания напрямую поставщику электричества. Это экономит массу времени, нет необходимости постоянно обращаться в обслуживающую компанию для передачи информации. Особенностью электросчётчика становится наличие встроенного шунта, повышающего качество работы прибора.
Счётчик электроэнергии может производиться с электронным или электронно-механическим счетным механизмом.
Вариативность исполнения электросчетчика 1s позволяет выбрать прибор под конкретные задачи. Стабильная работа под высокими загрузками становится важным показателям. В пиковые часы загрузок низкокачественное оборудование способно выйти из строя. Модели могут различаться по следующим моментам:
- класс точности (1.0 или 2.0);
- наличие дополнительного канала измерения;
- конструкция корпуса (круглая, прямоугольная);
- тип крепления (возможна установка на рейку).
Строение прибора учета
Применять соло счетчик 1s становится выгодно благодаря конструктивной специфике, помогающей сохранять работоспособность, когда загрузка достигает пика. Грамотное распределение мощности помогает избежать отключения света при сильной загрузке. Аппарат состоит из следующих частей:
- резистивный делитель напряжения;
- измерительный элемент с собственным питанием;
- индикатор в виде светодиода;
- дополнительный выход для подключения и проверки по истечении межповерочного интервала;
- передающее устройство;
- счётный механизм для регистрации количество потреблённой энергии.
Межповерочный интервал для счётчика этой модели составляет 16 лет, требуется совершение поверки по требованиям государственных стандартов.
Оборудование поставляется в полном комплекте, присутствует руководство пользователя с подробной информацией о его конструкции и эксплуатации. За время использования не произойдёт ни одного отключения электричества из-за проблем с высокой загрузкой. Защита счётчика от проблем с повышенной загрузкой становится важным достоинством оборудования. Прибор учёта электрической энергии с наличием необходимых для повышения комфорта использования функций обладает доступной стоимостью.
</index>
Счетчики «МАТРИЦА»
моб.т. E-Mail : office@starlinetrade.ru </td>
—>
</tr>
| Главная |
Каталог товаров » Счетчики электроэнергии » Счетчики электроэнергии однофазные однотарифные » СОЛО
| Отсортировать по производителю: / / / / / Тарифов: / / Ток, А: / / / / / / / / |
Тип счетного механизма
Номинальное напряжение, В
Рабочее напряжение, В
Номинальный-максимальный ток, А
Трансформатор тока; Шунт
Цена деления младшего разряда, кВт-ч
Постоянная счетчика, имп/кВт-ч
Номинальная частота сети, Гц
Рабочий диапазон температур, °С
Характеристики
Класс точности — 1.0
Энергопотребление — 2 ВТ
Диапазон рабочих температур — -40. +55 °C
Межповерочный интервал — 16 лет
Срок службы — 30 лет
Дисплей — механический
Масса — 0,7 кг

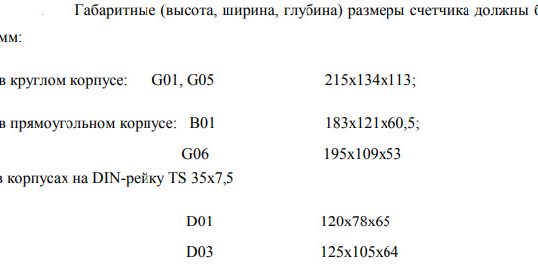

Габаритные размеры — 215х134х113 мм
Электрический счетчик Соло – однофазный однотарифный прибор учета, используемый в жилых, административных и хозяйственных зданиях. Он выполнен в классическом круглом корпусе, но оснащен современным электронным измерительным узлом в виде шунта и трансформатора тока. Существует модификация прибора, выполняемая в прямоугольном корпусе. Под самим корпусом располагается клеммная колодка – она закрывается крышкой с контрольной пломбой.
Читайте также Модели флюгеров своими руками
Монтаж и схема подключения
В вопросах подключения счетчика Соло разберется даже начинающий электрик. Для этого необходимо снять крышку, под которой располагаются четыре клеммы. К первой и третьей подключается городская сеть, ко второй и четвертой – нагрузка. Данная схема принята в подавляющем большинстве электросчетчиков. Далее крышка закрывается и пломбируются – этим занимаются профильные специалисты поставщика электроэнергии. К прибору прилагается инструкция по установке с его подробным описанием.
Технические характеристики и особенности
Представим важнейшие характеристики счетчика Соло списком:
- Рабочее напряжение – варьируется от 176 до 242 В с частотой 50 Гц;
- Номинальный ток в цепи – 5 А, максимальный – 60 А;
- Класс точности – первый;
- Диапазон рабочих температур – от -40 до +55 градусов при влажности не выше 90%;
- Встроенный телеметрический импульсный выход;
- Отсутствие требований к строго горизонтальному размещению;
- Межповерочный интервал – 16 лет;
- Средний срок службы – 30 лет.
Гарантия от производителя составляет 3 года с момента приобретения.
Как купить счетчик электроэнергии Соло
Купить в Москве однофазный электросчетчик Соло вы сможете в нашем интернет-магазине. Наши преимущества – адекватные цены, несколько вариантов доставки и оплаты, быстрая обработка поступающих заказов. У нас вы сможете купить любые приборы учета – в том числе и многотарифные. Доставка выполняется по Москве и России.
Потреблённая энергия подлежит оплате, но перед этим нужно провести расчёт потреблённого электричества. Для этих целей можно использовать популярный счётчик электроэнергии СОЛО 1s. Прибор является однофазным счётчиком с классом точности – 1. Энергомеры СОЛО отличаются компактностью и низкой стоимостью, что объясняет широкое распространение счётчиков.
Счётчик Соло 1s имеет возможность передачи показаний прямо в базу данных поставщика электричества. Это экономит время, которое тратиться на обращения в контролирующую компанию с целью передачи показаний.
Читайте также Кровать с подсветкой снизу
Одной из особенностей электросчётчиков этой модели, является встроенный шунт, который качественно повышает работу прибора. Энергомер Соло представлен на рынке электроприборов в двух вариантах исполнения – с электронным механизмом отсчёта или с электронно-механическим. Такая вариативность позволяет подобрать устройство исходя из конкретных задач.
Технические характеристики
Срок службы прибора
По данным производителя, прибор будет исправно работать на протяжении минимум 30 лет. На срок службы устройства могут влиять различные факторы, среди которых: влияние внешней среды, неправильное подключение, эксплуатация в неподходящих условиях (входные и выходные показатели) и др.
Межповерочный интервал
Поверка должна производится не реже одного раза в 16 лет. При поверке следует знать, что данная модель Соло со встроенным шунтом имеет гальваническую связь напряжения устройства и цепи тока, поэтому для данного вида работ должны применяться разделительные трансформаторы в цепи напряжения.
Стоимость счётчика
Устройство не производится с июля 2011 года, поэтому цена на однофазный счётчик невысокая – от 450 руб. Модель не найти в прайс-листах крупных торговых компаний, однако легко можно найти Соло 1s среди частных объявлений.
Как снять показания
На переднем табло прибора расположены цифры, разделённые запятой. Необходимо записать цифры, расположенные до запятой(красный прямоугольник) и вычесть данное значение с показаний прошлого месяца.
Горит индикатор
На лицевой стороне энергомера Соло 1s находится индикатор функционирования. Данный светодиодный индикатор засвечивается синхронно с импульсным сигналом на испытательном выходе. Бывают случаи, когда индикатор горит постоянно (или же наоборот, не светиться вовсе).
Такое состояние возникает в случае, когда напряжение в сети есть, но ток нагрузки отсутствует. Если электроэнергия потребляется, но лампочка не мигает, значит, электросчётчик неисправен или происходит попытка вмешательства в работу счётного механизма.
Читайте также Мини гидравлика своими руками
Установка счётчика
Схемы подключения электросчётчиков в разных корпусах:
Монтаж любого вида электросчётчика начинается с приготовления необходимых элементов. Для установки однофазного электросчётчика понадобится:
- автоматические выключатели («автоматы»);
- разводка;
- винты из нержавейки;
- дин-рейка;
- контактная пластина;
- трёхжильный кабель;
- сам энергомер.
На следующем этапе следует равномерно разделить контактные пластинки, электросчётчик и «автоматы».
Закрепляем счётчик, DIN-рейку и пластину. На установленную рейку прикрепляем «автоматы» и начинаем разводку проводов:
- Из проводов отделяем красную или коричневую жилу;
- Аккуратно удаляем оболочку и зачищаем провод на 2-3 см;
- Присоединяем с помощью него клемму болтиками;
- Также зачищаем провод под «автомат» и вставляем его, но без зажимов;
- Из этих проводов делаем П-образные перемычки и зачистив их конца примерно на 1 см подключаем;
- Затем зажимаются контакты на «автоматах».
Перед установкой счётчиков электроэнергии любых типов обязательно изучите инструкцию, которая прилагается к прибору. Придерживайтесь инструкции и выполняйте все действия последовательно, проверяя все соединения.
<index>
Для учета потребления электроэнергии в каждой квартире или доме устанавливаются электрические счетчики. Корректность их работы проверяют с определенной периодичностью. Такая проверка называется поверкой.
Что такое поверка электрических счётчиков
Федеральный закон РФ №102 (Об обеспечении единства измерений) и закон №261 (Об энергосбережении и о повышении энергетической эффективности, а также о внесении корректировок в отдельные законодательные акты Российской Федерации) говорят о том, что к работе допускаются только поверенные электросчетчики.
Поверка является обязательной процедурой, она подтверждает исправность измерительного прибора для осуществления учетных задач. Представляет собой сравнительный анализ показаний электрического счётчика с эталонном, имеющим меньшую погрешность. На основании полученных замеров, выполненных по методике поверки для конкретной модели прибора, определяют величину погрешности. В результате проведения процедуры выдаётся сертификат о поверке или сертификат о непригодности.
Процедура поверки заключается в следующем:
- Осмотр счетчика на предмет повреждений;
- Проверка прочности электроизоляции;
- Определение погрешностей в работе счетного механизма;
- Проверяют устройство на самоход;
- Поверка значения порога чувствительности.
Самостоятельно погрешность в работе прибора можно определить так:
Три стоваттные лампочки накаливания соединяются параллельно и подключаются к сети. Остальные источники потребления энергии отключаются. Секундомером фиксируется время, за которое диск делает пять вращений, или светодиод – 10 миганий.
Полученные данные заносятся в специальную формулу:
E = (P * T * A / 3600 – 1) * 100%
в которой:
- P — мощность потребления, кВт;
- T — время одного вращения диска , сек;
- A — передаточное число (указано в паспорте или на корпусе счётчика) это количество оборотов диска на 1 кВт∙ч, имп/кВт∙ч
- Е — погрешность.
Например: (0,3*(102/5)*600/3600-1)*100%=2%.
При отрицательном результате счетчик завышает показания. При положительном запаздывает. Допустимая погрешность составляет 2% в любую сторону. Если это показание выше, прибор нуждается в поверке.
Виды поверок
Согласно Постановлению Правительства РФ №250 от 20.04.2010, все типы электросчетчиков входят в список приборов измерения, подлежащих поверке.
Читайте также: Виды терморегуляторов для теплого пола
Диагностику электроприбора различают нескольких видов.
Первичная
Проводится на заводе-изготовителе и представляет собой проверку функциональности устройства и соответствие определяемых величин относительно установленных стандартов. Во время диагностики рассчитывается фактическая погрешность, сравнивается с допустимой, результаты фиксируются в техническом паспорте на электрический счётчик вместе с датой проведения работ. Что касается зарубежных изделий, поверка выполняется перед ввозом в страну.
Периодическая
Производится сотрудниками метрологической организации, спустя назначенный срок эксплуатации или хранения прибора. В ходе неё определяется вероятность выдачи показаний счетчиком допустимой степени погрешности.
Внеочередная
Проводится в интервале между периодическими поверками. Причиной к принудительной диагностике могут быть:
- необходимость замены электрического счётчика;
- ремонт оборудования;
- утеря технической документации электроприбора;
- по просьбе владельца при возникновении сомнений в правильности показаний прибора.
Нужно ли поверять новые электрические счетчики
Только что купленный в магазине электросчетчик не требует поверки. Объясняется это тем, что каждое устройство уже прошло эту процедуру после изготовления на заводе. Но если перед установкой прибор хранился долгое время на складе, то необходимо подвергнуть его поверке.
Для разных типов счетчиков интервал времени, допустимый для хранения на складе, отличается. Для однофазных приборов он составляет 2 года. Трехфазные приборы хранят не более года со дня изготовления. Поэтому компании, занимающиеся реализацией электросчетчиков, закупку стали производить небольшими партиями, чтобы на момент продажи прибора у него не истек срок хранения.
Межповерочный интервал механических и электронных счетчиков
Допустимый период работы счетчика между двумя поверками называется межповерочным интервалом, и у каждой модели прибора он свой. МПИ указан в техническом паспорте заводом-изготовителем, и составляет от 4 до 16 лет для разных типов электросчетчиков. Дата последней поверки должна быть указана на корпусе электрического счетчика.
Например, для счетчика Меркурий 230 МПИ составляет 10 лет, для Меркурий 201 и Энергомера СЕ 101 – 16 лет.
Однофазные
Для однофазных индукционных счетчиков межповерочный интервал составляет 16 лет. Исключение составляют приборы, в которых величина номинального тока 5 – 10 А, для электронных – от 5 до 16 лет, в зависимости от значения номинального тока.
Трехфазные
Периодичность поверки трехфазных индукционных электросчетчиков составляет от 4 до 8 лет. Каждые 4 года требуется для электросчетчиков с величиной номинального тока 3х5 А. Остальным до следующей поверки требуется 8 лет.
Читайте также: Как выбрать бесперебойник для газового котла?
Для электронных трехфазных счетчиков межповерочный интервал определен сроком 6 лет.
Куда обращаться для выполнения поверки
Для вызова специалиста необходимо обратиться в любую метрологическую лабораторию, обладающую аккредитацией на этот вид деятельности. Местонахождение её можно узнать в организации, занимающейся контролем электропотребления. Доставить счетчик для проведения испытаний обязан его владелец. О сроке проведения поверки уведомляет Энергосбыт. Если владелец не уверен в точности показаний прибора, то он может инициировать поверку самостоятельно, не дожидаясь плановой. Владелец вправе самостоятельно выбрать метрологическую организацию.
Какие делаются отметки после проведения поверки
В результате проведения испытаний выдаётся свидетельство о поверке или о непригодности. Данные включают в себя дату и степень погрешности, которая обнаружилась при испытании. На счетчик ставится клеймо поверителя.
Можно ли не снимать электросчетчик
Да, такой способ проверить точность работы электроприбора, не снимая его с рабочего места, существует. Для этого составляется договор с метрологическим учреждением и оплачивается работа. Сотрудник ЦСМ с необходимой аппаратурой приезжает на дом. Проводят работу согласно методике на конкретную модель устройства.
Способ поверки счетчика на дому считается более целесообразным, по причине экономии времени. Нет необходимости ожидать очереди в 2-4 недели пока работа выполнится в ЦСМ.
Сколько стоит поверка
Сумма за поверку электросчетчика зависит от выбранного учреждения, её срочности и типа электросчётчика:
- индукционные однофазные счетчики – от 650 руб.
- электронные однофазные счетчики – от 720 руб.
- трехфазные индукционные электросчетчики – от 750 руб.
- трехфазные счетчики электронного типа – от 820 руб.
Стоимость услуги актуальна для проведения работы в лаборатории. Не включает в себя расходы по снятию прибора и его доставке.
Срок проведения составляет около двух недель.
Есть возможность заказать ускоренную поверку, но сумма оплаты за процедуру возрастет:
- в течение 5 дней – плюс 25% к сумме;
- 3 дня – плюс 50%;
- 1 день – плюс 100% к оплате.
Что касается поверки на дому, то цена за нее будет выше. Обычно сюда включена стоимость доставки необходимого специального оборудования. Однофазный счетчик обойдется в 2 500 рублей, трехфазный – в 3 500 руб. Если мастер приехал, а диагностика по каким-либо причинам не проводилась, владельцу придется оплатить 1000 рублей за ложный вызов. Если поверка состоялась, за выданный дубликат, подтверждающий ее проведение, требуется доплата 1000 рублей.
Читайте также: Что такое генератор водорода и как его сделать своими руками
Для юридических лиц конечная сумма за все услуги возрастет на ставку НДС.
Поверка без снятия прибора хоть и дорогостоящая, но зато менее хлопотная процедура.
Кто оплачивает услугу
В Постановлении Правительства РФ №442 от 04.05.2012 и п.145 говорится о том, что все издержки, необходимые на содержание счетчика, его сохранности и невредимости, берет на себя владелец.
Что делать, если истек срок поверки
По истечении срока поверки поступают в зависимости от класса точности прибора. Если класс равен 2 или 1, то прибор поверяют. Выполняют ее в течение месяца.
Электросчётчики с классом точности 2,5 и более поверке не подлежат и требуют замены.
Предусмотрена ли ответственность за неосуществление поверки
За несоблюдение сроков поверки электрических счётчиков штрафные санкции в отношении владельца не предусмотрены.
Когда истекает срок годности прибора, его показания считаются недействительными. Платить за электричество придется по нормативу, который значительно превышает реальное использование электроэнергии.
Сотрудниками энергосбыта составляется акт о неуточненном потреблении электричества, согласно которому будет произведен перерасчет со дня окончания срока поверки.
Первые четыре месяца сумма за потребление электричества будет приравнена к среднемесячному показателю, или к данным общедомового электросчетчика, а далее согласно установленным нормативам.
Заключение
Владельцу электросчетчика необходимо помнить о том, что контроль за сроками поверки и актуальности их прохождения ложатся на него. Самостоятельная поверка запрещена и считается недействительной. Её может выполнять только аккредитованная метрологическая лаборатория. Своевременная поверка электрических счётчиков избавит от проблем и конфликтов с энергосбытовыми учреждениями и с УК.
</index>
Похожие статьи
Что такое варистор, основные технические параметры, для чего используетсяУстройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияКак правильно выбрать и какой лучше поставить электросчетчик в квартируЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделейКак устроен генератор переменного тока — назначение и принцип действия
Характеристики
Класс точности — 1.0
Энергопотребление — 2 ВТ
Диапазон рабочих температур — -40. +55 °C
Межповерочный интервал — 16 лет
Срок службы — 30 лет
Дисплей — механический
Масса — 0,7 кг
Габаритные размеры — 215х134х113 мм
Электрический счетчик Соло – однофазный однотарифный прибор учета, используемый в жилых, административных и хозяйственных зданиях. Он выполнен в классическом круглом корпусе, но оснащен современным электронным измерительным узлом в виде шунта и трансформатора тока. Существует модификация прибора, выполняемая в прямоугольном корпусе. Под самим корпусом располагается клеммная колодка – она закрывается крышкой с контрольной пломбой.
Монтаж и схема подключения
В вопросах подключения счетчика Соло разберется даже начинающий электрик. Для этого необходимо снять крышку, под которой располагаются четыре клеммы. К первой и третьей подключается городская сеть, ко второй и четвертой – нагрузка. Данная схема принята в подавляющем большинстве электросчетчиков. Далее крышка закрывается и пломбируются – этим занимаются профильные специалисты поставщика электроэнергии. К прибору прилагается инструкция по установке с его подробным описанием.
Технические характеристики и особенности
Представим важнейшие характеристики счетчика Соло списком:
- Рабочее напряжение – варьируется от 176 до 242 В с частотой 50 Гц;
- Номинальный ток в цепи – 5 А, максимальный – 60 А;
- Класс точности – первый;
- Диапазон рабочих температур – от -40 до +55 градусов при влажности не выше 90%;
- Встроенный телеметрический импульсный выход;
- Отсутствие требований к строго горизонтальному размещению;
- Межповерочный интервал – 16 лет;
- Средний срок службы – 30 лет.
Гарантия от производителя составляет 3 года с момента приобретения.
Как купить счетчик электроэнергии Соло
Купить в Москве однофазный электросчетчик Соло вы сможете в нашем интернет-магазине. Наши преимущества – адекватные цены, несколько вариантов доставки и оплаты, быстрая обработка поступающих заказов. У нас вы сможете купить любые приборы учета – в том числе и многотарифные. Доставка выполняется по Москве и России.
Читайте также: При движении в потоке автомобилей необходимо соблюдать
Потреблённая энергия подлежит оплате, но перед этим нужно провести расчёт потреблённого электричества. Для этих целей можно использовать популярный счётчик электроэнергии СОЛО 1s. Прибор является однофазным счётчиком с классом точности – 1. Энергомеры СОЛО отличаются компактностью и низкой стоимостью, что объясняет широкое распространение счётчиков.
Счётчик Соло 1s имеет возможность передачи показаний прямо в базу данных поставщика электричества. Это экономит время, которое тратиться на обращения в контролирующую компанию с целью передачи показаний.
Одной из особенностей электросчётчиков этой модели, является встроенный шунт, который качественно повышает работу прибора. Энергомер Соло представлен на рынке электроприборов в двух вариантах исполнения – с электронным механизмом отсчёта или с электронно-механическим. Такая вариативность позволяет подобрать устройство исходя из конкретных задач.
Технические характеристики
Срок службы прибора
По данным производителя, прибор будет исправно работать на протяжении минимум 30 лет. На срок службы устройства могут влиять различные факторы, среди которых: влияние внешней среды, неправильное подключение, эксплуатация в неподходящих условиях (входные и выходные показатели) и др.
Межповерочный интервал
Поверка должна производится не реже одного раза в 16 лет. При поверке следует знать, что данная модель Соло со встроенным шунтом имеет гальваническую связь напряжения устройства и цепи тока, поэтому для данного вида работ должны применяться разделительные трансформаторы в цепи напряжения.
Стоимость счётчика
Устройство не производится с июля 2011 года, поэтому цена на однофазный счётчик невысокая – от 450 руб. Модель не найти в прайс-листах крупных торговых компаний, однако легко можно найти Соло 1s среди частных объявлений.
Как снять показания
На переднем табло прибора расположены цифры, разделённые запятой. Необходимо записать цифры, расположенные до запятой(красный прямоугольник) и вычесть данное значение с показаний прошлого месяца.
Читайте также: Автозапуск с приложения телефона
Горит индикатор
На лицевой стороне энергомера Соло 1s находится индикатор функционирования. Данный светодиодный индикатор засвечивается синхронно с импульсным сигналом на испытательном выходе. Бывают случаи, когда индикатор горит постоянно (или же наоборот, не светиться вовсе).
Такое состояние возникает в случае, когда напряжение в сети есть, но ток нагрузки отсутствует. Если электроэнергия потребляется, но лампочка не мигает, значит, электросчётчик неисправен или происходит попытка вмешательства в работу счётного механизма.
Установка счётчика
Схемы подключения электросчётчиков в разных корпусах:
Монтаж любого вида электросчётчика начинается с приготовления необходимых элементов. Для установки однофазного электросчётчика понадобится:
- автоматические выключатели («автоматы»);
- разводка;
- винты из нержавейки;
- дин-рейка;
- контактная пластина;
- трёхжильный кабель;
- сам энергомер.
На следующем этапе следует равномерно разделить контактные пластинки, электросчётчик и «автоматы».
Закрепляем счётчик, DIN-рейку и пластину. На установленную рейку прикрепляем «автоматы» и начинаем разводку проводов:
- Из проводов отделяем красную или коричневую жилу;
- Аккуратно удаляем оболочку и зачищаем провод на 2-3 см;
- Присоединяем с помощью него клемму болтиками;
- Также зачищаем провод под «автомат» и вставляем его, но без зажимов;
- Из этих проводов делаем П-образные перемычки и зачистив их конца примерно на 1 см подключаем;
- Затем зажимаются контакты на «автоматах».
Перед установкой счётчиков электроэнергии любых типов обязательно изучите инструкцию, которая прилагается к прибору. Придерживайтесь инструкции и выполняйте все действия последовательно, проверяя все соединения.
Счетчик электроэнергии однофазный
Счетчик электрической энергии однофазный электронный ЦЭ2726-СОЛО. (Вариант исполнения СОЛО в круглом корпусе G05
Устанавливается на щиток.
Электросчетчик для учета и измерения активной электроэнергии в сетях 220 В частотой 50 Гц.
Класс точности 1,0
Однофазный однотарифный электросчетчик СОЛО в круглом корпусе .
Осуществляет измерение активной электрической энергии в однофазных цепях переменного тока.
Читайте также: Где можно приобрести платон
Тип СОЛО в данное время проходит испытания для цели пере утверждения типа средства измерения (СИ) в связи с внесением изменений в тип. Обновленный счетчик будет иметь повышенную надежность к перепадам питающей цепи (значительно выше требований предусмотренных действующими стандартами), увеличатся предельный рабочий диапазон и степень защиты оболочки. Основная тенденция развития этого типа СИ: простой, надежный, недорогой.
На время пере утверждения типа СОЛО руководством ООО НПК ЛЭМЗ принято решение выпускать ЦЭ2726-СОЛО. Метрологические и технические характеристики, которого полностью соответствуют счетчику СОЛО класса точности 1. Интервал между поверками 16 лет.
Счетчик ЦЭ2726-СОЛО является вариантом исполнения однотарифного однофазного счетчика ЦЭ2726 без программного обеспечения с электромеханическим счетным механизмом. Данный вариант исполнения имеет более широкий рабочий диапазон (-40°С до +60°С) чем действующий тип СОЛО, устойчиво работает при попадании на него капель воды (IP52, вертикальных и под углом 15°).
Модель счётчика имеет дополнительные конструктивные и эксплуатационные преимущества:
- конструкция зажимов счётчика исключает непосредственное давление зажимных винтов на подключаемые провода и обеспечивает надёжное подключение проводников за счёт прижима подвижным хомутом клеммной колодки. По заказу счетчик оснащается силовым модемом (PLC).
Используемые источники:
- https://pouchetu.ru/elektricheskij/schyotchik-solo-1s
- https://okommunalke.ru/schetchiki/solo-instruktsiya
- http://firmmy.ru/mezhpoverochnyj-interval-jelektroschetchikov-solo
- https://odinelectric.ru/equipment/mezhpoverochniy-interval-elecrticheskih-schetchikov
- http://4x4expert.ru/info/kak-ostanovit-schetchik-jelektrojenergii-solo/
