Газовый счетчик GALLUS iV PSC G4

Счётчик Gallus Itron Actaris Schlumberger 2000 G4 – измерительное устройство, определяющее количество израсходованного газа в собственном доме, квартире, в условиях промышленного производства или общественного учреждения. Это продукция совместной украинско-французской фирмы характеризуется высоким качеством и подходящими техническими характеристиками, обеспечивающими надёжную работу аппарата.

Устройство счётчика

Конструкция прибора Галлус G4 разработана по традиционной схеме, предусматривающей две герметичных камеры. Установленные мембраны реагируют на разницу давления в процессе движения газа, приводя в действие посредством рычажной системы ролики счётного механизма.

Технические характеристики

Технические характеристики счётчика Gallus G4

Срок службы прибора

Газомер рассчитан в среднем на 20-летний срок службы, изготовитель принимает продукция на гарантийный ремонт до истечения полутора лет после приобретения или одного года от даты ввода в эксплуатацию. Не стоит забывать, что гарантийный ремонт или замена изделия не распространяется на поломки механического характера по причине неправильной эксплуатации, транспортировки или монтажа.

Межповерочный интервал

Срок периодической поверки устройства в ходе работы – не реже 1-го раза в 10 лет. В течение межповерочного интервала не допускается вмешательство в прибор с целью ремонта или технического обслуживания.

На счётном табло устанавливается пломба, исключающая несанкционированное вскрытие изделия, результаты поверки и другие сведения, относящиеся к работе счётчика, заносятся в паспортную документацию.

Стоимость счётчика

Потребитель имеет возможность приобрести указанную продукцию за 2300 рублей или выше, учитывая ценовую политику торгового представителя или способ совершения покупки.

Как снять показания

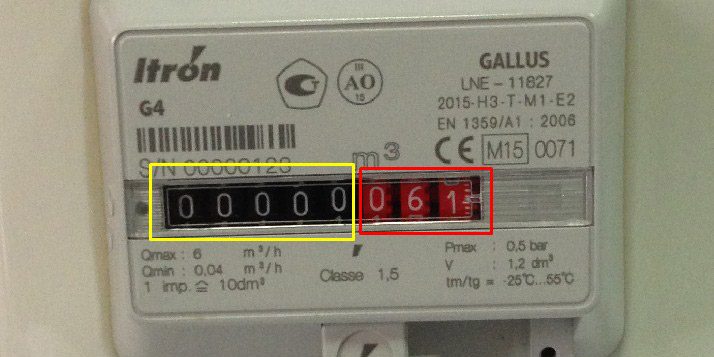

Отображённые показания видны на 8-разрядном табло. Целые числа (5 разрядов) указываются слева(жёлтый прямоугольник), дробные доли – справа(красный прямоугольник), различаясь по цвету отображения. Чтобы снять показания, необходимо выписать целое значение в начале и конце месяца, отнять от большего числа меньшее и умножить на расценку за 1 куб газа по газовому тарифу.

Рекомендуем: Счётчик газа СГК G4 — почему нельзя останавливать и описание прибора

Преимущества прибора

Данную модель отличают следующие положительные особенности:

длительный срок эксплуатации и надёжность, обеспечивающаяся простотой конструкции и качеством исполнения;
бесшумность в работе;
высокая точность;
отсутствие необходимости часто поверять устройство;
разумная цена;
защита от вмешательства;
малогабаритность.

Габаритные размеры счётчика Gallus G4

Прибор выполнен в полном соответствии с требованиями государственных стандартов и разрешён к установке не только на территории России.

Разновидности данного счётчика

Изготавливается две модификации аппарата с идентичными техническими характеристиками, но с одним отличием. Далее – детальнее об исполнениях модели.

Gallus 2000 G4

Базовая модель с предельной величиной расхода до 6 куб/час, погрешностью – до 3% в ту или иную сторону и температурным режимом от -40 до +60°С.

Паспорт Gallus 2000 G4

Технический паспорт счётчика: Смотреть

Gallus 2002 G4

Исполнение itron gallus iv psc g4, аналогичное по техническим характеристикам, разница лишь в диапазоне допускаемых температур – от -5 до +50°С.

Различие в допустимых температурах объясняется существенным различием – наличием электронной схемы, предусматривающей эксплуатацию аппарата только по произведённой предоплате. Модель снабжена жидкокристаллическим дисплеем, указывающим на количество оставшегося (оплаченного) времени работы.

Счётчик Gallus 2002 G4

Паспорт Gallus 2002 G4

Технический паспорт счётчика: Смотреть

Можно ли остановить счётчик

Устройство оборудовано специальной блокировкой, не допускающей работу отсчётного механизма в обратном направлении. Также присутствует защита, предотвращающая самовольное вмешательство в конструкцию с целью хищения газа. Воздействие каким-либо способом с целью остановки прибора невозможно.

Установка счётчика

Установкой аппарата должны заниматься специалисты газоснабжающей компании после разработки соответствующей проектной документации. Монтаж следует выполнять согласно особенностям конструкции прибора и требованиям разработанного проекта и изготовителя.

Габаритные размеры и расстояния размещения счётчика от плиты

Необходимо соблюдать предусмотренные расстояния от газопотребляющих приборов, учитывать, в каком направлении должен проходить газ через аппарат (указывается стрелкой на корпусе). После монтажа и проверки герметичности соединений, аппарат пломбируется.

Эта компактная, надёжная и удобная модель – качественное изделие, удовлетворяющая требованиям современных стандартов.

ОБЩЕЕ ОПИСАНИЕ СЧЕТЧИКА

Счетчик предназначен для учета потребления газа в быту в диапазонах расхода от 0,04 до 6 м3/ч. На лицевой панели прибора расположены:механический сумматор;жидкокристаллический дисплей;устройство считывания информации с карточки;две кнопки управления:Серая треугольная кнопка – «ДИСПЛЕЙ» – используется для циклического переключения режимов работы жидкокристаллического дисплеяСиняя круглая кнопка – «ОТКРЫТЬ КЛАПАН / ИСПОЛЬЗОВАТЬ РК» – используется для:1) открытия запорного клапана счетчика;2) активации использования резервного кредита, если основной кредит, имеющийся в счетчике, достигает минимального значения;3) снятия сигнала тревоги по превышению максимального допустимого расхода газа или обнаружению утечки при подаче газа

ОПЕРАЦИИ, ПРОИЗВОДИМЫЕ АБОНЕНТОМ КРЕДИТОВАНИЕ СЧЕТЧИКА

1. Вставьте карточку с кредитом в гнездо счетчика (например: 100 руб.). На дисплее появится сообщение о том, что идет считывание информации с карточки:

В случае если считывание информации по той или иной причине невозможно, на дисплее кратковременно появится следующее сообщение:

В данном случае следует обратиться в организацию, обслуживающую счетчик.

В случае если считывание информации прошло успешно счетчик выдаст ДВА ЗВУКОВЫХ СИГНАЛА и дисплей отобразит записанную с карточки на счетчик сумму кредита (в нашем примере – 100 руб.):

После завершения операции вытащите карточку из гнезда счетчика.ВНИМАНИЕ! Не вынимать карточку до полного завершения процесса считывания информации

ПУСК ГАЗА

Закрытие запорного клапана в счетчике и прекращение подачи газа абоненту происходит автоматически в следующих случаях:основной и резервный кредиты на счетчике израсходованы;при превышении максимально допустимого расхода газа Qmax;при обнаружении утечки газа;при попытке вскрыть лицевую панель счетчика или воздействовать на его работу.Абонент может открыть запорный клапан и возобновить подачу газа только в том случае, если закрытие клапана произошло по одной из следующих причин:отсутствие кредита на счетчике;превышение максимально допустимого расхода газа;обнаружение утечки газа.ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ АБОНЕНТА ПРИ ПУСКЕ ГАЗА: 1. Выключите все газовые приборы.2. Убедитесь в наличии кредита на счетчике. При его отсутствии следует прокредитовать счетчик.3. Нажмите и не отпускайте синюю круглую кнопку «ОТКРЫТЬ КЛАПАН / ИСПОЛЬЗОВАТЬ РК» (минимум в течение 2 секунд).Если клапан не открылся, счетчик выдаст звуковой сигнал. В данном случае следует сообщить об этом в организацию, обслуживающую счетчик. Если клапан открылся, счетчик начинает операцию проверки наличия утечки газа. При этом на дисплей выводится следующее изображение (в течение 3-х минут):

ИСПОЛЬЗОВАНИЕ РЕЗЕРВНОГО КРЕДИТА

Резервный кредит – это сумма, которой можно воспользоваться в случае, если приобретенный Вами основной кредит заканчивается и Вы опасаетесь, что остатка кредита может не хватить до посещения пункта оплаты и приобретения нового кредита. Резервный кредит также приобретается у компании-поставщика газа.Воспользоваться резервным кредитом можно только в том случае, если мигает расположенный в правой части дисплея индикатор в виде треугольника с восклицательным знаком. Последнее означает, что приобретенный Вами основной кредит заканчивается.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ АБОНЕНТА ДЛЯ АКТИВАЦИИ РЕЗЕРВНОГО КРЕДИТА: 1. Вставьте карточку в гнездо счетчика2. Нажмите кратковременно синюю круглую кнопку «ОТКРЫТЬ КЛАПАН / ИСПОЛЬЗОВАТЬ РК».Во время данной операции сумма имеющегося резервного кредита записывается в регистр основного кредита, а регистр резервного кредита обнуляется.В случае успешной активации использования резервного кредита счетчик выдаст ТРИ ЗВУКОВЫХ СИГНАЛА, а индикатор в виде треугольника с восклицательным знаком перестанет мигать. В течение 6-ти секунд на дисплей будет выводиться значение активированного резервного кредита.Об использовании резервного кредита будет сигнализировать наличие на дисплее индикатора в виде треугольника с восклицательным знаком:

После начала использования резервного кредита абонент должен впоследствии возместить его сумму.

После полного расходования резервного кредита происходит автоматическое закрытие запорного клапана счетчика и полностью прекращается подача газа абоненту:

После закрытия запорного клапана счетчика, но при наличии резервного кредита дисплей индикатора будет иметь следующий вид:

ПРОСМОТР ИНФОРМАЦИИ НА ДИСПЛЕЕ

В нормальном состоянии дисплей выключен. Для включения дисплея необходимо нажать серую треугольную кнопку «ДИСПЛЕЙ» . В целях экономии батареи питания дисплей автоматически гаснет, если в течение 1 минуты абонент не производит никаких операций со счетчиком.Текущее значение оставшегося кредита:

Просмотр дальнейшей информации на дисплее осуществляется последовательным нажатием серой треугольной кнопки «ДИСПЛЕЙ».

При нажатии кнопки происходит поочередное изменение состояния экрана дисплея.ПРИМЕР СМЕНЫ СОСТОЯНИЙ ЭКРАНА ДИСПЛЕЯ ПРИ ПОСЛЕДОВАТЕЛЬНОМ НАЖАТИИ КНОПКИ «ДИСПЛЕЙ»

Текущее время (10:51:12) и действующий код тарифной ставки (2):

Суммарное значение введенного кредита с момента запуска (860 руб.):

Суммарное потребление газа по всем тарифам (888 м3):

Цена за 1 м3 газа для тарифа (руб./ м3):
