Как лучше сделать теплый пол под линолеумом, на деревянный пол

Благодаря дешевизне и простоте укладки линолеумное покрытие является одним из самых распространенных. Оно прекрасно сочетается с системами напольного отопления в виде инфракрасных пленок. Только планируя укладывать подобный теплый пол с линолеумом, не стоит брать первый попавшийся вариант рулонного финиша. Далеко не каждый его вид подходит для монтажа на ИК термопленку.

Содержание

Принцип работы инфракрасного пола

Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».

Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

• моментальная теплоотдача после включения;
• монтаж по сухой технологи без заливки бетонной стяжки;
• срок службы в 50 лет;
• бесшумная работа;
• простота монтажных работ;
• безопасность ИК излучения для человека.

Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.

Недостатки у этой системы отопления следующие:

• высокая цена ИК пленки;
• большие счета за электрическую энергию;
• зависимость обогрева от наличия напряжения в электросети.

При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.

Конструкция теплого пола

Да и есть ли требуемые киловатты в наличии – большой вопрос. Квартиры и частные дома рассчитаны на вполне определенное энергопотребление, превышать которое нельзя. Прежде чем приобретать ИК полы под линолеум, необходимо сначала прояснить момент о самой возможности их подключения к существующей сети. Если мощностей нет, то придется поискать иной вариант обустройства отопления.

Монтаж инфракрасного пола под линолеум

Ничего особо сложного в укладке рассматриваемой системы обогрева нет. С ее монтажом сможет справиться любой, кто умеет пользоваться пассатижами, ножницами, рулеткой и отверткой. Для установки на стене терморегулятора и прокладки для него кабеля также придется воспользоваться перфоратором. Но этим список необходимых инструментов и ограничивается.

Какой линолеум подойдет

Инфракрасный теплый пол под линолеум монтируется в четыре этапа:

1. Проработка схемы раскладки пленки в комнате.
2. Подготовка основания.
3. Укладка нагревательных элементов.
4. Подключение электропроводки и проверка работоспособности системы.

Если все сделано правильно, то затем сверху останется лишь выполнить укладку линолеума. И все, по теплому и красивому полу можно ходить. При этом если сплит-система кондиционирования для квартиры монтируется или скважина на участке бурится обычно с привлечением специалистов со стороны, то уложить ИК термопленку вполне получится своими руками. В составе этого электрического пола что-либо сверхсложное просто отсутствует. В устройстве и регулировке пластиковых окон с нуля и то разобраться проблематичней.

Виды линолеума

Составление схемы монтажа

Пленочный теплый пол под линолеум укладывается не по всей площади комнаты, а только на открытых ее участках. Класть нагревательную пленку под мебель и бытовую технику нельзя. Она там может повредиться и порваться. Плюс на таких участках будет происходить локальный перегрев покрытия и элементов самой инфракрасной системы. Чтобы не наделать ошибок, надо заранее составить план помещения с указанием на нем всех подобных мест.

ИК термопленка теплого пола кладется:

• исключительно посередине комнаты, где будут ходить люди;
• с отступом от стен 5–10 см;
• на удалении 30–50 см от радиаторов, каминов и плит с духовкой;
• полосами не внахлест и с разрезом только поперек в обозначенных на пленке местах.

Все эти нюансы монтажа надо предусмотреть при составлении плана. Также на нем следует сразу определить место установки термостата (терморегулятора) и датчика температуры для инфракрасного теплого пола. Без этих двух элементов рассматриваемую систему напольного отопления класть не рекомендуется.

Разновидности ИК пола

Подготовка основания

Черновое основание для теплого пола под линолеум должно быть ровным и без мусора. Любой камешек или вмятина с острыми краями могут привести к повреждению пленки.

Если есть неровности более 2 мм по высоте, то их необходимо устранить. Придется такие дефекты либо удалять шлифовкой, либо заравнивать раствором. А если основание имеет большое количество изъянов и не отличается ровностью, то потребуется его подравнивать тонкой стяжкой из бетона толщиной 2–3 см.

Выравнивание пола под линолеум и термопленку также можно выполнить настилом. Для этого подойдут листы фанеры, ДВП или ГВЛ. Их укладывать даже проще, чем заливать бетонный раствор. Только вначале надо взвесить все плюсы и минусы сухой стяжки пола таким способом. Не для всякого помещения подобная технология подходит.

Подготовка основания

Монтаж и укладка пленочных элементов

1. Пленка нарезается в соответствии с планом.
2. Раскроенные куски раскладываются на полу.
3. Выполняется подключение проводов.
4. Устанавливается температурный датчик с кабелем до термостата.
5. Осуществляется проверка правильности соединения всех элементов.

Устройство теплого пола

Для подключения электропроводки к термопленке используются специальные клеммы, идущие в комплекте инфракрасного теплого пола. Чтобы исключить замыкания и искрение, они подлежат обязательному заклеиванию битумной изоляцией.

На черновом основании пленка фиксируется при помощи термостойкого скотча. Можно для крепления также воспользоваться гвоздиками или скобами степлера. Однако протыкать ими термопленку разрешается исключительно по ее бокам, где есть прозрачные полосы. Если по неосторожности повредить нагревательный элемент из карбона, то такой отрез придется удалять. Применять испорченные подобным образом куски пленочного пола недопустимо.

Датчик температуры прикрепляется снизу пленки. Под него надо будет сделать вырез в теплоотражающей подложке. А если он большой в размере, то лучше изначально еще в стяжке проделать для этого сенсора и кабеля до терморегулятора канавку.

Пошаговая схема укладки теплого пола

Подключение к сети

Если монтируемый теплый пол рассчитан на потребление менее 2 кВт, то его разрешается подключать к электропитанию через обычную розетку. В противном случае придется прокладывать отдельную линию от распределительного щита.

Подключение отдельных частей ИК-пола в единую систему производится параллельно. А провода выводятся к стене, чтобы быть потом спрятанными в плинтус. После соединения всех кабелей термопленка включается на нагрев до 25–27 0С. На этом этапе надо проверить – греются ли клеммные контакты (они плохо были обжаты пассатижами) и все ли нагревательные карбоновые элементы вообще работают.

В завершении монтажа поверх термопленки настилается полиэтилен толщиной 100–150 мкм. А затем делается настил толщиной 3–5 мм из ДВП, ГВЛ либо фанерных листов. Класть сверху пленочного теплого пола линолеум сразу запрещено. Мягкое финишное покрытие должно иметь жесткий подстил, иначе нагревательные элементы будут подвергаться слишком сильным нагрузкам на разрыв.

Подключение матов к сети

Рекомендации и возможные ошибки

Пирог из ИК-пола и линолеума должен иметь пять слоев от чернового основания:

1. Изолон (теплоотражающая подложка).
2. Инфракрасная термопленка.
3. Полиэтиленовая пленка (гидроизоляция).
4. Настил из древесных либо гипсоволокнистых плит толщиной 3–5 мм.
5. Финишное линолеумное покрытие.

Без отражающей тепло подложки высокая энергоэффективность ИК системы напольного отопления окажется под серьезным вопросом. А без полиэтилена и защитного настила она рано или поздно выйдет из строя. Фанерный слой забирает на себя часть теплового излучения, но без него нельзя.

Схемы подключения

Линолеум поверх инфракрасного теплого пола следует класть в виде натурального мармолеума либо винилового ПВХ. При этом в его маркировке должен быть специальный значок. И он должен идти без утепляющего подслоя снизу. Выбор кондиционера потребует и то больших раздумий. С финишем здесь все проще. Главное не взять коллоксилиновый или резиновый вариант, которые при нагреве начнут выделять вредные вещества.

Заключение

Для монтажа своими руками инфракрасного теплого пола под линолеум достаточно внимательно прочитать инструкцию производителя этой системы отопления. Сложного там ничего нет. Это обычное электрооборудование, подключаемое по нормам ПУЭ. Если комната большая и термопленка будет потреблять более 2–2,5 кВт, то для нее придется прокладывать отдельную линию электропроводки. А для локального обогрева небольшой площади хватит и существующей электросети.

Смотрите также видео, как укладывать теплый под под линолеум:

Читайте про другие наши материалы:

Линолеум – довольно широко используемый материал для половых покрытий, главное его достоинство – низкая цена. Но низкая цена автоматически свидетельствует, что качество материала не совсем отвечает современным требованиям. Одна из проблемных характеристик – во время эксплуатации могут выделяться вредные химические соединения. На этот критерий нужно обращать внимание во время выбора конкретного линолеумам под теплые полы.

Теплый пол под линолеум

Линолеум может быть:

• На ПВХ основании. Один из наиболее дешевых вариантов, имеет ограничения по максимальному нагреву. Большинство видов запрещается нагревать до температуры выше +28°С. Для теплых полов нужно применять очень осторожно и постоянно контролировать режим нагрева;
• Глифталевый. Поверхность покрыта особо прочным глифталевым лаком. По эксплуатационным характеристикам отвечает современным требованиям. Считается оптимальным вариантом для обустройства теплых полов. Недостаток – относительно высокая цена;

  Так как глифталевый линолеум изготавливается на тканевой основе, по отношению к нему часто применяют название – линолеум на тканевой основе

• Резиновый. Самый дешевый, в жилых помещениях используется редко из-за неудовлетворительных показателей качества. Допускается к применению во время обустройства теплых полов;

  Резиновый линолеум

• Однослойный. Тонкий материал, очень дешевый и очень непрочный, используется в загрязненных местах, требует частой замены. Укладывается без стыков, места нахлеста завариваются специальным оборудованием;

  Гомогенный однослойный линолеум

• Утепленные линолеумы. Сложный, толстый и дорогой материал, имеющий низкие значения коэффициента теплопроводности. Для теплых полов использовать не рекомендуется, понижает эффективность работы отопительной системы.

  Линолеум утепленный

Нужно обращать внимание еще на одну характеристику линолеума – наличие или отсутствие подстилочного слоя из тканей. Если так слой есть, то показатели теплопроводности значительно понижаются, применять материал для обустройства пленочного теплого пола нежелательно.

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится термопленка (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

Комплект пленочного теплого пола

Выбор комплекта теплого пола

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

Выравнивающая стяжка пола

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Укладка фанеры на пол

Укладка фанеры в шахматном порядке

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

План укладки инфракрасной пленки

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение. Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Укладка пленочной системы ИК

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Выбирайте место для термостата на стене

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Укладка фольгированного утеплителя

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

На фото разложенная ИК пленка

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

Раскрой ИК пленки

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

Крепление контактного зажима к термопленке

Крепление контактного зажима к термопленке

Установленный на термопленку контактный зажим (вид снизу)

Пример правильной установки изоляции линии отреза медной шины

Окончание процесса изолирования линии отреза медной шины

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Надежно зажмите провода в контактном зажиме

Пример правильной установки нижнего листа изоляции для контактных зажимов

Установка верхнего листа изоляции

Вид заизолированного контактного зажима с подключенными проводами

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Установка датчика температуры пола

Датчик прикрепляется к термопленке битумной изоляцией

становленный и приклеенный датчик температуры пола. Вид снизу термопленки

Установленный и приклеенный датчик температуры пола. Вид сверху термопленки

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.

Выбор места установки

Установка терморегулятора для пленочного теплого пола

Механический терморегулятор

Установка терморегулятора

Видео — Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Как протестировать функциональность нагрева пола

Тестируем систему

Установите показатель нагрева на терморегуляторе в 20–25°С, подождите несколько минут. Проверьте рукой, прогреваются ли все установленные пленочные нагреватели. Отключите питание полностью, проверьте нагрев мест соединений проводки. Они должны иметь такую же температуру, как и пленка. Если она значительно выше, значит контакты ненадежные. Нужно их проверить, обязательно найти и устранить причину чрезмерного нагрева.

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

Тёплый пол под линолеумом

1. Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
2. Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
3. Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
4. Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
5. Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум

Пленочные варианты обогрева полов отличаются массой положительных потребительских и технических качеств. Они формируют наиболее благоприятный температурный фон. Не требуют обязательного устройства стяжки, просты в укладке, отлично работают в тандеме практически со всеми покрытиями. Устроить инфракрасный теплый пол под линолеум можно собственными руками, если знать правила и тонкости монтажа.

Инфракрасный пол в паре с линолеумом

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки могут покоробиться, растянуться или усесть. Дешевый материал при повышении температуры способен выделять токсины. Дорогие представители с изоляционной подложкой сводят к нулю все попытки тепла пройти сквозь них и достичь ног потребителя.

Подходящее для ИК обогрева покрытие

До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.

С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.

Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.

Ознакомиться с хорошими вариантами и приобрести линолеум можно на сайте Remontnick.ru. Там вас проконсультируют и помогут выбрать то, что нужно.

Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.

Совместимый с линолеумом теплый пол

Потребителю сейчас представлено множество разнообразных пленочных обогревательных систем.

Есть варианты, со сплошным карбоновым нагревательным элементом или с прямоугольными крупными сегментами. С их помощью обустраивают крупные оздоровительные центры и общественные организации. Монтируют подобные системы преимущественно в стяжку.

В быту чаще всего применяют так называемые полосатые пленки. Выделяющий тепло карбон в них расположен поперечными полосами. Края полос с обеих сторон зажаты медными и серебряными шинами, сообщающими энергию элементам, заземляющими и пресекающими искрение. С внешней и внутренней стороны инфракрасные обогревательные системы покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной производителями на медные и серебряные шины, пленочные полы укладываются вверх или вниз стороной с медной полосой. Этот технический момент указывается изготовителями в инструкции, на него следует обращать пристальное внимание перед укладкой конкретной марки инфракрасной пленки.

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов аналогичны. Выполняются поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед сооружением.

Все типы пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, листов оргалита, ГВЛ или ДВП толщиной 3 – 5 мм.

Нюансы проектирования и расчетов

Разберем процедуру расчетов на конкретном примере устройства пленочной системы марки Caleo, производимого под укладку линолеума. Учтем, что указанный вид покрытия используется в основном в обустройстве санузлов, коридоров, кухонь многоэтажных и малоэтажных зданий, отведенных под зимний сад лестничных пролетов частных построек и прочих подобных помещений.

Стандартное расположение слоев в пироге

Пирог теплого пола пол линолеум будет включать пять обязательных слоев, это:

• Теплоотражающая подложка. Рекомендовано применение материалов типа Изолон или Инфралекс. Разрешено использование теплоизоляции с полипропиленовой или лавсановой металлизированной внешней оболочкой. Запрещено укладывать под ИК пол материалы с основой из алюминиевой фольги.
• Инфракрасный пленочный пол. Система включает продольные полотнища с углеродистым полосатым напылением, как минимум один датчик температуры и терморегулятор. Полотнища пленочной системы подключаются к источнику питания параллельно с помощью имеющихся в заводском комплекте клемм и проводов.
• Полиэтилен. Укладывается поверх системы обогрева после ее сборки и проверки. Играет роль гидроизоляции инфракрасных электрических полов. Максимальная толщина 2 мм.
• Защитная жесткая прослойка. Выполняется из фанеры, оргалита либо подобного материала. Требуется для устройства теплых полов с гибким финишным покрытием.
• Линолеум. Подходят только марки, совместимые с электрическим обогревом полов.

При проектировании необходимо учесть, что непосредственно пленочный теплый пол инфракрасного типа не располагают под мебелью без ножек или с низкими ножками. Неразумно обогревать предметы, не нуждающиеся в поставках тепла, но способные потреблять его внушительное количество.

А вот изоляционную подложку и жесткую прослойку устраивают по всех площади помещения, чтобы выдержать единый высотный уровень пола. Гидроизоляцию, несмотря на ее ничтожную толщину, стелют аналогично, по всей площади, чтобы исключить проникновение воды в электрическую систему во время мокрой уборки.

Составление схемы укладки

Для грамотного проектирования необходимо составить план или элементарную схему с масштабированными реальными размерами. Собственноручный проект поможет грамотно рассчитать метраж термопленки и сопутствующих расходных материалов.

Полотнища системы обогрева, гидроизоляции и теплоотражающей подложки крепятся между собой одно- или двусторонним скотчем.

Кроме указанных нюансов проектирование обязано учесть, что:

• Раскраивать ИК термопленку можно только по обозначенным изготовителем линиям. Не допускается раскрой под углом и формирование фигурных полотнищ.
• Укладка производится параллельными полосами. Не допускается перекрытие одного полотнища другим.
• Между низко стоящей мебелью и пленочным полом надо оставить зазор не менее 3 см. Равнозначный отступ следует оставлять между краем полотнищ и стенами: он обеспечит отвод тепла в случае перегрева.
• Раскроенные полосы термопленки рекомендовано стелить с боковым нахлестом так, чтобы между медными шинами соседних полотнищ был зазор не менее 1 см. Указанное расположение обеспечит равномерность прогрева пола.
• Полотнища системы обогрева должны иметь максимально возможный вариант длины, чтобы свести к минимуму численность точек подключения.
• Точки подключения необходимо расположить со стороны стены, на которую будет установлен терморегулятор. Благодаря этому существенно уменьшится метраж проводов, требующихся для подсоединения.
• Прокладку проводов необходимо продумать так, чтобы основной их массив расположился под плинтусом.

Следует помнить, что при разрезании пленочного пола на короткие отрезки длиной до 1м потребуется дополнительная изоляция и использование дополнительных клеммных зажимов. Т.е. придется приобрести монтажный комплект помимо того, что имеется в комплектации.

Заранее надо определиться с видом терморегулятора, который может быть встраиваемым или накладным. Для установки встраиваемой разновидности нужна будет гофрированная полимерная труба, применяемая при прокладке в штрабе, для открытой проводки потребуется пластиковый кабель канал. Для обустройства большой площади или полов в смежных комнатах могут потребоваться дополнительные датчики температуры.

Дополнительная электрика и изоляция

Если к одному терморегулятору планируется подключить несколько комплектов пленочного пола, то потребляемая мощность определяется путем сложения мощностей всех элементов. Провод для подключения частей ИК пола к терморегулятору подбирается в соответствии с результатом.

Следует приобрести кабель, необходимый для подсоединения терморегулятора к питающей сети, т.к. в фабричном наборе предусмотрен провод только для подсоединения пленочного обогрева к самому терморегулятору. Выбрать его нужно в соответствии с максимальной мощностью, требующейся для функционала системы.

Не забываем, что электрические теплые полы устраиваются с обязательным включением в сеть УЗО с параметрами срабатывания 30 мА, действующих на проводку 100 мс. Потребуется автоматический выключатель категории С, рассчитанный на защиту токоведущей ветки 10 А.

Если к устройствам автоматической защиты будут подключены еще другие электроприборы, при расчетах их мощность следует учесть. Для пленочного пола, потребляющего 2 кВт и более, рекомендовано устроить отдельную ветку с собственным автоматом.

Монтаж пирога пленочного пола

Предположим, что после проектирования и расчетов нами приобретен комплект инфракрасного пола с наиболее подходящей шириной и недостающие компоненты пирога в требующемся количестве. Осталось выяснить, в какой последовательности и как грамотно укладывать пленочный инфракрасный пол под финишный линолеум.

Укладка подложки и системы нагрева

Первым делам укладывается теплоотражающая подложка, полосы которой склеиваются в единое полотно скотчем. В крупногабаритных помещениях площадью более 20 м³ подложку рекомендовано соединять двусторонней клейкой лентой для того, чтобы исключить ее передвижение относительно чернового пола. Вместо двухстороннего скотча подойдет фиксация строительным степлером.

Далее приступаем к этапу сооружения пленочного пола:

• Раскраиваем термопленку согласно указаниям собственного проекта.
• Примеряем «выкройку» к месту будущей укладки. При необходимости подкраиваем, слегка изменяем ширину бокового отступа и зазора между стенами и системой нагрева.
• Определившись с положением отдельных полотнищ, приступаем к сборке теплого пола.
• Укладываем полотнища теплого пола строго медной шиной вниз.
• Изолируем оголенные контакты полотнищ с края, противоположного стороне подключения. Просто заклеиваем участки обрезки серебряной и медной шины битумным скотчем так, чтобы полностью были исключены контакты с внешней средой обоих металлических полос.
• Устанавливаем контактные зажимы на поставляющую ток полосу термопленки. Для этого немного отслаиваем полимерную оболочку, чтобы ввести под нее одну сторону зажима, а вторую его сторону располагаем поверх медной шины.
• Проконтролировав правильность установки, с усилием фиксируем зажим плоскогубцами.
• В соответствии с описанной схемой оснащаем зажимами все контакты пленочного пола со стороны подключения к терморегулятору.
• Соединяем полосы проводами так, чтобы фазы были присоединены к фазам, а ноли к нолям. Для этого в комплектацию входят провода двух различающихся цветов. С подсоединяемых концов провода снимаем изоляцию и вкладываем их по два или по одному согласно проектной схеме в зажим.
• Укрепленные плоскогубцами точки соединений изолируем двумя отрезками битумного скотча с обеих сторон.
• Подключаем контур к терморегулятору.
• В удобном месте устанавливаем датчик температуры выпуклым боком вниз и подключаем его к терморегулятору. Оклеиваем его снизу битумным скотчем. Датчик системы под линолеум нужно расположить так, чтобы передвижение по нему исключалось или было наименее интенсивным.

Инфракрасная система обогрева пола собрана, остались завершающие работы по обустройству контура и укладке финишного материала.

Завершающие этапы устройства ИК пола

Для того чтобы отдельные части системы не выделялись под покрытием и не подвергались нежелательным механическим воздействиям, их следует «утопить» в изоляционной подложке. Для этого в теплоотражающем слое вырезаем «окошки» и «траншеи» под всеми выпуклыми деталями: датчиком температуры, контактными зажимами и трассами проводов.

Далее тестируем работу пленочного пола, подключив к нему питание. На терморегуляторе для контрольной проверки выставляем значение + 30º С. Работу каждого контакта и безопасность заизолированных точек проверяем индикатором-отверткой или подобным прибором. Убедившись в нормальном функционале инфракрасной системы, укрываем ее полиэтиленом и укладываем жесткий защитный слой.

При необходимости жесткий слой, собранный из фанеры, ГВЛ, оргалита и т.п. крепим к черновому основанию саморезами так, чтобы точки фиксации проходили через прозрачную кромку пленочного пола. Удобней работать с материалом, имеющим стыковочную фаску по краю.

Не забываем, что инфракрасной системе нужно «дышать». Потому вдоль периметра жесткого настила должен остаться зазор в 1-2 см, который после устройства финишного покрытия закрывается плинтусом.

К сооруженной и закрепленной жесткой подоснове приклеиваем двусторонний строительный скотч, применяемый в укладке линолеума, и настилаем само финишное покрытие.

Видео-рекомендации по устройству ИК полов

Наглядно суть устройства инфракрасного теплого пола под дальнейшую укладку линолеума продемонстрирует видео:

Схема расчетов и один из вариантов укладки инфракрасного пленочного пола:

Обзор предложенных к продаже пленочных систем нагрева, проверенных на практике:

Правил сооружения инфракрасных систем обогрева пола с линолеумом в качестве финишного покрытия не слишком много. Однако каждое из них необходимо соблюдать во имя долгой службы пленочного варианта. Применять стоит термопленку проверенного изготовителя, а комплектующие подбирать только той же марки.

Во многих странах мира при устройстве отопления дома или квартиры давно уже отказываются от радиаторов и производят монтаж системы «теплый пол». Как известно, по законам физики воздух, нагреваясь, поднимается вверх, поэтому часто при установленных около окон батареях пол остается холодным, что способствует быстрому остыванию нагретого воздуха, а это приводит к большим потерям тепловой энергии. Особенно это ощутимо для семейного бюджета, если в доме установлено автономное отопление, так как на обогрев дома уходить большое количество топлива. Да и очень некомфортно ходить в домашней обуви или босиком по холодному полу – это, кстати, нередко становится причиной простудных заболеваний, особенно среди детей.

Тёплый пол на деревянный пол под линолеум

Во многих частных домах, да и в квартирах старого жилого фонда — тоже, полами служит дощатый настил. При проведении ремонта многие хозяева желают обновить напольное покрытие, уложив, к примеру, линолеум, и при этом параллельно создав систему подогрева. Поэтому у них возникает вопрос – может ли быть уложен тёплый пол в квартире на деревянный пол под линолеум.

Оказывается, такая модернизация пола — вполне возможна, и даже в нескольких вариантах. Рассмотрим, как правильно подойти к выбору системы, и как можно  качественно провести ее монтаж самостоятельно.

Виды «тёплых полов» и область их применения

Существует несколько действенных схем подогрева пола с применением теплоносителя из системы водяного отопления (автономного или даже центрального), и с использованием в качестве источника энергии электричества. Типы «теплых полов» могут различаться по технологии их монтажа, и по возможностям использования того или иного финишного покрытия.

Тип «теплого пола»	Иллюстрация	Способ монтажа	Тип напольного покрытия
оптимальный	допустимый
Системы прямого нагрева
Водяной теплый пол		«по мокрому», в стяжку
	«по сухому», с использованием специальных теплообменных пластин
Нагревательный кабель резистивный		«по мокрому», в стяжку
Нагревательный кабель саморегулирующийся		«по мокрому», в стяжку
Резистивные нагревательные маты		«по мокрому», в тонкую стяжку или слой плиточного клея
Системы инфракрасного нагрева
Стержневые маты		«по мокрому», в тонкую стяжку или слой плиточного клея
Пленочные нагреватели с карбоновым наполнением		«по сухому»

Видно, что большинство типов «теплых полов» способны функционировать нормально лишь в комплексе с бетонной стяжкой или слоем плиточного клея – это становится своеобразным теплоккумулятором, накапливающим и отдающим тепло в помещение. Но, как следует из таблицы, есть и разновидности, допускающие «сухой» монтаж, без применения строительных растворов. Именно они и будут оптимальными для деревянного основания.

Конечно, при желании, можно и на дощатое покрытие уложить «мокрую» стяжку, предварительно сделав хорошую гидроизоляцию, тогда для монтажа подойдет любой из типов систем «теплого пола». Однако, нужно учесть огромные весовые нагрузки – основа должна быть надежной, настеленной из толстой качественной доски. Это получается далеко не всегда рентабельно, а иногда – и попросту невозможно, так как при этом очень существенно поднимется уровень пола.

В данной статье будут рассмотрены варианты монтажа «теплого пола», которые не предполагают «мокрых» работ, укладывается по сухому деревянному основанию. К этим системам относятся пленочный инфракрасный обогрев и одна из разновидностей водяного пола.

Подготовка основания

Какой бы вариант ни был выбран, дощатое покрытие, тем более, если оно не новое, требует определенной подготовки.

• Чтобы система «теплого пола» была эффективной, на деревянном полу следует ликвидировать все щели и зазоры.
• Если дощатый пол новый, не пропитан олифой и не покрыт краской, то его следует покрыть антисептическим средством и дождаться его просыхания.

«Облагораживание» старого деревянного покрытия фанерой

При выборе для монтажа пленочной инфракрасной системы поверхность дощатого покрытия должна быть идеально ровной. Если на нем есть существенные перепады или некоторые доски выступают выше других, то придется применить циклевку или настелить сверху листы фанеры. Края листов выравнивающего покрытия должны лежать в одной плоскости, не выше и не ниже уложенного рядом фанерного полотна. Кроме этого, они должны быть плотно подогнаны друг к другу.

Возможно, вас заинтересует информация о том, как укладывается инфракрасный теплый пол под ламинат

Укладка водяного пола не требует столь тщательного выравнивания – здесь будет выполняться настил из досок с вырезанными пазами для укладки труб. Но заделку щелей и обработку деревянного основания нужно будет провести обязательно, если на его поверхность не будет монтироваться фанера.

Монтаж водяного теплого пола на деревянное основание

Работу по монтажу водяного «теплого пола» без применения стяжки можно осуществлять несколькими способами.

• Так, на пол укладывают специальные пенополистирольные маты, в которые затем вставляются теплообменные пластины с пазами для трубного контура.

Трубы в теплообменниках, размещенные в специальных пенополистирольных матах для теплых полов

• Такие же пластины могут вставляться в специально оставленные зазоры между досками деревянного пола.

Теплообменные пластины в зазорах между досками

• Еще один вариант, когда в досках деревянного основания фрезеруются пазы, в которые укладываются вначале теплообменники, а потом и трубы.

Пластины и трубы размещены в специально проделанных пазах

Если нет возможности приобрести такие теплообменные пластины, то можно применить другой подход – с использованием алюминиевой фольги. Именно такой варианте будет рассмотрен. Как можно будет убедиться – он вполне доступен для самостоятельного выполнения даже тем домашним мастерам, кто никогда не занимался ранее монтажом никаких теплых полов.

Возможно, вас заинтересует информация о том, что собой представляет насосно смесительный узел для теплого пола

Для выполнения работ потребуются определенные материалы. Их количество будет зависеть от площади комнаты и требуемой эффективности ее обогрева.

• Доска для укладки контура. Ее количество должно быть рассчитано на площадь утепляемого помещения. Изготавливаются такие детали из качественной строганой доски толщиной 45 ÷ 50 мм. Лучше всего сразу в мастерской, помимо обработки точно в размер по толщине, заказать и фрезерование пазов 20 × 20 мм по всей длине – этого достаточно для укладки трубы 16 мм.. Расположение пазов должно соответствовать шагу укладки труб контура. Проще всего сделать так – ширина доски выбирается из расчета требуемого шага укладки, а с одной из ее боковых сторон выбирается «четверть» 20 × 20 мм. Тогда, при монтаже покрытия, пазы автоматически окажутся на нужном расстоянии друг от друга.

Цены на PEX трубы для водяного теплого пола

PEX трубы

Шаг укладки может быть различным – от 100 ÷ 150 мм, если планируется использовать «теплый пол» в качестве основного отопления, и до 300 мм, если требуется только создать дополнительные комфортные условия в помещении. Делать шаг меньше – ненужно, да и трудноисполнимо по технологическим соображениям (трубу под малым радиусом изогнуть довольно сложно). Шаг выше 300 мм приведет к «эффекту зебры» — на полу ощутимы будут теплые и холодные полосы.

Если в распоряжении хозяина дома есть ручной фрезер, то выбрать «четверти» он сможет и самостоятельно.

• Брус для укладки лаг сечением 30×50 мм. Его приобретают из расчета установки на полы с шагом в 500 ÷ 600 мм.
• Фанерные листы (или ОСП) толщиной в 80÷100 мм, также из расчета на всю поверхность пола.
• Утеплитель из вспененного полиэтилена с фольгированной поверхностью толщиной в 5÷6 мм. Его метраж рассчитывается также на всю площадь комнаты.
• Утеплитель, также из вспененного полиэтилена, но не имеющий фольгированного покрытия. Здесь достаточно толщины в 1÷1,5 мм.
• Бесшовная металлопластиковая труба диаметром в 16 мм. Количество метров нужно рассчитать заранее, так как система должна состоять из цельной трубы, без соединений.

Потребуется определенное количество трубы одной бухтой

Проще всего произвести расчет по формуле:

L = k× S / H

L– необходимое количество трубы;

k – повышающий коэффициент, учитывающий повороты контура;

S – площадь пола, на которой будет проводиться раскладка контуров;

H– выбранный шаг укладки.

Коэффициент k можно принять от 1.1 до 1.3 – по мере возрастания шага укладки.

Для облегчения расчета ниже расположен калькулятор:

Калькулятор для расчета требуемой длины трубы контура

Необходимо учесть еще один важный нюанс – максимально допустимую длину контура. Если ее превысить, то в гидравлическое сопротивление трубы может привести с эффекту статического равновесия – давления в системе не станет хватать для обеспечения тока теплоносителя. Контур попросту «запрется».

Для трубы 16 мм лучше не превышать предела в 70 ÷ 80 м, для 20 мм- 100 ÷ 110 м.

Если рассчитанная длина все же получается больше, то придется разбивать помещение на две зоны (а иногда — даже больше), чтобы смонтировать несколько контуров примерно одинаковой протяженности. Но в этом случае уже никак нельзя будет обойтись без установки коллекторного шкафа.

• Фольга толщиной в 50 микрон. Ее понадобится в два раза больше размера площади комнаты.
• Три крана, которые будут установлены на входе и выходе в систему отопления, а также на байпасе между ними.
• Саморезы для закрепления лаг к доскам чернового пола и доски к лагам.
• Скобы и степплер для фиксации фольги на досках.
• Напольное покрытие — линолеум или ковролин.

Возможно, вас заинтересует информация о том, как работает труба-перемычка, или байпас что это

Если основным отоплением решено оставить только теплый пол, то, прежде всего, нужно демонтировать радиатор — это необходимо сделать сразу, чтобы вода из системы не попала на доски и фанеру верхних настилов. Для этого систему отопления временно освобождают от теплоносителя, а затем срезают или откручивают соединения батарей.

Иллюстрация	Краткое описание выполняемой операции
	Когда подготовительные операции закончены, перед монтажом трубы, необходимо хорошо пропылесосить все пазы, освободив их от опилок и строительной пыли.

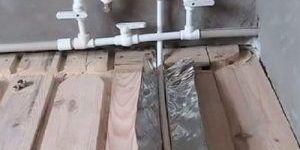

	Следующим этапом сверху пазов в досках, в которые будут укладываться трубы, раскатываются подготовленные полосы фольги от стены до стены.
	Выступающие вверх края фольги складываются, загибаются на предыдущую доску и закрепляется к ней степлером.
	На данном фото хорошо видно, как укладывается труба на поворотах в предусмотренных для нее пазах и закрепляется пластинками.
	На фото показана обратная труба, также «одетая» в фольгу и закрепленная фиксирующими перемычками.
	Обратная труба аккуратно выводится к месту расположения кранов и соединяется с фитингом.
	Утеплитель заворачивается на стены на 100÷150 мм и срезается только после покрытия всей поверхности фанерными листами.
	Так как в рассматриваемом случае предполагается укладка линолеума, то всю поверхность пола поверх утеплителя застилают фанерой. Эту работу нужно проводить очень аккуратно и подбирать размеры листов покрытия таким образом, чтобы их края не попадали на уложенные в пазы досок трубы. Закрепляется этот слой покрытия к доскам с помощью саморезов, шляпки которых утапливаются в фанеру на 1÷2 мм. По завершении монтажа фанеры, рекомендовано провести циклевку всей поверхности. Швы между листами фанеры можно заделать эпоксидной смолой, смешанной с опилками, или герметиком. Если после просыхания материал заделки останется выше уровня пола, его необходимо зачистить.

Инфракрасный тёплый пол на деревянный пол под линолеум

Монтаж инфракрасного пленочного пола представляется менее масштабным и более простым по исполнению. Он, кстати, по своим эксплуатационным характеристикам именно к линолеумному покрытию подходит гораздо лучше, чем водяной.

Цены на инфракрасный теплый пол

инфракрасный теплый пол

Для монтажа такого теплого пола под линолеум потребуются следующие материалы и комплектующие:

• Сама инфракрасная пленка. Ее понадобится меньше, чем площадь комнаты, так как под тяжелую стационарную мебель ее не настилают, во избежание пережатия карбоновых обогревательных полос.

Чаще всего приобретают готовые заводские наборы пленочного «теплого пола» с  полным комплектом всех необходимых расходников и принадлежностей, исходя из требуемой площади покрытия. Терморегулятор сдатчиком обычно приобретаются отдельно.

Комплект пленочного инфракрасного «теплого пола»

• Фольгированный утеплитель, который будет уложен на всю площадь комнаты.
• Полиэтиленовая пленка, которой полностью накрывают закрепленный «теплый пол».
• Фольгированный и строительный скотч.
• Фанера для двух слоев настила.
• Отрезки битумной изоляции (они¸ как правило, входят в комплект пленочного «теплого пола») и обычная изоляционная лента.

Из инструментов для работы потребуется:

• Острый строительный нож.
• Плоскогубцы.
• Ножницы.
• Отвертки.

Иллюстрация	Краткое описание выполняемой операции
	Сверху фанерного настила укладывается встык утеплитель, фольгированной стороной вверх.
	Сначала полотна утеплительного материала пристреливаются степлером к фанерному слою скобами.
	Затем их стыки склеиваются фольгированным или строительным скотчем.
	Далее, необходимо заизолировать битумным изолятором места разреза медной шины, там, где в соответствии со схемой подключения не будет поводиться коммутация.
	Изоляция должна обязательно по всему разрезу закрывать серебряные контакты, соединяющие медную шину с карбоновыми нагревателями.
	В точках подключения электрической цепи на медную шину устанавливаются контактные зажимы.
	Одна сторона зажима должна находиться внутри пленки, а вторая сторона снаружи, снизу, поверх медной полосы.
	Нужно отметить, что в некоторых моделях пленочного пола подключение к электрической цепи проводится с помощью контакта в виде ушка, который фиксируется заклепкой.
	Такие же проемы вырезаются в фольгированном утеплителе для клемм и проводов, зафиксированных в них.
	Следующим шагом, к терморегулятору подводятся кабели питания от домашней сети, пара монтажных проводов от скоммутированного инфракрасного пленочного покрытия и сигнальные провода от термодатчика.
	Следующим этапом на поверхность фанеры расстилается линолеум  — и далее все выполняется уже по технологии его укладки.

Изучив правила монтажа пленочного инфракрасного пола, можно прийти к выводу, что произвести его самостоятельно под силу даже неопытному мастеру. Нужно только подготовить все необходимые материалы и инструменты и действовать согласно инструкциям и схемам, которые всегда к своим изделиям прикладывает производитель.

Возможно, вас заинтересует информация о том, как правильно выполняется утепление деревянного пола в частном доме

Видео: инструкция по монтажу одной из моделей пленочноготеплогопола

Похожие записиОтзывы и комментарииИспользуемые источники:

• https://sdelat-dom.ru/remont/poly/teplye/pod-linoleum/
• https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html
• https://pol-master.com/tepliy-pol/infrakrasnyj-teplyj-pol-pod-linoleum.html
• https://otoplenie-expert.com/elektricheskie-teplye-poly/tyoplyj-pol-na-derevyannyj-pol-pod-linoleum.html
