Экран на батарею отопления своими руками (38 фото): как сделать решетку радиатора, особенности изготовления

Содержание статьи:

Отопительные батареи не всегда имеют эстетичный внешний вид. Особенно это актуально для старых массивных изделий, которые уже не поддаются реставрации. Чтобы скрыть радиаторы, используются специальные декоративные решетки. Они бывают разных видов, стилей, расцветок и рассчитаны на различный бюджет.

Принцип теплоснабжения помещения

Металлические экраны для радиаторов

Декор – это основная функция решеток для батареи. Но радиаторы используются для обогрева жилища, поэтому на пути не должно быть препятствий. Даже самые тонкие экраны понижают теплоотдачу, поэтому следует заранее выбирать изделия с малым процентом поглощенного тепла.

Воздух должен поступать на радиатор снизу, проходить вдоль него, нагреваться и уходить наверх. По такой системе будет обогреваться комната. Поэтому при выборе решетки для батареи нужно следить за тем, чтобы снизу был небольшой зазор, а в верхней части не было крышки. Возможен вариант, когда верхняя крышка имеет большую площадь перфорации.

Многие современные декоративные радиаторные решетки понижают теплоотдачу более чем на 20%. Особенно большой процент тепла теряют экраны в виде коробов, выполненные из массива дерева. Модели с минимальным количеством отверстий и малой площадью перфорации будут неэффективны в действии.

Экран дополнительно защищает радиатор от грязи. Пылевые частицы оседают на горячей батарее и разлагаются под воздействием высокой температуры. В результате окружающая атмосфера загрязняется продуктами разложения, что вредит здоровью людей, особенно аллергиков и астматиков. При установке решетки оседание пыли на радиаторы значительно уменьшается. Периодически нужно чистить экран с помощью тряпки или пылесоса.

Цели и материалы решеток

Принцип обогрева комнаты при помощи радиатора отопления

Кроме декоративной функции решетки выполняют защитную задачу. Они позволяют скрыть и закруглить острые и жесткие грани. Особенно это актуально, если в доме есть маленькие дети, которые могут травмироваться. Экраны на радиатор отопления также не дают возможности обжечься о горячие трубы.

Выполняются экраны из следующих материалов:

Металл. Один из самых популярных материалов экранов для батареи отопления. Изготавливаются из тонкой стали, которая затем окрашивается. От качества окраски зависит длительность эксплуатации. Считаются наиболее оптимальными, так как практически не дают теплопотерь. Металл греется быстро и сам излучает тепло, поэтому в помещении не будет холодно. К преимуществам можно отнести долгое время работы, которое достигает нескольких десятилетий, а также низкую стоимость. Недостаток – не самый эстетичный внешний вид. Есть кованные модели, но для них нужен фон.
Древесина. Дерево является материалом экстра класса. Оно экологично, выглядит стильно и позволяет создавать решетки разных форм. Даже недорогие модели из древесины смотрятся красиво. Но эффективность работы батареи за деревянным экраном значительно снижается. На нагрев древесины требуется большое количество времени. Применение деревянного экрана для батареи отопления
Пластик. Для санузла и ванной комнаты оптимально использование пластиковых экранов. Материал отличается своей гигиеничностью, долговечностью и простотой ухода. Чтобы пластиковая решетка была чистой, ее достаточно промыть. Для экранов батарей применяется термостойкий пластик, выдерживающий нагрев до 60-80°С.
ПВХ. Экраны из этого материала могут изготавливаться как на металлической основе, так и на каркасе из ПВХ или со вставками из ротанга. Отличается широким дизайнерским разнообразием. Есть модели под дерево, мрамор, срез камня, металл. Теплопроводность у ПВХ ниже, чем у металла и дерева, поэтому на обогрев жилища потребуется больше топлива. Материал отличается термостойкостью, долговечностью, отсутствием выделения вредных и токсичных веществ при нагреве. Имеют доступную стоимость. Экран из стекла для радиатора отопления
МДФ. Деревянные модели отличаются высокой стоимостью, поэтому многие заменяют их аналогами из МДФ. Этот материал тоже экологичный и стильный, а цена в среднем составляет 1000-1500 рублей за единицу. Изделие может не полностью создаваться из МДФ – например, могут быть вставки из металла или древесины. Решетка стойко переносит скачки температуры, высокую влажность и другие негативные внешние факторы без видимых деформаций. Из негативных качеств можно выделить большой вес и трудоемкость снятия системы.

Можно встретить решетки на радиаторы из экзотических материалов – к ним относятся бамбук и ротанг. Они выполняют только декоративную роль и вписываются не в каждый интерьер, поэтому применяются редко. В продаже существуют и комбинированные модели. Классическим примером является деревянная рама, на которую натягивается декоративная сетка из другого материала (бамбук, панели из МДФ и ХДФ).

Преимущества и недостатки разных материалов

Деревянные экраны для радиаторов обладают высокой степенью теплоотдачи

Деревянные модели имеют следующие положительные качества:

Долговечность. При правильной эксплуатации дерево практически не теряет своих свойств.
Надежность.
Экологичность. Древесина является природным материалом, который не выделяет вредных веществ.
Высокая степень теплоотдачи.

Объемные деревянные решетки плохо выдерживают скачки температуры. Некоторые модели могут покрыться трещинами уже через несколько сезонов.
Длительность нагрева дерева.

На стеклянный экран можно нанести любой рисунок, подходящий под интерьер

Стеклянные экраны используются нечасто. Но они имеют следующие плюсы:

Цена ниже, чем у дерева.
Легкость монтажа. Установить радиаторную решетку может любой мастер.
Стильный внешний вид. На экран можно нанести рисунки и фотографии методом термопечати под любой интерьер.
Безопасность, легкость ухода, высокая степень термостойкости.

К минусам стеклянных моделей можно отнести хрупкость. Дешевые изделия могут изготавливаться из тонкого стекла, из-за чего их можно случайно разбить. Качественные дорогостоящие экраны выполняются из прочного материала, который практически невозможно повредить.

Пластиковые экраны отличаются простотой ухода, а так же невысокой стоимостью

Преимущества пластиковых моделей следующие:

Привлекательная стоимость. Можно найти экран для радиатора на любой бюджет.
Широкий ассортимент. Есть формы и цвета, подходящие под любой интерьер.
Простота ухода. Пластиковые изделия можно мыть неограниченное количество раз.

Быстро теряют привлекательный внешний вид.
При нагреве могут выделяться вредные вещества. Они могут негативно влиять на здоровье людей. Такие модели запрещено устанавливать в медицинских учреждениях, детских садах и школах.

К плюсам металлических экранов можно отнести стойкость к скачкам температуры и простота монтажа

Плюсы металлических моделей:

Практичность. Экраны неприхотливы и могут устанавливаться в любых условиях.
Стойкость к скачкам температуры.
Прочность. Металл практически не поддается механическим воздействиям и вибрациям.
На металлические решетки не влияет изменение давления и влажности.
Простота монтажа. Их также легко демонтировать.
Низкая стоимость. Связана с простотой технологии изготовления.
Длительность эксплуатации. Связана с неприхотливостью материала и отсутствием реакции на внешние воздействия.
Широкий выбор моделей. Они представлены во всех ценовых диапазонах.

К недостаткам металла можно отнести сложность самостоятельного изготовления. В таком случае лучше купить готовую модель или заказать по индивидуальным размерам и характеристикам.

Остальные материалы практически не используются.

Разновидности экранов

Экран в виде короба используют не часто из-за большого процента теплопотерь

Классификация решеток на радиаторы отопления производится также по конструкции. Каждый вид используется под свой тип батареи и рассчитан на разные способы установки.

Плоские экраны применяются, если радиатор монтируется в нише. Тогда плоскую панель фиксируют на бруски, которые крепятся по периметру ниши. Аналогичным образом на специальные штыри крепятся стеклянные решетки. Такие виды экранов называются «фасадами».

Навесные решетки бывают двух видов – с крышкой в верхней части и без нее. Первые ставятся на батареи вида «гармошка», которые выступают за подоконник. Форма верхней крышки делается такой, чтобы решетка могла фиксироваться на радиаторе. Изделия без крышки крепятся за верхний коллектор радиатора на крючки, которые фиксируются на лицевой панели.

Коробы используются нечасто из-за большого процента теплопотерь. Циркуляция воздуха в подобных моделях затруднена. Необходимы, если требуется закрыть боковые части батареи. По способу фиксации выделяют коробы, которые могут стоять без опоры на специальных ножках, и требующие крепления на стене.

Особенности фиксации

Крепление короба-экрана для радиатора отопления на стене

Основное требование к решеткам на радиаторы – возможность быстрого доступа к отопительными приборам и трубам. Это связано с необходимостью периодического очищения элементов отопления от пыли и грязи. Рекомендуется делать чистку два раза в год. Также случаются аварийные ситуации, при которых мастер должен иметь простой доступ к вышедшему из строя участку. Важно заранее продумать такую систему фиксации, чтобы без сложностей можно было снять экран при необходимости.

Такому требованию соответствуют навесные и приставные экраны. Они снимаются за несколько секунд и так же быстро устанавливаются. Проблемы возникают с плоскими и закрывающими радиаторами, а также коробами. Такие модели рекомендуется крепить к стене на две планки – одна на коробе, а вторая на стене. Верхняя грань должна быть скошенной в сторону решетки. При установке решетки эта часть выполняет роль замка, который несложно снять при необходимости.

Есть и другой вариант установки. На одну планку можно поставить металлические элементы (например, пластины), а на другую магниты. Тогда проблем со снятием и установкой решеток не будет.

Плоские экраны могут фиксироваться и на крючки либо петли. Сделать их просто, но могут возникнуть сложности при установке с попаданием в петлю. Иногда ставят и декоративный вариант решеток с раздвижными дверьми.

Самостоятельное изготовление решетки

Схема изготовления экрана для радиатора своими руками

Магазины предлагают огромный ассортимент экранов из разных материалов, с различными формами, вариантами исполнения и расцветками. Но при желании можно самостоятельно сделать декоративную решетку своими руками. Работа несложная, все необходимые материалы можно купить в любом строительном магазине. Профессионального оборудования не требуется.

Чтобы создать экран на батарею, потребуется следующий инструмент:

Материал решетки. Обычно применяется МДФ или ДСП, так как с ними проще всего работать.
Ножовка.
Строительный клей.
Листовая стальная сетка для лицевой стороны и боковых частей.
Металлический лист для отражателя.
Гвозди, шурупы, фиксаторы.
Рулетка, карандаш.

Первый этап – это измерение. Необходимо замерить высоту и ширину радиатора. К каждому полученному значению следует добавить по 1

Из металла можно сделать решетку для экрана или же каркас полностью

0 см. К высоте можно прибавить чуть меньше – 5 см. Далее замеряется глубина батареи, и к ее величине добавляется 2,5 см. Аналогичным образом измеряется размер будущей крышки. Ее финальные габариты должны превышать размеры боковин на 2-3 см.

Нарезка деталей. Лицевая часть создается из листов МДФ или ДСП. Из них вырезаются прямоугольные детали шириной примерно 11 см. В зонах прикосновения следует сделать углы по 45° для удобства соединения.

На задней части устанавливается отражатель из металла. Размеры должны быть примерно такими же, как у декоративной крышки. Он позволяет уменьшить потери тепла и направить инфракрасные волны в центр помещения.

Далее ставится листовая стальная сетка. Она выполняет роль каркаса, на который потом собираются все ранее вырезанные элементы.

После того как решетка собрана, можно производить установку на батарею.

Если нет возможности самостоятельно сделать экран, можно оформить заказ по индивидуальным размерам.

Как установить решетку на батарею

Безусловно, радиаторы или прочие отопительные конструкции присутствуют в каждом доме, потому в некоторых случаях более выгодно будет установить подобную конструкцию самостоятельно. Если учесть, что в качестве материала основной системы используется чугун, то процесс маскировки батареи может быть достаточно аккуратным и простым.

Следует также учесть, что решетка на батарею своими руками из дерева будет самым оптимальным вариантом, так как его достаточно просто приобрести и обработать, к тому же нет необходимости приобретать специальную технику для установки. Как сделать решетку на батарею, смотрите на видео:

Весь процесс заключается в следующем:

.Для начала необходимо замерить батарею, включая ее ширину и длину, расстояние между низом батареи и полом, а также между передним краем и стеной. Затем следует определить размер припуска, который потребуется при установке деталей самого экрана для батареи отопления. Также следует наметить как минимум две точки крепления экрана к полу и стене.
Далее стоит определиться с материалом. Если решетка для батареи своими руками изготавливается из дерева, то для каркаса используется дерево, а вот сетка делается из тканевых лент.
Затем, приступаем к вырезанию деталей необходимого размера, а также хорошо их обрабатываем, чтобы минимизировать разрушение породы.
Собираем каркас из металлических реек, которые крепятся при помощи саморезов.
Потом крепим созданную каркасную конструкцию на место.

В качестве альтернативы можно натянуть пластиковую сетку, так передняя часть будет сплошной и на нее можно будет поклеить обои.

Преимущества использования декоративных элементов

Подобные элементы декора используют для батарей по нескольким причинам:

Улучшение эстетических свойств помещения. Например, создание красивого акцента в комнате.
Защитная функция от прикосновения к горячей батарее. Это особенно актуально, если есть маленькие дети.
Упрощает уход за радиаторами.

Многофункциональный экран можно сделать в нескольких вариантах:

Плоский – ограждает батарею, находящуюся в нише.
Закрытый короб применяется в том случае, когда необходимо закрыть радиатор целиком.
Навесная крышка предназначена для того, чтобы прикрыть радиатор, выступающий из подоконника.

Немного о теплотехнике и решетках на батареи

Даже если решетки на радиаторы нужны вам для декорирования, не стоит забывать о том, что батареи должны обогревать помещение. Любой экран снижает теплоотдачу, даже самый ажурный и тонкий. Другой вопрос, что один понизит количество передаваемого тепла на 10-15%, а другой — на все 60% или даже больше. Вряд ли вам захочется сидеть в красивом, но холодном помещении, так что при выборе декоративной решетки надо учитывать и то, как буде распространяться тепло.

Принцип переноса тепла от радиатора отопления без решетки изображен на рисунке. Основная идея в том, что воздух должен поступать снизу, проходить вдоль батареи, нагреваться, уходить вверх. Так и работает наше отопление. При выборе решетки или экрана, надо помнить об этом. Для нормальной циркуляции воздуха необходимо чтобы внизу был зазор, а в верху — не было крышки. В крайнем случае крышка должна иметь большую площадь перфорации.

Неплохой вариант — большие отверстия позволяют свободно двигаться воздуху

Но если посмотреть на многие из декоративных решеток, можно сразу сказать, что в помещении будет холодно. Особенно этим страдают решетки на радиаторы отопления в виде короба, которые имеют стенки со всех сторон. Если они очень ажурные, как на фото вверху, беды особой нет, но если сделаны из массива дерева (как на фото внизу), почти без перфорации или с минимальными отверстиями, будьте готовы к неэффективности отопления.

Сверху батарея закрыта солидным слоем древесины без отверстий

Дерево, конечно эстетичный материал, но обладает высокой теплоемкостью. Пока древесина не нагреется, в помещении будет холодно. А так как массив находится над радиатором и нет никаких отверстий для циркуляции, радиатор под такой решеткой будет горячим, но в помещении будет холодно.

Технология изготовления

Перед тем как приступить к изготовлению ограждения для батареи стоит выбрать подходящую конструкцию: навесную или опирающуюся на пол в комнате.

Затем выполняется чертеж, и подбираются инструменты с материалами.

Материалы и инструменты

Для изготовления понадобятся следующие материалы и инструменты:

Лист ДСП.
Специальная кромка для отделки с клеевым термическим слоем с тыльной стороны.
Винты и уголки из металла.
Степлер со скобами либо маленькие гвозди с молотком.
Утюг.
Нож.
Наждачная бумага.

Разметка и замеры

Сначала необходимо выполнить разметку расположения на стене и необходимые замеры. Отмечаем места крепления для размещения панели. Делаем простой схематичный чертеж с важными размерами.

Из ДСП делаем четыре стенки для каркаса. Можно приобрести уже изготовленные детали. Соединяем стенки между собой с помощью металлических уголков.

Выполняем из кромки решетку и фиксируем ее части на каркасе при помощи маленьких гвоздей и мебельного степлера. Длина кромочного материала рассчитывается по формуле L(длина кромки)=(a (длина изделия)*b(ширина)*1.3)/c(ширина кромки).

Отверстия на решетке должны быть одинакового размера, для этого надо сделать предварительные разметки на каркасе или специальный шаблон. С лицевой стороны решетку надо прогреть утюгом при высокой температуре. В результате этой процедуры разогретый клей соединит элементы решетки в местах пересечения и придаст ей большей жесткости.

Этой же кромкой необходимо выполнить отделку торцевых частей каркаса. Прикладываем кромку к торцу и приглаживаем утюгом. Ножом срезаем выступающие края кромки. Выделяющиеся края шлифуются наждачной бумагой.

Закрепление

Если предполагается расположение экрана вплотную к стене, то его просто вставляем. Если же запланирован подвесной вариант, то надо выполнить еще несколько манипуляций.

В каркасе делаем выемки в местах состыковки с трубами отопления. Затем декоративное ограждение одевается на трубы с помощью специальных пазов.
В размеченных местах нужно прикрепить металлические уголки.
Затем загибаем края уголков на 10 мм вверх и на полученные крючки подвешиваем сделанную панель.

Ограждающий экран – это замечательное решение для разных приборов отопления. Если все сделать правильно и выбрать качественный материал, то можно самостоятельно создать прекрасный элемент декора.

Как сделать защитную сетку на решётку своими руками

Уже готовые защитные сетки могут быть выполнены из таких материалов, как:

алюминий;
сталь;
карбон;
пластик.

Алюминий — лёгкий, но прочный металл, который отлично справляется с защитой системы охлаждения. Не менее эффективны сетки из стали. Для защиты радиаторов спортивных и гоночных автомобилей обычно используют карбоновые сетки, однако они отличаются высокой стоимостью.

Наиболее популярным материалом для самостоятельного изготовления сетки является обычный пластик. С ним легко работать, а его стоимость позволяет совершать некоторые ошибки.

Материалы и инструменты для тюнинга

Для работы вам в первую очередь понадобится сама сетка, которую можно приобрести практически в любом строительно магазине. Для этих целей отлично подходит сетка Рабица, хотя и другие варианты тоже приемлемы. Материал, будь то пластик, алюминий, сталь или даже карбон, остаётся на ваше усмотрение.

Сетка Рабица хорошо подойдёт в качестве основы

Итак, для работы над сеткой вам понадобятся:

сама сетка;
бумага;
обычные ножницы и инструмент по металлу;
кусачки по металлу;
карандаш и маркер.

Создание своими руками

Все ваши дальнейшие действия зависят от формы решётки радиатора. Если она довольно ровная, с относительно прямыми углами и чёткими линиями, вам достаточно лишь замерить длину и ширину решётки, а потом раскроить сетку в соответствии с этими параметрами. Однако изготовление значительно усложняется, если деталь обладает сложной формой с большим количеством изгибов или острыми углами.

Для того чтобы изготовить лекало, вам нужно будет сделать следующее:

</ul></ul></ul>

Приложите лист бумаги (или склеенные листы) к решётке радиатора. Плотно прижмите, чтобы хорошо видеть его форму, а затем обведите по контуру.
Вырежьте получившуюся фигуру из бумаги.
Приложите лекало к сетке и раскроите её. Если вы собираетесь устанавливать сетку с внешней стороны решётки, то обязательно оставьте припуски около 0,5 см со всех сторон.
Кусачками уберите всё лишнее.

Процесс изготовления защитной сетки на фото

Вырежьте из бумаги лекало, совпадающее по форме и размеру с решёткой радиатора

Вырежьте сетку по лекалу

Отрежьте всё лишнее и ваша сетка готова

Если сетка слишком мелкоячеистая и мягкая, можно использовать вторую сетку с более крупными ячейками в качестве каркаса. Вырежьте нужную форму по тому же принципу, а затем соедините обе детали.

Ваша сетка готова. Теперь осталось окрасить её и установить на решётку.

Металлические решетки на батареи

Что касается основных преимуществ такого типа решеток, то здесь можно отметить такие, которыми даже деревянная решетка на батарею не может похвастаться:

хорошая влагоустойчивость, что особенно актуально в случае сильной конденсации прилегающих перекрытий;
способность легко перекрашиваться в разнообразные цвета и фактуры, может быть закрыта даже батарея плинтусного типа ;
беспрепятственный и доступный процесс ухода;
является токсически безвредным даже в случае высокой степени нагрева;
абсолютно не зависит от типа микроклимата в помещении;
высокая прочность и устойчивость к деформациям.

Экран для батареи отопления своими руками

На сегодняшний день уже мало кого можно удивить дизайнерскими решениями по оформлению радиаторов отопления. Гораздо реже встречаются обычные, ничем не приукрашенные и никак не оформленные радиаторы. Основными приемами по декоративному оформлению выступают креативное окрашивание или экран – эстетическое покрытие, не препятствующее движению теплого воздуха. И если об окрашивании радиаторов и выборе краски без запаха вы узнали в нашей предыдущей статье, то здесь мы поговорим о том, как сделать экран для батареи отопления своими руками, с подробной фото и видео инструкцией. Как? Читайте дальше.

Помимо того, что экран выполняет декоративную функцию, нельзя не упомянуть и о богатом функционале. С одной стороны, он препятствует накоплению пыли в секциях радиатора, где очень сложно ее достать. С другой, оберегает детей от травм и ожогов. Некоторые мастера умудряются превратить обычные экраны в столики-трансформеры, откидывающиеся при необходимости. Нередко на такие экраны устанавливают небольшие крючки, что позволяет в зимнее время сушить одежду.

Важно! Правильно сделанный экран не препятствует движению теплого воздуха от радиатора. Примечательно то, что такой декоративный элемент может закрывать любой вид радиаторов

Хотя некоторые из них, например, дизайн-радиаторы сами по себе являются эксклюзивом, поэтому в дополнительном декоре не нуждаются. О таких радиаторах вы можете узнать в нашей статье «Стальные радиаторы отопления »

Примечательно то, что такой декоративный элемент может закрывать любой вид радиаторов. Хотя некоторые из них, например, дизайн-радиаторы сами по себе являются эксклюзивом, поэтому в дополнительном декоре не нуждаются. О таких радиаторах вы можете узнать в нашей статье «Стальные радиаторы отопления ».

</ul></dl></dl></dl></h4></ol>

Большое распространение получили декоративные решетки на радиаторы отопления. Широкий ассортимент моделей, отличающихся дизайном, цветом, материалом изготовления, способом фиксации гармонично вписываются в любой интерьер – от классического до современного. При этом изделия выполняют главную функцию – не препятствуют эффективному отоплению жилого помещения.

Накладной фасад на радиатор отопления

Для чего нужен экран на батарею

Правильно выбранный декоративный экран не только замаскирует непрезентабельный вид радиатора, но станет естественным дополнением интерьера, подчеркнет его стиль и цветовую гамму.

Экран из пластика в современном стиле

Выделяют несколько функций, которые выполняют экраны радиатора:

Являясь техническим прибором с выступающими элементами – острыми краями, кранами, вентилями, батарея отопления несет некоторую опасность. Также стоит учесть, что иногда температура поверхности батареи довольно высока и прикосновение к ней может вызвать ожог. Поэтому экран выполняет защитную функцию. Особенно актуально это в семье с маленькими детьми.
За счет правильного выбора материала изготовления изделия, оптимального подбора расположения и размеров отверстий, можно улучшить конвекцию батареи и повысить эффективность процесса обогрева. Например, при помощи металлической модели экрана можно увеличить площадь нагрева.
Декоративные возможности экрана для радиатора очевидны – не всегда батарея уместно выглядит в интерьере. Своим внешним видом она может испортить все впечатление, «сломать» тонко выверенную и продуманную концепцию оформления. Накладка, выполненная в том же стиле, что и интерьер, органично в него впишется, и не будет выделяться на общем фоне.
В силу своей конструкции батареи старого образца наиболее подвержены быстрому загрязнению труднодоступных мест, в которых скапливается пыль и мусор. Чтобы поддерживать в идеальной чистоте такую конструкцию уходит масса времени и сил. С помощью экрана вопрос чистоты решается кардинально – батарея надежно защищается от загрязнений, а сам экран не требует сложного ухода и всегда выглядит опрятно.

Рисунок перфорации подбирается с учетом стиля оформления помещения

Как влияет экран на отопительный процесс

В погоне за внешней красотой изделия не стоит забывать о его функциональности – экран не должен мешать эффективному теплообмену в помещении. Не стоит бояться, что после установки решетки на батарею тепло будет задерживаться, что спровоцирует повышение затрат на отопление жилья. При подборе правильной конструкции таких проблем не возникнет. Более того, с помощью особой компоновки и конфигурации элементов экрана можно даже повысить объем поступающего тепла.

Чем больше отверстия, тем эффективнее теплообмен

Если понимать принцип работы стандартного радиатора отопления, то и с выбором правильной конструкции декоративного экрана не возникнет проблем.

Принцип работы батареи отопления

Нагреваясь, радиатор отопления передает тепло в помещение в результате движения нагретых воздушных масс (процесс конвекции) и посредством прямого теплового (инфракрасного) излучения.

Принцип работы радиатора

Эффективность и приоритетность каждого из двух вариантов передачи тепловой энергии может меняться. Влияет на это конструкция радиатора, температура теплоносителя и воздуха в помещении, наличие препятствий на пути теплового потока.

Так, при не слишком низких температурах, чугунные батареи отдают тепло по принципу конвекции, но после повышения температуры теплоносителя до 70 градусов и выше, тепло передается уже при помощи инфракрасного излучения.

Основные способы отдачи тепла

Вывод. Максимально эффективную работу радиатора отопления можно обеспечить при эффективной теплоотдаче обеими способами.

Так, чтобы обеспечить свободную циркуляцию воздуха, конверторный радиатор оснащают решеткой, не имеющей верхнюю горизонтальную панель.

Распределение теплого воздуха

Цены на популярные модели радиаторов отопления

~~Радиаторы отопления~~

Что учесть при выборе решетки

Главное правило, которое должно соблюдаться при выборе решетки – ее конструкция не должна создавать помех для свободной циркуляции прогретого воздуха и прохождения инфракрасного излучения. Это возможно, если передняя панель решетки будет оснащена достаточным количеством отверстий, составляющим не меньше 50% от всей площади, а сверху над батареей будет обеспечено свободное прохождение теплого воздуха.

Отверстия сверху не должны препятствовать конвекции

Также рекомендуется, чтобы материал изготовления обладал отличной теплопроводностью и свободно пропускал воздух в помещение. Если внутреннюю поверхность экрана окрасить в черный или темный коричневый цвет, то поглощение тепла будет происходить лучше.

Из какого материала делают декоративные решетки

Защитные экраны для батарей изготавливаются из разных материалов: алюминия, стали, меди и бронзы, древесины, МДФ, стекла и пластика. Каждый из этих материалов обладает определенными качествами, влияющими на внешний облик, способ крепления и энергоэффективность изделия.

Материал изготовления должен сочетаться с отделкой помещения

Главным условием является не токсичность материала после его нагревания и отсутствие специфического запаха.

Дерево

Декоративные экраны, изготовленные из натуральной древесины, наполняют помещение особой атмосферой уюта и тепла. Популярность этого материала для изготовления накладок на батареи обусловлена природным происхождением материала, его неповторимым природным рисунком и фактурой, податливостью в работе и уникальным свойством выделять в окружающую среду при нагреве природные фитонциды и антисептики, формирующие оптимальный, здоровый микроклимат.

Деревянная модель в современном стиле

Древесина в зависимости от породы, обладает определенной мягкостью и легко поддается художественной обработке. Это свойство позволяет изготовить экран в любом стиле – от классического до современного.

Резной экран

Что касается стоимости, то это наиболее дорогостоящий вариант. Часто выполняется под заказ по индивидуальным замерам и эскизам. На стоимость также влияет порода древесины. В среднем стоимость изготовления изделий под заказ начинается от 5000 рублей.

Минималистический стиль, обеспечивающий эффективность отопительного прибора

Древесина боится воздействия влаги и температурных перепадов. Защитить ее можно при помощи обработки готового изделия несколькими слоями лака на водной основе.

Дизайн в классическом стиле

Обратите внимание! Деревянные экраны не совместимы радиаторами конверторного типа, так как конструкция решетки предполагает установку верхней панели, которая полностью или частично перекроет выход теплого воздуха.

Цветовая гамма изделия должна органично сочетаться с текстилем

Отличной теплопроводностью обладают конструкции из ротанга. Им присуща декоративность натурального материала и высокая теплопроводность.

Металл

Для изготовления металлической решетки применяется перфорированный металлический лист с мозаичным декоративным рисунком, выполненным из отверстий различной формы. Такая панель отличается высокой теплоотдачей, аккуратным и элегантным дизайном.

Металлическая решетка

Сюда же относят сетчатые решетки, ячейки которых имеют разную форму и размер.

Поверхность металла может быть не только окрашенной однотонной, но и со сложным рисунком – имитацией пород древесины.

Навесной сетчатый защитный экран с боковыми стенками

При окрашивании металлических экранов применяют порошковый способ нанесения краски. Это позволяет защитить металл от коррозии, повышает стойкость поверхности к механическим воздействиям и выгоранию.

К преимуществам металлического экрана для радиатора относят следующее:

Простой монтаж и демонтаж.
Небольшой вес.
Широкий ассортимент.
Доступная стоимость.
Простой уход.
Влагостойкость.
Универсальность.
Возможность обновления и смены цвета.
Высокая теплопроводность.
Долговечность.
Стойкость к деформации при воздействии высоких температур.

Навесной экран без боковых стенок не препятствует циркуляции воздуха

Отдельно стоит отметить кованые металлические решетки, изготовленные на заказ, имеющие значительный вес и большую стоимость.

Стекло

Современные стеклянные панели для радиаторов отопления отличаются легкими изысканным дизайном. Стоимость таких изделий довольно высокая. С лицевой стороны на панель наносится декор в технике, позволяющей работать со стеклом – это может быть фотопечать, тонировка, пескоструйная обработка. Внешне хрупкое изделие на самом деле является триплексом толщиной не менее 8 мм – разбить его довольно проблематично.

Стильный экран из стекла с фотопечатью

Сплошной экран полностью закрывает батарею, а теплые потоки воздуха проникают через верх и низ – конвекционным способом. В этом случае инфракрасное излучение не проходит.

К преимуществам экранов из стекла относят следующее:

Доступную стоимость (по сравнению с изделиями из древесины).
Экологичность и безопасность материала.
Простой монтаж.
Декоративность, оригинальность и возможность оформления под заказ.
Высокая термостойкость.
Простой уход.

Матовое стекло – универсальный декор

Пластик

Пластиковые экраны могут быть полностью изготовлены из ПВХ или иметь металлическую основу. Поверхность пластикового изделия может имитировать любые породы древесины, камня и другие текстуры.

Пластиковая конструкция

Стоимость изделий из пластиков низкая, но и теплопроводность тоже. Эксплуатационный срок изделий тоже нельзя назвать долговечным, хотя качественный пластик обладает необходимой прочностью и термостойкостью.

Пластик прост в уходе, но стоит помнить, что моющие средства не должны содержать в своем составе абразивные частицы.

Экран из МДФ

Наряду с пластиком, бюджетным материалом для изготовления решеток радиатора является МДФ, который лучше, чем ПВХ имитирует текстуру настоящего дерева.

Конструкция из МДФ

Плиты МДФ обладают отличными эксплуатационными свойствами:

Они имеют эстетически привлекательную поверхность.
Устойчивы к температурным перепадам.
Не подвержены деформациям.
Обладают влагостойкостью.
Представлены в широком ассортименте форм и оттенков.

Конструкция может имитировать камин с полкой

При изготовлении деревянных моделей экранов МДФ может применяться для удешевления стоимости конструкции при изготовлении скрытых конструкционных элементов. Преимуществом МДФ перед древесиной является более высокая стойкость к механическим воздействиям.

МДФ поддается обработке, что позволяет разнообразить дизайн изделий

МДФ подвергается художественной резке, поэтому решетка может быть украшена причудливыми узорами и рисунками.

Многообразие оттенков и типов перфорации для экранов из МДФ

Какие бывают виды конструкций экранов

Решетки радиаторов различаются конструктивно и по способу их фиксации. Так, легкие экраны небольшой толщины одевают поверх батарей. А изделия из натуральной древесины из-за большого веса и массивности конструкции, закрепляют к полу и стенам. При этом необходимо за счет съемной решетки обеспечить доступ к трубам и вентилям.

Достоинства декоративных решеток

Таблица 1. Разновидности декоративных экранов.

Иллюстрация	Тип конструкции	Описание
	Плоский фасад	Используется при расположении батареи в нише – существующей или смонтированной из гипсокартона.
	Навесной экран	Крепится сверху на радиаторы. Может быть оснащен крышкой с перфорацией.
	Короб	Закрывает батарею со всех сторон. Сверху выполнен в виде глухой или перфорированной столешницы. Не самый лучший вариант, так как препятствует циркуляции воздуха.

Цены на радиаторные решётки

~~Радиаторные решётки~~

Видео — Обзор экранов и решеток для батарей

Монтаж металлического короба — пошаговая инструкция

Способ фиксации и конструкция декоративного экрана должны обеспечивать простой доступ к батарее для ее обслуживания и оперативного решения аварийных ситуаций. Подобными качествами обладает приставной или навесной экран из металла.

Легкая навесная модель

Таблица 2. Пошаговая инструкция монтажа металлического короба.

Иллюстрация	Описание
	Шаг 1. Перед тем как отправляться в магазин за покупкой готового изделия или заказать экран по индивидуальным данным, необходимо снять все размеры: глубину, высоту и ширину изделия.
	Шаг 2. На стену наносят разметку под крепеж. Сначала обозначают линию.
	Шаг 3. На линии отмечают точки для сверления.
	Шаг 4. Просверливают отверстия под дюбели.
	Шаг 5. В готовые отверстия вставляют дюбели.
	Шаг 6. Вкручивают саморезы.
	Шаг 7. Между стеной и шляпкой самореза должно остаться свободное пространство от 1 до 2 мм.
	Шаг 8. Экран навешивают на саморезы

Самостоятельное изготовление короба из гипсокартона — пошаговая инструкция

Аккуратный короб из гипсокартона для фиксации плоского декоративного экрана можно изготовить самостоятельно.

Таблица 3. Пошаговая инструкция изготовления короба из гипсокартона.

Иллюстрация	Описание
	Шаг 1. Направляющий профиль для гипсокартона (27 х 28) используют для изготовления реек, длина которых равна параметрам изготавливаемой конструкции.
	Шаг 2. В направляющую с одной стороны помещают профиль.
	Шаг 3. Изготавливают отверстия.
	Шаг 4. Каркас собирают, контролируя его геометрические параметры при помощи строительного уровня.
	Шаг 5. Фиксируют панели гипсокартона.
	Шаг 6. В гипсокартоне вырезают отверстие и устанавливают декоративный экран.

После монтажа, короб красят в желаемый цвет под интерьер комнаты.

В дополнение, рекомендуем вам нашу статью, по теме — Балясины из дерева, где мы рассмотрели их виды, а также, пошаговую инструкцию самостоятельного изготовления.

Стоимость декоративных экранов

Немаловажная роль при выборе экрана для батареи отводится его стоимости – порой она имеет решающее значение. Цены на эти изделия колеблются от 230 руб. до 8000 руб. и выше в зависимости от материала изготовления.

Таблица 4. Средняя стоимость на некоторые виды декоративных экранов

Материал	Габариты, мм	Средняя стоимость по состоянию на март 2019 года, рублей
Сталь	610 х 690 х 142	740
МДФ	от 960
ХДФ	610 х 1210 х 3	1000
ХДФ	600 х 900 х 200	2000
ХДФ	610 х 910 х 3	890
ХДФ	600 х 900 х 5	695

Содержание

Ремонт в квартире завершен, но старые батареи или даже новейшие радиаторы отопления привлекают внимание, выбиваясь из тщательно продуманного образа помещения. Замаскировать их, вписав в единый стиль комнаты, поможет декоративный экран. Несмотря на имеющееся в продаже большое количество готовых решений, не всегда они подходят для конкретного помещения по размерам, оформлению, функциям.

Но если вы из тех мастеров, что любят и умеют привнести изюминку в интерьер своего жилища, то вам будет интересно узнать, как в домашних условиях изготовить экран на батарею отопления.

Функции решетки для радиатора

Применение декоративных изделий для батарей дает их владельцам ряд преимуществ:

Батареи эффективно замаскированы, что преображает комнату, сохраняя единый и неповторимый стиль интерьера.
Радиаторы защищены от пыли, что облегчает уход за ними и увеличивает срок службы.
Домочадцы защищены от возможности случайно обжечься или удариться о выступающие части радиатора.

Если вы проектируете и создаете щит на радиатор самостоятельно, то можете наделить его дополнительными функциями:

Правильная конструкция экрана поможет воздушным потокам равномернее распределяться по комнате.
Верхнюю крышку можно выполнить в виде полочки для книг, лампы, интерьерных мелочей.
Экран можно оснастить откидным столиком, за которым приятно выпить чашечку чая или почитать книгу.
Предусмотрев накладку с крючками, владелец щита получит в отопительный сезон сушилку для одежды.

Имея на вооружении все разнообразие представленных на рынке материалов, их расцветок и текстур, богатую фантазию и небольшой опыт, можно создать эксклюзивный экран, который идеально впишется в интерьер и будет выполнять все возложенные на него функции. Сегодня достаточно популярна радиаторная ажурная модель.

Как работает система отопления?

Если вы боитесь, что закрыв отопительные приборы экранами, в комнате станет прохладнее, то это не так. Правильно выбранная конструкция, учитывающая принципы работы радиатора, не снижает степени его теплоотдачи.

Отопительные приборы осуществляют передачу тепла двумя способами – конвекция (смешивание холодных и теплых воздушных масс) и лучистая энергия (мощность излучения тем выше, чем больше температура радиатора).

Батареи начинают нагревать воздух сначала за счет конвекции, но с повышением температуры интенсивнее идет инфракрасное излучение. Отопительные приборы, изготовленные с учетом новейших технологий, способны улавливать меняющиеся внешние условия, перераспределяя потоки энергии, чтобы повысить ее передачу.

Допустим, циркуляция воздуха затруднена портьерой или декоративным щитом. Современный радиатор начнет повышать температуру передних панелей, чтобы теплоотдача начала происходить не конвекционно, а за счет инфракрасного излучения. Это свойство заметно увеличивает эффективность работы радиаторов.

При любом типе радиаторов необходимо, чтобы лицевая панель декоративного экрана имела множество отверстий, а между панелью и радиатором было достаточно места для образования воздушной прослойки. Таким образом, не будет нарушаться передача тепла посредством конвекции.

Если поместить за отопительный прибор подложку с теплоотражающими свойствами, а изнаночную поверхность экрана сделать черного цвета, это позволит увеличить теплоотдачу за счет инфракрасного излучения.

Разновидности аксессуара

В зависимости от того, какой способ установки выбран, различают три типа экранов:

трехсторонний короб с крышкой (тумба);
плоская панель;
навесной экран.

Если нужно полностью скрыть батарею, используют конструкцию в виде закрытого короба с крышкой. Радиатор в нише или под подоконником маскируют щитом в виде плоской панели. Если радиатор выступает из-под подоконника, то используют навесной экран, состоящий из крышки и плоского фасада.

При изготовлении декоративного щита можно выбрать такие материалы или их сочетания:

металл;
дерево;
пластик;
стекло;
плиты МДФ, ДСП, ДВП.

Щит из металла отлично проводит тепло. Металлическому изделию можно придать весьма изысканный вид с помощью перфорации или сварки по наброскам заказчика. Но чтобы работать с металлом самостоятельно, нужны навыки и оборудование.

Экраны из древесины экологичны, выглядят благородно. При этом дерево – податливый материал, весьма простой в обработке. Но деревянные щиты под воздействием горячего воздуха и влажности склонны к деформации и пересыханию, поэтому подбирать нужно качественную, просушенную древесину, а готовый экран пропитывать специальными средствами.

Пластик подкупает своей доступностью, богатым выбором цветов, легкостью в обработке. Но он недолговечен, от высокой температуры деформируется, выделяет небезопасные для человека вещества. Поэтому пластиковые экраны не следует устанавливать там, где живут люди.

Экраны из закаленного стекла прочные, само стекло толстое, с уже обработанными краями. Декорировать стекло можно практически любым рисунком, дополнить светодиодной подсветкой. Стеклянные экраны относят к категории элитных моделей, стоят они недешево.

МДФ-экраны – наиболее распространенный вариант оформления отопительных приборов. Плиты из мелкодисперсионной фракции по своему качеству мало отличаются от древесины, за ними легко ухаживать, с ними легко работать. Экраны из МДФ отличаются богатством цветовой палитры, разнообразием текстур и стилей.

При изготовлении декоративных щитов креативные мастера могут использовать нетипичные материалы, например, плотную ткань.

Как сделать своими руками?

Изготовление щита на устройство отопления начинается с выбора желаемой конструкции. Исходить нужно из расположения радиатора, имеющихся навыков обработки различных материалов, доступности рабочих инструментов и имеющихся материалов. В домашних условиях проще всего будет изготовить либо экран-короб, либо щит-решетку. Рассмотрим, как изготовить такие экраны самостоятельно.

«Короб»

Самым популярным у домашних мастеров является экран в виде короба. Вариантов изготовления панелей для такого короба масса, как и применяемых материалов. Рассмотрим самый доступный и легкий в создании короб из ячеистой сетки, обрамленной рамкой. Для начала нужно приготовить то, из чего и при помощи чего будем делать.

Инструменты и сырье

панели мелкодисперсионной фракции (МДФ) или древесно-стружечные плиты (ДСП), по цвету гармонирующие с интерьером комнаты;
металлическая ячеистая сетка;
лист металла или фольга для заднего теплоотражательного элемента;
ножки (дюбели, крепежные крюки; анкеры, болты);
ножовки по дереву и по металлу;
дрель;
наждачная бумага;
клей, небольшие гвоздики, мебельный степлер;
крепежные материалы (скобы, шурупы, уголки).

Алгоритм действий

Экран-короб – это коробка без задней стенки. Передняя и торцевые панели короба – это плоскости из металлической сетки, обрамленные декоративной реечной рамкой. Такой вариант выглядит красиво и не мешает теплоотдачи батареи. Крышку экрана выполняют либо из сетки (по аналогии с фасадной панелью), либо из цельного полотна.

Процесс изготовления состоит из снятия мерок, прорисовки эскиза и создания выкроек, перенесения выкроек на полотно, выкраивания деталей, сборки, декорирования в соответствии со стилистикой помещения.

Снятие мерок, создание эскизов

Начинают работу по созданию экрана-короба с определения параметров и прорисовки эскиза будущего изделия.

Снимают мерки с батареи – высоту и ширину. Для оптимального размера фасадной панели значение высоты увеличивают на 5 см, а ширины – на 10 см.
Измеряют глубину батареи. Получившееся значение увеличивают на 2,5 см. Таким образом, получают ширину торцевых деталей (высота их будет равна высоте фасадного экрана). На выкройке отмечают местонахождение труб.
Определяют размеры крышки. Ее длина – это ширина фасадной панели, а ширина на 1-2 см больше ширины торцевых панелей.
Окантовочная рамка по длине равна сумме срезов всех панелей, а по ширине соответствует желанию мастера (для фасада ширину рамки рекомендуют делать равной 11 см).

Отдельные детали экрана раскраивают, придерживаясь следующего алгоритма:

Получившиеся выкройки перерисовывают на металлическую сетку и вырезают или выпиливают по контуру. Необходимо подготовить один элемент для фасада, два – для торцов короба и один элемент для крышки (если не предполагается цельная крышка). На деталях торцевых панелей предусмотреть места входа и выхода труб отопления.
Из древесно-стружечных плит или МДФ выпиливают элементы для обрамления ячеистого элемента (четыре рейки для фасада, восемь реек для торцевых панелей и четыре рейки для крышки). Если крышка будет цельной, то ее выпиливают по выкройке из ДСП или МДФ.
Концы получившихся реек спиливают под углом в 45°, предварительно сделав разметку. Спилы шлифуют наждачной бумагой.

Сборка

Когда основные элементы приготовлены, можно выполнять сборку. Четыре рейки фасада фиксируют между собой столярным клеем и дополнительно подбивают гвоздиками. По этому же принципу собирают рамки торцевых элементов и крышки. С обратной стороны к рамке крепят степлером металлическую сетку.

Готовые панели соединяют вместе: к фасаду крепят сначала одну торцевую панель, потом вторую. В последнюю очередь закрепляют крышку. После окончания сборки готовый щит можно декорировать.

Монтаж

Прежде чем установить короб, на стену за отопительным прибором приклеивают теплоотражатель (металлический лист или фольгу). Размеры теплоотражателя не особо важны – по размеру радиатора, по размеру короба или немного меньше. Из металла или фольги вырезают деталь и крепят ее к стене за батареей. Затем можно монтировать сам короб.

Выбирают один из вариантов установки:

Ножки. Ко дну короба крепят металлические уголки с мебельными ножками (выбирайте ножки с возможностью регулировки высоты). Выставляют необходимую высоту ножек и монтируют экран.
Дюбели с крючками. Приставив экран к тому месту, где он будет висеть, на стене помечают, куда вбивать дюбели. Выполняют в этих местах отверстия, вбивают дюбели. Монтируют крепежные крюки, на которые вешают короб.
Анкеры с болтами. Намечают места, куда следует забить анкеры, сверлят отверстия, вбивают анкеры, в них закручивают болты. На болты монтируют декоративный экран-короб.

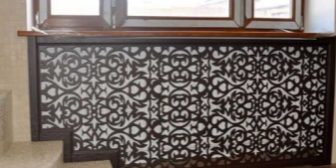

Декоративная решетка

Если нет необходимости в экране-коробе, можно вполне обойтись экраном в виде фасадной панели. Такая панель может соответствовать размерам радиатора или своей величиной и формой отвечать желанию владельца. Изготовить щит-решетку можно в виде рамы с сеткой из металла или перфорированной панели МДФ. Процесс изготовления такой решетки аналогичен процессу изготовления фасадной части маскировочного короба, рассмотренному выше.

Если вам позволяет опыт, то можно выполнить декоративный щит в виде деревянной реечной решетки в раме (по типу жалюзи). Рейки в такой раме располагаются в любом направлении – по горизонтали, по вертикали, по диагонали. Усложняя себе задачу, можно сваять ячеистую решетку из реек (укладывать рейки можно не только под прямым углом).

Как изготовить и поставить защитную сетку от насекомых на решетку радиатора?
