Как использовать бесплатную энергию от солнца — гелиосистемы для отопления

В современном мире, когда запасы традиционных источников энергии (газ, нефть, уголь) уменьшаются с большой скоростью, а их использование приводит к образованию парникового эффекта на планете, то все большее количество людей и государств в целом, обращают свое внимание на альтернативные виды энергии.

Одним из видов альтернативной энергии является энергия солнца. Для преобразования солнечной энергии в другие ее виды, которые человек использует в повседневной жизни, служат гелиосистемы различного вида.

Что это такое

Гелиосистема – это комплекс технических устройств, посредством которого энергия солнца в виде солнечных лучей, преобразуется в тепловую или электрическую энергию, используемые человеком для своих нужд.

В состав гелиосистемы входят следующие составные элементы:

• Приемное устройство (солнечная батарея, солнечный коллектор и т.д.) – является элементом гелиосистемы, в котором энергия солнца преобразуется в другие виды энергии;
• Устройства, обеспечивающие режим работы системы – инвертор, контроллер, аккумуляторная батарея (при получении электрической энергии) и теплообменник, система трубопроводов, технические устройствами, обеспечивающими циркуляцию теплоносителя (насосы) — при получении тепловой энергии.

Виды

В зависимости от назначения, режима работы и технического устройства, гелиосистемы подразделяются на несколько видов, это:

1. По типу получаемой энергии:

• Электрические – в результате работы комплекта оборудования на выходе получается электрическая энергия.
• Тепловые – путем преобразования в устройствах, входящих в состав данной группы гелиосистем, получается тепловая энергия.

1. По назначению (для тепловых гелиоустановок):

• Для отопления;
• Для горячего водоснабжения;
• Комбинированного типа (для отопления и горячего водоснабжения).
• По виду теплоносителя (для тепловых гелиосистем):
• С использованием жидкого теплоносителя (вода, антифриз и т.д.);
• С использованием воздуха.

1. По режиму работы:

• Постоянного действия;
• Периодического действия (сезонный или циклический характер работы).

1. По типу использования:

• В качестве основного источника получаемой энергии;
• В качестве резервного источника, обеспечивающего покрытие части требуемой мощности (при получении электрической энергии) и частичное – при отоплении или получении горячей воды, при тепловом типе гелиосистем.

1. По техническому оснащению и устройству:

• Параметры напряжения на выходе гелиоустановки – при преобразовании солнечной энергии в электрическую;
• Количество контуров, обеспечивающих получение и преобразование энергии солнца в тепловую энергию – одно-, двух- и многоконтурные.

Принцип действия

Принципы действия гелиосистем различаются в зависимости от типа получаемой энергии и их можно сформулировать следующим образом:

1. Для солнечных электрических станций – работа основана на физических свойствах полупроводниковых материалов, в которых под воздействием солнечных лучей происходит образование разности потенциалов между разными слоями фотоэлемента. Фотоэлемент изготавливается на основе кремния, в основу работы которого, заложено образование «p-n» перехода между его слоями, характеризуемого «p-n» проводимостью полупроводников.
2. При получении тепловой энергии – солнечные лучи нагревают теплоноситель, который циркулирует в солнечном коллекторе, с последующей передачей полученного тепла в систему отопления или горячего водоснабжения.

Плюсы и минусы

Использование гелиоустановок, как в прочем и любого технического устройства, имеет свои достоинства и недостатки, которые можно сформулировать следующим образом:

1. Достоинства применения гелиосистем, как источника энергии:

• Солнце, это источник бесплатной энергии, количество которой несоизмеримо больше, чем потребности человека на текущий момент времени.
• Это возобновляемый ресурс, процесс воспроизводства которого, не зависит от процессов его потребления и переработки.
• Экологическая безопасность процесса получения и преобразования энергии.
• Возможность создания автономных систем энергоснабжения, вне зависимости от вида энергии получаемого в процессе преобразования.
• Осуществление работы в автоматическом режиме, без постоянного контроля пользователя установок подобного типа.

1. Недостатки, свойственные гелиоустановкам:

• Зависимость от погодных условий, времени года и географического месторасположения.
• Низкий КПД – для гелиосистем, использующих солнечные батареи (электрические системы) и большие габаритные размеры, для получения большой мощности, как при производстве тепловой, так и электрической энергий.

Гелиосистемы для отопления и горячего водоснабжения жилого дома

Как уже было указано выше, одним из направлений использования гелиосистем, является преобразование солнечной энергии в тепловую, используемую для отопления жилых домов, прочих зданий и сооружений, а также для обеспечения таких потребителей горячей водой.

В зависимости от площади отопления и предназначения, конфигурация таких систем может различаться. Ниже рассмотрены некоторые варианты устройства подобных гелиосистем.

Гелиосистема для отопления дома площадью 100 м²

Для того, чтобы выбрать оборудование для комплектации гелиосистемы, определиться с его количеством, способом и местом установки, нужно решить несколько организационных вопросов, это:

• Узнать, какова солнечная активность в месте предполагаемого монтажа оборудования.
• Определить потребность дома, заявленной площади, в тепловой энергии.
• Решить, в каком качестве будет выступать установка, в системе теплоснабжения дома (автономная система или в качестве дополнения к прочим системам отопления).

Сразу нужно отметить, что создание полностью автономной системы отопления на основе солнечной установки, достаточно сложное, с технической стороны, задание. Это обусловлено циклическим характером работы гелиосистемы, когда в темное время суток процесс получения энергии от внешнего источника (солнца) прекращается, что требует установки дополнительных резервуаров-накопителей тепловой энергии и прочих энергосберегающих устройств.

В состав гелиосистемы для отопления дома входят:

• Солнечный коллектор – бывают различные типы устройств, отличающиеся по конструкции и геометрическим размерам.
• Насосная станция, оснащенная контроллером — регулирует работу системы в автоматическом режиме.
• Бойлер – бак-накопитель, аккумулятор тепла.
• Расширительный бак – обеспечивает работу системы отопления в нормальном режиме, вне зависимости от температуры теплоносителя циркулирующего в системе отопления.
• Приборы автоматики (датчики давления и температуры).
• Трубопроводы горячей и холодной воды (теплоносителя) с запорными элементами.

Схематично система отопления дома, на основе гелиоустановки, выглядит следующим образом:

Как правило, применение солнечных коллекторов позволяет снизить затраты на использование прочих источников получения тепла в весенне-осенний период времени, когда солнце уже активно, а потребность в отоплении дома еще остается.

Тем не менее, для дома, общей площадью до 100,0 м², возможно создать полностью автономную систему отопления, но для этого нужно правильно подобрать оборудование, в соответствии с расчетом, который следует выполнить перед началом работ.

Для расчета гелиосистемы, служащей для отопления дома, необходимо знать:

1. Общую площадь дома (этажность) с учетом высоты помещений и их параметров (назначение – жилые комнаты, технические и иные помещения).
2. Количество солнечных дней в году (солнечная активность) по данным метеослужб или приведенных в специальной литературе.
3. Параметры теплоносителя, используемого в системе отопления (температура, вязкость, теплопроводность).

Стоимость комплекта оборудования зависит от мощности и типа коллектора, а также компании их выпускающей. Разброс цен достаточно большой и составляет от нескольких десятков тысяч рублей (25000,00 – 80000,00), до сотен тысяч (110000,00 – 180000,00).

Стоимость монтажа, который предлагают выполнить организации, специализирующиеся на подобных работах, также различна, в среднем подобные работы стоят от 50000,00 до 100000,00 рублей, в зависимости от типа коллектора и его мощности.

Использование гелиосистем для создания автономных систем теплоснабжения возможно в южных регионах, но т.к. это достаточно затратное мероприятие, то на практике, подобные установки используются в этом качестве достаточно редко.

Сезонность использования систем отопления, также определяет мощность подобных установок. Если в зимний период, когда солнечная активность ниже, чем летом, потребность в отоплении дома максимальна, и мощности коллекторов не хватает, чтобы обеспечить теплом всю имеющуюся потребность, то летом все наоборот. Излишки тепла, вырабатываемого коллекторами, нужно использовать, что позволяют сделать двух- и многоконтурные системы, позволяющие использовать получаемое тепло в системах горячего водоснабжения, подогрева воды в бассейнах, полива растений и отопления в теплицах.

Гелиосистема для отопления дома площадью 200 м²

Для жилых домов площадью 200 м² и более, гелиосистемы могут использоваться исключительно как дополнительные, к прочим системам отопления, работающим на традиционных источниках энергии.

Комплектация таких систем аналогична рассмотренной выше, отличие заключается в том, что в такой системе, бак-накопитель тепловой энергии связан с другим источником тепла.

Таким источником, как на приведенной ниже схеме, может служить нагревательный котел, использующий различный виды топлива (уголь, газ, жидкое топливо) индивидуального использования, или централизованная система отопления, подключаемая к внутреннему контуру обогреваемого дома.

В среднем, в весенний и осенний периоды, использование гелиоустановок, в качестве дополнительного источника тепловой энергии, позволяет снизить нагрузку на основные энергоресурсы, идущие на теплоснабжения дома, на 30-40 % от общего количества потребляемого тепла.

Гелиосистема для нагрева воды

При использовании солнечных коллекторов в системах горячего водоснабжения и сетях подогрева воды в бассейнах, конфигурация сети, аналогична сетям отопления, с той лишь разницей, что это может быть полностью отдельная система или являющаяся частью общей системы отопления дома.

В каком качестве работает гелиосистема, зависит от количества контуров, смонтированных при ее разработке. На схеме, приведенной выше, рассмотрен вариант устройства системы горячего водоснабжения в общей системе отопления дома площадью 200 м² и более, когда гелиосистема является дополнительным источником получения тепла.

Гелиосистема своими руками

При наличии навыков работы с различным ручным инструментом, начальными знаниями физических свойств различных веществ, а также наличии свободного времени, можно сделать гелиосистему своими руками.

Здесь может быть несколько вариантов создания и построения подобной установки, это и сборка конвектора из заводских комплектующих или его изготовление полностью из подручных средств или создание простых установок, работающих на свойствах жидкостей и атмосферного воздуха.

К таким относятся ниже рассмотренные варианты конструкции.

Термосифонная гелиосистема

Термосифонная гелиоустановка, это простейшая система, работающая на свойствах жидкости (воздуха) циркулировать в системе без установки специального оборудования (насоса), что обусловлено их естественной конвекцией. Данную систему можно использовать в системах горячего водоснабжения и системах подогрева воды в бассейне.

Плотность тепловой и холодной воды различается, что определяет ее перемещение в замкнутом пространстве – горячая вода поднимается вверх, холодная опускается вниз. Схема работы термосифонной системы приведена на ниже следующей схеме:

Для самостоятельного изготовления подобной системы, понадобятся:

• Две емкости (бочки), одна из которых служит накопителем холодной воды и располагается несколько выше конвектора и второй емкости, служащей распределителем нагретой воды.
• Система труб, обеспечивающих соединение всех элементов конструкции в единое целое.
• Конвектор, который собирается из подручных средств.

Для изготовления конвектора можно использовать пластиковые бутылки, из которых собирается батарея. Подобных батарей может быть несколько, и они между собой соединяются последовательно (как на схеме, приведенной выше).

Собранные батареи из бутылок можно поместить в отдельный корпус, в который для большего поглощения солнечного тепла, помещается утеплитель, хотя можно сделать и без него.

Соединение бутылок должно быть герметичным, чтобы исключить протекание воды в местах их соединения.

Кроме пластиковых бутылок можно использовать водопроводный шланг, укладываемый змейкой в смонтированном корпусе или иные подручные материалы, которые способны нагреваться под воздействием солнечных лучей, и которые можно герметично соединить между собой.

Корпус конвектора изготавливается из имеющихся материалов (дерево, пластик, металлический или иной профиль), после чего собранная конструкция размещается на максимально освещенном участке и все ее элементы, соединяются в единое целое.

В емкость накопитель наливается холодная вода и по истечении определенного времени, из емкости распределителя, можно осуществлять разбор нагретой воды.

Воздушная гелиосистема

Одной из простых конструкций, которую можно также изготовить самостоятельно, является воздушная гелиосистема. Данная установка может быть использована для частичного обогрева в южных регионах страны, где воздух прогревается значительно, а потребность в обогреве жилья – невелика.

Принцип действия воздушного коллектора, аналогичен принципу действия термосифонной системы, рассмотренной ранее. Отличительная особенность лишь в теплоносителе, что отражается на устройстве коллектора.

Для того, чтобы изготовить самостоятельно воздушный коллектор можно использовать подручные материалы, это: водопроводные трубы или жестяные банки, профилированный металлический лист или иной материал имеющий профильное сечение.

Схема работы воздушного коллектора приведена на схеме:

Из имеющихся в наличии материалов, как и в случае с термосифонной системой, изготавливается корпус коллектора. При помощи металлического профиля, жестяных банок или путем использования водопроводных труб, создаются ребра, разделяющие воздушный поток на отдельные составные части.

Внутри корпуса укладывается утеплитель, а с наружной стороны, корпус закрывается стеклом, служащим теплоизолятором внутреннего воздуха от наружной среды.

При использовании металлического профиля или иной конструкции, как на приведенной схеме, ребра, разделяющие потоки воздуха могут быть совмещены с панелью, являющейся приемником солнечного тепла. При использовании жестяных банок и водопроводных труб, эту функции выполняют они сами.

С торцов корпуса предусматриваются места крепления коллекторов друг с другом (если их несколько) и для крепления с воздуховодами, обеспечивающими подачу холодного и отвод теплого воздуха.

Где купить

Гелиосистемы в целом и их составные элементы, являются специфическим товаром, для приобретения который лучше всего обратиться в организацию, которая специализируется на реализации товаров в этой отрасли энергетики.

Оптимальный вариант, в этом случае, это найти дилера компании, производящей гелиосистемы, и заключить договор поставки.

При невозможности сделать это, и при желании снизить затраты на приобретение оборудования, можно обратиться к сети интернет, где присутствует достаточно большое количество предложений о продаже гелиоустановок, как полной комплектации, так и их отдельных элементов.

Использование в Крыму

Крым, это регион нашей страны, расположенный в зоне активного солнечного излучения, поэтому использованию гелиосистем здесь всегда уделялось особое внимание.

В промышленных масштабах, гелиоэнергетика Крыма развивалась как энергетическая система, обеспечивающая электрической энергией промышленные предприятия и бытовых потребителей. На полуострове запущены и успешно работают 13 солнечных электростанций общей установленной мощностью более 280,0 МВт.

Получение тепловой энергии за счет использования гелиосистем, также широко применяется, как на отдельных промышленных предприятиях, так и в частном секторе, где с их использованием осуществляется отопление и горячее водоснабжение.

Гелиосистема

Отопление частного дома — сложный и ответственный вопрос, решение которого требует расходов и усилий. Тарифы и условия поставки ресурсов порой становятся чрезмерно высокими и вынуждают искать более рациональные и экономные способы обогрева без излишних расходов. Одним из вариантов может стать гелиосистема, базирующаяся на совершенно бесплатной солнечной энергии.

Ежедневно на земную поверхность падает гигантское количество гигаватт, которые рассеиваются в атмосфере и поглощаются земной корой. Количество энергии велико, но возможностей принимать и сохранять ее пока придумано немного. Гелиосистемы для отопления дома — один из способов использования солнечной энергии с практических целях.

Что это такое?

Гелиосистема — это комплекс устройств, используемых для приема тепловой энергии от Солнца для обогрева жилья или иных целей. Представляет собой источник нагрева теплоносителя для отопительного контура дома. Нагрев производится либо прямым, либо косвенным способом, через теплообменник.

В состав гелиосистемы входят:

• Коллектор. Устройство, производящее прием энергии от Солнца и передающее ее теплоносителю тем или иным способом.
• Отопительный контур дома.

Основным элементом системы является коллектор. Он является источником нагрева теплоносителя. Остальная часть представляет собой обычную радиаторную систему отопления, или (лучше) теплый пол.

Необходимо учитывать, что гелиосистемы для нагрева воды, цена которых может быть достаточно высока, не всегда способны обеспечить полноценный и достаточный обогрев. Это зависит от климатических и погодных условий в регионе, от расположения дома и других факторов. Некоторые специалисты считают, что такой вид обогрева может быть использован только в качестве дополнительного варианта.

Виды

Существуют разные конструкции коллекторов, способные демонстрировать свои эффективность и возможности:

1. Открытые. Представляют собой плоские продолговатые емкости черного цвета, наполненные водой. Она нагревается от солнечного тепла и может поддерживать температуру воды в открытых бассейнах, летнем душе и т.д. КПД таких устройств крайне низок, поэтому их можно использовать только в летнее время
2. Трубчатые. Основным элементом этих систем являются стеклянные коаксиальные трубки, между внешней и внутренней частями которых создан вакуум. Возникает прозрачный защитный слой с крайне низкой теплопроводностью, позволяющий воде (или антифризу) получать солнечную энергию, практически не расходуя ее на окружающую среду. Стоимость таких коллекторов высока, ремонтопригодность крайне низка и проблематична
3. Плоские. Представляют собой плоские ящики с прозрачной крышкой. Днище покрыто слоем, активно принимающим энергию. КЕ нему припаяны трубки, по которым перемещается вода. Получая тепло, она направляется в отопительную систему. Иногда из-под крышки выкачивают воздух, усиливая эффективность приема энергии и снижая потери. Существуют также конструкции, где трубки находятся между двух приемных слоев, в которых для них созданы канавки. Это позволяет улучшить теплопередачу

Существуют также более современные виды коллекторов, в которых используется принцип теплового насоса — в герметичной емкости находится легкоиспаряемая жидкость. Нагреваясь от солнечного тепла, она испаряется. Этот пар поднимается в конденсационную камеру и оседает на стенках, выделяя при этом много тепловой энергии. По ту сторону стенок создана водяная рубашка, которая принимает это тепло и направляется в систему отопления.

Принцип действия

Принцип действия любого коллектора заключается в нагреве воды или иного теплоносителя под воздействием солнечных лучей. Классическим примером может служить нагрев предметов на подоконнике, освещенном лучами Солнца, даже если за окном стоит мороз. Подобным образом происходит передача энергии в коллекторах.

Для получения максимального эффекта необходимо обеспечить оптимальные условия, теплоизолировать все подводящие трубопроводы и накопительную емкость.

Однако, следует учитывать, что любая гелиосистема для отопления дома, цена которой может оказаться чрезмерно высокой, имеет ограниченные возможности. Использовать ее в регионах с морозными зимами будет нерационально, так как максимальный перепад между температурами снаружи и внутри коллектора не должен превышать 20°. Такое возможно только в относительно теплых регионах, где нет сильных холодов и достаточно солнечных дней.

Количество контуров

Гелиоустановки могут быть одно- и двухконтурными. Одноконтурные системы выполняют единственную функцию — нагревают теплоноситель для отопительной линии. Двухконтурные системы не только производят нагрев теплоносителя, но и подготавливают горячую воду для бытовых нужд.

Конструкция одноконтурной гелиосистемы для отопления частного дома состоит из коллектора, производящего нагрев воды, которая подается в накопительный бак, из которого она поступает в отопительный контур. Пройдя полный круг, вода остывает и вновь оказывается в коллекторе, где опять нагревается, и так по кругу.

Двухконтурные системы устроены сложнее. Теплоноситель, нагревающийся в коллекторе, направляется в змеевик, установленный внутри накопительного бака, и отдает тепловую энергию, после чего вновь попадает в коллектор. Нагретая вода из бака подается на точки разбора (ванны, раковины и иные сантехнические приборы), а также направляется в отопительный контур. Остывая в нем, она вновь попадает в бак, где подогревается от змеевика. Обычно внутри линии коллектора циркулирует антифриз, так как жидкости не смешиваются, т.е. нагрев воды происходит косвенным способом.

Виды циркуляции теплоносителя

Теплоноситель может перемещаться по системе двумя способами:

Естественная циркуляция. Используется принцип подъема нагретых жидкостей вверх. Для обеспечения устойчивого перемещения надо располагать коллектор ниже накопительного бака, а отопительный контур должен располагаться так, чтобы теплая вода поднималась вверх и заходила в систему обогрева, а остывший обратный поток возвращался в коллектор для нагрева

Принудительная циркуляция. В этом случае для перемещения теплоносителя используется циркуляционный насос. Такой вариант предпочтительнее, так как исчезают различные внешние факторы, воздействующие на режим циркуляции, скорость и направление потока становятся стабильными, выдержанными в заданном режиме. Недостатком способа является необходимость приобретать и обслуживать насос, нуждающийся в подключении к сети электротока. Положительная сторона заключается в возможности монтировать систему и располагать все элементы не по условиям циркуляции, а так, ка это удобнее и рациональнее в данном помещении

Кроме того, существуют варианты циркуляции теплоносителя с заходом в отопительный контур, когда он подключен напрямую к коллектору, и по собственной замкнутой петле. Передача тепловой энергии при этом осуществляется косвенным способом через змеевик, установленный в накопительном баке.

Установка и ориентация

Монтаж коллектора производится на открытой площадке, в течение всего дня освещенной солнечными лучами. Оптимальным вариантом является крыша дома, но любое строение, дерево или возвышение, находящееся рядом, могут стать преградой для лучей, поэтому надо сразу проконтролировать плотность освещения.

Также гелиосистема для нагрева воды должна быть установлена так, чтобы лучи падали на ее поверхность перпендикулярно. Для этого надо отметить положение Солнца в середине светового дня и установить панели перпендикулярно лучам, чтобы свет падал на них отвесно. В этом отношении трубчатые конструкции эффективнее, так как плоскости как таковой они не имеют, а поверхность трубки одинаково хорошо принимает поток с любой стороны.

Срок окупаемости

Гелиосистемы для отопления, цена которых зависит от размеров дома и внешних условий в регионе, способна окупиться за довольно короткий срок, или же не окупиться вовсе. Рассчитывать заранее, с какого времени она начнет приносить прибыль, крайне сложно, поскольку имеется слишком много тонких эффектов и факторов воздействия. Участвуют погодные или климатические обстоятельства, уровень технического исполнения элементов системы, тип отопительных контуров и многое другое.

Гелиоустановка для нагрева воды — это своего рода инвестиционный проект, обладающий отложенным сроком окупаемости. Считается, что средний срок службы оборудования составляет 30 лет. Все это время комплекс будет давать определенное количество тепловой энергии, за которую ничего не надо платить.

Вложения в создание системы только первоначальные, потом изредка понадобятся лишь текущие ремонтные работы, не требующие серьезных расходов. По истечении срока службы все узлы и элементы гелиосистемы могут быть использованы для других целей или проданы как вторичное сырье. Поэтому экономический эффект от работы будет получен в любом случае, хотя он и не является главной целью всего замысла.

Плюсы и минусы

К плюсам использования гелиоустановок можно отнести:

• возможность пользоваться неиссякаемой и совершенно бесплатной солнечной энергией;
• независимость от тарифов ресурсных организаций и поставщиков;
• возможность регулировать и менять размеры системы по своему желанию;
• длительный срок службы с минимальными расходами на ремонт.

Недостатками гелиосистем являются:

• система работает только в дневное время, расходуя ночью накопленное тепло;
• зависимость от погодных и климатических условий;
• низкий КПД и общая эффективность гелиоустановок;
• возможность создания системы имеется не у всех домовладельцев;
• в регионах с морозными зимами системы работать не могут.

При выборе отопительной системы необходимо знать и учитывать достоинства и недостатки этой методики.

Как выбрать гелиоустановку для отопления и горячего водоснабжения жилого дома?

Выбор гелиосистемы является важным шагом, определяющим эффективность ее работы и вложения денег. Надо определить, какая нужна гелиосистема, цена и размер, тип солнечных коллекторов и прочие параметры комплекса.

Необходимо подобрать конструкцию и комплектацию системы, руководствуясь следующим критериями:

• уровень солнечной активности в регионе;
• количество тепловой энергии, необходимое для обогрева дома;
• установить приоритет солнечной энергии в отоплении дома — либо гелиоустановка служит в качестве основной системы, либо как дополнение.

Определившись с главными факторами, можно приступать к выбору оптимального варианта конструкции и объема системы.

До 100 м²

Гелиосистема для отопления дома 100 кв. м. может служить основным источником тепловой энергии. Основной задачей станет правильный выбор конструкции солнечных коллекторов, чтобы имелась возможность получать максимальное количество тепла.

Необходимо произвести расчет с учетом этажности и конфигурации дома, количества солнечных дней в году, параметров теплоносителя в системе. Гелиосистема для отопления дома 100 кв. м., цена которой может составлять от 18 тыс. руб. до 180 тыс. руб. и выше, вполне способна обеспечить обогрев дома, если будут соблюдены все необходимые условия.

До 200 м²

Для дома площадью 200 м ² гелиосистема может стать только дополнительным источником обогрева. Обычно пик использования таких установок приходится на осенний и весенний период, когда солнечного тепла достаточно, но потребность в обогреве дома существует.

Конструкционных отличий для таких систем практически не имеется, только накопительный бак является общим с основной отопительной линией дома. Специалисты утверждают, что использование гелиоустановок в весенний и осенний периоды позволяет снизить нагрузку на отопительные системы примерно на 30-40%.

Гелиосистема для нагрева воды

Использование солнечной энергии для нагрева воды производится тем же способом, что и для отопительного контура. Это может быть полностью отдельная система со своими коллекторами, или часть общей установки. Эффективность ее работы зависит от конструкции, размеров и внешних факторов. Примечательно, что работа гелиосистем в данном случае происходит и в летний период, когда отопление не требуется.

Конструкция своими руками

Конструкция солнечных установок не настолько сложна, чтобы люди, обладающие некоторой подготовкой, были не в состоянии самостоятельно изготовить и запустить их в своих домах. Гелиосистема для отопления дома 100 кв м своими руками — это вполне воплотимый замысел, который поможет существенно сэкономить на приобретении и ремонтных работах. Рассмотрим возможные варианты.

Термосифонная гелиосистема

Термосифонные гелиосистемы — это трубчатые коллекторы, которые были рассмотрены выше. Существуют безнапорные и напорные конструкции, различающиеся способом циркуляции теплоносителя. Безнапорные работают на естественном перемещении жидкости и не нуждаются в электроэнергии, состав комплекса намного проще и дешевле. Напорные способны обеспечить заданный режим циркуляции и позволяют получить максимальную эффективность. Наиболее активная работа таких систем — период с апреля по октябрь, чем севернее регион, тем короче срок наибольшей активности установок.

Воздушная гелиосистема

Воздушные коллекторы — это установки, использующие в качестве теплоносителя воздух. Они обогревают дом вентиляционным методом, что позволяет серьезно экономить на создании отопительных контуров и пользоваться системой круглый год.

Коллектор представляет собой полый черный ящик, в котором от солнечного тепла нагревается воздух. Теплый воздух направляют в помещение, а остывший — в коллектор на подогрев. Для снижения теплопотерь ящик устанавливается в прозрачную герметичную емкость, защищающую от внешних воздействий — ветра, низкой температуры и т. п. Вход и выход размещают в разных помещениях для увеличения разницы давления и организации самостоятельно циркуляции потоков.

Советы по эксплуатации

Эксплуатация гелиоустановок производится в соответствии с особенностями конструкции. Основной задачей владельца является поддержание чистоты, удаление пыли или снега. В некоторых случаях требуется периодически изменять положение панелей в соответствии с сезонным изменением расположения Солнца. Ремонт или замена отдельных элементов производится по мере возникновения необходимости, все работы можно выполнять как самостоятельно, так и с помощью привлеченных специалистов.

Рекомендуемые товары

Получать дармовую энергию от солнца на нагрев воды – заманчиво. Но оборудование для такого действа, а именно, гелиосистемы в комплекте, требует не мало вложений. Главный вопрос у пользователя – окупится ли гелиосистема с солнечным коллектором при использовании в частном доме? Рассмотрим какие конструкции бывают, какой опыт применения имеется…

Основной принцип работы

В основе домашней гелиосистемы находится солнечный коллектор. Работает предельно просто – ряд трубок с теплоносителем (водой) нагревается солнечными лучами. Разогретая вода поступает в устройство по теплообмену в доме (бойлер косвенного нагрева, гидроаккумулирующая емкость) и там нагревает теплоноситель системы отопления или воду, которую мы используем как горячую.

В результате отопление и (или) вода греются бесплатно. Все знают, что отопление и ГВС – основная статья расходов по дому, энергия дорога. А в Европе солнцем иногда вообще отапливают полностью, не сжигая и килограмма нашего природного газа.

Что получится у нас, и какой солнечный коллектор лучше?

Разновидности солнечных коллекторов

Упрощенное описание конструкций коллекторов гелиосистемы следующее.

• Плоские пластинчатые.Металлическая пластина, покрытая никелем (поглотителем) с припаянными к ней медными трубками. Или две пластины с канавками, сложенные вместе. Все это заключено в теплоизолированный кожух с ударопрочным самоочищающимся стеклопакетом.
• Трубчатые.Ряд вакуумных стеклянных трубок, внутри которых находятся тонкие трубки с теплоносителем. Вакуумные трубки имеют особое покрытие концентрирующие солнечный свет на нагреваемых трубах, которые с обоих сторон подключены к сборным шинам в теплоизоляторе.

Из описания ясно, что все эти конструкции не могут быть дешевыми. Отсюда и вопросы по окупаемости.

Летом гелиосистема всегда пригодится

Такой упрощенной гелиосистемой можно греть воду в бочке, с циркуляцией самотеком, если бочка будет выше коллектора на 0,5 метра и больше. Или греть воду в бассейне, или для нужд дома, но с принудительной циркуляцией.

Причем пластмассовый коллектор греет в 10 раз эффективней, чем просто бочка летнего душа. Так что получить теплый бассейн можно, условно бесплатно. А простейшая система окупится, в сравнении с затратами на топливо, если нагрев делать посредством сжигания чего быто ни было.

Сколько энергии дает солнце

Из вышесказанного ясно, что эффективней всего гелиосистема будет работать летом, когда солнце высоко и солнечного света больше.

В межсезонье, что-то среднее – октябрь, апрель – 300 – 350 Вт/м кв.

Но это, как указывалось, — для южных широт. Севернее солнца все меньше, и получаемой энергии значительно меньше.

Что же это значит с практической точки зрения, — что можно нагреть?

Окупается ли солнечный коллектор

Нужно заметить, что пластинчатые коллектора начинаю работать, когда энергия солнца больше 80 Вт/м кв. Т.е. в зимние месяцы плоские практически не работают.

Трубчатые начинают работать от 20 Вт/м2. Следовательно зимой они могут подогревать немного дом.

Простые расчеты показывают, что даже в южном климате (52параллель), если применять гелиосистему для отопления, то солнечный коллектор не окупится. Отопление ведь нужно больше всего зимой, и меньше в межсезонье, — когда солнца меньше всего. Получаемой энергии с метра квадратного – очень мало, ее стоимость не возмещает цену оборудования и за десятки лет, при нынешних ценах на энергоносители.

Но если применять коллектор для горячего водоснабжения, которое нужно и в межсезонье и частично летом, то он может окупиться. Т.е. у нас основной упор должен делаться на включение гелиосистемы в ГВС-схему, для максимального использования энергии солнца. Отопление может подключаться попутно, когда горячая вода уже подготовлена.

Плоский или трубчатый коллектор выбрать

Известно следующее:

• Плоский более эффективней летом, он имеет больше КПД при различных температурах теплоносителя, может разогревать его до больших температур.
• Трубчатый эффективней при малых энергиях солнца, может работать круглый год.

Так же плоский более дешевый. А варианты без теплоизоляции, для лета – копеечные.

Для наших условий, для подготовки ГВС эффективней оказывается плоский коллектор, который вероятно окупится, если до этого на ГВС тратилось не мало топлива.

Но трубчатый, — для любителей экспериментов, также может окупится, учитывая, что он в «хитрой» схеме может еще и отапливать зимой.

Какая площадь коллектора, как использовать

Можно обратить внимание на графики КПД солнечных коллекторов, в зависимости от температуры теплоносителя. Особенно для плоского заметна разница – он отдает больше энергии, пока теплоноситель холодный.

Поэтому для ГВС-схемы делается приоритет гелиосистемы. Сначала она греет воду, затем уже включаются обычные методы нагрева.

Из графиков ясно, что слишком большая площадь коллектора вредна, — из-за перегрева теплоносителя КПД падает, дорогая система большой площади не окупается.

Существуют следующие рекомендации по площади коллекторов гелиосистемы, которая была бы оптимальной по окупаемости с учетом графиков КПД:

• Для ГВС на одного человека — 1,2 м кв., на семью, — 5 м кв.
• Для отопления – до 0,4 м2 на 1 м2 площади дома. Соответственно – до 40 м2 для дома 100 м2.

Из чего состоит гелиосистема

Сам солнечный коллектор должен размещаться под определенными углами к горизонту – плоскость светоприемника перпендикулярна потоку солнечного света, а также в направлении на юг, возможно с небольшими до 10 град отклонениями или автоповоротом вслед за солнцем.

Крыша должна быть рассчитана на подобную нагрузку с учетом ветра и снега.

Простейшая схема – с самотечной циркуляцией. Коллектор может быть и на крыше, при условии, что бак выше него на 0,5 м для самотечной циркуляции, а трубы в теплоизоляции большого диаметра.

Также в гелиосистему может входить:

• Теплоаккумулятор — Бойлер косвенного нагрева или буферная емкость, с отдельным змеевиком для подключения солнечного коллектора. Но прибор должен оборудоваться основным нагревом.
• Циркуляционный насос.
• Предохранительный клапан по давлению, — вода может закипать.
• Трубопроводы в теплоизоляционной оболочке, выдерживающей повышенную температуру (минеральная вата).
• Схема переключения «ГВС – отопление», отопление подключается при достижении максимальной температуры ГВС.
• Автоматический воздухоотводчик в самом высоком месте.
• Расширительный бак 1/10 объема теплоносителя – система замкнутая.

Какая цена, что приобрести

Гелиоустановки могут приобретаться как комплект оборудования со схемой подключения и рекомендациями. Они характеризуются определенной мощностью солнечного коллектора, т.е. его площадью.

Так, например, усредненный теплоизолированный пластинчатый коллектор мощностью порядка 2,0 кВт/час (максимальный солнечный свет) обойдется от 150 000 руб. А вот выгодный ли он, окупится ли – нужно считать самостоятельно по расходуемой энергии на ГВС. Но к этой цене нужно добавить еще монтаж и содержание….

Также, планируя расходы на домашнюю гелиосистему, нужно просто учитывать, тот факт, что в Австрии, в не самой теплой европейской стране, на 1000 жителей приходится 450 м кв. гелиосистем. В России этот показатель пока равен 0,2 кв. м. – в 2250 раз меньше. Возможно, настало время изменить этот показатель.

Содержание

• Что такое гелиосистема, принцип работыВиды гелиосистемАбсорбер своими рукамиОбвязка гелиосистемы

Альтернативные источники тепла, такие как гелиосистема для нагрева воды, в нашей стране используются не очень часто, но популярность их растет. Главным камнем преткновения является высокая стоимость установки. Кроме покупки самой гелиосистемы, в контуре отопления должен быть установлен бойлер косвенного нагрева или буферная емкость (теплоаккумулятор), без которых солнечный коллектор работать не может.

Что такое гелиосистема, принцип работы

Гелиосистема с трубчатым абсорбером.

Гелиосистемы – это специальные теплообменники, которые позволяют энергию солнца направить на отопление дома или подогрев воды ГВС. В принципе, это такие солнечные батареи, по которым циркулирует жидкость. Конфигурация коллектора и материал для его изготовления может отличаться, но принцип работы остается неизменным:

• жидкость попадает в коллектор и нагревается за счет солнца;
• из гелиосистемы теплоноситель перекачивается в бак аккумулятор или бойлер косвенного нагрева и отдает свое тепло;
• остывшая жидкость опять направляется в солнечную батарею.

Важно понимать, что гелиосистема для нагрева воды может полностью обеспечить дом только в летнее время. Зимой эффективность системы низкая.

Для отопления это может быть только вспомогательной мерой в помощь к основному обогреву помещения. Гелиосистемы устанавливаются чаще всего на крыше дома, при этом допускается размещение на земле. Главное, чтобы на теплообменник попадало как можно больше солнечных лучей.

Такие установки работают только в тандеме с буферными емкостями (теплоаккумуляторами) и бойлерами косвенного нагрева. Разница заключается в принципе работы этих резервуаров. В теплоаккумулятор теплоноситель попадает прямо из подачи котла, а оттуда вода идет прямо в контур. То же самое касается и гелиосистем. Отбор теплоносителя осуществляется в нижней части, так как вода там холоднее. Буферная ёмкость предназначена для системы отопления.

Эффективность газовых каминов для отопления ниже, чем котлов на том же виде энергоносителя.

Использовать камины для отопления нескольких комнат можно только в тандеме с водяным отоплением. Продолжение тут.

Бойлер косвенного нагрева используется для ГВС. Нагрев воды осуществляется не напрямую котлом, а через встроенный змеевик. В котлах есть специальный патрубок, куда подключаются трубы от змеевика. Таким образом, получается отдельная петля. Змеевиков может быть несколько: для котла, для гелиосистемы, для тепловых насосов. При этом теплоноситель и нагреваемая вода в баке никак не пересекаются, теплообмен осуществляется исключительно через медные змеевики.

Виды гелиосистем

Есть сезонные и круглогодичные гелиосистемы для отопления дома. Цена на круглогодичные выше. Из названия можно понять, что сезонные могут использоваться только в теплое время года, так как в качестве теплоносителя выступает вода. Во всесезонных циркулирует незамерзающая жидкость.

Циркуляция в сезонных гелиосистемах может проходить без давления и под давлением. В первом случае теплоноситель приводится в движение исключительно благодаря гравитации, а во втором – за счет

Гелиосистема с плоским абсорбером.

электрического насоса. Гравитационные агрегаты устанавливаются только на крыше, чтобы создавалось необходимое давление. В то время как солнечные коллекторы с принудительной циркуляцией могут ставиться куда угодно, в том числе на землю.

Круглогодичные гелиосистемы отопления бывают трех видов:

• плоские;
• вакуумные трубчатые;
• гибридные.

Основной элемент солнечной батареи абсорбер. Это металлический коллектор из медных труб. Площадь теплообмена увеличивается за счет медных листов. Чтобы прибор лучше притягивал солнечный свет, его красят в черный цвет.

Абсорбер своими руками

Сделать плоский абсорбер для гелиосистемы своими руками можно в домашних условиях. Для начала из медной трубы нужно сделать коллектор, по которому будет циркулировать жидкость. Можно согнуть трубу змейкой или же спаять коллектор в виде лестницы.

По цене стальные трубчатые радиаторы отопления дешевле биметаллических и чугунных.

О том, какое должно быть расстояние между кронштейнами радиатора читайте здесь.

Затем нужно вырезать из жести лист необходимых размеров. На этот лист кладется коллектор и припаивается. Таких элементов нужно изготовить несколько (3-4 штуки) и соединить их между собой. Получается, что в абсорбере будет 4 патрубка для подачи теплоносителя и 4 для обратки. Собрать все слои абсорбера в единую конструкцию, можно соединив патрубки последовательно или параллельно. При последовательном соединении вода будет больше времени проводить в коллекторе, соответственно, лучше нагреется.

Абсорбер нужно покрасить черной матовой краской и поместить в корпус. Чтобы уменьшить теплопотери на дно корпуса укладывается пенопласт. Все стыки должны быть герметичными, а материалы устойчивы к влаге. Не стоит забывать, что гелиосистема всегда будет находиться на улице.

Обвязка гелиосистемы

Стоимость солнечного коллектора далеко не единственная расходная статья при покупке гелиосистемы. Общая цена включает в себя затраты на бойлер косвенного нагрева, трубы и трубопроводную арматуру. Рассмотрим метод обвязки для системы с принудительной циркуляцией.

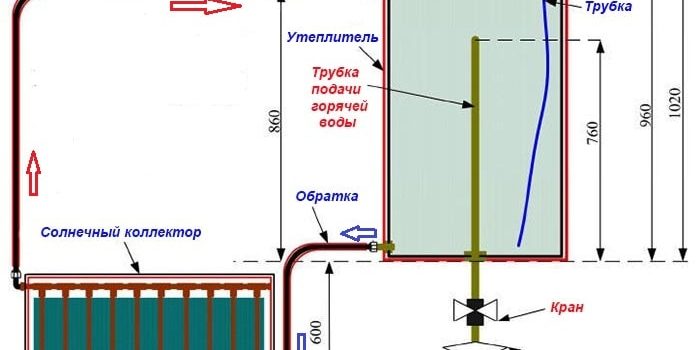

Схема подключения гелиосистемы.

Основные элементы схемы:

• циркуляционный насос – устанавливается на обратке сразу за бойлером косвенного нагрева;
• грязевик – устанавливается на обратке перед абсорбером;
• расходомер – ставится за грязевиком;
• запорная арматура – устанавливается в ключевых точках, чтобы можно было отсечь часть контура для ремонта или замены элементов.

Не стоит пренебрегать установкой расходомера перед гелиосистемой для отопления. Он позволит вам контролировать количество пропущенной через коллектор воды за единицу времени. Оптимальная скорость теплоносителя в абсорбере составляет 25 л/ч на каждый квадратный метр площади гелиосистемы. Например, если у вас есть солнечный коллектор на 5 м. кв, то через него должно проходить 125 л/час или 2,08 л/мин.

Использование бесплатной энергии солнца – хороший метод сэкономить топливо и электричество, расходуемое на отопление частного дома. Массовому применению гелиосистем мешает высокая цена теплоприемников и сопутствующего оборудования – потребуется накопительный бак, циркуляционный насос, электронный блок управления и прочая арматура. Единственный способ снизить затраты – изготовить солнечный коллектор из недорогих материалов своими руками и собрать стандартную схему обвязки.

Принцип работы солнечных нагревателей

Прежде чем браться за изготовление самодельного гелиоколлектора, стоит изучить устройство существующих заводских моделей – воздушных и водяных. Первые используются для прямого отопления помещений, вторые применяются в качестве нагревателей воды либо незамерзающего теплоносителя — антифриза.

Справка. Воздушные установки не слишком популярны из-за ограниченной функциональности. Водонагревательные модели более востребованы, поскольку могут обеспечивать работу отопления, ГВС и поднимать температуру в открытых бассейнах.

Главный элемент гелиосистемы – сам солнечный коллектор, предлагаемый в 3 вариантах исполнения:

1. Плоский водяной нагреватель. Представляет собой герметичный короб, утепленный снизу. Внутри расположен тепловой приемник (абсорбер) из металлического листа, на котором закреплен медный змеевик. Сверху элемент закрыт прочным стеклом.
2. Конструкция воздухонагревательного коллектора аналогична предыдущему варианту, только по трубкам вместо теплоносителя циркулирует воздух, нагнетаемый вентилятором.
3. Устройство трубчатого вакуумного коллектора кардинально отличается от плоских моделей. Аппарат состоит из прочных стеклянных колб, куда помещены медные трубки. Их концы подсоединяются к 2 магистралям – подающей и обратной, воздух из колб откачан.

Дополнение. Существует и другая разновидность вакуумных водяных нагревателей, где стеклянные колбы наглухо запаяны и наполнены специальным веществом, испаряющимся при невысокой температуре. При испарении газ поглощает большое количество теплоты, передаваемое воде. В процессе теплообмена вещество снова конденсируется и стекает на дно колбы, как показано на картинке.

Перечисленные типы коллекторов используют принцип прямой передачи теплоты солнечного облучения (иначе – инсоляции) протекающей жидкости или воздуху. Плоский водонагреватель работает так:

1. Через медный теплообменник со скоростью 0.3—0.8 м/с движется вода либо антифриз, прокачиваемый циркуляционным насосом (хотя бывают и самотечные модели для уличного душа).
2. Лучи солнца разогревают абсорбирующий лист и плотно соединенную с ним трубу змеевика. Температура протекающего теплоносителя поднимается на 15—80 градусов в зависимости от сезона, времени суток и уличной погоды.
3. Чтобы исключить тепловые потери, дно и боковые поверхности корпуса утеплены пенополиуретаном либо экструзионным пенополистиролом.
4. Прозрачное верхнее стекло выполняет 3 функции: защищает селективное покрытие абсорбера, не позволяет ветру обдувать змеевик и создает герметичную воздушную прослойку, удерживающую тепло.
5. Горячий теплоноситель поступает в теплообменник накопительного бака – буферной емкости или бойлера косвенного нагрева.

Поскольку температура воды в контуре аппарата колеблется вместе с изменением времен года и суток, солнечный коллектор не может использоваться для отопления и ГВС напрямую. Полученная от солнца энергия передается основному теплоносителю через змеевик бака — аккумулятора (бойлера).

Исключение – гелиоустановки для бассейнов, нагревающие воду резервуара напрямую либо через простой теплообменник.

Эффективность трубчатых аппаратов повышена за счет вакуума и внутренней отражающей стенки в каждой колбе. Лучи солнца свободно проходят сквозь безвоздушную прослойку и греют медную трубку с антифризом, но тепло не может преодолеть вакуум и выйти наружу, поэтому потери минимальны. Другая часть излучения попадает в отражатель и фокусируется на водяной магистрали. По заверениям производителей, КПД установки достигает 80%.

Изготавливаем водяной коллектор

Водонагреватель вакуумного типа сделать в домашних условиях не выйдет по понятным причинам. Поэтому беремся за плоскую конструкцию с теплообменником и собирающим солнечные лучи абсорбером. В идеале нужно рассчитать площадь приемника и температуру воды на выходе, зависящую от многих факторов:

• регион проживания и уровень инсоляции;
• температура окружающей среды, особенно в зимний период;
• площадь теплообменной поверхности, воспринимающей облучение солнцем;
• материал и покрытие змеевика;
• температура теплоносителя на входе;
• угол наклона панели по отношению к солнечным лучам;
• скорость течения воды по трубам теплообменника.

В интернете нетрудно отыскать расчеты производительности солнечного коллектора, но предупреждаем — вычисления весьма неточные.

Пример. За основу принимается факт: в ясный день на 1 м² поверхности попадает 500—800 Вт энергии солнца. Дальше по школьной формуле m = Q / 1.163 х Δt определяем массу воды, нагретую на 40 °С теплообменником 1 м²: 500 / 1,163 х 40 = 10.7 литра в час. При инсоляции 800 Вт/м² удастся нагреть 17.2 л/ч. Но дьявол кроется в деталях: изначальный показатель 0.5—0.8 кВт на квадратный метр – цифра очень приблизительная.

Мы предлагаем упрощенный подход к вопросу, изложенный в пошаговой инструкции:

1. Определите место и площадь, которую вы готовы отдать под коллектор.
2. Ориентируясь по ценам на материалы, выберите подходящий вариант для сборки змеевика и корпуса.
3. Изготовьте опытный образец, подключите к отоплению либо водоснабжению по правильной схеме. Способы обвязки мы покажем в следующих разделах данной статьи.
4. Испытайте греющий контур в домашних условиях и сделайте дальнейшие выводы о наращивании / уменьшении мощности, изменении конструкции и так далее.

Теперь пройдем каждый этап по отдельности, заостряя внимание на подводных камнях.

Размещение тепловой установки

Собственно, вариантов расположения самодельного коллектора всего два: на крыше здания либо открытой площадке придомового участка. Выбирая место, соблюдайте простые правила:

1. Площадка должна быть максимально освещена в течение дня, не затеняться деревьями и другими хозяйственными постройками.
2. При установке на крышу выбирается более пологий скат, куда всегда попадает солнечное излучение. Понятно, что крутая часть ломаной мансардной кровли не подойдет.
3. Водогрейную установку, предназначенную для отопления либо горячего водоснабжения, не относите далеко от жилища. Увеличится длина подающих трубопроводов, теплопотери и стоимость монтажа.
4. Наземный коллектор ориентируйте таким образом, чтобы солнце, визуально движущееся с востока на запад, постоянно освещало теплоприемник. Угол установки панели – 60±15°.

Примечание. Эффективность греющего элемента можно повысить с помощью параболического солнечного концентратора, собирающего лучи в единый пучок, который направляется на абсорбер. Конструкция и способы сборки вогнутого зеркала показаны на видео.

Солнечные установки, рассчитанные на подогрев воды в летнем душе, располагаются на крыше этого строения и присоединяются по самотечной схеме. Устройства для нагрева бассейнов размещаются рядом с чашей резервуара.

Выбор материалов

Подборку комплектующих для изготовления солнечных водонагревателей своими руками мы сделали на основании отзывов и тем, обсуждаемых на популярном форуме Forumhouse. Итак, прямоугольный короб приемника обычно делается из деревянного бруса либо готовых рам старых окон. Задняя стенка корпуса утепляется базальтовой ватой, пенопластом или экструдированным пенополистиролом.

Совет. Дно короба можно сделать из фольгированного полимерного утеплителя. Металлический слой послужит абсорбером – ставить дополнительный лист не придется.

Теплообменники домашние умельцы изготавливают из разнообразных труб:

• полиэтиленовые черные (ПНД);
• гофрированная нержавейка;
• медные и алюминиевые;
• полипропилен и металлопластик;
• сшитый полиэтилен;
• панельные стальные радиаторы.

С точки зрения эффективности и долговечности лучше применять трубки из алюминия, меди и нержавеющей стали, обладающие наилучшей теплопроводностью. Недостаток материала – высокая цена.

Пластиковые трубы значительно дешевле металлических и проще в монтаже. Но при использовании полимеров нужно учитывать ряд нюансов:

• любые пластмассы постепенно разрушаются под воздействием ультрафиолетового излучения;
• стенки труб ППР слишком толстые, плохо проводят тепло;
• качественный металлопластик слишком дорог для наших целей, а дешевый нередко расслаивается на изгибах и быстро разрушается на солнце;
• сшитый полиэтилен «запоминает» первоначальный изгиб в бухте, из него удобно делать кольцевой змеевик, а выпрямить непросто;
• трубы ПНД нужно покупать пищевой серии (с синей полосой), она лучше защищена от ультрафиолета.

Справка. Простейший вариант теплообменника для бассейна – черный садовый шланг, уложенный «улиткой». Минус материала – растрескивание резины от длительного воздействия солнца.

Тонкостенные трубы ПНД – отличный выбор по соотношению цена — качество. Черная поверхность хорошо поглощает солнечное тепло, соединительные фитинги стоят недорого. К абсорберу трубопровод крепится пластиковыми хомутами либо жестяной полосой на саморезах.

В качестве абсорбирующего листа можно применить обычную или нержавеющую сталь, окрашенную в черный цвет. Идеальный вариант – листовой алюминий либо медь.

Верх короба закрывается следующими прозрачными материалами на выбор:

• обычное или армированное стекло;
• прозрачная полиэтиленовая пленка;
• тонкий сотовый поликарбонат.

Совет. Не применяйте в качестве светопрозрачного элемента готовые стеклопакеты от пластиковых окон. Зимой при большом перепаде температур между уличным воздухом и внутренней закрытой камерой коллектора двухслойный пакет не выдерживает и трескается.

Рекомендации по сборке

Процесс изготовления солнечного коллектора настолько очевиден, что расписывать пошаговые инструкции не имеет смысла. Задача – смастерить максимально герметичную камеру, установив внутри теплообменник на металлическом абсорбере. Мы просто дадим ряд советов, дабы уберечь вас от ошибок:

1. Трубы теплообменника можно укладывать продольно либо спиралью (улиткой). Расстояние между соседними линиями (витками) делайте небольшим – от 1 до 4 см.
2. Воздухонепроницаемость корпуса достигается промазыванием стыков силиконовым герметиком либо прокладыванием резиновых уплотнителей.
3. Трубки крепятся к основанию любым удобным способом – пластмассовыми хомутиками, металлической полосой либо просто фиксируются по бокам саморезами.
4. Вся внутренняя полость окрашивается термостойкой эмалью черного цвета (продается в аэрозольных баллончиках).
5. Толщина теплоизоляционного слоя на задней стенке водонагревателя – минимум 50 мм.
6. Сверху проще всего натянуть прозрачную пленку — это лучший вариант для опытного экземпляра. Впоследствии ее нетрудно заменить стеклом.

Еще рекомендация. Деревянные детали стоит обработать антисептиком. Раму, сваренную из стальных профилей, покройте грунтовкой и 2 слоями светлой краски.

После сборки панели теплоприемника заполните змеевик водой и проверьте на герметичность. Затем проведите испытания солнечного коллектора — подключите вывода к баку, установите аппарат на солнце и измерьте температуру воды, учитывая время нагрева. На основе реальных показателей несложно выяснить производительность водонагревателя.

Процесс изготовления самодельного коллектора с медным теплообменником смотрите на видео:

Схема подключения

Коллектор, предназначенный для подогрева воды в душе, подсоединяется к накопительному баку по самотечной схеме. Важное условие: гелиоустановка должна располагаться ниже основной емкости, чтобы горячая вода меньшей плотности поднималась по трубе и вытесняла холодную. Конструкция такой системы показана на чертеже.

При подключении к бойлеру либо теплоаккумулятору солнечный коллектор выступает как полноценный источник тепла. Производители гелиосистем предлагают использовать двухтрубную напорную схему, включающую обязательные элементы обвязки:

• циркуляционный насос, развивающий давление 0.4 Бар;
• расширительный бак мембранного типа;
• автоматический воздухоотводчик;
• клапан предохранительный, рассчитанный на срабатывание при давлении 2 Бар;
• манометр;
• термометр;
• запорная арматура, вентиль подпитки;
• контроллер с двумя датчиками температуры;
• теплоизоляция для подводящих трубопроводов.

Важный момент. Если к буферной емкости подключается батарея из нескольких коллекторов, производительность насоса и объем расширительного бачка нужно увеличить. Минимальная вместительность мембранного резервуара – 10% от общего количества теплоносителя в контуре.

Схема функционирует так:

1. Теплоприемник присоединяется к нижнему змеевику буферной емкости, где вода холоднее.
2. Контроллер посредством датчиков сравнивает температуру воды (антифриза) в подающей трубе и теплоаккумуляторе.
3. Электронный блок останавливает насос, когда температура воды в резервуаре равна либо превышает температуру теплоносителя на подаче.
4. Попадающий в контур воздух сбрасывается через автоматический клапан, установленный в верхней точке системы.
5. В случае перегрева теплоносителя из-за остановки насоса (ведь солнце выключить невозможно) сработает предохранительный клапан и стравит лишнее давление.

Самый дорогой элемент схемы – электронный блок управления. Как можно обойтись без контроллера:

• купить на Aliexpress более дешевый термостат, срабатывающий по разнице температур;
• установить таймер день – ночь и механический термостат, отключающий насос при максимальном нагреве буферной емкости.

Как работает дешевый китайский блок управления (цена — 15 у. е.), смотрите в видеообзоре:

Альтернативный воздухонагреватель

Установка подогрева воздуха делается аналогичным образом, только теплообменник выполняется из труб большего диаметра, а нагнетание обеспечивает вентилятор. Приемник излучения умельцы изготавливают из таких материалов:

• алюминиевая гофра для вентиляции;
• пластиковые бутылки, вставленные одна в другую;
• пивные банки с вырезанным дном.

В коробе выполняется 2 отверстия под воздушные трубы, внутри прокладывается мелкая сетка, исключающая попадание насекомых. Вентилятор – кулер от компьютера устанавливается на одном из отверстий, теплообменная часть окрашивается в черный цвет. Подводящие трубы утепляются и прокладываются в обогреваемое помещение. Алгоритм сборки воздушного коллектора показан в видеосюжете:

Заключение

Привлекательность солнечных обогревателей обусловлена ростом цен на энергоносители. Хотя зимой производительность коллекторов снижается, солнечное тепло дает заметную экономию по расходу топлива основным источником — котлом. Если вы хотите максимально обогревать свой загородный дом бесплатной энергией солнца, советуем обратить внимание на установки с зеркальными концентраторами. Эти крайне эффективные устройства широко применяются в странах Европы и Америки.

Используемые источники:

• https://alter220.ru/solnce/geliosistema.html
• https://energo.house/sol/geliosistemy-dlya-otopleniya.html
• http://teplodom1.ru/domotopl/274-geliosistemy-dlya-doma-stoit-li-primenyat.html
• https://utepleniedoma.com/otoplenie/geliosistemy-dlya-otopleniya-i-gvs
• https://otivent.com/solnechnyj-kollektor-dlya-otopleniya
