Обустраивая систему отопления, нельзя забывать о защите трубопроводов. Качественная теплоизоляция для труб отопления снижает утечку тепла, повышает эффективность работы системы. Производители предлагают большой ассортимент утеплителей, которые различаются по своим эксплуатационным и качественным показателям, областям применения. Знание характеристик материалов поможет выбрать обмотку в соответствии с назначением и областью предназначения трубопроводов.

Основные требования и назначение термоизоляционных материалов

Цели утепления трубопроводов подачи тепла:

1. Снижение теплопотерь. Качественная обмотка труб отопления позволяет поддерживать высокую температуру теплоносителя в процессе транспортировки до приборов отопительной системы. Таким образом достигается равномерность прогрева всех агрегатов, обеспечивается комфортный режим в помещениях.
2. Защита теплоносителя от промерзания. Термозащита нужна для трубопроводов тепловой системы, подачи горячей и холодной воды. Изоляционные материалы продлевают срок эксплуатации систем, снижая риск замерзания жидкостного наполнителя, что может привести к порыву трубопроводов.

Еще один плюс применения обмотки – устранение риска образования конденсата. Благодаря утеплителям трубные детали можно выкладывать выше точки промерзания грунта.

Выкладка изоляционных материалов внутри зданий оправдана только при высокой теплоотдаче элементов системы. В этом случае утепляются трубопроводы, расположенные в подсобных помещениях (котельных), для поддержания температурного режима теплоносителя, направляемого в радиаторы, прочие отопительные приборы внутри жилых комнат.

Реклама

На заметку! Толщина обмотки зависит от климата в регионе. Самым эффективным считается материал с низким коэффициентом теплопроводности.

Основные требования к теплоизоляционным материалам:

• Показатель гидрофобности. Чем ниже способность впитывать влагу, тем выше теплоэффективность – увлажненные листы хуже сохраняют тепло, поэтому обмотка должна быть влагоотталкивающей.
• Стойкость к ветровым нагрузкам, механическим воздействиям, УФ-лучам.
• Диапазон рабочих температур. Чем больше показатель, тем лучше защита. В зонах с резкими климатическими изменениями (зимой очень холодно, летом – жарко) диапазон рабочих температур должен быть максимально большим, чтобы обеспечить прочность защиты в любых условиях.

Также следует обращать внимание на длительность срока использования и удобство монтажа. Необходимо поинтересоваться безвредностью материалов, особенно если теплоизоляция трубопроводов отопления выполняется в подвале или котельной жилого дома, то есть в помещениях с постоянным доступом.

Виды материалов для теплозащиты трубопровода отопления

В продаже представлены изоляционные материалы в виде рулонов, листов, цилиндров. Есть дисперсные составы и краски, которые нужно распылять, наносить валиком. Продукция различается по характеристикам, зоне применения и эксплуатационным свойствам.

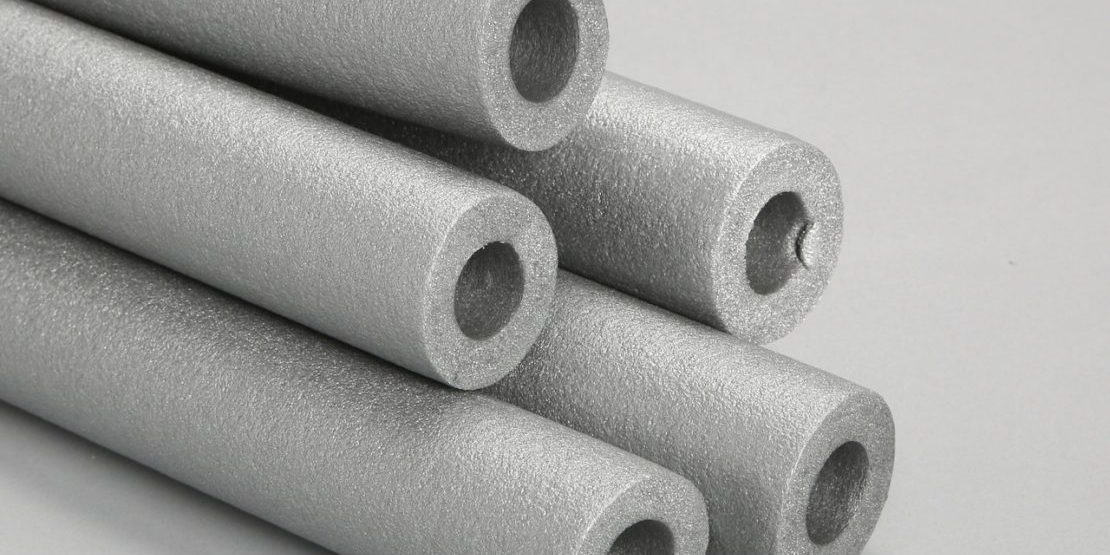

Вспененный полиэтилен

Эффективный утеплитель с невысокой стоимостью. Удобство монтажа – плюс. Рулонные изделия несложно намотать на трубопровод.

Также к достоинствам относят:

• сниженный коэффициент теплопроводности 0,0,35 Вт/м*С;
• минимальную гидрофобность;
• высокую защиту от солнечных лучей;
• самозатухаемость;
• средний класс горючести (Г2) – это значит, что при появлении открытого огня полиэтилен оплавляется, но не поддерживает горение, не выделяет в воздух вредных веществ.

Но для отделки внешних труб материалы не пригодны, так как требуется толстый слой для защиты. На открытых зонах используется обмотка в виде готовых гильз, которые выбираются по диаметру внутреннего туннеля – показатель должен совпадать с размерами трубопроводов. Монтаж гильз требует подрезания стенки, фиксация разреза скотчем.

Рекомендуем к прочтению:Нержавеющие гофрированные трубы для отопления и их характеристики

Рассматривая вспененный полиэтилен, стоит обратить внимание на пенофол. Это разновидность полиэтилена с улучшенными показателями качества, прочности, стойкости. Листы с одной стороны оклеены фольгированной защитой, которая обладает отражающими свойствами и противостоит влаге.

Минус вспененного полиэтилена в малом диапазоне рабочих температур. Материал не переносит нагрев более +85 С. Чтобы гарантировать высокие изоляционные качества на открытых зонах, этого недостаточно, но для поддержания нормального уровня температуры теплоносителя в системах автономного обеспечения хватит.

Минеральная вата

Материалы относятся к бюджетным видам утеплителей, подходят для любых систем отопления. Минус в высокой гигроскопичности, что потребует дополнительной защиты полиэтиленом или листами рубероида. Работы не отличаются сложностью – изолировать минераловатным утеплителем трубу, сверху покрыть рубероидом или пленкой, фиксировать на скотч.

Совет! Шлаковата для утепления не годится из-за впитывания влаги и остаточной кислотности материала – это разрушит металлические трубы. Лучше брать минвату из базальта или стекловолокна. Материалы отличаются стойкостью к химическим веществам, температуре и не горят.

Для защиты листов минераловатного или стекловатного утеплителя можно использовать полиэтиленовую пленку или пенофол. Практичность листов рубероида меньше, их придется чаще менять, так как при переменах температур листы могут трескаться, ломаться.

Пенополистирол

Самый популярный материал, который выпускается в готовых формах, подходящих для различных узлов и деталей тепловой магистрали. Полуцилиндрическая форма гильз удобна в монтаже, дополнена замковой системой шип-паз, что упрощает фиксацию. Утеплитель представлен в разных размерах, поэтому есть возможность применения на трубопроводах большого сечения.

Достоинства:

• малый вес;
• низкий коэффициент теплопроводности;
• стойкость к грибку, жучкам и другим биологическим формам жизни;
• минимальное водопоглощение (почти нулевое);
• простота обработки, резки.

Пенопластовая изоляция для труб отопления переносит воздействия химических веществ, а благодаря невысокой стоимости утеплителя и простоте монтажа все работы можно выполнить без привлечения специалистов.

Минусы тоже есть – листы относятся к горючим материалам и не обладают нужной гибкостью. При наличии открытого огня пенопласт распространяет горение, опадая каплями, выделяет вредные вещества. При случайных механических воздействиях элементы защиты сломаются, также их не получится согнуть.

Важно! При температурных показателях более +75 С пенопластовый утеплитель может деформироваться. Чтобы избежать всех рисков рекомендуется защищать готовые изделия на открытых участках трубопровода оцинкованными или алюминиевыми листами.

Пенополиуретан

Удобный и практичный утеплитель для труб отопления в автономных и централизованных системах.

Рекомендуем к прочтению:Нержавеющие гофрированные трубы для отопления

Материал выпускается в разных видах:

1. Цилиндры ППУ с внешним слоем из фольгированного покрытия. Изделия бывают разборными с соединением шип-паз – они применяются для трубопроводов небольшого сечения или с клеевым слоем на тыльной стороне, монтаж показан для магистрали разного диаметра.
2. Дисперсная субстанция. Наносится способом напыления, после застывания на поверхности трубы образуется прочный и стойкий к любым воздействиям слой. Скорлупа переносит колебания температур, механические и весовые нагрузки, обеспечивает свободный ход при линейных расширениях трубопровода.

Совет! Чтобы снизить расход дисперсионного утеплителя, на прямых участках магистрали применяются готовые полуцилиндры, а слой изоляции распылением наносится на сложных узлах конструкции.

Влагостойкость напыляемого ППУ – плюс, деформация под УФ-лучами – минус. Чтобы устранить риски, рекомендуется зашивать дисперсный состав листами оцинкованного или алюминиевого металла. Зоны стыка листов защищаются специальными металлическими поясами с хомутами.

Вспененный каучук

Материал выпускается в виде полых трубок с разным размером внутреннего сечения (60-160 мм). Толщина стенок готовых изделий 6-32 мм, одна сторона трубки покрыта клеевой смесью, что облегчает процесс монтажа.

Достоинства:

• гибкость;
• прочность на разрыв;
• минимальная плотность (40-80 кг/м3);
• предельно низкий показатель теплопроводности;
• нет усадки материала в течение всего срока пользования;
• пожаробезопасность – материал относится к негорючим, самозатухающим;
• стойкость к химическим веществам и биологическим формам жизни;
• нулевая водопроницаемость.

К минусам можно отнести высокую цену изделий, зато срок эксплуатации при соблюдении технологии выкладки составляет более 10 лет. Также нужно учитывать, что при направленном механическом воздействии на теплоизоляции из вспененного каучука может остаться дефект.

Теплоизоляционные краски для труб отопления

Составы представляют собой суспензию, оснащенную керамическими, силиконовыми вакуумными капсулами, которые растворены в жидкости. Смесь обогащается каучуковыми, акриловыми компонентами, которые обеспечивают слою краски гибкость, термоизоляционные характеристики.

Керамический утеплитель наносится тонким слоем, при этом хорошо защищает трубы от внешних агрессивных воздействий, переносит любой уровень влажности и нагревания. Качественную краску не придется дополнительно защищать листами металла. Наносить состав можно как валиком или кистью, так и краскопультом или из баллона. Количество слоев окрашивания зависит от климатических показателей региона, температурного режима циркулирующего теплоносителя.

Правила выбора утеплительных материалов

При подборе обмотки нужно обращать внимание на ряд нюансов:

1. Открытая или закрытая зона применения изделий. Если система расположена внутри помещений, достаточно тонких листов утеплителя, нет необходимости в дополнительной защите от внешних агрессивных условий. Подойдет полиэтилен или краска.
2. Биологические формы жизни. Стекловата грызунам не нравится, а вот минвата, пенопласт и прочие листовые материалы могут стать гнездами. Краска и тут вне конкуренции – ее грызуны не портят.
3. Конфигурация системы. Сложные узлы, повороты, изгибы – все эти детали требуют применения гибких материалов.
4. Температура прогрева теплоносителя. Не все покрытия могут выдержать нагрев до +95 С и более.
5. Размещение трубопровода. При утапливании системы в пол, заливки стяжкой из цементного раствора нужна хорошая гидроизоляция, для этого подходит пленка.
6. Сложность монтажа. Краску, дисперсный состав можно применять в любых случаях, цилиндрические и полуцилиндрические капсулы удобнее выкладывать на прямых участках, пенопластовые готовые формы придется выбирать по виду узловых соединений. Для систем с множеством поворотов, изгибов подойдет минераловатный утеплитель.

На заметку! Распыляемый пенополиуретан наносится специальным прибором. Если трубы тонкие, может возникнуть сложность с тем, что большая часть дисперсной смеси осядет на стенах.

Если требуется утепление системы в зонах с нестабильным грунтом, при подключении к одному нагревателю нескольких объектов, то формованный пенопласт и полиэтилены считаются лучшими материалами для теплоизоляции. А вот минераловатная обмотка из базальтового сырья не защитит трубы при обустройстве магистрали на подвижных грунтах – под тяжестью листов при создании дополнительной нагрузки трубы лопнут.

</index>

Для передачи потребителю подогретого в котельной теплоносителя устраивают уличные магистрали, в которых теряется часть энергии. Чтобы снизить утечку, делают теплоизоляцию для труб отопления на открытых участках или в неотапливаемых помещениях. Процедура увеличивает эффективность отопления дома или квартиры.

1 Функции изоляции</span></h2>

Покрытие труб на улице помогает избежать неприятных последствий от снижения температуры теплоносителя. Качественная изоляция минимизирует разницу показателя на выводе из котельной и в точке входа в строение. Функции покрывающего слоя:

1. 1. Защита от ожогов при контакте с поверхностью коллектора. Оболочка труб нагревается до высоких температур. Если участок находится в поле досягаемости, то человек при случайном прикасании к нему может обжечься.
2. 2. Уменьшение утечек тепла. Транзитная окружающая среда забирает часть энергии при поступательном движении теплоносителя. Изоляция препятствует энергетическому обмену с внешним воздухом, землей и другими факторами.
3. 3. Предупреждение промерзания в условиях остановки котельной. При прекращении работы котла в трубах остается немного жидкости, которая при низких температурах замерзает и разрывает стенки трубопровода. Слой материала уберегает внутреннее пространство в коллекторе от замерзания.
4. 4. Препятствие появлению конденсата снаружи труб. При разнице температур теплоносителя и окружающего воздуха возникают капельки влаги, из-за которых начинается коррозия. В утепленных трубах этого не случается.
5. 5. Уменьшение деформационных усилий от нагревания. Магистрали проходят не только в воздухе, но и располагаются в перегородках и междуэтажных перекрытиях. Трубы под действием тепла расширяются и разрушают конструкции. Применение изоляционного слоя сводит амплитуду деформационного движения к нулю.

‘ >Утепление труб отопления на улицеРекомендуемСекреты правильной пайки полипропиленовых труб своими руками

2 Требования к материалам</span></h2>

Чтобы слой утепления труб отопления на поверхности выполнял необходимые функции, к нему предъявляются определенные требования. Их описание находится в сборнике СНиП 2.04.14−88, где описаны виды изоляции, нормативные показатели термостойкости и удельной теплопроводности. Соответствие характеристик материала требованиям документа переводит его в категорию допустимых к использованию. При выборе способа утепления учитывают факторы:

• диаметр отопительного коллектора;
• условия работы и область расположения системы;
• температура жидкости в трубах;
• теплопроводность изоляции;
• воздухонепроницаемость слоя;
• гидрофобность материала;
• устойчивость к возгоранию, химическому воздействию, восприимчивости ультрафиолета;
• паропроницаемость;
• срок предполагаемой эксплуатации.

РекомендуемВиды пластиковых труб для системы отопления

3 Виды покрывающих слоев</span></h2>

Разработано несколько принципиально отличающихся один от другого типов утеплителя. Они наносятся разными способами и имеют различные технические характеристики. Используются следующие виды утеплителей:

• рулонные;
• листовые маты;
• жесткие сегменты;
• напыляемые жидкие.

Утеплитель труб отопления в рулонах выпускается в виде свернутой полоски. Каждый вид материала имеет свою ширину и толщину, в его основе может использоваться фольгированный слой. Иногда в составе имеется полиэтилен, дающий дополнительный функциональный слой, но чаще применяется стекловата, минеральная вата или фольгированный пенофол. При монтаже материала его надежно прикрепляют к поверхности коллектора.

На наклонных трубах рулонные материалы укладывают спиральным методом. На горизонтальных участках их монтируют продольно со стыками и закрепляют проволокой или специальными хомутами. Фольгированный слой кладется наружу, обеспечивая защиту от атмосферной влаги. От выпадающих осадков рулонную изоляцию защищают дополнительными оцинкованными кожухами, устанавливаемыми поверх утеплителя.

К распространенным листовым материалам относят пенополистирол и пенопласт. Эти материалы эффективны с точки зрения сохранения тепла, но их монтаж представляет определенные трудности в части обеспечения герметичной оболочки. Располагаются листы продольно, крепятся вязальной проволокой, бандажами или скобами. Для предохранения от влаги поверх них делают защитные кожухи из нержавеющей оцинковки.

Твердые оболочки в виде кожуха являются полыми цилиндрическими элементами, стенки которых имеют разную толщину в зависимости от вида. На торцах и по длине есть разрезы с замковой стыковкой. Для каждого размера труб выпускают кожухи определенного диаметра.

Слой материала бывает мягким и твердым. В зависимости от этого выпускают жесткие оболочки из пенополистирола, пенополиуретана, пенопласта и мягкие кожухи в виде полимерного слоя. Кожухи имеют преимущества в том, что обеспечивают полную герметичность, держат форму, монтируются с малыми затратами труда.

Жидкие утеплители бывают окрашивающими и напыляющими. Первый вид наносится кистью или валиком, создавая герметичный слой. Для этой цели обычно применяется термокраска. Напыление оболочки делается специальным оборудованием, толщина наращивается постепенно и равномерно. Часто используется пеноизол, который закрывает все мелкие щели. Недостатком жидких оболочек является их дороговизна.

‘ >Правила теплоизоляции труб и отводов листовым материалом.РекомендуемТехнические характеристики металлопластиковых труб для отопления

4 Варианты тепловой защиты</span></h2>

Иногда при устройстве отопительной системы трубопроводы находятся не только в постройке, но и проходят по улице от недалеко расположенной котельной. В другом случае индивидуальный коллектор подключается к общей городской магистрали, поэтому требуется минимизировать утечку энергии наружного участка. Прокладку труб осуществляют открытым (над землей) или подземным способом.

В обоих вариантах сохранены общие принципы проведения работ, но каждый из них отличается определенными нюансами устройства утепляющей оболочки. Для открытого и подземного случая утепления трубопроводов отопления обязательно проводят подготовку поверхности — очищают и наносят лакокрасочный слой против коррозии.

4.1 Открытое расположение</span></h3>

Провести изоляцию в таких условиях сложно, поскольку защита требуется не только трубам, но и самой оболочке. Главным правилом выбора материала является его низкая гигроскопичность, высокая плотность и толщина. Немаловажно также взаимодействие слоя с ультрафиолетом и стойкость к повреждениям. Открыто располагаются трубы на стальных или бетонных опорах, установленных с размеренным шагом. На земле прокладывают только элементы временной магистрали.

Чтобы на низко расположенном трубопроводе случайно не повреждались части изоляции, их защищают кожухом из толстой оцинковки. В тех магистралях, которые нельзя достать из-за высоты, допускается применение металлического слоя меньшей толщины, так как его основной функцией является предохранение от влажности.

Применение черных материалов нежелательно из-за необходимости их периодического окрашивания лакокрасочными составами. Устраивают противопожарные разрывы из негорючих элементов, если в качестве изоляции используют легковоспламеняющиеся оболочки из пенопласта. Часто для этих целей применяется минеральная вата.

При прокладке труб в неотапливаемых помещениях (например, в коридорах, котельных, на чердаках или верандах) требования к материалу изоляции занижены. Магистрали здесь работают в условиях минимальной влажности, поэтому для них не требуются защитные кожухи.

4.2 Подземный способ</span></h3>

При подземной укладке отопительного коллектора проводится строительство специального канала из кирпича или бетонных элементов, принимающего на себя нагрузку от веса грунта. Помимо этого, стенки сооружения снижают поступление влаги. Канальный способ прокладки надежный, но увеличивает себестоимость работ и в частном домостроении используется редко.

Вторым способом является прокладка без каналов, где трубопровод контактирует непосредственно с грунтом. Основным требованием является заглубление магистрали ниже отметки расчетного промерзания грунта для местности. Утеплитель должен отвечать повышенным требованиям, поскольку существует опасность его разрушения подземными водами.

‘ >Теплоизоляция труб. Виды, функциональность. Мастер-класс // FORUMHOUSE

5 Разновидности оболочек</span></h2>

Изоляционное покрытие должно закрывать трубопровод сплошным слоем, чтобы защитить его от негативного воздействия окружающего пространства. Иногда в магистрали применяют трубы низкого давления, они выпускаются с утеплением и слоем защиты от влаги. Такие трубы выдерживают температуру воды не больше 40 °C. Прежде чем заизолировать трубы отопления, изучают параметры материалов.

5.1 Вспененный полиэтилен</span></h3>

Относится к группе эффективных материалов, его теплопроводность низкая (в два раза меньше минеральной ваты). В продажу поступает в виде листов или в рулонах. Последние разработки позволяют производить чехлы в виде гильз разных размеров и модификации.

Из эластичного материала с пористой структурой легко делается обводка вокруг элементов сложной конфигурации и запорной арматуры. Утеплитель легко разрезается на полосы и куски требуемых размеров для местного применения. Полиэтилен не пропускает воздух и пар, поэтому остается идеальным для удержания тепла и защиты от влаги.

Благодаря легкости не создает дополнительную нагрузку на опоры, по горючести относится к классу Г-2 (горит, но воспламеняется трудно). Невысокая стоимость делает полиэтилен привлекательным для пользователей.

5.2 Минеральная вата</span></h3>

Является старым способом утепления, при котором рулон обматывается по поверхности и крепится проволокой. Часто применяется из-за высокой популярности, низкой стоимости и малых трудовых затрат. Особой популярностью пользуется при больших объемах изоляции. Иногда поступает в продажу отдельными листовыми сегментами.

Недостатком материала является его способность впитывать воду. Из-за этого при намокании он полностью теряет теплоизоляционные свойства. Чтобы минеральная вата не намокла, ее дополнительно покрывают защитным чехлом.

Выпускают материал на каменной и стекловолокнистой основе. Он плохо проводит тепло и не взаимодействует с обрабатываемой поверхностью.

Шлаковая вата имеет высокий показатель кислотности. Перед ее укладкой поверхность предварительно защищают специальным составом, что делает процесс более трудоемким и увеличивает его стоимость.

‘ >Еще один способ утепления труб

5.3 Пенополиуретан на трубах</span></h3>

Пенополиуретан может быть мягким (поролон), напыляемым на поверхность и в виде жестких плит. Для теплоизоляции применяют два последних вида. Материал пропускает воздух и пар, не реагирует на химические компоненты, не впитывает много влаги. Жесткий пенополиуретан выпускается в форме цилиндрической оболочки с монтажными отверстиями. На его наружной части находится покрытие из фольги. Материал фиксируется на трубе с помощью герметика или хомутов и дополнительно закрепляется специальными замками.

Напыляемый слой наносят на поверхность после предварительной подготовки. В процессе нанесения используется распылитель, необходимая толщина достигается в несколько приемов.

5.4 Пористый каучук</span></h3>

Выпускается на основе синтетического сырья, обладает высокими защитными характеристиками. Производится в форме рулонов, листов и гильз. После крепления на поверхности трубопровода требует защитного металлического слоя. Характеристики материала:

• высокая эластичность при большой прочности на разрыв;
• малая плотность (кубометр весит 450—800 кг);
• сохранение первоначальных линейных размеров без усадки;
• низкая способность к горению;
• невосприимчивость к химическим факторам;
• низкая водо- и воздухопроницаемость.

По стоимости выпускают различные варианты материала. Цена зависит от толщины и производителя.

5.5 Применение пенофола</span></h3>

Относится к группе пенополиуретанового полиэтилена. Отличается тем, что на поверхности материала выполняется покрытие из фольги. Слой отражает тепловую энергию и лучи, повышает стойкость против увлажнения. Продается в виде полосы, свернутой в рулон, отдельных листов и цилиндрических кожухов.

Этот материал может применяться только при температуре труб не выше 85 °C. Подходит для использования в автономных видах отопительных систем. Если ставить пенофол на трубах с более высокой температурой, то постепенно он видоизменяется и теряет утеплительные свойства. Оболочка становится непригодной и не выполняет работу по сохранению тепла.

‘ >Как утеплить трубы: утеплитель для труб из пенопласта скорлупа. Утепление труб.Фото

Теплоизоляция трубопроводов — это комплекс мероприятий, направленных на то, чтобы воспрепятствовать теплообмену транспортируемого по ним носителя с окружающей средой. Тепловая изоляция трубопроводов применяется не только в системах отопления и поставки горячей воды, но и там, где по технологии требуется транспортировка веществ с какой-то определенной температурой, например, хладагентов.

Смысл теплоизоляции – использование средств, оказывающих термическое сопротивление теплообмену любого рода: контактному и осуществляемому посредством инфракрасного излучения.

Наибольшее применение, выраженное в числах, имеет тепловая изоляция трубопроводов тепловых сетей. В отличие от Европы, централизованная система отопления господствует на всем постсоветском пространстве. Только в одной лишь России суммарная протяженность теплосетей составляет более 260 тыс. километров.

Значительно реже изоляция для труб отопления находит применение у частных домовладений, имеющих автономную систему отопления. Лишь в нескольких северных регионах частные дома подключаются к центральной теплотрассе с размещением труб отопления на улице.

Некоторым типам котлов, к примеру, мощным газовым или дизельным, требованиями свода правил СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» предписано отдельное от здания размещения – в котельной, отстоящей от обогреваемого объекта на несколько метров. В их случае фрагмент обвязки, проходящий через улицу, обязательно нуждается в утеплении.

Способы прокладки труб

На улице изоляция трубопроводов отопления требуется и при открытом наземном размещении, и при скрытой прокладке – под землей. Последний способ бывает канальным – в траншею сперва укладывается железобетонный желоб, а в нем уже размещаются трубы. Бесканальный способ размещения – непосредственно в грунте. Применяемые изоляционные материалы различаются не только по теплопроводности, но и паро-, водонепроницаемости, долговечности и способам монтажа.

Не столь очевидна необходимость утепления труб холодного водоснабжения. Однако без нее не обойтись в том случае, когда водопровод проложен открытым наземным способом — трубы требуется защищать от промерзания и последующего повреждения. Но и внутри зданий изолировать трубы водопровода тоже приходится –- для предотвращения конденсации влаги на них.

Стекловата, минеральная вата

Проверенные практикой эксплуатации изоляционные материалы. Отвечают требованиям СП 61.13330.2012, СНиП 41-03-2003 и нормам пожарной безопасности при любом способе прокладки. Представляют собой волокна диаметром 3-15 мкм, по структуре близкие к кристаллам.

Стекловата изготавливается из отходов стекольного производства, минвата из кремнийсодержащих шлаков и силикатных отходов металлургии. Различия их свойств незначительны. Выпускаются в виде рулонов, прошивных матов, плит и опрессованных цилиндров.

С материалами важно соблюдать осторожность и уметь правильно обращаться. Любые манипуляции должны выполняться в защитном комбинезоне, перчатках и респираторе.

Монтаж

Трубу оборачивают или обкладывают ватой, обеспечивая равномерную плотность заполнения по всей поверхности. Затем изоляцию, не слишком передавливая, фиксируют с помощью вязальной проволоки. Материал гигроскопичен и легко намокает, поэтому изоляция наружных трубопроводов из минеральной или стеклянной ваты требует установки пароизоляционного слоя из материала с низкой паропроницаемостью: рубероида или полиэтиленовой пленки.

Поверх него размещается покровный слой, препятствующий проникновению осадков – кожух из кровельной жести, оцинкованного железа или листового алюминия.

Базальтовая (каменная) вата

Более плотная, чем стекловата. Волокна изготавливаются из расплава габбро-базальтовых пород. Абсолютно негорюча, кратковременно выдерживает воздействие температур вплоть до 900° C. Далеко не любые изоляционные материалы могут как базальтовая вата длительно контактировать с поверхностями, нагретыми до 700°С.

Теплопроводность сопоставима с полимерами, варьируется от 0,032 до 0,048 Вт/(м·K). Высокие эксплуатационные показатели позволяют использовать ее теплоизоляционные свойства не только для трубопроводов, но и при обустройстве горячих дымоходов.

Выпускается в нескольких вариантах:

• как и стекловата, рулонами;
• в форме матов (прошитых рулонов);
• в виде цилиндрических элементов с одной продольной прорезью;
• в виде прессованных фрагментов цилиндра, так называемых скорлуп.

Последние два исполнения имеют разные модификации, отличающиеся плотностью и наличием теплоотражающей пленки. Прорезь цилиндра и края скорлуп могут быть выполнены в виде шипового соединения.

СП 61.13330.2012 содержит указание о том, тепловая изоляция трубопроводов обязана соответствовать требованиям безопасности и защиты окружающей среды. Сама по себе базальтовая вата этому указанию соответствует в полной мере.

Производители часто прибегают к хитрости: чтобы улучшить потребительские показатели – придать ей гидрофобность, большую плотность, паропроницаемость они используют пропитки на основе фенолоформальдегидных смол. Поэтому 100% безопасной для человека ее назвать нельзя. Перед применением базальтовой ваты в жилом помещении желательно изучить ее гигиенический сертификат.

Монтаж

Волокна утеплителя прочнее, чем у стекловаты, поэтому попадание его частиц в организм через легкие или кожу почти исключено. Однако при работах все же рекомендуется использовать перчатки и респиратор.

Монтаж рулонного полотна не отличается от того способа, каким осуществляется изоляция труб отопления стекловатой. Теплозащита в виде скорлуп и цилиндров крепится на трубы с помощью монтажного скотча или широкого бандажа. Несмотря на некоторую гидрофобность базальтовой ваты, на изолированные с ее помощью трубы также требуется гидрозащитная паропроницаемая оболочка из полиэтилена или рубероида, и дополнительная, из жести либо плотной алюминиевой фольги.

Вспененный полиуретан (пенополиуретан, ППУ)

Более чем в два раза сокращает тепловые потери по сравнению со стекловатой и минеральной ватой. К числу его преимуществ относят: низкую теплопроводность, отличные гидроизоляционные свойства. Заявляемый производителями срок службы – 30 лет;. Диапазон рабочей температуры от -40 до +140 °С, максимальная выдерживаемая в течении короткого времени – 150 °С.

Основные марки ППУ относятся к группе горючести Г4 (сильногорючие). При изменение состава с помощью добавки антипиренов им присваивается Г3 (нормальногорючие).

Хотя пенополиуретан отлично подходит как изоляционный материал для труб отопления, имейте ввиду, что СП 61.13330.2012 разрешает применение подобной теплоизоляции только в одноквартирных жилых домах, а СП 2.13130.2012 ограничивает их высоту двумя этажами.

Теплоизоляционное покрытие выпускается в виде скорлуп – полукруглых сегментов со шпунтовыми замками на торцах. В продаже имеются и готовые стальные трубы в изоляции из пенополиуретана с предохраняющей оболочкой из полиэтилена.

Монтаж

Скорлупы закрепляются на отопительной трубе с помощью стяжек, хомутов, пластикового или металлического бандажа. Как и многие полимеры, материал не переносит длительного воздействия солнечного света, поэтому открытый наземный трубопровод при использовании ППУ-скорлуп нуждается в покровном слое, к примеру, из оцинкованной стали.

Для подземного бесканального размещения теплоизоляционные изделия укладывают на водостойких и температусточивых мастиках либо клеях, а снаружи изолируют водонепроницаемым покрытием. Необходимо также позаботиться об антикоррозионной обработке поверхности металлических труб – даже проклеенное замковое соединение скорлуп недостаточно плотно, чтобы предотвратить конденсацию водяного пара из воздуха.

Пенополистирол (пенопласт, ППС)

Выпускается в виде скорлуп, внешне практически не отличающихся от пенополиуретановых – те же размеры, такое же замковое соединение «шип-паз». Но диапазон температуры применения, от -100 до +80 °С, при всей этой внешней схожести делает невозможным или ограниченным его применение для тепловой изолировки трубопровода отопления.

В СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» указано, что в случае двухтрубной системы теплоснабжения максимальная температура подачи может достигать 95°С. Что же касается обратных стояков отопления, то здесь не все так однозначно: считается, что в них температура не превышает 50 °С.

Утепление пенопластом чаще используется для труб холодного водопровода и канализации. Однако он может быть использован поверх других утеплителей с более высокой допустимой температурой применения.

Материалу присущ ряд некоторых недостатков: сильногорюч (даже с добавкой антипиренов), плохо переносит химические воздействия (растворяется в ацетоне), осыпается шариками при длительном воздействии солнечного излучения.

Существуют и другие, не полистирольные пенопласты – формальдегидные, или коротко, фенольные. По сути это совершенно другой материал. Он лишен указанных недостатков, успешно применяется как теплоизоляция трубопроводов, но не настолько широко распространен.

Монтаж

Скорлупы закрепляются на трубе с помощью бандажа либо фольгированным скотчем, допускается приклеивание их к трубе и между собой.

Вспененный полиэтилен

Диапазон температур, при которых допускается применение вспененного полиэтилена высокого давления, от -70 до +70 °С. Верхняя граница не сочетается с максимальной температурой трубы отопления, обычно принимаемой при расчетах. Это значит, что как тепловая изоляция трубопроводов материал малопригоден, но может использоваться в роли изолирующего слоя поверх жаростойкого.

Пенополиэтиленовая изоляция нашла практически безальтернативное применение в качестве защиты от промерзания труб водопроводных. Очень часто она используется как пароизоляция и гидроизоляция.

Выпускается материал в виде листов либо в виде гибкой толстостенной трубы. Последняя форма чаще применяется, так как более удобна для утепления водопровода. Стандартная длина – 2 метра. Цвет варьируется от белого до темно-серого. Возможно наличие покрытия из алюминиевой фольги, отражающей ИК излучение. Различия касаются внутренних диаметров (от 15 до 114 мм), толщины стенок (от 6 до 30 мм).

Применение обеспечивает температуру на трубе выше точки росы, а значит препятствует появлению конденсата.

Монтаж

Простой путь с худшими пароизоляционными результатами – разрезать пенистый материал по небольшому углублению вдоль боковой поверхности, раскрыть кромки и одеть на трубу. Затем обмотать по всей длине монтажным скотчем.

Более сложное решение (и далеко не всегда осуществимое) – перекрыть воду, полностью разобрать утепляемые участки водопровода и надеть цельные отрезки. Затем собрать все обратно. Полиэтилен закрепить стяжками. В этом случае уязвимым местом станется только стык отрезков. Его можно склеить либо также замотать скотчем.

Вспененный каучук

Вспененный синтетический каучук с закрытопористой структурой – наиболее универсальный материал для сохранения тепла и холода. Рассчитан на диапазон температур от -200 до +150 °С. Соответствует всем требованиям экологической безопасности.

Применяется как изоляция трубопроводов холодной воды, изоляция труб отопления, часто встречается в холодильных системах и системах вентиляции. Трубы для отопления, проложенные внутри зданий и изолированные каучуком, не требуют установки пароизоляционного слоя.

Внешне похож на вспененный полиэтилен, выпускается также в виде листов и гибких толстостенных труб. Монтаж тоже практически не отличается, за исключением того, что такая тепловая изоляция труб может крепиться на клей.

Жидкие утеплители

Успешно применяется технология, которая позволяет самостоятельно напылять пену из полиуретанового состава на уже готовые конструкции. Отличные адгезионные свойства позволяют использовать его не только для изоляции трубопроводов, но и наносить на прочие элементы, нуждающиеся в утеплении: фундамент, стены, кровлю. Покрытие, помимо теплозащиты, обеспечивает гидро, пароизоляцию, обеспечивает антикоррозионную устойчивость.

Заключение

Правильно выполненный монтаж тепловой изоляции — залог того, что труба не потеряет тепло, а потребитель не замерзнет. Замерзание же трубопровода холодного водоснабжения неизменно приводит к его разрыву. Вплоть до последнего времени на скрытых и открытых теплотрассах обычными изоляционным материалом была стекловата. Ее недостатки проистекают один из другого. Такое покрытие требует постоянного контроля.

Даже при незначительном повреждении защищающего поверхностного слоя паропроницаемость и гигроскопичность сводят всю экономию на нет. Влага является причиной низкого термического сопротивления и преждевременного разрушения. Значительно улучшить ситуацию помогут современные изоляционные материалы с ячеистой структурой, инертные к воздействию пара и воды: пенополиуретан, вспененный каучук, пенополиэтилен.

Чтобы продлить эксплуатацию системы труб любого предназначения (отопления, водоснабжения, вентиляции, канализации) инженеры придумали специальную защиту – теплоизоляцию. Рынок предлагает укомплектованные трубопроводы защитным покрытием или же теплоизоляцию можно выполнить самостоятельно.

Такие негативные факторы, как осадки, мороз, резкие перепады температур, излишняя влага и застой воды, коррозия значительно сокращают срок эксплуатации труб. Материал, используемый для защиты должен не только изолировать трубу, но и существенно сократить теплопотери.

Описание и особенности теплоизоляции

Вопрос о надёжном теплоизоляционном покрытии всё ещё открыт. Всё то, что предлагают производители, имеет не только массу преимуществ, но и много недостатков.

Инженеры усиленно работают над созданием одновременно уникальной и универсальной теплоизоляции. Главная задача любого теплоизоляционного покрытия – это максимальное энергосбережение.

Уже разработана масса технологий, позволяющих сберечь тепло, но они подойдут не для всех отраслей. Например, теплоизоляция для жилого и промышленного использования будет кардинально отличаться. Существуют агрегаты и трубопроводы, для которых защитное покрытие просто необходимо.

Стоит отметить, что укладка труб производится подземным и надземным способом. Всё будет зависеть от назначения трубопроводной системы. Исходя из этого и подбирается теплотрасса. Современная промышленность может предложить несколько специальных технологий для теплоизоляции труб.

Первая технология называется «упрощённой» и подойдёт для закрытых помещений, вторая же более сложная, применяется под открытым небом.

Речь идёт об энергосберегающей краске или пасте, совмещающей в себе акрил и некоторые примеси. Подобной пастой покрывают трубы из металла, к тому же она защищает от коррозии. Наносят при помощи кисти/валика или пульверизатора.

Если рассматривать с технологической точки зрения, то тепловая изоляция делится на три основные типы: органического/неорганического характера и смешанная. Первый подвид подразумевает использование материалов органического происхождения. Это всевозможные полимеры, где в качестве сырья выступают отходы древесины, торфа, соломиты и так далее.

К неорганическим изделиям относят сырьё минерального происхождения (горные породы в расплавленном виде, отходы от металлургического производства и волокно из стекла). К смешанному подвиду относят теплоизоляцию монтажного образца. Обычно сырьё используют с применением асбеста.

Новаторским способом считают дополнительное утепление с помощью электроподогрева. Его применяют, когда обычной теплоизоляции недостаточно. Принцип работы такой технологии напоминает пол с подогревом. Устанавливается кабель, поверх него тепло отражательный экран, всё это помещают в специальный панцырь-скорлупу.

Виды теплоизоляции для труб

Виды теплоизоляции для труб будут зависеть от следующих факторов: диаметра, из чего изготовлена труба, связующих элементов и применения. Материал для сохранения тепла используют разнообразный, они есть бюджетные и дорогие.

* Конечно же, это минеральная вата – сама природа нам подарила её и наделила уникальными свойствами. Во-первых, безопасностью, то есть отсутствие вредных добавок, токсинов и химии. Во-вторых, она отлично удерживает тепло, понятно, что материал должен быть качественным.

В-третьих, практически не впитывает влагу. В-четвёртых, устойчива к образованию плесени, грибка и болезнетворных бактерий. И напоследок, минвата имеет демократичную цену.

Единственный недостаток – это трудоёмкость процесса укладки. Например, для труб с узким диаметром, наматывать минеральную вату слишком длительный процесс.

Целесообразно использовать её в теплоизоляции труб для водоснабжения. Рулон ваты сначала разрезают на мелкие куски, потом осуществляется процесс наматывания.

Слой минеральной ваты закрепляется стеклотканью. Последняя выступает в роли закрепления и сохранения свойств минваты. Весь процесс подобной теплоизоляции будет напрямую зависеть от самого мастера.

* Очень часто в качестве тепловой изоляции используют стекловату. Производитель выпускает её в рулонах разного диаметра. Применяют в основном для надземных коммуникаций частного сектора или на магистральных участках.

Подобное защитное покрытие очень популярно и обладает рядом преимуществ. Стекловата известна своей долговечностью. Она наделена практичностью, с ней легко работать даже человеку, далёкому от тонкостей строительства. Имеет длительный срок эксплуатации и сильную устойчивость к веществам химического характера.

* К самой дорогой теплоизоляции для труб следует отнести изделие под названием «скорлупа». Её применяют для трубопроводов со средним и большим диаметром.

Такой тип изоляции считается композитным, потому изготовляется исключительно на промышленных предприятиях. Скорлупа состоит из двух слоёв: в качестве первого шара выступает минвата или герметик с наличием полиуретана; второй шар – это тонко листный металл или рубероид.

Название эта теплоизоляция получила от способа установки и структуры верхнего слоя. На ощупь материал напоминает рельефную поверхность грецкого ореха, а крепится на трубе из двух половинок, скрепленных между собой хомутами или проволокой.

Эффективен подобный тип утепления для мест сгибов, поворотов, угловых частей и труднодоступных мест. То есть, изделия могут изготовляться под разными углами. К преимуществам использования можно отнести поддерживание стабильной температуры внутри трубы/магистрали.

Предотвращает тепловые потери, помогает экономить на энергоносителе. Покрытие абсолютно равнодушно к химическим воздействиям. Изделие не имеет запаха и нетоксично. Устойчиво к резким температурным колебаниям, обладает высокой прочностью к механическим повреждениям.

* Как только химическая промышленность начала выпускать в больших объёмах полиэтилен, его стали использовать в качестве недорогой, но надёжной теплоизоляции для труб. А всё потому, что он обладает не только экологической чистотой, но и эластичностью.

Новейшие технологии позволили произвести ещё более надёжное покрытие для трубопроводных систем. Речь идёт о вспененной теплоизоляции для труб. Процесс изготовления заключается в том, что под высоким давлением поры изделия (полиэтилен) наполняются воздухом и получаются вздутые закрытые поры.

Готовый материал обладает гладкой поверхностью и уникальной упругостью. Форма выпуска может быть самая разнообразная: от больших листовых матов до трубчатых образцов (мерилонов).

Мерилоны широко используют, как для теплоизоляции канализационных труб, так и водопровода. Этот материал прекрасно себя зарекомендовал даже на глубине более 1 метра.

В частном секторе практически в любой трубной системе можно встретить изоляцию из вспененного полиэтилена. Потому что это изделие имеет разную форму выпуска и легко подстраивается под саму конструкцию.

Утеплитель изготовлен с перфорированной полоской, которая позволяет разорвать трубку и легко надеть на трубопровод. Дальше он закрепляется с помощью скотча. Однако подобный вид тепловой изоляции не используют под открытым небом.

* Для труб большого диаметра применяют теплоизоляцию с помощью пены, в быту называют «жидкой». Но для нанесения жидкого слоя потребуется специальный кожух. В его роли чаще всего выступают листы металла (из нержавейки или оцинковки).

Сам процесс установки подобной тепловой изоляции достаточно трудоёмкий. К тому же часто травматичен для человека. По цене жидкая теплоизоляция дешевле, нежели «скорлупа», но дороже минваты.

Установка заключается в следующем: сначала на трубу надевается защитный кожух и выставляется точно с равным зазором по всей округлости. Зазоры закрепляются деревянными вставками, далее пространство заливается монтажным герметиком. Заранее точно просчитывают дозировку пены, иначе может быть некачественное утепление, или пена просто вылезет наружу.

* В качестве теплоизоляции для труб отопления применяют каучук вспененного образца. Да, это синтетический пример утепления, но именно он подойдёт для самых ответственных инженерных конструкций. Этот тип обладает уникальной устойчивостью к очень высоким/низким температурам, не воспламеняется, не подвергается ультрафиолетовому излучению.

Теплоизоляция для труб Flex является покрытием нового поколения, его можно отнести к многофункциональным или стандартным. Это вид обладает огромным количеством достоинств.

Помимо теплофизических и эксплуатационных качеств, вспененный каучук имеет безопасность в плане экологии и санитарного режима. Особенно его часто применяют для систем кондиционирования и морозильного оборудования. Также он эффективен для шумо- и звукоизоляции.

Для чего же нужна тепловая изоляция системы труб? Прежде всего, она предотвращает образование конденсата. Места, где соприкасаются холод и тепло, всегда сопровождаются испарением. Без защиты появляется не только коррозия, но и гниль с болезнетворными грибками.

В последние годы защита трубопроводов изоляцией показала отменные результаты. Примером стали утеплённые металлические трубы. Теплоизоляция не только термоустойчива, но и препятствует появлению ржавчины.

В системах отопления и теплотрассах подобная защита выступает в роли экономии энергоносителей. Некоторые виды изделий способны мгновенно поглощать излишнюю влагу.

Также утеплители прекрасно себя проявили в плане защиты от промерзания. Это касается не только наружных коммуникаций, но и подземных, особенно водоснабжения или отвода канализационных стоков.

Когда осуществляют покупку утеплителя, руководствуются тремя условиями: диаметром предполагаемой системы труб, температурного показателя трубопровода и эксплуатационными условиями.

На строительном рынке особой популярностью пользуется тепловая изоляция от таких производителей: Rokwoo, Isover, Baswool, Ursa. Отечественные промышленные центры также радуют потребителя и стремятся выпускать продукцию ничуть не хуже зарубежной.

Цена теплоизоляции для труб будет зависеть от её вида, фирмы-производителя, размеров и применения. Например, минвата в зависимости от изготовителя и фасовки будет составлять диапазон цены от 50 рублей до 1 тысячи рублей.

Стекловата будет стоить в пределах от 500 рублей до 2 тысяч рублей. «Скорлупа» на рынке предоставлена не только зарубежная, но и от российского производителя и составляет такую цену: от 70 рублей до 5-6 тысяч рублей.

Монтажная пена будет колебаться в пределах от 500 рублей до 1,5 тысячи рублей. Вспененный каучук, в зависимости от размеров, будет стоить от 500 рублей и выше. Вспененный полиэтилен можно приобрести по цене от 15 рублей до 500 рублей за квадратный метр.

Используемые источники:

• https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/truby-otoplenie/teploizolyatsiya-dlya-trub.html
• https://oventilyacii.ru/otoplenie/vidy-teploizolyatsii-trub.html
• https://teplota.guru/teploizolyatsiya/poetapnaya-izolyatsiya-truboprovodov.html
• https://zastpoyka.ru/teploizolyaciya-dlya-trub-opisanie-svojstva-vidy-i-cena-teploizolyacii-dlya-trub/
