Как переделать газовый котел под дрова

В связи с подорожанием энергоносителей в настоящее время многие владельцы частных домов все чаще стали искать информацию о том, как переделать газовый котел под дрова. Причем, речь в большинстве случаев идет о котлах серии КЧМ, которые в 70-х годах прошлого столетия были оборудованы газогорелочным устройством. Особенно, переделкой котлов КЧМ интересуются те, кто проживает в регионах с развитой деревообрабатывающей промышленностью и богатых лесными ресурсами.

Суть преобразование состоит в извлечении газового оборудования из котла и с добавкой элементов, присущих классической кирпичной печи для обогрева помещений, то есть: камеры для сбора золы (зольника), поддувала, камеры горения и труб для отвода продуктов сгорания дров (дыма). Все работы по переделке котла желательно производить в летнее время, так для этого нужно некоторое пространство и условия для электросварочных работ. Однако, если имеется приспособленное для этого помещение процесс возможен в любое время года.

Для примера можно взять котел КЧМ-1, который изначально был разработан под отопление углем. Именно котлы этой линейки (КЧМ-1, КЧМ-5, КЧМ-2) были оборудованы гаогорелочным устройством, предназначенного для массового потребителя. Поэтому после извлечения газового оборудования можно увидеть в нижней части камеры горения ребра для размещения колосниковой решетки. Казалось бы все просто – покупай колосники, вставляй, закладывай дрова и топи.

Однако, на практике все сложнее и переделка газового котла под дрова требует времени, усилий и квалификации. Последнее очень важно, так как преобразованием конструкции котла должен заниматься человек с опытом, который умеет обращаться с электросваркой, пользоваться болгаркой, но главное, понимать весь цикл горения дров в котле от «а» до «я».

Автор этой статьи две недели рыскал по интернету, чтобы найти исчерпывающие материалы по этой теме и пришел к выводу: весь процесс реконструкции газового котла серии КЧМ нужно отдать в руки людей, умеющих это делать. Наглядным примером может служить видеоролик, расположенный ниже, где газовый котел путем профессиональных действий превращается в эффективный котел, работающий на дровах.

Главная / Отопление

Отопительные твердотопливные котлы на дровах сегодня являются лучшей альтернативой коммунальным системам теплоснабжения.

Многие относятся к таким агрегатам, как чему-то отжившему и неэффективному, хотя это совсем не так. Современные дровяные котлы, это уже не те русские печи с низким КПД и большим расходом топлива.

Их место давно заняли топки с длительным горением, функционирующие по принципу газогенерации. Сегодня в торговой сети находится достаточно много разных модификаций котлов с длительным горением, но важно то, что эти простые агрегаты можно сделать в домашних условиях, например, котел из газового баллона.

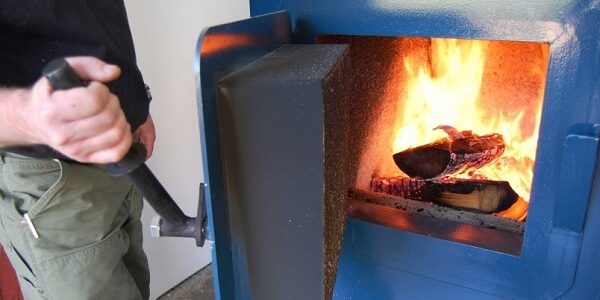

Современные отопительные котлы на дровах

Традиционные твердотопливные котлы, работающие на дровах, считаются самыми известными среди аналогичных устройств. Они имеют обычную конструкцию из топочной камеры большого объема и чугунного теплообменного аппарата.

Их основными преимуществами являются простой тепловой цикл работы и энергетическая независимость. Можно также подключить газовый котел к баллону с пропаном, если дополнительным топливом будет выступать сжиженный газ, а в комплекте к твердотопливному котлу будет находиться специальная горелка для газа или даже масла, когда потребуется отрабатывать отходы ГСМ.

Тем не менее, у них есть и существенный недостаток, небольшой период работы с одной загрузкой топлива не более 3-4 часов, кроме того они никогда не выполняются настенными.

Пиролизные твердотопливные отопительные агрегаты — предназначены для работы на дровах преимущественно твердых пород. Такие источники отопления укомплектованы двумя камерами сгорания, в первой протекает первичное горение с дефицитом кислорода, который запускает процесс пиролиза с генерацией газа. Во второй пиролизный газ догорает, что повышает КПД котла до 90% и время работы на одной засыпке до 8 часов.

Дровяные котлы длительного горения — предназначены для работы на любом пиломатериале, время работы с одной загрузкой топлива от 12 часов до нескольких дней.

Подобный эффект достигается за счет специальной камеры сгорания, в которой организован процесс верхнего горения, в результате чего дрова медленно тлеют. Продлевает время работы большой топочный объем, способный загрузить порядка 50 кг дров.

Теплообменник для котла на дровах

Теплообменные аппараты довольно часто считают «сердцем» твердотопливного котлоагрегата. Он забирает тепло у дымовых газов через стенки подогревателя и отдает циркулирующему внутри корпуса теплоносителю.

Теплообменники могут изготавливаться из чугуна или стали, первый имеют большую цену и обладает высокими показателя тепловой эффективности, продолжительностью работы и выносливостью.

Такой аппарат крупногабаритный, обладает определенной инертностью и при нагреве, и в процессе охлаждения. Чугунные агрегаты, неприхотливы, и проявляют антикоррозионную стойкость. При правильной эксплуатации устройство может безаварийно работать около 30 лет.

Стальные теплообменники выполняются из труб и листовой стали толщиной до 6 мм. Они предназначены для открытых систем отопления, работающих с естественной циркуляцией теплоносителя, подвержены коррозии и могут работать не более 15 лет.

Требования к топливу

Дровяное топливо для твердотопливных котлов группируются по типам: однородное и смешанное. Примесь прочих видов дерева в первой категории должна быть не выше 5%, от общей кубатуры партии. Далее дрова подразделяются по влажности: сухие до 25%, полусухие от 25 до 34% и сырые свыше 35%.

Сухими принято считать дрова, пролежавшие на складе более 12 месяцев после заготовки. Полусухими являются лесоматериал весенней заготовки, со сроком хранения не менее 6 месяцев.

Для работы твердотопливных котлов необходимо, чтобы дрова были сухой категории, это связано с тем, что в устройствах пиролизных и длительного горения, работающих при низких топочных температурах, влажные дрова интенсивно выделяют влагу, которая скапливается в нижней части топки, соединяясь с окислами серы и азота.

Таким образом она превращается в кислоту, которая разъедает стенки топочной камеры и сварочные швы. Через трещины в последних, в помещение могут попадать угарный газ и агрессивная кислота.

Особенности конструкции и работы пиролизного котла

Пиролиз — это технологический процесс сухой перегонки топлива. Принцип немного отличается от работы агрегата по технологии длительного горения, тем не менее, итоговый результат у них одинаковый.

В устройстве оборудовано 2 камеры сгорания, в первой процесс горения протекает с дефицитом кислорода, дрова тлеют с образованием пиролизного газа. Далее они направляются во вторую камеру, где сгорают с вторичной подачей воздуха.

Для того чтобы реализовать принцип пиролизного горения, первую камеру выполняют с большим объемом. Она предназначается для загрузки дров или любой отработки деревообрабатывающего производства, поджига, обсушивания, а также тления с выделением древесного газа.

В начале розжига заслонку на дымовой трубе открывают полностью, поэтому уходящие газы без ограничений попадают в атмосферу, подобно тому как это происходит в обычном твердотопливном котле. Вслед за тем, как дрова загорятся, заслонку перекрывают, и агрегат работает в газогенераторном цикле.

Вторая камера выполняется меньшего объема, в ней с помощью форсунки происходит сжигание пиролизного газа, поступающего из первой камеры. Сюда также подается принудительно воздух для вторичного сжигания. Путем изменения объема поступающего воздуха регулируют тепловую мощность агрегата и температуру подающего теплоносителя.

Котлы длительного горения с водяным контуром

Устройства котлов длительного горения могут отличаться размерами, продолжительностью горения на 1-й закладке, числом контуров циркуляции теплоносителя, конструкционным строением, функциональностью автоматики или её отсутствие.

Метод сжигания дров в таком агрегате практически не меняется и базируется на принципе верхнего горения. Для этого через специальную подвижную трубу в зону горения подается воздух.

Сама камера сгорания выполнена в форме водяной рубашки, в которой происходит нагрев воды для циркуляции в системе отопления. В дорогих котлах такая теплообменник чаще всего выполняется из чугуна, что даёт возможность стремительно нагревать воду и долго поддерживать рабочий температурный режим.

Дымовые газы выбрасываются в атмосферу через систему газоотвода. На трубе устанавливается заслонка, которой регулируют интенсивность процесса сгорания.

Таким образом, поддерживают температуру теплоносителя и тепловую мощность котла, при этом подключать электродутьевое устройство не требуется.

Делаем котел из пропанового баллона своими руками

По отзывам пользователей, такой твердотопливный котел считает очень экономичным и эффективным устройством, хотя он не двухконтурный и работает без принудительного наддува. Это объясняется тем, что качество любого котла во многом определяется конфигурацией топки.

Безупречная практически во всех отношениях топочная камера имеет — круглое сечение. В интернете достаточно видео и фотоматериалов, чтобы выбрать достойную модель для частного дома.

Самодельный котел. Источник фото: https://www.youtube.com/watch?v=2YdZppaSALo

Конечно начинающему мастеру это будет выполнить не под силу, а вот домашним умельцам, имеющим навыки работы со сваркой и слесарным инструментом будет по плечу, разумеется, при обязательном выполнении требований пожарной безопасности.

Следует признаться, что рекомендаций по узакониванию таких устройств нет, а требования пожарной безопасности к ним очень строгие. Тут собственнику помещения придется принимать самостоятельно решение об обустройстве такого отопителя.

Расчёт параметров: чертежи и рекомендации

После того как пользователь выберет нужную ему модель, нужно будет скачать из сети чертеж для выполнения конструкции. Затем выбирают 50-литровый пропановый баллон, при этом он должен быть цельнометаллическим.

Основные параметры и особенности изготовления котла:

Дымоотвод выполняют из трубы Д 100-125 мм и толщиной стен 4 мм.
Расположение дымохода должно быть вертикальным или немного смещенным, устанавливается в боковую стенку, на уровне нижнего горения топлива.
Топка загружается сверху, для этого изготавливается крышка с ручками.
Зольная камера оснащается дверцами, для противопожарных целей, используются для регулировки подачи воздуха.
Колосниковая решетка — чугунная заводского изготовления, устанавливается для поддержания горящих дров и подачи воздуха в зону горения.
Теплообменный аппарат из стального листа в форме «водяной рубашки», размещается вдоль дымовой трубы.

Необходимые материалы и инструменты

Для того чтобы выполнить обвязку газового котла для отопления от газового баллона с водяным контуром из газового баллона потребуются:

Большой газовый баллон.
Труба для дымоотвода.
Сталь листовая, для выполнения теплообменника, дверцы зольной камеры.
Штуцера для входа выхода теплоносителя и подключения первичных датчиков по температуре и давлению.
Металлический прут для ручек на верхнюю крышку.
Шарниры для дверцы печки.
Датчики по температуре и давлению.
Асбестовый шнур для уплотнения крышки и дверцы, чаша для приготовления уплотнительного раствора.
Болгарка.
Сварочный аппарат.
Набор слесарных инструментов.

Пошаговая инструкция

Источник фото: https://www.youtube.com/watch?v=2YdZppaSALo

Прежде чем начинать работу с пропановым баллоном, нужно удостовериться, что он не является опасным, из-за остатков сжиженного газа. Лучше если этот баллон будет предварительно подготовлен на ремонтном участке горгаза, где имеются специалисты, которые знают, как правильно работать с таким взрывоопасным оборудованием. В противном случае баллон на открытом воздухе должен пройти определенную обработку:

Открывают вентиль, переворачивают баллон вверх дном и ждут, пока сжиженный газ полностью вытечет из него.
Отвинчивают клапан от баллона.
Опять ждут, пока окончательно выйдет газ.
Заливают газовый баллон водой на сутки, чтобы вода полностью вытеснила остатки газа.
На следующий день сливают воду, после чего на нем можно будет проводить сварочные и слесарные работы.

Газовый котел для отопления от газового баллона своими руками, алгоритм выполнения:

Срезают верхушку баллона, отшлифовывают края, выполняя их ровными. Источник фото: https://www.youtube.com/watch?v=2YdZppaSALo
Дрова загружаются через верх, поэтому выполняют верхнюю крышку и усаживают ее с помощью асбестового шнура.
Выполняют дверцу для зольной камеры и поддувала, с помощью угловой болгарки.
Просверливают отверстие для защелки.
Используют угловую шлифмашину, чтобы выполнить отверстие для дымохода.
Устанавливают дымовую трубу.
Устанавливают на нее внешний мини теплообменник, типа водяной рубашки.
Устанавливают на теплообменник термометр цифровой для контроля температуре в баке.
Устанавливают предохранительный клапан для защиты системы от превышения давления
Уплотняют все сочленения асбестовым шнуром.
Устанавливают установочные ножки для устойчивого размещения над уровнем пола.

Правила эксплуатации оборудования

Дровяной котел длительного горения, выполненный из газового баллона, относится к пожароопасному оборудованию, на него распространяются правила эксплуатации водяных котлов с температурой до 115 С.

Несколько полезных советов по профессиональному и экономичному обслуживанию котла:

Агрегат устанавливают в 30 см от уровня пола, от стен не менее 70 см, перед фронтом для обслуживания котла свободное расстояние должно быть не менее 100 см.
В дымоходе устанавливают регулировочный шибер для уменьшения/увеличения силы тяги.
Красить котел не обязательно, но в случае, когда нужен эстетичный вид — краску нужно применять исключительно жаростойкую.
Котел должен иметь под собой несгораемое основание, близлежащие стены также должны быть обработаны негорючими материалами.
При работе котла в помещении должна быть надежная естественная трехкратная вентиляция воздуха.

Как увеличить КПД

Для увеличения КПД твердотопливного котла выполненного из пропанового баллона работу ведут по двум направлениям: увеличения теплосъема, то есть снижение температуры уходящих газов и сокращения потерь тепла.

Существует ряд вариантов для того, чтобы увеличить КПД твердотопливных котлов, работающего на дровах с водяной рубашкой:

Реконструкция размера дымохода. Его надо выполнить повыше, идеальное расстояние от котла до конца трубы — 6 м.
Установить дефлектор, который не только защищает котел от осадков, но и увеличивает тягу.
Для сохранения тепловой энергии в конструкцию трубы ставится заслонка, регулирующая подачу воздуха в топку.
Котлы усиливают теплообменными аппаратами в виде водяных рубашек. Существуют такие устройства, которые надеваются прямо на дымовую трубу.

Таким образом, эффективность таких самодельных устройств можно увеличить без содействия специалистов и больших финансовых вложений.

Главное придется немного поэкспериментировать, потому что конкретные результаты будут зависеть от вида топлива и геометрии котла. В этом вопросе также важно не перестараться, так как снижение температуры уходящих газов ниже 55 С вызовет обильное образование кислого конденсата в дымовых газах.

Кислота будет стекать по стенкам дымовой трубы и топки и способна вывести из строя не только топочную камеру, но и дымоотводящую систему.

Содержание

Устройство и работа газо-дровяных котлов

Универсальный газо-дровяной котел для отопления дома, выпускается в трех различных модификациях, отличающихся конструкцией и функциональными возможностями.

Модуль, с возможностью переоборудования под газ.
Котел, имеющий сразу две топочных камеры, отдельно под дрова и газ.
Теплогенератор с встроенным электрическим ТЭНом.

Комбинированные котлы смешанного типа, под газ и дрова, имеют встроенную автоматику, полностью автоматизирующую процесс горения. После прогорания дров в топке, модуль автоматически переходит на газ или электричество. Для ГВС, воду подогревает электротэн.

Одновременная установка дровяного и газового котла в одной системе требует значительных финансовых затрат. Приобретение и монтаж универсального оборудования, снижает затраты на 30-40%.

Битопливные древесно-газовые котлы

Комбинированные котлы газ-дрова, получили широкое распространение в бытовых условиях. Конструкция включает следующие узлы:

Топочная камера – изготавливается из стали или чугуна. В конструкции устанавливают одну или две топки. Модификация с двумя топочными камерами, более удобна. В нижнюю топку осуществляется установка газовой горелки. В верхней камере располагаются колосники для сжигания дров.
Контуры отопления и ГВС – производители выпускают модели, предназначенные исключительно для отопления (с возможностью последующего подключения к бойлеру косвенного нагрева), а также для получения горячей воды и обогрева помещений. Последние, укомплектовываются двумя контурами. Нагрев ГВС происходит проточным способом.

Нагрев воды для ГВС, в зависимости от производительности ТТ котла, достигает 700 л/час. Существуют модификации с встроенной накопительной емкостью, на 40-120 литров воды.

Электро-газо-дровяные котлы

Комбинированные котлы отопления, газ, дрова и электричество, имеют устройство, напоминающее то, что используют двухтопливные агрегаты. Главным отличием является установленный электрический ТЭН. Принцип работы комбинированных котлов, газ, дрова, электричество, заключается в следующем:

Основным видом топлива считаются дрова. После сгорания древесины, в автоматическом режиме включается газовая горелка. Процесс отопления продолжается без остановки.
ТЭН используется для поддержания минимальной температуры теплоносителя, после того, как газ и дрова закончились. Допускается эксплуатация в режиме антизамерзания. Электрический ТЭН поддерживает минимальную температуру в системе отопления, препятствуя размерзанию водяного контура.

Некоторые универсальные котлы отопления – газ, дрова, электричество, используют в своей работе принцип газогенерации, что увеличивает время автономной работы до 6-12 часов, от одной закладки поленьев.

Особенности конструкции

Ассортимент отопительных котлов представлен разными моделями. Одни работают на газе, другие — на электричестве, третьи — на жидком топливе. Каждая разновидность имеет свои эксплуатационные преимущества и недостатки. Минусы использования тех или иных установок не дают покоя конструкторам и техникам. Поэтому они решили объединить некоторые модели, и на свет появились комбинированные отопительные устройства. Они могут работать, например, на твердом топливе и газе одновременно.

Подобное сочетание позволило минимизировать аварийные риски и организовать работу того же твердотопливного котла в автономном режиме. Как работают подобные установки, и где их применение более чем оправдано? Как правило, универсальные котлы всегда снабжаются дополнительным количеством патрубков. Они могут быть использованы для подключения теплого пола, отопительных радиаторов, системы управления оранжереи, подогрева воды в бассейне или обогрева бани.

Газовая горелка в таком котле располагается ниже топочной камеры, куда закладываются дрова, брикеты, опилки или уголь. Поэтому при необходимости и переключении она позволяет полностью сжечь остатки твердого топлива. Если работа переводится на твердое топливо, газовая горелка в автоматическом режиме закрывается. Для удобства использования стальной теплообменник, отвечающий за отопление помещения, проходит через весь корпус. Все стенки теплоизолированы специальной минеральной ватой, поэтому КПД агрегата составляет практически 92%. И это очень высокий показатель.

Теплообменник для подачи ГВС выполнен из меди и располагается в верхней части установки. Медь не боится коррозии, поэтому срок службы змеевика приравнен к срокам службы всего прибора в целом. Есть у универсальных котлов рычажные и воздушные заслонки, обеспечивающие поставку необходимой порции воздуха.

Как работает установка

Принцип действия котла газ-дрова до тривиального прост. В конструкции используются две автономные камеры. Топочная расположена выше газовой. Такая особенность позволяет использовать два вида топлива одновременно. Газовые горелки способны работать на низком давлении. Поэтому нередко можно увидеть модели, которые подключаются не к центральным газовым магистралям, а к баллонам со сжиженным газом.

Обратите внимание! При отключении электричества котел газ-дрова не сможет работать на газе. А все потому, что продукты его горения в таком случае не будут самостоятельно выводиться через дымоход наружу, и конденсат моментально скапливается на его стенках, забивая дымоход

Если в доме нет света, котел отапливается исключительно на дровах.

Преимущества установок

Преимуществ у котлов газ-дрова довольно много, поэтому обозначим только самые основные:

Главный фактор — это возможность экономить и использовать вместо дорогого голубого топлива дешевые дрова. Если же дрова заканчиваются, можно перейти на газ в автоматическом режиме.
Комбинированная конструкция позволяет использовать автономное отопление. Газ обеспечивает работу установки ночью без дополнительной загрузки топлива. Приятно также прийти домой после работы в хорошо протопленный дом, зная, что газ поддержит нужную температуру, когда некому будет подкидывать в печку дрова.
Универсальные комбинированные котлы могут иметь один или два контура, благодаря чему можно использовать установку не только для отопления, но и для подачи горячей воды для технических нужд. Сегодня универсальные котлы газ-дрова доукомплектованы накопительными бойлерами, и есть модели, способные подогревать воду до нужной температуры проточным способом. Выбор велик, и это радует.

Но перед тем как решиться на покупку подобных установок, специалисты рекомендуют изучить особенности их эксплуатации и недостатки.

Нормы при установке газо-дровяного отопительного котла

К монтажу газового котла с возможностью топки дровами, предъявляются более высокие требования, чем к обычному твердотопливному оборудованию. Нормы эксплуатации и подключения описаны в СНиП, СП и ППБ. В частности, там указывается:

Котельная – под установку котла выбирают помещение с общей площадью не менее 12 м² и высотой потолков от 2,2 м.
Стены и пол облицовывают негорючим материалом: штукатуркой и керамической плиткой.
Обязательно наличие приточно – вытяжной вентиляции. Для лучшего притока воздуха, дверной короб устанавливают без нижнего порога.
К электросети котел подключают через автоматы, расположенные снаружи котельной. Современные мультитопливные малогабаритные котлы газ, дрова и электричество, имеют защиту от скачков напряжения. Несмотря на это, производители рекомендуют выполнять подключение через источник бесперебойного питания с встроенным стабилизатором.
Наличие естественного освещения обязательно. Размеры оконных проемов высчитывают, в зависимости от производительности котла.
Универсальные отопительные котлы на газе и на дровах, производительностью до 40 кВт, можно установить в любом помещении, используемом для хозяйственных нужд. Теплогенератор свыше 40 кВт, монтируют в отдельной комнате, предназначенной исключительно для нужд котельной.
В месте прохождения дымоходом плит перекрытия и кровельного пирога, предусматривают противопожарные разделки. Трубу изолируют негорючим минеральным уплотнителем.
На оголовок дымохода устанавливают искрогаситель и дефлектор для увеличения силы тяги.

При подключении к магистральному газу, первый запуск котла выполняют в присутствии инспектора. При отсутствии нарушений, инспектор Газовой службы сделает отметку в паспорте оборудования о вводе его в эксплуатацию.

Плюсы и минусы использования котлов, работающих на дереве и газе

Отопительные котлы для дома, работающие на дровах, газе и электричестве, как показала практика, удобны в эксплуатации и легко заменяют два однотопливных агрегата. Преимуществами универсальных многотопливных моделей являются:

Автоматизация процесса горения.
Длительное время работы от одной закладки дров.
Меньшая стоимость, по сравнению с двумя котлами, работающими отдельно на газе и дровах.
Быстрое переключение на резервный источник топлива.
Возможность работы в неотапливаемом здании, для предотвращения замерзания теплоносителя.
Небольшие габариты.
Обеспечение нужд ГВС – напольные двухконтурные отопительные комбинированные котлы газ-дрова, работают по типу проточного водонагревателя. Одноконтурные аналоги, подключаются к бойлеру косвенного нагрева.

Бытовые водогрейные газо-дровяные отопительные котлы, имеют несколько недостатков:

Высокая стоимость.
Большой вес, за счет того, что в конструкции встроено несколько топочных камер.

На этом недостатки универсальных котлов заканчиваются. Понятно, что у отечественного оборудования встречаются недоработки, но в целом, даже российские агрегаты работают безупречно. Многотопливные котлы удобны в эксплуатации и во многом превосходят агрегаты, работающие только на одном виде топлива.

Расчет мощности и температуры тёплого водяного пола

Комбинированные котлы отопления дрова газ описание и применение

Многие производители отопительного оборудования для повышения конкурентноспособности своего товара и создания более комфортных условий для своих клиентов, серьезно начали заниматься производством комбинированных котлов отопления. Такого рода котлы известны тем, что могут одновременно работать на нескольких видах топлива. На сегодняшний день вы сможете найти такие котлы, которые могут работать сразу на четырех видах топлива. Но в виду небольшой их функциональности, особой популярности среди населения достигли комбинированные котлы отопления, работающие на газу и дровах.

Комбинированные котлы отопления дрова газ

Есть ли особенности в эксплуатации

При покупке комбинированного котла с дровяным и газовым отоплением надо учитывать несколько эксплуатационных моментов, без соблюдения которых использование дров в качестве основного источника тепла может привести к тому, что универсальный метод окажется причиной немалых проблем.

Так, дровяной котел во время своей работы понемногу засоряет дымоход сажей, которую надо периодически прочищать. Без этого эффективность отвода дыма постепенно будет уменьшаться, вплоть до появления проблем с розжигом, задымлением помещения и т.п.

Рис. 4 Дымоходы требуют регулярной чистки

Если отопление на газу или электричестве может работать непрерывно, то дровяной котел полностью прогорает максимум через 3-4 часа, после чего система отопления неизбежно начинает остывать. Загрузка новой порции осуществляется вручную, что требует наличия дома владельца. Поэтому нередко комбинированные модификации с дровяным или же пеллетным топливом используют по возможности в режиме отопления от газа.

Пеллеты отчасти позволяют автоматизировать процедуру отопления дровяным топливом, но все равно придется следить за процессом. Да и запас надо создавать заблаговременно, иначе можно остаться без отопления в самый холодный период года.

</ul></ul></ul></ul>

Альтернативное отопление

Сочетание дров и газа в отопительном процессе

Работа дровяного котла на газовом топливе (природном газе) волнует народных умельцев. Сочетание дров и природного газа добавляет комфортности и экономичности эксплуатации отопительных систем. Скажу сразу – вопрос перевода дровяного котла на газовое топливо не раскрывается в этой статье по причине его вредности и опасности. Но, сочетать дрова и газ – можно и нужно. Это, действительно – комфортно и экономно.

Дровяной котел на газовом топливе
Комбинированные котлы «газ-дрова»
Сочетание двух раздельных котлов «газ» и «дрова» в отопительной системе

Дровяной котел на газовом топливе

Технически (правильно и безопасно) усовершенствовать дровяной отопительный агрегат до состояния «всеядности» (газ и дрова) – невозможно. Газ – взрывоопасное ядовитое топливо, вольное обращение с которым приводит к печальным последствиям. Нельзя игнорировать правила эксплуатации газового оборудования.

Фантазии народных умельцев для газового отопления ограничены словом «запрещено». Законодатели, производители, проектанты и эксплуатационщики – все перестраховываются по теме безопасности. Перелезть через ОФИЦИАЛЬНОЕ ГАЗОВОЕ «ЗАПРЕЩЕНО» – практически нереально.

Официально, для перевода дровяного котла на газовое топливо – требуется проект, согласованный с соответствующими местными службами контроля – газовой, пожарной, коммунальной и т.д. Выполнение монтажа с последующим вводом отопительного оборудования в эксплуатацию, происходит согласно действующего законодательства. За простыми словами кроется глубокая инженерно-техническая проблема.

Уже на начальном этапе перевода дровяного котла на газовое топливо, вся идея разбивается об несоответствие конструкций камер сгорания и систем вентиляции дровяного и газового отопительного оборудования. Дровяное и газовое топливо находится в разных агрегатных состояниях, у него разная удельная теплотворность, поэтому оно требует совершенно различных режимов вентиляции камеры сгорания и, самое главное – различных размеров этой самой камеры.

Газовый котёл – сложное изделие. Корпус газового котла просчитывается и тестируется годами. Его размеры обуславливаются установленными нормами и правилами горения газового топлива. Высота, ширина, отстояние факела до пода и до свода, герметичность камеры сгорания, турбулизация газовых потоков, качество вентиляции, согласование работы узлов автоматики и т.д. – все параметры выверяются производителем, который несёт полную ответственность за безопасность своего детища. Фирм-производителей газовых котлов не так уж и много.

Дровяные котлы «клепают» все, кому не лень. Ответственности никакой. Лишь бы грело-горело дровяное паливо. В отличие от газового, конструкция дровяного котла не лимитирована ни чем, кроме одного – желания «выжать» из дров побольше тепла. Корпус дровяного котла имеет дополнительные устройства, создающие турбулентности и замедляющие скорость движения газообразных продуктов сгорания. Проще говоря, в дровяном котле происходит торможение газовых потоков, с целью повышения КПД дровяного котла в целом. Что, в отношении к правилам эксплуатации газового отопительного оборудования – строжайше запрещено! Все газовые котлы работают только на прямой тяге! Запрещены любые приспособления, тормозящие скорость вентиляции топки (камеры сгорания) газового котла. Всякие трубчатые теплообменники, турбулизаторы, заслонки, дополнительные вентиляционные «карманы» и прочее – запрещено для газового отопительного оборудования.

А теперь попробуем мысленно сунуть в дровяной котёл газовую горелку и вспомним, что у дровяного котла камера сгорания (топка) гораздо больше, ведь она ориентирована на дрова. Что это даст в сочетании в недостаточно эффективной вентиляцией? Правильно. Избыток продуктов сгорания в корпусе котла. А если сюда добавить наличие загрузочной дверцы и прочие дыры, через которые этот избыток продуктов сгорания может попадать в отапливаемое помещение (топочную), то становится совершенно ясно, почему ни один контролер не даст разрешение на эксплуатацию такого монстра.

P.S. Есть много чего, что делает перевод дровяного котла на газ крайне нерентабельным занятием. Но, самое главное – это неоправданный риск эксплуатации переделанного отопительного агрегата. На официальном уровне – перевод дровяного котла на газовое топливо никогда не будет поощряться. Теплотехники, официально – не переделывают дровяные котлы под газовые горелки. Потому что знают – все фискальные службы (пожарные, газовые, и коммунальные) – всегда будут бороться с модифицированным и самодельным газовым отопительным оборудованием.

Что касается самостроя и самостоятельного (незаконного) перевода дровяного котла на газовое топливо – то, от такого «кулибина» открестятся сразу все. Человек, пытающийся самостоятельно перевести дровяной котёл, плиту или печку на газовое отопление – нарушает целую кучу законов и подвергает свою безопасность и безопасность окружающих его людей неоправданному риску.

Комбинированные котлы «газ-дрова»

С точки зрения развития современной техники – комбинированые котлы «газ-дрова» имеют право на жизнь. Комбинированные котлы «газ-дрова» существовали ещё при «Союзе». Но, советские комбинированные котлы «газ-дрова» всегда работали на раздельном питании – либо газ, либо дрова (твёрдое топливо). А, чтобы и то, и другое сразу – это явное ноу-хау. В современом электронном мире не составляет труда реализовать любую техническую идею. Вот, только – польза небольшая. В исполнении современных аматоров, комбинированные котлы «газ-дрова» – либо не безопасны, либо слишком дороги, либо неудобны и громоздки в экскплуатации.

Сочетание раздельных котлов «газ» и «дрова»

Сочетание двух раздельных котлов «газ» и «дрова» в одной отопительной системе – оптимальный вариант. Если котлы стоят в разных топочных помещениях, то это – вообще идеально.

Используемые источники:

https://remontzhilya.ru/kak-peredelat-gazovyj-kotel-pod-drova.html
https://kotle.ru/otoplenie/kotel-iz-gazovogo-ballona
https://mr-build.ru/newteplo/kotel-gaz-drova.html
http://tehnopost.kiev.ua/otoplenie/41-drovyanoy-kotel-na-gazu.html
