<index>Расчет мощности радиатора отопления
Расчет количества отопительных радиаторов
При расчете необходимо обратить внимание на следующие факторы:
- Площадь помещения, которое требуется обогреть. Чтобы такой расчет был более точным, необходимо выявить объем помещения в кубометрах.
- Площадь той поверхности радиаторов, которая отдает тепло в помещение.
- Температурный режим, которые имеет радиатор отопления 200 мм.
Подбор количества секций батареи в зависимости от площади комнаты
Если определить точный расчет – это не так принципиально, то можно воспользоваться более старым методом. Изначально определяем площадь дома или квартиры. Если радиаторы отопления 200 мм принадлежат к такому типу, как секционные, то размеры секции одной будут достаточны для обогрева 2 кв. метров площади. Считаем количество и добавляем к тому результату, который получили около 10%. Эта цифра составляет компенсацию того тепла, которое выйдет через окна или двери.
Выбор размера радиаторов отопления
Размеры такого отопительного элемента устанавливаются исходя из той тепловой мощности, которую они выделяют. Если радиаторы отопления монтируются в проем под окном, то потребуется высчитать такие размеры, как:
- Расстояние от подоконника до верхней части радиатора должно быть не больше, чем 100 см.
- Расстояние от пола до нижнего ребра отопительного радиатора должно составлять минимум 60 см.
- Ширину радиаторов необходимо выбирать такую, чтобы она перекрывала ширину окна примерно на 60-70%.
Требования при установке отопительной батареи
Существует несколько правил:
Рекомендуем к прочтению:Расчет радиаторов отопления
- Если под окном установить более узкие маленькие батареи отопления, то они могут не создать тепловую завесу. Это повлияет на то, что маленькие радиаторы отопления не смогут предотвратить поступление холодного воздуха, который проникает через блоки радиатора.
- Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, то можно выбрать определенную модель отопительного элемента с определенным количеством секций.
- Если нужной модели нет в продаже, то можно выбрать радиаторы отопления 200мм, которые будеут обладать большей мощностью. Главное не понижать эту цифру.
- Если в доме или квартире нет места, куда можно монтировать радиаторы отопления высота 250 мм, или необходимо нагреть довольно большой объем воздуха, то потребуется приобрести высокие радиаторы отопления. Чаще всего такие радиаторы отопления монтируют в помещениях или в больших спортивных залах.
Батареи отопления высокие бывают двух типов:
- Тип RD – характеризуется нижним подключением;
- Тип R – характеризуется боковым подключением.
Радиаторы, у которых большая высота радиатора отопления, характеризуются высокой конвекцией и высокой тепловой отдачей. Такой тип радиаторов может достигать в высоту 760, 940 и 1120 мм, а в ширину могут иметь от 400 до 1400 мм. В глубину все высокие радиаторы имеют стандартные размеры батарей отопления – 90 мм.
Высокая батарея
Низкие батареи – это радиаторы отопления 300 мм-450 мм. Как правило, низкие модели ставят под подоконниками, когда окно занимает почти все пространство стены. Такие низкие радиаторы отопления, конечно, будут уступать в эффективности моделям больше, поэтому, если вы используете такие радиаторы, придется увеличить их количество. Стоит отметить, что низкие батареи отопления более равномерно греют помещения. Ведь в таком случае длинные радиаторы отопления будут создавать более эффективную тепловую завесу, а вследствие этого теплый воздух будет распределяться по комнате, не оставляя холодных мест.
Низкие радиаторы отопления
Но все же стоит отметить, что радиаторы отопления высокие и узкие являются более распространенными. Такие радиаторы отопления высота 2000 мм можно установить везде, где это позволят габариты помещения. Однако такие радиаторы, в отличие от таких, как длинные батареи отопления, будут распределять тепло не таким эффективным образом.
Рекомендуем к прочтению:Установка чугунных радиаторов отопления
Именно поэтому, если вы разместите радиаторы отопления 350 высокого типа непродуманно, то сложится такая ситуация, когда возле батареи будет невероятно жарко, а в других местах комнаты – холодно.
Оптимальные схемы монтажа отопительных компонентов
Если необходимо снизить затраты на такие операции, как монтаж радиаторы отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на системе разводки однотрубного типа. Такая система, правда, предполагает наличие байпасной линии в обязательном порядке.
Однотрубная система отопления
В верхних точках будут установлены клапаны, через которые будет производиться выпуск воздуха. Такой клапан будет работать в автоматическом режиме, они будут выпускать воздух, а вход воздуха будет блокироваться давлением воды.
Запорный клапан позволит создать барьер на пути теплоносителя, а также увеличит теплоотдачу.
Такой клапан также потребуется во время различных демонтажных работ. В случае однотрубной системы разводки такой клапан лучше всего подключить диагонально. В таком случае теплоноситель будет поступать в левом верхнем углу, а отводиться в нижнем правом.
Можно использовать и обратный вариант. Самый важный нюанс, который необходимо соблюдать, – это не подключать радиаторы отопления высота 150 мм с одной и той же стороны. В таком случае можно потерять до 10% отдачи тепла. Если устанавливаются небольшие или мини радиаторы отопления, то лучше всего осуществлять нижнее подключение.
</index>Содержание статьи:
Узкие радиаторы отопления применяют чаще всего в помещениях, где габаритные обогреватели неудобны и занимают много места: в ванных комнатах, туалетах, лоджиях и балконах. Они создают одинаковый эффект отопления при условии, что правильно установлены и настроены.
Область применения и группы радиаторов
Горизонтальный вариант узкого радиатора отопления
Батареи отопления узкого формата считаются альтернативными для применения в разных случаях. Это может быть связано с наличием свободного пространства и дизайнерскими особенностями. Такие радиаторы делятся на горизонтальные и вертикальные.
Особенности узких горизонтальных батарей
Горизонтальные варианты часто применяются для отопления узких комнат с низкими стенами или перегородками либо панорамными окнами. Узкая горизонтальная конструкция подходит для лоджий и балконов. Оптимален такой вариант для длинных комнат и коридоров.
Узкие вертикальные модели
Вертикальные нагреватели устанавливаются на небольшие, но высокие перегородки. Также крепятся на временные или несущие стены. Модели нестандартных типов устанавливаются на специальные кронштейны, имеют необычную форму. Такие варианты нагревателей чаще всего подбираются под индивидуальный дизайн.
Стандартные изделия не всегда возможно вписать в современный интерьер. Поэтому стараются приобретать модели, которые одновременно решают технические и художественные задачи.
Как правильно выбрать узкие радиаторы
Таблица выбора радиатора отопления по тепловой мощности
При выборе узких отопительных конструкций для установки в домашних условиях необходимо руководствоваться разными факторами. Если их игнорировать, можно столкнуться с проблемой неправильного функционирования конструкции.
- Давление общей системы отопления.
- Качество теплоносителя и его тип.
- Диапазон рабочих температур теплоносителя.
- Проведение ежегодных гидравлических ревизий.
При этом стоит учитывать материал радиаторов. Часто владельцы домов ошибаются, выбрав алюминиевые конструкции. Они очень требовательны к чистоте воды, поэтому способны быстро выйти из строя. Для водяного или парового теплоносителя такие элементы лучше использовать при условии, что установлен специальный фильтр очистки системы.
Низкие радиаторы отопления
Стальные радиаторы рекомендуется использовать при организации частного отопления
Батареи из стали или алюминия не всегда подходят для эксплуатации. Алюминий не совместим с медными элементами, которые часто применяют для заглушек или в качестве соединителей и кранов. Для стали недопустимо присутствие большого количества кислорода, так как под его воздействием она начинает быстро ржаветь.
Батареи из данных материалов допускается использовать в квартирах при соблюдении всех требований по эксплуатации. Не менее важно учитывать, что радиаторы из легких и тонких сплавов рационально монтировать при организации индивидуального отопления.
Узкие радиаторы с большой высотой должны обязательно оснащаться воздуховодом. Его устанавливают напротив трубопровода в верхнем коллекторе. Чтобы упростить эксплуатацию, лучше выбирать автоматические механизмы.
Преимущества и недостатки узких радиаторов
Узкие радиаторы обладают хорошей теплоотдачей
Узкие радиаторы обладают следующими преимуществами:
- Подходят для универсального применения. Такие конструкции можно устанавливать возле стены, под окном или в любом другом месте комнаты. Многие из них имеют эстетичный внешний вид.
- Хорошая теплоотдача. Данному параметру соответствуют в большей степени вертикальные радиаторы. Они прогревают воздух одновременно в верхней и нижней частях помещения.
- Хорошее качество. Узкие радиаторы отличаются надежностью и герметичностью. Все стыки произведены с идеальными прочными швами. Приблизительный срок эксплуатации радиатора составляет 10-15 лет.
- Подходит для отопления комнат с нестандартной формой и площадью. Для пространства под лестницей или погреба такой нагреватель будет очень кстати, так как легко впишется в помещение.
Недостатком таких типов радиаторов является их высокая стоимость
Недостатки данного оборудования:
- Не всегда возможен монтаж под окном. Это не только самая удобная зона, но и довольно функциональная. Здесь осуществляется достаточно эффективная циркуляция воздуха.
- Высокая стоимость. Вместо одной узкой батареи можно купить две или три обыкновенных. Все зависит от габаритов и мощности каждой. Однако узкие варианты лучше отапливают комнату.
- Маленький радиатор нуждается в промывании. Лучше всего это делать два раза в год: перед запуском и отключением отопления. Некоторым сложным конструкциям свойственно забиваться, вследствие чего возникают воздушные пробки.
Габариты высоких узких и низких конвекторов
Стандартно отопительные радиаторы имеют следующие параметры: длина — 93 мм, глубина 140 мм, высота 388 мм. Такие конструкции обладают хорошей теплоотдачей, если выполнены из тонких сплавов. Если это чугунный вариант, мощность одной секции будет равна 106 ватт.
Конструкции, которые применяют для отопления небольших пространств (высокие батареи) обладают такими габаритами: ширина 76 мм, высота 661-954 мм, глубина 203 мм. Рабочее давление такого нагревателя составляет 10 атмосфер.
Советы по установке узких радиаторов
Минимальный зазор между стеной и батареей должен составлять не менее 5 см
При монтаже батарей под окном или на сплошной стене обязательно нужно соблюдать некоторые нюансы.
- Если установка конструкции под окном неизбежна, изначально необходимо найти центр подоконника, по которому замерить ось радиатора.
- Учитывайте конвекцию воздуха. Соблюдайте зазор между стеной и батареей. Минимально этот промежуток должен составлять 5 см.
- Если устанавливаются радиаторы с отсекателем воздуха, они должны располагаться на расстоянии не менее 5 см.
- При монтаже низких батарей отопления на стене необходимо учитывать, что расстояние от радиатора должно быть не менее 3 см, а от пола — 5-10 см.
- Чтобы сохранить привлекательный дизайн в помещении, можно повестить радиатор в предварительно подготовленную нишу. Заранее следует к ней провести коммуникации.
Узкие горизонтальные и вертикальные батареи отопления считаются довольно популярными среди пользователей, которые владеют загородными домами. В таких жилищах нагреватели всегда оправдывают себя, создавая тепло и уют при обычных энергозатратах.
Такой вид остекления предполагает презентабельный вид и многофункциональные качества окон. Обычно панорамные окна устанавливают с максимальным захватом площади предполагаемого остекления. Часто встречаются абсолютно стеклянные фасады в зданиях, которые нуждаются в установке специализированного отопительного оборудования.
Низкие радиаторы отопления
Большие батареи, которые имеют стандартную модификацию, приемлемы только для помещений с высокими оконными рамами, расположенными в середине плоскости стен и имеющими обыкновенные параметры.
Однако, если расположение и размеры окон заметно отличаются от стандартных и не вписываются в особенности пространства и интерьера, то тогда между полом и плоскостью стен применяют специализированные отопительные батареи, которые называются «низкие радиаторы отопления».
Узкие радиаторы
Приобретая, данный вид продукции, очень важно обращать внимание на надежность и качество радиаторов, а также на металлический сплав и конструкционные особенности.
Качественные радиаторы отопления в первую очередь должны быть изготовлены из безопасных материалов и не выделять вредные для человека вещества в воздух, и соответствовать стандартам сертификации.
Высококачественную продукцию отличают такие сертификаты, как: ISO 9001:2000.
Внешний вид низких отопительных радиаторов
Современный производственный рынок предлагает различные конструкции и цветовые решения радиаторов отопления. А также данный вид изделий можно подобрать по следующим параметрам:
- по размеру;
- оптимальной длине;
- удобной ширине;
- необходимой мощности;
- а также по количеству секций.
По техническим параметрам этот вид изделий подходит к оснащению отопительных систем любых помещений. Одним из несомненных достоинств этих приборов является качественная конечная отделка поверхностного покрытия радиаторов отопления. Это может быть специализированный лак, напыление или краска.
Такой нюанс обеспечивает стойкость к коррозийным процессам, а также эта обработка не требует регулярной окраски и других видов ухода. Высококачественные устройства этого направления экономят до 30 процентов материальных затрат на отопительные нужды.
Радиаторы производятся в разнообразных вариантах для удовлетворения различных требований и предпочтений покупателей к данному виду товаров. Такой ассортимент позволяет выбирать самый удачный вариант для установки низких батарей в определённом помещении, причём, это выгодно как при установке, так и подходит для определенных систем отопления.
Виды продукции
Узкие радиаторы отопления подразделяются на несколько видов и отличаются способами подключения.
Такой вид радиаторов отопления для панорамных окон бывает:
- низкий чугунный радиатор;
- напольный радиатор отопления;
- низкий стальной радиатор отопления;
- алюминиевое радиаторное изделие;
- биметаллическая секция.
Бывают однотрубные и в двухтрубные конструкции отопления с различными видами циркуляции. Преимущество низких приборов отопления в том, что они обладают маленьким объемом воды, вследствие этого, способны довольно быстро реагировать на температурные изменения в отоплении.
Размеры данной продукции колеблются от 20 до 50 сантиметров. Самый распространённый вид радиаторов этой категории — это биметаллические устройства.
Низкие чугунные радиаторы отопления
У чугунных изделий прочный корпус, это изделие имеет долговечные характеристики и износостойкость. Недостатком таких устройств являются коррозийные свойства сплава при контакте с альтернативными видами жидкостей, для отопления и не самый эстетичный вид.
Еще одной особенностью чугунных радиаторов считается то, что максимальное давление в отопительной системе не должно превышать 9 атмосфер. Поэтому такие устройства невозможно устанавливать в высотных зданиях.
В связи с тем, что производство чугунных радиаторов предполагает на выходе изделие с шероховатой поверхностью, со временем внутренние стенки радиаторов покрываются слоем мусора. И образуется слой, который ослабляет текучесть жидкости внутри системы. Однако, у таких изделий довольно много положительных моментов, например, чугун отлично удерживает тепло и не разрушается под воздействием воды.
Низкие радиаторы отопления для панорамных окон из стали
Металлопрокатные изделия из стали производятся необычным способом, а именно изготовление происходит путём сваривания стальных пластин со стальными трубами. Недостатком такой конструкции является большая тепловая потеря из-за особенностей конструкций.
Для устранения этого нюанса, из стальных пластин конструируют небольшие корпусные радиаторы, при этом отопительная вода проходит не только по трубам радиатора, но и в корпусе металлического устройства. Благодаря такой конструкции теплоотдача агрегата довольно высокая.
Недостатком низкого агрегата считается невысокая прочность при гидравлическом ударе, это объясняется наличием сварных швов и соединений. А также коррозийные особенности стали намного уступают другим материалам, которые применяют при производстве отопительной продукции.
Ещё одним весомым недостатком стальных продуктов является высокая стоимость, что объясняется трудоёмкостью производства, и применением стальных полуфабрикатов, которые должны быть устойчивы к коррозии. Свойства теплообмена схожи с чугунными устройствами.
Низкие алюминиевые радиаторы отопления
Алюминиевые батареи производятся несколькими способами, самым распространенным является литьё алюминиевых радиаторов, а также возможна экструзия либо сваривание алюминиевых пластин. Данный вид изделий довольно высокого качества и отличных физических характеристик. Главное преимущество низких изделий — это небольшой вес и антикоррозийные свойства алюминия.
Способность выдерживать высокое давление в системе отопления воды у алюминиевого радиатора намного выше по сравнению с другими видами низких батарей. Однако, по теплоудержанию данный вид изделий уступает другим материалам. А также алюминиевые изделия по прочности уступают стальным радиаторам. Такие недостатки изделий данной направленности могут привести к протечке отопления.

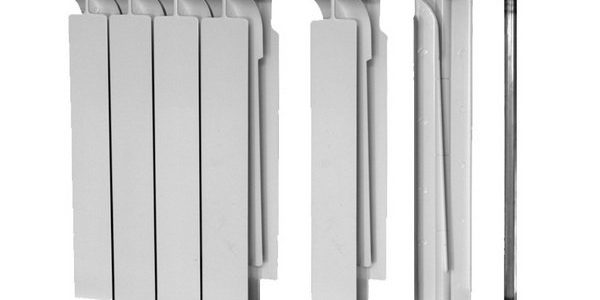

Низкие радиаторы отопления биметаллические
Такой вид радиаторов является одним из самых распространенных видов батарей. Этот вид изделий имеет отличные характеристики и привлекательный внешний вид. Технологические особенности производства данного изделия соответствуют новейшим разработкам в металлургии.
Биметаллические изделия изготавливаются из специализированного сплава и пригодны к применению в различных условиях, в том числе в оснащении отопительной системы в небоскрёбах и других уникальных строениях, где требуется материал высокой прочности. Длительный срок службы узких биметаллических устройств также весьма велик.
Используя биметаллические батареи можно не беспокоиться о том, что радиаторы испортят уникальный интерьер помещения. Благодаря презентабельному виду данный вид изделий пригоден даже в дизайне первоклассных апартаментов.
Узкий радиатор тоже имеет недостатки, к которым относятся быстрое остывание прибора и довольно высокая стоимость. Однако, небольшие размеры и привлекательный вид компенсируют эти недостатки.
Радиаторы отопления напольные низкие
Очень часто обогрев помещений с панорамными окнами осуществляют при помощи внутрипольных конвекторов. Такой вид отопления считается модным и современным. Удачно вписывается это отопительное оборудование в любой дизайн и превосходно подходит для комнат с панорамными видами.
Потому что не загромождают обзор и прекрасно справляются с задачами отопления помещений. Низкие радиаторы отопления для панорамных окон это отличный вариант для любого дома и интерьера.
Установка батареи в систему
Выбирая тот или иной вид низкого радиатора, необходимо определиться с его параметрами, исходя из размеров окна и требуемой теплоотдачи. Длина теплообменника должна быть равна ширине проема или превышать ее на 200-300 мм.
Имея навык владения необходимым инструментом, не сложно подключить радиатор к системе своими руками.
Предлагаемая инструкция поможет в этом:
- определите вид системы – одно- или двухтрубная;
- определите наиболее оптимальную схему подключения – диагональная, односторонняя или нижняя;
Малозаметный элемент интерьера
- далее на подающий и отводящий патрубки устанавливаем краны. позволяющие при аварийной ситуации перекрыть подачу теплоносителя;
- в оставшиеся отверстия ввинчиваем кран Маевского (сверху) и заглушку (снизу).
- предварительную сборку можно осуществить насухо, окончательное соединение выполняется с использованием льняной подмотки и сантехнической пасты;
- присоединять батареи из различных металлов можно к системам отопления, изготовленным из металлических, металлопластиковых и полипропиленовых труб.
Монтаж в картинках
Высокие радиаторы
Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.
Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.
Их размеры следующие:
- высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
- глубина – 203 миллиметра.
Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.
У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления. при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.
Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.
Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.
Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:
- высота секции 880 миллиметров;
- глубина 95 миллиметров;
- длина 80 миллиметров.
До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею. Выбор, учитывая размеры радиаторов отопления, детали на видео:
Как правильно выбрать низкую батарею
В современных магазинах можно встретить большое разнообразие моделей низких батарей, как отечественного производства, так и от известных торговых марок производителей других стран. Для того чтобы не потратить напрасно деньги на приобретение батареи с неиспользуемыми свойствами, рекомендуется основываться на следующем:
- Помещения с панорамными окнами лучше отапливать батареями из алюминия или из двух или нескольких различных материалов.
- В частных домах, которые не подключены к магистрали центрального отопления, а используют собственный котёл, следует устанавливать стальные или алюминиевые радиаторы.
- Радиатор должен создавать эффективную тепловую завесу при его размещении в оконном проёме. Для этого его длина должна быть больше ширины окна.
Трубчатые радиаторы для отопления жилья Биметаллические радиаторы отопления Плоские радиаторы отопления Радиаторы отопления для частного дома
Распространённые разновидности низких батарей
Поскольку радиаторы устроены весьма просто, различия между ними основаны на геометрии корпуса, из какого материала он изготовлен, какой вид и размеры имеют рёбра радиатора.
Минимальные размеры низкого радиатора обычно 0,2 метра в высоту, 0,5 метра в длину и 0,1 м в глубину. Максимальные размеры могут быть 0,5 метра в высоту, 6 метров в длину и 0,23 метра в глубину.
Конструкция низких батарей определяется в первую очередь материалами, такими как:
Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер .
Свойства чугуна определяют и недостатки и преимущества такого радиатора. Чугун хрупкий и подобен яичной скорлупе, которая благодаря своей выпуклости прочна снаружи, но легко разрушается изнутри. Поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. А поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Но при упомянутых недостатках чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.
Способом литья сталь не позволяет получать необходимую для радиатора ребристую форму. По этой причине стальные низкие батареи из стали изготавливаются из отдельных пластин и часто в сочетании с трубами. Низкая батарея на основе трубы в обрамлении пластин, служащих для увеличения конвекции, имеет тепловые потери по причине зазоров, возникающих в месте крепления пластин к трубе.
Если же радиатор изготовлен из стальных пластин, которые образуют полости для наполнения их горячей водой, теплоотдача получается намного большей, чем у радиатора на основе трубы, но уменьшается устойчивость к гидравлическим ударам из-за наличия швов соединения пластин, что является одним из недостатков таких радиаторов.
Другим недостатком стальных радиаторов является ржавчина, которая появляется внутри при контакте с кислородом воздуха во влажной среде. Кроме упомянутых недостатков стальные радиаторы весьма дороги по причине трудоемкого изготовления и необходимости применения стали устойчивой к коррозии. По свойствам передавать тепло они близки к чугунным радиаторам.
Батареи из алюминия могут быть получены либо способом литья, либо экструзией, либо изготовлены из пластин. Их главным преимуществом является вес, который существенно меньше, чем у чугунных и стальных.
По способности противостоять давлению воды алюминиевые радиаторы почти в полтора раза лучше чугунных. Но конвекционные свойства алюминия хуже, чем у чугуна и стали.
Кроме того, алюминий менее прочный, чем чугун и сталь, поэтому гидравлические удары могут быстро привести к появлению протеканий воды через появившиеся в корпусе трещины. По этой причине срок службы таких радиаторов меньше, чем у чугунных и стальных .
Такой радиатор изготовлен из нескольких деталей. материал каждой из которых подобран с наилучшим соответствием выполняемой задаче. В такой батарее вода проходит по трубе из сплава меди или иного материала. Труба способна выдерживать давление воды в несколько десятков атмосфер и при этом не подвергается разрушению от длительного контакта с водой. Поэтому её срок службы будет сравним с чугунной батареей.
Для увеличения площади поверхности соприкосновения с воздухом на трубе располагаются пластины из алюминия или сплава цветных металлов. Такой радиатор может иметь небольшие габариты, но из-за потерь тепла в месте крепления пластин к трубе его эффективность будет меньше, чем у алюминиевых батарей.
Трудоёмкость изготовления и использование цветных металлов делает такую батарею более дорогой, чем алюминиевую.
Основные материалы, применяемые для производства
В настоящее время основным критерием, разделяющим все имеющиеся на рынке модели низких радиаторов, служит материал, из которого они изготовлены. Наравне с традиционными, применявшимися еще в прошлом веке, появляются новые виды, обладающие лучшими эксплуатационными свойствами.
Чугунные батареи отопления
Самой длительной историей использования выделяются элементы, изготовленные из чугуна. Их отличает высокая теплоотдача, длительное остывание и нагревание, большая масса и их низкое сопротивление ударным нагрузкам.
Повышенная шероховатость внутренней поверхности литых секций чугунной батареи способствует накоплению на ее стенках отложений грязи и ржавчины, что со временем значительно снижает теплоотдачу.
Обратите внимание! Несмотря на жидкотекучесть чугунов, производитель изготавливает теплообменники, имеющие высоту не менее 390 мм. Это связано с указанными выше недостатками
Существуют батареи, изготовленные на достаточном художественном уровне, что позволяет украсить интерьер комнат.
Вот такое украшение можно установить дома
Стальные теплообменники
Изделия из этого железоуглеродистого сплава могут иметь меньшие размеры, чем чугунные. Представляют собой они пластинчатую конструкцию, основой которой служат металлические трубопроводы. Этот аспект значительно снижает требуемое количество теплоносителя в системе и, как следствие, повышает ее отдачу.
На фото – стальные панельные батареи
Изготовленные из стали теплообменники имеют ряд положительных и отрицательных аспектов. Масса их значительно ниже, чем чугунных, они более компактны и имеют большую теплоотдачу. К недостаткам можно отнести подверженность коррозии и слабое сопротивление гидроударам.
Стальные радиаторы отопления низкие по высоте обладают слабой ремонтоспособностью. Если у чугунной батареи будет повреждена одна из секций, ее несложно заменить или исключить.
Стальное же изделие придется заменять целиком, что приведет к дополнительным расходам. Цена подобных агрегатов одна из значительных в сегменте.
Алюминиевые радиаторы
Низкие алюминиевые радиаторы отопления обладают комплексом преимуществ перед своими конкурентами.
- минимальную массу из всех подобных изделий;
- хорошую теплоотдачу;
- а пластичность металла позволяет получать изделия элегантных форм.
Размер приборов на их характеристики не влияет
Обратите внимание! Алюминий не обладает большими прочностными характеристиками, что может привести к образованию протечек вследствие гидроударов в системе, образующихся при ее заполнении или сливе. Средний срок службы подобных изделий не превышает 12-15 лет
Стоимость радиаторов, изготовленных из алюминия невысока.
Биметаллические батареи
Одним из последних видов отопительных приборов, рекомендованных для использования в индивидуальных системах отопления частных домов, являются так называемые биметаллические батареи. Они изготавливаются на основе стальных или медных трубопроводов, оснащенных алюминиевыми пластинами.
Надежная прочность двух металлов в биметаллических приборах
К их достоинствам можно отнести следующее:
- достаточная коррозионная стойкость;
- значительное (до 100 атм.) рабочее давление, которое они способны выдержать;
- низкий объем теплоносителя, требуемый для обогрева.
Имеются у подобных конструкций и недостатки:
- меньшая по сравнению с алюминиевыми изделиями теплоотдача;
- максимальная среди всех низких радиаторов стоимость.
Панельные системы отопления
В том случае, если вы решите получить систему отопления вашего дома, полностью лишенную видимых элементов, на помощь могут прийти панельные нагреватели. Это действительно низкие горизонтальные радиаторы отопления. Их высота от пола не превышает 20 см при толщине в 30 мм.
Располагаются такие изделия вдоль стен и закрываются декоративными накладками (панелями). Используя подобный вариант, можно получить систему отопления высотой 100 мм, работающую как стандартная с высокими батареями. Существенными недостатками этого варианта отопления является высокая стоимость и полная непригодность к ремонту.
Какими должны быть размеры
Чтобы радиатор отопления мог отдать максимум тепла (в данном случае речь не идет о его тепловой мощности, а об эффективности его работы), размеры должны быть такими:
</ul></ul></ul></ul></ul></ul>
- Длина должна составлять более 70-75% ширины проема окна.
- Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ней было 6-12 см.
Если рекомендации будут не соблюдены, то работа алюминиевого радиатора будет сопровождаться потерями тепла. Поэтому, даже если он сможет выдать необходимые для комнаты с площадью 20 кв. м 200 ватт тепла, то из-за неправильных размеров в помещении будет недостаточное количество тепла. Ведь часть его может потеряться под подоконником или пойти на нагрев пола.
Когда длина будет составлять менее 70% ширины оконного проема, то батарея не сможет создать тепловой завесы, способной блокировать движение холодного воздуха, поступающего через окно. Следствием такой ситуации станет появление в помещении холодных и теплых зон. Также окна будут постоянно покрываться паром. И даже большая от потребности мощность радиатора отопления стать «палочкой-выручалочкой» не сможет.
Поэтому, если окно имеет ширину 2 м, то длина батареи должна составлять минимум 1,4 м
Конечно, чтобы подобрать устройство с такой длиной, нужно будет взять во внимание различные по высоте секции и их теплоотдачу. Расчет может занять много времени, однако он стоит того
Основные габариты
Под габаритами понимают:
Межосевое расстояние (его еще называют межниппельным или межцентровым) не стоит путать с высотой батареи отопления. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота же является расстоянием между самой низкой и наиболее высокой точкой секции.
Алюминиевые радиаторы отопления имеют такие габариты:
- Межосевое расстояние колеблется от 150 до 2 000 мм. Очень высокие радиаторы –это редкость. Наибольшую популярность имеют радиаторы с межниппельным расстоянием 500 мм. Это потому, что действующая система труб отопительной сети создавалась под чугунные батареи, которые имеют такое же межцентровое расстояние. Поскольку многие владельцы не имели и не имеют желания переваривать трубы, то они просто подбирали/подбирают подходящий радиатор и, тем самым, поднимали популярность батареи с межосевым расстоянием 0,5 см. Этот показатель является очень важным, и поэтому производители указывают его в названии батареи (РАП-500, Rococo 790, Magica 400 и т. д.).
- Высота находится в пределах 245-2000 мм. По этому критерию батареи можно разделить на низкие, средние и высокие. Особенности каждого типа будут рассмотрены ниже.
- Глубина секции составляет от 52 до 180 мм. В некоторых моделях может быть и большая глубина, однако, это редкость.
- Ширина секции равняется 40-80 мм .
Какие существуют виды низких теплообменников
Различают приборы, опираясь на следующие критерии: разновидность материала, из которого они изготовлены, конструкционные особенности основных компонентов – секций, пластин и по высоте. Производятся высотой от 200 до 450 мм, длиной от 500 до 6 000 и глубиной от 10 до 230. Выделяют следующие их виды:
1. Чугунные секционные, ребристые. Плюсами является хорошая тепловая инерционность и устойчивость к коррозии. Недостатки: низкое рабочее давление до 10 атмосфер, хрупкость, предрасположенность к скоплению грязи и налета внутри каналов, что со временем уменьшает теплоотдачу. Компактными батареями из чугуна являются модели МС 140М-300 (высота 388 мм).
2. Стальные панельные радиаторы представляют собой одну или несколько нагревательных пластин, заключенных в ребристую оболочку. Обладают прекрасной теплопроводностью и низкой инерционностью, потребляют минимальное количество теплоносителя. К примеру, стальной радиатор размером 100 мм в глубину, высотой 300 и длиной 1 000, может создать эффективную тепловую завесу у окна, площадь остекления которого до 4 м2.
Недостатки: неустойчивы к гидроударам, при сливе воды на стенках панелей может образовываться коррозия, конвекционный способ передачи тепла способствует образованию в помещении мелких частиц пыли. Из всех компактных обогревательных приборов имеют наиболее высокую стоимость. Например, цена радиатора Керми высотой 300 мм в зависимости от длины и глубины составляет 1 260 — 5 100 рублей.
3. Алюминиевые, литьевые и экструзионные секции характеризуются небольшим весом, хорошей теплоотдачей и элегантным дизайном. Технические характеристики низкого алюминиевого радиатора позволяют ему выдерживать рабочее давление до 16 атмосфер. Недостатки: низкая конвекция, срок эксплуатации (10-15 лет), неустойчивость к гидроударам и как следствие – возможные протечки между секциями. Купить батарею размером 200 мм из алюминия можно за 340 — 1 250 рублей.
4. Биметаллические состоят из 2 частей: сердцевины, изготовленной из стальных или медных труб и алюминиевой оболочки. Преимуществами являются: способность выдерживать высокое (до 100 атмосфер) давление, малый объем потребляемой воды и хорошая стойкость к коррозии. Секционный низкий биметаллический радиатор Rifar Base 200 имеет закрытую заднюю поверхность, что позволяет монтировать его в непосредственной близости от стеклянных поверхностей. Некоторые модели снабжаются ножками для установки на пол. Однако по теплоотдаче биметаллические батареи уступают изделиям из алюминия, а их стоимость при этом выше на 10-15 %.
5. Самыми низкими бывают пластинчатые батареи конвекторного типа. Такие линейные или плинтусные радиаторы имеют высоту от 200 до 400 мм и могут крепиться к стене и полу, при необходимости закрываются декоративными решетками. Характеризуются хорошей теплоотдачей, способностью выдерживать рабочее давление до 20 атмосфер. Выпускаются в виде цельных изделий определенной длины. При протечке требуют полной замены, что вызывает некоторые неудобства.
Что нужно учесть при покупке
Современный рынок отопительных приборов насыщен изделиями российских и мировых брендов, отличающихся по техническим характеристикам, качеству, цене. Для того чтобы избежать излишних расходов и не прогадать с качеством, специалисты рекомендуют учитывать следующие факторы:
1. Для централизованных систем отопления, которыми снабжены жилые многоэтажные дома, подойдут чугунные радиаторы. Для зданий с панорамными окнами лучше использовать биметаллические или алюминиевые.
Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!
Для закрытых отопительных систем, которые монтируются в частных домах, рекомендуются батареи из стали или алюминия.
2. Длина радиатора должна соответствовать размерам оконного проема или быть на 10-20 см больше. В противном случае не удастся создать эффективной тепловой завесы, что приведет к неравномерному прогреву воздуха в помещении.
Технические характеристики и стоимость наиболее популярных моделей
</ol></ol>
Содержание
Современный рынок предлагает 4 вида радиаторов: чугунные, алюминиевые, стальные и биметаллические. Такие батареи долговечны, у них хорошая теплоотдача и привлекательный дизайн. Когда выбираете модель, учитывайте размеры биметаллических радиаторов, их энергоемкость и количество. Но, обо всем подробней.
Устройство
Каждый из видов радиаторов обладает своими достоинствами. Чугунный радиатор долговечный, долго удерживает тепло, но имеет не очень привлекательный вид. Алюминиевый выглядит эстетично, имеет высокий уровень теплоотдачи, но недолговечен. Стальная батарея долговечна, но не хуже, чем предыдущие модели удерживает тепло и требует дополнительного декора, если используется в жилом помещении.
Среди разных видов батарей биметаллические радиаторы обладают несравненными преимуществами. Они созданы из стали и алюминия. От стали они получили прочность и надежность, от алюминия – привлекательный внешний вид. За счет гармоничного сочетания качеств обоих металлов, биметаллическая батарея может долгое время сохранять тепло.
Особенности конструкции
Вода содержит большое количество примесей. Контактируя с алюминием, они вызывают коррозию. За несколько лет использования эти процессы приведут к протеканию прибора.
Особенность конструкции этих радиаторов заключается в наличии внутреннего сердечника из нержавеющей стали, который снаружи окружен алюминиевым сплавом. Так вода не контактирует с алюминием, что значительно продлевает срок службы системы.
Есть два варианта изготовления:
- Псевдобиметалл. В этом случае стальная сердцевина расположена только внутри вертикальных каналов. Так алюминий защищен не полностью, а лишь в наиболее слабых местах. Эти модели дешевле, их стандартный срок службы составляет до 10 лет, если они используются в системах с высоким давлением воды (например, в городских квартирах).
- Биметалл. Обладает цельным внутренним корпусом из стали, который поверх заливается алюминиевым сплавом под давлением. Здесь алюминий защищен со всех сторон. Это более дорогие модели и срок их службы при аналогичных условиях эксплуатации составляет до 30 лет.
Есть разные способы соединения двух металлов. Предпочтительней, если алюминий залит поверх стали под давлением. Такая модель батареи прослужит дольше. Существует вариант, когда металлы соединяются между собой сваркой.
По техническому типу конструкции радиаторы могут быть:
- Разборными. Это значит, что с помощью радиаторного ключа можно открутить любое количество секций и прикрутить их к другому радиатору. Такой тип чаще устанавливается в частных домах с автономной системой отопления, где нет высокого давления воды.
- Неразборными. Радиатор монолитный, его нельзя раскрутить, обрезать, присоединить к другому. Отлично подойдет для использования в городской квартире, где всегда высокий уровень давления.
Размеры
Размер секций биметаллического радиатора определяется расстоянием от середины входного, до середины выходного отверстий. Сегодня изготавливают батареи с расстоянием между указанными отверстиями:
- 200 мм;
- 350 мм;
- 500 мм.
Чтобы подсчитать полные габариты биметаллических радиаторов отопления нужно к этому показателю добавить 8 сантиметров. Получаются размеры 28, 43 и 58 сантиметров.
Перед выбором нужных габаритов батарей отопления следует помнить, что от пола до низа радиатора должно быть не меньше 12 см, а от его верха до выступающей части подоконника – не меньше 10 см. Иначе не будет достаточной циркуляции воздуха, что снизит эффективность теплоотдачи прибора.
Ширина секции находится в диапазоне от 80 до 90 мм. Толщина – от 80 до 120 мм. Высота, ширина и толщина влияют на энергетическую мощность батареи.
Емкость секции
Специфическая конструкция радиаторов обуславливает их довольно низкую вместимость. Это одновременно хорошо и плохо.
Маленькая емкость не требует большого количества теплоносителя (горячей воды), а значит, экономит воду и топливо, чтобы ее подогреть. Но чем меньше теплоносителя, тем быстрее остывает радиатор. Здесь быстрого остывания не происходит, так как между водой и алюминиевой поверхностью есть еще стальная оболочка, которая долго не остывает.
Маленькая емкость способствует быстрому загрязнению, закупориванию каналов при использовании некачественной воды. Чтобы решить эту проблему в частном доме устанавливается система очистки. Минимальное требование – установка двух фильтров: тонкой и грубой очистки.
Объем одной секции зависит от ее размера:
- при расстоянии между входным и выходным отверстиями 500 мм, вместимость секции будет составлять 0,2–0,3 литра;
- при расстоянии в 350 мм вместимость составит 0,15–0,2 литра;
- расстояние в 200 мм гарантирует объем в 0,1–0,16 литра.
Расчет количества секций
Объем и количество секций определяет тепловую мощность одного радиатора. Перед совершением покупки важно произвести расчет этой мощности, чтобы найти необходимое для помещения количество секций. Для этого используется любая из двух формул:
- Общая. Когда расчет секций производится исходя из площади помещения. В среднем, на 10 м2 требуется не менее 1 кВт энергии. Для подсчета используется формула N = S × 100/Q. Где N – это количество секций для помещения, S – площадь помещения в метрах квадратных, Q – энергетическая мощность секции. Энергетическая мощность указывается производителем на упаковке или на сопутствующих документах.
-
Попробуем рассчитать количество секций на помещение 25 м2, при энергетической мощности секции 180 Вт. Получится: 25 × 100/180 = 13.88. После округления получаем 14 секций (округление необходимо производить в большую сторону). При ширине 8 сантиметров общая ширина радиатора будет составлять 112 сантиметров. В этом случае можно установить 2 радиатора каждый по 7 секций.
- Подробная. Эта формула берет в расчет объем помещения в кубических метарах (м3). В среднем, на 1 кубометр пространства необходим 41 Вт энергии. Далее используют формулу N = S × 41/Q, где N – это количество секций для помещения, V – объем помещения в метрах кубических, Q – энергетическая мощность секции.
Рассчитаем количество секций для обогрева помещения со следующими параметрами: длина 5 метров, ширина 3 метра, высота потолков 2,5 метра. Сначала необходимо найти площадь комнаты. Длину умножаем на ширину и получаем 15 м2. Получившийся показатель умножаем на высоту потолков – получаем 37,5 м3. За мощность одной секции возьмем 180 Вт, тогда 37,5 × 41/180 = 8,54. Округляем в большую сторону и получаем 9 секций.
При расположении квартиры на первом или последнем этажах, в угловой квартире, в комнате с большими окнами или в доме с толщиной стен не более 25 сантиметров, необходимо к получившемуся параметру добавлять 10%.
Рекомендации по выбору
Подведем итоги. Для осуществления правильного выбора необходимо обращать внимание на все указанные характеристики:
- Конструкция. Для городской квартиры подойдет монолитная, полностью биметаллическая батарея, которая способна выдержать давление до 15 атмосфер и более (обычно в квартирах используется давление в районе 12 атмосфер, тогда как в частном доме рекомендуется устанавливать давление всего в одну атмосферу). Автономным отопительным системам подойдут более дешевые модели, так как в них нет высокого давления.
- Размер. Если расстояние между полом и подоконником не менее 80 сантиметров, следует выбирать самую высокую модель. Иначе придется брать радиатор поменьше, так, чтобы до пола было не менее 12 см, а до подоконника не менее 10 см.
- Емкость. Одно из основных свойств – довольно узкие проходы. По возможности обеспечьте хорошее качество воды, подаваемой в систему отопления.
- Расчет секций. Перед покупкой читайте описание модели для уточнения энергетической мощности. Расчет количества секций лучше производить, используя вторую (подробную) формулу, где необходимое количество тепла определяется исходя из объема помещения. Не забывайте добавлять 10% в случае значительных теплопотерь за счет внешних факторов.
Сегодня хорошо зарекомендовали себя биметаллические батареи от итальянских производителей Fondital и Global.
Видео по теме:
Используемые источники:
- https://otoplenie-doma.org/kak-podobrat-razmery-radiatorov-otopleniya.html
- https://strojdvor.ru/otoplenie/ispolzovanie-uzkix-nizkix-i-kompaktnyx-radiatorov-otopleniya/
- https://pechiexpert.ru/nizkie-radiatory-otopleniya/
- https://mr-build.ru/newteplo/radiatory-otoplenia-nizkie-po-vysote.html
- https://profiteplo.com/radiatory/135-bimetallicheskie-tehnicheskie-harakteristiki.html
