В зимнее время устанавливается буржуйка в гараж. Она быстро прогревает помещение любого размера, равномерно распределяя тепло. Существуют и другие положительные стороны обогревательного прибора. Сделать буржуйку можно своими руками, подготовив необходимый материал и инструмент. Чтобы изделие прослужило долго, важно правильно использовать и ухаживать за всеми деталями.
Плюсы и минусы использования буржуек для отопления
Буржуйка характеризуется целым списком положительных качеств:
с помощью изделия можно не только прогревать большое помещение, но и готовить пищу;
для прогревания пространства достаточно 30 минут;
в каком бы углу не находился прибор, равномерно разогревается любой уголок;
экономное расходование материала для растопки, в отличие от прогревания помещения электричеством (в качестве растопки используют дрова, уголь, отходы);
сделать можно из подручных материалов;
устройство простое в эксплуатации;
для установки не требуется больших материальных затрат.
Но, как и у любого другого приспособления, имеются отрицательные стороны:
необходимо продумать систему дымохода;
для поддержания чистоты требуется периодическая очистка всех деталей, включая дымоход;
металлическая буржуйка быстро остывает, поэтому тепло удерживается плохо.
Недостатков устройство имеет немного. В случае правильной установки не доставит труда содержать печь в исправном состоянии.
Подготовительные работы
Подготовительные работы предполагают:
определение размеров будущего устройства;
выбор материала;
место расположения прибора.
Только после этого приступают к основным работам.
Чертежи и размеры
Каждый элемент конструкции предварительно продумывают, определяясь с размерами:
Важно подобрать правильного диаметра трубу. В чертежах отмечают, что ее диаметр должен быть больше в 2,5 раза объема топки. Объем топки измеряется в литрах, а объем трубы измеряется в миллиметрах.
Желательно вокруг печки на расстоянии 60 мм устанавливать металлический экран. В результате тепло будет сохраняться дольше. Кроме этого, подобная конструкция убережет от пожара.
Под печкой обязательно следует отделать пол. Устанавливают металлический лист, который должен выступать на 50 см со всех сторон отопительного прибора. Пренебрегать данным этапом не стоит. Лист из металла убережет от пожара и сохранит тепло.
Дымоход состоит из двух частей: вертикальной (1 метр) и наклонной или полностью горизонтальной (3-4 метра).
Учитывая эти размеры, получится соорудить безопасную и полезную обогревательную конструкцию для гаражного помещения.
Необходимые материалы и инструменты
Для изготовления обогревательного прибора пригодятся следующие инструменты:
болгарка;
сварочный аппарат;
кувалда;
наждачная бумага;
зубило;
сантиметровая рулетка, маркер;
перфоратор.
Чтобы сделать буржуйку, часто используют подручные материалы. Это может быть пустой газовый баллон, металлическая бочка, молочный баллон. Простым вариантом является выкладывание устройства из кирпича.
Выбор топлива
Размер буржуйки может быть самым различным, но механизм работы у всех аналогичный. В топку укладывается материал для сгорания.
Самым дешевым вариантом считается прогрев помещения на дровах:
В топке буржуйки укладывают поленья клеткой или рядами.
Затем в самый нижний ряд кладут щепки или бумагу для разжигания поленьев.
Дверцу закрывают и с помощью поддува регулируют интенсивность горения.
Дровяное топливо тлеет в течение нескольких часов, поэтому помещение прогревается полностью и надолго.
При установке некоторых моделей буржуек разрешено использование в качестве топлива отработанного масла.
Пошаговая инструкция изготовления своими руками
Традиционная печь состоит из железной емкости с дверцей и трубой для выхода дыма, которая выводится наружу помещения. Все разновидности могут выполняться из подручного материала, но основные элементы будут одинаковыми.
Классическая из кирпича
Кирпичная буржуйка в гараже устанавливается обязательно на фундамент:
Для фундамента нужно вырыть яму, засыпать ее слоем песка и щебенки. Затем заливают слои цементным раствором. Застывший цемент покрывают гидроизоляционным материалом.
Первые два кирпичных ряда укладывают горизонтально.
Начиная с третьего ряда формируют отверстие для топки и устанавливают колосник.
На уровне с 3 по 6 ряд формируют пространство для закладки дров.
Затем несколько рядов выполняют в горизонтальной кладке.
Девятый, последний ряд, выкладывают ребром.
На последнем этапе устанавливают дымоход и дверцы.
Важно обеспечить поступление свежего воздуха в помещение, необходимое для лучшего горения топлива в буржуйке.
Печь из кирпича отличается долговечностью, не требует ремонта, быстро согревается и долго не остывает. Печное тепло распределяется равномерно, и помещение не остывает длительное время.
Из молочного бидона
Если следовать рекомендациям инструкции, то изготовить печь из молочного бидона не составит труда:
подготавливают и очищают емкость (она служит основой для топки);
проделывают отверстие для топки;
когда будут приварены петли, устанавливают дверцу;
ближе ко дну емкости проделывают отверстие (диаметром 11 см) для дымохода;
внутрь бидона устанавливают колосник, который делают из проволоки;
на последнем этапе приваривают дымоход.
Готовую печку устанавливают в подготовленном месте и обкладывают огнеупорным кирпичом, который защитит от пожара и повысит теплоотдачу.
Из газового баллона
На предварительном этапе делают приблизительный чертеж изделия с определением размеров деталей:
С помощью яркого маркера на поверхность баллона наносят разметку в том месте, где предполагается вырезание отверстия для дверцы, топки и поддувала. Топка находится приблизительно посередине конструкции. Поддувало размещают в нижней части под дверцей топки.
Чертят линию, которая будет проходить между двумя дверцами. Болгаркой разрезают баллон по намеченному пунктиру.
Для дальнейшей работы нужны железные прутья диаметром 15 мм. Из них делают решетку и приваривают к нижней, разрезанной части баллона. После этого снова части баллона приваривают между собой.
По обозначенным линиям с помощью болгарки делают отверстия для дверок. Приделывают петли и устанавливают дверцы.
На последнем этапе делают дымоход. Болгаркой срезают верхнюю часть баллона и к месту приваривают трубу диаметром 11 см. После чего трубу выводят на улицу, проделывая отверстие в стене или крыше.
Для повышения стойкости на поверхность баллона можно нанести слой термостойкого состава.
Технология эксплуатации
Во время пользования буржуйкой следует соблюдать важные правила:
соблюдают безопасное расстояние между печкой и стенами;
дымоход выводить нужно только на улицу;
место, где труба выходит наружу, замазывают растворами;
рядом с прибором рекомендовано поставить ящик с песком и повесить огнетушитель.
Эти рекомендации позволят увеличить срок службы печки и повысить безопасность.
Безопасная установка отопительного прибора
Крайне важно руководствоваться правилами пожарной безопасности при установке буржуйки. Лучшим местом является дальний угол помещения, противоположный воротам. Дымоход выводят только на улицу.
Нельзя ставить буржуйку вблизи автомобиля. Минимальное расстояние должно составлять 1,5 метра. По бокам и спереди конструкции лучше всего уложить стенку из кирпича. Это не только обеспечит безопасность, но и увеличит коэффициент полезного действия печи.
Если стены гаража сделаны из дерева, то печку устанавливают на некотором расстоянии. Саму стену вблизи прибора покрывают металлическим листом или бетонируют. Правильно будет у основания печки прикрепить металлический лист.
Заготовка отопительного материала
Популярным топливом для буржуйки являются дрова. Их нужно хорошенько просушить и распилить. Размер дров должен быть приблизительно 25 см. Хранят дрова в сухом, проветриваемом помещении, защищенном от осадков. Хорошо прогревает помещение дуб, береза, яблоня, вишня. Не стоит использовать ель, сосну. Они дают мало тепла и образуют во время сгорания много сажи.
Чистка печи
Печь следует периодически чистить, чтобы в дымоходе не скапливалась грязь и сажа. Для работ приобретают специальный ершик для дымоходов. Но можно приспособление сделать самостоятельно. На конце палки закрепляют щетку с жесткими щетинами:
Перед началом работы прикрывают ветошью отверстие в топку.
Первоначально делают несколько движений в дымоходе.
Затем достают весь накопившийся мусор.
Все действия проводят аккуратно, чтобы не повредить поверхность конструкции.
Способы улучшения теплоотдачи и КПД печи
Чтобы сделать больше КПД обогревательного устройства, нужно увеличить теплопроводящую поверхность. С этой целью устанавливают теплообменник. Конструкцию размещают там, откуда больше всего исходит тепло.
</index>Поделиться ссылкой:
Низкая температура некомфортна для владельца гаража и не идёт на пользу автомобилю. Электрическая печь для обогрева частного/производственного гаража неважно справляется с отопительными функциями, требуя при этом немалых финансовых расходов. Целесообразней обогревать помещения такого типа агрегатами, отвечающими гаражным особенностям.

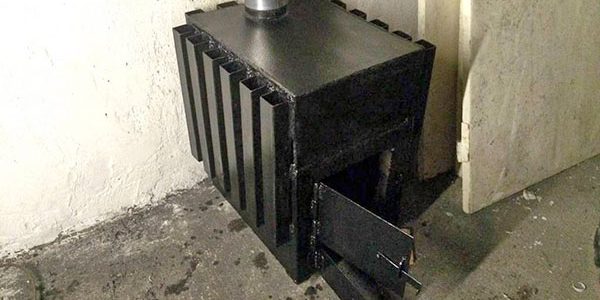

Рисунок 1. Печь для обогрева гаража
Об особенностях обогрева гаражей
Есть 2 основные проблемы, с которыми обычно сталкиваются автовладельцы, желающие обогревать «парковку»:
«неподходящее» соотношение объёма и площади помещения;
отсутствие наружного утепления и сложности с устройством внутреннего.
Соотношение параметров
Есть закон, согласно которому при уменьшении размеров тела увеличивается отношение площади к объёму. Условно говоря, если в среднеразмерном двухэтажном частном доме на 1 м3 приходится 0,8 м2, то в типовом гараже на 1 м3 – 1,7 м2. Это значит, что у небольшого помещения теплопотери будут вдвое выше.Чтобы создать в гараже 8-градусный «микроклимат», понадобится оборудование мощностью приблизительно 1200 Вт. Для поддержания температуры 16 градусов, потребуется отопительный прибор мощностью 1800 Вт. Расходы на обогрев единицы площади выходят тоже примерно в два раза больше, чем в случае с коттеджем.
Утепление
Рисунок 2. Теплоизоляционная обшивка гаража
Даже мощные и экономичные печи в типовом гараже будут неэффективными, если не позаботиться об утеплении. Стены, пол и потолок, не способные удержать тепло, делают затею с обогревателем нецелесообразной.
Лучше всего сделать наружно утепление. Но чаще всего это откликается немалой нагрузкой на бюджет. Кроме того, для многих автовладельцев этот вариант вообще недоступен – гаражи зажаты между другими.
Остаётся внутренняя теплоизоляция. Но и здесь не всё так просто. Если выполнить термозащиту вплотную к поверхности помещения, между элементами будет образовываться конденсат. На некоторое время такое утепление позволит отапливать гараж достаточно эффективно. Но вскоре постройка придёт в негодность.
В гаражах утеплитель монтируют с зазором в 3-5 см. Между изолятором и полом тоже оставляют аналогичное расстояние. От образования конденсата это не спасает, но последний в этом случае не наносит существенного вреда гаражу. Недостаток этого решения в том, что при постоянном обогреве в помещении становится слишком влажно. А это уже серьёзно отражается на состоянии автомобиля. Владельцам таких гаражей нужно всё-таки подумать о наружном утеплении или смириться с дополнительными теплопотерями.
Внутреннюю обшивку рекомендуется делать из материалов, плохо проводящих тепло. Как варианты – ДСП/ДВП или ондулин. Термоизоляцию из пластика делать нельзя – в аварийной ситуации это приведёт к образованию большого количества ядовитых газов.
Перед утеплением стены дополнительно защищают. Кирпичные стены штукатурят (например, вермикулитовой смесью), а металлические – грунтуют и двуслойно красят.
Тепловая шапка
Рисунок 3. Тепловая шапка
Даже при наличии хорошей теплоизоляции тепло не будет задерживаться, если не создать так называемую тепловую шапку. Гораздо рациональней обогревать не весь гаражный объём, а рабочее пространство. Не давая тепловой энергии контактировать со стенами, через которые она легко уходит.
Другими словами, нужно сконцентрировать прогретый воздух в центре гаража. А прослойка холодного будет служить надёжной термозащитой. Тёплый воздух устремляется сначала вверх, не достигая при этом потолка – там он сталкивается с гасящими энергию холодными воздушными потоками. Затем прогретый воздух уходит в стороны, лишь немного касаясь гаражных стен. Таким образом, тёплым становится почти всё помещение.
Помните! Утепление само по себе ничего не решает. Равно как и без него нельзя добиться оптимального теплового эффекта
Нагревается даже смотровая яма. Этого невозможно достичь без создания тепловой шапки. Без конвекционных процессов работать в яме очень некомфортно – руки находятся в относительном тепле, а ноги стынут в зоне холодного дна.
Чтобы добиться такого эффекта, нужно использовать печки для отопления частных гаражей, характеризующихся небольшой мощностью, но возможностью образования интенсивного низкоплотного воздушного потока.
Подходящие варианты печей для отопления гаражей
Есть несколько вариантов печей для гаража, которые в той или иной степени можно считать подходящими.
Булерьян
Рисунок 4. Печка-булерьян
Забегая наперёд, можно сказать, что это лучшее решение для небольшого автономного помещения. Канадские инженеры разрабатывали эту печь для иных целей, но так уж вышло, что она чуть ли не идеально подходит и для гаражного обогрева. Буллер относительно недорог, отлично греет и непрожорлив.
По сути, это потомок всем известной буржуйки. В контексте отопления гаража булерьян было бы корректней называть конвекционным агрегатом. В продаже можно встретить печки мощностью от 2 до 200 кВт – решение найдётся для помещения любого объёма. КПД подобных конструкций достигает 80-90%.
Как печь в частный гараж подойдёт любой буллер. Но оптимальным вариантом будет палаточный «полубулерьян». Его отличают сопла, направленные не по диагонали, как в прочих конструкциях, а прямо вверх. Это обеспечивает более эффективное образование тепловой шапки – воздушного грибообразного термопотока.
Рисунок 5. Полубуллер
У булерьянов, к сожалению, есть недостаток. Поскольку их разрабатывали для лесорубов, с их помощью возможно отопление гаража на дровах. И только. Пока что ещё не придумали оборудование такого типа, которое работало бы на торфе или угле. И при этом давало бы сопоставимый эффект.
Но преимущества агрегатов перекрывают недостаток:
ощутимая теплоотдача – уже через 5 минут после старта; а то и раньше;
одной загрузки дров хватает до 8-ми часов обогрева;
возможность использовать в качестве топлива даже подсыревшие поленья; при этом КПД снижается незначительно.
Если у автовладельца нет стойкого желания сделать отопительное оборудование для гаража своими руками, булерьян подойдёт, как никакой иной агрегат. Самостоятельно буллер изготовить можно, но для этого нужно иметь ряд специальных станков.
Рисунок 6. Чертеж булерьяна
Как перехитрить булерьян?
Канадскую дровяную печь можно превратить в оборудование, в дровах не нуждающееся. Но только с условием, что буллером будут пользоваться для непродолжительного обогрева. Роль поленьев сыграет шамотный кирпич. Обычный не подходит – он не обладает достаточной теплопроводностью.
Рекомендация! Не используйте красный кирпич – нужного эффекта с ним не добиться
Схема такая:
из кирпича делают бой размером не более пачки сигарет;
бой загружают в топливник так, чтобы между шамотом оставалось пространство для циркуляции воздушных потоков;
разогревают печной теплонакопитель с помощью какой-либо горелки; чтобы раскалить кирпич докрасна, требуется около пяти минут;
закрывают дверку топливника, дымоходную вьюшку и регулятор мощности.
Этих манипуляций хватит для того, чтобы относительно неплохо прогреть помещение и добиться сохранения теплоотдачи в течение 1-3 часов.
Поскольку булерьян самостоятельно изготовить непросто, многие «самоделкины» предпочитают иные варианты. О них далее.
Кирпичная печка
Рисунок 7. Кирпичная гаражная печь
Самодельные кирпичные печки с размером основания 2х2,5 кирпича справятся с обогревом типового гаража. Но их сложно рекомендовать тем, кто забегает на «стоянку» изредка и ненадолго. Печь слишком долго прогревается. Да, тепло она отдаёт ещё дольше – в течение нескольких часов. Но тратить на растопку час-полтора, чтобы затем поработать 30 минут, совсем нерационально.
Ещё один минус кирпичного варианта – невозможность создания тепловой шапки. Термопоток, который создаёт печка, характеризуется малой интенсивностью, недостаточной для образования термоизоляционного воздушного слоя.
Делают такие конструкции из шамотного кирпича, отличающегося большей термостойкостью, чем обычный красный. В качестве связующего используют жаропрочную глину, в которую добавляют шамотный порошок.
Гаражная конструкция такого типа состоит максимум из 10-ти рядов. Топливник делают на уровне 2-4-го. Наличие дымохода – обязательное условие.
Печка на отработанном жидком топливе
Рисунок 8. Печка на отработкеС топливом проблем не возникнет – оно найдётся едва ли не у любого автовладельца. В крайнем случае можно легко приобрести его в любой автосервисной точке – стоимость топлива очень скромна.
Конструкция типичного агрегата подразумевает наличие двух секций. Отделы соединяются трубой с перфорацией. В нижней секции сгорает масло. Благодаря этому образуется небольшая порция тепла и горючий газ. Последний через трубу уходит в другой отдел. Благодаря перфорации в трубу поступает определённое количество воздуха, который смешивается с горючим газом. Вот эта смесь и даёт уже достаточно тепла для обогрева гаража.
Нижний отсек обычно делают из тонкого металлического листа. Форма особой роли не играет. С целью возможности регулировать воздушный поток здесь делают специальную заслонку.
Перфорированную трубу и верхнюю секцию выполняют из толстого металла. Тонкие стенки долго не выдержат воздействие высокой температуры. Труба с отверстиями должна быть прочной ещё и потому, что иначе она попросту не справится с немалой массой печи в небольшом гараже.
Дымоход обязательно делают сверху второго отсека. Боковой дымоотводящий канал делать нельзя. В качестве топлива подходит практически любая отработка, для которой не характерно простое скоростное воспламенение.
Подобная печь требует очень серьёзного отношения к технике безопасности. Перфорированная труба – это бьющее пламя. Поэтому конструкцию нужно держать подальше от легковоспламеняющихся веществ. Если пролить бензин рядом с таким «очагом», можно заполучить пожар. По этой причине ни один пожарный не даст официальное добро на обогрев гаража подобным оборудованием.
Важно! Ответственность за использование такой печи полностью лежит на владельце гаража
Буржуйка
Рисунок 9. Классическая буржуйка
Самый популярный и простой вариант самодельной эффективной печки – буржуйка. Сделать её можно прямо в гараже из подручных материалов. Подойдёт всё, что имеет подходящую форму и прочностные характеристики. Желательно, чтобы металл был, как минимум, 5-миллиметровым. Цилиндр должен иметь диаметр от 30 см.
Традиционная печка включает в себя:
корпус;
зольник;
решётку;
дверку топливника;
дверку поддувала;
дымоход (вертикальный или горизонтальный).
Схема изготовления простейшей буржуйки:
из подходящей заготовки делают топливную камеру;
на дне устанавливают решётку, а под ней зольник; для последнего можно использовать листовой металл потоньше;
сверху или сбоку делают дымоход; минимальное сечение – 10-12 см, допускается 2-3-миллиметровая толщина стенок;
из уголков делают опоры.
Рекомендация! Чтобы усилить термоэффект и ускорить обогрев гаража, к боковинам буржуйки можно приварить небольшие пластины-крылья.
На иллюстрации – схема простой предшественницы булерьяна. Теплоотдача конструкции повышена благодаря использованию дожигателя с дублированным перевалом. Одной топливной загрузки хватает на 3-4 ч. Мощность в малой степени можно регулировать с помощью дверки.
Рисунок 10. Схема одного из вариантов буржуйки
Заключение
Подходящих вариантов печей в частный гараж хватит для того, чтобы поразмыслить над выбором. Но в любом случае прежде всего – безопасность. Самая неприятная оказия – пожар. Техника безопасности поможет упредить возгорание, но если таковое всё же произошло, его необходимо быстро ликвидировать. Для этого нужно иметь один, а лучше два огнетушителя. Выбирать необходимо, исходя в первую очередь из объёма газового заряда, который должен быть, как минимум, в полтора раза больше гаражной кубатуры.
</p>
</ul></ul>
</h3>
</h3>
</h3></ul>
</p></ul>
</p>
</h3>
Дровяная печь
Требований к подобным печкам совсем немного:
чтоб хорошо выделяла тепло;
была пригодна для сжигания любой древесины;
поместилась на выделенном для нее пятачке.
Поскольку простые печи для гаража не особо нуждаются в эстетике, то обычно домашние мастера их сваривают из того, что попадется под руку либо найдется на металлоломе. Так что форма корпуса может быть произвольной, нашел кусок большой трубы – печка будет круглой, попался листовой металл – сделаем прямоугольную. По большому счету, это не имеет большого значения, гораздо важнее сама конструкция.
На просторах интернета полно чертежей разных печек, но все они производные от традиционной металлической буржуйки. Корпус отопителя можно ориентировать в горизонтальной или вертикальной плоскости, на эффективность работы это почти не оказывает влияния. Дело в том, что вертикальная самодельная печь для гаража, сделанная своими руками, занимает меньше места. В то время как в горизонтальную помещаются длинные поленья и с одной загрузки горит она дольше. Выбирайте, какой вариант вам больше по вкусу.
В традиционных буржуйках колосниковой решетки нет, эта печь является подовой. Дымоход же располагается в задней части и подводится сверху, как показано на чертеже:
В гараже, где хранятся легковоспламеняющиеся жидкости и масла, отсутствие зольника – не лучший вариант. При очистке пода горячие угли могут рассыпаться, неудобство для выполнения процедуры налицо. По этой причине простая печка на дровах получила колосники, зольник и дверцу для очистки, а то и выдвижной ящик. Что касается трубы, то ее варят в обычном месте либо на задней стенке.
А вот усовершенствованная двухходовая буржуйка имеет трубу в передней части. Конструкция печи способствует повышенной теплоотдаче, поскольку дымовые газы внутри нее делают два хода в разных направлениях, интенсивно обмениваясь теплом с металлическими стенками.
Последний ход газов завершается у лицевой стенки, поэтому и труба спереди. Подобная печь в гараж весьма эффективна, изготовить ее можно по чертежу, представленному выше:
Дополнительно повысить теплоотдачу поможет увеличение поверхности обмена. Мастера-умельцы давно решили этот вопрос, приваривая к корпусу ребра из полосовой стали толщиной 4—5 мм, как показано на фото:
Не вдаваясь в подробности и описание производства сварочных работ, дадим несколько общих рекомендаций:
старайтесь брать металл потолще, если возможно, то 4—5 мм. Тогда дровяная печь прослужит дольше;
при креплении дымохода сверху стенку лучше усилить, этот стык прогорает чаще всего;
наружные ребра заметно улучшают обмен теплом, их можно приварить к любой печке;
внутри можно установить хотя бы одну перегородку, как у двухходовой печи;
лучше в колосниковой решетке сделать много мелких отверстий, чем большие дырки, куда будут просыпаться не догоревшие угли.
Печь на отработанном масле
Самая простая печка для гаража, работающая на отработанном масле, хорошо известна всем. И, хотя ее чертеж нетрудно отыскать в рунете, мы на всякий случай представим его еще раз:
Как видите, в изготовлении такой отопитель несложен, а вот при эксплуатации есть нюансы. Главный враг подобных печек – вода, в силу разных обстоятельств попавшая в отработанное масло. Совсем небольшое ее количество вызывает сильные хлопки в перфорированном дожигателе (вертикальной трубе с дырками), что может привести к пожару. Выходит, что перед употреблением топливо нужно отстаивать, чтобы отделить воду.
Важно. Любая печь на отработке, как и на дровах, требует для стабильной работы дымохода с хорошей тягой, поэтому его рекомендуется поднимать на высоту не менее 4 м.
Второй недостаток отопителя – едкий запах на стадии розжига и разогрева. В остальном использование чудо-печи, как ее называют на специализированных форумах, особых нареканий не вызывает. Греет она вполне прилично. Но на тех же форумах мастера-умельцы давно предложили более надежную и эффективную конструкцию. И не такую пожароопасную. Принцип, по которому функционирует такая масляная печка, показан на рисунке:
Топливо сгорает в металлической чаше, расположенной на дне вертикально стоящей трубы (или газового баллона). В чашу оно подается каплями из дозирующего устройства. Благодаря такой схеме при необходимости печь на жидком топливе может сжигать и дизельное топливо, надо лишь настроить подачу воздуха и дозировку. Часть паров масла догорает внутри вертикальной перфорированной трубы – дожигателя при подаче вторичного воздуха. Устройство печи показано на чертеже:
В качестве корпуса можно применить толстостенную стальную трубу или баллон из-под пропана. Сортамент остального металла указан на чертеже, перечислять его еще раз мы не будем. Вместо этого заострим внимание на способе подачи воздуха, он может быть двух видов:
естественный, за счет тяги дымохода;
принудительное нагнетание вентилятором.
Самодельная капельная печка из трубы может работать и на малой тяге, если нет никакой возможности поднять дымоход повыше. Этому способствует установка вентилятора, нагнетающего воздух внутрь дожигателя. Тогда, заглянув в работающую печь сверху, можем наблюдать такую картину:
Способ считается более эффективным и вполне надежным, проверенным не одним владельцем гаража. При желании такая дизельная печка заключается в водяную рубашку, превращаясь в водогрейный котел. Это позволит устроить в гараже радиаторное отопление и значительно повысить комфорт при длительном пребывании в помещении зимой. Предостережение к масляным отопителям такое же, как и к дровяным: если в непосредственной близости находится высотный жилой дом, то придется вернуться к мысли об отоплении электричеством.
Рекомендации по установке
Самостоятельная установка печки в гараже должна выполняться по определенным правилам. Во-первых, нужно обеспечить работоспособность нагревателя, а во-вторых, принять меры по пожарной безопасности. Что касается первого момента, то он касается правильного монтажа дымохода, обязанного создать нормальную тягу. Здесь рекомендации следующие:
высота трубы – не менее 4 м, считая от колосниковой решетки;
поворотов – не более 3, при этом избегайте установки колен 90º, старайтесь применять 45 или 30º;
если есть горизонтальный участок, то его длина – не больше 1 м;
участок трубы на улице лучше утеплить базальтовой ватой, чтобы не допустить образования конденсата;
прикрепите дымоход к стене, чтобы он не нагружал тело печи.
Во время монтажа дровяной или масляной печи своими руками соблюдайте противопожарные требования. Вот их перечень:
на полы под печью уложите лист металла, выступающий со стороны дверцы на 1 м;
сгораемые конструкции стен около печки надо защитить экранами из металла или кирпича;
проходя дымоходом деревянное перекрытие, обеспечьте зазор между ним и трубой 250 мм, заполнив его базальтовым волокном;
дабы защитить газоход от задувания ветром, установите на него дефлектор или специальную насадку;
в гараже должна функционировать естественная приточно-вытяжная вентиляция.
Заключение
По сравнению с электрическим печное отопление гаража куда экономнее, а подчас и эффективнее. Но в монтаже и эксплуатации масляных и твердотопливных отопителей есть свои особенности, которые надо учитывать. Сделать печки своими руками не представит большой сложности для человека, владеющего необходимыми навыками. В крайнем случае изготовление можно поручить знакомому мастеру, выбрав подходящую конструкцию.
Если установлена буржуйка в гараж, можно не только заниматься уходом за железным конем круглый год, но и устраивать посиделки с друзьями зимой. В магазинах есть разные по размерам и конструкции модели, но стоят немало. Поэтому автолюбители делают буржуйку своими руками из подручных материалов.
Особенности и принцип работы буржуйки
В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.
По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.
Принцип работы буржуйки такой же, как у классической печи:
воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
образующееся тепло нагревает стенки;
продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
скорость сгорания топлива регулируют положением дверки поддувала.
Принцип работы буржуйки
На дровах или отработанном масле
В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.
К достоинствам печки на отработке относятся:
не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
буржуйка на отработке не дымит при любой погоде.
Из недостатков отмечают:
шум;
при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
необходимость частой очистки камеры сгорания и дымоотводной трубы;
трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.
Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:
КПД низкий, так как значительная часть тепла вылетает в трубу;
необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
затраты времени на подготовку топлива;
малый диапазон регулирования процесса горения.
Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.
Разновидности конструкций
Придумано немало конструкций буржуек для гаража, поэтому выбрать подходящий вариант исходя из имеющегося материала нетрудно. Чертеж составляют самостоятельно с учетом особенностей помещения или берут готовый из интернета. Конструкцию в зависимости от размера гаража делают горизонтальной или вертикальной.
Классическую буржуйку делают из листового железа. Проще всего сделать печку из железной бочки, но срок службы конструкции недолог, так как тонкие стенки быстро прогорают. Вариант из газового баллона или трубы прослужит значительно дольше за счет большей толщины металла. Несложные конструкции для гаражей делают из старых колесных дисков и железных бидонов.
Читайте также:Как сварить теплицу своими руками
Изготовление классической печки-буржуйки
Так как сделать буржуйку нужно прямоугольной формы, потребуется листовой металл толщиной не менее 3 мм. Работу выполняют в следующем порядке:
Из листа вырезают заготовки.
Боковые стенки сваривают с дном.
Приваривают заднюю стенку.
Внутри намечают границы раздела пространства на зольник, топку, дымооборот. На расстоянии 10 -15 см от дна приваривают 2 уголка для установки съемного колосника, который собирают из арматуры диаметром 10 — 15 мм.
В верхней части приваривают 2 прутка, на которые будет укладываться отражатель из металлического листа для дымооборота. Между ним и стенкой должен оставаться зазор для прохода дыма.
Приваривают крышку с отверстием под гильзу диаметром 15 — 20 см для установки дымоотводной трубы.
Для удобного извлечения колосника и отражателя во время чистки дверку с защелкой и ручкой делают размером, близким к ширине буржуйки.
Снизу корпуса печи приваривают ножки из трубы диаметром 20 — 50 мм высотой 8 — 10 см.
Дымоотвод делают из 3 отрезков трубы диаметром 15 — 18 см, соединенных под углом 45°.
В отверстие крышки вваривают гильзу.
Перед креплением в дымоход устанавливают поворотную заслонку размером меньше, чем внутренний диаметр трубы.
После установки буржуйку регулируют по высоте. Трубу выводят наружу через отверстие в стене или крыше. Упрощенные конструкции собирают без колосника и отражателя.
Буржуйка из трубы или бочки своими руками
Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:
На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
У конструкции из трубы заваривают торцы.
Снизу приваривают ножки
В верхней части вырезают отверстие для дымохода.
Приваривают петли, навешивают дверцы.
Присоединяют дымоотводную трубу.
Сборка горизонтального варианта немного отличается:
Дверку для топки из вырезанного куска устанавливают на торце.
Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
Для установки печки из уголков или труб делают подставку.
Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.
Читайте также:Сварка калитки своими руками
Печь-буржуйка из газового баллона
Для удаления остатков газа с баллона откручивают вентиль, заполняют водой, оставляют на ночь. После слива воды приступают к работе:
Верхнюю часть, где был вентиль, срезают, вместо нее приваривают заглушку.
Если делают горизонтальную буржуйку для гаража своими руками, на дне прорезают квадратное отверстие, из вырезанного металла делают дверку для топки.
После приваривания петель навешивают дверцу.
Вместо колосника для прохода воздуха на дне будущей печи просверливают отверстия.
Из тонкого металла делают короб, который будет одновременно зольником и поддувалом. Приваривают под отверстиями, навешивают дверцу.
Корпус устанавливают на ножки.
В задней части сверху вырезают отверстие, приваривают дымоотводную трубу.
Для разогрева пищи сверху устанавливают рамку из металлических прутьев. Места хватит для размещения 2 предметов. Вертикальный вариант делают так же как из бочки.
Из колесных дисков
Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:
Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
На боковой поверхности делают проем для топки.
Из вырезанного куска делают дверку.
Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
На верхнем диске сзади делают отверстие для дымоотводной трубы.
Для устройства зольника к дну приваривают металлический круг.
Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.
Как установить правильно
Безопасность эксплуатации зависит от того как установлена буржуйка в гараже. Печь обычно размещают в дальнем от ворот углу на основании из негорючего материала: кирпичах, асбоцементной плите, керамической плитке. На пол около дверок кладут лист металла, чтобы искры и выпадающие угольки не вызвали пожара.
Расстояние от печи до автомобиля и легковоспламеняющихся веществ должно быть не менее 1,5 м. В деревянном гараже между буржуйкой и стеной оставляют пространство не менее 1 м. Стены возле печки покрывают негорючим материалом.
Полезные советы
Печь буржуйка будет удобной в эксплуатации, если прислушаться к рекомендациям специалистов:
Для проверки качества сварных соединений, первый розжиг проводят на улице.
Для обеспечения герметичности дымоход, проходящий внутри гаража, делают из цельносварной трубы без горизонтальных участков.
Рядом с печкой должен быть ящик с песком и огнетушитель.
Места прохода дымоотводной трубы через стену или потолок изолируют огнеупорным материалом.
Экран из кирпича, выложенный с 3 сторон печки предохранит от случайных ожогов и сохранит тепло после прогорания топлива. Расстояние от него до стенок буржуйки должно быть 5 — 7 см.
Несмотря на простое устройство, буржуйка считается самым надежным и дешевым способом обогрева гаража. В такой печи можно сжигать даже мусор. При выборе следует учитывать, что горизонтальные конструкции служат дольше вертикальных.
—>
Как сделать печь для гаража самому правильно: 50+ лучших примеров с фото. Здесь вы найдете описание разных видов печей для гаража. Вам останется только выбрать то, что больше нравиться и по карману.
Особенности отопления гаража
Добротный, теплый, капитальный бокс есть не у каждого владельца автотранспорта. Обычно автовладельцы имеют железный бокс. Это самый дешевый, быстрый способ укрыть свой автомобиль от непогоды. Такие постройки защищают только от осадков, ветра. Но с точки зрения удержания тепла, они бесполезны.
Горячий воздух улетучивается моментально из такой конструкции. Как решить проблему? Как сварить печь для гаража? Есть несколько путей. При выборе надо понимать, что отопить жилое и гаражное строение, это не одинаковая задача. Вопрос даже не в изоляции помещения. Согласно законам физики, используя теорию закона квадрата куба, мы понимаем, что на топку маленького бокса, топлива уйдет больше, чем на отопление дома.
К примеру на коттедж в 3 этажа, мы затратим 10 кВт, на согревание бокса у нас уйдет порядка 3 кВт. Если мы хотим получить температуру в боксе 15 градусов, нам требуется котел мощностью 2 кВт. Когда мы хотим держать оптимальную температуру 8 градусов, нам будет хватать мощности 1,3 кВт. Расход топлива на хозяйственное строение получается более чем в 2 раза больше, чем на согревание такой же площади жилых строений.
Нагреть весь бокс, включая стенки и пол — не разрешимая задача. Уйдет слишком много тепло затрат. Не спасет даже утепление. Поскольку тепло будет забираться бетонным полом, и оно будет уходить через бетонную крышу. Разумным вариантом будет прогрев конкретной рабочей зоны. Желательно теплый воздух сосредоточить по центру комнаты. Вокруг этой зоны будет царство холодного воздуха. Вверху, внизу, кругом будет холодно. Это создаст наилучший комфорт для работы.
По центру площадей будет тепло, а расход энергии на отопление заметно упадет. Такой эффект называют теплой шубой. Он возникает благодаря естественной конвекции воздуха. Горячий воздух зажат со всех сторон холодным потоком. Нагретый воздух, стремится вверх, но его не пускает холодный воздух, давящий вниз. Горячие воздушные массы равномерно растекаются по сторонам, немного прогревают стены, спускаются в смотровую яму.
Такой эффект под силу создать генераторам тепла малой мощности, что по деньгам будет весьма экономно. Такие аппараты создают достаточно интенсивный поток теплых воздушных масс, которых достаточно для обогрева мастерской.
С развитием различных технологий, появился такой метод по отоплению хозяйственных построек, как инфракрасные обогреватели. Но у них есть недостаток. Для строений из металла они мало подходят. Металл не отражает данное излучение, и тепло уходит на улицу. Стены из кирпича так же не подойдут для этих целей. Печь для гаража своими руками будет лучшим решением, печь буржуйка своими руками — бюджетное решение. Печи для гаража на дровах автономны, требуют мало места, работают на древесных отходах. Многое можно увидеть на ютуб своими глазами. Мы рассмотрим некоторые варианты.
Виды печей
Плюсы и минусы
Все варианты имеют свои сильные и слабые стороны. Можно проводить сочетание видов отопления. Возможности, выгоды такого совмещения будут однозначно. Для производства теплового прибора, для хоз-блока можно воспользоваться комплектующими, которые есть под руками. Фото, чертежи смотрим ниже в статье.
Кирпич могут возникнуть проблемы
Печь из кирпича трудоемка в исполнении. Конечно, она обогреет хорошо. Но есть минусы. Такая модель долго будет нагреваться, затем долго будет отдавать тепло. Это хорошо, если вы пришли надолго. А если заехали на короткое время, то толку от такой конструкции — ноль. Еще одним минусом такого генератора тепла будет невозможность создать тепловую шубу. Эта модель не даст мощный тепловой поток. Запускать этот агрегат стоит заранее, часа за 2 до начала работ.
Буржуйка просто и надежно
Простая железяка — вне всякой конкуренции. Как сделать буржуйку в гараж? Никаких танцев с бубном здесь не требуется. Подручный материал из металла найти не трудно. Старые бочки, листовое железо, баллоны из-под бытовых газов. Главный момент, найти толстый металл. Хотя бы 4 мм по толщине. Когда изделие будет делаться из трубы, диаметр должен быть не меньше 30 см.
Дымоход лучше всего сделать из хорошей трубы, стенка которой должна быть 3 мм или больше. По желанию, к печке можно приделать ножки. Некоторые любители комплектуют свое детище крыльями. Площадь горячего металла таким образом увеличивается, и разогрев помещения происходит намного быстрее. В месте установки изделия, не обязаны быть посторонние предметы, которые легко вспыхнут. Внизу, под топкой не должно быть деревянного настила, досок. Положите кусок не горящего материала, например асбеста.
При определенных обстоятельствах печурка может разогреваться до красна. Ожоги от такого разогрева получить легко. Будьте осторожны. Ожоги в таком случае неизбежны. Особенно когда в подсобке собирается компания за бутылкой вина, водки. Если мастерите печурку из баллона, будьте крайне внимательны. Было много несчастных случаев при работах, связанных с разрезанием баллона. Такие ситуации возникали, когда люди начинали пилить болгаркой баллон. Мастера советуют перед разрезанием поверхности заливать воду внутрь. Вода выдавит остаток газов наружу. Более подробно об производстве агрегатов из старых баллонов смотрите в наших следующих обзорах.
Печь на отработанном масле
Отработанное масло — доступный, бесплатный вид горючего для технических зданий. На складах, автобазах, авто-сервисах найти его так же просто, как в бассейне отыскать воду. Эффективность такого топливного агрегата зашкаливает, бьет рекорды. Смастерить печь на отработке сложнее чем буржуйку, но она намного лучше. Такое изделие состоит из 2 отделов, которые соединяет труба. В нижнем уровне отработка сгорает, выделяет при этом небольшое количество энергии, а горючий газ поступает во второй уровень, где происходит сгорание горючего газа, со значительным выделением энергии в окружающее пространство. Первый уровень варят из листового железа, любой формы. В этой камере будет сгорать масло. Интенсивность выгорания регулируют заслонкой подачи воздушной смеси.
В первый корпус вставляют трубу, по которой газы будут поступать вверх во второй корпус. Это труба — толстостенная. На ней будет крепиться вторая камера. Корпус второго уровня сделан из толстостенного сплава. Иначе он быстро прогорит под воздействием высоких температур. Вверху 2 камеры вырезают отверстие для дымохода. Сырьем для тепло-генератора будут все нефтепродукты: солярка, отработанное масло, керосин и многие другие виды. Не следует в такой топке сжигать легко-горючие составы. Бензин, ацетон, растворители при небрежном отношении станут причиной серьезного пожара в хозяйственном блоке. Такие вещества стоит использовать только для розжига основного топлива, в небольших количествах.
Надо понимать, что легально установить данные тепловые агрегаты в бытовках запрещается законом. Каждый владелец подобного помещения несет ответственность за противопожарную безопасность. Ведь при возникновении пожара сгорят не только вещи, авто хозяина постройки. Могут пострадать соседние боксы. А в них стоят дорогие машины. Думайте головой прежде чем что-то предпринять.
Печь длительного горения высокий КПД
Действие такого котла схоже с горением котла на отработке. Но здесь есть огромное преимущество. Печурка работает на твердых отходах. Это могут быть дрова, обрезки, старая ненужная мебель. Древесина, отходы закладываются в первую камеру. При небольшом поступлении воздуха происходит тление. Образуется горючий газ, который поступает во вторую камеру. 2 камера дает мощный поток тепловой энергии.
Топливо в эту конструкцию закладывают 1, 2 раза в сути, в зависимости от необходимости часто находиться в хозяйственном блоке. Такую конструкцию просто сварить из 200 литровой бочки. Главное чтобы стенки были толстые. Для эффективной эксплуатации изготавливают поршень шток, который придавливает древесину, для более эффективной работы теплового генератора. В этой конструкции обязано быть отверстие для подачи воздушной смеси. К отверстию варят дымоход. Дымоход выше корпуса котла (обязательно!). Топливо загружают сбоку. Поддувалом регулируют интенсивность горения сырья. Большой приемник для золы здесь не требуется. Древесина сгорает почти полностью. КПД такой конструкции — высокий.
Пошаговая инструкция по изготовлению кирпичной печки для гаража
Для изделия берут обыкновенный кирпич. Для сборки топки берут огнеупорный кирпич. Силикатные образцы в изготовлении топки— бесполезный элемент. Топка лучше выложить шамотным кирпичом. Стоил ли класть фундамент? Если вся система весит более полутонны, тогда обязательно. Если масса меньше, тогда фундамент заливать не требуется. В нашем случае мы зальем фундамент.
Кладка кирпича осуществляется согласно имеющейся порядовки. Сперва выкладывают стартовый ряд — основание. Затем согласно порядовке выкладывают ряд за рядом. В заранее намеченных местах ставим необходимые железные детали конструкции. Детали крепятся обычной проволокой, которую потом закладывают в ряды кирпича. Сверху, если необходимо, можно установить плиту для разогрева еды. В конце, согласно порядовке, выкладываем дымоход.
Далее производим расшивку швов на стенках. Важным моментом является сушка готового изделия. Она выполняется постепенно. В различных отделах топки сжигают легкий мусор, бумагу, газету, щепки примерно по полчаса. Таким образом печурка постепенно просыхает изнутри. Когда снаружи не останется мокрых следов, а на изделиях из стали не будет конденсата, можно приступать к топке дровишками. Напрашиваются простые выводы. Вам необходима гаражная печь из кирпича в случае постоянной деятельности (к примеру автосервис).
Для поддержания постоянной температуры самый легкий режим. Достаточно подкинуть несколько палок дров или засыпать уголь. Кислород в помещение выжигается в минимальном количестве. Стоимость такой конструкции, при изготовлении своими руками низкая. Температура в боксе долго остается стабильной. В результате приложенных усилий получилась дровяная печь для гаража из кирпича.
Газовая печка для гаража своими руками
Начнем с подготовки сита под габариты будущей печурки. Сито кладем на лист железа. Обводим его гвоздем или маркером. Размечаем боковины по краям листа. Длина прямоугольника должна быть такой, чтобы обхватить сито и будущее дно печки. Ножницами по металлу вырезаем размеченные контуры. Сзади, мы разместим горелку. Делаем разметку, далее сверлим и крепим горелку. Далее соединяем все детали между собой. Поверх сита на пластинах будет крепиться сетка рабица.
Крепим ножки к корпусу, при помощи заклепок. Прикручиваем шланг к клапану горелки. Пускаем газ из баллона. Нужно учесть некоторые нюансы. Если у вас есть рядом магистральный газ, то вы потратите некоторое время, на все согласование с газовой службой. Вам будет нужно сделать проект, провести в хоз-блок вентиляцию если ее нет, сделать нужный фундамент под корпус из негорючих материалов. Вас заставят выдержать размеры от печи до ближайших горючих конструкций.
Дровяные буржуйки из подручных материалов
Буржуйка на дровах, классическая печь на протяжении многих десятков лет. Она проста как автомат калашникова. Буржуйка состоит из 2 отделов. Первый, больший по размерам служит для закладки дров. В этом отсеке обязательна должна быть дверца необходимого размера. Второй отдел буржуйки служит для накопления золы. В нем так же есть дверца для удаления золы. Эта дверца в зольнике служит поддувалом.
В верхнем отсеке буржуйки находится дымоход. Можно выбрать любые форму, размер буржуйки. Главное соблюдать выше описанные принципы. Часто для изготовления буржуек берут старые бочки из металлического листа. Некоторые мастера отказываются от изготовления раздельных дверец. Они делают одну большую. Поверх такой бочки наваривают металлический лист. Получается плита для приготовления пищи. Такая конструкция интересная, но не долговечная конструкция.
Ведь бочки делают из тонкого металла, и он прогорит со временем. Регулировать через одну большую дверцу тягу достаточно сложно и не эффективно. Конструкция такой печки достаточно большая. Буржуйка такой конструкции пожаро-опасна.
Буржуйки делают так же из бидонов, баллонов, больших нефтяных труб и прочих готовых металлических конструкций.
Видео: самодельная печка для гаража из металлического листа
Как сделать буржуйку на отработке
Не всегда практично иметь в хоз-блоке запас дров. В автомобильных мастерских много отработанных масел. Иметь под рукой буржуйку работающую на масле большое дело. Вы получите бесплатное тепло, по сравнению с дровами, которые нужно купить, заплатить за машину для привозки дров.
Есть трубы диаметром больше 30 см. Они хорошо подойдут для этих целей. Толщина стенок будет следующей. Нижняя камера от 4 мм. Верхняя камера от 6 мм. Камеры делают произвольной высоты. Для перехода между камерами берут хорошую котловую трубу диаметром от 100 мм с толстыми стенами. Эта труба будет на себе держать верхнюю камеру. После изготовления печки ее покрывают жаропрочной краской.
Печь для гаража на отработке здесь подробно не расписана. Описаний много в сети. Мы лишь указали общие моменты.
Видео: печка на отработке с камерами коробчатого типа
