Инфракрасный теплый пол под ламинат

Что такое инфракрасный обогрев?

Инфракрасный теплый пол напоминает по внешнему виду плотную пленку с черными полосами на ней. Однако тепловые маты – это лишь часть сложной электрической системы, которая позволяет подогреть основание в квартире.

Инфракрасный пленочный пол

Подогрев полов в этом случае происходит за счет инфракрасного излучения, которое появляется благодаря расположенной между листами прозрачной пленки карбоновой пасте. Она нанесена параллельными линиями и выглядит, как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где проводником тока выступает соединение из меди и серебра.

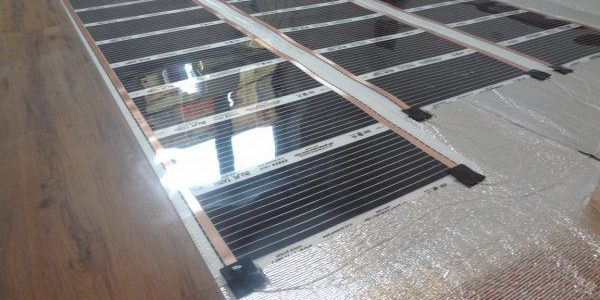

Укладка листов пленочного теплого пола

На заметку! Углерод имеет довольно высокий показатель теплопроводности, за счет чего потребление электроэнергии можно значительно снизить. Именно поэтому инфракрасные полы можно назвать довольно экономным вариантом обогрева для полов. По крайней мере, расходы на коммунальные услуги в этом случае гораздо ниже, чем при использовании обычных электрических или водяных полов.

Ограничение температуры деревянного пола

Основная часть системы инфракрасного подогрева – это как раз те самые полосатые пленочные нагреватели. Они реализуются в рулонах и могут иметь ширину 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь предусмотрена линия отреза, что позволяет купить именно столько пленки, сколько нужно для обустройства системы подогрева в конкретном помещении. Пленка продается метрами.

Внимание! Производить отрез пленки в не обозначенном специальной маркировкой месте строго запрещено! Это выведет из строя полотно и оно работать не будет.

Как резать пленочный теплый пол

Мощность инфракрасных пленок составляет 150, 200 или 440 Вт/м². Эти показатели пригодятся во время расчетов, касающихся обустройства системы теплого пола, для выявления нагрузки на электрическую систему дома. Для ламината оптимально использовать маты, обладающие мощностью 150 Вт/м². Они позволят подогреть полы максимум до 40-45 градусов, а большей температуры и не нужно. В противном случае по полам будет неприятно ходить, да и на самом покрытии более высокие значения скажутся негативно. Оптимальная температура для ног – около 27 градусов.

Характеристики инфракрасных теплых полов

Также в систему теплого пола с инфракрасным подогревом обязательно входят:

• терморегулятор;
• термодатчик;
• специальные клипсы или зажимы;
• провода для подключения системы.

Система инфракрасного пола обладает высокой надежностью, так как подключение отдельных элементов производится параллельно – в случае неполадок в одном из элементов, остальные будут продолжать работать.

Устройство инфракрасной пластины

Можно ли устанавливать инфракрасный тёплый пол под ламинат?

Теплоемкость ламината выше, чем плитки, а его теплопроводность по сравнению с этим же материалом ниже. Ламинированные полы не любят высоких температур, а потому не должны нагреваться чрезмерно. Если под ламинат установить водяную или электрическую систему подогрева, то придется обеспечивать постоянное повышение температуры нагревателя, что скажется негативно и на самом материале, и на размере коммунальных платежей.

Ламинат не любит резких перепадов температур, которых не избежать при установке любой другой системы подогрева. В случае негативного температурного воздействия имеется риск появления в материале щелей, трещин, пол может начать скрипеть. Ни водяной, ни электрический пол не обеспечат оптимального подогрева поверхности по уровню подогрева и равномерности.

Укладка ламината поверх инфракрасного теплого пола

Благодаря небольшой толщине, ламели прогреваются оперативно, ведь ИК лучи довольно быстро будут распространяться по всему материалу. Также, если полы сделаны правильно, излучение не будет уходить в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет. Таким образом, ИК полы – самый оптимальный вариант для подогрева полов из ламината.

ИК обогрев пола

Преимущества использования пленочного обогрева

ИК обогрев полов обладает массой преимуществ, которые делают его одним из лучших вариантов для подогрева ламинированных полов:

• оптимальное и равномерное распределение температуры по всей площади пола;
• экономность;
• оптимальный уровень температуры пола – в пределах 45 градусов;
• быстрый прогрев поверхности;
• простота монтажа и ремонта;
• отсутствие необходимости в монтаже стяжки, так как напольное покрытие может быть уложено на тепловые маты;
• длительный срок бесперебойной работы.

Инфракрасный пленочный теплый пол Luchi

Главный недостаток таких полов – это достаточно высокая стоимость оборудования и материалов, но вложения будут полностью оправданы, если учесть все достоинства системы.

Какой выбрать ламинат для теплых полов ИК?

Перед тем как окончательно остановить свой выбор именно на инфракрасном типе подогрева полов, необходимо изучить информацию о том, какой ламинат может без вреда для себя укладываться поверх этого типа нагревателей. Подходящий материал должен иметь специальную маркировку в виде «змейки». Именно это обозначение и сообщает будущему владельцу теплого ламинированного пола о том, что ламинат подходит для обустройства системы подогрева.

Процесс укладки ламината поверх ИК теплого пола

На заметку! Специалисты рекомендуют приобретать бельгийский ламинат фирмы Quick-Step. Сроки его использования составляют более 25 лет при бережном отношении.

ИК теплый пол под ламинат – тонкости технологии

Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все-таки работы производятся с использованием системы электропитания дома, потому ошибок тут допускать не следует. В противном случае полы или не будут работать, или попросту станут опасными для владельца дома.

Можно ли класть ламинат на теплый пол

Еще до начала монтажа составляется полная и точная схема укладки полов, на которой обозначаются и сами ИК маты и все элементы управления системы. Также обязательно отмечаются места установки терморегуляторов, термодатчиков и прочего оборудования. Важно помнить, что все провода, которые будут идти от системы подогрева, подводятся как раз к терморегулятору.

Терморегулятор обычно устанавливается на стене, а чтобы скрыть все провода, рекомендуется проштробить в ней неширокую канавку, в которую и будут уложены коммуникации. Таким образом, они не будут бросаться в глаза, ведь после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Терморегулятор теплого пола

На заметку! Если нет желания штробить стены, то все коммуникации можно спрятать в пластиковый желоб, закрепленный на стене.

Также сначала на бумаге, а потом и на самом полу рисуется схема расположения всех инфракрасных пленок. Эта процедура, помимо удобства при последующем монтаже, поможет и точно рассчитать расход всех материалов – проводов, пленок и т. д. На схеме отмечаются и места подключения всех проводов.

Нюансы при работе с ИК пленкой, которые следует учесть еще до начала монтажа:

• пленка раскраивается только по четко обозначенным для этого линиям;
• чтобы было меньше мест соединений отдельных отрезов, пленка должна раскатываться вдоль длинной стены комнаты;
• между стеной и первой линией пленки должен оставаться зазор – его ширина не может быть менее 25 см;
• в схему сразу вносятся обозначения мест, где будет стоять мебель (тумбы, шкафы, диваны и т. д.) – под ними пленка не укладывается, что позволит снизить расход материала, да и в будущем в этом месте пол не перегреется, а значит, система не перегорит;
• каждая полоса ИК пленки укладывается на расстоянии 5 см от соседней;
• нулевой и фазный провода не должны пересекаться при подключении, поэтому они подключаются только с противоположных сторон пленки;
• термодатчик должен располагаться в самом прохладном месте в комнате таким образом, чтобы он находился посередине одного ИК элемента;
• длина одной ИК полосы не может быть более 8 м;
• подходящее место для терморегулятора – 15 см от уровня пола;
• отдельные полосы пленки не могут укладываться внахлест или друг на друга.

Схема подключения ИК пола

На заметку! Не стоит беспокоиться, что нагрев пола будет недостаточным, если пленка будет лежать не на всей поверхности пола. Дело в том, что для оптимального подогрева достаточно, чтобы нагреватели закрывали всего 40-60% основания комнаты.

Готовим основание

Черновой пол должен быть ровным и чистым – сор и крупногабаритный мусор не допускаются, также важно удалить камешки, песок, пыль. Пол рекомендуется проверить на прочность, трещины и зазоры отремонтировать, выровнять до приемлемых параметров.

Совет! Чтобы бетонное основание меньше пылило, его рекомендуется обработать грунтовочной смесью, хотя процедура эта необязательна.

Также на черновые полы должен быть постелен теплоизоляционный материал. Рекомендуется использовать фольгированный. Блестящая сторона должна быть вверху. Полосы укладываются стык в стык. Толщина фольгированного материала должна быть около 2-3 мм. Закреплять материал удобнее всего при помощи двухстороннего скотча, а щели между отдельными полосами можно закрыть обычным скотчем. Затем в материале будут вырезаны небольших размеров углубления, в которые помещаются клеммы, провода и другие коммуникации. Тогда основание для капризного ламината будет оптимально ровным. Также на основание пола рекомендуется постелить и слой гидроизоляционного материала.

Укладка фольгированного теплоизолятора

Материалы и инструменты

Что может понадобиться для установки системы ИК полов? Это могут быть следующие инструменты и материалы:

• непосредственно сама ИК нагревающаяся пленка;
• теплоотражатель;
• термодатчик и регулятор температур;
• скотч обычный и двухсторонний;
• электрические провода;
• зажимы и материал для изоляции проводов;
• гидроизоляционный материал (например, пленка полиэтиленовая);
• нож, ножницы, карандаш, линейка, рулетка.

Монтаж контактов ИК системы

В начале статьи приводилось описание ИК пленки, однако на самом деле она бывает не только карбоновая.

Таблица. Виды нагревательной пленки.

Вид	Характеристика
Углеродная или карбоновая
Биметаллическая

Нагревательная пленка NAOS Heatflow

В пленке Heatflow используется углеродно-волоконное полотно в качестве нагревательного элемента, которое представляет собой смесь углеродного волокна с углеродной пастой

Благодаря методу склеивания с помощью специального токопроводящего полимера, NAOS Heatflow исключает возникновение электрической дуги

Также существует еще один вид ИК пленки. Он появился сравнительно недавно, но уже стал пользоваться большим спросом. Это пленки со сплошным карбоновым покрытием. В отличие от стандартной углеродной ИК пленки, такой материал практически не выходит из строя при повреждении – то есть полы всегда будут теплыми.

На заметку! Если повредить одну иди несколько полос обычного ИК пола, то в месте их расположения он прогреваться не будет. Однако при использовании пленки со сплошной полосой карбона, пол будет прогреваться так же равномерно, даже если был поврежден. Просто в месте пореза или обрыва материал будет чуть прохладнее, но греть продолжит.

ИК пол на карбоновой основе

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото	Описание действий
Шаг 1
Шаг 2
Шаг 3
Шаг 4
Шаг 5
Шаг 6
Шаг 7
Шаг 8
Шаг 9
Шаг 10
Шаг 11
Шаг 12
Шаг 13
Шаг 14
Шаг 15
Шаг 16
Шаг 17
Шаг 18
Шаг 19
Шаг 20
Шаг 21
Шаг 22

Цены на ИК теплый пол пленочный

инфракрасный теплый пол

Видео – Монтаж теплого пола под ламинат

Особенности монтажных работ

И напоследок – несколько советов по проведению монтажа системы ИК подогрева:

• влажность в помещении, где производятся работы, должна быть не более 60%;
• монтаж ИК полов производится при температуре 0 градусов и выше;
• термопленка даже для проверки должна подключаться к сети только в развернутом состоянии – в рулоне ее подключать нельзя;
• если пленка была повреждена в месте пролегания графитового (черного) слоя, то место повреждения обязательно изолируется в двух сторон;
• термодатчик нужно подключать так, чтобы в случае необходимости его можно было легко заменить;
• если в квартире случился потоп, то полы важно срочно отключить и не использовать, пока они не просохнут.

Инфракрасный теплый пол

Если система ИК нагрева полов была подключена правильно, то прослужит десятилетия. Все работы важно проводить внимательно и аккуратно – только в этом случае можно получить желаемый результат!

С момента появления на земле, человек стремился к созданию комфортных условий проживания: сухого, теплого и красивого жилища. Современные квартиры и дома практически в полной мере соответствуют этим пожеланиям. Некоторый дискомфорт вызывают только системы центрального отопления с радиаторным типом отдачи тепла: пол всегда прохладный, самое прогретое пространство под потолком, а в доме (квартире) постоянный восходящий поток воздуха около батарей, вызывающий сквозняки. Укладка инфракрасного теплого пола под ламинат эту проблему решает.

Инфракрасный подогрев пола.

Принцип действия и конструктивные особенности

В природе тепло передается двумя путями:

• Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
• Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).

Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.

В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

Состав ИК-пленки.

Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м² (для ламината предельная мощность не должна превышать 150 Вт/м²). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.

Инфракрасная пленка.

Преимущества и недостатки ИК теплого пола

Инфракрасный пленочный теплый пол под ламинат имеет как сторонников, так и противников. Вызвано это тем, что у этой системы подогрева много и положительных, и отрицательных качеств. При этом сильные стороны действительно впечатляют.

• Особенности отдачи тепла позволяют обогревать только те поверхности, где присутствует человек: проходы, рабочие места и зоны отдыха. В этом случае не тратится энергия на обогрев низа мебели, что ведет к снижению до 20-30% потребления электрической энергии и, следовательно, семейных финансов. Еще один плюс такого подхода к размещению ИК-пленки — ее экономия.
• Низкая стоимость материалов и монтажных работ при сборке инфракрасного обогрева пола. Здесь необходимо уточнение. Цена комплекта пленочного подогрева очень высокая при сравнении с другими видами «теплого пола». Начинается она от 2 000 руб. за комплектующие (входят термодатчик, терморегулятор, электропровода, контакты, битумный скотч), плюс от 650 руб. за каждый м² ИК-пленки. Однако значительные затраты на покупку материалов перекрываются низкой себестоимостью монтажных работ.
• Инфракрасная система отопления не боится минусовых температур — производители допускают ее эксплуатацию при температуре до –70^oС. Это означает, что при длительном нахождении в неотапливаемых помещениях в зимнее время система не теряет работоспособности. Это свойство трудно переоценить при использовании ИК-пленки в домах загородного типа, где нет постоянного обитания, и на дачах.
• Нет ограничений на установку ни по типу зданий, ни по типу помещений. Систему можно устанавливать в индивидуальных домах и квартирах, гостиной, детской комнате, на кухне, в ванной и т.д. При этом не существует риска затопить соседей как при водяном «теплом поле».
• Простой монтаж и демонтаж. Соединение токонесущих элементов и подключение к электроэнергии требует не навыков в работе, а внимательности и педантизма, что позволяет выполнить весь цикл работ своими руками. При этом монтаж выполняется очень быстро.
• Спектр инфракрасного излучения карбоновых элементов полностью идентичен солнечному теплу.
• Не требуется ремонт. Выход из строя одной или нескольких излучающих полос не влияет на работу пленки в целом — подключение к электросети параллельное. Если же возникла необходимость замены пленки полностью, то и здесь проблем не предвидится — она легко демонтируется.
• Достигается равномерный прогрев комнаты. При этом, что важно, теплые слои воздуха находятся внизу помещения, а не под потолком, как при отоплении батареями. Такое распределение тепла позволяет на практике осуществить одно из оптимальных условий жизнедеятельности человека — «держать ноги в тепле, а голову в холоде».
• Теплый по ощущениям пол позволяет ходить босиком, что полезно для здоровья, а также спускать на него маленьких детей, не боясь застудить их под воздействием внутриквартирных сквозняков.
• Долгий срок службы пленочных полов обеспечивается даже при бесперебойной работе. За ними не нужен уход, ни технический, ни какой-либо другой.
• Отсутствуют инвекционные и конвекционные перемещения потоков воздуха внутри комнаты, что дает неожиданный результат: нет внутриквартирных сквозняков; в воздух практически не поднимается пыль (большая часть остается в местах образования), что важно для аллергиков (не болеют) и домохозяек (меньше работы по уборке).

Чтобы данная статья не смотрелась рекламой ИК систем отопления, приведем и ее минусы, что позволит потребителю получить полную информацию об этом способе обогрева. Их немного, но они могут существенно поколебать желание осуществить монтаж инфракрасного теплого пола под ламинат в квартире или доме.

1. Несмотря на высокий КПД карбоновых излучателей (более 80%), энергопотребление у системы очень большое, что обойдется хозяевам в кругленькую сумму при оплате электроэнергии. Покажем это на условном примере.

Читайте также:  Как установить маяки на стену для штукатурки?

Общая площадь квартиры, м2	78
Площадь уложенной пленки, м2	51
Потребляемая мощность на м2, Вт/час	200
Коэффициент использования мощности (при нагреве до необходимой температуры система отключается)	0.6
Расход электроэнергии на квартиру за час отопления, кВт/час (200/1000х0,6х51)	6.12
Потребление электроэнергии на квартиру в сутки, кВт/час	146.88
Месячное потребление электроэнергии для обогрева, кВт/час	4406.4
Стоимость 1 кВт/час, руб. дневной тариф (3/4)	3.61
Стоимость 1 кВт/час, руб. ночной тариф (1/4)	2.09
Затраты на отопление в месяц, руб.	15124.97
Затраты на отопление в год, руб.	90749.82

Как видим, для населения с доходами чуть ниже среднего уровня, такое отопление в финансовом плане неподъемное. Поэтому речь может идти только о дополнительном источнике обогрева, например, пола в ванной или санузле, включаемым при их посещении (поверхность пола прогревается в течение десятка секунд).

2. Карбоновые излучатели работают от сети в 220 W, что ведет к возникновению нескольких видов риска:

• поражения электрическим током;
• короткого замыкания при попадании на пленку влаги;
• возгорания.

Судя по отзывам на форумах, наличие заземления и автоматического отключения при коротком замыкании не всегда дают 100% гарантии безопасной работы пленки.

3. Зависимость от подачи электроэнергии. При частых отключениях эффект от инфракрасного подогрева резко снижается.

4. Изменить расстановку мебели или добавить что-то в комнату без изменения схемы расположения пленочных обогревателей не получится. Придется демонтировать напольное покрытие и по новой раскладке стелить пленку.

Приведенные сильные и слабые стороны ИК-обогревателей позволяют взвесить все за и против и сделать собственный выбор. Отметим, что с ростом благосостояния населения популярность систем будет только расти — у них много заманчивых преимуществ.

Какой ламинат лучше использовать в связке с ИК теплым полом

Эффект от установки ИК-пленки может быть снижен или вообще ликвидирован неправильным выбором ламината для финишной отделки пола. Несоответствующие типу обогревателя ламели могут деформироваться, выделять формальдегид в размерах, превышающих санитарные нормы, плохо проводить тепло и т.д.

Избежать перечисленных проблем можно, зная какой ламинат под инфракрасный теплый пол, как выбрать. Он должен соответствовать следующим требованиям:

• Иметь замковое соединение. Использование клея для соединения панелей создает жесткое сплошное напольное покрытие, которое рвется при резких колебаниях температуры, что и происходит во время включения пленки в сеть;

Маркировка ламината для инфракрасного подогрева пола.

• Хорошо проводить тепло. Производители ламината эту способность ламелей оценивают коэффициентом теплового сопротивления. Чем он меньше, тем лучше тепло от нагревателя передается в отапливаемое помещение. Для инфракрасного «теплого пола» он должен быть в пределах 0,05-0,10 м² х °K/Вт;
• Иметь толщину от 8 до 9 мм. У тонких панелей разрушается замковое соединение в процессе расширения-сжатия при перепаде температур, толстые плохо проводят тепло — у них низкий коэффициент теплопроводности;Не выделять при прогревании до 27-30°С формальдегид. При покупке ламината необходимо учитывать этот фактор и покупать напольное покрытие класса Е0 или Е1;
• Иметь износоустойчивость не ниже 3 класса. Чем показатель выше, тем прочнее пол.

Внимание: ИК обогреватели можно укладывать не только в комбинации с деревянным (прессованные волокна дерева) ламинатом, но и под виниловый — производитель допускает.

Информацию о рассмотренных требованиях можно получить из пиктограмм, напечатанных на вкладышах (см. фото) и цифровых обозначений.

Инструкция по монтажу инфракрасного теплого пола

Технология монтажа ИК подогрева пола состоит из нескольких самостоятельных видов работ, выполняемых в строгой очередности:

1. планирование мощности и порядка расположения нагревательных элементов;
2. подготовка поверхности;
3. монтажные работы по сборке системы обогрева;
4. подключение к электрическим сетям;
5. подсоединение терморегулятора.

Планирование и правила размещения полос

До начала монтажных работ нужно детально спланировать будущую систему обогрева:

• отразить места расположения мебели;
• рассчитать длину и ширину каждой полосы пленки;
• провести расчет мощности системы (за консультацией можно обратиться к продавцам);
• расчертить карандашом или ручкой схему размещения испускающих ИК-лучи элементов, указать место крепления термодатчика, определиться с порядком подключения проводки, чтобы они не перекрещивались (можно подключить как с одной стороны, так и с обеих).

При этом нужно учитывать некоторые требования и соблюдать имеющиеся нюансы:

• по длине пленка режется через каждые 20 или 25 см;

План размещения ИК-пленки.

• обогревательные элементы необходимо класть вдоль комнаты — уменьшается количество мест подключения к сети;
• ИК-пленка должна находиться от стен на расстоянии 0,25-0,30 м;
• исключить расположение пленки под мебелью — происходит перегрев нагревательных элементов и перегорание карбоновых полос;
• между рядами пленки должно быть 5 см;
• термодатчик располагается посредине пленочной полосы, но с условием, что его штатной проводки хватит до терморегулятора.

В инструкции, как укладывать инфракрасный теплый пол под ламинат нет самого важного этапа работ: покупки необходимых материалов, инструментов и приспособлений. Поэтому следующий шаг на пути к теплому полу — поход в строительный магазин.

Материалы и инструменты

Для сборки инфракрасного обогрева пола необходимо купить:

Во-первых, комплект пленочного теплого пола, в который входят:

• ИК-пленка (продается шириной 0,5 м, 0,6 м, 0,8 м, 1,0 м);
• электрические провода;
• крепления-зажимы для фиксации инфракрасной пленки;
• контакты-клипсы;
• битумный скотч.

Комплект пленочного теплого пола.

А также:

• термодатчик с проводом;
• терморегулятор;
• фольгированную подложку;
• полиэтиленовую пленку для гидроизоляции системы обогрева от протекания разлитой на пол воды;
• изоленту;
• бытовой или малярный скотч;
• ножницы (строительный нож);
• пассатижи;
• рулетку;
• шариковую ручку или простой карандаш.

Подготовка

Тонкая пленка нагревательного элемента очень чутко реагирует на малейшие неровности основания пола — легко повреждается. Поэтому стяжка пола должна иметь ровную, сухую поверхность (как выполнить работы по стяжке пола, можно посмотреть в материалах «Технология мокрой стяжки пола с керамзитом» и «Сухая стяжка пола с керамзитом»).

До укладки пленки:

• поверхность стяжки выметается и пылесосится;
• настилается фольгированная подложка (толщина 3 мм) отражающей стороной вверх, чтобы не обогревать основание пола;
• стыки подложки проклеиваются фольгированным (допускается малярный) скотчем;

Укладка фольгированной подложки.

• в подложке вырезается углубление под термодатчик (аналогичная операция под клеммы и провода проводится после подключения системы к блоку терморегулятора).

Подготовка места под термодатчик в подложке.

Монтаж

1. В соответствии с разработанной схемой монтажа, на стене отмечается место установки блока терморегулятора. К нему штробятся каналы под проводку. Один к системе запитки электротоком (щитку с автоматическими выключателями), второй — вниз, к полу, для проводов от пленочного нагревателя.

К стене крепится терморегулятор и к нему подводятся провода, после чего штробы заделываются гипсовой шпатлевкой (подвод электроэнергии можно также произвести по поверхности стены в пластиковых каналах).

2. Пленка раскраивается ножницами строго по обозначенным полосам. Здесь необходимо быть очень внимательным и осторожным — случайное повреждение токопроводящих или излучающих полос ведет к выбраковке поврежденного участка.

Пленка разрезается строго по указанным отметкам.

3. Незадействованные контакты пленки изолируются битумным скотчем (входит в состав комплекта). Изоляция должна полностью закрывать серебряный контакт, оголившийся после разреза пленки.

Изоляция неиспользуемых контактов.

4. Нагревательные элементы размещаются по комнате в соответствии с планом медной полосой вниз, после чего крепятся между собой и к подложке бытовым или малярным скотчем.

5. На токопроводящую полосу пленки устанавливаются клеммы. Для этого одна часть контактной клипсы вводится вовнутрь пленки (производителем предусмотрен технологический разрез), вторая остается снаружи, обязательно снизу. После этого клипса обжимается.

Клемма вставляется в пленку.Обжим клеммы.

6. Подводящие провода зачищаются и вставляются в клемму. Зажим производится пассатижами.

Подключение проводов к зажиму.

7. Клемма изолируется битумным скотчем — его полоски наклеиваются сверху и снизу, после чего плотно соединяются. Для полной герметичности соединительного узла, оставшиеся между полосками скотча пузырьки воздуха, удаляются.

Изоляция места подключения.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его.

8. К ИК-пленке крепится датчик температуры. Прежде чем его устанавливать, не подключенный конец пленки освобождается от скотча, которым она крепится к подложке и закатывается так, чтобы была доступна обратная сторона.

К ней и крепится измеритель на черную карбоновую полосу (излучатель) битумным скотчем, точно над вырезом в подложке. По всей длине прохождения штатного провода от термодатчика в подложке делается разрез, в который провод утапливается. Пленка возвращается на место и повторно крепится к фольге скотчем.

Подключение термодатчика.Крепление датчика к пленке битумным скотчем.

9. Для проводов и клемм в подложке вырезаются углубления. Уложенные провода фиксируются малярным скотчем (не допускается, чтобы элементы системы подогрева выступали над поверхностью подложки).

Подключение к сети

Провода от пленки подключаются через специальные клеммы к блоку терморегулятора. Запитка системы производится в обязательном порядке через автомат — специальное защитное устройство (УЗО). Если нет знаний по расчету его мощности, необходимо обратиться за помощью к специалисту. Следует избегать скруток концов проводов — возможен перегрев места соединения из-за плохого контакта.

Подключение пленки с односторонним расположением проводов.

Внимание: подключение ИК-пленки к розетке категорически запрещается.

Гарантировать полную безопасность поможет заземление системы электропитания.

Подключение без пересечения электропроводов.

Подключение терморегулятора

Саморегуляция системы происходит с помощью датчика температуры и терморегулятора. Датчик подключается к блоку штатным проводом, который запрещается удлинять — искажается сила сигнала. Порядок и схема подключения размещаются в инструкции, прилагаемой к блоку терморегулятора (у разных производителей они отличаются).

По завершении монтажа проводится пробный пуск. Если все выполнено правильно, можно приступать к укладке ламината.

Нюансы последующего монтажа ламината

Укладка ламината на инфракрасный теплый пол производится только после проведения работ по защите нагревательной системы от воды, пролитой на пол (вода при попадании на ИК-пленку может вызвать короткое замыкание). Для этого по верху подложки и нагревательных элементов расстилается полиэтиленовая пленка, внахлест, с заходом на стены.

Схема расположения элементов теплого пола.

Соединительные швы тщательно заклеиваются скотчем. После этого можно монтировать ламинат. Для тех, кто планирует выполнять эти работы самостоятельно, рекомендуем ознакомиться с работой «Как стелить ламинат на бетонный пол?»

Заключение

Инфракрасный «теплый пол» набирает популярность из-за множества положительных характеристик. Но значительные затраты на оплату электроэнергии сдерживают его продажи. Монтаж простой, но требует тщательного выполнения всех требований. Важнейшие из них:

• очень ровная поверхность стяжки;
• подложка должна быть фольгированной;
• все открытые контакты изолируются;
• клеммы, электропровода и измеритель температуры должны быть утоплены в подложку;
• подключение к сети проводится только через УЗО;
• поверх нагревательных элементов настилается гидроизоляционная пленка из полиэтилена.

Подбирать ламинат необходимо по пиктограммам и надписям — находятся на вкладыше.

Ламинированные полы обретают все большую популярность. Это объясняется доступной их ценой, относительно простотой и быстротой монтажа, эстетичным внешним видом, хорошими эксплуатационными характеристиками, долговечностью. Но есть у них и существенный недостаток. Материал хоть и декорирован под натуральное дерево, но отнюдь не является столь же тёплым, как настоящая древесина. Если застелить его на бетонный пол без соответствующего утепления, он быстро передаст холод такого основания. Лучшее решение такой проблемы – уложить под ламинат инфракрасный теплый пол.

Инфракрасный теплый пол под ламинат

Процесс монтажа такого вида теплого пола, хоть и имеет ряд существенных тонкостей, все же не отличается чрезмерной трудоемкостью, и вполне посилен для самостоятельного выполнения.

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
3. Сама пленка прогревается до невысоких температур – порядка 30 — 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
5. Нагрев начинается практически мгновенно.
6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Как устроен пленочный инфракрасный пол

Главным элементом системы теплого инфракрасного пола являются пленочные нагреватели. Между двумя листами прозрачной полиэстеровой пленки герметично впаяны параллельные, часто расположенные полоски карбоновой пасты, которая при подаче на нее напряжения становится излучателем ИК-энергии. Каждая их таких полосок «опирается» с обеих сторон на медный проводник-шину с посеребренными контактами, для подключения к сети питания. Параллельное подключение как излучающих полосок, так и самих пленочных элементов между собой, обеспечивает высокую надежность системы – даже в случае выходя из строя какого бы то ни было элемента, общая работоспособность инфракрасного пола не пострадает.

Рулон пленочного инфракрасного нагревателя

Обогревательные инфракрасные пленки имеют стандартную ширину 50 см или 1 м. Реализуются они разной длиной – выбор производится исходя из размеров помещения. Предусмотрен раскрой пленок по длине – через каждые 25,7 см расположена линия возможного отреза – оба обязательно обозначена советующим символом. Раскраивать пленки в других местах не разрешается.

Удельная мощность пленочных обогревателей – 150, 220 или, значительно реже – 440 Вт/м². Это важно знать при общем расчете теплого пола, чтобы предусмотреть общую нагрузку на электросеть. Для обогрева под ламинат обычно применяют нагреватели с мощностью 150 Вт/м² — это дает максимальный нагрев до 40—45º, а более высокие температуры для ламината не рекомендуются.

Обычный комплект поставки пленочного теплого пола

В комплект теплого пола также входят термодатчик с кабелем — для контроля за температурными параметрами, набор проводов для коммутации, клеммы-клипсы для подключения пленочного элемента, изоляционные материалы. Для каждой комнаты потребуется приобрести блок терморегулятора, который будет размещен на стене в удобном для владельца месте. К нему подводится электропитание, и отсюда же уходит проводка, подающая напряжение непосредственно на нагревательные элементы.

Монтаж теплого инфракрасного пола под ламинат

Составление схемы монтажа

Прежде чем браться за сам процесс монтажа, необходимо тщательно рассчитать и спланировать всю структурную схему будущей системы.

1. Следует сразу предусмотреть место расположения элемента управления, терморегулятора – именно к нему будут сходиться все провода. Кабельную часть можно спрятать в штроб в стене, заключив ее в гофротрубу, либо пустить по поверхности, закрыв пластиковым коробом.
2. Потребуется вычертить графическую схему расположения на полу обогревательных плёночных элементов с учетом всех требуемых нюансов:
3. Раскрой пленки может проводиться только по предусмотренным производителем и обозначенным линиям отреза.
4. Чтобы минимизировать количество контактных соединений, пленку рекомендуется раскладывать вдоль комнаты.
5. Отступ от стен, обогревательных стационарных приборов должен быть не менее 25÷30 см.
6. Не планируется размещение элементов под предметами мебели – это вызовет их перегрев, перерасход энергии и, в самом худшем варианте – перегорание.
7. Расстояние между соседними параллельными пленочными элементами – 5 см. Не допускается их нахлестов, пересечений и т.п.
8. Нормальным считается покрытие пленочными элементами до 40 ÷ 60% площади пола.
9. На графической схеме обязательно вычерчивается схема подключения проводов. Здесь может быть двоякий подход. Кабеля могут подключаться с одной стороны пленочных элементов:

Провода подключены с одной стороны пленочных элементов

Иногда, чтобы исключить пересечение «фазного» и «нулевого» провода, их подключат с противоположных сторон пленки. Это потребует особой внимательности при монтаже – чтобы случайно по ошибке не допустить короткого замыкания:

Провода заведены с противоположных сторон

• Предусматривается расположение термодатчика – он должен находится посредине пленочного элемента, желательно, на самом холодном участке комнаты, но с тем расчетом, чтобы его штатного кабеля хватило для подключения к блоку терморегулятора.

Если схема готова, тщательно продумана и проверена, можно переходить к монтажу.

Подготовка основания

В данной публикации внимание акцентировано на монтаже именно пленочного инфракрасного теплого пола, поэтому будем исходить из того, что само бетонное основание уже предварительно подготовлено к будущему застилу ламината. Ему придана требуемая ровность, горизонтальность, проведен необходимый ремонт «слабых» мест, произведена обработка пропитывающими упрочняющими и обеспыливающими составами.

1. Работу начинают с тщательной уборки основания – убирается весь возможный мусор, поверхность тщательно пылесосится.
2. Чтобы не расходовать электроэнергии впустую, обогревая бетонную стяжку, обязательно проводится настил термоотражающего фольгированного материала. Минимальная его толщина – 2 ÷ 3 мм.
3. Настил термоотражателя производится обязательно фольгированной частью наружу. Полосы крепятся к основанию пола на двусторонний скотч, укладываются встык и соединяются между собой специальной клейкой лентой.

Настил термоотражающей подложки

• Толщина материала позволит вырезать в нем углубления для проводов, клемм, термодатчика – так, чтобы они после монтажа теплого пола не поднимались над общим уровнем пленочного покрытия и не мешали тем самым нормальной укладке ламината.

Монтаж пленочных инфракрасных элементов

• Раскрой и расстилка пленочных обогревателей производится строго по заранее составленной схеме. Следует проявлять особую осторожность при резке элементов, их монтаже, возможному перемещению по ним. Ни в коем случае нельзя допустить случайных порезов или разрывов токопроводящих и излучающих частей. Если такое случилось, этот сегмент подлежит выбраковке.
• Раскрой пленочного элемента в нужный размер
• Места контактных соединений по линии отреза, те, которые не будут задействованы в коммутации, сразу тщательно изолируются входящей в комплект пола битумной герметизирующей лентой.
• Изоляция неиспользуемых контактов на местах срезов.
• Пленочные обогреватели расстилаются на поверхности пола медной полоской вниз. Фиксация их к поверхности отражательной подложки и между собой проводиться с помощью обычного скотча.
• Устанавливаются контактные клипсы. Для этого они вводятся в технологический разрез пленки так, чтобы одна половина клеммы оказалась внутри, а вторая – ниже пленочного элемента. После этого плоскогубцами производится обжатие клипсы для получения надежного контакта.

• Клемма-клипса вставляется в предусмотренный разрез

• Разводится кабельная часть, согласно разработанной схеме. Зачищенные концы проводов вставляются в установленную клемму, которая также тщательно обжимается плоскогубцами. Клемма тщательно обжимается плоскогубцами
• Не забываем установить терморегулятор. Он должен быть размещен под пленочным покрытием, примерно по центру листа, так, чтобы его рабочая часть приходилась на черную излучающую полоску. Крепиться он битумной изоляцией, входящей в комплект поставки.
• Все места присоединения клемм полежат тщательному изолированию той же битумной лентой. Она наклеивается и сверху, и снизу и тщательно соединяется между собой, обеспечиваю полную герметизацию всего клеммного узла.

• Изолирование мест клеммных подключений

• Изоляция должна быть полной, и сверху, и снизу

• Провода и клеммы укладываются в проделанные для них углубления в подложке, фиксируются скотчем.

Электрическое подключение и пробный пуск

1. Все кабеля подводятся к установленному на стене в выбранном месте блоку терморегуляции. Если схемой предусматривается подключение нескольких участков пола разными проводами, то следует избегать каких бы то ни было скруток кабеля – это даст ненадежный контакт и может привести к искрению и перегреву. В этом случае лучше воспользоваться штатными соединителями, например, надежными в эксплуатации клеммами «Wagо». Избегать скруток! Использовать только стандартные соединения.
2. Электрическое подключение пола лучше согласовать со специалистом в этой области. Он посоветует мощность требуемого отдельного автомата, поможет с проводкой силового кабеля к блоку управления. Подключение системы теплого пола к обычной сетевой розетке не разрешается.
3. Для обеспечения безопасности эксплуатации необходимо проводить подключение системы через специальное защитное устройство – УЗО.

После полной коммутации всех кабелей и тщательной проверки ее правильности можно произвести пробный пуск. Если все функционирует правильно, переходят к настилу ламинированного покрытия.

Между пленочным теплым полом и ламинатом обязательно простилается слой гидроизоляционного материала – обычной плотной полиэтиленовой пленки или же штатной подложки под ламинат, которая может идти с ним в комплекте. Полотна пленки ложатся внахлест, с перекрыванием 15 ÷ 20 см, проклеивается между собой скотчем Подобная мера обезопасит эксплуатацию пола в случае непредвиденных обстоятельств – например, обильного разлива воды на поверхности ламината.

Монтаж ламината производится в соответствии с установленной для конкретной модели технологией. Эти вопросы подробно рассматриваются в соответствующих разделах сайта.

Можно переходить к монтажу ламинированного покрытия

После полного завершения монтажа ламинированного покрытия можно включить систему обогрева, выставить оптимальную температуру – порядка 25 ÷ 28ºС, и наслаждаться комфортностью теплого пола.

Видео — Монтаж инфракрасного теплого пола под ламинат

Видео — Как сделать инфракрасный пол под ламинат за 1 час

Используемые источники:

• https://pol-exp.com/infrakrasnyj-teplyj-pol-pod-laminat/
• https://stroyguru.com/remont-kvartiry/pol/montazh-infrakrasnogo-teplogo-pola-pod-laminat/
• https://pol-spec.ru/elektricheskiy-pol/infrakrasnyj-pol-pod-laminat.html
