Инфракрасный пленочный теплый пол: обзор системы обогрева + инструкция по монтажу

С наименьшими усилиями и максимально быстро можно сделать теплый пол с электрическим инфракрасным подогревом. Достаточно под напольное покрытие уложить тонкую нагревательную пленку, которая излучает тепловую энергию в инфракрасном диапазоне с длиной волны 6 — 20 мкм.

Такое излучение будет нагревать все плотные предметы (чем плотнее, тем больше поглощение), прежде всего напольное покрытие, а от них — воздух в помещении.

Уложить пленочный инфракрасный излучатель не составит большого труда и своими руками, так как какие-либо сложные и мокрые процессы монтажа отсутствуют.

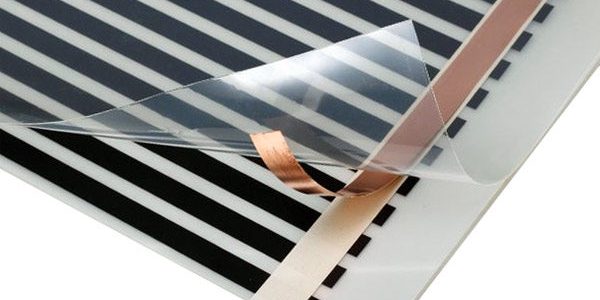

Конструкция нагревательной пленки

В пластик закатываются медные проводники, которые соединены множеством нагревательных пластин особого состава, чаще их называют «угольные».

При прохождении по ним электрического тока происходит нагрев, но не более чем на 50 град. С и излучение тепловой энергии в инфракрасном диапазоне.

Такая пленка поставляется в рулонах длиной до 10 метров.

Рулон состоит из однотипных нагревательных элементов с одинаковой мощностью. От цельного куска для укладки можно отделить любое количество элементов, так как все они подключаются параллельно.

Характеристики

Ширина пленки обычно составляет 0,5, 0,8 или 1,0 метра.

Мощность нагревательного элемента может быть различной, необходимо изучать тех. характеристики конкретной модели, но обычно не более 0,2 кВт с 1 кв. метра.

Толщина пленки не превышает 2 мм (обычно меньше) и поэтому нагреватель может быть уложен под напольное покрытие, не нарушая его конструкцию.

Мощность, толщина, размеры могут различаться у разных производителей, как и состав нагревательных элементов, для производства которых в основном используется безкислородная медь, серебро, углерод.

Какая мощность теплого пола потребуется

Необходимо определиться будет ли инфракрасный теплый пол единственным обогревом или только вспомогательным.

Чтобы обогреть комнату в климате средней полосы, для нормально утепленного здания необходима мощность 1 кВт на 10 м кв. площади. Но это условное значение.

Все зависит от конкретных теплопотерь, т.е. от теплоизоляции ограждающих конструкций, высоты потолков, наличия окон и дверей и их теплосберегающих свойств, вентиляции помещения, а также от климата, где расположено здание.

Больше информации о требуемой мощности на обогрев, можно узнать, например, здесь , — а здесь о потерях тепла с вентиляцией

Сколько площади и пленки нужно для обогрева

Но ввиду того, что обогревать электричеством на сегодняшний день не выгодно, так как электроэнергия наиболее дорогой источник энергии, это чаще используется как вспомогательный подогрев.

При этом площадь покрытия пола нагревателем обычно находится в пределах 0,4 — 0,6 от всей площади комнаты, а суммарная максимальная мощность не превышает 0,7 от требуемой.

Хватит ли мощности электросети

Также максимальную мощность ограничивает возможности электросети. Для обычного подключения 220 В максимальная потребляемая мощность не превышает 5,0 кВт, следовательно на отопление можно выделить 2, 0 — 3,0 кВт, что явно не достаточно для обогрева всего здания электричеством.

Чтобы сделать полноценное отопление электричеством дома необходимо трехфазное подключение 380 В и разрешенная мощность больше 10 кВт. При этом, кстати оптимальным отоплением является электрокотел с жидкостными радиаторами и водяным теплым полом. Подробнее об отоплении электричеством — котел или конвектора

Необходимость применения утеплителя

Пленка инфракрасного нагрева для теплого пола может быть уложена только на фольгированный утеплитель. Сама пленка несколько нагревается и это тепло нужно изолировать от основания пола. Но главное,- необходимо отразить излучение обратно в комнату.

В пунктах продажи пленки подложка зачастую идет в комплекте. Не следует применять алюминиевую фольгу.

Толщина эффективного утеплителя для межэтажных перекрытий может быть и 1 см. А полы над не отапливаемым подпольем, или над проездами должны быть утеплены в соответствии с требованиями нормативов. Например, Особенности утепления полов с лагами

В любом случае под фольгированную подложку для пленки рекомендуется уложить пароизоляционную мембрану (полиэтиленовую пленку), во избежание выхода пара из помещения в холодные зоны и его конденсации в точке росы.

Как укладывается сама пленка

Датчики температуры нагрева укладываются под нагревательной пленкой в углублениях сделанных в утеплителе.

Чтобы не повредить нагревательные элементы при монтаже, обычно их покрывают дополнительно тонкой виниловой (полиэтиленовой) прокладкой.

Инфракрасный излучатель не укладывается под мебелью, так как возможен ее перегрев и повреждение. Если комната заставлена мебелью, то это может значительно ограничить мощность подогрева.

Ограничения на применение инфракрасного обогрева

Опутывание комнаты электрическими проводниками под напряжением, по которым проходит значительная сила тока (большой расход мощности), влечет повышения уровня электрического и магнитного полей в комнате.

Весьма много специалистов рекомендуют по возможности избегать нахождения вблизи источников излучения электоромагнитных волн, так как существуют доказательства их вредности для живых организмов.

Подключение

Если проводка старая, то она, скорее всего не рассчитана на мощность свыше 2 кВт. Во многих случаях для инфракрасного обогрева помещения нужно будет прокладывать отдельную линию от щитка с отдельными защитами. Обычно кабель прокладывают под плинтусом.

Саму пленку разворачивают подключающими клеммами к источнику 220 В, отдельные фрагменты пленки подключают параллельно к общему проводнику.

Нагреватель комплектуется регулятором мощности (термостатом) и датчиком температуры, который устанавливается по схеме рекомендуемой производителем.

Для выполнения монтажа электрической части рекомендуется пригласить квалифицированного электрика. Важно сделать подключения силовых контактов в соответствии с требованиями Правил, во избежание перегрева и возгорания.

Напольное покрытие

Инфракрасный излучатель — нагревательная пленка, весьма прочная и может укладываться на теплоизоляционную подложку-отражатель непосредственно под жесткое напольное покрытие — доску, ламинат, стяжку с плиткой, жесткий линолеум.

Все напольные материалы должны быть рассчитаны на систему теплого пола и возможность нагревания. Обычные напольные покрытия при нагревании могут деформироваться растрескиваться, или выделять вредные вещества.

Как правило, монтаж инфракрасного теплого пола влечет за собой и смену напольного покрытия.

Под мягким ковролином или линолеумом пленку лучше защитить твердым покрытием, которое станет и основным поглотителем тепла. Может применяться тот же ламинат или тонкая доска из не смолистых пород дерева (не сосна). Не рекомендуются фанеры из-за опасности повышенной эмиссии формальдегида при нагревании.

В случае укладки пленки под стяжку недопустимо включать нагреватель до полного высыхания.

Цементно-песчаная стяжка с керамической плиткой являются оптимальным покрытием по накоплению и передаче тепла для любого источника обогрева в полу — и водяного и электрического.

Но здесь может применяться и сухая стяжка из двойных листов ГВЛ. (В любом случае нужно смотреть характеристики плени и рекомендации производителя по возможному сдавлению и возможности укладки под различные покрытия).

Достоинства, почему пленочный теплый пол нравится

Уложенный и подключенный пленочный инфракрасный излучатель нужно опробовать в работе в течении нескольких часов до укладки напольного покрытия.

Несмотря на весомые недостатки — дороговизну энергоносителя и самого излучателя и сомнительную экологичность, пленочный инфракрасный обогрев популярен.

Пользователи прежде всего хотят получить теплый пол как можно быстрей и с минимальными затратами труда, также комфортность в эксплуатации — для управления достаточно лишь выставить нужную температуру.

А о достоинствах любого обогрева полов известно, – лучшая температурная комфортность в помещении и оптимальное распределение температур по экономии тепла. Срок же службы системы обычно не менее 15 лет.

Напольные водяные системы отопления не всегда приемлемы в конкретном доме и сложны в монтаже из-за необходимости заливки тяжелой бетонной стяжки толщиной от 45–50 мм. Но получить экономичный и высокоэффективный обогрев под ногами хочется многим хозяевам квартир и коттеджей. И тогда предпочтение отдается инфракрасному пленочному полу из карбоновых элементов с нагревом от электричества. При грамотном выборе и правильной укладке этот вариант по эффективности готов дать фору и водяным ТП, и батареям, и большинству иных обогревателей.

Содержание

Преимущества и недостатки

Из-за инфракрасного излучения рассматриваемые пленочные теплые полы окружены множеством слухов и мифов. Причем большинство из них не имеют никакого отношения к реальности. У системы отопления в виде карбоновой ИК пленки есть свои неоспоримые плюсы, а также имеются свои несомненные минусы. Оценивать их стоит вдумчиво, отбросив предвзятость и ошибочные оценки.

Среди достоинств ИК пленочного теплого пола числятся:

• высокий КПД преобразования электроэнергии в инфракрасные лучи (90–100%);
• отсутствие необходимости в мокрых работах при монтаже (этот ТП укладывается под сухую стяжку пола);
• длительный срок службы (производители указывают более 50-ти лет);
• быстрая теплоотдача (низкая инертность системы);
• бесшумность работы;
• отсутствие проблем с осушением комнатного воздуха;
• сохранение работоспособности при минусовых температурах;
• дешевизна и высокая скорость монтажа;
• безопасность в плане вредности для человека, а также рисков с возникновением пожаров и порывов воды.

Плюсы многочисленны и правдивы, но есть ряд нюансов. Полувековой срок службы на практике никем еще не проверен. Его заявляют производители, однако столько времени с появления на рынке ИК систем обогрева еще не прошло.

Преимущества теплых полов

При этом практика показывает, что часть нагревательных элементов на пленке при интенсивной эксплуатации постепенно перегорает. В результате «пол» не перестает греть, но понемногу теряет свою эффективность.

С КПД под 100% также есть тонкость.

Нагревательная пленка действительно практически всю электрическую энергию преобразует в инфракрасные лучи, разогревающие потом поверхности, на которые данное излучение попадает. Однако чтобы добраться до предметов мебели и кожи человека, ИК-лучам еще надо пройти пирог напольного покрытия. А как раз в нем часть энергии и теряется. Причем чем толще финиш, тем больше снижается КПД.

Из недостатков инфракрасного пола следует упомянуть:

• значительную стоимость системы;
• риски, связанные с поражением от электротока;
• высокие затраты на электроэнергию;
• абсолютную зависимость отопления от бесперебойности электроснабжения;
• необходимость прокладки дополнительной проводки и установки УЗО (при большой квадратуре отапливаемого помещения).

В сравнении с иными электрическими обогревателями инфракрасный теплый пол более экономичен и выгоден с точки зрения снижения потребления электричества. Однако если сравнивать его с отоплением на газу или дровах, то ИК-пленка по затратам на «топливо» всем сильно проигрывает. Плюс она еще и выходит зачастую дороже этих альтернатив при оценке необходимого оборудования из расчета на квадратный метр комнаты.

Элементы ИК пленки

Опасно ли инфракрасное излучение от пленки?

Инфракрасный пленочный пол греет не воздух, а поверхности предметов и кожный покров человека. Лучи от него вполне безопасны для людей. При этом производители и продавцы рассматриваемых систем акцентируют внимание, что ИК излучение от карбоновой пленки по длине волны соответствует естественному «солнечному свету».

Но в действительности от диапазона ИК-лучей мало что зависит. На степень и скорость нагрева поверхности в данном конкретном случае влияет не длина волны, а мощность излучения. Поэтому фразы «тепло как от Солнца» и «лучи жизни» можно сразу отнести к уловкам маркетологов.

К лукавству и / или глупостям по незнанию также следует причислить такие “плюсы” ИК-пола как:

• уничтожение плесени и сырости в помещении;
• ионизацию комнатного воздуха;
• общее улучшение микроклимата в комнате;
• положительное воздействие на здоровье и самочувствие людей.

Как пользы, так и вреда пленочное инфракрасное отопление человека не приносит. Достоверных данных о каких-либо исследованиях по данной теме просто нет. А используемое в медицине оборудование излучает в совершено другом диапазоне длин волн. Хоть как-то соотносить эффекты от медицинских процедур и воздействия на человека излучения ИК теплого пола нельзя.

Инфракрасный пол совершенно безопасен для человека

Из бесспорно положительных сторон инфракрасного обогрева можно упомянуть – отсутствие подъема пыли с напольного покрытия из-за конвекции. Если в доме есть аллергики и астматики, то пленочный инфракрасный пол будет наиболее правильным решением.

Еще один миф – инновационность ИК систем обогрева. На самом деле обычная батарея под окном только 80% тепла отдает комнате благодаря конвекции. Остальные 20% приходятся как раз на инфракрасное излучение. В этом отношении пленка для теплого пола у радиатора выигрывает (100% против 20%), но говорить о необыкновенно передовых и уникальных технологиях здесь не приходится.

Виды инфракрасных полов

Весь ассортимент инфракрасных теплых полов делится на два вида:

1. Пленочные.
2. Стержневые.

В первом случае элементы нагрева представляют собой карбоновую полосу, запакованную между двух слоев полимерной пленки. Полосы эти собираются в блоки и объединяются токопроводящими шинами.

пленочный инфракрасный пол

Второй вариант – стержни из карбона, соединенные с двух сторон проводниками электротока. Теплые стержневые полы выпускаются в виде матов либо кабелей.

Мягкую инфракрасную пленку разрешается укладывать под ламинат, паркет либо настил из ДВП или ГВЛ. При этом ставить поверх нее мебель запрещается. Пленочный обогреватель из-за излишнего давления сверху может порваться. При этом монтировать его в бетонную стяжку также нельзя. Цементный раствор моментально разъест внешний полимерный слой такого ИК-пола.

Стержневой теплый пол

Стержни более прочны. Их допустимо укладывать в стяжку, а также разрешается ставить сверху них мебель. Если поверх инфракрасного пола предполагается наклейка кафеля, то стержневой вариант будет идеальным выбором.

Стержни допускается просто закладывать в клеевой раствор для плитки, который наносится слоем около 1–1,5 см. Даже маяки для стяжки пола здесь применять не придется. Плитка сверху потом все равно будет выравниваться по уровню. А допустить серьезные перекосы по горизонтали на сантиметровом слое клея сложно.

Конструкция пола

Особенности монтажа пленочного теплого пола

Главный нюанс установки инфракрасного теплого пола – это правильная оценка возможностей электросети. Если пленочная или стержневая система монтируется в качестве дополнительного источника тепла, то для ее подключения обычно хватает обычной розетки. Электроэнергии она потребляет порядка 100–200 Вт/м2. Для пары квадратов на полу в детской или ванной комнате мощности в имеющихся розетках вполне хватит.

ИК пол под плитку или линолеум

Но если ИК пленка или стержни укладываются как основное и единственное отопление, то для них придется прокладывать от электрощита отдельную линию. И для дома даже небольшого размера с площадью 100–150 м2 потребуется порядка 20 кВт потребляемой мощности. А есть ли они в наличии?

На частные коттеджи обычно выделяется до 15 кВт. Если вынуждено придется с энергетиками согласовывать увеличение выделенных киловатт, то это – масса потраченного времени и дополнительных затрат.

Но без наличия достаточной мощности монтаж инфракрасного напольного подогрева выполнять нельзя. Это не установка пластиковых окон, для которых не требуется получать разрешения. С электрическим ИК-полом все обстоит несколько сложнее. Например, те же принудительная вентиляция или скважный насос в частном доме устанавливаются без согласований. А вот для мощного теплого пола рассматриваемого вида вероятней всего потребуется получать ТУ на дополнительные киловатты.

Пошаговая инструкция укладки теплого пола

Монтаж напольной инфракрасной системы отопления производится в шесть шагов:

1. На выровненное черновое основание настилается фольгоизол или аналог.
2. На активной площади (где требуется обогрев) раскладывается пленка или стержни.
3. Выполняется обвязка нагревательных элементов с помощью проводов и специальных клемм.
4. Монтируются терморегулятор на стене и датчик температуры на полу, а потом все вместе соединяется в единую систему с подключением ее к электросети.
5. Проводится проверка работоспособности обогревателя.
6. Осуществляется укладка напольного покрытия.

ИК пленка от рулона отрезается исключительно поперек полосы в специально обозначенных на ней местах. Повреждение карбоновых элементов допускать нельзя. И клеммы в точках подсоединения проводки обязательно следует закрыть битумной изоляционной лентой.

При правильной установке пленочный теплый пол абсолютно безопасен. Если клеммы подсоединены, обжаты и закрыты изоляцией как следует, то риск коротких замыканий минимален. Нагрев самих карбоновых элементов осуществляется лишь до 30–45 0С, максимум до 60 0С. Расплавить или поджечь что-либо они не способны.

Схема подключения теплого пола

Заключение

Из-за высокого энергопотребления инфракрасный теплый пол – это идеальный вариант локального и дополнительного обогрева жилых помещений. Использовать его как основной источник тепла получится только при наличии необходимой мощности в электросети. А для дома большой площади киловатт надобно будет много. Если требуется получать на коттедж у энергетиков новые ТУ и тянуть дополнительный кабель, то лучше от подобного электрического ТП отказаться.

Смотрите также видео как укладывать теплый пленочный пол:

Читайте про другие наши материалы:

<index>

В доме всегда должна поддерживаться комфортная температура воздуха. Часто для этих целей монтируется теплый пол. Не всегда есть возможность установить электрический или водяной подогрев. Отличная альтернатива – инфракрасные пленочные теплые полы.

Что такое инфракрасный пленочный теплый пол

Инфракрасное пленочное покрытие представляет собой рулонный материал. Это карбонатная паста, что запаяна в полиэстеровую или полипропиленовую пленку. По краям устанавливаются специальные токопроводящие шины. Чаще всего это полосы из серебра и меди. Именно по ним передается электрический ток. После того, как он проходит через карбон выделяется тепло.

Токопроводящие полосы собираются в секции, между каждой из них присутствует разделительная полоса. По ней удобно разрезать материал. Преимущество такой системы заключается в том, что если одна полоса выйдет из строя, то все остальные будут продолжать работать.

СПРАВКА. Ширина одного рулона комплекта пленочного теплого пола может варьироваться от 50 см до 1 м. В толщину пленка от 0,2 до 2 мм.

Пленочные типы пола безопасны для здоровья человека. Инфракрасный теплый пол не формирует электромагнитные волны. За счет прогрева мебели температура воздуха в комнате ниже, но при этом она достаточно комфортная. При нагреве предметов не происходит движение воздуха, поэтому пыль не поднимается. Это минимизирует риск развития аллергической реакции. Такой тип напольного покрытия полностью нейтрален. Он не создает никаких шумовых, химических и механических воздействий.

Принцип работы

При включении инфракрасного углеродного пола ток проходит по радиоуглеродным полосам. Такой пленочный пол состоит из двух слоев. Первый – пленка, а во втором размещаются нагревательные элементы. Чаще всего это наноуглеродная паста. Она наноситься на пленку в виде ровных или изогнутых полос. Пол с ровными полосками нагревательных элементов будет стоить дороже.

При включении покрытие нагревается равномерно. В первую очередь прогревается не воздух, а предметы в помещении. Эффективность работы такого типа обогрева зависит от правильности планировки комнаты. Если проектирование помещения неправильное, то возможен перегрев мебели и стен.

Читайте также:  Как работает транзистор и где используется?

Принцип работы инфракрасных волн можно сравнить с действием ионизатора воздуха, который устраняет неприятных запах и бактерии.

Виды плёнок и их характеристики

Большинство инфракрасных пленок имеют одинаковый принцип действия. Однако, для разных типов помещений предназначены разные виды пленочного покрытия. В зависимости от максимальной температуры нагрева выделяются следующие разновидности напольного покрытия:

• высокотемпературная ИК пленка;
• низкотемпературная;
• универсальная.

Высокотемпературные виды инфракрасного теплого пола отлично подходят для укладки под плитку. Максимальная температура нагрева составляет 50°C.

Низкотемпературные инфракрасные полы можно совмещать с ламинатом, линолеумом и другими тепло восприимчивыми покрытиями. В этом случае система прогревается до 27 °C.

Существует также ряд универсальных систем, которые можно совмещать с любым напольным покрытием. Они пользуются наибольшей популярностью, так как покупателю не нужно заморачиваться над совместимостью покрытий.

Второй вариант классификации – по типу нагревательного элемента. Выделяется несколько видов:

• углеродные;
• биметаллические.

При выборе теплого пола необходимо также обращать внимание на показатель удельной мощности. По этой характеристике выделяется 3 основных типа инфракрасных пленок:

• слабая – 130–160 Вт/м²;
• средняя – 170 и до 220 ВТ/м²;
• высокая – выше 220 Вт/м².

Пленка со слабой мощностью применяется в небольших помещениях. Ее лучше всего совмещать с легкими напольными покрытиями. Покрытия со средней мощностью устанавливаются в помещениях среднего размера. Отличный вариант для плитки и керамогранита. Пленки с высокой мощностью монтируются в больших помещениях. Например, это может быть сауна или мастерская.

Популярные производители

Существует множество разных производителей инфракрасных пленочных теплых полов. К числу самых популярных можно отнести:

• Devi;
• Hemstedt;
• Nexans;
• Electrolux;
• Heat Plus;
• Теплолюкс;
• Thermo;
• RexVa .

Довольно популярны южнокорейские компании Seggy Century Co, Geosung Ark, Sam Muyung Tech. Особенность этих компаний заключается в том, что они дают гарантию на всю свою продукцию сроком на 50 лет.

Читайте также:  Как правильно спаять два провода паяльником?

Преимущества инфракрасного пола

Главное преимущество инфракрасного пола – длительный период эксплуатации. К числу других достоинств относятся следующие характеристики:

• отсутствие необходимости создания бетонной стяжки для монтажа;
• установка за несколько часов;
• сочетаемость практически со всеми видами напольного покрытия;
• минимальная толщина пленки, что не влияет на расчетную толщину отделки пола;
• низкая инерция нагрева;
• возможность использовать в офисах, спортзалах и общественных местах;
• равномерный нагрев помещения;
• возможность подключения к системе “умный дом”;
• минимальный расход электроэнергии;
• отсутствие негативного воздействия на здоровье человека.

В помещении с таким обогревом воздух не пересушивается, сохраняет комфортный уровень влажности. Процесс установки и демонтажа простой. При необходимости напольное можно демонтировать, а пленку использовать в другом помещении.

Недостатки инфракрасного пола

Пленочные полы имеют большое количество скрытых контактов. Перед укладкой напольного покрытия необходимо проверить работоспособность смонтированной системы.

К числу других недостатков инфракрасного пола относятся следующие характеристики:

• работа от сети 220В;
• нецелесообразность использования такой системы отопления в качестве основной;
• места размещения инфракрасных обогревателей не должны перекрываться оборудованием или мебелью;
• необходимость создания промежуточного слоя с высокой прочностью при монтаже мягкого напольного покрытия.

Работа от сети – потенциально опасный фактор. Несмотря на то, что присутствует заземление, а также система автоматического отключения присутствует риск поражения током.

СПРАВКА. Инфракрасный пол не такой экономичный как водяной.

Особенно большой разрыв в стоимости отопления получается, если для работы водяного пола используется природный газ. Такой источник отопления рекомендуется использовать в качестве дополнительного.

Перед укладкой мягкого напольного покрытия необходимо создать дополнительный прочный слой. Для этого может использоваться фанера, древесноволокнистые плиты и ДСП. Создание дополнительного покрытия не только улучшает прочность, но и увеличивает финансовые затраты.

Все минусы такого пола можно устранить при правильном планировании, грамотных расчетах и монтаже.

Где применяют пленочные системы

Инфракрасный пленочный пол имеет широкий спектр применения. Такой материал используется в качестве основного или дополнительного обогрева:

• жилых помещений;
• общественных зданий;
• промышленных объектов;
• сельскохозяйственных построек.

Читайте также:  Что такое магнитный двигатель и как его сделать своими руками?

Часто инфракрасная пленка используется для дополнительного обогрева квартиры или дома. Ее можно комбинировать с любым напольным покрытием. В качестве основного источника тепла такая система используется в помещениях, где нет стационарного отопления или на период между сезонами.

Такой тип теплого пола может использоваться в качестве временного или аварийного обогрева.

СПРАВКА. Пленку можно монтироваться не только на горизонтальные, но и на вертикальные или наклонные поверхности.

При необходимости такой материал можно с легкостью демонтировать и перенести в другое место. Если площадь демонтажа маленькая, то это займет несколько минут.

Инфракрасный пленочный пол – это отличный вариант для обогрева общественного или промышленного здания. Его можно применять для дополнительного отопления:

• детского сада;
• гостиницы;
• больницы;
• школы;
• спортивного зала.

За счет подключения специального пульта управления можно управлять температурой в разных помещениях одновременно. Такие системы обогрева рекомендуется использовать на объектах тепличного хозяйства и животноводства. Часто инфракрасная пленка применяется обогрева зимнего сада или парника. Это также отличный вариант для птицефермы или свинофермы.

При помощи инфракрасного пленочного пола можно хорошо прогреть маленькую комнату и поддерживать оптимальную температуру воздуха в большом помещении. Это хорошая альтернатива водяному полу или обычным обогревателям.

</index>

Похожие статьи

Термометр сопротивления — датчик для измерения температуры: что это такое, описание и видыЧто такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделейЧем отличаются и где используются постоянный и переменный токЧто такое активная и реактивная мощность переменного электрического тока?Как установить и настроить спутниковую антенну самостоятельно?Для чего нужен пирометр и как измерять температуру бесконтактным методомЧто такое нихромовая проволока, её свойства и область примененияЧто такое тензодатчик, типы тензометрических датчиков, схема подключения и их применение

Теплые полы – это возможность повысить показатели комфорта и уюта в любом помещении. Действительно, куда приятнее ступать по подогретому напольному покрытию, какого бы типа оно не было, чем по холодному, что особенно актуально в периоды сезонного похолодания – например, осенью. Да и зимой, и летом такой пол принесет немало пользы. Особо популярным является пленочный теплый пол – он прост в монтаже и удобен в использовании, а главное – при его обустройстве не нужно возиться со стяжкой.

Пленочный теплый пол

Особенности устройства этой системы подогрева

Теплый пол пленочного типа – достаточно сложная электрическая система, которую самостоятельно уж точно изготовить не получится, но вот приобрести эту пленку и уложить своими руками возможно. Необходимо лишь иметь общие понятия о том, как работать с электрическими устройствами, а также соблюдать все правила укладки этого изделия.

ИК пленка для теплого пола

Пленочный пол можно назвать универсальной системой подогрева, так как он в ряде случаев может заменить отопление в небольшом помещении, а также поможет создать уют в нем. Сама по себе пленка имеет особые нагревательные наноэлементы, которые выполнены из углеродосодержащих материалов. Они под действием электрического тока могут создавать инфракрасное излучение, за счет которого и идет прогрев поверхности. Излучение не заметно для человеческого глаза, но вот тело сразу будет его чувствовать.

Виды ИК пленочных полов

Сами наноэлементы закрыты с двух сторон особым полимерным материалом, как бы запаяны внутри него. Ширина одной полоски углеродных веществ равняется всего 15 мм, и на одном куске пленки их очень и очень много. Они располагаются параллельно друг другу, и пленка выглядит полосатой. Полосы нагревательных элементов соединяются между собой специальными посеребренными шинами из меди. Благодаря полимерной пленке, закрывающей нагревательные полосы с обеих сторон, система защищена от ряда воздействий, в том числе – от влаги.

СНиП 2.04.05-91. Отопление, вентиляция, кондиционирование. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.04.05-91

Таблица. Некоторые характеристики нагревательного элемента.

Параметр	Значение
Ширина рулона пленки	50-100 см
Длина материала в 1 рулоне	50 м
Толщина материала	0,2-0,4 мм
Мощность (потребление)	25-80 Вт/ч на 1 м кв.
Возможный уровень нагрева углеродного элемента

Технические характеристики

Достоинства и недостатки

Пленочный пол очень ценится мастерами и собственниками жилья благодаря тому, что он имеет массу достоинств. К сожалению, система не лишена и ряда недостатков. Для начала стоит поговорить о плюсах использования данных нагревательных элементов.

1. Смонтировать такой подогрев можно за считанные часы, после чего можно сразу приступать к обустройству чистового пола. Таким образом, экономится немало свободного времени. Более того, окончив монтаж нагревательной пленки, ее можно сразу же включать и использовать.



   У пленочного пола есть свои преимущества и недостатки

2. Расход электроэнергии невелик – если сравнить данную систему с кабельными теплыми полами, то расход электричества будет на 20% меньше, чем в первом случае.
3. Такой пол не будет влиять на увеличение высоты уровня чернового пола. Максимальный подъем составит всего 3-4 мм, а значит, корректировать дверные проемы и прочие элементы в помещении не придется.
4. С монтажом справится любой человек, имеющий элементарные знания о том, как владеть самыми простыми инструментами.



   Монтаж пленочного пола ничего сложного собой не представляет

5. Такие системы нагреваются очень быстро, прогрев идет равномерно.
6. Полы способны выносить достаточно большие нагрузки. Их можно обустраивать даже в спортзале – системе подогрева не будет ничего из-за того, что по поверхности отделочного напольного материала кто-то активно прыгает.
7. Полы безопасны для здоровья и даже не пересушивают воздух в помещении.



   Пленочный теплый пол выгодно отличается от обычного отопления

На заметку! Главное достоинство этого пола в том, что его можно монтировать под абсолютно любые варианты напольных покрытий, не обустраивая тяжелую цементную стяжку, что значительно упростит жизнь. Главное, чтобы монтаж полов был «сухим».

Но и недостатки у материала, как было выше сказано, есть. Их важно знать, чтобы не было потом неприятных сюрпризов. Минусы использования заключаются в следующем.

1. Тем, кто не знает элементарных правил работы с электричеством, подключить такой пол может быть сложно.
2. Пленку важно правильно разрезать по определенным местам, иначе система не будет функционировать как нужно.



   Как резать пленочный теплый пол

3. Поверхность чернового пола должна быть выровненной обязательно. Так что иногда от выполнения стяжки отказаться совсем не получится.
4. Это – не дешевая система подогрева.
5. Укладка может быть произведена только на открытом участке пола, то есть под мебелью укладывать пленку запрещается.

На заметку! Говорят, что средний срок службы такого подогрева составляет 25 лет. Хотя производители гарантируют работу системы в течение всего 10-20 лет.

ИК пленка прослужит минимум 10-20 лет

Варианты использования пленки

Интересно, что такие системы используются не только для подогрева полов в ванных комнатах (например), но и в качестве основной системы отопления в доме. Правда, для этого придется большую часть поверхности стен и пола (до 70%) покрыть именно такой пленкой, а это достаточно дорого. Также в местности, отличающейся суровыми зимами, такой вариант отопления помещений не может быть использован – мощностей пленки просто не хватит, чтобы прогреть помещение. Но в этом случае пол может применяться в качестве дополнительного варианта обогрева.

На заметку! В некоторых условиях пленка может быть использована в качестве аварийного варианта обогрева. Например, в случае разрыва водопроводных труб такой пол может спасти положение проживающих в доме жильцов. Главное, чтобы в доме было электричество.

Применение ИК пленочного теплого пола

Иногда ИК пленку укладывают даже на потолок. Это неплохой вариант дополнительного подогрева мансардных этажей. Также пол можно применять и для подогрева ряда хозяйственных помещений, включая систему только при необходимости.

На заметку! Чаще всего в квартирах и домах ИК система теплых полов обустраивается в ванных комнатах и на кухнях – там, где часто укладывается холодный плиточный пол.

Последовательность действий при установке

Несколько слов о безопасности

Пленочные полы считаются безопасными для здоровья людей. Они не оказывают негативного воздействия на организм во время работы. Но с другой стороны, их важно правильно смонтировать, заизолировав все контакты, чтобы избежать поражения электрическим током. В остальном они полностью безопасны. Электромагнитного излучения бояться не стоит – его уровень ничтожно мал для того, чтобы причинить вред.

Инфракрасный теплый пол

Бытует мнение, что благодаря наличию таких полов в доме улучшается микроклимат. А также некоторые отмечают снижение рецидивов появления аллергических реакций на что-либо.

Мощность и энергопотребление

Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится. Для начала важно определить, какой же мощности требуется закупить сам материал. В зависимости от показателей пол будет по-разному нагреваться.

Выбор мощности пленочного теплого пола

Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.

1. Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м². Идеальный вариант для дополнительного подогрева полов.
2. Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м².
3. Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м².
4. Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м².

Теплый пол CALEO PLATINUM

Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.

Также важно предварительно рассчитать и энергопотребление. Максимальный расход можно узнать, посмотрев на маркировку материала. Для примера: если мощность пленки составляет 220 Вт/м², то за 60 минут квадратный метр потратит примерно 0,22 кВтч. Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.

На заметку! Регулировать полы по температуре можно автоматически при помощи термодатчика и термостата. То есть, например, при достижении полом установленной температуры в 26 градусов термодатчик среагирует на этот показатель и передаст сигнал термостату, который отключит нагрев. Автоматически пол включится, когда пленка снова остынет. Так что расход будет в серьезной степени зависеть не только от мощности полов, но и от частоты их включений.

Рассчитать нужную мощность пленки можно так.

Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.

Пленкой можно закрывать не весь пол

Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м². Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.

Определение полезной площади пола

Шаг 3. Затем нужно посчитать количество пленки, но при этом важно учитывать и ее параметры (ширину, длину и т. д.). Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м², которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м². Общая мощность составит 1,2 кВт, нагрузка 5,5 А.

Рассчитываем необходимое количество пленки

Внимание! Мощность пленочного пола важно знать, чтобы не допустить перенапряжения системы и выхода ее из строя.

Монтаж и подключение

Перед началом монтажа желательно сделать наброски схемы укладки, то есть примерно расположить отрезки пленки так, как они будут лежать на полу. Важно соблюсти все нужные расстояния, отступы от стен и т. д. Отступать от стен и других систем обогрева нужно на 10-20 см. Между самими полосами свободное пространство должно быть не более 5 см.

Схема подключения

Рассмотрим, что понадобится для монтажа теплого пола на участке 8,6 м².

Таблица. Что понадобится?

Что нужно?	Характеристики
Подложка	Лучше всего взять изолон толщиной не более 0,5 мм, площадь – 10 м2. Материал нужен для дополнительной теплоизоляции и для того, чтобы смягчить механическое воздействие на пленку в процессе эксплуатации.
Полиэтиленовая пленка	Желательно ее уложить для дополнительной гидроизоляции  в случае случайной протечки воды. Размер – точно такой же, как и у изолона по площади. Толщина – около 50 мкм.
Модульный бокс	Достаточно на 4 модуля.
Выключатель	Лучше взять автоматические на 10 ампер.
Зажимы-клипсы	Это соединительные элементы, которые помогут сделать отдельные куски пленки единой системой. Берется по 2 шт. на один нагревательный мат. Всего – 10 шт., 2 зажима берутся про запас.
Провода ПуГВ	Два отрезка красного и синего цветов. Достаточно 10 м длиной.
Скотч

Зажимы для пленочного теплого пола

Итак, рассмотрим, как же будет происходить монтаж ИК пленки.

Шаг 1. Для начала следует тщательно очистить поверхность чернового пола от мусора и выровнять ее. Если после очистки пол ровный, то дополнительно выравнивать его не придется. Но в отдельных случаях понадобится изготовление цементной стяжки или заливка самовыравнивающейся смеси.

Пол нужно выровнять и очистить

Шаг 2. Далее следует определить на поверхности пола места укладки пленки. Для удобства можно нанести разметку прямо на поверхность чернового пола. Стоит помнить, что пленка монтируется только на свободные от мебели и других предметов интерьера пространства.

Разметку можно наносить прямо на черновой пол

Шаг 3. Также нужно заранее выбрать место для установки терморегулятора. Он должен располагаться в доступном месте. В стене от него до пола нужно выполнить неглубокую штробу, куда будут уложены провода, находящиеся внутри защитной гофры. К этой системе будет подключаться датчик терморегулятора. Также можно использовать кабель-каналы для того, чтобы спрятать провода.

Место для терморегулятора нужно выбрать заранее

Шаг 4. Затем на всю площадь пола нужно постелить подложку или теплоизоляционный материал. Отдельные полосы нельзя укладывать внахлест, только параллельно друг другу. Соединить между собой их можно при помощи обычного бытового скотча. На деревянной поверхности можно закрепить этот материал при помощи степлера. На бетонный пол приклеить подложку можно при помощи двухстороннего скотча.

Полосы материала укладываются параллельно

Крепление степлером

Стыки проклеиваются скотчем

Шаг 5. Далее можно приступать к укладке самой пленки. Ее требуется раскатать на нужной площади, предварительно нарезав на отдельные отрезки. Важно помнить, что отрезать пленку можно только по специально намеченным линиям, которые располагаются на расстоянии 17,4 см друг от друга по всей длине материала. В другом месте пленку резать нельзя. Материал раскладывается на основании медной полосой вниз. Также следует проследить, чтобы полосы пленки располагались на расстоянии от стен в 10 см.

Укладка ИК пленки

Отрезать пленку можно только по специально намеченным линиям

Шаг 6. Полосы пленки нужно зафиксировать скотчем. Достаточно склеить их между собой, чтобы они не двигались отдельно друг от друга.

Полосы фиксируются скотчем

Шаг 7. Далее требуется заизолировать битумным скотчем места разреза в области расположения медной полосы. Изоляционный материал должен закрыть весь срез в этой области.

Место разреза в области расположения медной полосы изолируется битумным скотчем

Еще одно фото процесса

Шаг 8. Затем в местах будущего подсоединения проводов нужно установить зажимы в области медной шины. Одна сторона зажима должна входить внутрь термопленки, а вторая – снаружи поверх медной полосы.

Устанавливается одна часть зажима

Сторона зажима установлена

Вторая часть зажима крепится поверх медной полосы

Шаг 9. Далее требуется зажать зажимы плоскогубцами.

Зажим зажимается плоскогубцами

Шаг 10. Затем внутрь зажимов нужно вложить предварительно зачищенные концы отрезков проводов для соединения. Фиксировать провода внутри зажима нужно также с помощью плоскогубцев, зажимая элементы.

Концы проводов вставляются внутрь зажима

Фиксация проводов плоскогубцами

Шаг 11. Далее нужно заклеить зажимы двумя кусочками битумной изоленты, закрыв зажимы сверху и снизу.

Каждый зажим нужно заклеить двумя кусочками битумной изоленты

Приклеивается второй кусок

Шаг 12. Теперь можно подключать терморегулятор. Датчик температуры входит в его комплектацию. Данный датчик нужно установить на черную полосу на пленке под ней, зафиксировав битумной изоляцией сам датчик.

Установленный термодатчик

Еще одно фото датчика температуры

Датчик фиксируется битумной изолентой

Шаг 13. В изолоне на месте расположения датчика нужно сделать небольшой вырез, чтобы полы в этом месте остались ровными после окончания монтажа. Такие же вырезы делаются и в области зажимов.

Вырез в месте расположения датчика

Такие же вырезы делаются и в области зажимов

Шаг 14. Сами провода, идущие от теплого пола, можно проложить также в небольшие углубления в изолоне и зафиксировать обычным скотчем.

Провода фиксируются обычным скотчем

Шаг 15. Теперь можно подключить провода к терморегулятору. Важно следовать указаниям в инструкции к использованию прибора. Далее терморегулятор нужно закрепить на стене.

Подключение проводов к терморегулятору

Процесс подключения

Шаг 16. Затем систему нужно протестировать на работоспособность. Для этого ее нужно включить и проверить, нагреваются ли все элементы. Перед первым включением важно убедиться, что все контакты заизолированы и все сделано правильно.

Первое включение системы

Проверка системы на предмет работоспособности

Внимание! До момента укладки чистового напольного покрытия ходить по пленке нужно аккуратно, чтобы не повредить ее.

Цены на инфракрасный теплый пол «Калео»

инфракрасный теплый пол калео

Видео – ИК пол. Монтаж

Пленочный теплый пол выигрывает у других систем нагрева почти по всем параметрам. Именно поэтому ему отдают предпочтение многие люди, проживающие в квартирах и делающие ремонт. Работы, связанные с его монтажом, провести не сложно. Главным залогом здесь станет внимательность и осторожность.

Используемые источники:

• http://teplodom1.ru/teplypol/200-teplyy-pol-s-infrakrasnym-obogrevom.html
• https://sdelat-dom.ru/remont/poly/teplye/infrakrasnyj/
• https://odinelectric.ru/knowledgebase/chto-takoe-infrakrasnyj-plyonochnyj-teplyj-pol
• https://pol-exp.com/plenochnyj-teplyj-pol/

</ol>
