Характеристика и схема подключения электросчётчика СО-505

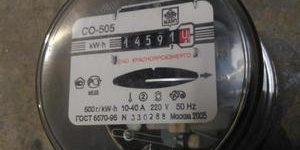

В сегодняшней статье сделаем обзор счетчика электрической энергии индукционного типа — СО-505. Данные прибор учета электроэнергии уже снят с производства, так пришли на его смену более современные модели.

СО-505 используется в однофазных цепях и ведет учет электричества по одному тарифу (однотарифный) нарастающим итогом. Информация выводится на механическом отсчетном механизме. Количество оборотов индукционного диска пропорционально потребляемой в данный момент электроэнергии. Таким образом можно определить какое потребление сейчас электричества, для этого нужно взять постоянную счетчика (600 оборотов х 1 кВт/час), которая показывает отношение оборотов к потребляемой электроэнергии.

Технические характеристики

• Класс точности электросчетчика СО-505 — второй.
• Температура окружающей среды, в которой можно эксплуатировать счетчик -20 до +55
• Частота сети 50 Гц
• Номинальный ток — 10А
• Максимальный ток — 40А
• Номинальное рабочее напряжение 220 Вольт

Защита

Для защиты от хищения электроэнергии в некоторых модификациях счетчика корпус выполнен из прозрачной пластмассы, для того чтобы увидеть какие либо изменения в механизме. Кроме этого есть стопорное кольцо обратного хода, для предотвращения отмотки механизма в обратную сторону. Защита от воздействия магнитного поля слабая, при приближении к счетчику неодимового магнита отсчетный механизм может выйти из строя, остановиться или вести учет электроэнергии неверно.

Схема подключения

Для включения электросчетчика в сеть можно воспользоваться схемой приведенной в технической документации к прибору. Если такой возможности нет, выкладываем ниже схему установки и подсоединения

Межповерочный интервал

Поверку электросчетчика СО-505 необходимо проводить каждые 16 лет. Если не провести вовремя процедуру поверки, то тарификация за просроченное время будет идти на общих условиях и сумма будет значительно выше. Штрафов за пропущенный срок поверки не предусмотрено. Поверка проводится метрологическими службами, либо управляющей компанией на дому или в офисе.

Рекомендуем:  Счетчик СА4-И678: технические данные, подключение

Срок службы

Средний минимальный срок эксплуатации СО-505 составляет не менее 30 лет. После 30 лет отработки счетчика его можно использовать и дальше, если работает правильно. Дополнительно производителем заявлено минимум 280 000 часов непрерывной работы до отказа, а это приблизительно 31 год работы.

Как уже говорилось ранее данная модель счетчика снята с производства, на момент продажи цена электросчетчика варьировалась от 700 до 800 рублей. Сейчас выпускается более модифицированная модель СО-52 которую можно приобрести.

Как снять показания

Для того чтобы записать показания со счетчика и произвести оплату, используем общие правила съема. Если на абло счетчика присутствует запятая, либо правая часть цифр отделена рамкой или другим цветом, то записываем все цифры которые левее рамки или запятой, это количество целых киловатт, справа десятые доли киловатт.

Для более подробного изучения технических характеристик электросчетчика СО-505 и правил эксплуатации, можно воспользоваться техническим паспортом прибора и руководством пользователя, которые прикладываем ниже.

Паспорт счетчика СО-505

Всем привет, сегодня рассмотрим индукционный электросчетчик СО-505. Это однофазный однотарифный прибор учета электрической энергии.

Счетчик простой, в плане эксплуатации с ним не должно возникнуть проблем. Для отображения показаний используется механический барабанный циферблат с которого мы потом и снимаем показания.

Напомним что следует переписывать слева направо все знаки до запятой.

Кожух выполнены из прочного пластика который защитит от случайных ударов и падения прибора. Для защиты от остановки и смотки на счетчике стоит прозрачные стенки, установлено стопорное кольцо для защиты от обратного вращения.

Технические характеристики СО-505

Срок службы

Срок службы счетчика электроэнергии СО-505 составляет 32 года, что совпадает с наиболее распространенным сроком службы электросчетчиков разных марок. Можно спокойно рассчитывать на то что прибор без поломок проработает 32 года, хотя гарантию на данный электросчетчик производитель дает только 24 месяца (2 года)

Межповерочный интервал

Поверку СО-505 следует проводить раз в 16 лет (межповерочный интервал), т.е при эксплуатации скорее всего вы успеете сделать одну поверку, а когда подойдет время чтобы снова проверить прибор на точность измерения возможно выгоднее будет его заменить и установить новый.

Купить электросчетчик СО-505 в среднем по России можно по цене от 700 до 800 рублей. Это сравнительно недорого для однотарифных индукционных счетчиков. На данный момент модель СО-505 снята с производства и выпускается другая модель к которой можно присмотреться это СОЭ-52.

Паспорт на счетчик

Так как счетчик довольно старый и выпускался около 30 лет, могли быть утеряны документы на него например паспорт счетчика, без которого поверку вам не пройти. Ниже прикладываем сканы паспорта счетчика СО-505. Так же можно скачать в PDF файле ниже.

Прикладываем паспорт к электросчетчику СО-505 для просмотра и скачиваниясо-505.PDF

со-505.doc

со-505 доп улучшенное качество

Размер платы, взимаемой за электроэнергию, зависит от точности и стабильности работы электросчетчика. Существует множество моделей этих приборов. Наибольшую популярность получил счетчик СО 505.

Модельный ряд счетчиков

Счетчик CO-505 — это устройство, используемое для регистрации энергии, потребляемой в однофазной сети переменного тока. Производитель — ОАО МЗЭП. Пока что эта модель счетчика очень популярна.

Модель СО 500

Модификация SO-505T доступна в версии, оснащенной телеметрическим портом, предназначенным для передачи информации в систему автоматизации, где отслеживается и учитывается потребление энергии. Конструкция включает в себя оптоэлектронное устройство, которое подсчитывает количество оборотов диска.

Основные технические характеристики счетчика CО 505

Прибор СО-505 предназначен для работы в сети с напряжением 220 вольт и частотой 50 Гц.

Важно! Счетчик — это устройство с прямым подключением, то есть измеренное электричество передается непосредственно через него. Поэтому слишком большие значения напряжения и силы тока в цепи могут вывести его из строя.

Номинальный ток нагрузки составляет 10 А, а максимально допустимый — 40 А. Минимальный ток, требующийся для обеспечения необходимой чувствительности, составляет 0,05 ампер. Максимальное смещение счетного механизма составляет 10 000 кВт * час, а минимальное смещение составляет 0,1 кВт * час. Технические характеристики червячной передачи изменяют показания шкалы на 1 кВт * час при скорости вращения диска 600 об / мин. Счетчик позволяет работать до 12% от максимального тока в течение 4 часов.

Электрическая мощность, потребляемая счетчиком CO-505 во время работы, указана ниже.

Напряжение цепи:

• Полная мощность — 4,5 В * А;
• Активная мощность — 1,3 Вт.

Токовая цепь:

• Полная мощность −2,5 В * А.

Мощность, потребляемая нагрузкой, подключенной через измеритель CO-505, измеряется с заданной точностью в диапазоне напряжений питания от 176 до 254 Вольт. Масса счетчика составляет 1,2 кг.

Для условий эксплуатации агрегат рассчитан на работу при температуре окружающей среды от −20°С до + 55°С.

Документация на счетчик

Конструктивные особенности и схема подключения

Прибор СО-505 (однофазный) относится к индуктивным устройствам, которые измеряют количество энергии, потребляемой объектом. Устройство зондирования измерительной системы работает следующим образом:

1. Магнитный поток, создаваемый катушками тока и напряжения, имеющимися в счетчике, пересекается с вращающимся движущимся элементом диска измерителя, тем самым вызывая в нем ток переключения.
2. Эти токи создают крутящий момент диска, который пропорционален мощности, потребляемой нагрузкой.
3. Счетчик вращается с помощью шкалы системы привода, а количество потребляемой мощности отображается на его шкале.

Токовая катушка, включенная последовательно с нагрузкой, выполнена из медного провода и рассчитана на максимальный рабочий ток счетчика. Катушки напряжения соединены параллельно и выполнены из проводов с небольшим поперечным сечением.

Весь механизм размещен в противоударном пластиковом корпусе, который не поддерживает горение. Для предотвращения возможной кражи электросчетчик СО-505 оснащен блокирующим устройством. Стопор предотвращает вращение диска в противоположном направлении. Все модели имеют прозрачную крышку, которая позволяет просматривать изменения показаний.

Конструкция индукционного счетчика

Несмотря на наличие движущихся частей, СО-505 остается очень надежным и долговечным устройством. Счетчик имеет срок службы 32 года. Технические характеристики, низкая стоимость, длительный срок службы и длительный период проверки определяют огромный спрос бытовых потребителей на оборудование.

Электросчетчик СО 505 имеет межповерочный интервал 16 лет.

Важно! К недостаткам измерителя CO-505 относятся низкие уровни точности и размера по сравнению с электронными продуктами. В настоящее время такие устройства ограничены уровнем точности 2,0.

SO-505T доступен в версии, оснащенной телеметрическим портом, предназначенным для передачи информации в систему автоматизации, где отслеживается и учитывается потребление энергии. Конструкция включает в себя оптоэлектронное устройство, которое подсчитывает количество оборотов диска.

СО 505 электросчетчик схема подключения

Однофазный счетчик имеет четыре клеммы для подключения шнура питания и нагрузки. Цифровая маркировка клемм показана на рисунке. Если устройство обращено к себе, клеммы представлены цифрами от 1 до 4 слева направо.

Фазовая линия подключена к клемме 1, через которую питание подается от панели доступа или входа в дом. Фаза вводится с клеммы 2 в цепь питания квартиры или дома. За счетчиком находятся автоматические выключатели, предохранители или распределительные щиты, которые разделяют внутренние цепи на группы. Клемма 3 подключена к нейтральной входной линии силового входа, а клемма 4 подключена к нейтральной входной линии квартиры или дома.

Проверка работы счетчика

Руководство по эксплуатации

Для списывания показаний со счетчика нужно обратить внимание на цифры, выделенные цветом. Они обозначают десятые и сотые доли киловатта, записываются через запятую, после целой части.

Результат измерений

Точность работы счетчика предотвращает риск переплат по счетам. Для обеспечения точности прибор нужно беречь от различных магнитных и электромагнитных воздействий. Также он должен проходить поверку каждые 16 лет.

В соответствии с государственными законами плата за энергоресурсы должна производиться на основании количественных данных, полученных с приборов учета. Таким устройством является электрический счетчик. Все электросчетчики имеют межповерочный интервал. В правилах по эксплуатации электроэнергии определены требования к классу точности используемого прибора, который должен быть не ниже установленного. Непосредственно класс точности характеризуется как допустимая погрешность устройства в измерениях и показаниях, определяемая в процентном соотношении. Чем выше число класса точности, тем меньше точность прибора.

Общие сведения

Одним из таких контролирующих приборов является электросчетчик СО-505, срок эксплуатации которого определяет завод-изготовитель. Выпуском данной модели прибора занимается Московский завод электроизмерительных приборов ОАО «МЗЭП». Счетчик считался наиболее популярной и самой эффективной моделью, использовавшейся на рынке энергосбыта в течение 30 лет. Если аппарат не соответствует предъявляемым требованиям по классу точности или срок его службы истек, то его нужно заменить.

Необходимо отметить, что модель электросчетчика СО-505 уже снята с производства. Альтернативой может стать контролирующий расход энергии электроприбор СОЭ-52 или аналогичный ему. Данный тип счетчиков идеально подходит для многоквартирных домов и дачных поселений.

Основные параметры

Прибор СО-505 был сконструирован как электромеханический однофазный аппарат индукционного типа для замера поступающей электроэнергии. Применяется в однофазных цепях переменного тока с нормированной частотой в 50 Гц и стандартным напряжением сети 220 В. Аппарат СО-505 — один из немногих индукционных электросчетчиков, которые благодаря телеметрической приставке допускают возможность эксплуатации в автоматизированных системах. Подключение однофазного счетчика должно проводиться специалистами, имеющими допуск и опыт работы в данной сфере. Данный счетчик имеет способность справляться и с более сложными задачами, которые раньше исполняли только электронные устройства – удаленный сбор данных и многотарифный учет.

Устройство учета активной энергии должно использоваться в закрытых помещениях. Рабочая температура окружающей обстановки должна быть от -20 ℃ до +60 ℃. Относительная влажность определена не более 90% при расчетной температуре в 30 ℃. Рекомендуемое давление должно составлять от 70 до 106,7 кПа. Счетчики изготавливаются и выпускаются с соблюдением всех норм Госстандарта и технических условий.

Электрические аппараты СО-505 имеют исполнения, соответствующие базовому и максимальному току. Такая градация выглядит как от 5 А до 20/30 А или от 10 А до 40/60 А. Исполнение соответствует структуре условного обозначения, нанесенного на табло.

Межповерочный интервал для прибора СО-505 составляет 16 лет.

Конструктивные особенности

Данный прибор учета активной электроэнергии использует индукционный метод работы. Он заключается в том, что установленные в счетчике катушки напряжения и силы тока образовывают потоки магнитного характера. Потоки пересекаются с подвижным диском, создавая в нем преобразующие токи. Последствием таких действий становится активация диска, который начинает вращательные движения, соответствующие мощности, потребляемой нагрузке. Крутящийся диск активирует приводные шестерни, которые, в свою очередь, заставляют вращаться счетный механизм. На шкале последнего визуально наблюдается потребленная электрическая энергия.

Силовая катушка тока изготовлена из медного провода, который призван выдерживать высокий рабочий ток электросчетчика. Катушка напряжения монтирована в цепи параллельно и имеет проводник малого сечения. Все это устройство электросчетчика СО-505 собрано и запаковано в прозрачный пластмассовый корпус, который изготовлен ударопрочным и пожаробезопасным.

Дополнительные параметры

Прибор соответствует второму классу точности. Для предотвращения возможности хищения электрической энергии в счетчике оборудован стопорный механизм. Данное устройство не позволяет вращаться диску в реверсивном направлении. Также нелегальному использованию внутреннего устройства счетчика противостоит прозрачная оболочка, через которую можно визуально наблюдать нарушения и конструктивные изменения.

Срок эксплуатации электросчетчика СО-505, заявленный предприятием-изготовителем, составляет 32 года. Простота в работе, невысокая стоимость, большой срок поверки и работоспособности определили высокий уровень спроса у конечного потребителя на представленный продукт.

Обозначение счетных данных отображается на лицевом табло: левая сторона от запятой – киловатт/час, правая – десятая часть киловатт/часов, которая окрашена в красный цвет. От проникновения воды и пыли прибор имеет степень защиты стандарта IP51.

Достоинства и недостатки

Электросчетчик СО-505 при разработке и за долгие годы эксплуатации приобрел ряд преимуществ:

• Наличие запаса технологической точности.
• Высокий уровень чистоты на поверхностях движущихся механических деталей подшипника и счетного узла.
• Пластические материалы, устойчивые к износу.
• Наличие свойств, не допускающих хищение электроэнергии – прозрачный корпус, стопор реверсивного хода, или невозможность обратного движения счетного механизма.
• Пожаробезопасные конструктивные элементы.
• Ударопрочность электросчетчика СО-505.
• Герметично изготовленный корпус, предотвращающий попадание влаги и пыли.
• Защита оболочки от несанкционированного проникновения твердых посторонних предметов.

К недостаткам можно отнести не самый высокий класс точности и габаритные размеры, которые превышают аналоги. По сравнению с современными моделями, имеет морально устаревший внешний вид.

Технические характеристики

По техническим характеристикам электросчетчика СО-505 предельный уровень диапазона напряжения составляет от 176 В до 253 В. Частота переменного напряжения в электросети колеблется от 47,5 до 52,5 Гц.

Максимальная мощность цепи напряжения в нормальном рабочем функционировании равна 4,5 В·А. Стандартная мощность, потребляемая по цепи напряжения, составляет 1,3 В·А.

Максимальная мощность в токовой схеме не превышает 0,5 В·А при номинальных показателях частоты и температуры.

Электросчетчик СО-505 не имеет самохода при отсутствии электрического тока и, соответственно, не замеряет электроэнергию, «наматывая» лишние показания.

Минимальная чувствительность аппарата составляет 0,05 А.

Подключение электросчетчика

Порядок включения подробно описан в инструкции по монтажу прибора, которая входит в комплектность устройства. Но подключение однофазного счетчика не имеет особых сложностей. Аппарат имеет 4 входа для коммутации электрических проводов. К первому слева входу присоединяется входящая фаза, ко второму — выход фазы на потребительскую электросеть. К третьей клемме подводится нулевой провод входа, к четвертой – выход.

Электросчётчик СО-505 — качественный и надёжный в работе прибор учёта. С его помощью можно контролировать расход электроэнергии в однофазной сети переменного тока. Эта модель устройства считается одной из наиболее популярных, поэтому часто устанавливается в жилых помещениях. Схема его подключения довольно простая, поэтому такую работу можно выполнить самостоятельно.

Общие сведения

Однофазный счётчик электроэнергии СО-505 относится к конструкциям индукционного типа и используется для измерения потребляемого электричества. Установить его можно самостоятельно или при помощи квалифицированного электрика. Первый вариант более дешёвый, но требует наличия некоторых знаний и навыков подобной работы.

Устройство и принцип действия

Перед тем как определить схему подключения электросчётчика СО-505, необходимо подробно изучить его конструкцию и принцип действия. Вся эта информация поможет максимально быстро установить прибор и избежать каких-либо непредвиденных ситуаций.

Счётчик состоит из следующих элементов:

• Корпус. Он представляет собой ударопрочный каркас, изготовленный из пластика, который не плавится под воздействием высоких температур, а также не поддерживает горение. В некоторых случаях он делается прозрачным, чтобы представители контрольных служб могли увидеть незаконно внесённые изменения в конструкцию.
• Токовая катушка. Этот элемент изготавливается из медного провода небольшого сечения, рассчитанного на максимальный рабочий ток прибора. Подключается она последовательно нагрузке.
• Катушка напряжения. В отличие от токовой, она подключается параллельно и может быть выполнена проводом маленького сечения.
• Диск. Он изготавливается из алюминия и выполняет функцию определения количества потреблённой электроэнергии.
• Постоянный магнит. Эта деталь конструкции позволяет тормозить алюминиевый диск.
• Стопорное устройство. Эта простая деталь помогает предотвратить вращение диска в обратном направлении. Всё это значительно снижает вероятность похищения электричества.
• Счётный механизм. Показывает владельцу прибора числовое значение количества использованного электричества.

Принцип работы СО-505 довольно простой, поэтому в нём может разобраться не только опытный электрик, но и новичок, который видит этот прибор в первый раз. Это даёт возможность всем желающим правильно установить счётчик своими руками.

Схема работы СО-505 выглядит следующим образом:

1. При прохождении электричества через обмотку катушек тока и напряжения создаются магнитные потоки.
2. Они пересекают подвижный элемент — алюминиевый диск, индуцируя в нём токи трансформации.
3. Благодаря этому формируется вращающий момент, который пропорционален потребляемой мощности.
4. Вращение диска приводит в движение счётный механизм. Делается это при помощи системы приводных шестерней.
5. На его шкале отображается количество использованной электроэнергии.

Преимущества и недостатки

Однофазный электросчётчик СО-505 обладает рядом достоинств. Благодаря им он ценится потребителями и часто устанавливается в жилых, а также офисных помещениях.

Основные положительные характеристики этой модели счётчика:

• большой запас технологической прочности;
• долговечность (не менее 30 лет), которая достигается использованием деталей, устойчивых к износу;
• небольшая погрешность в измерениях потреблённой электроэнергии;
• наличие защитных механизмов, предотвращающих незаконное хищение электроэнергии;
• высокая прочность корпуса, способного выдержать значительные внешние воздействия;
• достаточная пожаробезопасность всех деталей конструкции;
• герметичность корпуса, предотвращающего попадание влаги и посторонних предметов.

Несмотря на большое количество преимуществ у счётчика СО-505 есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой прибора и началом его монтажа. В противном случае можно столкнуться с различными сложностями, которые затруднят процесс установки и повлекут за собой множество проблем.

Среди недостатков выделяют несколько основных:

• низкий класс точности электросчётчика СО-505;
• большие габариты, которые не позволяют размещать прибор в любом удобном месте;
• непривлекательный внешний вид;
• большое потребление тока самим прибором.

Установка электросчётчика

Схема подключения электросчётчика СО-505 довольно простая, но требует от мастера соблюдения советов профессионалов, а также всех этапов процесса. Только в этом случае можно добиться желаемого результата и выполнить работу за максимально короткий промежуток времени.

Рекомендации специалистов

Для того чтобы самостоятельно установленный прибор эффективно работал и хорошо выполнял свои функции, необходимо учитывать советы высококвалифицированных специалистов. Они помогут новичкам избежать большинства ошибок и выполнить работу максимально качественно.

Полезные рекомендации:

• Перед началом монтажа следует тщательно изучить устройство счётчика, правила его эксплуатации, а также требования техники безопасности.
• Электросчётчик СО-505, как и любая другая конструкция индукционного типа, плохо переносит воздействие холода. Из-за этого рекомендуется выполнять монтаж при температуре не меньше 5 градусов выше нуля (по Цельсию).
• Если прибор будет установлен на улице, то ему необходимо обеспечить защиту от дождя, снега и прочих природных явлений. Для этого лучше всего соорудить герметичный корпус и оснастить его нагревательными элементами.
• При выборе места размещения прибора следует учитывать не только требования безопасности, но и ростовые характеристики людей, которые постоянно находятся в помещении. Важно, чтобы снятие показаний было удобным для каждого из них. Рекомендовано крепить счётчик на высоте от 1 до 1,7 метра.
• Все используемые монтажные инструменты должны иметь заизолированные ручки. Это поможет предотвратить удар электрическим током и все его негативные последствия.

Необходимые материалы и инструменты

Для того чтобы упростить процесс монтажа однофазного счётчика СО-505, необходимо правильно подобрать инструменты и материалы. Их можно купить в специализированных магазинах любого населённого пункта по сравнительно небольшой цене. Это позволяет самостоятельно выполнять работу даже людям с небольшими финансовыми возможностями.

В процессе монтажа понадобятся следующие предметы:

• щиток;
• счётчик однофазного типа СО-505;
• кусачки, плоскогубцы, отвёртка (с заизолированными ручками);
• автоматические выключатели;
• изоляторы;
• провода;
• крепёжные элементы (гайки винты и прочие);
• индикаторная отвёртка;
• DIN-рейки.

Пошаговый монтаж

Чтобы самостоятельная установка прибора учёта электроэнергии не вызывала нареканий у службы энергосбыта, необходимо соблюдать все предусмотренные законом правила. Следует обратиться в соответствующую организацию, написать заявление и получить разрешение на проведение работ. После получения всех необходимых документов и ознакомления с требованиями монтажа счётчика можно приступать к работе.

Порядок действий:

1. По параметрам оборудования и электросети рассчитывается количество выключателей.
2. Помещение отключается от электричества.
3. С помощью специальной индикаторной отвёртки проверяется наличие напряжения в сети.
4. Корпус защитного щитка открывается и в него устанавливается купленный прибор.
5. Там он надёжно крепится при помощи специальных фиксаторов, входящих в комплектацию СО-505.
6. На следующем этапе работы подготавливаются провода, идущие от вводного автомата к электросчётчику.
7. Три фазовых кабеля заводятся в прибор и подключаются к нижним клеммам.
8. После этого выводятся нулевые провода.
9. К опорным изоляторам винтами крепится DIN-рейка.
10. К ней с помощью специальной защёлки с пружиной прикрепляются выключатели.
11. К DIN-рейке крепится заземляющая и защитная шина. Делается это при помощи обыкновенных винтов и гаек. Важно размещать элементы так, чтобы исключить вероятность их соприкосновения и замыкания.
12. Подключается нагрузка на выключатели. Для этого фаза фиксируется в нижних клеммах выключателей, а ноль — в нулевой шине. Провода заземления присоединяются к соответствующей шине.
13. Автоматы соединяются с устройством учёта.
14. Выполняется подключение СО-505 путём соединения фазы с верхним зажимом автомата. Ноль необходимо закрепить на нулевой шине.
15. В предварительно выбранном месте устанавливается щиток.
16. Нулевой провод соединяется с третьей клеммой электросчётчика, а фаза — с первой.
17. Все места крепления проводов дополнительно изолируются.
18. Установленное устройство проверяется на работоспособность. Если обнаружились какие-либо проблемы, то они сразу же устраняются.

После завершения установки следует опять обратиться в службу энергосбыта и написать заявление на проверку, а также опломбировку прибора. В назначенное время придёт представитель этой организации и выполнить все необходимые действия. После этого электросчётчик СО-505 можно использовать.

Правила техники безопасности

Для того чтобы процесс установки и эксплуатации электросчётчика СО-505 не стал причиной аварий или травм, необходимо точно соблюдать основные меры предосторожности, предусмотренные в техническом паспорте. Эти простые правила помогут избежать неприятностей и предотвратить возникновение непредвиденных ситуаций.

Правила безопасности:

• Межповерочный интервал электросчётчика СО-505 составляет 16 лет, поэтому следует выполнять поверку не реже этого срока. В противном случае возможны сбои в его работе, которые повлекут за собой неточность выдаваемых показаний.
• Разрешается использовать прибор учёта только при температуре в пределах от -50 до +70 градусов по Цельсию. Влажность должна быть не более 95%.
• Монтаж нового счётчика и снятие старого могут проводить только высококвалифицированные специалисты, имеющие опыт подобной работы и допуск к ней.
• Любые ремонтные, монтажные или профилактические мероприятия можно проводить только при выключенном электричестве. Для проверки наличия напряжения в сети следует использовать специальные тестеры или обыкновенную индикаторную отвёртку.
• Чтобы устройство правильно работало, необходимо исключить увеличение напряжения в сети выше максимально предусмотренных показаний.
• Несколько раз в год следует проводить проверку всех соединений. Это поможет избежать поломок оборудования и случайного удара электрическим током.
• Запрещается прикасаться к потенциально опасным местам устройства влажными руками.
• Нельзя хранить рядом с электросчётчиком горючие материалы и легковоспламеняющиеся предметы. Эта мера предосторожности поможет избежать возгораний при возникновении какой-либо аварийной ситуации.
• Запрещена эксплуатация прибора, имеющего видимые повреждения корпуса или проводки. В противном случае можно получить удар током, который приведёт к самым серьёзным последствиям.
• Нельзя пытаться остановить электросчётчик СО-505, так как попытка отмотать электричество может привести к удару током и выходу прибора из строя.
• При установке СО-505 на улице необходимо уберечь прибор от воздействия различных факторов окружающей среды, а человека — от случайного контакта с незаизолированными элементами.
• При возникновении какой-либо непредвиденной ситуации необходимо сразу же обесточить помещение и обратиться за помощью к квалифицированному электрику.

Однофазный электросчётчик СО-505 — это надёжное и долговечное устройство. С его помощью можно определять количество использованного электричества и контролировать денежные расходы. При правильной установке и соблюдении всех правил техники безопасности можно значительно снизить вероятность получения травмы, а также избежать аварий.

Используемые источники:

• http://maloplatim.ru/schetchik-so-505.html
• https://schetchik-info.ru/schetchik-so-505/
• https://rusenergetics.ru/oborudovanie/so-505
• https://fb.ru/article/374976/elektroschetchik-so—tehnicheskie-harakteristiki-ustroystvo-mejpoverochnyiy-interval-srok-ekspluatatsii
• https://rusenergetics.ru/praktika/elektroschyotchik-so-505
