Комфортная жизнь в собственном доме невозможна без наличия в нем системы горячего водоснабжения. И если городские жители давно обзавелись электрическими водонагревателями, то для собственников коттеджей этот способ непродуктивен и достаточно затратен, ведь нагрев воды в частном доме требуется не на 2-3 летних недели, а на протяжении всего года. Оптимальное решение для загородного дома — установка газовых котлов.
Основные преимущества газовой системы ГВС
Газовые котлы в загородных домах используются уже очень давно и обладают известными преимуществами.
В первую очередь, речь идет о доступности голубого топлива, его низкой стоимости и относительно невысокой стоимости непосредственно оборудования. Второй немаловажный плюс — это простота использования отопительных устройств и их обслуживания.
К минусам газовой системы горячего водоснабжения можно отнести сложную схему установки оборудования и непростую процедуру получения разрешения на ввод в эксплуатацию со стороны надзорных органов.
Газовые котлы могут иметь следующие различия по своим функциональным особенностям, способам установки и своей пропускной способности:
- навесными либо напольными;
- одноконтурными либо двухконтурными;
- с бойлером или без бойлера.
Соответственно, настенный котел с бойлером может быть одноконтурным или двухконтурным, а напольный — с бойлером или без него.
Комбинация вариантов зависит от конкретных требований, предъявляемых к системе ГВС.
Как выбрать нужный котел
- Первое, что необходимо определить при выборе котла — это количество контуров.
- Одноконтурный котел
Одноконтурный котел, вне зависимости от того, напольный он или настенный, предполагает, что подача воды будет производиться только по одному контуру. Проще говоря, котел будет работать только на отопление или только на подачу горячей воды.
Если горячее водоснабжение требуется для дома, в котором уже стоит одноконтурный котел, то в этом случае потребуется расширение возможностей одноконтурного котла за счет установки дополнительного бойлера с отходящим вторым контуром на ГВС.
- Двухконтурный котел
Двухконтурный котел — это нагревательное устройство из двух теплообменных узлов. Один узел нагревает воду для отопления, а второй готовит горячую воду для бытовых нужд.
Двухконтурный котел может быть проточным или накопительным (со встроенным бойлером). Проточный котел нагревает воду в момент ее прохождения через теплообменник, а настенный котел со встроенным бойлером — в специальной емкости, накапливающей воду и поддерживающей ее температуру.
Нагревающая способность проточного котла — 15 литров в минуту до температуры +30С. Обычно предпочтение отдается настенным газовым котлам с бойлером встроенного типа.
2. Второй важный аспект при выборе котла — тип его установки. По типу установки котел может быть настенным или напольным.
- Настенный котел
В домах россиян котельная с настенным котлом очень популярна. Популярность настенного котла объясняется, в первую очередь, его компактными размерами: для его установки необязательно иметь специальное помещение, поэтому такой котел размещается в прихожей, в ванной и на кухне. Это возможно, в том числе, благодаря тому, что настенные котлы очень эстетично выглядят. Помимо этого, такие котлы бесшумны, имеют небольшой вес и невысокую стоимость.
Из минусов стоит отметить повышенную требовательность к качеству воды, даже самые мощные настенные котлы имеют ограниченную мощность, поэтому их применение возможно в домах площадью до 400 м2.
Кроме того, если взглянуть на схему настенного котла, то станет ясно, что его стальной теплообменник в процессе работы нагревается специальной горелкой до сверхвысоких температур. Из-за этого срок службы стального теплообменника существенно уступает чугунным теплообменникам у напольных котлов: 15 лет эксплуатации настенных котлов против 25 лет у напольных.
- Напольный котел
Напольный котел, как следует из его названия, устанавливается на пол. Имеет большой вес и габариты, поэтому для него требуется специальная котельная. Из преимуществ: долгий срок службы (25 лет), равнодушие к качеству воды, большой диапазон мощности, чугунный теплообменник. Сочетает в себе качества проточного и накопительного котла. Среди минусов — внушительная стоимость, шумность и большие размеры.
3. При выборе котла также придется решить вопрос о необходимости использования дополнительного бойлера.
Для чего нужен еще один бойлер
Схема газового настенного котла зачастую предполагает наличие встроенного бойлера (накопителя), однако его объема семье хватает далеко не всегда, ведь газовый котел мощностью 35 кВт способен обеспечить горячей водой семью лишь из 2-3 человек, проживающих при этом в доме с площадью до 250 м2.
Если в доме имеются водяные теплые полы, а также если горячая вода используется для полива зимнего сада, садовых растений или для наполнения бассейна, то покрыть такие расходы встроенный бойлер не в силах. Именно поэтому газовые котлы с бойлером — настенные или напольные в жилых домах площадью свыше 250 м2 практически всегда докомплектовываются еще одним бойлером.
Объем встроенных накопителей у газовых котлов обычно не выше 60-80 литров, а объем настенного бойлера косвенного нагрева варьируется в диапазоне от 150 до 500 литров. Как видно, прибавка более чем существенная.
Существует два основных способа приготовления горячей воды. Первый, — вода нагревается во время движения по нагревателю и подается на водоразбор. Такой нагреватель называется проточным.
Второй способ — нагревается большой объем воды в теплоизолированной емкости, затем постепенно расходуется. Такой нагреватель называется накопительным. Источником энергии обычно являются газ, электричество или разогретый теплоноситель из системы отопления.
Проточный – большой пиковой мощности
Проточный нагреватель должен быть сравнительно мощным, чтобы обеспечивать нужный расход горячей воды в кране. Для лейки душа необходима мощность не менее 10 кВт, для наполнения ванной — от 15 кВт, для двух кранов горячего водоснабжения — от 20 кВт.
Нагревать воду электрическим проточным нагревателем не дешево. К тому же нужно трехфазное подключение (свыше 6 кВт) и специальное разрешение на большую мощность.
Оптимально для обеспечения несколько кранов, установить на каждый из них компактный электрический проточный нагреватель. При этом ставится защита от их одновременной работы, чтобы не перегрузить сеть.
Более дешевый вариант — нагревание воды с помощью газа. Используются газовая колонка, или второй контур котла отопления. Мощности подобных аппаратов может хватить на два крана, а горячая вода получается дешевле.
Недостатки проточного
При проточной схеме нагреватель должен располагаться как можно ближе к крану, чтобы меньше сливать воды, пока не пойдет горячая. Рекомендуемое расстояние — не больше 5 метров. Но в любом случае будет перерасход воды и энергии. Подобный недостаток характерный и для накопительного нагревателя.
Скачки давления в системе вносят дискомфорт, так как меняют температуру воды на выходе.
В торговых точках чтобы продать малоподходящий проточный электрический нагреватель, просто указывают, что он выдает столько-то литров воды при такой температуре, например, +50 градусов, что на первый взгляд приемлемо. Но не указывается, с какой температуры нагревается вода. Ключевой характеристикой такого аппарата является разность нагрева температур. Ведь холодная вода обычно +6 — +10 градусов, а не +15 или +20.
Накопительная система нагрева воды
Главное достоинство электрического накопительного бака мощностью 1,5- 2,0 кВт в том, что его можно установить везде, в любом доме и квартире, где есть электропитание 220 В. Его объем обычно 25 — 150 литров (ходовой объем 50 — 100 литров). Вода в нем нагревается постепенно до заданной температуры, а при заборе возможен большой расход, снижение температуры происходит постепенно.
Недостатки накопительных
- Ограниченный объем воды, что может создавать трудности. Например, если для купания израсходована одна порция в объеме бака, то для приготовления следующего объема нужно много времени.
- Нагреватель необходимо устанавливать рядом с водоразбором, если ванная и кухня разнесены, то на каждый кран необходимо устанавливать по отдельному накопительному баку.
- Происходит перерасход энергии от остывания неизрасходованной горячей воды в нагревателе.
- Перерасход воды при спуске воды из крана, которая остыла в трубопроводе.
Бойлер косвенного нагрева – стабильная система ГВС
Преимущество бойлера косвенного нагрева в том, что для нагрева используется энергия системы отопления, которой много, и она обычно не дорогая. Поэтому горячей воды может быть много, температура ее стабильна, вода дешевле.
Бойлер косвенного нагрева представляет из себя накопительную емкость на 100 — 300 литров. Нагрев осуществляется спиральным трубопроводом, по которому движется разогретый до 80 — 90 градусов теплоноситель.
Системы отопления создаются таким образом, что при остывании воды горячего водоснабжения ниже порогового значения, к примеру +50 градусов, котел переключается на нагрев бойлера. При этом выдает повышенную температуру работает на полную мощность, нагревая ГВС до верхнего порогового значения, к примеру, +60 градусов. После чего опять переключается на отопление.
С буферной емкостью – наибольший запас энергии
В буферной емкости все наоборот, — применяется емкость большого объема, около 1 тонны или больше заполнена теплоносителем, а нагреваемая вода движется по спирали, т.е. происходит прямоточный нагрев. Но при открытии дополнительных кранов ее температура меняется незначительно, так как конструкция имеет большой резерв по количеству передаваемой энергии.
Температура горячей воды будет такой же, как у теплоносителя системы отопления. Иногда это не подходит, поэтому в схему водоснабжения включается и смесительный узел для уменьшения температуры…
Буферной емкостью снабжаются в основном системы отопления с твердотопливными котлами. Как и почему используется буферная емкость
Другие особенности нагрева воды отоплением
Бойлером часто снабжаются одноконтурные газовые или жидкостные котлы. Какой котел выбрать — одноконтурный или двухконтурный
Другой особенностью системы является возможность создания постоянной циркуляции воды по кольцевому трубопроводу водоснабжения. Тогда, при открытии крана сразу же получаем горячую воду. Остывание воды не считается потерей энергии, ведь она расходуется на отопление дома.
Еще имеется возможность экономить — дополнительная спираль нагрева размещается в бойлере и подключается к солнечному коллектору. Энергия солнца называется даровой, расход на солнечные коллектора в данном случае окупается. Это дает возможность подогревать воду летом, если энергии не хватает — подключается котел.
Бойлер послойного нагрева
Основные недостатки обычной прямоточной системы отопления с газовым нагревателем (вторым контуром котла) или электрическим решают с помощью установки бойлера послойного нагрева. Одного или нескольких на каждый кран. Он представляет собой теплоизолированную емкость, в которую подача горячей воды осуществляется сверху. С этого же уровня осуществляется и ее забор.
Такой бойлер дает возможность одномоментно получать много горячей воды стабильной температуры. С ним можно забрать и «чуть воды», а также обеспечить наименьший спуск холодной. В качестве такого промежуточного накопителя можно использовать и обычный нагревательный бойлер.
Ошибка – неправильное подключение бойлера ГВС
Одна из распространенных ошибок при создании системы горячего водоснабжения в доме, — подключение бойлера косвенного нагрева к второму контуру двухконтурного котла. Этот контур сам по себе предназначен для приготовления горячей воды, поэтому имеет ограничение максимальной температуры в +60 градусов, чтобы не происходило термических ожогов.
Соответственно разогреть воду в бойлере косвенного нагрева до нужной температуры он не в состоянии, так как требуемая температура теплоносителя должна быть+80 град. В результате котел работает в аварийном режиме, а вода не нагревается. Подключать такой бойлер можно только к отопительному контуру… Кстати подключить бойлер косвенного нагрева можно и к твердотопливному котлу. Подробней, схема включения бойлера косвенного нагрева с твердотопливным котлом
Сейчас наиболее комфортным и экономичным решением по созданию системы горячего водоснабжения является установка бойлера косвенного нагрева, там, где это возможно сделать. Остальные схемы ГВС можно считать вынужденными решениями, которые диктуются обстоятельствами, например, экономией при создании…
Приняв решение приобрести газовый котел, потребители зачастую хотят обеспечить себя не только отоплением, а и горячей водой. Существуют разные варианты газовых котлов для водоснабжения: двухконтурные агрегаты, со встроенным бойлером или с емкостью косвенного нагрева. В зависимости от необходимого объема горячей воды подбирают лучший вариант.
Варианты газовых котлов для водоснабжения – их плюсы и минусы
Двухконтурные газовые котлы
Двухконтурные агрегаты изначально предназначены для обеспечения потребителей горячей водой – в их конструкции предусмотрен вторичный контур, который соединяется с краном водоснабжения. При его открытии из теплообменника будет поступать горячая вода – клапан закрывает контур отопления и теплоноситель движется во вторичный теплообменник, подогревая находящуюся в нем воду. Пока кран не закрыт, теплоноситель не вернется в систему отопления. Таким образом, контур для горячего водоснабжения работает по принципу проточного водонагревателя.
Такой двухконтурный газовый котел для отопления и горячего водоснабжения хорош тем, что, выполняя две функции, он имеет компактные размеры и легко впишется даже в малогабаритную квартиру. Большинство данных агрегатов оснащаются коаксиальными дымоходами, которые можно вывести через стену.
Минусом такого варианта является ограниченный объем получаемой горячей воды – самые мощные модели способны нагревать жидкость до 30ºC со скоростью13-14 л/мин. Этого хватит только для обеспечения 2-3 точек водозабора. Некоторые владельцы двухконтурных агрегатов жалуются, что при открытии горячего крана первые 3-5 секунд вода поступает холодная. Если у Вас большая семья, то объема, производимого двухконтурным газовым котлом, будет недостаточно.
Агрегаты со встроенным бойлером
Более производительным вариантом является газовый котел со встроенным бойлером. Вода в нем прогревается послойно, горячая при этом поднимается вверх, а холодная опускается вниз. Существуют как настенные, так и напольные модели. Благодаря встроенной емкости данное газовое устройство способно сразу выдать воду заданной температуры. Настенные газовые котлы для отопления и водоснабжения в основном оборудуются емкостью вместимостью до 30 л. Такие агрегаты подойдут для установки в квартире. Напольные отопительные устройства способны вместить до 100 л горячей воды, но их значительные габариты смогут вписаться только в частный дом большой площади.
Данный вариант способен обеспечить больший объем горячей воды, чем двухконтурный газовый котел, но меньше, чем устройство с бойлером косвенного нагрева. Для принятия душа данный газовый котел подойдет, а вот для любителей ванн объема нагретой воды может не хватить. Минусом устройств со встроенным бойлером также является их высокая цена.
Бойлер косвенного нагрева
Если Вам нужно много горячей воды, лучшим вариантом станет одноконтурный газовый котел с бойлером косвенного нагрева. В отличие от предыдущего варианта, он оборудован собственным нагревателем, в который поступает теплоноситель и нагревает воду, находящуюся в баке. Емкости косвенного нагрева могут иметь разный объем – 50, 100, 200, 500 и более литров.
Бойлеры обычно изготавливают из нержавеющей или эмалированной стали, изредка — из стеклокерамики. Для предупреждения коррозии в емкости имеется магниевый или титановый анод. Способность сохранять тепло у разных баков отличается. Лучше выбирать бойлер, у которого толщина стенок не меньше 4 см.
Обратите внимание! Не стоит экономить на качестве теплоизоляции бойлера косвенного нагрева – чем она лучше, тем меньше топлива в последствии будет расходовать котел.
Если бойлер позволяет организовать рециркуляцию в системе ГВС, при включении любого крана из него сразу же пойдет горячая вода. К системе водоснабжения с рециркуляцией можно подсоединить полотенцесушитель или трубы «теплых полов».
Плюсом объединения газового котла с бойлером является то, что Вы сможете получать необходимый объем нагретой воды.
Минусы – дороговизна такой системы и необходимость выделения отдельного помещения под котельную.
Какой котел выбрать – одноконтурный или двухконтурный?
У многих потребителей возникает вопрос, какой газовый котел под отопление и водоснабжение лучше выбрать – одноконтурный или двухконтурный. Первый вариант отличается надежностью и большим сроком службы, в то время как вторичный теплообменник часто выходит из строя из-за солевых отложений, и его ремонт обходится недешево. К одноконтурному газовому котлу для горячего водоснабжения проще подключить бойлер косвенного нагрева, чем к двухконтурному агрегату.
Если же Вам достаточно скорости подачи нагретой воды 12-13 л/мин, то лучше приобрести агрегат с двумя контурами. Это оптимальный газовый котел для горячего водоснабжения квартиры.
Если Вы хотите объединить двухконтурный агрегат с бойлером косвенного нагрева, учитывайте, что не все они рассчитаны на такое соседство. При выборе агрегата интересуйтесь у продавцов-консультантов, к какой модели можно подсоединить емкость косвенного нагрева.
Как правильно рассчитать мощность газового котла для водоснабжения?
Расчет мощности газового котла для отопления рассчитывают исходя из правила, что на обогрев 10 м² необходим 1 кВт энергии. Сверху закладывается запас производительности исходя из теплоизоляции дома и погодных условий региона.
Для расчета водоснабжения ориентируются на то, что каждые 5 кВт нагревают около 1,5 л/мин. Получается, что агрегат мощностью 20 кВт может обеспечить скорость нагрева 7-8 л/мин. Этого хватит, чтобы помыть посуду или для выполнения утренних процедур, но маловато для принятия полноценного душа. Для этих целей требуется уже около 10 л/мин, что сможет обеспечить агрегат мощностью от 25 кВт. Максимальную скорость в 13-14 л/мин выдают газовые котлы, мощность которых превышает 34 кВт.
Выбор бойлера для одноконтурного газового котла —
Турбированные двухконтурные газовые котлы — в чем их отличия
При выборе бойлера косвенного нагрева важно правильно рассчитать его необходимый объем. Как показывает практика, для одного человека хватит емкости на 20-30 л, для трех – на 100 л, для пяти проживающих – на 140-150 л.
Обратите внимание! Не стоит приобретать бойлер косвенного нагрева с объемом больше требуемого, ведь это потянет перерасход топлива и вызовет необходимость в дополнительном месте для размещения крупногабаритной емкости.
Поделиться:
Желательно, чтобы горячая вода была в доме постоянно. Часто ее нужно много, одновременно на два крана, или для наполнения ванны в считанные минуты.
Чтобы такое претворить в жизнь нужно лишь сделать правильный выбор оборудования, и вложить немного средств в его приобретение и объединение в единую схему водообеспечения.
Рассмотрим подробнее несколько наиболее популярных вариантов схем, составов оборудования, по снабжению дома горячей водой. Определимся с рекомендациями по составлению предпочтительного ГВС.
Простейшее ГВС на основе проточного водонагревателя
Проточный водонагреватель греет движущуюся воду, которая сразу подается на кран. Например, второй контур в настенном газовом котле является проточным водонагревателем. Проточник для воды может быть отдельным аппаратом, работать на газе или элетктричестве..
Для электрического проточника потребуется разрешенная мощность от 6 кВт и трехфазное питание. Что не везде возможно.
Чтобы комфортно пользоваться душем, нужна мощность нагревателя не менее 10 кВт. А для наполнения ванной (100 литров) за приемлемый отрезок времени потребуется уже минимум 16 кВт.
Второй кран водопотребления при этом открывать не желательно, – будет большой скачек температуры в первом. Чтобы второй обеспечить горячей водой, нужна мощность уже от 25 кВт и более, что далеко не всегда выполняется даже газовым проточником.
Популярны электрические греющие агрегаты на одну лейку. Но подключают их по схеме не допускающей одновременную работу.
В рекламе часто указывается производительность– столько-то литров в минуту. Но «забывают» указывать что нагрев всего на 25 градусов. Это позволяет продавать дешевые маломощные аппараты. Когда вода зимой похолодеет до +5 град С, эффективного нагрева не получится.
Что в итоге, какие недостатки
-
- Отбор горячей воды вторым включенным краном нежелателен. Это приведет к значительному скачку температуры. Но она может все равно меняться и при колебаниях давления.
-
- Оборудование быстро изнашивается. Особенно влияет жесткость воды и образуемый осадок — он быстро забивает протоки, где происходит нагрев. Желательно встраивать специальный фильтр для смягчения воды. Картридж постоянно нужно менять.
-
- Следующий недостаток – перерасход воды. Нужно спускать холодную воду и ждать, пока из теплообменника вода дойдет до крана. Не приемлемо, если от нагревателя до крана будет больше 7 метров. Желательно не более 2 метров. Краны на кухне, в ванной и агрегат нагрева должны располагаться компактно.
Но в тоже время система с проточником простейшая и наиболее дешевая. Еще экономней создание такой ГВС, если все это объединено в одном котле отопления. Экономится и площадь под оборудование.
Популярность проточной системы ГВС зиждется на двух китах — Недорого при создании и Компактно. Но под ними находится море некомфортности – воды то мало, то много, она то горячая, то холодная, и дороговизна в эксплуатации
Как можно усовершенствовать проточную систему
Но систему ГВС от проточного водонагревателя (второго контура котла) можно видоизменить. Достаточно включить между нагревателем и краном накопительный бойлер, можно без своего электрического подогрева, а просто теплоизолированную емкость, работающую под давлением. Сразу решаются проблемы:
-
- можно получать в кране воду гораздо раньше, если установить промежуточный бойлер рядом.
-
- можно получить сразу много горячей воды, или слишком мало, по желанию.
- прыжков температуры не будет, а степень нагрева в процессе отбора будет меняться незначительно.
Косвенный бойлер в прямоточной системе
Проточный нагреватель может греть не только непосредственно воду, идущую на разбор, но и теплоноситель. Тогда к нему можно подключить косвенный бойлер, и получится обычный послойный нагрев.
Система несколько громоздкая (зачем отдельный проточник? если косвенный бойлер можно греть мощным первым контуром котла) но встречается не так уж и редко, в основном когда, вкусив недостатки прямоточного повышения температуры, ее как то пытаются усовершенствовать….
При таком усовершенствовании прямоточной ГВС нельзя допускать следующую ошибку.
Не стоит греть бойлер вторым контуром котла, который сам предназначен для ГВС (или отдельным подобным агрегатом).
Дело в том, что в аппарате имеется ограничение температуры водоподготовки +60 град. Которое никак не обходится – защита от ожога. Такой температурой теплоносителя нельзя нормально разогреть бойлер косвенного нагрева. Должна быть температура +80 град. В результате котел будет работать в ненормальном режиме – постоянных частых включений и не сможет разогреть воду.
Где потребляется горячая вода – подробней о душевых кабинках [/i]
Нагрев воды с ее накоплением
Популярная в квартирах простая схема горячей водоподготовки– «бочка на сто литров с теном на 2 кВт».
Недостатки очевидны и малоприемлемы:
-
- Дороговизна электроэнергии.
-
- Порция воды небольшая, скажем, для помывки одного человека. А чтобы подготовить вторую такую порцию нужно время, измеряемое в часах.
- Греющий бочкообразный агрегат должен размещаться рядом с кранами водопотребления. Если краны разнесены (более 5 метров) нужно ставить два нагревателя.
Отдельный накопительный водонагреватель – простейшее решение, если нужно быстро обеспечить наличие горячей воды в доме или в квартире.
Накопительный водонагреватель можно установить своими руками — читайте статьи на сайте.

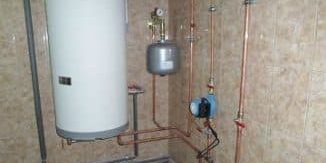

Подготовка воды с бойлером косвенного нагрева
Бойлер косвенного нагрева представляет собой большую емкость – обычно от 100 до 300 литров, в которой вода нагревается спиралью (теплообменником) с проходящим по ней теплоносителем с отопления.
Все системы отопления исполняются с приоритетом бойлера. Как только автоматика установила, что вода в бойлере остыла, отопление дома отключается и котел работает на разогрев ГВС.
При этом часто температура теплоносителя повышается (котел разгоняется на максимум мощности), так как для отопления в основном используется более низкая температура, чем для бойлера (+80 град).
В системе обычно схема постоянной циркуляцией горячей воды по кольцевому трубопроводу, проходящему рядом с кранами отбора.
Поэтому при открытии крана сразу (или почти сразу же) идет горячая вода. Кольцевой трубопровод по возможности теплоизолируют. Обеспечивает циркуляцию совсем небольшой насос.
ГВС с бойлером косвенного нагрева лишена недостатков, перечисленных выше и более комфортная.
-
- Используется вся мощь отопления для быстрого нагрева воды. Водоподготовка, как правило, успевает при самом интенсивном водоразборе, — наличие горячей воды стабильной (заданной) температуры обеспечивается.
-
- Расход для наполнения ванной весьма большой.
- Несколько потребителей – не в счет.
Подробней об отоплении – самотечная система, схемы, как делается
Недостаток – повышенная первоначальная стоимость по сравнению с вторым контуром котла (проточным нагревателем). Но, как правило, эксплуатация несколько дешевле, за счет экономии на быстрой подаче воды.
В странах Европы вода в подобных бойлерах дополнительно подогревается еще одной спиралью подключенной к солнечному коллектору. Для ГВС используется даровая энергия солнца, если ее не хватает, помогает котел отопления.
Энергия от буферной емкости
Снова нагрев ведется системой отопления, но на этот раз вода для ГВС подготавливается в спиральном трубопроводе (теплообменнике), который встроен в буферную емкость отопления.
Буфераная емкость – аккумулятор тепла, с количеством теплоносителя обычно 0,7 – 2,0 тонны, устанавливается между твердотопливным котлом и отопительными приборами, для сглаживания неравномерности поступления энергии и увеличения комфортности управления таким котлом.
Также емкость экономит топливо и сохраняет природу, за счет того, что котел работает на максимальной мощности с максимумом КПД, а выброс СО минимальный. Чтобы ГВС не оказался «золотым», когда для получения кружки горячей воды нужно нагреть пару тонн теплоносителя, — предусматриваются и обходные схемы нагрева воды от котла или отдельный летний бойлер.
-
- Преимущество – почти не ограниченное количество горячей воды. Циркуляционная схема дает возможность получить воду тут же при открытии крана.
- Недостаток — весьма большая стоимость в системе отопления. Специально для ГВС не устанавливается, такая схема является попутной для системы отопления с твердотопливным котлом.
Какую систему ГВС выбрать
С точки зрения потребительских качеств бойлер косвенного нагрева побеждает. Неплох подобный агрегат с названием «бойлер послойного нагрева» с проточным нагревателем.
Но если установлена буферная емкость в системе отопления, то конечно, получать горячую воду нужно от нее, а затем уже разводить, возможно, и с промежуточным теплоизолированным водоаккумулятором, — удобней при небольших объемах, когда отопление не работает.
Накопительный нагреватель – быстрое дешевое решение, но не совсем комфортное, ввиду небольшой порции горячей воды, а также дорогое, когда энергоноситель – электричество. Допускается как особенность водоснабжения квартир, где нет централизованного ГВС.
ГВС на основе одного проточного водонагревателя — вынужденное решение, когда нужно экономить средства на инженерные системы. Но иногда это оптимально, например, для небольшого дачного домика, где не живут постоянно и горячая вода – не первая необходимость.
Кроме того, существуют котлы со встроенным бойлером. Вода обычно подогревается вторым контуром котла. Такие котлы удобны, так как представляют «миникотельную не во сне а наяву» и обеспечивают оптимальную подборку оборудования. Их выбор предпочтительный.
Можно также подробней ознакомится с общей схемой водоснабжения дома
1397008.10.20195 мин.
Современный дом должен стать максимально уютным и комфортным для проживания. Новое поколение водонагревателей позволяют решить проблемы с горячей водой и отоплением, так как сегодня отсутствие газа, мощной электропроводки или дымохода уже не является препятствием. Необходимо только лучше знать принципы работы разных систем, выбрать схему и сделать монтаж своими руками. Как провести горячее водоснабжения частного дома?
Система горячего водоснабжения частного дома
Чтобы горячая вода практически сразу текла из крана. всегда можно было принять душ и ванну, следует понять какой способ нагрева будет предпочтительней:
- Проточные нагреватели смогут подать горячую воду практически сразу.Компактный вес и небольшие размеры облегчают транспортировку и монтаж. Система может работать автоматически и сразу в нескольких точках. К недостаткам можно отнести то, что придется правильно произвести настройку, чтобы отрегулировать интенсивность потока и не снизить температуру воды на выходе.
- Накопительные водонагреватели представляют из себя мощный бак или бойлер, в который встраивают как трубчатый теплообменник, так и ТЭН. Большой объем, где происходит циркуляция воды, даст возможность использовать горячую воду в течении нескольких часов. Нагревание происходит медленнее, пока происходит накопление тепловой энергии, а периодическое отключение не всегда удобно.
Тем не менее, каждая схема водоснабжения имеет свои плюсы и недостатки, но здесь важно разобраться с теплоносителями, которые будут нужны для выбранного водонагревателя.
Если нет возможности подключить газ и постоянно происходят перебои с электричеством, то лучше установить котел, работающей на альтернативном топливе.
Ведь наиболее целесообразно решить сразу две проблемы – это горячее водоснабжение для частного дома и отопление. Тем более, что современные аппараты позволят сделать это без особых проблем.
Виды котлов для ГВС
Существующие системы водоснабжения позволяют использовать несколько типов водонагревателей:
- Газовые колонки или двухконтурный котел, чтобы одновременно отапливать дом.
- Электрические подогреватели воды, которые тоже могут иметь второй контур.
- Пластинчатый теплообменник, подключенный непосредственно к контуру отопления.
Чтобы выбрать один из вариантов, придется рассчитать мощность, которая необходима для получения горячей воды нужной температуры. Для одного крана достаточно иметь 10 кВт, но чтобы одновременно наполнить ванну и открыть кран, мощность нагревателя должна составлять на менее 28 кВт.
Можно ли подключить стиральную машинку без водопровода?
Глубинный насос – залог хорошей работы скважины.
Пробурить скважину самостоятельно? Узнайте, как.
Газовые котлы сегодня является наиболее экономичными и позволяют неплохо сэкономить. Есть несколько наиболее распространенных видов:
- Основное преимущество котла типа АОГВ состоит в его автономности. ОН лучше подходят для отопления и важно выбрать хорошую модель, чтобы не расходовать много газа. Плюс состоит в том, что отсутствие электричества не помешает работе.
- Настенный котел должен быть подключен к дымоходу. У него электронное управление и неплохой коэффициент полезного действия. Есть турбированные модели, которые устанавливают в любом месте дома. Второй контур решает проблемы горячей воды и отопления. Только следует учитывать, что не должно быть постоянных перебоев с электричеством.
- Электрические нагреватели накопительного типа можно установить своими силами и подвести линию проводки непосредственно от щитка. Для проточного типа потребуется устанавливать отдельную линию и заменять вводные автоматы, так как они обладают большой мощностью. Поэтому будет большой расход энергии, что экономически нецелесообразно.
- Котлы, работающие на твердом или жидком топливе обычно устанавливают в доме, удаленном от разных коммуникаций. Обеспечить горячую воду и отопление с их помощью будет гораздо сложнее и не так дешево.
Чтобы газовые котлы не зависели от сбоев, связанных с электричеством, нужно иметь автономный источник питания или хороший аккумулятор.
Солнечные коллекторы пока еще не стали привычным атрибутом.
Между тем, это позволило бы электрофицировать дом и сделало покупку электрокотла рентабельным.
Кроме выбора котла надо продумать схему, позволяющую подавать тепло и иметь горячую воду во всем доме и на каждом этаже.
Схема подачи горячей воды, отопления
Совмещение двух систем становится более целесообразно, потому второй контур присутствует во многих современных нагревателях:
- ГВС позволяет использовать практически все виды котлов. Мощность рассчитывается исходя из площади дома. Если он имеет от 60 до 300 квадратных метров. то вполне достаточно использовать 25-35 Квт, а от 300 до 1200 – 35-100 кВт. Замкнутый цикл позволяет использовать как воду, так и антифриз. Хорошо подходит для проточных нагревателей, которые монтируют на стене и полу.
- Накопительный бойлер косвенного обмена достаточно популярен, так как установленный в нижней части электронагреватель может включаться по мере необходимости. В современных моделях в бойлер устанавливают проточный нагреватель вместо теплообменника. Вода нагревается очень быстро, так как насос подает ее в верхнюю часть. Двухконтурный котел послойного нагрева обойдется дешевле, он компактнее и потребует меньше времени для монтажа.
- Для горячего водоснабжения можно установить накопительный газовый нагреватель. Особенно это целесообразно в домах, где был установлен котел, работающий на твердом или жидком топливе, так как его лучше использовать для отопления.
- Чтобы обеспечить постоянную циркуляцию воды по дому от накопительного водонагревателя используют циркуляционный насос небольшой мощности. Горячая вода будет поступать одновременно на кухню и в ванную, при этом температура и напор будут примерно одинаковые.
- Для отопления лучше использовать двухтрубную систему. Постоянная циркуляция воды обеспечит тепло. Каждый радиатор должен быть оснащен краном, чтобы была возможность его отключить.
- Коллекторная система более сложная, так как предполагает подключение каждого радиатора и потребуется установить большое количество труб и коллекторный шкаф. Преимущество состоит в том, что удастся регулировать температуру в любой комнате и проще делать ремонт, поскольку не придется отключать отопление во всем доме.
Читайте также материал про коллектор, греющие кабели и как провести воду из колодца в дом.
При выборе проточного водонагревателя следует обратить внимание за какое время происходит нагрев и температуру. Если она будет только 25-35 градусов, то этот вариант вряд ли подойдет.
Мощность нагревателя, производительность которого составляет тринадцать литров в минуту при температуре 45-50 градусов Цельсия должна быть не менее 32 кВт.
Нельзя забывать и о таком параметре, как минимальная производительность, чтобы скорость потока воды была не меньше указанной величины, так как иначе прибор просто не включится. При выборе бойлера обращают внимание на объем, поскольку на каждого человека должно приходиться не менее 30 литров, а для обеспечения полного комфорта – 60 литров. Мощность нагревательного элемента должна составлять не менее 20 кВт.
Особенности монтажа газового котла для циркуляции и подогрева воды своими руками в доме
Для установки газового котла потребуется помощь специалистов, так как нужно подготовить соответствующие схемы, получить разрешения, установить вентиляцию и дымоход в случае необходимости. Между тем, основную часть работ можно провести, чтобы осталось только произвести подключение. Это касается как горячего водоснабжения, так и отопления в доме.
Пластиковые трубы значительно облегчают установку, так как они долговечные. прочные и не потребуют сварки. Нужно только рассчитать необходимое количество метров, приобрести фитинги,силикон, паклю, а также запасные крепления для труб и радиаторов. Из обязательных инструментов потребуется специальный паяльник и ножницы. Кроме того надо иметь перфоратор и шуруповерт, уровень имолоток, несколько разводных ключей, плоскогубцы, ножницы по металлу и т.д.
Подвесной котел должен находится от потолка на расстоянии не менее пятидесяти сантиметров. Для него и радиаторов используются только надежные крепежные детали. При обустройстве котельной стены и пол лучше облицевать огнеупорной плиткой и убедиться в том, что всегда есть свободный доступ.
Обязательно должен быть установлен дымоход и вентиляция. Циркуляционный насос не займет много места, но он обеспечит постоянный напор, горячая вода будет фактически сразу поступать без задержек.
При работе с пластиковыми трубами понадобится помощник, так как соединение происходит практически сразу и нельзя допускать перекосов. Сквозь стены придется пробить все отверстия, а затем замазать их цементным раствором. Радиаторы монтируют в последнюю очередь.
Надо постараться установить их на одном уровне. Расстояние от пола составляет не менее 10-15 сантиметров, а от стены от двух до пяти сантиметров. Запорная фурнитура и термодатчики позволят контролировать температуру и перекрывать движение воды.
Узнать больше о монтаже горячего водоснабжения своими руками вы можете, ознакомившись с видео
Важно помнить, что без определенных навыков лучше не браться за эту работу. Необходимо будет сделать правильный расчет. Главное – это схема, сначала необходимо создать проект и лишь затем приступать к монтажу.
Впрочем, в результате проблема с горячем водоснабжением и отоплением будет решена, поэтому овчинка выделки стоит. Широкий выбор нагревателей обязательно позволят найти подходящую модель.
Используемые источники:
- https://kotlobzor.ru/gazovye_kotly_s_bojlerom_nastennye/
- http://teplodom1.ru/domotopl/184-snabzhenie-doma-goryachey-vodoy-kak-sdelat-varianty-i-shemy.html
- http://oteple.com/kak-vybrat-gazovyj-kotel-dlya-vodosnabzheniya/
- http://stroy-block.com.ua/santehnika/548-kak-obespechit-dom-goryachey-vodoy-varianty-gvs.html
- https://postwater.ru/vodosnabzhenie/provod/goryachee.html
