В современном доме присутствуют жизненно необходимые коммуникации: электроснабжение, водопровод и система отопления. О последней и пойдет речь в этой статье. Рассмотрим. что такое гидроудар в системе отопления, причины его возникновения, способы предотвращения и снижения последствий после возникновения этого явления.
Что такое гидроудар?
При переходе теплоносителя из трубопровода одного диаметра в другой, при резком закрытии крана или столкновении жидкости с воздушной пробкой происходит процесс возникновения избыточного давления – это и есть гидроудар в системе отопления. Это явление длится доли секунды, но его сила может быть непредсказуема – в трубопроводе и так находится под постоянным давлением, а при гидроударе оно может подскочить во множество раз, и, если не выведет из строя магистраль, то будет постоянно снижать рабочий ресурс органов и приборов отопительной системы. В системах водоснабжения и отопления причины возникновения этого явления могут быть самыми разными и уровень последствий тоже непредсказуем.
Если попытаться дать однозначное определение гидроудару, то формулировка может звучать следующим образом – движущаяся в трубопроводе жидкость имеет кинетическую энергию и после столкновения с препятствием направляет свою энергию в обратную стороны, создавая высокое давление. Это давление действует на трубопровод и встречая какое-либо препятствие воздействует и на него. Это и есть гидроудар. Препятствием может быть переход из трубопровода одного диаметра в другой, клапана и шаркраны.
Гидроудары постоянно происходят в водопроводных системах, когда мы открываем и закрываем кран подачи воды. В системах отопления происходит тоже самое, но не так часто. Стоит отметить, что жидкость способна сохранять свое давление и накапливать энергию. Из-за этого в частных домах и квартирах случаются аварии. Особенно там, где в системах используют резиновые шланги в металлической обмотке. Наверное, многие из нас замечали, что такие шланги служат какое-то время, а потом рвутся. Это происходит из-за давления, которое копилось в системе и не уходило в общий водопровод из-за обратного клапана. Со временем давление превышало прочность шланга, и он давал течь.
Что такое гидроудар в системе отопления
Гидроудар в системе отопления многоквартирного дома случается не часто. Для жителей квартир проблема гидроудара стоит не так остро, как для владельцев частных домов, потому что ремонтом и обслуживанием этих объектов занимаются компетентные службы. Но все-таки стоит обратить внимание на гибкие шланги при установке водонагревателя, ведь ответственность и материальные затраты возлагаются на плечи жильцов городских квартир.
Гидроудары в системе отопления частного дома случаются гораздо чаще, поэтому жителям частного сектора стоит уделить особое внимание при проектировании и установке системы отопления в своем доме. А также использовать средства защиты от этого явления, которые будут описаны далее. Надеюсь доступно объяснил: что такое гидроудар в системе отопления.
Последствия гидроудара
Гидроудар воздействует на соединения труб, вентиля, клапана и прочие элементы системы. Очень часто возникает ситуация – отопление работает, греет дом, но жилец постоянно слышит щелчки или удары – это перепады давления в системе, которые разрушают элементы и рабочие органы. Иногда давление, которое резко повышается может превысить предел прочности трубопровода или их соединения. В этом случае возникает авария. Такое часто случается в система, совсем недавно запущенных в эксплуатацию.
Читайте также: Схема установки циркуляционного насоса для одно- и двухтрубной системы отопления
Авария может возникнуть при постепенном износе тепломагистрали и ее органов или же неожиданно от воздействия очень сильного скачка давления. В том и другом случае последствия гидравлического удара вызывают материальные расходы на устранение наводнения в доме и ремонт системы отопления. Чтобы не стать свидетелем такого происшествия нужно знать причины возникновения этого явления и принять меры по их устранению. Как правило, последствия после гидроудара могут быть разной тяжести начиная от поломки насоса заканчивая затоплением дома и затратами на ремонт после наводнения.
Гидроудар может повлечь за собой следующие неприятности:
- расходы на покупку новой мебели, которая пришла в негодность после затопления;
- затраты на ремонт пола или компенсация расходов на восстановление должного вида квартиры после потопа соседям нижнего этажа – если наводнение произошло в городской квартире;
- оплата услуг специалистов, восстанавливающих работоспособность отопительной системы после аварии;
- при прорыве трубопровода человек может получить ожоги в попытках устранить аварию;
- возможные траты на ремонт отопительной системы после восстановления ее работоспособности после аварии, ведь уплотнители и другие элементы были подвержены негативному воздействию давления и скорее всего частично утратили свой рабочий ресурс.
Гидроудар в системе отопления: причины возникновения
Магистраль отопления частного дома включает в себя множество элементов: трубопроводы разного диаметра, вентиля и прочие элементы, которые влияют на перепады давления теплоносителя. А также неправильный монтаж или комплектация приборов и устройств системы отопления может спровоцировать появления скачков давления.
Ни какое действие не происходит само по себе, а в случае с гидроударом не остается без последствий. Если произошел скачек давления, значит на это были причины. Самые распространенные из них:
- насос дал сбой в работе;
- в системе отопления присутствует воздушные пробки;
- запорная арматура (вентиль) слишком резко сработала и спровоцировала гидроудар в системе отопления;
- соединение разных по диаметру трубопроводов;
- засорение фильтров.
Насос может выйти из строя, не только из-за своего низкого качества, но и по многим другим причинам, например, при падении уровня воды в скважине или если он изначально был подобран неправильно. Существуют способы предотвратить гидравлический удар в системе отопления при отключении насоса, например, источник бесперебойного питания.
Воздушные пробки в системе отопления могут возникнуть не только в жилом частном доме, но и в многоквартирном. В первом случае это происходит, когда не полностью стравили воздух при запуске отопления. А в городской квартире можно слышать грохот от гидроударов при запуске горячей воды при наступлении отопительного сезона. Наверняка вы слышали звуки при запуске отопления – это и есть то самое явление. Для предотвращения прорыва труб в городских квартирах на ТЭЦ вашего города делают первый запуск теплоносителя под небольшим давлением и не очень высокой температурой. А с наступлением холодов повышают эти параметры.
Шаровый вентиль имеет такую конструкцию, что неизменно провоцирует возникновение скачка давления теплоносителя. Ведь закрытие происходит не плавно, как при использовании винтовых кранов, а резко. В результате вода сталкивается препятствием на своем пути из-за чего и происходит гидроудар.
Читайте также: Как правильно сделать выбор расширительного бака системы отопления, расчеты и особенности установки
Стыки разных по диаметру трубопроводов сами по себе являются препятствием на пути теплоносителя и слабым звеном во всей системе отопления. Эти места подвергаются воздействию потока теплоносителя и испытывают большие нагрузки. Именно в них чаше всего возникает течь.
Засорение фильтра препятствует нормальному функционированию насоса, что приводит к перепаду давления.
Что должно присутствовать в системе отопления частного дома, чтобы избежать гидроудар
Система отопления должна быть защищена от гидравлического удара, поэтому еще на этапе проектирования предусматривают наличие необходимых элементов. Все они применяются в комплексе. Стоит отметить, что ниже будет приведен список приспособлений, которые выбираются исходя из особенностей отопительной системы: тип насоса, квартира или частный дом, диаметры и протяженность трубопроводов. Полностью подобрать весь комплект устройств и приспособлений может только профессионал, изучивший особенности вашего дома.
- специальная запорная арматура с плавным закрытием – при закупке элементов отопительной системы стоит отдать предпочтение кранам с плавным закрытием. Это убережет систему от резкого скачка давления и теплоноситель будет более мягко воздействовать на трубопровод и арматуру при перекрытии кранов, что убережет от сильного гидравлического удара;
- автоматическая система регулирующая поток теплоносителя – насос с такой модернизации плавно пускает жидкость, тем самым боле бережно воздействует на систему отопления в целом. Работая в автоматическом режиме, такое приспособление самостоятельно регулирует подачу жидкости без участия человека;
- гидроаккумулятор (расширительный бачек) – это устройство должно обязательно присутствовать в системе отопления частного дома. Ведь оно компенсирует перепады давления, снижая нагрузку. Принцип его действия следующий: при гидроударе внутри бачка резиновая мембрана выдавливается водяным столбом. Этим компенсируется давление внутри отопительной системы;
- термостат с пружинным механизмом – принцип его действия идентичен гидроаккумулятору с той лишь разницей, что в роли компенсатора давления выступает не резиновая мембрана, а пружинный механизм;
- мембранный гаситель гидроударов – этот прибор устанавливается на горячую и холодную воды, для того чтобы гасить перепады давления при открытии и закрытии кранов. Принцип действия идентичен двум предыдущим приспособлениям.
Используя эти приспособления можно исключить возникновения гидроударов отопления частного дома, если применить их во время монтажа новой системы. Также существуют способы предотвратить возникновение этого явления в уже функционирующей системе.
<center></center>
Как нейтрализовать гидроудар в функционирующей системе отопления
Если отопительная система вашего дома включает в себя терморегулятор, то нужно участок трубопровода, который находится перед ним заменить на пластиковую или каучуковую трубку. Эта врезка будет растягиваться при воздействии на нее давления тем самым снижать нагрузку. Длина этого элемента должна быть от 20 см для небольших магистралей и доходить до полуметра при отопительных системах большого объема.
Если в вашей системе отсутствует гидроаккамулятор, то необходимо установить его. Ведь это устройство стоит на первом месте в рейтингу приборов защиты от гидроудара.
Как избежать затопления дома от гидроудара?
- использовать только качественную запорную арматуру с плавным ходом;
- прибегать к услугам действительно профессиональных специалистов при проектировании, монтаже и запуске в эксплуатацию системы отопления;
- применять компенсирующие давление приспособления;
- не использовать гибкие шланги.
<index>
Владельцы частных квартир и домов часто слышат в обустроенном отопительном трубопроводе резкие, отчетливые удары. Этому явлению многие не уделяют должного внимания, но исход ситуации может быть самым разным. Специалистам часто приходится устранять результаты разрушения важных деталей.
В некоторых случаях не исключено травмирование жильцов. Гидроудары в обустроенной системе отопления являются главной причиной большинства поломок и разрушения теплотехнического оснащения. Качественное и своевременное решение этого вопроса имеет огромное значение для стабильной и безотказной работы системы.
Краткое описание
Весьма распространенный гидравлический удар в обустроенной системе качественного отопления представляет собой своеобразное явление, которое базируется на нормах динамики разных веществ. Само проявление отличается тем, что при периодическом изменении скорости движении потока рабочей жидкости наблюдается повышение показателей давления. В качестве главного теплоносителя выступает вода, основным показателем которой является несжимаемость. В период циркуляции заправленного теплоносителя по трубопроводам и нагревательным элементам на его пути могут возникать различные гидравлические препятствия. В большинстве случаев это повороты, резкие перепады диаметра трубопроводов, а также арматура запорно-регулирующего типа.
Внимание! Гидроудар может спровоцировать только внезапное возникновение больших препятствий. В такой ситуации скорость потока быстро снижается, а уровень давления в зоне препятствия существенно возрастает.
В созданных неблагоприятных условиях теплоноситель может повредить те элементы, которые представляют потоку сильное гидравлическое сопротивление. Это могут быть конвекторы, повороты труб, различные приборы, радиаторы и даже теплообменники котлов.
Авария вполне может возникнуть в результате постепенного износа эксплуатируемой конструкции и ее элементов либо в результате внезапного воздействия сильного скачка показателей. Во всех ситуациях последствия гидроудара влекут за собой материальные растраты на ликвидацию протечки. Чтобы самому не оказаться в такой ситуации следует понимать базовые причины образования гидроудара. Последствия аварии всегда непредсказуемые, начиная от самой обычной поломки циркуляционного насоса и заканчивая масштабным затоплением всего дома. Все зависит от качества и мощности системы.
Основные причины возникновения
Специфический гидравлический удар в функционирующей обогревательной системе может произойти по разным причинам. Классическая магистраль обогревания частного дома обязательно состоит из самых разных конструктивных деталей: трубопроводы разного размера, а также многие другие элементы, которые оказывают большое воздействие на перепады давления жидкости. Экспертами неоднократно было замечено, что непрофессиональная сборка устройств и некачественный монтаж отопительной системы могут послужить основной причиной больших скачков давления. К основным причинам можно отнести следующие моменты:
- Засорение установленных фильтров.
- Во время работы ранее исправный насос дал неожиданный сбой.
- Мастер соединил разные по диаметру трубы.
- Слишком быстро сработал вентиль, что и спровоцировало сильный гидроудар.
- В используемой отопительной установке присутствуют пробки.
Циркуляционный агрегат может перестать выполнять основные свои функции из-за плохого качества деталей, а также по другим причинам. Это может быть снижение уровня воды в подземной скважине или неправильное определение основных рабочих параметров агрегата. Для избежания негативных последствий эксперты рекомендуют все же устанавливать источник гарантированного бесперебойного питания.
Отсеки завоздушенности в эксплуатируемой обогревательной системе могут возникнуть не только в классическом загородном доме, но и в высотном сооружении. В первом случае это происходит тогда, когда из труб стравили не весь воздух. А в квартире можно отчетливо слышать характерные звуки гидроударов в тот момент, когда осуществляется подача горячей воды с приходом холодов. Чтобы предотвратить прорыв труб на тепловой электростанции, первичная подача не горячего теплоносителя осуществляется под небольшим напором. Все параметры повышают только во время наступления холодов.
Конструкция шарового вентиля спроектирована так, что этот элемент неизбежно спровоцирует скачек уровня давления задействованного теплоносителя. А все дело в том, что закрытие осуществляется не постепенно, как в случае с винтовыми отпорными кранами, а очень резко. В результате этого вода неизбежно сталкивается с различными преградами.
Места соединения разных по размеру труб сами по себе являются слабым звеном. Эти фрагменты подвергаются воздействию быстрого потока жидкости, из-за чего постоянно испытывают огромные нагрузки. Даже засорение фильтра различными микрочастицами препятствует стабильному функционированию насоса, что чревато большим перепадом давления.
Защита установки от негативного воздействия
Специалисты привыкли использовать проверенные временем способы защиты от гидравлического удара. Еще на первом этапе проектирования эксперты предусматривают наличие всех необходимых рабочих узлов и деталей, которые применяются только в комплексе. Итоговый выбор элементов защиты зависит от особенностей обустроенной отопительной системы: площади жилища, типа насоса, протяжности и диаметра труб. Максимально рационально подобрать весь набор устройств может исключительно профессионал, который предварительно изучил все нюансы объекта недвижимости.
В видеоролике представлена полезная информация о том, как правильно и эффективно бороться с гидроударами:
<center></center>
Постепенное перекрытие системы
Это одно из самых главных требований при старте и последующем отключении обогревательной установки. Все оптимальные параметры подробно описаны в базовых сопроводительных документах. Вся причина в том, что накопленная энергия гидроудара в связи с повышенной прочностью стенок труб может воздействовать не всей своей мощностью.
Эта особенность достигается за счет молниеносного изгибания в нужную сторону. При равной итоговой силе удара показатель мощности влияния на определенный участок системы будет существенно снижаться. Благодаря плавному включению специалистам удается существенно продлить по времени скорость нарастания давления, минимизировав вероятность повреждения отопительной системы коттеджа или многоквартирного дома.
Совет! Те вентили, конструкция которых предусматривает довольно большой промежуток до финального момента перекрытия потока воды, монтируют еще на первом этапе установки заранее подготовленного оборудования.
Актуальность использования автоматических элементов
Такие устройства должны быть готовы к постепенной регулировке статического давления. Добиться желаемого результата можно в том случае, если выполнить установку насосов с понятной даже для новичков автоматической корректировкой числа оборотов. Также может помочь монтаж агрегатов с электронным типом управлением, которые производитель оснастил встроенным преобразователем.
Те наносы, которые укомплектованы автоматической регулировкой оборотов электрического мотора, выгодно отличаются от всех аналогов тем, что могут плавно увеличивать и понижать давление в эксплуатируемом трубопроводе. Высокоточное программное обеспечение выполняет две важные функции: самостоятельно регулирует интенсивность подачи напора, а также отслеживает изменение показателей жидкости в водопроводе.
Комплексная модернизация
Профессиональный подход предполагает монтаж высококачественного оборудования, работоспособность которого всецело направлено на нейтрализацию воздействия повышенного давления. Приобретать устройства нужно только после того, как специалист оценил все параметры системы. Несоответствие эксплуатационных характеристик оборудования и обогревательной установки чревато преждевременным выходом из строя дорогостоящих деталей.
Внедрение амортизаторов
Реализуемые сегодня гидроаккумуляторы и гасители способны одновременно выполнять сразу несколько важных функций. Они не только собирают жидкость, но и устраняют лишний объем воды из системы, а также помогают предотвратить различные нежелательные проявления. Гидроаккумуляторы выполняют все функции компенсирующих агрегатов. Устанавливают их только по направлению основного потока воды на тех отсеках отопительного контура, где особенно велика вероятность внезапного снижения или подъема уровня измеряемого давления.
Своеобразный гаситель, а также гидроаккумулятор на практике представляют собой вместительную колбу из стали, в которую легко может поместиться до 35 литров жидкости. Они включают в себя сразу две разделенные долговечной каучуковой либо резиновой перегородкой секции. В случае повышения давления все гидроудары перенаправляются в резервуар. Благодаря изгибанию задействованной мембраны в момент резкого поднятия показателей специалистам удается достичь эффекта принудительного расширения контура.
В роли амортизирующих элементов выступают трубы, которые изготовлены из термоустойчивого армированного каучука либо эластичного пластика. Чтобы добиться желаемого эффекта, вполне достаточно задействовать изделие длиной 35 сантиметров. Если трубопровод отличается большой протяжностью, то и участок амортизатора нужно увеличить минимум на 12 см.
Применение защитных элементов
Диафрагменный тип этого агрегата крепят на отводе трубопровода в максимальной близости к насосу. За счет этого при повышении давления можно беспрепятственно выпускать необходимое количество теплоносителя. Во многом активация защитного клапана зависит от модели и фабрики-изготовителя.
Это может быть функция на основе электричества либо инновационное устройство быстрого принципа действия. Срабатывание устройства происходит в тот момент, когда давление превысило безопасный порог. Такой подход защищает модернизированную насосную установку при случайной остановке агрегата. Большой скачок давления опасен для системы, из-за чего клапан полностью открывается, а после постепенного снижения показателей регулятор постепенно закрывается.
Доукомплектация терморегулирующего клапана
Эта вспомогательная деталь представляет собой компактную трубку. Итоговый просвет может варьироваться от 0.2 до 0.6 миллиметров. Шунт монтируют по направлению циркулируемой жидкости. Основная задача детали – постепенно снижать давление при выявлении перегрузок. При проектировании автономных систем обязательно используют метод шунтирования, так как только в этом случае можно оградить новый трубопровод од поломки.
Этот эффект обусловлен тем, что в износившихся трубах присутствует ржа и другой мусор, который является серьезной преградой на пути к достижению желаемого результата. Именно по этой причине во время использования шунта на самом выходе в обустроенный отопительный контур желательно установить высококачественные водяные фильтры.
Применение профессионального термостата с суперзащитой
Это устройство является своеобразным предохранителем, непрерывно отслеживающим давление в системе. Этот элемент не позволяет установке функционировать после того, как основной показатель достиг критической границы. Термостат укомплектовывают своеобразным пружинным механизмом, который размещен между клапаном и сверхпрочной термической головкой.
Его срабатывание происходит в тот момент, когда параметр давления превысил допустимые пороги. В такой ситуации клапан просто не сможет полностью закрыться. Крепить термостаты нужно исключительно по обозначенному на корпусе направлению.
Основные меры профилактики
Кроме строгого соблюдения всех установленных эксплуатационных правил, предотвратить возникновение аварии можно, если своевременно и регулярно проводить ряд профилактических действий. Вся причина в том, что в главной системе обогрева или водоснабжения абсолютно все процессы тесно связаны между собой. Непредвиденный пользователем гидроудар является всего лишь финальным деструктивным этапом, который вполне может привести к различным негативным последствиям. Все это происходит на фоне относительно плохого технического состояния годами используемых труб.
Перепады величины давления и возникающих вибраций только способствуют образованию различных трещин в толще металла. Со временем возникают более серьезные дефекты, которые после наступления гидроудара мгновенно проявляются на участках слишком высокого внутреннего напряжения. Это могут быть различные места изгибов, механические соединения и даже сварочные швы.
Профилактические манипуляции включают в себя следующие этапы:
- Своевременная проверка давления за эластичной мембраной эксплуатируемого расширительного сосуда. Если в ходе этой процедуры мастер обнаружит неудовлетворительные результаты, то без качественной корректировки эксплуатировать систему запрещено.
- Проверка работоспособности задействованных групп безопасности. Это касается отводчика воздуха, предохранительного клапана, а также классического манометра.
- Контроль положения вентилей задействованной запорно-регулирующей металлической арматуры.
- Периодическая проверка состояния всех фильтров. Эти элементы отвечают за задержку мелкого песка, классической накипи, фрагментов ржавчины. В случае необходимости мастеру нужно выполнить прочистку и последующую промывку фильтров.
- Тестирование используемой системы на наличие утечек. Также нужно проверить степень износа всех элементов.
Многие эксперты рекомендуют заменить классическую жесткую трубу пластиковым изделием. Оно более эластично в применении и способно быстро расширяться под воздействием давления. Но нужно быть аккуратными, так как не исключена разгерметизация стыков.
Профессиональный подход к профилактике, которая направлена на всеобщее поддержание оптимального состояния отопительной и водонагревательной системы, обязательно включает в себя элементарные виды работ. Оставлять без внимания этот этап не рекомендуется. Это связано с тем, что ремонт отопления в частном доме влечет за собой большие траты финансов и свободного времени. Все описанные меры защиты будут эффективными в том случае, если подходить к работе комплексно. Только в такой ситуации можно нейтрализовать различные нежелательные последствия и продлить срок слаженной работы системы.
Заключение
Формируемый гидроудар считается частым явлением, в результате которого может серьезно пострадать вся установка. Основная задача специалиста – постараться быстрее и качественнее устранить возникшую проблему. Повторный гидроудар чреват тем, что установленные ответственные агрегаты быстро выйдут из строя, из-за чего на ремонт придется потратить гораздо больше личных сбережений.
Только соблюдение мер профилактики, и установка высококачественного современного оборудования позволяет минимизировать вероятность возникновения чрезвычайных ситуаций. Благодаря этому сохраняются в целостности все коммуникации, а также исключается вероятность травмирования жильцов квартир и частных домов.
Больше интересной информации можно узнать из видеоролика:
<center></center></index>Поделиться ссылкой
Нужные товары
Всего более 200 товаров в каталоге
Каталог товаров
- Душевые кабиныДушевые боксыДушевые уголкиДушиВанныПоддоныТрапы и лоткиЛюки сантехническиеУнитазыБидеПиссуарыИнсталляцииРаковиныКухонные мойкиСмесителиКомплектующиеПолотенцесушители
- Газовые котлыЭлектрические котлыТвердотопливные комбинированные котлыЖидкотопливные котлыАвтоматика для котловГорелки для котловДымоходы для котловДополнительное оборудование для котловСтабилизаторы напряжения и ИБП
- Комплекты оборудования
- Биметаллические радиаторыАлюминиевые радиаторыПанельные радиаторыСтальные трубчатыеКонвекторы напольныеКонвекторы встраиваемыеЭлектрические конвекторы и радиаторыКонвекторы газовыеИнфракрасные обогревателиТеплый плинтусЧугунные радиаторыКомплектующие для радиаторовКомплектующие для встраиваемых конвекторовКомплектующие для напольных конвекторовТеплоносители
- Скважинные насосыКолодезные насосыЦиркуляционные насосыНасосные станцииДренажные насосыКанализационные установкиПоверхностные насосыФекальные насосыАвтоматика для насосовКомплектующие для систем водоснабжения
- Электрические накопительные водонагревателиЭлектрические проточные водонагревателиБойлеры косвенного нагреваГазовые накопительные водонагревателиГазовые проточные водонагреватели (Газовые колонки)Комбинированные водонагревателиКомплектующие для бойлеров косвенного нагрева
- Электрический теплый полВодяной теплый полКомплектующие для электрического теплого полаКомплектующие для водяного теплого полаПлиты теплоизоляционные для теплого полаКабели для обогрева труб
- ГидроаккумуляторыЕмкости для водыРасширительные бакиМембраны
- ГазгольдерыБаллонные установки
- СептикиДополнительное оборудование для септиков
- Полипропиленовые трубыТрубы из сшитого полиэтиленаДренажные трубыМедные трубыТрубы ПНДГибкие подводкиКанализационные трубы (внутренние)Канализационные трубы (наружные)Оборудование для работы с сшитым полиэтиленомКрепежМеталлопластиковые трубыОборудование для сварки трубКомплектующие к сварочным аппаратам
- Полипропиленовые фитингиСредства герметизацииФитинги резьбовыеКанализационные фитингиМеталлопластиковые фитингиФитинги для дренажных трубФитинги для труб из сшитого полиэтиленаФитинги для медных трубФитинги для ПНД труб
- Термостатические элементы и головкиАрматура безопасностиФитинги коллекторныеАрматура для подключения бытовой техникиБалансировкаОбратные клапанаКоллекторыКраныСетчатые фильтры грубой очисткиМодули быстрого монтажаШкафы коллекторныеСервоприводы
- Каминные облицовкиБанные печиТопкиАксессуары для каминовДровяные каминыЭлектрические камины
- Счетчики водыТеплосчетчикиСчетчики газаАвтоматика для счетчиковКомплектующие для счетчиков
- Плиты теплоизоляционныеРулонная теплоизоляцияТрубная теплоизоляция
- Фильтры для водыСистемы очистки воды для загородных домовФильтры для питьевой водыКартриджи и комплектующиеФильтры для воды грубой очистки
- Защита от протечек
- Мобильные кондиционерыСплит системы
- Запчасти для котлов
- Электрогенераторы бензиновыеЭлектрогенераторы газовыеЭлектрогенераторы дизельные
×Заказ по спискуВы можете отправить заказ по заранее составленной смете
Трубы из сшитого полиэтилена армированные
Полипропиленовые полипропиленовые трубы для отопления
Полипропиленовые трубы алюминием
Трубы из сшитого полиэтилена Valtec для отопления и горячей, холодной, питьевой воды
Полипропиленовые полипропиленовые трубы для отопления и горячей, холодной, питьевой воды стекловолокном
Полипропиленовые трубы для отопления и горячей, холодной, питьевой воды стекловолокном
Полипропиленовые полипропиленовые трубы для холодного водоснабжения
Полипропиленовые трубы Pro Aqua для отопления и горячей, холодной, питьевой воды российские
Металлопластиковые трубы для горячей или холодной воды российские
Полипропиленовые трубы для отопления и горячей, холодной, питьевой воды итальянские
Последствия гидроударов
Частично об этом сказано: разрывы труб и соединений, вызывающие протечки в системе, а то и потоп, если аварийная ситуация своевременно не устранена. Причем иногда достаточно лишь одного, но сравнительно мощного гидроудара. Например, при повышенном износе труб.
Не говоря уже о вероятных скандалах с соседями, живущими этажами ниже, денежной компенсации нанесенного ущерба, есть и еще значимый фактор, не всеми учитываемый. В жилом секторе с центральным отоплением, водоснабжением разрыв на магистрали из-за гидроудара может привести к ЧП с полным отключением системы. Ну а о неудобствах на период устранения аварии говорить не приходится: воду придется набирать из колонки или цистерны, которую подгонят коммунальщики, а пользоваться унитазом однозначно не получится.
Способы исключения риска гидроударов
Какой-то единой рекомендации, методики не существует в принципе. Защита от гидравлического удара в системе отопления, водоснабжения обеспечивается комплексно.
В автономном контуре
- Грамотное проектирование. Учитывая возможные негативные последствия, лучше заплатить профессионалам, чем потом тратить деньги, время и нервы. Такой подход снижает риск появления гидроударов примерно на 75%.
- Плавное управление запорной арматурой. Тем более, если жидкость в трубу поступает под большим давлением. Это характерно для нижних этажей многоквартирных домов и частных строений, подключенных к центральной системе.
Нивелировать человеческий фактор можно установкой автоматических регуляторов скорости потока. Их недостаток в одном: зависимость от эн/снабжения. Но так как в частных строениях всегда предусмотрено резервирование по эл/питанию, данный минус всерьез рассматривать не стоит.
Правильный выбор демпферного устройства. Для систем отопления это расширительный бак, водоснабжения – гидроаккумулятор. Изделия этих групп отличаются характеристиками, а, следовательно, и возможностями по предотвращению гидроударов.</li>
РБ и ГА внешне схожи. К тому же не все производители придерживаются общепринятых норм цветового оформления корпусов сосудов. При покупке желательно проконсультироваться со специалистом, иначе несложно и перепутать.
Уменьшение избыточного давления. Это касается главным образом водопровода. Снизить сильный напор в магистрали можно установкой в ней предохранительного клапана. </li>Монтаж «эластичного» участка схемы. Один из простейших и недорогих способов нивелировать гидроудар. Отрезок трубы из специального каучука (для отопления – термостойкого) компенсирует повышение давления в системе за счет растяжения стенок. Как правило, для автономного контура небольшой протяженности вполне достаточно, чтобы избежать гидроударов. </li></ul>
В квартире
- Использование в качестве запорной арматуры вентилей. В отличие от шаровых кранов они не способны мгновенно блокировать канал протока жидкости, а потому и не инициируют гидроудары.
- Своевременное стравливание воздуха. Его пузыри в радиаторах, трубах могут появиться и в отопительный период, а потому нужно следить за работой системы и сразу же принимать меры.
Задача существенно упрощается, если заменить традиционные чугунные батареи на радиаторы современных модификаций с встроенным воздухоотводчиком. Такие отопительные приборы не требуют внимания со стороны собственника, так как удаляют попавшие в систему пузыри в автоматическом режиме.
Установка на трубу водопровода дополнительных элементов: гасителя, в ряде случаев – небольшого гидроаккумулятора. Для систем отопления эффективной защитой от гидроударов являются термостатические клапана. Но любая «модернизация» в домовом контуре делается только после консультации с инженером УК! </li></ul>
Вывод
Вопрос предотвращения гидравлических ударов в системе должен быть в сфере внимания любого собственника, будь то многоэтажный дом или частное строение. Если аварийная ситуация возникнет в зимний период, то проблем будет в избытке. Время на устранение неисправности значительно возрастает, особенно если разрыв произошел на участке магистрали, проходящем по территории, в мерзлом грунте. Понятно, что гидроудар лучше предотвратить, чем заниматься восстановлением работоспособности жидкостной коммуникации. На возмещение ущерба от аварии придется потратить и время, и деньги, а в ряде случаев весьма большие.
Хотите исключить риск появления гидроударов в контурах отопления и водоснабжения? Обращайтесь в «АЛЬФАТЭП». Наши специалисты подготовят проект инженерной системы, подберут необходимое оборудование. В интернет-магазине alfatep.ru продукция известных заводов-изготовителей по их ценам – качество гарантировано. Задать интересующие вопросы, оставить заявку можно по телефону 8 (495) 109 00 95 – звонки по РФ бесплатные – или на сайте (раздел «Контакты»). Реальные цены, хорошие скидки и бонусы, кредитование клиентов, быстрая доставка товара: мы делаем все для удобства покупателей – обращайтесь.
—> ПоделитьсяТвитнутьПоделитьсяПоделитьсяПоделитьсяЖители частных домов и квартир в многоэтажных домах часто слышат в трубопроводах отопления глухие или резкие, отчетливые удары, стук. Казалось бы – этому явлению можно не уделять особого внимания. На самом деле последствия этого явления могут не только разрушить трубопроводы и радиаторы, но и нанести травмы самим жильцам. Гидроудар в системе отопления служит причиной большинства поломок и разрушения теплотехнического оборудования. Что же делать, как избавиться от гидравлических ударов в системе отопления? Решение этого вопроса имеет огромное значение для сохранности оборудования и коммуникаций комплекса отопления. Если в централизованном отоплении меры по локализации этого явления предпринять сложно, то гидроудары в системе отопления жилого частного дома можно предотвратить.
Что значит гидроудар
Гидравлический удар (гидроудар) – физическое явление, характеризующееся резким повышением гидравлического давления на отдельном участке жидкостной системы, вызванном значительным изменением скорости потока.
В системах отопления основным видом теплоносителя является вода. Вода является несжимаемой по определению, как и подавляющее большинство жидкостей. При движении потока на его пути могут образоваться препятствия. Причем для возникновения гидроудара препятствие должно возникнуть неожиданно. При возникновении преграды жидкость теряет скорость, градиент которой стремится к нулю.
При остановке объема жидкости на него продолжает действовать сила нагнетания устройства, осуществляющего циркуляцию воды. Под воздействием силы нагнетания на участке поднимается гидравлическое давление жидкости. Давление воздействует на стенки трубопроводов, сосудов.
При резком устранении преграды движения жидкость устремляется в зону наименьшего сопротивления и давления. При этом она приобретает огромную скорость за счет разницы давлений в точке высокого давления и в свободной зоне. Жидкость двигается с большой скоростью, при этом за счет своей несжимаемости может повредить элементы и конструкции системы отопления. Сила нанесенного удара зачастую намного превышает силу удара молотком наотмашь. Поэтому сильные гидроудары могут разрушить металлические изделия и устройства. При этом происходит разгерметизация коммуникаций и возникает опасность получения ожогов горячей водой.
Причины возникновения
Различают несколько основных причин возникновения гидроударов в системе отопления, среди них можно выделить следующие:
- Резкое открытие (закрытие) запорной арматуры;
- Наличие в системе воздушных пробок;
- Резкое сужение трубопровода;
- Изгиб трубопровода;
- Резкое изменение режима работы насоса – пуск или остановка.
Резкие манипуляции с запорной арматурой – открытие или закрытие – приводят к мгновенному изменению давления в зоне устройства. При закрытии повышается давление на арматуру и ее соединительные элементы. При этом часто повреждаются уплотнения резьбовых соединений, межфланцевые прокладки, а при высоком давлении – элементы запорного устройства.
При быстром открытии в зоне за арматурой имеется область низкого давления. Жидкость мгновенно устремляется в нее, приобретая большую скорость. В этом случае разрушению подвержены элементы, расположенные после арматуры. Особенно подвержены гидроударам участки с большим гидравлическим сопротивлением – изгибы трубопроводов, отопительные приборы (радиаторы, конвекторы и так далее).
Наличие воздушных пробок в системе обусловлено ее неверной конфигурацией, ошибками при монтаже. В результате ошибок монтажа не соблюдается нормативный уклон коммуникаций, образуются «мешки» и «мертвые зоны». На этих участках часто образуются воздушные пробки.
Жидкость останавливается перед пробкой, давление начинает расти. Жидкость постепенно сжимает воздушный объем и при достижении определенной величины давления прорывает препятствие. После этого она движется с большой скоростью в зону пониженного давления, нанося повреждения элементам системы.
При резком сужении трубопровода вода также приобретает высокую скорость. Сужение может быть создано при сооружении сети или в результате образования прочных отложений (накипи и так далее). Изменение диаметров трубопроводов отопления должно происходить плавно по длине.
Частая причина гидроударов – смена режима работы циркуляционного насоса. Особенно часто гидроудары происходят при пуске насоса (особенно на высокой скорости). При этом жидкость приобретает скорость и движется по коммуникациям, имевшим до этого гидростатическое давление. При пуске вода приобретает динамическую составляющую давления, это увеличивает ее скорость.
При остановке насос становится естественным препятствием на пути воды. Давление перед ним увеличивается, происходит проброс порций рабочей среды через рабочее колесо.
Гидроудары – постоянное явление в системах парового отопления. Они обусловлены разным фазовым состоянием пара и воды. Поэтому коммуникации паровых комплексов выполняются из металлов с повышенной толщиной стенки.
Основные способы защиты
Для защиты материалов, оборудования и коммуникаций от гидравлических ударов применяются следующие способы:
- Установка терморегуляторов со встроенным шунтом;
- Вставки из пластичного материала;
- Установка мембранных устройств;
- Управление режимами работы насоса по данным датчика давления в системе;
- Общие профилактические мероприятия.
В качестве запорной арматуры устанавливают терморегуляторы со встроенным шунтом. Шунт – трубка малого диаметра, пропускает излишки теплоносителя при повышении давления.
Стальные элементы чаще всего подвержены разрушению от гидроударов вследствие жесткости конструкции, отсутствии амортизирующего эффекта. Для создания амортизатора часто врезают небольшие участки из полимерных труб, обладающих хорошей гибкостью. При гидроударе они компенсируют ударное усилие изгибом, при этом не повреждаются.
Гидроаккумуляторы и расширительные баки также неплохо справляются с повышением давления, принимая его излишек на себя. Мембрана, выполненная из резины или полимера, изгибается, сжимает воздух воздушной камеры. В освободившееся пространство поступает вода из отопления, снижается общее напряжение в системе по давлению.
Циркуляционные насосы оснащают системой управления работой по давлению. Датчик контролирует давление воды в сети. При повышении значения он подает команду на снижение числа оборотов насоса. Такая система применима для насосов с частотным регулированием скорости вращения рабочего колеса.
Общие профилактические мероприятия по предотвращению гидроударов и их последствий:
- Производить плавное управление запорной арматурой;
- Включение насосов производить на низкой скорости;
- Проверять работоспособность воздухоотводчиков и предохранительных клапанов;
- Своевременно, регулярно стравливать воздух из оборудования;
- Регулярно производить визуальный осмотр на предмет целостности конструктивных элементов отопления;
- Контролировать целостность мембраны экспанзоматов.
Гидравлические удары – частое и опасное явление в сетях отопления. Своевременное их предотвращения спасет отопительные коммуникации и оборудование от повреждений, сохранит их целостность и работоспособность.
<index>
Гидроудар
Причины его возникновения и последствия
Внешним проявлением гидроудара в системе отопления будут стуки и щелчки. Причиной этого служит возникновение препятствий на пути движения воды. Как и всякая жидкость, она является практически несжимаемой и обладает определенной массой и инерцией. Если на ее пути возникает препятствие, то из-за отсутствия возможности двигаться дальше, а вода не может остановиться мгновенно, в системе резко повышается давление.
Когда это происходит достаточно часто и система не обладает необходимым запасом прочности, то вполне возможно, вам скоро потребуется ремонт отопления в доме. Конкретной причиной возникновения гидроудара может быть:
- поломка или отключение циркуляционного насоса;
- появление в системе воздуха;
- быстрое закрытие вентилей, останавливающее поток жидкости.
Приведенный ниже рисунок поможет понять возможные причины его возникновения, причем последняя из приведенных встречается наиболее часто. Стоит отметить, что использование шаровых кранов для перекрытия труб недопустимо.
Причины возникновения гидроудара
На сколько повысится давление, степень возможного повреждения и, значит, какой потребуется ремонт системы отопления, будет зависеть от места возникновения препятствия и длины трубопровода. Если это произойдет в начале длинного участка, то величина повышенного давления будет меньше, если в его конце – то больше.
Рекомендуем к прочтению:Поиск по сайту otoplenie-doma.org
Немного о ремонте системы
При постоянном возникновении перенапряжений в системе, как уже говорилось, возможно ее повреждение. Большую нагрузку будут испытывать жесткие детали системы, резьбовые соединения и сам трубопровод. Итогом этого может быть как утечка воды из системы отопления через резьбовые соединения, так и разрушения трубопровода и элементов отопления, например такие, как показанные на фото ниже.
|
|
|
Прорыв трубы от гидроудараРекомендуем к прочтению:
Разрыв ребра батареи отопленияИ если устранение течи в системе отопления, приведенное на первом рисунке, осуществляется достаточно просто, то от разрушений, показанных на втором, можно избавиться только заменой радиатора. Существуют определенные правила эксплуатации, позволяющие отстрочить ремонт системы отопления в загородном доме, а то и вовсе его избежать. Самым простейшим приемом является плавное перекрытие кранов. За счет этого общая энергия гидроудара, растягиваясь во времени, не способна нанести существенных повреждений системе.
Модернизация и изменение системы
Многие проблемы, связанные с гидроударом, вызваны недостатками самой системы. Одной из причин, например, может быть стыковка труб большого размера с трубами меньшего диаметра. Возникающее при этом сопротивление препятствует свободному прохождению жидкости и способствует повышению давления. Устранить подобное можно, если выполнить капитальный ремонт системы отопления. В ходе его проведения надо предусмотреть ряд мер, значительно улучшающих ее возможности противостоять гидроудару. Среди них стоит отметить:
- амортизирующие устройства, представляющие собой отрезки эластичного пластика, устанавливаемые перед термостатом вместо жесткой трубы;
Гаситель гидроударов Valtec CAR-19
- введение шунта со специально выполненными отверстиями, позволяющего уменьшить возникающее давление;
- использование специальных термостатов с защитой от гидравлических ударов.
Это лишь некоторые меры, позволяющие снизить последствия и возможность возникновения гидроудара. Определившись с ними, может быть составлена смета на ремонт системы отопления.
Настройка системы отопления
Это является одним из обязательных этапов работ по созданию обогрева. Настройка должна выполняться и после монтажа, и когда проведен ремонт отопления в частном доме. В ходе всех этих работ возможны разные ситуации, и отнестись к ним надо очень внимательно. Задача, как настроить систему отопления, во многом связана с устранением недостатков и ошибок, допущенных при проектировании и выполнении монтажа. В конечном итоге благодаря этому система станет более экономичной, долговечной и легко управляемой.

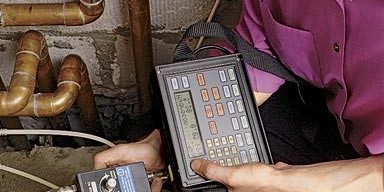

Балансировка системы отопления
На первом этапе необходимо проверить и при необходимости изменить толщину труб в разводке. С этим достаточно просто ошибиться, особенно если применяется естественная циркуляция. Когда система уже работает, то такие изменения выполняются при модернизации или в случаях, предусматривающих серьезный ремонт системы отопления. Кроме того, проверяются остальные элементы системы, а также соответствие и правильное использование оборудования и заполнение системы нужным количеством воды.
Если нет циркуляции в системе отопления, то скорее всего, где-то образовалась воздушная пробка. После ее устранения все должно работать в штатном режиме.
В тех случаях, когда происходит плохая циркуляция в системе отопления, порой достаточно просто прочистить фильтр перед отопительным котлом, чаще всего это решает проблему. Такой результат в первом приближении позволяет считать, что система работает, и можно приступать к ее балансировке и регулировке температуры.
Правильный монтаж, использование соответствующего оборудования и выполнение несложных требований эксплуатации системы отопления обеспечат ей долгий срок службы и позволят избежать неприятностей, связанных с сопутствующими явлениями, например таким, как гидроудар.
</index>Используемые источники:
- https://montagtrub.ru/gidroudar-v-sisteme-otopleniya-prichinyi-posledstviya/
- https://laminatepol.ru/30934-osnovnye-prichiny-vozniknoveniya-gidroudara-v-sisteme-otopleniya-nedvizhimosti.html
- https://alfatep.ru/article/truby/gidroudar_v_sist_vod_i_otop/
- https://pechiexpert.ru/gidroudar-v-sisteme-otopleniya/
- https://otoplenie-doma.org/gidroudar-v-sisteme-otopleniya.html
