Газогенератор на дровах своими руками: как сделать для отопления дома, устройство, схема и видео

<index>

Электрогенераторы в последнее время становятся все более востребованным товаром. Они нужны для автономного электроснабжения в различных ситуациях. Электрогенератор на дровах даст возможность получить электрический ток практически в любом месте. Устройство состоит из топки и элемента, преобразующего тепловую энергию в электрическую. Этот элемент нагревается с одной стороны и охлаждается с другой. В результате происходит выработка электричества. Фактически, это печь с элементом-преобразователем энергии.

Кому нужен дровяной электрогенератор

Электрогенератор, работающий на дровах, больше всего подходит для обеспечения резервного источника питания на даче или в небольшом доме, а также как основной автономный источник электричества в походе или во время отдыха на природе.

Кроме выработки электричества печь-генератор выполняет основную функцию — нагревает помещение, кроме того, на ней можно приготовить еду и вскипятить воду.

Плюсы и минусы устройства

Как у любого устройства, у электрогенератора на дровах есть свои преимущества и недостатки. Сравнив их, можно понять, насколько вам необходима такая печь и какую именно выбрать.

Преимущества

Возможность обогрева помещения до 50 м³ и приготовления пищи,
Компактность,
Длительный срок службы,
Возможность использовать не только дрова, но и древесные отходы,
Невысокая стоимость энергии,
Возможность изготовить своими руками.

Читайте так же: Устройство и принцип работы винтового компрессора

Недостатки

Высокая цена готовой печи-генератора,
Низкая мощность (примерно 50-60 Вт) и напряжение в сети (12 вольт).

Можно подключить радиоприемник или портативный телевизор. При необходимости можно с помощью инвертора получить и более высокое напряжение в сети, то есть привычные нам 220 вольт. Сегодня выпускаются разные модели дровяных генераторов: от компактных устройств весом до 1 килограмма, которые удобно брать с собой на природу, до автономных дровяных электростанций, вырабатывающих до 100 кВт, которые могут обеспечить электричеством небольшое производство.

Будьте внимательны при эксплуатации дровяных генераторов, ведь это устройства с «живым» огнем. Обязательно соблюдайте технику безопасности, особенно когда используете печи, созданные своими руками.

Обзор моделей

Купить дровяной электрогенератор можно в специализированных компаниях. Связаться с ними и получить исчерпывающую информацию удобно на сайтах этих компаний:

интернет-магазин AvtoStudio
сайт madrobots.ru,
компания Термофор.

Предлагаем вашему вниманию несколько моделей таких печей-генераторов, предназначенных для бытовых нужд.

Портативные модели

Они представлены щепочницами и грилями, оснащенными электропреобразующим элементом. Такая печка хороша в походе для разогрева еды, на ней можно согреть кружку чая, пожарить небольшой кусочек мяса и заодно зарядить гаджеты. На большее они не рассчитаны.

К примеру, печь BioLite CampStove способна работать на любом древесном топливе: веточки, щепки, шишки. Она выдает до 5 Вт мощности, оборудована USB. Чтобы вскипятить литр воды, достаточно совсем немного древесины, а займет это буквально 5 минут. Цена BioLite CampStove 9 600 рублей.

Индигирка

Печь Индигирка — это наиболее известная модель дровяных электрогенераторов. Эта печь отапливает помещение до 50 м³, весит 37 килограммов, выполнена она из жаростойкой стали и служит не один десяток лет. Объем топки – 30 литров. Выходное напряжение Индигирки — 12 вольт, максимальная выходная мощность — 50 Вт. Конечно, основное предназначение печи — обогрев, удобная чугунная конфорка позволяет приготовить пищу или согреть чай. В качестве электрогенератора печь в состоянии работать уже через 15 минут после розжига.

Читайте так же: Обзор бытовых электростанций

В комплект поставки входят

Кабель с зажимами «крокодил»,
Кабель с разъемом как у прикуривателя автомобиля,
USB 5 вольт.

Конечно, 50 Вт – это немного, однако 2-3 светодиодных лампы для освещения, 10 дюймовый телевизор и зарядку для мобильного телефона такой электрогенератор «потянет».

Индигирка 2

Это обновленная модель, которая немного больше по размерам и вырабатывает электричества на 10 Вт больше, то есть 60, что дает дополнительные возможности.

Стоимость такой печки порядка 30 000 — 50 000 рублей в зависимости от комплектации и поставщика.

Печи kibor с электрогенератором

Компания Kibor представляет две модели электрогенераторов на дровах. Первая модель весит всего 22 килограмма, объем топки у нее 30 литров, выходная мощность – 25 Вт. Стоит такая печь 45 000 рублей.

Более мощная модель способна вырабатывать 60 Вт. Она больше по размерам, весит 59 килограммов, а объем топки у нее 60 литров. Цена – 60 000 рублей.

Термоэлектрический генератор

Не обязательно покупать целую печь с электрогенератором. Можно приобрести отдельно термоэлектрический генератор, который монтируется на горячие поверхности, и приспособить его к уже имеющейся печи. Такой агрегат стоит порядка 15 000 рублей.

Изготовление своими руками

Производить электрогенераторы на дровах стали совсем недавно, поэтому цены на них довольно высокие. Это подстегивает умельцев делать такие приспособления самостоятельно. Основа генератора – элемент Петелье, то есть термоэлектрический преобразователь, который можно купить. Если вам нужна небольшая щепочница, то подойдет элемент Петелье, извлеченный из старого компьютера.

Репортаж про один из вариантов данного устройства

Читайте так же: Делаем самодельное зарядное устройство для автомобильного аккумулятора

А стоит ли игра свеч?

Пока дровяные печи с электрогенератором не очень популярны. Это объясняется их высокой стоимостью и малой выходной мощностью. Одни пользователи считают, что гораздо удобнее и выгоднее приобрести электрогенератор на бензине или дизельном топливе. Другие утверждают, что дровяной вариант выгоден, потому что в качестве топлива можно использовать совершенно бесплатные древесные отходы. В любом случае, при выборе электрогенератора нужно учесть все особенности ваших конкретных потребностей и условий.

</index>Поделиться:Рекомендованное вамОбзор стабилизаторов напряжения Ресанта 220ВДелаем сварочный полуавтомат своими рукамиИзготовление воздушного электрического компрессора 220 В своими рукамиРассматриваем сварочные аппараты марки Аврора

С помощью древесины можно не только разводить костер в лесу или топить камин в доме. Горящие опилки могут послужить сырьем для получения электричества, как бы странно это ни звучало. Производители отопительных приборов готовы предложить разнообразные модели электрогенераторов на дровах. Использовать древесину в качестве топлива не только удобно, но и довольно экономично.

1 Область использования</span></h2>

Для обогрева устройства этого вида используются повсеместно. Вырабатывать электричество из дров удобно в случаях:

1. Частых сбоев в центральной системе электроснабжения.
2. Отключения электричества при аварии.
3. При использовании оборудования малой мощности. Генератор будет выполнять функцию постоянного источника питания.

Стать полноценной заменой электрогенератора это устройство не сможет. Но его вполне допустимо использовать в качестве агрегата для домашнего хозяйства при обслуживании бытовых устройств. Отличным вариантом эта установка послужит для дачи, рыбалки или другого вида отдыха на природе. Везде, где нет централизованной системы электроснабжения, этот механизм будет незаменим.

‘ >Альтернативная энергия🏠 Электричество из дров🔥 Термоэлектрический генератор⚡ Элемент Пельтье💣РекомендуемСоздание экономного котла на дровах своими руками

2 Специфика работы и свойства</span></h2>

В основе работы твердотопливного генератора находится элемент Пельтье, который позволяет получить посредством температуры электричество. Он представляет собой электрический изолятор с покрытием из керамики. Работа сводится к принципу поглощения тепла с одной стороны и его отдачи с другой.

Конструкция внутри имеет один медный проводник и два полупроводника типов P и N. Напряжение на выходе из станции равняется 12 В. Если дополнить твердотопливный модуль прибором инверторного или конверторного типа, то в итоге допустимо получить 220 В.

Другой разновидностью этой установки является автоматизированная электростанция. Она относится к более производительному виду твердотопливного оборудования. Работа устройства не представляет большой сложности. Для получения электричества необходимо следовать несложным правилам:

1. Положить дрова, опилки или уголь в специальный отсек и поджечь их. В результате горения произойдет нагревание стенок и основного элемента. Располагается он внутри одной из стенок прибора.
2. Поддерживать оптимальную температуру в устройстве. При 100 градусах допустимо получить от станции наибольшую мощность.
3. Охладить агрегат после использования. Электрогенератор позволительно выставить на ледяную поверхность или использовать холодную воду. Зимой можно просто применить снег в качестве охлаждающего вещества.

В период эксплуатации конструкции необходимо помнить о максимальном пределе температуры. В случае несоблюдения этого параметра основной элемент способен перегреться и сгореть.

‘ >1) Газогенератор ( на дровах ) Своими руками ( Wood Gas Generator ) #1РекомендуемБуржуйки на дровах длительного горения своими руками

3 Преимущества и недочеты</span></h2>

При более пристальном рассмотрении у этого устройства выявляется существенный изъян — высокая стоимость для большинства дачников и туристов. Но при частом использовании цена оправдывается экономией на горючем. Дрова стоят намного дешевле, чем дизельное топливо или бензин.

При эксплуатации электрогенератора в помещении следует устанавливать дымоход. Приспособление выбрасывает в атмосферу продукты сгорания при работе. Несмотря на недостаток в виде стоимости, дровяной прибор имеет и важные достоинства. Среди главных плюсов следует выделить:

1. Возможность отапливания дома площадью до 50 метров кубических.
2. Вероятность использования механизма в качестве плиты для приготовления пищи.
3. Компактность. Прибор имеет небольшие размеры, что позволяет устанавливать его в небольших помещениях.
4. Длительный срок службы.
5. Маленький вес готовой конструкции.
6. Отсутствие шума при эксплуатации.
7. Экономность в использовании топлива. Горючие вещества приходится помещать в печь один раз в сутки. На древесном угле такое приспособление способно работать неделю.

‘ >Газгенератор для электростанции 100 кВт своими руками

Простые конструкции оказываются в процессе использования более надежными. Высокая стоимость обусловлена новизной изделия и его малым промышленным производством. Альтернативой в этом случае становятся приборы, сделанные собственными руками.

РекомендуемКомбинированный отопительный котёл на дровах и электричестве

4 Самостоятельное изготовление</span></h2>

Самостоятельная сборка такой модели не представляет особых трудностей для народных умельцев. При создании электрогенератора на дровах своими руками необходимо купить или изъять из старого портативного холодильника элемент Пельтье.

Он выглядит как тонкостенный пластинчатый квадрат. Одна панель его производится из меди, другая — из никеля. На них крепятся контактные зажимы, впоследствии подключаемые к сети. Принцип работы заключается в том, что в момент прохождения тока через металлические поверхности одна сторона детали нагревается, а вторая — остывает.

При работе электрогенератора на твердом топливе применяется обратный способ действия: одна пластина нагревается за счет сжигания дров, а другая охлаждается посредством кулера и радиатора, подключенного к агрегату. В этот момент между деталями возникает электрический ток, который и требовалось получить.

‘ >Газгенератор для электростанции 100 кВт своими руками c автозагрузкой

Установки, имеющие средние показатели, образуют мощность до 60 Вт. Этого вполне достаточно для приготовления еды и обогрева дачного домика. Сделанные собственноручно компактные модули способны вырабатывать не более 5 Вт. Для освещения светодиодными лампами этого напряжения бывает достаточно.

Когда у мастера будет основной элемент, можно приступать к изготовлению прибора. Кроме основного устройства, в процессе сборки потребуется:

лист металла для корпуса;
деталь, стабилизирующая напряжение;
кулер и охлаждающий радиатор;
теплопроводящая паста;
инструмент для установки заклепок;
специальные ножницы для работы по металлу;
клепки;
паяльник;
дрель.

После того как все инструменты и расходные материалы будут готовы, можно приступать к сборке механизма. В продаже бывают готовые наборы электроинструментов.

Основная часть работ по сборке теплообменника сводится к изготовлению металлического корпуса в форме параллелепипеда или цилиндра. Отверстия для поступления воздуха устраиваются снизу, а вверху устанавливается подставка с емкостью под воду.

Радиатор при помощи термопасты фиксируется с холодной стороны. С другого края крепится главный нагревательный элемент. В процессе сборки потребуется стабилизатор электричества с USB разъемом. Такое приспособление создаст стабильное напряжение и позволит готовить пищу и заряжать различные электроприборы. Стабилизирующую деталь изолируют от влаги и спаивают с основным элементом с учетом полюсов.

Все места соединения должны иметь максимальную плотность. Для продуктивной работы приспособления и создания необходимой разницы температур на поверхностях требуется приобретать теплопроводящую пасту с показателем не менее 1 Вт/мК.

5 Альтернативный вариант — газогенератор</span></h2>

Этот агрегат является прототипом электрогенератора. Применяют газогенераторную электростанцию на дровах для различных целей, в том числе и для получения электричества. Сущность работы этого устройства заключается в выработке горючего газа.

Твердое топливо окисляется путем сжигания. В результате этой деятельности выделяются газы: метан, водород, углекислый газ. Их допустимо применять для разнообразных целей. В автомобильной отрасли их применяли для работы двигателей внутреннего сгорания.

Для собственноручного изготовления электростанции достаточно иметь генератор, двигатель внутреннего сгорания и газогенератор. Принцип работы установки заключается в получении газа, за счет которого будет работать двигатель. Последний станет вращать ротор генератора и образовывать в конечном счете электричество. Принцип работы приспособления позволяет использовать его не только в частном хозяйстве, но и в промышленных масштабах. Конструкции такого рода очень надежны.

Громоздкость станции является существенным минусом. Ее устройство должно включать в себя котел для получения газа и систему для охлаждения и очистки. Для выработки электричества ее следует дополнить электрогенератором и двигателем внутреннего сгорания (ДВС).

Учитывая стоимость отдельных деталей, даже самостоятельное изготовление конструкции обойдется недешево. В процессе эксплуатации следует тщательно следить за механизмом, чтобы избежать возгорания. Создать такой модуль под силу опытному мастеру, не боящемуся экспериментов. Подобрать готовую модель по приемлемой цене и с нужным видом топлива можно в торговых сетях.

‘ >Газогенератор. Електростанція на дровах.Фото

Устройство и принцип работы дровяного газогенератора

Дровяные газогенераторы растапливаются таким же образом, как и обычные котлы. Причем там и здесь используется твердое топливо – древесина. Дрова, опилки, брикет или другое топливо укладывается в камеру, которая расположена в нижней части газогенератора. После этого производится поджег и открывается заслонка для создания тяги. Также, стоит обратить своё внимание на то, что заслонка открывается только на половину, так как может погаснуть огонь. Причиной тому является излишек поступившего воздуха.

Устройство и схема работы газогенератора

Устройство газогенератора очень простое, основу составляют две камеры, размещенные в одном корпусе. В нижнем отсеке осуществляется сгорание топлива, а в верхнем — газа. Нагретый воздух постоянно циркулирует по трубопроводам.

В нижней камере имеются специальные отверстия для забора холодного воздуха. При нагревании он поднимается и далее поступает в канал.

Чтобы получить из древесины горючий газ, необходимо обеспечить особые условия ее горения. Для этого в топку подается небольшое количество кислорода, которое не позволяет топливу просто сгореть. При этом температура в камере сгорания должна быть очень высокой, более 1100 градусов.

Дровяной генератор успешно использовался для автомобилей еще во время Второй мировой войны. Сегодня к этой идее все чаще возвращаются по соображениям экологической безопасности

В результате образуется смесь горючих газов, которую необходимо охладить. После этого газ пропускают через ряд фильтров для очистки от уксусной и муравьиной кислоты, золы, взвешенных частиц и т. п. Очищенный газ подается в смеситель, где в него поступает некоторое количество воздуха. Эта газово-воздушная смесь пригодна для дальнейшего использования, например, для подогрева воды отопительного контура или как топливо для двигателя внутреннего сгорания. Понимание принципов работы устройства поможет при создании древесного газогенератора своими руками.

Обратите внимание, что есть еще одна разновидность дровяного газогенератора — пиролизная печь. В ней также образуются горючие газы, которые поступают во вторичную камеру сгорания, а не отбираются для дальнейшего использования.

Вообще, идея дровяного газогенератора не нова, а в последние годы защитники экологии ратуют за использование таких агрегатов для автомобилей. В следующем видеоматериале продемонстрирован успешный опыт создания автомобильного газогенератора, который работает на дровах.

Для систем отопления также используются генераторы водорода. О том, как они устроены и как работают, читайте в нашей статье: https://aqua-rmnt.com/otoplenie/generator-vodoroda-dlya-sistemy-otopleniya-sobiraem-dejstvuyushhuyu-ustanovku-svoimi-rukami.html

Видео: изготовление и запуск газогенератора

Преимущества и недостатки агрегата

Среди преимуществ использования газогенераторов следует отметить:

довольно высокий КПД, который может достигать 80-95% (для сравнения — 60%-ный КПД у твердотопливных котлов считается очень хорошим достижением);
длительный процесс горения топлива, который избавляет от необходимости часто его подкладывать (дрова могут гореть до 25 часов, процесс горения угля может длиться до 5-8 дней);
полное сгорание топлива, поэтому процедура очистки зольника и газохода проводится очень редко;
регулируемый процесс горения можно автоматизировать;
в процессе работы выделяется минимальное количество вредных веществ;
снижаются затраты на обогрев жилища;
можно загружать в топку поленья до одного метра длиной;
в отдельных моделях генераторов можно использовать свежесрубленное дерево или древесину с влажностью 50%.

Возможность автоматизировать работу устройства, а также материалы, которые используются при их создании, делают дровяной газогенератор более безопасным, чем традиционный твердотопливный котел.

В качестве топлива для газогенератора можно использовать не только дрова, но и торф, уголь, опилки, старый паркет, а также некоторые другие отходы

Однако есть у этого агрегата и ряд недостатков, которые следует принять во внимание:

В большинстве моделей для подачи воздуха используется электрический вентилятор, из-за которого устройство можно считать энергозависимым.
При снижении мощности генератора более чем на 50% горение теряет стабильность, в результате чего выделяется деготь, загрязняющий газоход.
Чтобы избежать выпадения конденсата, температуру обработки отопления необходимо поддерживать на уровне 60 и более градусов.

Кроме того, стоимость генераторов, которые предлагает промышленное производство, почти в 2 раза превышает расходы на покупку твердотопливного котла. Можно существенно сократить эти затраты, изготовив агрегат самостоятельно.

Как сделать газогенератор на дровах для отопления дома своими руками

Перед тем, как начать делать газогенератор своими руками, необходимо подробнее рассмотреть его конструкцию и разобраться в принципах работы.

Схема расположения элементов и черте агрегата

Агрегат должен состоять из:

корпуса, в который заключены остальные элементы;
бункера, называемого также камерой заполнения, в которую загружают топливо;
камеры сгорания, в которой и происходит процесс горения топлива при очень высоких температурах;
горловины камеры сгорания, где осуществляется крекинг смол;
воздухораспределительной коробки с обратным клапаном;
калибровочных отверстий, называемых фурмами, которые соединяют среднюю часть камеры сгорания с распределительной коробкой;
колосниковой решетки, предназначенной для поддержки углей;
загрузочных люков с герметичными крышками (верхний и боковой — для загрузки топлива, нижний — для удаления золы);
патрубка для отвода газа, к которому привариваются трубы газопровода;
охладителя, проходя по которому, газ остывает до необходимой температуры;
фильтров для очистки газа от примесей.

На схеме, представленной ниже, видно, как происходит размещение элементов газогенератора.

На этой схеме наглядно показаны все составные элементы агрегата

Горячий газ, получаемый в генераторе, можно использовать для подсушивания топлива. Для этого часть газопровода необходимо провести по кольцу вокруг камеры сгорания, разместив его между корпусом устройства и камерой загрузки топлива. Это позволяет увеличить КПД устройства. Чертеж аппарата приведен ниже.

С чертежом будет намного проще собрать конструкцию

Поскольку работа самодельного генератора на опилках происходит при высоких температурах, к каждому элементу конструкции предъявляются довольно жесткие требования. Корпус обычно варят из листового металла, приделывая к низу небольшие металлические ножки. Традиционно его делают цилиндрической формы, но нет правила, по которому он не может иметь прямоугольную конфигурацию.

На этой схеме наглядно отражены особенности устройства дровяного газогенератора. Покидая камеру сгорания, газы смешиваются с воздухом, охлаждаются, а затем проходят окончательную очистку

Этапы выполнения работ по сборке агрегата из стали

Для изготовления бункера следует использовать малоуглеродистую сталь. Его устанавливают внутри корпуса и крепят болтами. Крышка бункера нуждается в уплотнителе. Для этого часто используют асбест, но он считается опасным для здоровья, поэтому следует приобрести прокладки из другого жаростойкого материала.

В нижней части бункера устанавливают камеру сгорания из жаропрочной стали, к камере присоединяют горловину. Корпус отделяют от горловины уплотнительным асбестовым шнуром или другим изолятором.

Мастера, которым удалось изготовить самодельный газогенератор, отмечают, что в качестве камеры сгорания удобно использовать газовый баллон, новый или бывший в употреблении. В последнем случае есть опасность возгорания остатков газа при срезании верхней части баллона. Чтобы этого не произошло, газовый баллон следует заполнить водой и после этого приступать к работе.

Воздухораспределительную коробку устанавливают вне корпуса газового генератора. Чтобы созданный своими руками газогенератор на дровах работал должным образом, на выходе из коробки следует установить обратный клапан, не позволяющий газу покидать устройство через это отверстие. Перед коробкой можно поставить вентилятор для нагнетания воздуха. Такая конструкция позволяет использовать для сжигания даже свежесрубленное дерево, влажность которого превышает 50% (норма для твердотопливных котлов — 20%)

Изготовить дровяной газогенератор можно из различных подходящих материалов, например, из металлической бочки или старого газового баллона

Колосниковую решетку чаще всего выполняют из чугуна. Чтобы упростить процедуру очистки, среднюю часть колосника делают подвижной, управляемой специальным рычагом. Важный элемент загрузочного люка — амортизационная рессора, которая позволит приподнимать крышку люка в случае избыточного скопления газа в бункере.

Самодельный газогенератор из баллона или бочки

Бочка работает как камера сгорания

Для изготовления котла подойдет любая бочка, можно даже использовать пустой газовый баллон или сделать самостоятельно, применив сварку и лист стали. Толщина листа должна быть, как правило, не более десяти миллиметров. Понадобятся кольца, которые буду служить фильтром грубой очистки газа и трубы, которые буду служить заборниками холодного воздуха. Необходимо продумать и отвод конденсата, чтобы он не скапливался на дне котла. Эту проблему чаще всего решают установкой сливного крана.

Газогенераторы, сделанные на заводе, стоят очень немало. Поэтому позволить их себе может не каждый. Народные умельцы предпочитают делать котлы самостоятельно, выполнив следующие этапы:

Из листа стали сварите цилиндр и прикрепите ножки. Корпус готов.
Сделайте бункер и закрепите его в верхней части котла при помощи болтов. Для изготовления этой составной части можно использовать менее углеродистую сталь.
Смастерите камеру сгорания из газового баллона.

Прежде чем резать баллон, заполните его водой, т. к. сверху могут скапливаться остатки газа.
Затем закрепите газораспределительную коробку, её можно сделать самостоятельно или приобрести в специализированном магазине.
Установите колосник, собранный ранее — приспособление, которое будет осуществлять подачу и отвод воздуха.
Выполните монтаж дымохода.

Небольшие газогенераторы, работающие на дровах, можно установить в доме, так как при загрузке можно не опасаться скопления мусора, а топливо можно хранить рядом с котлом.

Крупные агрегаты следует устанавливать на улице как можно ближе к месту хранения топливного природного материала. В такой ситуации есть возможность без больших неудобств подвозить дрова к аппарату. Кроме того, при размещении котла во дворе получится избежать загрязнения помещения золой и грязью.

Если газогенератор располагается на улице, тогда для удобства его подключения трубы к отопительному котлу следует прокладывать по земле.

Видео: газовый генератор для отопления

Читайте также нашу статью об альтернативных источниках энергии для отопления дома: https://aqua-rmnt.com/otoplenie/alt_otoplenie/alternativnye-istochniki-energii.html.

Запуск оборудования и советы по эксплуатации

Перед запуском газогенератора необходимо камеру сгорания очистить от пепла. Проверить открытие заслонки дымохода — она должна быть открыта наполовину. После этого производится закладка древесины и ее воспламенение. Эти действия схожи с действиями при топки обычных домашних печей.

Для увеличения срока службы аппарата рекомендуется регулярно проводить чистку камеры сгорания и дымоходов. Если этого не выполнять, то очень скоро один из элементов газогенератора выйдет из строя из-за перегрева. Для того чтобы осуществлять контроль за температурой, устанавливают датчики в верхней части котла и в середине трубопровода.

Герметичность также играет важную роль. Так как попадание влаги может привести к погашению огня, и излишек воздуха снизит давление в системе.

Чтобы ваш самодельный газогенератор на дровах работал правильно, необходимо обязательно отрегулировать подачу воздуха, отвод газов и другие процессы. Лучше всего при изготовлении агрегата использовать чертежи, основанные на инженерных расчетах, учитывающих такие показатели, как площадь сгорания топлива и т. п.

Некоторые умельцы вышли из положения другим образом: они сделали копию газогенератора, который уже успешно работает, точно соблюдая все пропорции. Готовый дровяной газогенератор можно установить как вне жилого дома, так и в подвальном помещении.

DmitrijАльтерн. энергия / ГенераторыВсем привет, в этой инструкции мы рассмотрим пример, как можно запустить на древесном газу двигатель внутреннего сгорания. Кто знает, быть может, эта статья вдохновит вас, и вы захотите перевести на дрова свой автомобиль для использования в сельскохозяйственных целях. В качестве эксперимента запускать на древесном газу мы будем обычный двухтактный двигатель, подойдет моторчик от бензопилы, бензокосы и прочей техники. Собирается печь для преобразования твердого топлива в газообразное очень просто, используя бросовый материал.Принцип образования горючего газа очень прост. Если сложить дрова в герметичную емкость, куда не заходит кислород, а затем разогреть топливо извне, оно начнет дымить, а дым является ничем иным как испарением. Конечно, обычный дым от костра не горюч, ведь все, что там могло сгореть, уже сгорело в костре. В нашем же дыме, который будет выходить из печи, будет много горючих смол и прочих соединений. Таким топливом можно без проблем питать двигатель внутреннего сгорания, использовать для питания горелки и так далее. Итак, рассмотрим более подробно, как же провести такой эксперимент.Пару слов о двигателеУ автора уже имелась платформа, на которой заранее был установлен двигатель с генератором. Эта конструкция использовалась для питания двигателя водородом, о чем я рассказывал в другой статье. Вся та часть самоделки, которая отвечала за выработку и подачу газа была демонтирована при помощи верного друга – овчарки. Двухтактный двигатель должен обязательно смазываться, этот вопрос автор решил путем подачи масла в карбюратор. Для подачи газа нужно приспособить к карбюратору переходник, который делается из небольшой пластиковой баночки.

К валу двигателя внутреннего сгорания подключается электродвигатель. Он используется как стартер, а затем как генератор. Заводится все это дело аккумулятором на 12В. К генератору подключается инвертор, с помощью которого можно поднять напряжение до 220В и подключать разные бытовые приборы. Автор для демонстрации решил подключить лампочку.Материалы и инструменты, которые использовал автор для изготовления газогенератора:Список материалов:— старая металлическая канистра;- кусок трубы;- металлическая банка с герметичной крышкой;- медная трубка (для теплообменника);- различные водопроводные штуцеры;- две банки с герметичными стальными крышками;- резиновые шланги;- кран и кусок металлической трубы (для горелки);- тройник для шлангов;- саморезы;- холодная сварка;- тонкая листовая сталь.Список инструментов:— горелка, припой, флюс;- шуруповерт;- дрель;- болгарка;- гаечные ключи.Процесс изготовления устройства:Шаг первый. Начнем с печиПечь состоит из двух камер, внутренней и наружной. Во внутреннюю засыпается топливо, которое потом преобразуется в горючий газ, эта емкость герметично закрывается. Что касается наружной части, то в нее закладывается и горит топливо, которое разогревает центральную емкость с дровами.Первым делом вам понадобится металлическая канистра или что-то подобное. Автор отрезает горловину канистры болгаркой и прикручивает ее к основанию, в итоге получаем своего рода поддон, который не позволит загореться деревянной основе. Сверху ставим обрезанную канистру.

Теперь нужно организовать топку, для этого болгаркой вырезаем круглое отверстие в канистре. Туда устанавливаем кусок трубы, с другой стороны загибаем края и получаем надежно зафиксированную конструкцию. Топка установлена и печь готова.

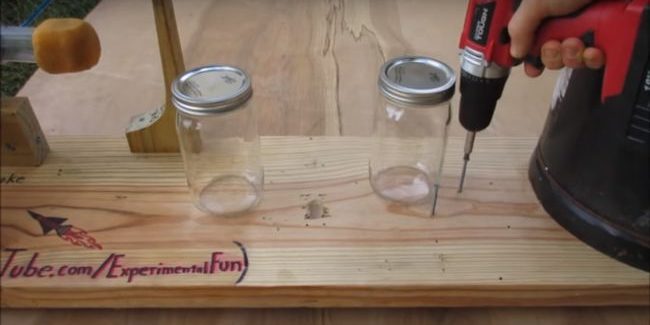

Шаг второй. Устанавливаем «банки»Установите на платформу две банки, автор крепит их при помощи саморезов. Одна из банок представляет собой корпус теплообменника, а вторая – это корпус фильтра. Берем одну из крышек и сверлим отверстия. В них устанавливаются штуцер для подключения шланга и штуцер для подключения медной трубы теплообменника. В другой крышке тоже сверлим отверстия и впаиваем трубки разной длины, это будет фильтр.

Шаг третий. ТеплообменникиТеплообменника тут два штуки. Начнем с маленького, он устанавливается внутри банки, в которую потом наливается вода. Наматываем змеевик на банке подходящего диаметра, затем подключаем к штуцеру, установленному на банке, и устанавливаем внутри банки.Что касается большего змеевика, то он делается по аналогичной методике, но большего диаметра. Назначение у змеевиков одно – это охладить газ, чтобы он не поплавил резиновые шланги.

Шаг четвертый. ФильтрВ качестве фильтрующего элемента автор решил использовать мелкие опилки. Вероятно, такой фильтрующий элемент используется для того, чтобы впитывать лишнюю влагу.

Шаг пятый. Идем за дровами!Подключите необходимые шланги к своим местам, подача газа осуществляется у входящего отверстия в карбюратор. Регулировать количество оборотов можно с помощью заслонки, которая обычно используется для обогащения смеси, то есть «подсос». Перед запуском двигателя лините под свечу немного масла, чтобы он был хорошо смазан хотя бы в первое время. Не забудьте также налить масло в емкость, с которой оно подается в карбюратор. Масло должно быть достаточно текучим. Для быстрого старта двигателя на фильтр можно линуть спирта, бензина или специальной жидкости для запуска.

Теперь нам нужно отыскать дрова, отправляемся в лес. Автору в этом нелегком деле помогал его верный пес. Топливо выбирайте как можно суше, так у вас будет меньше проблем. Рубим ветки на мелкие куски и укладываем в центральную емкость (реактор). Также автор насыпает сюда некоторое количество древесной стружки. В принципе, стружка как нельзя лучше подходит в качестве исходного сырья для образования газа.Вокруг реактора тоже укладываем дрова и насыпаем стружки для удобного поджога. Настало время поджигать! Хорошенько разогрейте печь, буквально сразу через несколько минут после этого в малом теплообменнике вы увидите пузырьки воздуха. Но это пока еще не горючий газ, а просто выходит расширяющийся от нагревания воздух.

Когда из горелки будет идти нечто напоминающее дымок, это уже и будет сокровенный древесный газ, его можно попробовать поджечь. Для питания газом двигателя объем газа должен быть довольно большим. Со временем вода в банке потемнеет, это оседают смолы. Как только вам покажется, что газа достаточно, можно подавать его на двигатель. Раскручиваем двигатель до нужных оборотов, подав питание на «стартер». Но не запутайтесь с направлением вращения и включите зажигание. У автора получилось запустить двигатель не с первого раза, но даже после этого он глох. Ну, далее, это уже вопрос техники, нужно просто настроить качество горючей смеси. Как только двигатель начнет работать стабильно, пробуйте включить инвертор и подать нагрузку. У автора без проблем горит лампа дневного света на 110В. Без инвертора вы можете питать различные устройства на 12В.

Вот и все, самоделка готова и показала свою работоспособность. Правда, у автора она поработала немного, после вскрытия оказалось, что топливо практически не было затронуто. Как вывод – вам будет нужна более мощная печь, чтобы раскочегарить «реактор» до нужной температуры. В идеале образовывающийся газ должен сам разогревать реактор, в итоге получается цепная реакция, все потом можно удобно регулировать. Вот и все, надеюсь, проект вам понравился. На этом все, удачи и берегите себя! Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Дата публикации: 14-08-2014, 21:56 Категория: Самоделки / Альтернативная энергетика Эту статью прислал один из подписчиков группы Гнездо параноика — Маркус Райт. Все фотографии и видео сделаны им же, и всем этим он решил поделиться с нами.Плюсы этого генератора:— Топливо – всё что горит или греет.- Выход USB 5 Вольт, 500mA.- Не зависит от солнца, ветра и т.д.- Простая и крепкая конструкция, которая может служить вечно.- Можно готовить на нем еду, пока ваш телефон заряжается.- Универсальность.- Может собрать любой у себя дома за 1 вечер (даже работник АвтоВАЗа=)). — Дешевизна конструкции.Изобрел не я, есть коммерческие экземпляры, которые на много лучше моего. Например, BioLite CampStove, его цена 7900 руб. Мой экземпляр сделан на скорую руку для написания этой статьи и дальнейших экспериментов.Основой является элемент Пельтье. Это термоэлектрический модуль, используемый в кулерах для воды и переносных холодильниках, так же его применяют для охлаждения процессора. При подаче на него напряжения, одна сторона охлаждается, а другая нагревается. Мы же наоборот будем греть одну сторону, чтобы получить электричество. Главный принцип в том чтобы одна сторона нагревалась, а другая оставалась неизменной, для максимальной эффективности нужен перепад температур в 100 градусов по Цельсию.Приступим!Нам понадобится: — Элемент Пельтье Я использовал TEC1-12710, его характеристики:— Не нужный блок питания от компаЛюбой, даже тот, который сгорел, и выгорело всё кроме корпуса- Стабилизатор напряженияDC-DC Boost Module, Входное напряжение 1-5 Вольт, на выходе всегда 5В.- Радиатор (чем больше, тем лучше), желательно с кулером на 5В, т.к. радиатор будет постепенно нагреваться. Зимой это не грозит, так как можно поставить радиатор на лед.- Термопаста- Набор инструментовОсновные элементы — это модуль Пельтье и преобразователь. С их характеристиками можете поэкспериментировать.Модуль TEC1-12710, рассчитан на 10 А (есть меньше, есть больше). Но более мощные будут большего размера. Чем больше сила тока, тем он эффективней и дороже. Я купил на Dx.com примерно за 250 руб. У нас в магазинах электроники такой стоит около 1500 руб. Модуль рассчитан на максимальное напряжение 12В, но столько он не выдает из-за низкого КПД, когда мы используем его в обратном направлении, т.е. на получение тока.Для того чтобы было стабильно 5 вольт и устройства заряжались безопасно, нужен повышающий стабилизатор. Он начинает выдавать 5 Вольт, когда на элементе Пельтье еще только 1. О том, что всё готово к зарядке, можно узнать по горящему светодиоду на модуле. Можете собрать свой, я же решил довериться китайцам, они предлагают готовый модуль с USB выходом, за 80 руб. на том же сайте.Распотрошим наш блок питания. Мне пришлось сделать дополнительные дырки для лучшей циркуляции воздуха (блок питания попался очень уж древний).Главный принцип в том, чтобы воздух засасывало снизу, и выходил он через верх. Проще говоря, нужно сделать обычную печку. Не забудьте предусмотреть отверстие для подкидывания щепок и подставку под котелок или кружку для кипячения воды, если вам это нужно.Далее к ровной стенке нужно прикрепить модуль Пельтье с радиатором, предварительно равномерно нанеся термопасту. Чем плотнее контакт, тем лучше. Та сторона, где написана модель – холодная, именно к ней мы прикладываем радиатор. Если вы перепутали, модуль не будет выдавать напряжение, в этом случае нужно просто поменять провода местами.

Припаиваем повышающий преобразователь, и находим, куда его спрятать. Можно вообще оставить его висеть на проводах, но обязательно нужно заизолировать, например, одеть на него термоусадку. Собираем всё вместе. Вот что должно получиться:

Как это работает?Закидываем внутрь ветки, щепки, в общем, всё то, что горит. Затем разжигаем. Огонь нагревает стенки печки и элемент Пельтье, который на одной из этих стенок. Другая сторона элемента, которая на радиаторе, остается при уличной температуре. Чем больше разница температур, тем больше мощность, но не переборщите. Максимальная эффективность достигается уже при разнице в 100 градусов. Со временем радиатор начинает нагреваться, и его нужно будет охлаждать. Можно подбрасывать снег, поливать водой, поставить радиатором на лед или в воду, поставить на него кружку с холодной водой. Вариантов много, самый простой это кулер, он будет забирать часть мощности, но за счет охлаждения общий результат не измениться.

НЕ допускайте воздействие больших температур на элемент, он может перегореть и сгореть. В документации указана максимальная температура 180 °С, но особо беспокоится не стоит, с хорошим охлаждением и на простых дровах ничего с ним не будет.Если вы не будете ленится и всё правильно сделаете, то получите вот такую простую щепочницу на которой можно подогревать еду, кипятить, воду и одновременно заряжать свои гаджеты. Её можно использовать дома, если отключили электричество, поставив внутрь свечку. Кстати если подключить к ней светодиоды, но свет будет на много ярче чем от самой свечки.В любом месте где можно найти что-то горящее, у вас будет электричество, тепло и возможность удобно готовить еду, расходуя меньше горючего по сравнению с костром.Первые испытания!

Пошел после работы в лес, солнце почти село, хворост мокрый, но печь оправдала себя на 100%.

Результат превзошёл все мои ожидания. Сразу после разгорания щепок, загорелся индикатор, я подключи телефон и он начал заряжаться. Зарядка шла стабильно. Преобразователь вообще не напрягался. Еще я брал с собой охлаждающую подставку для ноутбука, на ней 2 кулера и светодиоды, должно прилично потреблять. Подключил, всё крутится, светится, ветерок дует. Брал еще USB вентилятор, подключил в конце, когда остались одни угли. Всё отлично крутится, даже не знаю что еще можно попробовать.

Результат: Всё прекрасно работает выдает свои пол Ампера. Все таки нужен кулер, т.к. за пол часа радиатор нагрелся порядка 40 градусов, летом это будет еще больше. Пускай крутиться себе.Языки пламени вырываются высоко вверх, мне лично такого костра не надо, буду закрывать часть отверстий, чтобы горело медленней. Буду делать все по новой, возьму за основу стандартную щепочницу которую делают из консервных банок, но сделаю из метала потолще и прямоугольной формы. Куплю хороший радиатор с кулером подходящей формы и постараюсь сделать разборный вариант, чтобы при переноске занимало меньше места. Экспериментируйте, дорабатывайте, если что спрашивайте, делитесь результатами.

Генератор на дровах своими руками
