Разводка труб отопления в частном доме: способы и рекомендации

Ни один строительный и ремонтный процесс не обходится без точно созданного плана или схемы. Это же касается и систем отопления, которых в настоящее время огромное число. Для того, чтобы точно подобрать ту схему разводки и монтажа системы отопления необходим учет всех параметров жилья. Создание схемы монтажа отопления в частном доме или квартире легко увидеть на многочисленных фото в сети. Однако не всегда такой вариант помогает подобрать что-то конкретно для своего случая. В нашей статье мы расскажем о всевозможных вариантах схем монтажа систем отопления в домах.

Особенности однотрубного подключения

Схема монтажа системы отопления однотрубного характера подключения радиаторов имеет отличительные черты. Здесь и вхождение отопительной жидкости и ее выход из радиатора идет по одной трубе, к которой далее подключаются и все остальные радиаторы. При таком варианте схемы отопления очень важно иметь в виду, что переходя из одного радиатора в другой теплоноситель будет терять значительное количество тепла. «>»>»>»>»>»>

Поэтому данный вариант считается не очень эффективным и температура будет неравномерно распределена в помещении. В настоящее время такие схемы отопления не пользуются большим спросом у владельцев частных домовладений. В наибольшей степени такая система преобладает в многоэтажных квартирных строениях. Кроме того это актуально только в довольно-таки старых домах с центральной системой отопления.

Один из самых больших недостатков схемы однотрубного подключения считается невозможность регулировки отопления конкретного отдельного радиатора.

Иногда к такой схеме присоединяют байпасы — перемычки между подачей и отходом теплоносителя. Это слегка улучшает удержание высшей температуры теплоносителя. Но и такой вариант предусматривает наличие большего тепла в первом входном радиаторе и наименьшее количество в последнем. «>»>»>»>»>»>

Что касается подробной схемы монтажа систем отопления с одной трубой в многоэтажках, то она создает значительную экономию. А вот в частном доме такой вариант будет не очень эффективен.

Отопление с двумя трубами

Что касается двухтрубных схем монтажа батарей отопления, то варианта сразу три. Самая распространенная система отопления — это двухтрубная классическая. Она подразумевает подачу теплоносителя по одной трубе и его вывод по другой, направленной в противоположную сторону. Данный вариант схемы систем отопления популярен, как в многоэтажных домах, так и при использовании в частном строительстве. Благодаря подаче тепла отдельно от возврата остывшего носителя высокая температура распространяется равномерно в каждый радиатор, подключенный к системе.

Наращивание радиаторов — пошаговое описание и советы как добавить секцию быстро и просто (145 фото + видео)

Как сделать отопление своими руками — схемы, проекты и особенности применения актуальных систем отопления (115 фото)

Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схем и видео монтажа)

Второй вариант, который так же считается разновидностью классической двухтрубной системы называется попутным. Такой вид отопления используется в тех случаях, когда ветка отопления очень длинная. Тогда получается, что горячий теплоноситель движется в том же направлении, что и уже остывший. При довольно обширной ветке отопительных приборов данная схема позволяет максимально эффективно распределить тепло. «>»>»>»>»>»>

К тому же, теплоноситель сохраняет свою температуру на протяжении всего трубопровода. Здесь важно учесть и схему монтажа котла отопления, если речь идет о частном доме.

Лучевая двухтрубная схема

В качестве отдельно взятой следует вынести из общей массы лучевую систему отопления. Она так же относится к вариантам двухтрубных схем, но имеет свои особенности. Данный вариант схемы отопления устанавливается в многоэтажных домах. Лучевая схема имеет особенность, позволяющую каждому владельцу квартиры оплачивать отопление только в той мере, в которой оно им потреблено.

Воздушный солнечный коллектор — что это такое и как сделать своими руками. Пошаговый мастер-класс и советы по применению в системе отопления (110 фото и видео)
Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)
Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)

Для данного разделения в каждой квартире устанавливают счетчики отопления. Что касается схемы монтажа отопления в частном доме, то здесь вариант с лучевой системой так же имеет место быть. Данный вид используется в основном при постройке двухэтажных домов.

Однако и в одноэтажном строительстве есть масса плюсов подключения отопления именно по такой схеме. Это поможет отдельно подключить каждый радиатор к коллектору.

Благодаря такой схеме распределение тепла будет максимально равномерным, а значит и экономичным.

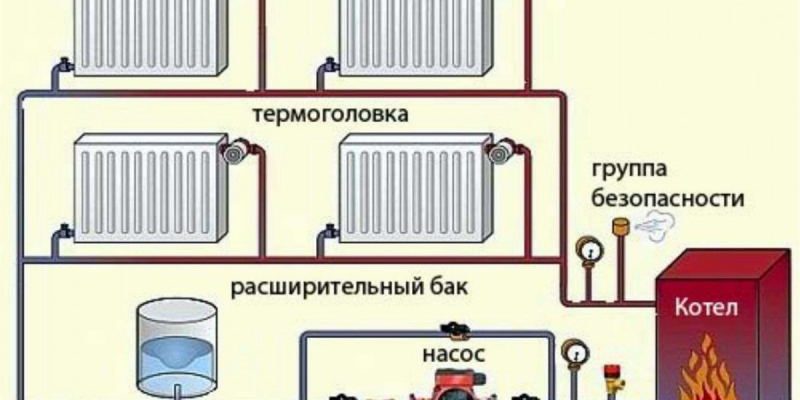

Фото схем для монтажа отопления

Самодельные котлы отопления — лучшие проекты и пошаговый мастер-класс постройки отопительных котлов своими руками (135 фото)

Ремонт теплообменников — эксплуатация, обслуживание, съем, монтаж и замена водоснабжения (120 фото и видео)

Смесительный узел для отопления — виды, назначение, подключение и применение в системе отопления (80 фото)

В этой статье мы с Вами рассмотрим схемы подключения радиаторов отопления и Вы поймёте какую схему выбрать именно Вам. Сегодня стоит вопрос в выборе двух схем и двух систем по работе систем радиаторного отопления. Первая — это гравитационная система, которая работает без принудительной циркуляции с помощью циркуляционного насоса. И вторая система — это именно та система, которая работает принудительно с использованием циркуляционного насоса. Но так же эти системы могут между собой кооперироваться.

То есть у нас есть гравитационная схема радиаторного отопления, которая работает сама, именно по физическим законам тепла и холода, а есть принудительная система.

Принцип работы радиаторных систем отопления

Что может быть проще схем подключения радиаторов отопления? Есть котел: твердотопливный, дизельный, газовый и т. д.. В котле нагревается теплоноситель, который попадает туда под действием насоса. Нагретый теплоноситель идет в радиаторную систему отопления, в радиаторах тепло отдается окружающему воздуху. Теплоноситель остывает и уже охлажденный возвращается снова в котел, где снова нагревается и так круг замыкается. Все очень и очень просто, но, тем не менее, в реальности схемы бывают гораздо сложнее. Давайте посмотрим, какими бывают эти схемы и чем они отличаются друг от друга, разберем их достоинства и недостатки.

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Схема подключения «Ленинградка»

Рассмотрим вторую систему. Когда мы берем подачу с котла и затем опускаем ее вниз. Проводим на уровне радиаторов и потом возвращаем ее обратно в котел. Здесь тоже необходимо соблюдать уклон. Образно это называется система радиаторного отопления, так как по длине монтируется 2-3 радиатора. То есть первый попадает в горячий теплоноситель, какая то часть уходит по обратке охлажденная, а горячая идет в следующий радиатор. Такую схему подключения радиаторов отопления так же называют “классическая ленинградка”. Единственное необходимо поднять трубы немного вверх, чтобы создать разгон. Потом вода пойдет по уклону, здесь они тоже очень важны. Это не всегда удобно сделать, потому что вам будут мешать двери. Так же, чем меньше отводов, тем лучше данная система работает. Если не соблюсти это правило, вы можете посадить всю систему.

Ленинградка может работать с насосом. Он врезается в обратку. За счет него увеличивается скорость и система эффективней работает. Единственный недостаток этой системы — это большой диаметр труб. Если в принудительной схеме подключения радиаторов отопления мы возьмем трубы диаметра 32, мы поставим насос и он все везде продавит. Здесь же, чтобы система работала, трубы должны быть большие. Поэтому сейчас это очень хорошие системы. В новостройках мы всегда рекомендуем делать именно такие схема подключения радиаторов отопления, если есть проблемы с подачей электричества. А здесь можно топить печку или даже газовые котлы. Сейчас есть энергонезависимые системы с регулировкой температуры.

Однотрубная принудительная схема

Самая простая схема подключения радиаторов отопления из тех, которые применяются на практике — это однотрубная система. Она хороша тем, что она проста и меньше труб уходит на трассы. Именно из-за этого она часто применялась еще в советские времена, именно для экономии материала.

Однако это достоинство «однотрубки» выглядит сомнительным на фоне ее минусов. Главный из них – параллельные потоки. Теплоноситель заходит в радиатор, в нем отдает тепло окружающему воздуху, дальше снова возвращается в свой же поток. Но, так как теплоноситель в радиаторе немножко охладился, температура потока несколько снижается. То есть, во второй радиатор теплоноситель приходит холоднее, чем тот, который приходил в первый. Второй радиатор снова отдает тепло, теплоноситель снова охладился и снова подмешался в тому теплоносителю, который идет от котла и от первого радиатора. К третьему радиатору он приходит еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно ощутимо чувствоваться.

Как можно исправить ситуацию, когда разные радиаторы по-разному греют? Единственный выход – увеличить размер последних радиаторов. А проще всего не пользоваться однотрубной схемой, а выбрать какую-нибудь другую. Какую? Это мы рассмотрим дальше?

Двухтрубная схема подключения радиаторов

Она очень простая: все приборы в этой схеме подключения радиаторов отопления подключены параллельно друг другу. Как и все, что движется, жидкость, конечно, выбирает тот путь, который дается ей легче всего. При двухтрубной схеме теплоносителю легче протечь через первый радиатор. Дальше, на втором радиаторе, напор будет слабее, поэтому через него проток будет меньше. На третьем радиаторе будет еще меньший напор, а так далее по всей сети. Если радиаторов много, то велика вероятность, что при такой схеме через последний радиатор вообще ничего не будет протекать.

Получается, что первый радиатор греет лучше всего, второй греет хуже, третий – еще хуже, четвертый греет совсем плохо, а последний не греет совсем. Проблема похожа на ту, что мы наблюдали в однотрубной схеме, решить ее частично можно за счет увеличения площади последнего радиатора.

Обе системы плохи тем, что они очень плохо балансируются. Мы можем долго биться с тем, что один радиатор у нас греет, а другой не греет. Если мы закрываем один, начинает греть первый. Закрываем первый, начинает греть второй, а первый греть прекращает. Вот такая ерунда бывает в двухтрубных схемах подключения радиаторов отопления. Бывает, что стоят рядом два радиатора, через один проток есть, а через другой протока нет. Вот и все. Как ни бейся, как ни регулируй, греет либо один, либо другой, но никогда вместе. Поэтому, если вы применяете такую систему, то применяйте ее в очень небольших помещениях.

Схема Тихельмана: все радиаторы в одинаковых условиях

Как ясно из названия, данная схема подключения радиаторов отопления довольно простая, но в то же время хитрая. Первый радиатор расположен ближе всего к насосу, но дальше всех от обратной трубы, а последний находится дальше всех от насоса, но ближе всего к «обратке». Получается, что сопротивление на каждом радиаторе, или напор на каждом радиаторе одинаковые. Протоки через все радиаторы одинаковые. Если мы возьмем и перекроем любой из этих радиаторов, то остальные будут работать как работали, система сама себя балансирует. Здесь вроде бы получается побольше труб, но на самом деле, если эти радиаторы расположены по кругу здания, то схема, получается гораздо легче, проще, элегантнее, чем предыдущие. Петлей Тихельмана можно обвязать и два, и даже три этажа. Более того, если на одном этаже закрыть все радиаторы, на другом они продолжат нормально греть.

Лучевая схема подключения радиаторов отопления

Рассмотрим такую схему, в которой применяется коллектор. К коллектору подходит теплоноситель от котла, и уже от коллектора к каждому из радиаторов идет своя пара труб: прямая и обратная. Если эти трубы спрятать в полу, например, в утеплителе стяжки теплого пола, или вообще поместить их между «черным» полом и чистовым полом, то помещение без труб будет выглядеть очень эстетично. Трубы на другой этаж можно провести по потолку. При такой схеме каждый из радиаторов также можно отключить, но остальные продолжат работать.

Что и где в итоге использовать?

Подведем итоги. Если вы живете в центральных городах и у вас нет проблем с энергоносителями, газом, электричеством и прочими, мы рекомендуем использовать двухтрубную систему, со встречным движением, с движением круговым и принудительной циркуляцией. Так как тогда мы экономим на диаметре труб и на объеме теплоносителя. Соответственно чем меньше нужно воды, тем меньше необходимо энергозатрат, чтобы ее нагреть.

Если же у вас возникают проблемы с энергоносителями или же часто возникают аварийные ситуации, то вам стоит рассматривать схемы подключения радиаторов отопления гравитационного типа с естественной циркуляцией. На всякий случай Вы так же можете врезать туда насос, только он врезается вокруг трубы, чтобы не мешал основному проходу. На время когда у вас будет электричество вы будете гонять его с насосом, потому что скорость увеличивается, радиаторы все равномерной температуры. Эффективность работы с насосом увеличивается на 30- 50 %. Когда нет электричества, эта система будет продолжать у Вас работать. Вы уже знаете какие радиаторы Вы выбрали, их количество и размер. Соответственно Вы теперь можете посчитать, что нужно для того, чтобы их подключить. Напомню, в первом случае, нужны крупные, большие диаметры, можно использовать большие клапаны. И конечно в этом случае тяжело регулировать температуру. Конечно есть варианты, мы обязательно их рассмотрим в более детальном обзоре.

Способы соединения радиаторов

Классический многосекционный радиатор состоит из нескольких секций, передающих тепло от теплоносителя в окружающий воздух. При сборе радиатора, благодаря резьбовому соединению верхний и нижний коллектор каждой секции герметично соединяются друг с другом, наращивая общую длину. Образуется замкнутая система, использующая теплоноситель в качестве источника энергии.

Существует 3 схемы подключения батареи отопления к системе:

Боковая.
Нижняя.
Диагональная.

Разберем детально каждый вариант.

Боковое подключение батарей отопления

В случае бокового подключения радиаторов входной и выпускной трубы происходит с одной стороны. Чаще всего, через точку входа в верхней части батареи поступает горячий теплоноситель, а через нижнюю точку подключения выходит отработавший. Но бывают исключения, когда подключение производится наоборот. Предполагается, теплоноситель равномерно протекает во всю длину радиатора, затем опускается вниз и выходит. Но на самом деле это не так, через ближайшие к выходу секции теплоноситель проходит намного быстрее, чем через дальние.

Это связано с длиной пути, если для ближней секции он составляет 8-10 см ширины секции, вертикальный трубопровод и 8-10 см до выхода, то для дальней секции этот путь длиннее в разы. За то время, пока теплоноситель дойдет до дальней секции, а затем вернется обратно, через ближнюю секцию может пройти в два-три раза больший объем. Из-за этого процесс нагревания батареи происходит неравномерно, дальние секции могут быть чуть теплыми, в то время как ближние ко входу и выходу будут горячими.

Так же есть схема бокового подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель приходит снизу и по идее равномерно поднимается вверх. Но на деле имеем тоже самое, что и с верхним подключением: первые секции прогреваются отлично. Остальные все меньше и меньше.

Нижнее подключение батарей отопления

Довольно часто встречается такая схема подключения радиаторов отопления, когда входящий поток теплоносителя подключается к нижнему коллектору, при этом выходной поток подключается к нижнему коллектору с другого края радиаторной батареи.

Горячая вода имеет меньшую плотность и за счет этого должна подниматься вверх, а уже остывший теплоноситель опускаться вниз. Благодаря этой циркуляции происходит замена теплоносителя более горячим. Но по подсчетам производителей, при таком виде соединения батарей от 10 до 20 процентов теплоносителя просто протекает мимо вертикальных трубопроводов и не участвуют в теплообмене. Это происходит из-за того, что узкий канал плохо способствует эффективной циркуляции и процесс вытеснения остывшего теплоносителя может происходить очень медленно. Естественно, что при отложении на вертикальных трубопроводов радиатора солей и накипи скорость циркуляции будет ухудшаться и эффективность падать еще больше.

Диагональное подключение батарей

Наиболее эффективная схема подключения батареи отопления к теплосети. В этом случае входящий поток подключается к верхнему коллектору, а выходной к нижнему коллектору с противоположной стороны. Движение потока теплоносителя происходит по диагонали и все секции задействованы в эффективном теплообмене. Так достигается максимальная эффективность использования теплоносителя и уменьшаются потери.

Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

Для бокового соединения радиаторов используется удлинитель съема потока. Это кронштейн с установленной трубкой, который вкручивается в нижний или верхний вход. За счет кронштейна забор или выпуск теплоносителя происходит в дальнем углу радиатора и поток проходит всю батарею по диагонали.
Для нижнего подключения радиаторов чаще всего используется изоляция крайней секции. Для этого на заводе в месте соединения нижнего коллектора последней и предпоследней секций устанавливается заглушка. Она перекрывает прямой то теплоносителя, превращая всю оставшуюся батарею в радиатор с диагональным подключением.

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок, несколько полезных советов:

не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Теги: отопление, петля тихельмана, радиатор, радиаторное отопление, схема

Трекбэк с Вашего сайта.

Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

Однотрубная.
Двухтрубная.

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

Боковое (стандартное) подключение;
Диагональное подключение;
Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Одной из наиболее актуальных проблем для наших климатических условий — это обеспечить обогрев своего дома. В большинстве случаев системы обогрева в нашей стране работают на воде в качестве теплоносителя. Наибольшей популярностью среди них для квартир в многоэтажных домах пользуется двухтрубная отопительная система. Сравнивая её с однотрубной схемой следует выделить большее число преимуществ и практически отсутствие её недостатков.

Содержание

Двухтрубная система отопления частного дома. Схема устройства.

Двухтрубная система отопления частного дома: схема.

Как и все остальные виды она состоит из замкнутого контура, в котором соединены все её части.

Принцип работы двухтрубной системы следующий: теплоноситель, нагреваясь до максимально допустимой температуры, начинает распространяться в батареи.

Число радиаторов зависит от нужд здания. В батарее происходит теплообмен между жидкостью и материалом прибора. В конечном итоге теплоноситель отдаёт всё своё тепло и поступает обратно в котёл. Затем цикл начинается заново. Для того, что бы исключить недостаток однотрубной схемы, где каждому последующему обогревателю доставалось меньше тепла, была придумана двухтрубная система отопления частного дома. В ней присутствуют два основных элемента (две трубы):

Труба подачи тепла. По ней вода направляется в батарею.
Труба отвода тепла («отводка»). По ней уже охлаждённая жидкость выходит из прибора.

Благодаря такой конструкции каждый обогреватель имеет максимально возможный КПД.

Двухтрубная система практически полностью исключает недостатки схемы с одной трубой:

1. Все батареи, входящие в систему, передают почти одинаковое количество тепла, благодаря тому, что в каждую поступает нагретая жидкость одинаковой температуры. 2. В данной конструкции возможно производить автоматическую или ручную регулировку каждого радиатора. Для удобства можно установить термостаты на каждый прибор и отрегулировать нужную температуру для помещения. 3. Снижение давления в системе практически незаметно. Это позволяет использовать менее мощный насос. 4. Процесс обогрева не остановится при поломках одной или нескольких батарей. При наличии шаровых кранов на трубах подводящих жидкость, ремонт или установку приборов можно произвести без полного отключения системы. 5. Количество этажей в здании и его площадь не важны для установки данной схемы. Главное правильно выбрать её тип. 6. Экономия средств на том, что потребуются трубы меньшего диаметра, чем для однотрубной системы. Но в тоже время необходимо помнить о том, что понадобится больший метраж труб.

Виды двухтрубной системы отопления частного дома

Существует несколько видов двухтрубной системы.

Двухтрубная система отопления с нижней разводкой, схема устройства.

В данном типе трубы подачи и отвода подсоединяются к батареям снизу. Теплоноситель начинает двигаться от пола вверх к радиатору, затем отдаёт своё тепло и по обратному трубопроводу движется в котёл.

Нижняя и верхняя разводка двухтрубной системы отопления

Помимо этого двухтрубная система отопления с нижней разводкой может состоять из более чем одного контура.

Так же возможно устройство разводки с тупиком.

Основной минус данного типа конструкции — появление избытка воздуха. Для его устранения применяется кран Маевского.

Стоит отметить, что он должен быть установлен в каждом радиаторе. Поэтому при обустройстве системы в многоэтажном доме прокладывается особая воздушная линия, подключенная к системе отопления. Воздух из всего трубопровода скапливается в расширительном резервуаре. Оттуда весь его переизбыток выводится.

Схемы с нижней разводкой и самотёчной циркуляцией практически не используются, из за того, что большая часть радиаторов входящих в цепь являются последними. И для работы их нужно снабжать кранами Маевского. Помимо этого необходим монтаж воздушной линии вдоль стен под потолком. Это значительно усложняет установку двухтрубной системы и увеличивает её стоимость. Таким образом при монтаже двухтрубной конструкции с нижней разводкой применяют принудительное циркулировании теплоносителя.

Двухтрубная система отопления с нижней разводкой

Из плюсов данного типа следует выделить:

Из минусов отмечается большое число составных элементов системы, необходимость кранов Маевского на каждой батарее и завоздушивание.

Двухтрубная тупиковая система отопления (встречная).

Своё название получила из за встречного движения теплоносителя в подающей и отводящей трубах.

Двухтрубная тупиковая система отопления частного дома

Данный тип содержит не закольцованные ветви, ведущие в «тупик». Из основных особенностей отметим следующие:

Циркуляцию теплоносителя осуществляется посредством насоса, расположенного около котла. (схема с естественной циркуляцией не находит широкого применения)
Наиболее часто используется горизонтальный тип разводки.
Накапливаемый системой воздух удаляется при помощи кранов Маевского.
Расширение воды компенсируется резервуаром с мембраной.

Двухтрубная система отопления с верхней разводкой.

В данном случае труба подачи жидкости располагается на стене под потолком. Труба отвода устанавливается у самого пола на стене.

Из особенностей стоит выделить:

Повышенное давление, являющееся плюсом при устройстве циркуляции естественным путём.
Расширительный резервуар устанавливается в высочайшей точке. Обычно это чердак или, как вариант, в перекрытии.
Эстетика помещения ухудшается, из за обилия труб (у потолка и у пола). Так же это повлияет на общую стоимость системы. Дополнительные средств могут потребоваться на декорацию труб.
Тепло частично уходит наверх и следовательно уменьшается её эффективность.
Установка циркуляционного насоса позволяет снизить диаметр труб до допустимого минимума.
Концентрация воздуха в трубопроводе сводится к минимуму.
Схема не позволит обогреть большие помещения.

Открытая и закрытая разводящая схемы.

Отличаются друг от друга открытым и закрытым расширительным резервуаром.

Схема двухтрубной системы отопления с расширительным бачком

При открытом типе теплоноситель контактирует с воздухом и его испарение происходит в окружающую среду. Для препятствования поломке необходимо регулярно проверять уровень теплоносителя.
В закрытой схеме применяется бак с мембраной, которая регулирует скачки давления в системе отопления. Так же в закрытой схеме возможно применение теплоносителя любого вида (не только воды. например: антифриз). Благодаря этому можно создать систему с наибольшей эффективностью и экономичностью.

Естественная и принудительная циркуляция.

Двухтрубная система отопления частного дома с естественной циркуляцией

Естественная циркуляция основана на физических законах. Разогретый теплоноситель от котла устремляется вверх, а затем к радиаторам. Отдавая им тепло и остывая он движется вниз к отводящей трубе, а впоследствии снова к котлу.

Основное преимущество конструкции с принудительной циркуляцией — её долголетие, благодаря отсутствию сопутствующих мелких частей и насоса (около 50 лет).

Двухтрубная система отопления частного дома с естественной циркуляцией с расширительной емкостью и циркуляционным насосом

При внедрении циркуляционного насоса система становится принудительной и убирает недостатки предыдущего типа:

Ускоряется нагрев помещений за счёт возрастания скорости теплоносителя.
Радиаторы имеют равную степень нагрева.
Возможно применение расширительного резервуара закрытого типа, а следовательно снижение количества испарённой жидкости.
Монтаж схемы более прост.
Уменьшение завоздушенности.

Но в то же время появляются следующие недостатки:

Из вышесказанного следует вывод, что двухтрубная система отопления частного дома имеет весьма широкое распространение, благодаря своей практичности и эффективности. Главное — это подобрать её необходимый тип для тех или иных условий.

Трубопровод отопительной системы частного дома может быть выполнен своими руками или с привлечением специалистов. В любом случае предварительно подготавливается проект теплосети, важным пунктом в разработке которого является определение способа разводки труб.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

количеству трубных контуров магистрального трубопровода,
типу компенсационного устройства,
типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

однотрубной или последовательной,
двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Обратите внимание! Чтобы сохранить набранную теплоносителем инерцию, магистральный трубопровод прокладывают с уклоном в 1-3%, рабочая среда под действием силы тяжести беспрепятственно движется сверху вниз.

Принудительную циркуляцию создают специальные циркуляционные насосы, устанавливаемые на обратную трубу. Такая система обеспечивает движение теплоносителя по контуру любой протяженности и сложности, но полностью зависит от наличия электроэнергии и при отключении электроснабжения прекращает работать.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

Обратите внимание! В тепловой сети открытого типа рабочая среда контактирует с окружающим воздухом, поэтому компенсационный бак устанавливают только на водяных отопительных системах.

В закрытой системе расширительная емкость герметична и имеет два автономных отсека, разделенных мембраной. Принцип работы тот же, но теплоноситель, попадая в первый отсек, не контактирует с окружающей средой, а взаимодействует с клапаном. При избыточном давлении рабочая среда давит на мембрану, сжимая воздух во втором отсеке, когда давление нормализуется, воздух во втором отсеке разреживается и выдавливает теплоноситель обратно в трубопровод.

Рекомендуем ознакомиться: Тройник для канализационных труб из ПВХ

Виды разводок

Кроме трех вышеназванных параметров, по которым классифицируются теплосети, отопительные системы имеют еще одну важную характеристику – разводку. Это способ монтажа тепловой магистрали и подключения к ней радиаторов и других теплообменников.

Разводка определяет маршрут движения теплоносителя от отопительного прибора к отапливаемым помещениям и обратно. От того, каким путем пойдет рабочая среда, зависит, будут ли помещения обогреваться примерно одинаково или какие-то окажутся значительно теплее других.

Кроме того, от вида разводки зависит и способ подключения теплоотдающих приборов. Различают два основных типа разводки: вертикальную и горизонтальную:

В системе с вертикальной разводкой рабочая среда поступает в вертикальные стояки, к которым горизонтально подключаются теплоотдающие приборы. Стояки при этом проходят через все расположенные друг над другом помещения. В однотрубной системе горячая рабочая среда из стояка проходит по батарее, возвращается обратно в стояк и продолжает движение дальше по этажам. В двухконтурной параллельно располагаются два стояка – подающий и обратный, таким образом, остывший теплоноситель в подающий стояк не попадает.
При горизонтальной разводке подающую функцию стояка выполняет горизонтальный коллектор – проходящая через все помещения магистральная труба, к которой подключаются теплообменники. Горизонтально также можно проложить одно– или двухтрубную систему.

Обратите внимание! Оба варианта могут использоваться в одно– и двухтрубных системах. Однако вертикальная применима только в зданиях, имеющих более одного этажа, тогда как горизонтальная используется чаще в одноэтажных и небольших двухэтажных домах.

Верхняя и нижняя разводка

Направление циркуляции теплоносителя является еще одним параметром разводки труб отопления, влияющим на тепло, получаемое каждым из отапливаемых помещений.

Существует два варианта размещения магистрального трубопровода, определяющих маршрут движения рабочей среды:

Верхняя разводка. Подающий участок магистрали размещается выше теплоотдающих приборов – над потолком верхнего этажа в перекрытии или на чердаке. Для подключения в горизонтальной теплосети вниз выводятся трубы-опуски, в вертикальной – стояки.
Нижняя разводка. Подающий коллектор размещается ниже теплообменников: в подвале, под полом, в плинтусе или вдоль него. Если система двухконтурная, то обратная труба проходит вдоль подающей. Теплоотдающие приборы подключаются при помощи вертикальных выводов, в однотрубной сети магистраль также может подключаться непосредственно к теплообменникам.

Рекомендуем ознакомиться: Как выбрать и установить компенсатор для большей надежности систем из полипропиленовых труб

Обратите внимание! В частных домах с безнасосной системой отопления теплоноситель подается сначала в батарею, которая расположена выше остальных и на минимальном расстоянии от разгонного коллектора, рабочая среда движется сверху вниз.

Способы подключения теплообменников

Теплоотдающие приборы, используемые в частных домах, бывают нескольких видов:

радиаторы – знакомые всем батареи, состоящие из нескольких секций, устанавливаемые под окнами;
регистры – системы толстых труб, располагаемые под окнами, у холодных стен или по периметру помещения;
теплые полы – трубные контуры, прогревающие пол по всей площади, спрятанные под напольным покрытием;
теплые плинтуса – дополнительный теплообменник, состоящий из длинных труб, спрятанных под облицовкой плинтуса.

Радиаторы и регистры можно подключить разными способами, каждый имеет свои преимущества и недостатки:

Способ	Преимущества	Недостатки
Нижний – отвод магистрали врезается в нижние патрубки теплообменника.	Способ экономичен – требуется минимум расходных материалов, и эстетичен, поскольку не портит внешнего вида помещения. Хорошо сочетается с горизонтальной нижней разводкой. Подходит для подключения теплообменников, в которых рабочая среда циркулирует змейкой, проходя по всем отсекам по очереди.	В радиаторах и регистрах с параллельными потоками теплоносителя могут оставаться непрогретыми и завоздушиваться верхние участки теплообменного контура.
Верхний – магистраль подключается к верхним патрубкам.	Верхний – магистраль подключается к верхним патрубкам.	В частных домах такой способ используют редко, так как требуется дополнительно фиксировать трубы к стене, что удорожает и усложняет монтаж. К тому же, при верхнем подключении трубы оказываются на виду, а это не эстетично и небезопасно.
Диагональный – к подающей трубе подключается верхний патрубок теплообменника, а нижний патрубок с противоположной стороны подключается к обратке.	Способ самый эффективный, поскольку все секции батареи прогреваются и максимально обогревают помещение. По диагонали удобно подключать теплообменники к двухтрубной магистрали с вертикальной или горизонтальной разводкой.	При подключении к одноконтурному трубопроводу значительно увеличивается сложность монтажа и расход материалов, а готовая сеть выглядит неэстетично.
Боковой – магистраль подключается к верхнему и нижнему патрубкам по одну сторону батареи.	Одинаково хорош для одно– и двухконтурных систем. Боковое подключение позволяет сэкономить расходные материалы и минимально влияет на интерьер помещения.	Этот способ используется только с вертикальной разводкой, Входной и выходной патрубки теплого пола и плинтуса расположены внизу, поэтому и подключаются к магистральному трубопроводу только снизу.

Варианты монтажа контура

Магистральный трубопровод, транспортирующий теплоноситель, может не только иметь различные конфигурации, называемые разводкой, но и по-разному монтироваться.

Выбирая вариант монтажа, следует учитывать эстетическую, энергетическую и экономическую целесообразность.

Монтаж магистрали может быть выполнен двумя способами: открытым или скрытым:

Открытый способ монтажа проще и дешевле – контур прокладывается в соответствии с выбранной схемой разводки, а из дополнительных работ требуется только закрепить трубы, чтобы предотвратить их деформацию. Кроме того, магистраль в этом случае помимо транспортировки теплоносителя выполняет и теплоотдающую функцию, то есть дополнительно обогревает помещения. При этом оставленный на виду трубопровод портит интерьер, он не защищен от внешних повреждений и сам является источником опасности: об него можно обжечься, оставленные вблизи горючие материалы могут воспламениться, а в случае порыва трубопровода возможны не только повреждения внешней и внутренней отделки помещения, но и есть опасность получения травм.
Монтаж трубопровода скрытым способом предполагает прокладывание труб в каналы, выполненные в стене, полу, под плинтусом или за подвесным потолком. Упрощенный вариант – изготовление фальш-стены или применение коробов и различных накладок на трубы. Монтаж скрытым способом обеспечивает безопасность и выглядит более эстетично.

Рекомендуем ознакомиться: Как построить столбчатый фундамент из асбестовых труб своими руками

Важно! Скрытые от взора трубы повышают энергозатраты. Кроме того, увеличиваются и трудозатраты на оборудование такой магистрали и расход материалов, а при использовании фальш-стен и накладок уменьшается полезное пространство помещений.

Где находится подача у радиатора с нижним подключением
