Счётчик расхода газа от компании Elster марки BK-G6T получил широкое применение, как среди частных лиц, так и на объектах госструктур. Популярность прибора связана с повышенной точностью учёта потреблённого газа. Узлы и механизмы данной модели выполнены из материалов высокого качества, что позволяет прибору служить более 20-ти лет в режиме высокой интенсивности.
Устройство и особенности счётчика ВК-G6T
Литера «T» в модели ВК-G6T обозначает наличие важной функции – термокомпенсации. Данная функция обеспечивает механическую температурную коррекцию, что ведёт к подогреву газа до +20°С по ГОСТ 2939.
Прибор учёта газа ВK-G6T имеет ряд преимуществ перед другими устройствами данного типа. Вот некоторые из них:
- Повышенная точность измерения – погрешность составляет 1-3%.
- Золотниковый распределитель, обеспечивающий работу прибора в сложных условиях (не восприимчив к пыли).
- Конструкция устройства обеспечивает тихую работу механизма при любом давлении газа.
- Газовый счётчик оснащён блокиратором обратного хода, исключающим отмотку показаний.
- В конструкции использованы исключительно качественные износостойкие материалы.
- Минимальные показатели потери давления в рабочем режиме.
- Внутренние элементы обладают антикоррозийными свойствами.
- Прибор может иметь как левый, так и правый вход подачи газа, что даёт большую свободу при выборе места установки.
Технические характеристики
Срок службы прибора
Производитель гарантирует эксплуатацию данной модели в течение 24 лет, этот срок рассчитан, в том числе и при нагрузках высокой интенсивности. Устройство будет работать более сорока тысяч часов до выхода из строя основных узлов.
Межповерочный интервал
Диафрагменный газовый счётчик BK-G6T должен проходить поверки с интервалом в 10 лет. Согласно ГОСТ 8.324 данный вид контроля проводится с целью проверки на соответствие показаний метрологическим стандартам.
Рекомендуем: Счётчик газа BK G10 — обзор и характеристики прибора
Стоимость счётчика
Розничная цена счётчика расхода газа марки Elster BK-G6T на российском рынке стартует от 5400 руб. На сайте производителя можно заказать партию оптом, по более низкой цене.
Снятие показаний
Модель BK-G6T отличается надёжностью и простотой конструкции, что даёт возможность, потребителям газа, не прилагая усилий снимать показания с данного прибора. На дисплее счётчика всегда отображается ряд цифр, разделённых запятой.
Перед снятием показаний следует обратить внимание на некоторые детали:
- В газовую службу передаются цифры, окрашенные в белый цвет(зелёный прямоугольник) – они отражают количество кубометров уже израсходованного газа.
- Цифры красного цвета(красный прямоугольник), при передаче показаний, не учитываются.
- Снятые показания отображают кубические метры потреблённого газа.
Для определения израсходованных кубов за месяц, необходимо(« — » — это минус): всего кубов = числа на табло — числа на табло месяц назад.
Сумму, которую придется заплатить: сумма оплаты = всего кубов * на расценку газа за куб.
Можно ли сэкономить
В народе бытует миф, что якобы можно «скрутить» показания газового счётчика, в том числе и этой модели, с помощью магнита или других средств. Теоретически это возможно, но для таких целей покупаются уже модифицированные модели.
Дело в том, что основные детали устройства выполнены из пластика или алюминия, поэтому остановка магнитом невозможна. К тому же, конструкция прибора не позволяет вмешиваться в работу извне. Единственный способ сэкономить с Elster BK-G6T, это рационально использовать голубое топливо.
Установка счётчика
Осуществлять монтаж счётчика, как и вводить в эксплуатацию, имеют право только специализированные службы. Такие организации должны иметь лицензию Ростехнадзора.
Перед установкой прибора, необходимо проверить систему на возможные утечки газа. Для этого используется опрессовка системы избыточным давлением. После того, как счётчик установлен, следует убедиться в герметичности всех соединений.

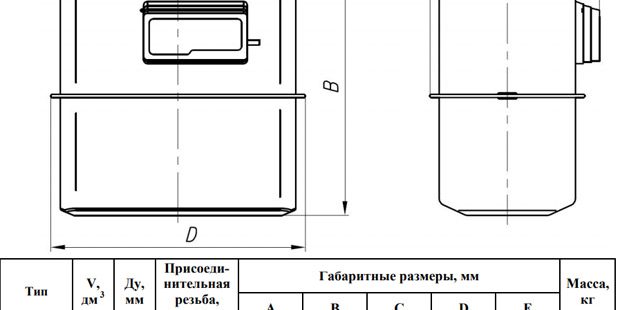

Габаритные размеры счётчика BK G4T, BK G6T и BK G10T
Счетчик газа ВК G6Т является диафрагмальным прибором, при помощи которого ведется учет газа как в условиях частного дома, так и на общественных объектах. Сейчас этот прибор наиболее популярен, так как дает наиболее точные измерения. Сама по себе конструкция прибора учета газа представлена совокупностью узлов высокой точности, которые выполнены так, чтобы в процессе эксплуатации меньше истираться. Счетный механизм – измерительная камера с вращающейся диафрагмой. Благодаря такому строению прибор можно эксплуатировать длительное время без потери качественных характеристик.
Технические данные счетчика
Газовый счетчик ВК G6Т имеет простое, но очень качественное и продуктивное внутреннее строение. За счет этого его технические характеристики остаются всегда на высшем уровне:
- Долговечность работы даже при интенсивных нагрузках. Производитель дет срок 24 года.
- Интервал между поверками – 10 лет.
- Время работы до полного выхода из строя – более 40 тысяч часов;
- Вес – 3,5 кг.
- Межосевое расстояние – 25 см.
- Интервал температуры для работы – от -40 до +60 градусов по Цельсию.
- Оптимальный рабочий температурный интервал – от -20 до +50 градусов по Цельсию.
- Максимальный показатель рабочего давления – 50 Па.
- Размер деления счетчика – 0,2 куб. дм.
- Максимальные потери давления при расходе – не более 200 Па.
- Минимальные потери давления при расходе – не более 60 Па.
- Максимальное давление внутри счетчика – не больше 100 Па.
- Измеряемые вещества – неагрессивные газы, среди которых природный, сжиженный углеводородный, нефтяной и другие.
- Габариты – не менее 329x250x167/329x241x167.
- Объем расхода газа в час – 10 куб. м.
- Максимальный объем расхода – 10 куб. м, минимальный – 6 куб. м.
Рекомендуем: Описание и технические характеристики газового счетчика ВК G4Т
Все перечисленные характеристики приведены в соответствие с ГОСТ Р 50818-95.
Преимущества счетчика
Газовый счетчик ВК G6Т отличается от других подобных измерительных приборов рядом преимуществ, которые присущи только ему и позволяют качественно проводить замер газа с минимальной погрешностью. Вот те черты, которые его выделяют:
- высокая точность с погрешностью от полутора до трех процентов;
- наличие золотникового распределителя, который не восприимчив к загрязнениям окружающей среды;
- наличие системы температурной компенсации, за счет которой счетчик функционирует в условиях улицы;
- тихая работа при любой интенсивности подачи газа;
- наличие блокиратора обратного хода, который исключает отматывание показаний;
- использование в конструкции только износостойких качественных материалов;
- минимальные потери давления при работе;
- антикоррозийные способности внутренних элементов;
- исключение дополнительного технического обслуживания.
Снятие показаний газового счетчика ВК G6Т
Данное устройство, как уже упоминалось, обладает несложной конструкцией, что позволяет без лишних затруднений снять показания с прибора. Так, на дисплее счетчика всегда имеется ряд цифр, которые разделены запятой. Те цифры, что располагаются до нее и есть показания, которые необходимо передавать газовой службе каждый месяц.
При снятии показаний со счетчика особое внимание следует уделить таким деталям:
- Красные цифры с табло в показаниях не учитываются.
- Белые цифры являются израсходованными кубометрами газа, которые и передаются в газовую компанию.
- Снятие показаний осуществляется в кубах.
Поверка счетчика
Прибор учета такого типа устанавливается только специалистами газовой службы, которые имеют соответствующую квалификацию и могут без проблем поставить любой счетчик и сразу же зафиксировать факт его установки. Они же и занимаются поверкой таких счетчиков.
Важно! Для монтажа газового счетчика нельзя приглашать сторонних специалистов или выполнять его самостоятельно, так как любая, даже самая незначительная утечка может привести к трагедии.
Счетчик газа ВК G6Т обладает межповерочным интервалов в 10 лет. По истечении этого срока прибор необходимо подвергнуть поверке в соответствии с ГОСТ 8.324. Манипуляция осуществляется специалистами при помощи поверочного устройства. Такой контроль необходим, чтобы убедиться, что счетчик работает исправно и его показания соответствуют имеющимся метрологическим стандартам.
Рекомендуем: Счетчик газа ВК G4: описание, характеристики
Важно! Поверка проводится обязательно. Если в установленные сроки этого не сделать, то счет за газ будет выставлен по другим нормативам, а не по показаниям прибора учета.
Поверка проводится после демонтажа счетчика и доставки его в ту компанию, которая проводит исследование. Есть возможность провести контроль на дому, но вызов будет стоить определенною сумму. По результату поверки счетчик признают исправным или непригодным для дальнейшей эксплуатации. В последнем случае придется покупать новый прибор учета.
Диафрагмальный газовый счетчик BK G6T широко применяется для контроля за потребляемым газом, как в частной собственности, так и на государственных объектах. Прибор пользуется большой популярностью, так как характеризуется повышенной точностью функционирования. Конструкция механизма представляет собой систему узлов, которые выполнены из высококачественных и устойчивых к истиранию материалов. Счетные механизмы представлены в виде измерительных камер, которые имеют вращающиеся диафрагмы. Благодаря этому, прибор отличается долговечностью службы и может использоваться в режиме повышенной интенсивности.
Технические характеристики измерительного устройства BK G6T
Счетчик газа BK G6T отличается элементарным, но очень продуктивным устройством. Благодаря этому, технические характеристики BK G6T остаются на самом высоком уровне:
- механизм отличается долговечностью – средний срок службы не меньше 24 лет;
- межповерочный интервал – десять лет;
- время работы до отказа – больше 40 тысяч часов;
- вес – три с половиной килограмма;
- расстояние между осями – 250 мм;
- размеры — не меньше 329x250x167/329x241x167;
- допустимая температура окружающей среды – от минус сорока до плюс шестидесяти;
- оптимальная температура рабочей среды – от минус двадцати пяти до плюс пятидесяти;
- размер деления отсчетного механизма – 0,2 дм3;
- потеря давления при расходе Q макс.– не более 200 Па;
- потеря давления при расходе Q мин. – не более 60 Па;
- максимально возможное давление внутри прибора – не более 100 кПа;
- максимальное рабочее давление – не более 50 кПа;
- измеряемая среда – газы неагрессивной природы, такие как природный, нефтяной и другие, сжиженные углеводородные газы;
- объем расхода в куб.м. газа в час – 10;
- максимальный расход – 10;
- минимальный расход – 6.
Характеристика прибора учета расхода газа соответствует ГОСТ Р 50818-95.
Габаритные и установочные размеры счетчика BK G6T
Габаритные размеры механизма BK G6T от Эльстер имеют следующие характеристики:
V – 2 дм. кубического;
Dy – 25 мм.:
Присоединительная резьба — 1¼ дюйма.
А – 250, B – 241, C- 71, D – 327, E – 163. Вес — 3,5 кг.
Газовый счетчик состоит из нескольких частей: корпуса из двух камер и прикрепленного к основанию отсчетного устройства.
Преимущества счетчика модели BK G6T
Газовый счетчик BK G6T от Elster отличается от подобных рядом преимуществ. Характерные черты устройства, выгодно выделяющие его от других:
- высокоточный механизм, погрешность в измерении варьируется от полутора до трех процентов;
- золотниковый распределитель гарантирует высокую точность и обеспечивает невосприимчивость устройства к загрязнениям измерительной среды;
- система температурной компенсации позволяет функционировать в условиях улицы, показания учитываются без использования температурных коэффициентов;
- невысокий шумовой показатель – измерительный прибор способен работать тихо при расходе любой интенсивности;
- блокиратор обратного хода дает возможность предотвращать несанкционированное отматывание показаний.
В основе измерительного устройства BK G6T современные износостойкие материалы, позволяющие добиваться таких характеристик счетчика:
- минимальная потеря давления;
- антикоррозийные способности деталей;
- невысокий уровень шума;
- износостойкость деталей.
Прибор не нуждается в дополнительном техническом обслуживании, он надежный, имеет долгий эксплуатационный срок.
Снятие показаний счетчика BK G6T
Устройство для учета расхода газа имеет несложную конструкцию, позволяющую легко снять показания счетчика. На экране есть ряд цифр, которые разделяются запятой. Для снятия показателей необходимо учитывать только те цифры, которые идут до запятой. Результаты передаются газовой службе ежемесячно. Сроки передачи оговариваются в договоре.
Подводя итог вопроса о снятии показаний счетчика BK G6T, необходимо уделить внимание на таких деталях:
- красные цифры, расположенные на табло, не учитываются;
- белые цифры – это израсходованные кубометры, именно они фиксируются для передачи в газовую службу;
- показания снимаются в кубах.
Остановка или экономия счетчика BK G6T
Все давно привыкли, что потребление газа контролируется с помощью счетчика. Счетчик газа ВК G6T устанавливается в жилых домах и бытовых помещениях. Конструкция немного громоздкая, но это окупается надежностью и безопасностью устройства. Механизм без погрешностей измеряет газ, не беспокоит громким шумом.
Производитель гарантирует невозможность остановки механизма для манипуляций с показателями. Но на самом деле существует вариант остановки и изменения цифр. Речь идет не об обычном магните или других действиях. Если попытки остановки прибора приведут к его повреждению, результат станет плачевным: крупные неприятности от газовой службы гарантированы. Есть варианты остановки счетчика BK G6T с помощью неодимового магнита, однако этот способ также не гарантирует отсутствие повреждений, так что вместо остановки счётчика постарайтесь просто экономить.
В следующем видео автор разбирает наиболее популярные мифы об остановке газовых счётчиков магнитом:
Поверка счетчика BK G6T
Межповерочный интервал механизма – десять лет. По истечению срока прибор должен быть поверен по ГОСТ 8.324. Средством проверки есть проверочные установки с погрешностью не более полпроцента.
Контроль за состоянием происходит с целью подтверждения соответствия стандартам метрологии. Срок поверки прибора начинает исчисляться с момента изготовления или предыдущей проверки. Периодический осмотр направлен на устранение погрешностей в работе устройства, как в большую, так и меньшую сторону. Наказание за несвоевременную поверку прибора не предусмотрено, но в случае большого просроченного периода, счет будет выставлен по другим нормативам.
Узнать срок контроля можно, заглянув в техпаспорт.
Для поверки прибора его демонтируют и доставляют в организацию, которая уполномочена осуществлять контроль. Можно пригласить специалиста на дом, но это будет стоить определенную сумму. Результатом поверки может стать разрешение на продолжение использования счетчика BK G6T или же признание прибора негодным к дальнейшей эксплуатации. Поэтому срок службы прибора может быть продлен или окончен.
Некоторые пользователи спустя десять лет использования прибора не проверяют счетчик, а приобретают новый.
Паспорт счетчика BK G6T
Счетчик газа BK G6T — техническая документация
Паспорт диафрагмального счетчика BK G6T дает подробную информацию о приборе. В документе можно ознакомиться с назначением приспособления, характеристиками, габаритными и присоединительными размерами. В паспорте прописана комплектность прибора и основной принцип работы. Паспорт предоставляет информацию относительно мер безопасности.
Здесь указывается срок поверки, особенности технического обслуживания.
Диафрагмальный счетчик BK G6T отличается высокой точностью результатов, долговечностью и хорошими техническими характеристиками.
Обзор счётчика Elster BK G6T:
Счётчик BK G6 и BK G6T – измерительный прибор диафрагменного (мембранного) типа для учёта объёмов потреблённого газообразного топлива с неагрессивными свойствами и неоднородной структурой. Изделие устанавливается на объектах коммунального хозяйства, промышленного сектора, бытовой сферы и прочих, расходующих газ в пределах 6-ти кубометров в час.
Вид счётчика – BK G6Т
Устройство и принцип работы
Счётчик состоит из следующих компонентов:
- корпуса с патрубками, выполненного из двух половин, соединённых механическим способом;
- мерных диафрагм размещённых в камерах;
- шиберной системы распределения с золотниками;
- кривошипного модуля;
- счётного роликового механизма, размещённого в отдельном отсеке верхней половины корпуса;
- механического устройства, корректирующего температурные показатели измеряемой среды, выполненного из биметаллического материала (для исполнения с индексом Т в маркировке).
Конструкция счётчика BK G6
Дополнительно конструкция корпуса и счётного блока аппарата позволяют подсоединять устройство для фиксации и дистанционной передачи данных посредством магнитного датчика (геркона) и модема.
Работает газомер следующим образом:
- Поступая через входной патрубок под давлением, газ поочерёдно двигает диафрагмы в каждой из камер.
- Движение передаётся через шатуны на счётный узел, преобразовываясь во вращение роликов, отсчитывающих показания.
- Распределительная система с золотниками обеспечивает попеременное срабатывание обеих мембран, возвращающихся в исходное положение, благодаря естественной упругости материала изготовления.
Технические характеристики
| Наименование параметров | Величина |
|---|---|
| Циклический объем, дм³ | 2 |
| Давление газа рабочее, кПа | 50 |
| Максимально допустимое давление внутри корпуса, кПа | 100 |
| Потеря давления, Па | не более 200 |
| Расход, м³/ч: | |
| Порог чувствительности, м³/ч | 0,008 |
| Емкость счетного механизма, м³ | 99999 |
| Цена деления младшего разряда, л | 0,2 |
| Параметры датчика импульсов: | |
| Температура рабочей среды, °С | -25… +40 |
| Температура окружающей среды, °С | -40… +55 |
| Нормативный срок службы, лет | 24 |
| Межповерочный интервал, лет | 10 |
| Цена, рос. руб. | от 4500 |
Графики потери давленияГабаритный размеры BK G6 и BK G6T
Документация прибора
Паспорт BK G6 и BK G6Т: Смотреть
Описание: Смотреть
Сертификат: Смотреть
Разрешение: Смотреть
Свидетельство СИ: Смотреть
Установка (пояснения изготовителя): Смотреть
Комплектация счётчика при покупке
Комплектация счётчика BK G6 при покупке
Гарантия на прибор
Заводом гарантируется исправная эксплуатация продукции после установки до истечения 2-х лет. Продолжительность гарантийного срока увеличивается ещё на 3 месяца от даты первичной поверки на предприятии, если изделие хранилось на складе до пуска в работу.
Если торговый представитель и потребитель соблюдали паспортные условия транспортировки, хранения, установки и эксплуатации, газомер принимается для гарантийного ремонта в официальных сервисных центрах изготовителя.
Преимущества прибора
Модель отличается следующими достоинствами:
- простотой конструкции, надёжной в работе и долговечной, не требующей вмешательства в период между поверками;
- высокой степенью точности измерения и чувствительности на изменения давления газа;
- привлекательным внешним видом;
- качественной антикоррозионной обработкой металлического корпуса;
- современными износостойкими материалами, обеспечивающими долговечность эксплуатации изделия;
- наличием фиксатора, не допускающего обратный отсчёт механизма;
- удобством установки;
- простотой считывания данных;
- доступной стоимостью;
- присутствием функции коррекции показателей по температурным критериям газовой среды (для отдельного исполнения);
- возможностью доукомплектации устройствами, передающими сведения по показаниям дистанционно, на стороннее устройство или в централизованную контролирующую систему (по желанию заказчика).
Разновидности счётчика
Модель производится в исполнениях, различающихся следующими особенностями:
- способом подвода топлива – через раздельные штуцера или единый (в совмещённом виде);
- направлением подачи давления – право- и левосторонние;
- присутствием механического корректирующего устройства, уравновешивающего показания при отклонении температуры газа от 20-ти градусов.
- прибор с электронным дисплеем – BK G6 ETe(что бы увеличить нажмите на фото).
- Вид счётчика – BK G6ETe
Снятие показаний
В порядке снятия показаний разобраться несложно:
- Записывается количество потреблённых кубов (обведено синей рамкой на фото), дробные доли значения не учитываются(красная рамка).
- Из снятых показаний вычитаются полученные месяц назад.
- Итоговый результат перемножается на стоимость одного кубометра газа.
Снятие показаний со счётчика BK G6 и BK G6Т
Можно ли сэкономить
Экономия расхода газового топлива при учёта данным прибором обеспечивается за счёт:
- правильной установки и эксплуатации устройства, согласно требованиям паспортной документации;
- выбора модели, в зависимости от условий эксплуатации и характеристик измеряемой среды;
- использования современных потребляющих устройств, экономно расходующих энергоресурсы;
- полной герметизации мест подсоединения, чтобы избежать утечек.
Использование газомера обойдётся потребителю дешевле, нежели оплата по предусмотренным тарифам без измерительного прибора.
Установка счётчика
Установка аппарата производится специализированной организацией, обладающей необходимым комплектом разрешающей документации от государственных органов.
Стоимость монтажа определяется расценками компании, зависящими от конкурентной среды в регионе. В среднем расходы на монтаж составляют от 4,5 тысяч рублей, если не принимать во внимание затраты на сварку газовых труб и цену прибора.
При установке должны соблюдаться условия, указанные изготовителем в паспортной и технической документации, сопровождающей изделие.
Размеры и стандарты установки счётчиков от плиты
Результаты монтажа подтверждаются внесением записи в паспорт счётчика представителем организации, выполнявшей работы.
Назначение
Счётчики газа предназначены для учёта количества потребляемого газа.
Измеряемая среда: природный газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве, в квартирах, индивидуальных домах и других сферах деятельности человека, требующих учёта потребляемого газа.
Основные характеристики
- Диапазон рабочих расходов от 0,016 м³/ч до 6 м³/ч
- Погрешность измерения:
- в диапазоне расходов: Q мин. ≤ Q < 0,1Q ном. ± 3 %;
- в диапазоне расходов: 0,1 Q ном. ≤ Q ≤ Q макс. ± 1,5 %.
- Циклический объём измерительных камер V1,2 дм³
- Порог чувствительности:
- ВК-G1,6; ВК-G 1,6Т – 0,0032 м³/ч;
- ВК-G2,5; ВК-G2,5Т – 0,005 м³/ч;
- ВК-G4; ВК-G4Т – 0,008 м³/ч.
- Рабочее давление газа 50 кПа
- Диапазоны температуры:
- рабочей среды для счётчиков ВК-G от −30C° до +50C°;
- рабочей среды для счётчиков ВК-G Т от −25C° до +50C°;
- окружающей среды от −40C° до +60C°
- Межповерочный интервал – 10 лет
- Гарантийный срок эксплуатации 3 года
- Средний срок службы – не менее 24 лет
Отличительные особенности
- Компактность конструкции и современный дизайн
- Наличие конструктивных исполнений с правым и левым направлениями потока газа
- Наличие конструктивного исполнения счётчиков с механической температурной компенсацией (ВК-G Т)
- Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных (системы АСД)
- Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика).
- Высокая чувствительность и точность измерений
- Низкие энергетические потери и малая потеря давления
- Нечувствительность к загрязнениям газа
- Низкий уровень шума
- Высокая коррозионная стойкость применяемых для изготовления деталей материалов
- Высокая надёжность и длительный срок службы
—>
Дополнительно применяется
Пункт учета и редуцирования газа ПУРДГ- 6..25
Система телеметрии для бытового сектора
Техническая документация
Используемые источники:
- https://pouchetu.ru/gazovyj/schyotchik-bk-g6t
- http://maloplatim.ru/vk-g6t.html
- https://schetchik-info.ru/schetchik-gaza-bk-g6t-harakteristiki-pokazaniya/
- https://myschetchik.ru/gaza/bk-g6-i-bk-g6t
- https://m.gaselectro.ru/market/bytovye_i_kommunal_nye_schetchiki_gaza/bytovye_schtchiki_gaza_bkg_16_bkg_25_bkg_4_bkg_4t.html
