Газовые котлы со встроенным водонагревателем

Мощный газовый котел, установленный в коттедже, может легко решить проблему отопления и снабжения дома горячей водой. Но количество нагретой жидкости для гигиенических и хозяйственных нужд ограничено и не всегда устраивает владельцев. Чтобы возместить ее дефицит, устанавливают БКН – бойлер косвенного нагрева для газового котла.

Рассмотрим особенности и функциональные способности накопительного агрегата, а также выясним, как лучше использовать его в паре с газовым котлом, чтобы результат был максимально эффективным.

Отличительные черты бойлера косвенного нагрева

Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.

Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой

Все накопительные бойлеры можно разделить на 2 большие категории:

• прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
• косвенного нагрева, подогревающие воду уже горячим теплоносителем.

Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.

Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса

Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.

Пользователи видят в использовании БКН немало преимуществ:

• агрегат не требует электрического питания и выигрывает с экономической стороны;
• горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
• могут свободно работать несколько точек водораздачи;
• стабильная, не падающая в процессе потребления температура воды.

Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.

Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л

По всем характеристикам БКН подходит для того, чтобы его применять в паре с газовым котлом. Более того, это является одним из лучших решений для оборудования системы подготовки горячей воды для частного дома с большим количеством проживающих.

Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.

Газовое отопительное оборудование + БКН

На даче для летнего отдыха не обязательно устанавливать сложную систему коммуникаций, тогда как для коттеджа постоянного проживания она просто необходима. Здесь не стоит размышлять, нужен ли дополнительный бойлер для газового котла – безусловно, он окажется очень полезным приобретением, значительно повышающим комфорт проживания в доме.

Произведем обзор основных схем подключения БКН, чтобы предупредить ошибки, возможные при самостоятельном монтаже оборудования.

Схема подключения к 1-контурному котлу

Одноконтурные агрегаты выполняют одну из заявленных производителем функций: либо обеспечивают нагрев воды для ГВС, либо отапливают дом – причем второй вариант в быту применяется гораздо чаще.

Комбинированное решение – 1-контурный газовый котел + БКН – одно из лучших для небольшого коттеджа.

Схема подключения БКН к газовому котлу. Подогрев воды для отопления и горячего водоснабжения происходит синхронно, после чего она распределяется по двум веткам – к радиаторам отопления и бойлеру

Процесс нагревания происходит по следующей схеме:

• холодная вода поступает в котел, где нагревается до нужной температуры (например, +80°С) газовой горелкой;
• нагретый теплоноситель поступает в контур отопления – к радиаторам – и в теплообменник накопительного водонагревателя, т.е. бойлера;
• за счет повышения температуры теплообменника вода в бойлере нагревается и при включении кранов водоразбора поступает к потребителю.

При реализации этой схемы газового 1-контурного котла с косвенным бойлером главное значение имеют технические данные – мощность и скорость подачи теплоносителя.

По средним показателям, вода в бойлере, если он предварительно не функционировал, нагревается с нуля до приемлемой температуры за 5-15 минут, то есть ожидание будет длиться недолго. Обычно агрегат находится в рабочем состоянии, поэтому доступ к нагретой воде есть всегда.

Разберем особенности обвязки рассматриваемых устройств.

Для начала необходимо выбрать наиболее удобное место монтажа – чаще всего это котельная, отдельное нежилое помещение. Лучше агрегаты расположить на близком расстоянии друг от друга – так процесс нагрева происходит быстрее, да и материалов расходуется меньше.

Напольный монтаж предполагает такую установку, при которой расстояние до ближайших преград или устройств составляло бы не менее 0,5 м – это потребуется для обслуживания или осмотра агрегата

Обвязка происходит с двух сторон: загрузки и водоснабжения.

На выходе из бойлера рекомендуется установить мембранный расширительный бачок, компенсирующий тепловое расширение и стабилизирующий работу системы. Все контуры нужно оборудовать шаровыми кранами и обратными клапанами, регулирующими направление потоков теплоносителя.

Не лишней будет и установка фильтров – вода в систему подается разная, а во время аварии может попасть песок или другой мусор, способный загрязнить теплоноситель и вывести из строя технику.

Обязательный элемент – циркулярный насос, обеспечивающий подачу воды под нужным давлением. Его монтируют на трубу между котлом и бойлером, а управляется он одним из способов: или термостатом накопителя, или термодатчиком в котле

С обеих сторон от насоса устанавливают запорные краны. Такой же кран – на входе холодной воды в котел.

На патрубке бойлера устанавливают тройник со сливным краном, и на обоих трубах – запорные краны, чтобы агрегат всегда можно было отрезать от котла для чистки или другого обслуживания. На подаче, перед запорным краном, нужно разместить воздухоотводчик.

Оптимальный вариант – это подключение с помощью трехходового термостатического клапана, который организует выход теплоносителя из котла и разделение его на два потока – в бойлер и отопительный сектор. С его помощью можно регулировать температуру: если для радиаторов подходит нагрев до + 80-90°С, то для теплых полов лучше ограничиться +45°С.

Если нет трехходового клапана, то устанавливают два циркуляционных насоса, один из которых обслуживает БКН, другой предназначен для отопительной ветви.

Схема подключения котла к гелиосистеме. Взаимодействие с солнечным коллектором требует обустройства отдельного замкнутого контура с теплообменником и термодатчиками

Иногда применяют контуры с рециркуляцией теплоносителя – например, для постоянного поддержания полотенцесушителя в «рабочем» состоянии. Нагретая вода циркулирует в замкнутом контуре, не давая трубе остывать. Обязательным элементом является циркуляционный насос, а обратный клапан не нужен. Минус такой системы в летний период – перерасход энергии.

С переходом работы газового котла на «летний режим» отопительный контур просто отсекают – газовая горелка производит нагрев теплоносителя для бойлера. Но есть и другой выход – просто отключить газовый котел и пользоваться только бойлером. Это возможно, если накопитель дополнительно оснащен автономным источником нагрева – ТЭНом.

Два варианта применения с 2-контурным котлом

Владельцев газового отопительного оборудования также интересует, как работает бойлер косвенного нагрева с 2-контурным газовым котлом. Специалисты считают, что взаимодействие агрегатов возможно, но результат зависит от схемы подключения: с одной из них они просто не предназначены для работы друг с другом.

Внедрение бойлера в контур ГВС

Сначала рассмотрим вариант, когда бойлер внедрен в контур ГВС. С гидравлической точки зрения все выглядит правильно. Трехконтактный механический термостат, помещенный в корпус бойлера, при понижении температуры замыкает цепь электропитания насоса.

Тот, в свою очередь, начинает качать воду, которая циркулирует по контуру между двумя теплообменниками: нагревается от газовой горелки, а затем перемещается в змеевик БКН.

Проще говоря, оба аппарата выполняют свои функции: котел перестает отапливать и начинает нагревать воду для ГВС, а бойлер пытается за счет повышенной температуры горячей воды нагреть содержимое своего «хранилища»

Проблема возникает как раз из-за несоответствия температурных параметров. Предположим, что изначально температура заполнения бойлера +15˚С, а рекомендуемая температура нагрева воды в котле +60˚С – больше не позволяет автоматический ограничитель.

Разница между двумя заданными параметрами в 45˚ значительна, поэтому теплообмен в бойлере происходит достаточно интенсивно. Но температура начинает расти, и когда она достигает значения +40˚С, разница уже гораздо меньше – всего 20˚. Соответственно, и теплообмен замедляется.

Не забываем, что вода продолжает циркулировать между двумя устройствами. К газовой горелке котла начинает поступать не 15-градусный теплоноситель из системы ХВС, как это рекомендовано производителем, а 40-, а затем и 50-градусная нагретая жидкость из бойлера.

В результате температура жидкости моментально влетает до +60˚С, срабатывает датчик, горелка отключается, так как запрограммирована на безопасные для потребителей параметры

В бойлере вода начинает остывать – датчик снова включается, и процесс циркуляции возобновляется. И так постоянно. Это приводит к тому, что вода в бойлере не достигает нужной температуры, а остается недостаточно горячей, что не подходит для бытового использования ГВС.

Процесс взаимодействия двух агрегатов мог бы состояться, если бы горелка котла нагревала теплоноситель до +80˚С, но это запрещено инструкцией для защиты пользователей от ожогов.

Еще одна причина, чтобы не использовать БКН и контур ГВС газового котла в паре, кроется в невозможности нагревать воду в бойлере до температуры, превышающей +60˚С. Это связано с санитарными нормами.

Примерно раз в неделю аппарат заполняется горячей водой около 70-75˚С, чтобы в резервуаре не плодилась бактерия легионелла, колонии которой напоминают слизь. Большое количество бактерий в воде приводит к развитию аллергии и других заболеваний

Можно сделать вывод, что всего из-за двух, но существенных причин, схема объединения газового котла и БКН через контур ГВС признана неэффективной и небезопасной. Если у вас уже есть двухконтурный котел, просто пользуйтесь им по прямому назначению: один контур используйте для отопительной системы, второй для ГВС.

Взаимодействие БКН с контуром отопления

Второй вариант – взаимодействие БКН с контуром отопления. Техническое решение отлично работает, если не хватает производительности газового котла, и это единственный эффективный способ подключения БКН к 2-контурному котлу.

Контур ГВС не трогаем, а пользуемся только веткой, отвечающей за отопление – то есть идущей к радиаторам и системе «теплый пол». Трубу, ведущую к бойлеру, необходимо подключить сразу под котлом, после крана

При электронном управлении нужно настроить котел на нагрев воды +70°С – именно такой теплоноситель поступит в бойлер, где и будет происходить дальнейшая регулировка температуры. Термостат, расположенный в бойлере, при понижении температуры будет включать насос, при достижении необходимого значения – выключать.

При механическом управлении газовым котлом все происходит иначе. К термостату котла подключают второй термостат – бойлера, и тогда первым устройством можно управлять с помощью второго. Например, если на втором установить температуру +80°С, то и первый, рабочий, потребует нагрева воды до +80°С, независимо от того, какая температура на нем выставлена.

Когда в бойлере вода нагревается до нужной температуры, второй термостат разрывает цепь, и первый, расположенный на котле, снова становится «главным». Если в этот момент на нем выставлена температура +40°С, то она и снизится до 40.

Как сделать обвязку без ошибок?

Чтобы оба агрегата – и газовый котел, и БКН – работали безотказно и на протяжении всего срока службы, важно правильно выполнить обвязку, то есть установить группу безопасности и другие элементы.

Галерея изображенийГидроаккумулятор необходим, чтобы бойлер не пострадал от теплового расширения воды в момент, когда она достигает пика нагревания. Баки для систем отопления и ГВС отличаются – учтите это при покупкеЕго устанавливают сразу на выходе, чтобы обеспечить полный слив воды из теплообменника для профилактических или ремонтных работПри запуске агрегата в первый раз с помощью воздухоотводчика выводят воздух из системы. В дальнейшем кран пригодится для ввода бойлера в эксплуатацию после простояГлавная заслуга циркуляционного насоса – в незамедлительной подаче нагретой сантехнической воды к потребителю в краны — не нужно ждать, когда она нагреетсяРасширительный бак для бойлераКран слива для обслуживанияВоздухоотводчик для удаления воздушных пробокНасос для циркуляции горячей воды

Устанавливая фильтры грубой очистки обязательно уточните его расположение – на корпус нанесена стрелочка, указывающая на направление движения воды.

Вертикально такой фильтр устанавливать нельзя, так как в результате грубые частицы скапливаются в трубе, а не в самом фильтре. Чистку можно будет проводить только промывкой под давлением – так вы сможете запачкать всю котельную.

Расширительный бак нужно устанавливать не отдельно, а между бойлером и обратным клапаном, иначе он окажется бесполезным и не будет выполнять свои функции.

Выводы и полезное видео по теме

Как сделать обвязку 1-контурного котла с БКН:

О нюансах подключения бойлера косвенного нагрева:

Подключение газового котла к БКН на практике:

К установке и подключению бойлера рекомендуем привлечь специалистов, чтобы в дальнейшем не сталкиваться с проблемами отопления или ГВС только из-за неправильной обвязки или отсутствия важных элементов в системе. Не забывайте и про инструкции производителя, в которых часто указываются нюансы работы агрегата с тем или иным устройством.

Существует два основных способа приготовления горячей воды. Первый, — вода нагревается во время движения по нагревателю и подается на водоразбор. Такой нагреватель называется проточным.

Второй способ — нагревается большой объем воды в теплоизолированной емкости, затем постепенно расходуется. Такой нагреватель называется накопительным. Источником энергии обычно являются газ, электричество или разогретый теплоноситель из системы отопления.

Проточный – большой пиковой мощности

Проточный нагреватель должен быть сравнительно мощным, чтобы обеспечивать нужный расход горячей воды в кране. Для лейки душа необходима мощность не менее 10 кВт, для наполнения ванной — от 15 кВт, для двух кранов горячего водоснабжения — от 20 кВт.

Нагревать воду электрическим проточным нагревателем не дешево. К тому же нужно трехфазное подключение (свыше 6 кВт) и специальное разрешение на большую мощность.

Оптимально для обеспечения несколько кранов, установить на каждый из них компактный электрический проточный нагреватель. При этом ставится защита от их одновременной работы, чтобы не перегрузить сеть.

Более дешевый вариант — нагревание воды с помощью газа. Используются газовая колонка, или второй контур котла отопления. Мощности подобных аппаратов может хватить на два крана, а горячая вода получается дешевле.

Недостатки проточного

При проточной схеме нагреватель должен располагаться как можно ближе к крану, чтобы меньше сливать воды, пока не пойдет горячая. Рекомендуемое расстояние — не больше 5 метров. Но в любом случае будет перерасход воды и энергии. Подобный недостаток характерный и для накопительного нагревателя.

Скачки давления в системе вносят дискомфорт, так как меняют температуру воды на выходе.

В торговых точках чтобы продать малоподходящий проточный электрический нагреватель, просто указывают, что он выдает столько-то литров воды при такой температуре, например, +50 градусов, что на первый взгляд приемлемо. Но не указывается, с какой температуры нагревается вода. Ключевой характеристикой такого аппарата является разность нагрева температур. Ведь холодная вода обычно +6 — +10 градусов, а не +15 или +20.

Накопительная система нагрева воды

Главное достоинство электрического накопительного бака мощностью 1,5- 2,0 кВт в том, что его можно установить везде, в любом доме и квартире, где есть электропитание 220 В. Его объем обычно 25 — 150 литров (ходовой объем 50 — 100 литров). Вода в нем нагревается постепенно до заданной температуры, а при заборе возможен большой расход, снижение температуры происходит постепенно.

Дешевле нагревать воду газовым накопительным нагревателем с маломощной горелкой (до 3 кВт). Дело в том, что на такой нагреватель не нужен специальный дымоход. Но устанавливаться может только по согласованию с горгазом, вероятно по отдельному проекту. Обеспечивается воздухом из помещения (с системой вытяжки).

Недостатки накопительных

• Ограниченный объем воды, что может создавать трудности. Например, если для купания израсходована одна порция в объеме бака, то для приготовления следующего объема нужно много времени.
• Нагреватель необходимо устанавливать рядом с водоразбором, если ванная и кухня разнесены, то на каждый кран необходимо устанавливать по отдельному накопительному баку.
• Происходит перерасход энергии от остывания неизрасходованной горячей воды в нагревателе.
• Перерасход воды при спуске воды из крана, которая остыла в трубопроводе.

Бойлер косвенного нагрева – стабильная система ГВС

Преимущество бойлера косвенного нагрева в том, что для нагрева используется энергия системы отопления, которой много, и она обычно не дорогая. Поэтому горячей воды может быть много, температура ее стабильна, вода дешевле.

Бойлер косвенного нагрева представляет из себя накопительную емкость на 100 — 300 литров. Нагрев осуществляется спиральным трубопроводом, по которому движется разогретый до 80 — 90 градусов теплоноситель.

Системы отопления создаются таким образом, что при остывании воды горячего водоснабжения ниже порогового значения, к примеру +50 градусов, котел переключается на нагрев бойлера. При этом выдает повышенную температуру работает на полную мощность, нагревая ГВС до верхнего порогового значения, к примеру, +60 градусов. После чего опять переключается на отопление.

С буферной емкостью – наибольший запас энергии

В буферной емкости все наоборот, — применяется емкость большого объема, около 1 тонны или больше заполнена теплоносителем, а нагреваемая вода движется по спирали, т.е. происходит прямоточный нагрев. Но при открытии дополнительных кранов ее температура меняется незначительно, так как конструкция имеет большой резерв по количеству передаваемой энергии.

Температура горячей воды будет такой же, как у теплоносителя системы отопления. Иногда это не подходит, поэтому в схему водоснабжения включается и смесительный узел для уменьшения температуры…

Буферной емкостью снабжаются в основном системы отопления с твердотопливными котлами. Как и почему используется буферная емкость

Другие особенности нагрева воды отоплением

Бойлером часто снабжаются одноконтурные газовые или жидкостные котлы. Какой котел выбрать — одноконтурный или двухконтурный

Другой особенностью системы является возможность создания постоянной циркуляции воды по кольцевому трубопроводу водоснабжения. Тогда, при открытии крана сразу же получаем горячую воду. Остывание воды не считается потерей энергии, ведь она расходуется на отопление дома.

Еще имеется возможность экономить — дополнительная спираль нагрева размещается в бойлере и подключается к солнечному коллектору. Энергия солнца называется даровой, расход на солнечные коллектора в данном случае окупается. Это дает возможность подогревать воду летом, если энергии не хватает — подключается котел.

Бойлер послойного нагрева

Основные недостатки обычной прямоточной системы отопления с газовым нагревателем (вторым контуром котла) или электрическим решают с помощью установки бойлера послойного нагрева. Одного или нескольких на каждый кран. Он представляет собой теплоизолированную емкость, в которую подача горячей воды осуществляется сверху. С этого же уровня осуществляется и ее забор.

Такой бойлер дает возможность одномоментно получать много горячей воды стабильной температуры. С ним можно забрать и «чуть воды», а также обеспечить наименьший спуск холодной. В качестве такого промежуточного накопителя можно использовать и обычный нагревательный бойлер.

Ошибка – неправильное подключение бойлера ГВС

Одна из распространенных ошибок при создании системы горячего водоснабжения в доме, — подключение бойлера косвенного нагрева к второму контуру двухконтурного котла. Этот контур сам по себе предназначен для приготовления горячей воды, поэтому имеет ограничение максимальной температуры в +60 градусов, чтобы не происходило термических ожогов.

Соответственно разогреть воду в бойлере косвенного нагрева до нужной температуры он не в состоянии, так как требуемая температура теплоносителя должна быть+80 град. В результате котел работает в аварийном режиме, а вода не нагревается. Подключать такой бойлер можно только к отопительному контуру… Кстати подключить бойлер косвенного нагрева можно и к твердотопливному котлу. Подробней, схема включения бойлера косвенного нагрева с твердотопливным котлом

Сейчас наиболее комфортным и экономичным решением по созданию системы горячего водоснабжения является установка бойлера косвенного нагрева, там, где это возможно сделать. Остальные схемы ГВС можно считать вынужденными решениями, которые диктуются обстоятельствами, например, экономией при создании…

Бойлер косвенного нагрева стремиться максимальным образом использовать тепло вашего котла. Рачительный хозяин давно подметил, что теплогенерирующий котел вполне может поделиться своим драгоценным теплом с другим оборудованием. Зимой так печально наблюдать, как горячие потоки буквально улетают в трубу.

Косвенным образом использование возможностей отопительной системы, становится сегодня все более популярным, среди обитателей загородных домов и коттеджей частного сектора. Непрямой нагрев воды для системы ГВС, является наиболее энергетически эффективным, экономичным и грамотным способом для подогрева воды из всех доступных методов.

Бойлер косвенного нагрева, в противоположность прямому, нагревающему воду посредством газа либо электричества, обеспечивает жилье горячей водой из минимального расчета стоимости. Нагреватель такого типа представляет собой резервуар в виде прямоугольника, куба или бочки изготовленного из металлического листа с теплосберегающим изоляционным материалом и напоминает огромный термос.

Устанавливается бойлер косвенного нагрева обычно рядом с котлом в котельной, существуют фирменные комплекты, где установка продумана непосредственно на котловое оборудование.

Что такое бойлер косвенного нагрева

Для чего он нужен?, в первую очередь задается вопросом типичный обыватель. Владельцы загородных домов справедливо полагают, что гораздо легче купить двухконтурный котел. Один контур будет использован на обогрев хозяйства посредством системы отопления. Второй контур будет готовить горячую воду для ГВС, таким образом сразу закрываются два вопроса одной покупкой.

Да, подобные рассуждения справедливы, но до определенной поры. Во первых — двухконтурный котел мгновенно переходит в режим приготовления горячей воду как вы только открываете кран. Котел совершенно перестает в это время заботится о вашей системе отопления, бросая ее на произвол судьбы. Попросту котел всю свою мощь направляет на подогрев ГВС, блокируя подогрев теплообменника отопления.

Во вторых, как правило, двухконтурный котел не обладает в полной мере функциональностью газовой колонки, его мощности хватает с трудом на одну точку водоразбора. Получается, если семья вернулась с лыжной прогулки, и домочадцы решили принять душ, то отопительная система будет выключена как минимум на пару часов.

К тому же, остальным членам семьи придется терпеливо ждать всех участников и не открывать кран на кухне, если не хотят услышать лестные слова в свой адрес. Таким образом, лишь на первый взгляд бойлер косвенного нагрева выглядит как лишняя трата финансов. На самом деле это необходимость для обеспечения комфортного проживания. Приемлемым компромиссом, станет вердикт купить бойлер косвенного нагрева, емкостью на 200 литров.

Принципиальная схема бойлера косвенного нагрева

Установленный внутрь теплообменник — сердце конструкции, изготавливается чаще всего из латуни или углеродистой стали, по нему из котла отопления циркулирует теплоноситель. Теплообменник имеет вид спирали, позволяющий довольно быстро и результативно нагревать жидкость в баке.

Через выходное отверстие горячей и входное холодной воды, устройство соединяется с главной водоснабжающей системой. Получается, что устроен бойлер косвенного нагрева более чем просто, и даже не понятно, почему простейшее изобретение так долго не использовалось человечеством.

Затратив всего три с половиной минуты на просмотр видеообзора вы поймете принцип работы бойлера косвенного нагрева, тем более что видео ряд легче воспринимать в пониманию:

Косвенный нагрев имеет следующие преимущества в использовании:

• Главное преимушество — бойлер косвенного нагрева не требует финансовых затрат на эксплуатацию. Он совершенно не обременяет электропроводку дополнительной нагрузкой в пиковый отопительный период, потому что описываемая система не потребляет электричество;

• Вследствие замкнутого контура, вода постоянно циркулирует через котел и находится в горячем состояинии, после открытия крана, потребитель немедленно получает горячий поток не сливая холодный отстой;

• Процесс рециркуляции не только сохраняет воду горячей, но и уберегает систему ГВС от заражения патогенными микроорганизмами – Легионеллами. Поддерживаемая высокая температура, препятствует их развитию.

• Проточная вода исключена от взаимодействия с внутренней поверхностью трубок теплообменника, в нем не откладывается накипь и соли, что обеспечивает возможность долговременной эксплуатации системы котла;

• Большие запасы горячей воды и увеличенная мощность современных конструкций позволяют  жидкости нагревается гораздо быстрей традиционных накопителей. Объемы запасов спокойно дают возможность подключить бойлер косвенного нагрева к двум и более точкам, потребляющим горячую воду.

• Змеевик теплоносителя и и вспомогательный ТЭН защещены от корозии специальным анодом. По сути, анод берет на себя всю нагрузку по корозии, продлевая ТЭНам срок службы.

Есть у данного устройства и некоторые минусы заключающиеся в:

• зависимости от подключаемых тепловых источников;
• в летний период, при отсутствии отопления, бойлер необходимо подключать к электричеству, именно для этого он комплектуется электронагревателями.

По существу, косвенная система нагрева воды использует тепловую энергию, генерируемую твердотопливным или газовым котлом. Сочетание теплогенерирующего устройства и бойлера косвенного нагрева —  вынуждает котел выполнять двойную работу. Особенно преимущество ощущается в зимнее время — получается, что вода нагревается бесплатно, ввиду того что система отопления так или иначе работает.

Зимой, затраты на нагрев воды, могут составлять до одной трети всех счетов за электроэнергию.  Присоединение косвенной системы бойлера к газовому или пеллетному котлу, эффективно способствует экономии наших финансов.

Преимущества и отрицательные стороны бойлера непрямого нагрева

К положительным факторам использования такого бойлера можно отнести:

• Косвенный водонагрев не создает дополнительную нагрузку на электропроводку, особенно в сезон отопления, так как он подключается к централизованному отоплению и никакого отношения к электричеству практически не имеет;
• при грамотном подключении и настройке бойлер способен показывать высокий коэффициент производительности с приемлемым сопоставлением затрат;
• нагреватель, расположенный внутри также как и теплоноситель не соприкасаются с входной водой, обеспечивая тем самым продолжительность эксплуатации и безопасность агрегата;
• всегда есть возможность подключить бойлер косвенного нагрева к другим тепловым источникам, а также одновременно использовать несколько устройств, создавая каскад.

От коррозии бак и аварийный ТЭН предохраняет анод из магниевого сплава. Во избежание предельно допустимого давления, в бойлере установлен терморегулятор и клапан предохранения. Корпус бака может быть в любом исполнении, под самые разные интерьеры.

Наряду с неоспоримыми преимуществами у данной системы присутствуют и недостатки:

• при необходимости переоборудования существующей системы нужно быть готовым к затратам;
• цена бойлера косвенного нагрева весьма высока, первоначальные затраты на преобретение и монтаж потребует значительные финансовые средства. Так, цена всегда будет выше, чем стоимость проточных электрических или газовых водонагревателей;
• после монтажа и первого запуска нагрев первых 100 и более литров воды будет длиться до двух часов, что может отрицательно сказаться на отоплении дома в этот период;
• купить бойлер, это еще пол дела, емкость 100 – 200 литров имеет большие габариты, которые придется учитывать, ваша котельная должна обеспечить свободное место.

Как выбрать бойлер косвенного нагрева

Основным отличием бойлера от традиционного водонагревателя является емкость бака. Для правильного выбора и избежания чрезмерных затрат, при покупке бойлера, нужно знать какой объем воды в потребуется на удовлетворения спроса семейной ячейки. Усредненные показатели представлены такими расчетами: личная гигиена, в день — до 15 литров; мытье кухонной утвари — до 25 литров в день; душ — до 100 литров в день; ванная — до 200 литров.

Принято считать, что один человек расходует порядка ста литров горячей воды, но это, конечно же, условность, реальное потребление зависит от самого человека, и его привычек. Кто-то посещает душевую по два раза в день, другой на прием ванны тратит один день в неделю. Наверняка можно сказать, что больший объем нагревателя будет иметь и большую стоимость.

Вторым важным фактором, влияющим на стоимость бойлера оказывают материалы из которого он исполнен, в частности внутренние его части. Рекомендуется выбирать агрегат с латунным змеевиком, что дает более эффективный нагрев в сравнении со стальным. Латунь удобна также тем, что отчистить от нее накипь гораздо легче чем от стали.

Следует учитывать и уровень защищенности от коррозии. В недорогих моделях поверхность баков покрывается эмалированным слоем либо стеклокерамикой. В более качественных приборах вместо внутреннего покрытия, в производстве бака, используется нержавеющая сталь.

Хороший бойлер должен быть обеспечен теплоизоляционным слоем. В качестве этого материала используются либо базальтовая вата, либо газонаполненный пластмасс — пенополиуретан. Если теплоизоляция бойлера представлена поролоном, лучше обойти вниманием данную модель.

Правильное подключение бойлера косвенного нагрева

Первым шагом, следует грамотный выбор места расположения прибора. Нужно учитывать, в месте монтажа бойлера, быструю и легкую доступность к важным соединительным звеньям системы — это позволит осуществлять регламентные ремонтные работы оборудования и проводить техническое обслуживание.

Модели навесного исполнения бойлера косвенного нагрева, потребуют в месте крепления крепкую кирпичную несущую стенку. Стены из гипсокартона или легкие межкомнатные перегородки не могут обеспечить требуемаю жесткость и не могут в полной мере быть задествованы в монтажных работах

Расстояние от креплений бака до потолка должно быть 15-20 см. Крепежом выступают распорные болты анкерного типа, а их длина и поперечник выбираются исходя и материала стены и объемности бойлера.

Примерная нагрузка на вырывание емкости до 100 литров — от 25 до 25 килограмм, при креплении на бетонную стену будет достаточно болтатолщиной 10 мм в диаметре и 100  мм длинной. Для таких же параметров, но с учетом кирпично-шлакоблочной стены болт нужен диметром в 12 мм длинной 120 мм.

После монтажа к стене нагревателя следует его подключение, для этого:

• на него устанавливается два раздельных крана для перекрытия;
• наматывается фум-лента и присоединяется клапан сброса на линию входа холодной воды;
• выполняется присоединение к водоснабжающей системе гибким шлангом;
• после всех присоединительных операций можно подать холодную вод на водогрев и одновременно откутить кран горячей воды — это позволит стравить возможный воздух.

Подключение бойлера косвенного нагрева

Может быть осуществлено используя как гидравлическую систему, так и электрическую. Самой эффективной считается схема, при которой подключение происходит на 2-х насосах, т. е. гидравлическая схема, где один из насосов выполняет функции обогревателя для помещения, а второй используется для непрямого обогрева непосредственно бойлера. Электроподключение выполняется через систему релейного переключения.

При подключении бойлера косвенного нагрева через два насоса, теплонесущие потоки двигаются в разных направлениях благодаря функционированию рециркуляционных (оборотных) насосов.

Магистраль горячего водоснабжения, идущей из теплоносителя и водонагревателя, единовременно подключена к циркуляционным насосам, а регулирование рабочего режима насосов обеспечивает датчик температуры нагревателя.

За насосами в последовательности обязательно ставится арматура прямого действия в виде обратного клапана, для автономности и независимой работы насосов друг от друга.

Подключение к трубам из различных материалов

Врезка бойлера может несколько отличаться, что зависит от того из какого материала состоит водопроводная труба.

Полипропиленовая труба

Трубы не зашитые в стену не создадут проблем с подсоединением. Работа будет заключаться в разрезе водоснабжающей трубы в требуемом месте и впайке в отверстия тройников, от которых пойдут трубки к бойлеру. Краны соединяются обыкновенными муфтами. Если трубы замурованы, то алгоритм действий немного изменится:

• трубы следует вскрыть;
• происходит врезка;
• отводятся патрубки;
• трубы зашиваются в стену.

Трубы из металлопластика

Так как монтировать скрытым методом такие трубы технологий нет, врезка не будет являться проблемой. Трубы разрезаются, к ним крепятся тройники и подводятся трубы водоснабжения к нагревателю.

Стальные трубы

Подключение к трубам из стали — сложное дело. В этом случае рационально использовать патрубки смесителя, посредством которых будет подключаться бак. На патрубки одеваются тройники, посредством их подсоединения, подключается водогрев и смеситель к одной трубе.

Частые ошибки при подсоединении бойлера косвенного нагрева

Распространенной ошибкой является не подходящее место размещения бойлера. Его следует устанавливать в предельной близости к отапливающему котлу, либо выпуску центрального отопления — это поможет сэкономить на прокладке дополнительных труб и на другой сопровождающей инфраструктуре.

Ванная комната практически идеально подойдет для этого, единственной загвоздкой остается ее небольшие габариты:

Еще одной «популярной» ошибкой является неверное подключение впуска холодной воды. Подключение в последовательном порядке входа-выхода вещества тепловой энергии (теплоностиеля) должно обеспечивать правильную и результативную работу бойлера.

Оптимальным и действенным вариантом для нагрева и теплоснабжения будет вход теплоносителя в водонагреватель сверху, а выход, соответственно, снизу.

Неверное присоединение циркуляционного насоса может повлечь массу неблагоприятных последствий, а именно:

• отличное от горизонтального расположения двигательная ось может привести к скорому истиранию подшипников;
• важным фактором есть содержание насоса в чистом состоянии и защищенности от мусора. Нужно регулярно проверять сетчатые фильтры.

Стоимость оборудования

Потенциальные покупатели сталкиваясь с выбором бойлера косвенного нагрева, решают задачу по поиску приемлемой цены за оборудование с оптимальными функциями. Стоимость представленного в магазинах оборудование сильно отличается в зависимости от модели. Вот лишь некоторые факторы влияющие на ценообразование:

• Компания-производитель. Европейские аналоги в силу влияния высокой стоимости EURO, будут стоить дороже тех же корейских. Тем не менее, уровень качества ведущих брендов Еврозоны: BOSCH, ACV, Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice, Gorenje, остается всегда на высоте, что делает продукцию востребованной на отечественном рынке.
• Материалы присутствующие в продукции и качественный показатель исполнения бака.
• Комплектующие высококачественные и не очень. Дорогостоящие модели комплектуются баками из латунного или нержавеющего сплава. Корпусная обшивка из такого материала также ведет к увеличению цены.
• Конструктивное решение. Модуль «бак в баке» приводит к удорожанию, в сравнении с традиционной конструкцией бойлера косвенного нагрева.
• Габаритные параметры аппарата. Безусловно, более вместительный бак, предлагается по увеличенной стоимости.
• Функциональные возможности. Оснащение входом для системы рециркуляции требует дополнительных затрат производственного процесса.Как можно догадаться, продавец все включит в итоговую цену.

На начало 2018 года, цена за конструкцию бойлера косвенного нагрева иностранного производства, с объемом от 100 литров формируется в районе 50-90 тыс. руб. Стоимость аналогичного бойлера с объемом 300 литров возрастает до 100 тыс. руб., а за аппарат вместимостью 1000 литров, придется выложить 350-450 тыс. руб.

Заключение

Исходя из многочисленных положительных отзывов обладателей бойлеров непрямого нагрева, можно увидеть, что система довольно популярна и востребована. При покупке той или иной модели, практически всю информацию можно найти в интернете, там же можно и проконсультироваться в интернет-магазинах специализирующихся на такой технике.

Для частных домов такие конструкции будут незаменимым помощником в экономии средств, а про отсутствие горячей воды можно будет забыть.

Накопительные водонагреватели, работающие от электричества, обеспечивают нужный расход горячей воды, но долго набирают температуру — 1.5…2 часа в зависимости от объема бака. Более привлекательный вариант – специальная емкость для ГВС, прогреваемая котлом отопления в течение 10—30 минут, разница ощутимая. Цель публикации – разъяснить пользователям, что такое бойлер косвенного нагрева, рассмотреть устройство агрегата, дать практические рекомендации по выбору и подключению накопителя своими руками.

2 типа емкостных нагревателей для ГВС

Бытовой бойлер косвенного нагрева – это металлический резервуар объемом 50…300 литров, использующий для приготовления горячей воды сторонний источник тепла – котел, печь с водяным контуром либо солнечный коллектор, реже — геотермальную установку (тепловой насос). По устройству и принципу действия водогрейные аппараты делятся на 2 разновидности:

1. Наиболее распространенный вариант – с теплообменником в виде змеевика, сделанного из меди или нержавеющей стали.
2. Конструкция «бак в баке», где нагревательным элементом служит внутренняя емкость из нержавейки.

Накопительному резервуару придается цилиндрическая или другая форма, но обязательно — с закругленными торцами. Поскольку водопроводное давление нередко достигает 6—8 Бар, сварной прямоугольный танк (от английского tank) долго не прослужит – плоские стенки выгнутся от напора воды, емкость лопнет по швам.

Справка. Некоторые модели двухконтурных газовых котлов комплектуются резервуарами косвенного нагрева, расположенными внутри теплогенератора, как показано ниже на фото. Вместительность встроенных накопителей не превышает 80 л.

Чтобы максимально прояснить ситуацию и помочь выбрать водонагреватель, дадим подробное описание каждого типа косвенных бойлеров.

Аппараты со спиральным теплообменником

Емкостный бойлер данного типа состоит из следующих элементов:

• бак косвенного нагрева, изготавливается из нержавейки либо черного металла, покрытого термостойкой эмалью;
• металлический резервуар оснащен патрубками для присоединения к водопроводной сети и погружными гильзами под монтаж термостатов либо датчиков температуры;
• внутри бака установлен нагревательный элемент – спиральный змеевик, подключаемый к системе отопления частного дома;
• для защиты стального сосуда от воздействия электрохимической коррозии используется магниевый либо титановый анод, который постепенно разрушается в процессе эксплуатации;
• снаружи танк изолирован пенополиуретаном толщиной 30—50 мм, лицевая обшивка — тонколистовой крашеный металл или кожух из полипропилена;
• на переднюю часть аппарата выведена шкала стрелочного термометра.

Примечание. Иногда производители снабжают свои изделия патрубком с краном опорожнения, автоматическим воздухоотводчиком и другими полезными дополнениями.

Принцип работы бойлера довольно прост: через верхний патрубок в змеевик подается теплоноситель с температурой 70—90 °С, быстро нагревающий весь объем воды в баке. Охлажденный теплоноситель возвращается обратно в котел через нижний патрубок.

Отбор горячей воды производится из верхней зоны емкости, пополнение предусмотрено снизу. Загрузкой (подогревом) до установленной температуры ведает термостат и трехходовой клапан, входящий в схему обвязки бойлера, которую мы разберем далее.

Информация для сравнения. Водяной теплообменник «косвенника» развивает мощность от 12 кВт (бак 80 л) до 25 кВт (200 л) при нагреве на 45 градусов, температура котловой воды – 80…90 °С. В электрических бойлерах используются ТЭНы мощностью 1.5…2.5 кВт. Максимальное время нагрева 100 л воды – 43 и 240 минут соответственно, минимальное – 25 и 150 мин (данные французского производителя Atlantic).

Мы рассмотрели относительно дешевую модель одноконтурного водонагревателя. Какие еще разновидности аппаратов можно найти в продаже:

• бойлер с двумя теплообменниками для присоединения дополнительного источника тепла;
• комбинированный накопитель с ТЭНом для прямого нагрева воды, схематично изображенный на эскизе;




• вертикальные модели в напольном и настенном исполнении;
• подвесные бойлеры различной формы — круглые горизонтальные, узкие вытянутые (Slim), плоские двухкамерные;
• универсальные накопители, прикрепляемые к стене в любом положении — горизонтальном либо вертикальном.

Важный момент. В настенных версиях бойлеров штуцеры расположены снизу, а внутри резервуара стоит трубка забора горячей воды из верхних слоев. В напольных моделях присоединительные резьбы находятся сверху или сбоку аппарата, а трубка опускается на дно танка от штуцера подачи холодной воды. Как работает водонагреватель, смотрите на видео:

Конструкция «бак в баке»

Внешне бойлер не отличается от «собрата» — цилиндрический утепленный корпус, патрубки для подсоединения теплонесущей и санитарной воды, шкала термометра. Изнутри водогрейный прибор устроен иначе:

1. Наружный резервуар, сделанный из обычной углеродистой стали, служит водяной рубашкой для внутреннего бака. Между стенками двух сосудов циркулирует теплоноситель, нагретый до 80—90 °С.
2. Внутренняя цилиндрическая емкость сварена из нержавеющей стали.
3. Внутрь нагреваемой емкости опущена гильза датчика температуры и трубка подачи / отбора воды (зависит от ориентации корпуса в пространстве). Магниевый анод отсутствует.
4. Полезная вместительность контура ГВС составляет примерно 70% от общего объема бойлера.
5. Тепловая мощность 100-литрового аппарата достигает 18 кВт при площади поверхности нагрева 1.03 м², время полной загрузки – 10 минут (данные бельгийского производителя ACV).
6. Разогретый бойлер способен функционировать в проточном режиме – теплообменной площади хватит на производство горячей воды «на ходу». Одно условие: котельное оборудование должно обеспечить нужный расход теплоносителя. Например, модель 100 л (бак ГВС – 70 литров) может запросить 1.5…2.5 тонны теплоносителя в час.

На приведенной схеме, где показана емкость в разрезе, хорошо заметен волнистый профиль стенок бака, сделанный по таким соображениям:

• гофрированная структура боковых стенок позволяет сосуду увеличиваться / сжиматься при нагреве / охлаждении воды;
• увеличивается площадь теплообмена;
• подвижность волнистого профиля провоцирует самоочищение внутренних поверхностей от накипи.

Водонагреватели «бак внутри бака» также предлагаются в комбинированном исполнении – с ТЭНом прямого нагрева. Трубчатый элемент автоматически включается при остывании содержимого бойлера до определенной температуры либо работает летом, когда отопительное оборудование отключено. Температура задается пользователем с помощью электронного блока управления.

Уточнение. В отличие от электрических бойлеров, ТЭН подогревает котловой теплоноситель, а не санитарную воду внутри нержавеющего бака.

Двустенные водонагреватели косвенного нагрева более эффективны и долговечны, изготовители декларируют гарантийный срок службы 5—10 лет. Дополнительный плюс – упрощенное обслуживание, пользователю не нужно проверять состояние магниевого анода и возиться с заменой каждые 2 года. Теперь о минусах:

• греющая рубашка отнимает 25—30% полезного объема танка, традиционный змеевик – до 10%;
• модели, оборудованные электрическим ТЭНом, нельзя монтировать горизонтально;
• агрегат транспортируется только в вертикальном положении.

Примечание. Бойлеры, предназначенные для горизонтального монтажа, крепятся к стене «холодным» патрубком книзу.

Существенный недостаток водонагревателей – приличная стоимость. Сравним 2 агрегата, сопоставимые по качеству: ACV SMART LINE E 300 и DRAZICE OKC 300 NTRR общим объемом 300 литров. Бельгийский нагреватель ACV «бак внутри бака» обойдется в 1720 у. е., цена бойлера «Дражице» со змеевиком — 750 у. е. Чешская модель с двумя теплообменниками стоит вдвое дешевле одноконтурного «бельгийца».

Выбираем косвенный бойлер

Чтобы правильно подобрать резервуар косвенного нагрева для частного дома или квартиры, выясните следующие моменты:

1. Число постоянно проживающих людей и режим водоразбора. Цель – рассчитать общий расход санитарной горячей воды.
2. Производительность водонагревателя ограничена мощностью котла и солнечного коллектора. Если источник тепла еще не установлен, подбирайте отопительное оборудование с учетом запаса мощности 50—100% на загрузку бойлера.
3. Отведите место под размещение аппарата и продумайте способ монтажа – настенный либо напольный.
4. Определитесь с функционалом нагревателя – нужен ли ТЭН, второй теплообменник.

Совет. При выборе места расположения накопительной емкости учтите нюанс: рядом с бойлером ставится расширительный бачок, чей объем составляет 10% от вместительности основного резервуара. Лучший вариант размещения в загородном коттедже – помещение котельной.

Расчет потребления воды из системы ГВС мы предлагаем вести по минимальным показателям. В сутки 1 человеку требуется 20 л теплой воды на помывку (душ) и 12 литров – для хозяйственных нужд, всего – 32 л. Значит, семье из 2 чел. понадобится бойлер полезным объемом 50…80 л, для троих жильцов – минимум 100 литров. Если хочется наполнять ванну, выбираем танк на 120 л и более. Упрощенный алгоритм подбора отражен в таблице:

Скорость нагрева бака сильно зависит от мощности теплогенератора. Если здание отапливается котлом 10—15 кВт, ставить накопитель на 200 л бессмысленно – пока вода нагреется, дом успеет остыть. Дело в том, что приоритет загрузки бойлера выше, нежели отопление. Упрощенно: пока бочка не прогреется до нужной температуры, радиаторная сеть не получит требуемое количество тепла.

Приведем пример расчета мощности котла:

1. Исходные данные: объем бойлера составляет 200 литров, температура в системе ХВС – плюс 10 °С, ГВС – 50 градусов.
2. Для нагрева 1 кг воды на 1 градус потребно 1.16 Вт тепловой энергии. Считаем расход теплоты за 1 час: 1.16 х 200 х (50 — 10) = 9.28 кВт.
3. Чтобы сократить время загрузки вчетверо (до 15 мин), нужно подать в 4 раза больше энергии – 9.28 х 4 = 37.12 кВт. Результат: мощность отопительного агрегата в максимальном режиме – 40 кВт, иначе бойлер станет нагреваться дольше.

Общие рекомендации по выбору «косвенника»:

• если позволяет бюджет, лучше купить нагреватель типа «емкость в емкости» — аппарат более эффективен в работе, обслуживание – только ежегодная промывка;
• всегда выясняйте полезную вместительность резервуара – она меньше заявленных габаритов на 10—30% из-за объема, занимаемого теплообменником;




• накопитель большой емкости лучше брать в напольном исполнении;
• для жилища в многоквартирном доме подойдет горизонтальный бойлер, подвешиваемый ближе к потолку;
• при отсутствии солнечных коллекторов стоит обратить внимание на комбинированные модели, обеспечивающие работу ГВС в течение теплого периода;
• минимальная толщина стенок эмалированного бака должна составлять 2 мм.

Примечание. Толщину металлических стенок рабочего резервуара можно прикинуть по весу танка. Качественный бойлер 80 л, сделанный из металла 2 мм, «затянет» примерно 25 кг.

Железные танки, покрытые термостойкой пластичной эмалью с добавлением циркония, практически не уступают нержавеющим в надежности, зато обходятся гораздо дешевле. Слабое место нержавейки – сварные швы, успешно корродирующие в случае полной выработки магниевого анода. Кстати, лучше выбирать изделие с титановым электродом – он служит втрое дольше.

Обвязка «косвенника» с котлом

Первым делом агрегат нужно установить на полу либо надежно прикрепить к капитальной стене из кирпича или бетона. Если перегородка построена из пористых материалов (пеноблок, газобетон), от настенного монтажа лучше воздержаться. При напольной установке соблюдайте расстояние 50 см до ближайшей конструкции – просвет необходим для обслуживания бойлера.

Важно. Перед креплением настенной горизонтальной модели бойлера внимательно изучите инструкцию. Обычно аппарат вешается таким образом, чтобы патрубок холодной воды находился снизу. Если бак перевернуть вверх ногами, змеевик и ТЭН окажется в верхней зоне, что недопустимо.

Подключение бойлера к твердотопливному либо газовому котлу, не оснащенному электронным блоком управления, выполняется согласно приведенной ниже схеме.

Перечислим основные элементы бойлерного контура и укажем их функции:

• автоматический воздухоотводчик ставится в верхней точке подающей магистрали и занимается сбросом воздушных пузырьков, скапливающихся в трубопроводе;
• циркуляционный насос обеспечивает проток теплоносителя через загрузочный контур и змеевик;
• термостат с погружным датчиком останавливает насос по достижении заданной температуры внутри резервуара;
• обратный клапан исключает возникновение паразитного потока из основной магистрали в теплообменник бойлера;
• на схеме условно не показаны отсекающие краны с американками, предназначенные для отключения и обслуживания аппарата.

Замечание. Для нормальной работы загрузочного контура хватит насоса 25—40 (напор – 0.4 Бар). Элемент можно устанавливать на обратной либо подающей линии – большой разницы нет. В руководстве по монтажу водонагревателей DRAZICE приводится схема обвязки, где перекачивающий агрегат стоит на подаче.

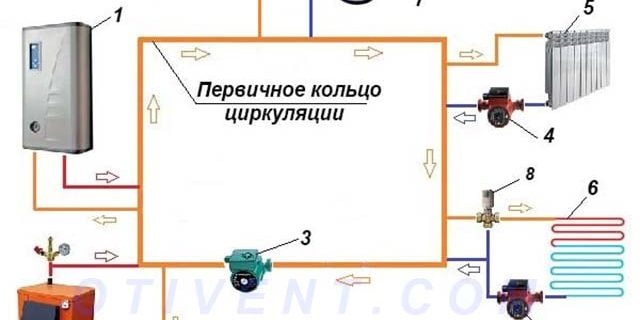

Аналогичным образом нагреватель присоединяется к более сложным системам с несколькими котлами и контурами отопления. Единственное условие: бойлер должен получать самый горячий теплоноситель, поэтому врезается в магистраль первым, а к распределительной гребенке гидрострелки подключается напрямую, без трехходового вентиля. Пример показан на схеме обвязки методом первичных / вторичных колец.

Когда требуется подключить бойлер «емкость в емкости», производитель рекомендует задействовать расширительный бачок и группу безопасности, присоединенную к выходу теплоносителя. Обоснование: при расширении внутреннего резервуара ГВС объем водяной рубашки уменьшается, жидкости деваться некуда. Применяемое оборудование и арматура показана на рисунке.

Проще всего бойлер косвенного подогрева соединяется с настенными котлами, в которых предусмотрен специальный штуцер. Остальные теплогенераторы, оборудованные электроникой, стыкуются с водонагревателем через трехходовой переключающий клапан с электроприводом, управляемый котловым контроллером. Алгоритм такой:

1. Когда температура в баке снижается, термостат сигнализирует блоку управления котлом.
2. Контроллер отдает команду трехходовому клапану, тот переводит весь теплоноситель на загрузку емкости ГВС. Циркуляцию через змеевик обеспечивает встроенный котловой насос.
3. По достижении установленной температуры электроника получает сигнал от бойлерного термодатчика и переводит трехходовой кран в исходное положение. Теплоноситель снова идет в отопительную сеть.

Важный нюанс. Вышеописанная схема также используется при обвязке накопителя с двухконтурным газовым котлом. Недопустимо стыковать «косвенник» с линией ГВС теплогенератора.

Подсоединение солнечного коллектора ко второму змеевику бойлера показано на следующей схеме. Гелиосистема представляет собой полноценный замкнутый контур со своим расширительным баком, насосом и группой безопасности. Здесь не обойтись без отдельного блока, управляющего работой коллектора по сигналам двух температурных датчиков.

Видео: простейшая схема подключения настенного бойлера

Подсоединение на стороне водоснабжения

Если точки водоразбора располагаются недалеко от нагревательной емкости, подключение производится по типовой схеме, представленной ниже. Поясним функции некоторых элементов:

• редуктор давления рекомендуется применять при скачках напора выше 6 Бар;
• обратный клапан на подаче ХВС не дает резервуару опорожняться в водопроводную магистраль;
• расширительная емкость компенсирует увеличение объема нагреваемой жидкости;
• предохранительный клапан, настроенный на 7 Бар, сбрасывает в канализацию воду в случае повышения давления до критической отметки;
• дренажный кран служит для слива воды по способу сообщающихся сосудов.

Внимание! Используйте в обвязке расширительный бак, предназначенный для систем водоснабжения и рассчитанный на более высокое давление – 6…8 Бар. Емкость под отопление не годится – мембрана быстро придет в негодность.

Когда потребители находятся вдалеке от бойлера, стоит положить линию рециркуляции с дополнительным насосом и обратным клапаном. Если ваша модель нагревателя не оснащена отдельным штуцером для присоединения этой линии, просто врезайте возвратный трубопровод в магистраль на входе холодной воды.

Перед запуском системы с водонагревателем типа «емкость внутри бака» нужно сначала заполнить внутренний резервуар санитарной водой, только потом закачивать теплоноситель и производить опрессовку. Детали расскажет мастер на видео:

Схема электрических соединений

Комбинированную версию резервуара, оснащенную ТЭНом, нужно подключить к домовой электросети с учетом перехода на летний режим, при котором основной змеевик перестанет получать тепло от котла. Предлагаем воспользоваться универсальной схемой,куда включен модуль управления насосом посредством термостата.

В схеме задействован второй термостат безопасности, срабатывающий в момент перегрева санитарной воды. Лампа – индикатор сигнализирует о включении ТЭНа.

Заключение

Аппараты косвенного нагрева имеют массу преимуществ перед проточными и электрическими установками. Есть и недостатки – габариты баков, более сложный монтаж и неизбежные тепловые потери при эксплуатации в дежурном режиме. Но перечисленные минусы отступают на второй план перед комфортным горячим водоснабжением, которое обеспечивает накопительный бойлер, работающий в паре с котлом.

Используемые источники:

• https://sovet-ingenera.com/otoplenie/vodonagrevatel/boyler-kosvennogo-nagreva-dlya-gazovogo-kotla.html
• http://teplodom1.ru/domotopl/184-snabzhenie-doma-goryachey-vodoy-kak-sdelat-varianty-i-shemy.html
• https://teplogalaxy.ru/bojler-kosvennogo-nagreva/
• https://otivent.com/kak-vybrat-bojler-kosvennogo-nagreva
