Газовые котлы АОГВ: обзор, отзывы, неисправности

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

• тяга в дымоходе недостаточна и возникает опасность угара;
• давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
• погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

Устройство автоматики SIT

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10—30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика  газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется. Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

Краткий обзор изделий популярных производителей

Второе место по популярности среди зарубежных газовых клапанов после «итальянцев» уверенно занимает автоматика Honeywell американского производства. Самая простая бюджетная модель комбинированного устройства работает по такому же принципу, что и EUROSIT и обладает тем же набором функций.

Под этим брендом на рынке присутствуют и другие виды автоматики для газовых котлов и прочих газовых установок с расширенными возможностями. Например, модель Honeywell VR 400 снабжена двумя клапанами с сервоприводом для работы с электронными блоками управления газовых котлов или выносными контроллерами. Прибор имеет следующие дополнительные функции:

• система плавного розжига;
• модуляционный режим работы;
• встроенный сетчатый фильтр;
• поддержание режима горелки «малое пламя»;
• дополнительные выходы для подключения реле минимального и промежуточного давления.

Учитывая условия эксплуатации в странах постсоветского пространства, не теряет своей актуальности установка автоматики на газовый котел, что адаптирована к этим условиям. Такие приборы предлагают многие российские производители, среди них заслуживают внимания комбинированные газовые клапаны Орион и автоматика САБК. Последнюю изготавливает компания «СервисГаз» (г. Ульяновск), причем ассортимент выпускаемой продукции для газовых установок очень широк.

В него входят как самые простые приборы безопасности с минимальным набором функций, так и комплекты оборудования, в которые входит несколько блоков: управляющий, силовой и газогорелочный. Продукция бренда САБК хорошо известна потребителям своей доступной стоимостью и ремонтопригодностью.

Установка САБК

Широкой популярностью пользуется и автоматика Орион, а именно модели для бытовых котлов Орион – 16 и Орион – 20. Эти 2 изделия используют в своей работе тот же принцип с термопарой, электромагнитным клапаном и пъезорозжигом, только помимо основных функций данные устройства могут поддерживать режим малого пламени горелки при достижении заданной температуры теплоносителя. Спектр их применения – газовые котельные установки мощностью до 32 кВт.

Заключение

Современная автоматика для газового котла играет значительную роль в безопасной эксплуатации отопительного оборудования, сейчас без нее обойтись невозможно. Другое дело, что более дорогие итальянские и американские приборы отличаются высокой надежностью и долговечностью, это проверено годами работы на различных водогрейных установках.

Бытовые греющие приборы, функционирующие на сжиженном или природном газе, не требуют от хозяев постоянного внимания и контроля. Эту задачу выполняет автоматика для газовых котлов отопления.

Электронные и механические управляющие блоки, интегрированные в теплогенератор, регулируют горение и способствуют поддержанию в теплоносителе необходимой температуры.

Разновидности автоматики для отопительных котлов

Автоматика работает исправно, четко и надежно, повышает эффективность греющего оборудования, способствует разумному потреблению энергетического ресурса и делает эксплуатацию греющей системы простой, комфортной и абсолютно безопасной.

Система-автомат предохраняет отопительные установки от перегрузок и активирует аварийное отключение подачи газа в случае внезапных форс-мажорных обстоятельств. Дополнительно техника регламентирует уровень интенсивности горения и текущий расход топлива, позволяя хозяевам экономить финансовые средства на обогреве помещений.

Автоматический узел имеет гибкие настройки и позволяет владельцу задавать оборудованию максимально удобные для себя параметры работы

По базовому принципу работы и конструктивным особенностям автоматика для оборудования, работающего на газе, подразделяется на:

• устройства с энергетической зависимостью;
• независимые от энергии приборы.

Системы первого типа представляют собой сложные электронные агрегаты и для корректной работы, которые нуждаются в бесперебойной подаче электрики. Вторые виды устройств являются упрощенными механическими конструкциями, не требующие энергетической подпитки.

Вид #1 — энергозависимые изделия

Энергозависимый модуль – это небольшой электронный прибор, реагирующий на подачу топливного ресурса. Включается и отключается в момент активации или закрытия основного газового крана. Отличается сложной конструкцией и большим количеством элементов и микросхем.

Позволяет хозяевам решать следующие задачи:

• активация или прекращение подачи газа;
• запуск отопительной системы в автоматическом режиме;
• регулировка уровня мощности базовой горелки (благодаря наличию термостата);
• выключение работающего котла как в экстренных ситуациях, так и в рамках заданного пользователем режима;
• вывод текущих показателей на дисплей (общий уровень температуры воздуха в комнате, отметка, до которой прогрет рабочий теплоноситель и пр.).

Более «навороченные» модули имеют дополнительный функционал и предлагают пользователям неограниченные и максимально удобные условия для контроля работы и управления агрегатом. Электронные панели обеспечивают полноценную защиту греющего оборудования от неисправности трехходового клапана и не дают котлу промерзнуть.

Если в комнате резко опускается температура, «умная» система сама запускает отопительное оборудование и отключает его, когда жилище наполняется комфортным теплым воздухом.

Опция самостоятельной диагностики, имеющаяся у отдельных модулей, предупреждает сбои в работе и способствует своевременному выявлению неисправных деталей и узлов в системе. Она дает возможность максимально рано заметить поломку и заменить какой-то мелкий элемент еще до того, как он создаст для оборудования реальную проблему.

Небольшие поломки греющей системы в итоге превращаются в глобальные сложности и влекут за собой денежные траты, связанные с ремонтом и демонтажем (полным или частичным) оборудования. Самостоятельная диагностика помогает выявить неисправность и дает возможность своевременно ее устранить

Электронная автоматика, отвечающая за безопасную эксплуатацию оборудования, обеспечивает бесперебойную работу котла, не дает системе перегреваться и перекрывает подачу газа в случае падения тяги или затухания пламени в горелке.

Ассортиментная линейка энергозависимой автоматики, представленная сегодня на рынке, радует разнообразием. Полезные и нужные мини-агрегаты выпускают знаменитые на весь мир бренды и небольшие компании, только пытающиеся завоевать свое место под солнцем.

Энергозависисмая автоматика представлена в форме панели управления, где пользователь может выставить удобные для себя параметры работы оборудования. Стоимость «умного» элемента высока, но затраты оправданы, ведь с помощью управляющего блока можно снизить потребление ресурса без какого-либо ущерба для собственного комфорта

Среди предлагающихся моделей есть как совсем простые изделия, так и более продвинутые агрегаты с опцией программирования.

На них пользователь может выбрать наиболее подходящие для себя индивидуальные настройки и запрограммировать систему на работу в режиме день/ночь или, ориентируясь на прогноз погоды, выставить определенный уровень прогрева дома или квартиры на период от 1 до 7 суток.

Вид #2 — энергонезависимые агрегаты

Энергонезависимая автоматика более проста и практична. Управление и настройка осуществляются вручную при помощи механических поворотных тумблеров и не представляют сложности даже для тех, кто далек от техники. Работает устройство абсолютно автономно и не нуждается в подключении к центральной электросистеме.

Для отопления жилого дома и подачи горячей воды в краны ручку контроля достаточно повернуть в направлении увеличения на 2-3 деления. Если требуется принять ванну или душ, тумблер необходимо установить на максимальный показатель

Изделие маркируется цифровой шкалой с перечнем значений от минимальных до максимальных. Для активации пользователь выбирает нужную отметку и таким способом задает подходящую рабочую температуру непосредственно котлу.

После этих манипуляций подключается термрегулятор и берет под контроль указанный режим прогрева. Котел активно работает до тех пор, пока помещение не прогревается до желаемой температуры. Потом теморегулятор отключает подачу газа в систему и активируется снова только тогда, когда в комнате становится холоднее.

Принцип действия основан на специфической конструкции устройства. Встроенная в теплообменник термопара газового котла оснащена специальным стержнем. Он изготовлен из особого железно-никелевого сплава под названием инвар.

Физические характеристики этого прогрессивного материала наделяют его возможностью почти мгновенно улавливать минимальные температурные колебания.

Если в комнате становится чрезмерно жарко или слишком холодно, размер стержня изменяется. На это реагирует соединительный клапан и своевременно перекрывает либо активирует поступление газа в горелку.

Наличие энергонезависимой автоматической управляющей системы дает возможность пользователям устанавливать в доме или квартире наиболее подходящий для себя температурный режим и экономно расходовать топливный ресурс, не переплачивая по коммунальным счетам

Дополнительно автоматика энергонезависимого типа имеет чувствительные датчики тяги и пламени. Если в трубе внезапно снижается давление или уровень тяги в дымоходе по каким-то причинам падает, подача ресурса сразу же прекращается и утечки газа удается избежать.

Энергонезависимая автоматика стоит вполне разумных денег и, в отличие от электронных аналогов, не требует покупки и установки стабилизатора, контролирующего напряжение и выравнивающего непредвиденные скачки в центральной электросети

Корректную работу датчика пламени обеспечивает специальная пластина. При нормальном и правильном функционировании системы она находится в слегка изогнутом состоянии.

Таким способом деталь удерживает перекрывающий клапан в режиме «Открыто». Когда пламя становится меньше, пластина выравнивается и клапан под ее давлением закрывается.

Конструкция и принцип функционирования

Автоматика, управляющая работой газового котла, состоит из многих элементов, условно разделенных на две подгруппы. В первую входят механизмы, обеспечивающие полноценное и безопасное функционирование самого котла. Ко второй относятся устройства, дающие возможность эксплуатировать отопительную систему в максимально удобном и комфортном для пользователя режиме.

Составляющие элементы системы безопасности

За эксплуатационную безопасность агрегата отвечают несколько модулей:

1. Контроллер пламени – состоит из двух основных деталей – электромагнитного клапана и термопары. Своевременно и надежно перекрывает газ и препятствует образованию утечки.
2. Термостат – осуществляет поддержку заданной температуры теплоносителя и предохраняет систему от перегрева. Когда теплоноситель остывает до минимальных температур, модуль запускает котел в работу, а после фиксации пиково-высоких показателей отключает его, полностью избавляя хозяев от необходимости постоянно уделять внимание системе.
3. Датчик, контролирующий тягу, несет ответственность за прекращение подачи газа на горелку в случае изменения базового положения биметаллической пластины, предупреждая таким способом утечку газа.
4. Предохранительный клапан – следит за количеством теплоносителя в контуре.

Помимо всех вышеперечисленных полезных качеств, автоматика имеет ряд дополнительных функций, повышающих комфортность использования оборудования.

Устройство выполняет авторозжиг газовой горелки, осуществляет выбор самого эффективного рабочего режима, способствует рациональному расходу энергоресурса и проводит самостоятельную диагностику, избавляя хозяев от всех этих занятий.

Принцип работы автоматики безопасности

Актуальная нормативная документация говорит, что комплекс безопасности газовых котлов должен быть обязательно оборудован прибором, прекращающим работу всей системы и перекрывающим подачу газа в случае неожиданной поломки или каких-либо еще форс-мажорных обстоятельств.

Для осуществления этой задачи автоматика должна держать под контролем такие параметры, как:

• давление газа в системе;
• наличие в горелке пламени оптимального размера;
• полноценная, качественная тяга;
• уровень температуры рабочего теплоносителя.

Когда в энергонезависимой механической системе давление газа опускается до критического уровня, подача ресурса немедленно прекращается. Это происходит автоматически благодаря наличию клапанного механизма, настроенного на определенное значение.

Энергозависимые электронные устройства сконструированы несколько иначе. В них вышеописанную функцию осуществляет реле минимального/максимального давления.

При увеличении количества атмосфер мембрана со штоком изгибается, размыкая контакты питания самого котла. Газ перестает поступать и не подается до тех пор, пока уровень давления не восстанавливается.

Самостоятельно устранять неполадки и как-то вмешиваться в базовый функционал оборудования запрещено законодательно. Исправлять любые возникшие проблемы может только квалифицированный специалист – сотрудник газоподающего предприятия

Если в горелке исчезает пламя, термопара остывает и перестает вырабатывать ток. После этого электромагнитная заслонка в клапане уже не функционирует, и газ перестает поступать к горелке. При падении тяги биметаллическая пластина интенсивно прогревается, меняет форму и воздействует на клапан, заставляя его прекратить подачу топлива.

Температуру теплоносителя держит под контролем термостат. Он обеспечивает поддержание выбранного пользователем режима прогрева, при этом не давая системе перегреться и выйти из строя.

Нюансы функционирования системы

Энергозависимая электронная автоматика в работе опирается на информацию, полученную от датчиков. Микропроцессор и внутренний контроллер анализируют эти данные, обрабатывают и подают системе команды, оптимально подходящие для отдельно взятой конкретной ситуации.

Чтобы электронная автоматика нормально функционировала в течение длительного времени, необходимо ежегодно вызывать мастера для осмотра оборудования, диагностики микропроцессора и просмотра отчетов модуля памяти

У механики несколько иной принцип. Когда котел выключен, внутренний газовый клапан полностью перекрыт. В момент запуска оборудования шайба на клапане выжимается и происходит принудительное открытие прохода для топливного ресурса к запальнику. Розжиг стимулирует нагревание термопары и на ней происходит выработка напряжения.

Этот ресурс использует в работе электромагнит, поддерживающий клапан в открытом положении. Поворачивая шайбу вручную пользователь может без всяких усилий регулировать уровень и мощность своего греющего оборудования.

Обзор популярных моделей и производителей

На рынке прогрессивного газового оборудования и сопутствующих элементов представлена автоматика как отечественных, так и зарубежных производителей. По принципу работы все устройства абсолютно одинаковы, однако в конструкционном плане между ними есть существенные различия.

Наличие управляющей автоматики в системе газового отопления дает возможность комфортно обогревать помещение и рационально расходовать энергоресурс. При разумном подходе экономия может составить от 30 до 43%

Стоимость на модули варьируется в широчайшем диапазоне. Простые механические изделия с минимумом функций принадлежат к классу бюджетных и продаются по самой низкой цене. Продвинутые электронные панели ценятся гораздо выше, но предоставляют пользователю более развернутые возможности для индивидуальных настроек и контроля работы.

Некоторые устройства, как например, автоматика САБК, помимо базовых функций, снабжаются встроенным стабилизатором давления. Это позволяет осуществлять более точную регулировку работы газового оборудования

Электронные приборы с возможностью программирования считаются люксовыми. Они дают возможность владельцу задавать оборудованию план работы на длительный период времени с учетом сезонных погодных условий и текущей температуры воздуха на улице.

№1 — автоматика EUROSIT 630

Автоматический энергонезависимый блок EUROSIT 630 производства итальянской компании Sit Group (Eurosit) по продажам занимает лидирующее место на рынке.

Считается универсальным и эффективно работает с парапетными и напольными котлами мощностью от 7 до 24 кВт. Включение/выключение, поджиг запальной горелки и установка желаемой температуры осуществляются с помощью одной ручки с кнопкой.

Модуль Eurosit 630 – это современный агрегат для управления газовым оборудованием. Полностью соответствует международным стандартам и требованиям безопасности, предъявляемым к таким устройствам. Имеет евросертификат качества и гарантию от производителя

Изделие отличается высоким уровнем надежности, выдерживает значительные эксплуатационные нагрузки и имеет обширный функционал. Конструктивные элементы «прячутся» в корпусе, к которому подводятся кабели датчиков и прочие соединительные трубки.

Время зажигания отопительного котла при помощи автоматики Eurosit 630 составляет 10 секунд. Газ сразу же подается в систему и очень скоро помещение прогревается до заданной температуры

Внутри агрегата располагаются отсекатель, пружинный клапан и регулятор давления. Подвод газа осуществляется снизу или сбоку сообразно пожеланиям пользователя. По стоимости агрегат входит в разряд бюджетных.

№2 — модуль Honeywell 5474

Прибор Honeywell 5474 изготовляется немецким концерном Honeywell, уже более сотни лет специализирующимся на разработке и продаже различных видов автоматики. Корректно работает с бытовыми газовыми котлами мощностью до 32 кВт.

Honeywell 5474 – энергонезависимый прибор для управления системой отопления. Оснащен микрофакельными горелками из жаропрочной нержавеющей стали. Они обеспечивают более качественное сгорание газа, снижают выброс в атмосферу вредных веществ и не дают лишней саже откладываться в дымоходе

Автоматическая система Honeywell 5474 снабжена базовым набором контролирующих функций, которые гарантируют эффективную работу котла при абсолютной безопасности для пользователей.

Изделие в авторежиме поддерживает заданную температуру теплоносителя (от 40 до 90 градусов), отключает котел в случае прекращения подачи топлива, отсутствия тяги нужного уровня в дымоходе, возникновения обратной тяги или затухания горелки.

№3 — премиум-автоматика от Honeywell

Кроме недорогих бюджетных моделей компания Honeywell выпускает и другие виды автоматического оборудования, например, люксовые хронотермостаты премиум-серии СТ либо программированные термостаты Honeywell YRLV430A1005/U.

Прибор YRLV430A1005/U при максимально широком функционале обладает дружественным интерфейсом и не вызывает у клиентов никаких сложностей в процессе использования. Стоимость изделия довольно высока, но все же ниже, чем у конкурентов, предлагающих сходные по характеристикам модели

Эти электронные панели позволяют задать греющему оборудованию самые подробные и точные настройки, вплоть до изменения температурного режима несколько раз в день в зависимости от времени суток, погодных условий и личных пожеланий.

№4 — устройство Орион

Автоматическое устройство Орион изготовляется в России. В комплектацию прибора входят пьезоэлектрический розжиг и датчик тяги.

Прибор Орион выглядит просто и имеет минимальный набор функций. Его возможности не слишком велики, но, благодаря лояльной стоимости и элементарному способу управления, агрегат пользуется спросом

Устройство отключает газ в случае произвольного затухания горелки или отсутствия нужной тяги. Когда температура воздуха в помещении снижается, термостат активирует подачу топлива и работа котла возобновляется.

Переход в режим уменьшения пламени при достижении определенной (заданной пользователем) температуры происходит автоматически и позволяет экономить топливный ресурс.

Выводы и полезное видео по теме

Подробное описание принципа работы автоматики, предназначенной для газового котла. Интересные особенности и нюансы контролирующего оборудования:

Как работает автоматика газового отопительного котла. Наглядная демонстрация процесса розжига газового агрегата:

Подробное описание одной из самых популярных моделей автоматики, предназначенной для управления и регулировки газового котла:

Газовая отопительная система, управляемая автоматикой, представляет собой практичный и экономически выгодный вариант домашнего греющего оборудования.

Механический контролер отличается невысокой ценой, надежностью и элементарным способом управления. Электронная панель стоит дороже, но имеет расширенный функционал, позволяющий создавать в помещении максимально комфортные условия.

Приобретать мини-агрегаты лучше в фирменных магазинах, где продается сертифицированный товар, соответствующий всем требованиям, предъявляемым к элементам греющих систем, работающих на газе.

Вам известны тонкости работы автоматики газового оборудования, не отмеченные в статье? Возникли вопросы в ходе ознакомления с материалом? Пишите, пожалуйста, комментарии, делитесь собственным мнением и фотоснимками по теме статьи.

Самые новые модели газовых котлов характеризуются высокой мощностью и скоростью нагрева. Однако цены на них, мягко говоря, кусаются. Можно попробовать воспользоваться более экономным вариантом и поставить на старый котел новую автоматику либо исправить старую. Принцип работы и устройство автоматики газовых котлов отопления старого образца объясним в данной статье.

Для чего нужна газовая автоматика

Котлы старого образца были произведены в соответствии с параметрами газа и особенностями системы отопления, которые были в ходу несколько десятков лет назад. Это, например, модели КЧМ, АОГВ. При этом их прочность дает возможность их эксплуатации еще долгие годы. А вот с автоматикой беда, довольно часто она выходит из строя. В такой ситуации есть три варианта:

• продиагностировать уже имеющуюся автоматику и заменить необходимые детали;
• оснастить надежный и качественный агрегат современной автоматической системой;
• приобрести новый котел.

Разница, разумеется, в цене вопроса, усилиях и времени владельца.

Рассмотрим наиболее дешевый вариант – устранение неполадок газовой автоматики на старый котел. Однако для начала разберемся, для чего вообще предусмотрена автоматическая система в теплоносителе.

Газовая автоматика позволяет регулировать и поддерживать необходимый уровень температуры теплоносителя, а также служит для автоматического прекращения подачи газа в нештатной ситуации. Установка автоматики на старый газовый котел позволит быть уверенным, что если пламя горелки погаснет, то через короткое время система сработает на то, чтобы прекратить подачу газа без вашего участия.

Если вы захотите сменить автоматику, то учитывайте, что отечественные изготовители выпускают модели, которые подходят практически на любой старый теплоноситель. Импортную автоматику можно установить не на все. К тому же при установке зарубежной автоматики на газовые котлы старого образца могут работать не все ее функции – не позволят конструктивные особенности котла.

Принцип работы автоматики на газовых котлах старого образца

Нередкими проблемами при отоплении помещения газовыми котлами являются затухание пламени в горелке и загазованность помещения. Происходит это по нескольким причинам:

• недостаточная тяга в дымоходе;
• слишком высокое либо слишком низкое давление в трубопроводе, по которому подается газ;
• угасание пламени на запальнике;
• негерметичность импульсной системы.

При возникновении данных ситуаций автоматика срабатывает на прекращение подачи газа и не допускает загазованности комнаты. Поэтому установка качественной автоматики на старый газовый котел – это элементарные правила безопасности при использовании его для обогрева помещения и подогрева воды.

Вся автоматика любой марки и любого производителя имеет один принцип работы и основные элементы. Отличаться будут лишь их конструкции. Старые автоматики «Пламя», «Арбат», САБК, АГУК и другие работают по следующему принципу. В том случае, когда теплоноситель остывает ниже установленной пользователем температуры, срабатывает датчик подачи газа. Горелка начинает подогрев воды. После достижения на датчике заданной пользователем температуры происходит автоматическое отключение датчика газа. Автоматика старого образца энергонезависима, не нуждается в электроэнергии. Ее регулировка, подключение и отключение производятся человеком. Команды передаются с помощью электромагнитных импульсов.

Видео рассказывает как работает автоматика газовых котлов АОГВ, КСТГ.

Основные элементы автоматики

Основными элементами автоматики для газового котла являются:

• терморегулятор;
• клапан-отсекатель;
• датчик тяги;
• датчик пламени;
• трубка запальника;
• запальник;
• горелки.

Попробуем доступно объяснить, как работает автоматика для газового котла, разобрав его на основные элементы и рассказав об их функциях.

Газ проходит через газоочистной фильтр. Далее поступает на электромагнитный клапан, регулирующий подачу топлива на горелку. Рядом с клапаном расположены датчики температуры и тяги, контролирующие показатели и сигнализирующие о выходе их за допустимые нормы. Также в комплект автоматики для газовых котлов входит терморегулятор с сильфоном и штоком, предназначенный для настройки желаемой температуры. Для регулирования показателей используется специальная кнопка. При нагревании воды до заданной пользователем температуры срабатывает терморегулятор, подача газа к горелке прекращается, при этом запальник работу продолжает. При остывании воды на 10-15 градусов подача газа возобновляется. Горелка загорается от запальника. Запускается автоматика в работу ручным способом.

Датчики пламени и тяги

Датчики пламени и тяги работают по такому принципу. Датчик тяги реагирует на ухудшение дымовой тяги и передает импульс в систему контроля. Он расположен в дымовом колпаке. Оснащен пластиной из сплава двух металлов: железа и никеля. При ухудшении тяги дымовые газы накапливаются и разогревают пластину. Она деформируется, контакты при этом размыкаются, останавливается приток топлива в камеру сгорания. Когда температура уменьшается, пластина возвращается в свое обычное состояние.

По такому же принципу работает и датчик температуры. При нагреве воды в котле выше установленной температуры срабатывает рычажной механизм, и клапан регулятора температуры закрывается. Поступление газа прекращается, горелки гаснут.

При остывании воды сильфон датчика сжимается, срабатывает рычажной механизм, клапан регулятора температуры открывается, газ начинает поступать, и загораются горелки.

Наиболее частые неисправности автоматики и методы их устранения

Перед тем как настроить автоматику на котле, необходимо провести ее диагностику. Как правило, случаются серьезные неисправности, которые потребуют вмешательства специалиста. Регулировку также можно доверить газовых дел мастеру. Либо можно произвести ее собственноручно, ознакомившись с инструкцией по эксплуатации.

Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа. Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла.

Для того чтобы заменить датчик температуры, необходимо отключить газовый котел и остудить воду до температуры 40 градусов. Перекрыть поступление теплоносителя, снять ручку управления посредством откручивания винта. Далее демонтировать винт настройки РТВ. Вынуть сильфон датчика с опорной шайбой. Отвернуть накидную гайку термобаллона датчика. Установить термобаллон исправного датчика в рубашку котла и герметично закрутить. Установить сильфон датчика в гнездо трубы, установить опорную шайбу на сильфон, установить винт настройки РТВ и произвести настройку температуры.

Если же возникают проблемы с розжигом запальника, то одной из возможных ее причин является неисправность датчика тяги. В таком случае его необходимо демонтировать, продиагностировать, поверить контакты, прочистить, при необходимости заменить на новый.

Также частыми причинами, почему не зажигается запальник, могут быть:

• неисправность газового крана;
• засорение отверстия в форсунке запальника (прочистить его возможно проволокой);
• сильная тяга воздуха;
• низкое давление газа на входе.

При отключении подачи газа необходимо проверить дымоход (он может быть засорен), электромагнит, давление газа на входе в газовый котел.

Для автоматики систем АГУК, АГУ-Т-М, АГУ-П наиболее частой проблемой является перегорание биметаллической пластины, которая используется в качестве чувствительного элемента.

В «Арбате» и «Орионе» заменить можно лишь термопару и датчик тяги, а также электромагнитный клапан (редко). Блок автоматики ремонту практически не подлежит. В «Арбате» часто ломается кнопка отключения системы.

Характерными проблемами для автоматики САБК являются повреждение мембран главного клапана, высыхание сальниковой набивки терморегулятора, в результате чего происходит утечка газа. Контролю подлежат импульсные трубки, биметаллические пластины, шариковые клапаны.

В заключение хочется еще раз подчеркнуть, что автоматика предназначена для поддержания работы отопительного оборудования в безопасном режиме. Поэтому она просто необходима владельцам газовых котлов.

В этом видео показано устранение неисправности автоматики котла АОГВ,  пошаговый процесс сборки и тестирование результата.

</ul></ul></ul>Поделиться:

Бытовые котлы отопления, использующие природный и сжиженный газ, не нуждаются в постоянном контроле со стороны пользователя. За горением и поддержанием требуемой температуры теплоносителя следят электронные и механические блоки, вмонтированные в любой теплогенератор производителем. Наша задача – разъяснить, как работает автоматика для газового котла и какие виды устройств применяются в современных водогрейных установках.

Автоматические блоки напольных котлов

Подавляющее большинство напольных газовых котлов оснащается автоматикой безопасности, действующей без внешнего источника электропитания (энергонезависимая). Согласно требованиям нормативных документов, средства автоматизации должны перекрывать подачу газа на горелку и запальник в трех аварийных случаях:

1. Затухание пламени основной горелки вследствие задувания либо по другим причинам.
2. Когда в дымоходном канале отсутствует или резко снижается естественная тяга.
3. Падение давления природного газа в основной магистрали ниже критического уровня.

Для справки. Реализация перечисленных функций является обязательным для газовых котлов всех типов. Многие производители добавляют четвертую ступень безопасности – защиту от перегрева. Когда температура теплоносителя достигает 90 °С, клапан по сигналу датчика прекращает подавать газ к основной горелке.

В различных моделях газовых напольных котлов от разных производителей применяется энергонезависимая автоматика следующих видов (марок):

• итальянские блоки EuroSIT (Евросит) серии 630, 710 и 820 NOVA (отопительные агрегаты «Лемакс», «Житомир 3», Aton и многие другие);
• польские устройства «КАРЕ» (теплогенераторы «Данко», «Ривнетерм»);
• американские приборы автоматического регулирования Honeywell (отопители Жуковского завода линейки «Комфорт»);
• отечественные изделия фирм ЖМЗ, САБК, «Орион», «Арбат».

Мы перечислили наиболее распространенные марки автоматики, которые зачастую устанавливаются на водогрейные котлы одной фирмы. Например, Жуковский завод комплектует бюджетные версии аппаратов АОГВ собственными блоками безопасности ЖМЗ, теплогенераторы средней ценовой категории – устройствами EuroSIT, а мощные модели – автоматическими клапанами Honeywell. Рассмотрим каждую группу отдельно.

Газовые клапаны бренда SIT Group

Из всех видов автоматики, встречающихся на котельных установках, блоки безопасности EuroSIT – самые популярные и надежные в эксплуатации. Они рекомендованы компаниями — поставщиками природного топлива, в том числе для замены старой газовой аппаратуры котлов КЧМ, АГВ и так далее. Без проблем работают в составе микрофакельных горелок Polidoro, «Искра», «Вакула», «Термо» и прочих.

Точные названия трех используемых моделей выглядят так:

• 630 SIT;
• 710 MiniSIT;
• 820 NOVA.

Для справки. Компания SIT Group прекратила производство серий 630 и 710, считая их устаревшими. На смену пришла новая автоматика безопасности котлов отопления – газовые клапаны 820 NOVA, 822 NOVA, 840 SIGMA и 880 Proflame (работает от батареек). Но старые изделия нетрудно найти в продаже.

Чтобы не утомлять вас подробностями конструкции автоматических устройств EuroSIT, кратко поясним принцип работы на примере простейшего блока 630-й серии:

1. При повороте рукоятки в положение «розжиг» и нажатии сверху вы принудительно открываете электромагнитный клапан, пропускающий газ к пилотной горелке (запальнику). Щелкаете кнопкой пьезоэлемента, вырабатывающего искру, которая поджигает фитиль.
2. Удерживая основную рукоятку 30 секунд, вы позволяете термопаре прогреться пламенем запальника. Термобаллон вырабатывает напряжение (ЭДС) 20—50 милливольт, фиксирующее электромагнит в открытом состоянии. Теперь ручку можно отпустить.
3. Выставляете главную рукоятку в нужную позицию и таким образом подаете газ на основную горелку. Последняя разжигается и начинает греть теплообменник с водой системы отопления, как показано на схеме.
4. При достижении водой определенной температуры срабатывает капиллярный датчик, постепенно закрывающий второй клапан — термостатический. Подача горючего к горелочному устройству останавливается, пока датчик не остынет и клапанная тарелка не откроет путь газу. Запальник продолжает гореть в дежурном режиме.

Примечание. Более старые модификации автоматики не оснащались температурными датчиками и блоками розжига, поэтому для запуска теплогенератора требовались спички.

За нормальную подачу газа в устройстве отвечает мембранный клапан, играющий роль регулятора давления. Когда оно падает ниже заданной величины, топливный канал закрывается и происходит аварийное отключение котла. К отказу приводят и другие ситуации:

1. Гаснет горелка и фитиль, нагревающий термопару. Генерация напряжения прекращается, электромагнитный клапан закрывает проход горючего.
2. Если неожиданно пропала тяга в дымоходе, размещенный в этом канале датчик перегревается и разрывает цепь питания электромагнита. Результат аналогичен – топливоподача блокируется.
3. В отопителях, оборудованных датчиками перегрева, электрическая цепь разрывается после достижения водой температуры 90—95 °С.

Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла пользователем блокируется на 1 минуту, раньше подача топлива не возобновится. Работа системы наглядно отражена в учебном видео:

Отличия моделей 710 MiniSIT и 820 NOVA

По принципу работы указанные блоки не отличаются от предшественника – 630-й серии. Изменения автоматики 710 MiniSIT – чисто конструктивные:

• 2 кнопки «Старт» и «Стоп» вынесены отдельно вместе с электромагнитным клапаном;
• главная рукоятка только вращает шток термостата и регулирует температуру теплоносителя;
• блок розжига с кнопкой пьезовоспламенителя встроен в корпус изделия;
• в базовую комплектацию прибора включен температурный датчик сильфонного типа с капиллярной трубкой;
• добавлен стабилизатор давления газа.

Для справки. В первых версиях 710-го семейства искровой воспламенитель не предусматривался.

В последнюю линейку изделий 820 NOVA внесены изменения, направленные на повышение стабильности работы, надежности и пропускной способности. Мы хотим выделить 2 усовершенствования, важных с точки зрения пользователей:

1. Изделие оборудовано разъемом для подключения комнатного термостата и погодозависимой автоматики. Теперь отопительный агрегат способен поддерживать температуру воздуха в квартире.




2. Появилась модификация с собственным источником питания – термогенератором, монтируемым на планке рядом с пилотной горелкой, как изображено на схеме. Принцип действия схож с термопарой, но величина вырабатываемой ЭДС гораздо больше.

В данном разделе есть смысл упомянуть об автоматических газовых клапанах Honeywell, работающих по аналогичной схеме. Их основное отличие – повышенная пропускная способность, позволяющая задействовать блоки в котлах большой мощности (30—70 кВт).

Польская автоматика «Каре»

Установку польских систем безопасности на газовые котлы практикуют немногие производители. Причина банальна: по надежности продукт проигрывает изделиям из Италии, США и Германии, но по цене дороже отечественной котловой автоматики.

Мы назвали продукт «системой», потому что он состоит из нескольких блоков, хотя общий принцип действия остается неизменным:

• газовый фильтр;
• клапан – регулятор давления газа;
• отдельно стоит термостат с регулирующей рукояткой;
• мембранный термостатический клапан;
• кнопка пьезоэлектрического воспламенителя.

Между собой узлы и датчики соединены капиллярными трубками. По сути, это тот же прибор SIT либо Honeywell, только разбитый на отдельные части. В этом плюс: детали менять удобнее и дешевле.

Изделия отечественных фирм

Как вы понимаете, автоматике котла, сделанная на постсоветском пространстве, не содержит каких-либо революционных решений и технологических прорывов. Для реализации трех функций безопасности использованы те же принципы – включение электромагнита напряжением (ЭДС) термопары, мембранный газовый клапан и датчик тяги, разрывающий цепь.

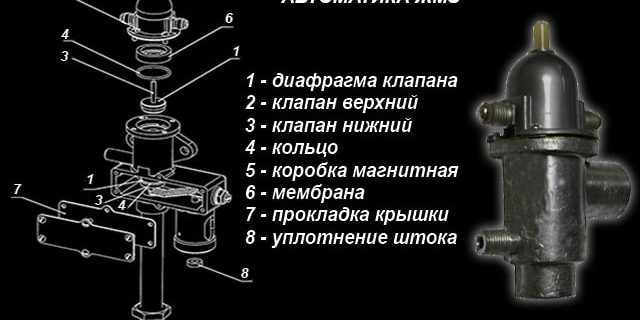

Подробно рассказывать о конструкции блоков от брендов САБК, «Орион» и ЖМЗ (Жуковский завод) не имеет смысла. Перечисленные изделия отличаются простейшим устройством, невысокой стоимостью и низкой надежностью. Термопары прогорают чуть ли не ежегодно, а термостат слишком резко отключает и запускает горелку, отчего возникает громкий хлопок, иногда смахивающий на микровзрыв.

Приборы нормально работают в первые годы эксплуатации, дальше за ними нужно следить и своевременно обслуживать, благо, запчасти имеются в продаже и стоят недорого. Пример устранения типичной неисправности автоматики ЖМЗ смотрите на видео:

Электроника настенных агрегатов

Особенность данных теплогенераторов – электронное управление процессами розжига, горения и поддержания температуры теплоносителя. То есть, настенные газовые котлы (и некоторые напольные) оснащаются энергозависимой автоматикой, работающей от электричества.

Важный момент. Невзирая на множество «наворотов», внедренных в конструкцию мини-котельных, функциями безопасности по-прежнему ведает механика. Три типа аварийных ситуаций, перечисленных выше, будут отрабатываться аппаратурой независимо от наличия напряжения в электросети.

Автоматический газовый котел создан для максимального удобства хозяев квартир и частных домов. Чтобы запустить отопитель, достаточно нажать 1 кнопку и установить желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в ней элементы:

1. После указанных действий по запуску контроллер генератора тепла собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе, проверяет наличие тяги в дымоходе.
2. Если все в порядке, электронная плата подает напряжение к электромагнитному газовому клапану и одновременно – разряд на запальные электроды. Фитиль отсутствует.
3. Основная горелка разжигается и дает полную мощность с целью скорейшего нагрева теплоносителя. За ее работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
4. Когда температура теплоносителя приблизится к установленному порогу, что зафиксирует накладной датчик, интенсивность горения снизится. Ступенчатые горелки переходят в режим малой мощности, а модуляционные плавно уменьшают подачу горючего.
5. Достигнув порога нагрева, электроника перекроет газ. Когда датчик зафиксирует охлаждение воды в системе, автоматический розжиг и нагрев повторится.

Примечание. В турбированных котлах с закрытой камерой сгорания контроллер вдобавок запускает и отключает вентилятор.

В инструкции к настенному газовому котлу указано, что агрегат рассчитан на работу в закрытой системе отопления, поэтому автоматика следит за давлением воды. Если оно опустится ниже допустимого предела (0.8—1 Бар), то горелка погаснет и не зажжется, пока неполадка не будет устранена.

По энергозависимой схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как происходит монтаж электронной газовой аппаратуры, на доступном языке расскажет мастер в видеосюжете:

Заключение

Многие домовладельцы самостоятельно занимаются обслуживанием своих отопительных агрегатов. Отсюда возникает интерес к работе автоматики газовых котлов различных типов. Мы осветили данный вопрос, но не советуем самостоятельно ремонтировать клапаны безопасности, если вы не разбираетесь в теме. Максимум, что можно сделать, — прочистить сетчатый фильтр, заменить негодную мембрану либо электромагнит. Настройку пламени горелки или запальника лучше доверить мастеру–газовщику.

Примечание. В статье использованы материалы производителя котлов «Лемакс», размещенные на официальном ресурсе.

Используемые источники:

• https://cotlix.com/vidy-avtomatiki-dlya-gazovyx-kotlov
• https://sovet-ingenera.com/otoplenie/kotly/avtomatika-dlya-gazovyx-kotlov-otopleniya.html
• http://oteple.com/dlya-chego-nuzhna-i-kak-rabotaet-avtomatika-na-gazovyx-kotlax-starogo-obrazca/
• https://otivent.com/avtomatika-dlja-gazovogo-kotla-otoplenija
