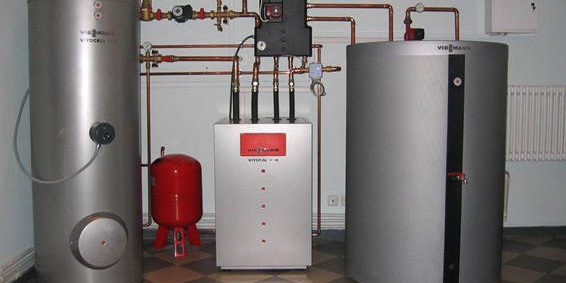

Газовое отопление в частном доме

При создании инженерных коммуникаций загородного дома важнейшим пунктом для любого собственника является правильный выбор системы обогрева постройки. В качестве теплогенераторов, устанавливаемых в жилище, применяются печи и котлы, работающие на твердом и жидком топливе, газе и электричестве. Сегодня в России, наиболее удобным и доступным считается газовое отопление загородного дома, варианты которого и будут рассмотрены в этой публикации.

Содержание статьи:

Классификация систем газового отопления

Природный газ — это энергоноситель, который подается потребителю:

1. под давлением по централизованной магистрали;
2. в сжиженном состоянии, посредством заправки специализированных ёмкостей – газгольдеров или баллонов.

В первом случае, газ поступает по центральной трубе непосредственно в распределительное устройство, которое выравнивает давление между бытовой системой газоснабжения и магистралью. Только после этого природный газ поступает в жилище непосредственно к теплогенератору. Во втором варианте роль распределительного устройства играет редуктор. Именно это приспособление выравнивает давление между ёмкостью и точкой потребления.

Независимо от типа системы, наиболее востребованным у наших соотечественников является следующее газовое оборудование для отопления частного дома: газовый отопительный котел, конвектор. Далее будут рассмотрены конструктивные особенности, достоинства и недостатки централизованной и автономной системы обогрева загородного дома природным газом.

Автономное газовое отопление загородного дома применяется в том случае, если рядом с постройкой не проходит магистральный газовый трубопровод или давление газа в нем слишком мало для нормальной работы отопительных устройств.

Оборудование

Для хранения сжиженного газа нужно установить газгольдер. Он представляет собой цистерну, которая монтируется под землей. По подземному газопроводу топливо от резервуара подается к точкам потребления.

Если предполагается временная система автономного газоснабжения, то допускается и наземное расположение ёмкости.

Монтаж газгольдера нельзя назвать бюджетным решением. Именно поэтому в Европе распространена совместная установка одного подземного резервуара для хранения сжиженного газа, которым пользуются несколько домовладельцев. В данном случае, расходы на монтаж емкости снижаются в несколько раз. Для тех, кто не может себе позволить создание хранилища «голубого топлива» на своем приусадебном участке, остается единственный вариант – газовое отопление частного дома баллонами, наполненными сжиженным газом.

Эксплуатация газгольдера при недостаточно качественном его монтаже крайне опасна и вредна: повреждения резервуара могут спровоцировать утечку газа.

При автономной системе обогрева в качестве теплогенераторов используются отопительные котлы со специализированной горелкой для сжиженного газа, газовые конвекторы и инфракрасные рефлекторы. Первые, при сжигании топлива нагревают теплоноситель, который, циркулируя по системе, отдает свое тепло воздуху. Для увеличения площади теплообмена используются радиаторы.

Конвекторы – это устройства локального нагрева. Принцип работы данных установок заключается в нагреве радиатора, отдающего тепло воздуху в отапливающемся помещении. Для управления работой конвекторов применяются терморегуляторы, на которых выставляется верхнее и нижнее значение для каждой отапливаемой зоны.

Инфракрасные рефлекторы относятся к отопительным приборам, отражающим от разогретых керамических пластин тепловое излучение. Поэтому инфракрасное излучение нагревает предметы интерьера и как следствие помещение, а котором установлено устройство.

Традиционная схема отопления

Среди россиян наиболее популярна традиционная схема газового отопления в частном доме, в которой котел, посредством сжигания голубого топлива, нагревает теплоноситель. Чаще всего, в роли теплоносителя выступает обычная вода, которая перемещается по системе при помощи насоса или естественной тяги. Принцип работы такой системы прост: котел нагревает воду, циркулирующую по теплообменнику. Далее, по трубопроводу вода поступает в радиаторы. В них, теплоноситель теряет некоторую часть тепла, после чего вновь возвращается в котел и нагревается заново. Применение насоса позволяет более сложные системы обогрева, например, сочетание теплых полов с радиаторами. На рисунке ниже показана стандартная схема традиционной системы автономного отопления загородного дома.

При естественной циркуляции теплоносителя упрощенная схема системы отопления выглядит так:

Не зависимо от выбора той или иной схемы обогрева загородного дома, расчет и монтаж должен выполняться профессионалами.

Преимущества и недостатки

Основное преимущество автономного газового отопления – стабильное давление в газопроводе, чего не скажешь о магистральном топливе. Отопление дачи газом из баллонов позволяет круглогодичное проживание в загородном доме с обеспечением высокого уровня теплового комфорта и полной автоматизации системы обогрева и получения ГВС.

Теперь, несколько слов о недостатках. Затраты на приобретение газа. В режиме экономии, для отопления небольшого двухэтажного загородного дома, потребуется ежемесячно 6 – 10 баллонов сжиженного газа. И это, повторяемся, в режиме поддержания температуры в помещениях 16°С с 23:00 до 5:00 ежедневно; с 9:00 до 17:00 в будние дни. В выходные дни и по вечерам, температура в помещении поддерживается в районе 22°С. Необходимое количество газа будет точно посчитано в проектной документации, на основании мощности теплогенератора и объемов потребления «голубого топлива».

Если для газового отопления приходится использовать баллоны, то для их хранения необходимо выделить отдельное помещение, созданное по всем правилам пожарной безопасности, или сделать несгораемый, лучше утепленный шкаф.

Центральное газовое отопление

Наличие магистрального газа в загородном доме позволяет использовать его практически без ограничений. Единственным тормозом для домовладельца и обитателей дома может стать не объем емкости для хранения голубого топлива, а размер кошелька.

В качестве теплогенераторов, как и в случае автономного обогрева дома, используются водогрейные котлы, система трубопровода, радиаторы и запорная арматура. Единственная разница котла для сжиженного газа от нагревателей, работающих с природным голубым топливом – это конструкция горелки. Большинство современных отопительных котлов комплектуются горелками, для сжигания как природного, так и сжиженного газа.

Газовые отопительные котлы различаются:

• По способу монтажа. Сегодня, на рынке климатической техники в широком ассортименте присутствуют напольные и настенные котлоагрегаты. Благодаря тому, что напольные теплогенераторы не ограничены по весу, они часто оснащаются долговечным чугунным теплообменником. Настенные установки, как правило, имеют меньшую мощность, зато оснащаются высокоэффективными теплообменниками из цветных металлов или нержавеющей стали.
• По функциональным возможностям. Котлоагрегаты бывают одноконтурными и двухконтурными. Другими словами: первые служат только для нагрева теплоносителя, который используется в системе отопления дома; второй тип устройств применяется для отопления и создания ГВС дома.
• По типу тяги. В котлоагрегатах с от крытой камерой сгорания отработанные газы выводятся за счет естественной тяги в дымоходе. Подсос воздуха, необходимого для горения топлива осуществляется из помещения. В нагревателях с закрытой камерой сгорания создается принудительная тяга благодаря применению воздушной турбины. Все продукты горения выводятся, а свежий воздух подается через коаксиальный дымоход или раздельную систему дымоудаления.

Сегодня, у российского потребителя очень популярны конвекционные и конденсационные газовые отопительные котлы, КПД которых, в отличие от обычных 75% варьируется на отметке 95-99%.

Структура газовой отопительной системы

Любая схема газового отопления, которая предполагает использование жидкого теплоносителя, включает в себя: теплогенератор, его обвязку, один или несколько отопительных контуров. Обвязка котла включает в себя необходимую запорную арматуру, подрывные клапана и расширительный бак, напорный или безнапорный. Если система циркуляционная, то в обвязку котла обязательно входит и насос. Непосредственно контуры могут быть выполнены по однотрубной или двухтрубной схеме.

Однотрубная конфигурация – это когда теплоноситель обходит радиаторы в порядке из установки. При такой схеме происходит значительная экономия труб, но добиться равномерного нагрева всех помещений практически невозможно.

При двухтрубной конфигурации системы нагретый теплоноситель одновременно подается на все радиаторы. При использовании такой схемы можно контролировать и изменять температуру обогрева в каждом помещении, посредством использования механических регуляторов на каждом радиаторе.

Однотрубная конфигурация рекомендуется только для одноэтажного частного дома, площадью не более 100м² без дополнительных ответвлений, например, на теплые полы и пр.

На рисунке представлена типовая схема газового отопления двухэтажного частного дома.

Преимущества и недостатки обогрева дома природным газом

Преимущества газового отопления очевидны:

• Доступность. Магистральный газ в России является наиболее дешевым топливом, даже по отношению к палетам и другим типам твердого топлива.
• Возможность создания в жилище высокий уровень теплового комфорта.
• Экологичность. В современных низкотемпературных котлоагрегатах выбросы продуктов горения топлива в атмосферу сведены к минимуму.
• Эффективность. Использование современных отопительных устройств позволяет увеличить КПД от сгорания природного газа до 99%.

Несмотря на массу очевидных достоинств у газового отопления есть и недостатки. Газификация загородного дома – это процедура, требующая не только колоссальных финансовых, но и временных затрат. И это только стоимость врезки в магистраль. Далее, потребуется колоссальные вложения на расчеты необходимого регулирующего устройства, которое выравнивает давление между магистралью и бытовой системой; создание грамотной обвязки, уродующей фасад дома, и прочие типы работ. Стоимость проекта газификации частного дома может исчисляться десятками тысяч рублей и неограниченными временными рамками.

Несмотря на это, газовое отопление – это наиболее дешевая и безотказная система, которая позволяет владельцу комфортно проживать в загородном доме, и использовать «голубое топливо» в любое время года.

>>> Все про аренду авто на Кипре <<<

Главная / Информация / Статьи по товарам / Типы отопления. Обзор систем. 18 сентября 2017 г. 9:57

            Чем отличаются центральное и автономное отопление? Прежде чем выбрать систему для дома и квартиры нужно понять плюсы и минусы. Прикинуть, какое оборудование потребуется. Разобраться, какое топливо выгоднее использовать. И конечно, не совершить частые ошибки.

Различаем центральное и автономное

Центральное отопление

Центральное отопление

            Это система, в которой ТЭЦ или котельная является источником тепла и работает на топливе. Она находится в отдельном здании. Тепло по трубам направляется в квартиры и отдаётся отопительными приборами – радиаторам. Теплоноситель бывает в виде воды, пара, воздуха.

            Водяное отопление – в трубах циркулирует вода. Она нагревается в котельной и по трубам приносит тепло топлива к радиаторам. Радиаторы отдают тепловую энергию в комнату. Зимой поверхность радиаторов нагревается до 60-70 градусов. В морозы их нагревают до 80 градусов.

            Сети проектируют однотрубные, двухтрубные, многотрубные. В городах организуют сети по двухтрубному принципу. По второй трубе охлаждённая «обратная» вода возвращается к котлу. Так циркулирует вся система, тепло идёт от котельной к жильцам домов. Отопление водой соответствует санитарно-гигиеническим нормативам, поэтому его чаще всего применяют в жилых домах, школах, детских садах и больницах.

            При воздушном варианте отопления уже горячий воздух движется по трубам и отдаёт тепло помещению. Для нагрева используют центральные воздухонагреватели или калориферы. Такая система, как и водяное отопление, не вредит здоровью за счёт гигиеничности.

            Паровое отопление запрещено использовать в жилых домах. Теплоноситель – пар, источник тепла – паровой котёл. Минусы этого типа отопления: невозможно регулировать плавность температуры, шумит, сильно прогреваются поверхности приборов отопления.

Плюсы и минусы центрального отопления

Следят за оборудованием городские службы;	Исправность городского оборудования зависит от износа и добросовестности сотрудников ЖЭК;
Ремонтируют и обслуживают систему тоже они, но это порождает и минусы.	Невозможно регулировать температуру отопления — во всех комнатах одинаковая, а это не всегда комфортно;
	В системе иногда скачет давление, это приводят к авариям;
	Большие потери на этапе доставки тепла: каждый километр теряется 1 градус;
	Сроки сезонных отключений не контролируют жильцы.

Автономное отопление

Сжиженный газ в балонах

            Автономный – значит независимый. Автономное отоплениеимеет много плюсов. Оно не зависит от центральных систем. Котёл стоит непосредственно дома, и вы сами контролируете нагрев. Жильцы не переплачивают ежемесячно из-за удалённости теплоисточника, не страдают от износа труб. Организовать автономное отопление дорого, но это быстро окупается.Бывает газовое, электрическое и печное или каминное.

            1. Газовое отопление. Газ – самое дешёвое топливо в России, поэтому газовое отопление популярно среди владельцев частных домов. Принцип устройства прост – нужен котёл, водяная система и батареи в качестве отопительных приборов. Подводим к котлу газ и запускаем систему. Важно не путать сжиженный и магистральный газ. Если топить привозными баллонами, то это в 5 раз дороже электроотопления.

 Автономная газовая система — это клад не только для дома, но и для квартиры. При сравнении двух равных площадей, в квартире с автономным газовым отоплением оплата коммунальных платежей в 1,5-2 раза меньше, чем при центральном отоплении.

Плюсы и минусы газового отопления:

Газ – дешёвое топливо;	Без специалиста не отремонтировать;
Нет зависимости от центральной системы;	Расходы на ремонт;
Можно использовать в сочетании с альтернативными источниками тепла. Например, сделать тёплый пол.	Придётся лично контролировать работу котла и системы.

            2. Электрическое отопление. Газ есть не везде. Поэтому людям приходится выбирать альтернативные источники тепла. Электричество – чистая энергия. Самое дешёвое оборудование, но не слишком экономно в пользовании. В сравнении с жидкими теплоносителями, электрическая энергия без потерь преобразуется в тепло. Поэтому у электроотопления самый высокий КПД. КПД – это количество тепла на единицу используемого ресурса/топлива.

Плюсы и минусы электрического отопления:

Много вариантов решений: радиаторы, конвекторы, тёплые полы, стены и плинтуса;	Нужна мощная исправная сеть и проводка;
Экономия на подводке к дому;	Зависишь от электричества;
Не нужно закупать топливо и заботиться о его хранении;	Дорогой ресурс.
Компактное оборудование;
Исключены протечки;
Безопасно;
Экологично;
Нет зависимости от центральной системы.

Электроотопление различают по источнику тепла. Рассмотрим самые популярные.

Электрокотлы– обеспечивают водяное отопление: котёл греет теплоноситель — воду. Холодная вода становится горячей и циркулирует по трубам, пронизывая дом. Энергия электричества превращается в тепло. Эту систему выбирают при отсутствии проведённого газа.

Автономное отопление, электрический котёл

            Котлы бывают разные по форме и модификации. Главное в устройстве это теплообменник и блок управления – на нём задают параметры, и контролируют исправность. Когда перегревается аппарат, он оповещает о необходимости остывания. При критических отметках блок отключает систему на автомате.

            Помимо котлов, есть электроконвекторы. Мощный элемент нагревания, который не сжигает кислород, и не нарушает микроклимат дома. Они работают бесшумно, легко управляются: программируешь, и система сама поддерживает комфортную температуру. Если хозяин долго отсутствует, есть режим ожидания в экономном формате.

Электроконвектор

            Инфракрасное отопление тоже относится электрическому способу обогрева. Бывает в виде панелей или плёночное. Быстро делает дом тёплым за счёт нагревания предметов интерьера и поверхностей – пола, потолка, стен.

Плёночное инфракрасное отопление

            Тёплый пол– система спрятана от глаз и сочетается с любым декоративным покрытием для пола. Это комфортная температура и быстрый обогрев.

Тёплый пол

             Тепловентиляторы– поддерживают температуру и обеспечивают тепловую завесу. Обогревают дом быстрее водяных систем, но сжигают кислород.

Тепловентилятор



Печное отопление

               3. Печное отопление подходит для маленьких по площади домов, где нет магистрального природного газа. И для районов, где нет проблем с твёрдым топливом: углём, дровами или пеллетами. Уголь и дрова считаются дешёвым топливом. Пеллеты, или древесные гранулы, делают из отходов деревопереработки. Они популярны в Европе, а теперь пришли и к нам. Этот вид топлива почти в 3 раза дороже газа.

     Такое отопление не зависит от наличия электричества и удалённости от города. Оборудование доступно по цене, не прихотливо в эксплуатации. В конструкции нет сложных программных устройств. Не нужно привлекать специалистов для обслуживания.

     Минусы: долго нагревается, не подходит для средних и больших домов, низкий КПД. Нужно место для хранения дров или угля. Печь тоже занимает много места в доме, нужно присматривать и подкидывать топливо. Исключение – чугунные печи длительного горения.

Плюсы и минусы автономного отопления

Самостоятельный контроль над режимом отопления, можно включить в удобные дни и время суток;	При установке оборудования нужны согласования по планируемой системе;
Нет зависимости от сторонних организаций: если в центральной системе случилась авария, обладателей автономного отопления это не касается;	Дорогая установка;
Возможность выбрать оборудование и схему системы. Это позволяет подстроить её под нужды семьи;	Неполадки и ремонты за свой счёт;
Если меняется ситуация или численный состав семьи – можно при помощи профессионалов «перекроить» систему;	Хлопоты с приобретением топлива, хранением, если это не электричество;
Экономия на ежемесячных платежах, так как нет потерь тепла, как при центральном отоплении.	Обслуживает собственник.

 Определяем оборудование домой

Центральное отопление в частном доме

Центральное отопление в частном доме

            При подключении дома к центральной системе, выбирать придётся из трёх возможных схем: независимая, элеваторная, зависимая прямоточная. Они отличаются по используемому оборудованию.

1. Независимую схему выбирают, когда нужно избежать скачков давления в системе из-за конструктивных особенностей дома. Если система сделана из пластиковых труб – это показано обязательно. Потребуется циркуляционный насос – он помогает снизить расходы ресурса и облегчает нагрузку на оборудование. И нужен расширительный бак. Он компенсирует переизбыток давления, когда теплоноситель (вода) расширяется в процессе нагрева.
2. Вторая схема: элеваторный узел помогает адаптировать горячую воду центральной сети, где норматив до 150 градусов, под норматив домовой системы – в районе 90 градусов. Вода в накопительном отсеке дома смешивается с перегретой водой центральной системы. Элеватор выполняет 3 функции: насос, регулятор расхода горячей воды и температуры, смеситель. Такой способ организации отопления популярен.
3. Прямоточная зависимая система проста в устройстве, эксплуатации и обслуживании. Есть только центральная котельная, система труб и радиаторы. Больше никакого оборудования. Трубы из пластика и алюминиевые радиаторы запрещены из-за высокого давления и его перепадов.

Центральное отопление в многоквартирном доме

Центральное отопление в многоквартирном доме

            В многоквартирных домах при центральном отоплении не требуется специальное оборудование. Но всё же, правила есть. Отопление делают по четырем схемам:

1. Однотрубная работает в сталинских и хрущёвских домах. Есть одна магистраль, по ней проходит и подача, и обратка. Минус в больших теплопотерях по мере удаления от источника тепла. Это можно пресечь, если увеличить количество секций по ходу перемещения воды в трубах. В этой схеме не получится регулировать температуру. Если возникнет желание поменять радиаторы, то нельзя менять на радиаторы другого конструктива. Это приводит к нарушениям работы отопления.
2. «Ленинградка» — продвинутый аналог однотрубной схемы. При помощи байпаса регулируется подача теплоносителя (воды или пара) в системе. Байпас — перемычка трубы, которая соединяет прямую подводку радиатора с обратной. Если смотреть на батарею, это тонкая труба, соединяющая верхний и нижний уровень труб перед радиатором.
3. Двухтрубная схема работает по принципу разделения подающей и обратной линии. При этой схеме можно менять радиаторы в пределах рекомендуемых моделей и ставить регулировщики для управления параметрами, даже автоматические.
4. Лучевая схема устанавливается в новостройках особого типа. Приборы подключают параллельно и они не влияют друг на друга. Есть возможность контролировать уровень подачи тепла. В пределах квартиры можно спроектировать конфигурацию.

            Рабочее давление в центральной системе от 8 до 10 атмосфер. А в момент опрессовки – от 12 до 14. Поэтому трубы ПВХ не годятся. Радиаторы из алюминия также не выдержат таких нагрузок. Лучше брать стальные, биметаллические или чугунные. Слишком легковесные радиаторы – признак низкого качества. Здесь лучше не экономить.

Автономное отопление в частном доме

            Если альтернативы центрального отопления нет, и рядом не планируются инженерные коммуникации, то автономка – неизбежна. Из чего состоит автономная система для дома? Это прибор для нагревания, магистрали трубопровода и запорная арматура.

Выбор оборудования в частный дом начинается с определения котла. Какие бывают котлы:

• Твердотопливный – топливом являются дрова, уголь, пеллеты. Занимают второе место по экономичности после газа. Но процесс эксплуатации трудоёмкий. Плюсы: легко достать, быстро разжигается. Минусы: низкий КПД – 70%, частая очистка от продуктов сгорания, сажа в котельной. Потребуется склад для топлива, его нужно часто загружать. Ещё важно продумать регулятор тяги. Чтобы не перегреть детали при отсутствии электричества, проектируют дымоход. Подходят в качестве резервного или вспомогательного источника тепла: разогреть до нужной температуры дом, а потом для поддержания включить электрический котёл.

Твёрдотопливный котёл

•  Дизельные котлы – обычно напольные, имеют прибор выброса отработанного топлива. При подключении предусматривают ёмкость для хранения жидкого топлива. Бак устанавливают в помещении, или закапывают в землю. Минимальный объём – 750 литров. Бывает зимняя и летняя солярка. Обслуживается 1 раз в 12 месяцев: меняют фильтры, чистят форсунки. Плюсы: доступная себестоимость, регулируешь температуру по желанию, система автоматическая. Минусы: шумит при работе, дорогая солярка, пожароопасность, хранить топливо проблематично, обслуживать котёл трудоёмко.


  Дизельный котёл

•  Газовые котлы – самые популярные. В 5 раз дешевле жидкотопливных и в 3 раза экономичнее электрических. Бывают настенные и напольные. Напольные долговечные. Отапливают любую площадь и зачастую не зависят от электричества. Когда монтируют настенный котёл, дополнительное оборудование минимальное. Не занимают место, управлять им просто. Бывают одноконтурные – только отапливают. Бывают двухконтурные – и для тепла, и для горячего водоснабжения. Но если в доме больше двух точек водозабора и больше 2 членов семьи, то нужен бойлер нагрева от 75 до 600 литров. Есть модели со встроенным бойлером. В дом для летнего проживания лучше купить 1-контурный котёл. На зиму в него заливают жидкость-незамерзайку. У двухконтурных моделей неудобно сливать жидкость перед зимой, остатки могут замёрзнуть и вывести из строя приборы. Газовые котлы работают на магистральном и сжиженном газе. Зимой баллон со сжиженным газом приходится часто менять. Если есть магистральный газ – то недостатков нет. Выбирать мощность можно по формуле: 1 киловатт (кВт) на 10 м².

Газовый котел

• Электрические котлы – самая дешёвая установка и оборудование, но самое дорогое топливо. Если нет газа, то лучший вид отопления. Экологичный, нет вредных выбросов, высокий КПД, не нужно строить отдельную котельную и дымоход. Перед покупкой оборудования лучше уточнить, какую мощность можно использовать для определения нагрузки. Электрические котлы бесшумные, нет обслуживания, управлять температурой можно автоматически. Минусы: дорогой ресурс, электрозависимость, плохо работают при падении мощности.

Электрический котёл с расширительным баком и циркуляционным насосом

            Для котла лучше приготовить отдельное место или помещение. Если место достаточно – то выбирать напольный котёл. Если лишней площади нет, то подойдёт навесной котёл.

            Схему отопления частного дома лучше проектировать уже на этапе возведения. Имея схему размещения труб по дому, можно будет заранее оставить под них отверстия. При площади дома от 200 м – лучше выбрать котёл с двумя контурами системы. Потребуется ещё расширительный бак и отопительный циркуляционный насос.

Автономное отопление в многоквартирном доме

Автономное отопление в квартире

            Отказаться от центрального и перейти к автономному отоплению трудно, но возможно. Самовольно менять коммуникации отопления незаконно. Коммунальщики неохотно расстаются с плательщиками. Для этого предстоит через суд добиться решения на отключение от центральной системы. Предварительно нужно уточнить в ЖКХ, есть ли возможность это воплотить. Параллельно заказывают разработку индивидуального проекта, получают необходимые подписи у пожарников и в ЖКХ. Собирают пакет документов: схемы и техническая документация. Получают разрешение Санэпидемнадзора. Далее ищут оборудование и правильно его устанавливают.

            Для перехода к автономному отоплению квартиры нужно:

• Купить циркуляционный насос и установить теплообменник. Его вешают на стену выше линии радиаторов;
• Выбрать и смонтировать котёл. Важно не экономить на оборудовании, отдать предпочтение моделям с системойбезопасности и с закрытой камерой сгорания. Учитывать давление и температуру воды в системе;
• Схему определяют исходя из планировки. Часто предпочтение отдают ленинградке: однотрубная схема с параллельным размещением радиаторов.

            При переходе на автономную систему отопления – любая не согласованная процедура может привести к потере тепла у соседей.

 Учимся на чужих ошибках

Как избежать неэффективной работы системы, и не совершить популярные ошибки, обсудим в заключительной главе.

• Схему системы отопления должны разрабатывать профессионалы. При этом сантехник может уехать в отпуск, а у жильцов произойти форс мажор. Поэтому схему должен знать не только тот, кто обслуживает, она должна быть и у собственника.
• Неправильно подобранные трубы приводят к лишним расходам и поломке системы.
• Лучше приобретать только однородные по материалу детали: у них схожие теплофизические свойства. Если разнородность неизбежна, то такие детали соединяются защитными соединениями или прокладками.
• Чтобы оборудование работало бесперебойно, устанавливать его согласно правилам: свободный доступ, без перегрева на солнце, без продувания. Запрещено монтировать газовое оборудование скрытым способом.
• Когда сантехник рекомендует купить и поставить клапаны, лучше его послушать, чтобы система не завоздушилась, и не возникло проблем с отоплением.
• Безопасность важнее экономии. Оборудование ставится на годы. Лучше сразу приготовиться к затратам на этапе установке. Тогда в дальнейшем не будет расходов на ремонт и аварийных ситуаций.
• Нельзя покупать газовый котел большей мощности, чем нужно, т.к. это приведет к повышенному потреблению газа и дополнительным расходам. Напомним, на каждые 10 м² дома планирует 1 кВт мощности. Если дом 250 м², то 250 умножаем на 1 и делим на 10, получается 25 кВт мощности.
• Сократить потери тепла при отделке дома. Утеплить стены, верхние этажи, крышу. Иначе тепло уходит улицу.

Строительный дворТипы отопления. Обзор систем./articles/new/109/Вернуться к списку статей по товарам

Газовое отопление частного дома — наиболее распространенный вид обогрева жилья в зимний период. «Голубое топливо» — самый экономичный и доступный энергоноситель, при сгорании которого отсутствуют отходы, сажа или зола, вредные выбросы в атмосферу.

КПД современных газовых котлов достигает 98%, что говорит о высокой эффективности использования этого вида топлива. Уровень газификации различных регионов России составляет 40-75% и постоянно растет. Интерес владельцев загородных усадеб и дач к газовому оборудованию для отопления усиливается.

Виды газового топлива

Газовое топливо для обогрева домов подают по магистральному трубопроводу централизованно или поставляют в сжиженном виде. Для его хранения используют специальные емкости — газгольдеры — объемом 5-10 м³, которые устанавливают рядом с домом.

Природный газ метан в 4-5 раз дешевле сжиженного. Не требуются заправка или сложное обслуживание оборудования, как при использовании газгольдеров. Но, к сожалению, жители не всех регионов имеют доступ к магистрали. Тогда экономически оправдано применение герметичных емкостей или баллонов, так как отопление дизелем или электричеством обойдется на 30-50% дороже. Для автономного обогрева предназначена смесь пропана и бутана, которую хранят в сжиженном виде при давлении 16 бар.

Преимущества газового отопления

Газовое отопление частного дома опережает другие системы обогрева по показателям:

• Стоимость. Полное сжигание топлива способствует высокой эффективности применения этого энергоносителя. В некоторых котлах используется высвобожденная энергия при конденсации отработанных газов, что повышает КПД до 109%.
• Компактность. Современные газовые котлы напоминают навесную мебель. Их можно разместить на кухне или в небольшом помещении. При этом объем комнаты не теряется, интерьер не перегружен видом оборудования. Не нужно выделять место для хранения дров, угля или дизельного топлива.

• Безопасность. Контроль за работой системы и удаление сгоревших газов выполняют автоматические устройства. При малейшем отклонении от нормы срабатывает блокировка поступления топлива в камеру сгорания.
• Экономичный расход. В связи с ростом цен на энергоносители изготовители котлов разрабатывают и постоянно усовершенствуют модели, мало потребляющие, но производящие большое количество тепловой энергии.
• Возможность регулировать температуру теплоносителя. В результате экономятся ресурсы, в каждом помещении создаются комфортные условия.

Двухконтурные газовые котлы осуществляют одновременно отопление дома и снабжают жильцов горячей водой. В условиях загородного хозяйства эта функция немаловажна.

Особенности

Газовое отопление — объект повышенной взрыво- и пожароопасности, поэтому всеми вопросами о подключении и обслуживании занимаются специальные службы.

Перед подключением дома к газовой магистрали составляют проект прокладки линии внутри помещений, схему запитки приборов. Документы согласовывают и утверждают в Гостехнадзоре.

Помещение, где установлен газовый котел, обеспечивают хорошей вентиляцией. Для некоторых моделей оборудуют дымоход, а в котельной устраивают отдельный выход.

Котельная в частном доме

Котлы с принудительным выбросом отработанных газов подключают к системе электроснабжения. Чтобы оборудование не вышло из строя при резком скачке давления в линии, устанавливают автоматику для адаптации.

Важно. При поломках или нарушениях в работе котла нужно обращаться за помощью к специалистам с лицензией на ремонт газового оборудования.

Каким может быть газовое отопление

Система отопления в частном доме включает:

• источник тепла;
• теплопроводы;
• отопительные приборы.

Теплоноситель, распределяющий энергию от источника, может циркулировать естественным образом или нагнетаться насосами. Для поддержания основных параметров заданного режима работы и отведения сгоревших газов в систему встроены датчики, клапаны, насосы и другая автоматика.

По типу теплоносителя различают водяное и воздушное отопление.

Водяное отопление

Использовать воду как теплоноситель для отопления начали в конце 18 века. Французский инженер Боннеман создал обогреваемый инкубатор с естественной циркуляцией жидкости. В России до 1917 года такую систему могли позволить себе лишь богатые люди и доходные дома. Остальные жители для обогрева использовали дровяную или угольную печь.

Сейчас вода или химические жидкости — наиболее распространенный теплоноситель в отопительных системах как многоквартирных, так и частных домов.

Вода обладает максимальной теплоемкостью среди всех известных веществ — 4,18 Дж/гК. Медленно нагреваясь, она так же медленно отдает энергию окружающему пространству. Это самый эффективный тепловой аккумулятор, который сглаживает перепады температуры в масштабах планеты.

Вода или антифризы, нагретые газовым котлом, движутся по трубам к приборам отопления, где передают тепло окружающему пространству посредством излучения. В процесс включается перенос энергии конвекцией между нагретыми слоями воздуха.

Системы отопления с жидким теплоносителем отличают:

• длительный срок эксплуатации;
• возможность использования различных видов топлива в универсальных котлах;
• долгое сохранение тепла в помещении при остывании воды в радиаторах;
• равномерный прогрев батарей;
• простое обслуживание.

Недостатки водяных систем:

• монтаж трубопровода и радиаторов достаточно трудоемок;
• при перерывах в работе зимой трубопровод может повреждаться;
• в открытых системах, где вода испаряется в расширительных баках, требуется регулярная подпитка;
• длительное присутствие воды вызывает коррозия металлических деталей, выпадение нерастворимого осадка;
• при перепадах давления образуются воздушные пробки.

Некоторые недостатки устраняют применением дистиллированной воды или антифриза. Это приводит к удорожанию эксплуатации, но предохраняет от поломок и образования течей.

Воздушный (конвекторный) обогрев

В воздушных системах отопления тепло передается конвекцией. Воздух в помещении нагревается специальными приборами — конвекторами. Природный или сжиженный газ при сгорании преобразуется в энергию без участия теплоносителя.

Конвекторы с помощью датчиков поддерживают в комнате заданный температурный режим. Приборы оснащены камерой сгорания закрытого типа. Отработанные газы выходят на улицу по коаксиальной трубе, вмонтированной в стену. В помещении отсутствуют запах, уровень кислорода не снижается, чего напрасно боятся жители частных домов.

Воздушное отопление по сравнению с традиционным водяным намного экономичнее. Не требуется прокладка труб, закачка теплоносителя. Энергия тратится на обогрев помещения, а не теряется при прохождении по трубопроводу и для нагрева радиаторов. Расход газа — 0,13-0,51 м³/час при мощности 2-10 кВт.

Виды газовых котлов

Котел — основной элемент системы газового отопления частного дома. Он должен быть достаточно мощным, чтобы обеспечить прогрев всех помещений, безопасным и экономичным. Читайте также статью про котельную для частного дома, мы расскажем про основные требования и важные детали.

Изготовители производят газовое оборудование двух типов:

• Настенное. Компактные котлы размещают в специальной раме или на стене. Предназначены для отопления площади до 1200 м². Максимальная мощность — 100 кВт. Горелка изготовлена из стали или меди. Возможна настройка на потребление как природного, так и сжиженного газа.

• Напольное. Тяжелые мощные котлы для отопления больших площадей устанавливают на платформу. Теплообменники чугунные или стальные. Универсальные модели могут работать на жидком или твердом топливе.

Котел газовый напольный

Котлы выпускают с одним или двумя контурами. Первые предназначены только для отопления, вторые дополнительно обеспечивают жильцов горячей водой, которая нагревается в проточном теплообменнике или накопителе. Для розжига предусмотрены пьезо- или электронные устройства.

Газовое оборудование оснащают тягой двух типов:

• Естественной, при которой топливо сгорает в открытой камере, забор воздуха и выброс отработанных газов осуществляется в окружающую атмосферу. Котлы с такой тягой размещают в отдельном помещении, оборудованном дымоходами.
• Принудительной, где камера сгорания закрытая, а каналы для забора и отвода воздуха или газов сообщаются только с улицей. Их движение управляется автоматическими турбинами. Не требуются громоздкие дымоходы, продукты горения выбрасываются наружу через коаксиальную трубу, вмонтированную в стену.

Для нагрева теплоносителя используется низшая или высшая теплота сгорания топлива. В первом случае это традиционные котлы, где вода или антифриз охлаждаются в системе и поступают сразу в теплообменник.

В конденсационных котлах два теплообменника. В одном топливо сгорает, нагревая воду, в другой теплоноситель поступает из обратки. Там он предварительно подогревается энергией, полученной при конденсации паров из камеры сгорания.

Настенные котлы для отопления

Настенный котел — это котельная в миниатюре. В него уже встроены обвязка, расширительный бак и циркуляционный насос.

Топливо от сети подается в закрытую камеру сгорания. Теплоноситель нагревается в теплообменнике до заданной температуры и поступает в отопительную систему. Продукты горения через коаксиальную трубу выводятся наружу с помощью принудительной тяги, создаваемой вентилятором.

В двухконтурных котлах теплоноситель для отопления нагревается в первичном теплообменнике, вода для бытового потребления — во вторичном. В некоторых комбинированных моделях обе функции выполнят один теплообменник.

Устройство двухконтурного настенного котла

Автоматика управления и устройства безопасности обеспечивают работу котла в нужном режиме. Оборудование может изменять выработку тепла в зависимости от потребностей системы отопления на текущий момент. Модулируемая горелка позволяет регулировать подачу газа и интенсивность пламени. При этом температура воды остается постоянной независимо от расхода.

Модели для непостоянного использования оснащены защитой от замерзания. В таких системах оборудование работает в энергосберегающем режиме, поддерживая температуру теплоносителя в пределах +5°С…+6°С.

В некоторые котлах осуществляется самодиагностика. При обнаружении неисправности код ошибки выдается на табло. Сотрудник сервисной службы, получив эту информацию, сможет исправить неполадки очень быстро.

Напольные газовые котлы

Устройство и принцип работы напольных котлов во многом схожи с настенными аналогами. Топливо подается в камеру сгорания, где теплоноситель подогревается до нужной температуры и поступает в трубопровод для отопления или нужд хозяйственного назначения.

Основное отличие — более тяжелый и емкий теплообменник, обеспечивающий высокую мощность и долговечность котла. Чугун, из которого изготавливают важнейшую часть, отличается химической и температурной стойкостью, не прогорает, не корродирует в отличие от меди или стали.

По сравнению с настенными моделями, срок службы которых ограничен 10-15 годами, такой котел возможно эксплуатировать до 50 лет. Но чугун достаточно хрупок и чувствителен к перепаду температур. Особенно опасно воздействие холодной воды на разогретый металл.

Важно. При эксплуатации нужно избегать засорения каналов теплообменника, подпитки работающего котла холодной водой, неправильной настройки горелки. В результате может возникнуть «тепловой шок» чугуна, последствия которого — деформации элементов или их растрескивание.

Схемы газового отопления дома

Схему газового отопления частного дома разрабатывают, чтобы правильно организовать обогрев всех помещений, минимизировать затраты и оптимально использовать мощность отопительного котла.

Горячая вода циркулирует по трубам, подчиняясь естественным законам физики. Сначала в нагретом виде она поднимается по стояку, затем после охлаждения в радиаторах поступает обратно в коллектор и направляется к котлу. Движение жидкости обуславливает перепад гидростатического давления между столбами горячей и холодной воды. Такая система называется гравитационной, применяется там, где отопительные приборы расположены на этажах по вертикали.

В частных домах с нижней подачей воды или горизонтальной разводкой по этажам применяют принудительную циркуляцию теплоносителя с нагнетанием насосами. При этом выравнивается температура в радиаторах, затрачивается меньшая мощность котла, используются трубы более тонкого диаметра.

Способ разводки

Для отопления частных домов применяют системы:

• однотрубную, где подачу и забор теплоносителя ко всем радиаторам выполняет одна магистраль;
• двухтрубную, когда для подачи служит одна труба, для отведения — другая;
• лучевую, в которых каждый радиатор запитывается отдельной линией.

Однотрубную схему рекомендуется использовать в домах площадью до 100 м². Вода, последовательно проходящая через радиаторы, охлаждается. Первая от котла батарея всегда горячее последней. На больших площадях эта разница слишком велика, поэтому там применяют раздельное подведение и отвод теплоносителя.

Пример разводки в двухэтажном частном доме

Разводка труб может быть горизонтальной или вертикальной. Это условное разграничение, определяющее положение подающего горячую воду стояка.

Горизонтальная разводка чаще применяется при принудительном движении теплоносителя. В вертикальной системе с верхней подачей воды возникает достаточная разница гидростатического давления между холодным и горячим сегментами отопительного контура. Поэтому более оправданно использование естественной циркуляции.

Все вопросы по проектированию газового отопления желательно решать с профессионалами. Ошибки при организации обогрева жилья обходятся дорого и заканчиваются полным или частичным переоборудованием, ремонтом отделки.

Никакой серьёзный предприниматель не начнет нового дела, не вникнув в тщательно подготовленный бизнес-план. Такой подход должен применяться и хозяевами загородных домов, когда они принимают решения по строительству, прокладке коммуникаций, по внедрению той или иной системы жизнеобеспечения в своих владениях. Одной из важнейших проблем подобного плана становится необходимость создания эффективной и по возможности – минимально затратной в эксплуатации системы автономного отопления здания.

Газовое отопление — безусловно, самое привлекательное. Но если дом не подключён к газопроводной сети, и в обозримой перспективе в этой сфере не намечается никаких «подвижек», то его владельцам предстоит принять важное решение в пользу какого-то иного источника энергии. Вариант – использование привозного сжиженного газа, для которого придется организовать вместительное подземное хранилище — газгольдер.

Но выгодно ли отапливать дом сжиженным газом из газгольдера? В какие суммы выльется обогрев жилья в течение одного сезона? Разобраться с этим поможет наша публикация. А точнее даже – не разобраться, а подсчитать расходы на перспективу с помощью онлайн-калькулятора.

Как определить расход сжиженного газа?

Если вдуматься – никакой особой сложности здесь нет. Теплотворная способность (калорийность) сниженного газа (СПГ) наиболее распространенного типа (пропан-бутановая смесь G30) известна. Она составляет 42,5 МДж/кг. То есть при сжигании килограмма СПГ выделяется 42,5 мегаджоуля тепла.

Нам на бытовом уровне, наверное, привычнее измерять энергию в других единицах, в ваттах и киловаттах. А жидкую субстанцию удобнее воспринимать в объемном выражении, например, в литрах. Пересчитать, зная плотность СПГ и взаимосвязь основополагающих физических величин, несложно — энергетический потенциал сжиженного газа G30 составляет примерно 6,58 кВт/дм³, иными словами – на литр.

А как узнать потребность конкретного дома в тепловой энергии, так, чтобы зимой в нем поддерживалась комфортная для всех проживающих температура? Тоже нет ничего невозможного!

Необходимое количество тепла несложно рассчитать!

Самый простой подход — брать по 100 ватт на каждый «квадрат» площади. Но это очень уж обобщающее соотношение, которое может дать немалые погрешности как в одну, так и в другую сторону. Лучше воспользоваться другим алгоритмом, еще и подкрепленным удобным онлайн-калькулятором. Это вы найдете в публикации нашего портала «Сколько тепла в кВт вам требуется для обогрева дома».

При расчете потребления газа учитывается еще КПД котла и некоторые иные нюансы.

Весь расчет воплощён в размещённом ниже калькуляторе. Если есть неясности – помогут пояснения к программе.

Калькулятор прогнозируемого расхода сжиженного газа на отопление

Пояснения по проведению расчетов

От пользователя требуется всего лишь внесение нескольких исходных параметров, на которых строится расчет:

• Общая потребность здания в тепловой энергии. Где взять эту величину – мы уже говорили выше. Важно – ее нельзя путать с паспортной мощностью установленного (планируемого к установке) газового котла. Берется именно рассчитанное значение.
• Если хозяева приобретают конденсационный котел, то они делают очень серьёзный шаг в плане экономии потребления газа. Работа этого прибора строится на дополнительном отборе тепла, образующегося при конденсации водяного пара – оного из продуктов сгорания газа. «Довесок» получается весьма значительный!
• Необходимо найти в паспорте изделия и указать в соответствующем поле калькулятора КПД котла. Причем, если указано два значения, то для нашего калькулятора требуется КПД для Hi (для низшей теплоты сгорания газа).
• Наконец, потребуется уточнить уровень цен у местных поставщиков сжиженного газа. Естественно, желательно сразу с учетом доставки. Если поставщиков несколько – то можно выбрать оптимальное предложение с вашей точки зрения.

Остается нажать на клавишу «РАССЧИТАТЬ…», и получить готовый результат. А точнее, целый «пакет» рассчитанных значений.

— Средний расход СПГ в час, в сутки, в неделю, при максимальной нагрузке, выраженный как в литрах, так и в килограммах.

— Ориентировочный месячный расход, также в литрах и килограммах. Причем такое потребление будет свойственно самому холодному месяцу отопительного сезона. Сразу – пересчет в денежном выражении.

— Наконец, демонстрируется общий примерный расход за весь отопительный период, исходя из его длительности 7 месяцев. Тоже – с показом предполагаемых расходом на приобретение газа.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Обратите внимание: последний результат – отнюдь не простое умножение месячного расхода на семь. Очень невысока вероятность того, всю зиму буду стоять одинаково суровые холода – всегда бывают периоды потеплений, плоть до оттепелей. Кроме того, в межсезонье (в конце осени и в начале весны) система отопления вообще редко когда включается на «полную катушку». Поэтому применен специальный коэффициент, делающий результат расчета потребления более близким к реальности (иначе итоговые цифры были бы откровенно пугающими)..

Для удобства восприятия все виды расходов переведены еще и в количество полностью заправленных баллонов стандартного 50-литровой вместимости (с учётом технологии из заполнения – не «под завязку»).  А может быть, кому-то так и лучше – он не жалеет вкладываться в строительство газгольдера, и предполагает подавать в котельную газ с коллекторного шкафа с несколькими баллонами. Этот вариант тоже вполне можно просчитать заранее. Правда, он обычно в эксплуатационных расходах оказывается дороже (зато выигрывает в подготовительных).

Интересно, наверняка, будет сравнить полученный результат с гипотетическими расходами при возможности подключения к сетевому газу. Не исключено, что такое сравнение подвигнет кого-то на решение все же сконцентрировать свои усилия и финансы на прокладке газовой магистрали к своему дому.

Как обстоит дело с затратами при использовании сетевого газа?

Ничего говорить не будем – переходите к статье, посвященной расчёту потребления сетевого газа, в которой также имеется свой калькулятор. Сравнивайте, делайте выводы…

Мы стараемся делать лучшие материалы на тематику строительства и ремонта в России. Чтобы поддержать профессиональный контент обязательно напишите в комментарии, что вы думаете про отопление сжиженным газом из газгольдера? Как отапливаете дом вы?

Используемые источники:

• http://ventilationpro.ru/sistemy-otopleniya/gazovoe-otoplenie/gazovoe-otoplenie-zagorodnogo-doma-varianty-skhemy-oborudovanie.html
• https://www.sdvor.com/articles/new/109/
• https://stroim-dom.net/sistemy-gazovogo-otoplenija-chastnyh-domov/
• https://stroyday.ru/kalkulyatory/sistemy-otopleniya/vygodno-li-otaplivat-dom-szhizhennym-gazom-iz-gazgoldera-razbiraemsya-skolko-mozhno-sekonomit.html
