Выбор и установка трехходового клапана в систему отопления
Даже в радиаторы запрещено подавать теплоноситель свыше 95°С, т.к. в случае любой незначительной аварии из-за резкого падения давления теплоносителя будет происходить интенсивное парообразование, людей заживо сварит, а теперь представьте, что из вашего смесителя пошел пар. А вот здесь, чтобы обеспечить нормативную температуру горячей воды, обязаны поработать управляющие компании, обслуживающие организации и местный сантехник. С технической точки зрения с этой проблемой успешно справляются регуляторы температуры (ТРЖ – терморегулятор жидкости), которые должны быть установлены на каждую систему ГВС от ТЭЦ, т.е. в наших с вами домах.
Приведем пример наиболее часто применяемых (в нашем случае и более дешевых) ТРЖ в российском ЖКХ.
Наиболее применяемый в ЖКХ регулятор температуры это ТРЖ сильфонного типа (см.эскиз):
- Сварной стальной корпус
- Сильфон (внутри заполнен легко испаряемым веществом), имеет вид цилиндрической металлической «гармошки».
- Крышка корпуса.
- Шток для регулировки температуры.
- Сальниковое уплотнение штока.
Принцип работы очень простой: сетевая горячая вода поступает в ТРЖ сверху через гильзу с отверстиями, вода, остывшая после отдачи тепла в батареях, поступает справа, внутри ТРЖ они смешиваются и из левого патрубка вода уходит к потребителю в квартиры. Если вода очень горячая сильфон удлиняется, отверстия гильзы перекрываются и уменьшается подача сетевой воды, если вода остыла, сильфон сжимается и горячей сетевой воды поступает больше. Все происходит в автоматическом режиме. ТРЖ можно отрегулировать вручную на подачу воды от 30 до 90°С. Поворотом штока по часовой стрелке мы поднимаем сильфон вверх и тем самым уменьшаем поступление горячей сетевой воды, против часовой — опускаем сильфон и вода на выходе будет горячее.
Пример регуляторов температуры сильфонного типа: — ТРТС-50-ОС, — РТЕ-21М.
1. Терморегулятор жидкости с термостатом.
Для примера, наиболее применяемая и доступная модель ТРЖ-М-1. Принцип действия и регулировки аналогичен выше указанному прибору, но в отличие от него в ТРЖ-М-1 вместо сильфона установлен термостат, подобный автомобильному.
У данной модели есть преимущества и недостатки по сравнению с сильфонным ТРЖ.
Преимущества: в случае выхода из строя термочувствительного клапана, можно заменить только датчик.
Недостатки:
- Датчик регулирует температуру воды в диапазоне 15°С ( 45-55; 55-65; 75-85…), для каждого режима требуется свой датчик.
- В летний период когда вода подается только по одному трубопроводу и температура воды превышает на 20°С верхнюю градацию установленного датчика, его нужно извлечь из корпуса ТРЖ, иначе он выйдет из строя и потребует замены.
Если у слесаря – сантехника на обслуживании 30-60 систем ГВС, это очень хлопотно.
Внешний вид термостата и датчиков устанавливаемых внутри корпуса ТРЖ-М-1 (как в двигателе автомашины).
Выбираем трехходовой клапан
Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.
Факторы, влияющие на выбор данного приспособления, таковы:
- пропускная способность труб в отопительной системе;
- число контуров;
- материал внешнего корпуса клапана;
- строение и принцип управления прибором;
- сечение входного патрубка.
Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.
Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.
Температура горячей воды. Кто и как должен обеспечить температурный режим горячего водоснабжения (ГВС) в наших квартирах? ТРЖ – что это? Как устроен ТРЖ? Попробуем разобраться в обозначенных вопросах.
Как Вам уже известно, что в соответствии с пунктом 2.4 СанПиН 2.1.4.2496-09 изменений к СанПиН 2.1.4.1074-01 «Гигиенические требования к обеспечению безопасности систем горячего водоснабжения», и согласно пункта 9.5.8 «Правил технической эксплуатации тепловых энергоустановок» зарегистрированных Минюстом РФ 02.04.03 за № 4358, температура горячей воды в местах водоразбора должна быть в пределах не ниже 60°С и не выше 75°С.
А почему именно такая температура? Да все очень просто, здесь соблюден компромисс между потребителями и «производителями» горячей воды.
С одной стороны потребителям выгоднее иметь более горячую воду, чтобы счетчик учитывал, как можно меньше кубических метров дорогой горячей воды, а разбавить ее холодной мы всегда сможем. В тоже время мы пользуемся водой (подставляем руки под горячую воду) с температурой 40-50°С, и чем выше температура горячей воды, тем больше шансов ошпарить свое любимое тело, и не дай Бог, если это маленькие дети. Пластиковые трубы, водомеры, смесители также рассчитаны на рабочую температуру 75-85°С.
С другой стороны энергетикам и поставщикам ГВС выгоднее производить менее горячую воду, т.к. потребители ее будут использовать в большем количестве и соответственно количество кубических метров в показаниях счетчиков будет больше, а значит и энергетики получат больше денег. Менее горячую воду к тому же дешевле и быстрее нагреть, меньше нагрузка на оборудование и сети, меньше теплопотери в сетях.
А если в отопительный период вода в сети 100°С и больше, без снижения температуры в ГВС нас могут серьезно ошпарить, т.к. это уже температура парообразования.
Разновидности распределительных клапанов
Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.
Различают такие виды устройств:
- ручные;
- с электрическим приводом;
- с термоголовкой;
- пневматические;
- с гидравликой.
Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.
Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.
Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками
Схемы установки Трёхходовых клапанов
Идеальная согласованность клапана с электроприводом ESBE.
Технические данные и характеристики клапанов ESBE серии VRG130
Класс давления _____ PN10

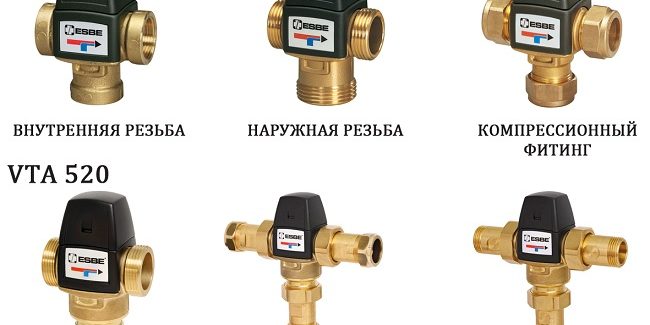

ВНЕШНЯЯ РЕЗЬБА Серия VRG132
Температура теплоносителя max (постоянно) ____ +110ºC………………………………….. max (переменно) ____ +130ºC………………………………….. min ____ -10ºC Крутящий момент (при номинальном давлении) DN15-32 ____ ………………………………………………………….. DN40-50 ____ Утечка через закрытый клапан, % от потока (Дифференциальное давление 100 кПа):……………………………………………….. смесительный ____ ……………………………………………….. отводной ____ Давление блокировки ____ 200 кПа (2 бар) Диапазон регулирования Kv/Kv min, A-AB: ____ 100 Подсоединения: ………. Внутренняя резьба, EN 10226-1 …………………………….. Наружная резьба, ISO 228/1
КОМПРЕССИОННЫЙ ФИТИНГ Серия VRG133
…………………………….. Компрессионный фитинг, EN 1254-2Материалы Корпус клапана и золотник ____ Латунь DZR, CW 602N Шток и втулка ____ PPS композит Уплотнительные прокладки ____ EPDM
НАКИДНАЯ ГАЙКА Серия VRG138
НАКИДНАЯ ГАЙКА / НАРУЖНАЯ РЕЗЬБА Серия VRG138
Смесительный клапан ESBE серии VRG130 используется в следующих областях:
- Отопление
- Комфортное охлаждение
- Питьевое водопотребление
- Отопление полов
- Нагрев от солнечных панелей
- Вентиляция
- Зональные отопительные системы
- Системы центрального горячего водоснабжения
- Системы центрального отопления
- Системы центрального охлаждения
ФЛАНЕЦ / НАРУЖНАЯ РЕЗЬБА Серия VRG139
* Значение Kvs в м*3/ч при перепаде давления 1 бар
* Значение Kvs в м*3/ч при перепаде давления 1 бар
* Значение Kvs в м*3/ч при перепаде давления 1 бар CPF — компрессионный фитинг
* Значение Kvs в м*3/ч при перепаде давления 1 бар RN — Накидная гайка
* Значение Kvs в м*3/ч при перепаде давления 1 бар FN — фланец насоса
Использование трехходовых клапанов ESBE
СМЕСИТЕЛЬНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE
ОТВОДНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE
Трехходовые клапаны ESBE серии VRG130 — это компактные смесительные клапаны высочайшего качества, имеющие крайне низкие показатели утечек. Для изготовления клапанов ESBE используется специальный латунный сплав (DZR), который существенно расширяет температурные пределы эксплуатации вентиля. Для удобства ручного управления трехходовыми вентилями ESBE, они оснащаются специальными ручками и ограничителями угла поворота в 90 градусов. Шкала позиции трехходового клапана может поворачивается и переключается. Эта функция существенно упрощает процесс монтажа клапана и дает возможность устанавливать вентиль практически в любом положении. В случае необходимости оборудования клапана автоматическим управлением, компанией ESBE разработаны электроприводы различных серий. Сервоприводы серий ARA600, 90, 90C, CRB100, CRA110 идеально согласованы с трехходовыми клапанами серии VRG130 и обладают уникальным соединением клапан-сервопривод, благодаря чему отличаются высочайшей точностью регулировки. Для расширения и усложнения функционала трехходовых клапанов применяются контроллеры ESBE, которые существенно расширяют сферы применения вентилей. Трехходовые клапаны ESBE серии VRG130 производятся в пяти типоразмерах (DN 15 – 50) и с шестью типами соединений: с внутренней или внешней резьбой, с накидной гайкой в DN20, с фланцевым соединением или с компрессионными фитингами для труб внешним диаметром 22 и 28 мм.
Монтаж и Обслуживание
Благодаря узкой и компактной конструкции клапана ESBE обеспечивается удобный доступ инструмента при монтаже и демонтаже вентиля. Предусмотрен ремкомплект для основных компонентов клапана.
Примеры установки
Все указанные в инструкции варианты установки клапанов могут быть зеркально отражены. Шкала позиции клапана переворачивается и поворачивается в зависимости от вариантов установки и обязательно устанавливается в правильную позицию (как продемонстрировано в инструкции по установке). Фигуры, изображенные на отверстиях клапана (■●▲), снижают риск неправильного монтажа.
УСТАНОВКА СМЕСИТЕЛЬНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE
УСТАНОВКА ОТВОДНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE
Ротационное устройство VRG130 + ARA600 3-ТОЧЕЧНЫМ
Купить продукцию компании ESBE Вы можете позвонив по телефону (8017) 399-97-01. Также по этому телефону вы можете получить подробную информацию о технических характеристиках устройства, его цене, наличии на складе (Минск, Гродно, Витебск, Гомель, Брест, Могилев, Борисов) и сроках поставки.
Что такое трехходовой клапан и для чего он необходим в системе обогрева
</h6></h4>
Установка данного устройства оправдана там, где отопительная система учитывает разбитие циркуляционного потока на 2 контура, выделяющиеся типом режима – постоянный и переменный. Постоянный режим очень часто применяется для использования в тех приборах, в которые нужно подавать качественный тепловой носитель в конкретном объеме в течении всего времени. Переменный же поток предназначается для тех потребителей, которым качественный показатель носителя тепла не важен. Для них основное, в первую очередь, строгое его кол-во, по которому и выполняется регулировка подачи.
Среди арматуры запорной существует и еще одна разновидность, которая исполняет аналогичные функции, но считается двухходовой. Но трехходовой клапан не прекращает работу абсолютно по другому. Его конструкция такая, что она не в состоянии закрыть контур, для которого важен постоянный гидравлический режим. Он всегда будет в открытом состоянии, и настроен собственно на необходимый объем носителя тепла. Значит, приборы-потребители всегда будут удовлетворены и в качественном и в количественном показателе подаваемого объема.
Трехходовой клапан не в состоянии закрыть поступление носителя тепла на тот контур, где важен постоянный поток. Этим он и разнится от двухходового. А вот с перекрытием переменного справляется очень удачно. Это дает способность регулировать как напор, так и расход носителя тепла. Кстати, от двухходовых клапанов тоже можно достичь того же эффекта, если два устройства объединить в одной конструкции. При этом, их необходимо настроить на реверсивную работу: когда закрывается один, открывается второй.
Какие трехходовые клапаны бывают
Эту запорную арматуру делят по принципу действия на разделительные и смесительные. Уже само наименование объясняет принцип их действия и чем они разнятся. Смесительный имеет один выход и два входа, благодаря чему он качественно смешивает два самых разных потока. Это, к примеру, нужно для уменьшения температуры носителя тепла для конкретных потребителей. К примеру, для полов с подогревом: в них вода должны подаваться при температуре не больше 65 градусов, в то время как в батареи отопления ее температура намного выше.
Чтобы качественно настроить подачу носителя тепла на потребителя с необходимой температурой, важно знать ее показатель на двоих потоках, высчитать пропорции смешивания и настроить клапан. Так мы приобретаем нужный режим температур
Трехходовой клапан разделительного действия ведет себя с точностью до наоборот. Его назначение – делить ключевой поток на 2 вторичных. В собственной конструкции он имеет всего один вход, зато – два выхода. Он используется очень часто при горячем водоснабжении, обеспечивая равноценное по количеству и качеству поступление горячей воды к потребителю. Также профессионалы его используют и для воздухонагревателей.
Две разновидности трехходовых клапанов снаружи никак не выделяются. Но, если взглянуть на них в разрезе, то разница будет объяснима. В устройстве смесительного действия поставлен один шаровой клапан на штоке, который находится строго по самому центру и закрывает главный проход. А разделительный имеет два шаровых клапана, которые находятся на выводных патрубках. Когда первый закрывает один отрезок трубы, второй отрывает другой.
Как управляется трехходовой клапан
Как и каждая арматура запорного типа, трехходовой клапан, необходимый для определенной системы, рассчитывают по диаметру трубы, подводящей тепловой носитель, и по давлению в системе. Для того, чтобы провести сертификацию системы обогрева, есть конкретные Нормы по данным устройствам. И отклонение от них является грубым нарушением
Особое внимание уделяют несоответствию внутреннего давления отопительных систем и клапана
Схема коллекторного подключения
Порядок выполнения работ следующий:
</ul>
- Коллекторный ящик монтируют в месте, удобном для доступа и одновременно так, чтобы он не мешал. К шкафу подключают трубы, подающие подогретую воду, и обратку. Но до этого на коллектор следует поставить запорные вентили.
- С целью осуществления контроля над температурой и давлением в системе в непосредственной близости от вентилей помещают термометр и манометр.
- Для соединения труб, подведенных к коллектору, используют компрессионные фитинги, применяя резьбовое соединение.
- Если необходимо объединить трубы с разным диаметром, применяют переходники или универсальные фитинги, учитывая схему подключения теплого пола.
Полноценная схема отопления с теплыми полами имеет такие дополнительные элементы:
</ol>
- циркулярный насос;
- смеситель трехходовой или насосно-смесительный узел;
- кран, чтобы сливать воду;
- воздухоотвод.
</h4></ul> 29.10.2015 —>
В широком ассортименте запорной арматуры, используемой для систем отопления, присутствует элемент, применяемый достаточно редко. Его форма напоминает тройник, хотя функции, которые он исполняет, совершенно иные. Мы говорим про трехходовой клапан, принцип работы которого будет рассмотрен в данной статье.
Принцип работы трехходового клапана
Что собой представляет данное приспособление, для чего оно вообще нужно?
Как это работает
Трехходовой клапан монтируется на тех участках магистралей, где требуется разделить поток циркулирующей жидкости на 2 контура:
- с переменным гидрорежимом;
- с постоянным.
В большинстве случаев постоянный поток требуется тем, для кого подается жидкость высокого качества и в обозначенных объемах. Его регулируют в соответствии как раз с показателями качества. Что же касается переменного потока, то он применяется для объектов, где показатели качества не являются основными. Там большое значение имеет коэффициент количества. Проще говоря, подача теплоносителя там осуществляется по необходимому количеству.
Обратите внимание! К запорной арматуре относится и аналог описываемого в статье прибора – двухходовой клапан. Чем он отличается? Дело в том, что трехходовой вариант работает по совершенно другому принципу. Шток, входящий в его конструкцию, неспособен перекрывать поток жидкости, который имеет постоянные гидравлические показатели.
Шток все время открыт, он настраивается на тот или иной объем жидкости. Следовательно, пользователи смогут получить нужный им объем как в плане количества, так и в плане качества. В целом, данный прибор неспособен прекратить подачу жидкости на сеть, в которой гидравлический поток постоянен. При этом поток переменного типа он вполне может и перекрыть, благодаря чему, собственно, и возникает возможность регулировки расхода/давления.
И если соединить пару устройств двухходового типа, то можно получить один, но трехходовой. Но нужно, чтобы оба работали на реверсе, другими словами, при закрытии одного клапана должен открываться следующий.
Видео – Трехходовой клапан принцип работы
Классификация клапанов
Без длительных введений отметим, что устройство может быть двух типов по принципу функционирования. Оно может быть:
- разделительным;
- смесительным.
Особенности действия каждого типа ясны уже из их названия. Смесительное устройство состоит из двух выходов и входа. Другими словами, оно необходимо для смешивания потоков жидкости, что может потребоваться в целях снижения ее температуры. К слову, это наиболее оптимальный вариант для того, чтобы задавать нужный режим в «теплом полу».
Сама процедура регулировки температурного режима предельно проста. Нужно лишь знать о текущих показателях температуры входящих потоков жидкости, с точностью просчитать требуемые пропорции каждого из них так, чтобы на выходе получить нужные показатели. Кстати, данное устройство при условии грамотного монтажа и регулировки способно функционировать и на разделение потока.
А вот разделительный клапан разделяет один поток надвое, следовательно, он оснащен одним входом и двумя выходами. Данное устройство применяется преимущественно для того, чтобы разделять поток горячей воды в системах ГВС. Хотя достаточно часто он встречается и в обвязке воздухонагревателей.
Внешне оба варианта практически идентичны. Но если ознакомиться с их чертежом в разрезе, то их основное отличие видно сразу. Шток, который установлен в устройстве смесительного типа, имеет один шаровой кран. Он располагается по центру и перекрывает основной проход.
Что же касается разделительных приборов, то в них шток имеет два таких клапана, которые устанавливаются на выходах. Они функционируют по следующему принципу: один из них придавливается к седлу, закрывая проход, а другой параллельно с этим открывает проход №2.
По методу управления современные модели могут быть:
- электрическими;
- ручными.
В большинстве случаев используется ручной прибор, который внешне напоминает обыкновенный шаровой кран, но оснащен тремя выходными патрубками. А вот электрические модели, имеющие автоматическое управление, применяются преимущественно в частных домах, а именно для того, чтобы распределять тепло. Например, пользователь может настроить температурный режим по комнатам, а рабочая жидкость будет поступать в соответствии с удаленностью комнаты от отопительного прибора. Как вариант – можно совместить его с «теплым полом».
Видео – Прибор в бойлерной группе
Трехходовые клапаны, равно как другие приборы, определяются в соответствии с давлением в системе и диаметром подвода. Все это регламентируется ГОСТом. И если требования последнего не будут соблюдаться, это будет расценено как грубое нарушение, в особенности, если речь идет о показателе давления в магистрали.
Латунные фитинги и трубопроводы из полиэтилена низкого давления
Советуем вам ознакомиться с нашим руководством по выбору и монтажу латунных фитингов для ПНД труб, все подробности тут
Сферы применения
Трехходовой клапан, принцип работы которого был рассмотрен выше, обладает достаточно широкой сферой применения. Так, такие его разновидности, как электромагнитное устройство или же прибор с термоголовкой, часто встречаются в современных магистралях, где требуется корректировка пропорций при смешивании двух разделенных потоков жидкости, но без снижения мощности или объема.
Что же касается использования в быту, то самым популярным здесь считается термостатический смесительный прибор, с помощью которого, как уже отмечалось выше, можно регулировать температуру рабочей жидкости. Эта жидкость может подаваться как в трубопровод «теплого пола», так и в отопительные радиаторы. А если клапан еще и имеет автоматическое управление, то контролировать температуру в жилище можно будет без каких-либо проблем!
Обратите внимание! Применение трехходового клапана в отопительной системе в целях уравновешивания перепадов температуры крайне выгодно не только в плане комфорта и удобства, но и в плане экономии средств.
Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно. В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений.
Подобного рода регулирующие устройства также используются в системах водоподачи в целях получения перманентного потока с требуемой температурой. Простейшим примером является обыкновенный смеситель, при котором можно сделать воду горячее/прохладнее открытием/закрытием холодного крана.
Предохранительный клапан для бойлера
Ранее мы описывали как выбрать и подключить предохранительный клапан для бойлера, рассказывали о сферах его применения и внутреннем устройстве. В дополнение к этой статье рекомендуем ознакомится: все подробности тут
Регулировка потоков рабочей жидкости. На что обращать внимание при покупке?
Ручная регулировка производится посредством обычного шарового крана. Визуально он очень похож на простой вентиль, но имеет дополнительный выход. Арматура подобного рода применяется для принудительного ручного управления.
Что же касается автоматической регулировки, то здесь применяется специальный трехходовой клапан, оснащенный электромеханическим прибором для изменения положения штока. Его следует подключать к термостату, дабы иметь возможность регулировки температурного режима в помещении.
Помните, что при покупке клапана необходимо в обязательном порядке принимать во внимание технические параметры прибора, к которым относится следующие.
- Диаметр подсоединения к отопительной магистрали. Зачастую данный показатель варьируется в пределах от 2 до 4 сантиметров, хотя многое зависит от особенностей самой системы. Если прибор подходящего диаметра найти не удалось, то придется воспользоваться специальными переходниками.
- Возможность установки сервопривода на трехходовой клапан, принцип работы рассмотрен в начале статьи. Благодаря этому прибор сможет работать на автомате. Данный момент очень важен, если прибор подбирается для эксплуатации в «теплых полах» водяного типа.
- Наконец, это пропускная способность трубопровода. Под этим понятием подразумевается объем жидкости, который сможет пройти через него за определенное время.
Популярные производители
На отечественном рынке присутствует множество изготовителей трехходовых клапанов. Выбор той или иной модели зависит, прежде всего, от:
- вида механизма (а он, напомним, может быть механическим либо электрическим);
- сферы использования (ГВС, ХВС, «теплый пол», отопление).
Самым популярным прибором по праву считается Esbe – шведский клапан от компании, существующей уже более сотни лет. Это надежный, качественный и долговечный продукт, отлично зарекомендовавший себя во многих сферах. Сочетание европейского качества и современных технологий.
Другой популярной моделью является американский Honeywell – истинное детище высоких технологий. Простой управление, удобство и комфорт, компактность и надежность – вот отличительные особенности этих клапанов.
Наконец, относительно «юными», но перспективными приборами являются клапаны линейки Valtec – результат совместного сотрудничества инженеров Италии и России. Все изделия качественны, продаются с гарантийным сроком в семь лет. Отличаются тем, что имеют вполне доступную стоимость.
Как установить смешивающий клапан своими руками
Данная схема установки используется преимущественно в котельных тех отопительных систем, которые подсоединены к гидроразделителю или же к безнапорному коллектору. А насос, расположенный в контуре №2, обеспечивает требуемую циркуляцию рабочей жидкости.
Обратите внимание! Если трехходовой клапан будет подключаться напрямую к источнику тепловой энергии на байпасе, подсоединенному к порту В, то потребуется и монтаж клапана с гидросопротивлением, равным аналогичному сопротивлению этого источника.
Если этого не сделать, то расход рабочей жидкости на отрезке А-В будет колебаться в соответствии с движением штока. Отметим также, что данная схема монтажа предусматривает возможное прекращение циркуляции жидкости через источник, если установка была произведена без циркуляционного насоса либо же гидроразделителя в основном контуре.
Нежелательно подключать клапан к теплосетям или напорному коллектору в отсутствие приборов, которые дросселируют чрезмерный напор. Иначе расход жидкости на участке А-В будет колебаться, причем существенно.
В случае если перегревание обрата допускается, от чрезмерного напора избавляются посредством перемычки, установленной параллельно к подмесу клапана в контуре.
Как установить разделяющий клапан своими руками
Обеспечение количественной регулировки за счет изменения затрат жидкости – вот основная функция, которую выполняет такой трехходовой клапан. Принцип работы его предельно прост и был рассмотрен выше. Он применяется там, где возможен перепуск жидкости на «обратку», а прекращение циркуляции, напротив, не допускается.
Обратите внимание! Эта схема подключения обрела широкую популярность в узлах водо- и воздухонагрева, которые подключены от индивидуальных котелен.
В целях увязки гидроконтуров необходимо, чтобы потери напора потребителя были равны потерям на клапане-балансире в байпасе. Приведенная здесь схема предназначается для установки на те трубопроводы, в которых имеет место чрезмерный напор. Жидкость в данном случае перемещается за счет сильного напора, образованного с помощью циркуляционного насоса.
Видео – Трехходовой клапан и принцип его работы
Трехходовой клапан типа ESBE – всего лишь один из элементов систем жизнеобеспечения жилого дома. С одной стороны, это простая конструкция. С другой, она выполняет важную задачу в инженерных сетях. Спрос рождает предложение. На рынке существует множество моделей, представленных разными производителями. Хорошими эксплуатационными показателями отличаются трехходовые клапаны, выпускаемые под брендом ESBE.
Содержание
Немного полезных знаний
Трехходовой клапан является регулирующим устройством в системах трубопроводов с жидкой рабочей средой. Говоря простым языком, встроенный в конструкцию отопительной сети он будет действовать как всем хорошо знакомый – кран-смеситель, который переключает или смешивает потоки. Установка клапана позволяет решить ряд практических задач:
- Перенаправление потоков, идущих от разных трубопроводов.
- Достижение нужной температуры рабочей жидкости за счет смешивания горячего и холодного потока.
- Получение струи с постоянной температурой путем динамического перенаправления.
Сложно? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности.
Конструкция
Трехходовой смесительный клапан имеет регулирующий элемент, в качестве которого выступает шток или шар. Шток передвигается вертикально, шар – вокруг своей оси. Так как движение регулирующего элемента не позволяет полностью перекрыть поток рабочей жидкости, происходит ее смешение и перераспределение. Простейшие модели – обычный кран. Основное их преимущество – дешевизна и конструктивная простота. Недостаток – невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран может быть установлен в системах отопления типа «теплый пол». Теперь представим себе клапан-кран с электроприводом. Такая конструкция уже функциональнее, так как она способна регулировать температурный режим автоматически. Простой клапан является балансировочным. Его основная функция – настройка сечения для прохождения рабочего потока. Условно принцип его работы можно описать следующим образом:
- Рукоятка повернута на 50% – равномерное смешивание двух потоков, так как входные клапаны будут равны.
- Рукоятка повернута на 100% – первый клапан поджимается полностью и перекрывает движение потока жидкости.
Представленные на рынке модификации могут иметь разные повороты рукоятки, но принцип их работы сохраняется. Кран и его положение регулируются вручную, тем самым обеспечивается баланс между двумя потоками.
Виды
Существует несколько видов таких приборов:
- С гидроприводом.
- С пневмоприводом.
- С электроприводом.
Трехходовой клапан с электроприводом, например, модель ESBE, будет иметь несколько иной принцип работы. Электропривод выполняет функцию обычного термостата, что позволяет не просто смешивать потоки, а поддерживать заданную температуру. При понижении/повышении температуры привод автоматически изменяет положение запорной арматуры, увеличивая или уменьшая сечение прохождения потока горячей воды. Одновременно изменяется и сечение в месте впуска холодного потока. В результате на выходе получается вода с постоянной температурой. Никакого вмешательства со стороны человека кран ESBE не требует. Его работа регулируется автоматикой.
Оснащенные электроприводами и термостатами клапаны ESBE одинаково хорошо подходят для использования в системах отопления и горячего водоснабжения. В принципе, кран может быть установлен в любом трубопроводе, где необходимо смешение двух потоков жидкости с постоянным поддержанием температуры. Каким бы качественным и надежным ни был трехходовой клапан с термостатом, он будет иметь один недостаток, характерный абсолютно для всех приборов этого вида.
Таким недостатком является сильная зауженность входных точек. Зауженное сечение входной точки, в свою очередь, увеличивает гидросопротивление.
Такой кран будет хорошо работать в системах водоснабжения. Клапаны ESBE пригодны для установки в системах «теплый пол», но при этом требуется специальная схема подключения. Помимо описанных выше конструкций, на рынке представлены трехходовые термостатические клапаны. Эти приборы нередко путают между собой, но все же они являются совершенно разными. Термостатические модели имеют термостат с выносным датчиком, но отличаются они не только этим элементом, но и принципом работы. В отличие от обычных моделей, в термостатических кранах поток регулируется только в одной точке, две оставшиеся находятся открытыми, и их сечение не изменяется. При выборе такой конструкции нужно проверить, нет ли зауженности в точке 2, иначе гидравлическое сопротивление приведет к сложностям в работе устройства. Возможно, для минимизации проблемы придется установить смесительный клапан в альтернативное кольцо.
Схемы подключения
Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего. Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях:
- В смесительных узлах систем типа «теплый пол».
- Для стабилизации температуры потока жидкости во входящем трубопроводе котла.
- Для снижения подачи теплоносителя с высокой температурой от котла на трубопровод.
Клапан в смесительном узле
Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход.
В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину. Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла, с его немалыми габаритами, далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель. В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток.
Для котлов отопления
Трехходовые клапаны для котлов отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять.
Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов. В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом. Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход.
Заключение
Простейшая запорная арматура – трехходовые смесительные клапаны – важный элемент инженерных коммуникаций. Современные модели, созданные на стыке старых традиций и современных технологий, позволили добиться отличных результатов их использования с самыми разными целями.
<index>
Клапаны Esbe – одни из наиболее надежных и функциональных компонентов, используемых в различных системах водоснабжения, в том числе, домашних и магистральных. Имеет очень широкий модельный ряд, в котором представлены: поворотный vrg131, dn25, а также другие популярные разновидности.
Трехходовые клапаны Esbe
В настоящее время трёхходовой поворотный образец такого оборудования можно устанавливать в каждом доме. Для того же чтобы сделать это правильно, давайте разберемся в тонкостях работы с таким оборудованием и особенностях его применения.
Клапаны Esbe – технические особенности устройств
Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.
Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод. Данному устройству нужно уделить несколько больше внимания.
Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при монтаже трехходового клапана.
Трехходовые клапаны Esbe модели VTA320
По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят модели электроприводного типа. К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.
В некоторых устройствах сервопривод, а также регулировка электроприводом не используется. В таких случаях применяются такие специальные устройства как термостатический вентиль для регулировки работы оборудования.
К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.
Обзор трехходового клапана Esbe (видео)
Назначение клапанов Esbe
Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.
Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.
Подобрать изделие можно под любой кран. Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор.
Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.
Вы можете подробнее прочитать про назначение и особенности трехходовых клапанов для отопления.
Устройство трехходового клапана
Плюсы применения именно этого вида клапанов
Среди главных преимуществ установки именно продукции компании Esbe нужно назвать:
- Простоту в монтаже данного вида комплектующих, возможность устанавливать образцы фактически в любую систему.
- Широкий температурный диапазон работы, особенно, для таких моделей, как поворотный кран vrg131.
- Универсальность в применении – могут использоваться в сетях с различной нагрузкой.
- Отсутствие необходимости в обслуживании таких образцов при правильной установке подобного оборудования.
- Возможность использования с любым приводом Esbe, имеющим нужные технические характеристики.
- Наличие в некоторых деталях так называемой функции защиты от ожога – автоматического прекращения подачи горячей воды в том случае, если в систему перестала поступать холодная.
Популярные модели клапанов Esbe
В настоящее время в продаже особой популярностью пользуются такие модели клапанов Esbe:
- оборудование VTA200 – лучший кран для всех систем водоснабжения. Применимы для систем без рециркуляции горячей воды, а также HWC, имеющих такую функцию. Не требуют специального технического обслуживания;
- VTA270 – модельный ряд, применимый для установки в системах «теплый пол». Могут монтироваться в системах, где нет риска «ожога». Подходят для систем с довольно большой площадью – до 100 квадратных метров;
- VTA310 – оборудование, как и поворотный кран vrg131, пригодное для всех систем водоснабжения, в которых не имеется специальных требований по защите от ожогов. Предназначены для участков с максимально температурой теплоносителя 95 градусов, выдерживают дифференциальное давление 0,3 МПа. Данный вид клапана можно монтировать в кран с любым типом привода;
- VTA330/VTA360 – оборудование, которое устанавливается в системы, не имеющие дополнительных приборов, осуществляющих температурный контроль. Особенности данного оборудования заключаются в том, что оно, как и кран 3-х ходовой vrg131, максимально чутко реагирует на изменения давления в системе и позволяет поддерживать стабильную температуру воды даже при его скачках. Данная модель поставляется со специальной защитной крышкой, если, конечно, пользователь не выбрал для себя другую комплектацию. Детали VTA330/VTA360 различимы лишь по направлению потоков воды;
Термостатические смесительные клапаны VTC и LTC
- VTC300 – термостатический смеситель. Кран используется для установки с котлами мощностью до 30 кВт. Используется в тех случаях, когда по обратной трубе оборудования поступает теплоноситель достаточно низкой температуры. К данной модели нет никакой необходимости устанавливать сервопривод – без него она также вполне нормально функционирует. Оборудование имеет несколько вариантов установки и может быть легко адаптировано под требования выбранной вами системы;
- DN25 – еще одна особо популярная модель клапана. Представляет собой термостатический смесительный вентиль. Применим также для защиты котлов мощностью до 150кВт. Рабочая температура данного образца составляет также 110 градусов. DN25 совершенно неприхотлив к условиям установки, его эффективность работы не зависит от выбранной позиции монтажа;
- модель vrg131 – клапан трёхходовой смесительный, разработанный непосредственно для использования в сетях горячего водоснабжения. Выпущен vrg из сплава специализированного латунного, что значительно увеличивает срок его эксплуатации. Может быть установлен вручную. Рекомендовано для управлением данного трехходового клапана использовать сервопривод этого же производителя.
</index>
Еще статьи по теме:
Используемые источники:
- https://mr-build.ru/newsanteh/podbor-trehhodovogo-klapana.html
- https://v-teplo.ru/trehhodovoj-klapan-princip-raboty.html
- https://gidotopleniya.ru/kotly-i-kotelnoe-oborudovanie/trehhodovoj-klapan-esbe-elementy-sistem-zhizneobespechenija-8252
- https://trubypro.ru/dopolnitelnye-elementy/klapany/trehhodovoj-smesytelnyij-esbe.html
