Счётчик Нева 114 – многофункциональное устройство, предназначенное для учёта количества затраченной электроэнергии по нескольким тарифам. Это однофазный прибор подходит для установки на промышленных предприятиях, частных домах, квартирах, дачах и других объектах.
Кроме автономного использования, конструкция прибора предоставляет возможность подключения к автоматизированной системе, позволяющей получить больше информации.
Технические характеристики
Технические характеристики НЕВА МТ 114
Габаритные размеры счётчика НЕВА МТ 114
Срок службы прибора
Установленная продолжительность эксплуатации энергомера – 30 лет. Если выход из строя не связан с виной владельца, в течение первых 5 лет электросчётчик подлежит гарантийному обслуживанию, включающему бесплатный ремонт или замену устройства.
Межповерочный интервал
Величина межповерочного интервала – 16 лет, если прибор установлен на территории РФ. В других государствах этот показатель определяется местными правилами. За крышкой коробки клемм располагается пломба, устанавливаемая сотрудником, выполняющим поверку. Кроме периодической, поверка производится изготовителем перед отправкой прибора на продажу или в случае ремонта.
Стоимость счётчика
Этот прибор можно приобрести по цене около 3 тысяч рублей в специализированной торговой точке. Альтернативный способ – заказать по интернету. В этом случае необходимо заплатить за доставку, но цена всё равно окажется немного ниже. Колебания стоимости связаны с ценовой политикой продавца и регионом приобретения.
Как снять показания
Чтобы снять показания, необходимо нажать кнопку, расположенную с правой стороны передней панели. В зависимости от количества настроенных тарифных планов, выписываются данные по каждому – обозначение, соответственно – Т1, Т2 и т.д.
Расположение информации на индикаторе счётчика НЕВА МТ 114
Подсчитывается разница между начальными и конечными показателями за отчётный месяц, отдельно для каждого тарифа и умножается на установленную расценку.
Рекомендуем: Счётчик ПСЧ-4ТМ — разновидности и их особенности
Хранение данных
Память прибора разработана с учётом возможности в случае необходимости узнать следующие сведения:
- активную энергию, в том числе по концу дня за 128 суток;
- активную мощность за аналогичный период для интервала в 30 минут по среднему показателю;
- значение расхода электроэнергии для любого тарифа, а также за любой месяц в течение года;
- максимальную мощность за вышеуказанный период.
Журнал сохраняет следующие события, с отметкой даты и времени:
- подключение и исчезновение нагрузки;
- изменение настроек, включая установку даты и часов;
- сброс данных, указывающих мощностные параметры по максимальным показателям;
- сброс микроконтроллера в связи с непредвиденным электромагнитным воздействием;
- пиковые значения по напряжению и активной мощности, превышающие установленные пороги.
Перечисленные сведения не составит труда получить, подключив устройство к автоматизированной системе.
Разновидности данного счётчика
Электросчётчик производится в 5 исполнениях, отличающихся некоторыми особенностями. Далее – детальнее о модификациях прибора.
Нева МТ 114 AS E4PC 5(60)A
Эта модификация оборудована интерфейсом EIA485, в дополнительных опциях предусмотрен профиль нагрузки и расщепитель.
Нева МТ 114 AS RF2P 5(60)A
У этой модели вместо означенного интерфейса радиомодем, расщепитель отсутствует. Остальные характеристики аналогичны.
Нева МТ 114 AS RF2.1PC 5(60)A
Данная модификация отличается от предыдущей только присутствием расщепителя и разновидностью модема.
Нева МТ 114 AS RF3PC 5(60)A
В указанной модели установлена другая разновидность модема, остальные параметры идентичны.
Нева МТ 114 AS WF1P 5(60)A
Прибор этой модификации оборудован устройством Wi-Fi.
Расшифровка маркировки счётчиков НЕВА МТ 114
Установка счётчика
Электросчётчик монтируется с помощью трёх винтов. Для защиты от негативного воздействия окружающей среды должен применяться защитный шкаф или панель.
Подключение производится непосредственно в сеть, без использования дополнительных устройств по следующей схеме:
Схема подключения счётчиков НЕВА МТ 114
Чтобы подключить импульсные выходы, используется следующая схема:
Прибор соответствует установленным стандартам качества, предусмотренным отечественным законодательством и может использоваться на территории РФ и в других странах.
Технический паспорт счётчика НЕВА МТ 114
Электросчётчик Нева 114 – однофазный аппарат отечественного производителя, рассчитанный для использования в бытовой и промышленной сфере для подсчёта количества потреблённой электроэнергии. Данные по активной или вместе с реактивной составляющей энергии (в зависимости от исполнения) учитываются в многотарифном режиме.
Вид счётчика – Нева 114
Устройство и принцип работы
Корпус с крышкой клеммной коробки включает:
- электронный модуль с жидкокристаллическим дисплеем;
- преобразователь энергии для питания аппарата;
- литиевый элемент питания;
- плату встроенной памяти;
- дополнительные элементы, зависящие от комплектации модели.
Показания измеряются и обрабатываются электронным блоком, с выводом на экран дисплея. Возможна удалённая передача данных у соответствующих модификаций счётчиков.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Класс точности | 1/2 |
| Номинальное напряжение, В | 230 |
| Номинальная частота, Гц | 50±2,5 |
| Рабочий диапазон напряжений, В | от 161 до 264 |
| Базовый (максимальный) ток, А | 5 (60 или 80) |
| Стартовый ток (порог чувствительности) | 0,004Iб |
| Потребляемая мощность: | |
| Тип счетного устройства | Электронное |
| Активная мощность, потребляемая в цепи напряжения, не более, Вт | 1,0 |
| Точность хода часов счетчика, с/сутки, не более, при нормальных температурных условиях | ± 0,5 |
| Разрядность | 6 + 2 |
| Количество тарифов | 4 |
| Максимальная площадь сечения проводников, мм² | 50 или 28 |
| Рабочий диапазон температуры воздуха, °С | от -40 до +70 |
| Габаритные размеры (длина, ширина, высота), мм | 173,5×118×55,6 |
| Масса, кг | 0,7 |
| Способ крепления | 3 винта |
| Средняя наработка до отказа, час | 280000 |
| Срок службы, лет | не менее 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 3619 |

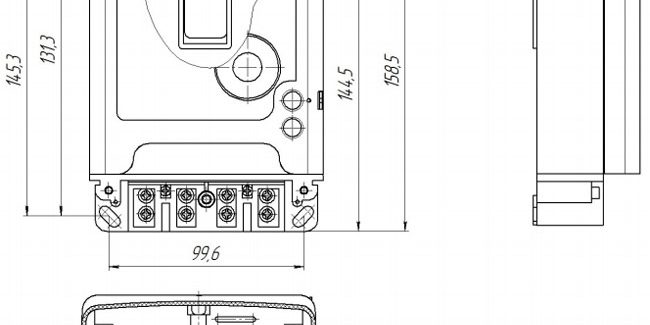

Размеры счётчика электроэнергии – Нева 114
Документация
Паспорт образца 2019 года: Смотреть
Предыдущий вариант паспорта: Смотреть
Руководство по эксплуатации (модель AR2S): Смотреть
Руководство по эксплуатации (остальные 4 модели): Смотреть
Свидетельство СИ: Смотреть
Описание типа: Смотреть
Декларация соответствия: Смотреть
Рекламный проспект (модель AR2S): Смотреть
Рекламный проспект (модель AS-E4PC): Смотреть
Рекламный проспект (модель AS-RF2.1PC): Смотреть
Рекламный проспект (модель AS-RF2P): Смотреть
Рекламный проспект (модель AS-WF1P): Смотреть
Каталог продукции Нева: Смотреть
Прайс на приборы Нева: Смотреть
Гарантия на прибор
Производитель предоставляет гарантию на:
- соответствие продукции требованиям нормативов;
- 6 лет от даты продажи (монтажа) или 7 (от выпуска) – на ремонт или бесплатную замену при выявлении заводского брака.
Изделие, предъявляемое к гарантийному обслуживанию, должно сопровождаться оригинальным паспортом и актом, подтверждающим причину неисправности.
Преимущества прибора
Преимущества прибора в следующем:
- надёжности и долговечности;
- длительной гарантии и продолжительном межповерочном интервале;
- широком функционале возможностей с фиксацией основных событий, возможности дистанционного контроля и пр.
- привлекательном внешнем виде;
- удобстве монтажа;
- высокой точности измерения данных;
- возможности выбора исполнения, в зависимости от особенностей предстоящего использования.
Разновидности счётчика
Производителем выпускается 5 разновидностей счётчиков:
- AR2S – модель с датчиком магнитного поля, радиомодемом, интерфейсом EIA-485, двумя токовыми датчиками в виде шунта и характеристиками базового и предельного тока соответственно 5 и 80 А, измеряет активную и реактивную энергию;
- AS-E4PC – от предыдущего исполнения отличается отсутствием магнитного датчика, токовый датчик – 1 (шунт), предельный ток – 60 А, измеряет активную энергию;
- AS-RF2.1PC – предусматривает встроенный расщепитель, отключающий прибор в случае превышения параметров;
- AS-RF2P – модель без расщепителя со сходными техническими характеристиками;
- AS-WF1P – оборудован устройством Wi-Fi, при незначительных различиях с предыдущим исполнением.
Расшифровка маркировки счётчика – Нева 114
О деталях комплектации можно узнать из технической документации прибора и структуры условного обозначения.
Замена батарейки
В прибор впаяна батарейка ER14250. Рекомендованные аналоги TLL-5902-PT2 (Tadiran) либо ER14250 (EVE). Для замены снимается кожух с крышкой клеммного блока, электронная плата и с помощь паяльника устанавливается новый элемент взамен старого с последующей сборкой.
Почему не показывает дисплей
Исчезновение изображения на дисплее связано с неисправностью электронного оборудования. Если экран не включается при отсутствии подачи энергии, это свидетельствует об истощении заряда батареи. При частичном исчезновении изображения возможно механическое повреждение ЖКИ.
Снятие показаний
Чтобы снять данные необходимо:
- Выписать число с экрана по одному из тарифов и отнять данные предыдущего измерения в прошлом месяце. Прибор позволяет увидеть на дисплее значение по началу текущего месяца при последовательной смене пунктов меню или переключении их кнопкой.
- Результат умножить на расценку.
- Повторить процедуру для каждого тарифного плана.
- Сложить полученные значения.
Расположение информации на табло
Прибор отображает на ЖКИ 6 разрядов целого числа(жёлтая рамка) и 2 – дробной доли, не учитываемой при снятии показаний(красная рамка).
Снятие показаний со счётчика – Нева 114
Можно ли сэкономить
Снижения затрат можно добиться правильным выбором модели, учитывая параметры сети, при условии соблюдения рекомендованных производителем условий эксплуатации. Конструктивные возможности и дистанционный контроль исключают несанкционированное воздействие на аппарат с целью снижения результатов измерения.
Подключение счётчика
Прибор должен устанавливать и подключать квалифицированный электрик, при условии обязательного отключения энергии. Прибор крепится тремя винтами. Необходимо придерживаться схемы, предусмотренной изготовителем и указанной в паспорте счётчика или на крышке клеммной коробки.
Схема подключения счётчика – Нева 114Подключение импульсного выхода
Энергия подаётся по окончании монтажа и подключения. Выполняется настройка счётчика. После наложения пломб, работник компании-поставщика электроэнергии записью в паспорте подтверждает факт пуска изделия в работу.
<uc>Арт. 82258898<uc>4 700₽шт.<uc><uc>Интернет-магазин МСК<uc>Леруа Мерлен Киевское Шоссе<uc>Леруа Мерлен Климовск<uc>Леруа Мерлен Косино<uc>Леруа Мерлен Рязанский проспект<uc>Леруа Мерлен Люберцы<uc>Леруа Мерлен Городской Гагаринский<uc>Леруа Мерлен Домодедово<uc>Леруа Мерлен ЗИЛ<uc>Леруа Мерлен Новая Рига<uc>Леруа Мерлен Юдино<uc>Леруа Мерлен Зеленоград<uc>Леруа Мерлен Городской Колумбус<uc>Леруа Мерлен Варшавское шоссе<uc>Леруа Мерлен Истра<uc>Леруа Мерлен Мытищи<uc>Леруа Мерлен Красногорск<uc>Леруа Мерлен Алтуфьево<uc>Леруа Мерлен Химки<uc>Леруа Мерлен Сокольники<uc>Леруа Мерлен Шолохово<uc>Леруа Мерлен Троицк<uc>Леруа Мерлен Лефортово<uc>Леруа Мерлен Пушкино<uc>Леруа Мерлен Каширское шоссе
Мы доставляем товары напрямую от партнёров со всей России. Эти товары не представлены в магазинах и доступны только для заказа на сайте.
<uc>В списке покупокВ список покупок<uc>В сравненииВ сравнение<uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc></uc>
Сопутствующие товары
Din рейка 300 мм оцинкованная 22,00q/шт. Мультиметр цифровой M830B PROFI, duwi 298,00q/шт. Щипцы для зачистки кабеля 200 мм 488,00q/шт. Выключатель автоматический Legrand 2 полюса 40 А 507,00q/шт. Автомат дифференциальный Abb 2 полюса 40 А, 2CSR145001R1404 4 645,00q/шт.
Счётчик Нева МТ 114 AS WF1P 5(60)A, однофазный в Москве
Счётчик Нева МТ 114 AS WF1P 5(60)A, однофазный и другие товары в данной категории доступны в каталоге интернет-магазина Леруа Мерлен в Москве по низким ценам. Ознакомьтесь с подробными характеристиками данного товара, которые помогут Вам сделать правильный выбор и заказать товар онлайн. При необходимости, наши специалисты в розничных магазинах предоставят Вам подробную консультацию.
Купите такие товары, как Счётчик Нева МТ 114 AS WF1P 5(60)A, однофазный, в интернет-магазине или гипермаркете Леруа Мерлен, предварительно уточнив их наличие.
Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на такие товары, как «Счётчик Нева МТ 114 AS WF1P 5(60)A, однофазный», но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск.
Электросчётчик Нева МТ 114 принадлежит к категории многофункциональных многотарифных однофазных приборов, предназначенных для использования в промышленности, жилых комплексах, садоводствах и т. д. Счётчик может быть интегрирован в автоматизированную систему учёта электроэнергии (АИИС КУЭ) или работать автономно. Прибор зарегистрирован в госреестре средств измерений и разрешён к использованию в России и других странах СНГ. Конструкция устройства разработана с учётом особенностей современного рынка.
Назначение счётчика Нева МТ 114 – измерение и учёт активной энергии, потреблённой однофазными сетями в течение определённого промежутка времени. Производитель рекомендует устанавливать устройство в закрытых помещениях или специальных шкафах, которые будут служить защитой от внешних воздействий. При этом температура окружающей среды не должна быть ниже -40 или выше +70 градусов (оптимально +23 градуса С), относительная влажность – 30-80%.
Предусмотрено несколько модификаций прибора, имеющих отличия:
- в конструктивном решении;
- по числу измерительных компонентов;
- по типу измеряемых параметров;
- в значениях базового и максимального токов;
- в используемых интерфейсах.
Дополнительно счётчик может быть оснащён функциями:
- фиксации усреднённой мощности в заданном промежутке времени;
- расцепления по сигналу с интерфейса (отключения потребителя от сети);
- электронного пломбирования, т. е. установления факта несанкционированной разборки устройства.
Срок службы электросчётчика Нева МТ 114 – 30 лет. В течение 5 лет предприятие изготовитель гарантирует бесплатное устранение любых неисправностей, возникших не по вине пользователя. Если счётчик эксплуатируется в РФ, то интервал между поверками должен составлять 16 лет, в Казахстане и Таджикистане – 8 лет, в Узбекистане – 4 года. Монтаж и обслуживание прибора должен выполнять специалист, имеющий допуск к работе в электроустановках напряжением до 1000В с группой по электробезопасности не ниже III. Материал, из которого изготовлен корпус прибора, не поддерживает горение, но размещать счётчик вблизи нагревательных устройств не рекомендуется. В качестве датчика тока используется шунт. Поверочная пломба расположена под прозрачной крышкой клеммной колодки, что позволяет легко осуществлять визуальный контроль их целостности.
Рекомендуем: Счетчик Нева 103 — описание, характеристики
Класс точности прибора – 1, номинальный ток – 5А, максимальный – 60А, рабочее напряжение – 230В. Показания счётчика можно снимать с помощью нажатия на кнопки, расположенные в правой части прибора, которые позволяют выводить на дисплей количество потреблённой электроэнергии по разным тарифам. Например, если прибор запрограммирован на двухтарифный режим, то Т1 – это показания дневного тарифа, Т2 – ночного. Если тарифов больше, то и показаний будет больше, при этом из каждого из них следует вычесть предыдущее показание, умножить на соответствующую тарифную ставку и все полученные цифры суммировать.
Схема подключения
Схема подключения счётчика предусматривает ввод фазы через 1-ю клемму, вывод – через 2-ю, нулевой провод соответственно – 3-я и 4-я клеммы, т. е. 1-я и 3-я клеммы – это ввод, 2-я и 4-я – нагрузка.
Электросчётчик Нева МТ 114 способен выдержать 30-кратные кратковременные токовые перегрузки, сохраняя в памяти всю информацию о скачках напряжения, которая может оказаться полезной, если в результате этого выйдет из строя какой-либо бытовой электроприбор. В течение длительного времени счётчик может выдерживать входное напряжение, в 1,9 раз превышающее номинальное. Кроме того, конструкция прибора позволяет равномерно распределить нагрузку, т. е. подключить отдельно стиральную машину, например, и сплит-систему . Показания, полученные в течение месяца, хранятся 1 год. Прибор оснащён оптическим портом для локального обмена данными и интерфейсом RS-485 для удалённого обмена. Помимо этого, счётчик может оснащаться коммуникационными модулями для передачи данных по радиоканалу или силовой сети.
Использование нескольких тарифов в восьми тарифных зонах суток позволяет существенно уменьшить расходы на электроэнергию. Показания по каждому из тарифов можно поочерёдно выводить на жидкокристаллический экран. Помимо этого, предусмотрена возможность в любой момент узнать величину напряжения в сети, силу тока или мощность нагрузки, а также дату, время, частоту сети, температуру воздуха. ЖК экран имеет подсветку и работает при отсутствии внешнего напряжения. Погрешность показаний не превышает 1%.
Рекомендуем: Электросчетчик Энергомера СЕ 200 — обзор прибора
Установочные размеры счётчика совпадают с аналогичными размерами индукционных счётчиков, что позволяет легко демонтировать старый прибор и установить новый, который крепится на 3 винта. Надёжный и прочный корпус защищает его от пыли и влаги.
Производителями прибора Нева МТ 114 являются ООО «ДЦ ТАЙПИТ» в Санкт-Петербурге и ООО «Визит-Электра» в Москве. Стоимость счётчика на рынке в ноябре 2017 года находится в пределах 3 500-4 500 рублей.
