Содержание статьи:
Для учета электроэнергии в быту, на промышленных предприятиях, а также в энергетических компаниях используют специальные устройства. Электросчетчик Нева имеет высокий уровень надежности, разработан с учетом пожеланий пользователей. Счетчик предназначен для установки в жилых и общественных зданиях, а также в коттеджах, дачах, гаражах.
Описание счетчика Нева
Электросчетчик Нева
Счетчики NEVA классифицируют как электромеханические и электронные. Новые модели обладают следующими качествами:
- точность показателей;
- защита от кражи электроэнергии;
- после установки включаются автоматически;
- работа происходит без помощи человека;
- небольшие габариты.
Нева – счетчик электроэнергии, который используют для измерения и контроля активной энергии, как в однофазных, так и трехфазных сетях переменного тока. Однофазные счетчики ведут учет в двухпроводных сетях с напряжением 220 В. Трехфазные учитывают переменный трехфазный ток в трех и четырех проводных сетях с номинальной частотой 50 Гц.
Все чаще используется трехфазная сеть, что дает возможность напрямую подключать мощные электроприборы – электрокотлы, обогреватели, электроплиты, асинхронные двигатели.
Технические характеристики
Электросчетчик однофазный многотарифный НЕВА МТ 124 AS E4P 5(60)
Приборы Нева оснащены электромеханическим отсчетным устройством (ЭМОУ) или имеют жидкокристаллический индикатор (ЖКИ). Учет энергии ведется в киловатт-часах. Модели для однофазных и трехфазных сетей отличаются:
- по устройству счетного механизма;
- величине базового и максимального тока;
- конструкции корпуса и способу монтажа.
Рабочая температура варьируется для ЖКИ приборов от -20° до +55°, для ЭМОУ от -40° до +55°. Они рассчитаны на атмосферное давление 630–800 мм рт.ст. при относительной влажности не более 90% в условиях 30°С.
Устройства отличаются по степени защиты от проникновения пыли и воды. Для приборов с установкой на DIN-рейку степень защиты IP40, для остальных IP51.
Эл.счетчики Нева имеют следующие характеристики надежности:
- среднее количество часов наработки до отказа 160 тысяч;
- интервал между поверками 16 лет;
- срок службы рассчитан на 30 лет;
- сохранение данных в памяти не менее 10 лет.
Приборы имеют сертификат безопасности и электромагнитной совместимости, соответствуют нормативным и техническим документам. Цены формируются в зависимости от типа и модели счетчика, наличия товара, торговой сети, региона и других условий.
Как снять показания
Для снятия показаний используют цифры, находящиеся слева от запятой
Снимать показания индукционного счетчика просто. После установки прибора начальные данные указаны в акте. По истечении месяца нужно записать все цифры до запятой, которые есть на табло. Разница между числами составляет расход электроэнергии за месяц. Умножив количество киловатт на тариф, получается сумма оплаты.
Абонентская служба энергосбыта принимает показания и автоматически формирует квитанцию. Пользователю остается только оплатить счет. Но для контроля вычисления можно производить самостоятельно. Импульсные электронные приборы не ошибаются. Они имеют различные способы защиты. Их невозможно замедлить, остановить, отключить или пустить в другую сторону.
Электронный прибор имеет табло, где отображается количество киловатт, дата, время работы и другие сведения. Данные меняются через несколько секунд. Чтобы вычислить расход по отдельному тарифу, следует снимать и выписывать начальные и конечные показания по каждой зоне за отчетный месяц.
Из-за большого разнообразия электронных моделей невозможно выработать единый алгоритм действий по снятию показаний. Каждое устройство комплектуется подробной инструкцией. Практически все приборы подобного рода хранят в памяти данные предыдущего отчетного периода.
Разновидности счетчиков
Электросчетчик Нева 101
Все модели этой серии имеют современный дизайн, изготовлены из высококачественных материалов, неподдающихся горению. Устройства для однофазных и трехфазных сетей имеют сходные характеристики, отличаются по некоторым нюансам и способу крепления.
Счетчик электроэнергии Нева 101 – распространенная и надежная модель. Счетчик рекомендован для установки в быту, рассчитан на однофазную цепь. Имеет защиту от воздействия магнита. Крепится на три болта. Его размеры и крепежи соответствуют параметрам индукционных приборов, что упрощает монтаж в случае замены старого устройства. Цена счетчика от 928 руб.
Нева 103 1SO – это однофазное, однотарифное устройство учета электричества. Подойдет для использования с умеренным потреблением энергии – квартира, гараж. Можно установить на улице, в сухом месте. Корпус счетчика не разборный. Имеет электромеханический барабанный циферблат. Импульсный индикатор мигает пропорционально потреблению. Устанавливают прибор на DIN-рейку. Стоимость 984 руб.
Нева 112
Нева 112 однофазный многотарифный прибор. Позволяет вести учет по четырем тарифам – день, ночь, полупик, резерв. Подходит для квартир, а также общественных зданий, предприятий и других объектов. Данные фиксируются отдельно для каждого тарифного плана. Управление информацией выполняется вручную нажатием кнопки. Стоимость модели около 1300 руб.
Нева 303 – трехфазный однотарифный прибор. Используется в трех и четырехпроводных цепях переменного тока. Имеет электромеханический счетный механизм, пофазные индикаторы контроля нагрузки, датчик тока. Минимальная цена прибора 2199 руб.
Счетчик трехфазный двухтарифный Нева используется для измерения и учета энергии переменного тока по временным зонам суток – день ночь, пик, полупик. Отсчетное устройство – ЖКИ, класс точности 1, степень защиты IP50. Электросчетчик Нева МТ 324 может быть установлен на предприятиях, в торговых помещениях, квартирах с высоким потреблением электроэнергии. Стоимость прибора от 2468 руб.
Установка прибора
Для правильной работы недостаточно выбрать подходящий аппарат, его необходимо правильно подключить. Однофазный прибор включают в разрыв линии питания. Чтобы не пришлось обесточивать всю подводящую линию, перед счетчиком нужно установить вводный автоматический выключатель. Целесообразно ставить автомат и после счетчика. Он будет защищать прибор учета и отводящую линию, если неисправность случится в цепи потребителя.
Схема подключения указана на обратной стороне крышки прибора и в прилагаемой инструкции. Счетчик однофазный Нева имеет 4 клеммы – вход и выход фазного провода, вход и выход нулевой линии.
Фазные провода, выходящие из автомата, зачищают на 1,5 см от изоляции. Их подключают к клеммам 1 и 3. Отводящие проводники, соответственно к клеммам 2 и 4.
Для трехфазного прибора есть два типа подключения – прямое или через трансформатор тока. Когда в цепи имеется небольшое количество потребителей малой мощности, счетчик можно подключить в разрыв питающих проводников.
Прямое подключение такого счетчика требует трехфазной питающей сети. Используется большее количество клемм и проводов. После автомата фазные проводники подключаются к 2, 4, и 6 клеммам. На выходе из счетчика – к 1, 3, 5. Нейтральный входной к клемме номер 7, выходной к 8.
К такому прибору можно подключать и однофазных потребителей. Для этого на одну из фаз нужно установить однополюсный автомат. Второй проводник берут от нейтральной шины зануления. Если токи мощных потребителей превышают номинальное значение счетчика, необходимо поставить трансформатор.
При необходимости замены средства учета важно выбирать правильный сертифицированный прибор, соответствующий сети. Подключить однофазный электрический счетчик можно самостоятельно. Трехфазное устройство требует наличия допуска. Перед установкой необходимо ознакомиться с инструкцией. При монтаже устройства следует четко придерживаться последовательности действий и проверять надежность соединений.
Модель 101 считается довольно востребованной среди населения и электриков, так как обладает всеми необходимыми характеристиками для бытового пользования, надежен и доступен по цене.
В счетчике предусмотрена защита от хищения электроэнергии популярными способами такими как воздействие неодимового магнита создавая мощное магнитное поле для остановки отсчетного механизма, а так же сменой направления тока, счет ведется в сторону увеличения.
Технические характеристики
- Класс точности электрического счетчика Нева-101 1so — первый, соответствует государственному стандарту ГОСТ 31819.21 -2012.
- Частота электросети — 50 Гц
- Номинальное (рабочее) напряжение 230В
- Номинальная и максимальная сила тока 5(60) А
- Температура окр. среды при эксплуатации от -40 до +60, счетчик используется внутри помещения, для использования на улице устанавливается в ящик.
Срок службы
Средний заявленный срок эксплуатации Нева-101 составляет не менее 30 лет, а наработка на отказ не менее 280 000 часов непрерывной работы, что примерно составляет 32 года.
Поверка
Межповерочный интервал Нева-101 составляет 16 лет. Для Казахстана интервал поверки каждые 8 лет. Поверка проводится метрологической службой или управляющей компанией для выявления возможных неисправностей прибора. После проведения процедуры проверки, ставится соответствующая отметка в паспорт. Если по результатам прибор неисправен, его потребуется заменить.
Показания
Для снятия показаний со счетчика Нева 101 1s0 особых навыков и умений не нужно. Так как счетчик однотарифный трудностей не возникнет. На табло прибора может быть установлено электромеханическое или электронное табло, которое разделено на 2 части запятой или точкой для электронного табло. Слева общее число киловатт, которые нужно записать. Справа не цифры не переписываем — это доли киловатт в зависимости от разрядности табло могут быть десятые и сотые.
Схема подключения
Для подключения однофазного счетчика Нева-101 можно воспользоваться следующей схемой из паспорта. Для крепления счетчика используются 3 винта как в обычных старых дисковых индукционных счетчиках. Ниже показаны размеры счетчика и схема включения (установки)
Инструкция и паспорт
Для изучения и просмотра полных характеристик электросчетчика Нева-101 можно воспользоваться инструкцией по эксплуатации или паспортом устройства. Также в руководстве по эксплуатации можно узнать когда проводить поверку и как пользоваться счетчиком.
Паспорт на счетчик НЕВА-101 — просмотреть
Презентация счетчика (видео)
<center></center>
Счётчик Нева 101 – однофазный измерительный прибор для замера использованных киловатт-часов электрического тока при оплате в режиме одного тарифа. Изделие предназначено для установки внутри здания или обеспечения дополнительной защиты при наружном монтаже и может использоваться любыми категориями потребителей при условии соответствия условий применения техническим характеристикам прибора.
Вид счётчик – Нева 101 1s0
Устройство и принцип работы
В конструкцию электросчетчика входят следующие составляющие:
- корпус, разборного типа;
- две обмотки – по электротоку и напряжению;
- диск, выполненный из алюминия;
- электромагнит, приводящий в действие счетный механизм;
- червячный передаточный механизм;
- счетный блок.
Алюминиевый диск, вращаясь под воздействием электромагнитного поля, приводит в движение через червячную передачу счетный узел. Интенсивность вращения возрастает при увеличении количества потребленной электроэнергии, выражаясь в числовом выражении на механическом роликовом табло.
Технические характеристики
Наименование | Характеристики |
---|---|
Модель | 1S0 |
Рабочее напряжение, В | 220 |
Предельные границы напряжений, В | 161 — 276 |
Рабочая частота электросети, Гц | 50 |
Границы номинальной величины частоты сети, Гц | 47,5 — 52,5 |
Величина полной мощности по токовой электроцепи, ВА | 0,1 |
Величина полной мощности по электроцепи напряжения при рабочих характеристиках, ВА | 8,5 |
Величина активной мощности, Вт | 2,0 |
Пусковой электроток, А | 0,02 |
Базовый номинальный (предельный) электроток, А | 5 (60) |
Вид счетного устройства | Электромеханическое |
Вид подключения к электросети | Прямое (шунтом) |
Способ крепления | Тремя винтами |
Класс точности | 1 |
Температура воздуха окружающей среды, град | от -40 до +60 |
Средняя наработка до отказа, час. | 280000 |
Срок службы, лет | 30 |
Межповерочный интервал, лет | 16 |
Цена, руб | 750 |
Габаритные размеры счётчика Нева 101
Документация прибора
Паспорт счетчика: Смотреть
Сертификат соответствия: Смотреть
Свидетельство: Смотреть
Преимущества устройства
Достоинства энергомера проявляются в следующих качествах:
- простоте и надежности конструкции;
- совместимости размеров крепежа со старыми моделями советского производства;
- присутствии двойной индикации, указывающей на наличие сети и интенсивность потребления электротока;
- приемлемой стоимости;
- удачному дизайну с хорошей различимостью показателей;
- незначительных потерях электроэнергии;
- низкой погрешности;
- удобстве подключения.
Пройденная сертификация подтверждает полное соответствие данного измерительного средства стандартам качества.
Разновидности счётчика
Изделие представлено в единственном исполнении. Основная информация, определяющая характеристики устройства, маркирована на корпусе аппарата.
Снятие показаний
Учитывая наличие электромеханического счетного устройства, снятие показаний не составляет проблемы и выполняется следующим образом:
- записывается значение расхода электроэнергии, без учета дробных составляющих числа(белый прямоугольник);
- от снятого показателя вычитается величина прошлого, записанного в предыдущем месяце;
- сумма к оплате определяется умножением полученного результата на стоимость одного киловатт-часа.
Снятие показаний со счётчика Нева 101
Можно ли сэкономить
Прибор выполнен с применением электромагнитной защиты, предотвращающей снижение показаний или остановку энергомера. Чтобы сэкономить расход киловатт-часов необходимо использовать законные способы в виде замены потребляющих приборов на более энергоемкие аналоги, отказ от неоправданных затрат.
Подключение прибора
Простота монтажа позволяет установить устройство самостоятельно, но подключать прибор должен квалифицированный электромонтер, с действующим удостоверением третьей группы электробезопасности:
- электросчетчик располагается при условии недопущения механического воздействия;
- перед монтажом проверяется исправность прибора путем внешнего визуального осмотра;
- подключение проводов производится с плотным зажатием контактов и согласно схеме, указанной на корпусе или в паспорте изделия;
- после зажатия контактов необходимо убедиться в отсутствии люфта на подсоединении и еще раз затянуть винты зажимов.
Схема для подключения счётчика:
Наличие подачи напряжения на электросчетчик проверяется по наличию подсветки на соответствующем индикаторе устройства. Чтобы избежать внепланового выхода из строя данной модели, следует обеспечить соответствие параметров подаваемого электротока предусмотренным техническим характеристикам прибора. Спустя год, проверяется степень зажатия проводов клеммами устройства.
Электросчётчик Нева-101 предназначен для определения расхода электроэнергии. Устанавливается в частных квартирах, домах, хозяйственных помещениях, общественных учреждениях. Это одна из наиболее надёжных и распространённых моделей. Прибор рассчитан на однофазную или трехфазную электрическую цепь переменного напряжения 220 вольт.
Чтобы предотвратить хищение электроэнергии в конструкции предусмотрена защита, нейтрализующая воздействие магнитом.
Технические характеристики
Технические характеристики Нева 101
Срок службы прибора
Заявленная производителем продолжительность эксплуатации – 13 лет. Важно учитывать среднюю наработку часов до выхода из строя. Она составляет до 280 часов, что превышает указанный выше срок службы. Производитель гарантирует беспроблемную эксплуатацию прибора в течение 5 лет при условии соблюдения установленных требований.
Межповерочный интервал
Прибор должен проходить обязательную поверку с целью контроля технического состояния не реже одного раза в 16 лет. Кроме этого, необходимость поверки предусмотрена после изготовления (производится на предприятии-изготовителе) и в случае проведения ремонта. В паспорте вновь приобретаемого счётчика должен быть проставлен штамп с отметкой даты поверки изготовителем. Не допускается эксплуатировать прибор, не прошедший поверку в установленные сроки.
Стоимость счётчика
Прибор продаётся в специализированных или интернет магазинах. Размер средней цены на рынке – около 650 рублей.
Как снять показания
Чтобы снять показания, необходимо учитывать цифры, стоящее с левой стороны от запятой, составляющие целое число(белый прямоугольник). С правой стороны размещаются десятые доли значения, которые не должны записываться при съёме данных(красный прямоугольник).
Данная модель выпускается с пятиразрядным электромеханическим дисплеем. Для подсчёта показаний за определённый период вычисляется разница между начальными и конечными данными, отображаемыми на табло.
Разновидности данного счётчика
Указанная модель выпускается только в одной модификации.
Рекомендуем: Счётчик ПСЧ-3ТА — разновидности и описание прибора
Нева 101 1SО
Прибор характеризуется следующими техническими параметрами:
- первым классом точности;
- частотой тока 50 Гц и напряжением 230 вольт;
- номинальным током 5 ампер;
- максимальным током 60 ампер;
- диапазоном температурного режима эксплуатации от -40 до +60°С.
Нева-101-1s
При установке энергомера на открытом воздухе должна быть предусмотрена защита в виде ящика.
На электросчётчике установлено два световых индикатора. На одном красный мигающий сигнал свидетельствует о рабочем режиме эксплуатации, второй загорается при изменении направления электрического тока при попытке уменьшить величину показаний.
Модификации счётчика
Аналог указанной модели – Нева-103. У данных приборов несколько различается корпус и способ установки. Нева-101 монтируется посредством трёх винтов, Нева-103 – динамической рейки. В остальном модификации ничем не отличаются друг от друга. Возможно некоторое различие в исполнениях корпуса, в зависимости от даты выпуска.
Структура условного обозначения счётчиков НЕВА 1
Данный тип счётчика делятся ещё на:
- Электрические и механические (индукционные). Первый вид прибора занимает немного места в щитке и могут являться многотарифными. Индукционные – это устаревший тип счётчика у них низкий класс точности, их можно встретить в старых постройках.
- Однотарифные и многотарифные.
- Трёхфазные и однофазные. Выбор зависит от вида проводки в вашем помещение.
Установка счётчика
Монтаж прибора несложно выполнить самостоятельно. Он устанавливается на три винта после подготовки соответствующего крепления. Габаритные размеры указаны на рисунке:
Габаритные размеры счётчика Нева 101
Подключение должен осуществлять квалифицированный электромонтёр согласно схеме, указанной в паспорте:
Схема подключения Нева 101 к однофазной энергосистеме
Помещение, где установлен счётчик, должно соответствовать необходимым условиям по влажности и запылённости. После монтажа и подключения, прибор должен быть опломбирован службой энергонадзора.
Указанный счётчик хорошо себя зарекомендовал, как надёжное и долговечное устройство и относится к наиболее распространённым приборам среди населения.
Технический паспорт счётчика НЕВА МТ 101

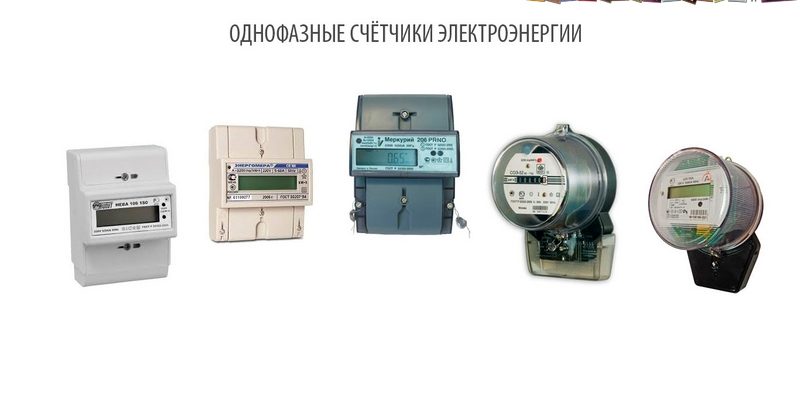

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.
Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.
Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.
Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль. Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»
Универсальная схема подключения проводов к однофазному электросчетчику
Схема выглядит следующим образом:
Порядок подключения проводов к клеммам однофазного счетчика следующий:
Клемма «1» — Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)
Клемма «2» — Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)
Клемма «3» — Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)
Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)
И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:
Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.
Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.
Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.
Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!
