Электрокотел с насосом: критерии выборы и нюансы монтажа

Равномерное распределение теплоносителя внутри трубопровода и радиаторов обеспечивается за счет использования насоса для котла отопления. Приспособление поддерживает нужное давление в системе, помогая жидкости преодолевать непростой путь. Монтаж циркуляционного насоса можно провести самостоятельно, если ознакомиться с инструкцией и техническим устройством прибора.

Что такое циркуляционный насос

Одним из необходимых элементов в системе горячего водоснабжения и отопления является циркуляционный насос. Это устройство выполняет нагнетающую и всасывающую функции, способствует активному перемещению жидкость внутри отопительной системы. Насос монтируется непосредственно в трубопровод. Предназначен для работы в замкнутом контуре.

Основными элементами прибора являются:

• корпус;
• крыльчатка;
• ротор;
• вал двигателя;
• клеммная коробка;
• двигатель;
• воздушный винт.

Как только на ротор подается электрическая энергия, он начинает вращаться, передавая крыльчатке сигнал на движение. Это приводит к всасыванию жидкости с одной стороны устройства и выталкиванию с другой. Чтобы агрегаты было легче монтировать и обслуживать, производители выпускают различные модели по форме корпуса и габаритам.

Цены на циркуляционные насосы для котлов отопления

циркуляционные насосы для котлов отопления

Для чего используется

Благодаря циркуляционному насосу обогрев помещений осуществляется равномерно и быстро, поэтому сфера применения таких агрегатов обширная.

Насосы устанавливают для таких целей:

1. Улучшение качества работы системы с естественной циркуляцией.
2. Принудительное движение теплоносителя при геотермальном отоплении. Тепловой насос работает по классическому циклу Карно: забирает глубоко внизу холодный теплоноситель и получает взамен нагретый до 50 градусов поток жидкости внутри отопительной системы. Летом геотермальное оборудование из нагревателя превращается в средство пассивного кондиционирования.
3. Обеспечение циркуляции воды в системах горячего и холодного водоснабжения в частном доме.
4. Повышение эффективности работы конструкции теплый водяной пол.
5. Использование в системах кондиционирования с целью охлаждения.

Виды насосов

Все электронасосы имеют общий принцип работы, но отличаются конструкцией и эффективностью. Чтобы правильно выбрать устройство, необходимо знать, какие виды оборудования существуют, чем отличаются.

Различают два вида циркуляционных агрегатов:

1. С мокрым ротором. Такие устройства имеют модульную конструкцию, что упрощает их техническое обслуживание и ремонт. Ротор и крыльчатка находятся в рабочей среде, сухой остается только электрическая часть. У приборов невысокий уровень шума. Ступенчатый регулятор скорости позволяет контролировать расход электрической энергии. Преимущество агрегата заключается в длительном сроке эксплуатации при условии правильного монтажа. Недостаток прибора — чувствительность к качеству рабочей жидкости.
2. С сухим ротором. Насос отличается типом конструкции. Ротор заключен в герметичный корпус, а крыльчатка погружена в теплоноситель. От проникновения жидкости двигатель защищен уплотнительными кольцами. Основной плюс агрегата — высокий коэффициент полезного действия и минимальные требования к качеству теплоносителя. Устройство создает высокий уровень шума.

Судя по характеристикам, можно сделать вывод, что для частных домов и квартир больше подходят устройства с мокрым ротором.

Преимущества котлов с насосом

Электрический котел с циркуляционным насосом благодаря своей уникальной конструкции, может выполнять функции целого комплекса отопительных устройств.

Повышенный спрос на такое оборудование обусловлен его преимуществами:

1. Большой ассортимент моделей дает возможность выбрать котел для обогрева помещений любой площади. Пользователю не нужно подбирать насос отдельно.
2. Устройство позволяет прогонять жидкость по всем контурам с оптимальной скоростью. Это помогает равномерно и быстро прогреть помещение.
3. Коэффициент полезного действия — 90% и выше, что говорит о высокой эффективности моделей.
4. Автоматизация процесса обеспечивает простую настройку и высокую безопасность котлов.
5. Оборудование экологично, так как в процессе его работы не производится выброс вредных веществ.
6. Простой монтаж отопительной системы.

Производители выпускают котлы настенные, которые подходят для небольших квартир, а также напольные, способные обеспечить теплом помещение с большой площадью.

Недостатки

Котлы со встроенными циркуляционными насосами не лишены недостатков, знакомство с которыми позволит определиться, стоит ли устанавливать подобное оборудование.

Основные минусы:

1. Электроэнергия обходится дороже, чем газ или твердое топливо.
2. Бесперебойная работа котла напрямую зависит от напряжения в подающей сети.
3. Необходимость установки качественной проводки в отапливаемом помещении.

Недостатки использования котлов в основном связаны с необходимостью обеспечения их электрической энергией. Перед установкой необходимо рассчитать силу тока, чтобы выбрать кабель нужного сечения и автомат. Для снижения мощности самого котла на выходном контуре отопительной системы ставится аккумуляторная емкость.

Виды устройств для котлов

Врезанные в отопительный контур помпы усиливают циркуляцию теплоносителя в трубах. В зависимости от области применения они отличаются по конструкции и техническим параметрам.

Устройства делятся на два типа: циркуляционные насосы для газового котла и питательные аппараты для паровых агрегатов. Главное — правильно подобрать прибор под конкретный трубопровод и характеристики котла.

Циркуляционные

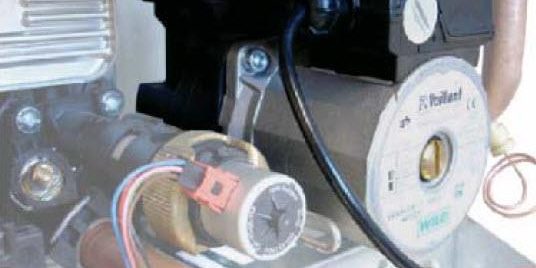

Многие модели одно- и двухконтурных газовых котлов оснащены циркуляционными насосами, которые устанавливаются рядом с гидравлическим блоком. Для бытовых нужд идеальным вариантом являются однофазные помпы с мощностью до 100 Вт, обеспечивающие скорость прокачки жидкости до 2 м/с. Эти модели легко устанавливаются на пластиковые трубы и способны долго прослужить без ремонта, так как собираются из нержавеющих компонентов.

Помпы в одноконтурных газовых котлах, как и в электрических, бывают «мокрыми» и «сухими». Они необходимы в тех случаях, когда в системе низкое давление газа. Агрегат помогает такому котлу развивать мощность до 80%.

Питательные

Промышленные установки, предназначенные для подачи теплоносителя в паровые котлы электрических станций или нефтеперерабатывающих предприятий, называются питательными насосами. Агрегаты, в зависимости от типа модели, перекачивают воду с температурой от 80 °С до 165 °С. Количество примесей в жидкости не должно превышать 0,2 %.

Питательные агрегаты производятся нескольких типов и в различных конструктивных исполнениях. Эксплуатируются они в тяжелых условиях, поэтому многие оснащены устройством автоматического отключения. Каждый агрегат имеет обратный клапан — это защитная мера для предотвращения обратного вращения ротора или перегрева воды.

Рабочая часть устройств изготавливается из стали, сплавов чугуна или цветных металлов.

Как подобрать насос

Чтобы правильно выбрать циркуляционный агрегат, необходимо знать его функциональные возможности. Ознакомиться с ними можно в технической документации, которую вместе с насосом предоставляет производитель. Стоит обращать внимание на материал, из которого изготовлен корпус циркулярного прибора и на присутствие защиты.

Основные параметры:

1. Производительность. Эта величина максимального объема теплоносителя, которую может за один час времени прокачать приспособление. Единица измерения — м³/ч.
2. Напор. Показатель измеряется в метрах и представляет собой максимальное значение гидравлического сопротивления.
3. Скорость. Позволяет настраивать теплоотдачу в зависимости от температуры на улице. Лучше выбирать приборы, которые могут работать на различных скоростях.
4. Мощность. Чем меньше диаметр труб отопительной системы, тем мощнее должен быть двигатель.
5. Температура. До скольки градусов будет нагреваться жидкость в системе отопления.

Куда устанавливать

Среди специалистов существуют различные мнения по поводу установки агрегата в систему. Одни предлагают монтировать насос на подающем трубопроводе, другие — на обратном.

В домашней системе температура редко поднимается выше 70 °С, а жидкость не нагревается больше, чем на 90 °С. Поэтому агрегат можно врезать как в подающем, так и в обратном трубопроводе, при этом разность статистических давлений жидкости между ними не существенная, но лучше остановиться на втором варианте. Если в отопительной системе две отдельные ветки, то имеет смысл на каждой поставить отдельное приспособление.

Монтировать насос надо сразу после котла, до первого разветвления в контуре. Тогда можно будет задавать необходимый тепловой режим в каждой части дома.

Принудительная циркуляция

В домах с большой площадью в системе возможно образование воздушных пробок, что приводит к нарушению циркуляции, перегреву теплоносителя в котле и возникновению повреждений. Поэтому в обратную трубу перед вводом в теплообменник котла устанавливается насос, который осуществляет принудительную циркуляцию. Это позволяет поддерживать нужную скорость и давление жидкости.

В теплоносителе часто содержатся механические примеси, которые способны повредить двигатель или привести к заклиниванию крыльчатки, поэтому перед приспособлением устанавливается сетчатый фильтр-грязевик. Установленные с обеих сторон прибора шаровые краны позволяют осуществить ремонт или замену агрегата без слива жидкости из системы.

Естественная циркуляция

Процесс получил свое название исходя из законов физики. Благодаря строго выдержанному наклону подающей и обратной труб нагретая жидкость поднимается в верхнюю точку системы, затем по мере остывания опускается вниз, возвращаясь в котел. При работе в таком режиме теплоотдача будет низкой, кроме того, возможно отключение электрической энергии, поэтому в систему врезают насос. Это дает высокую эффективность и надежность отопления.

Дополнительно монтируют байпасную линию для помпы — перемычку, которая при отключенном котле делает систему работоспособной. В перемычке ставится шаровой отсечной кран. Он открывается, когда отключается электричество или прибор выходит из строя. Кран, ведущий к насосу, перекрывается, и система начинает работать по принципу самотека.

Куда нельзя устанавливать циркуляционные агрегаты

Не желательно устанавливать циркуляционные насосы на подающую магистраль. Бывают случаи, когда в верхней части котла скапливается воздух, устройство не может его втянуть, в результате образуется вакуум, что приводит к закипанию теплоносителя.

Образующаяся пароводяная смесь начинает двигаться в систему. Насос останавливается, потому что он может перекачивать только воду. Если вовремя не принять меры, то возможен взрыв.

Правила и нюансы монтажа

Установку насоса желательно доверить мастеру. В технической документации производитель указывает правила монтажа, так что можно попробовать выполнить работу самостоятельно. Главное — придерживаться правил обращения с устройством.

Чтобы не образовывались воздушные пробки, которые могут привести к поломке оборудования, важно правильно выбрать расположение ротора относительно горизонта. На корпусе устройства есть подсказка в виде стрелки, указывающей, в каком направлении должна двигаться жидкость в системе. Участок нужно выбирать в месте, удобном для эксплуатации агрегата.

Схема монтажа

Существует несколько схем подключения насоса к котлу. Нужный вариант выбирается исходя из типа системы и вида отопительного оборудования. Во всех схемах прибор монтируется так, чтобы его было комфортно обслуживать.

Возможные способы:

1. Агрегат устанавливается на обратке непосредственно перед тепловым генератором.
2. Помпу монтируют в начале контура после группы безопасности.
3. Устройство с отсекающей арматурой ставиться на байпасе.
4. Используется при подключении насоса к твердотопливному котлу. Устройство лучше закрепить на магистрали, которая идет из отопительной системы к теплогенератору.

Установка циркуляционного приспособления на обратке.

Как подключить к электропитанию

Работает прибор от сети 220 В. Для подключение требуются три провода: фаза, ноль и заземление.

Его можно подсоединить к электропитанию двумя способами:

1. Напрямую кабелем или через клеммную колодку. Необходимо провести отдельную электрическую линию с автоматом защиты, и с помощью этого кабеля подключить устройство. Клеммы обычно располагаются под пластиковой крышкой. Ее нужно снять, открутив несколько болтов, найти три разъема. Они подписаны: пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение.
2. Через трехконтактную розетку и вилку. Следует сделать новую проводку. Осуществить монтаж наружной или внутренней розетки. Агрегату для подсоединения к сети понадобится силовой кабель с вилкой, оснащенной заземлением.

Когда нужно ставить дополнительное оборудование

От работоспособности насоса зависит функционирование всей отопительной системы. Чтобы предотвратить внезапное отключение агрегата, стоит дополнительно предусмотреть резервное питание. Для этого можно установить стабилизатор с подключенными аккумуляторами. Главное правильно подобрать и просчитать емкость приборов и следить, чтобы они не разряжались.

Снизить затраты электроэнергии и увеличить срок службы прибора можно путем установки термостата, который измеряет температуру жидкости. Насос будет запускаться, если показатель достигнет требуемого уровня.

Пошаговая инструкция по сборке и монтажу насоса

После приобретения устройства и выбора места его установки необходимо провести сборку и монтаж. Предварительно необходимо по обе стороны помпы вмонтировать шаровые краны, перед агрегатом установить грязевик для задержки окалины, грязи, абразивных частиц. Верхнюю часть байпаса надо оснастить воздушным клапаном.

Сборка и подключение насоса к котлу отопления проводятся в такой последовательности:

1. Перед монтажом следует слить жидкость из системы. Для полноценной очистки нужно залить в нее теплоноситель и спустить, затем повторить эту процедуру еще пару раз.
2. Осуществить установку насоса в систему.
3. После монтажа все места соединений необходимо тщательно загерметизировать.
4. Залить систему жидкостью. Удалить лишний воздух.
5. Подключить устройство к электрической сети.

Количество циркуляционных приборов, необходимых в системе, зависит от длины трубопровода.

Стоимость насосов разных видов

На рынке представлено много компаний, специализирующихся на производстве циркуляционных агрегатов. Потребителям рекомендуется покупать модели европейских производителей, пользующихся авторитетом. Спросом пользуется также продукция некоторых российских предприятий.

Модель	Страна-производитель	Цена, руб.
Прима UPS 25/60 180	Россия	1570
Wester WCP 25-40G	Россия	2127
LRP 32-50/180	Китай	2598
Hoffmann UPC 25-40 180	Германия	5256
Yonos PICO 15/1-4	Германия	6051
A 56/180 XM	Италия	10953

В продаже можно найти как бюджетные, так и дорогостоящие модели. Какой купить насос для котла отопления — это индивидуальное решение хозяина дома. Одни при выборе ориентируются на степень известности производителя, другие — на стоимость, третьи — на доступность сервиса.

Видео

Посмотрите видео, где показана установка насоса в систему отопления.

Похожие записиОтзывы и комментарии

При капитальной переделке дачи, загородного дома или постройке нового существенным станет вопрос относительно выбора системы отопления и всего, что с ней связано.

Все нюансы: общая протяженность и диаметр труб, мощность электрического или газового котла, а также необходимость рециркуляционного насоса, призванного обеспечить полноценное функционирование теплоснабжения и подачи горячей воды, – будут на повестке дня.

Содержание

Рециркуляционные насосы в системе отопления

Для создания комфортных условий проживания обязательно использование рециркулицонного насосного оборудования. Рециркуляционные насосы являются неотъемлемой составляющей системы отопления и горячего водоснабжения. Это компактное устройство устанавливается повсеместно – в частных домах, котельной, коттеджах.

</p>

Благодаря своим отменным техническим параметрам и высокой энергоэффективности насосы для рециркуляции воды вытесняют агрегаты прочих типов и заслуженно набирают популярность.

Рециркуляционный насос в первую очередь обеспечивает нормальную эксплуатацию всей отопительной системы, являясь главным стимулирующим фактором для ее бесперебойной работы.

Используемый рециркуляционный принцип действия, заключающийся в нагнетании перекачиваемой среды на основе вращения специальных элементов и увеличении скорости перемещения теплоносителя по теплоснабжению, напора, чрезвычайно необходим для систем отопления. Это обусловлено тем, что агрегат создает благоприятные условия для эффективной перекачки теплового носителя по трубам.

Его устанавливают с целью поддержки и регулировки давления рабочей среды. В целом он повышает гидравлическую мощность теплоснабжения. С монтажом подобного оборудования отопительная система получает повышение коэффициента теплоотдачи.

При стандартной системе естественной циркуляции помещение прогревается неравномерно и дольше, нежели с рециркуляционным прибором. Носитель часто встречается с серьезным сопротивлением, его энергия гасится. В результате трубы нагреваются частично, тепло теряется быстрее, обогрев дома не происходит должным образом.

Основными составными элементами устройства являются: корпус, электронный переключатель, сохраняющий амплитуду колебаний напряжения питания, обеспечивающий периодичность пуска «движка», и электродвигатель. Рециркуляционный насос отличается невысокой стоимостью, к его преимуществам относятся:

• удобство использования;
• неприхотливость в течение эксплуатационного срока;
• минимальное обслуживание;
• экономичное потребление электроэнергии, экономичные эксплуатационные расходы;
• низкий уровень шума;
• возможность быстрого запуска системы;
• высокий КПД;
• надежность и длительность использования;
• простота в монтаже;
• точная степень контроля температуры потоков теплового носителя и другие.


Использование насоса рециркуляции котла – экономически выгодное и эффективное решение. Он обеспечивает минимальный расход теплоносителя, уменьшает температурную разницу между нижней и верхней частями котла.

Конструктивные особенности устройств

Рециркуляционный насос схож с циркуляционным. Для рециркуляционных гидравлических машин характерны следующие конструктивные особенности:

• корпус исполнен из бронзы и стали, реже из латуни, чугуна и других нержавеющих сплавов;
• односкоростной статор охлаждается перекачиваемой средой, допустимая температура которой не должна превышать 65 градусов;
• роторный вал из нержавеющей стали оснащен крыльчаткой (лопастным колесом), за счет вращения которой образуется центробежная сила, возникает компрессия на выводном патрубке и нагнетается вода в трубопровод теплоснабжения;
• рабочее колесо производится из тугоплавкого специального пластика;
• вращаемый электродвигателем ротор короткозамкнутый, изготовлен из стали;
• оборудование рассчитано на работу с чистой, не вязкой водой (не содержащей твердых частиц и волокон);
• как дополнение – оснащение таймером и другими элементами для программирования насоса.

Схема отопления, базирующаяся на рециркуляционном аппарате, лишена недостатков, которые характерны для теплоснабжения, опирающегося на естественную циркуляцию теплового носителя, например, меньшая инерционность. Благодаря подобным устройствам интенсивная подача теплоносителя в считанные минуты сделает трубы радиатора горячими и потребителю не придется ожидать, пока прогреется помещение.

Виды рециркуляционного оборудования

Рециркуляционный агрегат, как и его «собрат» циркуляционный насос, подразделяются на два типа: на изделия с сухим ротором и насосы с мокрым ротором. Насос рециркуляции с сухим ротором отличается тем, что вращающаяся часть не соприкасается с перекачиваемой водой, поскольку отдалена от электродвигателя благодаря керамическому или металлическому скользящему торцевому уплотнителю.

</p>

Он легко ремонтируется, относится к дорогой ценовой категории и имеет больший коэффициент полезного действия (70%), нежели аналогичные модели с мокрым ротором (45%). Для него характерна повышенная мощность, высокий уровень шума, требовательность к чистоте воздуха в здании и теплоносителя. Они способны перекачивать большие объемы жидкости.

Вторая группа насосов откачивает воду с малой мощностью. Они практичны, потребляют энергии мало, бесшумны, малогабаритны. Отличаются от устройств с сухим ротором тем, что вращающаяся часть не изолирована от воды, служащей смазкой деталей и охладителем двигателя. Стоимость на них невелика.

Рециркуляционные насосы в системе горячего водоснабжения

Комфортность ГВС, сокращение расходов энергоресурсов для потребителя дает применение рециркуляционных устройств и соответствующих линий в системе горячего водоснабжения. При использовании бойлеров нагрев воды, как правило, отнимает несколько минут и даже часов в зависимости от требуемого объема горячей жидкости.

В течение этого процесса (еще и при пользовании сантехприборами) несколько литров жидкости сливается в канализацию. Чем трубопровод длиннее, тем больше воды утрачивается. Результатом становятся значительные потери в водоснабжении. К тому же потребитель получает тепловые потери, перерасход энергоносителя. С целью устранения данного явления в системе ГВС устанавливают насос для рециркуляции.

Предназначение гидроконструкции заключается в постоянном поддержании температуры на требуемом уровне перед точками водозабора. Монтаж насоса осуществляется перед водонагревателем на обратном трубопроводе параллельно с основной трубой. По данной ветке он перекачивает воду во время пользования из бойлера. Обратный клапан устанавливают на напорном патрубке.

</p>

Установка прибора совершается, если количество жидкости в трубопроводе до точки забора от бойлера свыше трех литров. Чтобы избежать утрат тепла, трубопровод должен быть достаточно теплоизолирован. В случае, если рециркуляционная система грамотно спроектирована, горячая вода поступает мгновенно после открытия общего крана.

Стоит отметить, что многие проектировщики и инсталляторы допускают ошибки в устройстве рециркуляционных установок, применяя насосы с напором 8-9 м вод.ст. Для частного дома, коттеджа достаточно агрегата с максимальным значением напора в 3-4 м вод.ст. Не следует для ГВС использовать «рециркуляционник», рассчитанный на отопительную систему, поскольку система горячего водоснабжения не нуждается в высокой производительности и большом запасе мощности.

Насос рециркуляции ГВС Wilo Star-Z Nova (видео)

Управление оборудованием

Функционирование насоса регулируется за счет реле времени. Нет нужды в постоянном нахождении прибора в рабочем состоянии, таким образом, следует лишь не допускать остывание жидкости ниже 50 градусов. Многие модели имеют в своем оснащении встроенные датчик температуры и реле времени. Контроллер задает в программе временной интервал между включением и работой гидравлической машины. Регулирование выполняется с целью повышения экономичности установки путем подбора наиболее оптимального рабочего режима.

В отдельных случаях регулировка параметров позволяла вдвое сократить потребление электроэнергии. Автоматическое управление, используемое в ряде моделей, адаптирует насос к потребностям владельца в горячей воде. К примеру, линейка Comfort PM датской компании Grundfos имеет функцию, которая на протяжении 14 дней отслеживает время водозабора, чтобы индивидуально подстроиться к конкретному владельцу.

Помимо этого агрегаты комплектуются обратными клапанами, термостатом, задающим режим работы и желаемую температуру воды, часовым механизмом. Опция таймера важна в вопросе энергосбережения и заключается в программировании оборудования на включение-выключение на определенные временные промежутки.

Популярные производители насосов для рециркуляции

Приобретение насоса рециркуляции в нынешних условиях не составляет труда. Изготовители, которых великое множество, готовы предложить внушительный ассортимент продукции на любой выбор. Насос рециркуляционный следует выбирать с учетом особенностей системы отопления, необходимого количества тепла, обращать внимание на материал исполнения. Предпочтение лучше отдавать регулируемым моделям благодаря их способности подстраиваться в автоматическом режиме под изменяющиеся условия системы, что позволит сэкономить на электроэнергии, продлить срок эксплуатации.

</p>

Лучшими техническими характеристиками, долговечностью, обладают изделия Wilo, Halm, Grundfos. Модели дорогие, однако стоимость оправдана качеством, оснащены таймером, термостатом, имеют низкое энергопотребление. Для снижения потерь горячей воды рекомендуется купить насосы от Grundfos.

Параметры работы устройства подбираются под конкретную систему. Ценные ресурсы в системе отопления с повышенным давлением потока сохраняет рециркуляционная установка Wilo с режимом Autoadapt. Оптимальное соотношение качества и цены характерно для товаров Imp Pumps, Calpeda Speroni. Экономный вариант предлагают китайские производители.

<index>Циркуляционный насос для котла отопления

Виды циркуляционных насосов

Правильная работа циркуляционного насоса обеспечивается специальным элементом – ротором, на концах которого размещены специальные лопасти, при помощи которых и усиливается перемещение теплоносителя в трубах.

В большинстве современных моделей циркуляционных насосов установлен один ротор, однако в некоторых приборах можно встретить и два таких элемента.

Вне зависимости от количества роторов, насосы для котлов отопления эффективно будут работать только в том случае, если в системе нет воздуха.

Существует два основных типа насосов – с мокрым ротором и с сухим.

Насос с мокрым ротором

Как понятно из названия, в насосе с мокрым ротором данный элемент погружен непосредственно в теплоноситель. Специальная конструкция позволяет циркулирующей жидкости соприкасаться с элементами ротора и, таким образом, выступать в роли охладителя и смазки для отдельных элементов насоса. Явное достоинство насоса с мокрым ротором состоит в том, что циркуляционный насос для центрального отопления является практически бесшумным, поскольку вибрация и звук работающего ротора поглощается самим теплоносителем.

Рекомендуем к прочтению:Как выбрать насос для отопления?Устройство насоса с мокрым ротором

Мини насосы для отопления данного типа могут применяться как отопительных системах, так и в тех, что осуществляют параллельно и ГВС дома. При этом такой бытовой насос для отопления можно использовать как для жилых домов, так и для промышленных помещений (промышленный циркуляционный насос для отопления). Промышленные насосы для отопления имеют большую мощность.

Проверяется работа насоса двумя способами – визуально (откручивается задняя пробка) или же аппаратно (при помощи специального прибора).

Насос с сухим ротором

Благодаря изолированности деталей от влаги циркуляционный насос для отопления 12в с сухим ротором имеет большую мощность и может перекачивать достаточно большие объемы теплоносителя, что делает допустимым применение подобного оборудования для отапливания больших площадей. Явным отличием между сухим и мокрым насосом, помимо расположения ротора относительно теплоносителя, является еще и то, что при необходимости в насосе с сухим ротором возможна замена мотора на более мощный.

Насос с сухим ротором

Существует некоторое различие насосов и по соединению мотора. В частности, такие центробежные насосы для отопления бывают:

• муфтовые;
• фланцевые.

Зачем нужен циркуляционный насос

Отопительные системы с естественной циркуляцией теплоносителя были популярны довольно давно, однако и сегодня их можно встретить в отдельных домах – здесь не присутствует повысительный насос для отопления. В такой системе теплоноситель перемещается благодаря элементарным законам физики. В основе циркуляции – разная плотность и масса горячего и холодного теплоносителя. Помимо этого, небольшой уклон труб системы также способствует перемещению.

Система отопления с циркуляционным насосом

Однако даже небольшие погрешности, допущенные при монтаже системы, могут привести к тому, что качество обогрева помещений будет существенно ниже. Чтобы подобного не случилось, систему и дополняют циркуляционным насосом. Электронасос для отопления дома с легкостью устраняет все недостатки системы с естественной циркуляцией теплоносителя. А именно:

Рекомендуем к прочтению:Насос для отопления — типы, назначение и правила подбора

• для системы не требуется уклон труб, который считается необходимым при самопроизвольном перемещении теплоносителя;
• не выдвигаются жесткие правила к сечению труб – они могут иметь меньший диаметр;
• в системе из-за разницы температур не создаются пробки, препятствующие циркуляции теплоносителя;
• прогрев помещения происходит более равномерно, поскольку теплоноситель движется по трубам с определенной, всегда одинаковой скоростью;
• разница температур на входе и выходе минимальная – проточные насосы отопления позволяют экономить некоторое количество топлива.

Варианты расположения циркуляционного насоса

Стабильная температура теплоносителя в системе позволяет экономить не только топливо, но и значительно продляет работоспособность отопительного котла. Ведь при таких условиях насос для подкачки системы отопления всегда работает с определенной мощностью – нет условий для перегрева элемента.

Система, в которой задействован циркуляционный смесительный насос отопления, является более экономной.

В частности, в такой системе позволяется использование регуляторов температуры. Расположенные на каждом радиаторе, они позволяют корректировать уровень его прогрева. Таким образом – вы сами можете подбирать, какая именно температура будет вам наиболее комфортна. Кроме того, использование подобных регуляторов несколько снижает уровень прогрева воды, что ведет к экономии топлива.

Кроме того, циркуляционный подкачивающий насос для отопления позволяет за счет активного перемещения теплоносителя сохранить стабильную и комфортную температуру в помещениях даже в том случае, если работа котла временно остановлена. Дополнительными преимуществами системы с циркуляционным насосом является еще и то, что в ней может быть использовано меньшее, чем в системе с естественной циркуляцией, количество теплоносителя.

Кроме того, отдельные модели насосов сделаны таким образом, что даже в неотопительный сезон насос для подпитки системы отопления включается раз в день для того, чтоб прогнать теплоноситель по трубам. Это способствует сохранению нормальной работоспособности системы. Однако, возможно, понадобится дополнительный насос в системе отопления. В частности, это может быть насос для заполнения системы отопления – специальное приспособление, которое требуется для заполнения воды. Воздушные тепловые насосы для отопления составляют отдельную категорию систем отопления, использующихся в современности.

</index>

Газовые котлы

Вступление

Во многие конструкции газовых одноконтурных и двухконтурных газовых котлов входит циркуляционный насос. Назначение циркуляционного насоса в самой конструкции котла, аналогично назначению насоса, если его ставить обособленно. Насос обеспечивает циркуляцию теплоносителя в системе отопления, и как следствие, повышает производительность котла, снижая расход топлива (газа).

Циркуляционный насос в газовом котле

Циркуляционный насос в конструкции газового котла разгоняет теплоноситель по системе отопления, благодаря чему, теплоноситель охлаждается в системе медленнее и возвращается в котел в «подогретом» виде. Так как нагрев в котле происходит до определенной температуры, то следующий цикл нагрева теплоносителя будет короче. Отсюда меньший расход газа и быстрые циклы прогрева воды (выше КПД).

Считается, что для гидравлических систем отопления не требуется установка циркуляционных насосов, однако, он совсем не помешает в старых отопительных системах с трубами большого диаметра.

Покупая газовый котел с циркуляционным насосом в конструкции, уже не нужно ставить отдельный циркуляционный насос в систему отопления.

Одноступенчатые и двухступенчатые насосы

Обычно в конструкцию газового котла включают двухступенчатые насосы. Ступени насоса это скорости вращения лопастей насоса. Обычно это 2500 и 2800 оборотов в минуту. На заводе устанавливают вторую ступень (большую скорость).

Место установки насоса в газовом настенном котле

Циркуляционный насос ставится рядом с гидравлическим блоком котла.

Подключение насоса к электричеству

Циркуляционный насос  в конструкции газового котла уже подключен к распределительному щитку котла и включается при подключении электричества к котлу отопления. Напряжение питания 230±Вольт.

Подготовка насоса к запуску котла

Перед запуском котла система должна быть обезвоздушена. Для это сначала воздух выводится из насоса, на нем есть пробка, а вверху насоса, есть продувной вентиль. Сначала откручивается вентиль системы отопления. Из системы выпускается воздух. Потом, обезвоздушивается сам насос.

Дополнительные функции насоса газового котла

У насосов газового котла, кроме режимов запуска и работы, есть режим добега. Насос продолжает работать после отключения котла и выводит тепло из камеры сгорания при отключении котла. Это позволяет избежать температурных пиков и продлевает службу теплообменника.

Общая схема устройства газового котла

Выводы

• Циркуляционный насос в конструкции газового котла улучшает работу систем отопления, как одноконтурных, так и двухконтурных котлов отопления.
• Особенно актуален циркуляционный насос в конструкции настенного котла.

 ©Obotoplenii.ru

Другие статьи раздела: Газовый котел

Для чего нужен встроенный насос?

Устройство электрического отопительного котла с циркуляционным насосом

В электрических котлах отсутствуют габаритные или массивные элементы, являющиеся неотъемлемой частью конструкции других источников тепла. Поэтому отопительные электроустановки изготавливают, как правило, в настенном исполнении. При этом они максимально комплектуются дополнительными элементами с целью упрощения монтажа и обвязки котла на месте. Один из важнейших элементов обвязки, встраиваемый в конструкцию отопителя – циркуляционный насос. Его присутствие в электрическом котле более чем уместно, в особенности если в последнем предусмотрен вторичный контур для ГВС. Циркуляционные насосы для котлов решают две задачи:

1.  Принуждают теплоноситель протекать по трубопроводам системы отопления с определенной скоростью.
2. В двухконтурных электроустановках они прогоняют теплоноситель через проточный теплообменник для приготовления воды на ГВС.

В одноконтурных котлах насос решает только задачу принудительной циркуляции воды по всей системе отопления. Тут возникает один нюанс: завод – изготовитель снабжает свое изделие насосом, параметры которого приблизительно соответствуют мощности электроустановки — принимается усредненное значение гидравлического сопротивления, которым должна обладать система данной тепловой мощности.

Циркуляционный насос Wilo для отопительных систем

Но существует бесконечное множество вариантов схем отопления, некоторые из них имеют большее гидравлическое сопротивление, нежели может преодолеть стандартный перекачивающий аппарат теплогенератора. Тогда электрический котел с насосом не сможет обеспечить подачу теплоносителя во все ветви системы.

Простой пример: стандартный перекачивающий агрегат WILO-STAR-RS способен обеспечить производительность 6 м3/ч теплоносителя, развивая давление 0.8 Бар или 8 м водного столба. Если источник тепла находится в цокольном помещении трехэтажного коттеджа, то только на преодоление высоты подъема понадобится давление порядка 0.6 Бар. А еще нужно доставить теплоноситель по горизонтальным ветвям, сопротивление которых укрупненно принимается по такому соотношению: 10 м длины горизонтальной трубы считается как 1 м стояка. И в результате подсчета получится, что электрокотел с встроенным циркуляционным насосом не справится со своей задачей, схема не будет функционировать.

Совет. Если речь идет об обогреве зданий с разветвленной системой, длинными ветвями или большими перепадами высот, то лучше выполнить укрупненный расчет и сверить его результат с параметрами перекачивающего устройства, проконсультировавшись с торговым представителем производителя теплогенераторов. Это убережет вас от покупки лишнего оборудования впоследствии.

Возможна ситуация, когда электрокотел с циркуляционным насосом уже приобретен, смонтирован, а после этого выяснилось, что давления штатного нагнетателя недостаточно. В этом случае дополнительные затраты неизбежны, а проблему решить можно так:

1. Произвести укрупненный расчет гидравлического сопротивления системы самостоятельно либо с привлечением специалиста.
2. По результатам расчета приобрести отдельный циркуляционный насос.
3. Ввести в схему гидравлический разделитель (гидрострелку), тогда нагнетатель отопителя будет работать в малом контуре.
4. Отдельный насос установить на большой контур системы отопления, как показано на схеме:

Система отопления с гидравлическим разделителем

Циркуляция в двухконтурных водогрейных котлах

Работа двухконтурных электрических котлов с насосом усложняется необходимостью периодического снабжения теплоносителем теплообменника, подогревающего воду для ГВС. Здесь нагнетатель поочередно действует в контуре отопления и горячего водоснабжения, переключение осуществляет двухходовой клапан с электроприводом по команде контроллера. Это происходит в момент открывания крана горячей воды в доме, данный факт фиксирует датчик протока и передает сигнал контроллеру. После переключения потоков циркуляционный насос перекачивает теплоноситель в проточный теплообменник до тех пор, пока кран в доме не закроют и двухходовой клапан не направит поток в подающий трубопровод отопления. Устройство двухконтурного котла с циркуляционным насосом показано на рисунке.

Схема монтажа

1 – колба с ТЭНами и автоматическим воздухоотводчиком; 2 – корпус агрегата с крепежными отверстиями; 3 – контроллер; 4 – мембранный расширительный бак; 5 – насосная группа с двухходовым клапаном и проточным теплообменником.

Проточный нагреватель имеет достаточно узкие каналы, соответственно, нагнетатель подобран таким образом, чтобы преодолевать гидравлическое сопротивление теплообменника с учетом его увеличения по мере возникновения накипи.

Для справки: автоматика большинства электроустановок запрограммирована на периодическое включение циркуляционного насоса в летнее время, чтобы его ротор не прикипел во время простоя.

Заключение

В подавляющем большинстве случаев электрические котлы со штатным насосом прекрасно справляются со своими задачами и рекомендованы к применению в качестве источников тепла частных домов.
