От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В эксплуатации дровяные и угольные теплогенераторы отличаются от агрегатов на других видах топлива, потому требуют особого подхода.
Предлагается подробно рассмотреть, как после монтажа отопительной разводки подключить котел на твердом топливе, в том числе – своими руками. Описание различных схем подключения ТТ-котла к системе отопления вы сможете найти в данном материале.
В чем отличие твердотопливных котлов
Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:
- Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
- Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).
Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.
Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.
Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.
Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.
Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.
Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).
Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.
Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.
Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Примечание. Здесь условно не показан расширительный бак — он должен подключаться к обратной линии отопительной системы перед насосом (по направлению течения воды).
Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры. Если вы поставили шаровой кран для отсечения и ремонта деталей группы, снимите со штока рукоятку.
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Важный нюанс. В паре с 3-ходовым вентилем ставится специальная головка с датчиком и капилляром, рассчитанная на регулирование температуры воды в определенном диапазоне (например, 40…70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.
Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
Вариант обвязки с буферной емкостью
Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).
Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.
С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:
Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.
Справка. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.
Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.
Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:
Совместное подключение двух котлов
Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:
- природном газе и дровах;
- твердом топливе и электричестве.
Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.
Совет. Информацию о расчете объема буферного резервуара вы найдете в отдельной публикации.
Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:
Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.
Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:
Обвязка методом первичных и вторичных колец
Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:
Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.
Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.
Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:
Заключение
Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.
В этой статье мы подключим электрокотел с твердотопливным котлом к одному контуру радиаторов. То есть, вероятно, такая схема для домов небольшой площади. Многоконтурную схему — с несколькими ветками радиаторов — разберём в следующей статье.
Электрокотел и твердотопливный котел в одной системе ставят ради того, чтобы первый сглаживал неудобства от пользования вторым. Как правило, при таком сочетании твердотопливный котёл является основным, а электрический — вспомогательным. Наоборот бывает, но редко.
Какие же удобства от добавления в систему электрокотла?
Не секрет, что время топки твердотопливного ограничено горением топлива. Ложась с вечера спать в тёплом доме, к утру можно проснуться в остывшем. Тогда из-под одеяла придётся выбираться, как прыгать в холодную воду… Вот тут-то и поможет электрокотёл, который, включившись в заданное время к нашему пробуждению, нагонит в доме температуру.
Наличие электрокотла позволит хозяевам даже зимой съездить в отпуск, на выходные или в командировку без боязни, что трубы и радиаторы замёрзнут и полопаются. То же можно сказать о домах с временным проживанием. Электрокотёл будет включаться по сигналу от комнатного термостата и поддерживать в доме плюсовую температуру.
Электрокотлом можно топить в межсезонье — осенью и весной, когда сильно натапливать не имеет смысла, а лишь поддерживать нормальную жилую температуру.
Если электрокотёл только как вспомогательный, что чаще всего и бывает, то в радиаторных.
Потому что время горения твердотопливного небольшое, и плита тёплого пола не будет успевать прогреваться.
Как обычно, начнём с общей схемы, чтобы дать общее же представление:
В такой схеме каждый котёл может работать как самостоятельно, так и одновременно со вторым.
На схеме электрокотел самый простой: без встроенной автоматики и без циркуляционного насоса, а собственно ёмкость с приваренными патрубками и ТЭНами внутри. Поэтому на схеме насос снаружи. Возможно, вы купите другую модель, что-то вроде этого:
В него «всё включено», остаётся лишь присоединить трубы. Ну и вентили на подаче и обратке перед котлом обязательны.
Та же схема подробно:
На схеме местами не хаватает некоторых переходников, но, полагаю, вы, как человек взрослый, легко определите, где их нужно добавить.
Обратите внимание, если вы купили электрокотёл с расширительным баком внутри: его объёма может не хватать, тогда надо ставить дополнительный бак, как на схеме.
Несколько правил, которые нужно соблюдать при монтаже приведённой здесь системы отопления.
1. Перед запуском твердотопливного котла включить циркуляционный насос.
2. Наличие обратных клапанов обязательно! (см. схему)
3. Хотя бы часть радиаторов нужно оставить без термоголовок, чтобы, в случае прекращения циркуляции теплоносителя, котёл (твердотопливный) не перегрелся.
4. Трубы от твердотопливного котла до тройников применяем только металлические (стальные или медные).
5. Регулировать работу циркуляционного насоса твердотопливного котла при помощи комнатного термостата НЕЛЬЗЯ! Этот насос должен быть всегда включен.
6. То же другими словами: комнатным термостатом можно управлять только электрокотлом.
Ну, вот, вроде бы, и всё, электрокотел с твердотопливным котлом смонтировали… (было б всё так же быстро на деле:)). В следующей статье сделаем то же самое для системы с несколькими ветками радиаторов.
Отопление дома твердотопливным котлом обходится не дорого. Но оно хлопотное. Электричество, наоборот подороже, но самое комфортное из всех видов энергоносителей.
Твердотопливный котел неплохо дополнить электрическим, что позволит намного упростить обслуживание отопления в доме и удобство проживания. Можно будет не просыпаться ночью для поддержания обогрева твердым топливом, а также покидать дом на длительное время без замораживания здания, или же просто поддерживать тепло электричеством, когда некогда заниматься дровами.
В общем, отопление двумя котлами – твердотопливным и электрическим – удобная схема, которая набирает популярность.
Остается разобраться, как сделать обогрев жилища с помощью двух теплогенераторов — твердотопливного и электрического, как правильно подключить, какая автоматизация потребуется, чтобы работа агрегатов была согласованной и поочередной.
Особенности подбора насосов для схемы с двумя котлами
Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка. Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.
С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.
Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм., обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.
Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.
Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.
Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.
Схема подключения, обратные клапаны
Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.
Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.
Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.
Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.
На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.
Средства автоматики
Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.
Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.
При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.
Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.
Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.
Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).
Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.
Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.
Твердотопливные котлы, несмотря на все очевидные преимущества и недостатки, имеют еще один скрытый аспект, на который со временем приходится обращать внимание. Системы отопления на твердотопливных котлах с ручным режимом загрузки не работают в поддерживающем режиме. Кончилось в топке топливо — котел перестаёт работать, соответственно, теплоноситель начинает остывать. Эта проблема хорошо знакома жильцам частного сектора и владельцам загородных домов.
Постоянно подбрасывать уголь или дрова, заполняя топку, не всегда представляется возможным, а остановка котла зимой чревата резким снижением температуры во всех жилых помещениях.
Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.
Функции электрического котла в системе отопления твёрдотопливным агрегатом
Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.
Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.
На заметку: для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.
Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.
Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт. Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.
Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:
- отопительные радиаторы — требуют 30 кВт;
- система отопления «теплый пол» — до 15 кВт;
- накопительная емкость для системы ГВС — в среднем 300 л.
Внимание! Автоматика для регулировки переключения контуров в данной ситуации — связке агрегатов не требуется.
Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, сигнализируя о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.
В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.
Комбинированные котлы отопления
Другим, менее затратным вариантом, является установка комбинированного агрегата, который представляет собой твердотопливный котёл и электрический агрегат одновременно.
Такие приборы используют для нагрева теплоносителя твердое топливо и электричество, будучи рассчитанными на взаимозаменяемость этих энергоносителей при работе. Особенность таких агрегатов является установка в резервуаре твердотопливного котла электронагревательных элементов — ТЭНами обеспечивается необходимый нагрев теплоносителя, проходящего по теплообменнику. Идея совместить электрическое устройство с твердотопливным агрегатом не нова, но наладить выпуск соответствующего отопительного оборудования стало возможным только после появления комбинированных устройств автоматики и материалов нового поколения.
Принцип действия комбинированных отопительных механизмов заключается в том, что, пока топочная камера свободна от основного вида топлива (дрова, уголь, торф и т.д.), основную работу по подогреву теплоносителя для отопления выполняет электричество. Благодаря установленным датчикам контроля, оборудование самостоятельно реагирует на изменения температурного режима, включаясь и выключаясь по мере необходимости.
На практике это выглядит примерно так: закладка топлива уже полностью прогорела, соответственно котел потух. Котловая вода соответственно начинает терять свою температуру. На смену твердому топливу приходит электрический подогрев. Теперь отопительный механизм работает как обычный электрокотел до тех пор, пока топка не будет заполнена очередной партией дров или угля.
После выхода основного агрегата на оптимальный режим работы, блок управления отключает электронагревательные элементы, отопление снова работает на твердом топливе.
Преимущества и недостатки комбинированного отопительного оборудования
Несмотря на высокую стоимость, комбинированные котлы имеют неоспоримые достоинства. К ним относится не только полный контроль над состоянием всей системы домашнего отопления, но и ряд других:
- прибор отлично справляется со своей работой, отапливая помещения с низкой энергозатратностью;
- комбинированные котлы представляют собой экологически чистые отопительные агрегаты;
- отсутствие конденсата, так как первый разогрев прибора осуществляется в обоих режимах — основном и вспомогательном;
- весь отопительный комплекс постоянно находится в рабочем состоянии, что актуально при длительном отсутствии хозяев дома.
Однако, у данной техники есть и недостатки.
Существенным минусом для комбинированных отопительных приборов является энергозависимость. При отсутствии напряжения в сети, система теряет свою эффективность и многофункциональность.
Важно! При монтаже оборудования необходимо учесть потенциал домашней электропроводки, которая может не быть рассчитана на мощность монтируемого оборудования. Наличие автоматов защиты малого ампеража приведет к постоянным перебоям с электричеством в доме. Перед установкой убедитесь, что отведенный для вас лимит электропотребления способен удовлетворить работу нагревательного оборудования.
В отличие от традиционных твердотопливных приборов, у которых КПД достигает 70-80%, комбинированные изделия имеют меньший коэффициент — приблизительно на 3-5%.
Как добиться совместной работы электрического и твердотопливного агрегатов
Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.
На предлагаемом видео подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами
На что надо обратить внимание при монтаже:
- оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
- оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
- агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
- основной нагревательный агрегат оснащается трехходовым клапаном;
- для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;
В итоге
В каждом случае владелец жилья сам принимает решение, каким образом организовать систему автономного отопления. Предложенные технические решения позволят не только устранить неприятные последствия затухания основного отопителя во время лютой зимы, но и даст некоторую экономию энергоресурсов.
Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.
</ul>
</ul>
Обвязка двух котлов
Конструкция и принцип действия комбинированных котлов
Конструкция комбинированной установки отличается от классической твердотопливной введением в резервуар агрегата электрического ТЭНа или группы таких нагревателей, которые в сумме дают необходимую тепловую мощность. К ним добавлены элементы автоматики, которые призваны управлять нагревом элементов в зависимости от температуры теплоносителя.
Котел на дровах и электричестве
Принцип действия, по которому работают отопительные котлы на дровах и электричестве, прост: дрова служат основным видом топлива, на нем агрегат работает постоянно.
Если древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и тот включает электрические нагреватели. В идеальном случае это происходит еще до того, как топка окончательно потухла, ведь температура воды начнет снижаться раньше.
Дальше теплоноситель в системе отопления нагревается исключительно электричеством, пока в камеру сгорания не загрузят новую порцию топлива. После ее прогрева блок управления отключит ТЭНы и котел снова полностью перейдет на дрова.
Преимущества и недостатки
Системы отопления, работающие с котлами для отопления на дровах и электричестве, обладают значительными достоинствами:
- Главное преимущество – исключено остывание теплоносителя и всего здания. Самый лучший вариант для тех, кто превыше всего ценит комфорт или у кого в доме есть маленькие дети. Актуален такой котел и в районах с суровым климатом либо слабым утеплением стен дома. В обоих случаях без второго источника энергии температура в помещениях будет падать очень быстро.
- Работа такого источника тепла более экологична, так как выбросов вредных веществ в атмосферу значительно меньше, чем у прочих твердотопливных установок.
- При первом и последующих розжигах топки на ее стенках не образуется конденсат, поскольку первый нагрев водяной рубашки идет совместно от дров и электронагревателей, а при последующих теплоноситель не остывает. Конденсат появляется на стенках, когда в котел поступает холодная вода из системы. Он вредит работе котла, так как смешивается с золой и оседает на поверхностях камеры в виде черного налета, который очень трудно удалить.

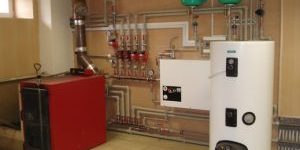

Котельная с двумя котлами
Как и любые универсальные изделия, комбинированные отопительные котлы на твердом топливе и электричестве имеют свои недостатки:
- Могут применяться в определенных условиях, а именно: при надежном электроснабжении и достаточной мощности ввода электричества. Без соблюдения этих требований покупка такого аппарата теряет смысл. Перед приобретением стоит убедиться в том, что лимита электричества, отведенного вам энергетической компанией, достаточно для работы установки. Определить потребляемую электрическую мощность просто — она равна тепловой.
- Универсальные твердотопливные котлы с электротеном имеют КПД на 2—5% ниже, чем у классических собратьев, это обусловлено конструктивными особенностями всех гибридных установок.
- Стоимость изделия выше по причине добавления в него новых узлов и деталей, что вполне закономерно.
Совместная работа электрического и твердотопливного котла
Если в топочном помещении вашего дома уже стоит электрический отопитель, но есть желание перейти на твердое топливо, то проблема остывания теплоносителя уже решена изначально. Здесь важно, чтобы правильно была выполнена обвязка твердотопливного котла и электрокотла. Первый должен функционировать как основной источник тепла, работающий постоянно. Второй агрегат будет служить ему подстраховкой на случай затухания топки или отключения с целью вычистить камеру и дымогарные трубы.
Большинство современных электрических отопительных установок комплектуются встроенными циркуляционными насосами. Если же таковой отсутствует, его придется купить и установить в трубопровод обратной воды на входе в электрический аппарат. Простейшее подключение электрокотла к твердотопливному котлу можно увидеть ниже.
Схема комбинированного котла
Оба котла подключаются к системе отопления параллельно, каждый со своим циркуляционным насосом. Для твердотопливной установки предусматривается малый круг движения теплоносителя с термостатическим трехходовым клапаном. На входе трубопроводов обратной воды в каждый котел сразу после насоса рекомендуется установить обратный клапан. Это нужно для предотвращения циркуляции воды между агрегатами, а в случае аварии трубопровода не позволит опорожниться водяной рубашке. Для горизонтальных участков труб принимается клапан лепестковой конструкции, а для вертикальных – пружинной.
Если термостат твердотопливной установки поставить на рабочую температуру 60 или 70 ⁰С, а электрической – на 40 ⁰С, то можно экономить электроэнергию, поскольку вспомогательный аппарат включится в работу не сразу, а после понижения температуры в системе, которую он и будет поддерживать. Ниже представлена более сложная схема обвязки твердотопливного котла с электрокотлом и применением теплоаккумулятора в качестве буферной емкости.
Подключение электрокотла к твердотопливному котлу
В этом случае работа всей топочной будет более экономичной, так как температуру в системе отопления после того, как дрова сгорят, какое-то время будет поддерживать тепловой аккумулятор. И только спустя это время включится электрический источник тепла. Для оптимизации работы системы рекомендуется задействовать выносной контроллер с набором датчиков. Он будет управлять циркуляционными насосами на основании сигналов датчиков температуры, установленных на подающем и обратном трубопроводах теплоносителя. Это позволит постоянно использовать один насос для циркуляции, а не два.
Использование котлов длительного горения
Чтобы избежать частых загрузок топки и увеличить интервал между ними до 12—18 часов, можно применять котлы для отопления на дровах длительного горения. Они работают по принципу сжигания дров «сверху вниз», используя естественную тягу или принудительное нагнетание воздуха. Размеры камеры позволяют загрузить в нее большое количество дров, а способ сжигания увеличит время работы настолько, что закладку нужно будет делать пару раз в сутки.
Конструктивные особенности таких отопительных установок не позволяют подбрасывать полена в топку, пока вся предыдущая порция полностью не сгорит. И не факт, что это случится днем, а не ночью. В последнем случае загрузить новую порцию будет некому, значит, подстраховка электрического котла в любом случае не помешает. Поэтому, следуя предыдущим рекомендациям, котел длительного горения на дровах нужно подключить параллельно с электрическим. Благодаря долгому горению твердотопливного котла его электрический помощник будет включаться достаточно редко, это даст дополнительную экономию электричества.
Заключение
Приобретение источника тепла для дома нужно рассматривать в каждом случае индивидуально. В недавно построенном доме, в котором еще нет отопителя, можно задуматься о покупке гибридной установки дров с электричеством. Если же имеется электроустановка для обогрева дома, то можно в качестве основного источника использовать котлы отопления на дровах, а существующий агрегат будет служить подстраховкой.
Используемые источники:
- https://otivent.com/obvyazka-tverdotoplivnogo-kotla
- http://vodotopim.ru/radiatornoe-otoplenie/elektrokotel-s-tverdotoplivnym.php
- http://teplodom1.ru/domotopl/133-otoplenie-doma-tverdotoplivnym-i-elektricheskim-kotlom-kak-sdelat.html
- https://znatoktepla.ru/kotly/elektricheskij-i-tverdotoplivnyj-kotel.html
- https://cotlix.com/universalnye-kotly-dlya-otopleniya-na-drovax-i-elektrichestve-osobennosti-sovmestnoj-raboty
