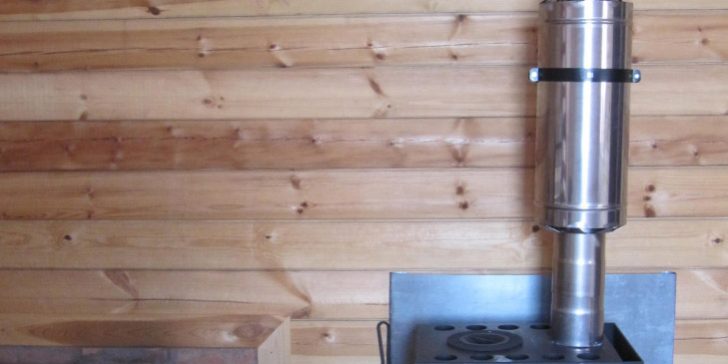

Дымоход – обязательный элемент любой отопительной системы, выделяющей в процессе работы продукты сгорания. В трубе создается тяга, с одной стороны обеспечивающая приток в топку кислорода, необходимого для поддержания процесса горения, а с другой способствующая выводу наружу дыма и газов. В печах длительного горения монтаж и функционирование дымохода осуществляется по стандартным правилам, хотя и имеет некоторые особенности.
Особенность конструкции печи длительного горения
Из всего многообразия металлических печей огромным спросом и популярностью пользуются установки с функцией длительного сгорания (конвекционные печи). Такие печи легки в эксплуатации и очень экономичны. Они одинаково хорошо подойдут для маленьких дачных домиков, многоэтажных частных домов, рабочих цехов, складских помещений и т.п.
К основным особенностям таких печей относят:
- Увеличенный объем топки, вмещающей большое количество дров.
- Разделение топки на две камеры, выполняющие различные функции. В одной сжигается газ, в другой тлеют дрова.
- Наличие внутри топки специального отбойника, препятствующего захлестыванию открытого пламени в дымоход.
Сам процесс сгорания кардинально отличается от работы обыкновенной металлической печи. Дрова поджигаются в верхней части топки, сюда же осуществляется подача воздуха. Объем подачи регулируется заслонкой. Огонь распространяется вниз, причем интенсивность пламени нельзя назвать сильной, процесс больше напоминает тление.
По мере тления дров также выделяется пиролизный газ, который перемещается в отдельную камеру топки, смешивается с воздухом и также сгорает, еще больше увеличивая КПД установки.
В процессе работы печи длительного горения генерируется меньше тепла, позволяя поддерживать температуру в помещении на одном уровне. Дров расходуется гораздо меньше, а продукты сгорания, поступающие в дымоход, имеют малую концентрацию вредных веществ.
Печь Булерьян: достоинства и недостатки
Булерьян (Bullerjan) – одна из разновидностей печей длительного горения, работающая по принципу конвекции.
Печь Булерьян
Конструкция была разработана канадским изобретателем Эриком Дарнеллом в 1975 году, после чего права на патент были выкуплены немецкими бизнесменами, которые запустили серийный выпуск печей под этим брендом.
Печь совмещает в себе функционал стандартной дровяной топки, калорифера и газогенератора. Булерьян способен работать в двух режимах:
- Растопка. К горящим дровам подается больше воздуха, что способствует их быстрому сгоранию и ускоренному прогреву помещения.
- Газификация. Подача кислорода сводится к минимуму. Дрова постепенно тлеют, а помещение прогревается медленнее. В таком режиме работы одной закладки дров будет хватать на 10-12 часов непрерывной работы.
Рекомендуем ознакомиться: Как сделать колпак на трубу дымохода своими руками?
Мощность такой печи зависит, в первую очередь, от ее габаритов. Ее может хватить не только для обогрева частного дома, но и для крупных промышленных построек, складских помещений.
Из недостатков Булерьяна отметим:
- Способность работать исключительно на дровах.
- Большое содержание копоти в отработанных газах.
- Копоть также образует в дымоходе конденсат из смеси дегтя, воды и сажи. После длительного простоя при горении будет присутствовать неприятный запах.
- Для правильной эксплуатации печи потребуется некоторый опыт.
Какой дымоход подходит к печам длительного горения
Система дымоудаления непосредственно влияет на эффективность работы Булерьяна. Правильно подобранный и смонтированный по всем правилам дымоход обеспечит оптимальные условия для функционирования всех узлов печи. К печи конвекционного типа могут быть подключены несколько видов дымоходов, по-разному влияющих на ее функционал.
Нержавеющая сэндвич труба
Один из самых популярных и эффективных вариантов. Характеризуется следующими эксплуатационными качествами:
- Труба представляет собой трехслойную конструкцию. Внутренняя труба из нержавеющей стали устойчивой к кислотным средам. Наружная труба более тонкая, изготовленная из меди или нержавейки. Материал внешнего слоя шлифуется до блеска, придавая конструкции привлекательный внешний вид. Между трубами помещается слой негорючего утеплителя толщиной 3-10 мм (зависит от диаметра изделия).
- Внешний слой металла сэндвич трубы не нагревается выше 40-50°С, что обеспечивает отличные противопожарные качества.
- Многослойная конструкция сводит к минимуму образование конденсата и обеспечивает хорошую тягу.
- Монтаж сэндвич дымохода не представляет особой сложности благодаря уникальной конструкции труб, которые просто вставляются друг в друга.
При наружном варианте монтажа, дымоход надежно крепится к стене, поэтому возведение отдельного фундамента не потребуется. Утепление внешней трубы также не требуется, поскольку слой утеплителя уже предусмотрен конструкцией.
Из недостатков такого варианта дымохода отметим, что постоянная смена циклов нагрева и охлаждения со временем приводит к ослаблению крепежа и снижению герметичности. Недостаток легко устраняется регулярными профилактическими осмотрами.
Керамический дымоход
Более надежный и функциональный, чем сэндвич. В таком дымоходе практически отсутствует конденсат, а малое количество жидкости никак не сказывается на работоспособности отопительной системы и выводится самостоятельно. Заявленный ведущими производителями срок службы такого дымохода доходит до 40-50 лет.
Рекомендуем ознакомиться: Трубы напорные для коммуникаций из полиэтилена — характеристики и сфера использования
Широкое использование керамики ограничивается следующими моментами:
- Трубный материал имеет высокую стоимость.
- Монтаж керамического дымохода сложен и вряд ли окажется по силам любому домовладельцу.
- Блоки, необходимые для защиты труб, потребуют дополнительной обработки – оштукатуривания или облицовки плиткой.
Выбор такого варианта оправдан в том случае, если печь устанавливается основательно и надолго. Перенос керамического дымохода – чрезвычайно затратное и трудоемкое мероприятие. В этом случае больше подойдет сэндвич.
Одностенный дымоход
Классические одностенные металлические трубы – самый бюджетный вариант. На этом преимущества такого дымохода заканчиваются.
Недостатков здесь гораздо больше:
- При наружной прокладке дымоотвода, обязательно потребуется утепление. Отсутствие теплоизоляции чревато образованием конденсата и уменьшением тяги.
- Внутренняя поверхность дымохода не обладает идеально гладкой структурой, что способствует образованию скоплений сажи.
- Труба способна разогреваться до высоких температур, что накладывает серьезные ограничения в плане пожаробезопасности.
- Сравнительно невысокий срок службы. В зависимости от интенсивности использования печи трубы могут прослужить до 10 лет.
Обратите внимание! Оптимальной толщиной изделий принято считать 1 мм. Толстые трубы будут слишком долго прогреваться, тонкие – быстро прогорят.
Не самый привлекательный внешний вид и низкая стоимость изделий делают главными потребителями такого варианта промышленный сектор, складские помещения и т.п.
Кирпичный дымоход
Довольно часто конвекционные печи подключают к уже существующему кирпичному дымоотводу. Такой вариант может оказаться эффективным, но здесь стоит учитывать некоторые нюансы.
Внутрь кирпичного канала помещается одностенная металлическая труба, соединение печи с которой производится посредством специального адаптера.
Трубы из асбеста
Наименее эффективный (хотя и дешевый) способ дымоудаления. Асбестовый дымоход будет способствовать накоплению большого количества конденсата, а при высоких температурах материал подвержен образованию трещин. Кроме того, в процессе эксплуатации асбест выделяет вредные химические соединения. В некоторых странах его официально запрещено использовать в жилых помещениях.
Такие трубы часто применяются для монтажа комбинированных конструкций, в которых внутренняя труба будет из нержавейки, а внешняя – из асбеста.
Особенности установки дымоотводящей трубы для дымоходов длительного горения
Один из недостатков конвекционных печей – подверженность образованию конденсата с выраженным запахом дегтя и горючими свойствами, который способен сильно испортить внешний вид дымохода и увеличить риск возникновения пожара. Дымоход должен по возможности минимизировать образование конденсата.
При монтаже сэндвича следует учитывать этот момент и производить монтаж «по конденсату», когда нижнее звено одевается на верхнее. Швы следует тщательно загерметизировать.
Рекомендуем ознакомиться: Достоинства и недостатки водосточной трубы из оцинкованной стали
Для повышения теплоотдачи конвекционной печи в схему дымохода можно дополнительно включить экономайзер. Этот элемент обеспечивает расходование части тепловой энергии отработанных газов на обогрев воздуха внутри помещения.
Это важно! Булерьян не нуждается в установке отдельного экономайзера. Он уже включен в конструкцию самой печи.
Расчет дымохода
Чтобы теплосистема функционировала с максимальной отдачей, важно правильно рассчитать все параметры дымоотводящего канала.
- Длина дымохода. Вне зависимости от расположения, суммарная высота конструкции должна быть не менее 3 метров. Высота обеспечивает тягу в топке, при этом учитывается расположение дымохода относительно конька кровли.
- Диаметр трубы. Здесь действует негласное правило, что сечение трубы должно быть в 10 раз меньше топочной камеры.
Также, принимается во внимание производительность Булерьяна. К примеру, теплоотдаче на уровне 300 Гкал/час будет наилучшим образом соответствовать дымоход диаметром 14 см.
Способы установки
Существует два варианта прокладки дымохода: внешний и внутренний. Оба обеспечивают должную функциональность, а выбор в пользу того или иного способа зависит от условий конкретного проекта. Во внимание принимается сложность прохода через кровлю, стены и перекрытия, климатические условия, эстетическая привлекательность конструкции, затраты на реализацию проекта и т.п.
- Прокладка внутри дома(ДЫМОХОД №1). В обязательном порядке предусматривает проход через потолочное перекрытие и кровлю. Поскольку дымоход может разогреваться до 50-300°С (разброс обусловлен материалом трубы и наличием теплоизоляции), проходное отверстие должно обеспечивать противопожарную защиту. Для этих целей оставляется зазор 20-25 см, который заполняется негорючим материалом – керамзитом, асбестом и т.п. Длинный горизонтальный участок дымохода отрицательно скажется на уровне тяги. Его протяженность не должна превышать 3 метров.
- Наружная прокладка дымохода(ДЫМОХОД №2). В таком случае вывод трубы на улицу производится через стену. Для деревянных построек вывод делается по тем же правилам, что и для прохода через потолок или кровлю. Для кирпичных стен дополнительные зазоры не понадобятся. Некоторые предпочитают монтировать вывод дымохода на улицу через оконный проем. Крепление к стене производится при помощи хомутов. При значительном возвышении трубы над уровнем кровли стоит добавить растяжки. Тяжелый керамический дымоход потребует обустройства отдельного фундамента.
Это важно! Подключение выходного патрубка печи к дымоходному каналу производится при помощи специального адаптера. Поскольку этот участок будет разогреваться до самых высоких температур, целесообразно использовать толстостенную сталь.
Монтаж печи или камина предполагает обустройство системы удаления дыма. В этом вопросе мало выбрать правильные трубы для дымохода, необходимо еще соблюсти массу строительных и противопожарных правил. Иначе эксплуатация отопительного оборудования будет малоэффективной и небезопасной.
Допущенные при установке дымоотвода ошибки не только снижают отдачу от работы топки, но и могут привести к трагедии. В нашем материале речь пойдет о том, как избежать самых распространенных ошибок при монтаже. Кроме того, мы расскажем, как правильно выбрать трубы для дымоходов.
Нормативные требования по устройству дымоходов
Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.
Можно поставить в доме котел с превосходным КПД, но допустить просчеты при монтаже дымоходной трубы. В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.
Галерея изображенийВысота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши
Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.
При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в этом материале.
При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.
Нормы по устройству системы отведения дыма
Строительные нормы предписывают дымовую трубу делать следующим образом:
- Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
- Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
- Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
- Горизонтальный отвод сразу за котлом не должен превышать 1 м.
- При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
- Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
- Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
- Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.
Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.
Помимо соблюдения сугубо строительных правил гарантирующих высокую эффективность работы дымохода и печи необходимо также позаботиться о противопожарной безопасности, для чего делаются специальные отступки и экраны
При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.
Выбор материала дымоходной трубы
Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:
- С проходом сквозь чердачное перекрытие и крышу.
- С выводом за внешние стены и исключительно внутри строения.
- С проходом только через кровлю, в обход межэтажных перекрытий.
- С опорой прямо на котел или печь либо с креплением к стенам.
- Со смещением вертикальной осевой линии и в строго прямом исполнении.
Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.
Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.
Стояк дымоходной трубы может быть проложен во внешних и внутренних стенах дома, за фасадом и проходить по жилым комнатам
Сделать дымоотвод можно из:
- кирпича;
- железных или асбестовых труб;
- керамики;
- бетона;
- жаропрочного стекла.
Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.
Вариант #1 – традиционный кирпич
Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.
Кирпич для дымохода газового оборудования следует брать исключительно полнотелый и хорошо обожженный, пористый аналог способен пропускать опасный для человека газ
Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки. А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.
В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.
Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми – расположенными внутри несущей стены.
При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.
Галерея изображенийАсбестоцемент при температурах выше 300С может загореться, поэтому трубы из него разрешено устанавливать только на конечном участке дымохода и ни в коем случае сразу у печи
У асбестовых труб есть еще одна проблема – шероховатость стенок изнутри. Постепенно на них накапливается сажа, которая может загореться и попросту взорваться. Плюс при постоянном образовании внутри конденсата из смеси паров и окислов горения асбоцемент начинает разрушаться.
Материал этот дешев, но использование его для обустройства дымоходов сопряжено с сильным риском. Такие трубы следует чаще чистить. Однако проделать в них ревизионное отверстие невозможно, его надо будет предусмотреть на участке от печи до асбестоцемента.
Дымовые каналы из асбестоцементных труб выполняют в основном в насадном варианте. В приоритете наиболее простая схема устройства и вертикальное расположение всех элементов. При необходимости выполнить уклон применяются патрубки из невозгораемых материалов.
Вариант #4 – экзотика из керамики и бетона
Керамические дымоходы отличаются непревзойденной долговечность и высокой ценой. Им не страшны перегревы, агрессивность сажи и коррозия. У этих труб очень гладкие стенки, копоть на которой даже не задерживается.
При монтаже дымоходы из керамики собираются так же, как стальные. Только вокруг них еще формируется короб из керамзитобетона. Такие трубы практически не нагреваются. Даже та малая часть тепла, что отдается инертной керамикой, поглощается керамзитобетонными стенками. Пожар в доме из-за прогорания подобного дымоотвода – это нонсенс.
Модульные дымоходы из керамических труб надежны и долговечны, однако на территории России они практически не выпускаются, поэтому имеют довольно высокую стоимость
Весит дымоходная конструкция из керамики и керамзитобетона намного меньше кирпичной кладки аналогичного предназначения. Но даже в этом случае для нее приходится делать отдельный небольшой фундамент.
Еще более массивное монолитное основание придется выполнять для дымохода из бетона. Этот вариант отведения дыма используется редко именно из-за сложности и трудоемкости изготовления конструкции. Необходимо будет устанавливать опалубку, а после ждать застывания бетонного раствора.
Галерея изображенийПостоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию
Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.
Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.
При обычном горении дров, газа или угля в камине либо отопительном котле дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.
Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.
Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо
При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в этом материале.
Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.
Выводы и полезное видео по теме
Какие ошибки чаще всего допускаются при установке печей и дымоходов к ним:
Как класть дымоходные трубы из кирпича:
Как сделать дымоход из нержавейки:
Надежные трубы для дымоходов можно сделать из разных строительных материалов. Выбор вариантов достаточно обширен. Проще всего выполнить дымоотвод из стали, а дешевле из кирпича.
Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.
После изучения материала остались непонятные моменты и хотелось бы их выяснить? Оставляйте, пожалуйста, свои комментарии внизу статьи. Здесь у вас также есть возможность сообщить интересные факты по теме статьи или поделиться собственным опытом с посетителями сайта.
Мы не представляем жилища без отопления. Наше понятие комфорта безоговорочно включает в себя подходящий температурный режим. В частном доме центрального отопления нет, и проблему обогрева каждый владелец решает по-своему.
Приветствуем нашего постоянного читателя и предлагаем его вниманию статью про дымоходы для печей – абсолютно необходимую составляющую любой отопительной системы, будь то печь, современный камин или котел с автоматической подачей топлива.
Что это такое и для чего он нужен
Дымоход – вертикально расположенная труба, отводящая горячие дымовые газы топлива в отопительном агрегате в атмосферу на высоту, достаточную для создания тяги в коробе и рассеивания ядовитых продуктов сгорания подальше от окон и вентканалов.
Принцип работы
Принцип работы дымоходов основан на явлении расширения горячих газов, уменьшения их плотности и соответственно подъеме более легких газов вверх.
Дымовые газы поднимаются вверх, в топке образуется разрежение и подсасывается более холодный воздух – возникает явление тяги.
Как устроен дымоход
Основная часть любого дымохода – вертикальная трубная конструкция. Конструктивно привычный кирпичный стационарный короб отличается от современных сборных собратьев из готовых модулей заводского изготовления.
Традиционная кирпичная труба включает следующие элементы: шейка для соединения с печью, стояк с задвижками, откос, выдра, шейка (в месте прохода через кровлю), оголовье, иногда металлический колпак.
Самодельные дымоходы из металла или асбоцемента включают в себя трубы, колпаки, переходники для подключения к печи, утепление.
Самые современные виды дымоотводов – керамические и из трехслойной сэндвич-трубы. Конструкция из керамики состоит из внешнего керамзитобетонного каркаса, внутренней сборной керамической трубы, слоя утеплителя между ними. Сама керамическая и сэндвич-конструкции включает в себя следующие блоки: прямые, для сбора конденсата, тройники, модули для прочистки, переходные элементы для подключения отопительных агрегатов. Неотъемлемой частью современного дымопровода является дефлектор.
Виды и конструкции
Конструктивные особенности дымопровода в первую очередь зависят от материала, из которого они изготовлены.
По материалу дымоходы бывают:
- кирпичные;
- железобетонные (обычно промышленные);
- асбоцементные;
- из стали;
- керамические;
- трехслойные металлические – два слоя стали с утеплителем из минеральной ваты между ними.
По конструкции дымоходы бывают:
- коренные – конструкция имеет собственный фундамент;
- стенные, встроенные в несущие стены здания;
- насадные – легкие трубы насаживаются на вертикально расположенный выходной патрубок котла или камина (и буржуйки);
- нередко легкие конструкции просто подвешивают к несущим конструкциям здания;
- коаксиальные – устроенные по принципу «труба в трубе». Самый распространенный пример – горизонтальные газоотводы газовых отопительных котлов. Применяется в устройствах с закрытой камерой сгорания и обеспечивают максимальную безопасность жильцов. Экономят расход топлива. Недавно появились вертикальные конструкции системы Шидель, забирающие воздух для горения на кровле дома (чуть ниже оголовка).
Какой лучше выбрать
Выбор дымохода во многом зависит от параметров установленного отопительного агрегата (конструкции, температуры, вида применяемого топлива), степени готовности дома (модернизируем старый дом с печью и стенной трубой, дом только «в проекте» или уже смонтированы несущие конструкции, или уже есть отделка); отапливаемых объемов.
Особенности различных типов дымоходов приведены в таблице:
Таблица 1
Наименование | Достоинства | Недостатки |
Кирпичные | Прочная и устойчивая к высоким температурам конструкция из кирпичной кладки, долговечность – в зависимости от материала вкладыша. | Сложный монтаж, требующий каменщиков высокой квалификации; большой вес, необходимость фундамента; большое время монтажа, необходимость примерно каждые 10 лет замены вкладыша. При работе с современными котлами и каминами кирпич без вкладыша может разрушиться буквально за 10 лет. Стенные конструкции можно смонтировать только в процессе строительства дома. |
Керамические | Срок службы до 50 лет, гладкая внутренняя поверхность, высокая скорость монтажа; высокая кислотоустойчивость, хорошая теплоизоляция; выдерживают температуру до 550° | Дорогой вариант; монтаж требует некоторой квалификации, имеется необходимость в фундаменте; хрупкость |
Стальные однослойные (и асбоцементные) | Гладкая внутренняя поверхность, легкие, недорогие, высокая скорость монтажа, простота ремонта; устойчивость к коррозии и конденсату | Требуется утепление; при проходе через конструкции из горючих материалов необходимы большие отступки; прогорают за 10-15 лет, нет комплектующих – при монтаже придется делать самом все элементы. Оцинковка прослужит лет пять (или меньше) |
Стальные типа «сэндвич» | Большой срок службы, гладкая внутренняя поверхность, небольшой вес, быстрый легкий монтаж, простой ремонт, высокая устойчивость к коррозии и конденсату; можно устанавливать/подвешивать снаружи здания; хорошая теплоизоляция | Достаточно дорогие элементы |
Применять гибкую стальную гофру не стоит – прогорают очень быстро.
Несмотря на цену, стоит выбирать современные керамические дымоходы или «сэндвич». Их при необходимости можно смонтировать и в готовом доме, и за пределами дома, они долговечны, достаточно просто собираются, устойчивы к высоким температурам, хорошо утеплены, имеют большой ассортимент готовых заводских элементов.
Если есть желание использовать старый стенной короб от обычной отопительной печи – необходимо вставить вкладыш из нержавеющей стали и утеплить. Но возможно, стоит выбрать сэндвич – мороки меньше.
Сделать самому или заказать
Сделать самому можно некоторые элементы для монтажа однослойных труб или выложить кирпичную конструкцию (если имеются навыки квалифицированного каменщика).
А вот монтаж сборных конструкций вполне можно выполнить своими руками – это поможет сэкономить немалую сумму из семейного бюджета. За услуги квалифицированной бригады заплатить придется немало – сумма сопоставима со стоимостью материалов. Есть риск нарваться на неквалифицированных рабочих.
При решении вопроса о выполнении работ своими руками необходимо тщательно проанализировать свои возможности:
- насколько доступна кровля;
- есть ли у Вас друзья или родственники, которые могут помочь;
- есть ли у Вас страх высоты;
- какова Ваша квалификация в выполнении ремонтных работ.
Строительные нормативы
Устройство дымоходов определяется положениями СНиП 41-01-2003.
Конструкция дымохода должна отвечать следующим нормативным требованиям:
- минимальная высота должна быть не менее 5 000 мм или колосниковой решетки;
- при расположении на скате кровли на расстоянии менее 1,5 м до конька – труба должна быть выше конька на 500 мм;
- при расположении на скате кровли на расстоянии 1,5- 3 м до конька – труба должна быть не ниже конька;
- при расположении на скате кровли на расстоянии более 3 м до конька – угол между горизонталью и линией, проходящей через конек и верх трубы, должен быть не более 10°;
- оголовок должен возвышаться над плоской кровлей на высоту не менее 1 000 мм;
- максимальная длина каждого горизонтального и наклонного участков не должна быть больше 1000 мм, суммарная длина их проекций на горизонталь не должна превышать 2000 мм. При наличии косых и горизонтальных участков необходимо удлинить трубу на длину горизонтальных проекций. Для керамики наличие горизонтальных участков не допускается.
Требования пожаробезопасности к дымоходам
Расстояние от поверхности дымоходов из керамики, утепленных стальных и асбоцементных до горючих конструкций дома должны быть не менее 250 мм; для кирпичных дымопроводов и конструкций сэндвич-труб – не менее 130 мм.
Необходимо защищать строительные конструкции из горючих материалов с помощью цементной или гипсовой штукатурки по сетке толщиной не менее 25 мм.
Если покрытие кровли может гореть (рубероид, битумная черепица, ондулин), или на ней могут скапливаться листья, пух — на оголовок обязательно следует устанавливать сетчатый искрогаситель.
Помните, что от качества дымоудаления зависит жизнь и здоровье Ваших близких.
Сила тяги
Факторы, влияющие на силу тяги:
- высота трубы;
- состояние поверхности внутреннего канала – регулярность очистки от сажи, шероховатость стенок;
- наличие наклонных или горизонтальных участков. Наличие горизонтальных и наклонных участков нежелательно, так как удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;
- установка дефлектора;
- качество утепления;
- подвод воздуха к топке.
От силы тяги зависит Ваша безопасность, поэтому необходимо регулярно проверять наличие тяги и принимать меры к очистке канала от сажи, оголовка трубы – от наледи.
Изготовление и установка дымохода своими руками
Из каких материалов лучше сделать
Самые простые в монтаже – стальные конструкции. Однослойные стальные изделия требуют утепления и изготовления комплектующих – в общем, работа для патологических трудоголиков, и здесь мы не будем рассматривать их монтаж.
Установка дымохода из сэндвич-трубы достаточно проста, наличие большого количества всевозможных элементов и комплектующих в магазинах позволяют собрать устройство любой конфигурации.
Чертеж и схемы
До начала работ определиться с размерами и начертить схему или чертеж – это поможет правильно рассчитать необходимое количество материалов и правильно организовать работы.
Расчет размеров
Высота трубы определяется в соответствии с требованиями СНиП 41-01-2003, но не должна быть ниже 5 м от колосниковой решетки. Диаметр принимается равным диаметру выходного отверстия отопительного прибора.
Видео по монтажу
Просмотрите наше видео – оно поможет увидеть все тонкости процесса сборки.
Особенности монтажа
Монтаж начинают от печи или камина. Первый стартовый элемент монтируется на патрубок котла или печи. Этот элемент не имеет утепления по технологическим причинам (безальтовый наполнитель плавится и спекается в камень). Все элементы спроектированы таким образом, что один ее конец имеет меньший диаметр и вставляется один в другой, как в раструб. Один из вариантов стыковки – чуть вытащить внутреннюю трубу, вставить в другую внутреннюю трубу. Придавить. Затем опустить по ней наружную трубу с утеплителем, придавить. Закрепить соединение обжимным хомутом, затянуть его болтом с гайкой. Все стыки нужно промазывать герметиком.
Затем монтируют тройник, снизу монтируют модули с лючком для прочистки и конденсатоотводчиком. Бывают конструкции для установки нижней части дымохода на пол.
Затем монтируют остальную часть конструкции. Через метр сэндвич крепят к стене специальными кронштейнами. На каждом этаже и на чердаке должен быть установлен элемент с лючком для прочистки.
Желательно соединять элементы дымохода «по конденсату» — трубы монтируются таким образом, чтобы верхняя вставлялась в нижнюю и конденсат не мог просочиться через стыки, а стекал по стенкам в конденсатоотводчик.
Под потолком монтируют элемент с шибером.
Место прохождения трубы в перекрытии закрывается оцинкованным листом и заполняется утеплителем. Расстояние до конструкций должно составлять не менее 130 мм.
Самым сложным этапом в монтаже является прохождение кровли. Размечают отверстие в нужном месте кровли. Делают отверстие в кровле. Изнутри крепится подкрышный лист, на кровлю устанавливается крышная разделка. Ее подбирают в зависимости от угла наклона кровли. Края разделки заводят под лист кровельного материала.
Если нужно, устанавливают растяжки. Устанавливают дефлектор.
Частые ошибки и проблемы при установке
Самая серьезная ошибка – отсутствие конденсатосборника и элементов с лючками для прочистки.
В местах прохода конструкций через перекрытия категорически запрещается устанавливать стыки отдельных элементов – просочившийся горячий дым может вызвать пожар.
Очень существенной ошибкой является отсутствие дефлектора или хотя бы колпака над дымопроводом.
Снег и дождь не должны попадать внутрь трубы – они усиливают образование конденсата, наледь может перекрыть сечение трубы.
Обслуживание и чистка
Любой дымоход требует регулярной очистки от сажи. Это позволит избежать пожаров, уменьшения тяги. Чистку следует проводить 2 раза в год.
Способов чистки два – механический и химический.
При химическом в топке сжигают специальные средства. Они горят при очень высокой температуре и ускоряют износ внутренних стенок дымохода, поэтому для сэндвича лучше применять механические способы очистки.
На оголовке могут намерзать сосульки и наледь из конденсата – они перекрывают сечение короба и уменьшают тягу, что увеличивает опасность отравления жильцов угарным газом.
Советы специалистов
Нужно выбирать трубы, у которых толщина внешнего слоя металла составляет 1 мм (а не 0,5 мм). Проверить очень просто – у изделия с тонкой стенкой стенка прогибается, если сдавить руками.
При монтаже сэндвичных конструкций необходимо использовать специальный герметик для высокой температуры эксплуатации (автомобильный герметик с температурой эксплуатации 500° не подходит).
Если труба возвышается над кровлей более, чем на один метр – ее следует укрепить растяжками.
Места прохода сэндвича через кровлю и перекрытие необходимо обязательно дополнительно утеплять.
Заключение
Желаем Вам, наш уважаемый читатель, удачной установки дымохода в своем родном доме. Надеемся, что наш материал пригодился Вам как источник полезной информации при проведении монтажа. Подписывайтесь на рассылку наших статей и делитесь интересной информацией с друзьями в соцсетях.
Бабай_МазайСтроительство / Печи, камины, отоплениеДобавлено 27 комментариев Дымовая труба – один из важнейших элементов печи, от правильности выполнения и исправности которой, зависит надежная работа печи, прежде всего в критических режимах (например, растопка), пожаробезопасность всего сооружения. Большая часть печной трубы в основном скрыта от ежедневного пригляда – чердак, как правило, не самое посещаемое помещение, а между тем, она, труба, требует регулярных осмотров и вообще, самого пристального внимания к своей исправности.Общие положенияДело в том, что именно дымовая труба создает тягу – подсос воздуха снизу, за счет поднятия горячих газов вверх. И если в самой печи, при ее топке создается небольшое разрежение и любая неплотность, грозит нам только ухудшением КПД агрегата, то в дымовой трубе, давление уже положительное, и чем выше от земли, тем положительнее. Неплотности в теле трубы, уже грозят выбрасыванием наружу горячего газа и искр. Особенно это опасно вблизи деревянных конструкций – в месте прохода перекрытий, элементов кровли. За время эксплуатации дровяных печей, был накоплен изрядный опыт, освоены несложные конструктивные приемы и мероприятия, позволяющие риск пожара от печи, свести к минимуму. Их следует придерживаться, о печи, как об объекте повышенной опасности, стоит помнить всегда. Что касается дымовых труб – для классических кирпичных дымоходов выработаны вполне безопасные конструкции проходов через перекрытия и кровлю. Кирпичные дымоходы на чердаках, рекомендуется штукатурить и белить – любые трещины на такой поверхности отчетливо видны. Кладку дымоходов следует выполнять с особенной тщательностью, полностью заполняя швы глиняным раствором. Захламление чердачного пространства, в первую очередь вокруг дымовой трубы не допускается. Следует совершать регулярные осмотры дымовой трубы на чердачном пространстве. Конструктивно, дымовые трубы бывают насадными (поверх печи) и коренными – стоящими отдельно. Последние, существенно удобнее в смысле ремонта. Кроме того – часть печной трубы расположена вне помещения – дымовая труба может быть выполнена в первую очередь, скажем до холодов. Печь или плита, может строиться и позже, в отапливаемом помещении. Ремонтопригодность печи с насадной трубой, существенно ниже. Несмотря на это, умельцы изловчаются практически полностью ремонтировать печь, приподнимая трубу домкратами. Существует, однако, малоизвестное конструктивное решение, позволяющее существенно повысить ремонтопригодность печи с насадной трубой. Для этого, поверх печи отливается нетолстая армированная бетонная плита, а труба строится поверх нее. При ремонте такой печи, можно одномоментно, практически полностью разбирать один из ее углов или стенок без демонтажа дымовой трубы. Примыкающие к противопожарному расширению кладки — распушке дымовой трубы, деревянные конструкции перекрытия, рекомендуется отделать тонкой листовой сталью, поверх которой, гвоздиками закрепляется листовой, вымоченный в жидком глиняном растворе, войлок. Это очень хороший индикатор неисправностей в труднодоступном месте – при образовании свища в стенке трубы, войлок начинает тлеть, издавая резкий неприятный запах, легко улавливаемый и опознаваемый, даже в больших помещениях. Образованные практическим путем, безопасные размеры при строительстве печи, приведены ниже. Отдельная история – хорошая работа и долговечность дымовой трубы. Здесь также есть несколько правил – высота дымохода должна быть значительной – не менее 5м от колосника, для исключения «ветрового подпора» и как следствие дымления печи, труба должна иметь определенную высоту над кровлей (см. рисунок выше). Внутренняя часть дымовой трубы, должна быть, возможно более гладкой – иногда, внутреннюю часть кирпичной трубы штукатурят или вставляют в нее «обсадную» трубу из керамики или нержавеющей стали. Это существенно упрощает требования к кирпичной кладке трубы, повышает пожарную безопасность. Сечение канала дымохода такой трубы, в крайнем случае, можно несколько уменьшить – за счет гладкости стенок, сопротивление газовому потоку не увеличится. Дымовая труба теплоемкой отопительной печи должна быть «теплой» — кирпичная кладка, при грамотном проектировании печи (достаточно высокая температура на входе в трубу) этому требованию удовлетворяет. Труба, выполненная из более теплопроводящих материалов должна быть утеплена негорючим материалом с низкой теплопроводностью. В противном случае, в ней, в трубе, конденсируется влага и креозот, и то и другое стекает в печь, разрушает кладку, служит причиной неприятного запаха в помещении. Еще одна важная забота при выполнении печной трубы – обеспечить плотную заделку кровли вокруг нее, не позволяющую осадкам проникать внутрь чердачного помещения. При выполнении трубы кирпичной кладкой, существуют надежные, испытанные временем конструкции, объединяющие противопожарное расширение кладки (распушку) и косой карниз на трубе поверх кровли, под который заводят сформованные уплотнительные элементы из металлического листа. Элемент называется выдрой. О проходе дымовой трубы через балки и стропила, следует позаботиться еще на этапе размещения печи в доме, при этом, лучше всего дымовую трубу разместить рядом с коньком крыши, это облегчит заделку кровли под выдру, уменьшит высоту трубы над кровлей (основная ее часть будет под крышей, что положительно скажется на долговечности конструкции), наконец, вид дома с такой печной трубой, наиболее эстетичен. В последнее время нашли применение весьма удобные металлические утепленные дымоходы. Внутренняя их часть выполнена из нержавеющей стали, внешний кожух, может быть как нержавеющей стали, так и из более дешевой – оцинкованной. Пространство между трубой и кожухом, заполнено негорючей теплоизоляцией. Дымоходы отвечают помянутым выше требованиям и монтируются из готовых элементов, вроде конструктора. В ассортименте имеются элементы аналогичные распушке и выдре, элементы для присоединения к печной конструкции. Постановка задачиДля нашей печи-стенки, дымоход решили сделать комбинированным – под крышей классический кирпичный, вывод же за кровлю – двумя кусками двухслойной металлической «сэндвич»-трубы. Сделать трубу канонически — выложить ее полностью из кирпича, мы не успели до осенних дождей, кроме того, наружная, выше кровли, часть кирпичной трубы имеет довольно сложную конструкцию и выкладывается на цементном растворе, а нам, вероятно, придется позже, подключать к существующему дымоходу еще одну – банную печь. Порядовки дымохода Наш дымоход – самый маленький из благородного семейства печных кирпичных труб – в сечении, всего половинка кирпича- 13х13см. Порядовки его самого и распушки с выдрой ниже.
Что было использовано в работеИнструменты.Главный инструмент печника – специальный мастерок или кельма. Удобнее маленький и узкий. Непременно отрезная машинка (болгарка) с алмазным и обычным абразивным диском, тяжелая резиновая киянка. Защитный прозрачный щиток или очки, наушники. Набор обычного слесарного инструмента, разметочный инструмент, уровень, лучше коротенький и длинный. Веревочки. Пригодился шуруповерт. Для попутных плотницких работ, весьма удобна электрическая цепная пила. Для приготовления глиняно-песчаной смеси, удобно пользоваться мощной низкооборотистой дрелью с насадкой-мешалкой. Емкости для вымачивания кирпича, материалов, воды, замачивания глины. Большое сито для просеивания песка и протирания-процеживания глины. Не повредит хороший удлинитель с парой розеток и лампа-переноска. Для работы «наверху» следует заранее позаботиться о лестницах, страховочных веревках, пригодится страховочный пояс. Материалы. Понятно кирпич, в данном случае обычный — глиняный, в нужном количестве. Глина, песок. Базальтовый картон. Два «сустава» фабричного стального утепленного «сэндвич»-дымохода соответствующего сечения, «зонтик» к нему, переходная деталь, для состыковки с кирпичной кладкой. Сопутствующие мелочи.К делу.Полная распушка нашей трубы, к сожалению, не поместилась – балки потолка установлены слишком часто и каждая в своем гнезде – не раздвинуть. Придется обворачивать место прохода через перекрытие, в несколько слоев базальтовым матом. Второй мансардный этаж, высота кирпичной части трубы выбрана такой, чтобы два стандартных куска «сэндвич»-дымохода, в сочлененном состоянии, обеспечивали искомые 500мм над коньком крыши. В галёрке видны сами части металлического дымохода. На стальной переходной детали, мы нарисовали спиртовым фломастером внешний периметр нашей трубы, разделили его на восемь частей. Эти точки, следует перенести на кровлю. Мы пользовались отвесом, перенесенные точки соединили плавной линией, начертили примерные линии реза. Задача была — сделать выпуск наружу максимально плотным, с лепестками наружу. При помощи этих лепестков, подручных средств и малого печного загиба, мы планировали загерметизировать кровлю в месте прохода железки. Поскольку металлическая часть дымохода, весьма вероятно будет заменяться полноценной печной кладкой – тратится на дополнительную временную, притом довольно дорогую деталь, посчитали излишним. В конце концов, эластичная кровельная манжета очень просто устанавливаются в любой момент. При выпиливании проема столкнулись с неожиданной трудностью – освещение снаружи, даже в сумрачный пасмурный день существенно выше внутреннего – пропилив малую часть, из за контрастного освещения абсолютно перестали видеть разметку. Работали с налобным фонариком, потом плюнули и притащили мощный светодиодный прожектор. С ним, проблема исчезла.Вопреки опасениям, искрами ничуть не поплавило синтетическую пароизоляцию, даже особенных следов не осталось. Собрав трубу, установили ее на место, встала весьма плотно – не зря столько возились с разметкой. Для невеликих высотных работ, не стали делать специальную крышную лестницу – наклон кровли небольшой, в нескользящей обуви вполне можно было ходить и без нее, только оснастили Мишу доброй веревочной страховкой, за нее же он и придерживался, добираясь до конька.Поверх переходного металлического элемента выпилили и положили еще два ряда кирпичей. Щель между кирпичной кладкой и трубой уплотнили полоской базальтового мата – чтобы мусора не насыпалось.В этот день пошел дождь, и остатки работ были вынуждены отложить до более сухого времени. Когда на крыше подсохло, Миша заделал щель в кровле битумным герметиком с широким алюминиевым скотчем. Второй этаж в этом году будет законсервирован – зимовать будут внизу, около печки. Утепления под кровлей, соответственно, в ближайшее время не будет – место заделки на виду. Как говорят врачи, — понаблюдаем. После окончания работ.Наша печь закончена, с момента окончания работ прошла неделя, можно сушить, мелкими и частыми протопками. Вначале это небольшой шалашик на колоснике из лучинок в палец толщиной. День ото дня, количество топлива постепенно увеличивается. Задвижка дымовой трубы должна быть постоянно открыта. Сушку выполняют до полного высыхания внешней поверхности печи. Часто рекомендуют также ориентироваться на капельки сконденсировавшейся воды на металлических задвижках. Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Используемые источники:
- https://infotruby.ru/primenenie/dymohody-dlya-pechej-dlitelnogo-sgoraniya
- https://sovet-ingenera.com/otoplenie/pechi/kakuyu-trubu-vybrat-dlya-dymoxoda.html
- https://vseotrube.ru/ventilyatsiya-i-dymohod/dlya-pechej
- https://usamodelkina.ru/12006-dymovaja-truba-kirpichnoj-drovjanoj-pechi.html
