Как сделать колпак на трубу дымохода своими руками: чертежи и виды приспособлений

Котельное или печное отопление в доме предусматривает установку дымохода, который в большинстве случаев ведет на крышу. Обязательной частью трубы дымохода является колпак, который устанавливается на конец дымохода. Его еще называют зонтом, козырьком, флюгаркой или крышкой, которая может иметь различную форму, размер и конструкцию.

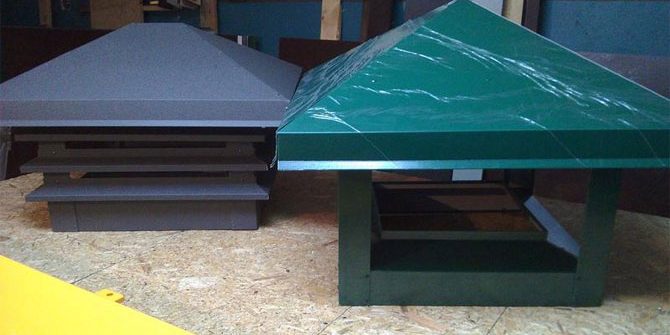

В строительных магазинах продаются готовые изделия из листовой оцинкованной стали, которые можно сразу устанавливать на оголовок дымохода. Но любой человек, обладающий минимальными навыками работы с металлом, может изготовить колпак на трубу самостоятельно.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
защита от проникновения птиц и мелких животных в дымоход;
продление срока службы кирпичной или стальной трубы;
украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
колпак может уменьшать тягу в трубе;
из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Рекомендуем ознакомиться: Виды кондиционеров для квартиры — какой лучше выбрать и правила монтажа

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Важно! Колпак из металла – не вечная конструкция. При постоянном воздействии высокой температуры и кислотных компонентов в продуктах сгорания топлива, тонкая листовая сталь быстро разрушается. В зависимости от устройства насадку на трубу приходится менять раз в несколько лет.

Принцип работы колпака

Принцип работы колпака ясен: он создает механическое препятствие атмосферной влаге, осадкам, ветру, частицам в воздухе, листьям. Форма защитного элемента обычно коническая или пирамидальная, т.е. скатная. Это обеспечивает свободное стекание воды с колпака на крышу в обход отверстия дымохода.

Для этого устройство колпака предусмотрено таким образом, чтобы диаметр колпака превышал диаметр трубы. Основание козырька – фартук-капельник — частично закрывает устье трубы, препятствуя опрокидыванию тяги.

Разновидности колпаков

Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

двускатные;
пирамидальные;
конические;
вальмовые;
шпилеобразные;
плоские.

Большинство приспособлений по внешнему виду напоминают скворечник или маленький домик без стен с крышей на небольших опорах и основанием для установки на оголовок трубы. Разные производители предлагают флюгарки с различными функциональными элементами — сетчатыми перегородками для защиты от птиц, заслонками, смотровыми окошками, дверцами.

Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

Это важно! При выборе конструкции необходимо учитывать требования безопасности. Например, высокомощные котлы с КПД более 85% нежелательно закрывать обычной конусовидной конструкцией. Лучше установить на него дефлектор или открытую насадку для свободного выхода отработанных газов.?

Для печного оборудования, работающих на твердом топливе, можно использовать колпаки практически любого типа – конические, пирамидальные, вальмовые. Важно предусмотреть дополнительную защиту от разъедающего воздействия продуктов горения на сталь, установив еще один лист из нержавейки внутри конструкции.

Рекомендуем ознакомиться: SML труба и безраструбная чугунная канализация

Как изготовить колпак своими руками?

Несмотря на ограниченный срок службы, колпаки рекомендуется изготавливать из прочной оцинкованной листовой стали. Это несложная работа, с которой может справиться любой человек с простым набором инструментов.

Предварительно нужно измерить диаметр оголовка трубы, на которую будет крепиться защитный колпак. В зависимости от выбранного типа конструкции, нужно набросать на бумаге примерный эскиз флюгарки – двускатного, конического или вальмового типа.

Необходимо придерживаться основных правил в обустройстве защитного элемента для дымохода:

верхняя часть конструкции – зонтик или крышка – должна быть больше трубы на 10 см, чтобы выступала на 5 см со всех сторон;
расстояние между оголовком трубы дымохода до грибка должно быть как минимум 10 см, в противном случае дыму и отработанным газам будет сложно выходить наружу;
наклон стенок грибка или крышки должен быть под углом от 30 до 45 градусов;
насадка должна легко надеваться на оголовок трубы, поэтому необходимо оставить зазор добавив к эскизу еще 3-4 мм.

Алгоритм изготовления флюгарки на примере простой конической конструкции на узких кронштейнах:

Перед работой с листовым металлом необходимо сделать шаблон на картоне в масштабе 1:1. Простая пирамидальная конструкция предполагает разделение лекала на 4 одинаковых треугольников, соединенных вершинами.
Буквой «d» отметьте высоту каждой вертикальной стороны треугольников, буквой «В» — длину их основания.
В чертеже должен быть предусмотрено расстояние между двумя из четырех сторон пирамиды, которые нужно будет соединить.
Для соединения сторон нужно сделать дополнительные отрезки со сгибом высотой до 15 мм, в которых просверливаются отверстия для установки заклепок.
В основании всех треугольников нужно дорисовать стороны, соответствующие форме прямоугольной насадки дымника.
Пунктиром необходимо разметить линии сгибов.
Готовое лекало следует приложить к листу оцинкованной или нержавеющей стали, и вырезать по форме с помощью ножниц или ножа по металлу.
По линиям сгибов на картоне необходимо осторожно провести лезвием, чтобы оставить продавленные следы на металлическом листе. Полученные линии будут служить ориентиром для сгибов.
С помощью дрели нужно высверлить отверстия для заклепок на двух сторонах заготовки.
Металл сгибают с помощью специального листогиба, чтобы получилась форма пирамиды. Соединяемые детали конструкции фиксируют заклепками.
Верхняя защитная часть готова. Теперь нужно изготовить кронштейны из металлических пластин и приварить их к грибку. На место сварки наносится грунтовка, а колпак покрывают антикоррозийной краской. Готовые ножки конструкции крепят к металлическому основанию, которое предварительно изготавливают из пластин металла по диаметру оголовка трубы.

Рекомендуем ознакомиться: Что такое и правила монтажа коаксиального дымохода для котла

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Виды и конструкции колпаков

Дефлекторы и колпаки для сборных дымоходов промышленного изготовления имеют схожую форму и отличаются только размерами, которые обусловлены внутренним диаметром трубы. Дымники, изготовленные своими руками или на заказ, могут иметь совершенно разную форму и внешний вид.

Особым разнообразием и простором для фантазии отличаются колпаки для кирпичных труб. По форме они могут быть совершенно любыми. Авторские дымники являют собой настоящие произведения искусства, их украшают ковкой, флюгерами и декором.

Среди наиболее популярных форм колпаков можно назвать:

двускатный;
вальмовый;
конусовидный;
шатровый;
шпилеобразный;
с плоской крышей.

Металл, из которого делают дымники, также может быть разным, но он должен обладать стойкостью к коррозии и не терять внешнего вида при осаждении копоти от дыма. Наиболее долговечный материал — нержавеющая сталь, но она плохо поддается обработке. Можно сделать дымник из меди, со временем он покроется благородной патиной и будет выглядеть эксклюзивно и дорого.

Чаще всего колпак на дымоход делают своими руками из тонкой оцинкованной стали. Этот материал также долговечен, при этом дешев, легко гнется по шаблону и соединяется на заклепки. Можно использовать также кровельную жесть, покрытую полимерной термостойкой краской, особенно удачно такие колпаки смотрятся в сочетании с крышей, покрытой металлочерепицей или профлистом схожего цвета.

Сделать колпак для трубы своими руками можно по готовым чертежам, представленным ниже. Технология изготовления подробно описана в видео.

Видео: как сделать дымник и колпак своими руками

Простой колпак на кирпичный дымоход

Дымник для кирпичной трубы квадратного или прямоугольного сечения легко сделать своими руками из оцинкованной жести толщиной 0,6-0,8 мм. Его крыша имеет вид пирамиды и вырезается по эскизу из цельного куска металла, поэтому его изготовление не занимает много времени.

Изготовление колпака начинают с измерения трубы и определения размеров, указанных на эскизе. Размер «а» равен внешнему размеру кирпичной трубы, а размер «А» необходимо взять на 10-15 см больше для защиты от косого дождя и снега. Аналогично определяют размеры «b» и «B». Высоту «h» принимают равной половине большей из сторон. Проставляют эти размеры на чертеже.

По приведенной на рисунке формуле определяют размер «d» и строят выкройку будущего колпака в масштабе 1:1 на плотной бумаге или картоне. Вырезают выкройку, прикладывают ее к листу металла и обводят тонким маркером или чертилкой.

Используя ножницы по металлу, вырезают заготовку из оцинковки. Высверливают в указанном месте отверстия под заклепки. С помощью деревянного бруска и резинового молотка сгибают заготовку по линиям и придают ей форму колпака. Соединяют стык с помощью заклепок.

Далее нужно изготовить основание, которое надевают на печную трубу, и ножки, соединяющие крышу колпака с основанием. Основание можно сделать из металлического уголка или той же жести, нарезав ее на полосы шириной 8-10 см и согнув из них уголок. Собирают такое основание тоже на заклепки.

Ножки делают из обрезков таким образом, чтобы расстояние между основанием и крышей колпака было не менее 8-12 см. Это обеспечит свободный выход дыма, но предохранит от попадания мусора. Их количество зависит от размеров трубы и колпака. Ножки крепят к крыше дымника и основанию с помощью заклепок.

Колпак надевают на трубу. Он должен насаживаться плотно, без зазоров, и крепко держаться на трубе. Если наблюдается его подвижность при порывах ветра, можно закрепить его на глиняный раствор.

Видео: как сделать конусный колпак

Дефлектор ЦАГИ — чертежи и технология

Одна из популярных конструкций для дымовых и вентиляционных труб — оголовок, изобретенный Центральным аэрогидродинамическим институтом, получивший название дефлектор ЦАГИ. Он не только защищает трубу от попадания влаги и мусора, но и предотвращает опрокидование тяги при сильном ветре.

Дефлектор ЦАГИ устанавливают на трубу круглого сечения, его размеры зависят от внутреннего диаметра дымового канала. В таблице приведены необходимые для изготовления размеры.

Сделать дефлектор можно как из тонкой нержавейки, так и из кровельной жести. Технология изготовления в целом похожа на сборку простого колпака.

По указанным в таблице размерам выполняют чертеж в натуральную величину и переносят его на металл.
Вырезают заготовки и соединяют отдельные элементы: диффузор, конус верхнего колпака и внутреннюю трубу.
С помощью заклепок соединяют их.
Устанавливают на трубу внатяг.

Видео: подробная технология изготовления дефлектора ЦАГИ

Дефлектор Григоровича

Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

дефлектора в форме усеченного конуса;
колпака, предохраняющего трубу от осадков;
обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Технология изготовления и монтажа:

По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

</index>Поделиться:

Колпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

Содержание

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

защищает дымоход от внешней факторов: дождя, снега и ветра;
выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

типом канала;
диаметром отверстия.

Основываясь на этих показателях, подбирают:

выполненный из хрома и никеля колпак, если дом отапливается газом;
съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
дымник не даёт попадать внутри мелкому мусору;
сетчатая конструкция обеспечивает защиту от гнездования птиц;
такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
углы наклона скатов должны варьироваться от 30 до 45 градусов;
от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

вращающийся флюгер;
дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла, толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

высота=1,6−1,7 x диаметр;
ширина диффузора=1,2−1,3 x диаметр;
ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Разрушительное воздействие перепадов температуры, резких порывов ветра и различных видов осадков может привести к ухудшению работы отопительной системы в частном доме. Это происходит из-за проникновения в трубу частиц разрушенного кирпича, цементного раствора и другого возможного мусора. Попадая в систему отвода дыма, они затрудняют процесс воздухообмена. Наблюдается накопление продуктов сгорания топлива (сажи), а дым начинает проникать в жилые помещения. Все эти последствия можно предупредить, установив колпак на дымоход.

Назначение устройства

Приспособление имеет много названий, что свидетельствует о его важности для нормального функционирования системы отопления. Техническим наименованием колпака на трубу дымохода считается слово дефлектор. Еще он известен под именами: дымник, козырек на дымоход, флюгарка. Его роль состоит в следующем:

защита элементов отопительной системы от неблагоприятных факторов;
увеличение тяги в среднем до 20%;
придание общей завершенности строению.

Некоторые конструкционные особенности дефлектора обеспечивают трубе дополнительную степень устойчивости при сильном ветре.

Виды

За время существования разработаны различные конструкции колпаков. Они отличаются размером, стилем выполнения и материалом. Чаще всего встречаются следующие типы:

Стандартная флюгарка. Конструкция представляет собой зонтик по форме, напоминающий пирамиду. Установка осуществляется при помощи кронштейнов, которые закреплены на фартуке.
Флюгарка с четырьмя скатами. Ее устройство выполнено наподобие вальмовой крыши. Подходит для кирпичных труб прямоугольной формы.
Изделие с полукруглым зонтиком. Обладает высокими декоративными свойствами, но не может похвастаться хорошей тягой.
Плоская флюгарка. Ее применение уместно для сооружений, выполненных в стиле модерн или минимализм. Колпак на специальную трубу подобного типа испытывает большие нагрузки в период снегопадов. Это приводит к деформации держателей.
Круглая флюгарка с коническим зонтиком. Ее устанавливают на трубах с поперечным сечением в виде окружности. Капельник в конструкцию не входит.

Для улучшения характеристик устройства снабжаются дополнительными элементами: заслонками, дверками, двухуровневыми крышами. Это не всегда оправдано. Усложненная конструкция может вызвать вибрацию и появление посторонних звуков.

Используемые материалы

К металлу, из которого выполняют козырек на трубу дымохода, предъявляется ряд требований: антикоррозионная стойкость и сохранение декоративного вида во время эксплуатации. Их соблюдение обеспечит длительный срок службы защитной конструкции:

Нержавеющая сталь. Материал отвечает всем требованиям, но возникают проблемы с обработкой в процессе изготовления.
Медь. С годами изделие приобретет налет благородства в виде слоя патины, что увеличивает декоративные характеристики и защищает металл в дальнейшем от воздействия неблагоприятных факторов.
Оцинкованная сталь. Если делать колпак своими руками, то это лучший вариант. Материал легко поддается обработке, имеет достаточный срок службы и невысокую стоимость. Его недостатком является быстрая потеря металлического блеска.
Стальная жесть с покрытием из термостойкой краски. Лучший выбор для дома с крышей из металлочерепицы или профлиста близкого цвета. Стоимость материала несколько выше, чем у предыдущего вида.

Общие элементы конструкции

Независимо от формы и размера трубы все дефлекторы включают несколько основных деталей:

зонтик предохраняет дымоход от попадания дождя и снега, природного мусора и пернатых обитателей;
фартук необходим для защиты трубы квадратной или прямоугольной формы от капель, которые отлетают от зонтика;
кронштейны служат для соединения частей колпака между собой и крепления всего изделия к дымоходу.

Правила выбора

Решение вопроса о конструкции колпака зависит от типа отопительного прибора и материала дымохода:

Для печи и дымохода из кирпича лучшим выбором считается дефлектор, который создаст разрежение в верхней части трубы и обеспечит подсос воздуха из топки. Примером устройства является дефлектор Григоровича.
При использовании котлов, работающих на твердом топливе, решающим фактором становится высота трубы. Без усиления тяги эта величина может достигать 8 м. Это создает трудности при монтаже. Дефлектор позволяет уменьшить значение на 15–25%. Рекомендуют использовать дефлектор любой подходящей формы. В случае пиролизного котла ставят колпак с открытым соплом, изготовленный промышленным способом. Это обеспечит полноценный выход дыма и убережет от отравления продуктами горения.
Для котлов, работающих на газовом и дизельном топливе, подойдут колпаки с открытым соплом. Благодаря тому, что подобные устройства имеют принудительную тягу, в дополнительном разрежении с помощью дефлектора нет необходимости.

Инструменты

Чтобы сделать колпак на дымоход своими руками потребуются следующие инструменты:

ножницы по металлу;
кронштейногиб;
маркер;
линейка или рулетка;
картон;
электродрель;
сварочный аппарат.

Этапы изготовления

Если принято решение создать колпак на трубу дымохода своими руками, то для выполнения чертежа проводят необходимые замеры. При этом учитывают, что зонт обязан закрыть трубу с небольшим запасом по краям в полсантиметра. При наличии выступа на дымоходе, подразумевается, что он тоже нуждается в защите, а также будет служить в качестве опоры. Для навершия делают отдельную схему. Его форма зависит от геометрии трубы. Для сечения в виде квадрата или окружности подойдет круглый вариант, прямоугольник удобнее закрыть четырехскатным навершием. Чтобы сделать колпак на специальную трубу дымохода самостоятельно используют оцинкованный металл с толщиной 0,5 мм. Самый простой имеет вид пирамиды. Он выполняется из цельного листа, и работа не занимает много времени. После всех замеров рисуют чертеж и вносят в него необходимые коррективы. Прежде чем работать с металлом, рекомендуют создать выкройку на картоне в натуральную величину. Примерив свой вариант, приступают к разметке на выбранном материале с помощью маркера. Вырезают заготовку зонта и начинают выполнять сгибы от центра к углам и по основанию. Там, где планируется произвести скрепление отдельных элементов, просверливаются 3 отверстия с шагом в интервале от 15 до 20 см. Соединение выполняют при помощи заклепок. Важно следить, чтобы конструкция сохраняла выбранную форму без прекосов и деформации. Подобные действия выполняют при изготовлении фартука, последовательно проходя через все этапы. Вырезают кронштейны требуемой длины и приваривают к фартуку и зонтику. Место сварки покрывают специальной грунтовкой. Расстояние между основанием и крышей колпака должно находиться в пределах от 8 до 12 см. Такой зазор справится с отведением дыма и защитит от проникновения посторонних предметов. Поверхность колпака обрабатывают средством с антикоррозийным эффектом и краской в 2 слоя. Оставляют до полного высыхания, обычно 1–2 дня. Колпак надевают на трубу. Если прилегание неплотное, то дополнительно закрепляют его на глиняном растворе. Важно учитывать пропорции конструкции: большая высота приведет к значительному весу и неустойчивости, а слишком малая плохо справится с дымоотведением. Решить вопрос, как сделать колпак, под силу человеку, обладающему некоторыми навыками слесарной работы. Простые виды не потребуют много времени и материальных затрат. Изделие из оцинкованного металла прослужит примерно 10 лет. Усилить декоративные качества поможет покраска термостойким составом черного цвета. В этом случае сажа и копоть не испортят внешний вид. Если есть желание установить дефлектор из меди или нержавеющей стали, то стоит обратить внимание на модели, представленные в специализированных отделах строительных супермаркетов.

Дымник на трубу – разновидность доборных элементов кровельного покрытия, которые представляют собой дополнительные части, необходимые для нормального функционирования кровли. К подобным элементам также относятся снегозадержатели, флюгеры, вентиляционные выходы, водостоки и цокольные дефлекторы. Каждый из элементов выполняет не только декоративную функцию, поэтому на кровле без них не обойтись. То же касается и дымника – элемента, который обязательно должен быть установлен на верхушке трубы.

Советуем изучить про водосточную систему кровли подробнее: «Организованный или неорганизованный водосток для дома – какой выбрать и почему».

Как выглядит дымник на трубу: конструкция и размеры

Современные дымники на кирпичные трубы имеют множество разных названий. Их часто именуют колпаками, зонтиками или флюгарками. Последние изначально предназначались для установки флюгера – устройства, поворачивающегося под действием ветра. Издалека дымники выглядят как маленькие крыши. Чаще всего в плане они имеют квадратную или прямоугольную форму.

Конструкция классического дымника на трубу

Размеры дымника на кирпичную трубу зависят от ее габаритов. Специалисты отмечают, что правильный колпак должен полностью закрывать дымоход. Это значит, что по периметру дымник должен выступать за пределы трубы.

Размеры дымника на трубу определяются типом кладки дымохода, поскольку от нее зависят габариты сечения. По количеству и размеру кирпичей можно вычислить параметры самой трубы и по ним подобрать подходящий колпак.

Варианты кладки кирпичной трубы с размерами

Для безопасной эксплуатации кровли советуем изучить подробнее: «Расчет количества снегозадержателей на крышу».

Где можно использовать дымник

При обустройстве домашних печей. Дымник подходит для домов, отапливаемых дровами или торфом, но здесь необходимо дополнительно позаботиться об установке искроулавливателей. Они изготавливаются из нержавеющей стали и выполняются в виде сетки с ячейками 5х5 или 6х6 мм.
Для установки каминов.
При монтаже котлов отопления. Дымники для труб газохода имеют специальное вентиляционное отверстие, обеспечивающее свободный выход продуктов горения.
При оборудовании дома системой вентиляции. В таком случае колпак служит оголовком вентиляционных труб. Он усиливает тягу и повышает эффективность естественной вентиляции жилища.

Обратите внимание: искроулавливатели также необходимы, если при строительстве кровли использовались гонт, дранка, тростник или прочие горючие материалы.

Дымники на нескольких трубах

Отличия от флюгарки, зонта, оголовка и колпака

Функционально перечисленные элементы и дымник представляют собой абсолютно разные устройства. Их часто путают из-за похожего внешнего вида. Но в их функциях есть некоторые различия:

Флюгарка. Представляет собой особую конструкцию, которая способна вращаться. За счет таких движений флюгарка разгоняет воздух около трубы, не давая попадать ему внутрь и усиливая вывод дыма из трубы.
Зонт. Внешне представляет собой колпак конусообразной формы. Применяется только в целях защиты от дождя и снега, предназначен для квадратных и круглых труб.
Оголовок. Так называют комплекс всех элементов, устанавливаемых сверху на трубу для ее защиты. Это могут быть и дымники, и колпаки, и обшивка.
Колпак. На него крепятся кронштейны, к которым затем фиксируют защитные элементы. Колпак украшает и защищает саму горловину трубы.

Функции дымника для трубы

Дымник не дает горячему воздуху попасть обратно в трубу и препятствует появлению на дымоходе сосулек и наледи. При установке на вентиляционные каналы устройство обеспечивает интенсивный воздухообмен. Какие еще задачи выполняет дымник:

Обеспечивает защиту от попадания дождя, града и снега. Большое количество влаги может буквально «запереть» тягу.
Защищает кирпичную трубу от разрушения из-за воздействия осадков. Для этого колпак оснащают канавками для отведения конденсата, образующегося на поверхности металла из-за контакта с горячим дымом или воздухом, если дымник установлен на вентканал.
Исключает попадание в дымоход посторонних предметов, а также мелких животных или птиц, часто плетущих в таких местах свои гнезда.
Увеличивает тягу. Для этого используются как обычные колпаки, так и специальные дефлекторы (аэродинамические колпаки). Они позволяют увеличить тягу примерно на 20%.

Не стоит преуменьшать и декоративную функцию дымников. Они помогают сделать завершенным облик трубы и дома в целом, дополняя оформление кровли.

Необычный дымник на трубу

Обратите внимание: дымник имеет очень важное значение в обеспечении безопасности вашего жилища. Из-за попадания в трубу посторонних предметов свободный поток воздуха прекращается, что приводит к распространению дыма и угарного газа внутри помещений. Это чревато серьезным отравлением организма и даже более печальными последствиями.

Как работает дефлектор

Дефлектор – это аэродинамическое устройство, которое работает за счет эффекта Бернулли, известного в области аэродинамики. Колпак сверху дымохода разделяет воздушный поток и тем самым создает вихревые потоки. В результате возле выхода из трубы создается зона с пониженным давлением, а воздух всегда стремится из области с высоким давлением в область с низким. В результате и происходит увеличение тяги.

Конструктивно дефлекторы представляют собой 2 цилиндра: верхний в форме усеченного конуса и нижний. Дым в зависимости от направления ветра выходит в верхний или нижний канал. Сверху дефлектор также защищен колпаком.

Обратите внимание: увеличению тяги способствует даже обычный колпак. Но дефлекторы, будучи специально разработанными для увеличения тяги, дают более значительный эффект.

Разновидности дымников для трубы

По фото дымников на кирпичные трубы можно увидеть, что эти аксессуары могут иметь разную форму:

шатровую,
двух- или четырехскатную,
плоскую,
полуцилиндрическую,
шпилевидную,
четырех- или многощипцовую.

Важно: плоские дымники рационально использовать в теплом климате, где нет осадков в виде снега. Такие колпаки больше подходят для установки на плоские крыши.

Разновидности дымника на трубу

Еще дымники различаются по общей конфигурации. На рынке встречаются такие колпаки:

Стандартные. Традиционно состоят из самого колпака и элемента юбки, который необходим для крепления. Подходят практически для всех дымоходов, в том числе фальштруб, поэтому используются чаще остальных видов.
С защитной решеткой. От предыдущих моделей отличаются наличием металлической сетки. Подходит, если камин или печь используется очень редко. В таком случае решетка защитит трубу от птиц, которые могут свить в ней гнездо, а еще от попадания мусора.
С откидной крышкой. Облегчает процесс чистки дымохода от сажи и ремонт трубы.
С усиленной тягой. Для увеличения тяги устройство может быть дополнено двойной крышкой или функцией принудительной вытяжкой. Подобные дымники устанавливают там, где требуется усиленный вывод отработанного воздуха.

Распространенные модели дымников

Универсальная скатная.

Скатный дымник – наиболее распространенный и простой вариант, подходящий как для дымоходов, так и для труб вентиляции.

Универсальный дымник

С выпуском для камина или дымохода котельной.

Имеет открытое исполнение с дополнительным свободным выходом для отработанных газов.

Колпак с выпуском для камина или дымохода котельной

С закрытым выпуском для камина или дымохода.

В отличие от предыдущего варианта имеет закрытый свободный выпуск для отработанных газов. Подходит для установки на трубы котельных.

Флюгер с закрытым выпуском

Щипцовой формы.

Щипцовый дымник очень оригинально выглядит. Подойдет для трубы барбекю или летней кухни, для каминных и печных дымоходов квадратного сечения. Кроме интересного дизайна, характеризуется хорошей способностью к сквозному проветриванию.

Дымник щипцовой формы

С полукруглым навершием.

Верхняя часть флюгарки изготавливается из листа металла, который был подвергнут изгибу для получения формы полуцилиндра. Такая конфигурация обеспечивает максимальное сквозное проветривание по периметру и с торцов. Хорошо подходит для труб, прямоугольных в плане.

Угловой дымник

Пагода.

Одна из самых изысканных и привлекательных форм с изогнутыми радиальными гранями. Особенно актуальна при наличии другого кровельного декора.

Дымник-пагода

Готика.

Отлично дополняет крыши, на которых есть шпили или башни.

Дымник-готика

Аэрационная, или двухуровневая.

Это актуальное решение для труб с проблемной тягой. За счет второго яруса флюгарка обеспечивает дыму дополнительный подпор под колпаком, а благодаря сквозному проветриванию отработанные газы легко удаляются из трубы.

Аэрационный дымник

Особая разновидность – дымник-флюгер

Одна из разновидностей дымника – флюгарка, которая кроме колпака еще оснащена верхушкой в виде плоского элемента, изготовленного из тонкого металла. Декоративный элемент флюгер не только показывает направление ветра, но и увеличивает тягу за счет того, что направляет дым в подветренную сторону.

Флюгер крутится за счет подшипника, который периодически требует смазки. Будучи декоративным, элемент может изготавливаться в самых разных видах – в форме головы орла, дракона или сокола и пр.

Принцип работы флюгера

Виды дымников по материалу изготовления

В зависимости от материала существуют такие виды дымников:

Медные. Имеют длительный срок службы (около 50 лет), в течение которого сохраняют свой первоначальный внешний вид. Со временем медь покрывается патиной, становясь похожей на старинные изделия.
Стальные. Не слишком долговечны – при правильной установке и регулярном уходе прослужат около 10 лет.
Из нержавеющей стали. Более долговечные, нежели стальные. Их срок службы достигает 30 лет.
Из сплава цинка и титана. Такие же долговечные, как медные. Служат на протяжении 50 лет.

Самыми функциональными считают медные колпаки, но здесь важно помнить, что при контакте с другими металлами медь начинается активно окисляться, из-за чего со временем разрушается. Чтобы это предотвратить, необходимо использовать крепеж, полностью или хотя бы частично изготовленный из меди.

Особую группу составляют кованые дымники на трубу. У них особенно ярко выражена декоративная функция. Такие изделия чаще выпускаются штучно, в том числе по индивидуальному дизайну или личным эскизам заказчика. Чтобы элемент вписывался в архитектуру дома, необходимо, чтобы ковка имела узор, схожий с узором на калитке, воротах или заборе.

На заметку: если планируется отапливать дом с использованием дров, лучше устанавливать неокрашенный дымник. Под действием высоких температур окрашенная сталь очень быстро потускнет и покроется слоем копоти.

Советы по выбору правильного дымника

Выбирая дымник на трубу дымохода, в первую очередь необходимо учитывать не эстетику, а функциональность аксессуара. Здесь будут полезны следующие советы:

Для регионов с большим количеством снега зимой подходит дымник в форме маленькой вальцевой крыши с большим уклоном. С такой конструкции снег сходит очень легко.
В поясах с холодным климатом рациональнее устанавливать дымники волновой гибки. Скат кровли должен иметь уклон не менее 40°.
Колпак необходимо выбирать с учетом его формы. Для круглых подходят круглые зонты, для прямоугольных и квадратных – в виде маленьких скатных крыш.
Для дымовых труб высотой до 5 м больше подходят колпаки из жаропрочных материалов: нержавеющей стали или меди. Они устойчивы к окислению, поэтому прослужат дольше.

Обратите внимание: дымники на дымоходы-сэндвичи должны быть оснащены специальной юбкой, которая будет накрывать утеплитель.

Особенности монтажа дымника на трубу

При монтаже дымника очень важно обеспечить его надежное крепление, поскольку он должен выдерживать сильные порывы ветра. Если колпак сдует, то в лучшем случае он повредит кровлю, а в худшем – приведет к травмированию жильцов или прохожих, поскольку сама конструкция достаточно тяжелая.

Для крепления можно использовать:

Саморезы и дюбели – для трубы из облегченного кирпича.
Анкеры – для колпака большой массы.

Дымник фиксируют к самому верхнему ряду кирпичей. На первом этапе необходимо подготовить отверстия под саморезы или анкеры. Их штробят непосредственно в цементных швах кладки. Лучше делать это по предварительно выполненной разметке. Когда отверстия будут готовы, можно крепить сам колпак. Перед помещением внутрь дюбели рекомендуют обмакнуть в цементный раствор – так они будут зафиксированы более надежно. После установки дюбелей остается только закрепить элемент саморезами.

Схема установки флюгера на трубу

В заключение

Дымник на трубу играет важную роль в безопасной и эффективной эксплуатации печных, каминных и труб котлов отопления. Еще этот элемент служит дополнительным украшением кровли. Исходя из функций аксессуара, при выборе необходимо учитывать конструкцию, размеры и внешний вид. Установить дымник очень просто – для этого нужны лишь саморезы или анкеры. Технология монтажа не вызывает затруднений, поэтому с ним можно справиться самостоятельно.

Используемые источники:

https://infotruby.ru/primenenie/kolpak-dlya-dymohoda
https://gidpopechkam.ru/dymoxody/kolpak-na-trubu.html
https://planken.guru/otdelka-i-montazh-fasadov/kolpak-na-trubu-dymohoda-kak-sdelat-svoimi-rukami-chertezhi.html
https://idachi.ru/stroitelstvo-i-remont/dymohody/kolpak-na-trubu-dymohoda.html
https://alfakrov.com/blog/sovety_pokupatelyam/dymnik_na_trubu_dymokhoda_vse_raznovidnosti_sovety_po_vyboru_materiala_i_konstruktsii_instruktsiya_p/

Дымники на кирпичные трубы: для чего необходимы и где могут использоваться
