Дренаж вокруг дома: 6 видов + инструкция (как сделать своими руками)

Дренаж – инженерная система, предназначенная для сбора и отведения лишней воды с поверхности земли и более глубоких слоев почвы. Состоит из каналов, желобов, перфорированных труб, смотровых и коллекторных колодцев, скважин.

Прокладка дрен – необходимая часть работ при строительстве в зонах с высоким уровнем грунтовых вод, большим количеством сезонных осадков, на заболоченных низинах. В статье освещены основные этапы и правила монтажа дренажных труб, которые помогут застройщику эффективно осушить участок и территорию вокруг дома.

Назначение дренажных труб

Повышенная влажность почвы негативно сказывается на строительных конструкциях, прежде всего фундаментах зданий. Под воздействием воды и колебаний температуры основание быстро разрушается, возникают трещины на цоколе и стенах. Затопление садового участка может стать причиной гибели растений, порчи сооружений хозяйственно-бытового назначения.

Чтобы снизить влияние паводков, осадков или грунтовых вод, владельцы участков проводят укладку дренажных труб своими руками. Своевременный водоотвод устраняет причину зимнего морозного пучения, в результате которого разрушаются фундаменты, отмостка и дорожки. В подвалах или погребах уменьшается влажность воздуха, исчезают пятна плесени. Стенки подземных сооружений в холодный период не промерзают.

Осушение болотистой почвы на приусадебном участке приводит к более раннему ее прогреву. Это благоприятно сказывается на росте растений, увеличивается урожай. Садоводами замечено, что вредителей культур и комаров становится меньше. Площадки, дорожки и другие элементы ландшафтного дизайна на сухом устойчивом грунте служат дольше.

Дренажные трубы широко применяются в промышленном и гражданском строительстве при осушении котлованов, прокладке автомобильных дорог, в мелиорации.

Принцип работы дренажной системы

Дренаж – разветвленная сеть из дрен и колодцев на поверхности земли или в ее толще. Вода стекает в желоба или фильтруется из прилегающей почвы перфорированными трубами, окруженными слоем дренирующего материала. Элементы системы соединяются со сборными коллекторами, куда влага стекает самотеком или перекачивается насосом.

Чтобы жидкость стремилась в колодцы, трубы укладывают с уклоном. Накопившаяся в сборных емкостях вода удаляется разными способами:

• просачивается в почву;
• перемещается, следуя естественному рельефу, в самую низкую точку участка или водоем;
• откачивается насосом на орошение;
• удаляется в канализацию или ассенизаторскую машину.

Помимо этого, для отвода грунтовых вод пробуривают понизительные скважины до слоя дренирующих пород или устраивают общие сточные канавы на несколько участков.

Виды дренажа и конструктивные особенности

По характеру сбора воды различают поверхностную и глубинную дренажную систему. В случае, когда почва слабопроницаемая, а грунтовые воды расположены глубже 3 м, применяют первый вид осушения. В низменностях, при высоком залегании влаги на участке с глинистыми породами или близости водоема используют сразу оба варианта.

Поверхностный дренаж

Предназначен для сбора с территории, прилегающей к дому, верховодки – дождевой или талой воды. Стекающая с крыши, отмостки и дорожек жидкость попадает в оборудованные канавки или колодцы, не увлажняет примыкающие к фундаменту слои почвы.

Поверхностное дренирование устраивают в виде:

• линейной системы – сети неглубоких каналов, проложенных вдоль стен здания по периметру, закрытых сверху решетками или без них;
• точечного дренажа – открытых или закрытых водосборных коллекторов, расположенных возле водостоков, стен подвалов, подпорных стенок, террас.

Поверхностный дренаж выполняют из труб, лотков, пескоуловителей, дождеприемников, надстроек и заглушек. На смену бетонных и металлических конструкций пришли легкие и прочные пластиковые профили. Их укладывают в канавки с уклоном на подготовленное основание, защищают решетками.

Глубинные дренажные системы

При помощи глубинного дренажа осушают низинные участки с выходом грунтовых вод на поверхность, склонные к переувлажнению глинистые, суглинистые почвы, торфяники, сапропели, а также прилегающие к водоему территории. Устройство подземного водоотведения более сложное и трудоемкое, иногда выполняется в несколько уровней.

В малоэтажном строительстве наиболее часто применяют подземные системы водопонижения:

• горизонтальные – дренажные трубы прокладывают с уклоном в траншеях, соединяют с водосборными колодцами и засыпают сверху землей;
• вертикальные – пробуривают понизительные скважины или выкапывают колодцы глубиной 20-50 м, из которых вода уходит в нижний водопроницаемый слой или откачивается насосом;
• комбинированные – сочетают горизонтальную укладку труб и отведение воды через вертикальные водопоглощающие сооружения.

В зависимости от почвенных условий, рельефа и поставленных задач применяют различные конструктивные формы дренажа:

• кольцевой – для защиты группы зданий на песчаных грунтах;
• пристенный – для отвода влаги от фундамента здания при высоком УГВ на глинистой почве;
• пластовый – для вывода межпластовых вод в чашу под основанием сооружения, заполненную дренирующими материалами.

При устройстве поверхностного и глубинного водоотведения желательно предусмотреть естественное стекание жидкости в колодцы или скважины. Если этого достичь невозможно, используют дренажные насосы, перекачивающие стоки в нужную точку.

Технические требования к размещению дренажной системы

Инженерные системы для отвода воды проектируют согласно требованиям СНиП 2.06.15-85, 2.06.03-85. Нормативы регламентируют расположение дрен, приемников воды, соединительных узлов, смотровых колодцев.

Размещение элементов системы согласно строительных норм:

• Водосборные коллекторы – в нижних точках участка;
• Дренажные колодцы – на поворотах каналов и через каждые 20 м.
• Минимальный уклон труб – 2 см на 1 метр в глинистых, 3 см в песчаных грунтах.

Важно! Наиболее часто в малоэтажном строительстве применяют водоводы диаметром 110-160 мм.

Чтобы работы по осушению участка не привели к обратным результатам, необходимо определить:

• глубину заложения дренажной трубы;
• оптимальный уклон дрен;
• количество и места расположения колодцев;
• способ удаления воды — в сточную канаву, водоем, канализацию, ассенизаторскую машину или на орошение.

Трубопроводы для поверхностного водоотведения закладывают на глубину до 1 метра. Располагают их вдоль дорожек, площадок, водостоков. Ливневку нельзя совмещать с подземным дренажом. В случае сильных затяжных дождей или таянья снега система может не выдержать многократного увеличения объема жидкости. При переполнении общего канала вода поступает обратно в дренаж. Это вызывает переувлажнение и размывание глубоких слоев грунта. Как следствие – усиление сил морозного пучения зимой, разрушение отмостки, повреждение фундамента.

Для устройства подземного пристенного дренажа рассчитывают:

1. Глубину укладки. Чтобы вода в просвете трубы, превратившись в лед, не разорвала стенки, каналы прокладывают ниже точки промерзания грунта. Ее координаты определяют по СП 131.13330.2012 или таблице в интернете. К величине добавляют высоту щебеночной подушки 40 см.
2. Заложение подошвы фундамента. Если основание – мелкозаглубленная лента, глубину укладки принимают по расчету из пункта №1. В остальных случаях дренаж располагают ниже уровня конструкции на 30-50 см.

После расчета параметров дренажной системы и выполнения подробного чертежа, определяют расход основных материалов — труб, фитингов, колодцев, геотекстиля, щебня для отсыпки.

Параметры выбора дренажных труб

Для осушения территорий применяют дрены из различных материалов:

• керамики;
• металла;
• асбестоцемента;
• бетона;
• хризотилцемента;
• полимеров – полиэтилена, полипропилена, ПВХ.

Наибольшей популярностью в частном строительстве пользуются пластиковые изделия. Они прочные, легкие, не подвержены коррозии. Установку дренажных труб можно выполнить самостоятельно. При правильной эксплуатации профили служат до 50 лет.

При выборе труб основными являются критерии:

• класс кольцевой жесткости – чем он выше, тем глубже можно уложить изделие;
• объем отводимой жидкости – поток должен проходить свободно;
• наличие фильтрующего чехла – если он отсутствует, защиту от заиливания нужно выполнить при монтаже самостоятельно.

Полимерный дренаж выпускают в виде однослойных и двухслойных перфорированных труб. Они различаются по характеристикам и цене. Последние – в 2-2,5 дороже.

Однослойные представляют собой изделия из полиэтилена низкого давления ПНД. Поскольку они не отличаются высокой жесткостью – класс SN4, их укладывают в траншеи глубиной до 2,5 м.

Двухслойные дрены гораздо прочнее. Изготавливаются из 2 слоев полиэтилена – низкого ПНД и высокого давления ПВД. Изделия характеризуются большей жесткостью – SN6. Трубы можно заглублять до 5-6 метров.

Для предотвращения заиливания отверстий используют чехлы из геотекстиля или кокосового волокна. Фильтры пропускают воду, но задерживают мусор, частицы земли или песка.

Альтернативный вариант устройства дренажа без щебеночной подушки – укладка трубы с фильтрационным слоем из пенополистирола. Изделия можно монтировать в каналы без засыпки нерудными материалами. Их роль выполняют мелкие полимерные шарики.

Гибкие трубы сворачивают в бухты и продают метражом, негнущиеся – выпускают в отрезках. Перфорация на дренах располагается по всей поверхности или на ее части, представляет собой щелевые отверстия для проникновения воды из окружающей почвы. Сплошные неперфорированные изделия используют для отведения собранной воды за пределы участка.

Внутренняя поверхность может быть гофрированной или гладкой. В первом случае труба эластичная и легко сворачивается в бухты. При монтаже угловых участков профиль сгибается без применения стыковочных элементов.

Трубы с гладким внутренним слоем не гнутся. Они более твердые – класс изделий SN8 или SN16. Их можно укладывать на глубину от 6 м. Выпускаются отрезками по 6-12 м с раструбами или без них. Дополнительно комплектуются соединительными деталями.

Монтаж дренажной системы

Чтобы снизить риск подтопления грунтовыми, дождевыми или паводковыми водами, нужно знать, как правильно на своем участке уложить дренажную трубу. Для этого потребуются материалы:

• щебень, гравий, песок для подушки;
• геотекстиль для фильтрации стоков;
• фитинги для сборки системы;
• лопаты, тачки и другой инвентарь для производства работ.

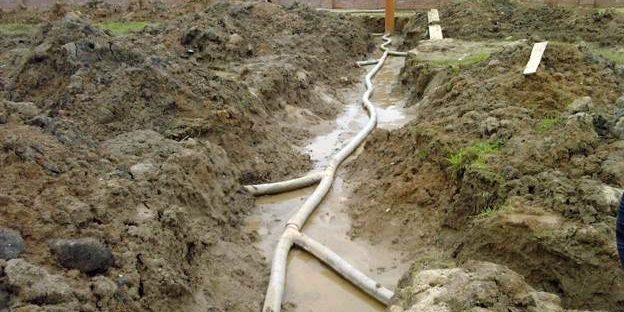

Технология самостоятельной укладки дренажной трубы включает:

• Подготовку каналов. В период с наименьшим количеством осадков размечают трассу, применяя колышки и шнуры. Выкапывают траншеи нужной глубины ручным инструментом или с помощью строительных машин. Соблюдают уклон в сторону водосборника не менее 2 см на 1 м. Стенки должны быть вертикальными. К ним впоследствии крепится геотекстиль.
• Устройство уширений пол коллекторы в местах, соответствующих проекту. Их диаметр должен превышать размер канала на 20-30 см.
• Подсыпку дна траншеи песком слоем 15-20 см.
• Укладку геотекстиля и закрепление полотнищ на стенках котлована.

• Засыпку трассы щебнем толщиной 30 см. По оси устраивают углубление.
• Монтаж дренажной трубы. Стыкуют хомутами, муфтами, отводами, тройниками, крестовинами. Можно использовать канализационные фитинги соответствующего диаметра.
• Контроль отклонения дренирующей трубы с помощью натянутого шнура и строительного уровня.
• Обсыпку водовода щебнем.
• Укладку полотнищ геотекстиля внахлест поверх засыпки.
• Установку ревизионных колодцев делают в уширения, подключение к системе –муфтами, переходниками.
• Засыпку полости между коллектором и стенкой траншеи щебнем, керамзитом, пенопластом. Это убережет ревизию от промерзания.

Дренажную трубу выводят в сточную канаву, водоем, колодец. Траншею нужно засыпать песком или закопать. Если изделия уже содержат оболочку из фильтрационного материала, их укладывают на щебеночную подушку без геотекстильной подложки. Полипропиленовые профили соединяют сваркой, для ПВХ можно использовать клей.

Типичные ошибки

Устройство дренажной системы не приведет к ожидаемому результату, если при расчете и монтаже были совершены ошибки:

• не выдержан уклон в сторону водосборных колодцев;
• заглубление труб недостаточно;
• выбран слишком маленький диаметр дрен или вид перфорации, не соответствующий типу грунта;
• нет щебеночной подсыпки, не проложен геотекстиль;
• количество водоводов недостаточно;
• дренажный колодец слишком быстро наполняется.

Важно! Неэффективная работа осушительной системы может стать следствием применения некачественных материалов, неправильной сборки элементов, засорения трубы.

Правила обслуживания дренажной системы

Чтобы просвет трубы на забился отложениями, один раз в 3-4 года проводят очистку системы.

Способы устранения засоров:

• промывка садовым шлангом;
• продувание компрессором со сжатым воздухом;
• механическая очистка металлическим тросом с широкой насадкой;
• гидродинамическое воздействие на загрязнения с помощью пневматического оборудования.

Промывку труб проводят через ревизионные колодцы с двух сторон. Установки пескоулавливателей значительно сократят попадание нерастворимых частиц в каналы. Для прочистки глубоко расположенных трасс приглашают специальные службы.

Вдоль подземных сооружений не рекомендуется сажать деревья на расстоянии 1,5-2 м. Корни при разрастании могут повредить линии, нарушить естественный отток воды.

Влага, вопреки всеобщему убеждению, не всегда может считаться лучшим другом растений. Переизбыток воды вреден для большинства из них. Лишняя влага так же не полезна и для строений, она разрушающе воздействует на материалы постройки. Именно поэтому каждому владельцу загородного участка очень важно отвести лишнюю воду от своей территории. Решением проблемы станет дренажная труба: своими руками провести монтаж такой конструкции под силу практически каждому домашнему умельцу.

Что такое дренаж и почему он необходим?

Новоиспеченному владельцу загородного участка часто предстоит потрудиться, прежде чем он сможет полноценно наслаждаться отдыхом на лоне природы. Большинство земельных наделов страдают от переувлажнения.

Построив на таком участке дом можно столкнуться с проблемой разрушения фундамента и сложностями в обустройстве приусадебного участка. Для отвода излишков влаги монтируется дренаж – искусственно устроенный водоток в почве. Он представляет собой особую систему подземных каналов или трубопроводов. Вода, которая в них попадает, собирается в специальных накопителях или выводится за пределы участка.

Дренирование позволяет защитить фундамент от разрушения и создать комфортные условия для выращивания растений

Практика показывает, что первыми настораживающими признаками, заставляющими задуматься о монтаже дренажа, являются:

• большое количество влаголюбивых растений на участке;
• наличие или периодическое появление грунтовых вод в подвалах и погребах близлежащих строений;
• появление после дождя большого количества плохо просыхающих луж.

Впрочем, отсутствие этих признаков не говорит о том, что проблем с переувлажнением не возникнет. Лучше всего пригласить специалиста и точно определить степень увлажненности участка и при необходимости заняться обустройством водоотведения.

Способы обустройства дренажной конструкции

Размышляя, как проложить дренажную трубу, нужно понимать, что существует несколько способов монтажа водоотводящих конструкций:

• Траншеи с щебнем и песком. Дренаж закрытого типа, представляющий собой выкопанные в грунте канавки, заполненные слоем щебня, поверх которого укладывается песок. Для лучшего эффекта могут выполняться в форме «елочки», при этом центральная траншея, к которой подходят второстепенные, должна быть выполнена с уклоном, направленным в сторону точки сброса воды. Расстояние между дренами выбирается в зависимости от состава почвы. На глинистых оно не должно превышать 10, суглинках – 20 и песчаных – 50 м.
• Открытый дренаж. Наиболее простой в устройстве и дешевый вариант. Представляет собой канавки, шириной в полметра и глубиной около 70 см, выкопанные по периметру участка. Бортики в дренах делают скошенными, под углом около 30°. Сброс воды из системы осуществляется в общую водосточную канаву. Главный недостаток конструкции – неэстетичный внешний вид, несколько портящий ландшафт участка.
• Конструкция с использованием перфорированного трубопровода. Самая распространенная технология укладки дренажных труб. Глубинный дренаж, предназначенный для отвода высоко залегающих грунтовых вод. В грунт укладываются керамические или асбестоцементные трубы с высверленными в них отверстиями. Более современный вариант – пластик с перфорацией или готовые к укладке дренажные системы, которые можно найти в продаже.
• Дренажные лотки. Это поверхностный дренаж, позволяющий отводить с участка влагу, попавшую на него в виде атмосферных осадков. Для обустройства сооружения используются особые лотки, которые могут быть изготовлены из модифицированного бетона или пластика. Траншеи ведутся от водоприемников к месту сброса, при этом обязательно соблюдается небольшой уклон, порядка 2-3°. Детали устанавливаются в небольшие канавки, их бортики должны находиться на уровне почвы.  Сверху лотки обязательно накрываются декоративными решетками.

Если территория расположена на возвышении, открытые дренажные канавки прокапываются поперек склона. Таким образом удастся «перехватить» воду, стекающую сверху.

Недостатком открытой дренажной системы считается несколько неэстетичный вид конструкции

Эта наиболее популярная система устройства дренажа для владельцев частных участков и загородных домов

Для отвода лишней влаги, попадающей на участок в виде атмосферных осадков, используются дренажные лотки

Инструкция по монтажу перфорированных труб

Прежде, чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал.

Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

• посезонный уровень грунтовых вод;
• характеристики почвы и структура грунта;
• объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине. Кроме того двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

• Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
• На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем  поверх него выкладывается слой щебня шириной 20 см.
• На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
• После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
• В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
• На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

• Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
• Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
• Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа. Выполняя ее очень важно следовать инструкции, тщательно отслеживая ключевые моменты: уклон системы, надежность соединения труб, организацию смотровых колодцев и т.д. Грамотно обустроенная дренажная система будет служить долгие годы, не давая лишней влаге повредить фундамент дома и испортить участок.

Если на земельном участке много воды, присутствует вода в подвале дома или проседает фундамент дома от замачивания грунта, то для устранения этих проблем стоит сделать дренаж.

Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.ВикипедияСодержание страницыскрыть1Принцип работы дренажа2Выбор правильной системы осушения.2.1Поверхностный дренаж воды с участка.2.2Подземный дренаж участка.2.3Понижающий дренаж грунтовых вод.2.4Перехватывающий дренаж.2.5Ливневая канализация.3Конструктивные особенности дренажных систем.3.1Глубина заложения.3.2Выбор и монтаж дренажных труб.3.3Инспекционные (смотровые колодцы).3.4Обогрев точечного водоприёмника.3.5Установка дренажного колодца.4Заключение.

Принцип работы дренажа

Принцип работы дренажа заключается в том, чтобы на локальном участке земли создать меньшее сопротивление для воды и таким образом направить ее в нужную сторону. Например, если есть прослойка песка и глины, то вода пойдет по песку, так как он лучше пропускает воду. Если взять песок и щебень, то вода пойдет по щебню.

Самый простой дренаж можно сделать так, вырыть канаву с уклоном, уложить в нее геотекстиль, засыпать щебень фракции 20-40. Затем свободными концами геотекстиля завернуть щебень и засыпать грунтом. Геотекстиль – эта специальная ткань, которая не гниет, пропускает воду, но не пропускает мелкие частица песка и земли. Таким образом дренажный канал будет защищен от смешивания с землей и, следовательно, у него не будет уменьшаться фильтрационная способность.

Чтобы еще больше улучшить фильтрационную способность дренажной канавы, в нее укладывают специальные дренажные трубы. Вдоль всей трубы по одной ее стороне пробиты отверстия, через которые вода просачивается во внутрь трубы и там по ее нижней стороне свободно стекает в нужном направлении. Труба укладывается отверстиями вверх.

Раньше простейшую дренажную систему устраивали с помощью вырытой канавы и уложенной в нее связок ивовых прутьев. Затем канава засыпалась землей. Таким образом формировался канал в земле с меньшим коэффициентом сопротивления для воды. Такая дренажная система рабочая, но не долговечная. Время ее работы примерно 5-20 лет, пока дерево не сгниет.

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы. Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не следует путать ливневую канализацию и дренаж воды с участка или от дома. Это две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Конструктивные особенности дренажных систем.

Глубина заложения.

В сети интернет многие пишут, что глубина заложения дренажных труб должна быть ниже уровня промерзания грунта. И это правильно. Но не во всех случаях. Приведу пример.

На участке организован дренаж воды с поверхности земли. Дренажные трубы заложены ниже уровня промерзания грунта. Представьте ситуацию, когда в осенне-зимний период шел длительный дождь, который пропитал землю. После ударили морозы и заморозили землю. Пришла весна, снег начал таять, и вода потечет по поверхности земли. Будет ли в этом случае работать дренаж? Ответ нет, не будет. Вода не будет впитываться в землю и не достигнет дренажной трубы по то причине, что земля замерзла на всю глубину промерзания и, следовательно, не пропускает воду. Поэтому правильнее будет заложить дренажные трубы ближе к поверхности земли. Так как трубы должны укладываться с уклонами, то вода в них не будет застаиваться и, соответственно, не будет причин к их замерзанию и повреждению от обледенения.

Выбор и монтаж дренажных труб.

Все трубы дренажной системы должны прокладываться с уклонами. Уклон труб должен рассчитываться в зависимости от водообильности осушаемого горизонта и типа грунта. Минимальный уклон дренажных труб принимают 1см на метр длины трубы. Лучше, конечно, сделать уклон 2 см на метр длины трубы, но здесь стоит помнить о том, что увеличение уклона дрен приводит к возрастанию объемов работ.

При выборе дренажных и канализационных труб для отвода ливневых вод следует знать, что трубы различаются по классу кольцевой жесткости. Класс жесткости обозначают SN и измеряют числами. Например, SN-4, SN-8, SN-16. Гофрированные канализационные трубы в основном идут классов SN-8 и SN-16. Трубы ПВХ классов SN-4 и SN-8. На самих трубах данная маркировка обязательно должна присутствовать. Чем выше класс трубы, тем она прочнее и тем глубже ее можно заложить. Если трубы должны пройти под дорогой, то тогда их лучше укладывать в гильзе из металлической или асбестовой трубы, или использовать в этом месте трубы с большим классом кольцевой жесткости.

Некоторые люди совершают ошибку, когда вместо оранжевых труб для наружной канализации используют трубы серого цвета. Трубы серого цвета предназначены для канализации внутри помещения и не выдерживают давящих нагрузок от земли, они просто раздавливаются.

При покупке дренажной трубы, обернутой в геотекстиль следует данную трубу проверить на пропускающую способность. Некоторые недобросовестные производители дренажных труб используют геотекстиль низкого качества, который плохо пропускает воду. Поэтому при покупке трубы следует ее перевернуть отверстиями вниз и налить внутрь её немного воды. Если вода хорошо прошла через геотекстиль, то труба подходит для покупки.

Геотекстиль различается по плотности и сфере применения. Чем плотнее геотекстиль, тем он дороже. Для дренажных систем наиболее подходящий геотекстиль плотности 150-200 г/м².

Инспекционные (смотровые колодцы).

Дренажная система обязательно должна иметь смотровые(инспекционные) колодцы. Они предназначены для прочистки трубы в случае ее засорения, а также выполняют роль пескоуловителей. Такие колодцы устанавливают в местах поворота дренажных труб, в местах сопряжения труб, на прямых участках и в местах значительного изменения уклона дрен. Теоретически максимальное расстояние между колодцами должно быть не более 50м, но на практике лучше делать меньшие расстояния.

Смотровые колодцы необязательно устраивать на каждом повороте. Если дренаж на участке делает несколько поворотов, то инспекционные колодцы можно установить через один поворот. Стартовые участки дренажной сети можно выполнять без первого смотрового колодца при условии, что длина от начала дрена до следующего колодца составляет не более 20м. В этом случае необходимо предусмотреть заглушку дренажной трубы.

Современные инспекционные колодцы изготавливаются из гофрированной пластмассы с минимальным диаметром 315мм. Такие колодцы состоят из трех частей. Сам колодец, пластиковое дно и крышка. Также с колодцем могут продаваться специальные муфты для подключения дренажных труб к нему.

Трубы, которые подключают к колодцу, обязательно должны иметь разрыв внутри колодца. Трубы следует соединять с колодцем выше его дна на расстоянии не менее 300мм. Таким образом нижняя часть смотрового колодца будет выполнять роль пескоуловителя.

При монтаже ливневой канализации следует обратить внимание на точечный водоприёмник. Он, как правило, изготовлен внутри с перегородкой, которая выполняет роль сифона и пескоуловителя. В результате внутри таких конструкций остается вода и в случае ее замерзания пластик может лопнуть. Весной, когда оттает лед и начнутся дожди, вода через данную трещину пойдет в землю рядом с домом. Чтобы избежать такой ситуации, необходимо устраивать обогрев. Его можно сделать с применением греющего кабеля, который пройдет внутри ливневой трубы и опуститься в дождеприёмник.

Установка дренажного колодца.

Куда сбрасывать воду из ливневой канализации? Ее можно собрать в емкость для последующего использования, например, для полива огорода. А можно сбросить в канаву, водоем или речку. Или можно на участке сделать дренажный колодец и сбрасывать воду в него. Назначением такого колодца будет дренирование воды в нижние слои земли. Дренажный колодец можно сделать из бетонных колец или купить специальный пластиковый колодец. Глубина такого колодца должна быть ниже глубины промерзания грунта не менее чем на 30см. Также важно понимать, что если на всей глубине дренажного колодца находиться глина, то такой колодец будет малоэффективным, так как глина очень плохо пропускает воду. Поэтому колодец нужно копать до песчаного слоя. Если не получилось докопать колодец до песка, то яму под колодец нужно копать как можно большего диаметра. По центру ставятся кольца колодца, а оставшееся место вокруг колец засыпается щебнем. Такой подход увеличит площадь фильтрации воды.

Дно колодца обязательно просыпается слоем песка или щебнем толщиной 20см. Со временем дно дренажного колодца заиливается и хуже пропускает воду. Чтобы почистить дно колодца, нужно будет поменять слой песка или струей воды под давлением промыть щебень и откачать грязную воду насосом. Также можно на его дно опустить мешок из геотекстиля с керамзитом. Тогда проблема заиливания решается просто заменой этого мешка.

Очень важно, чтобы вода при переполнении дренажного колодца не пошла в дренажные трубы. Поэтому нужно ставить откачивающий насос с датчиком уровня воды и обратный клапан на дренажные трубы.

Заключение.

Нужно понимать, что ошибки, допущенные при изготовлении дренажной системы, могут стоить очень дорого. Поэтому проектирование дренажа лучше доверить проектной организации с предварительным исследованием геологии участка.

Смотрите видео о дренажных системах. Правила монтажа: удаление от фундамента, глубина заложения.

Владельцы земельных участков зачастую сталкиваются с проблемой избытка воды после таяния снега, дождей или из-за высокого расположения грунтовых вод. Избыточная влага вредна не только корням растений, но и приводит к подтоплению подвалов и даже к преждевременному разрушению фундаментов зданий. Справиться с этой проблемой поможет установка дренажной системы. Это инженерная структура, благодаря которой ливневые и грунтовые воды выводятся за пределы участка.

Устройство дренажной системы

Система включает в себя точечные водоотводы и линейные каналы. Водоотведение является самотёчной системой. Трубы (дрены) укладывают с равномерным уклоном (1–3 см на метр длины). Особенно это важно при илистых грунтах. Понижение должно идти в сторону от дома. На поворотах труб устраивают смотровые колодцы. Они облегчают обслуживание системы. Прямые участки оборудуются колодцами через 30–50 метров.

Дрены на участке раскладывают по схеме «ёлочка». Диаметр вспомогательных труб 75 миллиметров, магистральной — 100 миллиметров. По центральной трубе вода выводится за пределы участка.

Нельзя укладывать трубы близко к дому и забору. Расстояние от фундамента до трубы — не менее 1 метра.

Виды дренажа

Дренаж можно выполнить открытым и закрытым. Выбор системы водоотвода зависит от климата, вида грунта. Важен также уровень грунтовых вод.

1. Открытый дренаж — самый простой способ устройства водоотведения. По канавам вода стекает в заданное место. Применяются также водоотводные лотки с декоративными решётками. Самым важным здесь является уклон. Он должен быть 2–3 сантиметра на метр длины.
2. Закрытый вариант более распространён. Это разветвлённые водоотводы, находящиеся в земле. На дне траншеи располагают трубы или щебень. Подходит для этого также хворост или крупные камни. Главное, чтобы материал проводил воду. Чтобы вода убывала быстрее, уклон делают 2–5 сантиметров на метр длины.

Открытая система

По периметру участка и дома выкапывают канаву. Ширина должна быть 40–50 сантиметров, глубина 50–60 сантиметров. Уклон делают к общей водозаборной траншее. Для лучшего стекания воды стенки канавы скашивают под углом 30 градусов.

Такая система имеет свои особенности:

• незначительная стоимость;
• выполнение работ не занимает много времени;
• имеет неэстетичный вид;
• при большом количестве воды нужно увеличивать глубину канавы, что повышает вероятность падений и травм;
• со временем стенка такой канавы разрушается.

Для увеличения срока службы используют лотки. Они могут быть пластиковые или бетонные. Декоративные решётки повышают безопасность. Улучшается и внешний вид участка.

Современный дренаж по линейной схеме предусматривает применение специальных деталей: каналов, желобов и лотков, которые устанавливаются в предварительно подготовленные канавы, прокопанные к месту сбора воды с уклоном. Поверх таких канав укладываются решётки.

Закрытая система

Трубный дренаж отводит воду к водосборному колодцу. Водоотводящие дрены укладываются в траншеях. Перфорированные трубы засыпаются щебнем и закрываются геотекстилем. Соединяясь с коллектором, вода выводится к сборочному колодцу.

К закрытому типу относят дренажную яму. Яма, вырытая на глубину 2 метра, заполняется гравием. В неё собирается избыточная влага. В дальнейшем вода постепенно уходит в почву.

Засыпной дренаж похож на закрытый, однако разница между ними в том, что вместо труб в данном случае траншею до половины заполняют крупным щебнем или битым кирпичом. Верхнюю же часть траншеи засыпают более мелкой фракцией — мелким камнем или гравием. Верхний слой выполняют из грунта. Засыпной дренаж сейчас используется редко. На глинистых почвах система быстро выходит из строя. Фильтрующий наполнитель заиливается и не пропускает воду.

Современные дренажные системы

Современная промышленность предлагает новые виды дренажных систем. Синтетические материалы долговечны и легки. Универсальность деталей обеспечивает простоту сборки.

Разработаны трубные и беструбные конструкции. Пластиковые устройства экологически безопасны. Трубы продаются с обёрткой геотекстилем и без него. В дренажный комплект входят двухслойные дрены и синтетические фильтры.

Системы без щебня

Вместо щебня используютсясинтетические заполнители. Дно траншеи утрамбовывают и засыпают песком. Укладывают трубы с учётом уклона. Послойно засыпают водопроницаемым материалом тектоном.

Толщина обсыпки зависит от водопроницаемости грунта. Обычно она составляет 100–300 миллиметров. Сверху укладывается геотекстиль и засыпается грунт. Мягкий дренаж дороже, но эффективнее щебня.

Системы без труб

По новым технологиям трубы можно заменить другой конструкцией. Сейчас выпускаются синтетические дренажные маты. Это объёмная сетка из пластика, обёрнутая геотекстилем. Лёгкие изделия из композитного материала просты в монтаже. Их преимуществом является защита от заиливания.

При сильном увлажнении почвы есть укрупнённые системы. Это дренажные тоннели и поля. Пластиковые элементы собираются в монументальные конструкции. Их можно использовать на больших площадках.

Системы softrock

Кассета состоит из перфорированной трубы и пенополистирольного заполнителя. Конструкция покрыта прочной тканой сеткой. Верхний слой выполнен из двойного геотекстиля. Специальные каналы улучшают проток воды. Дренажная кассета эффективнее системы со щебнем на 35–60%.

Гибкая труба в чехле имеет длину 3 метра. Она полностью готова к укладке. Дренажную систему softrock располагают на глубине 45 сантиметров. После монтажа засыпают грунтом.

По отзывам потребителей, система надёжная и долговечная. Многие смонтировали её собственными силами. Время года не влияет на производство работ. Особо отмечается гибкость секций, что даёт возможность огибать деревья, постройки.

Дренаж для отвода ливневых вод

От атмосферных осадков страдает фасад, фундаменты, территория у дома. Дренажная система для отвода ливневых вод включает:

• кровельные водостоки;
• точечные дождеприёмники;
• ливневую канализацию;
• водоотводящую систему.

С помощью желобов и труб вода удаляется с крыши. Под водосточной трубой устанавливают дождеприёмники. Они направляют воду по трубам в ливневую канализацию. Обычно применяют двухслойные полимерные дрены. Их укладывают в траншеи под уклоном 2 сантиметра на 1 метр.

Дренажная система и ливневая канализация

Дождевую воду нужно удалить от здания. Для этого в системе отведения устраивают дренажные колодцы или накопители. В герметичный накопитель собирают дождевую воду. Её можно использовать для полива или технических целей.

Стены колодца укрепляют бетонными кольцами. Глубина должна находиться на уровне фильтрующего слоя грунта. Тогда вода будет постепенно уходить в почву. Если такие слои залегают глубоко — бурят скважины. Нужно учесть уровень грунтовых вод. При высоком их уровне скважины неэффективны.

Монтаж дренажной системы: поэтапная технология

Перед началом монтажа необходимо составить схему участка, отметить естественные уклоны, определить уровень грунтовых вод. По схеме разметить траншеи на местности. Для этого используют колышки и шнур.

Расчёт и схема дренажа

Расчёт заключается в определении верхней и нижней точки системы. Нижняя точка соответствует месту сброса воды. Верхняя выбирается на 30 сантиметров ниже фундамента. Угол уклона принимают не меньше 1%.

Нужно посчитать длину всей траншеи. Для этого сложить расстояние от колодца и длину траншеи вокруг дома. Один процент от этой суммы равен перепаду между верхней и нижней точкой. Если место приёма воды окажется выше — нужен дренажный насос.

На схеме дренажной системы указывают:

• расположение строений на участке;
• место накопителя воды;
• магистральный проводник;
• осушительные дрены.

СНиП дренажной системы

При проектировании дренажных систем для предотвращения или ликвидации подтопления территорий надлежит выполнять требования СНиП дренаж 2.06.15–85, а также СНиП 2.06.14–85 и СНиП II-52–74.

1. При проектировании предпочтение следует отдавать системам с отводом воды самотёком. Дренажные системы с принудительной откачкой воды требуют дополнительного обоснования.
2. В зависимости от гидрогеологических условий надлежит применять горизонтальные, вертикальные и комбинированные дренажи.
3. Применение дренажной системы следует обосновывать изучением водного, а для аридной зоны — и солевого баланса грунтовых вод.
4. Выполнение горизонтального дренажа открытым траншейным и бестраншейным способом определяется экономической целесообразностью. В случае устройства открытых горизонтальных дренажей при глубине до 4 м от поверхности земли следует учитывать глубину промерзания грунтов, а также возможность их зарастания.
5. Открытые каналы и траншеи следует устраивать в тех случаях, когда требуется осушение значительных по площадям территорий с одно-, двухэтажной застройкой небольшой плотности. Их применение также возможно и для защиты от подтопления наземных транспортных коммуникаций.
6. Для крепления откосов открытых дренажных канав и траншей необходимо использовать бетонные или железобетонные плиты или каменную наброску. В укреплённых откосах надлежит предусматривать дренажные отверстия.
7. В закрытых дренажах в качестве фильтра и фильтровой обсыпки следует применять песчано-гравийную смесь, керамзит, шлак, полимерные и другие материалы.
8. Воды следует отводить по траншеям или каналам самотёком. Устройство водосборных резервуаров с насосными станциями перекачки целесообразно в тех случаях, когда рельеф защищаемой территории имеет более низкие отметки, чем уровень воды в ближайшем водном объекте, куда должен отводиться поверхностный сток с защищаемой территории.
9. Сброс вод в ливневую канализацию допускается, если пропускная способность ливневой канализации определена с учётом дополнительных расходов воды, поступающей из дренажной системы. При этом подпор дренажной системы не допускается.
10. Смотровые колодцы надлежит устраивать не реже чем через 50 м на прямолинейных участках дренажа, а также в местах поворотов, пересечений и изменения уклонов дренажных труб. Смотровые колодцы допускается применять сборными из железобетонных колец с отстойником (глубиной не менее 0,5 м) и бетонированными днищами по ГОСТ 8020–80. Смотровые колодцы на мелиоративных дренажах надлежит принимать по СНиП II-52–74.
11. В качестве труб следует использовать: керамические, асбестоцементные, бетонные, железобетонные или поливинилхлоридные трубы, а также трубофильтры из пористого бетона или пористого полимербетона.
12. Бетонные, железобетонные, асбестоцементные трубы, а также трубофильтры из пористого бетона следует применять только в неагрессивных по отношению к бетону грунтах и воде.

Трубы для дренажной системы

Современная промышленность выпускает три вида труб:

• асбоцементные;
• керамические;
• полимерные.

Первые два вида сейчас применяются редко. Они дорогие, тяжёлые и недолговечные. Разнообразие пластиковых труб заполняет рынок. Одно и двухслойные, гибкие и жёсткие полимерные трубы имеют множество преимуществ.

Укладка дренажа своими руками

Выполнить укладку дренажа на участке можно самостоятельно. Трубы и арматуру к ним помогут подобрать в любой фирме. Для изготовления дренажной системы понадобятся следующие инструменты и материалы:

• трубы из асбестоцемента или пластика, фитинги;
• гаечные ключи, ножницы для резки труб;
• фильтрующий нетканый материал;
• готовые или изготовленные смотровые колодцы;
• дождеприёмники (водосборный приёмник), лотки, желоба, решётки, пескоуловители;
• гравий, песок;
• уровень;
• штыковая и совковая лопата;
• перфоратор электрический или пневматический;
• тачка, вёдра;
• железная или деревянная трамбовка;
• средства индивидуальной защиты.

Строительство глубинной дренажной системы происходит следующим образом:

1. Начало строительства происходит с установкой коллекторного колодца, то есть места, где будет собираться вода со всей системы. Простым и рациональным будет использование готовой ёмкости из прочного полимера, хотя возможно и самостоятельное изготовление колодца из железобетонных колец.




2. Далее готовятся траншеи под укладку дренажных труб. Траншея прокапывается на 20–30 см глубже предполагаемой глубины прокладываемых труб, при этом необходимо выдерживать уклон в 0,5–0,7%.




3. Если невозможно выдержать заданный уклон, то в данную схему придётся включить дополнительно насос для дренажной конструкции участка.
4. В выкопанных траншеях устраиваются песчаные подушки толщиной 10 см, которые очень тщательно утрамбовывают.
5. Затем происходит выстилание траншеи геотекстильной тканью так, чтобы её края выходили за пределы траншеи.
6. На ткань насыпается гравий в толщину 10–20 см, на который и будут укладываться трубы.




7. В местах поворота трубопровода дренажной конструкции устанавливаются смотровые колодцы. Колодцы ставятся и на прямолинейных участках через каждые 50 метров.




8. После того как трубы уложены, сверху на них насыпается промытый гравий слоем от 10 до 20 см и всё это заворачивается в излишки геотекстиля внахлёст. Закрепить ткань можно полиэтиленовой бечёвкой.




9. Геотекстиль будет исполнять роль фильтра, который не пропускает частицы грунта и не даст слою гравия заилиться.
10. Засыпка траншеи: песок, затем грунт или щебень, а поверх укладывается дёрн. Песчаная подушка нужна для предотвращения деформации труб в период межсезонья.




Видео: укладка дренажа с помощью перфорированного трубопровода

Обслуживание дренажной системы, чистка

Обслуживание заключается в осмотре и чистке системы. Регулярный осмотр поможет выявить мелкие неисправности.

Основные методы обслуживания систем осушения и дренирования:

1. Прочистка дренажа (механический способ). Она может осуществляться разными методами. Выбор любого из них зависит от того, где именно расположены трубы, особенностей конструкции. Если дрена лежит на поверхности, лучше всего выбрать ручной метод очистки. Его можно провести самостоятельно, без привлечения квалифицированных специалистов. Если речь идёт о глубинном дренаже, потребуются более эффективные методы, которые могут быть сопряжены с проведением земляных работ. В таком случае понадобится пневматическая установка с чистящим инструментом и валом. Второй вариант предусматривает использование специальной насадки, которая устранит отложения на стенках труб и измельчит крупные включения. Чистить систему следует не реже 1 раза в 3–4 года.
2. Промывка дренажа (гидродинамический способ). Как правило, очистку системы проводят по секциям, используя шланг и насос. Глобальную чистку системы следует производить 1 раз в 10–15 лет. Для этого нужно обеспечить доступ к каждой дрене с обоих концов. С одной стороны труба выходит в дренажный колодец, а второй конец выводят на поверхность. Для этого ещё на этапе закладки системы делаются выпуски и с помощью фасонных частей трубу удлиняют и выводят в определённое место. В процессе промывки насосное оборудование подключают то к одному, то к другому концу трубы, и под давлением пропускают поток воды. При этом используется компрессор, который будет подавать сжатый воздух в трубу. Система прочищается под действием потока из смеси воздуха и воды. Гидродинамический способ отличаетсявысокой эффективностью — под таким воздействием отложения и мусор дробятся, после чего вымывается из дрен чистой водой.

Видео: чистка дренажного колодца дренажным насосом

Смотровым колодцам требуется регулярная чистка. Они должны всегда быть закрыты. Очистку труб от мусора выполняют гидравлическим методом с помощью высокого давления. Механическая чистка скребками или ершами недопустима.

Вид дренажной системы определяется по особенностям конкретного участка. Каждый хозяин выбирает наиболее приемлемый ему вариант. Укладку дренажа можно выполнить самостоятельно, с проведением необходимых расчётов, соблюдением санитарных норм и правил и рекомендаций специалистов. При правильной эксплуатации система может работать более 50 лет.

Главная/Трубы и канализация/Дренажные системы: устройство, принципы работы, укладкаИспользуемые источники:

• https://znatoktepla.ru/truby/pravila-montazha-drenazhnyh-trub.html
• https://aqua-rmnt.com/kanalizaciya/drenazh/ukladka-drenazhnyx-trub-svoimi-rukami.html
• https://delairukami.ru/sad-i-ogorod/drenag-na-ychastke-doma/
• http://remkasam.ru/ustroystvo-drenazhnoy-sistemyi.html
