Делаем отопительный щиток из кирпича для железной печи своими руками

Отопительный щиток — знакомство

Чтобы описание отопительного щитка выглядело более понятным, представим пару часто встречающихся ситуаций. Например, вы купили и установили у себя дома красивую металлическую печь – камин. Вариант второй: вы пользуетесь варочной плитой, сложенной из кирпича. В том и другом случае по нагреву дымохода заметно, что львиная доля тепла от сжигания дров в буквальном смысле вылетает в трубу. Так вот, отопительные щитки предназначены для того, чтобы задержать это тепло и направить его на обогрев дома.

По сути, кирпичный щиток – это своего рода газовоздушный теплообменник, пристраиваемый к печи любой конструкции. Газовоздушным он считается потому, что отбирает тепло у дымовых газов, нагревается сам, а после передает его воздуху помещения. Внешне сооружение напоминает часть прямой или угловой толстой стены, сложенной из кирпича. Внутри этой стены устроены вертикальные и горизонтальные каналы, по которым движутся продукты горения из топки плиты или камина. Побуждает их к движению естественная тяга дымохода.

Проходя весь путь по проходам внутри щитка, дымовые газы неизбежно остывают, отдавая тепло кирпичным стенкам. И если их начальная температура могла достигать 300 °С, то на выходе в вертикальный дымоходный канал она составит примерно 150 °С. Кроме того, разогретое тело щитка обладает немалой теплоемкостью и еще долго остывает после затухания печи, продолжая отдавать тепло в помещение.

Итак, отопительный щиток для металлической печи или варочной плиты – это кирпичная пристройка, призванная повысить эффективность использования тепловой энергии, выделяющейся при горении дров и угля.

Разновидности и схемы щитков

По внутреннему устройству данные сооружения бывают 2 видов:

• канальные: в теле щитка устроена развитая сеть газоходов, представляющая собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим ходам, интенсивно отдавая тепло;
• колпаковые: такой щиток для чугунной печи или плиты имеет одну или две камеры с горизонтальными сводами, где раскаленные газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и уйти в дымоход.

Отопители канального типа конструктивно проще, поэтому и сложить их легче. Колпаковые щитки эффективнее с точки зрения отбора теплоты, но в исполнении гораздо сложнее. Новичкам браться за их возведение не рекомендуется, здесь нужна рука мастера. Для самостоятельного строительства представляем вам чертежи и разрезы простого отопительного щитка канального типа с тремя вертикальными газоходами:

Для того чтобы наша отопительно-варочная печь могла использоваться в летнее время для приготовления пищи, конструкцией предусмотрено переключение дымооборотов на летний режим. Переход осуществляется с помощью трех задвижек, встроенных в газоходы. Кроме того, в верхней части сооружения имеется вытяжная вентиляционная шахта для организации воздухообмена в помещении. Чтобы избежать опрокидывания тяги при сильном ветре, на выходе из шахты установлена решетка с обратным клапаном.

На следующей схеме, изображенной ниже, показана металлическая варочная плита с отопительным щитком колпакового типа. Как видите, здесь газы после выхода из топки печи попадают в камеру со сводом, откуда ведут 2 канала.

Поскольку из камеры можно двигаться только вниз, продукты горения с высокой температурой задерживаются под сводом, пока не остынут. Тогда они становятся тяжелее и согласно закону конвекции покидают пространство камеры. В этом случае для повышения эффективности печь с отопительным щитком оборудована трубчатыми нагревателями, размещенными внутри газоходов.

Примечание. Как правило, отопительные щитки выполняются как простые теплообменники и не имеют собственной камеры сгорания. Но есть и сооружения, чья конструкция предусматривает устройство небольшого топливника, как это видно на фото:

Рекомендации по выполнению кладки

Поскольку предполагается, что большинство интересующихся людей имеют мало опыта в печном деле, то для самостоятельного строительства предлагается простая канальная конструкция, представленная на первом чертеже предыдущего раздела. В отличие от мастера, несведущему человеку для возведения понадобится порядовка отопительного щитка, которую мы и покажем на схеме:

Для строительства канального щитка по этой порядовке понадобятся следующие материалы и фурнитура:

• кирпич красный керамический полнотелый – 309 шт.;
• задвижка 130 х 130 мм – 3 шт.;
• дверца для прочистки 130 х 140 мм – 3 шт.;
• решетка вытяжная с клапаном 150 х 200 мм;
• глина – 6 ведер;
• песок – 4 ведра;
• рубероид – 2 м2.

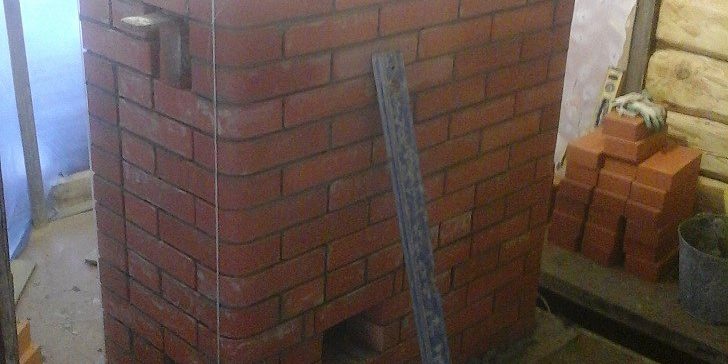

Следует отметить, что кладка отопительного щитка ведется по всем правилам печного искусства. Вначале необходимо устроить фундамент из бетона, не связанный с основанием здания. Его верх должен быть на 150 мм ниже уровня пола. Уложив на фундамент гидроизоляционный слой из рубероида, начинают кладку в соответствии с порядовкой. Кладочный раствор надо тщательно размешать из предварительно замоченной и профильтрованной глины и просеянного песка.

Чтобы правильно сложить своими руками щиток из кирпича, нужно выдерживать толщину шва 3 мм, максимально допустимый слой – 5 мм. После укладки камней каждый ряд нужно проверять на соответствие горизонтали и вертикали с помощью строительного уровня и отвеса. Излишки раствора, выступающие из швов, надо удалять, а внутреннюю поверхность газоходов еще и протирать влажной тряпкой после укладки 3—4 рядов.

Важно. При проходе через перекрытия и кровлю необходимо выполнять разделки согласно правилам пожарной безопасности.

Построенный своими руками щиток для буржуйки или любой другой отопительно-варочной печки должен как следует просохнуть. Образовавшиеся мелкие трещины следует аккуратно заделать глиной. После этого можно протопить печь, начав с небольшой закладки дров и постепенно наращивая температуру.

Заключение

Роль кирпичного щитка действительно очень важна. Получается, что при совместной работе с ним будет эффективной даже простая буржуйка, чей КПД не превышает 30—40%. Сооружение позволяет значительно снизить расход дров и при этом успешно обогревать помещение. К сожалению, не во всяком доме возможно подобное строительство и решать вопросы экономичности приходится иными путями.

<index>

Если в условиях загородного проживания нет возможности провести к дому газ, в этом случае целесообразно использовать отопительный щиток. Именно о назначении, преимуществах и нюансах его порядовки пойдет дальше речь.

Значение отопительных щитков

Благодаря своим компактным размерам и отличной функциональности большой популярностью пользуются печи-шведки Жирнова и буржуйки. Существенный недостаток у них только один: маленькая рабочая поверхность, не позволяющая полноценно прогреть помещение.

Кроме того, печи обладают высокой рабочей температурой, чреватой возгоранием. Чтобы этого не произошло, важно правильно обустроить изолированный дымоход. Иногда минимальной ошибки при его строительстве достаточно для того, чтобы тепло уходило в трубу в огромных объемах, не успевая нагреть помещение. Как же решить подобную проблему?

Вариантов решения два: или смонтировать водяную отопительную систему с естественной или принудительной циркуляцией теплоносителя, требующую постоянного контроля, или возвести плиту с отопительным щитком. Именно он способен увеличить теплоемкость печки практически вдвое, что позволит регулярно экономить на сырье. Снижение теплопотерь в этом случае обусловлено прохождением продуктов сгорания через дымоход, сложенный из кирпича, обладающего высокой теплопроводностью.

Визуально щиток для отопления представляет собой приставную компактную стенку из кирпича, внутри которой организована слаженная система циркуляции дыма.

Классификация

Как правило, щиток работает от горячих газов, выделяемых варочной плитой печи. Но в некоторых случаях в него можно встроить индивидуальную топку.

В итоге получается конструкция, в которой теплооборот никак не зависит от плиты.

По толщине стенок

Щитки бывают таких типов:

• с толстыми стенами (уложены в полкирпича);
• с тонкими стенами (уложены в ¼ часть кирпича).

Вариант с толстыми стенами выгоден в плане низкой возгораемости и в том случае, если предполагается долговременная работа плиты.

Второй вариант требует более четкого соблюдения правил пожарной безопасности, т. к. конструкция нагревается не частично, а полностью. Кроме того, эти щитки укладывают на гидроизолированный фундамент. А если их решают украшать изразцами, то делать это необходимо в процессе возведения. Такие печи обязательно оснащают металлической оболочкой – кожухом.

Отопительный щиток должен быть по-разному налажен на работу в летнее и зимнее время. Это позволяет в жару пользоваться только варочной поверхностью буржуйки, не нагревая стены, а зимой добиваться максимально возможного обогрева. Принцип действия выглядит так: в летнем варианте посредством задвижки перекрываются ходы для дыма, в результате чего нагревается только плита, а в зимнем задвижка отодвигается, что дает толчок к обогреву всей поверхности щитка.

По конструкции

Также щитки в зависимости от конструкции и особенностей монтажа могут быть:

1. Колпакового типа. Этот агрегат состоит из 2 вертикальных кирпичных поверхностей, соединенных каналами. Попадая внутрь специального колпака, нагретый воздух задерживается там и эффективно обогревает помещение.
2. Канального типа. Предполагает эксплуатацию извилистого дымохода с металлической трубой одинакового диаметра. В этом случае обязательно устанавливают перемычки, не дающие нагреваться всей поверхности в летнее время.

В основном щитки имеют прямую конфигурацию, но иногда могут быть и угловыми.

Принцип действия

Чаще всего в загородных российских домах применяют буржуйки и печи Жирнова, представляющие собой компактные отопительные агрегаты по типу «шведки». Такая печь проста в порядовке, быстро нагревается и не требует особого ухода в процессе эксплуатации. Она идеально подходит для небольших дачных сооружений. Ее недостаток – отсутствие возможности переходить на летний режим.

Наиболее известны несколько типов порядовки такой печи, но, несмотря на отличительные нюансы, их объединяют следующие характеристики: мощность печи достигает 3,5 Квт; имеется 4 вытяжки в варочной камере и труба для дымохода не превышает размеры 270×140 мм.

Принцип действия печи основан на прямоточной работе отопительного щитка. В итоге на приготовление пищи тратится лишь маленькая часть тепла, а остальная уходит на обогрев помещения.

Щиток для красоты можно отделать штукатуркой, изразцами или оставить кирпичным.

Требования к обустройству щитков

Важно помнить о прочности фундамента и его качественной гидроизоляции (например, слоем рубероида). Это обезопасит от попадания влаги на щиток.

Также необходимо строго учитывать все противопожарные требования.

Чтобы не допустить образования излишней конденсированной влаги и уменьшения тяги, необходимо контролировать максимальную температуру выходящего дыма, которая должна составлять не более 120 градусов.

Особенности материалов

Стенку дымохода лучше строить из ровного и лишенного сколов кирпича. Все стыки между рядами, все швы должны быть качественно и равномерно заделаны раствором. Упавший вниз агрегата раствор следует удалить оттуда через специальные проемы для очищения печи.

Идеальным для укладки щитка считается размер в полкирпича, благодаря чему исключено его быстрое остывание.

Для возведения щитка допустимо использовать обычный кирпич. Единственное условие – он не должен быть полым. Замазывать швы между слоями кирпича лучше не цементным раствором, неприспособленным к влиянию высокой температуры, а глиняной массой.

Правильно сложенный отопительный щиток увеличивает КПД печки с 30% примерно до 65%.

Этапы проведения работ

Перед началом работы необходимо приобрести кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для удаления излишков раствора.

Из материала для возведения стандартного отопительного щитка и фурнитуры понадобятся огнеупорные кирпичи (около 310 шт.), примерно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специальные прочистные дверки, 20-сантиметровая решетка для вентиляции и 3 штуки задвижек (дымовых) размером 13×13 см.

Как уже говорилось выше, щитки возводят на фундаменте. Поэтому начинается процесс именно с обустройства и гидроизоляции основания.

Строительство фундамента

Раствор в фундаменте выравнивают с помощью уровня, не доходя при этом примерно 10 см до пола. На подсохший слой кладут кирпич, обрабатывают основание конструкции гидроизоляционным материалом, намечают контур агрегата. Затем кладут второй пласт кирпича, окончательно сравнивая его с уровнем пола.

Основной алгоритм укладки фундамента одинаков для порядовки отопительного щитка любой конфигурации.

Кладка щитка без автономной топки

• 1 ряд – полностью выложен кирпичом.
• 2-й и 3-й ряды укладывают, следуя порядовке.
• На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окошко для дальнейшего соединения с щитком.

• Начиная с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
• Начиная с 8-го и, включая все четные ряды, действуют строго по схеме-порядовке.
• На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, что обеспечивает более прочную связку швов.
• В 10, 18 и 24-м рядах не забывают поставить задвижку справа.

• На уровне 21-го и 22-го слоев устанавливают самоварник, который будет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
• На 28-м слое ставят надежную задвижку, а 29-й выкладывают, согласно порядовке, не забывая о перевязке.
• На 30-м ряду перекрывается канал слева, а также вновь устанавливается задвижка.
• Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
• Уровни 33, 34 и 35-го слоев укладывают на основании порядовки, а на финальном – 36-м ряду обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).

Порядовка щитка с автономной топкой

Эта схема более сложная и предусматривает возможность раздельной топки щитка и плиты. Материала здесь также понадобится гораздо больше, чем при упрощенном варианте щитка.

После надежного монтажа фундамента укладывают два первых слоя, следуя схеме порядовки. 3-й ряд – аналогично, но с зольником, который нужен для топки.

• 4-й пласт довольно ответственный: здесь устанавливают 2 задвижки (на зиму и лето), а также дверки (поддувальные и прочистные) в количестве 4 шт. Аналогично на 5-м ряду, но здесь дополнительно делают перевязку швов.
• На 6-м уровне ставят духовку с водогрейной коробкой, а также уменьшают по размеру каналы и перекрывают дверцы.
• На 8-м слое ставят дверки: большую – для плиты и маленькую, предназначенную для щитка.
• 9-й и 10-й ряды кладутся соответственно схеме, но на 10-м прокладывают стальной уплотнитель над конструкцией для духовки.
• На 11-м ряду верхнюю кромку духового шкафа мажут глиной, а также перекрывают дверки.
• Финальный ряд – 12-й, служит для укрепления каркаса и установки чугунного настила.

Необходимость отапливать помещения в круглосуточном режиме подтолкнула к созданию вместо стандартной печи-буржуйки высокоэффективного отопительного щитка, обладающего отличной теплоемкостью и гарантирующего комфорт как при приготовлении еды, так и при пребывании в помещении.

</index>

Гляньте это:

Устройство теплообменника для печи своими рукамиСоздание отопления теплицы из поликарбонатаСоздание водяного отопления гаража своими рукамиВарианты создания отопления теплицы своими руками

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

26 февраля 2019 просмотров: 4960

Отопительный щиток, которым будет дополнена кирпичная печь или буржуйка, имеет массу преимуществ и конструктивных особенностей. Из данной статьи вы сможете узнать о его преимуществах, найти порядовку кладки, перечень материалов и советов по процессу сборки своими руками.

Если вы не хотите складывать своими руками кирпичную печь и отдаёте предпочтение более современным и оригинальным решениям, как вариант можно установить у себя в доме стальной камин со стеклянной дверцей или большую топку

Общее понятие, классификация и преимущества щитков

Печь, щиток отопительный для которой является неотъемлемым элементом, будет функционировать согласно всем нормам и требованиям со стороны пожарной безопасности. Щиток, наиболее часто складывается из кирпича, и вы ступает в качестве панели, посредством которой выполняется обогрев помещения. С его помощью можно добиться максимального и равномерного отапливания всего дома, такой способ — это отличный выход из положения, если у вас в силу определённых обстоятельств нет возможности выполнять обогрев дома с помощью трубы дымохода и других популярных методов. Это часто случается, если у хозяина нет возможности провести в дом газовые коммуникации и т.д.

Такая кирпичная плоскость, нагревается от варочной поверхности или в некоторых случаях, этот конструктивный элемент может дополняться своей индивидуальной топкой. Если в такой кирпичной конструкции присутствует своя заслонка и дверца, значит, он по праву может называться полноценным теплообменником.

Перед тем, как собрать своими руками отопительный щиток, необходимо подробней ознакомиться с классификацией данного атрибута:

Фото щитков	Разделение по классификации	Описания и разъяснения
	Толщина стенок	В зависимости от того, насколько часто вы собираетесь использовать такой отопительный агрегат, он может складываться из кирпича различной толщины. Практически никогда не используется целый кирпич, при частом использовании для кладки применяется ½ кирпича, в то время, как и для кратковременного использования, можно использовать и 1/3 и ¼ кирпича.
	Конструктивные особенности и принцип монтажа	Чем тоньше стенки щитка, тем точнее должна возводиться такая конструкция. Для того чтобы обеспечить максимальный уровень безопасности данному элементы, возможно вам потребуется дополнить его кожухом, а также произвести предварительную гидроизоляцию фундамента. Щитки отличаются и по своим конструктивным особенностям, они могут быть колпаковыми или канальными. Колпаковые конструкции отличаются своей простотой, они заполняются воздухом, который в горячем состоянии остаётся внутри и по м ере остывания он замещается новым, поэтому отдача тепла у такой конструкции всегда максимальная. Колпаковые разновидности также более безопасные и устойчивые к воспламенениям. Канальные установки ещё более простые и примитивные, они имеют внутри себя каналы, диаметр которых одинаков с сечением дымоходной трубы. Также, на определённых участках конструкции располагаются перемычки, которые можно открывать и закрывать и тем самым регулировать интенсивность и скорость нагрева помещений в доме.
	Конфигурация	Бывают прямыми или угловыми, каждый из этих вариантов имеет как своим преимущества, так и недостатки. Если рассматривать популярностью обеих конструкций, то прямая пользуется большим спросом, поскольку она легко складывается с помощью простой и примитивно складывается, с помощью простой и примитивной порядовки. К несомненным преимуществам углового щитка, относится то, что при всей сложности своего возведения, они имеете высокую эффективность, а также позволяет выгодно экономить свободное пространство, что особенно актуально для помещений с небольшой площадью.

Отопительный щиток из кирпича, даже учитывая те обстоятельства что сегодня есть и более современные печи и камины, пользуется большой популярностью и с годами не теряет своей актуальности. К его несомненным преимуществам относится то, что он не просто распределяет и накапливает тепло от топки, но и имеет эстетический внешний вид, и тем самым может выступать в качестве декоративного элемента.

Отопительный щиток, который подобран и собран по всем правилам, обойдётся вам в разы дешевле, чем печь, при этом он будет обогревать ваш дом на таком же уровне. При выборе такой конструкции необходимо составить подробный проект, учитывать площадь, утепление и другие индивидуальные параметры вашего жилища!

Щитки способны быстро накапливать и надолго сохранять тепловую энергию, при этом, в отличие от массивных кирпичных печей занимают мало места, а кладка такой конструкции очень простая, в сравнении со сложными порядовками кирпичных печей.

Помимо того, что такое устройство не занимает много свободного пространства и подходит для маленьких комнат, его легко возвести своими силами, при условии изучения порядовки, покупки и подготовки подходящих материалов и соответствующей фурнитуры.

•
•
•
•

•
•
•
•

Также, отопительный щиток из кирпича – это элемент, который позволяет даже готовить пищу, однако для этого, необходимо встроить в него варочную поверхность.

Варианты порядовок щитков своими руками

Отопительный щиток, порядовка которого представлена далее в данной статье – это полезная конструкция. Однако перед тем, как приступить к её возведению, необходимо учитывать ряд правил и требований, которые относятся к выбору материалов и подходящего инструмента, для быстрой и качественной реализации такого проекта.

Поскольку такая конструкция выполняется из кирпича, они имеет немалый вес и следовательно, в большинстве случаев, начальным этапом строительства, считается возведение отдельного фундамента, который обеспечит максимальную устойчивость и долговечность щитка.

На первом этапе необходимо связать фундамент кирпичной конструкции и дома, для этого используется бетонный раствор, необходимо залить его и дождаться того момента, когда он полностью просохнет. После, укладываем слой рубероида, он является качественным и подходящим для данного случая изолятором.

Одним из самых простых, является вариант выкладки щитка, с параметрами 890х380х2240 миллиметров. Перед началом самостоятельных работ вам понадобится обзавестись: кельмой, молотом (кирка с небольшими габаритами), отвесом, линейкой, рулеткой, угольником, расшивкой, шнурком и уровнем.

•
•
•
•

•
•
•
•

Для кладки основной конструкции вам потребуется порядка 309 штук кирпича, можно взять их с запасом, также понадобится чистый песок (3-5 вёдер), глина (около 5-7 вёдер состава без грязи и мусора). Для изоляции такой конструкции купите рубероид (2 метра), дымовая задвижка (три штуки), дверца небольших габаритов (3 штуки) – они потребуются для того, чтобы у вас имелась возможность производить очистку внутреннего содержимого щитка от сажи и копоти. Также вам понадобится одна решётка размером не более 200 миллиметров.

Перед началом кладки основной конструкции укладывают кирпич, который вместе со слоем рубероида на верху, не должен доходить до уровня пола, теперь укладывается второй кирпичный ряд, который уже будет находиться на уровне пола. Далее, необходимо соблюдать данную последовательность действий:

1. После того, как фундамент выложен, необходимо укладывать первые три ряда опираясь на имеющуюся порядовку. Четвёртый и пятый ряд дополняются специальным окошком, с помощью которого можно будет осуществлять простую чистку;
2. На 6 ряду оставляется два канала, теперь продолжает следовать выбранной порядовке и опираемся на её индивидуальные особенности, с 7 по 25 ряд. Однако, важно не забывать об обустройстве трёх каналов;
3. Также, на протяжении от 8 по 26 ряд, необходимо выполнять кладку по нечётным числам рядов;
4. На 17 или 18 ряду необходимо дополнить конструкцию задвижкой, на 21 и 22 ряд необходимо вместе с кирпичом уложит и самоварник. На двадцать седьмом ряду самоварник полностью перекрывается и каналы с левого края объединяются между собой;
5. Тридцатый ряд – это участок, на котором необходимо установить задвижку (справа), теперь продолжаем стандартную кладку, вплоть до тридцать шестого ряда. На последнем, тридцать шестом ряду, важно оставить зазоры, которые называются вентиляционными и дымовыми каналами.

Также, можно выполнить кладку и опираясь на второй вариант порядовки, для которой понадобится обзавестись: кирпичами (порядка 680-720 штук), песком и глиной (около 20 вёдер каждого состава), стальными уголками размером в четыре метра, дверцей, полоской из стали длиной порядка 500-550 миллиметров, стальным листом с минимальными габаритами в 0,5-0,8 метра. Также потребуется чугунная плита на две конфорки, топочная дверца, поддувальные и прочистные створки, задвижки и короб для нагрева воды.

На первом этапе вам также понадобится выложить отдельный фундамент, также, изначально необходимо подобрать оптимальное и подходящее место для установки щитка с габаритами в 140х102х217 сантиметров. Этот вариант куда больше и сложнее чем предыдущий, поэтому его лучше реализовывать опытным печникам и мастерам.

Отопительный щиток будет сложен по следующей порядовке:

1. 1-3 ряд укладываются стандартным образом, исходя из выбранной порядовки. На третьем ряду необходимо оставить пространство, для последующей установки топочной дверцы;
2. 4 и 5 ряд – это место, на котором будет устанавливаться поддувало и прочистная дверца, не стоит забывать и о 2 задвижках;
3. На 6 ряду начинается постепенное уменьшение каналов, производим установку нагревательного бака, а также духовки;
4. Седьмой ряд – это место, на котором производится монтаж решётки. В целях удобства и надёжной фиксации, все мешающие кирпичи слега стёсываются. Канал необходимо перекрыть, для того, чтобы в последующем он имел два разветвления;
5. На восьмом устанавливаются две дверцы, а на 9 и 10 необходимо следовать порядовке и не забыть о выкладке стальной полосы;
6. На одиннадцатом выполняется перекрытие дверей, верхняя часть которых смазывается тонким слоем глиняного раствора. Что же касается короба для нагрева воды, то он с левой части остаётся не заложенным, а справа полностью закладывается;
7. Двенадцатый ряд – это место, на котором производится установка чугунной плиты. На шестнадцатом ряду, около правого канала, важно произвести стёсывание кирпичей. Девятнадцатый комплектуем задвижкой, далее, до 25 ряда все каналы разделяются на пять;
8. На двадцать втором устанавливается самоварник и щиток, для расширения, на тридцать первом ряду, необходимо произвести стёсывание кирпича и на тридцать третьем установить вентиляционную решётку;
9. Швы периодически необходимо полноценно и правильно перевязывать, порядовка выбирается индивидуально и может сильно отличатся, однако принципы всегда остаются едиными.

•
•
•
•
•

•
•
•
•
•

Также вами может быть собран и металлический отопительный щиток, однако такой вариант не очень сильно распространён, поскольку для его сборки необходимо обладать навыками резчика по металлу и сварщика.

В данном видео ролике рассказывается о том, как собрать своими руками отопительный щиток из кирпича:

Содержание

С целью организовать качественное отопление многие выбирают такое приспособление, как тепловой щиток. Основным преимуществом данного устройства является возможность быстро нагреть воздух в помещении. При этом его легко собрать самостоятельно, воспользовавшись инструкциями из сети Интернет. А так как во время работ используется кирпич, который отличается теплоемкостью и хорошей теплопроводностью, то в результате можно хорошо сэкономить на отоплении. Также щиток — идеальное приспособление для отопления в местах отсутствия центрального газоснабжения. Но для обеспечения эффективной работы следует узнать о данном приспособлении больше информации.

Достоинства печи с отопительным щитком

Отопительно-варочная печь, дополнительно оборудованная щитком, который сложен из кирпича с ровными стенками без сколов с соблюдением всех технических норм, может полностью заменить традиционную печь.

По сравнению с обычной кирпичной печью чугунная плита с тепловым щитком обладает следующими достоинствами:

• Способна хорошо нагреть помещение за непродолжительный отрезок времени.
• Позволяет надолго сохранить тепло в доме даже после затухания печи.
• Является варочной поверхностью.

Разновидности и схемы щитков

Различают два вида устройства, учитывая тип организации внутреннего пространства:

• Канальный тип устройства. Тело щитка представляет собой развитую сеть газоходов. Перед выходом наружу газовые потоки вынуждены проделать путь по соединенным между собой вертикальным каналам. По пути они отдают тепло.
• Колпаковый тип. Приспособление используется в качестве дополнения к чугунной печи. Состоит из одной-двух камер с горизонтальными сводами, необходимых для задержки газов до момента их остывания. Попасть в дымоход они могут только после охлаждения.

Ввиду того что канальный тип устройства имеет упрощенную конструкцию и его легче собрать, его используют чаще, собирая самостоятельно. Отопительный щиток колпакового типа, который эффективнее отбирает тепло, сложнее в исполнении. Для его сборки рекомендуется приглашать квалифицированных специалистов.

Особой популярностью пользуется отопительный трехканальный щиток. Он дает возможность использовать отопительно-варочную печку и в летнее время лишь для приготовления пищи. Реализовать данную функцию позволяет переключение дымооборотов. Для этого применяются встроенные в газоходы задвижки.

Другие конструктивные особенности:

• Воздухообмен в помещении обеспечивает вентиляционная шахта, оборудованная на верхней части конструкции.
• Наличие решетки с обратным клапаном на выходе из шахты позволяет предотвратить опрокидывания тяги в случае ветреной погоды.

О толщине стенки

Одним из критериев, по которому классифицируются топливные щитки, является толщина стенок:

• В случае с толстыми стенками выполняется кладка в полкирпича. Вариант отличается низкой возгораемостью, поэтому является наиболее подходящим для долго работающей печи.
• Кладка в 1/4 кирпича позволяет сложить конструкцию с тонкими стенами. Вариант, предполагающий четкое соблюдение правил пожаробезопасности, ввиду полного, а не частичного нагревания конструкции. Правила, которые необходимо соблюсти во время сборки — наличие гидроизолированного фундамента и металлической оболочки (кожух), украшение изразцами выполняется в процессе строительства.

Какую кладку выбрать

Для самостоятельного возведения теплового щитка рекомендуется выбрать простую канальную конструкцию в полкирпича.

Важно перед началом кладки правильно и качественно обустроить фундамент, не связанный с основание здания. Для его устройства используется бетон. Верх основания должен быть на 15 см ниже уровня пола. Завершающим этапом является укладка гидроизоляционного слоя (используется рубероид).

Далее, подготовив кладочный раствор, можно начинать кладку согласно порядовке.

Правила, требующие соблюдения:

• Оптимальная толщина шва — 3 мм, максимальная — 5 мм.
• После укладки ряда проводится его проверка по вертикали и горизонтали. Используется отвес и уровень.
• Излишки глиняно-песчаного раствора как с внешней, так и внутренней стороны удаляются.
• После укладки 3-4 рядов газоходы изнутри протираются влажной тряпкой.
• Разделки выполняются при переходе через межэтажные перекрытия и кровлю.
• Готовой конструкции дается время для полного просыхания. Мелкие щели, обнаруженные после высыхания, заделываются глиной.

Ввиду большей сложности рассмотрим порядок выкладки конструкции с автономной топкой, позволяющий раздельно топить плиту и сам щиток:

• Первые два ряда выкладываются согласно порядовке, схему которой можно без труда найти в интернете.
• В третьем ряду оставляется зольник под топку.
• При укладке 4-го и 5-го ряда проводится монтаж двух задвижек (летний и зимний ход) и четырех дверок (2 поддувальные + 2 прочистные).
• В 6-м ряду необходимо уменьшить все каналы, перекрыть дверцы, установить водогрейную емкость и духовой шкаф.
• В 7-м ряду выполняется монтаж колосниковых решеток, предназначенных для топливников плиты и щитка. При этом кирпичи по обе стороны элементов стесываются. С целью устройства двух коротких каналов длинный канал слева перекрывается.
• Восьмой ряд кладется согласно порядовке. Одновременно монтируются топочные дверцы топливников.
• 9-й и 10-й кирпичный ряд также кладется по схеме. В 10-м устанавливается полоска из стали для духовки.
• В 11-я ряду перекрываются дверцы, глиняным раствором смазывается верх духовки. Кроме этого, перекрывается канал справа от водогрейной емкости.
• 12-я ряд является завершающим в кладке плиты, поэтому для укрепления каркаса используются стальные уголки, а также монтируется настил из чугуна.
• Далее следует порядовка — кладка теплового щитка.
• В 16-м ряду справа от второго канала стесывается кирпич.
• 19-й ряд — место установки задвижки, закрывающей трубу (из трех каналов получается пять).
• В 22-м ряду свое место занимает самоварник, щиток перекрывается, остается труба.
• Для кладки 31-го ряда берется стесанный кирпич, что позволяет расширить канал трубы.
• В 32-м и 33-м рядах в образованном отдельном канале монтируется вентиляционная решетка.

Существует и облегченный вариант кладки. Конструкция собирается в металлическом каркасе. Затем он облицовывается листами из металла или специальной фанерой (асбофанера). Раскройка облицовочного материала выполняется согласно шаблонам с учетом параметров печки и технологических отверстий.

Важные моменты:

• Для подготовки основания лучше использовать асбест, обитый стальными листами.
• Металлический каркас, сваренный из стального уголка, устанавливается строго вертикально. Четыре ножки прочно опираются на основание.
• Далее монтируется первый ряд облицовочных листов.
• Первый ряд кладки выкладывается плашмя, а затем ее доводят до уровня нижнего ряда облицовки. Важно следить, чтобы кирпичи были уложены на ребро плотно без пустот, а также плотно прилегали к облицовке. Для этого используется глиняный раствор в виде тонкого слоя. Пропущенные пустоты станут причиной снижения нагревания стенок.
• Далее укладывается второй ряд облицовки и все этапы работ повторяются.

Для каких приборов используется щиток

Две наиболее распространенные ситуации:

• Приобретение металлической печи, которая одновременно является камином.
• Использование кирпичной варочной плиты.

Также щиток из кирпича востребован среди жильцов загородных домов, в которых установлены шведские печи Жирнова. Внешне они напоминают камин, а конструктивно состоят из топки и варочной поверхности: большая часть тепла уходит на отопление, небольшая часть — на приготовление.

Печи производства Ферингер также в большинстве случаев дополняются кирпичной стеной, что позволяет повысить их производительность.

Если отопительный щиток для металлической печи или кирпичной плиты не используется, то тепло, полученное от сгорания топлива, в прямом смысле вылетает в трубу. А в случае его наличия тепло задерживается, что позволяет обогреть помещение.

Тепловой щиток, имеющий вид толстой кирпичной стены, можно сравнить с газовоздушным теплообменником, который пристраивается к любой печи с целью повышения эффективности ее работы. Газовые потоки под воздействием тяги дымохода движутся по вертикальным и горизонтальным каналам внутри стены.

Принцип работы данного приспособления основан на заборе тепла у дымовых газов. В результате сложенная из кирпича конструкция нагревается сама, а потом нагревает воздух в помещении. Благодаря теплоемкости материала стена долго остывает и продолжает отдавать тепло после прогорания топлива.

Как правило, щиток не оборудуется собственной камерой сгорания, играя роль лишь дополнительного элемента. Но иногда конструкцией предусматривается наличие топливника.

Вывод

Роль, которую играет кирпичный щиток, очень важна. Данное приспособление позволяет повысить эффективность печного отопления при эксплуатации печей различного типа:

• железной печи-камина;
• каменной печи;
• простой буржуйки, КПД которой обычно не превышает 30-40%.

При использовании кирпичной стены с воздуховодами внутри вы получаете возможность сократить расход дров в несколько раз, обеспечив надлежащее отопление в помещении.

Видео по теме:

Тепловой щиток из кирпича достаточно длительный период времени является важным элементом печи, причём как «буржуйки», так и некоторых других видов. Правильно выложенный щиток будет очень удобным и практичным в использовании и сможет служить очень долго. В данной статье можно узнать, как сделать отопительный щиток из кирпича: порядовка, инструменты и материалы для работы.

Что это такое

Прежде чем перейти к классификациям этого элемента, стоит для начала разобраться, что такое щиток для обогрева, и в чём необходимость его построения.

Щиток является строением чаще всего из кирпича, которое используется как варочная или отапливающая поверхность. Данная конструкция позволяет поддерживать тепло в жилых помещениях. Особенно хорош и незаменим он в том случае, когда стандартные методы отопления трубами по каким-либо причинам не подходят или попросту недоступны (например, иногда нет возможности провести к дому газ).

Обычно такой щиток функционирует от горячих газов, которые выделяются из варочной плиты печи, но иногда в него можно встроить и индивидуальную топку.

</p>

Классификация

Тепловые щитки разделяются по нескольким особенностям:

• Толщине стенок;
• Особенностям конструкции или монтажу;
• Конфигурации.

Каждая из вышеперечисленных особенностей подразделяет конструкцию ещё на несколько типов. Например, толщина стенок может быть как в половину кирпича, так и в четверть. Первый способ отлично подойдёт для тех, кто хочет долгое время работать с плитой и не бояться возгорания при длительной эксплуатации. В конструкциях же с тонкими стенками в четверть кирпича основная особенность в том, что они гораздо быстрее остывают.

Это важно! Создание такого типа отопительного щитка требует осторожности, соблюдения правил, предупреждающих от возгорания, а, главное, вдобавок ещё и лишних затрат на металлический кожух и гидроизоляционную систему фундамента.

Особенности конструкции и монтажа также имеют свои подразделения. Существует два основных вида конструкций: колпаковый и канальный типы. В первом случае одна или две поверхности совмещены по принципу колпака при помощи каналов. Принцип работы такой конструкции несложный. Горячий воздух останется в верхней части конструкции до того момента, пока не начнёт остывать. После того как воздух в колпаке остынет, другой горячий воздух займёт его место.

</p>

Канальный тип проще колпакового. Этот случай подразумевает одинаковый диаметр в трубе и наличие перемычек в определённых местах конструкции, которые позволяют регулировать нагрев или остывание поверхности.

Конфигурация щитка подразделяется на прямую и угловую. У каждой конфигурации есть свои преимущества и недостатки, которые влияют на функциональность щитка. Однако отмечено, что угловая конструкция используется значительно реже прямого вида. Возможно, это обусловлено тем, что угловая конструкция сложнее в построении. При этом она способна сэкономить место, что станет прекрасным решением в том случае, если помещение, в котором расположен щиток, небольшого размера.

Достоинства

Несмотря на то, что современный мир подразумевает использование высокотехнологичных устройств и строений, простой отопительный щиток не теряет своей популярности. По основному принципу строятся не только печи в частных домах, но и создаются камины, которые являются как отопительным, так и декоративным элементом жилища.

Это важно! Подобрав правильный тип теплового щитка, можно выгодно сэкономить время и деньги, которые бы ушли на создание полноценной классической печи. Важно в этом случае учитывать размер помещения, требования к поверхности, предполагаемую продолжительность использования и пр.

Кладка простого щитка значительно легче печной кладки, кроме того, в некоторых случаях конструкция гораздо лучше прогревает помещение и сохраняет тепло длительный промежуток времени.

Кроме вышеперечисленных положительных сторон, есть ещё одна, не менее важная. Компактность щитка даёт большие возможности в больших и маленьких помещениях. При правильной укладке можно не беспокоиться о каких-либо проблемах, которые могли возникнуть с печью. Конструкции в основном простые и будут понятны даже новичкам в этом деле. Главное – это выбрать качественные материалы и внимательно изучить инструкцию.

</p>

На такой поверхности можно будет потом даже готовить, так как есть возможность оснащать чугунную поверхность специальными конфорками. Преимуществ гораздо больше, чем недостатков, и не менее важная сторона вопроса – это простота самостоятельной выкладки. Подобную конструкцию можно сделать самостоятельно, главное – не пытаться заниматься самодеятельностью, так как любая ошибка может нанести существенный вред в будущем.

Как сделать отопительный щиток своими руками

Изготовить щиток для обогрева – вполне реальная задача даже для человека, не имеющего до этого большого опыта в строительстве. На первый взгляд кому-то покажется, что конструкция слишком сложная, другие посчитают такой вид отопительного элемента простым. Однако не стоит забывать, что в каждом процессе есть свои нюансы, которые нужно учитывать и обязательно узнавать заранее, до того, как начнётся выкладка материала.

Это важно! Основное правило долговечной выкладки будущего щитка – это правильно выполненный фундамент печи.

Первый вариант кладки

Первым делом заливается бетон, важно, чтобы фундамент не был связан основой конструкции дома. После того как бетон просохнет, необходимо уложить рубероид. Он послужит отличной гидроизоляцией. Для наглядности смотрите рисунок ниже.

</p>

Рассмотрим два простых основных способа порядовки.

В первом случае параметры будущего щитка будут 89х38х224 см. Для выкладки подобной конструкции понадобятся следующие инструменты:

• Кельма;
• Молот с киркой небольшого размера;
• Отвес;
• Рулетка, линейка, угольник, уровень.

Также понадобятся расшивка и шнурок. Эти простые инструменты, в большинстве случаев они есть почти у каждого человека, в ином случае приобрести их не составит никакого труда.

Материалы, которые понадобятся для выкладки щитка, также знакомы многим и продаются в строительных магазинах. Потребуется 309 кирпичей, около четырёх вёдер чистого песка, не меньше 6 вёдер очищенной от мусора глины. Также будут необходимы 1,5 м рубероида, 3 дымовые задвижки, 3 дверки небольшого размера для прочистки от сажи и решётка размером до 20 см.

Подготовительные работы

Фундамент должен быть ниже уровня пола, на него следует уложить первый кирпичный слой, а после стелить рубероид. На рубероид кладётся ещё один кирпичный слой, и он должен быть на уровне половой поверхности. Это оптимальный и безопасный вариант начала укладки будущего щитка.

</p>

Процесс

Все действия необходимо выполнять согласно инструкции:

1. После выкладки фундамента кладётся первый слой из кирпичей. Со 2 по 3 ряд следует выкладывать кирпичи в зависимости от той порядовки, которая будет предпочтительней.
2. На четвёртом и пятом рядах потребуются чистки, а также окно для того, чтобы соединение со щитком было успешным.
3. В шестом ряду потребуется оставить 2 канала.
4. С седьмого по двадцать пятый ряды достаточно следовать выбранной порядовке и оставлять три канала. В этом случае кладка будет по нечётным числам рядов.
5. С восьмого по 26 ряды достаточно следовать порядовке.
6. На восемнадцатом ряду понадобится поставить задвижку. Двадцать первый и двадцать второй ряды укладываются вместе с самоварником. На 27 ряду, после того как самоварник будет перекрыт, необходимо объединить оба канала с левой стороны.
7. На 30 ряду справа ставится задвижка. По 36 ряд нужно следовать порядовке. 36 ряд последний, но требует не меньшего внимания, так как в нём нужно оставить вентиляционный и дымовой каналы.

Второй вариант кладки

Материалы:

• Кирпичи, понадобятся здесь в количестве 680 штук;
• Очищенный песок и глина – не менее 22 вёдер каждого;
• Уголки из стали 4 м;
• Дверка;
• Полоса из стали около 55 см;
• Лист из стали не меньше 0.5×0.7 м;
• Плита из чугуна, предпочтительно с 2 конфорками;
• Дверка для топки, поддувала, прочистки;
• Задвижки;
• Коробка для водонагрева.

Подготовка

Подготовка в данном случае не будет отличаться от первого варианта. Необходим качественно выложенный фундамент, соответствующий всем правилам. Параметры будущего щитка следующие: 1.40х1.02х2.17 м. Такая конструкция будет больше предыдущей, потребует больше сил и материалов, но она будет долговечной и более теплоёмкой, чем предыдущий вариант.

</p>

Последовательность действий

Существуют некоторые отличия:

1. С первого по третий ряд делать всё в соответствии с рядовкой. Но, начиная с третьего ряда, потребуется оставить место под топку.
2. На четвёртом и пятом ряду следует установка поддувальной, прочистной дверки, а также пары задвижек.
3. С шестого ряда каналы нужно уменьшить, установить водогрейный короб, а также духовку.
4. На седьмом ряду устанавливается решётка, стёсываются мешающие ей кирпичи, перекрывается канал для будущего разделения его на 2.
5. Восьмой ряд подразумевает установку двух дверок.
6. Девятый и десятый ряды выкладываются по выбранной порядовке, при этом следует на десятом ряду обозначить полосой из стали.
7. С 11 ряда перекрываются дверки, верх следует обмазать раствором глины. Толщина раствора не более сантиметра. Канал водогрейного короба слева оставляется без закладывания. Правую сторону заложить кирпичом.
8. На двенадцатом ряду устанавливается плита из чугуна.
9. Возле правого канала на 16 ряду потребуется стесать кирпич. На 19 ряду ставится задвижка для трубы. По 25 ряд нужно разделить полученные каналы на 5.
10. 22 ряд требует установки самоварника и щитка.
11. Чтобы расширить каналы трубы на 31 ряду, необходимо стесать кирпич. На 33 ряду ставится решётка вентиляции.
12. Обязательно стоит обращать внимание на перевязку швов независимо от выбранной порядовки.
13. Варианты порядовки могут быть самыми разнообразными. Поэтому стоит обратить внимание на то, какого размера помещение, соотношение помещение и возможных размеров будущего щитка и т. д.

Видео: как сделать тепловой щиток из кирпича

Как можно убедиться, самостоятельно выполнить такую конструкцию для своей печи вполне реально, если знать всё необходимое и соблюдать вышеприведённые инструкции. Достаточно лишь хорошо поработать, и отопительный щиток из кирпича, выполненный собственноручно, безусловно, будет радовать своего хозяина долгие годы.

Используемые источники:

• https://cotlix.com/kak-pravilno-slozhit-otopitelnyj-shhitok
• https://x-teplo.ru/otoplenie/drugie-sooruzhenija/poryadovka-shhitka-iz-kirpicha.html
• https://msk-kamin.ru/news/otopitelnyy-shchitok-svoimi-rukami-i-klassifikatsiya/
• https://profiteplo.com/pechi-i-kaminy/58-kak-slozhit-otopitelnyj-shhitok.html
• https://teplo.guru/elementy/otopitelnyiy-shhitok-iz-kirpicha.html
