Давление в системе отопления. Рабочее давление в системе отопления

Сегодня индивидуальные газовые котлы становятся невероятно популярными. И потому все большему количеству людей необходимо знать, каким должно быть рабочее давление в системе отопления в частном доме. От этого зависит не только микроклимат, но и безопасность, а также долговечность оборудования, стоит которое достаточно дорого.

1 Какое давление в системе отопления – начинаем с азов</span></h2>

Владельцу частного дома или квартиры с автономной системой отопления необходимо знать несколько основных понятий:

1. 1. Давление указывают в атмосферах, барах или мегапаскалях.
2. 2. В сети есть статическое давление, которое создает вода или другой теплоноситель. Этот вид давления существует даже при неработающем котле.
3. 3. Сила, двигающая воду по контуру отопления, создает динамическое давление. Оно, в свою очередь, воздействует на все элементы сети изнутри.
4. 4. Существует понятие предельно допустимого давления. Если давление слишком повышается, может наступить аварийная ситуация.
5. 5. Наиболее уязвимым звеном при скачках давления будет радиатор внутри котла. В зависимости от модели, он способен он выдержать примерно три атмосферы. Трубы и батареи менее хрупкие и могут справиться с гораздо более высокими показателями. Впрочем, от материала, из которого они изготовлены, тоже многое зависит. Поэтому заранее поинтересуйтесь, какие батареи отопления подойдут именно вам.

Так что же конкретно считать рабочим давлением? Еще одно важное для понимания обстоятельство. На этот показатель непосредственно влияют длина трубопровода, этажность здания, число радиаторов в системе. Поэтому его величина должна быть рассчитана еще на этапе проекта с учетом всех особенностей оборудования и материалов.

Для двух-трехэтажных домов оптимальным показателем является 1,5-2 атмосферы. Для жилья большей этажности допустимо рабочее давление в 2-4 атмосферы, при этом желательно устанавливать на этажах дополнительные манометры, чтобы контролировать показатели.

Рекомендуем

2 Открытая и закрытая системы отопления – в чем особенности</span></h2>

Автономные отопительные системы, которые используют в частных домах бывают двух типов:

• открытые, когда через расширительный бачок она сообщается с атмосферой, и вода циркулирует благодаря естественной конвекции: нагреваясь, поднимается, остывая, опускается,
• закрытые, когда система изолирована от атмосферы, и воду внутри нее толкает специальный насос.

Чтобы открытая система работала нормально, котел устанавливают в максимально низкой точке, а расширительный бачок – в верхней. Диаметр труб на выходе из котла – шире, при входе – уже. Эта система подходит для небольших, одноэтажных домов.

Чаще применяют второй вариант. Давление в закрытых системах в небольших домах также должно оставаться в пределах 1,5-2 атмосфер, этого достаточно, если контур не слишком протяженный и не оснащен огромным количеством радиаторов. При высокой этажности или большом количестве комнат в доме возможна установка дополнительного насоса.

Обратите внимание, что при начальном заполнении системы холодным теплоносителем вероятно попадание воздуха. После его удаления первоначальное давление упадет, это естественно. Поэтому его нужно вновь поднять, добавив воды, но немного не доводить до рабочей отметки. После нагрева, следуя законам физики, давление возрастет.

Насос – это основное преимущество данной системы. Его мощность позволяет делать трубопровод сколь угодно длинным, а число радиаторов таким, как вам требуется. При этом их можно подключать как последовательно, так и параллельно. Второй вариант предпочтительнее, поскольку создает меньшую нагрузку на котел.

Удобна закрытая система и для межсезонья, потому что наличие насоса позволяет устанавливать нагрев на минимальные показатели.

3 Давление в системе отопления частного дома нужно регулярно контролировать</span></h2>

Теперь, когда вы знаете, какое давление должно быть в системе отопления, нужно научиться его проверять. Любой современный котел обязательно оснащен чаще всего манометром со стрелкой, которая показывает уровень давления в системе. Такие приборы удобнее электронных, поскольку не требуют дополнительного электропитания.

Однако одной точки измерения недостаточно. Дополнительные манометры, в соответствии с техническим регламентом, следует разместить на входе и выходе из котла, на самом верхнем и самом нижнем сегментах системы, перед насосом и после него. Не помешают дополнительные манометры и в местах разветвления труб. Все вместе они позволят анализировать и лучше контролировать ситуацию. Но сами по себе измерительные приборы только констатируют факт, но никак не влияют на происходящее в контуре. Также их необходимо время от времени проверять на исправность и точность.

4 Растет давление в системе отопления – как выяснить причину</span></h2>

Проверяя время от времени показания манометров, вы можете заметить, что давление внутри системы возрастает. Это может происходить по нескольким причинам:

• вы повысили температуру теплоносителя, и он расширился,
• движение теплоносителя остановилось по какой-то причине,
• на каком-либо участке контура перекрыта задвижка (клапан),
• механическое засорение системы или воздушная пробка,
• в котел постоянно поступает дополнительная вода из-за неплотно закрытого крана,
• при монтаже не соблюдены требования к диаметрам труб (больший на выходе и меньший на входе в теплообменник),
• чрезмерная мощность или огрехи в работе насоса. Его поломка чревата губительным для контура гидроударом.

Соответственно необходимо выяснить какая из перечисленных причин привела к нарушению рабочей нормы и устранить ее. Но бывает, что система месяцами работала успешно и вдруг произошел резкий скачок, а стрелка манометра ушла в красную, аварийную зону. Такую ситуацию может спровоцировать закипание теплоносителя в баке котла, поэтому нужно максимально быстро снизить подачу топлива.

Современные приборы индивидуального отопления оснащены обязательным расширительным баком. Он представляет собой герметичный блок из двух отделений с резиновой перегородкой внутри. В одну камеру поступает подогретый теплоноситель, во втором остается воздух. В тех случаях, когда вода перегревается и давление начинает расти, перегородка расширительного бачка сдвигается, увеличивая объем водяной камеры, и компенсирует перепад.

На случай закипания или критического скачка в котле предусмотрены обязательные предохранительные клапаны сброса. Они могут находиться в расширительном бачке или на трубопроводе сразу на выходе из котла. При аварийной ситуации часть теплоносителя из системы через этот клапан выливается, спасая контур от разрушения.

В хорошо продуманных системах есть и перепускные клапаны, которые в случае засора или иной механической закупорки основного контура, открываются и запускают теплоноситель в малый контур. Эта система безопасности защищает оборудование от перегрева и поломки.

Нужно ли объяснять, как важно следить за исправностью этих элементов системы. При малом объеме или нарушении давления внутри расширительного бачка, а также утечках теплоносителя через микротрещины, возможны даже существенные перепады давления в системе.

5 Жесткая вода – противник системы</span></h2>

На состояние внутренней поверхности всех элементов отопительного контура влияет качество воды, которую используют в качестве теплоносителя. Если она жесткая, богатая солями и минеральными веществами, то при нагреве будет образовывать накипь и осадок, которые со временем повредят оборудование и вызовут засоры в системе. А те, в свою очередь, будут влиять на давление в трубах и радиаторах.

В качестве профилактики лучше наполнять контур специально подготовленной, обессоленной водой. Если это невозможно, котел требуется регулярно чистить. Доверить эту работу лучше опытному профессионалу, хорошо знакомому с устройством дорогостоящего оборудования. Он отсоединит теплообменник и промоет его специальными реагентами.

В случае с большим количеством отложений можно подвергнуть подобной обработке всю систему. Но с этой задачей могут справиться только настоящие профессионалы своего дела.

6 Мы его теряем, или почему давление падает</span></h2>

У постепенного или резкого снижения давления в автономной системе может быть две основных причины:

• неисправность теплообменника,
• одна или несколько утечек в контуре.

Любое повреждение котла нужно диагностировать и оперативно ремонтировать. Среди причин потери давления могут быть загрязнение, микротрещины, высокий износ, недоработка производителя и, опять же, дефекты расширительного бачка. Любая поломка устраняется соответствующим образом.

Нередко же причиной падения давления становятся утечки. Слабых мест немало – это и некачественная спайка пластиковых или металлических труб контура, и неплотные соединения с радиаторами, и прорывы изношенных труб, и трещины в резиновой мембране расширительного бачка, когда теплоноситель попадает и остается в камере для воздуха.

В последнем случае обнаружить утечку можно самостоятельно: достаточно нажать на золотник, с помощью которого в камеру нагнетается воздух. Капающая или текущая изнутри вода подтвердит вашу догадку.

Найти течь в трубопроводе, который часто скрыт внутри пола или стен, достаточно сложно. Для начала стоит осмотреть видимые участки. Обратите внимание на пол, даже если он сухой, в местах протечек могут оставаться пятна от высохшей воды. Отложения солей или ржавчины на местах соединений также могут говорить о потере герметичности.

Если конструкция контура позволяет, можно поочередно отключать отдельные участки сети, так поломку найти будет проще.

В случаях скрытого трубопровода или безрезультатности визуального осмотра потребуется опрессовка. Самостоятельно ее выполнить довольно сложно, поскольку требуются и навык, и специальное оборудование. Сначала из системы сливают теплоноситель, котел и радиаторы изолируют, в контур компрессором под давлением нагоняют воздух. В конечном результате давление в сети должно быть на 20 процентов выше рабочей нормы. В таком состоянии систему оставляют на несколько часов и вновь измеряют давление. Если оно упало, надо искать места разгерметизации. Для этого видимые швы можно смазать мыльным раствором, выходящий воздух выдаст себя пузырьками. Подскажет места утечек и характерное шипение.

Места поломок дополнительно уплотняют или же заменяют вышедший из строя участок на новый.

7 Скачки в работающей системе обогрева и как с ними бороться</span></h2>

Если даже спустя несколько недель после начала регулярного отопительного сезона давление в системе «пляшет», стоит перепроверить все проблемные места и убедиться в работоспособности каждого из элементов блока безопасной эксплуатации теплообменника:

• манометра,
• воздухоотводчика, через который выходит воздух из теплоносителя,
• предохранительного клапана, сбрасывающего часть воды в случае скачка давления или закипания (кстати, лучше предусмотреть подключение клапана к канализации, иначе горячая вода окажется на полу),
• для больших домов актуальны дорогие, но весьма «умные» автоматы, способные круглосуточно контролировать ситуацию.

В любом случае стоит помнить, что проблемы с отопительной системой – это не только потеря комфортного микроклимата в жилье и материальные затраты, но и угроза безопасности как всего строения, так и его обитателей. А значит, невнимательность здесь недопустима.

Фото

Что такое рабочее давление в системе отопления

Давление в системе отопления возникает в результате воздействия нескольких факторов. Оно характеризует воздействие на внутренние стенки элементов (котла, труб, радиаторов) теплоносителя. До момента заполнения водой, давление в трубах будет равно атмосферному – 1 бар. Но как только начинается процесс заливки воды, начинается изменение этого показателя.

Даже при холодном теплоносителе на трубопровод будет оказано давление воды. Это происходит из-за различного расположения элементов системы – при увеличении высоты на 1 метр добавляется 0,1 бар. Такой тип воздействия называется статическим. Он свойственен для открытых систем отопления с естественной циркуляцией. Их конструкция позволяет практически мгновенно стабилизировать возможные отклонения показателя.

Наряду с этим существуют другие причины перепада. Превышение нормального показателя может быть связано со следующими факторами:

• Естественное расширение объема теплоносителя из-за нагрева.
• Неправильно подобранные диаметры труб. Выходной патрубок котла должен иметь самый большой размер. Если же это правило не соблюдается, то по мере уменьшения диаметра возрастает давление.
• Увеличенная мощность циркуляционного насоса либо сбои в его работе. Результатом последних может быть гидроудар.
• Открытый кран подпитки системы от водоснабжения. Это происходит, если давление в трубах водоснабжения превышает показатель в отоплении.

Причиной спада номинального показателя давления может быть только протечка. В некоторых случаях это микротрещина на трубе или чаще всего – на теплообменнике котла.

Нормальные показатели давления

Для автономных систем отопления не существует норм давления. Эта величина рассчитывается в зависимости от параметров оборудования и характеристик труб. При этом необходимо следовать правилу, что нормальный показатель давления в отоплении должен соответствовать минимальному значению самого «слабого» элемента.

Следующим фактором является обязательная разница между давлением в прямой и обратной трубах котла. Оно должно составлять 0,3-0,5 атм. Это является одним из механизмов поддержания нормальной циркуляции теплоносителя.

Способы его контроля и стабилизации

Для визуального контроля давления устанавливаются специальные приборы – манометры.

Практически все современные котлы отопления комплектуются этим прибором. Но, помимо этого, необходим монтаж дополнительных точек измерения. Они должны располагаться на следующих участках трубопровода:

• Входной и выходной трубе отопительного прибора.
• Самой высокой и низкой точках системы.
• В местах разветвления магистрали – тройники, трехходовые (двухходовые) клапаны, коллекторах.

Однако они смогут показать критические изменения, но никак не повлияют на сложившуюся ситуацию. Поэтому дополнительно монтируют приборы стабилизации.

Способы нормализации

По умолчанию каждая закрытая система отопления с принудительной циркуляцией должна быть укомплектована расширительным баком. Это стальная герметичная конструкция, разделенная на 2 камеры (подробнее о выборе бака читайте тут).

Одна из них подключена к магистрали, а вторая наполнена воздухом. В качестве перегородки между ними установлена резиновая мембрана. Показатель давления в верхней камере равен нормальному. Если происходит расширение воды из-за нагрева и рост давления в трубах, мембрана смещается в сторону воздушной камеры, тем самым компенсируя избыток.

Более действенным способом стабилизации является монтаж группы безопасности, которая включает в себя манометр, воздухоотводчик и предохранительный клапан.

Каждый из них выполняет свою функцию:

1. Манометр указывает текущее давление.
2. Воздухоотводчик предназначен для профилактики возникновения воздушных пробок.
3. Предохранительный клапан срабатывает при достижении максимального значения давления. С помощью пружинного механизма поднимается шток и избыток воды удаляется из магистрали. Это происходит до момента стабилизации давления.

Предохранительный клапан может устанавливаться отдельно на «проблемных» участках отопления. Важно предусмотреть механизм вывода избыточного объема теплоносителя в систему канализации или в накопительную емкость.

2014-06-17

Работа водяных сетей теплоснабжения характеризуется двумя основными параметрами – температурой и расходом теплоносителя. Но есть и третья величина, нередко привлекающая внимание жителей многоквартирных и частных домов, — давление в системе отопления. Главный вопрос – каким оно должно быть для нормального функционирования всех отопительных приборов – радиаторов, теплых полов и так далее. Поскольку однозначного ответа не существует, мы решили разъяснить суть проблемы в рамках данной публикации.

Ознакомительная информация по теме

Первым делом предлагаем рассмотреть, зачем создавать в трубопроводах избыточное давление (выше атмосферного) и в чем оно измеряется. Начнем с конца: величину напора воды в закрытой системе отопления принято отображать в таких единицах:

• 1 Бар = 10 м водного столба;
• 1 МПа равняется 10 Бар или 100 м вод. ст.;
• 1 кгс/см² – то же, что и 1 техническая атмосфера (Атм.) = 0.98 Бар.

Для справки. Килограмм-сила на см² — размерность, часто используемая во времена СССР. На данный момент давление принято измерять в более удобных метрических единицах – МПа или Bar.

Далее, представьте себе трехэтажный коттедж с высотой потолков 3 м, который необходимо обогревать в зимний период. Для этого на обоих этажах выполняется установка батарей, подключенных к общему стояку, идущему от котла, что и показано на схеме. Реальное давление в получившейся закрытой системе отопления сложится из трех составляющих:

1. Столб воды в трубопроводе давит с силой, равной его высоте. В нашем примере это 6 м или 0.6 Бар (0.06 МПа).
2. Напор, создаваемый циркуляционным насосом. Он заставляет теплоноситель двигаться с нужной скоростью и преодолевать сопротивление трех сил: тяжести, трения жидкости о стенки труб и препятствия в виде арматуры и фитингов (сужений, тройников, поворотов и тому подобное).
3. Дополнительный напор, возникающий от теплового расширения жидкости. Практика показывает, что холодная вода с температурой 10 °С после нагрева до 100 °С прибавляет около 5% от первоначального объема.

Примечание. Статическое давление столба жидкости изменяется в зависимости от места измерения. При отключенном насосе манометр в нижней точке системы покажет максимальное значение – 0.6 Бар, а в верхней – ноль.

Очень важный момент. Чтобы подать в помещения требуемое количество тепла, необходимо обеспечить нужную температуру воды и ее расход – два основных параметра работы водяного отопления. Возникающий при этом напор – лишь следствие работы системы, а не причина. Теоретически, он может быть каким угодно, лишь бы выдержали радиаторы и котельная установка.

Отсюда возникает понятие, что такое рабочее давление в системе отопления: это максимально допустимое значение, прописанное в технической документации оборудования – котла или батарей. Нормативные документы требуют, чтобы в частных домах оно не превышало 0.3 МПа, хотя некоторые дешевые агрегаты не способны выдержать и 0.2 МПа.

Зачем поднимать давление

Напор в подающей магистрали выше, чем в обратной линии. Этот перепад характеризует эффективность работы отопления следующим образом:

1. Небольшой перепад между подачей и обраткой дает понять, что теплоноситель успешно преодолевает все сопротивления и отдает расчетное количество энергии помещениям.
2. Повышенный перепад давления указывает на увеличенное сопротивление участка, снижение скорости течения и чрезмерное охлаждение. То есть, наблюдается недостаточный расход воды и теплоотдача в комнаты.

Для справки. Согласно нормативам, оптимальная разность напора в подающем и обратном трубопроводе должна лежать в пределах 0.05—0.1 Bar, максимум – 0.2 Bar. Если показания 2 манометров, установленных на магистрали, отличаются больше, то система спроектирована неправильно либо нуждается в ремонте (промывке).

Чтобы избежать высокого перепада на длинных ветвях теплоснабжения с большим количеством батарей, оснащенных термостатическими вентилями, в начале магистрали устанавливается автоматический регулятор расхода, как показано на схеме.

Итак, избыточное давление в закрытой отопительной сети создается по таким причинам:

• для обеспечения принудительного движения теплоносителя с нужной скоростью и расходом;
• чтобы контролировать состояние системы по манометру и вовремя ее подпитывать либо ремонтировать;
• теплоноситель под давлением разогревается быстрее, а в случае аварийного перегрева закипает при более высокой температуре.

Нас интересует пункт второй списка – показания манометра как характеристика исправности и работоспособности системы отопления. Именно они интересуют домовладельцев и хозяев квартир, занимающихся самостоятельным обслуживанием домашних коммуникаций и оборудования.

Напор в трубах многоквартирных домов

Из содержания предыдущих разделов становится понятно, что величина набора в трубопроводах центрального отопления высотных домов зависит от этажа, на котором расположена квартира. Ситуация следующая: если жильцы первых двух этажей могут приблизительно ориентироваться по манометру, установленному в подвальном тепловом пункте, то реальное давление в остальных жилищах остается неизвестным, поскольку оно падает с каждым метром подъема воды.

Примечание. В новостройках с поквартирной разводкой отопления от общего стояка, где оборудованы поэтажные тепловые пункты, можно контролировать давление теплоносителя на входе в каждую квартиру.

Более того, знание величины напора в централизованной сети не несет практической пользы, поскольку хозяин не может на него повлиять. Хотя некоторые рассуждают так: если давление в магистрали упало, значит, тепла поступает меньше, что является ошибкой. Простой пример: перекройте в подвале кран обратной линии и вы увидите скачок стрелки манометра, но при этом движение воды остановится и подача тепловой энергии прекратится.

Теперь конкретно о цифрах. Диаметры сетей теплоснабжения и мощность подающих от котельной насосов рассчитывается так, чтобы обеспечить подъем нужного количества теплоносителя вплоть до последнего этажа. Это значит, что на входе в многоэтажный дом рабочее давление в системе отопления составит:

• в старых пятиэтажках, где по сей день встречаются чугунные радиаторы, — не более 7 Бар;
• в девятиэтажных зданиях советской постройки минимальный показатель составляет 5 Bar, а максимальный зависит от близости котельной с насосами, но не выше 10 Bar;
• в высотках – не более 15 Бар.

Для справки. Минимум 1 раз в году трубопроводы и отопительные приборы должны подвергаться испытаниям под напором, на 25% больше рабочего. Но в реальной жизни коммунальщики не рискуют проверять домовые системы и ограничиваются испытаниями наружных сетей теплоснабжения.

Представленная информация несет пользу только в плане выбора новых радиаторов и полимерных труб. Понятно, что в зданиях повышенной этажности не следует монтировать чугунные и стальные панельные батареи, рассчитанные максимум на 1 МПа, о чем подробно рассказывается в нашем руководстве по выбору и на видео от эксперта:

Показатели давления в частном доме и причины его падения

В закрытых системах отопления загородных домов и коттеджей принято выдерживать следующие величины давления:

• сразу после заполнения отопительной сети водой и выпуска воздуха манометр должен показывать 1 Bar;
• после прогрева до рабочей температуры минимальный напор в трубах составляет 1.5 Bar;
• в процессе эксплуатации в разных режимах показатели могут изменяться в пределах 1.5—2 Bar.

Важный момент. Мы не зря указали, какое давление следует обеспечить при холодной системе отопления. Дело в том, что подавляющее большинство импортных газовых котлов, оборудованных современной автоматикой, рассчитано на запуск при минимальном напоре 0.8—1 Бар и при его отсутствии просто не включится.

О том, как правильно удалить воздух из отопительных магистралей и создать потребную величину давления, рассказывается в отдельной инструкции. Здесь же мы перечислим причины, почему после благополучного пуска в эксплуатацию показатели напора могут снижаться, вплоть до автоматического отключения настенного котла:

1. Из трубопроводной сети, теплого пола и каналов отопительного оборудования выходят остатки воздуха. Его место занимает вода, что и фиксирует манометр падением до 1—1.3 Бар.
2. Из-за негерметичности золотника опорожнилась воздушная камера расширительного бака. Мембрана вытягивается в обратную сторону и емкость заполняется водой. После нагрева давление в системе подскакивает до критического, отчего происходит сброс теплоносителя через предохранительный клапан и напор снова падает до минимума.
3. То же, только после прорыва мембраны расширительного бачка.
4. Мелкие протечки на стыках трубопроводной арматуры, фитингов либо самих труб в результате повреждения. Пример – греющие контуры теплых полов, где течь может долго оставаться незаметной.
5. Прохудился змеевик бойлера косвенного нагрева или буферной емкости. Тогда наблюдаются скачки давления в зависимости от работы водоснабжения: краны открыты – показания манометра падают, закрыты – поднимаются (водопровод поддавливает через трещину теплообменника).

Подробнее о причинах перепадов напора и способах их устранения расскажет мастер в своем видео:

Заключение

Как видите, важность давления в централизованных сетях теплоснабжения несколько преувеличена. Пусть даже хозяин квартиры осведомлен, что у него в трубах должно быть 0.7 МПа, но это ему мало что дает. Кроме правильного подбора радиаторов и труб для замены магистралей.

В частном доме картина иная: показания манометра, да еще лужица около предохранительного клапана служит индикатором мелких либо существенных неисправностей. Эти вещи необходимо отслеживать и вовремя реагировать подпиткой системы, чтобы поднять давление до нормы. Не стоит забывать и о расширительном бачке – вовремя подкачивать воздушную камеру и следить за целостностью мембраны.

<index>

Главные принципы выбора системы отопления для дома – экономичность, эффективность, удобство в эксплуатации. Рассмотрим, как будет выглядеть схема отопления частного дома с твердотопливным котлом и какие правила нужно соблюдать при монтаже.

Содержание

Особенности котлов на твердом топливе

Газоснабжение и централизованное электроснабжение в России есть до сих пор не везде. Газ стоит дешево только в столичных городах, и даже там дорожает. Электричество всюду дорого.Оставляют желать лучшего коммуникационные сети: перебои с подачей электроэнергии, резкие перепады напряжения – за городом дело обычное. Не всегда есть возможность подключиться к магистральному газу, а приобретение сжиженного в баллонах – дело энергоемкое.Отопление твердотопливным котлом имеет несколько преимуществ:

• можно остановиться на том виде топлива, которое в вашей местности дешевле всего – дрова, торф, уголь, древесные отходы и т.д.;
• твердотопливные котлы – самые дешевые в категории. Дороже стоят модели длительного горения, но их теплоэффективность выше;
• большой ассортимент. Автоматику и вспомогательные элементы обвязки можно при необходимости докупить отдельно;
• в отличие от газовых агрегатов для установки твердотопливного котла не требуется разрешение местной администрации.

Теперь о минусах:

• пожароопасность. Но этот недостаток есть и у газовых моделей, и у дизельных. А в случае проблем с проводкой – даже у электрических;
• необходимость следить за количеством дров/угля в топке. Твердотопливный котел не получится просто «включить и забыть». Реже требуется подкладывать топливо в котлы пеллетные и длительного горения, но и они в этом отношении не слишком автономны;
• процессом горения твердого топлива управлять сложно (у других агрегатов достаточно перекрыть газовый кран или отключить электричество). Инерция у твердотопливных котлов высокая, и у всей системы, соответственно, тоже.

» alt=»»>

Виды твердотопливных котлов

Разновидности твердотопливного котла отопления различаются по виду горючего:

• дрова;
• уголь;
• пеллеты и брикеты;
• торф;
• отходы деревообработки;
• универсальные котлы на две или больше топок.

Кроме того существуют комбинированные модели на два или больше энергоносителей: дрова + электричество, дрова/дизель/газ и т.д. Их приобретение оправдано, если:

• в вашем районе два энергоносителя одинаково доступны и недороги. Закончились дрова – переходите на газ, перебои с электричеством – на дрова и так далее;
• в целях экономии. Например, если у вас двухтарифная оплата электроэнергии – днем топите дровами, а ночью (когда электричество дешевое) переходите на полностью автоматизированное электрическое отопление.

» alt=»»> Есть т/т котлы классические и длительного горения. Виды последних:

• с верхним розжигом. При распространении пламени сверху вниз закладка прогорает медленнее;
• с удлиненной топкой и ограниченной подачей воздуха. Распространение пламени по горизонтали тоже происходит медленнее. Сокращая необходимый для горения кислород, вы снижаете интенсивность пламени;
• пиролизные оснащены двумя камерами: в одной сгорает топливо, во второй дожигаются выделяющиеся при горении газы. Теплоффективность этих агрегатов самая высокая, но они и стоят дороже остальных.

Обвязка твердотопливного котла

В комплектацию твердотопливного котла редко входят циркуляционный насос, автоматика, группа безопасности. Все это владелец докупает сам, руководствуясь особенностями своей системы отопления.Независимо от типа разводки трубопровод следует оснастить приборами безопасности (см. ниже). Второй этап – обеспечение функциональности системы и комфорта при ее использовании. Здесь следует упомянуть пару устройств:

• теплоаккумулятор. Благодаря его работе в процессе перезагрузки котла не будет резких температурных перепадов в доме. Это бак большого объема, который устанавливают между котлом и системой на подающей трубе. Для регулировки температуры на выходе из бака устанавливают смеситель с трехходовым клапаном;
• бойлер косвенного нагрева для ГВС подключают параллельно отопительной системе. Оснащают смесителем и собственным насосом, чтобы при движении от котла к потребителям вода не успевала остыть.

 Приобретать или не приобретать насос, если ГВС не предусмотрено – зависит от разводки. Рассмотрим ее основные виды.

Открытая система с естественной циркуляцией

Эта схема монтажа считается самой безопасной для твердотопливного котла: даже при резком повышении давления и температуры авария маловероятна. Отличия открытой системы от прочих:

• в контуре используется открытый расширительный бак (его устанавливают в самой высокой точке трубопровода);
• отсутствует циркуляционный насос. Вода движется по трубам в силу естественной гравитации. Для такой конструкции выбирают трубы большего сечения и устанавливают их под небольшим углом, чтобы вода перемещалась самотеком.

Достоинства открытых систем:

• поскольку нет насоса, отопление не зависит от электросети. В загородных условиях проблемы с электросетями – дело обычное: перебои из-за обрыва проводов, скачки напряжения;
• оборудование для обвязки обойдется в меньшую сумму (нет насоса, открытый бак дешевле мембранного).

Минусы:

• монтаж технически сложнее – нужно соблюдать необходимый уклон труб, устанавливать элементы обвязки на определенной высоте;
• неизбежно попадание в систему кислорода, который приводит к коррозии труб и металлических фитингов;
• по той же причине неизбежно завоздушивание контура;
• теплоноситель частично испаряется, приходится его восполнять;
• даже при большом диаметре труб естественная циркуляция медленнее принудительной. Необходимо оснащать регулировочными кранами все отопительные приборы, свести к минимуму количество запорной арматуры, но и в этом случае прогрев контура будет неравномерным.

Специалисты рекомендуют добавлять в расширительный бак минеральное масло, слой 1-2 сантиметра. Это сократит поступление кислорода в систему и уменьшит испарение теплоносителя.

Закрытый контур с естественной циркуляцией

Насоса нет, но расширительный бак другой – закрытого (мембранного) типа. Конфигурация системы будет такая же, как в предыдущем случае (трубы большого сечения, установленные под уклоном), но некоторых недостатков открытого контура получится избежать:

• через бак в трубопровод не попадает кислород, т.е. медленнее завоздушивание и развитие коррозии внутренних стенок;
• не придется регулярно восстанавливать количество теплоносителя в контуре.

При выборе этого типа разводки учитывайте:

• емкость бачка должна вмещать минимум 10 % объема теплоносителя;
• на подающей трубе обязательно нужен предохранительный клапан. Когда давление в системе превышает критическое (т.е. более трех атмосфер), клапан сбрасывает излишек теплоносителя;
• в верхней точке контура устанавливают воздухоотводчик.

Схема монтажа твердотопливного котла с циркуляционным насосом

Система с насосом может быть только закрытой. Преимущества принудительной циркуляции очевидны:

• высокая скорость движения теплоносителя, равномерный прогрев всех помещений;
• не требуются трубы большого диаметра;
• нет сложностей в монтаже трубопровода: не нужно соблюдать уклон, непринципиальна высота размещения мембранного бака.

Поскольку в системе с принудительной циркуляцией давление выше, требования к группе безопасности тоже повышенные.Монтаж такого контура предусматривает возможность перехода на естественную циркуляцию в случае поломки насоса или перебоев с электроэнергией: насос подсоединяют параллельно, на байпасе с отсекающими вентилями.

Чаще всего насос врезают в трубопровод на участке обратной трубы возле котла, здесь самая низкая температура. Это позволяет сэкономить ресурс устройства и так безопаснее для всей системы: при установке на подающую трубу, если вода в котле закипит, пары перекроют циркуляцию, что чревато аварией.

Со стороны обратной магистрали перед насосом устанавливают фильтр.

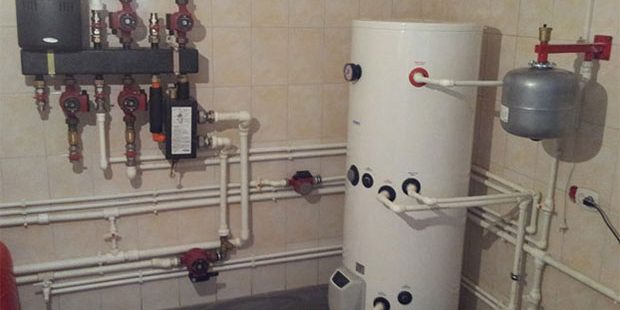

Коллекторная разводка

В длинном сильно разветвленном трубопроводе большого коттеджа одного насоса может не хватить. В этом случае их устанавливают два и даже больше, на каждый контур свой. Отдельно теплый пол, радиаторы, ГВС. Поскольку температура теплых полов исходно низкая (в пределах 50 градусов), можно ставить насос и на входе в контур.Оптимальный вариант разводки для большого дома с несколькими контурами – коллекторная (лучевая). В каждый контур теплоноситель поступает от котла по собственной трубе. Тепло распределяется равномерно, жидкость не остывает, последовательно проходя всю систему.Коллектор включает в себя минимум две гребенки, прямую и обратную. К торцам гребенок подходят соответствующие магистрали от котла, а к штуцерам на их корпусах параллельно подключаются прямые/обратные трубы контуров – радиаторы и теплые полы, разные этажи, подсобные помещения, ГВС – каждый со своим температурным режимом.

На входе в коллектор устанавливают манометр и предохранительный клапан, с противоположной стороны на «горячей» гребенке – воздухоотводчик, на «холодной» – кран для слива теплоносителя из системы. Трубы оснащаются регулировочными кранами – это один из способов устанавливать разную температуру в контурах. В большом доме может быть несколько пар гребенок.Еще один способ устанавливать разные режимы – гидрострелка. Поставленный вертикально отрезок трубы большого сечения соединяют с прямой трубой и обраткой котла, а к корпусу на разной высоте подключают контуры. Чем выше подсоединение, тем горячее теплоноситель.В небольших контурах температуру можно регулировать следующим образом: свободные торцы гребенок соединяют байпасом с отсекающим вентилем. При открытии вентиля прохладная вода из обратки подмешивается в горячую из подающей трубы.

Группа безопасности

Функции приборов контроля и безопасности:

• защита трубопровода от разгерметизации вследствие резкого повышения давления;
• защита от перегрева самого котла;
• регулировка температурного режима;
• предотвращение образования конденсата. Обычно это случается из-за слишком большой температурной вилки между подачей и обраткой. Оптимальная дельта температур – 20 градусов.

В эту группу приборов входят:

• предохранительный клапан для сброса избыточного давления/излишков теплоносителя;
• контрольный манометр;
• воздухоотводчик;
• аварийный теплообменник;
• регулировочная арматура, в т.ч. термостатические клапаны.

» alt=»»>

Особенности монтажа

Твердотопливные котлы не относятся к числу экологически чистого оборудования, для их установки нужна котельная. При монтаже соблюдают ряд правил:

• от топки до стены следует оставлять минимум 1 метр свободного пространства;
• в полуметре от пола и максимум в 40 сантиметрах от потолка нужно оборудовать вентканалы;
• в котельной не должно быть горючих веществ;
• перед топкой следует настелить металлический или асбестовый лист не меньше 50 на 70 см размером;
• над котлом оборудуют дымоход. Рекомендуемые параметры дымохода есть в инструкции котла.

В трубе дымохода следует предусмотреть ревизионные люки для очистки от сажи. На стыке с котлом устраивают конденсатосборник. Части металлической трубы, находящиеся в холодных помещениях (неотапливаемый чердак и др.) нужно обмотать теплоизоляционным материалом для защиты от конденсации и обледенения.

Теплоизоляционный материал для дымоходов – базальтовая вата. Все остальные утеплители в той или иной степени горючи.

</index>

Высокое давление убивает. И это не метафора. Только в США эта сердечно-сосудистая проблема ежедневно уносит жизни более тысячиHigh Blood Pressure Facts человек.

Что такое высокое давление и чем оно опасно

Повышенное давление называют17 Effective Ways to Lower Your Blood Pressure тихим убийцей, и на то есть причины. Гипертония (гипертензия) часто не имеет ярко выраженных симптомов, но резко повышает риск развития опасных сердечно-сосудистых нарушений и инсульта.

Артериальное давление измеряют в формате двух чисел. Например, 120/80. Или 200/140. Или 90/60. Вот что означают эти числа:

• Первое — систолическое давление — говорит о том, как сильно (в миллиметрах ртутного столба) давит на стенки сосудов кровь во время удара сердца.
• Второе — диастолическое давление — фиксирует давление крови в момент, когда сердце отдыхает между ударами.

Вообще, сосуды — штуки эластичные. Но если давление крови становится слишком большим, они могут не выдержать. Разрыв сосуда в любом из важных органов приводит к серьёзным последствиям — вплоть до летального исхода.

Какое давление считать слишком большим? На этот вопрос есть вполне однозначный ответ. Не так давно Американская кардиологическая ассоциация снизилаHigh blood pressure redefined for first time in 14 years: 130 is the new high планку понятия «высокое давление» до 130/80. Раньше опасными считались показатели 140/90.

Если вы фиксируете у себя давление на этом уровне или выше, вы в зоне риска. Необходимо принимать срочные меры.

Как правильно измерить давление →

Как быстро понизить давление в домашних условиях

Сразу скажем: если вам дорого здоровье (а мы верим, что дорого), с жалобами на гипертонию нужно обратиться к терапевту. В зависимости от уровня АД, вашего образа жизни и прочих факторов медик подберёт для вас индивидуальный план профилактики и лечения и, скорее всего, назначит лекарства, которые помогут привести показатели давления к нормальному уровню.

Но если по каким-то причинам до медика вы ещё не дошли, вот несколько способов, которые помогут понизить давление. Выбирайте тот, что кажется вам более комфортным, или комбинируйте несколько, чтобы достичь максимального эффекта.

1. Дышите глубже

Как показываютHEART HEALTH Just Breathe: How to Use Breathing Exercises to Lower Blood Pressure исследования, правильное глубокое дыхание — один из самых эффективных способов быстро снизить АД.

• Расслабьтесь, прикройте глаза. Это поможет уменьшить уровень стресса — одного из главных провокаторов гипертонии.
• Делайте глубокий вдох, считая до 5. Вдыхайте не грудью, а животом. Для контроля положите на него руку — вы должны чувствовать, как ваш живот поднимается.
• Затем делайте выдох и снова-таки считайте до 5.

Такое глубокое дыхание в течение 3–5 минут увеличит приток крови ко всем тканям вашего тела, включая конечности. За счёт этого давление в сосудах понизится.

Можно попробовать задерживать дыхание после выдоха на 8–10 секунд — выбирайте тот вариант упражнения, который кажется вам более комфортным.

2. Сделайте горячую ванночку

Налейте в тазик воду температурой около 45 °C и погрузите в неё руки или ноги на 10 минут. Горячая вода заставит расшириться сосуды в конечностях, к ним прильёт кровь, и АД несколько снизится.

3. Подержите руки под холодной проточной водой

Прохладная (не ледяная!) вода снизит частоту сердечных сокращений, а это, в свою очередь, уменьшитScientific Evidence-Based Effects of Hydrotherapy on Various Systems of the Body давление.

4. Выпейте тёплый чай с мятой

Заварите щепоть мятных листьев кипятком на 10 минут, дайте остыть и выпейте чай медленными глотками. В таком виде перечная мята может снизитьEffects and Safety of Menthol on Blood Pressure and Metabolic Parameters in Prehypertensive and Mild Hypertensive Patients (ESMAB) артериальное давление.

5. Сделайте компресс с яблочным уксусом

Смочите марлю в яблочном уксусе и приложите влажную ткань к ступням на 10–15 минут. Это старый народный способ, у эффективности которого есть некоторые подтверждения.

Так, установленоUsing Apple Cider Vinegar to Help Lower Blood Pressure, что в яблочном уксусе содержатся вещества, которые могут снижать давление (по крайней мере, на крысах это работает). Исследования ещё не завершены, но перспективы у них явно имеются.

6. Примите валерьянку

Или препараты на её основе, например корвалол. Валериана — мощное успокоительное, которое помогает организму справиться со стрессом. Сердце начнёт биться спокойнее, артериальное давление снизится. Важно: при приёме не превышайте дозу, указанную в инструкции!

Как надолго понизить давление без лекарств

Ещё раз напомним: перечисленные выше способы снизить давление в домашних условиях — это экстренные меры. Бороться с «тихим убийцей» необходимо только с помощью врача, скрупулёзно следуя его рекомендациям.

Но есть и хорошая новость. На уровень давления огромное влияние оказывает образ жизни. Достаточно изменить его в здоровую сторону, и гипертония либо отступит вовсе, либо ваша потребность в лекарствах существенно уменьшится.

Эксперты авторитетной исследовательской организации Mayo Clinic составили список10 ways to control high blood pressure without medication из 10 необходимых жизненных изменений:

1. Избавьтесь от лишнего веса. Каждый потерянный килограмм снизит ваше давление примерно на 1 пункт.
2. Регулярно тренируйтесь. Ваш выбор — аэробные упражнения: долгие прогулки, бег трусцой, езда на велосипеде, плавание, танцы. Посвящайте этим занятиям не менее 30 минут в день. В таком случае вам удастся снизить давление ещё на 5–8 пунктов.
3. Ешьте здоровую пищу. Больше фруктов, овощей, зерновых (каш), меньше жиров, полуфабрикатов, выпечки. Пересмотр диеты поможет вам «вычесть» из уровня АД до 11 пунктов.
4. Сократите количество соли в рационе. Хотя бы на чуть-чуть. Это поможет понизить давление на 5–6 пунктов. Помните: ВОЗ и другие авторитетные источники рекомендуютThe Salt Myth — How Much Sodium Should You Eat Per Day? употреблять не более 1 500–2 300 мг соли в день, а это меньше чайной ложки!
5. Ограничьте количество алкоголя. Достаточно свести употребляемую дозу к одному напитку в день для женщин или двум — для мужчин. Один напиток в данном контексте равен 350 мл пива или 150 мл вина. Не превышайте эту дозу, и ваше давление снизится ещё на 4 пункта.
6. Завяжите с курением. Каждая сигарета добавляет вам немного АД.
7. Пейте меньше кофе. Впрочем, это немного спорный вопрос, поскольку о влиянии кофе на уровень давления учёные ещё дискутируют. Дело в том, что у некоторых людей кофеин вызывает рост АД, у других же такого эффекта не наблюдается. Если вы относитесь к первой категории (проверьте: измерьте давление до кофе-брейка и через 30 минут после него и сравните показатели), от напитка лучше отказаться.
8. Попробуйте снизить стресс. Хронический стресс — один из основных провокаторов повышенного АД.
9. Контролируйте своё давление дома и регулярно консультируйтесь с врачом. Домашний мониторинг поможет вам лучше понять, какие изменения в образе жизни работают, а какие — малоэффективны.
10. Обратитесь за поддержкой к родственникам и друзьям. Сообщите им о вашей проблеме и попросите помощи. Забота близких сделает вашу борьбу легче и снизит стресс.

Используемые источники:

• http://obustroen.ru/inghenernye-sistemy/otoplenie/oborudovanie-otopleniya/davlenie-v-sisteme-otopleniya-v-chastnom-dome.html
• https://dearhouse.ru/sistemy-otopleniya/davlenie-v-sisteme-otopleniya/
• https://otivent.com/davlenie-v-sisteme-otoplenija-chastnogo-doma
• http://jsnip.ru/vodosnabzheniya/sxema-otopleniya-chastnogo-doma-s-tverdotoplivnym-kotlom.html
• https://lifehacker.ru/kak-ponizit-davlenie/
