Что такое открытая система отопления

<index>Открытая система отопления

Используя открытую систему отопления, можно отопить небольшое помещение. Кроме этого, есть еще одно преимущество – дешевизна при оплате за израсходованный газ. Поэтому все большее число дачников отдают предпочтение открытой системе отопления.

Как же действует открытая система отопления?

Чтобы запустить систему, нет необходимости устанавливать насос. Теплоносители постоянно находятся в замкнутой системе, поэтому нет никаких потерь. Монтаж системы отопления настолько прост, что не требует специальных навыков.

Система отопления открытого типа

Каковы же главные части системы?

1. Газовый или твердотопливный котел. Потребитель для себя может выбрать оптимальный вариант, отвечающий желаемым требованиям;
2. Радиаторы отопления. Можно сделать свой выбор как в пользу чугунного, так и стального;
3. Расширительный бачок из стали;
4. Трубы.

Как же работает система отопления открытого типа?

Первым делом идет подогрев воды в котле. Затем горячая вода под напором поступает в трубы и достигает зоны низкого давления. После того, как горячая вода совершит полный водоворот и отдаст тепло, она возвращается в начальную точку – котел. В связи с тем, что под действием высоких температур вода расширяется, необходим в системе расширительный бак. Он выполняет роль компенсатора лишнего объема воды. Бак является предметом, который запаян не герметично. Для облегчения запуска системы отопления необходимо установить врезной кран. С его помощью из системы удаляется воздух. Принцип работы открытой системы отопления делят на два этапа:

• «Подача». Вода нагревается, поступает по трубам в радиаторы и обогревает помещение;
• «Обработка». Остывшая вода из радиаторов по трубам возвращается в котел.

Рекомендуем к прочтению:Закрытая система отопления

Особенности обустройства открытой системы отопления:

• Обязательно располагайте расширительный бак выше уровня остальных приборов системы отопления;

• Для лучшего прогревания помещения используйте трубы большего диаметра. Это позволит воде лучше циркулировать в системе;

• В качестве теплоносителя выберите воду, а не антифриз;
• Поскольку вода при нагревании способна испаряться, важно контролировать ее уровень в котле и вовремя пополнять запасы.

Можно ли самостоятельно смонтировать открытое отопление?

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел. Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

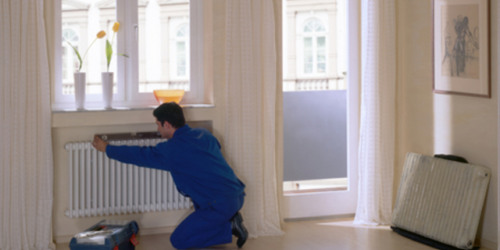

Установка радиаторов отопления

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Рекомендуем к прочтению:Однотрубная система отопления

Особое внимание уделите расчетам объемов расширительного бака. При неправильном расчете вы рискуете взрывом. Бак разорвет от действия повышенного давления.

Поговорим о подборе частей для открытого отопления:

• Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
• Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.

Металлические радиаторы

• Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
• Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

Расширительный бак

В чем же плюсы и минусы открытой системы отопления?

Плюсы, которые предоставляет открытая схема отопления:

1. Довольно просто смонтировать отопление по несложной схеме. Простота в обслуживании и замене вышедших из строя деталей;
2. Для того чтобы запустить систему, важно иметь доступ к газовой системе;
3. Монтаж системы осуществляется за считанные часы;
4. Легко включается в работу и отключается от нее. Чтобы запустить отопление открытого типа, достаточно включить газ;
5. Доступность по цене запасных частей.

Однако есть и недостатки в открытой системе отопления. Не все оценивают ее по достоинству. Есть потребители, которые не довольны размерами котла и полной системы. Открытая система отопления с насосом не всегда может быть установлена в небольшом помещении, чтобы она не загромождала свободное пространство. При открытом расширительном баке высока вероятность ржавчины на радиаторах и трубах.

Запомните, чтобы испаряющаяся жидкость в баке не портила окружающее оборудование, налейте на поверхность воды масло. Его слой не менее 2 см. Есть мнение, что открытая система отопления не очень эффективна для обогрева жилого помещения, поскольку ее КПД невысок.

</index>

Определение открытой отопительной системы

Общеизвестно, что между котельной установкой и приборами отопления по трубам циркулирует жидкий теплоноситель, работающий в качестве посредника для передачи тепловой энергии. В отличие от печей, нагревающих воздух вокруг себя напрямую, водяная система способна переносить теплоту на большие расстояния. Это и привело к ее повсеместному внедрению. Простейшая схема открытой системы отопления для одноэтажного дома представлена на рисунке:

Вода, протекающая по трубопроводам, расширяется вследствие нагревания. Образующийся излишек вытесняется в специальную емкость – расширительный бак. Особенность открытой схемы, отличающая ее от других систем – установленный в самой высокой точке бак открытого типа. Простыми словами, емкость, куда вытесняется излишек горячего теплоносителя, напрямую сообщается с атмосферой.

Функционирует схема следующим образом. При повышении температуры объем воды в сети возрастает, соответственно, поднимается ее уровень в расширительном баке. При этом часть воздуха из емкости просто вытесняется в атмосферу через патрубок. Когда в силу разных причин температура падает, снижается и уровень теплоносителя в резервуаре, а воздух извне занимает его место, свободно входя через открытый патрубок.

Примечание. Нельзя путать рассматриваемую схему с таким понятием, как открытая система теплоснабжения. Понятие касается централизованных сетей, из которых теплоноситель безвозвратно отбирается на нужды горячего водоснабжения. При индивидуальном отоплении частных домов и других зданий подобные схемы не применяются.

Виды открытых систем

Подобные схемы водяного отопления делятся на виды в зависимости от способа циркуляции и доставки теплоносителя к радиаторам с последующим его возвратом обратно в котел. Нагретая вода может двигаться по магистралям двумя способами:

• с помощью естественной циркуляции;
• искусственным побуждением от насоса.

В силу особенностей конструкции избыточное давление в открытой системе отопления практически отсутствует. В высшей точке оно равняется атмосферному, а в низшей несколько повышается из-за гидростатического воздействия столба воды. Значение этого напора невелико, что дает возможность организовать естественную циркуляцию теплоносителя. Принцип основан на том, что теплоноситель с разной температурой имеет различную плотность, а значит, и массу. Пример: 1м3 воды при t = 40 °С весит 992 кг, после возрастания температуры до 60 °С масса 1м3 падает до 983 кг.

Казалось бы, разница незначительна. Тем не менее она позволяет остывшему теплоносителю с низкой температурой вытеснять из котла более легкую горячую воду. В трубопроводах возникает естественная (конвективная) циркуляция, а подобные системы называют самотечными либо гравитационными, ведь движение в них происходит за счет силы тяжести. Поэтому скорость течения теплоносителя в магистралях и радиаторах невелика, всего 0.1—0.3 м/с. Зато такие схемы полностью энергонезависимы, при условии, что совместно с ними работают котлы для открытой системы отопления, нетребующие электричества.

Примечание. В гравитационных системах магистрали делаются с увеличенными уклонами и диаметрами труб.

С целью повысить скорость протекания воды по трубам и уменьшения времени прогрева помещений в магистраль, идущую от котла, встраивается насос. Он принуждает теплоноситель двигаться со скоростью 0.3—0.7 м/с, из-за чего теплоотдача происходит интенсивнее, а все ветви прогреваются равномернее. Благодаря присутствию насоса расстояние между источником тепла и батареями может быть увеличено как по протяженности, так и по высоте.

Установка насосного агрегата позволяет создать небольшое избыточное давление в системе отопления, позволяющее теплоносителю хорошо затекать в радиаторы. Это однозначно повышает эффективность работы системы в целом, хотя и делает ее зависимой от наличия электроэнергии.

Примечание. Чтобы обогрев частного дома не прекращался вместе с отключением электричества, циркуляционный насос принято устанавливать на параллельной байпасной линии.

Разновидности схем

Нагретую котлом воду можно доставить к батареям и вернуть в котел разными способами. По способам подачи открытая система отопления с насосом бывает:

• однотрубной;
• двухтрубной.

В однотрубной системе подача теплоносителя организована посредством одной магистрали большого диаметра, проходящей мимо всех радиаторов. Приборы присоединяются к ней обоими патрубками, забирая воду из трубы и отдавая ее туда же. Раздающая магистраль может проходить горизонтально в пределах 1 этажа («ленинградка»), как показано на схеме:

Система может представлять собой вертикальные стояки, пронизывающие несколько перекрытий, а батареи к ним подсоединяются поэтажно. Типовая однотрубная схема отопления с принудительной циркуляцией с вертикальными стояками для двухэтажного дома изображена на рисунке:

Наряду с кажущейся простотой устройства подобных схем однотрубные системы имеют существенный недостаток: в каждый последующий прибор приходит все более холодная вода. Это накладывает ограничение на количество батарей, для эффективного прогрева их число не должно превышать 5. Другое дело – двухтрубная система, где теплоноситель приходит к радиаторам по одной магистрали, а уходит – по другой. В этом случае протяженность ветвей и количество батарей на каждой из них может быть значительно больше.

Кроме того, движение теплоносителя можно организовать в одном направлении, чтобы он проходил одинаковое расстояние через все радиаторы. Такая попутная система с циркуляционным насосом изображена на рисунке:

Двухтрубная система дает возможность доставлять ко всем, даже самым отдаленным батареям, воду с одинаковой температурой. Схема немного сложнее в монтаже, но проще в разработке и надежнее в эксплуатации.

Плюсы и минусы

Открытая отопительная система до сих пор не потеряла своей актуальности, а в последнее время даже переживает второе рождение, и этому есть свои причины. Многие домовладельцы озабочены энергонезависимостью своих коммуникаций, а схема с открытым баком позволяет этого достичь. Есть у нее и другие достоинства:

• производить заполнение открытой системы теплоснабжения и спуск воздуха проще, нежели в закрытой. Не нужно следить за максимальным давлением, а при наполнении воздух очень быстро покидает трубопроводы через открытый расширительный бак. Остается только развоздушить радиаторы;
• проще осуществлять подпитку: опять же, контроль за давлением не требуется, а воду можно доливать в емкость хоть ведром;
• работа системы не зависит от наличия протечек:  здесь рабочее давление весьма незначительно, поэтому пока в тепловой сети есть вода, она будет функционировать исправно.

Как водится, не обошлось и без недостатков, из-за которых подобные системы стали постепенно вытесняться схемами закрытого типа с мембранным расширительным баком. По причине прямого контакта теплоносителя с атмосферным воздухом в емкости происходит сразу 2 процесса: естественное испарение горячей воды и насыщение ее кислородом. Отсюда проистекают следующие требования:

• надо следить за уровнем воды в резервуаре и вовремя его пополнять;
• нельзя заполнять отопительную сеть антифризом, что при испарении выделяет вредные вещества.

Насыщение кислородом теплоносителя приводит к уменьшению срока службы стальных деталей котла. По перечисленным причинам открытая система давно не применяется в многоквартирном доме, хотя в 60—70-е годы советской эпохи такая практика имела место в жилых зданиях малой этажности. Также нежелательна ее эксплуатация с высокотемпературными источниками тепла, когда теплоноситель близок к температуре кипения. Дело в том, что при повышенном давлении в закрытой сети этот порог повышается, а испаряться воде некуда. В открытой системе количество воды станет быстро уменьшаться, освобождая весь объем расширительного бака для воздуха.

Заключение

Открытые водяные системы – настоящая находка для тех людей, кто хочет полной независимости от внешних источников энергии. Правда, за это приходится расплачиваться увеличенными диаметрами трубопроводов и обеспечением необходимых уклонов. В результате скрыть эти магистрали весьма непросто и они портят своим видом интерьер комнат. Также снижена скорость прогрева жилища, затруднено автоматическое регулирование с помощью термостатических радиаторных вентилей.

После установки новой отопительной системы первый раз в неё заливают воду специалисты. Они проверяют герметичность системы, правильность подключения и работы котельного оборудования. Можно подсмотреть и научиться, как заливать воду в систему отопления, ведь в дальнейшем может возникнуть необходимость выполнить процедуру самостоятельно.

При эксплуатации любой системы отопления периодически требуется её наполнение теплоносителем. Хлопотно, да и дорого каждый раз вызывать специалистов. Поэтому с такой работой придётся справляться самостоятельно. Рассмотрим, как залить воду в систему отопления так, чтобы соблюсти все условия исправного функционирования.

Открытые системы

В таких системах отопления вода циркулирует естественным образом (не под давлением). В их верхней точке устанавливается расширительный бачок, в котором теплоноситель соприкасается с воздухом. В эту ёмкость поступает излишек воды, расширяющейся при нагревании. Сюда же спускается воздух из системы. Именно в бачок и заливают воду, хотя сделать это можно и через нижнюю часть системы, если в ней есть соответствующий разъём.

Опишем подробнее, как правильно залить воду в систему отопления, если она является открытой. С бачка снимают крышку и вливают воду, используя вёдра или шланг. Уровень воды в бачке определяют по индикатору.

Из верхней части бачка выходит сливная труба, подсоединённая к канализационной системе, через которую отводится излишек жидкости.

Наливать воду в систему нужно постепенно, порциями, давая время для выхода пузырей воздуха. Когда она перестанет сливаться в трубы, систему можно считать заполненной. Теперь нужно спустить оставшийся в радиаторах воздух, открыв краны Маевского. Под них ставят таз и откручивают краны. Как только в ёмкость польётся вода, краны закручивают. После спуска из радиаторов воздуха придётся долить воду в бачок. Когда работа будет закончена, можно включать котёл. Теперь понятно, как заполнить водой систему отопления, которая является открытой.

Закрытые системы

Это системы, в которых жидкость не контактирует с воздухом вне системы. Имеют насос для принудительной циркуляции воды и расширительный бачок с мембраной. Более подробно о системе отопления с насосной циркуляцией мы уже писали здесь. Бачок представляет собой герметичную ёмкость, которая внутри разделяется на две части резиновой мембраной. В нижней его части находится теплоноситель, а в верхней – воздух под давлением в полторы атмосферы. Он давит на мембрану, в результате чего в системе устанавливается постоянное давление в 1,5 атм.

Расскажем, как заполнить закрытую систему отопления без ошибок. Лучше, чтобы работу выполняли два человека. Один будет заливать воду, а второй – следить за спуском воздуха из труб. Но если такой возможности нет, можно просто включить воду под небольшим напором. Трубы в этой системе имеют небольшой уклон вверх от котла, до верхней точки. В этой точке устанавливают клапан, через который выводится воздух.

Перед тем, как заполнить водой закрытую систему отопления, клапан следует открыть и подставить под него таз.

Далее трубы должны иметь небольшой уклон вниз, до нижней точки. В этом месте устанавливают кран для удаления воды из системы. Здесь же есть патрубок для закачки в неё воды (обычно располагается чуть ниже котла). Он оснащён обратным клапаном, который позволяет воде поступать внутрь, но препятствует её вытеканию наружу. Если к патрубку подведена водопроводная труба с краном, следует просто его открыть. Если такой подводки нет, подойдёт другой способ, как заполнить систему отопления: с помощью гибкого шланга. Его нужно подсоединить к водопроводной системе (например, к обычному крану в кухне) и к патрубку. Давление в системе водоснабжения должно быть чуть больше давления отопительной системы.

Когда трубы и радиаторы отопления заполнятся теплоносителем, а из клапана в верхней части системы начнёт стекать вода, его стоит перекрыть. Затем нужно спустить воздух из батарей (кранами Маевского). Воду перекрывают, когда после полного спуска воздуха её давление на манометре, встроенном в котёл, достигнет полутора атмосфер (или больше, если паспортом котла предусматривается большее давление в системе).

В двухконтурных котлах имеется в наличии модуль подпитки водой отопительной системы. Он содержит кран для закачки воды. Поэтому не будет проблем с тем, как заполнить систему отопления двухконтурного котла, ибо сделать это легко. Достаточно открыть кран (внизу котла). Через него произойдёт заполнение водой системы отопления дома. Хотя современные котлы и оборудованы системами автоматического сброса воздуха, они не устраняют весь воздух из системы. Поэтому установка клапана в верхней её точке обязательна.

При запуске газового котла проделывают ещё одну важную процедуру. Снимают с котла лицевую крышку, находят цилиндрический циркуляционный насос подкачки, у которого посредине есть съёмная крышка. Включают котёл, устанавливают на нём рабочую температуру. В насосе начинается бульканье из-за наличия воздуха. Его нужно устранить. Для этого слегка (не полностью) откручивают крышку с помощью отвёртки, пока изнутри не начнёт прокапывать вода. Как только это случилось, закручивают её назад. Ждут 2-3 минуты и повторяют процедуру ещё пару раз. Когда работа прибора станет тихой, включится электроподжиг. Котёл начнёт подавать тепло в рабочем режиме. Ещё раз смотрят на давление в системе, и если надо, ненадолго открывают кран подпитки.

На этом завершается заполнение водой закрытой системы отопления, и остаётся произвести её дополнительную отладку. Она заключается в том, что с помощью регулирующих клапанов на патрубках радиаторов можно немного прикрутить подачу тепла на батареи, которые расположены недалеко от котла, и увеличить его подачу на дальние радиаторы. Теперь не возникнет заминки с тем, как правильно заполнить закрытую систему отопления водой, и можно сделать эту работу самостоятельно быстро и качественно.

Вместо воды

Возникает вопрос: что залить в систему отопления частного дома вместо воды, чтобы улучшить эксплуатационные свойства теплоносителя? Для этих целей часто применяют антифриз. Он не замерзает даже при температуре ниже ноля градусов. Благодаря такому его свойству трубы и радиаторы не лопнут, если в помещении будет очень холодно. Если есть желание использовать антифриз, следует устанавливать трубы небольшого диаметра и панельные радиаторы, чтобы снизить необходимое количество этого теплоносителя (он гораздо дороже воды).

Кроме того, заполнение системы отопления этой жидкостью хлопотное. Её невозможно закачать из водопровода. А при использовании шланга некоторое количество антифриза прольётся. К тому же, если система закрытая, невозможно залить теплоноситель через бак.

Проблема решается так:

• Заливка снизу системы производится с использованием ручного (опрессовочного) насоса, который поспособствует возникновению в трубах номинального давления антифриза. Электрический насос подойдёт не всякий. Нужен специальный механизм, который может перекачивать не только воду.
• К обратному клапану внизу системы крепится длинный шланг. Возле него ставится большая ёмкость. Второй конец шланга придётся поднять как можно выше (на второй этаж, чердак), чтобы создать повышенное давление. После окончания заливки жидкость из шланга сливают в подготовленную ёмкость.

Подпитка системы

Чтобы закрытая система отопления работала эффективно, в ней нужно поддерживать постоянное рабочее давление. А оно зависит от объёма жидкости, циркулирующей в трубах и радиаторах. Её утечки неизбежны, какими бы герметичными ни были узлы и места их соединения. Поэтому требуется постоянная подпитка системы отопления частного дома теплоносителем. Её производят через клапаны подпитки, монтируемые в месте с минимальным давлением жидкости (как правило, перед насосом).

Эти приборы бывают с механической и автоматической подачей теплоносителя. Если дом небольшой, имеет маломощную систему отопления, механического клапана достаточно. В этом случае перепады давления гасятся с помощью резиновой мембраны бачка. Но чтобы не допустить аварии, потребителю придётся постоянно контролировать давление в системе. Такая необходимость отсутствует после установки автоматического клапана (если он идёт в комплекте с котлом, ещё один покупать не нужно) с манометром. При наличии этого прибора не возникнет вопроса о том, как правильно заполнить систему отопления водой, не нарушив баланса давления теплоносителя.

Чтобы заполнение водой отопительной системы не вызывало постоянных хлопот, не отнимало много времени, необходимо установить современное оборудование (двухтрубную закрытую систему). Более подробно о двухтрубной системе отопления можно прочитать здесь. Нужно подойти к процессу заливки ответственно, и тогда дом много лет будет тёплым и комфортным.

Любой отопительной системе для работы необходимо наличие теплоносителя. Он передаёт тепловую энергию от котла к радиаторам или регистрам. После монтажа всех контуров нужно залить новую жидкость в оборудование. Большинству людей эта задача кажется очень трудной. Особенно когда речь идёт о заполнении системы отопления закрытого типа. Эта процедура довольно хлопотная, но если выполнить её с соблюдением всех правил, то она вполне реализуема.

1 Особенности систем отопления</span></h2>

В системах открытого типа расширительный бак необходимо устанавливать в самой верхней точке. Жидкость, находящаяся в контуре, контактирует с воздухом. В закрытых типах расширительный бак в своей конструкции имеет герметичную мембрану. Теплоноситель изолирован от воздуха.

Заполнить систему отопления двухконтурного котла можно таким образом:

1. 1. Обычной водопроводной водой. Она поступает через подпитку в самую нижнюю точку.
2. 2. Антифризом. При этом жидкость подаётся из какого-либо резервуара.
3. 3. Ручным наливом через верх. Для этого применяется насос.
4. 4. С помощью ручного насоса через подпиточный вход.

Большинство людей, проживающих в частных домах, знают один наиболее простой способ (он же является и наихудшим) правильно залить воду в систему отопления открытого типа. Теплоноситель подаётся через расширительный резервуар. Жидкость поступает с небольшими интервалами, чтобы воздух успевал уходить.

Для закрытых систем такой метод лучше не использовать. В этом случае возникновение воздушных пробок практически гарантировано.

‘ >Современная система отопления — принципиальная схемаРекомендуемРасширительный бачок в системе отопления закрытого типа

2 Технология заполнения</span></h2>

Для заполнения системы понадобится насос (для создания необходимого давления жидкости) и какая-нибудь ёмкость. Для такой цели вполне подойдут обычные погружные устройства. Любой вид отопления заполняется с использованием манометра для непрерывного контроля давления.

Сначала нужно определиться с точкой, через которую будет подаваться теплоноситель. Если насос способен нагнетать воду до полного заполнения всех труб и радиаторов, то лучше подключаться к самой нижней точке, например, к подпитке. Кроме этого узла, в схему должен входить ещё и вентиль для слива теплоносителя.

Если этот элемент является самым низким местом, то подключить подачу можно через него. К сливному штуцеру обычно не монтируется обратный клапан, поэтому остановка подачи воды повлечёт за собой её вытекания обратно. Следует сразу же перекрыть вентиль, который расположен перед штуцером.

РекомендуемРасширительный бак открытого типа для отопления помещения

2.1 Наполнение через нижнюю точку</span></h3>

Сначала необходимо, чтобы в наличии была какая-либо ёмкость требуемого объёма. Для этого отлично подойдёт пластмассовая бочка на 200 л. В неё погружается насос, который способен создать давление в 1 атм. Можно использовать погружное устройство «Малыш».

После наполнения бочки жидкостью запускается прибор. Заполнить водой закрытую систему отопления нужно правильно. Для этого следует следить за уровнем воды в резервуаре. Он не должен опускаться ниже патрубка насоса, чтобы в обогревательный контур не попадал воздух.

Для антифриза лучше использовать какую-либо ёмкость меньших размеров. Это требуется для того, чтобы погружной насос не приходилось опускать в химию. Следует погружать только патрубок.

Перед процедурой необходимо открыть все клапаны Маевского, которые устанавливаются на батареях. Под каждой из них следует установить ёмкости. Когда вода начнёт выходить через все воздухоотводчики, нужно перекрыть клапаны Маевского, не прекращая процесса закачки.

Контроль давления в системе осуществляется с помощью манометра. Если в котле нет встроенного устройства, то его необходимо включить в схему. Подача воды происходит до тех пор, пока прибор не покажет необходимое значение.

После полного заполнения нужно сбросить воздух. Давление начнёт падать, поэтому необходимо понемногу добавлять воду. Этот процесс следует повторять до вытеснения всех воздушных пробок.

В конце проводится ревизия системы на какие-либо протечки. Затем, можно выполнить запуск отопления в частном доме. Процедура заполнения довольно простая. Её можно выполнить и своими руками.

РекомендуемРасчёт циркуляционного насоса для системы отопления

2.2 Закачка жидкости сверху</span></h3>

При отсутствии погружного электрического насоса заправку отопления придётся производить вручную. Если максимальный перепад высот превышает 10 м, то этот процесс будет довольно утомительным.

В таких случаях можно прибегнуть к заливке контура дома через верх. Закачка будет происходить самотёком. Кран для слива в нижней точке должен быть открытым до тех пор, пока из него не начнёт вытекать вода. После этого вентиль закрывается. В нижней точке отопления получается статическое давление. При нормальных условиях оно равняется 1 атм.

Теперь следует немного увеличить давление до уровня примерно в 1,2 атм. К штуцеру нужно прикрутить обычный шаровый вентиль, а на него одеть поливочный шланг. К шлангу необходимо подключить какой-нибудь переходник, чтобы он смог одеваться на автомобильный насос. В него заливается вода, и с помощью насоса она закачивается в систему. После достижения необходимого давления вентиль перекрывается. Затем, можно запустить отопление.

‘ >Правильное заполнение системы отопления закрытого типа.

3 Правила выполнения подпитки</span></h2>

Сейчас стали устанавливать индивидуальное отопление не только в частных домах, но и в многоквартирных. Зачастую монтируют двухконтурные котлы, в которых есть элемент для подпитки.

Её можно производить самостоятельно:

1. 1. Снизу котла есть вентиль, который необходимо открыть.
2. 2. Немного открутить клапан Маевского и ждать появления воды.
3. 3. Затем, вентиль под котлом закрывается.
4. 4. Если после запуска оборудования в насосе есть посторонние звуки, то его следует открыть и сбросить воздух.

Практически все конструкции предусматривают модуль автоматического воздухоотвода. Но он не способен удалить все пузырьки. Во время первого запуска системы следует очень медленно нагревать теплоноситель. Это необходимо, чтобы избежать всяческих поломок различных элементов от гидроударов. Не рекомендуется запускать котёл на всю мощность.

Особенно это касается протяжённых схем. Они имеют большое тепловое расширение и высокую степень деформации. Из-за нагрева на некоторых участках появляется напряжение.

Жидкость способна значительно усилить силу удара. Зачастую разрушение происходит на изгибах. В некоторых случаях трубы могут сорваться с крепежей.

Желательно, чтобы проектированием отопления занимались специалисты, которые способны учесть все факторы. В частных домах монтаж можно произвести и по типовому проекту.

‘ >Заполнение системы отопления закрытого типа. Используем опрессовочный насос опрессовщик☼ Геотермика

4 Применение незамерзающего теплоносителя</span></h2>

Перед тем как закачать теплоноситель в отопительный контур, следует знать виды незамерзающих жидкостей.

Чтобы можно было заправить систему, антифризы должны иметь такие свойства:

1. 1. Они должны быть полностью безопасными для людей.
2. 2. Негорючие жидкость и пары.
3. 3. Иметь хороший уровень текучести.
4. 4. Инертность. Для запитки системы антифриз не должен вступать в реакцию с элементами отопления.
5. 5. Обладать необходимой теплоёмкостью.

Незамерзающую жидкость нельзя прокачать через трубопровод в чистом виде. Она довольно агрессивна и разрушает все конструктивные элементы. Антифриз следует разбавлять водой в соответствии с инструкцией, предоставленной производителем.

Также применяют и специальные добавки, например, антипенные, стабилизирующие, очистительные, а также антикоррозийные. Чем меньше в растворе количество воды, тем жидкость дороже, так как она замерзает при более низких температурах. Зачастую во время разведения незамерзайки требуется добавлять присадки.

Без специальных добавок применять растворы не стоит, потому что они не смогут соответствовать необходимым параметрам. Также нельзя смешивать разные антифризы. Обычно это приводит к сильному снижению эксплуатационного срока. Незамерзающие жидкости нельзя применять в системах, где не предусмотрено наличие циркуляционного насоса, так как у них повышенная степень вязкости.

Органические теплоносители имеют эксплуатационный срок до пяти лет. По истечении срока годности их необходимо заменить, так как жидкость теряет свои свойства и становится агрессивной.

В настоящее время практически всё оборудование сделано под использование в качестве теплоносителя воды. Для сохранения своей репутации производители указывают, что они не могут гарантировать нормальную работу при использовании антифризов. А также на котлах может указываться разрешённый вид незамерзающей жидкости.

Если в схеме нет автоматического отключателя при превышении температурного порога, то использование антифризов не рекомендуется. Эти вещества могут быть опасны при перегреве. Для заправки отопительных контуров производятся теплоносители, в основе которых пропиленгликоль.

‘ >Как заполнить систему отопления, от А до Я.

5 Специфика пропиленгликоля</span></h2>

Пропиленгликоль в последнее время начинает вытеснять другие типы незамерзающих теплоносителей. Но этот вид практически не отличается по своим параметрам от этиленгликоля. Имеет второй класс опасности.

Основные преимущества этой незамерзайки:

1. 1. Пропиленгликоль безвреден для человека. Это одна из основных причин, по которым большинство производителей рекомендуют его применять в двухконтурных и одноконтурных котлах.
2. 2. Сохраняет свою текучесть в любых условиях.
3. 3. Имеет смазывающие свойства, что значительно снижает нагрузку на насосы при прокачке.
4. 4. Имеет высокую степень инертности.
5. 5. Безопасен для любых материалов. Если вещество пролилось на пол, то достаточно будет просто протереть мокрой тряпкой.

У этой жидкости есть и свои недостатки. Основным из них является высокая стоимость. В среднем цена превышает в два раза, если сравнивать с другими видами. Жидкость вступает в реакцию с металлическими трубами и оцинковкой. Если температура превысила максимальный порог, то полипропиленгликоль начинает распадаться и выделять токсичные газы. Но на данный момент это вещество является лучшим на рынке.

‘ >Незамерзайка убивает отопление?Фото

При устройстве индивидуальных отопительных систем пользователям приходится обеспечивать их оптимальное функционирование с помощью различного вида встроенного оборудования и сантехнической арматуры. Одной из основных проблем при эксплуатации отопительной магистрали является завоздушивание, в этом случае домовладельцам необходимо самостоятельно решать задачу, как спустить воздух с системы отопления.

Чтобы упростить проведение процедуры развоздушивания, на этапе монтажа системы в контур и теплообменные приборы встраивают технические приборы для выпуска воздуха. Также немалую роль для обеспечения бесперебойной работы играет правильное обслуживание и эксплуатация отопительной магистрали.

Рис. 1 Примеры обвязки котла индивидуальной отопительной

Признаки завоздушивания

Завоздушивание приводит к неэффективной работе системы отопления, в результате чего расходуются излишние ресурсы на подогрев теплоносителя. Это приводит к неоправданным финансовым расходам и может существенно сказаться на семейном бюджете в течение холодного сезона. Сигналами, если завоздушена система отопления, являются следующие признаки:

• Отсутствие нагрева теплообменников. Завоздушивание в контуре отопления в виде пробки препятствует прохождению теплоносителя по трубам, в результате чего он не поступает на радиаторы или в трубопровод теплых полов. Если в подводящие трубы попадает воздух, батареи и полы остаются холодными при работающем на полную мощность котле.
• Неравномерный прогрев радиаторов. Если в радиаторах отопления находится воздух, одна из его частей будет иметь более низкую температуру, что легко определить прикосновением ладони к поверхности секций.
• Повышенный шум. Перемещение теплоносителя в трубопроводном контуре с воздушными пробками нередко сопровождается шумом, который вызывает движение микропузырьков.
• Вибрации. Повышенная концентрация воздуха в теплоносителе приводит к ускорению окислительных процессов из-за содержащегося в нем кислорода, сопровождаемых распадом металлов с образованием солей и углекислого газа. Периодические выбросы нерастворимых оксидов металлов и углекислого газа в теплоноситель способны вызвать вибрационные процессы в трубах.

Рис. 2 Завоздушенные радиаторы в тепловизоре

Завоздушивание системы отопления причины

Решая задачу, как убрать воздух из системы отопления, полезно изучить причины, вызывающие завоздушивание, основные из них:

• Неправильный монтаж. Для того, чтобы вода поступала в котел с естественной циркуляцией, необходимо выдерживать постоянный уклон при разводке труб. Несоблюдение данного условия приводит к появлению воздушных пробок на криволинейных участках.
• Нарушение герметичности. Если в трубопроводе отопительного контура появляются дефекты в виде различного вида трещин и разгерметизации резьбовых, паяных, компрессионных соединений, через них проникает воздух, приводя к завоздушиванию всей системы.
• Неправильный монтаж воздухоотводчиков. Удаление воздуха из системы отопления частного дома обычно осуществляют с помощью воздухоотводчиков в радиаторах отопления (краны Маевского), на распределительных коллекторах для теплых полов и в высшей точке отопительного контура. Если данные условия не соблюдаются в полном объеме, вероятность завоздушивания системы существенно возрастает.
• Неисправность воздухоотводчиков. Теплоноситель может содержать в своем составе продукты распада (окисления) металлических узлов, просроченного антифриза или соли металлов. Нахождение в системе твердых взвешенных частиц приводит к забиванию входных отверстий, каналов воздушных клапанов воздухоотводчиков и делает невозможным их нормальное функционирование.
• Несоблюдение правил заливки теплоносителя. Одна из причин, почему завоздушивается система отопления в частном доме, является ее неправильная подготовка к эксплуатации. При наполнении теплоносителем контуров радиаторной отопительной и системы теплых полов следует придерживаться несложных правил, в противном случае их нарушение приведет к образованию воздушных пробок.
• После проведения ремонтных работ.Одна из причин, почему воздушит систему отопления – попадание в трубопровод воздуха после ремонта или профилактического обслуживания отдельных узлов. К примеру, если снимают циркуляционный насос, перенаправляя теплоноситель по параллельному обходному байпасу, после его установки в прежнее положение возникнет проблема с наличием воздуха внутри корпуса.
• При пополнении объема теплоносителя. После заливания в контур дополнительного количества рабочей среды повышается вероятность завоздушивания трубопровода в связи с тем, что жидкость имеет в своем составе высокий процент растворенного воздуха.

Читайте также:  Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 3 Схема принудительной и гравитационной систем

Методы устранения воздушных пробок из отопительных систем

Существует два основных вида систем отопления – открытая самотечная (гравитационная) и закрытая (принудительная).

В первом варианте рабочее тело поднимается по трубам от котла вверх самотечным способом за счет его более меньшей плотности в сравнении с более холодной средой. При этом некоторое количество жидкости собирается в расширительном баке, помещенном в самой верхней точке нагревательного контура.

В замкнутой разновидности используют герметичный расширительный бак с эластичной мембраной, в котором размещается увеличившийся в объеме теплоноситель при нагревании.

Развоздушивание открытого контура

Гравитационные системы с открытым расширительным баком используются в радиаторном отоплении, при их монтаже основная задача – правильно выдержать угол наклона труб. От вертикального участка трубопровода, отходящего от котла, трубы направляют к радиаторным обогревателям, проходя через которые рабочее тело поступает в обратно в котел по линии обратки, проложенной с некоторым уклоном.

Очевидно, что в самотечном отопительном контуре для беспрепятственного выхода воздуха имеется открытый расширительный бак. Благодаря этому при правильном монтаже проблемы с завоздушиванием в гравитационных конструкциях возникают довольно редко.

При нарушении правил монтажа и завоздушивании придется решать задачу, как убрать воздушную пробку из системы отопления при ее неэффективной работе. Для этого проверяют правильность уклонов и прямолинейность прокладки трубопровода, основной метод устранения пробок – демонтаж неверно уложенного участка и переустановка его в правильное положение.

Также при прохождении теплоносителя по батареям внутри их возможно появление завоздушенных зон, поэтому каждый теплообменник также должен иметь выпускные клапаны (краны Маевского). С их помощью осуществляют удаление воздушных пробок из системы отопления, проводя спуск воздуха в наиболее удаленной от трубопровода подачи и обратки верхней части радиаторов.

Рис. 4 Принцип работы разных видов воздухоотводчиков

Установка воздухоотводчиков

Одним из основных методов решения задачи, как выгнать воздушную пробку из системы отопления, является применение специальных воздухоотводных приборов. Их принцип действия состоит в собирании более легкого воздуха, чем жидкость из труб, в бочкообразной камере корпуса. Внутри воздухоотводного бочонка помещен поплавок, соединенный со спускным клапаном – при переизбытке воздуха он опускается, клапан открывается и выпускает поток наружу.

Чаще воздухоотводчики устанавливают в следующих местах:

• В наивысшей точке. Так как воздух легче воды, он стремится к подъему по трубам вверх, приводя к их завоздушиванию, поэтому в верхней точке обязательно ставят спускной клапан.
• На теплообменных приборах. Теплообменные радиаторы имеют сложную форму и различные способы подключения, если в них появляется пробка, выгнать воздух из системы отопления протоком теплоносителя без специальных спускных устройств не получится. Поэтому в каждом современном радиаторе обязательно должны присутствовать спускные клапаны в виде кранов Маевского.

Также воздухоотводчики монтируют на полотенцесушителях сложной конструкции, размещая их в верхней части.

Рис. 5 Места размещения воздухоотводчиков

<center></center>

• На коллекторной гребенке и гидрострелке. Для разводки извилистых и протяженных контуров теплых полов и радиаторных батарей применяют специальные гребенки и гидрострелки, имеющие сложную конструкцию. Обычно в верхней части таких узлов устанавливают воздухоотводчики, с помощью которых можно развоздушивать распределительные гребенки, корпуса гидрострелок и нагревательные трубопроводы теплых полов.
• Приборы безопасности. В обвязку многих бытовых котлов устанавливают стандартную группу безопасности – узел, состоящий из воздухоотводчика, манометра и спускного клапана.

Аварийный прибор обычно размещают на выходе трубопровода в верхней части котла.

Следует отметить, что существует два основных вида воздухоотводчиков – с ручным управлением (краны Маевского) и автоматические (существуют конструкции для батарей), последние не нуждаются в открывании спускного клапана механическим способом.

Рис. 6 Сепараторные и шламоотделительные приборы – принцип работы и конструкция

<center></center>

Нагрев теплоносителя

Стандартная температура теплоносителя в отопительном контуре не превышает 70 °С – более высокий показатель приводит к увеличению тепловых потерь, снижению травмобезопасности.

Так как при нагревании рабочая среда расширяется, для более эффективного решения задачи, как удалить воздух из системы отопления, можно использовать данный эффект. Для этого теплоноситель нагревают до температуры, не превышающей 100 °С, после чего удаление (вытеснение) воздушных пробок происходит с большей результативностью.

Читайте также:  Как закрыть трубы в туалете: различные варианты и технология проведения работ

Применение сепараторов

Для повышения эффективности воздухоудаления, очистки трубопровода от твердых частиц оксидов металлов и ржавчины, забивающих узкие входные отверстия приборов и сантехнической арматуры, в отопительную магистраль нередко устанавливают сепараторы воздуха. Стандартное устройство представляет собой бочонок, внутри которого находится механизм извлечения микропузырьков из теплоносителя.

В различных устройствах его конструкция отличается, наиболее часто используется мелкоячеистая сетка, проходя через которую поток жидкости ударяется о ее поверхность и завихряется. Это приводит к отделению воздушных пузырьков от жидкой среды, после чего они поднимаются вверх и выходят наружу через автоматический спускной клапан.

Шламоделитель. Это еще один полезный для отопительной системы прибор, позволяющий накапливать содержащиеся в теплоносителе твердые частицы, осаждаемые в нижней части корпуса. Далее они смываются при открытии нижнего крана и таким образом трубы освобождаются от грязи и реже нуждаются в промывке.

Нередко воздушный сепаратор и шламоотделитель совмещают в одном корпусе комбинированного прибора.

Рис. 7 Конструкции автоматических воздухоотводчиков

<center></center>

Как спустить воздух с системы отопления – рекомендации

При грамотном монтаже отопительной магистрали на трубопровод и прочие узлы разводки устанавливают автоматические воздухоотводчики, не нуждающиеся в ручном обслуживании. Поэтому реализация основного метода, как прокачать систему отопления, связана с механическими приспособлениями. К данной разновидности приборов относят краны Маевского, встроенные в радиаторы – с их помощью пользователю придется решать задачу, как правильно развоздушить систему отопления.

Для проведения процедуры развоздушивания батарей проводят следующие операции:

1. Готовят емкость для сливания теплоносителя, ей может быть небольшая банка или пластиковая бутылка.
2. Специальным ключом или плоской отверткой откручивают винт на головке клапана Маевского, подставляя под выпускное отверстие емкость.
3. Производят стравливание воздуха из системы отопления, сливая некоторое количество теплоносителя. Наличие пузырьков определяют по звуку выходящей жидкости (это шипение) – когда шум снижается, закручивают винт обратно.
4. Собранный со всех батарей теплоноситель заливают обратно в контур.

Иногда спуск воздуха в системе отопления из радиаторов затруднен, если они вместо клапана имеют на торце пробку-заглушку. В этом случае поступают следующим образом:

1. Отключает подачу воды на радиатор со стояка шаровым вентилем или иным способом.
2. Снимают резьбовую пробку и заменяют ее на заранее приобретенный комплект с краном Маевского одинакового посадочного размера с заглушкой.
3. Вкручивают устройство в радиатор, используя резиновый или льняной уплотнители, наполняют теплообменник водой и спускают воздух через кран Маевского.

Рис. 8 Краны Маевского – конструктивное устройство

<center></center>

Правильное заполнение системы теплоносителем

Чтобы не сталкиваться с решением задачи, как спустить воздух в системе отопления, важно грамотно наполнять контур теплоносителем, для этого соблюдают следующее правила:

• Заполнение любой системы проводят с самой нижней точки, для этого на этапе монтажа в трубопровод помещают шаровый вентиль.
• Тепловой носитель следует подавать с невысокой скоростью, особенно это важно при заполнении протяженных контуров теплых полов.
• При наполнении замкнутой системы выдерживают давление 1 – 1,5 бара, которое контролируют переносным или встроенным в магистраль манометром.
• После наполнения системы (в гравитационной степень определяется количеством воды в расширительном баке, в принудительной – давлением) приступают к спуску воздуха из батарей. Перед этим желательно включить котел и нагреть воду до температуры около 60 °С.
• После развоздушивания доливают теплоноситель и снова проверяют равномерность нагревания радиаторов – при положительном результате работы останавливают. Если снова обнаружен неравномерный прогрев батарей, процедуру развоздушивания повторяют, после чего доливают теплоноситель в контур.

Рис. 9 Как спустить воздух с системы отопления при помощи крана Маевского. Примеры их использования в радиаторах

<center></center>Задачу, как правильно стравить воздух из системы отопления, решают при помощи специальных приборов – ручных или автоматических воздухоотводчиков. Для отвода воздуха из радиаторов используют краны Маевского, процедура развоздушивания не представляет особых сложностей для любого пользователя и не требует применения дорогостоящего специального инструмента.Используемые источники:

• https://otoplenie-doma.org/otkrytaya-sistema-otopleniya.html
• https://cotlix.com/otkrytaya-sistema-otopleniya
• http://spetsotoplenie.ru/sistemy-otopleniya/obsluzhivanie-sistem-otopleniya/kak-zalit-vodu-v-otkrytuyu-i-zakrytuyu-sistemu-otopleniya.html
• https://oventilyacii.ru/otoplenie/sposoby-zapolneniya-sistemy-otopleniya-zakrytogo-tipa.html
• https://montagtrub.ru/kak-spustit-vozduh-s-sistemy-otopleniya/
