Cхема подключения тёплого пола: водяной и электрический. Пошаговая инструкция

Далеко не все обладатели пленочного теплого пола остаются довольны результатом его работы. Обычно проблемы кроются в ошибках монтажа или использовании инфракрасного нагревателя не по назначению.

Область применения

Принцип работы системы основан на инфракрасном излучении. Нагревательные элементы представляют собой пленку, по обе стороны которой идут медные контакты, соединенные между собой графитовым напылением. При протекании тока графит излучает тепло и греет напольное покрытие. Прежде чем разбираться в том, как подключить инфракрасный пленочный теплый пол, расскажем в каких случаях его использование действительно оправдано:

• Отопление маленьких построек. Из-за запрета монтажа газовых котлов в отдельностоящих подсобных или хозяйственных помещениях приходится прокладывать к ним теплосеть от основного здания. Нагревательная пленка становится бюджетным и практичным решением проблемы.
• Доступна дешевая электроэнергия. Например, при дифференцированных тарифах на электричество или использовании альтернативной энергетики: солнечных батарей, ветряных генераторов или мини-ГЭС.
• Для дополнительного отопления. Когда необходимо обогреть определенные участки полового покрытия: плитку в ванной, прихожую, утепленную лоджию. Или повысить температуру в комнате, если в период сильных заморозков тепловые сети не справляются с обогревом жилья.
• При отсутствии центрального теплоснабжения. Постройка печи или монтаж котла с отопительной системой обходятся на порядок дороже, чем применение электронагревателя.

Выбирая тип системы отопления, пользователю надо отталкиваться от финансовых вложений и удобства эксплуатации. При этом учитывать эксплуатационные затраты, стоимость приобретения и монтажа оборудования.

<figu src=»https://www.ivd.ru/images/cache/2019/1/12/heighten_670_q90_439071_060463b66b.jpeg»>Фото: Instagram o_remonte_ufaФото: Instagram art__objects</span>

Сборка электрической цепи

Соединяем детали в соответствии со схемой подключения пленочного теплого пола.

—> </figure></div>

Монтаж и подключение системы теплого пола не станут сложным процессом в случае, если мы занимаемся электрическим типом. Электрические модели подходят для любых помещений, определенных рекомендаций по их использованию почти нет. Вся суть того, как подключить теплый пол к терморегулятору состоит в правильном размещении нагревательных элементов, с использованием фото или видео. После расположения частей системы необходимо подключить ее к терморегулятору и обеспечить подачу энергии в контуры. Но все же некоторые особенности появляются в зависимости от типа элемента и предназначения помещения.

Какими бывают электрические полы

Электрические полы питаются от одного источника, но имеют различия по типу используемых элементов нагрева. Чтобы максимально правильно осуществить подключение теплого пола, необходимо вначале выяснить, какая его разновидность была куплена.

Основой теплого пола могут быть:

• Hезистивный кабель нагрева;
• Cаморегулятивный кабель;
• Тепловые маты (представляют собой тонкий проводник, уложенный на сетку);
• Нагревочная пленка (биметаллическая или карбоновая) и стержни из карбона.

У каждого вида есть собственная схема подключения теплого пола проводами к терморегулятору, основной тезис всех методов подключения – рассчитайте шаг укладки элементов заранее, чтобы не допустить их перегрева, или недостаточного тепловыделения. Как подключить по инструкции электрический теплый пол, указано на упаковке самим производителем.

Подключение термогулятора

Перед тем, как подключить теплый пол, необходимо определить место, в котором расположится терморегулятор.

Терморегулятор (термостат) – прибор, который управляет системой нагрева и обеспечивает удержание температуры в помещении на одном уровне. Через терморегулятор к сети подключаются отопительные элементы. Термостаты можно найти на любой вкус и кошелек, ассортимент содержит как самые простые механические образцы, так и высокоинтеллектуальные компьютерные устройства.

Установка терморегулятора теплого пола, осуществляется на полутораметровой высоте в местах, где он не будет поддаваться влиянию источников тепла, а об удачной процедуре можно будет записать видео.

Подключение терморегулятора к теплому полу можно сделать посредством электрощита или же обычной розетки, но перед этим процессом стоит продумать расположение прибора и окончательно выяснить метод подключения.

У основной массы приборов на корпусе имеется схема подключения терморегулятора для системы теплого пола. Этот ход значительно упрощает процесс подключения и позволяет произвести его своими руками, без вызова электрика.

После установки термостата, к распределительному коробу подводится фаза, заземление и ноль. В стене штробится канал для размещения двух пластмассовых трубок. Одна из трубок будет местом крепления для силовых проводов нагревательного кабеля, а вторая – для размещения внутреннего датчика, который помещается под напольное покрытие.

После завершения установки терморегулятора можно приступать к монтажу теплого пола, для чего используется электрическая схема, используемая для подключения теплого пола.

Особенности кабельного пола

Перед подключением теплого пола  выравнивается поверхность, а вдоль стены крепится демпферная лента и кладется теплоизоляция. Монтаж кабеля можно производить и на черновой вариант пола, при том, что помещение снизу отапливается. Перед тем, как осуществить подключение теплого пола, к коробке и находящемуся в ней терморегулятору тянутся силовые провода (таким образом муфта соединения будет находиться в бетонной стяжке), чтобы понять схему протяжки, можно посмотреть видео.

После этого монтаж и соединение теплого пола с сетью производится по следующей схеме: на поверхности чернового пола или теплоизоляционного слоя размещается монтажная лента, которая необходима для фиксации кабеля. Очень важно помнить, что при подключении пола к терморегулятору, кабеля не должны пересекаться.

Элементы креплений на монтажной ленте могут помочь в равномерном расположении проводника. После расположения кабелей, устанавливаем датчик, размещая его в пластиковой трубке.

Перед тем, как перейти к подключению терморегулятора теплых полов, проверяем качество выполнения всех работ при помощи тестера, необходимо удостовериться, что сопротивление кабеля такое же, как прописано в паспорте. Если все хорошо, можно заливать стяжку.

Перед тем как подключить теплый пол, необходимо удостовериться в затвердевании стяжки, и после окончательного застывания присоединить провода питания при помощи зажимов винтового типа.

Подключение теплого пола к терморегулятору при помощи проводов – самый сложный этап, поэтому будет нелишним попросить помощи у профессионального электрика.

Он же может и подсказать как настроить своими руками терморегулятор теплого пола для его нормального функционирования.

Установка пола из матов

Электрический теплый пол матового типа похож на своих собратьев, а схема его подключения и вовсе такая же как и у кабельного, с незначительными отличиями. Тепловой мат – довольно тонкий нагревательный кабель, который закреплен на термостойкой пленке. Шаг укладки заранее задается пленкой, поэтому нам остается лишь разметить площадь для расположения системы и определить требуемую мощность.

Перед подключением теплых полов пленка с прикрепленным кабелем кладется на черновую бетонную поверхность, заливается небольшим количеством стяжки или же плиточного клея, после чего закрывается материалом финишной отделки. Ни в коем случае не стоит использовать теплоизоляцию при таком подключении, ведь это чревато общим перегревом системы.

Если для соединения теплого пола с терморегулятором не хватает “холодных концов”, то допустимо вырезание небольшой длины кабеля из мата. Соединительная муфта будет расположена в самой стяжке.

Тепловой мат – это разновидность кабеля, а следовательно, процедура монтажа обеих систем похожа. Разница состоит в том, что нагревательные маты подключаются легче и гораздо быстрее.

Отсутствие потребности в теплоизоляции и небольшое количество стяжки делают такой теплый пол более выгодным, а общая цена теплого пола будет гораздо ниже, благодаря экономии на материалах и установочных работах. Большим плюсом можно назвать и возможность монтажа системы в комнатах, имеющих низкие потолки, а подобная схема подключения электрического теплого пола не сложнее, чем других типов обогрева пола.

Монтаж пленочного пола

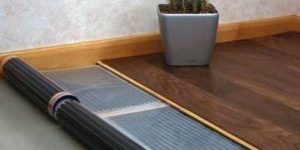

Достаточно новым образцом на рынке отопительных систем является пленочный теплый пол. Чтобы иметь представление о работе пленочного теплого пола, необходимо понять особенности его конструкции. Сама система складывается из отопительных частей (биметалличесикх или углеродных), которые запаяны в термостойкий материал. Края пленки имеют медные проводники, которые соединяются с электросетью.

Подключение теплого пола пленочного типа производится по такой же схеме, что и монтаж греющих матов. Отличие состоит в укладке специальной подложки, которая раскладывается по всей поверхности, требующей утепления. Обычно в роли подложки выступает любой материал, покрытый фольгированной пленкой, которая отражает инфракрасные лучи, направляя их в комнату. Схема подключения регулятора при этом не меняется, оставляя конструкцию теплого пола по-прежнему понятной даже новичкам.

Пленку можно резать, но только по линиям, указанным производителем, они размещаются на поверхности пленки и имеют интервал от 20 до 30 см. Токопроводящие полоски изолируются по одному из краев, другой же остается открытым, именно его подключают к проводам.

Куски пленки кладутся и параллельно соединяются между собой. В конце работ один провод соединяется с соседним листом, а при помощи второго производится подключение теплого пола к терморегулятору.

Пленочный пол универсален тем, что совместим с большинством покрытий. Наиболее всего для пленочной системы подходит ламинат, а самым неудачным из-за повышенного давления на пленку будет ковролин.

Подготовка основания под теплый пол

Когда ваш дом только строится, организовать правильно работающую систему отопления не представляется сложным — вы вольны пропускать и подключать коммуникационные линии любым удобным из возможных способов. Но если речь идет об обустройстве теплого пола в уже жилом помещении, где установлены двери, выведен уровень пола и так далее, задача превращается в практически невыполнимую. Как быть в такой ситуации? Для начала давайте рассмотрим, что включает в себя «пирог» теплого пола, а потом подумаем о вариантах его реализации.

Слоеный пирог теплого пола

1. Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
2. Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами. Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
3. Затем разводятся сами трубы, по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
4. Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

1. Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
2. Если убирается стяжка в доме, где полы обустроены по грунту, то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.
3. Вместо пенополистирола, в качестве утеплителя мы можете использовать фольгированные подложки, например, пенофол. Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне. Что такое пенофол?
4. Можно уменьшить толщину стяжки до 6 см. Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.
5. Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки. Теплый пол на монтажной подложке
6. Также стяжка может быть заменена «сухой системой» теплого пола. Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия. Сухой способ укладки водяного теплого пола

Не знаете, как стелить ламинат на деревянный пол? В специальной статье мы расскажем все тонкости процесса: от выбора подложки и самого ламината до пошаговой инструкции по его монтажу.

Последние два решения обойдутся вам намного дороже, чем классический «пирог», тем не менее, они достаточно эффективно решают проблему с уровнем пола, который недопустимо высоко поднимать.

Многие домашние мастера не кладут утеплитель вовсе, а высоту стяжки уменьшают до 4 см. Делать так не нужно, ведь в первом случае значительная часть тепла будет уходить в землю или перекрытие, а во втором сильный нагрев бетонного монолита приведет к его ускоренному разрушению – появятся трещины, начнет отлетать внешняя отделка.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации. И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования.

Вмешиваться в центральную систему отопления запрещено

Интересно знать! Если подключить теплый пол к водопроводу на горячую воду, последуют аналогичные санкции, хотя обнаружить такое обычно проверяющими очень сложно.

Как энергетическая компания может узнать о несанкционированной врезке?

1. Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
2. Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
3. В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
4. Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Интересно знать! Если ваш дом старой постройки, то в 99% случаев вы получите отказ на проведение таких работ, что, собственно, и заставляет многих хитрить. Если у вас в квартире предусмотрено индивидуальное отопление, то решить вопрос будет намного проще.

Как подключается теплый пол от системы отопления

Мы не призываем никого обходить законы, а просто даем информацию, как такое подключение может быть реализовано, тем более что приведенные схемы подойдут и для частных домов, где, как говорится, каждый сам себе хозяин.

Схематическое изображение системы водяного теплого пола

Для нормальной работы оборудования вам нужно обеспечить два основных условия. Первый – это подача в систему воды, подогретой не сильнее 55-ти градусов (это максимум). Высокая температура может повредить напольное покрытие, да и перемещаться по такому горячему полу вам будет некомфортно – оптимальная температура составляет 26-30 градусов. Второй момент – это обеспечение только потребного расхода тепла, иначе вы получите падение производительности батарей, что лишает смысла всей затеи.

Теперь давайте рассмотрим несколько вариантов подключения и сравним, какой из них больше соответствует указанным требованиям.

Прямое подключение

Этот способ является самым примитивным – контур отопления напрямую подключается к подаче и обратке радиатора (двухтрубная система). Такая система будет более менее нормально работать только при выполнении следующих условий:

1. Общая площадь, которую будет обогревать теплый пол, не должна превышать 100 квадратов.
2. Подогревает воду газовый котел, который может в автоматическом режиме удерживать температуру теплоносителя на уровне 40-50 градусов.
3. Котельная оборудована хорошим циркуляционным насосом, производительности которого будет достаточно для работы всей системы отопления.

Контур теплого пола подключен напрямую к радиатору

В принципе, такой вариант подключения имеет право на жизнь, но он обладает несколькими серьезными недостатками. Во-первых, вода всегда будет двигаться по пути наименьшего сопротивления, и это будет центральная магистраль, а не извилистые трубы теплого пола с радиаторами. Во-вторых, если за окном серьезный мороз, вы начнете топить сильнее, из-за чего полы прогреются до некомфортной для хождения температуры.

Также веселая ситуация наблюдается тогда, когда «мастера» подключают контур теплого пола к обратной магистрали в разрыв. В результате уменьшается расход теплоносителя, перестают греть и радиаторы, и теплый пол.

Подключение через клапаны

Намного правильнее будет подключить контур теплого пола через терморегулирующие клапана РТЛ. Ставятся они на обратку, после чего выставляется на нужную температуру.

Клапан RTL

Цены на клапан RTL

Клапан RTL

Работает такая схема следующим образом:

1. Устройство замеряет температуру, циркулирующего в теплом полу теплоносителя.
2. Как только она достигает заданного пользователем уровня, в системе перекрывается термостатический клапан. Циркуляция в теплом полу останавливается, вода течет только через радиаторы.
3. Теплый пол остывает, отдавая тепло бетонной стяжке, которое потом проходит в напольное покрытие.
4. Как только температура снизится до порогового уровня, клапан снова открывается и циркуляция возобновляется.

Последовательное подключение теплого пола

У такой системы также есть недостатки. Самый главный это ограничение длины трубопровода, который не должен превышать 50 м. Если подключить контур длиннее, теплый пол начинает прогреваться неравномерно – в системе очень высокое гидравлическое сопротивление. Для решения проблемы контур развивается на 2 или 3 отдельные части.

Однако, плюсов больше:

1. Такой обогрев вы можете сделать в любом помещении, и привязка к котлу не потребуется. На лицо экономия на материалах.
2. По цене такое решение будет выходить намного дешевле, чем варианты со смесительными узлами и мощными насосами.
3. Если на радиаторах установлены воздушные термоголовки, то теплый пол может функционировать и летом, тогда как радиаторы будут холодными.

Связка теплого пола и системы отопления

Такую схему подключения можно применить и в квартирах с центральным друхтрубным теплоснабжением.

Совет! Грязный теплоноситель, что не редкость для центральных систем, достаточно быстро приведет к выходу из строя клапана РТЛ.

Подключение к однотрубной разводке

Однотрубная система или «ленинградка» известна своей безотказностью в работе и высокой надежности, однако у нее есть один серьезный недостаток – температура воды в последних радиаторах существенно снижается, из-за чего в отдаленных от котла комнатах устанавливается более низкая температура. Если подключить к такой системе еще и теплый пол, то можно ожидать еще большего падения температуры, плюс потребуется установить насос, так как сама по себе вода в таком полу циркулирует плохо.

Для однотрубной системы характерно падение температуры ближе к концу контура

В целом теплый пол при таком подключении обладает следующими параметрами и требует:

1. Чтобы все работало нормально, в контуре не должно быть больше 5-ти радиаторов. Соединяются они трубой DN.
2. Врезка теплого пола делается в конце контура, после всех радиаторов, чтобы не снижать на них температуру.
3. Расстояние между врезками на подачу и обратный ток минимум должно составлять 30 см.
4. Также нужна установка трехходового смесительного клапана, чтобы температура в контуре поддерживалась на одном уровне. Трехходовой смесительный клапан
5. Главным элементом такой системы является трехходовой клапан, который смешивает горячую и холодную воду, получая нужную температуру теплоносителя, который циркулирует в теплом полу.
6. Совместно с ним подключается насос для принудительной циркуляции – он гоняет воду по петле теплого пола, а клапан добавляет в нее по мере необходимости горячую воду.

Последовательная цепь отопления

Интересно знать! Такую схему можно использовать в старых домах. Сразу скажем, что разрешения на такое вы от энергетической компании получить не сможете, так что все существующие врезки незаконные.

Использую такое подключение достаточно редко, из-за его нестабильности. Насос в системе создает повышенное давление, и когда клапан приоткрывается, оно передается и в радиаторы, вызывая их разбалансировку, негативно влияя на расход воды. Такое подключение непредсказуемо и иной раз чревато авариями, поэтому не мудрите, и подключите теплый пол нормально, от котла. Экономия нужна не во всем и не всегда.

Традиционная схема подключения теплого пола

Любой уважающий себя сантехник подскажет вам, что для нормально работающей системы теплого пола необходим узел подмеса. Такая система позволяет организовать раздельное управление подогревом пола в помещениях, что на практике очень удобно. Конечно, это покупка дополнительного недешевого оборудования и больший расход труб, зато система в целом всегда будет работать стабильно, и она будет лишена тех недостатков, что мы озвучивали ранее.

Сложный узел подмеса

Цены на узел подмеса для теплого пола

Узел подмеса для теплого пола

На практике используют следующие варианты подключения:

1. Ставится гребенка, которая укомплектовывается термоголовками, если общая протяженность контура превышает 50 м. Принцип работы такой же, как и у врезки в трубу через клапан РТЛ, только регуляторы стоят отдельно на каждый контур. Циркуляцию по системе выполняет насос, установленный в котельной.
2. Также система может включать двухходовой смеситель, сочетаемый с коллектором. Ставится он на подаче и управляется термоголовкой, температурный датчик от которого прячется внутри коллектора. В такой схеме нужен дополнительный насос, который будет перекачивать воду по всем разделенным петлям теплого пола.
3. Смесительный клапан трехходовой может быть совместно установлен с термостатическим вентилем. Эта схема является самой совершенной и подходит тогда, когда расход тепла в контуре очень большой.

Коллектор для теплого пола

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

1. Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы. Радиаторный кран «папа-мама»
2. На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении. Клапан РТЛ для обратки

Таблица 1. Подключение теплого пола.

Шаги, фото	Описание
Шаг 1 – выводы труб
Шаг 2 – установка монтажной клипсы	Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы
Шаг 3 – паяем отвод	Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.
Шаг 4 – Установка кранов на подачу и обратку	Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи.Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки — обязательно проверяйте этот момент во время установки.
Шаг 5 – выходы теплого пола	На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.
Шаг 6 — соединитель	Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.
Шаг 7 – Монтаж термоголовки	Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Видео — Как сделать теплый пол от отопления?

Видео — Подключение теплого пола к существующей системе отопления

Содержание

Подключение теплого пола в последние годы стало довольно распространеннымПодключение теплого пола нынче не роскошь, а вполне обоснованное вложение денег. Установить такой пол вполне под силу человеку, который разбирается в электричестве. Эта работа требует особой внимательности, ведь от этого зависит, насколько правильно будет работать пол.

Как подключить теплый пол: основная информация

На сегодняшний день подключение теплого пола не является редким случаем. Многие владельцы квартир и коттеджей при ремонте оборудуют свои полы подогревом. Как бы хорошо не грели батареи в квартире, пол обычно остается холодным.

Теплый пол вытесняет привычные системы отопления, нагревая воздух в помещении равномерно и прогревая поверхность пола.

Воздух нагревается и поднимается вверх, но при этом температура на полу остается достаточно высокой – около 23 градусов, что обеспечивает комфортное нахождение даже на каменном полу.

Схема подключения теплого пола

Достоинства теплого пола:

• Надежный и долговечный;
• Не сушит воздух;
• Равномерно прогревает помещение;
• Не занимает места, в отличие от радиаторов;
• Достаточно экономный в сравнении с газовым обогревом.

Для монтажа теплого пола потребуется специальный термодатчик, который будет следить за температурой. В зависимости от типа теплого пола – водяной или электрический, в специальных магазинах можно приобрести регуляторы температуры Термолюкс РТ 110 или Наш комфорт ТР 721.

Схема подключения теплого пола: подготовительные работы

Какую бы работу вы не делали, нужно провести предварительные работы. Подготовка перед монтажом теплого пола заключается в расчете материалов для работы и расчистка территории.

Прежде чем обустраивать теплый пол, необходимо провести предварительные работы

План действий:

1. Планировка размещения нагревательных элементов. В помещении есть места, которые не нуждаются в обогреве, поэтому такие нюансы следует выяснить до начала монтажа. Также следует нарисовать план с указанием всех размеров. Это необходимо если вам нужно разобрать пол. Следует соблюдать отступ между кабелем не менее 15 см, а также отступ от стен не менее 5 см.
2. Подготовка поверхности пола. Первым делом нужно избавиться от неровностей, если они имеются. В некоторых случаях необходима стяжка. Высота стяжки больше 3 см, иначе появятся трещины.
3. Место для терморегулятора. Нужно хорошо спланировать, где будет расположен терморегулятор. Он должен быть в удобном месте не ниже 30 см от пола. К нему нужно подвести питание, и так как мощность теплого пола немалая, то лучше это делать от щитка. Это позволит в щитке установить автомат специально для пола.
4. Теплоизоляция. Установка теплоизоляционного барьера по периметру всего помещения, а также с запуском на стены, может уменьшить потерю тепла на 30%. Теплоизоляция должна быть устойчивой к высоким температурам.

Статья по теме:  Маскировочная сетка для забора

Подключить пол к электричеству можно своими руками, без консультации специалистов. Но есть одно существенное условие – чтобы подсоединить теплый пол к термодатчику и к щитку нужно разбираться в электричестве.

Подключение теплого пола к терморегулятору: электрическая система

При установке теплого пола, нужно понимать, что это сложная система, которая без надлежащего контроля теряет весь смысл. Для контроля температуры и выставлением параметров к теплым полам подключаются терморегуляторы.

Терморегуляторы очень разнятся по своим характеристикам. Они разделяются на механические кнопочные и сенсорные. Также на программируемые и непрограммируемые.

Работа терморегулятора напрямую зависит от измерений термодатчика. Именно термодатчик измеряет и выводит фактическую температуру. Терморегулятор контролирует и управляет подачей мощности в зависимости от заданных данных. Датчик размещается вблизи нагревательных элементов.

Терморегулятор подключают для контроля температуры и выставления параметров

Терморегулятор ТЭЗПЗ предназначен для корректировки температуры. При превышении заданного порога, терморегулятор выведет температуру на экран и даст сигнал.

Датчик устанавливается в гофру и заливается вместе со стяжкой. Гофра нужна для того, чтоб датчик можно было заменить, не разбирая пол. Располагается терморегулятор не выше 1,5 м от пола.

Типы подключения:

• Напрямую от щитка;
• От ближайшей электроточки.

Первый вариант более надежный и правильный, если речь идет про электрический пол. Такой пол имеет высокое энергопотребление. Поэтому и проводку под него нужно укладывать с расчетом на это. Пол ни в коем случае не подключается к старой проводке.

В случае же с водяным обогревом полов, электрическую энергию будет потреблять только терморегулятор.

Схема подключения терморегулятора к электричеству

Терморегулятор нужно выбирать, учитывая какой планируется тип нагревания. Также следует убедиться, что выбранный вами терморегулятор рассчитан на ту мощность, которую будет потреблять пол. Электрический тип теплых полов уже подразумевает установку терморегулятора.

Статья по теме:  Строим летний душ: просто и дешево

На сегодняшний день существует много различных терморегуляторов, среди которых можно выделить регуляторы фирмы Теплолюкс.

Для небольших помещений используется теплый пол «Мини одножильный мат», который также подключается к термостату.

После того как карта настила теплого пола готова, можно перейти к выбору места установки терморегулятора. Он должен находиться вблизи источника питания. А также быть неподалеку от датчика тепла.

Схема подключения терморегулятора к электричеству

Между терморегулятором и основным питанием следует установить автомат. Он сработает, если возникнет короткое замыкание или придет большое напряжение. Это делается для того, чтобы не сгорел терморегулятор. На летний период автомат можно выключить, обесточить всю систему теплого пола.

В зависимости от типа терморегулятора следует подготовить место. Подведите все необходимые провода, уложите в штробы. Проводов должно быть три, два трехжильный и один двужильный.

После того как все провода и терморегулятор становятся на свои места, соединяем кабеля с терморегулятором. Как правило, на терморегуляторе есть схема-инструкция. Фаза обозначается «L» или «F». Ноль обозначается буквой «N». Провода, окрашенные синим цветом, клемят к нулю. Черным, белым или коричневым, к фазе.

Обозначение на терморегуляторе тоже вполне понятно. Два провода – это питание терморегулятора (фаза, ноль), третий отбрасываем, это будет заземление. Еще два провода – это провода от нагревательного элемента (фаза, ноль), третий соединяем клеммой с отброшенным от основного питания. И два провода приходят от термодатчика. Использование двухжильного провода будет некорректным, потому что заземление является обязательным.

После установки, следует все проверить и включить на малую мощность. При включении должен быть слышен маленький щелчок.

Подключение теплого пола к электричеству: схема для водяного пола

Для установки терморегулятора на теплый пол с водяным обогревом, потребуется больше знаний и усилий. Разница заключается в том что, перекрыть воду сложнее, чем отключить нагревательный элемент.

По сути и там и там идет прерывание электрической цепи, но из-за того что водяной подогрев не равномерен, приходится ставить больше «прерывателей»-сервоприводов.

Для равномерного обогрева пола, а также для регулировки температуры в разных помещениях, в конструкцию теплого пола включают коллектор. Он регулирует подачу воды на отдельные участки, соответственно распределяет горячий поток равномерным поступлением.

Статья по теме:  Нормативы для установки газового котла

Процесс подключения теплого пола к электричеству

На нем устанавливается либо ручные термостаты, либо сервоприводы. Сервопривод позволит управлять потоком воды при установке заданных температур на терморегуляторе. Так как сервопривод устанавливается, как правило, не в одном экземпляре, то и схема подключения усложняется. Для подключения такого количества устанавливается еще и коммутационные узлы. Они позволяют установить параллельное подключение для всех сервоприводов.

При подключении можно использовать термодатчик WZA 90E или БРТ-2Б УХЛ 4, которые подходят для водонагревательных приборов.

Если вы понимаете, как соединить один сервопривод с термостатом, то вы разберитесь, как подключить к той же линии остальные. Схема та же самая что и с электрополом, только коммутация производится дополнительно еще и в коммутационном блоке.

Терморегулятор для теплого пола своими руками: схема для ИК-пола

Инфракрасный пол, его еще называют пленочный пол, на рынке Европы уже довольно давно. Работает от сети 220 вольт.

Есть две разновидности пленочных полов:

1. Из тонкой плёнки. Медные и серебряные полоски являются нагревательным элементом. Свернут рулоном, но делится на секции, которые потом соединяются между собой клещами и специальной изоляцией.
2. Из карбоновых стержней, соединенных между собой проводами. Имеет большой срок гарантии. Если один из стержней перегорает, весь остальной пол работает исправно.

Терморегулятор теплого пола

Инфракрасный пол положительно влияет на организм человека. Не сушит воздух и не выделяет вредных веществ. Монтаж инфракрасного пола довольно прост и не требует подготовительных работ. Регулируется с помощью термостата, за счет чего достигается максимальный комфорт и экономия электроэнергии. При понижении температуры, термодатчик посылает сигнал на реле, оно срабатывает, как выключатель, и прерывает подачу тока.

Соединение с терморегулятором производится тем же способом, что и с обычным электрополом.

Питание производится от сети, пропускается через терморегулятор. Контроль производится за счет термодатчика. Обязательно нужно заземлять.

Как подключить теплый пол к терморегулятору (видео)

При покупке материалов для подключения теплого пола не стоит экономить. От качества термодатчика и терморегулятора зависит будущая работа пола. К тому же, дешевые китайские подделки могут стать причиной замыкания или возгорания.

Теплые полы можно подразделить на два главных последующих вида, с водяным подогревом и электрическим обогревом, но есть ещё и хитросплетение двух видов.

Водяной настил – является системой труб, которые уложенные под пол. Если настил устанавливается в многоквартирном жилище, то подключается к основной системе снабжения горячей водой или отопления.

Содержание

Виды настилов

Электрических полов есть некоторое количество видов:

• Кабельный настил. Это  система разогревательных кабелей, оборудованных терморегулятором;
• Настил на базе термомата. Это система линий, сложенных в изоляцию, произведенную в облике мата. Терморегулятор – обязательный компонент для нагрева пола;
• Инфракрасный настил. В основном его называют нагревательной пленочкой, которая выстилается под пол. Как вариант, имеет возможность быть сделана в облике панно и смонтирована на стену.

Плюсы и недочеты

Водяного пола

К главным плюсам водяного теплого  пола можем отнести его незыблемость и живучесть, так как у него минимальный расход электричества.

Однако в то же время таковой настил трудно устанавливать, а потребность подключения к водоснабжению понижает, а то и вполне ликвидирует вероятность его установки на нижних этажах построек.

Все заключается в том, что уровень пола ниже значения системы водоснабжения. Потому, чтоб жидкость в полу была неизменной температуры, её необходимо сливать в водяную систему снабжения и получать очередную порцию горячей воды.

Для всего этого устанавливается насос, который и станет перегонять воду из труб пола в систему водоснабжения. Для верного функционирования пола нужно, чтоб в общедомовой системе поддерживалось постоянное давление, и соединение пола с системой было четким.

Электропола

Электрические полы имеют такую отличительную черту, как простота монтажа и минимальное количество девайсов. Однако имеется и значимый недочет – огромное потребление элекстричества. Как вывод, электрические полы, как правило, используют в виде дополнительных обогревательных систем. Потому на данный недочет разрешено особенного внимания не уделять.

Комплектование пола:

• Котел для подогрева воды. Применяется  в личных жилищах, может быть использован в квартирах;
• Насос. Может быть использован и для закачки воды в трубы пола, и для возврата её либо в систему, либо в котел;
• Трубы для подачи воды в настил;
• Трубы пола;
• Коллектор. Приспособление, предназначенное для  регулировки полов
• Соединительные составляющие, фитинги и прочее.

Пресс-фитинг – тройник с переходом на внутреннюю резьбу, работает для присоединения к металлопластиковым (металлополимерным) трубам и трубам из сшитого полиэтилена – вещества системы, имеющего внешнюю резьбу.

Трубы при монтаже могут использоваться железные, однако их использование значительно затрудняет и приостанавливает создание контуров. Проблема  в том, что трубы в таких полах укладывают в облике силуэтов, петель, а никак не сообразно по периметру.

Поэтому более удобный вариант – применять полипропиленовые, либо полиэтиленовые. Крайние трубы важнее, так как в отличие от полипропиленовых труб, у них маленький процент расширения.

По стандарту труба обязана быть с поперечником от шестнадцати до двадцати миллиметров. Температура, которую они могут выдержать, обязана составлять около девяноста пяти градусов, а воздействие – никак не более чем десять бар.

Коллектор – разветвитель, патрубок. К нему включаются контуры нашего пола. Традиционно используют два таковых патрубка. Один – для подачи, а второй – для сбора.

Монтаж теплого пола

Приступаем к монтажным работам:

• Расчищаем пространство под укладку. Если уложена старая стяжка, то следует полностью от нее избавиться. Убираем  мусор и пыль;
• Сообразно периметру, на стене, прикладываем особую ленту, для компенсации термического расширения пола. Лента именуется демпферной.

План работ

Главные работы при подключении теплого пола:

1. В первую очередность, если есть перепады, то выпрямляем плоскость;
2. Укладываем изоляцию. Она необходима для того, чтоб тепло пола никак не уходило к низу. Толщина – от двадцати до пятидесяти миллиметров. Разрешено применять полиэтилен, вспененный или фольгированный. Если жилплощадь на первом этаже, то слой изоляции должен быть увеличен аж до ста миллиметров. Разрешено уплотнить её керамзитом, а поверх уложить полиэтилен;
3. Устанавливаем трубы контуром. Они укладываются от от прохладной, наружной стенки. Шаг меж ними – от десяти до тридцати сантиметров. Все отрезки труб объединяются двумя цельными, уложенными синхронно друг другу и перпендикулярно отрезкам труб. 1-ая из них станет давать воду, 2-ая скидывать её в систему либо в котел. Трубы укрепляем с поддержкой пластмассовых стяжек и дюбелей;
4. Устанавливаем коллектор и, если необходимо, то котел. Пара патрубков коллектора устанавливаются в особом, предназначенном для этого шкафу. Его можно элементарно определить либо пришить к стене. Меж коллектором и полом на выводящей трубе ставим термореле. Оно работает для регулировки температуры пола. На сливной трубе устанавливается насос. Уровень пола ниже поставленного котла, либо системы водоснабжения, потому для возврата отработанной воды и необходим насос;
5. Подсоединяем коллектор к котлу, либо водоснабжению;
6. Испытываем. Если  действует, переходим к последующему шагу;
7. Заливаем стяжку. если делаем настил под плитку, то стяжка обязана существовать от трех либо пяти сантиметров. Если под линолеум либо, к примеру, ламинат, то делать толстую стяжку нет необходимости. Элементарно уложим сверху пола армирующую сетку;
8. Даем стяжке высохнуть. Спустя день на ней уже можно будет действовать. Однако ставить на настил что-то тяжелое разрешено лишь после того, как стяжка  подсохнет, приблизительно через двадцать восемь дней;

Настилаем напольное покрытие – выбор материала за вами.

Комплектация:

• разогревательный кабель, либо термомат;
• Автотерморегулятор. Бывает автоматическим, либо электронным. В первом случае предпочитаемая температура выставляется элементарно с поддержкою реостата. Во втором устройстве имеется программное приспособление, которое устанавливает температуру с поддержкой реле;
• Термодатчик. Поставляется в наборе с терморегулятором.

Монтажные работы

• Поначалу готовим пространство. Убираем сор, выпрямляем плоскость основания;
• Укладываем изоляцию. Она никак не даст теплу ретироваться вниз.
• На изоляцию слаживаем кабель, либо термомат. Кабель разрешено разостлать в виде контуров, либо офита;
• Кабель прикрепляем к изоляции монтажной лентой;
• Подключаем термодатчик. Провод для включения его к терморегулятору обязан сохраниться свободным;
• Включаем настил к терморегулятору. Методика включения указана на устройстве. 2 отдельных клеммы на нем – для включения термодатчика, другие для включения пола и единой сети;
• Испытываем работу пола. Стяжки лучше изготовить ещё по заливки, так как вдруг при монтаже кабель был испорчен, либо вначале был неисправен;
• Готовим раствор для стяжки;
• Заливаем стяжку. Если напольным покрытием станет плитка, то термомат разрешено расстелить сверху стяжки. Он отлично расположится и в плиточном клее;
• Стяжка схватится за день и на ней разрешено действовать. Устанавливаем терморегулятор. Его крепим к стене. Для снабжения пола элекстричеством лучше изготовить дополнительную проводку, самостоятельную от общеквартирной. Дело в том, что теплый настил использует немало элекстричества. Общая сеть может элементарно никак не выдержать такой перегрузки;

• Укладываем напольное покрытие.

Нужно учесть, что термомат бывает двух типов: однокабельный мат, и двухкабельный. Схемы включения и такого, и иного предоставляются в аннотации, сопровождающей терморегулятор.

Кстати, термомат разрешено подставлять и в стену под штукатурку.

Инфракрасный настил

Комплектация:

• Настил. Он представляет собой пленку, в которую интегрированы нагревательные составляющие. Поставляется рулонами;
• Терморегулятор. О данном устройстве мы теснее разговаривали выше;
• Термодатчик;
• Соединительные провода.

Для монтажа пригодятся:

• ДВП. Если напольным покрытием станет линолеум, либо ковролин;
• Если плитка, то лист из стекломагнезита;
• Покрытие для отображения тепла.

Монтируя теплые полы любого  вида нужно помнить, что огромные перегрузки на них никак невозможны.

Это подразумевает, что ставить тяжелые вещи, шкафы, диваны и тому подобное на те места, в каком месте проложена пленочка, невозможно.

Потому, в предоставленном случае инфракрасный теплый настил обязан брать свободное от мебели пространство.

Установка содержится в последующем:

1. Укладываем базу. Если под линолеум, то ДВП. Если под плитку, то – стекломагнезит. Возможно, что поначалу будет необходимо захлестнуть стяжку, чтоб выровнять полы. Перед укладкой, накладываем гидроизоляцию;
2. На базу настилаем теплоотражающий использованный материал;
3. На него укладываем саму термопленку;
4. Поверх – техно пробку. Она станет работать охраной нагревающего вещества;
5. Настилаем напольное покрытие.

Остается крайний шаг – включение. Терморегулятор можно разместить на стене или по укладке пола, или после. Зачищенные от изоляции концы пленки и термодатчики включаем к терморегулятору. Методика включения постоянно приводится в сопроводительных документах терморегулятора.

Ещё один маленький совет. Как скоро вы начнете складывать гальванический настил, то начинайте с мест большей площади. Тогда вам будет необходимо не в такой мере резать пленку. И ещё, расположение мебели лучше обдумать до монтажа теплого пола, и так, чтоб практически никакие тяжелые вещи на нем  не стояли.

Используемые источники:

• https://www.ivd.ru/stroitelstvo-i-remont/pol/kak-podklyuchit-plenochnyj-teplyj-pol-poshagovoe-rukovodstvo-i-videoinstrukciya-35691
• https://pol-inform.ru/teplyi/kak-podkljuchit-k-termoreguljatoru-video/
• https://remont-book.com/podklyuchenie-vodyanogo-teplogo-pola-k-sisteme-otopleniya/
• http://dekormyhome.ru/remont-i-oformlenie/podkluchenie-teplogo-pola-shema-teploregyliatora-video-i-elektrichestvo-svoimi-rykami-infrakrasnyi-pravilnyi.html
• https://polsdelat.ru/teplyj-pol/montazh-teplyj-pol/shema-podklyucheniya-tyoplogo-pola.html
