Сравнительно недавно появившиеся пластиковые трубы сейчас повсеместно вытесняют металлические аналоги при обустройстве коммуникаций разнообразного назначения. Их популярность объясняется невысокой стоимостью, длительным сроком службы и отсутствием коррозии. Методы соединения пластиковых труб без пайки позволяют обходиться при монтаже без сложного оборудования.
Почему возникает необходимость соединения пластиковых труб без пайки
Стоимость специального паяльника составляет несколько тысяч рублей, поэтому его покупка для проведения одноразового монтажа самостоятельно нецелесообразна. Даже опытные мастера используют альтернативные способы в случаях:
- когда нужно соединить только 2 — 3 стыка;
- при замене поврежденного участка трубопровода;
- для прокладки пластиковых трубопроводов с низкой гидравлической нагрузкой, например, канализации;
- для создания разъемных соединений, если есть необходимость регулярной разборки трубопровода для профилактического обслуживания;
- при монтаже временных трубопроводов.
Соединение при помощи фитингов
Для соединения полипропиленовых труб без пайки используются компрессионные фитинги. С их помощью можно прокладывать разветвленные пластиковые трубопроводы с отводами под разными углами в малоэтажных зданиях. Если диаметр труб, в том числе ПНД (полиэтилен низкого давления), не превышает 50 мм, специального оборудования не требуется. Однако на монтаж потребуется больше времени, чем при других способах, так как оно будет тратиться на тщательный обжим стыков.
К плюсам этого вида соединения относится:
- меньшие финансовые затраты по сравнению с пайкой;
- для проведения работы не требуется высокая квалификация;
- возможность применения для сборки магистралей с давлением до 25 атм.

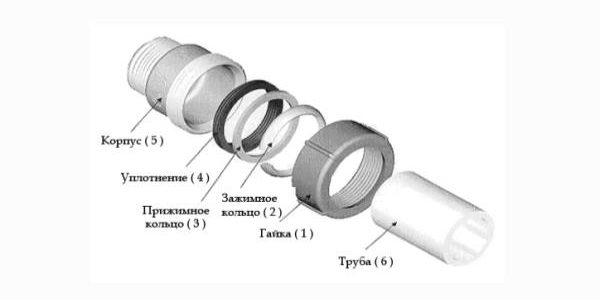

Конструктивно фитинг выполнен из стального или чугунного корпуса с втулкой и крышкой, зажимного и упорного колец (их иногда объединяют в одно), герметичность обеспечивается уплотнительным кольцом. Перед соединением фитингами концы пластиковых труб обрезаются строго перпендикулярно оси, очищаются от заусениц, пыли, обезжириваются. После подготовки на них надевают гайки, снятые с фитинга, устанавливают зажимные кольца. Затем концы вставляют в фитинг до упора, гайки закручиваются на каждом из них.
Соединение пластиковых труб фитингами
Муфтовое соединение
Конструкция обычной муфты состоит из чугунного корпуса, пары гаек, резиновых прокладок, четырех шайб. При покупке нужно обращать внимание на ее соответствие диаметрам соединяемых труб из пластика. Для стыковки трубы вставляются внутрь до соприкосновения торцов в середине муфты, пройдя сквозь шайбы и прокладки. Гайки затягиваются с усилием достаточным для сжатия прокладок.
Читайте также: Сварка труб из полипропилена
Герметичность соединения труб муфтой стопроцентная, однако, при их прокладке вплотную к стене или полу этот способ неприемлем. Тогда выручают зажимно-соединительные муфты. Перед стыковкой конец пластиковой трубы очищается, а муфта развинчивается. На подготовленное место в правильном порядке надеваются крепежные детали. Уплотнительное кольцо ставится на расстоянии не менее 10 мм от торца.
Зажимную муфту вставляют внутрь пластиковой трубы и придвигают к нему ранее надетые детали, закручивают болт. Степень зажатия проверяется легким подергиванием корпуса, если он подается, продолжают подтягивание. На резьбу с противоположной стороны прикручивается фитинг с накидной гайкой, установленный на следующем участке.
Пластиковая муфта для соединения пластиковых труб
Использование фланцев
Такое соединение выполняется с помощью переходных втулок, приваренных к торцам, или накидных стальных фланцев (профильных и гладких) с резьбой на одной стороне. Их устанавливают без сварки. Из достоинств отмечается высокая надежность стыков, выдерживающих высокую температуру и давление до 16 атм. Соединение может выполняться на трубопроводе разных диаметров от 2 до 120 см.
Стыковку начинают с натягивания фланца на трубу и надевания резиновой прокладки. Ее устанавливают на расстоянии не более 10 мм от торца. Фланец придвигается к прокладке, аналогично подготавливают другую трубу. Болты затягивают осторожно, чтобы не треснул пластик.
Фланцевое соединение пластиковых труб
Загонка в раструб
Таким способом собираются канализационные системы из полипропиленовых и ПВХ труб, один конец которых сделан в виде раструба. Применение этого соединения сокращает время монтажа и обходится дешевле, так как нет надобности в дополнительных стыковочных элементах. Сборка трубопроводов по данной технологии может проводиться любым новичком самостоятельно.
Перед стыковкой нужно убедиться, что торец без раструба перпендикулярен оси, иначе при эксплуатации возможно изгибание трубопровода. С кромки напильником снимают фаску, чтобы не повредить уплотнительное кольцо из резины в раструбе. Его очищают от грязи и пыли. Чтобы добиться повышения герметизации подготовленный конец трубы смазывается силиконовой смазкой, затем до упора вставляется в раструб. На месте где остановился его край, ставится отметка и сдвигается назад на 1 см. Получившийся зазор необходим для компенсации линейного расширения, возникающего при нагреве.
Соединение пластиковых труб в раструб
Склеивание пластиковых труб
Поскольку у клея низкая механическая прочность его используют в сочетании со специальными фитингами или для стыковки пластиковых труб с раструбами. Состав на основе эпоксидной смолы и отвердителя применяется обычно для соединения пластиковых водопроводных труб, по которым подается холодная вода. Но есть марки клея выдерживающие высокую температуру.
Читайте также: Сущность сварки трением
Текучие виды продаются упаковками, где жидкие компоненты помещаются в разных емкостях. Перед работой они смешиваются. Составы для «холодной сварки» продаются в виде брусков похожих на пластилин, у которых верхний слой состоит из отвердителя, а внутренний из пластичной массы. При покупке лучше приобретать двухкомпонентный клей с добавками, улучшающими адгезию. При этом нужно интересоваться, для каких материалов он предназначен, так как не каждый состав подходит для склеивания полипропиленовых труб.
К достоинствам склеивания относятся:
- надежная герметизация стыков;
- большой ассортимент марок клея дает возможность выбрать состав для работы с конкретным видом пластика;
- компактность стыка улучшает презентабельность трубной разводки.
Работа проводится при температуре воздуха +5 — +35˚C в защитных перчатках. Поскольку клей легко воспламеняется рядом не должно быть источников открытого огня. Приготовленный состав используется в течение 20 минут, иначе он затвердеет. Для нанесения клея потребуется кисточка с натуральным ворсом. Обычно она вложена в упаковку.
Концы пластиковых труб очищаются от заусенцев и обрабатываются наждачной бумагой, чтобы сделать поверхность шероховатой. После обезжиривания метиленхлоридом ее покрывают тонким слоем клея. Состав наносится на участок, который будет вставляться в фитинг или раструб и на 2/3 длины внутри них. Концы вставляются до упора и удерживаются в этом положении в течение 30 — 60 секунд. Через 15 — 20 минут клей схватится, но максимальную прочность наберет через сутки.
Склеивание пластиковых труб
Чтобы смонтировать трубопровод необязательно уметь паять пластиковые трубы. Достаточно выбрать подходящий способ соединения из перечисленных в статье, чтобы всю работу выполнить самостоятельно. Однако следует учитывать, что самыми надежными будут стыки на муфтах, а клееные соединения чаще всего выполняются в экстренных случаях. Поэтому использовать их лучше на неответственных трубопроводах, например, для системы полива.
В квартирах и в частных домах нередко можно увидеть пластиковые трубы. Востребованность подобных изделий в последнее десятилетие обосновывается их низкой ценой, долгим эксплуатационным периодом и принципиальной невозможностью заржаветь.
Соединять пластиковые трубы между собой можно не только паяльником, но и альтернативными методами — с помощью фланцев, фитингов, муфт или путём склейки.
Особенности соединений без пайки
Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.
Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.
Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.
Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени. А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество.
Соединение фитингами
Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.
Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.
Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).
Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.
После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.
С использованием фланцев
Можно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.
Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.
Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.
Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.
На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.
С использованием муфт
Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:
- чугунного корпуса;
- двух гаек;
- прокладок из резины;
- четырёх металлических шайб.
Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.
В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.
Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.
Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.
Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.
Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной. Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.
Метод склейки
Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.
Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.
Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.
Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.
Некоторые виды пластика (допустим, тот же полипропилен) клеятся с большим трудом. Чтобы полипропиленовые детали хорошо соединялись между собой, придётся приобретать качественный клей, специально предназначенный для этого материала.
Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно. Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью.
<index>
В данном обзоре автор предлагает простой способ соединения полипропиленовых труб и фитингов без использования паяльника.
Обратите внимание, что данный способ не рекомендуется использовать для соединения ПП труб при монтаже водопровода, находящегося под давлением (например, в частном доме или квартире), поскольку в месте соединения возможна течь, что может привести к неприятным последствиям.
В то же время, этот способ соединения полипропилена вполне пригоден для изготовления различных поделок своими руками и самодельных конструкций из ПП труб.
Чтобы соединить полипропиленовые трубы альтернативным способом, потребуется газовый баллончик с горелкой и специальные ножницы, которые предназначены для резки ПП труб.
Основные этапы работ
К примеру, нам нужно соединить два отрезка полипропилена под прямым углом (90 градусов) при помощи уголка. Сделать это можно без использования сварочного утюга.
Первым делом необходимо замерить металлической линейкой глубину «посадочного места» в самом уголке.
Потом ставим отметку на отрезке полипропиленовой трубы, чтобы понимать, какой именно участок нужно будет прогреть.
Ну а дальше все просто: нагреваем газовой горелкой сначала внутреннюю часть уголка, а потом наружную поверхность полипропиленовой трубы.
Вставляем отрезок ПП трубы в уголок и прижимаем в течение 10-15 секунд. Соединение готово!
Более подробно о способе соединения полипропиленовых труб без паяльника смотрите в видеоролике на нашем сайте.
[Голосов: 1 Средняя оценка: 1]</index>Вас заинтересуетСтатья размещена в рубрике|подрубрикеПри создании современных инженерных сетей мастера вынуждены решать вопрос, как соединить пластиковые трубы для водопровода. Технологии соединения могут быть различными и зависят от конкретного типа системы и прочих эксплуатационных условий.
Пластик в строительстве коммуникаций практически вытеснил собой чугун и сталь. Полимерные трубы не требуют для соединения дорогостоящего оборудования или специфической квалификации мастера.
Способы соединения полимерных трубопроводов
Соединение пластиковых водопроводных труб своими руками может осуществляться по разным технологиям. Выбор их зависит от предназначения системы, типа используемого полимера и габаритов трубы. Основными типами соединения считаются:
- В раструб. Чаще всего применяется для канализационных инженерных систем, где среда двигается самотеком. Подойдет и для водопроводных сетей, работающих не под давлением.
- С помощью клеевого состава. Здесь возможно два варианта как соединять пластиковые водопроводные трубы без пайки — стандартное клеевое соединение или «холодная сварка», когда под действием определенного компонента клея верхняя часть полимера растворяется, и 2 детали склеиваются между собой на молекулярном уровне. «Холодная сварка» подходит для водо-, газо- и канализационных систем.
- Резьбовыми соединениями. Такой тип монтажа оказывается уместен, когда выполняется соединение пластиковых труб с металлическими.
- Высокотемпературная сварка — детали, подлежащие соединению, предварительно разогреваются в специальной установке, а затем стыкуются. Технология носит также название диффузной сварки.
- Создание фланцевых соединений — можно применять специальные приварные втулки под фланцы или накладные металлические фланцы. Это оптимальный вариант соединения металла с пластиком.
- Стыковка с использованием цанг оптимальна в случае соединения небольших диаметров. Монтаж осуществляется соединительными обжимными фитингами с резиновым уплотнением. В процессе монтажа зубцы металлической трубки «врезаются» в трубу, формируя надежный стык.
- Сварка с электрической муфтой. Для соединения детали подготавливаются — очищаются и обезжириваются, после чего располагаются в одной плоскости, и на них надевается электромуфта. Когда к ней подключают ток, трубы разогреваются — за счет этого и происходит стык. Стык формируется достаточно надежным, но недостаточно прочным для использования в отопительной системе.
В целом, можно соединить пластиковые трубы как без сварки, так и с ней, то есть, монтаж может осуществляться «горячим» (сваркой) или «холодным» способом.
Наиболее рациональной при монтаже водопровода является коллекторная разводка труб водоснабжения в квартире. В чем ее преимущества и особенности — читайте в отдельной статье.
Как организовать водоснабжение в частном доме из скважины рассказано в этом материале.
Соединение без сварки для различных типов пластиковых труб
Соединение пластиковых труб без пайки может проводиться различными способами. Выбор конкретной технологии зависит от типа полимерного водопровода:
1. Полиэтиленовые трубыПНД соединяются с помощью компрессионных фитингов. Никакого специфического оборудования для монтажа не требуется, вполне достаточно мускульного усилия, либо, в крайнем случае, обжимного ключа. Такой монтаж пластиковых труб своими руками будет простым, но потребуется определенное время, так как каждый стык нужно будет тщательно обжимать. К тому же, этот способ все-таки менее надежен, по сравнению с пайкой.
2. Полипропиленовые трубы соединяются между собой посредством раструбной сварки с применением специального аппарата. Если нужно соединить металлические части трубопровода с полипропиленовыми, то потребуются резьбовые фитинги (с одной стороны у них резьба, а с другой — муфта для пайки).
В качестве разъемного применяется и фланцевое соединение — металлические фланцы могут быть накидными или приварными. Такой способ монтажа оптимален при создании систем из труб большого диаметра, а также обеспечивает быстрый демонтаж для профилактических или ремонтных операций. Чтобы сохранить герметичность резьбовых соединений, используют уплотняющую пасту или тефлоновую нить.
3. Металлопластиковые трубы не сваривают, поскольку присутствующий в них металлический слой не расплавится от стандартных сварочных температур. Как правильно соединить пластиковые трубы для водопровода этого типа? Используя фитинги соответствующего типоразмера. В данном случае возможно применение простых в монтаже обжимных фитингов, более надежных пресс-фитингов, а также пуш-фитингов. Больше всего преимуществ обеспечивает последний тип конструкции — монтаж осуществляется просто и быстро, из всего арсенала инструментов потребуется только калибратор и резак. Ошибки при таком монтаже практически полностью исключены, а соединение максимально надежно.
4. ПВХ-трубы, часто используемые в инженерных канализационных сетях, собираются в раструб — каждая труба с одного конца имеет раструб с резиновым уплотнительным кольцом. В процессе создания трубопровода гладкий конец изделия покрывается силиконовой смазкой, и он до упора вставляется в раструб. Место полного введения труб отмечается, после чего изделие извлекается на 10 мм назад.
Также для ПВХ-трубопроводов можно применять и клей. Для этого места стыков зачищают наждачкой, чтобы сформировать шероховатость, потом обезжирить метиленхлоридом, и нанести на подготовленные поверхности клей. Клеевой состав наносится на весь участок трубы, что будет вставляться в раструб, и на 2/3 длины внутренней поверхности раструба. Трубы с клеем совмещают до упора, а затем проворачивают на 90° и прижимают максимум на 60 сек. Все операции, начиная от обезжиривания и заканчивая склеиванием, должны проводиться очень быстро, но до полного высыхания клея придется подождать несколько часов.
5. Трубопровод из сшитого полиэтилена собирается с использованием муфтовых соединений. Необходимыми для работы фитингами являются равнопроходная муфта для соединения пластиковых труб водопровода, 2 монтажные гильзы и особый инструмент, обеспечивающий развальцовку полиэтиленовых труб.
Сам процесс соединения происходит следующим образом: на рабочей трубе с конца отрезается 5 см, после чего на конце снимается фаска. На трубу с фаской надевается гильза (используется проточка, расположенная внутри). Конец трубы, помещенный в гильзу, развальцовывается ручным либо гидроинструментом. После этого в развальцованную трубу нужно вставить муфту и надвинуть на нее гильзу. Все операции в той же последовательности следует повторить и для другой трубы. В результате получится герметичное и невероятно надежное соединение, которое подойдет для трубопроводов самого разного предназначения.
Также может выполняться разъемное фланцевое соединение — для этого потребуются переходные втулки, навариваемые на торцы, либо накидные металлические фланцы (профильные или плоские). Такое соединение обязательно дополняется уплотнительным материалом.
Быстроразъемное соединение без использования сварки выполняется и с применением компрессионных монтажных элементов. Этот способ целесообразен для труб диаметром до 63 мм или для систем с большим количеством разветвлений, где сварка сильно удорожает процесс монтажа. Герметичность стыка обеспечивается внутренним уплотнителем из резины, а сам зажим способен выдержать давление в пределах 2,5 МПа. Самое главное в этом случае — точно подобрать размер фитингов. Безнапорные системы можно создавать и путем раструбной стыковки.
Свою специфику монтажа имеют медные трубы и фитинги для водопровода. О ней, а также, о характеристиках труб из этого материала есть информация в отдельной статье.
Узнайте больше инструменте для монтажа металлопластиковых труб с помощью пресс-фитингов. Это соединение является наиболее надежным для труб данного вида.
Про сварку полипропиленовых трубопроводов есть информация по этому адресу http://okanalizacii.ru/truby/montazh/instrukciya-po-svarke-polipropilenovyh-trub.html
Особенности соединения пластиковых и металлических труб
Соединение пластиковых труб с трубами из металла необходимо в случаях, когда выполняется ремонт старой канализационной или водопроводной системы, где присутствуют стальные или чугунные элементы.
Если пластиковые и чугунные трубы стыкуются в канализационной системе, то монтаж стыка производится очень просто, с помощью специальных переходников, которые выпускаются различных типоразмеров. А вот способы, которые традиционно применяются для стыковки чугунных труб, в случае с пластиком не подходят. В частности, из-за чеканки пластиковая труба деформируется, и о надежности соединения не будет и речи. Стык между полимерной и чугунной трубой также нецелесообразно заделывать цементом — ведь пластик и чугун по-разному расширяются из-за нагрева — будет достаточно всего несколько раз наполнить трубы горячей водой, чтобы соединение потеряло герметичность и пришло в негодность.
Как провести соединение пластиковых труб для водоснабжения с металлическими? Здесь потребуется большая надежность, поскольку в водопроводной системе давление выше. В частности, если водопровод создается из труб до 4 см в диаметре, то стык создается с помощью соответствующего фитинга. В нем со стороны металла будет резьба, а со стороны пластика — стандартная соединительная муфта.
Важно: Не забудьте тщательно герметизировать соединение со стороны металлической трубы — для этого подойдут традиционные материалы и технологии, например, льняные волокна с олифовой пропиткой.
Если же речь идет о монтаже трубопровода диаметром, превышающим 40 мм, то для соединения металлических и пластиковых частей целесообразно использовать фланцевое соединение. Это существенно облегчает процесс установки, тем более, что не составит труда подобрать соответствующие переходники.
А когда осуществляется сборка трубопроводов из разных материалов, где среда будет находиться под высоким давлением, то стоит применить металлорукав. Чтобы присоединить такую деталь к пластиковой части, понадобится соответствующий фитинг, а к металлу она крепится резьбовым соединением.
Таким образом можно создать надежнейший стык и перейти от старых металлических конструкций к более практичным и долговечным пластиковым. Эти способы применимы и для отопительных, и для водопроводных систем.
Монтаж пластиковых труб своими руками: видео
В этом разделе на видео можно посмотреть как соединяются пластиковые трубы без пайки в раструб.
Добавьте страницу в закладки!
При ремонте или монтаже канализационных и водопроводных сетей перед мастером часто возникает вопрос – как соединить трубы без сварки и резьбы удобным способом? Такие ситуации могут возникнуть при проведении манипуляций в труднодоступных местах трубопровода, когда работа со сварочным аппаратом не представляется возможной. Также необходимость скрепления металлических патрубков без сварки или нарезания резьбы возникает в том случае, если существующая канализационная система находится в довольно ветхом, но рабочем состоянии. Сварка или нарезание резьбы на старой трубе в таком случае нежелательны, так как могут нанести коммуникациям еще большие повреждения.
Способы соединения металлических труб
Существует несколько надежных вариантов присоединить железную трубу без сварки к металлическому трубопроводу. Если магистраль собрана из патрубков с жесткой структурой (стальных или чугунных), герметичное крепление можно создавать, используя фитинги, фланцы, муфты Гебо или ремонтно-монтажные обоймы. Если же необходимо совместить профильные трубы, достаточно будет использования краб-системы или крепежных хомутов.
Принимая решение, как скрепить две металлических трубы без проведения сварочных работ и нарезания резьбы, необходимо учитывать несколько аспектов, характеризующих трубопровод:
- Технические характеристики (в первую очередь, диаметр);
- Назначение;
- Условия использования;
- Текущее состояние.
Только оценив все нюансы, мастер может принять верное решение и подобрать для соединения подходящие комплектующие и материалы.
Фитинги
Довольно простым и практичным способом соединить две трубы без резьбы и сварки является использование металлических фитингов. Благодаря простоте конструкции фитинги имеют долгий срок эксплуатации (в них просто нечему ломаться), наличие уплотнителя позволяет без особых усилий добиться герметичности стыка. Кроме того, большой ассортимент позволяет выбрать изделия с наиболее подходящими для ситуации техническими характеристиками. Стоимость таких комплектующих невысока, что является дополнительным плюсом при выборе метода монтажа.
Фитинги можно разделить на группы в зависимости от конструктивных особенностей и условий использования:
- Прямые. Самый простой вид, детали имеют одинаковый диаметр с каждой стороны, используются для скрепления участков канализации одного диаметра.
- Переходники. Разный диаметр с двух сторон фитинга позволяет создавать объединение патрубков разного размера. Часто используются при ремонте трубопроводов старого образца, собранных из труб различного диаметра.
- Тройники. Полезны при создании одного ответвления от основной магистрали.
- Крестовины. Позволяют создать несколько ответвлений от основной трубы.
- Штуцеры. Обычно используются для монтажа гибких металлических труб.
- Заглушки, колпачки. Применяют для герметичного перекрытия трубопровода или его веток.
Фланцы
Соединить металлическую трубу без резьбы с основным водопроводом можно также при помощи фланцев. Такой способ также позволяет добиться герметичности благодаря использованию резиновой прокладки. Существует 2 типа фланцев.
- Проходной. Для создания герметичного стыка на рабочих участках магистралей.
- Заглушка. Для герметизации неиспользуемого конца трубопровода.
Изделия производят из стали, чугуна, бронзы, алюминия. Они имеют длительный срок эксплуатации, могут быть использованы в канализации с большим давлением.
Установить фланец для соединения участков водопровода или канализации несложно, работа выполняется в несколько этапов:
- Край трубы аккуратно срезается, строго перпендикулярно оси и без заусениц;
- На срез надевается фланец, поверхность которого должна быть очищена и обезжирена;
- Сверху закрепляется прокладка из резины, при этом ее размер должен быть не менее 10 см от среза;
- На противоположный конец патрубка таким же образом надевают второй фланец;
- Детали стягивают между собой болтами, пока не будет достигнута герметичность стыка.
При создании фланцевого крепления на водопроводе в качестве уплотнителя можно использовать пропитанный олифой тряпичный картон. В отопительных магистралях вместо резиновой прокладки часто устанавливают асбестовый картон.
Есть несколько нюансов, которые должен знать мастер перед созданием фланцевого соединения:
- Не рекомендуется использовать больше одного уплотнителя;
- Болты вкручиваются попарно с противоположных сторон;
- Над гайкой должно выступать не более половины крепежного болта;
- Резиновый уплотнитель не должен соприкасаться с болтами.
Муфты и пресс-фитинги
Использование пресс-фитингов для создания герметичного скрепления на участке канализационной системы гарантирует долговечность и прочность стыка. Технические характеристики таких устройств позволяют устанавливать их на магистралях большим давлением и высокой температурой носителя. Ассортимент пресс-фитингов достаточно широк и позволяет подобрать изделия для монтажа участка трубопровода любой конструкции. Единственным недостатком этого метода является высокая цена оборудования, которое используется для установки пресс-фитингов. Необходимо иметь в наличии специальный инструмент для обжима или пресс-клещи.
В качестве облегченного варианта пресс-фитинга специалисты предлагают использовать разъемные муфты, в частности, муфты Гебо. Конструкция разъемных муфт предусматривает наличие уплотнения на болтах с каждой стороны и расширительных колец из прочных материалов. Изделия хорошо выдерживают гидроудары и растягивающие нагрузки.
Компрессионные муфты Гебо выпускаются в одно- и двустороннем вариантах. Конструкция устройств позволяет устанавливать их при врезке участка трубопровода, а также при сборке угловых трубных прикреплений. При установке муфты Гебо рекомендуется четко соблюдать все необходимые этапы, так как при нарушении процедуры может быть нарушена герметичность.
Конструкция муфты Гебо предполагает возможность ее повторного использования. Чаще всего в таких изделиях теряется герметичность из-за износа уплотнительного кольца. При регулярной замене испорченного элемента муфта Гебо может служить долгие годы.
Ремонтно-монтажные обоймы
Обычно ремонтно-монтажные обоймы используют для устранения аварийных ситуаций вроде трещин в системе канализации, так как изделия имеют ограниченный ресурс и не способны выдержать длительный период эксплуатации. Их конструкция состоит из 2х частей, резиновой прокладки и болтов для стяжки. Установка ремонтно-строительной обоймы не занимает много времени, но требует определенных навыков и соблюдения этапов установки.
- Труба зачищается от краски, ржавчины, неровностей.
- Место повреждения обматывается уплотнителем из резины (желательно смазанным герметиком).
- Поверх уплотнителя надеваются обе части обоймы и стягиваются подготовленными болтами.
После установки ремонтно-монтажной обоймы обязательно следует проверить герметичность. Если при пуске воды обнаруживается подтекание, необходимо стянуть болты до его устранения.
Краб-системы
Краб-систему обычно используют для не требующего герметичности объединения квадратных и прямоугольных профильных труб. Краб-системы пригодны для многократного использования, а также при своем небольшом весе имеют хорошую прочность и невысокую стоимость, поэтому получили широкое распространение за довольно короткий срок.
Крепления типа краб можно разделить на 3 вида:
- Т-образные, для объединения 3х предметов;
- Г-образные, для угловых конструкций;
- Х-образные, соединяют 4 предмета.
Хомуты
Крепежные хомуты часто применяются для герметизации слабых сварных стыков и участков подтекания. Они представляют собой загнутые пластины с уплотнителем из резины, плотно обхватывающие трубы и зажимающиеся с помощью болтов. В случае использования хомутов для совмещения двух профильных патрубков можно достигнуть высокой прочности соединения.
Соединение пластиковых труб
Большинство методов, описанных в разделе о металлических трубах, подходят и для скрепления пластиковых и ПВХ труб. Полимерные трубы все чаще стали заменять металлические, так что информация о том, как объединить пластиковые патрубки для канализации или водопровода без сварки и резьбы становится все более актуальной.
Существует несколько способов присоединить один участок пластикового патрубка к другому. Окончательный выбор технологии должен производиться только после оценки всех характеристик магистрали, в том числе от типа материала, диаметра и назначения системы.
В раструб
Трубы из полимеров изготовлены таким образом, что с одной стороны изделия расположен раструб, а с другой – торец. Диаметр раструба больше диаметра торца ровно настолько, чтобы торец одной трубы плотно вошел в раструб следующей. При выборе такого варианта установки, в стык вставляют резиновый уплотнитель для герметизации участка, рекомендуется дополнительно обработать место крепления герметиком.
Раструбный способ соединения пользуется популярностью благодаря простоте сборки и возможности работать с трубами различных диаметров. Таким методом часто строят канализационные системы, где не предусмотрено высокое давление носителя.
В раструб соединяются трубы ПВХ и из полипропилена.
Фитинги
Различные виды фитингов применяются при соединении металлопластиковых патрубков. В зависимости от конструкции трубопроводов и поставленных задач можно использовать компрессионные, обжимные и пуш-фитинги.
Виды установки компрессионных и обжимных фитингов практически не отличаются друг от друга, разница заключается в том, что в первом случае фиксация производится посредством компрессионного кольца и гайки, во втором случае – обжимного кольца.
Установка пуш-фитингов производится заметно быстрее. Подготовленная труба вставляется в изделие без помощи инструментов, а зажим клина фитинга происходит уже при подаче воды в водопровод.
Кроме металлопластиковых труб пуш-фитинги могут применяться при соединении патрубков из сшитого полиэтилена.
Цанговый метод
При соединении труб из пластика таким методом, понадобятся зажимные фитинги и цанги. Сам процесс работы состоит из 3 этапов.
- Надеть цангу на внутреннюю полость.
- Закрутить разводным ключом фитинговую гайку.
- Произвести такие же действия на второй трубе.
Цанговый способ подходит для монтажа металлопластиковых трубопроводов небольших диаметров. Пластиковые патрубки могут не выдержать затягивания гайки и лопнуть.
Совмещение цангами подходит для труб из сшитого и обычного полиэтилена, металлопластика.
Муфты
Муфтовое соединение предполагает использование равнопроходной муфты, 2х монтажных гильз, инструмента для развальцовки. Процесс работы не занимает много времени:
- На трубу надевается гильза;
- Развальцовывается конец трубы в гильзе;
- Вставляется муфта;
- Гильза надвигается на муфту;
- Все перечисленное производится со вторым краем стыка.
Использование муфт подходит для труб из сшитого полиэтилена.
Склеивание
Обычно склеивание выбирают при соединении жестких полимерных труб. Правильно подобранный клей обеспечит герметичность стыка, единственным минусом является необходимость ждать не менее 1 часа перед запуском воды, пока клей не высохнет. Специалисты советуют использовать клей марки Griffon.
Сам процесс склеивания несложен. Конец трубы зачищается, на нем делается фаска напильником. При зачистке нужно проверять плотность вхождения патрубка в арматуру, не должно быть ни сильно свободно, ни сильно туго. Затем на фаску наносится клеевой состав, и труба вставляется в фитинг.
Иногда термином “склеивание” также называют холодную сварку, при которой материал трубы размягчается под действием реагента и производит сцепление со второй деталью на молекулярном уровне.
При помощи склеивания чаще всего соединяют трубы ПВХ. Изделия из других полимеров склеивают обычно в случае разового соединения.
Соединение металлической трубы с пластиковой
Современные системы водоснабжения часто предусматривают использование и пластиковых, и металлических труб. Соединить металлическую трубу с пластиковой без резьбы лучше всего при помощи фланцев.
Фланцевое соединение подходит как для полипропиленовых, так и для полиэтиленовых труб. При отсутствии сварки, для крепления фитинга к патрубку используются металлические накидные фланцы. Такой метод выбирают при монтаже трубопроводов, в которых предусмотрена быстрая разборка для очистки, а также при подключении труб к различному оборудованию, входящему в систему (насосы, клапана, задвижки).
При проведении работ следует обращать особое внимание на целостность поверхности фланца – неровности, заусенцы могут повредить пластиковую трубу и значительно сократить срок ее эксплуатации. Этапы соединения участков канализации посредством фланцев подробно описаны в разделе о соединении металлических труб.
Все рассмотренные выше способы и методы соединения без сварки и резьбы проверены временем и активно используются строителями и ремонтными работниками. При необходимости быстро заменить участок трубопровода в отсутствие сварки, можно подобрать наиболее подходящий вариант решения проблемы, достаточно правильно поставить задачу и оценить технические возможности и риски.
Используемые источники:
- https://svarkaprosto.ru/tehnologii/kak-soedinit-plastikovye-truby-bez-pajki
- https://svaring.com/soldering/praktika/soedinenie-plastikovyh-trub-bez-pajki
- https://sdelairukami.ru/sposob-soedineniya-polipropilenovyh-trub-bez-payalnika/
- http://okanalizacii.ru/truby/montazh/kak-soedinit-plastikovye-dlya-vodoprovoda.html
- https://www.kanalizaciya-stroy.ru/soedinenie_trub.html
