Чем хорош погружной насос для колодца Малыш: описание разновидностей и нюансы использования

Многим владельцам дачных и частных хозяйств, не подключенных к централизованному водоснабжению, не понаслышке знакома проблема снабжения водой своего дома и приусадебного участка.

Частично решить ее поможет погружной насос “Малыш”, который хоть и не является мощным устройством, способным прокачать воду из артезианских скважин, но вполне справится с подачей воды из колодцев, неглубоких скважин и открытых водоемов.

Тем, кто только собирается обустроить автономное водоснабжение, а также пользователям насосного оборудования будет полезно узнать об устройстве, принципе работы и правилах эксплуатации агрегата. Мы опишем подробно, как установить “Малыша” в скважину и обеспечить его бесперебойную работу.

Назначение глубинного вибрационника

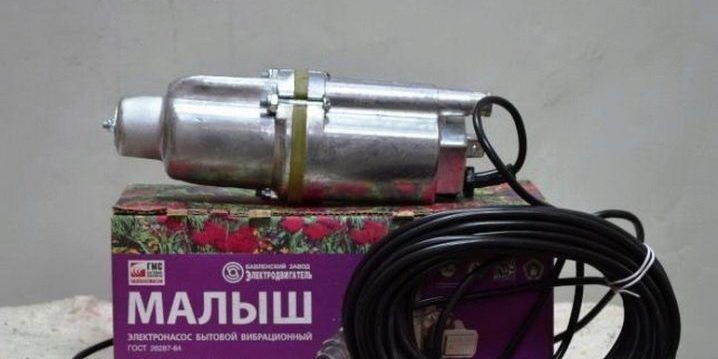

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Насос Малыш – доступный и простой в обслуживании агрегат, позволяющий обеспечить водой дачные участки, в которых отсутствует централизованный водопровод

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.

Он обеспечит:

• бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 – 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
• перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
• транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
• формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
• откачку воды из подвалов во время их затопления паводковыми водами;
• заполнение дачных бассейнов и слив воды;
• откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Электронасос можно использовать для аварийного откачивания воды из затопленных помещений. Во избежание механических повреждений необходимо под него проложить резиновый лист

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Галерея изображенийНасос Ручеек можно признать полной аналогией его исторического прототипа Малыша. Отличие в том, что есть защита от перегреваНасос Водолей 3 также снабжен термозащитой, но в производстве использованы более износостойкие материалы. Служит он на 2 — 3 года большеПо техническим характеристикам и срокам эксплуатации выпущенные в Китае насосы марки Оазис схожи с модификациями МалышаДешевые вибрационные насосы служат недолго, но безукоризненно отрабатывают вложенные в них небольшие средства, потому популярны в странах СНГНасос Ручеек — усовершенствованный вибрационникМодернизированный вариант — вибрационник Водолей 3Насосы китайского производства с логотипом ОазисНедорогой агрегат в легком пластиковом корпусе

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Устройство и принцип работы насоса

Устройство насоса “Малыш” достаточно простое, он состоит из прочного герметичного корпуса, исключающего попадание жидкости, внутри которого расположен электропривод, включающий сердечник, две катушки, электропровод, и вибратор.

В верхней (у насосов с верхним забором воды) или нижней (у устройств с нижним водозабором) части корпуса располагается клапан, закрывающий входные отверстия и обеспечивающий свободный отток или приток воды при отсутствии давления.

Вибрационные погружные электронасосы с верхним забором воды дольше служат и меньше ломаются, потому что реже засоряются находящимся в добываемой воде песком и глинистой взвесью

Работа насоса основана на использовании силы переменного тока, которая под воздействием амортизатора приводит в действие якорь и поршень, заставляя их совершать механические колебательные движения, одновременно выталкивая воду в напорный патрубок.

Использование и правила эксплуатации устройства

Прежде чем привести в действие насос “Малыш”, необходимо ознакомиться с правилами его безопасной эксплуатации. Существует ряд ограничений, при наличии которых использовать прибор категорически запрещается.

Правила безопасного пользования:

• устройство нельзя применять с поврежденным шнуром и при повышенном напряжении в сети;
• при включенном насосе воспрещено перекрывать подачу воды;
• агрегат должен работать не более двенадцати часов в сутки;
• непрерывный режим работы должен составлять не более двух часов с периодическим отключением на двадцать минут.

Все ограничения подробно описаны в инструкции к прибору, с которой нужно обязательно ознакомиться, чтобы избежать непредвиденных последствий.

Галерея изображенийВыпускаемый в СНГ вибрационник — отличное оборудование для откачки воды из колодца. Он существенно дешевле насосных станций и дренажных агрегатовНедорогое насосное оборудование безукоризненно отработает 1 -2 года. После активной эксплуатации его меняют на новыйВибрационный насос в паре с дренажником идеально прочистят дно колодца от отложений: первый взмучивает воду, второй — откачиваетКонструктивно простые вибрационные насосы несложно отремонтировать собственными руками, запчасти всегда можно найти в свободной продажеОптимальный вариант для работы в колодцеПрибор по бюджетной стоимостиМалыш в деле очистки дна колодцаПростота конструкции и ремонтопригодность

Процесс подготовки насоса к работе

Для работы понадобится гибкий резиновый или подобный эластомерный шланг, имеющий внутренний диаметр не меньше 18 мм. Шланги меньших размеров использовать не рекомендуется, поскольку они создают лишнюю нагрузку на прибор.

Можно для подачи воды использовать пластмассовые или металлические трубы, но в любом случае они должны быть присоединенные к насосу только через шлаг с минимальной длиной – 2 м.

Вибрационные погружные насосы крепятся за две проушины с помощью капронового шнура (1). Шланг присоединяется к выходному патрубку эластичным хомутом (2)

Шланг присоединяют к выходному патрубку прибора при помощи хомута. Если вибронасос предполагается использовать зимой, то для предотвращения замерзания и обеспечения свободного оттока жидкости, необходимо в шланге рядом с корпусом проделать небольшое отверстие 1,5 мм. На летнее время дырку можно закрыть изолентой.

Затем на проушинах насоса закрепляют капроновый шнур длиной 10 м, который входит в комплект поставки. Для увеличения длины можно использовать проволоку, присоединив ее к капроновому шнуру.

Однако нельзя крепить проволоку или металлический трос непосредственно к погружному агрегату – это чревато поломкой крепежных отверстий.

Необходимо заранее просчитать расстояние от розетки до источника воды. От этого зависит, какой длины кабель понадобится для подключения вибронасоса. Малыш комплектуется шнуром питания протяженностью 6-40 м, его точная длина указывается в инструкции.

Таким образом, от насоса должно идти три шнура: электрический провод, резиновый шланг и капроновый трос. Их необходимо соединить между собой в нескольких местах скотчем с интервалом 100-200 см. Причем первое соединение должно находиться не дальше 20 см от корпуса устройства.

Для подсоединения насоса к водопроводу рекомендуются гибкие шланги. При отсутствии допустимо использование полимерных и стальных труб. Для того чтобы точно отметить глубину погружения насоса в источник, можно обозначить его на шланге лентой или цветным скотчем

Специфика установки прибора в скважину

Во время работы происходит вибрация насоса. Не исключено его соприкосновение со стенками обсадной трубы или узкого колодца, что неизбежно приведет к повреждению корпуса и поломке оборудования.

Чтобы этого избежать, прежде чем установить насос и погрузить агрегат в воду, на него необходимо надеть резиновое кольцо, которое амортизирует возможные удары и послужит дополнительной защитой корпуса.

Насос нужно опустить в воду и правильно выставить, он должен висеть ровно, не касаясь стенок. Сверху колодца устанавливают планку, к которой крепят подвеску из прочного эластичного материала. Подвеска необходима для снижения вибрации во время работы прибора.

В качестве материала можно использовать кусок резинового шланга или  медицинский жгут. Верхний конец троса соединяется с подвеской, создавая хорошее натяжение. А вот для электрического провода чрезмерное натяжение абсолютно не нужно, он должен свободно лежать на планке.

Насос подвешивается в воду на глубину, не превышающую три метра от самой верхней точки его корпуса (+)

Новый насос “Малыш” полностью готов к работе, его не нужно перед использованием заливать водой и смазывать. Если используемое устройство имеет 1 класс защиты, розетку необходимо заземлить. Прибор можно включать сразу после погружения в скважину или водоем.

Расстояние от дна до корпуса для устройств с нижним забором воды должно составлять не менее одного метра. Погружной насос с верхним расположением всасывающего патрубка можно опускать значительно ниже, но в любом случае его корпус не должен касаться дна во избежание повреждений при работе.

На схеме показаны варианты установки насоса в обсадной трубе и в открытом источнике воды. Во втором случае можно обойтись без пружинящей подвески (+)

В том случае, если перекачка воды производится из неглубоких водоемов, а также при откачке затопленных подвалов, насос можно опустить на дно. Корпус предварительно следует обернуть плотной тканью или подложить под агрегат лист резины.

Галерея изображенийУзкий ствол скважины не слишком подходит для откачки воды из нее вибрационным насосом. Пригодными считаются выработки, внутренний диаметр обсадки которых более 110 ммНезащищенный вибрационник может контактировать во время работы со стенками, из-за чего происходит разгерметизация соединений и выходит из строя насосаДля безопасной работы насоса Малыш в скважине ее диаметр должен быть на 10 — 12 см больше диаметра агрегата. На корпус прибора надевают защитные кольца из шланга или свернутого трубочкой элестомераЭто приспособление будет гасить удары насоса об ствол скважины, но из-за постоянных соприкосновений кольца нужно менять. Замена производится через 100 — 150 часов эксплуатацииУстановка насоса Малыш в скважинуПоследствия работы в скважинеПриспособление для защиты насосаЗамена защитных колец насоса Малыш

Обеспечение бесперебойной работы

Чтобы “Малыш” работал без перебоев и как можно дольше, необходимо следить за напряжением сети. При скачках электроэнергии устройство надо сразу отключать. Также нужно контролировать качество перекачиваемой воды, поскольку частой причиной выхода оборудования из строя является попадание в механизм песка и частичек мусора.

Многие думают, что решить эту проблему можно, установив насос с верхним водозабором. Однако засорение прибора зачастую происходит не только из-за попадания в него донных отложений, грязная вода также может послужить причиной поломок.

Чтобы защитить погружной насос, желательно установить фильтр, который задерживает мельчайшие частички и не дает им проникнуть внутрь резервуара. Нехитрое фильтрующее приспособление можно сделать своими руками.

Применение фильтра не только продлит срок эксплуатации агрегата, но также обеспечит поступление более качественной, очищенной от любых примесей воды.

На рисунке показано, как устанавливается фильтр на насос Малыш с нижним водозабором. Для отечественных устройств подходит фильтр ЭФПС-Ст-38-125, который задерживает частички размером до 150 микрон

Техническое обслуживание насосов Малыш

Чтобы насос долго и исправно служил, необходимо соблюдать рекомендованные заводом-изготовителем условия эксплуатации и хранения оборудования. В этом случае производитель гарантирует его нормальную работу в течение двух лет. Сложного обслуживания и ухода насос не требует, а простые правила выполнить не составит особого труда.

После первой установки прибора в скважину, нужно ему дать поработать один-два часа, а затем вынуть и внимательно осмотреть корпус и узлы на предмет обнаружения неисправностей. Если все нормально, то вибронасос можно поставить на место и использовать дальше, оставляя погруженным в воду на длительное время.

Периодически, не реже одного раза в три месяца, а если есть возможность, то каждые сто часов работы, нужно также проводить осмотр агрегата. Если при этом на корпусе будут обнаружены следы трения, то значит он был неправильно установлен и при работе соприкасался со стенками водозаборной выработки.

Чтобы этого избежать, необходимо его ровно выставить и надеть на корпус дополнительное резиновое кольцо.

При засорении входных отверстий, их нужно аккуратно почистить, не повредив при этом резиновый клапан. Для чистки лучше всего использовать инструмент с затупленным концом.

Если зимой насос не используется, его нужно вытащить из колодца, промыть и хорошо высушить. При хранении агрегат следует положить подальше от отопительных приборов, а также предохранить от воздействия прямых солнечных лучей.

Если при соблюдении рекомендаций производителя возникла поломка по независящим от пользователя причинам, насос следует отнести в сервисный центр. Перечень популяряных поломок насоса “Малыш” и пути их устранения описаны в этой статье.

Выводы и полезное видео по теме

Как выбрать погружной насос “Малыш”, и на какие моменты обратить внимание при покупке, вы узнаете из этого видео:

О том, как можно усовершенствовать насос, повествует следующий ролик:

Как производить профилактический осмотр и обслуживание прибора, можно посмотреть здесь:

Погружной насос “Малыш” – удобный и недорогой бытовой прибор, простой в применении и легкий в обслуживании. Конечно, в силу своей небольшой мощности, он не способен обеспечить полноценное водоснабжение частного дома, да, собственно, перед ним никто не ставит подобных задач.

Недорогой вибрационник прекрасно подходит для сезонного использования. Он станет настоящим помощником на дачных участках. Так, с помощью “Малыша” можно организовать полив растений и подачу воды из скважин, колодцев или открытых водоемов.

Имеете опыт в установке или использовании насоса “Малыш”? Пожалуйста, поделитесь информацией с нашими читателями, расскажите о специфике работы агрегата. Оставлять комментарии и задавать вопросы можно в форме, расположенной ниже.

Не все частные дома, а тем более дачи, подключены к центральному водопроводу, поэтому перед владельцами остро стоит вопрос об обеспечении своего хозяйства водой. Решить проблему поможет погружной насос «Малыш», который хотя и обладает скромными характеристиками, но на полив огорода и доставку воды из озера, колодца или реки его вполне хватит. К тому же стоит прибор недорого и доступен практически каждой семье.

Содержание

Общие сведения

Насос «Малыш» используется только для закачки чистой жидкости. Если перекачивать слишком загрязнённую воду, он может быстро выйти из строя. Применяют его для следующих целей:

• набор воды в накопительные резервуары;
• полив садово-огородных участков;
• водоснабжение дачи, частного дома, коттеджа.

Электронасос «Малыш» способен перекачивать жидкость из ближайшего водоёма (озёра, реки, пруда), а также из колодца. Его также можно использовать для раздачи жидкости из резервуара или скважины. В последнем случае есть некоторые нюансы. Дело в том, что по своему типу «Малышок» относится к вибрационным приборам. При работе он создаёт колебания, в результате чего мелкие частицы (песок, глина, ил) поднимаются со дна и всасываются в аппарат. Если такое случится с колодцем, максимум, чем это может грозить — помутнением колодезной жидкости. А вот в скважине прибор может вскоре заилиться.

Сам по себе агрегат компактный — до 255 мм, весит около 3,4 кг. Продуктивная работа этого аппарата возможна лишь при условии небольшого количества механических примесей (до 0,01%). Перекачивание жидкости из рек с большим содержанием песка, а также из слишком заиленных источников требует использования системы фильтрации параллельно с насосом «Малыш».

Характеристики моделей

На рынке присутствует три основные модификации «Малыша», которые в незначительной степени различаются между собой по техническим характеристикам, а также системой забора жидкости (нижняя и верхняя). В связи с этим такие аппараты имеют различную сферу применения.

Классический вариант

В базовой модификации всасывающий патрубок погружного насоса «Малыш» расположен снизу. Благодаря этой особенности аппарат показывает высокую эффективность при выполнении следующих задач:

• подача жидкости из открытых источников (река, озеро и т. д. ), располагающихся на дальних расстояниях;
• откачка воды из затопленных подвалов и цокольных этажей.

Из недостатков насоса «Малыш» с нижним забором воды можно отметить попадание внутрь твёрдых частиц (например, песка), что может привести к поломке насоса. В связи с этим при подъёме жидкости из загрязнённых источников необходимо пользоваться фильтровальными установками.

Аппарат с маркировкой «К» — это тот же базовый вариант, но он имеет встроенную функцию дополнительной термозащиты: при перегреве срабатывает специальное реле, и насос отключается. Наличие такой функции позволяет оставлять работающий насос на длительное время, не волнуясь, что он перегорит.

По маркировке «П» можно определить, что корпус насоса пластмассовый. Если знака нет, значит, он алюминиевый. Второй вариант считается более надёжным, хотя его стоимость ненамного превышает пластиковые модели.

В такой ситуации лучше не экономить, поскольку пластмассовый корпус быстро трескается, из-за чего в негодность приходит и сам аппарат.

Другие модификации

В двух других моделях «Малыш-3» и «Малыш-М» патрубок расположен вверху резервуара. Такие электронасосы с верхним водозабором чаще всего используются для подъёма жидкости из подземных источников. Кроме того, их можно эксплуатировать в условиях сильнозагрязнённых водоёмов, поскольку в них не попадают донные отложения. Эти модели имеют существенное преимущество перед классическим вариантом: агрегату не страшен перегрев, так как он лучше охлаждается. Питание подаётся от обычной сети. Погружать агрегат необходимо на глубине до трёх метров.

Все модели имеют производительность в 430 л/ч. При этом напор у моделей «Малыш-М» и «Малыш» соответствует 40 м (максимум — 60 м), у варианта «Малыш-3» — 20 м (максимум — 25). Без напора насос может поднять 1500 л.

Мощность и размеры моделей также различаются. Так, вариации с литером «М», а также базовая модель имеют мощность в 240 Вт при весе 3,4 кг и длине корпуса 25,5 см. Мощность агрегата «Малыш-3» составляет всего 185 Вт, его масса — 2 кг, длина — 24 см. В связи с этим прибор чаще всего используется для подъёма воды из колодцев с диаметром от 8 см, а также из небольших скважин.

Ещё одним немаловажным параметром, который следует учитывать при покупке насоса, является класс электрозащиты. Если показатель не указан, значит, устройство имеет 2 класс защиты. Такие аппараты снабжены усиленной изоляцией. В комплекте присутствует двужильный кабель. Модели первого класса дополнительно оснащены трёхжильным шнуром с заземлением.

Устройство и принцип действия

Прибор состоит из герметичного прочного корпуса, внутри которого находятся две катушки, вибратор и электрический кабель, приводящий в действие сердечник. В нижней или верхней части (зависит от модели) корпуса находится клапан, который закрывает входные отверстия и обеспечивает свободный приток/отток жидкости при отсутствии давления.

Поршень и якорь приводятся в действие посредством силы переменного тока и совершают механические движения, одновременно выталкивая жидкость.

К насосу присоединяют гибкий шланг, диаметр которого должен быть не менее 1,8 см. Вода может подниматься и по трубам (пластмассовым или металлическим), но в этом случае к прибору всё равно крепится шланг длиной не менее 2 м. Затем к нему прикрепляют патрубок, воспользовавшись хомутом. Если планируется зимняя эксплуатация прибора, то с целью обеспечения свободного оттока воды и предотвращения замерзания в шланге вблизи корпуса проделывают отверстие диаметром около 1,5 мм. Летом эту дыру можно заклеить изолентой.

Длина электрического кабеля определяется расстоянием от источника воды до розетки. В комплекте с вибронасосом идёт шнур питания длиной 6−40 м (точная протяжённость указана в инструкции).

Все три шнура (синтетический трос, резиновый шланг и электрический кабель), идущие от прибора, в нескольких местах соединяют между собой при помощи скотча с интервалом в 1−2 м. При этом первое соединение должно располагаться на высоте не более 0,2 м от корпуса.

Установка в скважине или колодце

Для подвешивания погружного насоса используют только синтетический трос, поскольку проволока или металлический канат от вибрации быстро разрушаются. Их можно применять только в случае, если внизу привязан трос из синтетики.

В верхней части корпуса есть проушины, сквозь которые продевается конец троса и тщательно фиксируется. Привязывать агрегат нужно таким образом, чтобы расстояние от узла до корпуса было не менее 10 см. В противном случае узел может засосать внутрь. Чтобы трос не распустился, обрезанный край оплавляют.

Малютка во время работы вибрирует. При его соприкосновении со стенками колодца или обсадной трубы может повредиться корпус, что приведёт к поломке самого устройства.

Чтобы этого не допустить, перед установкой глубинного прибора и его погружением в скважину на корпус надевают резиновое кольцо, которое обеспечит дополнительную защиту и смягчит возможные удары.

Агрегат опускают в воду, следя при этом за его правильной установкой. Он должен висеть прямо и не касаться стенок. Сверху необходимо соорудить перекладину и прикрепить к ней специальную подвеску из медицинского жгута, резинового шланга или другого прочного эластичного материала. Это позволит снизить уровень вибрации во время работы насоса. Верхний конец троса присоединяют к подвеске таким образом, чтобы обеспечить хорошее натяжение.

Электрический кабель, наоборот, натягивать не нужно. Он должен свободно размещаться на планке.

Приобретённое в магазине устройство полностью готово к эксплуатации, поэтому перед использованием насос не нуждается в дополнительной смазке.

Если в инструкции указано, что прибор имеет I класс защиты, необходимо обеспечить заземление розетки. Включать агрегат можно сразу после погружения в колодец, скважину или водоём.

Во избежание повреждений в процессе эксплуатации насос с нижним расположением патрубка располагают на расстоянии не менее 1 м от поверхности дна. Прибор с верхним забором можно опустить ниже, но его корпус также не должен касаться дна. Если требуется откачка жидкости из затопленных подвалов или подъём воды из мелких водоёмов, допускается расположение насоса на самом дне. В этом случае необходимо подложить под него кусок резины либо обернуть корпус плотной тканью.

Продолжительная и бесперебойная эксплуатация

Цена на погружные насосы «Малыш» небольшая, но и работают они не так уж долго — всего 2−3 года. Для снижения себестоимости при изготовлении используются дешёвые материалы. Но продлить срок эксплуатации всё же можно, если сразу после приобретения агрегата, а также в процессе его работы принять некоторые меры:

• Установленные на приборе винты быстро разбалтываются, что приводит к поломке штока. Поэтому сразу после покупки необходимо их заменить на более длинные и дополнить контргайками.
• Питание подавать лучше через стабилизатор.
• Устройство нужно обеспечить дополнительной защитой от сухого хода.
• Не реже одного раза в месяц советуется проводить осмотр насоса. Если он используется для перекачки загрязнённой жидкости, его следует периодически разбирать и промывать.

Некоторые из этих мероприятий потребуют дополнительных затрат. К примеру, стоимость стабилизатора сравнима с ценой самого насоса, но всё же стабильное напряжение обеспечит лучшую работу устройства. А вот поменять крепления нужно обязательно, тем более что это почти ничего не стоит.

При отсутствии стабилизатора необходимо контролировать сетевое напряжение. При малейших скачках прибор надо отключать от сети. Также следует постоянно следить за качеством поднимаемой воды, так как одной из основных причин поломки насосов является проникновение в механизм различного мусора и песка.

Такая проблема появляется не только при работе насосов с нижним забором, когда внутрь проникают донные отложения. Причиной поломок может стать и просто грязная вода, попавшая через верхний патрубок. Поэтому для защиты погружного агрегата рекомендуется использовать фильтры, которые препятствуют проникновению мельчайших частичек внутрь резервуара. Это не только продлит срок службы агрегата, но и обеспечит перекачку очищенной от разных примесей воды.

Погружное устройство «Малыш» — простой в эксплуатации и обслуживании прибор, не требующий значительных затрат на приобретение. Конечно, он не отличается высокой производительностью и не может полностью заменить собой центральный водопровод, но для полива огорода и мелких хозяйственных нужд этот насос вполне пригоден. С его помощью можно организовать подачу жидкости из открытых водоёмов, колодцев или скважин. При надлежащем уходе насос «Малыш», технические характеристики которого позволяют использовать прибор для различных нужд, способен прослужить намного дольше указанного в инструкции срока.

Содержание

Владельцам дач и частных домов очень знакома проблема отсутствия централизованного водоснабжения. Приходится искать решение, как снабдить водой свой дом и приусадебный участок. Частично справиться с этой проблемой помогает насос «Малыш». Он хоть и не настолько мощный, чтобы откачивать воду из артезианских скважин, но позволяет подавать воду из открытых водоемов, скважин небольшой глубины и колодцев.

Особенности

Погружной насос «Малыш» представляет собой вибрационное устройство с очень простой и недорогой конструкцией. Конечно, продуктивность данного насоса не слишком высокая, но зато у него есть множество других преимуществ. Например, данный насос сочетает в себе одновременно надежность и небольшую цену. Можно сказать, что соотношение его технических характеристик и цены одно из самых лучших на рынке.

Популярность «Малыша» в первую очередь кроется даже ни в его цене, а в его стабильности. Также он пользуется спросом по причине возможности создать на его базе полноценную насосную станцию, которая обеспечит автоматическое водоснабжение. Для этого необходимо всего лишь укомплектовать насос гидроаккумулятором, обратным клапаном, а также реле давления. За счет реле необходимый уровень воды в гидробаке будет поддерживаться автоматически.

Размеры насоса небольшие – до 255 миллиметров, а его вес не превышает 3,4 килограмма.

Несмотря на такие габариты, насос отлично справляется со многими задачами, среди которых:

• позволяет подавать воду из колодцев и скважин с внутренним диаметром от 8 до 11 сантиметров и глубиной до 40 метров;
• откачивает воду из водоемов, в которых температура воды составляет менее 35 градусов;
• перекачивает воду из открытых источников, которые размещаются на удалении свыше 100 метров от дома или участка;
• транспортирует воду из накопительной емкости в водопроводную систему в доме;
• позволяет поливать растения на участке;
• откачивает воду из подвалов при их затоплении;
• заполняет, а также позволяет слить воду из бассейнов;
• набирает воду в накопительные емкости;
• откачивает воду из новопробуренной или заиленной выработки.

Конечно, для продуктивной работы насоса необходимо, чтобы количество примесей с механическими частичками не составляло более 0,01 процента. В случае, если вода перекачивается из сильно загрязненных источников или песчаных рек, то следует использовать фильтрационную систему. Без фильтрации «Малыш» быстро сгорит.

Виды

Насосы «Малыш» по особенностям конструкции можно разделить на несколько разновидностей:

• Насосы с верхним забором воды. Практика показала, что подобные водяные насосы очень хорошие. Обусловлено это тем, что основная конструкция насоса располагается снизу и имеет полноценное охлаждение при работе. К тому же в такую установку не попадут загрязнения вроде песка, ила и так далее. Такие насосы отлично подойдут как глубинные для скважины. Хотя их лучше использовать все же на небольшой глубине.

• Насосы с нижним забором воды нуждаются в более деликатных условиях при эксплуатации. Также их приходится постоянно контролировать. В таких насосах нет автоматики, а также элементов, обеспечивающих термозащиту, поэтому им нельзя работать даже очень непродолжительное время без воды. Как только насос с нижним забором перегреется, он тут же выйдет из строя. Рекомендуется для таких моделей применять механические фильтры.

Следует отметить, что устройства с нижним забором воды можно использовать в качестве дренажных насосов. Однако надо учитывать, что перед этим их необходимо снабдить специальными фильтрами, и что срок службы насоса в таком случае будет значительно меньше.

Всего насосы серии «Малыш» делятся на три модели:

• Классический «Малыш» является базовой моделью с нижним забором воды. Наиболее эффективен такой насос при работе на открытых водоемах, когда нужно подавать воду на большие расстояния, при откачке воды из подвалов и нижних этажей. Может откачивать воду до минимально возможного уровня. На него рекомендуется устанавливать специальные фильтры, чтобы внутрь не попали частички грязи.

Технические характеристики данной модели и условия эксплуатации следующие:

• тип погружного насоса: колодезный, скважинный;
• механизм насоса – вибрационный;
• максимальный напор – 60 метров;
• максимальный расход – 25 л/мин;

• глубина погружения в воду – 3 метра;
• потребляемая мощность – 240 Вт;
• потребляемый ток – 3,4 А;
• диаметр насоса – 98 миллиметров;
• уровень защиты – IP x8;

• размеры: ширина – 98 миллиметров, длина – 98 миллиметров, высота 255 миллиметров. Насосы данной модели могут иметь маркировку в виде букв.
• температура транспортируемой воды варьируется от 1 до 35 градусов;
• горизонтальная транспортировка воды производится максимум на 100-150 метров;
• вертикальная транспортировка воды производится не более чем на 40 метров;
• водоснабжающая система должна иметь не более трех точек забора воды;
• средняя производительность – 1 050 л/час;

• массовая концентрация механических примесей – не более 0,01%;
• отсутствует защитная автоматика от перегрева, фильтр от загрязнений, реле давления;
• устройство можно погружать на глубину не более 5 метров;
• корпус устройства изготовлен из алюминия;
• работает от обычной сети 220 В.

• «Малыш (К)», по сути, классическая модель, но только с дополнительной термозащитой. В корпус насоса встроено термореле, которое при перегреве сразу отключает насос. Таким образом, данную модель можно оставлять длительное время работать даже без присмотра. «Малыш (П)» также является базовой моделью, но только с корпусом из пластмассы. Такой корпус является менее надежным и прочным. С такими насосами нужно обращаться аккуратнее, чтобы на корпусе не появились трещины.

• «Малыш-М» имеет аналогичные классической модели технические характеристики. Основное отличие данной модели заключается в ее конструкции, в которой забор воды происходит сверху. «Малыш-3» является самой популярной моделью в серии. Его рекомендуют использовать для источников, у которых небольшой дебит, а диаметр превышает 8 сантиметров.

Технические характеристики данной модели имеют следующие отличия:

• наличие автоматической защиты от перегрева.
• напор – 20 метров;
• выдача воды – 0,432 кубометра в час;
• номинальная мощность – 165 Вт;
• насос и электропривод расположены в монолитном герметичном блоке;

Устройство

Насос «Малыш» имеет довольно простое устройство. Прочный герметичный корпус не дает жидкости попасть внутрь, где располагается электропривод, сердечник, две катушки, электропровод, вибратор. Клапан, который закрывает входные отверстия и обеспечивает свободный приток или отток воды, располагается в зависимости от забора воды у насоса: вверху или внизу. Рабочим узлом в вибрационном насосе является мембранная камера. Мембрана – это эластичная перемычка. Насос питается от сети переменного тока частотой 50 Гц. Электромагнитные колебания аналогичной частоты воздействуют на сердечник, вызывая колебательные движения. Сердечник соединен с мембраной через поплавок. При увеличении объема водной камеры создается разряжение и вода поступает. При сжатии вода выдавливается через клапан.

Если говорить проще, то принцип работы сводится к тому, что к сети подключен привод, преобразующий электроэнергию в электромагнитные колебания. Они, в свою очередь, воздействуют на мембрану, которая осуществляет колебания. Таким образом, давление нагнетается и вода поднимается наверх. Следует учитывать, что такие насосы не терпят перегрева и требуют дополнительного оборудования автоматикой, которая будет контролировать двигатель и в период холостой работы отключать его. Под холостой работой в данном случае понимается тот момент, когда уровень воды стал ниже, чем забор насоса.

Насосы погружного типа – это низкоуровневое оборудование, которое несмотря на это, справляется со своими задачами. Перед тем как использовать насос, следует ознакомиться с правилами эксплуатации устройства. Есть некоторые ограничения для использования насоса. Например, устройство не применяют, если его шнур поврежден или напряжение в сети повышено. Когда насос включен, нельзя перекрывать подачу воды.

В сутки насос не должен работать более 12 часов. Причем непрерывная работа насоса должна длиться около двух часов с отключением на 20 минут. Чтобы не было непредвиденных и неприятных последствий, стоит ознакомиться со всеми ограничениями, указанными в инструкции к устройству.

Монтаж

Монтаж вибрационного насоса своими руками осуществить довольно просто, особенно если под рукой имеется инструкция. Начинают монтаж насоса с определения глубины его погружения. Затем необходимо подобрать гибкий пластиковый или резиновый шланг с внутренним диаметром около 18 миллиметров. Не стоит брать шланги с меньшим диаметром, так как это создаст лишнюю нагрузку на насос. Также подходят для подачи воды металлические или пластмассовые трубы. Но их обязательно присоединяют к насосу посредством шланга, минимальная длина которого должна составлять два метра.

Когда шланг подобран, его необходимо присоединить к выходному патрубку устройства с использованием хомута. При использовании насоса в зимний период необходимо предотвратить замерзание и обеспечить возможность оттока жидкости. Для этого рядом с корпусом насоса в шланге делается маленькое отверстие (примерно 1,5 миллиметра). На лето данное отверстие легко закрывается изолентой. После присоединения шланга необходимо закрепить капроновый шнур на проушинах насоса. Как правило, этот шнур длиной около 10 метров есть в комплекте насоса. В том случае, если есть необходимость увеличить длину, то можно воспользоваться проволокой и присоединить ее к капроновому шнуру. Стоит запомнить, что проволока или металлический трос не крепятся напрямую к устройству, так как это может повредить крепежные отверстия.

Продев трос в заушины, его закрепляют. При этом крепежные узлы должны быть на расстоянии не менее 10 сантиметров от корпуса устройства, чтобы их не засосало внутрь. Обрезанные края обязательно надо оплавить, чтобы трос не расплелся. Перед установкой насоса следует заранее просчитать, каково расстояние от розетки до места водозабора. Только так можно узнать, кабель какой длины необходим, чтобы подключить вибронасос. В комплекте с насосом «Малыш» идет шнур длиной от 6 до 40 метров. Обычно его длина указана в инструкции.

В итоге от насоса должны идти: шланг, капроновый трос и электрический провод. В нескольких местах их соединяют между собой скотчем. Интервал между соединениями должен составлять 1- 2 метра. Первое такое соединение должно располагаться от корпуса насоса на расстоянии не более 20 сантиметров. Когда насос работает, довольно часто бывает вибрация, которая способствует соприкосновению устройства со стенками узкого колодца или обсадной трубы в скважине. В результате корпус повреждается и это может привести к поломке всего устройства. Для предотвращения этого перед погружением насоса на него следует надеть кольцо из резины. Оно будет амортизировать возможные удары и обеспечит дополнительную защиту корпуса.

После того, как все присоединено к насосу, его необходимо опустить в воду и ровно повесить, чтобы не было касания стенок и зазоры со всех сторон по возможности были одинаковые. Наверху колодца необходимо установить планку, к которой будет крепиться подвеска, желательно из эластичного и при этом прочного материала. Такая подвеска позволит снизить вибрацию, которая появляется, когда прибор работает. Подвеску можно сделать из куска резинового шланга или медицинского жгута. С подвеской соединяют верхний конец троса так, чтобы создавалось напряжение.

Электрический провод ложится на планку свободно без каких-либо натяжений. Теперь насос готов к работе. Перед использованием его нет необходимости смазывать или заливать водой. В случае, если устройство имеет 1 класс защиты, то розетка нуждается в заземлении. Включать прибор можно сразу после того, как его погрузили в колодец, скважину или водоем. В случае, если устройство имеет нижний забор воды, то расстояние от корпуса до дна должно составлять до одного метра. Насосы с верхним забором воды можно погружать ниже, но при этом его корпус не должен соприкасаться с дном. Это может привести к повреждению при работе.

Насос можно опускать на дно только в том случае, если вода перекачивается из мелких водоемов или затопленного подвала. Однако перед этим корпус устройства оборачивают плотной тканью или подкладывают под него лист резины.

Чтобы насос работал дольше, рекомендуется приобрести на него механический фильтр, дабы избежать внутреннего загрязнения устройства. Если внутрь насоса часто будут попадать мелкие частички, то поршень и обратный клапан быстро износятся, а шланг забьется, вызвав критическое повышение давления воды. Чаще всего для вибронасосов применяют в качестве фильтра обычную цилиндрическую прокладку из волокнистого полиэтилена или другого пористого материала.

Ремонт

Насосы серии «Малыш» не подходят для длительной эксплуатации. Однако если к устройству относиться бережно и вовремя ремонтировать мелкие неполадки, то его срок службы можно несколько продлить. Особенно ремонт своими руками становится актуальным после того, как гарантийный срок завершился. Практика показывает, что запчасти на насос стоят недорого, а сам процесс ремонта несложный. Ремонт насоса необходимо начинать с разборки корпуса. Однако перед, тем как к этому приступить, необходимо на корпус устройства нанести насечки. Они должны отмечать взаимное расположение частей. Это необходимо для облегчения сборки по окончании ремонтных работ.

После этого необходимо ослабить все винты, соединяющие части корпуса. Для упрощения процесса ослабления винтов корпус зажимается тисками в местах уступов под винты. Теперь можно снять корпус, а затем установить поршневый диск обязательно параллельно седлу. Для этого можно воспользоваться штангенциркулем. Когда устройство разобрано, можно приступать к его ремонту. Причины поломок могут быть самые разные.

Стоит рассмотреть самые распространенные из них:

• Засорился насос. Это происходит из-за попадания внутрь устройства мелких частичек грязи в результате отсутствия фильтра. В этом случае его нужно просто разобрать и прочистить.
• Отслоился эпоксидный компаунд. Сперва определяются места, где произошло отслоение. Для этого небольшим молотком надо простучать корпус, прислушиваясь к звуку. В местах отслоения звук будет более тонким. После этого извлекается узел с компаундом.
• На него наносится слой герметика, например, клей для стекла. Затем узел вставляется в корпус и к нему надо приложить усилие примерно 300 килограмм. После застывания герметика можно собрать насос.

• Ослабла контргайка на регулировочном винте в месте заборы воды. Для устранения данной поломки достаточно просто подкрутить гайку.
• Вышел из строя качающийся шток. Следует отметить, что данная неисправность является одной из наиболее серьезных. Исправить такую поломку достаточно сложно. Понадобится исправный узел, которым заменяется вышедший из строя.
• Поломалась качающаяся манжета, которая имеет вид двух небольших блюдец, расположенных донышками друг к другу. Обнаружить такую поломку довольно непросто. Однако заменить ее новой очень легко. К тому же новая манжета стоит недорого.

При сборке насоса очень важно, чтобы все отверстия, располагающиеся в центральной и верхней части резиновой прокладки, совпали. Данные узлы являются симметричными и их расположение можно перепутать. Для проверки работоспособности устройства после ремонта его можно опустить в ведро с водой. Из выходного патрубка струя воды должна составлять около 30 сантиметров. В том случае, если повреждения касаются реле давления воды или перегорел двигатель, то лучше обратиться к квалифицированному специалисту. Несмотря на то что ремонт насоса кажется простым, при неправильных действиях устройство может совсем перестать работать.

Советы и рекомендации

По отзывам, насос «Малыш» способен работать очень долгие годы и без перебоев, особенно если соблюдать некоторые рекомендации. Несмотря на свои довольно простенькие характеристики, данный насос отлично справляется с перекачкой воды. Для колодцев его более чем достаточно. Среди рекомендаций по использованию данного насоса одной из часто встречающихся стала рекомендация по отслеживанию напряжения сети. Это обусловлено тем, что когда происходят скачки электроэнергии, устройство необходимо тут же отключать. Лучшим решением станет подача напряжения через стабилизатор.

Следует обращать внимание на качество воды, которую перекачивает насос. Нередко бывает так, что устройство ломается из-за попадания в него песка или другого мусора. Причем не всегда даже насосы с верхним забором станут гарантией, что частички мусора не попадут. Поэтому лучше сразу установить на насос фильтр, который позволит устройству прослужить гораздо дольше. К тому же за счет фильтра вода будет поступать более качественной, так как в ней будут отсутствовать примеси.

Когда засоряются входные отверстия на устройстве, то их необходимо аккуратно чистить, чтобы не нанести повреждения резиновому клапану. Именно поэтому для чистки лучше всего применять инструменты, концы которых затуплены. В том случае, если в зимнее время насос не будет использоваться, то его следует убрать из колодца. После чего тщательно промыть и высушить. Хранить насос лучше всего в стороне от отопительных приборов и желательно, чтобы на него не попадали прямые солнечные лучи.

Чтобы насос не перегорел из-за сильного понижения зеркала воды, следует установить датчик ее уровня. Такой датчик в виде поплавка еще называют «лягушкой». Установить его необходимо в разрыв питающего кабеля.

Вибрационный погружной насос не предназначается для работы с гидроаккумулятором, так как не может создавать высокое давление. Однако есть определенные условия, когда они могут работать вместе в одной связке. Для этого используется стандартная схема в виде насоса, реле давления, манометра и гидроаккумулятора. Все это необходимо собрать при помощи пятивыводного штуцера. Чтобы данная конструкция нормально работала на конце шланга, погруженного в воду, необходимо установить обратный клапан. Он предотвратит сток воды обратно в колодец. Также обязательным условием является существенная емкость гидроаккумулятора (не менее 100-150 литров). Реле давления при этом настраивается как можно меньше, чтобы насосу хватило мощности.

Продлить срок службы насоса можно, заменив винты на корпусе на более длинные или дополнив их контргайками. В противном случае при разбалтывании болтов ломается шток. Осмотр насоса лучше всего проводить раз в месяц, а если вода не слишком чистая, то еще разбирать и промывать.

О том, как отремонтировать насос «Малыш» своими руками, смотрите в следующем видео.

Используемые источники:

• https://sovet-ingenera.com/vodosnab/nasosy/pogruzhnoj-nasos-malysh.html
• https://proagregat.com/nasosy/pogruzhnoy-nasos-malysh/
• https://stroy-podskazka.ru/vodosnabzhenie/nasosy/malysh/
