Каждый владелец частного дома мечтает о том, чтобы установленная отопительная система работала максимально слаженно и не требовала особых условий ухода. Важную роль играет экономичная сторона используемого оборудования. Чтобы система не страдала от ярко выраженной неравномерности поступления энергии, а заложенное заранее топливо создавало необходимый запас тепла, необходимо использовать буферную ёмкость для твердотопливного котла.

1 Функциональные возможности</span></h2>

В установленном теплоаккумуляторе расположена специальная буферная ёмкость, которая является мощным накопителем излишков тепла. Само устройство представлено в виде бака для воды с небольшим змеевиком, который полностью укрыт теплоизоляционным материалом.

Пока котёл сжигает загружённые в него дрова, ёмкость постепенно накапливает вырабатываемые системой избытки тепла. В тот момент, когда котёл перестает выдавать необходимую пользователю температуру, всё излишнее тепло из бака направляется в батареи. Огромное преимущество состоит в том, что вода в радиаторах совершенно не остывает.

Вне зависимости от площади дома отопительная система должна быть снабжена мощным электрическим насосом, который сможет обеспечить непрерывную циркуляцию теплоносителя. Но после отключения электроэнергии такая установка прекращает свою работу. Заложенные дрова горят, тепло выделяется, а вот вода неподвижно стоит в трубах, закипая в котле.

Если пользователь упустит момент, то система взорвется, что может угрожать жизни людей. Установленный теплоаккумулятор предотвращает возникновение таких последствий. Огромное преимущество буферной ёмкости для твердотопливного котла состоит ещё и в том, что она увеличивает время между закладками дров в несколько раз. Устраняется опасность размораживания системы из-за затухания котла.

Качественный буферный агрегат выполняет несколько полезных функций в автоматическом режиме:

• В нужный момент отдаёт накопленное тепло заправленному теплоносителю.
• Обеспечивает стабильную работу системы без вмешательства человека.
• Беспрерывно накапливает всё излишнее тепло.
• В случае отключения электроэнергии предотвращает закипание воды.

‘ >Буферная емкостьРекомендуемИзготовление буферной емкости для твердотопливного котла своими руками

2 Преимущества и недостатки</span></h2>

Каждый специалист согласится, что у современных автономных твердотопливных котлов с буферными ёмкостями есть свои преимущества и недостатки.

Все нюансы обязательно должны быть учтены будущим владельцем, чтобы выбранная им отопительная система работа исправно.

Среди положительных сторон можно отметить:

• Установленное оборудование надёжно защищено от перегрева.
• Энергетический потенциал котла используется в полном объёме. Благодаря этому существенно возрастает уровень КПД.
• Система работает более плавно, что гарантирует дифференцированный подход к обогреву различных помещений.
• Проблема горячего водоснабжения дома решается без особых трудностей.
• Работа котла требует гораздо меньше вмешательств человека.
• У пользователя есть множество вариантов модернизировать отопительную систему, сделав её более эффективной.

Недостатков не так уж и много, но все они весьма своеобразны. Каждый пункт требует внимания со стороны владельцев отопительного оборудования.

К минусам относятся следующие факторы:

• Буферные ёмкости — это довольно громоздкие и тяжёлые изделия. Для их монтажа нужно подготовить вместительное помещение, что не всегда удобно. Помимо этого, могут возникнуть определённые сложности с доставкой.
• Котёл с теплоаккумулятором отличается большой инерционностью. Именно поэтому от первичного розжига котла до выхода на стандартные показатели уйдёт достаточно много времени. Такая ситуация может доставлять особые трудности владельцам загородных домов.
• Довольно высокая цена оборудования, которая может превосходить стоимость самого котла.

‘ >Буферная ёмкость.Где нужна,а где нет.Как обойтись(ересь).РекомендуемСхема обвязки твердотопливного котла в системе отопления

3 Комплектующие элементы</span></h2>

Буферная ёмкость для котла представлена в виде обычной металлической бочки, с наружной теплоизоляцией. Несмотря на весьма простую конструкцию, этот агрегат обладает высокой эффективностью и экономичностью, что очень важно в отопительной системе.

Чтобы такой аппарат функционировал правильно, нужно знать, из каких элементов он состоит и какую функцию все они выполняют:

• Спиральный теплообменник. Этот элемент установлен только в тех моделях, которые подключаются к системе отопления сразу с несколькими типами теплоносителей (мощные солнечные коллекторы, тепловой насос). Для его изготовления используется исключительно нержавеющая сталь.
• Вместительный бак. Выпускается из листового металла с эмалированным покрытием либо из нержавеющей стали. От бака отходят специальные патрубки, которые предназначены для подключения к системе отопления и теплогенератору. Важно понимать, что от материала, из которого изготовлен бак, зависит продолжительность его эксплуатации.
• Встроенный змеевик для ГВС. Некоторые современные модели, помимо поддержания температуры нагрева заполненного теплоносителя, подогревают воду для бытовых целей.

Каждая модель оснащена специальным ревизионным окном, которое помогает обслуживать бак. Благодаря этому мастер может своевременно устранить мусор, а также провести ремонтные работы.

‘ >Твердотопливный котел и буферная ёмкостьРекомендуемСхема для сборки твердотопливного котла своими руками

4 Расчёт необходимой ёмкости</span></h2>

Когда с устройством буферной ёмкости для системы отопления всё понятно, можно приступать к расчётам требуемых параметров. Этот показатель напрямую зависит от мощности отопительного котла.

Если был установлен агрегат, который вырабатывает 35 кВт/час, тогда объем используемой ёмкости должен превышать эту цифру минимум в 30 раз. Помимо этого, важно учесть ряд дополнительных факторов:

1. 1. Не стоит делать никаких надбавок на то, что тепловой аккумулятор будет впитывать всё тепло, а сама система будет работать плохо. Когда на улице температура опускается ниже -30˚С, то котёл может спокойно работать в обход буферной установки. А вот когда становится теплее, то в действие входит теплоаккумулятор, а всё лишнее тепло в нем накапливается.
2. 2. Мощность должна быть рассчитана исключительно для погодных условий, когда дом теряет максимальное количество вырабатываемой тепловой энергии. К примеру, если котёл теряет 33 кВт/час при температуре окружающей среды от -29˚С, то и мощность всей системы должна быть такой же. Конечно, нужно учитывать и небольшой запас. Для качественного подогрева существующей схемы должно создаваться минимум 35 кВт/час.
3. 3. Обязательно учитывается размер помещения, где будет установлен сам агрегат вместе с теплообменником и другими элементами схемы. В некоторых случаях может возникнуть такая ситуация, когда установить большой теплоаккумулятор просто не получится.

Если же мастер обладает всеми необходимыми навыками, то изготовить ёмкость можно и своими руками. Лучшим вариантом считается цилиндрический агрегат, обладающий следующими параметрами:

• Диаметр — 1 метр. Стоит учесть, что если объём теплового аккумулятора равен 1750 л, то его диаметр должен составлять минимум 1,06 м.
• Высота — 2 метра.

5 Правила выбора качественного агрегата</span></h2>

Подобрать наиболее подходящий теплообменник всегда помогут опытные инженеры-теплотехники. Но если нет возможности обратиться к профессионалам за помощью, тогда выбор нужно делать самостоятельно.

Реализовать это вовсе не трудно, главное, тщательно изучить основные параметры:

• Объём ёмкости.
• Давление в отопительной системе.
• Оснащение вспомогательными теплообменниками.
• Вес и наружные размеры.
• Возможность установки дополнительных элементов.

Специалисты утверждают, что основным параметром является показатель давления в системе. Чем выше эта цифра, тем теплее будет в обогреваемом помещении.

При выборе наиболее подходящей модели обязательно нужно учитывать показатель максимального давления, так как от этого зависит его эксплуатационный срок. Отличными характеристиками обладает тот термоаккумулятор, который изготовлен из нержавеющей стали.

6 Варианты подключения</span></h2>

Опытные мастера используют несколько проверенных способов подключения теплообменника к твердотопливному котлу. Но вне зависимости от выбранного варианта специалист должен соблюдать ряд элементарных правил.

Чтобы отопительная система правильно функционировала, необходимо учесть следующие нюансы:

1. 1. На входах должны быть установлены качественные фильтры для очистки воды.
2. 2. На магистрали обязательно монтируется специальная запорная арматура.
3. 3. Абсолютно все соединения в отопительной системе должны быть фланцевыми или же резьбовыми.
4. 4. Система не сможет стабильно функционировать без клапана воздухоотводчика.
5. 5. На теплообменник должен быть установлен манометр и предохранительный клапан.

Тщательное соблюдение этих элементарных правил сможет обеспечить полную безопасность и работоспособность всей отопительной установки.

Качественная обвязка твердотопливного котла с буферным устройством может осуществляться по самым разным схемам. Среди специалистов существует самая упрощённая модель, с которой прекрасно справится даже начинающий мастер. Но приступить к самостоятельному монтажу можно только после ознакомления с принципом действия выбранной схемы.

‘ >Буферная ёмкость и твердотопливный котёл. Как Подключить.

7 Самостоятельное изготовление прямоугольной модели</span></h2>

Многие решают изготовить эту разновидность буферной установки своими руками. Такой подход позволяет существенно сэкономить финансовые сбережения.

Для реализации этой идеи необходимо выполнить следующие действия:

• На начальном этапе рисуется схема будущей конструкции, а также определяются размеры каждой стенки. Мастер обязательно должен учитывать толщину сварочных швов. Чаще всего этот показатель варьируется в пределах от 1 до 3 мм (всё зависит от используемого аппарата и электродов).
• Заранее подготовленный листовой металл нужно разрезать на куски.
• Две стороны заготовки необходимо прижать друг к другу, чтобы они образовали прямой угол. Те предметы, которые имеют большой вес, должны быть надёжно зафиксированы.
• В нескольких местах металла используют точечную сварку, после чего проверяют правильность размещения всех листов.
• Мастер должен выполнить внутренний и внешний сварочный шов.
• По аналогичной схеме привариваются все стенки, а также дно.
• В верхней части аккуратно приваривают угол, сверлят все необходимые дырочки.
• К каждой стороне крепят несколько рёбер жёсткости.
• Остаётся только изготовить ножки и приварить их.

8 Традиционная схема монтажа</span></h2>

Многие мастера привыкли выполнять стандартную типовую обвязку твердотопливного котла полипропиленом, с малым контуром и узлом смешивания. Основная задача смесительного узла состоит в том, чтобы не пропустить холодную воду из обратного трубопровода в специальную водяную рубашку буферной ёмкости.

Когда используется трёхходовой клапан, который настроен на температуру +45˚С, то движение теплоносителя замыкается по малому кругу до тех пор, пока не будет достигнуто установленное значение. Только после этого агрегат подмешивает воду из системы в обратный трубопровод.

Чтобы очистить жидкость от накипи и другого мусора, перед трёхходовым краномнеобходимо установить очистительный фильтр, который опытные мастера называют грязевиком. Монтировать его нужно в горизонтальном положении.

В больших частных домах обвязка твердотопливного котла осуществляется при помощи гидрострелки. Основное отличие этой схемы состоит в том, что теплообменник не служит накопителем тепла, а выполняет функцию гидравлического разделения котлового контура с остальными ветвями отопления.

Преимущество такой системы неоспоримо, так как владелец может подключить тёплые полы, радиаторное отопление, а также бойлер косвенного нагрева воды. Для слаженной работы таких установок нужна разная температура основного теплоносителя в каждой ветви.

‘ >Твердотопливный котел и теплоакумулятор! Рекомендации Atmos?Фото

Использование аккумуляторов тепла для системы отопления позволяет оптимизировать сжигание твердых видов топлива в котлах. Простыми словами, при наличии буферной емкости – теплоаккумулятора домовладельцу не нужно часто посещать котельную, а дрова будут сгорать в оптимальном режиме. Но для этого емкость нужно правильно подобрать, а потом и состыковать с отопительным оборудованием, что обязательно вызовет затруднения у несведущего человека. Поэтому стоит подробно разобраться, что собой представляет теплоаккумулятор для твердотопливного котла, как его подобрать и подключить к отоплению частного дома.

Что такое буферная емкость

На самом деле теплоаккумулятор, предназначенный для системы отопления, — это обычный металлический бак расчетной вместительности, укрытый теплоизоляционным слоем. В простейших моделях заводского изготовления есть только патрубки для подключения теплоносителя, да гильзы под установку термометров. В буферных емкостях подороже термометры уже встроены, а самые дорогие изделия оснащаются теплообменниками в виде змеевиков. Устройство такого теплоаккумулятора показано на рисунке:

Как видно, конструкция буферной емкости не отличается особой сложностью, оттого разные мастера — умельцы приспособились ее делать своими руками, о чем рассказано в отдельной теме.

Назначение змеевиков – подогрев воды для обеспечения ГВС и присоединение альтернативных источников тепловой энергии – солнечных коллекторов. Понятно, что данная функция востребована лишь при благоприятных погодных условиях в регионе проживания. В целом же буферная емкость для котла отопления призвана решать такие задачи:

1. Создание условий для работы ТТ-котла с максимальным КПД и минимальными выбросами в атмосферу.
2. Комфортная эксплуатация теплогенератора, когда не нужно подбрасывать дрова в топку каждые 4—6 часов, включая ночное время.
3. Подогрев и подача воды питьевого качества 1—2 потребителям (опция).

Большинство производителей отопительного оборудования, работающего на твердом топливе, в прилагающейся документации указывают, что крайне желательно выполнить подключение к ТТ-котлу теплоаккумулятора. Причина такова: агрегат достигает наибольшей эффективности при режиме работы, близком к максимальному. А поскольку излишек вырабатываемого тепла нужно куда-то поместить до подачи в систему отопления, понадобится буферная емкость с водой.

Не имея термоаккумулятора, мы стараемся всячески «придушить» тепловой агрегат, ограничивая подачу воздуха для горения. Мало того что это снижает его КПД до 40% (как у буржуйки), но и вызывает выброс в атмосферу токсичного угарного газа. Из-за этого часть европейских стран запретили сжигание древесины и угля в котлах отопления без буферной емкости.

С более редкими посещениями помещения топочной все понятно: накопленное в баке тепло еще долгое время будет расходоваться на обогрев дома при условии, что его объем правильно рассчитан. Кроме того, при совместной работе твердотопливного котла в паре с теплоаккумулятором вероятность перегрева и закипания воды в рубашке агрегата сводится практически к нулю.

Помимо взаимодействия с дровяными теплогенераторами, можно использовать теплоаккумуляторы и с электрическими котлами. Это имеет смысл, когда ночью потребляемая электроэнергия считается по тарифу, что в 2—3 раза ниже обычного. За промежуток времени, пока действует этот тариф, электроустановка сможет полностью «зарядить» тепловой аккумулятор, а он станет отдавать эту энергию на обогрев дома в течение дня.

При таком варианте результаты предыдущего расчета мощности электрического котла придется удвоить, чтобы его теплоотдачи хватило на обогрев дома и загрузку бака по ночному тарифу.

Расчет буферной емкости

Основной критерий, по которому выбирается буферная емкость для твердотопливного котла, — это ее объем, определяемый расчетом. Его величина зависит от таких факторов:

• тепловая нагрузка на отопительную систему частного дома;
• мощность котла отопления;
• предполагаемая длительность работы без помощи источника тепла.

Перед тем как рассчитать вместительность теплоаккумулятора, нужно прояснить все перечисленные моменты, начиная со средней тепловой мощности, что потребляет система в течение зимнего периода. Максимальную мощность принимать для расчета не следует, это приведет к увеличению размеров бака, а значит, и к повышению стоимости изделия. Лучше несколько дней в году претерпеть неудобства и загружать топку чаще, нежели платить сумасшедшую цену за большой теплоаккумулятор, который будет использоваться нерационально. Да и места он займет слишком много.

Мнение эксперта. Для обеспечения тепловой энергией дома площадью 200 м² достаточно буферной емкости, вмещающей 1 т теплоносителя, а это объем 1 м³. Утверждение верно для средней полосы Российской Федерации, в более южных или северных регионах расклад будет другим.

Невозможна нормальная работа системы отопления с теплоаккумулятором, когда источник тепла имеет малый запас по мощности. В этом случае «зарядить» батарею полностью не удастся никогда, поскольку теплогенератор должен одновременно обогревать дом и загружать емкость. Помните, что подбор твердотопливного котла для обвязки с теплоаккумулятором предполагает двукратный запас по тепловой мощности.

Алгоритм расчета предлагается изучить на примере дома площадью 200 м² при длительности простоя котла 8 часов. Предполагается, что вода в баке нагреется до 90 °С, а в процессе работы отопления остынет до 40 °С. Для обогрева такой площади в наиболее холодное время понадобится 20 кВт теплоты, а среднее ее потребление составит около 10 кВт/ч. Значит, батарея должна накопить 10 кВт/ч х 8 ч = 80 кВт энергии. Дальше расчет объема теплоаккумулятора для твердотопливного котла ведется через формулу теплоемкости воды:

m = Q / 1.163 х Δt, где:

• Q – расчетное количество тепловой энергии, которое надо накопить, Вт;
• m – масса воды в резервуаре, кг;
• Δt – разница между начальной и конечной температурами теплоносителя в баке, равна 90 – 40 = 50 °С;
• 163 Вт/кг °С или 4.187 кДж/ кг °С – удельная теплоемкость воды.

Для рассматриваемого примера масса воды в теплоаккумуляторе составит:

m = 80000 / 1.163 х 50 = 1375 кг или 1.4 м³.

Как видите, в результате вычислений размеры буферной емкости выходят больше, чем рекомендует эксперт. Причина проста: для расчета были взяты неточные исходные данные. На практике, особенно когда дом хорошо утеплен, средний расход теплоты на площадь 200 м² будет меньше, чем 10 кВт/ч. Отсюда вывод: чтобы правильно рассчитать размеры теплоаккумулятора для твердотопливного котла, необходимо использовать более точные исходные данные по потреблению тепла.

Для справки. Существует и укрупненный способ расчета, согласно которому на каждый кВт тепловой мощности котла приходится 25 л объема теплоаккумулятора.

Подбор теплоаккумулятора

Остальные критерии выбора емкости не столь важны и в основном касаются разных опций. Одна из них – встроенный змеевик, нагревающий воду для хозяйственных нужд. Может оказаться полезной, если нет других средств подогрева, но для больших расходов в сети ГВС этот способ точно не подойдет. Кроме того, теплообменник отнимет часть «заряда» теплоаккумулятора, уменьшив время автономной работы отопления.

Полезная опция – встроенный в верхнюю часть бака ТЭН, способный поддерживать температуру теплоносителя на определенном уровне. Благодаря электрическому подогреву система не разморозится в случае аварии и даже сможет обогревать дом какое-то время после того, как аккумулятор «разрядился», а котел еще не запущен.

Второй змеевик для подключения гелиосистемы полезен лишь в южных регионах, где солнечная активность позволит загрузить теплоаккумулятор. А вот на что стоит обратить внимание при подборе, так это рабочее давление резервуара. Надо учитывать, что большинство твердотопливных котлов рассчитано на давление в рубашке до 3 Бар, значит, и буферная емкость должна спокойно выдерживать столько же.

 Схемы подключения

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

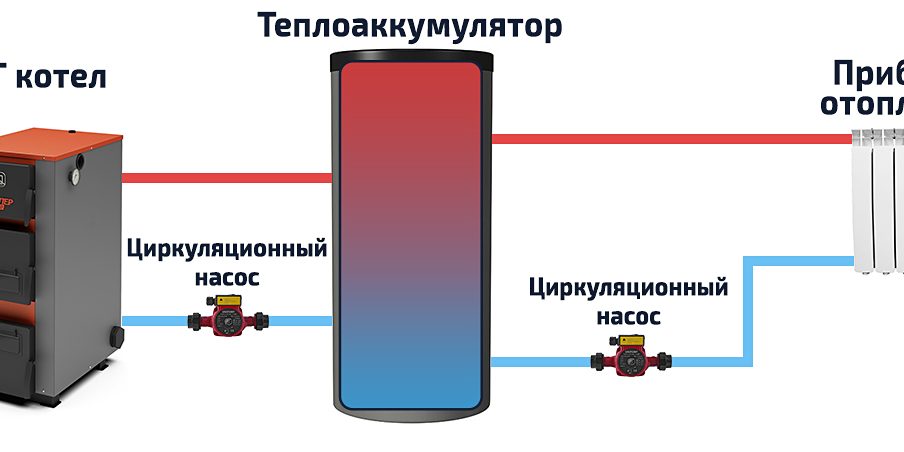

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

Важный момент. Фактическая производительность циркуляционного насоса котлового контура должна быть немного выше, чем у насосного агрегата отопительной сети. Соблюдение этого условия позволит потокам внутри теплоаккумулятора двигаться в правильном направлении (показаны на схеме белыми стрелками).

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

1. При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
2. Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль. Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную.

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Примечание. Предложенная схема обвязки проверена ее создателем на собственном опыте. Все подробности ее монтажа и эксплуатации описаны автором на форуме

Заключение

Нельзя отрицать тот факт, что теплоаккумулятор улучшает условия эксплуатации обычного твердотопливного котла. Последний сжигает топливо с максимальным КПД, а после прогрева число походов в котельную сокращается до минимума. Другое дело, что данное удовольствие – не из дешевых, из-за чего львиная доля работающих в частных домах аккумуляторов – самодельные.

⇐ ПредыдущаяСтр 11 из 24Следующая ⇒

Способность растворов поддерживать постоянное значение pH небезгранична. Количественной мерой буферного действия раствора является буферная емкость (БЕ). Теоретически БЕ равна производной количества вещества сильной кислоты или щёлочи, добавленных к 1л буферного р-ра по изменению рН:

Практически БЕ– это к-во эквивалентов ионов Н+ или ОН-, которые надо добавить к1 л буферного р-ра, чтобы изменить его рН на единицу. При практическом определении буферной емкости по кислоте используют формулы:

где С_{н (к-ты)} и V(_к-ты)— соотвественно, нормальная концентрация и объем раствора кислоты, при добавлении которого к объему буферного раствора V_{буф.р-ра} происходит уменьшение рН на величину ΔрН.

Буферная емкость по щелочи находится по формуле

где С_{н (осн)} и V(_осн)— соотвественно, нормальная концентрация и объем раствора щелочи, при добавлении которого к объему буферного раствора V_{буф.р-ра} происходит увеличение  рН на величину ΔрН

Б. Е. зависит от состава буферного раствора, концентрации и соотношения компонентов.

· Чем больше количества компонентов кислотно-основной пары основание/ сопряженная кислота в растворе, тем выше Б.Е. этого раствора.

· Б. Е. зависит от соотношения концентраций компонентов буферного раствора, а следовательно, и от рН буферного раствора.

· При рН = рКа отношение С (соль)/ С (кислота) = 1, т. е. в растворе имеется одинаковое количество соли и кислоты. При таком соотношении концентраций рН раствора изменяется в меньшей степени, чем при других, и, следовательно, Б. Е. максимальна при равных концентрациях компонентов буферной системы и уменьшается с отклонением от этого соотношения. Б. Е. раствора возрастает по мере увеличения концентрации его компонентов и приближения соотношения [HAn]/ [KtAn] или [KtOH]/ [KtAn] к единице.

Рабочий участок буферной системы, т. е. способность противодействовать изменению рН при добавлении кислот и щелочей, имеет протяженность приблизительно одну единицу рН с каждой стороны от точки рН = рКа. Вне этого интервала буферная емкость быстро падает до 0. Интервал рН = рКа ± 1

называется зоной буферного действия. Выраженное буферное действие наблюдается, если концентрация одного из компонентов превышает концентрацию другого не более, чем в 10 раз. Соотвественно, границы зоны буферного действия составляют:

Буферные системы крови: состав, распределение в плазме и эритроцитах, механизм действия гидрокарбонатной, фосфатной, белковой буферных систем, рН крови в норме, рН артериальной и венозной крови.

Кровь содержит 4 основные буферные системы. 1. Гидрокарбонатная. 2. Белковая.3. Гемоглобиновая4. Фосфатная буферная система.

Гидрокарбонатный буфер представлен смесью веществ Н₂СО₃ и NaHCO₃       в     соотношении 1 : 20. Этот буфер представляет собой основную буферную систему плазмы крови; он является системой быстрого реагирования, так как продукт его взаимодействия с кислотами (СО₂) – быстро выводится через легкие.

Механизм действия. В случае накопления кислот в крови уменьшается количество НСО₃^— и происходит реакция: НСО₃^— + Н⁺ ↔ Н₂СО₃ ↔ Н₂О + СО₂↑. Избыток удаляется лёгкими. Однако значение рН крови остаётся постоянным, так как увеличивается объём лёгочной вентиляции, что приводит к уменьшению объёма СО_2. При увеличении щелочности крови концентрация НСО₃^— увеличивается: Н₂СО₃ + ОН^— ↔ НСО₃^— + Н₂О.Это приводит к замедлению вентиляции лёгких, поэтому СО₂ накапливается в организме и буферное соотношение остаётся неизменным.

Гемоглобиновый буфер- Главная буферная система эритроцитов, на долю которой приходится около 75% всей буферной ёмкости крови. Участие гемоглобина в регуляции рН крови связано с его ролью в транспорте кислорода и СО2. Гемоглобиновая буферная система крови играет значительную роль сразу в нескольких физиологических процессах: дыхании, транспорте кислорода в ткани и в поддержании постоянства рН внутри эритроцитов, а в конечном итоге – в крови. Она представлена двумя слабыми кислотами – гемоглобином и оксигемоглобином и сопряженными им основаниями – соответственно гемоглобинат- и оксигемоглобинат-ионами:

HHb ↔ H⁺ + Hb^—

HHbO₂ ↔ H⁺ +HbO₂^—

Оксигемоглобин – более сильная кислота (рКа = 6,95), чем гемоглобин (рКа = 8,2). При рН = 7,25 (внутри эритроцитов) оксигемоглобин ионизирован на 65%, а гемоглобин – на 10%, поэтому присоединение кислорода к гемоглобину уменьшает значение рН крови, так как при этом образуется более сильная кислота. С другой стороны, по мере отдачи кислорода оксигемоглобином в тканях значение рН крови вновь увеличивается.

Буферные свойства ННb прежде всего обусловлены возможностью взаимодействия кислореагирующих соединений с калиевой солью гемоглобина с образованием эквивалентного количества соответствующей калийной соли кислоты и свободного гемоглобина:

КНb + Н₂СО₃ ↔ КНСО₃ + ННb.

Образующийся гидрокарбонат (КНСО₃) уравновешивает количество поступающей Н₂СО₃, рН сохраняется, так как происходит диссоциация потенциальных молекул Н₂СО₃ и образовавшихся гемоглобиновых кислот. Именно таким образом поддерживается рН крови в пределах нормы, несмотря на поступление в венозную кровь огромного количества СО₂ и других кислореагирующих продуктов обмена. В капиллярах лёгких гемоглобин (ННb) поглощает кислород и превращается в HHbO₂, что приводит к некоторому подкислению крови, вытеснению некоторого количества Н₂СО₃ из бикарбонатов и понижению щелочного резерва крови, а в тканях отдает его и поглощает СО₂.

В лёгких: ННb + O₂ ↔ HHbO₂;

HHbO₂ + HCO₃^— ↔ HbO₂ + H₂O + CO₂ ↑

В тканях: HbO₂ ↔ Hb^— + O₂;    Hb^— + Н₂СО₃ ↔ ННb + HCO₃^—

Кроме того, гемоглобиновый буфер является сложным белком и действует как белковый буфер.

Фосфатный буфер составляет 5 % буферной ёмкости. Содержится как в крови, так и в клеточной жидкости других тканей, особенно почек. В клетках он представлен солями К₂НРО₄ и КН₂РО₄, а в плазме крови и в межклеточной жидкости Na₂HPO₄ и NaH₂PO₄. Функционирует в основном в плазме и включает: дигидрофосфат ион Н₂РО₄^— и гидрофосфат ион НРО₄^2-.Отношение [HPO₄^2- ]/[H₂PO₄^—] в плазме крови (при рН = 7,4) равно 4 : 1. Следовательно, эта система имеет буферную ёмкость по кислоте больше, чем по основанию. Например, при увеличении концентрации катионов Н+ во внутриклеточной жидкости, например, в результате переработки мясной пищи, происходит их нейтрализация ионами НРО₄^2- :

Н ₊ + НРО₄^2- ↔ Н₂РО₄^1-

Образующийся избыточный дигидрофосфат выводится почками, что приводит к снижению величины рН мочи.

  При увеличении концентрации оснований в организме, например при употреблении растительной пищи, они нейтрализуются ионами Н₂РО₄^1-:

ОН ‾ + Н₂РО₄^1- ↔ НРО₄^2- + Н₂О

Образующийся избыточный гидрофосфат выводится почками, при этом рН мочи повышается.

  Выведение тех или иных компонентов фосфатной буферной системы с мочой, в зависимости от перерабатываемой пищи, объясняет широкий интервал значений рН мочи – от 4,8 до 7,5. Фосфатная буферная система крови характеризуется меньшей буферной ёмкостью, чем гидрокарбонатная, из-за малой концентрации компонентов крови.

Белковый буфер составляет 5 % буферной ёмкости. Он состоит из белка-кислоты и его соли, образованной сильным основанием.

Pt – COOH — белок-кислота

Pt – COONa – белок-соль

При образовании в организме сильных кислот они взаимодействуют с солью белка. При этом получается эквивалентное количество белок-кислоты: НС1 + Pt-COONa ↔ Pt-COOH + NaCl. По закону разбавления В.Оствальда увеличение концентрации слабого электролита уменьшает его диссоциацию, рН практически не меняется.

 При увеличении щелочных продуктов они взаимодействуют с

Pt-СООН:          NaOH + Pt-COOH ↔ Pt-COONa + H2O

Количество кислоты уменьшается. Однако концентрация ионов Н+ увеличивается за счет потенциальной кислотности белок-кислоты, поэтому практически рН не меняется. Белок – это амфотерный электролит и поэтому проявляет собственное буферное действие.

  В нор­ме рН крови соответствует 7,36, т. е. реакция слабоосновная. Колебания величины рН крови крайне незначительны. Так, в условиях покоя рН артериальной крови соответствует 7,4, а ве­нозной — 7,34. В клетках и тканях рН достигает 7,2 и даже 7,0, что зависит от образования в них в процессе обмена веществ «кислых» продуктов метаболизма. При различных физиологических состояниях рН крови может изменяться как в кислую (до 7,3), так и в щелочную (до 7,5) сторону.

22. Понятие о кислотно-основном состоянии организма: определение, значение для процессов жизнедеятельности, щелочной резерв крови (%, ммоль/л).

Под кислотно-основным состоянием (КОС) подразумевается соотношение концентраций водородных (Н+) и гидроксильных (ОН) ионов в биологических средах. Необходимым условием существования живого организма является поддержание постоянства этого параметра внутренней среды. КОС имеет первостепенное значение, так как:

· Ионы Н+ являются катализаторами многих биохимических превращений;

· Ферменты и гормоны проявляют биологическую активность при строго определённых значениях рН;

· Наибольшие изменения концентрации ионов Н+ крови и межтканевой жидкости влияют на величину их осмотического давления.

· Отклонение рН крови (7,4) на 0,3 ед. может привести к коматозному состоянию, отклонение на 0,4 ед. может повлечь смертельный исход. рН слюны равное 5 ед. приводит к развитию кариеса.

К основным показателям КОС относят рН крови, парциальное давление СО2, щелочной баланс крови. В норме рН крови равно 7,4. Смещение рН в сторону увеличения называется алкалозом, а в сторону уменьшения – ацидозом. Парциальное давление СО2 в норме составляет 40 мм рт.ст. Снижение этого показателя наблюдается при дыхательном алкалозе и метаболическом ацидозе. Повышение давления СО2 отмечается при дыхательном ацидозе и метаболическом алкалозе.

Щелочной резерв крови — показатель функциональных возможностей буферной системы крови, численно совпадает с концентрацией бикарбонатного аниона (НСО₃^— ) при фактическом состоянии плазмы ар­териальной крови в кровеносном русле. В физиологических условиях равен 22-25 ммоль/л. Другое определение щелочного резерва крови — способность циркулирующей крови связывать CO₂. Она вычисляется в условиях уравновешивания плазмы крови при P(CO₂)=40 mm Hg: определяется общее количество CO₂, из которого вычитают количество физически растворённого CO₂ в исследуемой сыворотке крови. Величина выражается в объёмных процентах CO₂ (в мл CO₂ на 100 мл плазмы), в норме у человека составляет 50—65 об.% CO2. Понятие щелочного резерва крови тесно связано с работой гемоглобиновой буферной системы организма, способствующей поддержанию уровня pH циркулирующей крови в физиологических пределах. Уменьшение щелочности свидетельствует об уменьшении содержания бикарбонатов в организме, а увеличение её – об увеличении их.

Дата добавления: 2018-02-28; просмотров: 2768;

⇐ Предыдущая6789101112131415Следующая ⇒

Наибольший недостаток твердотопливных котлов – их цикличность: при максимальной загрузке и горении достигается пиковая (часто избыточная) тепловая мощность, которая постоянно снижается до 0 (полное затухание) и возобновляется новой закладкой топлива. Такая цикличность не позволяет обеспечить стабильную, быстро и точно регулируемую систему отопления.

Сгладить неравномерную теплоотдачу ТТ котлов позволяет буферная емкость (она же теплоаккумулятор), накапливающая излишки тепла при пиковой работе котлоагрегата. Однако в выборе и расчете необходимого объема теплоаккумулятора есть немало нюансов.

Что из себя представляет буферная емкость для твердотопливного котла

Буферная емкость (также теплоаккумулятор) – это бак определенного объема наполненный теплоносителем, назначение которого – накапливать излишки тепловой мощности и в дальнейшем более рационально распределять их в целях отопления дома или обеспечения горячего водоснабжения (ГВС).

Для чего нужна и насколько она эффективна

Чаще всего буферная емкость используется при твердотопливных котлах, которые обладают определенной цикличность, при чем это относится и к ТТ котлам длительного горения. После розжига теплоотдача топлива в камере сгорания быстро возрастает и достигает пиковых значений, после чего выработка тепловой энергии угасает, а при затухании, когда новая партия топлива не закладывается, и вовсе прекращается.

Исключением являются лишь бункерные котлоагрегаты с автоматической подачей, где за счет регулярной равномерной подачи топлива, горение происходит с одинаковой теплоотдачей.

При такой цикличности, в период остывания или затухания, тепловой энергии может быть недостаточно для поддержания комфортной температуры в доме. В то же время в период пиковой тепловой мощности температура в доме гораздо выше комфортной, а часть излишнего тепла из камеры сгорания просто вылетает в дымоход, что является не самым эффективным и экономным использованием топлива.

Наиболее понятна эффективность буферного бака на конкретном примере. Один м³ воды (1000 л) при охлаждении на 1°C выделяет 1-1,16 кВт тепла. Возьмем в пример среднестатистический дом с обычной кладкой в 2 кирпича площадью 100 м², теплопотери которого равны приблизительно 10 кВт. Теплоаккумулятор на 750 л, разогретый несколькими закладками до 80°C и остывший до 40°C, отдаст системе отопления около 30 кВт тепла. Для вышеупомянутого дома это равно 3-м дополнительным часам тепла батарей.

Иногда буферная емкость используется и в сочетании с электрическим котлом, оправдано это при отоплении ночью: по сниженным тарифам на электроэнергию. Однако такая схема редко оправдана, поскольку для накопления за ночь достаточного для дневного обогрева количества тепла необходим бак не на 2 и даже не на 3 тыс. литров.

Устройство и принцип работы

Теплоаккумулятор – герметичный, как правило, вертикальный бак цилиндрической формы, иногда дополнительно термоизолированный. Он является посредником между котлом и отопительными приборами. Стандартные модели оснащены врезкой из 2-х пар патрубков: первая пара – подача и обратка котла (малый контур); вторая пара – подача и обратка отопительного контура, разведенного по дому. Малый контур и контур отопления не пересекаются между собой.

Принцип работы теплоаккумулятора в связке с твердотопливным котлом прост:

1. После растопки котла циркуляционный насос постоянно прокачивает теплоноситель в малом контуре (между теплообменником котла и баком). Подача котла подключается в верхний патрубок теплоаккумулятора, а обратка в нижний. Благодаря этому происходит плавное заполнение подогретой водой всей буферной емкости, без выраженного вертикального движения теплой воды.
2. С другой стороны, сверху к буферной емкости подключена подача к радиаторам отопления, а снизу обратка. Теплоноситель может циркулировать как без насоса (если система отопления рассчитана на естественную циркуляцию), так и принудительно. Опять таки, подобная схема подключения минимизирует вертикальное перемешивание, поэтому буферная емкость отдает накопленное тепло батареям постепенно и более равномерно.

Если правильно подобрать объем и прочие характеристики буферной емкости для твердотопливного котла, потери тепла можно свести к минимуму, что отразится не только на экономии топлива, но и на комфорте топки. Накопленное тепло в хорошо термоизолированном теплоаккумуляторе сохраняется на протяжении 30-40 часов и более.

При чем за счет достаточного, значительно большего, чем в системе отопления, объеме, аккумулируется абсолютно все выделенное тепло (в соответствии с КПД котла). Уже спустя 1-3 часа топки, даже при полном затухании, в распоряжении имеется полностью «заряженный» теплоаккумулятор.

Типы конструкций

Фото	Устройство буферной емкости	Описание отличительных особенностей
	Стандартная, описанная ранее, буферная емкость с прямым подключением сверху и снизу.	Такие конструкции наиболее дешевые и наиболее часто применяемые. Подходят для стандартных систем отопления, где во всех контурах одинаковое максимально допустимое  рабочее давление, одинаковый теплоноситель, а температура подогреваемой котлом воды не превышает максимально допустимую для радиаторов.
	Буферная емкость с дополнительным внутренним теплообменником (обычно в виде змеевика).	Устройство с дополнительным теплообменником необходимо при более высоком давлении малого контура, которое недопустимо для радиаторов отопления. Если дополнительный теплообменник подключается отдельной парой патрубков, можно подключить дополнительный (второй) источник тепла, например, ТТ котел + электрокотел. Также можно разделить теплоноситель (например: в дополнительном контуре вода; в системе отопления антифриз)
	Накопительный бак с дополнительным контуром и еще одним контуром для ГВС. Теплообменник для горячего водоснабжения изготовлен из сплавов, не нарушающих санитарные нормы и требования к воде, применяемой для приготовления пищи.	Применяется как замена двухконтурному котлу. Кроме того, имеет преимущество в виде практически мгновенной подачи горячей воды, в то время как двухконтурному котлу требуется 15-20 секунд на ее подготовку и доставку до точки потребления.
	Аналогичная предыдущей конструкция, однако теплообменник ГВС выполнен не в виде змеевика, а в виде отдельного внутреннего бака.	Помимо вышеописанных преимуществ, внутренний бак устраняет ограничения в производительности горячей воды. Весь объем бака ГВС может быть использован за неогрниченное одновременное потребление, после чего необходимо время на подогрев. Обычно, объема внутреннего бака хватает как минимум на купание 2-4 человек подряд.

Любой из вышеописанных типов буферной емкости может иметь большее количество пар патрубков,  что позволяет разграничить параметры системы отопления по зонам, дополнительно подключить водяной теплый пол и т.д.

Отзывы о бытовых теплоаккумуляторах для котлов: преимущества и недостатки

Преимущества	Недостатки
Гораздо более эффективное использование твердого топлива, что увеличивает экономию	Система оправдана лишь при постоянном использовании. При непостоянном проживании в доме и растопке, например, лишь на выходные, системе требуется время для нагрева. В случае кратковременной работы эффективность будет сомнительной.
Продление цикла и снижение частоты закладок твердого топлива	Система требует принудительной циркуляции, которая обеспечивается циркуляционным насосом. Соответственно, такая система энергозависима.
Повышение комфорта за счет более стабильной и настраиваемой работы системы отопления	Для обустройства системы отопления с использованием бойлера косвенного нагрева требуются дополнительные средства. Стоимость недорогих буферных емкостей начинается от 25 тыс. рублей + расходы на обеспечение безопасности (генератор на случай отключения электроснабжения и стабилизатор напряжения, иначе при отсутствии циркуляции теплоносителя в лучшем случае может случиться перегрев и прогорание котла).
Возможность обеспечения горячего водоснабжения	Буферная емкость, особенно на 750 и более литров имеет немалые размеры и требует дополнительные 2-4 м2 пространства в котельной.
Возможность подключения нескольких источников тепла, возможность разграничения теплоносителя	Для обеспечения максимальной эффективности, котел должен иметь по крайней мере на 40-60% большую мощность, чем минимально необходимая для отопления дома.
Подключение буферной емкости – процесс несложный, его можно произвести без привлечения специалистов

Как выбрать буферную емкость

Расчет минимально необходимого объема

Наиболее важным параметром, с которым стоит определиться сразу – объем емкости. Он должен быть как можно большим для максимизации эффективности, но до определенного порога, чтобы мощности котла хватало для его «заряда».

Расчет объема буферной емкости для твердотопливного котла производится по формуле:

m = Q / (k*c*Δt)

• где, m – масса теплоносителя, после расчета ее не сложно перевести в литры (1 кг воды ~ 1 дм³);
• Q – необходимое к-во тепла, рассчитывается как: мощность котла * период его активности — теплопотери дома * период активности котла;
• k – КПД котла;
• c – удельная теплоемкость теплоносителя (для воды это известная величина – 4,19 кДж/кг*°C = 1,16 кВт/м³*°С);
• Δt – разница температур в трубах подачи и обратки котла, снимаются показатели при установившейся работе системы.

Например, для среднестатистического дома с кладкой в 2 кирпича площадью 100 м² теплопотери, грубо, составляют 10 кВт/час. Соответственно, необходимое количество тепла (Q) для поддержания баланса = 10 кВт. Дом отапливается котлом мощностью 14 кВт и КПД 88%, дрова в котором прогорают за 3 часа (период активности котла). Температура в трубе подачи – 85°C, а в обратке – 50°C.

Сначала нужно рассчитать необходимое к-во тепла.

Q = 14*3-10*3 = 12 кВт.

В итоге m = 12 / 0,88*1,16*(85-50) = 0,336 т = 0,336 кубометра или 336 литров. Это минимально необходимый объем буферной емкости. При такой вместимости, после прогорания закладки (3ч), теплоаккумулятор накопит и распределит далее 12 кВт тепла. Для дома из примера это более 1 дополнительного часа теплых батарей на одной закладке.

Соответственно, показатели зависят от качества топлива, чистоты теплоносителя, точности исходных данных, поэтому на практике результат может отличаться на 10-15%.

Калькулятор расчета минимально необходимой емкости теплоаккумулятора

Количество теплообменников

После подбора объема, второе, на что стоит обратить внимание – наличие теплообменников и их количество. Выбор зависит от желаний, требований к СО и схемы подключения бака. Для самой простой системы отопления достаточно пустой модели без теплообменников.

Однако если в контуре отопления планируется естественная циркуляция, нужен дополнительный теплообменник, поскольку малый контур котла может функционировать лишь при принудительной циркуляции. Давление в таком случае выше, чем в отопительном контуре с естественной циркуляцией. Для обеспечения ГВС или подключения теплых полов также потребуются дополнительные теплообменники.

Максимально допустимое давление

При выборе буферной емкости с дополнительным теплообменником, следует обратить на максимально допустимое рабочее давление, которое должно быть не ниже, чем в любом из контуров отопления. Бак моделей без теплообменников в большинстве случаев рассчитаны на внутреннее давление до 6 бар, чего более чем достаточно для среднестатистической СО.

Материал внутренней емкости

На данный момент существует 2 варианта изготовления внутреннего бака:

• мягкая углеродистая сталь – покрыта непромокаемым антикоррозийным покрытием, имеет более низкую себестоимость, используется в недорогих моделях;
• нержавеющая сталь – более дорогая, но более надежная и долговечная.

Некоторые производители также устанавливают в емкости дополнительные средства защиты стенок. Чаще всего это, например, магниевый аноидный стержень по центру бака, обеспечивающий защиту стенок бака и теплообменников от нарастания слоя твердых солей. Однако такие элементы нуждаются в периодической очистке.

Другие критерии выбора

После определения с основными техническими критериями, можно обратить внимание на дополнительные параметры, повышающие эффективность и комфорт от использования:

• возможность подключения ТЭН для дополнительного подогрева от электросети, а также дополнительных контрольно-измерительных приборов, которые монтируются резьбовым или муфтовым (но ни в коем случае не сварным) соединением;
• наличие слоя теплоизоляции – в более дорогих моделях теплоаккумуляторов между внутренним баком и наружной оболочкой имеется слой теплоизолирующего материала, способствующий еще более долгому сохранению тепла (вплоть до 4-5 дней);
• вес и габариты – все вышеперечисленные параметры влияют на вес и размеры буферной емкости, поэтому стоит за ранее определиться как она будет заноситься в котельную.

Лучшие известные производители и модели: характеристики и цены

Sunsystem PS 200

Стандартный недорогой теплоаккумулятор, отлично подходящий для твердотопливного котла в небольшом частном доме площадью до 100-120 м². По устройству это обычный бак, без теплообменников. Объем емкости – 200 л при максимально допустимом давлении 3 бар. За небольшую стоимость модель имеет 50 мм слой полиуретановой теплоизоляции, возможность подключения ТЭН.

Цена: в среднем 30 000 рублей.

Hajdu AQ PT 500 C

Одна из лучших за свою цену моделей буферных емкостей, оснащена одним встроенным теплообменником. Объем – 500 л, допустимое давление – 3 бар. Отличный вариант для дома площадью 150-300 м² с большим запасом мощности твердотопливного котла. В линейке имеются модели разных объемов.

Начиная с объема 500 л модели (опционально) оснащаются слоем полиуретановой термоизоляции + кожухом из искусственной кожи. Возможна установка ТЭН. Модель известна исключительно положительными отзывами владельцев, надежностью и долговечностью. Страна-производитель: Венгрия.

Стоимость: 36 000 руб.

S-TANK AT PRESTIGE 300

Еще одна недорогая буферная емкость объемом 300 л. По конструкции представляет из себя накопительный бак без дополнительных теплообменников с максимально допустимым рабочим давлением 6 бар. Внутренние стенки, как и в предыдущих случаях, исполнены из углеродистой стали. Главным отличием является существенный, экологически чистый слой теплоизоляции из полиэфирного материала по технологии NOFIRE, т.е. высокого класса термо- и огнестойкости. Страна-производитель: Беларусь

Стоимость: 39 000 руб.

ACV (АЦВ) LCA 750 1 CO TP

Производительная дорогостоящая буферная емкость объемом 750 л с дополнительным трубчатым теплообменником для ГВС, предназначенная для котлов с большим запасом мощности.

Внутренние стенки покрыты защитной эмалью, имеется высококачественный 100 мм слой теплоизоляции. Внутри бака установлен магниевый анод, предотвращающий накопление слоя твердых солей (в комплекте имеется 3 запасных анода). Возможна установка ТЭН и дополнительных контрольно-измерительных приборов. Страна-производитель: Бельгия.

Стоимость: 168 000 руб.

Цены: итоговая таблица

Модель	Объем, л	Допустимое рабочее давление, бар	Стоимость, руб
Sunsystem PS 200, Болгария	200	3	30 000
Hajdu AQ PT 500 C, Венгрия	500	3	36 000
S-TANK AT PRESTIGE 300, Беларусь	300	6	39 000
ACV (АЦВ) LCA 750 1 CO TP, Бельгия	750	8	168 000

Схемы обвязки и подключения

Упрощенная наглядная схема (нажмите для увеличения)	Описание
	Стандартная схема подключения «пустых» буферных емкостей к твердотопливному котлу. Используется, когда в системе отопления (в обоих контурах: до бака и после) единый теплоноситель, единое допустимое рабочее давление.
	Схема аналогичная предыдущей, но предполагающая установку термостатического трехходового клапана. При таком обустройстве доступна регулировка температуры отопительных приборов, что позволяет еще более экономно расходовать накопленное в баке тепло.
	Схема подключения теплоаккумуляторов с дополнительным теплообменников. Как уже не раз упоминалось, используется в случае, когда в малом контуре предполагается использование иного теплоносителя или более высоких показателей рабочего давления.
	Схема организации горячего водоснабжения (при наличии в баке соответствующего теплообменника).
	Схема, предполагающая использование 2-х независимых друг от друга источников тепловой энергии. В примере это электрический котел. Источники подключаются в порядке убывания теплового напора (сверху-вниз). В примере сначала идет основной источник – твердотопливный котел, ниже – вспомогательный электрокотел.

В качестве дополнительного источника тепла, например, вместо электрокотла, может использоваться трубчатый электронагреватель (ТЭН). В большинстве современных моделей уже предусмотрена его установка посредством фланцевого или муфтового крепления. Установив в соответстсвующий патрубок ТЭН можно частично заменить электрический котел или лишний раз обойтись без растопки твердотопливного котла.

Важно понимать, что это упрощенные, не полные схемы подключения. Для обеспечения контроля, учета и безопасности системы, на подаче котла устанавливается группа безопасности. Кроме того, важно позаботиться о работе СО в случае отключения электроснабжения, т.к. для питания циркуляционного насоса недостаточно энергии вырабатываемой термопарой энергонезависимых котлов. Отсутствие циркуляции теплоносителя и скоплении тепла в теплообменнике котла с высокой вероятностью приведет к разрыву контура и аварийному опорожнению системы, не исключено прогорание котла.

Поэтому в целях безопасности, необходимо позаботиться об обеспечении работы системы по крайней мере до полного прогорания закладки. Для этого используется генератор, мощность которого подбирается в зависимости от характеристик котла и длительности горения 1 закладки топлива.
