Основные правила установки
Схема устройства биметаллического радиатора.
Монтаж биметаллических батарей отопления требует выполнения таких основных правил:
- Расстояние от стен до радиаторов должно составлять 3-5 см.
- Расстояние между радиатором и полом должно составлять 7-20 см, а между подоконником и радиатором — 8-12 см. Это поможет улучшить конвекцию.
- Защитную пленку с радиаторов не рекомендуется снимать до завершения всех работ. В противном случае возможны повреждения эмали радиаторов. Если избежать сколов эмали не удалось, то поврежденные участки рекомендуется покрыть белой эмалью или заменить поврежденные секции.
- При закручивании соединительных элементов батарей необходимо рассчитывать прилагаемые усилия, так как при слишком сильном затягивании вы можете сорвать резьбу. Это может привести к образованию протечек, как и недостаточно крепкое соединение монтажных элементов.
Прежде чем начать монтаж каких-либо элементов системы отопления, в том числе батарей, необходимо выяснить, запущена ли в систему отопления вода и если да, то принять меры по перекрытию подачи воды.
Схема подключения радиаторов.
Порядок действий при монтаже батарей отопления следующий:
- отметьте места, в которые будут устанавливаться кронштейны;
- закрепите кронштейны на стене при помощи дюбелей или цементного раствора;
- установите батарею на кронштейнах таким образом, чтобы горизонтальные коллекторы расположились на крюках кронштейна, в результате этого кронштейны будут находиться между секциями радиатора;
- соедините батарею с подводящими элементами системы отопления, которые заканчиваются вентилем, краном или термостатом.
Отопительные батареи при монтаже не допускают таких действий:
- расположение секций не вертикально;
- расположение радиаторов относительно стены, пола и подоконника на расстоянии, не соответствующем требованиям.
http:
Правильная установка биметаллических радиаторов требует ответственного подхода, который обеспечит правильную работу всей системы отопления. Поэтому подойдите ответственно к выполнению данных работ.
Монтаж пробок для обвязки радиатора
Примеры установки радиаторов.
Как правило, на батареях отопления имеется 4 открытых входа (по два на сторону). А все потому, что подключение батарей отопления в квартире возможно несколькими способами:
- односторонним;
- перекрестным;
- однотрубным;
- нижним.
От способа зависит количество входов, закрывающихся глухими или проходными пробками с резьбой на 0,5 или 0,75 дюйма. Установка пробок и запорной арматуры называют «паковкой» соединений на резьбе. Обвязка радиаторов отопления, устанавливаемых в квартире, — один из наиболее ответственных процессов, ведь чаще всего течи появляются на резьбовых соединениях.
Обычно монтаж батарей в квартире производят при помощи одностороннего типа подключения. Вверху с правого или левого бока производится подача, а внизу на той же стороне располагается обратный выход. Верх противоположной стороны отопительного прибора оснащается краном Маевского. Он нужен для того, чтобы сбрасывать воздух. Последний нижний вход блокируется заглушкой.
http:
https://youtube.com/watch?v=3BaaUUG4JZE
В случае, если для подводки воды применена труба Ø20 мм, то используется пробка с проходом на 0,5 дюйма, если труба Ø 25 мм — пробка 0,75 дюйма.
Важно! Пробки закручиваются в батарею с ощутимым усилием без использования всевозможных обмоток. Поверхность, с которой будет соприкасаться вкручиваемая прокладка, должна зачищаться от краски, ржавчины или окалины
Сборка биметаллических радиаторов
Схема биметаллического радиатора.
Прежде чем монтировать биметаллический радиатор отопления, его необходимо собрать. Для этого вам потребуются следующие материалы и инструменты:
- ;
- пакля;
- паста Unipak;
- фум-лента;
- радиаторные краны;
- кронштейны;
- дюбели;
- электродрель;
- гаечные ключи;
- карандаш.
От радиаторного крана нужно открутить деталь с резьбовым соединением, на резьбу наматывается подмотка. Для этих целей лучше всего применять паклю в сочетании со специальной пастой Unipak, выдерживающей высокие температуры. Паста помогает достичь высокой герметичности резьбовых соединений биметаллических радиаторов. Вместо пакли с пастой можно использовать фум-ленту или паклю с краской.
Прежде чем намотать паклю, нужно нанести на резьбовую часть детали пасту или краску, равномерно распределяя ее по всей резьбе. После этого берут заранее подготовленный пучок пакли и наматывают ее по ходу резьбы. Далее на обмотанную деталь надевают накидную гайку крана и вкручивают в пробку биметаллических радиаторов. Сначала можно закрутить руками, а потом с помощью гаечного ключа. Таким же образом вкручиваются в остальные пробки кран Маевского и заглушки.
На пробки биметаллических радиаторов можно установить специальные резиновые прокладки, которые можно купить отдельно. Другим, более надежным вариантом является намотка из пакли со специальной пастой. После этого закручивают пробки в радиатор
Необходимо обратить внимание, что две пробки имеют левую резьбу, а две — правую
На накидных гайках радиаторных кранов имеются кольцевые уплотнения, поэтому на них намотка не требуется. Данное кольцевое уплотнение ляжет в фаску, имеющуюся на резьбе кранов, соединение в этом случае получится плотным.
Когда пробки в батареи будут вкручены, прикручивают радиаторные краны. Теперь можно приступать к пайке труб-отводок одной стороной к радиаторному крану, второй — к тройнику
Здесь следует обратить внимание на длину труб-отводок, учитывая расстояние от пола и то, что часть трубы уйдет во внутренний диаметр соединяемой детали
Чтобы сделать все правильно, можно расположить кран и трубу на ровной поверхности и сделать отметки карандашом на всех деталях. Во время пайки необходимо проследить, чтобы все карандашные отметки совпадали.
Следующим действием будет прикручивание радиаторных кранов непосредственно к радиатору. Это нужно для определения расстояния до обводного участка подающей трубы в однотрубной системе отопления. После этого осуществляется непосредственное крепление биметаллических радиаторов на кронштейны и проверка их по уровню. Все радиаторы после сборки монтируются аналогичным образом. После этого они завязываются с котлом и друг с другом при помощи трубопровода. Сборка и может считаться завершенной. Основным условием при таких работах является точность разметок. Радиатор должен быть установлен аккуратно, соединения не должны иметь перекосов.

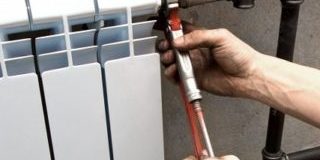

Установка кранов для батарей отопления
После вкручивания проходных пробок можно приступать к монтажу запорной и регулирующей арматуры. Для этого можно использовать шаровые или радиаторные краны с возможностью ручной или автоматической регулировки потока.
Краны для радиаторов имеют несколько конструкций, но самыми удобными в плане монтажа являются краны с накидными гайками (американки). Оборудовав радиатор таким краном, можно быстро произвести перекрытие потока теплоносителя, затем раскрутить соединение и демонтировать батарею, не останавливая работы всей системы. Самым главным является то, что американку можно использовать неоднократно, и это не зависит с резиновой она прокладкой или паронитовой, либо герметичность соединений достигается при помощи конусообразных деталей из металла.
От того, откуда происходит подводка питающих труб (из откосов ниши или стены), зависит использование угловых или прямых кранов, оснащенных накидными гайками.
http:
Для того, чтобы закрутить такой тип соединения как американка, понадобится специальный ключ, вставляющийся в патрубок с гайкой. Сечения могут быть разнообразны. Лучше всего, если нужен шестигранный ключ, требуется лишь правильно определить размер. Ситуация осложняется, если внутри американки два выступа. В этом случае для качественной сцепки придется подбирать профиль подходящего размера. Лучше всего изготовить ключ в форме буквы «Г» с квадратным сечением самостоятельно. Его рабочая область должна слегка сужаться к основанию. Это позволит работать со всеми типами американок.
Место соединения патрубка и пробки нужно герметизировать при помощи подмотки. Сантехники часто применяют для этих целей пряди льна и паковочную пасту UNIPAK. ФУМ-ленту можно применять только для резьб высокого качества, у которых нет острых углов и имеется специальная насечка, препятствующая перекручиванию герметизирующих материалов.
Для проверки на совместимость двух деталей с резьбой необходимо предварительно соединить их без пакли. Необходимое количество пакли зависит от плотности собирания соединения. Чересчур сильная подмотка может способствовать деформации или появлению трещин на поверхности деталей. Недостаточный слой может быть причиной протечек.
http:
Герметизирующий материал наматывается противоположно направлению резьбы. Из отдельных волокон льна собирают тонкую веревку и обматывают ею патрубок от наружного края. Каждый виток должен зажимать предыдущий, препятствуя прокручиванию. После того, как вся резьба заполнится подмоткой, ее обмазывают пастой и вкручивают на место.
Подготовка к монтажу
Схема подключения алюминиевых радиаторов.
Перед тем как приступить к установке биметаллических радиаторов, необходимо определиться с их расположением, другими словами, составить схему системы отопления, а также продумать, какие дополнительные действия вам, возможно, придется осуществить. Например, вам может потребоваться установка или замена кранов, замена труб. В таком случае вам следует заранее запастись всеми комплектующими и инструментами.
Из инструментов вам может потребоваться:
- радиаторный ключ;
- резак для труб;
- разводной ключ;
- газовый ключ;
- комплект для сварки.
Диагональная схема подключения радиатора.
потребует также дополнительных деталей, точный перечень которых вы можете узнать в точке продажи радиаторов.
Примерный список этих материалов выглядит так:
- соединительные муфты (ровные и изогнутые);
- крепежи для радиаторов;
- лен.
Для биметаллических радиаторов наиболее оптимальным считается диагональный монтаж.
Какие фитинги могут потребоваться для сборки батарей
Схема установки чугунной батареи.
Если система отопления однотрубная, то понадобятся тройники следующих диаметров: для подводящей основной трубы, например, 25 мм, для отводящей к радиатору и обходной трубы по 20 мм. Если основная подающая труба имеет диаметр 35 мм, то трубы будут иметь диаметры 32-25-25.
На каждый радиатор отопления потребуется по два таких тройника. В продаже имеются как полипропиленовые радиаторные краны, так и металлические, которые стоят несколько дороже. Надежность и долговечность кранов зависит от качества теплоносителя. На каждый радиатор нужно по два таких крана.
Если стены построены из недостаточно твердого материала, необходимо использовать специальные кронштейны. После того как все необходимые материалы будут куплены, можно приступать к сборке и .
Перед тем как начнется сборка и монтаж биметаллических или чугунных батарей, необходимо сделать разметку того места, где они будут висеть. Для этого на стене делают отметки карандашом в местах крепления кронштейнов. Разметку необходимо производить по уровню. Кроме того, следует учитывать, что кронштейны необходимо крепить так, чтобы они располагались в промежутке между секциями батарей.
Производя разметку, необходимо учитывать и высоту радиаторов от подоконника и пола. Чтобы не сделать ошибок, радиаторы отопления прикладывают к стенам и наносят отметку таким образом, чтобы кронштейны после крепления оказались между секциями батареи.
После нанесения разметки на стены сверлят отверстия соответствующего диаметра. Диаметр отверстия должен совпадать с размером дюбеля, который идет в комплекте с радиатором. Затем вставляют дюбель и вкручивают в него сам кронштейн.
Сборка чугунных радиаторов
Схема технических характеристик чугунного радиатора.
Перед монтажом чугунных радиаторов их целесообразно развинтить, подкрутить ниппели и произвести их сборку. Сборка таких батарей, как правило, выполняется вдвоем. Для этого понадобятся следующие материалы и инструменты:
- радиаторные ключи;
- краска;
- кисти;
- кронштейны;
- дюбели;
- электродрель.
Сборка чугунных радиаторов производится на верстаке с использованием двух специальных ключей, которые вставляются в ниппельные отверстия (каждый ниппель имеет и верхнее, и нижнее отверстие). Для удобства в нижнее ушко радиаторного ключа вставляют ломик. Нижний и верхний ниппели разворачиваются одновременно, чтобы радиатор не перекашивался. Необходимо помнить то, что ниппели с разных сторон батареи имеют различные по направлению резьбовые соединения.
Схема установки чугунных радиаторов.
После и развинчивания всех секций начинают их группировку. Чтобы выполнить группировку двух секций, сначала захватывают ниппелями несколько резьбовых нитей на каждой стороне. После этого завинчивают оба ниппеля одновременно. Таким же образом можно с любым необходимым количеством секций.
Собранную батарею в дальнейшем подвергают опрессовке. В случае обнаружения протечек воды ниппели подкручивают. После сборки целесообразно окрасить радиатор. Прежде чем , нужно установить для нее крепление. В доме с деревянными стенами батареи устанавливаются на подставки, располагающиеся прямо на полу, а на стену монтируются поддерживающие приспособления. При покупке радиатора нужно проверить соответствие крепления типу вашей стены, на которой будут монтироваться отопительные устройства.
При установке батареи нужно проследить, чтобы ее центр совпал с центром окна. Верхняя часть радиатора должна находиться на расстоянии 5 см от подоконника, нижняя не доходить до пола не менее, чем 6 см. Радиатор необходимо приложить к стене, соблюдая все данные параметры, и произвести разметку мест крепления таким образом, чтобы на каждый м отопительных устройств приходилось по одному кронштейну. Все отопительные приборы, монтируемые в одной комнате, должны находиться на одинаковом уровне. Кронштейны обычно устанавливают на глубину не менее 12 см и замуровывают цементным раствором.
После того как батарея будет подвешена на крепление, ее подсоединяют к системе отопления. Для этого нужно вывернуть заглушки, подключить вентиль и монтировать радиатор при помощи сгонов.
Содержание
Современный рынок предлагает 4 вида радиаторов: чугунные, алюминиевые, стальные и биметаллические. Такие батареи долговечны, у них хорошая теплоотдача и привлекательный дизайн. Когда выбираете модель, учитывайте размеры биметаллических радиаторов, их энергоемкость и количество. Но, обо всем подробней.
Устройство
Каждый из видов радиаторов обладает своими достоинствами. Чугунный радиатор долговечный, долго удерживает тепло, но имеет не очень привлекательный вид. Алюминиевый выглядит эстетично, имеет высокий уровень теплоотдачи, но недолговечен. Стальная батарея долговечна, но не хуже, чем предыдущие модели удерживает тепло и требует дополнительного декора, если используется в жилом помещении.
Среди разных видов батарей биметаллические радиаторы обладают несравненными преимуществами. Они созданы из стали и алюминия. От стали они получили прочность и надежность, от алюминия – привлекательный внешний вид. За счет гармоничного сочетания качеств обоих металлов, биметаллическая батарея может долгое время сохранять тепло.
Особенности конструкции
Вода содержит большое количество примесей. Контактируя с алюминием, они вызывают коррозию. За несколько лет использования эти процессы приведут к протеканию прибора.
Особенность конструкции этих радиаторов заключается в наличии внутреннего сердечника из нержавеющей стали, который снаружи окружен алюминиевым сплавом. Так вода не контактирует с алюминием, что значительно продлевает срок службы системы.
Есть два варианта изготовления:
- Псевдобиметалл. В этом случае стальная сердцевина расположена только внутри вертикальных каналов. Так алюминий защищен не полностью, а лишь в наиболее слабых местах. Эти модели дешевле, их стандартный срок службы составляет до 10 лет, если они используются в системах с высоким давлением воды (например, в городских квартирах).
- Биметалл. Обладает цельным внутренним корпусом из стали, который поверх заливается алюминиевым сплавом под давлением. Здесь алюминий защищен со всех сторон. Это более дорогие модели и срок их службы при аналогичных условиях эксплуатации составляет до 30 лет.
Есть разные способы соединения двух металлов. Предпочтительней, если алюминий залит поверх стали под давлением. Такая модель батареи прослужит дольше. Существует вариант, когда металлы соединяются между собой сваркой.
По техническому типу конструкции радиаторы могут быть:
- Разборными. Это значит, что с помощью радиаторного ключа можно открутить любое количество секций и прикрутить их к другому радиатору. Такой тип чаще устанавливается в частных домах с автономной системой отопления, где нет высокого давления воды.
- Неразборными. Радиатор монолитный, его нельзя раскрутить, обрезать, присоединить к другому. Отлично подойдет для использования в городской квартире, где всегда высокий уровень давления.
Размеры
Размер секций биметаллического радиатора определяется расстоянием от середины входного, до середины выходного отверстий. Сегодня изготавливают батареи с расстоянием между указанными отверстиями:
- 200 мм;
- 350 мм;
- 500 мм.
Чтобы подсчитать полные габариты биметаллических радиаторов отопления нужно к этому показателю добавить 8 сантиметров. Получаются размеры 28, 43 и 58 сантиметров.
Перед выбором нужных габаритов батарей отопления следует помнить, что от пола до низа радиатора должно быть не меньше 12 см, а от его верха до выступающей части подоконника – не меньше 10 см. Иначе не будет достаточной циркуляции воздуха, что снизит эффективность теплоотдачи прибора.
Ширина секции находится в диапазоне от 80 до 90 мм. Толщина – от 80 до 120 мм. Высота, ширина и толщина влияют на энергетическую мощность батареи.
Емкость секции
Специфическая конструкция радиаторов обуславливает их довольно низкую вместимость. Это одновременно хорошо и плохо.
Маленькая емкость не требует большого количества теплоносителя (горячей воды), а значит, экономит воду и топливо, чтобы ее подогреть. Но чем меньше теплоносителя, тем быстрее остывает радиатор. Здесь быстрого остывания не происходит, так как между водой и алюминиевой поверхностью есть еще стальная оболочка, которая долго не остывает.
Маленькая емкость способствует быстрому загрязнению, закупориванию каналов при использовании некачественной воды. Чтобы решить эту проблему в частном доме устанавливается система очистки. Минимальное требование – установка двух фильтров: тонкой и грубой очистки.
Объем одной секции зависит от ее размера:
- при расстоянии между входным и выходным отверстиями 500 мм, вместимость секции будет составлять 0,2–0,3 литра;
- при расстоянии в 350 мм вместимость составит 0,15–0,2 литра;
- расстояние в 200 мм гарантирует объем в 0,1–0,16 литра.
Расчет количества секций
Объем и количество секций определяет тепловую мощность одного радиатора. Перед совершением покупки важно произвести расчет этой мощности, чтобы найти необходимое для помещения количество секций. Для этого используется любая из двух формул:
- Общая. Когда расчет секций производится исходя из площади помещения. В среднем, на 10 м2 требуется не менее 1 кВт энергии. Для подсчета используется формула N = S × 100/Q. Где N – это количество секций для помещения, S – площадь помещения в метрах квадратных, Q – энергетическая мощность секции. Энергетическая мощность указывается производителем на упаковке или на сопутствующих документах.
-
Попробуем рассчитать количество секций на помещение 25 м2, при энергетической мощности секции 180 Вт. Получится: 25 × 100/180 = 13.88. После округления получаем 14 секций (округление необходимо производить в большую сторону). При ширине 8 сантиметров общая ширина радиатора будет составлять 112 сантиметров. В этом случае можно установить 2 радиатора каждый по 7 секций.
- Подробная. Эта формула берет в расчет объем помещения в кубических метарах (м3). В среднем, на 1 кубометр пространства необходим 41 Вт энергии. Далее используют формулу N = S × 41/Q, где N – это количество секций для помещения, V – объем помещения в метрах кубических, Q – энергетическая мощность секции.
Рассчитаем количество секций для обогрева помещения со следующими параметрами: длина 5 метров, ширина 3 метра, высота потолков 2,5 метра. Сначала необходимо найти площадь комнаты. Длину умножаем на ширину и получаем 15 м2. Получившийся показатель умножаем на высоту потолков – получаем 37,5 м3. За мощность одной секции возьмем 180 Вт, тогда 37,5 × 41/180 = 8,54. Округляем в большую сторону и получаем 9 секций.
При расположении квартиры на первом или последнем этажах, в угловой квартире, в комнате с большими окнами или в доме с толщиной стен не более 25 сантиметров, необходимо к получившемуся параметру добавлять 10%.
Рекомендации по выбору
Подведем итоги. Для осуществления правильного выбора необходимо обращать внимание на все указанные характеристики:
- Конструкция. Для городской квартиры подойдет монолитная, полностью биметаллическая батарея, которая способна выдержать давление до 15 атмосфер и более (обычно в квартирах используется давление в районе 12 атмосфер, тогда как в частном доме рекомендуется устанавливать давление всего в одну атмосферу). Автономным отопительным системам подойдут более дешевые модели, так как в них нет высокого давления.
- Размер. Если расстояние между полом и подоконником не менее 80 сантиметров, следует выбирать самую высокую модель. Иначе придется брать радиатор поменьше, так, чтобы до пола было не менее 12 см, а до подоконника не менее 10 см.
- Емкость. Одно из основных свойств – довольно узкие проходы. По возможности обеспечьте хорошее качество воды, подаваемой в систему отопления.
- Расчет секций. Перед покупкой читайте описание модели для уточнения энергетической мощности. Расчет количества секций лучше производить, используя вторую (подробную) формулу, где необходимое количество тепла определяется исходя из объема помещения. Не забывайте добавлять 10% в случае значительных теплопотерь за счет внешних факторов.
Сегодня хорошо зарекомендовали себя биметаллические батареи от итальянских производителей Fondital и Global.
Видео по теме:
Современные модели биметаллических батарей пользуются огромной популярностью среди застройщиков. Такие радиаторы устанавливают гораздо чаще по сравнению с другими отопительными приборами.
Выбор потребителей объясняется достаточно просто, дело в том, что биметаллические изделия меньше подвергаются коррозии, выдерживают высокое давление теплоносителя. Именно поэтому биметаллические батареи монтируют не только в загородных домах с открытой системой отопления, но и в многоквартирных зданиях. В нашей статье ознакомимся с нюансами подключения таких радиаторов.
Рассматриваемые отопительные приборы могут иметь различные габаритные размеры. Так высота и глубина радиаторов будут зависеть от размеров отдельно взятой секции, а ширина от количества секций в батарее.
Размеры биметаллических батарей
Высота прибора изменяется пропорционально увеличению расстояния между горизонтальными каналами. Стандартными параметрами высоты считается 20,35 и 50 сантиметров.
Габариты биметаллических батарей зависят и от производителя. Давайте рассмотрим самые популярные размеры отопительных приборов в соотношении (высота*глубина* ширина в сантиметрах):
- Итальянская компания «Глобал» модель style 350 – 42,5*8*8 см, и style 500 – 40*8*7,7 см;
- Немецкие батареи Тenrad марка изделия Тenrad 350 – 40*8*7,7 см, и 500 – 55*8*7,7 см;
- Украинские радиаторы Альтермо модель ЛРБ 500 – 57,5*8,2*8 см и РИО 500 – 57*8,2*8 см;
- Продукция китайского производителя модель Grandini 350 – 43*8*8,2 см и 500 58*8*8 см.
Многие производители указывают межосевое расстояние в марке модели, монтажная высота будет зависеть от спецификации прибора. Ширина батареи зависит от числа секций. Для моделей с 6 секциями 48 сантиметров, с 10 секциями – 80 сантиметров.
Виды биметаллических батарей
Как можно понять из названия биметалл представляет собой материал из двух различных металлов. Чаще всего в качестве сырьевых компонентов выступает алюминий и сталь, хотя на строительном рынке присутствуют модели, в которых алюминий удачно совмещается с медью. Следует заметить, что стоимость подобных изделий считается одной из самых высоких, но цена отопительных приборов быстро окупается за счёт высокой теплоотдачи.
Кроме классической стали сердечник батарей может изготавливаться из нержавейки. Такие приборы предназначены для эксплуатации в отопительных системах с повышенным уровнем рН и возможными скачками давления. Стоимость изделий из нержавейки на уровне с медными отопительными приборами. Этот металл обладает хорошим запасом прочности, поэтому подобные батареи используются в многоквартирных жилых зданиях с повышенной этажностью (более 16 этажей).
Биметаллические радиаторы могут быть полными или частичными. В первом случае в батарее отопления устанавливается монолитный стальной сердечник. Здесь алюминий не контактирует с теплоносителем. Во втором случае основные каналы изготовлены из алюминия, металлические трубки монтируют в вертикальные каналы изделия.
Сколько секций устанавливать в помещении?
Рассматриваемые приборы могут иметь различное количество секций, поэтому батареи нужно подбирать под конкретную площадь помещения.
Существуют общепринятые нормы, по которым для обогрева каждых 10 квадратных метров жилого помещения понадобится 1 киловатт тепловой энергии.
В зависимости от производителя и температуры теплоносителя одна секция радиатора может вырабатывать от 150 до 190 ватт энергии. Для нормального обогрева помещения с такой же площадью в 10 м2 понадобится батарея с 7 секциями.
Подключение биметаллической батареи
Для подключения радиатора к системе отопления необходимо подготовить следующий инструмент и детали:
- клапан для выпуска воздуха;
- переходники – 2 шт.;
- кронштейны для фиксации радиатора на стене;
- переходник под кран Маевского;
- прокладки и заглушка.
На начальной стадии работ необходимо перекрыть воду и слить остатки теплоносителя. После этого проводят демонтаж старого отопительного прибора, для этого раскручивают резьбовые соединения подводящего и отводящего трубопровода.
Теперь отмечаем места установки креплений. Для этого отопительный прибор прикладываем к месту монтажа и делаем соответствующие пометки карандашом. В намеченных на стене местах при помощи перфоратора делаем отверстия и закрепляем кронштейны (3-4 штуки в зависимости от габаритных размеров радиатора).
Далее устанавливаем на батарею кран Маевского, терморегулятор и другую запорную арматуру.
На завершающей стадии работ биметаллический радиатор подключают к трубам отопления.
Расчёт биметаллической батареи
Как мы уже говорили ранее, для нормального обогрева 1м2 жилой площади понадобится не менее 100 ватт тепловой энергии. Рассмотрим конкретный пример расчёта биметаллических батарей для помещения с двумя окнами с габаритными размерами 4*6 метров. Как известно, отопительные приборы устанавливаются под окнами жилых зданий. То есть для нашей комнаты необходимо приобрести две батареи.
Путём умножения длины и ширины помещения вычисляем его площадь 6*4=24 м2. Из этого следует, что одна батарея должна обогревать половину полезной площади, то есть 12 м2 или 1,2 кВт тепловой мощности.
Учитывая тот факт, что каждая секция биметаллического радиатора выделяет 150 ватт тепла для перекрытия потребностей в 1,2 киловатта необходим отопительный прибор с 8 секциями. Проверяем 8*150= 1200 ватт или 1,2 кВт.
(Visited 219 times, 219 visits today)Поделиться:
Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.
Каких размеров выпускают батареи для отопления?
Имеют ли они стандартные значения или отличны у каждого производителя?
Размеры биметаллических радиаторов отопления
Габариты биметаллических радиаторов описываются следующими основными параметрами: монтажной высотой, глубиной и шириной.
Высота и глубина зависят от размеров секции, а ширина – от их количества.
Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.
Расстояние между вертикальными каналами – отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).
Бренд | Модель | Расстояние между вертикальными каналами, мм | Высота/Ширина/Глубина, мм |
Global (Италия) | Style 350 | 350 | 425/80/80 |
Style 500 | 500 | 575/80/80 | |
Tenrad (Германия) | Tenrad 350 | 350 | 400/80/77 |
Tenrad 500 | 500 | 550/80/77 | |
Альтермо (Украина) | Альтермо ЛРБ | 500 | 575/82/80 |
Альтермо РИО | 500 | 570/82/80 | |
Grandini (Китай) | Grandini 350 | 350 | 430/80/82 |
Grandini 500 | 500 | 580/80/80 | |
Radena (Италия) | Radena Bimetall 350 | 350 | 403/80/85 |
Radena (Италия) | Radena Bimetall 500 | 500 | 552/80/85 |
Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.
Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).
Расчет количества секций радиатора
Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.
Учитывая данное требование, используется формула для расчета количества секций:
где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.
Например, в помещение площадью 15 м2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:
N=15 м2*100/140 Вт=10,71.
Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.
Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивают на 10% в случаях расположения квартиры на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, при малой толщине стен (не более 250 мм).
Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:
где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.
Например, расчет для помещения все той же площадью 15 м2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:
N=36 м3*41/140 Вт=10,54.
Увеличение вновь осуществляется в большую сторону: необходим радиатор с 12 секциями.
Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.
При выборе размеров следует учитывать требования СНиП по монтажу батарей:
- расстояние от верхнего края до подоконника должно быть не менее 10 см;
- расстояние от нижнего края до пола должно быть 8-12 см.
Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок.
Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:
Поделиться:Содержание статьи:
Тепловой конвектор для водяного отопления поступает в продажу с монтажными отверстиями для подключения к контуру, которые идут вверху и внизу по обе стороны. Но чтобы осуществить врезку такого элемента в общую систему, нужны определенные сопутствующие фитинги. Монтажный комплект для радиатора отопления предусматривает наличие всего необходимого для этих целей. Также существуют наборы, позволяющие закрепить отопитель на несущей поверхности стены.
Виды монтажных запчастей
Фурнитуру для радиаторов подбирают исходя из способа подключения
Варианты подключения тепловых конвекторов могут быть разными:
- диагональное подсоединение;
- врезка с одной стороны;
- стыковка в нижней части по краям.
В зависимости от этого выбирают и фурнитуру. По диаметру винтового соединения последней необходимо приобретать тот или иной вариант комплекта подключения радиатора. Основное отличие между ними состоит в том, что диаметр внешней резьбы может быть выполнен на полдюйма либо три четверти.
Для фиксации подвесного конвектора на стене также есть различные крепежные наборы – скобы, штыри и уголки. Первые два вида кронштейнов применяют на стенах из кирпича, шлакоблока и аналогичных конструкциях, уголки – при установке батарей на деревянные поверхности.
Для подсоединения радиаторных батарей ½
Фитинги из латуни для радиаторов, работающих с жидкими теплоносителями
Монтажные комплекты для радиатора поступают в продажу без кронштейнов для подвешивания тепловых коллекторов. Запчастей в упаковке шесть и они рассчитаны на работу с любым типом батарей из биметалла, алюминиевых сплавов и стали, размеры которых по высоте соответствуют 0.8-0.35 метрам, а тип монтажного отверстия коллектора внизу и вверху определяется как G1” (внутренняя). Сами переходники имеют внутреннюю резьбу для подключения к вентилям размером в полдюйма.
Фитинги предназначены для работы только с жидкостным теплоносителем водой или антифризами, которые по составу не содержат компонентов, разрушительно влияющих на уплотнительные кольца. Нормальное функционирование элементов гарантировано при внутреннем давлении системы, не превышающем 16 Бар.
Внутренняя нарезка таких изделий имеет диаметр в полдюйма. Установку футорок на посадочные места необходимо осуществлять с усилием не превышающем 25 Нм, кран Маевского и пробки при монтаже затягивают с меньшей силой – 20 Нм.
Для подсоединения радиаторных батарей ¾
Полипропиленовые фитинги для радиаторов отопления
Аналогично вышеописанному радиаторному комплекту набор на внутреннюю резьбу в три четверти можно устанавливать практически на все типы тепловых конвекторов, работающих на жидкости, предъявляемые технические требования к монтажу у них одинаковы. В упаковке находится шесть монтажных аксессуаров и ключ для крана Маевского.
Переходники, клапан сброса воздуха и пробка изготовлены из латуни, покрытой напылением никеля и полипропилена. Все элементы, внешней нарезки запчастей имеют силиконовые уплотнители для быстрого монтажа, сами футорки герметично вкручивают в батареи при помощи фум ленты или специальных герметиков, выдерживающих температуры до 100 градусов по Цельсию. Каждая резьбовая вставка снабжена шестигранником для удобного вкручивания накидным или разводным ключом.
При использовании льняной нитки в качестве уплотнителя важно не переборщить с ее слоем, иначе это может привести к разрушению корпуса аксессуара.
Что входит в монтажкомплект
Монтажный комплект для радиаторов
Обычно стандартный комплект для подключения радиатора предусматривает следующий перечень элементов:
- футорка (переходник) левая с уплотнительным кольцом – 2 шт;
- футорка правая с уплотнительным кольцом – 2 шт;
- заглушка для переходника самоуплотняющейся конструкции;
- кран Маевского с силиконовой прокладкой;
- специальный ключ спускника воздуха.
Более универсальный комплект для монтажа радиатора может включать в себя кронштейны для фиксации посадочных мест корпуса на стену. Эти крепежи бывают разными в соответствии с типом конвектора, используемого в отоплении.
Футорка
Футорка и заглушка для перехода с большого диаметра трубы к малому
Фитинг, который имеет резьбу внутри и снаружи короткого отрезка трубы, по форме напоминающего обыкновенный болт. Эта деталь участвует в соединении запорной арматуры и различных труб, когда нужно сделать переход от большего диаметра к меньшему или наоборот, а также для адаптации отопителя со стандартной трубной арматурой. Сантехнические переходники изготавливают из бронзы и ее сплавов.
В некоторых случаях при разрушении винтовой нарезки в стальном отверстии ее высверливают и в это место устанавливают латунный фитинг. Это позволяет продлить срок службы водяного оборудования.
Воздухоотводчик Маевского
Кран оригинальной конструкции, устанавливаемый сбоку в верхней точке жидкостного теплового конвектора с целью выведения из него воздуха. Устройство имеет латунное основание с нарезкой для монтажа и тонким отверстием посередине. Снаружи имеется регулируемый игольчатый клапан со шлицем и головкой шестигранной формы под ключ, а также изготовленный из капрона или полипропилена элемент с боковым каналом для отвода воздуха. На резьбе воздухоотводчика стоит уплотнительное кольцо.
Краны Маевского открывают вручную каждый раз после наполнения системы водой либо ее подкачки.
Заглушка
Расширенный комплект деталей, включающий настенные крепежи
Эта деталь имеет наружную резьбу на ½ или ¾ и чаще изготовлена из латуни. Лицевая часть заглушки из комплектующих для радиаторов отопления может быть покрыта эмалью белого цвета. Она имеет форму шестигранника для удобного ввинчивания в отверстие футорки. На резьбе возле выступающей юбочки установлено силиконовое кольцо, предотвращающее просачивание воды из отопителя наружу через щель между стенками запчасти и корпуса.
Кронштейны для крепежа
В монтажном наборе можно встретить кронштейны для чугунных агрегатов. Это стальные штыри с елочкой, рабочая часть которых имеет небольшой изгиб для удержания отопителя. В дополнение к ним идут пластиковые дюбели, куда и вкручивается хвостовик штыря. Алюминиевые и биметаллические конвекторы тоже допустимо фиксировать таким крепежом.
В случае железобетонной стены, трудно поддающейся сверлению на большую глубину, целесообразнее приобретать тип кронштейнов в виде крючков, которые фиксируют к стене в четырех точках.
Удобство приобретения комплектующих для отопления
Комплекты дают гарантию, что детали подойдут для радиатора данного типа по размеру и количеству
Есть несколько причин, по которым выгодно приобретать специализированные упаковки для установки тепловых батарей в доме:
- В монтажкомплекте есть все необходимое – это экономит время, которое нужно будет затратить на приобретение отдельных элементов.
- Упрощается ремонт и техническое обслуживание батарей – металл отопителя подвержен коррозии, и если будет необходимость выкрутить из заржавевшей резьбы кран или воздухоотводчик, установленные без переходников, это может привести к определенным сложностям.
- Все элементы компактно сложены в упаковке – такой подход позволяет установщику быстрее ориентироваться во множестве фитингов и других приспособлений и поддерживать порядок на рабочем месте.
- Любой магазин сантехники имеет в наличии несколько вариантов монтажкомплектов, что упрощает поиск необходимого. Интернет магазину проще передать детали в упаковке по дороге к пункту назначения, можно быть уверенным, что отдельные компоненты не будут утеряны.
Кроме всех этих преимуществ количество комплектов всегда должно соответствовать количеству отопителей, что сводит к минимуму возможность забыть приобрести какие-то компоненты для оборудования системы.
Что следует учитывать при выборе
Чугунные радиаторы подвешиваются на прочные штыри, которые выдерживают вес конструкции
Приобретая обычную упаковку для монтажа, следует определиться с диаметром стыковочного отверстия отопителя. Некоторые производители котельного оборудования могут давать определенные рекомендации по установке, среди которых будет указан тип набора для подключения кранов. На такие рекомендации следует обращать внимание во избежание повреждения тепловых конвекторов. Большую надежность представляют фитинги, выпускаемые известными производителями.
Если выбор падает на универсальный набор, в котором имеется еще и крепеж, стоит учитывать, что под тяжелые чугунные радиаторы следует брать специальные длинные стальные штыри для возможности заглубления их в толщу стены, под легкие модели обогревателей достаточно кронштейнов, прикручиваемых шурупами.
Не имеет значения, какой агрегат устанавливается в тепловой контур – алюминиевый или биметаллический – они не адаптированы под обычную сантехническую арматуру ввиду того, что с правой стороны, если смотреть на лицевую панель, у них имеются отверстия с правой резьбой, а с левой стороны, соответственно, идет левая нарезка. Левосторонние футорки и решают вопрос, позволяя уже к ним подключить клапаны, вентили и заглушки.
Покупая набор, необходимо внимательно проверить направление витков отверстия на фитингах, попарно оно должно быть разным.
Используемые источники:
- https://vse-otoplenie.ru/rezba-na-radiatorah-otoplenia
- https://profiteplo.com/radiatory/135-bimetallicheskie-tehnicheskie-harakteristiki.html
- https://homelifehack.ru/strojmaterialy/batarei/raschet-i-podklyuchenie-bimetallicheskix-batarej/
- http://holodine.net/dopolnitelnoe-uteplenie/radiator/type/bimetallic/razmery-bimetallicheskix-radiatorov/
- https://strojdvor.ru/otoplenie/kakie-elementy-vxodyat-v-komplektuyushhie-dlya-radiatorov-otopleniya/
