В ванной комнате полотенцесушитель устанавливается для просушивания полотенец и мелкого белья. Кроме того, он используется как элемент обогрева комнаты, для создания микроклимата, который не дает распространиться грибку и плесени. Его можно купить или сделать самостоятельно. Полотенцесушитель своими руками решается сделать человек, который знаком с многообразием их видов, материалом, что используется для его изготовления, способами установки.
Виды полотенцесушителей по принципу работы
В ванной комнате устанавливается сушка трех видов:
- водяной прибор;
- работающий от электросети;
- комбинированная модель.
Чтобы выбрать, какой сделать полотенцесушитель в ванную, нужно изучить принцип работы каждого вида.
Прибор водяного типа
Для изготовления водяного полотенцесушителя используется медь, латунь покрытая хромом, нержавейка, черная сталь, она покрывается никелем.
В приоритете использование нержавейки. Объясняется это тем, что этот материал выдерживает повышенные скачки давления воды.
Описание принципа работы водяной модели напоминает работу отопительной батареи: из главной магистрали идет подача горячей воды в радиатор. Дальше она движется по трубам конструкции сушки. В этот момент отдается тепло в комнату. В систему водоснабжения или отопления жидкость попадает по обратной трубе.
Плюсы в работе водяной модели только подтверждают правильность ее выбора:
- после установки счета по электроэнергии не возрастут, поскольку сушка не подключается к сети с электричеством;
- сама установка несложная, не требует дополнительных мер (заземления, специальных влагостойких розеток);
Самая большая проблема, с которой сталкиваются владельцы водяной конструкции, работающей от теплосети, в приостановке ее использования на неотопительный сезон.
Электрическая модель
Нагревательным элементом выступает кабель или ТЭН, которые находятся внутри радиатора. Теплоносителем выступает вода или антифриз, если внутрь вмонтирован ТЭН. Когда в трубах расположен кабель, то радиатор без жидкости. Полотенцесушитель в ванной электрического типа оснащаются терморегулятором, реостатом. Эти устройства для регулировки температурного режима внутри конструкции.
Крепятся такие модели либо на стену, либо при помощи ножек устанавливаются на пол. Для изготовления применяется разный материал, но лучшим признана нержавеющая сталь с покрытием из хрома.
Читайте также: Почему капает вода из предохранительного клапана водонагревателя: устранение неисправностей
Сушка работает от электроэнергии, которая поступает на нагревательный элемент. Теплоносителем выступает жидкость внутри труб. ТЭНами она подогревается до 60 оС,70 оС. Удерживается уровень подогрева при помощи ТЭНов, или с помощью дополнительных приборов, о которых говорилось выше.
Выбирается электрическая модель, чтобы не зависеть от места установки, поскольку нет привязки к трубопроводу с подачей горячей воды или к системе отопления. Пользоваться сушкой можно не постоянно, а по необходимости. Полная отстраненность от отопительного сезона. Приборы регулировки позволяют экономить электроэнергию. Монтаж электромодели проводится с соблюдением условий безопасности: на стену устанавливаются влагозащитные розетки, выдерживается расстояние (50 см) от источника воды.
Комбинированная сушилка
Теплоносителем выступает горячая вода, которая поступает с центрального отопления, а подогрев горячей воды осуществляется ТЭНами, работающими от электричества – так можно описать комбинированную модель полотенцесушителя. Поскольку она функционирует от теплосети и от электричества, ее можно использовать на протяжении всего календарного года. У обладателей комбинированной сушки 2 режима пользования, можно выбирать между ними. Например, зимой используется теплосеть, так экономится электричество. Недостаток таких конструкций в их высокой стоимости.
Перед тем, как сделать полотенцесушитель своими руками выполняются чертежи будущего прибора с указанием его размеров. Без расчетов мощности радиатора нельзя приступать к его изготовлению.
Трубы из металла для изготовления водяного прибора
Расчеты мощности прибора выполняются, опираясь на площадь комнаты, где будет установлен полотенцесушитель, сделанный своими руками, влажность воздуха, наличие вентиляции. Рекомендуется показатель тепловой энергии в 150 Ватт на 1 м2 комнаты.
Способность прибора обогревать нужную площадь комнаты зависит от высоты и ширины изготавливаемого устройства. Эта зависимость отражена в таблице.
Размеры прибора: высота/ширина, м | Комната в м2 |
0,5/0,4;
0,5/0,5; 0,5/0,6 |
От 4,5 до 6,0 |
0,6/0,4;
0,6/0,5; 0,6/0,6 |
От 6,0 до 8,0 |
0,8/0,4;
0,8/0,5; 0,8/0,6 |
От 7,5 до 11,0 |
1,0/0,4;
1,0/0,5; 1,0/0,6 |
От 9,5 до 14,0 |
1,2/0,4;
1,2/0,5; 1,2/0,6 |
От 11,0 до 17,0 |
Например, для комнат с самой распространенной площадью 4,5-6,0 м2 монтируется модель с размерами 0,53/0,5 метров, указанных на предварительном чертеже.
Для установки полотенцесушителя закупаются материалы:
- металлическая труба сечением 3,2/0,2 см, в длину 300 см;

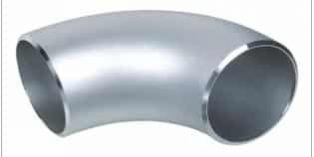

- отвод трубы углом с сечением 3,2/0,2 см – количество индивидуальное для каждой конструкции змейки;
- «американка» и втулки для нее – по 4 штуки (зависит от модели);
- крепежные элементы – 4 шт. (зависит от модели);
- под крепеж количество декоративных шайб – 4 шт.;
- шпилька М8;
- под шпильку гайка М8.
Без подбора инструментов выполнить монтаж будет сложно:
- инструмент для сварки;
- набор электродов;
- аргон;
- болгарка;
- диски по металлу;
- фетровые и для шлифовки круги;
- фломастер, рулетка.
Этапы изготовления полотенцесушителя из металлических труб
Алгоритм выполнения работ по изготовлению сушилки из металлических труб расписывается в качестве примера на модель с чертежа:
- Вымеряются трубы необходимой длины.
- Болгаркой отрезаются нужные куски.
- Отрезки труб шлифуются и полируются кругами.
- Соединяются куски труб с угловыми отводами в единую конструкцию.
- Заготовка конструкции подсоединяется к отводам.
- Сварочные швы шлифуются до тех пор, пока поверхность конструкции не становится гладкой.
- Монтируются крепежные элементы.
- Свободные концы соединяются с отводами стояка при помощи «американок».
- Проверка всех соединений и последняя отшлифовка всей поверхности.
Алгоритм работ по созданию электрической модели
В основе создания модели работающей от электричества лежит конструкция водяного прибора. Поэтому работа начинается с его приобретения. Кроме этого понадобятся:
- электрический ТЭН для прибора (мощность не меньше 110 Вт), с внешним резьбовым соединением ½ дюйма, с регулятором температуры;
- заглушки (внешняя резьба ½ дюйма) – 2 штуки;
- кран Маевского (внешняя резьба ½ дюйма) – 1 штука;
- для герметизации соединений пакля.
Электрические полотенцесушители чаще встречаются в виде модели «лесенка».
- чаще выбирается левая стойка, у которой сверху и снизу вкручиваются заглушки;
- тогда с правой стороны, внизу, в стойку вставляется электрический ТЭН;
- через верхнее открытое отверстие заполняется конструкция водой;
- после того как вода займет все свободное пространство внутри, отверстие закрывается краном Маевского;
- вставив вилку в розетку, проводится контроль выполненной работы.
Последним шагом в работе с электрическим прибором будет его крепление на стену.
Комбинированная модель и ее изготовление
Как базовая конструкция используется водяной полотенцесушитель, поэтому он покупается или изготавливается по собственному чертежу.
Для сборки потребуются материалы:
- ТЭН, мощность от 150 Вт;
- один кран Маевского;
- два водяных крана с двусторонней резьбой для внутреннего и внешнего соединения, по ½ дюйму каждая;
- ФУМ-лента или пакля;
- разводной ключ.
Изготовление комбинированной «лесенки»:
- выбирается один стояк, в него вкручиваются водяные краны сверху и снизу;
- верхнее отверстие другого стояка закрывается краном Маевского;
- в нижнее отверстие вставляется ТЭН.
Опираясь на знания о принципиальных различиях в работе каждого вида полотенцесушителя, подбирается модель, которая подходит под ваши пожелания. На подготовительном этапе внимание уделяется замерам и созданию чертежа будущей модели. В момент сборки важно провести качественно сборку конструкции и все соединения проверить на герметичность. Чтобы собрать самому полотенцесушитель, понадобится терпение и аккуратность в работе.
Большинство модель изготавливаются из нержавейки, а это требует определенных затрат. Если есть навыки в работе с сантехникой, то полотенцесушитель из полипропиленовых труб сделанный своими руками, станет экономной моделью. Для изготовления выбирается несложная конструкция с минимальным количеством соединительных мест.
Технические характеристики полипропиленовых труб
Использование материала оправдано его технической характеристикой:
- высокий показатель стойкости к истиранию;
- конструкция выдерживает и не деформируется под воздействием горячей воды. Целостность сохраняется при температуре жидкости от 120 оС до 140 оС;
- материал не покрывается ржавчиной;
- гладкая поверхность не позволяет скапливаться частицам мусора внутри труб;
Плохая переносимость материала морозов не учитывается при его использовании для изготовления сушилки.
Полипропиленовая труба прослужит полвека, если давление будет до 6 атмосфер, температура – 75 оС.
Если сравнивать змеевик из металла и полипропилена, то последний проиграет в показателях температуры на поверхности трубы. У него теплопроводность на 2 единицы ниже металлической трубы.
Для подсоединения к водопроводной системе и центральному отоплению используется материал марки ПП80.
Конструкция из пропилена собирается без сварки. В этом плюс монтажных работ с этим материалом. С другой стороны, если нет опыта в установке компрессионных фитингов, в работе с паяльником для полипропилена, то конструкция будет протекать в местах соединений.
Необходимый размер сушилки из труб полипропилена подбирается, как и для нержавейки, по таблице с данными о площади комнаты. На чертеже можно будет подсчитать количество соединительных узлов.
Советы по эксплуатации полипропиленовой модели
Трубы нельзя гнуть, в ровном виде куски соединяются фитингами. Не рекомендуется сушить белье на длинном отрезке конструкции. Труба прогибается под весом мокрого белья.
Поскольку в конструкции не предусмотрен кран Маевского для спускания воздуха, мастера советуют в один соединительный узел, который установлен в углу, вкручивать саморез. Его ослабляют для выпускания воздуха и вкручивают назад после процедуры. Часто использовать этот метод нельзя, поскольку в этом месте может появиться течь.
Полотенцесушитель в ванной комнате, кроме своего прямого назначения, выполняет функцию отопительного прибора. Согревая помещение, он создаёт благоприятные микроклиматические условия, которые воспрепятствуют распространению сырости, плесени и грибков. Сегодня на рынке есть очень много удобных и функциональных моделей полотенцесушителей, но если вам не подошла цена или качество, то его можно сделать самому.
Разновидности полотенцесушителей
Существует три основных вида обогревателей для сушки полотенец: водяные, электрические и комбинированные. Все они имеют свои особенности, преимущества и недостатки.
Фотогалерея: варианты дизайна
- Простой дизайн в виде изогнутой трубы
- Зигзагообразный дизайн
- Лесенка
Водяные
Водяные сушилки делают из меди, алюминия, хромированной латуни, нержавеющей или чёрной стали, покрытой никелем. Это покрытие используют как защитный слой. Иногда в тех же целях применяют плазменную полировку, после обработки которой поверхность трубы становится ещё более устойчивой. Считается, что змеевик из нержавеющей стали более надёжный, поскольку выдерживает высокое давление воды.
Есть два способа подключения водяного полотенцесушителя: открытого или закрытого типа. Если в доме есть система водоснабжения или отопления открытого типа, то используют первый способ, подключая сушку непосредственно к ней. Недостаток заключается в том, что вместе с водой в трубы поступает кислород, который приводит к появлению ржавчин на внутренних частях полотенцесушителя. Таким способом нельзя подключать радиаторы, сделанные из материалов, которые подвергаются коррозии.
В этих случаях можно использовать сушки, изготовленные из полипропиленовых труб. Они не подвергаются разрушению, но и теплоотдача у таких полотенцесушителей меньшая.
Второй (закрытый) способ подключения предполагает полную герметичность системы, для такого типа подходит любой вид полотенцесушителей.
Принцип работы
Функционирование водяной сушки аналогично работе батареи отопления:
- Горячая вода попадает в радиатор из основной магистрали.
- Проходит по трубам сушки, отдавая тепло.
- Возвращается назад по обратной трубе системы отопления или водоснабжения.
Водяной полотенцесушитель
Преимущества и недостатки
Начнём с преимуществ:
- Не надо подключать к электросети, не зависит от снабжения электричества — стало быть, не нужно платить за электроэнергию.
- Простой монтаж, не надо устанавливать заземление и влагостойкие розетки.
- Безопасные, нет риска поражения электрическим током.
К недостаткам относятся:
- Прибор невозможно использовать, когда отключена горячая вода.
- В отопительный период возможно использовать, только если сушитель присоединён в стояк теплоснабжения.
- При смене дизайна ванной комнаты возникают трудности перемещения из одного места в другое.
Электрические
Заполняется маслом, водой или антифризом. Внутри может находиться кабель или электрический ТЭН. Если радиатор оборудован нагревательным ТЭНом, то в него заливают жидкость (воду, антифриз), если же по трубам проходит кабель, то жидкость не нужна. Такой агрегат бывает стационарным или поворотным. Дополнительно его оснащают терморегулятором, реостатом и таймером, которые позволяют регулировать и поддерживать нужную температуру в полотенцесушителе. Он устанавливается на стене с помощью специальных креплений или на полу.
Электрические радиаторы также делают из нержавейки, хромированной стали, алюминия или латуни. Наиболее практичными и долговечными считаются сушки, изготовленные из нержавеющей стали с хромированным или полированным покрытием, они не расслаиваются и не темнеют.
Принцип работы
- Электрическая энергия поступает на нагревательный элемент.
- Жидкость внутри радиатора нагревается до необходимой температуры 60–70 градусов.
- Температура поддерживается исходя из подобранной мощности ТЭНа или с помощью автоматики, которая относительно снятых показаний с теплоносителя контролирует включение и выключение нагревательного элемента.
Электрический полотенцесушитель
Преимущества и недостатки
Среди плюсов такого типа конструкции можно выделить:
- Устанавливается в любом месте и не зависит от развязки водопровода или теплоснабжения.
- Можно использовать по необходимости.
- Очень удобная и простая установка.
- Возможность регулировки температуры и экономии электроэнергии.
- Не зависит от сезонных особенностей использования горячей воды и отопления.
- При установке не требуется дополнительное разрешение от ЖЭКа на монтаж агрегата.
Из недостатков следует отметить следующие:
- Электрический полотенцесушитель использует большое количество энергии, потому что потребляемая мощность может быть от 150 до 700 Вт.
- Поскольку розетка в ванной комнате будет занята вилкой от электросушителя, то потребуется тройник (что не желательно) или дополнительная влагозащищенная розетка.
- В целях безопасности, электрический сушитель должен находится на расстоянии от воды или источников влаги не менее 0,5 м.
Комбинированный или электроводяной полотенцесушитель
Этот агрегат объединяет в себе лучшие качества водяного и электрического сушителя. В качестве теплоносителя можно использовать горячую воду из центрального теплоснабжения или подогревать её с помощью электрического ТЭНа.
Комбинированный полотенцесушитель работает и от электрической сети, и от системы отопления, поэтому функционирует круглый год. По затратности он также выгоднее чем электрический, поскольку за электроэнергию нужно платить только в летний период. Можно сказать, что электроводяные сушилки — это водяные приборы, которые имеют дополнительное устройство для подключения и работы от электросети.
Электроводяной полотенцесушитель
Преимущества и недостатки
Среди преимуществ отмечают:
- Отлично работает в обоих режимах.
- Всегда есть возможность выбора режима пользования. Например, летом с помощью электричества, а зимой от центрального отопления.
У комбинированных сушителей есть один существенный недостаток — поскольку этот прибор предусматривает объединение в себе двух других типов, то и себестоимость его также будет несколько выше, чем у «чистокровных» видов.
Изготовление водяного полотенцесушителя из металлических труб своими руками
Для того чтобы сделать водяной полотенцесушитель, сначала нужно снять размеры и сделать чертёж будущего агрегата. При изготовлении радиатора, следует рассчитать его мощность. На 1 кв. м. ванной комнаты должно быть 150 Ватт тепловой энергии. Также нужно учитывать:
- Размер отапливаемого помещения.
- влажность.
- вентиляцию и теплопотери.
Расчёт размера полотенцесушителя относительно отапливаемого помещения приведён в таблице:
Высота/ширина, см |
Объем обогреваемого помещения м.кв. |
50/40 | 4.5 — 6 |
50/50 | 4.5 — 6 |
50/60 | 4.5 — 6 |
60/40 | 6 — 8 |
60/50 | 6 — 8 |
60/60 | 6 — 8 |
80/40 | 7.5 — 11 |
80/50 | 7.5 — 11 |
80/60 | 7.5 — 11 |
100/40 | 9.5 — 14 |
100/50 | 9.5 — 14 |
100/60 | 9.5 — 14 |
120/40 | 11 — 17 |
120/50 | 11 — 17 |
120/60 | 11 — 17 |
Пример чертежа полотенцесушителя с исходным размером 80/57,7 см, рассчитанного на отапливаемое помещение 7,5 — 11 квадратных метров, смотрите на рисунке ниже.
Размеры водяного полотенцесушителя
Что необходимо
Материалы
- труба диаметром 32х2 мм, длиной 3 м;
- угловой отвод трубы диаметром 32х2 мм — 6 шт.;
- втулки для «американки» — 2 шт.;
- «американка» — 2 шт.;
- элементы крепления полотенцесушителя — 2 шт.;
- шайбы декоративные — 2 шт.;
- шпилька М8 —200 мм;
- гайка М8 —2 шт.
Инструменты
- Сварочный аппарат;
- Электроды (сварка аргоном);
- Баллон с аргоном;
- Болгарка;
- Отрезные диски;
- Круги шлифовальные;
- Фетровые круги;
- Рулетка;
- Маркер или фломастер.
Порядок работ
Рассмотрим изготовление полотенцесушителя из металлических труб на основании вышеизложенного чертежа в качестве примера.
- Размечаем с помощью рулетки необходимую длину труб и отмечаем маркером.
Разрезание с помощью болгарки необходимые отрезки труб
- Отрезанные заготовки с помощью шлифовальных и фетровых кругов сразу зачищаем и полируем до идеального состояния.
Обработка трубы шлифовальным кругом
- Привариваем к краям труб (длина 117,7 мм) с обеих сторон заготовленные отводы. Получится три детали, похожие на телефонную трубку.
Соединение деталей
- Согласно чертежу привариваем два отрезка труб (450 мм) к изготовленным деталям и соединяем их между собой.
Сборка полотенцесушителя
- На один конец заготовки трубы длиною 700 мм привариваем отвод, а к нему отрезок трубы (176 мм), другой конец соединяем с одним из отводов собранной конструкции. Эту же процедуру выполняем и с другим отрезком трубы длиною 700 мм.
Места приварки втулок
- Шлифуем швы с помощью шлифовальных кругов до тех пор, пока все сварочные рубцы не сравняются с остальными деталями конструкции.
- Проверяем качество соединений с помощью воды или воздуха.
- Устанавливаем элементы креплений.
Разъемное крепление для полотенцесушителя
- Проверяем и подрезаем длину свободных частей и подгоняем их под отводы стояка. Они должны идеально соединиться с помощью «американок».
- Шлифуем и полируем швы, ещё раз проверяем соединения.
Соединение полотенцесушителя из выводами
Изготовление электрического полотенцесушителя
Для изготовления такого вида радиатора нужно приобрести в магазине или на рынке готовый водяной полотенцесушитель.
Для работы также понадобятся:
- ТЭН электрический для полотенцесушителя мощностью минимум 110 Вт и внешней резьбой ½ дюйма. Желательно, чтобы у него присутствовал регулятор температуры.
- Заглушки с внешней резьбой ½ дюйма — 2 шт.(если радиатор покупной и не планируется подключение его к системе отопления).
- Один кран Маевского с внешней резьбой ½ дюйма.
- Пакля для обеспечения прочного резьбового соединения.
Порядок работ
Рассмотрим изготовление электрического радиатора на примере полотенцесушителя в виде лесенки.
- В одну из стоек сверху и снизу вкручиваем заглушки.
- В нижнее отверстие другой стойки вставляем и крепим электрический ТЭН.
- С помощью лейки наливаем воду в электросушитель доверху через оставшееся отверстие и закручиваем в него кран Маевского.
- Подключаем полотенцесушитель в розетку, проверяем нагрев и отсутствие утечек воды. Если подтекания нет, то можно смело переходить к монтажу радиатора на стену в ванной.
Изготовление электрического полотенцесушителя
Делаем комбинированную модель
Чтобы изготовить электроводяной сушитель, нужно приобрести на рынке или изготовить самостоятельно водяной радиатор.
Материалы и инструменты
- Электрический ТЭН для полотенцесушителей от 150 Вт.
- Кран Маевского — 1 шт.
- Водяные краны, имеющие с одной стороны внутреннюю резьбу ½ дюйма, а с другой — такую же наружную — 2 шт.
- Пакля или фум-лента для уплотнения резьбовых соединений.
- Разводной ключ.
Порядок работы на примере конструкции «Лесенка»
- В верхнее и нижнее отверстие одной из стоек радиатора вкручиваем водяные краны.
- В верхний выход другого стояка также с помощью пакли или фум-ленты устанавливаем кран Маевского.
- В эту же стойку, в нижний выход, вставляем и закрепляем ТЭН для полотенцесушителя.
Вертикальное подключение
Видео: установка полотенцесушителя
Как видите, изготовить полотенцесушитель не так уж и трудно. Зная, какие виды сушилок для полотенец бывают, их особенности, преимущества и недостатки, можно подобрать подходящий для своих нужд вариант. При изготовлении уделите особое внимание замерам и чертежам, а во время самого монтажа помните про герметичность и эстетичный вид.
Потратив немного времени и сил, вы получите изделие, сделанное своими руками, которое будет радовать вас надёжностью и качеством.
Полотенцесушитель в ванной необходим. Он поддерживает в помещении приятный микроклимат, сушит не только полотенца, но и воздух, препятствует появлению плесени и грибка. Но надежная конструкция из нержавеющих труб, даже самая простая, потребует определенных затрат. Для тех, кто имеет опыт сантехнических работ, несложно сделать и установить полотенцесушитель из пропилена своими руками. Самодельная сушилка обойдется дешевле, ее форму и размер можно подогнать по месту, а работать она будет не хуже готового изделия. Однако существует опасность неправильного подключения и ненадежного соединения. В случае аварии ванную зальет не холодной водой, а кипятком. Начинающим домашним мастерам без опыта работы с полипропиленовыми трубами не стоит рисковать.
Форма и материал для полотенцесушителя
Самая распространенная и надежная сушилка — змеевик из бесшовных нержавеющих труб. Более современные модели выполняют в виде лесенки, скобы и их различных модификаций. Все модели можно разделить на две большие группы:
- горизонтальные («змейка»);
- вертикальные («лестница»).
Слабое место каждого полотенцесушителя – соединительные узлы. При большом количестве сварных швов в конструкции увеличивается опасность прорыва или протечки. Поэтому самой безопасной является сушилка из цельнотянутой трубы с минимумом соединительных элементов.
Для изготовления полотенцесушителей используют:
- черный металл с наружным покрытием (хромирование);
- нержавеющую сталь;
- медь, латунь;
- полипропилен.
Рекомендуем узнать, что делать, если в ванной комнате завелись муравьи.
Читайте: как выбрать сушилку на батарею.
Рассчитывая количество перекладин и поворотов для полотенцесушителя из полипропилена, учитывайте опасность избыточных соединительных узлов. Лучше обойтись простой конструкцией с минимально необходимым количеством фитингов, чем создать громоздкую сушилку, в которой часть планок не будет греться, а соединения могут подтекать.
Теплоносители для сушилки
По принципу работы полотенцесушители делятся на:
- водяные: они монтируются к системе отопления или горячего водоснабжения (не потребуют расходов на эксплуатацию);
- электрические: не зависят от отопительного сезона и отключений горячей воды (плата за электроэнергию увеличится);
- комбинированные: работают от водоснабжения, когда есть отопление и горячая вода, а в остальное время обогреваются электрическими ТЭНами.
Проще всего монтировать полотенцесушитель на систему подачи горячей воды в ванной. Но хорошему мастеру под силу создать и электрический полотенцесушитель из полипропиленовых труб. Для этого понадобятся ТЭНы мощностью 110 Вт с внешней резьбой на полдюйма. В качестве контура можно использовать покупную водяную сушилку.
Что такое полипропилен?
Этот термопластичный полимер пропилена имеет множество преимуществ. Он не такой плотный, как полиэтилен, но при этом обладает высокой стойкостью к истиранию и термостойкостью, не подвержен коррозии. Это означает, что горячая вода не может причинить вреда полипропилену (нет ржавчины, не будет засоров). Максимальная температура, при которой материал может работать без ущерба для целостности конструкции – 120–140 градусов, а таких значений в сети ГВС или отопления не бывает. Правда, полипропиленовые трубы боятся мороза, но для полотенцесушителя это непринципиально.
Важно! Расчетный срок службы полипропиленовых труб при давлении до шести атмосфер и температуре не выше 75 градусов – 50 лет.
Недостатком полипропилена можно считать относительно низкую теплопроводность. При одинаковых исходных данных разница температур на поверхности металлической трубы (окрашенной) и полипропиленовой составляет 8–10 % (4–6 градусов). То есть полипропилен будет работать хуже, чем обычный металлический змеевик, но ненамного.
Несомненным достоинством полипропилена является простота в монтаже, надежность и долговечность. Для горячего и холодного водоснабжения используют полипропилен марки ПП80, он способен долгое время выдерживать высокие температуры и скачки давления в системе.
Слабым местом любой конструкции из полипропилена являются фитинги (соединительные узлы). Они позволяют легко монтировать любую конфигурацию труб без применения сварки. Но при этом любое нарушение правил установки компрессионных фитингов или отсутствие опыта работы со специальным паяльником для полипропилена может повлечь за собой аварийную ситуацию.
С чего начинать
В многоквартирном доме рабочее давление в системе горячего водоснабжения достигает 8–10 атмосфер (в домах старой застройки 5–7 атм.), при пиковой нагрузке оно может повышаться до 12 атм. Для полипропиленовых труб кратковременная нагрузка не представляет опасности, но перед установкой сушилки желательно уточнить параметры коммуникаций в вашем доме.
Важно! При слишком высокой температуре воды в системе ГВС и частых перепадах давления в трубах установка полипропиленового полотенцесушителя, тем более сделанного своими руками, не рекомендуется.
Для того чтобы полотенцесушитель успешно обогревал ванную комнату, следует подбирать его размеры в зависимости от площади помещения.
Оптимальный диаметр змеевика из полипропилена — 20–25 мм. Важно, чтобы он совпадал с посадочными местами существующей разводки.
После выбора размеров полотенцесушителя и диаметра трубы необходимо начертить схему конструкции. Она поможет определить требуемую длину трубы и количество соединительных узлов.
Важно! Полипропиленовые трубы нельзя гнуть, прямые участки соединяются фитингами. Все это значительно повлияет на конечный вид полотенцесушителя.
Под весом мокрого белья длинный отрезок может прогибаться. Избежать этого поможет армированный полипропилен (в стенке трубы есть слой алюминия или стекловолокна). Но даже в этом случае слишком длинный полотенцесушитель под действием тепла и веса белья может изменить свою геометрию.
Как подключать сушилку
Есть различные варианты подключения полотенцесушителей из полипропиленовых труб:
- боковое или диагональное соединение с подачей теплоносителя сверху основано на естественной циркуляции (диаметры должны полностью совпадать, сужение в стыковочных узлах нарушит нормальную работу);
- нижнее с подводом горячей воды в нижней части совмещает естественную и принудительную циркуляцию (работает менее эффективно и требует установки крана Маевского для спуска воздушных пробок).
Верхний отвод полотенцесушителя должен располагаться ниже точки подключения, а нижний – выше точки выпуска. Подводящая труба должна располагаться под небольшим уклоном (3–30 мм на метр). Нужны шаровые запорные устройства на три четверти дюйма, а максимальное удаление от стояка не может превышать 4,5 метра.
Важно! Если схема подключения сушилки меняется, нужно оформить разрешительные документы (новый проект, согласование с жил конторой). На это может уйти довольно много времени.
Важные подробности установки полотенцесушителя
К сожалению, на полотенцесушители из пропилена редко устанавливают кран Маевского (система для выпуска воздуха). Поэтому при первом заполнении водой внутри может появиться воздушная пробка. Чаще всего воздух скапливается в угловых стыковочных узлах. Домашние мастера нашли выход: в угловой соединительный узел вкручивается саморез, который немного ослабляют, если нужно спустить воздух, а затем снова затягивают. Решение оригинальное, но довольно опасное. Со временем в этом месте может появиться протечка, а при скачках давления есть опасность порыва.
Советуем узнать, чем лучше чистить душевую кабину.
Читайте: какие преимущества имеет проточный водонагреватель.
Узнайте, чем отстирать шторку в ванне от плесени и грибка.
Между отводами полотенцесушителя рекомендуется устанавливать байпас – перемычку, благодаря которой ко всему оборудованию подходит вода одинаковой температуры (за счет разделения входящего потока). На перемычке и на участке трубы до нее нельзя устанавливать запорный кран, это замедлит циркуляцию и уменьшит напор воды у соседей. Запорную аппаратуру устанавливают на выходе и входе сушилки.
В зависимости от диаметра, расстояние от стены до змеевика колеблется от 3,5 до 4 см (диаметр 2,5 см) до 5–7 см (больше 2,5 см).
Полипропилен, особенно его армированная модификация, хорошо подходит для работы с горячей водой. Его можно использовать для систем отопления и ГВС. В продаже есть готовые полотенцесушители из полипропилена. Опытный мастер знает все подводные камни их установки и сборки. Если у вас нет практики работы с трубами из полипропилена и недостаточно знаний в области сантехники, опасно самостоятельно изготавливать и устанавливать конструкцию. В лучшем случае вы получите неработающую сушилку, в худшем – зальете горячей водой свою ванную и затопите соседей.
Полотенцесушитель уменьшает влажность в ванной, отлично сушит нательное белье и подогревает халаты и полотенца, делая гигиенические процедуры еще более комфортными. Поэтому отсутствие такого оборудования приводит к существенному снижению комфорта пребывания в доме. И в этой статье мы расскажем вам о самостоятельном изготовлении водяных и электрических полотенцесушителей, а равно и о процессе монтажа или переноса такого оборудования на другую плоскость.
1 Как устроен полотенцесушитель и какой теплогенератор лучше?</span></h2>
В конструкции такой сушки нет ничего сложно. В ее основе лежит металлическая или полимерная труба, изогнутая «змейкой» или более причудливым способом. В трубе находится теплоноситель, который разогревается от внутреннего или внешнего теплового генератора. Поэтому изготовление полотенцесушителя заключается лишь в сборке «змейки» или «лесенки» из трубопроводной арматуры любого типа, и выполнить эту работу своими руками может любой домашний мастер.
Собрать конструкцию из металлических или полимерных труб несложно
Однако в этом деле есть один нюанс. Для изготовления сушки нужно не только собрать «змейку», но и подключить ее к источнику тепла. А в качестве теплового генератора для полотенцесушителя принято использовать либо котел системы отопления или горячего водоснабжения, либо электрический ТЭН (трубчатый нагревательный элемент), встраиваемый в трубу. При этом нужно помнить, что в первом случае сушка будет работать только при условии непрерывной циркуляции теплоносителя или горячей воды по разводке системы отопления или ГВС. То есть «змейку» придется врезать в обратный или напорный контур разводки отопления или трубу подачи горячей воды. Соответственно, если нет этих контуров или по ним не циркулирует теплоноситель, то сушки полотенец у вас не будет.
У электрического варианта такого недостатка нет. Его ТЭН не требует циркуляции теплоносителя по трубе. Он просто греет залитое в «змейку» масло. Поэтому электрические сушки можно монтировать в любом помещении. И далее по тексту мы рассмотрим процесс самостоятельного изготовления полотенцесушителя именно на примере эклектического варианта.
Рекомендуем
2 Собираем электрическую сушку по алгоритму</span></h2>
Для сборки электрической сушки нам понадобятся следующие детали:
- готовый полотенцесушитель «лесенка» или 4 метра трубы и 8 тройников на ½ дюйма;
- кран Маевского;
- ТЭН для полотенцесушителей;
- заглушка с внешней резьбой на ½ дюйма;
- шаровой вентиль.
Кроме того, если отказаться от готовой «лесенки», то вам понадобятся еще и четыре муфты с внутренней резьбой по ½ дюйма. Чтобы сделать электрический полотенцесушитель на базе готовой лесенки своими руками, нужно поступать следующим образом:
- берем металлоконструкцию (лесенку) и располагаем ее вертикально;
- в нижние отводы вкручиваем ТЭН и первую заглушку, используя в качестве уплотнителя ФУМ или паклю на силиконе;
- на верхний отвод над ТЭН накручиваем кран Маевского;
- на верхний отвод над заглушкой накручиваем шаровой вентиль;
- подключаем вентиль к водопроводу (временно), пускаем воду в «лесенку» и открываем кран Маевского;
- после слива воды из крана перекрываем вентиль (на этот момент «лесенка» уже заполнится) и отключаем его от водопровода.
Теперь готовую конструкцию можно повесить на стену, используя штатные крепления для полотнецесушителей. А контакты с ТЭН – вывести на отдельное УЗО с чувствительностью не выше 10 мА. Если у вас нет готовой «лесенки», то основу для сушки можно собрать самостоятельно. Для этого нужно взять две метровые трубы (вертикальные стойки) и четыре 50-сантиметровых отрезка такой же арматуры. Далее вы делите метровые отрезки на восемь частей длиной 25 см и собираете их в стойки, используя 8 тройников (по четыре на каждой вертикальной трубе). Боковые отводы тройников должны смотреть в одну сторону.
Полотенцесушитель из полипропилена — самый надежный и недорогой вариант
В финале вы монтируете в боковые отводы 50-сантиметровые трубы, получая «лесенку» с шагом «ступеней» 25 см. И для завершения сборки вам остается только установить на свободные торцы вертикальных участков муфты с внутренней резьбой. Такую конструкцию можно собрать из металла, металлопластика или полимерных труб. Причем самым надежным и дешевым вариантом является полотенцесушитель из полипропилена – этот пластик можно монтировать на диффузионную сварку (пайку), получая соединения высокой прочности при минимальных трудовых и финансовых затратах.
Цанговые фитинги металлопластикового варианта не дадут той надежности соединений, а металлоконструкция потребует дорогой сборки. Сами трубы стоят недешево, а для сборки герметичного контура нужен еще и опытный сварщик (котельщик).
3 Как сделать циркуляционный вариант за 5 шагов</span></h2>
Для этого нам понадобится обустроить врезку в контур ГВС или одну из линий разводки системы отопления. Причем лучше всего это делать, не разрывая трубы, а врезая в них тройники, располагающиеся на нужном расстоянии. Если разводка системы в вашем жилище выполнена из металлопластиковых или полипропиленовых труб, то для обустройства точки врезки можно использовать специальные муфты со встроенной сверлильной коронкой. Такая муфта состоит из двух частей, обхватывающих трубу сверху и снизу, а в боковой отвод этого фитинга встроено сверло, которым можно прорезать мягкий пластик. В итоге для обустройства точки врезки вам не придется сливать воду из разводки или контура ГВС.
С металлическими трубами дело обстоит сложнее. Тут нужно перекрыть подачу теплоносителя или горячей воды, пропалить резаком дыру в трубе и вварить в это место штуцер с внешней резьбой, повторив все действия и на другом участке трубопровода. А перед пуском воды на эти штуцеры обязательно навинчивают шаровые вентили, перекрывающие подачу теплоносителя в контур полотенцесушителя. После обустройства точек ввода в разводку с горячей водой можно приступать к сборке контура сушки. Для этого лучше использовать либо металлические трубы из нержавейки, либо полимерную арматуру. И поскольку пример монтажа «лесенки» из PP-арматуры был рассмотрен выше по тексту, то далее мы разберем процесс сборки «змейки» из стальных труб.
Для подключения полотенцесушителя необходимо обустроить врезку в контур ГВС
Для этого нам понадобится болгарка, сварочный аппарат, два резьбовых сгона, шесть угловых колен, три отрезка трубы длиной 20 см, два отрезка на 50 см и пара отрезков на 70 см. Ну а сам процесс сборки будет выглядеть вот так:
- 1. укладываем на сварочный стол 20-сантиметровые трубы и прихватываем точками к торцам угловые колена, формируя повороты;
- 2. берем один поворот и привариваем к его торцам две 50-сантиметровые трубы, получая U-образную конструкцию;
- 3. привариваем точками к торцам U-образной конструкции два оставшихся поворота, формируя изгибы;
- 4. привариваем не сплошным швом к свободным торцам конструкции 70-сантиметровые трубы, получая вход и выход из «змейки»;
- 5. навариваем на торцы «змейки» резьбовые сгоны, равняем всю конструкцию на столе и тщательно провариваем все швы до герметичного состояния.
В конце в трубу можно залить воду, поставив «змейку» вертикально, и оценить герметичность конструкции. Если швы не потекли, «змейку» можно монтировать не стену. Установку «змейки» выполняем с помощью стандартного крепежа, предварительно соединив ее с вентилями на трубе с теплоносителем.
4 Переставляем конструкцию на другую стену</span></h2>
Электрическая сушка переезжает на другую плоскость без каких-либо усилий. Вы отключаете ТЭН от линии, снимаете крепежи и сможете перенести полотенцесушитель куда угодно, в том числе и на другую стену. Единственное затруднение в этом случае связано с необходимостью обустройства новой линии от счетчика или распределительной коробки, которая будет питать полотенцесушитель электричеством.
В случае циркуляционного варианта перенос полотенцесушителя на другую стену требует более значительных усилий. Вам нужно нарастить отводы от разводки, используя металлическую или полимерную арматуру. Или заглушить старые и обустроить новые каналы подачи теплоносителя в контур сушки. Но если вы готовы мириться с внешним несовершенством экстерьера вашей ванны, то вместо отводов можно использовать сильфонные шланги. В этом случае вы перевешиваете полотенцесушитель на нужное место, предварительно перекрыв вентили, и соединяете его со старой врезкой сильфоном.
Фото
Полотенцесушитель является отопительным прибором и используется для сушки полотенец. Благодаря этому прибору в помещении создаются нормальные микроклиматические условия, не благоприятствующие распространению плесневых грибков. В этой статье – информация о том, как сделать полотенцесушитель своими руками и правильно его установить взамен старого.
Разновидности полотенцесушителей и рекомендации по выбору прибора ↑
Подключается полотенцесушитель к центральному отоплению, горячему водоснабжению или электричеству. Первые два вида источника тепла принципиально друг от друга не отличаются и являются наиболее распространенными. Изготавливают полотенцесушители в виде змеевика, лесенки, решетки или комбинированные. Отличаются они размерами, основным из которых является расстояние от центров подводок (от 300 до 800 мм). На это следует обращать внимание при выборе нового отопительного прибора, в противном случае придется переваривать трубы стояка.
Немаловажное значение имеет материал, из которого изготовлен радиатор. Используют для этого нержавеющую сталь, латунь (реже – медь), черную сталь с никелевым защитным покрытием. Лучшими считаются цветные металлы (латунь, медь): они более устойчивы к коррозии, а срок их службы (при толщине металла минимум 3мм) может составить 50 лет и более. Черные металлы быстро ржавеют, а нержавеющая сталь подвержена электрокоррозии. Возникает она по вине соседей, использующих трубы отопительной системы в качестве заземлителя.
Проще и надежнее приобрести и установить серийную модель известного бренда
Труба для полотенцесушителя должна быть бесшовной: шовная часто не выдерживает давления воды в системе, в результате чего в месте шва происходит протечка.
В отдельный вид стоит выделить радиаторы, работающие от электроэнергии: они незаменимы, когда на летний период в доме отключают отопление и горячую воду. Их достоинство в том, что они могут устанавливаться в любом месте ванной, если поблизости есть электрическая розетка.
Комбинированные полотенцесушители можно подключать как к источнику электроэнергии, так и к стояку центральной системы отопления или горячего водоснабжения. В продаже таких нет, но смастерить такой прибор совсем не сложно.
Как сделать комбинированный полотенцесушитель своими руками ↑
Прежде всего необходимо на рынке или в специализированном магазине приобрести подходящего вида радиатор. Выбор следует остановить на модели в форме вертикальной лесенки. Необходимо, чтобы у нее было два входа и два выхода и потому горизонтальные модификации не годятся.
Полотенцесушитель такого типа может быть использован для изготовления комбинированного
В зависимости от того, где располагается стояк системы центрального отопления, задействуем для подключения к нему правую или левую пару точек входа в прибор. Другая пара входов будет задействована для подключения электрооборудования. В нижний вход должен быть вставлен тэн, который приобретается на рынке или в магазине. Это электротехническое устройство может быть такого вида, как на фото ниже.
Тэн для радиатора отопления может быть оборудован электронным термостатом
Необходимо решить проблему герметизации места ввода тэна в полотенцесушитель. Резьба устройства может не подойти к резьбе радиатора. В этом случае следует приобрести или заказать изготовление адаптера в виде специальной гайки. Монтаж осуществляется с помощью герметизирующих прокладок.
Верхняя часть радиатора используется для установки крана Маевского: он необходим для сброса воздуха из системы (он будет препятствовать нормальной циркуляции теплоносителя).
Нюансы подключения самодельного прибора ↑
Присоединение к трубам стояка отопления (горячей воды) выполняется с помощью резьбовых соединений. Необходимо установить шаровые краны на входе и на выходе: они необходимы для отключения прибора в случае аварии и для переключения режима работы.
В зимнее время, когда полотенцесушитель будет работать от центрального отопления (горячей воды), краны должны быть открыты. Тэн при этом должен быть отключен от электроэнергии. Переключение в режим электрообогрева осуществляется путем закрывания шаровых кранов. В том случае, если вода (теплоноситель) из системы была слита по окончании отопительного сезона, радиатор придется наполнить вручную. Для этого следует выкрутить кран Маевского, а в отверстие залить достаточное количество чистой воды, желательно – дистиллированной (для предотвращения образования отложений на тэне).
При подсоединении прибора к стояку нельзя использовать герметизирующие прокладки, не рекомендуется и фум-лента: лучше применить паклю и масляную краску.
Присоединение полотенцесушителя к системе делают герметичным с помощью пакли и краски
Мастер-класс по изготовлению полотенцесушителя с помощью сварки ↑
Если вы обладаете навыком сварки, то сделать полотецесушитель из нержавеющей стали ля вас не представится трудным.
Изготовление полотенцесушителя ↑
Первое, что необходимо – начертить правильную схему и соблюдать правила изготовления и подсоединения к системе отопления прибора.
Схема-чертеж полотенцесушителя. Для изготовления такого прибора, вам необходимо запастись металлическими трубами,фитингами с резьбой для присоединения к системе отопления . Естественно, для работы понадобится сварочный аппарат. Наиболее приемлемый размер трубы 32*2 мм, а подходящая длина примерно 3 м;
Наиболее подходящими, по мнению специалистов, являются трубы из латуни или нержавеющей стали, так как они долговечны и не требую дополнительной обработки.Понадобятся и угловые отводы из нержавеющей стали такого же размера, как и трубы. Количество будет зависеть от того, сколько загибов будет иметь ваш “полотенчик”.
Угловой отвод Поэтапно процесс можно представить следующим образом.
- Трубы делают равными по длине (с помощью болгарки) .
Нарезка труб по размеру
- Края отверстий обрабатываются напильником: необходимо устранить острые грани и неровности, которые могут задерживать мелкий мусор.
Шлифовка срезов труб
- К краям труб привариваются отводы.
- устанавливаются соединительные фитинги и крепежные элементы.
Фитинг “Американка” для соединения полотенцесушителя с отопительной системой
Резьбовые соединения фитингов тщательно герметизируются фумлентой.
- Все места сварки тщательно шлифуются.
шлифовка сварных швов
Монтаж полотенцесушителя ↑
Прежде всего необходимо сделать подвод к системе горячей воды либо отопительной системе.
Подкличения полотенцесушителя к системе горячего водоснабжения.Трубы от соединения можно спрятать под короб из гипсокартона или “утопить” в стену.
Соединение полотенцесушителя с горячим водоснабжением спрятано в коробПодробный процесс установки полотенцесушителя можно изучить при помощи видео урока.
Видео урок: монтаж полотенцесушителя ↑
- Изготовление полотенцесушителя требует навыков работы со сварочным аппаратом и потому это дело лучше доверить специалисту. Если радиатор не будет герметичным, отремонтировать его после ввода в эксплуатацию будет сложно.
</h2></ul>
</ul></ul></ul>Используемые источники:
- https://vannayaa.ru/elektrik-santehnic/polotentsesushitel-svoimi-rukami.html
- https://aqua-rmnt.com/vodosnab/polotencesushitel-svoimi-rukami-eto-prosto-17.html
- https://provanny.com/svoimi-rukami/polotencesushitel-iz-polipropilena
- http://obustroen.ru/komnaty/vannaya/santehnika/polotencesushitel-svoimi-rukami.html
- http://thewalls.ru/neobyichnyie-resheniya/как-сделать-полотенцесушитель-своим.html
