Американка для полипропиленовых труб: обзор муфт и виды соединений, порядок монтажа +Фото

В любой работе сантехники основным показателем считается обеспечение герметического соединения. Для этого могут быть использованы такие приспособления, как фитинг, гайка, прокладка, зажим. Но наиболее качественное и эффективное средство для герметичного соединения является сантехника «американка».

Что же это такое? Представляет собой специальную гайку, предназначенную для соединения труб между собой.

Для чего нужна американка в сантехнике

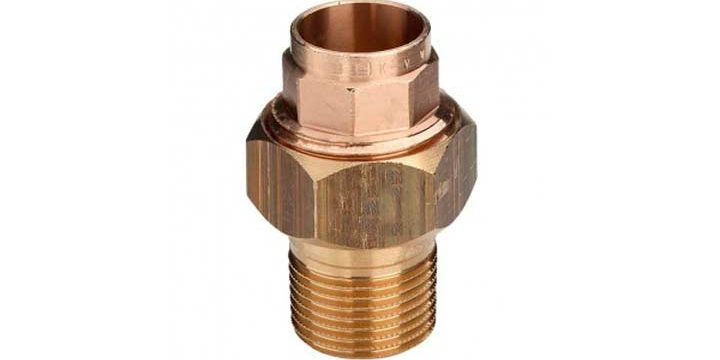

Американка представляет собой некий вид соединения деталей в сантехнике, придуманный в Америке, отсюда и название. В дальнейшем разработали муфту и кран американка.

Этот вид монтажа позволяет без вращения трубы расстыковывать магистраль. Пример соединения Американка — настенное вентильное крепление. Закрепление вентиля происходит большой  накидной  гайкой,  находящейся над штуцером и прокладкой.  Осевые прижимы собирают стыки, вращаются при этом только гайки. Остальное все не движется.

Американка является разъемным соединением с использованием накидной гайки.   Как пример, стыковка трубы и муфты вращением гайки, а детали остаются неподвижными. Также для этого соединения может быть применен сгон, но это будет создавать большую длину и уплотнение по резьбе, поэтому разъемным это соединение не назовешь.

В американке, т. е. разъемном соединении с использованием накидной гайки, герметичность будет создавать шайбообразная прокладка.   В  простейшем  соединении американки  должен быть  использован хороший торец, лучшим решением будет использовать детали комплектации.   Затягивание  накидной гайки  на торец трубы  не даст герметичного соединения.

Американка является неким жаргонным названием, которое условно объединяет большой ряд соединений, характерный признак которых — накидная гайка.

Термин «Американка» является неким жаргонным выражением, правильно ее называть — «соединение американка».

Соединение американка

К заключению всего выше сказанного, можно сделать вывод, что соединение американка представлена быстро разборным резьбовым соединением с плоской или конусной прокладкой, может использоваться много раз. Таким соединением легко и быстро монтируются крупные детали в труднодоступных местах. При ремонтных работах или при обслуживании есть возможность быстрой разборки и сборки соединений, не пользуясь специальным инструментом и без смены уплотнителя.

Разъемным соединением американка с накидной гайкой пользуются для соединений  двух  участков трубы небольшого диаметра . Это малогабаритное соединение служит для выполнения сборных и разборных работ по ремонту или замене, без какого-либо вращения труб.  При этом разъемным соединением должна быть обеспечена прямолинейность и соосность соединенных труб. Составлена тремя основными деталями — двумя штуцерами, разделяемыми прокладкой и накидной шестигранной гайкой.

 Могут быть несколько вариантов по присоединению соединения американка к трубам:

Бабочка ставится, как правило, на краны с маленьким сечением, т. к. такие краны требуют небольшого усилия при повороте.  А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.

При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.

Структура и размер сантехники «Американка»

По конструкции американку относят к муфтам с накидной гайкой.  С помощью этого элемента  создается прямое соединение, а это упрощает множество монтажных работ.

Стандартный комплект американки включает накидную гайку, прокладку, прижимной штуцер и ниппель.

При выборе нужно обращать внимание на модель, у каждой модели свои параметры. Гайка по диаметру может быть от двадцати до шестидесяти миллиметров.

Монтаж

Как уже выше говорилось, американка позволяет создать качественное и удобное резьбовое соединение достаточно просто. Так, выполнить работу по замене сантехнического элемента можно выполнить самостоятельно.

Американка с внутренней резьбой используется для соединений труб с одинаковым диаметром. На концах каждой трубы с помощью специального режущего инструмента (плашка) нарезают семь витков. Дальше может быть несколько вариантов соединений.

Перед непосредственной закруткой американки на конец трубы, туда помещают уплотнитель по часовой стрелке. Первые витки должны остаться без уплотнителя для легкого надевания американки. Американка накручивается с помощью ключа на уплотнитель. Уплотнить материал можно подручными средствами, например, энергофлексом, леном, полипропиленовой лентой и т. п. Второй конец трубы после закрутки резьбы, уплотняется и на него накручивается вторая часть американки. Так две трубы соединяются.

Инструмент для монтажа американки

При установке конструкции с использованием американки используют разводной ключ. Он наиболее подходящий для этой работы.

Не рекомендуют использование газовых ключей при монтаже американки.

Американка — это универсальное соединение, без него практически не возможно провести монтажные работы. Она применяется в соединениях прибора учета и арматуры к трубопроводу системы горячего и холодного водоснабжения, в сантехнике с муфтовым резьбовым подключением, а также для полипропиленовых труб.

В настоящее время американку выпускают как отдельный элемент или как дополнение к определенным видам арматуры к трубопроводу.

Другой вариант соединения состоит:

• нарезается резьба;
• подмотке уплотнителя;
• на второй конец трубы накручивают длинную резьбу;
• на длинную резьбу накручивается контргайка, затем американка;
• устанавливается вторая труба;
• соединяются две части американки;
• подмотка уплотнителя;
• закручивается контргайка вплотную с американкой.

Примерно такой же принцип соединения с помощью американки с наружней резьбой.

Американка на трубопровод устанавливается в доступном для осмотра месте в любом положении, на установку направление жидкости не влияет.

В сантехнике всегда используется американка для таких работ, как замена радиатора отопления, установка счетчика для горячей и холодной воды, установка запорной арматуры, соединение отдельных участков труб, установка фильтров глубокой очистки. Это делает конструкцию очень удобной для дальнейшего обслуживания.

Наиболее распространенным соединением сантехнических труб является сгон. Способ трудно отнести к идеальному, процесс монтажа довольно сложный. На много проще произвести монтаж американкой. Американка в сантехнике, что это?

Американка – это разновидность фитинга или крана, для соединения труб в магистраль, оснащенных внешней резьбой или резьбой нарезанной внутри.

Общие сведения

Изделие собрано из нескольких деталей

1. Быстроразъемная гайка с резьбой
2. Фитинг 2 шт. с резьбой
3. Прокладка (в конусном изделии данный элемент может отсутствовать)

Американка аналогична муфте с накидной гайкой и буртиком. Соединение происходит благодаря вращению одной лишь гайки. Демонтаж происходит по той же схеме.

Материал изготовления

• Сталь
• Латунь
• Чугун
• Нержавеющая стать
• Полипропилен

Максимально допустимая рабочая температура для соединения американка +120 градусов. Показатели давления указаны на самом изделии. Внешняя поверхность фитинга покрыто декоративным никелем. Оно купирует появление ржавчины и защищает от внешних повреждений. Важно! При монтаже использовать качественные инструменты. Грубый ключ может оставить царапины и нарушить покрытие.

Достоинства

1. Соединить трубы можно просто и быстро
2. Американка дает возможность демонтировать трубную магистраль и использовать изделие повторно.
3. Монтаж не требует движения труб, достаточно затянуть гайку
4. Образует качественное герметичное соединение
5. При засоре, легко снимается и освобождает трубопровод для очистки.

Американка в сантехнике имеет широкую область применения. Ее используют для установки отопительных систем, трубных магистралей и создания проточных демонтируемых систем. Соединение американка применяют для магистралей, доставляющих жидкие вещества с неагрессивной средой. Изделие монтируют на трубы из стали, меди и пластика.

Большим спросом пользуются фитинги, изготовленные из металла и пластика, ин называют комбинированными. Это соединение кроме муфты с резьбой имеет краны и воздухоотводчики, устанавливающиеся аналогично с помощью быстроразъемной гайки. Кран американка – это стандартный шаровой кран. Одна его сторона соединяется с трубой по резьбе, а другая притягивается гайкой. Все краны демонтируются.

Американка имеет два вида креплений

1. Конусное. Места стыков изделия имеют форму конуса, что позволяет достичь идеальной герметичности, даже без прокладки. Данное соединение хорошо выдерживает перепады температуры.

Рекомендация. Конусную часть изделия перед монтажом лучше обмотать фум-лентой, это даст гарантию хорошей герметичности.

1. Цилиндрическое. Стандартный вид американки. Применяют для большей части труб. Герметизация достигается с помощью резиновой, полиуретановой или паронитовой прокладки и гайки.

Иногда применяются плоские шайбы для сантехнических приборов. Эти соединения не дают гарантированной герметичности, может образоваться протечка. Не стоит подобные места монтировать в стену.

Соединение по резьбе имеет два типа

• Прямое. Для прямых магистралей
• Угловое. Соединяет трубы расположенные под углом в 90 градусов..

Правила монтажа фитинга (американки)

Для выполнения работы нужны ключи: разводной, рожковый и универсальный. Пользование газовыми ключами приведет к деформации изделия.

Американка с резьбой нарезанной внутри соединяет два отрезка трубопровода в один. В случае отсутствия резьбовой насечки на трубе, ее нарезают, 7 витков минимум. Резьба обматывается фум – лентой или паклей и накручивается фитинг, с другой стороны, также наматывается уплотнитель, и детали соединяются методом затягивания накидной гайки американки.

Внимание! Если применяется пакля или лен, стоит нанести герметик. Установка фитинга с резьбой нарезанной с внешней стороны производится аналогичным образом, с одной разницей, уплотнителем обматывается непосредственно фитинг.

Модификация (Таблицы)

Американка	характеристика
ВР/ВР	Оба патрубка с внутренней резьбой
ВР/НР	Один патрубок с внутренней, второй с наружной резьбой
ВР/С	Один патрубок с внутренней резьбой, второй под сварку
НР/НР	Оба патрубка с наружной резьбой
НР/С	Один патрубок с наружной резьбой, второй под сварку
С/С	Оба патрубка под сварку
Угловая ВР/ВР	Угол 90 градусов, патрубки с внутренней резьбой
Угловая ВР/НР	Угол 90 градусов, внутренняя и наружная резьба
Угловая ВР/С	Угол 90 градусов, внутренняя резьба и сварка
Угловая НР/С	Угол 90 градусов, наружная резьба и сварка

ВР/ВР AISI 304 B AISI 316

Условный размер,мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	38	0,065
3/8	10	17,2	35	38	0,08
1/2	15	21,3	42	42	0,13
3/4	20	26,9	47	50	0,26
1	25	33,7	53	52	0,37
11/4	32	42,4	71	59	0,4
11/2	40	48,3	78	65	0,45
2	50	60,3	92	69	0,7
21/2	65	76,1	112	80	1,1
3	80	88,9	127	88	1,9
4	100	114,3	157	108	2,8

ВР/НР AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	50	0,065
3/8	10	17,2	35	50	0,1
1/2	15	21,3	42	58	0,13
3/4	20	26,9	47	67	0,26
1	25	33,7	53	68	0,37
11/4	32	42,4	71	83	0,4
11/2	40	48,3	78	86	0,45
2	50	60,3	92	94	0,8
21/2	65	76,1	112	114	1,5
3	80	88,9	127	127	1,9
4	100	114,3	157	155	3,1

ВР/Сварка AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	36,5	0,058
3/8	10	17,2	35	38	0,07
1/2	15	21,3	42	38,5	0,1
3/4	20	26,9	47	46	0,2
1	25	33,7	53	49,5	0,3
11/4	32	42,4	71	53,5	0,32
11/2	40	48,3	78	58,5	0,39
2	50	60,3	92	63,5	0,63
21/2	65	76,1	112	76	1,1
3	80	88,9	127	83	1,8
4	100	114,3	157	92	2,6

НР/НР AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	61	0,065
3/8	10	17,2	35	63	0,1
1/2	15	21,3	42	73	0,13
3/4	20	26,9	47	82	0,3
1	25	33,7	53	90	0,4
11/4	32	42,4	71	104	0,5
11/2	40	48,3	78	110	0,55
2	50	60,3	92	118	0,9
21/2	65	76,1	112	145	1,8
3	80	88,9	127	164	2,3
4	100	114,3	157	205	3,3

НР/Сварка AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	48	0,1
3/8	10	17,2	35	50,5	0,12
1/2	15	21,3	42	54	0,13
3/4	20	26,9	47	62	0,28
1	25	33,7	53	68,5	0,36
11/4	32	42,4	71	76	0,42
11/2	40	48,3	78	81	0,51
2	50	60,3	92	88	0,92
21/2	65	76,1	112	112,5	1,4
3	80	88,9	127	126	2,1
4	100	114,3	157	157,5	3,2

Сварка/Сварка AISI 304 и AISI 316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	Общая длина (L),мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	35	0,05
3/8	10	17,2	30	38	0,08
1/2	15	21,3	35	35	0,11
3/4	20	26,9	42	42	0,28
1	25	33,7	48	47	0,32
11/4	32	42,4	58	48	0,42
11/2	40	48,3	68	52	0,47
2	50	60,3	112	58	0,79
21/2	65	76,1	127	80	1,5
3	80	88,9	157	88	1,9
4	100	114,3	157	110	2,9

ВР/ВР AISI304/316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	L2,мм	L1,мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	21	47	0,1
3/8	10	17,2	35	25	49	0,1
1/2	15	21,3	42	28	56	0,17
3/4	20	26,9	47	33	63	0,28
1	25	33,7	53	38	68	0,41
11/4	32	42,4	72	45	80	0,52
11/2	40	48,3	78	50	88	0,61
2	50	60,3	92	58	94	1,1

ВР/НР AISI 304/316

Условный размер, мм	мм	Размер накидной гайки (SW),мм	L2,мм	L1,мм	Вес, кг
дюймы	DN
1/4	8	13,5	30	21	59	0,12
3/8	10	17,2	35	25	61	0,15
1/2	15	21,3	42	28	71	0,19
3/4	20	26,9	47	33	79	0,32
1	25	33,7	53	38	89	0,46
11/4	32	42,4	72	45	104	0,56
11/2	40	48,3	78	50	11	0,7
2	50	60,3	92	58	120	1,6

Если требуется американка не стандартных размеров или определенного сплава, ее можно отлить на заказ.

ТОП 9 магазинов, где я выгодно закупаюсь

• Петрович — строй-торг дом
• InstrumTorg
• Леруа Мерлен
• Stroylandia- Строительные и отделочные материалы
• OBI — стройматериалы и все для дома
• Строительный двор
• Максидом
• Все Инструменты
• Гараж Тулс

ТОП 7 по товарам и мебели для дома:

• Домовой
• Мебель для дома
• HomeX — все для отделки
• Дизайнерская мебель
• Мебель и кухни на заказ
• 220 Вольт- Инструменты для дома
• МВидео- техника для дома

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Трубы из полипропилена (ПП) широко применяют в бытовых коммуникациях для подачи холодной и горячей воды, подводки теплоносителя к радиаторам, полотенцесушителям. При монтаже водоподающих магистралей широко используется американка для полипропиленовых труб, являющаяся основным способом подключения сантехники и арматуры, теплообменных приборов.

Применение фитинга типа американка вытеснило морально устаревшие резьбовые методы соединения трубопроводов, арматуры и сантехнических приборов с использованием различных муфт, переходников типа сгонов, требующих для герметизации различные виды уплотнителей – льноволокно, ФУМ-ленту, сантехническую нить, анаэробные герметики. Соединение американка производится в считанные секунды и обеспечивает надежный и герметичный стык на многие десятки лет без применения каких-либо дополнительных уплотнительных материалов.

Рис. 1 Американки с ПП муфтой

Американка – что это такое

Как видно из названия, данный тип соединения был изобретен в Америке и оттуда пришел на евроазиатский континент. Американка представляет собой фитинг, состоящий из цилиндрической муфты с развальцованной или выступающей кромкой, на которую одета накидная гайка с внутренней резьбой. Внутри фитинга на расширенной части муфты всегда размещается кольцевая уплотнительная прокладка, обеспечивающая герметизацию стыка с подсоединяемым резьбовым патрубком при накручивании на него накидной гайки.

Американка может комплектоваться ответной частью в виде муфты с наружной или внутренней резьбой разного диаметра, которую подключают к водорозеткам, сантехническим приборам, различного вида арматуре.

Так как полипропиленовый трубопровод монтируется с применением пайки, то стандартный фитинг американка для полипропиленовых труб состоит из двух деталей – части из полипропилена с накидной гайкой или впаянного в нее латунного стыковочного узла.

При сборке линии с паяльным утюгом нагретая труба вставляется внутрь полипропиленовой части фитинга, возможен вариант наружного подсоединения трубы, однако при этом уменьшается проходное сечение канала. После удержания деталей в течение одной – двух минут получают спаянное соединение.

Рис. 2 Металлические американки в ПП гильзах, так называемые муфты с накидной гайкой

Отличительные особенности

Соединение типа американка имеет следующие преимущества и особенности использования:

• Применяется для стыковки цилиндрических деталей из различных металлических и полимерных материалов.
• Соединительная муфта обладает одним весомым преимуществом – стыкуемые детали могут находиться в неподвижном положении и их не нужно вращать вокруг своей оси.
• Соединение труб или арматуры при помощи американки не критично к их линейному расположению и допускает некоторые отклонения от соосности.
• Изделие используется многократно, при острой необходимости фитинг можно вырезать из трубопровода, высверлить внутренний фрагмент запаянной трубы и снова впаять его при монтаже других коммуникаций.
• Муфта отличается прочностью, надежностью и долговечностью, герметична в течение многих десятков лет.
• Для фиксации наружной гайки достаточно разводного или рожкового ключа подходящего размера.
• Полипропиленовая американка обычно обеспечивает переход с полимера на металлические резьбовые патрубки.
• Соединение имеет простую конструкцию, легко монтируется и разбирается.
• Физико-химические характеристики муфт соответствуют параметрам полипропилена, срок их службы составляет не менее 50 лет.
• Материалом изготовления подавляющего числа американок являются коррозионностойкие материалы: латунь, реже нержавейка, поэтому срок их службы практически неограничен. Существуют и бюджетные аналогичные фитинги для эксплуатации в различных отраслях промышленности, их могут изготавливать из чугуна, разных марок сталей, с оцинкованным или никелевым покрытием.
• Стоимость муфт зависит от диаметра, для 20 мм изделий минимальная цена составляет 80 рублей.

Читайте также:  Армированные полипропиленовые трубы: правила выбора, подготовки и монтажа

Рис. 3 Составные американки для труб из ПП – конструктивное исполнение

<center></center>

Американка для полипропиленовых труб – виды

Конструкции американок для полипропиленовых труб можно разбить на две большие группы:

Комбинированные. Так как любая американка состоит из двух деталей – муфты с выступом и резьбовой гайки, то для ПП-труб, соединяемых методом пайки, актуален бюджетный вариант из полимера и металла. Внутренняя муфта в таких деталях сделана из полипропилена, а наружная резьбовая гайка из латуни.

Металлические. В данной конструкции муфта фитинга вместе с накидной гайкой выполнены из латуни и запаяны в полипропиленовый трубный отрезок. В отличие от комбинированного типа, данная разновидность имеет более высокие прочностные параметры и соответственно стоит дороже.

По форме бывают следующие виды американок:

• Прямые типа соединительных муфт.
• Угловые под 45 и 90 градусов.
• Тройниковые и крестообразные, позволяющие подключать к магистрали боковые ответвления.
• Переходные с больших диаметров на меньшие и наоборот.

В американках для бытовых целей используется цилиндрическая резьба, для обеспечения более прочного и надежного соединения в ответственных узлах применяется коническая резьбовая нарезка.

В зависимости от условий эксплуатации, муфтовое соединение оснащается резиновыми, силиконовыми, полиуретановыми или термостойкими паронитовыми, фторопластовыми прокладками.

Читайте также:  Балансировочный клапан для системы отопления: виды, схемы установки, производители

Рис. 4 Полипропиленовые шаровые краны с американкой, прямой и угловой

Рис. 5 Разновидности и технические характеристики популярных американок

<center></center>

Типовые размеры

Соединение американка или комбинированная разъемная муфта (техническое название) обычно реализуется в торговых сетях в виде двух узлов. Первый представляет собой муфту с накидной гайкой и герметизирующей прокладкой, ответная часть оснащена двусторонней резьбой – под гайку и для подсоединения к резьбовым патрубкам различных габаритов.

Иногда прокладка помещается в ответной части, во многих конструкциях она изготовлена в виде кольца и укладывается в канавку.

Исходя из того, что комбинированная муфта поставляется в виде готового состыкованного узла, в ее характеристиках указывают внутренний размер проходного канала с двух сторон. Его стандартные значения для соединения труб из ПП в водоподающих и отопительных коммуникациях: 20, 25, 32, 40, 50, 63 мм.

Рис. 6 Стандартные размеры американок

<center></center>

Монтаж

Монтируя водопровод или отопительную систему из полипропилена, трубы соединяют пайкой через переходные муфты при помощи специального утюга со сменными цилиндрическими насадками. Чтобы правильно установить американку с полипропиленовой гильзой на трубу, проводят следующие операции:

• Прикручивают на паяльный утюг насадки нужного размера под американку и трубу, на которую будет напаиваться муфта.
• Включают утюг и устанавливают на нем температуру нагрева 260 °С.
• После достижения заданной температуры одевают на насадки с двух сторон стыкуемые детали, удерживая их определенное время согласно таблице пайки полипропиленовых труб, она обычно есть в комплекте с паяльником.
• Далее быстро извлекают детали и соединяют их между собой, стараясь удерживать строго по осевой линии без каких-либо движений. Минимальное время удержания также определяют по таблице в руководстве по эксплуатации паяльника, при ее отсутствии находят нужную информацию из интернет-источников.

Рис. 7 Примеры подсоединений ПП-труб с использованием американок

<center></center>Комбинированная разъемная муфта американка для полипропиленовых труб осуществляет переход с полимера на металл и позволяет легко, быстро и надежно подключать к ПП трубопроводу различного типа сантехнические приборы и арматуру. Так как гильза американки сделана из полипропилена стандартного внутреннего диаметра, ее монтируют на верх ПП-трубы методом пайки, используя для этих целей специальный паяльный утюг для сварки полимерных материалов.

Американка является универсальным и незаменимым приспособлением, которое применяется в бытовом и промышленном строительстве трубопроводов различной конфигурации. Практически всем мастерам приходится сталкиваться с необходимостью создать быстроразъемное соединение на магистрали для замены ее участка, врезки вставки или прочистки. Благодаря этому полезному изобретению водопроводчики получили в свое распоряжение разнообразные и практичные фитинги для сантехники американка, позволяющие выполнять работу быстро и качественно.

Что такое «американка»: почему так называется и для чего применяют

Соединение «американка» обязана своему названию стране, где была разработана технология резьбового соединения материалов разного сечения и состава. ГОСТ США американский стандарт резьбы не совпадает со стандартами, действующими в Странах Европы и Азии. Но, довольно часто возникает необходимость создания единой системы труб и сантехнических устройств разного происхождения. Для того, чтобы адаптировать свою продукцию к стандартам стран импортеров, американскими конструкторами была придумана технология быстрой и надежной стыковки пластиковых, медных и стальных труб.

Применяются американки муфты для выполнения таких задач:

• вставки в систему тройников, кранов и других устройств;
• замены поврежденного участка магистрали;
• проведения монтажа без использования электрической и газовой сварки.

Чтобы разобраться, что такое американка, необходимо рассмотреть конструктивные особенности этой категории фитингов, изучить их свойства, достоинства и сферу применения.

Какие существуют виды фитингов

Сборка трубопроводов водоснабжения, отопления и подачи газа предполагает наличие множества отводов, разветвлений и промежуточных устройств. При этом, необходимо предусмотреть варианты подключения для полотенцесушителя, унитазного бачка, радиаторов и множества других приборов.

Разъемное соединение труб должно быть герметичным, прочным и долговечным.

Особое внимание уделяется эстетической стороне вопроса. Для достижения этих целей используются различные виды американок.

Угловое соединение

Применяется на стыках участков трубопровода под определенным углом. Если раньше в систему вваривались переходники, то сейчас эта необходимость отпала. Угловые американки имеют различные диаметры и степень изгиба. В продаже имеются изделия, изогнутые под углом 45º, 60º, 90º и 135º.

Главным достоинством таких фитингов является то, что переход одного направления в другое осуществляется плавно. Соединение с накидной гайкой обеспечивает плотность прилегания стыков, оптимальное давление на резиновые прокладки. В любой момент имеется возможность снять фитинг для ревизии или прочистки магистрали.

Муфта

Муфта комбинированная разъемная применяется для соединения прямолинейных участков магистрали. Американская дюймовая резьба позволяет проводить стыковку труб из ПВХ, цветного и черного металла.

Несмотря на простое с виду устройство, эти фитинги способны обеспечивать герметичность стыков на протяжении всего периода эксплуатации системы. Несомненным плюсом применения муфты является возможность ее раскручивания и удаления. Изделие многоразовое, может использоваться многократно без потери качественных характеристик.

Краны

Шаровые краны стали успешной и достойной заменой сгонам, которые применялись раньше повсеместно. Установка крана американка, что дает? Возникает это вопрос по причине дороговизны этого изделия в сравнении со стандартными сгонами. Корпус из нержавеющей стали и латунных вставок представляет собой прочный, устойчивый к коррозии и надежный узел. Отсутствие резиновых и силиконовых прокладок исключает истирание и преждевременный выход фитингов из строя.

Устанавливаются шаровые краны под раковинами, сливными бачками, водонагревателями, на входе магистрали в квартиру, перед радиаторами отопления.

Другие виды американки

При проведении ремонта трубопроводов могут понадобиться съемные тройники, крестовины и заглушки. Выполнить задачи по их установке без использования сварки, пайки и инструментов для нарезания резьбы, можно с помощью арматуры американка. Соединители имеют различную конфигурацию, размеры и материал изготовления. Для стыковки применяются фитинги с тем или иным вариантом соединения.

Виды резьбовых соединений и варианты подсоединения к трубе

Начинающие мастера по сантехнике интересуются, какими бывают для соединения труб фитинги американка. Их разработано достаточно много, чтобы решить любой вопрос при прокладке или ремонте трубопроводов. Остановимся на том, какая бывает арматура и фитинги, форма и сечение изделий.

Конусные и плоские

Конусная американка по праву считается самым надежным, плотным и долговечным приспособлением для стыковки материала одинаковой и различной конфигурации. Конусное соединение предполагает отсутствие прокладочного материала. Плотность контакта достигается за счет плотного прижимания соединяемых стыков.

Специалисты рекомендуют при установке муфты американка латунная прямая использовать уплотнительную ленту, для предотвращения даже малейшей вероятности протечки. Конусные фитинги обычно ставят в системах отопления и горячего водоснабжения, так как эти изделия устойчивы к высоким температурам.

В плоских фитингах используется накидная гайка на бортике и плоская прокладка, обеспечивающая герметичность. Монтировать цилиндрические вставки просто, для этого можно использовать газовые ключи. Недостатком является то, что прокладка со временем уменьшается в размерах, меняет форму и начинает пропускать воду.

Прятать такие разновидности американки в стены или под отделку не рекомендуется. Протечка возникнет обязательно, это вопрос времени.

С резьбовым штуцером

Подобное приспособление с наружной резьбой позволяет стыковать полипропиленовые трубы без использования сварки. В некоторых случаях расстояние между стеной и местом соединения настолько мало, что решить вопрос можно только с помощью установки американки с резьбовым штуцером. Для работы необходимо использовать специальные инструменты, с фиксированным приложением усилий.

С внутренней резьбой

При работе с трубопроводами из стали и латуни используются прочные и надежные фитинги с внутренней резьбой. Использование пластика в таких стыках не рекомендуется.

Предварительно на тубах делается резьба под американку.

Для этого нет необходимости демонтировать или срезать часть системы. После этого, независимо от того сколько дюймов внутренняя резьба, накидная гайка накручивается на трубопровод.

Материалы

Фитинги американка изготавливаются из материалов, имеющих различные показатели по прочности, устойчивости к перепадам температуры и коррозии. Каждый трубопровод имеет свои особенности, под который подбирается свой вариант соединений и вставок.

Стальные (нержавеющие)

Изделия из нержавеющей стали отличаются высокой прочностью, удобством в работе и длительным сроком эксплуатации. Они не меняют своего внешнего вида на протяжении всей службы.

Стоимость стальных под приваркуфитингов находится в среднем диапазоне, что делает их популярными среди любителей и профессионалов.

Оцинкованные

Относятся к бюджетной категории товара этого класса. Доступность продукции привлекает мастеров при проведении строительных работ крупного масштаба. Однако, срок службы оцинкованных фитингов ограничен. В течение нескольких лет их геометрия нарушается из-за коррозии, уничтожающей черное железо. Сам цинк отходит от корпуса изделия максимум через год, обнажая неприглядную ржавчину.

Латунные

Обзор видов муфт для полипропиленовых труб позволяет сделать вывод, что латунные американки отвечают всем требованиям относительно надежности и безопасности.

Сплав прочный, эластичный, устойчивый к нагреванию и химически активным жидкостям. Недостатком является высокая стоимость и изменение цвета латуни в процессе эксплуатации. Внешний вид изделий улучшается путем хромирования или окрашивания методом порошкового напыления.

Медные

Американки из меди выпускаются в ограниченном количестве, по причине низкого спроса и высокой стоимости. Востребованы фитинги из этого металла только в том случае, когда они крепятся к изделиям из аналогичного материала. За медью сложно ухаживать, так как она темнеет и покрывается зеленоватой патиной.

Металл подвержен электролитической коррозии, бороться с которой невозможно.

Пластиковые

В чистом виде только из полипропилена американки не производятся. Этот пластик не обладает достаточным запасом прочности для соединения труб и сантехнических устройств. Применяется полимер в качестве основы, в которую вплавлены резьбовые вставки из металла. Как правило, используют пластиковые американки в системах, где присутствует высокая температура и давление.

Средняя цена на фитинг

В таблице ниже приведены актуальные предложения на сегодня.

Плюсы и минусы

Рассмотрев особенности сантехники американка, ответив на вопрос, что это такое, можно остановиться на достоинствах и недостатках этих приспособлений.

Сначала рассмотрим их плюсы:

1. надежность и прочность стыковки, абсолютная герметичность соединения;
2. простота и высокая скорость монтажа, предполагающего закручивание одной или двух гаек;
3. разборное соединение, которое можно без труда снять и поставить обратно;
4. возможность стыковки труб из разных по структуре материалов;
5. широкий ассортимент изделий разной конфигурации с уплотнителями в комплекте;
6. длительный срок эксплуатации конструкции, собранной с использованием американки.

Недостатки в техническом плане у фитингов этой категории отсутствуют. Высокая стоимость смущает мастеров с низким уровнем доходов, но она оправдана высоким качеством товара. Что касается изменения цвета изделий из цветного и черного металла, то их устанавливают в технологических каналах, закрывают панелями и коробами.

Ключи для американок

Для работы с американками рекомендуется использовать специальный инструмент. Применение подручных приспособлений и устройств может привести к деформации и поломке фитингов.

Рекомендуемый набор для установки сантехники американки состоит из таких изделий:

• разводной ключ;
• рожковый ключ;
• накидной ключ;
• плашки для изготовления резьбы;
• внутренние ключи с 6, 12 и 34 гранями;
• распорный круглый ключ.

Лучше покупать инструменты в наборе, который обходится дешевле и помогает решить любые вопросы с установкой американки.

Как правильно устанавливать

В зависимости от того, с каким материалом приходится работать, выбираются различные способы монтажа фитингов.

В стыки металлотруб

Стальные магистрали используют для транспортировки горячих жидкостей, находящихся под большим давлением. Для соединения их участков используются резьбовые соединения.

Сначала нужно взять плашку нужного размера и сделать по 7 витков резьбы на каждом стыке. После этого фитинг вставляется между стыков, а накидные гайки накручиваются на резьбу до достижения необходимой степени прижима прокладки.

В стыки пластика

На полипропиленовых трубах резьбу не делают, так как они для этого не предназначены. К концам труб привариваются или приклеиваются (это зависит от условий работы) переходники с запрессованными в них металлическими фрагментами с внутренней или внешней резьбой. И уже к этим элементам прикручиваются американки.

Уважаемый читатель, если у вас есть опыт работы в этой области, поделитесь им с теми, кто делает первые шаги в ремонтном деле. Мы вам будем очень благодарны.

Соединения всего на свете со всем на свете — это первейшая задача любой конструкции. Что соединять всегда найдется, а вот чем соединять — это еще надо выбрать-подобрать. Для известных соединителей типа гвозди, болты, шурупы проблем в вопросах их применения нет, а как соединять трубы металлические, пластиковые, резиновые шланги? Конечно же, и здесь вариантов хватает: муфтовые соединения самых разных конструкций, огромное число технологий, применение новых материалов. Но вряд ли, приступая к обустройству своего дома, кто-нибудь будет листать «Энциклопедию сантехника».

Самый простой, но не совсем дешевый способ, нанять специалистов, а дальше — как Бог даст. Самый дешевый, что тоже еще как посмотреть, вариант выполнить монтаж своими руками, но для этого «подвига» нужно знать, как минимум, что такое сгон, контргайка и… да мало ли что. А вот главным советчиком, чаще всего выступают те, кто уже все это прошел. Они то и утверждают, что самым распространенным, удобным и надежным соединителем на сегодня является «американка». Если быть точным, то это не соединитель, а класс или группа соединителей, имеющих общий подход к конструкции.

Рассмотрим вариант обычное муфтовое соединение и его недостатки. Допустим, что нужно соединить два участка водовода прямолинейных труб. Одна из них своим концом подключается к водопроводному крану, а другая к водоводу. Соединяем их, как показано на рисунке слева направо:

• кран (его не видно);
• левая по рисунку труба вкручивается в кран;
• на левую трубу накручивается муфта;
• в муфту вкручивается правая по рисунку труба;
• для того, чтоб подключить эту трубу к водоводу, ее конец должен быть с удлиненной резьбой, как для обычного сгона. При соединении с трубой водовода устанавливается фиксирующая гайка и муфта.

Если выполняется первичный монтаж системы, все собирается без осложнений. Но в процессе эксплуатации, если понадобится демонтировать любой участок этой системы, придется разбирать ее полностью — а это могут быть и многометровые участки труб, и наличие углов и т. д. Проблема в том, что нужно крутить всю трубу — она ведь входит в муфту — а значит нужно демонтировать ее соединение с самого начала.

Вот для такого случая и применяется соединение под названием «американка».

Американка… в России она иностранка

В биографии этого экзотического элемента сантехнического ширпотреба нет начала, так же как у колеса, но можно предположить, что к его названию приложили руку практичные американцы. Фактически американка представляет собой муфту с накидной гайкой. И муфта чуть-чуть не такая, а с упорным буртиком, и гайка с ответной частью под этот буртик и вообще там почти все то же, но не так, а вот результат просто замечательный — можно соединить два любых отрезка водовода, а при этом вращать только одну гайку. Демонтаж конкретного соединения можно делать любое число раз без разборки всех остальных узлов, а это значит, что время выполнения работ, их стоимость и ремонтопригодность — все на высшем уровне.

Здесь приведен только самый общий конструктивный вариант американки. Классическое ее определение содержит несколько более обширное толкование — быстроразъемная резьбовая гайка, которая содержит два резьбовых фитинга, прокладку и накидную гайку.

Конструкция этого соединения, в зависимости от места применения, может быть прямой или угловой, а резьбовые стыки плоские (цилиндрические) и конусные. Для плоских стыков применяют уплотнительные прокладки полиуретановые, резиновые или паронитовые. Конусное соединение особенно хорошо с точки зрения герметичности, поскольку не требует прокладок и более устойчиво к перепадам температур и отклонениям осей соединяемых участков.

Подключение американки к магистрали не представляет никаких трудностей. Допустим, что предстоит соединить магистраль из стальных труб.

Порядок работ следующий:

• сначала подготавливаем концы труб — нарезаем на обоих концах резьбу не менее 7 витков;
• подбираем соединение, у которого оба фитинга имеют внутреннюю резьбу;
• фитинг с наружной резьбой накручиваем на резьбу одной трубы, а перед этим подматываем на резьбу уплотнитель — лен, пакля, энергофлекс;
• на фитинг с буртиком одеваем накидную гайку, и накручиваем его на другую трубу с подмотанным уплотнителем;
• последний шаг — подсоединить накидную гайку к резьбе ответного фитинга.

Все. Соединение собрано. Если сравнить с приведенным выше примером муфтового соединения, то можно заметить существенное отличие — весь монтаж американки заключался в закручивании деталей гаечным ключом, и не более. Вся остальная магистраль при этом оставалась неподвижной.

Применение американки в сантехнике

Универсальность соединений при помощи американки и их положительные качества при эксплуатации сделали ее незаменимой во многих случаях проведения монтажных работ. Конструктивно американка имеет множество модификаций под различные случаи применения, а иногда даже является составляющим узлом некоторых видов оборудования: краны, измерительные приборы, сложные коммутационные узлы в системах тепловодоснабжения и т. д.

В домашней сантехнике почти в каждой квартире установлен водяной счетчик, а часто и не один — его входы-выходы выполнены с использованием американки. Благодаря этому при демонтаже счетчика на поверку не возникает проблем со стыкующими трубами — откручиваются только его накидные гайки.

С помощью американки очень удобно выполнять монтажные и ремонтные работы с радиаторами отопления, запорной арматурой, различными фильтрами. Сокращение сроков ремонта при эксплуатации — основная головная боль и жильцов, и сантехников — самый большой положительный эффект применения этого соединителя.

Принципиальная возможность создавать на базе американки высокогерметичные соединения определила ее широкое применение в системах с повышенным давлением и высокой температурой. Но самое большое распространение получило это соединение при монтаже металлопластиковых и пластиковых труб. При этом совсем не играет роли материал соединяемых пар трубопровода: металл-металл, металл-пластик или пластик-пластик — для любого из них имеется модель соединителя. Особенно шокирует сантехников старой закалки приспособленность американки к подсоединению металлопластиковых труб без всякой на то специальной подготовки — просто труба вставляется в «хитрую» накидную гайку, которая при соединении с ответной частью сжимает ее конусным кольцом.

Для монтажа этой иностранки применяют рожковый или разводной ключ соответствующего размера. Поскольку снаружи американка имеет красивое никелевое покрытие, то не рекомендуется применение трубных ключей, или же следует защитить поверхность гайки деревянной или пластиковой подкладкой.

Материалы, из которых изготавливают американки

Американки изготавливают из чугуна, латуни, стали или нержавейки. Конечно материалом определяется и цена в конечном итоге. От материала зависят и эксплуатационные показатели изделия: вид перекачиваемых жидкостей, допустимая температура, давление. Ассортимент этих изделий огромный и всегда можно подобрать на любую потребность. Как правило, на поверхность наносят никелированное покрытие— это и защита от внешней среды, и презентабельный вид.

В последнее время в сантехнике все шире применяются пластиковые трубопроводы, поэтому американка тоже стала «полукровкой» — некоторые фитинги с упорным буртиком делают из пластика. При монтаже такой фитинг приваривают к трубе, а гайка поджимает его к коллеге — ответному фитингу, который изготовлен из металла, и накручивается на стальную трубу. Но если дальше трубопровод пластиковый, то фитинг запрессовывают в пластик, который и приваривают к трубе.

Ключ для американок

При всей своей простоте и привлекательности есть у американки секрет, который не лежит на поверхности, но его должен знать каждый, кто занимается монтажом — а вы знаете, чем ее закручивать? Дело в том, что накидная гайка управляется обычным рожковым ключом, но ведь есть еще пресс-фитинги для металлопластиковых труб, которые необходимо вкручивать на место посадки внутренним ключом. А это может быть или шестигранник, что проще, или цилиндр с выборками под зацепы, что сложнее, но надежнее.

Используемые источники:

• https://iseptick.ru/truby-i-fitingi/polipropilenovye-truby/amerikanka-dlya-polipropilenovyx-trub-vidy.html
• https://domsdelat.ru/vodosnabshenie-doma/chto-takoe-amerikanka-v-santexnike-mnogo-tablic-video-i-foto.html
• https://montagtrub.ru/amerikanka-dlya-polipropilenovyh-trub-vidy-razmery-montazh/
• https://vseotrube.ru/fitingi-i-zaglushki/santehnika-amerikanka
• https://septik.guru/truby/fitingi/primenenie-soedineniya-amerikanki.html
