Устройство скважины для воды в частном доме: чертежи

Собственная дача или коттедж, как и любое жилое строение, должен предоставлять своим жильцам максимум удобств, т. е. без подвода водопровода обойтись не получится. Поэтому водоснабжение частного дома из скважины должно быть спроектировано с учетом всех точек водозабора не только в здании, но и на придомовой территории, на которой могут находиться: баня, летняя кухня и кран для полива огорода.

Чтобы правильно развести водопровод от скважины, понадобится для начала оборудовать сам источник, сделать кессон, установить насос, прокопать траншею и проложить в ней трубопровод. В самом доме необходимо будет смонтировать систему водоподготовки, установить бойлер и развести трубы.

Подвести водообеспечение самостоятельно – дело довольно непростое, тем не менее, если действовать последовательно и по четкой схеме, разводка окажется вполне выполнимой.

Основные компоненты водопровода:

• Источник водозабора (песчаный или артезианский – зависит от глубины залегания водоносного слоя).
• Насос – погружной или поверхностный.
• Накопительный резервуар (500 л на семью из 3 человек).
• Оборудование (фильтры грубой и тонкой очистки).
• Бойлер.

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Если вы планируете круглогодично проживать в своем доме и сделать водопровод от скважины, в таком случае – артезианка будет идеальным выбором.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Зимний вариант. Если зимы в вашем регионе очень холодные, нужно теплоизолировать ввод воды в дом.

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

Правила прокладки труб

Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.

Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.

Устройство водопровода из источника под домом

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

Размещение водопроводного оборудования

Насос, накопительный бак и система фильтров монтируются, обычно в подвале, неподалеку от точки ввода трубопровода.

Система водоподготовки комплектуется следующими компонентами:

• Фильтр грубой и тонкой очистки.
• Фильтр обратного осмоса.
• Система снижения концентрации железа.
• Оборудование по минерализации.
• Система смягчения воды.

Разводка водопровода своими руками по схеме

Разберем пошагово устройство водопровода на примере коллекторного способа подключения:

1. После накопительного бака устанавливается запорный клапан, за ним монтируется тройник.
2. В тройнике поток воды разделяется на два направления — на систему фильтрации и для прочих нужд, которым очищенная жидкость не нужна (полив огорода, мытье автомобиля, стиральная машина).
3. Вода подводится к фильтру глубокой очистки.
4. Потом монтируется тройник, от которого запитывается линия холодной и горячей воды. Она идет в нагреватель, а после него распределяется.

Правила прокладки труб в доме

При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.

Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:

• для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
• для трассы протяженностью около тридцати м – Ф25 мм,
• длиной более сорока пяти метров не менее – 32 мм.

Важно: правильно выбирайте диаметр коллекторной трубы. В случае малого размера система будет работать некорректно и не сможет обеспечить необходимое давление для комфортного пользования всеми потребителями.

Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:

1. 25 мм при потреблении 30 л/мин,
2. 32 мм при потреблении 50 л/мин,
3. 38 мм при потреблении 75 л/мин.

Выбираем трубы для водопровода

• Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
• Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
• Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:

• Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
• Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
• На всех важных участках водопровода установлены перекрывающие вентили.
• Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.

Монтаж трубопровода внутри помещения

1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Эксплуатация водопровода

• После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
• Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
• Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
• При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
• Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

Полезное видео

Полезная информация в ролике:

С помощью емкости:

Читайте также:  Как достать, если оборвался и застрял насос в скважине

Ваш частный дом оснащен автономным источником воды и вы хотите организовать водоснабжение частного дома из скважины? Согласитесь, что иметь абсолютно независимые коммуникации весьма удобно. У вас нет практического опыта в обустройстве системы водоснабжения и вы сомневаетесь в собственных силах?

Мы поможем вам справиться с поставленной задачей. Ведь человек способен больше месяца жить без пищи, но без воды не протянет и трех дней. Поэтому организация бесперебойных поставок воды из скважины является первоочередным делом в вашем ежедневнике.

На помощь придут полезные рекомендации по обустройству системы водоснабжения, собранные с нашей статье.

Также здесь вы найдете поэтапный инструктаж с красочными фотографиями и подробными схемами. Для более простого восприятия информации мы подобрали видеоролик о самостоятельной организации системы автономного водоснабжения из скважины.

Вода для автономного водоснабжения

Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.

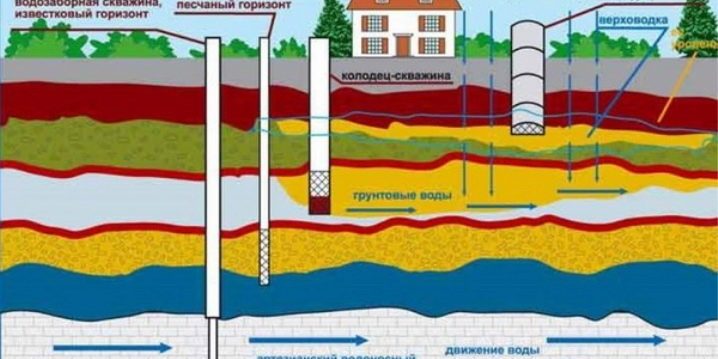

Если представить все просто и доступно, то выделяют три вида подземных вод.

• Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
• Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
• Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.

Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на проведение анализа воды организации.

По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.

Схема, имитирующая гидрогеологический разрез без соблюдения масштаба, демонстрирует принцип залегания и распространения подземных вод

Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Галерея изображенийСкважина игла, иначе абиссинский колодец, является самым простым и дешевым способом устройства источника воды для частного домаПробить абиссинскую скважину можно за один день. Единственный недостаток — глубина в среднем по 10 — 12 м, что редко позволяет использовать воду в питьевых целяхАбиссинский колодец можно устроить в пределах дома, расположив насосное оборудование в подвале или подсобном помещенииСкважина игла отлично подходит для добычи воды для полива сада с огородом и ухода за загородным участкомКомплект оборудования для абиссинской скважиныУстье скважины иглыАбиссинский колодец в подвале домаПолив огорода из скважины иглы

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Тонкости обустройства системы водоснабжения

Процесс обустройства автоматизированной системы поставок воды из скважины прямиком в дом для удовлетворения бытовых и хозяйственных потребностей условно можно разделить на несколько этапов. Разберем подробнее каждый из них.

Этап #1 — правильный выбор места

Первым делом нужно определиться с местом расположения скважины. Когда-то их предпочитали бурить прямо под домом — кухни тогда часто устраивались в подвале и такое решение казалось удобным.

Но дело в том, что при таком расположением проблематично промыть скважину при необходимости. А уж если она выйдет из строя, то то пробурить новую и вовсе невозможно. Так что лучшее место для скважины — где-то снаружи, хоть и не сильно далеко.

Обязательно учитываем санитарные нормативы. Точка водозабора должна находиться не ближе 20 метров от выгребной ямы или септика при глинистых грунтах: суглинках, супесях.

Наличие песка, способного пропускать и “впитывать” бытовые стоки, увеличивает указанное расстояние до 50 метров.

Расстояние между скважиной и поверхностными источниками загрязнения допускается 20 м, так как скважина считается защищенной точкой водозабора

Следует помнить, что чем дальше точка водозабора от точки водоразбора, тем больше средств уйдет на устройство водопровода. Дачникам, прокладывающим летний водопровод на участке, удаленность от источника не слишком интересна.

Учитывать ее должны любители постоянного проживания за городом. Ведь для сооружения стационарной системы водоснабжения потребуется рыть траншею.

Абиссинский колодец и мелкие скважины не стоит располагать ближе 5 м к фундаменту. Извлекая подземную воду, они будут заодно тащить частицы рыхлого грунта и постепенно вымывать породу.

Со временем процесс подобного ослабления может привести к просадке и деформации фундамента. Зато глубокие скважины на свойства подстилающих фундамент пород практически не влияют.

Галерея изображенийНеглубокие скважины не стоит бурить на расстоянии от фундамента меньше чем 5 м. Более близкое расположение может вызвать подмыв грунта под основанием домаМесто для бурения глубокой скважины, разработку которой будет проводить буровая бригада, надо выбирать так, чтобы было где встать машине и вышка при подъеме не задела ЛЭПОбязательно нужно учесть вариант обустройства источника воды и организовать кессон в наиболее удобном местеТочку для забора подземной воды следует расположить так, чтобы трасса водопровода была максимально короткой и не было поворотовМесто для неглубокой скважиныПоиск места под глубокую скважинуКессон для источника водыОптимальная длина трубопровода

Этап #2 — определение общей схемы

Конструктивно вся схема выглядит просто. Главный элемент — насос. Он и поднимает воду с глубины. Может располагаться непосредственно в скважине (погружной тип) или работать на поверхности (поверхностный тип насоса). Первый вариант обеспечивает забор воды с большей глубины.

Внутренний водопровод устраивается или с расположенным на чердаке баком-накопителем, из которого вода поступает к потребителю самотеком, или с гидропневматической установкой, расположенной в подвальном помещении или перовом этаже

Второй удобнее монтировать и обслуживать, он предпочтительней при больших сезонных перерывах (на дачном участке, например). Но поверхностный насос не обеспечивает подъема с глубин свыше 8 метров.

Тут еще следует учитывать и удаление по горизонтальным участкам на поверхности — 10 метров транспортировки воды в горизонте приравниваются метру подъема. Кстати, еще одна причина не удалять сильно скважину от дома.

Галерея изображенийШаг 1: Перед подключением гидроаккумулятора к системе водоснабжения его подготавливают: устанавливают угловой отводШаг 2: Перед навинчиванием отвода резьбу плотно обматывают льняным уплотнителемШаг 3: На патрубок гидроаккумулятора навинчивается отвод с приложением усилия при затягиванииШаг 4: К подключенному к гидробаку отводу подсоединяется водопроводная труба, из бака выводится к потребителямПодготовка гидроаккумулятора к подключениюУплотнение соединения сантехническим льномНавинчивание отвода на гидробакПодсоединение водопроводной трубы к отводу

Далее вода поступает в резервуар гидроаккумулятора. Он представляет собой стальной или пластиковый резервуар. В нем имеется резиновая емкость, куда накачивают воздух.

Этот сжимаемый объем и создает давление в системе и вытесняет воду к точкам разбора— вода, как известно, не сжимается, а вот воздух таким свойством обладает.

Автоматика следит за перепадами давления. При падении давления ниже заданного уровня она включает насос, при достижении — выключает. Так создается стабильное давление в системе и нормальная подача воды к точкам разбора.

Мощность и объем гидроаккумулятора (и насоса) подбирают с небольшим запасом, исходя из пикового варианта расхода. То есть плюсуют все точки: туалет, раковину, душ и так далее. Если есть сезонный полив, то его тоже учитывают при расчете.

Типовая схема водоснабжения частного дома от скважины, обустроенной кессоном

Помимо насоса и накопителя, в набор входит обратный клапан, препятствующий току воды обратно в скважину, предохранительный клапан, сбрасывающий давление, различные датчики и реле, запорная арматура и фильтры.

Песчаные косые фильтры обязательны и предотвращают проникновения песка в систему. А вот фильтры тонкой очистки нужно подобрать, исходя из состава добываемой воды.

Все линии автономной водопроводной сети должны отсекаться запорными вентилями. Желательно, чтобы соединения выполнялись разборными — при помощи так называемых «американок».

Но вообще, окончательная конфигурация всей схемы варьируется, исходя из конкретных задач. Но основа на базе насоса и гидроаккумулятора всегда остается неизменной.

Схема водоснабжения из скважины не сильно сложная и может быть собрана своими руками

Этап #3 — компоновка и расположение оборудования

При монтаже водоснабжения из скважины своими руками чаще всего вызывает затруднение размещение оборудования. Тут вариантов много.

Наиболее рациональным стоит признать устройство кессона — специального колодца у скважины, где и располагают все механизмы. Получается, что оборудование стоит непосредственно у точки забора воды и затраты на транспортировку по горизонту минимальны.

Второй плюс — тишина в доме. Насосная станция довольно шумное устройство, так что размещение ее вне периметра жилой зоны оправдано.

Часто оборудование насосной станции устанавливают непосредственно в кессоне скважины — тише в доме

Кессон представляет собой укрепленную и утепленную яму с утепленным же перекрытием, заглубленным на глубину ниже расчетной точки промерзания.

Этим исключается промерзание кессона — дело в том, что температура на грунта на этой глубине примерно неизменна круглый год и всегда выше нуля.

Так что при нормальном утеплении стенок и оголовка кессона риска падения температуры нет. Наземные сооружения в таких случаях работают много хуже.

Если устройство кессона невозможно по каким-либо техническим причинам, устье скважины закрывают герметичным оголовком

Если нет возможности соорудить кессон, то все оборудование можно разместить и в доме.

Хорошо, если для этих целей будет выделено отдельное помещение.

При продуманном размещении оборудования оно не занимает много места в выделенном для него помещении

Если нет возможности выделения для подобных целей отдельной изолированной площади, можно для этого использовать ванную комнату.

Но если и там нет места, то можно присмотреться к шкафам под мойкой на кухне.

Накопительный бак, фильтры для очистки воды и систему нагрева лучше всего расположить в специально устроенном техническом помещении

Часто размещают под лестницей или в кладовке, хорошо для подобных целей подходит подвал или даже погреб — этот вид оборудования не так уж и громоздок и неприхотлив.

Тут главное не место монтажа, а его правильность. А уже само месторасположения на качество работы совершенно не влияет. На удобство доступа – да. Но не на работу.

Можно расположить оборудование в кухонном шкафу под мойкой – это один из самых популярных вариантов размещения оборудования

Этап #4 — особенности прокладки труб

Трубы для монтажа всей системы лучше брать пластиковые, ПНД. Они легкие, долговечные, надежные. Не боятся коррозии, на внутренней поверхности не образуется бактериального налета.

Стойко переносят гидроудары, могут выдержать замерзание воды внутри них. Хотя до этого, конечно, лучше не доводить. Их просто гнуть и резать. Допускается укладка непосредственно в грунт.

Утепление ввода на пути от скважины до дома никогда не бывает излишним. Особенно, если в регионе проживания наблюдаются холодные зимы

На участке вне дома трубы прокладывают на глубине ниже точки промерзания. В крайнем случае существует специальный низкотемпературный обогревающий кабель, который пропускают в трубу и подключают к электрической сети.

Он не дает замерзнуть воде внутри магистрали даже в сильные морозы. Но это лишний расход электроэнергии — куда проще и действенней просто осуществить прокладку трубы чуть глубже.

Если прокладка стационарного трубопровода производится ниже глубины сезонного промерзания грунтов, утепляют только участок выше уровня промерзания

Ввод водопровода от скважины в дом лучше производить тоже на глубине, под землей. Если это невозможно и приходится запускать трубу в дом через цоколь, то этот участок подлежит обязательному утеплению.

Причем утеплитель должен начинаться еще ниже уровня промерзания.

Если планируется выход питающей трубы в пределах промерзающего участка, ее следует обязательно утеплить — при этом утепление должно начинаться на участке, расположенном ниже расчетной глубины промерзания

Уже в доме монтаж может производиться любым способом: трубы ПВХ, медь, сталь и так далее — кому что удобнее и проще.

Главное, чтобы это было надежно и добротно.

Грамотное устройство водоснабжения от скважины до частного дома гарантирует безотказность работы системы и отсутствие поломок оборудования

Много вопросов вызывают расположение датчиков и их ассортимент, правила установки запорной и предохранительной арматуры.

Выводы и полезное видео по теме

Лучшим подспорьем для пояснения подобных темных мест будет видео, представленное ниже.

Просто помните принцип: всегда берите все параметры с запасом.

Соорудить систему водоснабжения из скважины собственными руками можно самостоятельно, если следовать указаниям сборников строительных и технологических правил.

Если же у вас есть большие сомнения в своих силах, то лучше пригласить специалистов. И хотя этот вариант обойдется дороже, чем обустройство своими руками, но результат вас порадует. Тем более, что вы сможете сэкономить силы и личное время.

У вас есть опыт самостоятельного обустройства скважины и прокладки водопровода? Или вы столкнулись с определенными трудностями при сооружении системы водоснабжения? Поделитесь, пожалуйста, своим опытом в комментариях к нашей статье.

Если центрального водопровода нет или имеющийся работает с постоянными перебоями, то приходится задумываться об автономной системе обеспечения жилья питьевой водой. Устроить подобное водоснабжение частного дома из скважины на приусадебном участке несложно. Однако выбирать насос и место под бурение, а также монтировать трубы надо грамотно. В этом вопросе есть масса строительных и монтажных нюансов, упускать из виду которые нельзя никак.

Содержание

О скважинах</li>Трубопровод</li>Насос</li>Кессон</li>Станции и системы фильтров</li>Схема подачи воды</li>

О скважинах

Существует три основных разновидности водозаборных скважин:

• Абиссинская («забивная игла») с дебетом около 0,5 кубов/час;

• «На песок» с водоотдачей до 1,5 кубов/час;

• Артезианская («на известняк») с выходом воды от 3 кубов/час.

Все виды водоснабжения на одном фото

Первые два варианта рассчитаны на бурение до первого водоносного слоя. Их выбирают для обустройства при относительно неглубоком залегании воды (до 20–30 метров от поверхности). Чтобы их пробурить для личных нужд возле своего дома, необходимо лишь пригласить соответствующих специалистов с ручным или автоматическим буровым оборудованием. Ничего согласовывать с госорганами здесь не требуется – бури дырку в земле и вставляй туда обсадную трубу с насосом внутри.

Артезианская скважина более сложна в устройстве. Она забуривается на глубины в 70–120 метров до известковых водоносных слоев. А для этого требуется тяжелая техника. Система автономного водоснабжения загородного дома на ее основе создается только в крайнем случае, когда вода залегает на участке очень глубоко.

Схема артезианской скважины

Для семьи в 2–4 человека вполне хватит абиссинского либо «на песок» варианта. Но если водопровод будет использоваться большим количеством людей, то без артезианского аналога не обойтись. Причем здесь придется готовить сначала проект, а после и ставить такую глубинную скважину для частного дома на учет. Плюс по стоимости буровых работ водозаборная конструкция «на известняк» получается далеко недешевой.

Трубопровод в дом

Устройство водоснабжения из скважины подразумевает уличную прокладку трубопровода подачи воды от кессона до дома. Собирается такой водовод из стальных либо пластиковых трубных изделий. По типовой схеме он укладывается в земле на глубине ниже точки промерзания почвы.

Устройство трубопровода

Если грунт на участке по зиме промерзает ниже 1–1,5 метров, то водопроводную трубу от скважины до ввода в коттедж лучше проложить поверху или с небольшим заглублением. Однако выполнять систему водоснабжения подобным образом разрешается только при должном утеплении трубопровода. Причем теплоизоляционный материал следует выбирать максимально устойчивый к влаге. В земле утеплитель неизбежно намокнет и промерзнет, заморозив при этом и водовод.

Насос водоснабжения

Чтобы обеспечить подачу воды из скважины в дом, требуется гидронасос. Сама она из земли бить фонтаном не станет. В целом, система состоит из внешнего и внутридомового трубопроводов, гидроаккумулятора, насосного оборудования и автоматики для управления последним. Это не керамоблок или кирпич, которые положил на раствор и все готово. Здесь все гораздо сложнее.

Варианты насосов

При выборе для рассматриваемой системы водоснабжения насоса необходимо учесть:

• Высоту от земли до самой верхней водорозетки в коттедже;

• Глубину скважины и ее удаленность от жилища;

• Общий требуемый расход воды в кубометрах / час;

• Ширину обсадной трубы.

Чаще всего для организации скважной водоподачи в частный малоэтажный дом насос выбирается погружной. В сравнении с поверхностным аналогом он надежней в работе, менее шумен и меньше подвержен воздействию перепадов температуры воздуха на улице.

Кессон

Чтобы защитить оголовок скважины и поверхностный насос рядом от замерзания и осадков, сверху нее рекомендуется оборудовать кессон. Это герметичная конструкция из пластика, бетона или кирпича. По форме она напоминает небольшой колодец до двух метров глубиной с плотно закрывающейся крышкой. При этом днище должно находиться в грунте ниже уровня его промерзания.

Пластиковый вариант приобретается уже в готовом виде в магазине. А бетонную или кирпичную конструкцию можно выполнить и своими руками. По размерам данное сооружение в системе автономного водоснабжения частного дома делается таким, чтобы внутрь него мог спуститься человек для обслуживания установленного там оборудования. Для его наружной отделки можно использовать недорогие фасадные панели, керамогранит и даже кровельный профнастил.

Схема обустройства пластикового кессона

Если коттедж построен в теплом регионе, а насос выбран погружной, то от кессона можно отказаться. Труба водопровода в этом случае вряд ли перемерзнет. Во всех остальных ситуациях дополнительная защита скважине и насосному оборудованию не помешает. Это при выборе вида фундаментного основания для здания необходимо взвесить множественные плюсы и минусы свайно-ростверкового фундамента и иных его аналогов. С кессоном все гораздо проще. Он нужен практически всегда.

Насосные станции и системы фильтров водопровода

Простейшая автономная система – это скважина, погружной насос и трубопровод с подключенной сантехникой. Однако чтобы подача воды была гарантированно бесперебойной, такая схема зачастую дополняется:

• Гидроаккумулятором (резервным накопителем, мембранным баком);

• Фильтрами;

• Обратными клапанами и запорной арматурой;

• Манометром и реле давления.

Схема насосной станции и её элементов

Устанавливаемая автоматика и защита позволяют отказаться от ручного включения / выключения гидронасоса по необходимости, а также обезопасить водопровод со скважиной от гидроударов и иных проблем. Однако дополнительное оборудование увеличивает стоимость всей системы обеспечения жилья водой. Без предварительных и тщательных расчетов здесь обойтись сложно. И доверить их лучше грамотному проектировщику-сантехнику.

Общая схема подачи воды

Чаще всего водоснабжение частного дома с водой из уличной скважины организовывается по следующей общей схеме:

1. На участке возле коттеджа обустраивается скважина с погружным насосом и кессоном сверху.

2. Траншейным способом от нее в дом прокладывается водовод под землей.

3. В здании к этой трубе подключается гидроаккумулятор с поплавком, управляющим скважным насосом.

4. От накопителя делается отвод с запорным краном и насосной станцией обеспечения подкачки воды в трубопровод ХВС по коттеджу.

5. При необходимости собирается контур фильтрования и водоподготовки с обводным байпасом.

6. Делается разводка труб подачи воды до сантехники в ванной, туалете и кухне.

7. Для горячего водоснабжения отдельно устанавливается бойлер.

Общая схема

Для питья воду из скважины практически во всех регионах России рекомендуется пропускать через фильтры. В одних случаях достаточно грубой очистки от механических примесей, а в других потребуется монтировать системы очищения от железа и снижения жесткости или кислотности. Причем точно определить необходимый набор фильтров получится только по результатам лабораторного анализа.

Если гидроаккумулятор поставить не в кессоне или подвале, а на чердаке, то от подкачивающей насосной станции можно отказаться. При такой верхней разводке вода до сантехнических приборов по водопроводным трубам будет течь самотеком.

По срокам монтажа скважина на приусадебном участке делается за пару дней. Однако прежде чем начинать бурить, необходимо грамотно рассчитать необходимое оборудование и оценить возможности водоносного пласта. В идеале надо предварительно произвести разведывательное бурение. А потом еще и подготовить проект всей системы обеспечения дома водой. Ошибки здесь легко могут привести к загрязнению водоносного горизонта.

Читайте также другие материалы по разделу:

Смотрите также видео об автономном водоснабжении из скважины своими руками

Читайте про другие наши материалы:

Обустройство собственной водопроводной системы- важный момент как для уже построенного дома, так и при его возведении. Для обеспечения частного дома водой необходимо избрать приемлемую схему водоснабжения, которая в первую очередь опирается на уровень залегания грунтовых вод.

Далее потребуется пробурить скважину и обустроить под нее кессон, приобрести комплект труб, насосное оборудование, автоматику. После чего следует монтаж всей водопроводной системы с учетом тонкостей каждого этапа. Для полного понимания специфики обустройства автономной системы водоснабжения необходимо вникнуть в вопрос во всех деталях.

Особенности

Система автономного водоснабжения дома состоит из трех главных частей:

• источник воды;
• насосная станция – состоит из насоса и гидроаккумулятора (накопительного бака);
• трубопровод – обеспечивает перемещение воды от одного узла гидросистемы к другому вплоть до входа в дом.

При постройке дома система подачи свежей воды и канализация рассматриваются и проектируются вместе из-за сложности их реализации по отдельности. Кроме того, для нормальной работы основные узлы должны дополняться следующими второстепенными:

• кессон – выполняет защитную функцию скважины и оборудования;
• очистные фильтры;
• водонагревательное оборудование;
• управляющая автоматика.

Проектирование автономного водоснабжения – это начальный и один из главных этапов, так как система имеет сложное строение и множество особенностей функционирования. Для составления проекта чаще всего обращаются в специализированные компании или к частным экспертам. План состоит из множества элементов: необходимой документации, планирования размещения всех узлов, правильного выбора источника воды и расчетов, объединяющих все в единую систему. Также в проект может входить система дальнейшей разводки воды внутри дома. В конечном итоге по нему осуществляется бурение скважины и монтаж всего необходимого оборудования.

Летний домик на даче или частный дом в поселках вполне может получать водоснабжение из скважины. Можно пользоваться малогабаритной конструкцией или может быть применена самодельная модель скважинного типа. Только не забудьте про утепление конструкции, если вы решите провести ее своими руками.

Для проведения водоснабжения часто используется мини-бурильная установка. С ее помощью также может быть проведена процедура обезжелезивания.

Виды

Главная особенность системы с напорным баком – это бак, который размещается на большой высоте и тем самым создает давление в системе. Для этих целей может использоваться чердак, но при отсутствии такового сооружается напорная башня. Также емкость может устанавливаться на близлежащем высоком холме. В дальнейшем от этого бака делается разводка на все точки водозабора в доме.

Функционирование системы с напорным баком можно описать так:

• Вода накачивается в бак из колодца или скважины посредством насоса. Контроль за уровнем воды в емкости осуществляет поплавок, который при его наполнении отключает насос, а при опустошении снова включает.
• Высота напорной башни определяет давление в системе. Чем она выше, тем давление больше. Эта особенность позволяет обеспечить водой все точки водозабора без использования насоса в постоянном режиме.

У системы с напорным баком есть несколько серьезных плюсов:

• Экономия электроэнергии, так как насос работает только для накачивания напорного бака, где его мощность используется в полную силу.
• Даже при отключении электроэнергии бак будет обеспечивать наличие воды в кране. Если рядом есть холм или дом расположен на его склоне, можно поставить большую цистерну, что сделает пользование гидросистемой максимально энергоэффективной.

Также у этой системы есть свои недостатки. Если бак располагается невысоко над уровнем водозабора, давление будет невысоким. Также на этот показатель влияет количество одновременно открытых кранов. В таких условиях некоторые бытовые электроприборы могут не функционировать, например, автоматическая стиральная машинка, электрический водонагреватель, посудомоечная машина, автономное отопление и т. п.

Если бак располагается на крыше дома, то при отказе автоматики есть шанс затопления строения водой. Для снижения ущерба используется система аварийного слива, по принципу работы напоминающая слив в ванной или рукомойнике – у верха емкости приваривается труба; при наполнении емкости водой до ее уровня все излишки утекают в трубу. Они могут сливаться в огород или канализацию. Важно придумать систему, сигнализирующую о переполнении бака, чтобы знать про поломку.

Для нормальной работы такой системы нужен бак внушительных размеров, расположить которой не всегда возможно в доме. В таком случае вышка – эта оптимальный вариант, но на ее возведение нужны средства.

Система с насосом и гидроаккумулятором имеет особенность – постоянное давление, которое можно регулировать по своему усмотрению. Насос используется так же как и в первом варианте, но качает воду не в напорный бак, а гидроаккумулятор, служащий индикатором для работы автоматики. Такой узел принято называть насосной станцией. Гидроаккумулятор – это емкость, разделенная на две части эластичной мембраной, с одной стороны которой газ, а с другой – вода. При заполнении бака водой мембрана растягивается, давит на газ, он сжимается и создает давление в системе.

Коротко принцип работы этой системы можно описать так:

• Насос закачивает воду в гидроаккумулятор. Когда он заполняется, датчик отключает работу насоса. За счет сжатого газа в системе поддерживается давление, поэтому можно спокойно пользоваться водой.
• Когда вода при открытии крана начинает расходоваться, уровень ее падает и вместе с ним давление в системе. При достижении заданного минимума датчик включает насос и восстанавливает запас воды в гидроаккумуляторе.

У системы с гидроаккумулятором есть свои плюсы:

• проще монтируется и меньше зависит от обстоятельств – большой бак на высоте, как в первой системе;
• давление может регулироваться по желанию;
• более высокое качество воды, но это палка о двух концах.

Также у этой системы есть свои минусы:

• нужно больше средств на обустройство;
• более высокий расход электроэнергии;
• более высокие требования к качеству воды;
• необходимо использование фильтра;
• необходим трубопровод с гладкими стенками и более мощный насос для обеспечения бесперебойной подачи воды и необходимого давления;
• при отключении света система не работает;
• если в качестве источника используется колодец, у него должен быть хороший дебет – скорость наполнения водой, по этой причине такая система чаще используется вместе со скважиной.

Выбор места

Очень важный фактор, который в дальнейшем определит параметры всей водопроводной системы. В зависимости от выбора типа скважины также зависит тип насосного оборудования. При залегании воды на глубине до 9 метров используется насосная станция с поверхностным насосом, если скважина более глубокая, для работы понадобится погружной агрегат. Все эти факторы напрямую влияют на финансовый вопрос и не только в плане разработки более глубокой скважины и используемого оборудования.

Чтобы обнаружить место и глубину залегания воды, можно сделать несколько разных действий:

• поинтересоваться в геологическом бюро о картах водоносного слоя в этой местности или получить их из другого источника;
• оплатить поиск воды на участке в фирме, занимающейся бурением скважин или аналогичной деятельностью, связанной с поиском и разработкой воды;
• узнать у соседей о специфике их водопроводной системы, в частности, скважины.

Такие данные имеют минимальную точность, но примерное понимание, где можно начинать искать воду, получить можно, что сократит расходы при обращении в компанию по поиску воды.

Устройство

Для создания автономного водопровода подходят не все трубы, представленные на рынке стройматериалов. Поэтому при их выборе в первую очередь нужно смотреть на маркировку. Водопроводные трубы имеют примерно следующие обозначения – PPR-All-PN20, где

• «PPR» – аббревиатура, сокращенное название материала изделия, в примере это полипропилен.
• «All» – внутренний алюминиевый слой, защищающий структуру трубы от деформации.
• «PN20» – это толщина стенки, по ней определяется максимальное рабочее давление системы, измеряется в МПа.

Выбор диаметра трубы базируется не столько на диаметре резьбового входа на насосе и системе автоматизированного контроля давления, сколько на предполагаемом объеме потребления воды. Для небольших частных домов и коттеджей стандартно используются трубы в 25 мм в диаметре.

При подборе насоса нужно учитывать следующие моменты:

• Если используется вода из скважины, применять вибрационный агрегат нельзя, он повредит обсадную трубу и фильтрующий элемент. Уместен только центробежный насос.
• Вода из скважины по качеству должна соответствовать требованиям насоса. При скважине «на песок» в воде будут попадаться песчинки, которые быстро приведут к поломке агрегата. В таком варианте важно правильно подобрать фильтр.
• Автоматика от сухого хода. Подбирая насос, если выбор пал на модель без встроенной защиты от «сухого хода», необходимо дополнительно приобрести автоматику соответствующего предназначения. В противном случае при отсутствии воды, выполняющей охладительную функцию для мотора, насос перегреется и придет в негодность.

Следующий шаг – бурение скважины. Из-за сложности и высокой трудоемкости этот этап лучше выполнять при помощи специализированной бригады с необходимым буровым оборудованием. В зависимости от глубины залегания воды и специфики почвы применяются различные типы бурения:

• шнековое;
• роторное;
• колонковое.

Скважина бурится до достижения водоносного слоя. Далее процесс продолжается, пока не обнаружится водоупорная порода. После этого в проем вставляется обсадная труба с фильтром на конце. Он должен изготавливаться из нержавеющей стали и иметь мелкую ячейку. Полость между трубой и дном скважины заполняется мелким щебнем. Далее необходимо произвести промывку скважины. Чаще всего эта процедура выполняется посредством ручного насоса или погружного, спущенного в обсадную трубу. Без этого действия чистой воды можно не ждать.

Кессон служит защитой как для скважины, так и для опускаемого в нее оборудования. От его наличия напрямую зависит срок эксплуатации водопровода, а также удобство при обслуживании агрегатов, погруженных в скважину.

Кессон в зависимости от используемого материала может быть следующим:

• металлический;
• литой из бетона;
• выложенный бетонными кольцами с диаметром не менее 1 метра;
• готовый пластиковый.

Наиболее оптимальными качествами обладает литой кессон, при создании которого может учитываться вся имеющаяся специфика скважины. Пластиковый кессон обладает малой прочностью и нуждается в усилении. Металлический вид подвержен коррозионным процессам. Кольца из бетона не слишком просторны и проведение техобслуживания или ремонтных работ в таком кессоне очень затруднительно. Глубина этого сооружения определяется уровнем промерзания почвы зимой и типом используемого насосного оборудования.

Для наглядности стоит рассмотреть пример. Если глубина промерзания почвы равна 1,2 метра, то глубина расположения трубопроводных магистралей, ведущих в дом, примерно 1,5 метра. При учете того, что расположение оголовка скважины относительно дна кессона от 20 до 30 см, нужно заливать бетон примерно в 100 мм толщиной с подсыпкой щебня около 200 мм. Таким образом, можем вычислить глубину котлована под кессон: 1,5+0,3+0,3=2,1 метра. Если используется насосная станция или автоматика, кессон не может быть менее глубоким, чем 2,4 метра. При его обустройстве стоит помнить, что верхняя часть кессона должна подниматься над уровнем земли минимум на 0,3 метра. Кроме того, необходима система естественной вентиляции, предотвращающая накопление конденсата летом, а изморози зимой.

Необходимые инструменты

Для выполнения работ по обустройству водоснабжения частного дома понадобится такой перечень инструментов:

• лопата;
• разводной и газовый ключи;
• сварочный аппарат для полипропиленовых труб;
• рулетка;
• резак для труб;
• нож;
• пила «ножовка»;
• силикон и герметик и пистолет к ним.

Для электромонтажных работ понадобится:

• отвертка;
• тестер;
• кусачки и прочие инструменты электромонтера.

Так как бурение скважины самостоятельно крайне не рекомендовано, инструменты для выполнения этих работ также не указываются в этом списке.

Монтаж

Погружной насос устанавливается непосредственно в шахту. Поэтапное выполнение работ выглядит следующим образом:

• На выходную муфту насоса устанавливается обратный клапан. Он необходим для предотвращения слива воды из рабочей камеры после отключения насоса.
• В водозаборной части агрегата устанавливается дополнительный чашкообразный фильтр, препятствующий попаданию мелких частиц породы в насос.
• Со второй стороны насоса прикрепляется труба от магистрали, ведущей в дом.
• Для защиты подключения электросети к штатному проводу насоса используется водонепроницаемая муфта. На всем протяжении провод закрепляется к трубе.
• Страховочный трос крепится за отведенное для этого место на насосе.
• Свободный конец трубы продевается через оголовок скважины, кабель пропускается через специальное отверстие, а страховочный трос закрепляется к оголовку.
• Конструкция опускается вниз в обсадную трубу.
• Оголовок фиксируется к обсадной трубе, электрокабель подключается к питающей сети.

По завершении работ по установке насоса наступает черед разводки труб. Для этого, согласно имеющемуся плану, выкапываются траншеи с учетом глубины промерзания почвы. В дальнейшем осуществляются такие действия:

• Если вода будет разводиться в несколько построек, а не только в основной дом, в кессоне устанавливается автоматика для контроля давления, а траншеи выкапываются по всем направлениям прокладки труб и обустраиваются по одному принципу.
• Далее укладываются предварительно заизолированные водопроводные трубы. После чего их присыпают слоем песка, который разравнивают по поверхности и проливают водой для обеспечения равномерности уплотнительного слоя.
• В эти же траншеи укладывается кабель электропитания для насосного оборудования. Чтобы обеспечить его целостность, он помещается внутрь полипропиленовой или полиэтиленовой трубы и укладывается сверху уплотнительного слоя песка. В кессоне под него просверливается дополнительное отверстие.
• Далее траншеи закапываются. Через 20-30 см стоит уложить специальную ленту, сигнализирующую о залегании электро- и водопровода.

Автоматика для водопроводной гидросистемы вносит наибольший вклад в процесс ее функционирования. Основные направления ее деятельности – это:

• поддержание постоянного давления на установленном уровне по всей территории водозабора;
• поддержание наиболее щадящего режима работы насосного оборудования;
• предотвращение поломок агрегатов из-за перегрузок и минимизация расхода электроэнергии;
• аварийное отключение электропитания при нарушении целостности трубопровода.

Для этих целей используется автоматика различного типа. Всего существует 3 поколения устройств, которые разнятся по выполняемым функциям – от минимального набора задач в первом, использующем механические принципы контроля, и до третьего, оснащенного электроникой, управляющей всеми процессами, протекающими в гидросистеме. Такие системы могут собираться из отдельных узлов самостоятельно, но для этого требуются определенные знания в электронике.

Чаще выбирается иной путь с покупкой готовой системы автоматики, а так как ее выбор достаточно широк, можно подобрать вариант, оптимально подходящий под конкретные условия с множеством нюансов. Для установки любой автоматики, кроме первого поколения, требуются продвинутые знания в электронике и рекомендуется вызов профильного специалиста.

Финальный этап – это установка точек водозабора внутри дома. При уже имеющемся доме или коттедже чаще выполняется открытым методом – трубы прокладываются по поверхности облицованных стен. На этапе строительства нового здания чаще выбирается закрытый метод, когда трубы укладываются или в полости стен, или под слоем отделочных материалов. При втором варианте должны применяться трубы с маркировкой, обозначающей пригодность для пищевой промышленности.

Также нужно упомянуть, что использование металлопластикового типа труб при закрытом виде прокладки трубопровода недопустимо.

Наиболее удачным является применение так называемого «паяного пластика». Он гарантирует полную гидроизоляцию во всех стыках, имеет высокую устойчивость к разрушению, а следовательно, и долговечность, а также не нуждается в любых видах обслуживания.

Советы и рекомендации

В процессе обустройства водоснабжения для частного дома существует множество мелких моментов, учет которых поможет упростить монтаж и дальнейшую эксплуатацию всей системы. К ним относятся следующие моменты:

• При прокладке труб следует избегать их пересечения со строительными конструкциями. Если необходимо проложить трубу сквозь стену, это делается посредством специального «стакана».
• С учетом того, что трубы, возможно, придется ремонтировать или менять, не стоит их располагать непосредственно возле стены, лучше сделать отступ, даже если это будет всего несколько сантиметров.
• Возле наружных углов трубы отдаляются минимум на 1 сантиметр, возле внутренних – на 3-4.
• Для монтажа изделий на поверхности стены стоит использовать одинарные и двойные клипсы. Интервал их применения на прямых участках не должен превышать 1,5-2 метра между собой. Угловые соединения закрепляются обязательно.
• Для стыкования полипропиленовых изделий используются специальные фитинги, тройники, позволяющие осуществить стыковку труб равного или разного диаметра.
• Сливной кран для гидроаккумулятора МГБУ монтируется с уклоном в его сторону.

Составить схему водоснабжения частного дома из скважины достаточно сложно, но приведенные выше рекомендации помогут вам в этом. Благодаря им вы выполните работу намного быстрее и качественнее.

О том, как сделать скважину своими руками и провести воду в дом, смотрите в следующем видео.

Используемые источники:

• https://wodakachka.com/skvazhiny/remont-i-ekspluatatsiya/vodosnabzheniya-chastnogo-doma.html
• https://sovet-ingenera.com/vodosnab/kolod-skvazh/vodosnabzhenie-chastnogo-doma-iz-skvazhiny.html
• https://sdelat-dom.ru/stroitelstvo/vodosnabshenie/iz-skvazhiny/
• https://stroy-podskazka.ru/vodosnabzhenie/skvazhina/shema/
