Выбираем электрические и водяные калориферы для вентиляционных систем

Калориферы применяются в тех случаях, когда необходимо обеспечить вентилирование помещений свежим воздухом при низких уличных температурах. В летний период создать требуемый воздухообмен довольно просто. Достаточно будет установить приточный вентилятор с требуемой мощностью. Зимой же появляется проблема с холодным воздухом. Наиболее простым вариантом является применение водяного калорифера для приточной вентиляции.

1 Классификация устройств</span></h2>

Чтобы создать необходимый микроклимат в помещении любого назначения, можно применять калорифер для вентиляции (тепловентилятор). Он устанавливается в коробах и создаёт принудительный подогрев воздушных потоков. Все устройства можно разделить по типу теплоносителя, который применяется в работе. Аппараты могут быть таких видов:

1. 1. Паровые. Их обычно используют в производственных зонах, где технологией предусмотрен процесс образования пара.
2. 2. Электрические калориферы для приточной вентиляции. Такой вариант является наиболее простым в монтаже. К нему нужно подвести источник электричества. Но это устройство очень энергозатратное. Применение электрокалорифера можно обосновать только на небольших площадях (до 150 квадратов).
3. 3. Водяные. Такой нагреватель функционирует с помощью горячей воды. Его можно монтировать как в круглые, так и в квадратные системы вентиляции. Используется на площадях, не превышающих 150 кв. м. Такой тип прибора относительно недорогой, очень надёжный и простой в эксплуатации.

‘ >калорифер из кондиционера

Главной особенностью нагревательных приборов считается то, что воздух, поступающий с улицы, не имеет твёрдых частиц. Максимальная запылённость составляет 0,5 мг на один кубометр. Минимальная температура для нормального функционирования аппарата должна быть не ниже -20 градусов по Цельсию. Перед приобретением тепловентилятора следует обращать внимание на такие факторы:

1. 1. Мощность вентиляционной системы.
2. 2. Погодные условия в регионе, где будет происходить монтаж оборудования.
3. 3. Площадь помещения.

Также следует обращать внимание на размер калорифера, так как он будет монтироваться внутри вентиляционной шахты. Несоответствие параметров повлечёт за собой лишнюю работу. Если же нет возможности установить устройство с необходимыми размерами, то обычно монтируют несколько приборов, которые имеют более низкую мощность.

РекомендуемСхема обвязки калорифера в приточной вентиляции

2 Особенности водяного калорифера</span></h2>

Ассортимент или каталог водяных калориферов для приточной вентиляции в магазинах обычно очень большой. Поэтому подобрать необходимую модель не составит труда. Такое устройство является очень экономичным, если сравнивать его с электрическим типом. Оно использует примерно в 3 раза меньше энергии при повышенной производительности. Экономить позволяет подключение к централизованной системе отопления. Регулировать температуру потока воздуха можно благодаря термостату.

‘ >Разморозка калорифера. Паять или менять.

С помощью автоматики значительно увеличивается эффективность. Блок управления не нуждается в каких-либо дополнительных модулях. Это механизм, благодаря которому происходит управление и обнаружение поломок. В систему входят следующие элементы:

1. 1. Воздушные и рециркуляционные заслонки.
2. 2. Датчики температуры и загрязнённости фильтров.
3. 3. Клапан нагревателя.
4. 4. Насос, благодаря которому создаётся циркуляция теплоносителя.
5. 5. Термостат. Этот элемент необходим для защиты от промерзания.
6. 6. Пожарная сигнализация.
7. 7. Вентиляторы со встроенным контроллером.

Водяные и паровые приборы могут быть гладкотрубными, пластинчатыми, а также биметаллическими. Наиболее эффективным является последний вариант, так как патрубки и теплообменники выполнены из меди.

РекомендуемФормула расчёта мощности электрического калорифера

2.1 Принцип работы</span></h3>

Если говорить просто, то водяной калорифер объединяет в себе конвектор, вентилятор, а также теплообменник. Работа его подобна функционированию устройств для принудительной вентиляции помещений. Приток нагретого воздуха осуществляется следующим образом:

1. 1. Поток проходит через воздухозаборные решётки. Они необходимы для предотвращения попадания в вентиляционные короба насекомых, животных, а также различных небольших предметов.
2. 2. Далее, фильтры очищают воздушные массы от пыли и веществ, способных навредить организму человека.
3. 3. Калорифер подогревает поток до необходимой температуры при помощи централизованного отопления.
4. 4. Рекуператор смешивает подогретый воздух со свежим.
5. 5. Благодаря вентилятору тёплая струя перемещается в помещение.
6. 6. Шумопоглотители снижают силу звука.
7. 7. Когда подача воздуха прекращается, срабатывают автоматические обратные клапаны. Они не дают холодным уличным потокам проникнуть в помещение.

‘ >Расчет мощности калорифера

Калорифер без нагревательного элемента включает в себя два основных механизма. Это теплообменник и встроенный вентилятор. Теплообменник состоит из металлического радиатора, в который поступает горячая вода.

РекомендуемПринцип работы приточной вентиляции с водяным калорифером

2.2 Подключение прибора</span></h3>

Подача воздуха в помещение от водяного калорифера может происходить в левом и правом исполнении. Всё зависит от местоположения смесительного узла, а также блока автоматического управления. Если рассматривать оборудование со стороны обратного клапана, то:

1. 1. Левое расположение подразумевает, что система управления и узел смешения находятся слева.
2. 2. В правом выполнении эти два элемента находятся с правой стороны.

В каждом виде трубки для соединения расположены там же, где и воздухозаборник. Это касается и обратного клапана.

Калориферам для приточной вентиляции необходим смесительный узел. В его конструкции должен предусматриваться вентиль (двухходовой или трёхходовой). Запорная арматура выбирается по характеристикам системы теплоснабжения. Отдельные контуры требуют наличия крана, способного смешивать потоки теплоносителя. Обычно для этих целей используется трёхходовой вентиль. Если же оборудование подключено к централизованному теплоснабжению, то следует монтировать двухходовой кран. Выбор запорной арматуры зависит от таких факторов:

1. 1. Температура теплоносителя.
2. 2. Тип отопительной системы.
3. 3. Амплитуда перепадов давления.
4. 4. Наличие или отсутствие циркуляционного насоса.

Запрещается монтировать водяной калорифер в тех случаях, если воздухозаборник находится вверху. Это обусловлено тем, что снег при попадании в вентиляцию начнёт таять. Вода может проникнуть в систему управления, что выведет блок автоматики из строя.

Монтаж водяных устройств не вызывает особых трудностей. Нужно соблюдать правила, а также технику безопасности. В некоторых случаях лучше довериться профессионалам, которые произведут монтаж с учётом всех норм.

3 Монтаж электрического аппарата</span></h2>

В электрокалориферах для приточной вентиляции главным параметром является их мощность. Во время подключения следует соблюдать технику безопасности. В электрических аппаратах применяется блок управления для контроля температурных показателей в квартире или производственных помещениях. Если температура падает ниже запрограммированной, то устройство автоматически включится. Термореле позволяет удерживать заданный режим и страхует от перегрева прибора.

Когда включены вентиляторы электрического калорифера, можно дополнительно подать питание на ТЭНы. Обычно это происходит с помощью кнопки «Пуск». Для безопасности в конструкции есть такие элементы:

1. 1. Защита от подачи электропитания на ТЭНы, если не включены вентиляторы.
2. 2. Тепловое реле. Оно необходимо для защиты двигателя во время остановки.
3. 3. Термореле. Не даёт корпусу устройства перегреться.

Также в конструкции могут присутствовать аварийный индикатор и диод, сигнализирующий о включении пускателя. Электрокалорифер дополняют автоматическим выключателем. Он прерывает цепь, к которой подключены ТЭНы. Для управления желательно устанавливать шкаф с автоматикой недалеко от устройства. Меньшее расстояние позволяет применять кабель меньшего сечения.

‘ >Обогрев приточной вентиляции.Coda.

4 Методы обвязки</span></h2>

Обвязка — это особый каркас, выполненный из запорных арматур. С его помощью происходит регулирование подачи нагретой воды. Обвязочный узел контролирует эффективность работы калорифера для вентиляции. Также он может поддерживать в помещениях необходимый температурный режим.

Расположение оборудования обуславливается техническими параметрами, а также схемой воздухообмена. Используется два типа монтажа:

1. 1. При первом рециркуляционные потоки перемешиваются с приточными.
2. 2. При втором происходит только внутренняя циркуляция воздуха без смешивания со свежими потоками.

Существуют методы обвязки двухходовыми и трёхходовыми вентилями. Некоторые производители делают оборудование с разными модификациями. Оно состоит из комплектов, в которые входят обратные клапаны, различные запорные арматуры, манометры, циркуляционные насосы, очистительные фильтры.

При нормальном проектировании естественной вентиляции возможностей для хорошего функционирования устройств намного больше. Обвязка в любом случае будет эффективной и для больших цехов на производстве, и для обычных частных домов. Если применяется устройство для принудительной циркуляции воздушных масс, то калорифер можно устанавливать в любом месте.

С помощью таких устройств можно создать и поддерживать комфортную температуру в жилых и промышленных помещениях. Следует только сделать правильный выбор теплоносителя, от которого будет функционировать устройство. Автоматический блок управления позволяет эксплуатировать оборудование с большей безопасностью и меньшими затратами.

‘ >Водяной канальный нагреватель воздуха своими руками.Фото

Нет ничего сложного в том, чтобы обеспечить в теплое время года помещение новым свежим воздухом. Все что необходимо для этого – поставить в приточной вентиляции специальный вентилятор, предварительно рассчитав необходимую мощность. Совсем же иначе обстоят дела при холодах.

Теперь кроме поступления свежих воздушных масс появляется необходимость их обогрева. Будь то бытовое, или промышленное помещение, этот вопрос всегда актуален. И выходом из положения в данном случае станет канальный электрический калорифер для вентиляции. Установив его, можно не беспокоиться о создании благоприятного микроклимата внутри помещения.

Калорифер представляет собой устройство, которое нагревает приходящий свежий воздух с улицы посредством прохождения его через нагревательные элементы. Как вы уже поняли, калорифер монтируется в системах вентиляции, причем он не только может устанавливаться отдельным модулем, но и в сочетании с моноблочными конструкциями.

Всего существует 3 вида канальных калориферов:

1. Водяные.
2. Паровые.
3. Электрические.

В сегодняшней статье мы поговорим о последних, современных канальных электрокалориферах, промышленных и бытовых.

Особенности эксплуатации

Электрические калориферы сегодня с успехом применяются в зданиях различного назначения. В этом никаких ограничений нет – жилые, сельскохозяйственные, промышленные и любые другие типы строений могут быть оснащены электрокалориферами. Однако определенные условия все же есть. Во-первых, в окружающей среде не должно находиться паров взрывоопасных элементов и слишком много токопроводящей пыли.

В большинстве случаев электрическими калориферами оборудуются крупные мастерские, офисы, гаражи, склады, сушильные камеры. Возможна установка как в вертикальном, так и в горизонтальном положении. Главное чтобы не перекрывался доступ к панели ручной перезагрузки системы. Часто применяют их на строительных площадках – благодаря электрокалориферам удается существенно ускорить высыхание штукатурки, краски, и других стройматериалов. Нередко используются они и в других ролях, к примеру, в качестве тепловой завесы ворот и дверных конструкций.

Что касается температуры, в которой могут эксплуатироваться электрические калориферы, то это диапазон от минус тридцати, до плюс пятидесяти градусов. Дабы избежать перегрева оборудования, необходимо обеспечить расход воздуха через него, который будет выше минимальных значений.

Чтобы устройство служило вам долго и не создавало проблем с необходимостью проведения ремонтных мероприятий, к нему нужно бережно относиться.

Используя канальный калорифер электрический для вентиляции, нельзя:

1. Вешать на него одежду, преследуя цель ее высушить.
2. При работе агрегата отключать вентилятор.
3. Располагать в непосредственной близости розеток.

Эти простые правила помогут сохранить работоспособность воздухонагревательного оборудования на долгие годы.

Специфика монтажа

Планируя установку, прежде всего, нужно проверить целостность конструкции, провести тщательный осмотр техники. Не должно быть никаких вмятин и других механических повреждений. Если вы все же заметили таковые (они могли быть нанесены во время перевозки), то следует позаботиться об их устранении. Также выполните проверку сопротивления изоляции кабелей.

Установка в систему вентиляции осуществляется с помощью переходников, гибких вставок, а также диффузоров. Монтаж бытовых и промышленных электрических калориферов не требует слишком много усилий. Можно с уверенностью сказать, что он несложный, однако и крайне простым его тоже назвать нельзя. В любом случае нужен ответственный подход и внимательность.

Для правильного подключения устройства к электросети и обеспечения безопасности эксплуатации в будущем, нужно чтобы все работы проводили специалисты. Должны учитываться все электротехнические правила. Установка в обязательном порядке должна быть заземлена, причем состояние заземления нужно проверять потом как минимум раз в три месяца.

Питающие кабели должны прокладываться внутри труб. Требуется также поставить специальный защитный фильтр перед входным устройством электрического калорифера. Благодаря ему создается барьер, который делает невозможным прохождение нежелательных компонентов вместе с воздухом. Завершающим этапом становится теплоизоляция канального калорифера, для которой задействуется термостойкая изоляция. Это делается уже после того, как установка и подключение подошли к концу.

Основные характеристики

В качестве материала изготовления в подавляющем количестве случаев применяется оцинкованная низкоуглеродистая сталь. Основными частями конструкции калорифера являются нагревательные элементы и вентилятор. Приходящий свежий воздух направляется вентилятором на нагревательные элементы, на выходе из которых воздух становиться теплым.

Приточные установки с электрическим калорифером оснащаются электронной панелью автоматики. Она не допускает перегрузок в электрической сети, и, контролируя работу устройства с помощью температурных датчиков, защищает от перегревов (в нужные моменты выключая агрегат). Следует помимо всего прочего знать, что настенные канальные электрокалориферы для вентиляции обычно имеют несколько режимов мощности. Включение того или иного режима выполняется путем нажатия на специальные переключатели.

Расчет мощности

Этим вопросом задаются многие люди, поставившие перед собой цель приобрести бытовой или промышленный канальный электрокалорифер. Существует одна простая формула для расчета мощности – умножаем расход воздуха м3/час на коэффициент (0,335). Получившееся число опять умножаем, но уже на разницу температуры на выходе из системы и самой низкой (минимальной) температуры наружного воздуха.

Данная формула весьма точна, однако она не может дать максимально объективного представления о требуемой мощности, так как не учитывает многие другие важные факторы. Такие как климатическую зону, в которой будет монтироваться воздухонагревательное оборудование; характеристики воздуха, например, плотность и теплоемкость и т.д. Поэтому для определения мощности дополнительно стоит проконсультироваться со специалистом, который поможет разобраться в вопросе и подобрать оптимальную мощность.

Ассортимент калориферов, предлагаемый магазинами, поражает – в продаже состоят модели любых свойств, качеств и разновидностей. Исходя из этого, вы сможете без проблем найти прибор, который будет полностью соответствовать вашим пожеланиям.

Для подогрева воздуха в помещениях в холодный период года применяются различные воздухонагреватели и схемы обогрева.

Наиболее распространенными являются схемы обогрева при которых источник (или источники) тепла расположен непосредственно в обогреваемом помещении.

Этими источниками могут служить как отопительные агрегаты, работающие на горячей воде или перегретом паре, так и электрокалориферные установки, нагревающие воздух при помощи электрической энергии.

Вместе с тем, среди великого разнообразия схем обогрева есть также такие схемы, при которых воздух нагревается непосредственно внутри вентиляционных каналов и распространяется по этим каналом при помощи вентиляторов (как канальных, так и радиальных).

Для реализации таких схем обогрева применяются специальные приборы – электрокалориферы  и  канальные нагреватели.

Такой подход позволяет сэкономить не только место, которое занял бы обогревательный прибор, но и расход электроэнергии в процессе поддержания температуры воздуха в отапливаемом помещении.

Электрокалориферы

Электрокалориферы предназначены для комплектации электрокалориферных установок с вентиляторами или применения в качестве канальных нагревателей в вентиляционных системах для нагрева воздуха в зданиях сельскохозяйственного, промышленного, коммунального назначения при условии, если окружающая среда не взрывоопасная и не содержит значительного количества токопроводящей пыли. На фото справа представлен электрокалорифер ЭКО.

Электрокалориферы широко применяются для подогрева воздуха в вентиляционных системах цехов, ангаров и прочих промышленных зданий, а также сушильных камер. Монтируются они в вентиляционные системы при помощи переходников, диффузоров, гибких вставок. Для расчета установки электрокалорифера в вентиляционную систему необходимо учитывать такой параметр как аэродинамическое сопротивление.

Электрокалорифер представляет собой каркас прямоугольного сечения, внутри которого расположены трубчатые оребренные электронагреватели.

Электрокалориферы ЭКО мы поставляем более двадцати лет.

Основной конструктивный элемент электрокалорифера ЭКО – трубчатые электронагреватели с алюминевым оребрением (ТЭНы). В зависимости от модели, ТЭНы могут быть размещены в один, два, три и четыре ряда. Выводы трубчатых электронагревателей находятся в коробках, закрывающихся крышками.

Для того, чтобы на каждом ТЭНе было 220В при подключении канального нагревателя к сети 380В, электронагреватели объединяются между собой в звезду. В корпусе устанавливаются два независимых нормально-замкнутых биметаллических термовыключателя. Один выключатель служит защитой от перегрева воздушного потока и срабатывает при температуре 70-100°C. Второй – защищает от пожара при перегреве корпуса и срабатывает при температуре 100-130°C. Электрокалориферы ЭКО изготавливаются в 9 типоразмерах.

Электрокалориферные установки на основе различных электрокалориферов.

Ниже мы приводим ссылки на разделы каталога, в которых описаны электрокалориферные установки, работающие на базе различных электрокалориферов и вентиляторов (осевых или радиальных центробежных).

С применением радиальных вентиляторов для работы в системах воздуховодов и отопления больших по площади помещений через воздуховодные сети:

Калорифер, или канальный нагреватель — общее название трубных приборов, посредством которых осуществляется нагрев воздушных масс внутри помещения. В такой установке может циркулировать горячая вода, воздух или пар.

Что такое калорифер и для чего он нужен

Он представляет собой своеобразный теплообменник, в котором источником тепла являются воздушные потоки, соприкасающиеся с нагревательными элементами. Посредством прибора выполняется прогрев приточного воздуха в вентиляционных системах и сушильном оборудовании.

Схема демонстрирует место калорифера в канальной вентиляционной уставновке

Монтируемый прибор может быть представлен отдельным модулем или входить в состав моноблочной вентиляционной установки. Сфера применения представлена:

• первоначальным нагревом воздуха в приточных системах вентиляции с подачей воздушного потока с улицы;
• вторичным нагревом воздушных масс при рекуперации в системах приточно-вытяжного типа, регенерирующих тепло;
• вторичным нагревом воздушных масс внутри отдельных помещений для обеспечения индивидуального температурного режима;
• прогревом воздуха для его подачи в кондиционер зимой;
• резервным или дополнительным отоплением.

Энергетическая эффективность канального воздухонагревателя любой конструкции определяется коэффициентом тепловой отдачи в условиях определённых энергетических затрат, поэтому при значительных показателях тепловой отдачи прибор принято считать высокоэффективным.

Обвязка в приточной вентиляционной системе регулирующего арматурного каркаса выполняется посредством двухходовых вентилей в городской сети, а также трёхходовыми вентилями при использовании котельной или бойлера. При помощи установленного обвязочного узла легко контролируется производительность используемого оборудования, и минимизируется риск промерзания зимой.

Виды

Отопительно-вентиляционная техника представлена преимущественно водяными и паровыми приборами.

Потоки воздуха проходят через несколько узлов системы

Предпочтение чаще всего отдаётся водяным воздухонагревателям, которые отличаются:

• формой поверхности. Они могут быть гладкотрубными и ребристыми, пластинчатыми и спирально-навивными;
• характером перемещения теплового носителя. Воздухонагреватели одноходового и многоходового типа.

В зависимости от размеров нагревательной поверхности, все приборы водяного и парового типа представлены четырьмя моделями: самые малые (СМ), малые (М), средние (С) и большие (Б).

Водяной

Калориферами водяного типа обеспечивается прогрев воздуха внутри вентиляционного канала до комфортных температурных показателей посредством энергии теплового носителя, постоянно циркулирующего в радиаторной части оборудования. Жидкостные теплоносители не уступают по своим основным характеристикам аналогам электрического типа, но отличаются повышенными показателями энергопотребления и некоторой сложностью монтажа, поэтому их установка должна осуществляться специалистами.

Принцип действия основан на наличии в конструкции звеньев пустого медного или на основе медных сплавов змеевика, расположенных в шахматном порядке. Также устройство обладает алюминиевыми пластинами, предназначенными для тепловой отдачи. Внутри медного змеевика перемещается нагретая жидкость, представленная водой или гликолевым раствором, в результате чего тепло передаётся воздушным потокам из приточной системы.

На схеме представлены узлы вентиляции с водяным фильтром

К основным преимуществам водяных нагревателей воздуха в системах вентилирования можно отнести высокую эффективность прогрева больших по площади помещений, что обусловлено его конструкционными особенностями.

Корпус и внутренние детали водяного калорифера

1. боковая часть корпуса;
2. верхняя и нижняя панели корпуса;
3. вентиляционный патрубок на задней панели;
4. теплообменник;
5. решётка моторной опоры;
6. лопатки ориентируемого типа;
7. дополнительная ёмкость для конденсата;
8. основная ёмкость для конденсата;
9. верхняя часть корпуса теплообменника;
10. воздуховод;
11. фиксирующие прибор кронштейны;
12. пластиковые угольники.

Основной минус заключается в высоком риске промерзания прибора в условиях резко отрицательных температур, что объясняется наличием в системе воды и требует обязательной защиты от обледенения.

Они представлены металлическими трубками с ребристой наружной частью, увеличивающей эффективность тепловой отдачи. Канальные нагреватели, по трубам которых передвигается нагретый тепловой носитель, а снаружи перемещаются и нагреваются воздушные массы, целесообразно монтировать в прямоугольных вентиляционных системах.

Паровой

Они востребованы промышленными предприятиями с избытком пара, который позволяет обеспечивать технологические потребности устройства. Тепловой носитель в таком приборе представлен паром, подаваемым сверху, а в процессе его прохождения сквозь рабочие элементы теплообменника образуется конденсат.

Тепловым носителем в этом типе калорифере является пар

Все выпускаемые в настоящее время паровые теплообменники в обязательном порядке проходят проверку герметичности посредством сухого воздуха, подаваемого с давлением в пределах 30 бар при погружении устройства в резервуар, наполненный тёплой водой.

К преимуществам приборов в системе кондиционирования и вентилирования относится быстрый прогрев помещения, что объясняется конструкцией такого устройства.

Схематическое изображение главных компонентов парового калорифера

1. доска с трубами;
2. боковая щитковая часть;
3. нагревательный элемент;
4. прокладка.

Ощутимым минусом парового канального нагревателя является обязательное наличие оборудования, которое непрерывно генерирует пар.

Электрический

Наименее мощные вентиляционные системы экономически целесообразно оснащать обычными электрическими калориферами. Принцип работы устройства основан на прохождении воздушных потоков, подающихся по приточной вентиляционной системе через нагревательные элементы, отдающие часть тепловой энергии. Нагретый воздух подаётся в помещение, а защита от любых перегревов реализуется биметаллическими термовыключателями.

Такие приборы совершенно не нуждаются в подводке слишком сложных или профессиональных коммуникационных систем, поэтому подключаются к уже имеющимся линиям электрического снабжения, что является несомненным плюсом.

Более мощные вентиляционные системы рекомендуется оснащать с электрокалориферами

Внутреннее устройство представлено электронагревателями трубного типа, что обеспечивает максимально эффективный тепловой обмен с окружающими воздушными потоками.

• IV — вентиляционный элемент на вытяжной воздух;
• PV — вентиляционный элемент на приточный воздух;
• PR — теплообменник пластинчатого типа;
• KE — электрический нагревательный элемент;
• PF — фильтрующая система на свежий воздух;
• IF — фильтрующая система на вытяжной воздух;
• TJ — температурный датчик на приточный воздух;
• TL — температурный датчик на свежий воздух;
• TA — температурный датчик на вытяжной воздух;
• M1 — мотор клапана воздухообводного типа;
• M2 — клапан для свежих воздушных потоков;
• M3 — клапан для вытяжных воздушных потоков;
• PS1 — дифференциальное реле давления на приточные воздушные потоки;
• PS2 — дифференциальное реле давления на воздушные потоки вытяжного типа.

Электрический калорифер включает в себя 14 элементов

Использование электрических приборов может быть оправданным только в вентилируемом помещении, площадь которого составляет менее 100–150 м². В противном случае уровень расхода электрической энергии будет слишком высоким.

Качественная вентиляция в доме избавит от сырости и застоявшегося воздуха. В следующей статье вы узнаете более подробно о монтаже системы приточно-вытяжного типа: https://aqua-rmnt.com/ventilyaciya/pritochno-vyityazhnaya-ventilyatsiya-v-chastnom-dome.html.

Расчёт мощности

Получение воздуха с необходимыми температурными показателями предполагает проведение правильных расчётов и грамотного выбора устройства для вентиляции приточного типа. Даже несмотря на то, что особой популярностью пользуются современные водяные приборы с тепловым носителем в виде горячей воды, при выборе устройства любого типа изначально требуется определиться с его мощностью на основе исходных данных, представленных:

• объёмом нагреваемых приточных воздушных масс в м³/ч или кг/ч;
• температурными показателями исходных воздушных масс, равными расчётной температуре уличного воздуха в конкретном регионе;
• предпочтительным температурным режимом воздушных потоков после нагрева;
• температурным графиком теплового носителя, который используется для прогрева.

Упрощённое определение мощности канального нагревателя выполняется в соответствии с простой формулой:

Р = 0,34 × Q × Т

Q — производительность вентиляционной системы в м³/час;

Т — разница температурных показателей на вход и выход в вентиляционном канале.

Таблица: расчёт мощности для основных параметров вентиляционной системы

Производительность, м3	Мощность нагревательного элемента, кВт
80	1,2
160	2,4
240	3,6
330	4,8
510	7,5
730	10,8
1020	15,0
1520	22,5
2030	30,0

Например, объём воздуха в комнате площадью в 20 м² при высоте потолка 300 см, равен 60 м³, поэтому однократный воздухообмен составляет 60 м²/час.

Таблица: показатели мощности электрического, парового и водяного канального нагревателя

Показатели	t воздуха на входе оС
-5	-10	-15	-20	-25	-30	-35	-40	-45
Мощность кВт	0.06	0.08	0.09	0.11	0.13	0.14	0.16	0.18	0.19	0.21

Подаваемый в помещение с улицы приточный воздух требует обработки, чтобы получить нормативные параметры. Обрабатывать воздушные массы можно фильтрацией, нагревом, охлаждением и увлажнением. Прогрев приточных воздушных потоков осуществляется внутри специального теплообменного оборудования, представленного калориферами.

Жидкостные канальные воздухонагреватели являются сегодня самыми популярными, широко используемыми в большинстве вентиляционных систем. Теплоноситель жидкого типа постоянно перемещается в направлении, которое противоположно воздушным потокам, что обеспечивает эффективное и недорогое отопление, существенно экономящее энергоресурсы и поддерживающее оптимальные микроклиматические условия в помещениях любого типа.

Организовать оптимальный доступ чистого и свежего воздуха в жилые помещения, особенно в теплое время года – довольно простая задача. Для этого лишь необходимо оснастить приточную систему вентилятором с достаточной мощностью. Однако в холодное время года установка вентилятора нецелесообразна по ряду причин. В таком случае специалисты рекомендуют обратить внимание на калориферы для приточной вентиляции, которые возьмут на себя заботу об установлении благоприятного микроклимата и свободного доступа теплого воздуха в помещение.

О том, что собой представляют калориферы, какими они бывают и по какому принципу работают, мы расскажем в этой статье.

Что это такое и для чего нужен?

Калорифер – это специальное устройство, предназначенное для обеспечения теплообмена за счет нагревания воздушного потока с помощью соприкосновения его с определенным количеством нагревающих элементов.

Устанавливается такой агрегат в вентиляционных системах как в комплексе с моноблочными конструкциями, так и в виде отдельно стоящих модулей.

Как работает и устройство?

В зависимости от того, какой источник тепла используется, калориферы подразделяются на водяные, электрические и паровые.

В подавляющем большинстве случаев теплопередающие элементы калориферов представляют собой стальные трубы с оребренной поверхностью. Именно оребрение помогает увеличить площадь и, соответственно, эффективность теплоотдачи. Внутри таких труб проходит нагревающий или охлаждающий теплоноситель, а снаружи – воздушные потоки, охлаждаемые или нагреваемые при контакте с трубами.

Реберная структура устройства представляет собой металлические пластины, насаженные на трубки, либо навитую на них ленту или тонкую проволоку.

Принцип действия калориферов основан на том, что теплоноситель имеет больший коэффициент теплоотдачи по отношению к потокам воздуха.

Энергоэффективность калорифера зависит от коэффициента теплоотдачи устройства при определенных энергозатратах. Иными словами, чем больше тепла агрегат способен отдать при неизменных энергетических затратах, тем выше его эффективность.

Устройство способно значительно нагреть проходящие через него воздушные потоки – поднять их температуру на 70-110 градусов, поэтому использовать калорифер можно даже при минимальных температурах (до -25 градусов).

Устанавливаться калорифер может по двум схемам воздухообмена – по принципу смешения рециркуляционного и приточного воздуха, а также в замкнутой системе рециркуляции воздуха. Для систем принудительной или искусственной вентиляции это условие неактуально, так как через калорифер воздух прогоняется с помощью канальных вентиляторов.

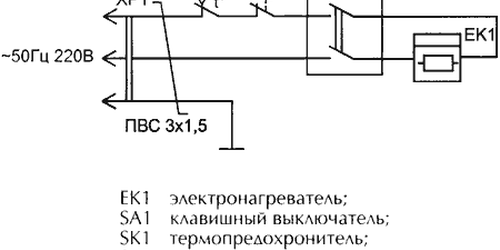

Электрический калорифер: принцип работы

Для маломощных вентиляционных систем экономически обоснованным решением является использование электрического калорифера, так как установка такого агрегата не требует подведения сложных коммуникаций – достаточно лишь подключить прибор к линии электроснабжения.

Для более эффективного теплообмена с окружающим воздухом электрические калориферы оборудуются трубчатыми электронагревателями.

Внимание: Оправдано использование электрического калорифера только в случае, если площадь обслуживаемого помещения не превышает 150 квадратных метров, в противном случае расход электроэнергии покроет всю экономию на установке электрического калорифера.

Виды

Навесные и настенные

В последние годы особой популярностью пользуются навесные (настенные) конвекторы, основанные на работе электрических калориферов.

Состоит калорифер из металлического корпуса, внутри которого размещены нагревательные элементы. Работа этих элементов управляется механическим или электронным термостатом. Сам нагревательный элемент включает в себя проводник большого сопротивления, помещенный в термостойкий керамический корпус. При этом трубчатый электронагреватель герметически запаивается в алюминиевый или металлический корпус, которые выполняется в эргономичной форме радиатора с:

• крыльями
• отводными пластинами
• аэродинамическими вставками.

Температура включенного трубчатого электронагревателя может колебаться от 600 до 1000 градусов. Основное достоинство электрического конвектора заключается в том, что он не сжигает кислород и не пересушивает воздух.

Работа электрических конвекторов основывается на законе физике о теплообмене: холодный воздух всегда находится внизу, а теплый – наверху. В конвекторе холодные воздушные массы, проходя через трубчатые электронагреватели, опускаются вниз. В процессе движения нижние слои воздуха нагреваются и поднимаются наверх, где впоследствии остывают, становятся тяжелее и опускаются вниз.

Электрокалорифер канальный

Канальные калориферы представляют собой оборудование для нагревания воздуха, состоящее из труб, по которым циркулирует горячая вода, воздух или пар. Встраиваются канальные нагреватели непосредственно в воздуховоды (вентиляционные каналы). По принципу передачи тепловой энергии устройства бывают электрическими и водяными. В зависимости от сечения и конфигурации вентиляционной системы воздухонагреватели бывают круглой и прямоугольной формы.

Кроме того, существуют канальные нагреватели и с функцией рекуперации (утилизации тепла). В таком случае холодный приточный воздух нагревается посредством теплообмена с устраняемым теплым воздухом. Смешения воздушных потоков при этом не происходит.

Промышленные электрокалориферы: производители и популярные модели

Наиболее популярными моделями промышленных электрокалориферов являются следующие устройства:

• «TDE 25»:
  • производитель: «Trotec GmbH & Co. KG» (Германия);
  • мощность нагрева: 3 000 Ватт;
  • расход воздуха: 250 м³/ч;
  • сборка: переносной.

• «F-LUX series»:
  • производитель: «Systema» (Италия);
  • мощность нагрева: от 12 800 до 37 000 Ватт;
  • сборка: настенный.

Принцип работы водяного калорифера

Применение водяных калориферов является наиболее экономичным решением для обслуживания помещений более 150 квадратных метров, так как подведение линии центрального отопления не является высокозатратной задачей. Температуры воды в таком устройстве может достигать 180 градусов.

Необходимо отметить, что стоимость электрических калориферов несколько выше стоимости водяного оборудования, хотя в последнем случае требуется установка специального узла обвязки, состоящего из управляющего модуля, циркуляционного насоса, арматурой для трубопровода и трехкодового клапана. Установка узла обвязки позволяет не только контролировать производительность калорифера, но и предохранять его замерзания в холодное время года.

Универсальные агрегаты, работающие на воде, устанавливаются в местах с хорошо отлаженной системой теплоснабжения. Такое простое, но эффективное проектное решение позволяет нагревать воздух в пределах 70-100 градусов, что актуально для объемных помещений, нуждающихся в дополнительном обогреве: ангаров, супермаркетов, спортзалов, теплиц, крупных павильонов и складов.

Виды

Производители калориферов в России

Основными производителями калориферов в России являются такие организации, как:

• «Салма» (город Псков, Псковская область) — www.psksalma.ru;

• «Делсот» (город Миасс, Челябинская область) — www.delsot.ru;

• «Костромской Калориферный завод» (город Кострома, Костромская область) — www.kkz.ru.

Калориферы КСК: классификация и технические характеристики

Рассмотрим наиболее популярные модели водяных калориферов:

• калорифер «КСК 2-2»:
  • тип: двухрядный;
  • производительность по теплу: 31 кВт;
  • производительность по воздуху: 2 500 м³/ч;
  • поверхность теплового обмена: 8,3 м²;
  • сечение для прохода теплоносителя: 0, 00056 м²;
  • фронтальное сечение: 0,244 м²;
  • количество ходов по теплоносителю: 4.
• калорифер «КСК 3-3»:
  • тип: трехрядный;
  • производительность по теплу: 60 кВт;
  • производительность по воздуху: 3 150 м³/ч;
  • поверхность теплового обмена: 15,2 м²;
  • сечение для прохода теплоносителя: 0, 00101 м²;
  • фронтальное сечение: 0,290 м²;
  • количество ходов по теплоносителю: 4.
• калорифер «КСК 3-6»:
  • тип: трехрядный;
  • производительность по теплу: 50,2 кВт;
  • производительность по воздуху: 2 500 м³/ч;
  • поверхность теплового обмена: 13,4 м²;
  • сечение для прохода теплоносителя: 0,00077 м²;
  • фронтальное сечение: 0,267 м²;
  • количество ходов по теплоносителю: 6.
• калорифер «КСК 3-7»:
  • тип: трехрядный;
  • производительность по теплу: 65 кВт;
  • производительность по воздуху: 3 150 м³/ч;
  • поверхность теплового обмена: 16,6 м²;
  • сечение для прохода теплоносителя: 0,00077 м²;
  • фронтальное сечение: 0,329 м²;
  • количество ходов по теплоносителю: 6.
• калорифер «КСК 3-8»:
  • тип: трехрядный;
  • производительность по теплу: 83 кВт;
  • производительность по воздуху: 4 000 м³/ч;
  • поверхность теплового обмена: 20 м²;
  • сечение для прохода теплоносителя: 0,00077 м²;
  • фронтальное сечение: 0,392 м²;
  • количество ходов по теплоносителю: 6.
• калорифер «КСК 3-9»:
  • тип: трехрядный;
  • производительность по теплу: 103,1 кВт;
  • производительность по воздуху: 5 000 м³/ч;
  • поверхность теплового обмена: 23,2 м²;
  • сечение для прохода теплоносителя: 0,00077 м²;
  • фронтальное сечение: 0,455 м²;
  • количество ходов по теплоносителю: 6.
• калорифер «КСК 3-10»:
  • тип: трехрядный;
  • производительность по теплу: 135,2 кВт;
  • производительность по воздуху: 6 300 м³/ч;
  • поверхность теплового обмена: 29,6 м²;
  • сечение для прохода теплоносителя: 0,00077 м²;
  • фронтальное сечение: 0,581 м²;
  • количество ходов по теплоносителю: 6.
• калорифер «КСК 3-11»:
  • тип: трехрядный;
  • производительность по теплу: 360 кВт;
  • производительность по воздуху: 16 000 м³/ч;
  • поверхность теплового обмена: 86,3 м²;
  • сечение для прохода теплоносителя: 0,00235 м²;
  • фронтальное сечение: 1,660 м²;
  • количество ходов по теплоносителю: 4.
• калорифер «КСК 3-12»:
  • тип: трехрядный;
  • производительность по теплу: 556,4 кВт;
  • производительность по воздуху: 25 000 м³/ч;
  • поверхность теплового обмена: 130,1 м²;
  • сечение для прохода теплоносителя: 0,00355 м²;
  • фронтальное сечение: 2,488 м²;
  • количество ходов по теплоносителю: 4.
• калорифер «КСК 4-6»:
  • тип: четырехрядный;
  • производительность по теплу: 59 кВт;
  • производительность по воздуху: 2 500 м³/ч;
  • поверхность теплового обмена: 17,6 м²;
  • сечение для прохода теплоносителя: 0,00102 м²;
  • фронтальное сечение: 0,267 м²;
  • количество ходов по теплоносителю: 6.
• калорифер «КСК 4-7»:
  • тип: четырехрядный;
  • производительность по теплу: 76 кВт;
  • фронтальное сечение: 0,329 м²;
  • производительность по воздуху: 3 150 м³/ч;
  • поверхность теплового обмена: 21,8 м²;
  • сечение для прохода теплоносителя: 0,00102 м²;
  • количество ходов по теплоносителю: 6.
• калорифер «КСК 4-8»:
  • тип: четырехрядный;
  • производительность по теплу: 97,0 кВт;
  • производительность по воздуху: 4 000 м³/ч;
  • поверхность теплового обмена: 26,2 м²;
  • сечение для прохода теплоносителя: 0,00102 м²;
  • фронтальное сечение: 0,392 м²;
  • количество ходов по теплоносителю: 6.
• калорифер «КСК 4-9»:
  • тип: четырехрядный;
  • производительность по теплу: 120,4 кВт;
  • производительность по воздуху: 5 000 м³/ч;
  • поверхность теплового обмена: 30,4 м²;
  • сечение для прохода теплоносителя: 0,00102 м²;
  • фронтальное сечение: 0,455 м²;
  • количество ходов по теплоносителю: 6.
• калорифер «КСК 4-10»:
  • тип: четырехрядный;
  • производительность по теплу: 157,2 кВт;
  • производительность по воздуху: 6 300 м³/ч;
  • поверхность теплового обмена: 39,0 м²;
  • сечение для прохода теплоносителя: 0,00102 м²;
  • фронтальное сечение: 0,581 м²;
  • количество ходов по теплоносителю: 4.
• калорифер «КСК 4-11»:
  • тип: четырехрядный;
  • производительность по теплу: 417,3 кВт;
  • производительность по воздуху: 16 000 м³/ч;
  • поверхность теплового обмена: 114,2 м²;
  • сечение для прохода теплоносителя: 0,00312 м²;
  • фронтальное сечение: 1,660 м²;
  • количество ходов по теплоносителю: 4.
• калорифер «КСК 4-12»:
  • тип: четырехрядный;
  • производительность по теплу: 648,1 кВт;
  • производительность по воздуху: 25 000 м³/ч;
  • поверхность теплового обмена: 172,5 м²;
  • сечение для прохода теплоносителя: 0,00471 м²;
  • фронтальное сечение: 2,488 м²;
  • количество ходов по теплоносителю: 4.

Газовый

Газовые калориферы представляют собой тепловые пушки, работающие на газовом топливе (сжиженном газе): пропан-бутановой смеси или метане (природном газе).

Газовые калориферы используются для обогрева больших площадей (от 100 до 600 квадратных метров).

Как правило, газовые устройства оснащаются жаропрочным стальным корпусом, который защищает внутренние элементы агрегата. Принцип работы такого калорифера основывается на полном сгорании сжиженного газа, в результате чего выделяется тепло. Газ поступает из баллона, нагревается от пламени горелки, практически целиком сгорает и смешивается с нагретым воздухом. За счет практически мгновенного смешения продуктов сгорания с нагреваемым воздухом газовые калориферы обладают КПД, близким к 100 процентам. За счет того, что газовые баллоны подключаются к устройству только на время работы и могут храниться отдельно, газовые калориферы считаются пожаробезопасным оборудованием.

Кроме того, практически полное сгорание топлива и выделение только пара и углекислого газа делает оборудование такого плана безопасным не только для экологии, но и для человека. А так как природный газ и пропан-бутановая смесь являются одними из самых дешевых видов топлива, то газовые калориферы крайне экономичны.

На отработанном масле

Как известно, масло является калорийным углеводородным сырьем, из которого можно извлекать «бесплатную» энергию.

Внимание: При повторном использовании отработанное масло выделяет не меньше тепла, чем солярка.

Все дело в том, что утилизация отработанного масла для многих предприятий является серьезной проблемой, которая приносит немалые убытки за счет транспортных расходов и экологических сборов.

Отработанное масло даёт тепла не меньше, чем солярка. В настоящий момент КПД отопительных приборов, работающих на «вторичке» достигает 90-94 процентов. При сжигании 1 литра масла выделяется около 10-11 кВт тепла в час, что примерно равно показателю обычного дизельного топлива.

Если же сырье подвергалось предварительной очистке, то его энергоэффективность повышается еще на 20-25 процентов.

Использовать в качестве топлива можно любое масло, в том числе растительного происхождения: рапсовое, подсолнечное и прочее. Однако чаще всего используются продукты нефтепереработки: моторное, индустриальное, компрессорное и энергетическое.

Цена

Стоимость калориферов зависит от множества параметров, в том числе от типа и производительности. Соответственно, чем мощнее агрегат, тем он дороже. При этом отечественные модели зачастую оцениваются дешевле иностранных. Именно поэтому точную цену конкретной модели калорифера необходимо уточнять непосредственно у продавца.

Как показывает практика, цены на калориферы начинаются от нескольких тысяч (бытовые модели) и заканчиваются несколькими сотнями тысяч рублей (промышленные модели).

Где купить калорифер для приточной вентиляции?

В Москве

В Москве продажей калориферов для приточной вентиляции занимаются такие компании, как:

• «RuClimat»:
  • сайт: http://www.ruclimat.ru/;
  • адрес: город Москва, улица Дубнинская, дом 83, офис 617-618;
  • телефон: +7 (495) 645-83-97.
• «MirCli»:
  • сайт: https://mircli.ru;
  • адрес: город Москва, Ленинградский проспект, дом 80, корпус Г;
  • телефон: +7 (495) 666-22-19.
• «Венкор»:
  • сайт: http://www.vencore.ru/;
  • адрес: город Москва, улица Добролюбова, дом 2, строение 5;
  • телефон: +7 (495) 777-19-11.
• «Cold System»:
  • сайт: http://cold-system.ru;
  • адрес: город Москва, улица Шоссейная, 29с2;
  • телефон: +7 (495) 204-19-02.
• «ВентКомфорт»:
  • сайт: http://www.ventkomfort.ru;
  • адрес: город Москва, Проектируемый проезд, дом 5112;
  • телефон: +7 (495) 646-72-35.

В Санкт-Петербурге

В Санкт-Петербурге приобрести калориферы для приточной вентиляции можно в следующих организациях:

• «ClimateUnion»:
  • сайт: http://www.climateunion.ru;
  • адрес: город Санкт-Петербург, улица Королева, дом 48, корпус 6;
  • телефон: +7 (812) 347-15-57.
• «Теплоконтроль»:
  • сайт: http://www.climateunion.ru;
  • адрес: город Санкт-Петербург, проспект Елизарова, дом 34;
  • телефон: +7 (812) 244-13-40.
• «Циклон СПБ»:
  • сайт: http://cyclonespb.ru;
  • адрес: город Санкт-Петербург, улица Коллонтай, дом 5;
  • телефон: +7 (812) 932-72-96.
• «Нева Климат»:
  • сайт: http://nevaclimat.com;
  • адрес: город Санкт-Петербург, проспект Елизарова, дом 34, литера А;
  • телефон: +7 (812) 611-07-37.
• «Благовест»:
  • сайт: http://www.blagovest-spb.ru;
  • адрес: город Санкт-Петербург, Большеохотинский проспект, дом 23;
  • телефон: +7 (812) 320-29-49.

Таким образом, установка грамотно подобранного калорифера для приточной вентиляции обеспечит не только приток свежего теплого воздуха в холодное время года, но и приятный микроклимат в обслуживаемом помещении. Именно поэтому к выбору устройства необходимо подходить со всей ответственностью, учитывая его тип и производительность, ведь только в этом случае получится приобрести не только эффективное, но и экономичное оборудование.

Авг 29, 2017Используемые источники:

• https://oventilyacii.ru/ventilyaciya/kalorifer-dlya-pritochnoj-ventilyatsii.html
• https://energomir.biz/otoplenie/obogrevateli/elektricheskie-kalorifery.html
• http://www.evromash.ru/catalog/teplo/duct/
• https://aqua-rmnt.com/otoplenie/kalorifer-vodyanoy-dlya-pritochnoy-ventilyatsii.html
• https://ventilsystem.ru/ventilyaciya/kalorifery-dlya-pritochnoj-ventilyacii.html
